asrock x470 taichi ultimate review ASRock X470 Taichi Ultimate Review

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์ม AMD ตัวแรงในชิบเซ็ตใหม่ล่าสุดนั่นก็คือ X470 ในซ๊อกเก็ต AM4 จากแบรนด์ดังอย่าง ASRock กันครับ โดยมากันในชื่อรุ่นเต็ํมๆว่า ASRock X470 Taichi Ultimate ที่มาพร้อมประสิทธิภาพและความทนทานรองรับการใช้งานรอบด้านในซีรี่ย์ Taichi ด้วยดีไซน์ที่เน้นความดุดันทนทานมาพร้อมรูปลักษณ์ใหม่แต่ก็ยังคงเอกลักษณ์ของ Taichi ซีรี่ยืเอาไว้ครับ โดย ASRock X470 Taichi Ultimate มีการเพิ่มความสวยงามของไฟ LED RGB เข้าไปด้วยในระบบ POLYCHROME RGB ที่แสดงผลทั้งฮีตซิงค์บนเฟสไฟ ชิบเซ็ต และชุดซาวด์ เรียกได้ว่าเด่นกว่าในรุ่นที่ผ่านๆมากันเลยทีเดียวครับ ในส่วนของฟีเจอร์นั้นก็จัดกันมาเต็มพิกัดสมกับเป็นเมนบอร์ดในรุ่นใหญ่ครับไม่ว่าจะเป็น ASRock Super Alloy , XXL Aluminum Alloy Heatsink , I/O Armor , AQUANTIA 10G LAN , ASRock Steel Slots , POLYCHROME RGB , Full Coverage M.2 Heatsink , Dual Band 802.11ac WiFi , Dual M.2 For SSD , Front USB 3.1 Gen2 Type-C , Hyper BCLK Engine II , Purity Sound 4 , SLI HB Bridge Free Bundled , Dual USB 3.1 Gen2 (Type-A + Type-C) , และอื่นๆอีกมากมายครับ จัดเต็มแบบครบถ้วนพร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบจริงๆ ในส่วนของการทดสอบวันนี้จัดเต็มกับซีพียู AMD RYZEN 5 2600X รุ่นใหม่ล่าสุดในเจนเนอร์เรชั่นที่2 ตัวแรงของทาง AMD ให้ท่านได้ชมกันอีกเช่นเคยครับ เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

screenshot 2018 4 20 asrock x470 taichi ultimate ASRock X470 Taichi Ultimate Review

เราไปชมรูปร่างหน้าตาของ ASRock X470 Taichi Ultimate กันต่อเลยครับ

————————————————–

ASRock X470 Taichi Ultimate Appearance

dsc 1144 ASRock X470 Taichi Ultimate Review


ตัวกล่องก็บอกชื่อรุ่น ASRock X470 Taichi Ultimate พร้อมฟีเจอร์เบื้องต้นด้านหน้ากล่องครับ

dsc 1151 ASRock X470 Taichi Ultimate Review

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc 1155 ASRock X470 Taichi Ultimate Review

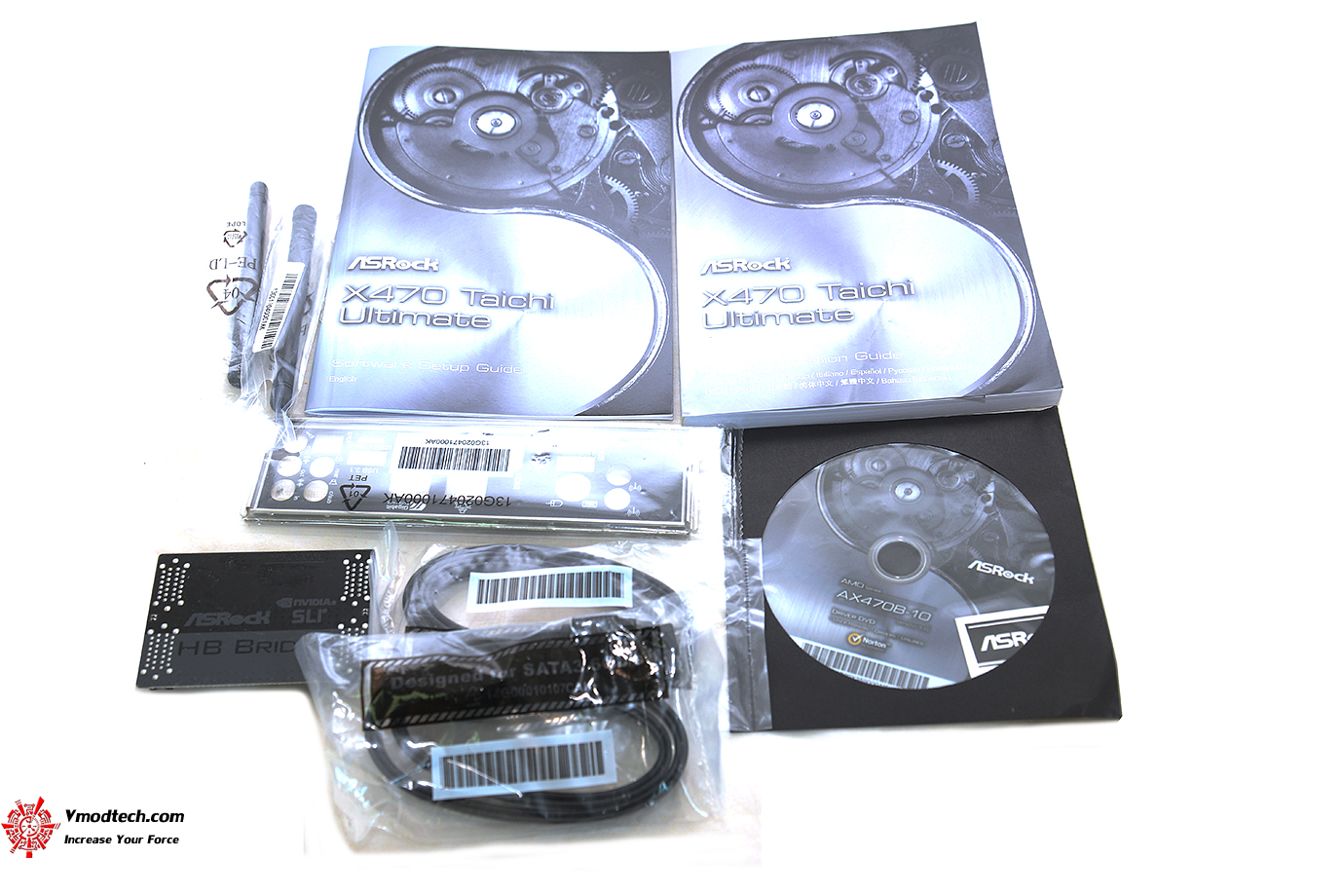

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด สายบริดจ์ SLI และเสาไวไฟครับ

dsc 1164 ASRock X470 Taichi Ultimate Review

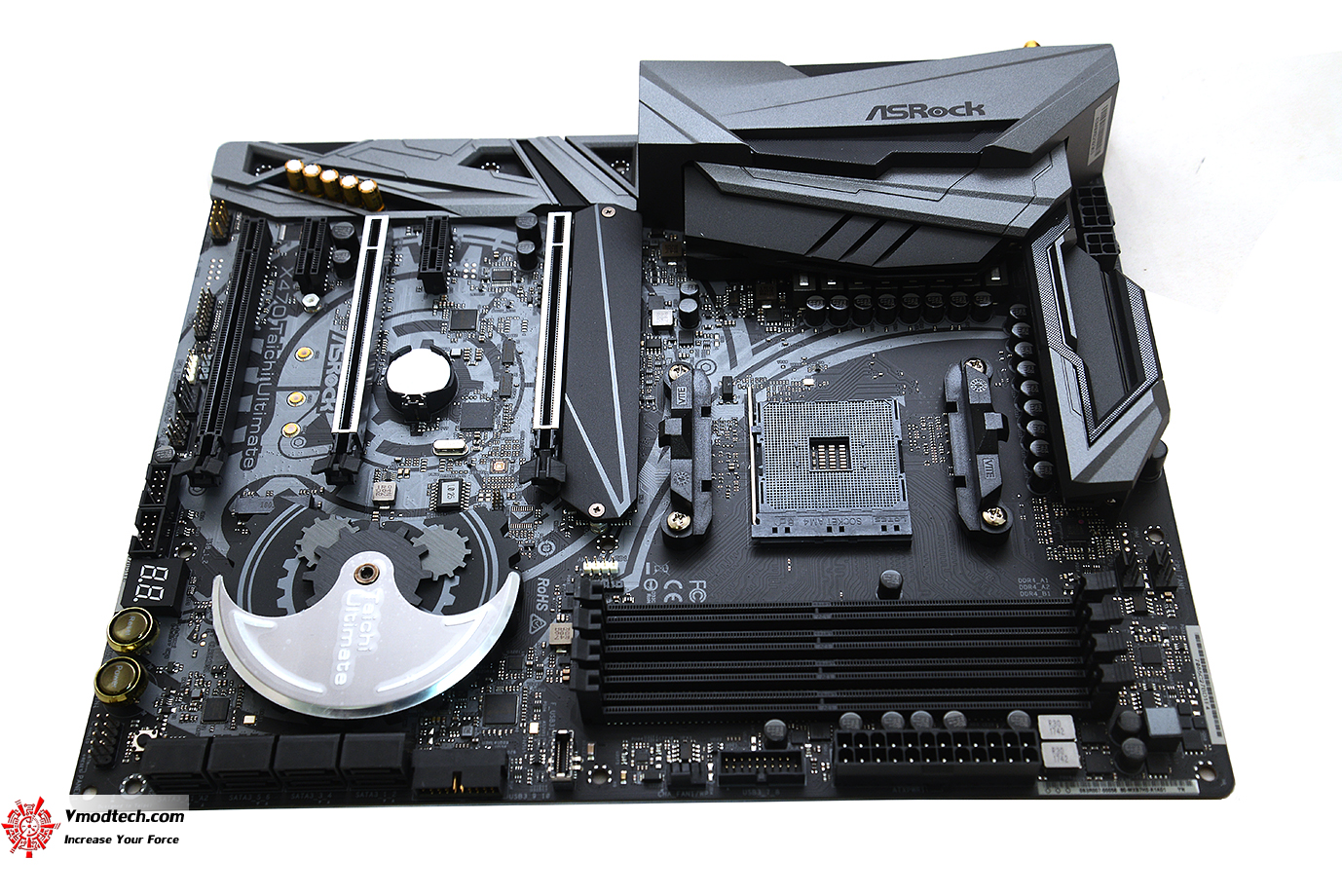

ตัวเมนบอร์ดนั้นสีดำสนิทสลับกับฮีตซิงค์สีดำและมีฮีตซิงค์ชิบเซ็ตที่มีสีเงินตัดสลับดูสวยงามดุดันดีครับ

dsc 1174 ASRock X470 Taichi Ultimate Review

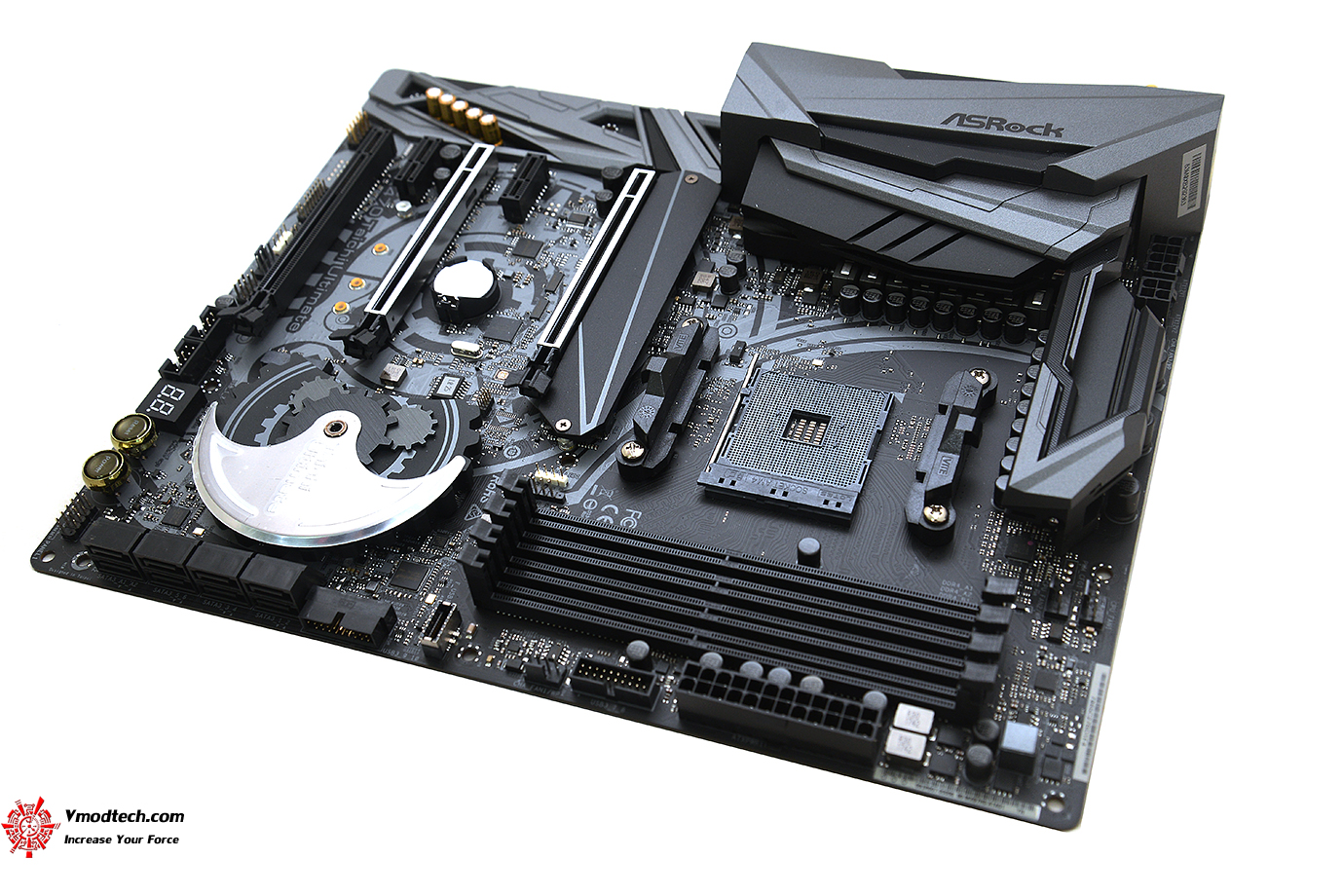

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

dsc 1181 ASRock X470 Taichi Ultimate Review

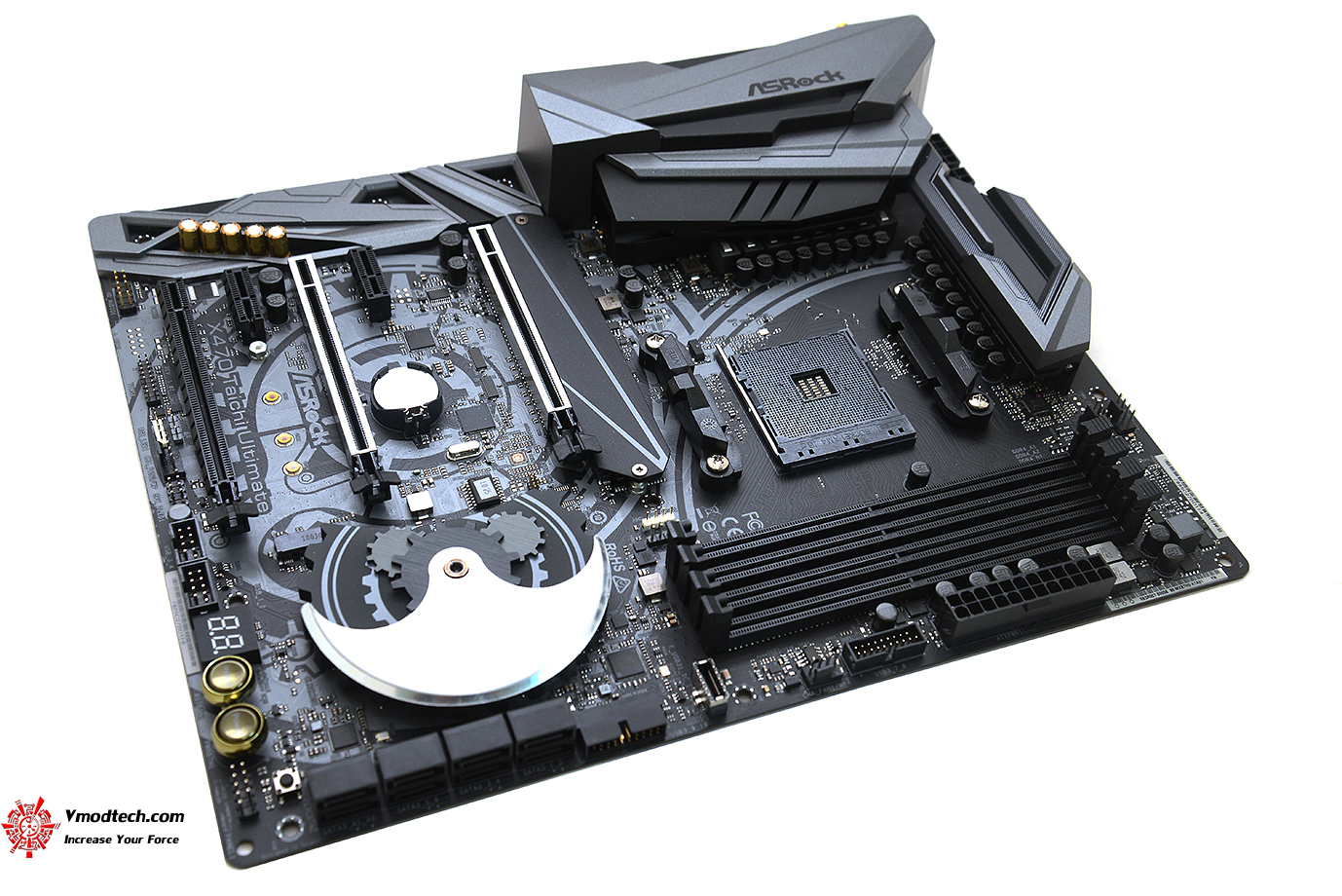

ตัวเมนบอร์ดนั้นใช้ PCB อย่างหนาด้วยระบบ 2oz Copper PCB ที่เน้นความแข็งแรงและการป้องกันอันตรายจากไฟลักวงจรรวมถึงอันตรายต่างๆครับ

dsc 1275 ASRock X470 Taichi Ultimate Review

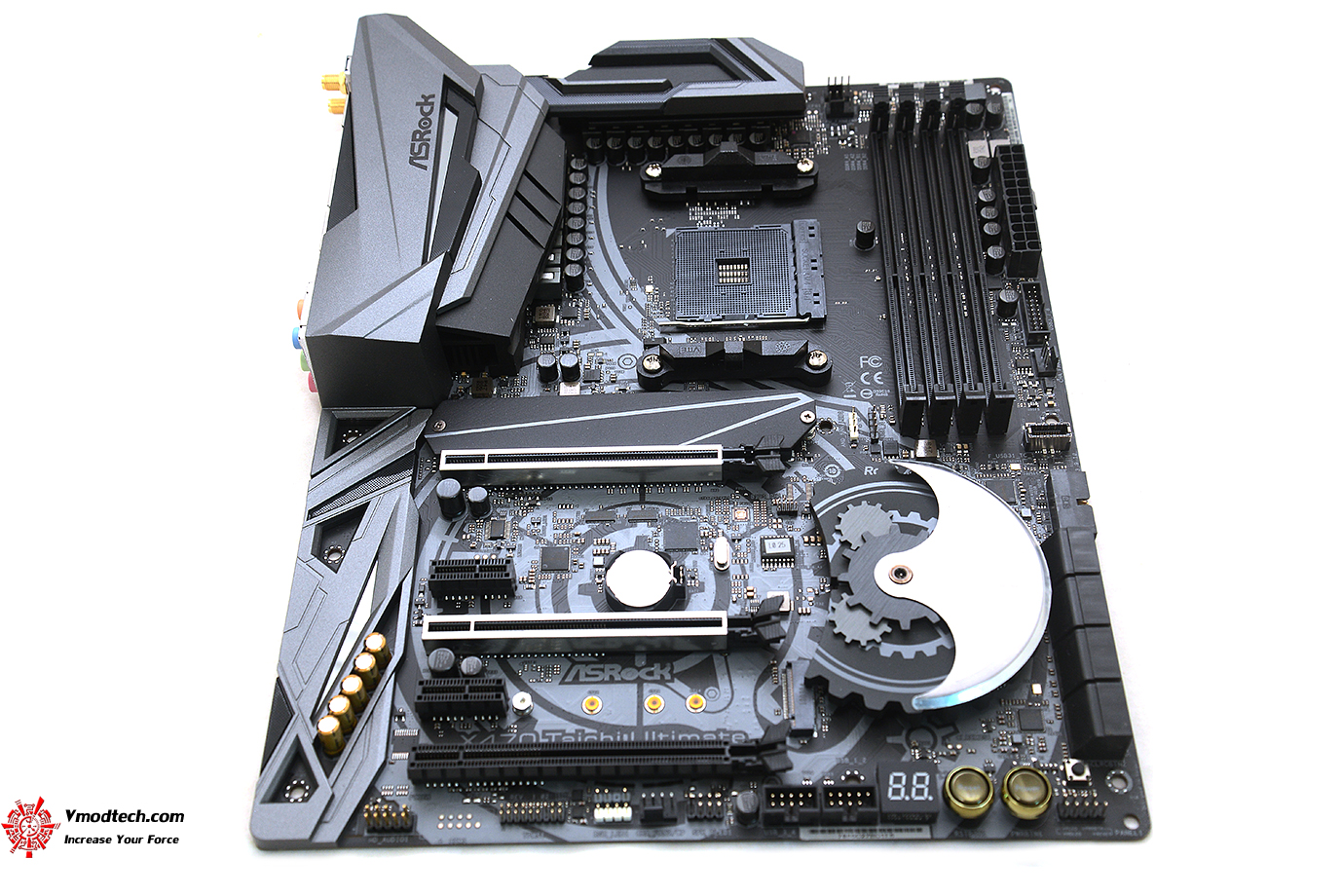

การจัดวางอุปกรณ์นั้นดูสวยงามอลังการเป็นอย่างยิ่งครับ สมเป็นเมนบอร์ดในรุ่นท๊อปของซีรี่ย์จริงๆ

dsc 1193 ASRock X470 Taichi Ultimate Review

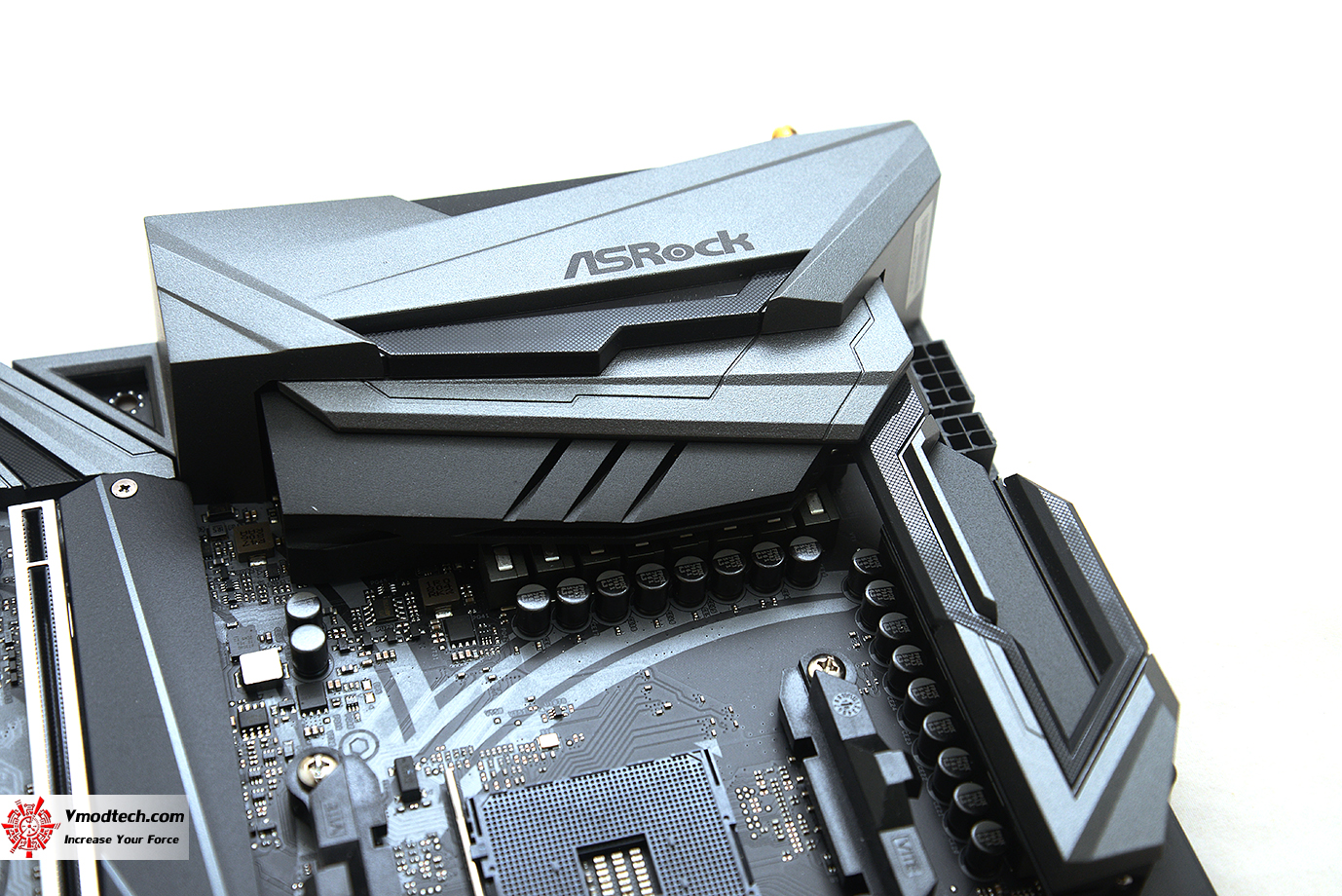

ฮีตซิงค์เฟสไฟเป็นแบบ XXL Aluminum Alloy Heatsink พร้อมีไฟแสดงผลด้านบนครับ เฟสไฟทั้งหมดมี 16เฟส 16 Power Phase design / IR Digital PWM รองรับซีพียู  Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge) รองรับการโอเวอร์คล๊อกแบบหนักๆที่ Supports 300W EX OC กันเลยทีเดียวครับ โหดมากๆ

dsc 1208 ASRock X470 Taichi Ultimate Review

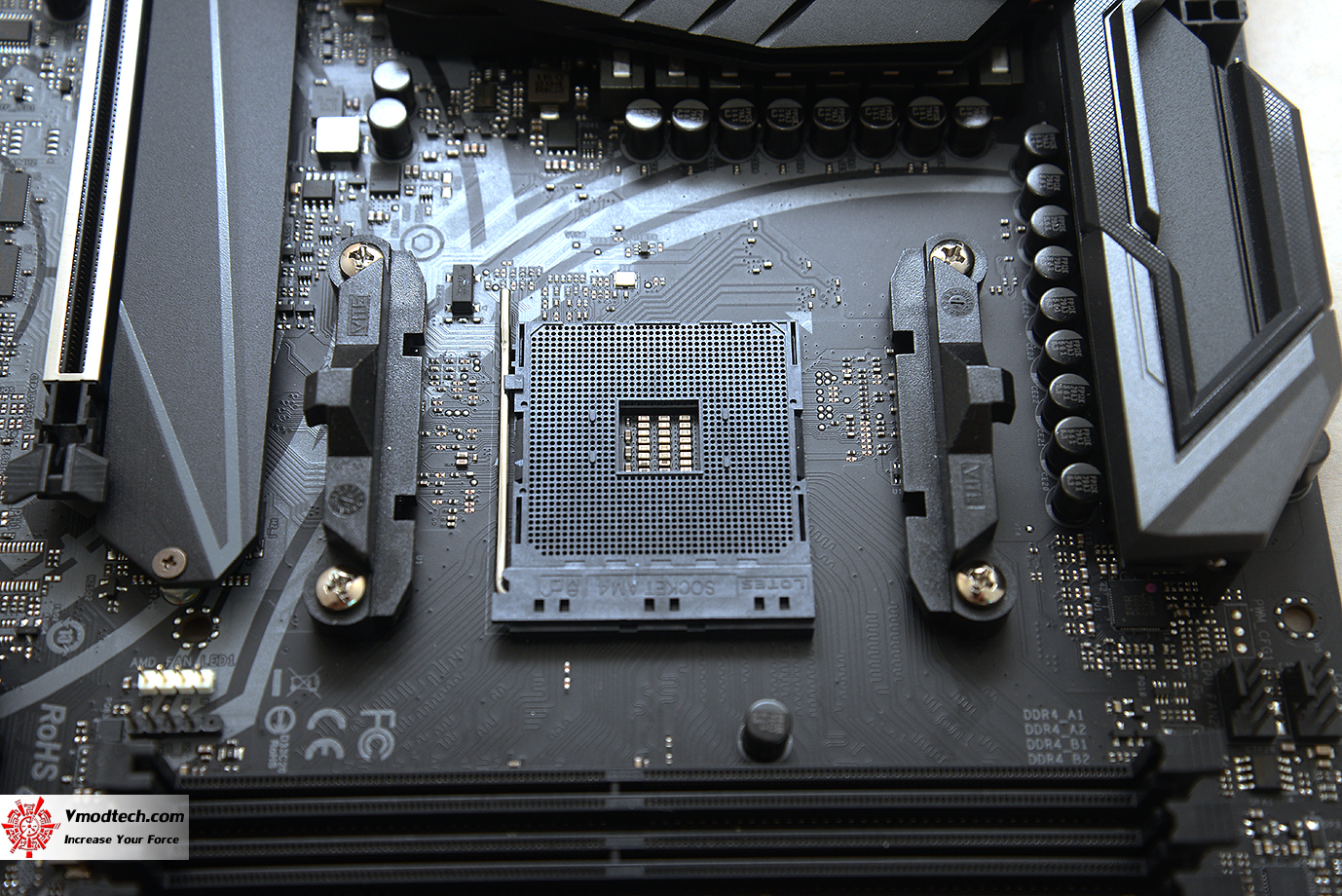

ซ๊อกเก็ตเป็น AM4 ครับ

dsc 1185 ASRock X470 Taichi Ultimate Review

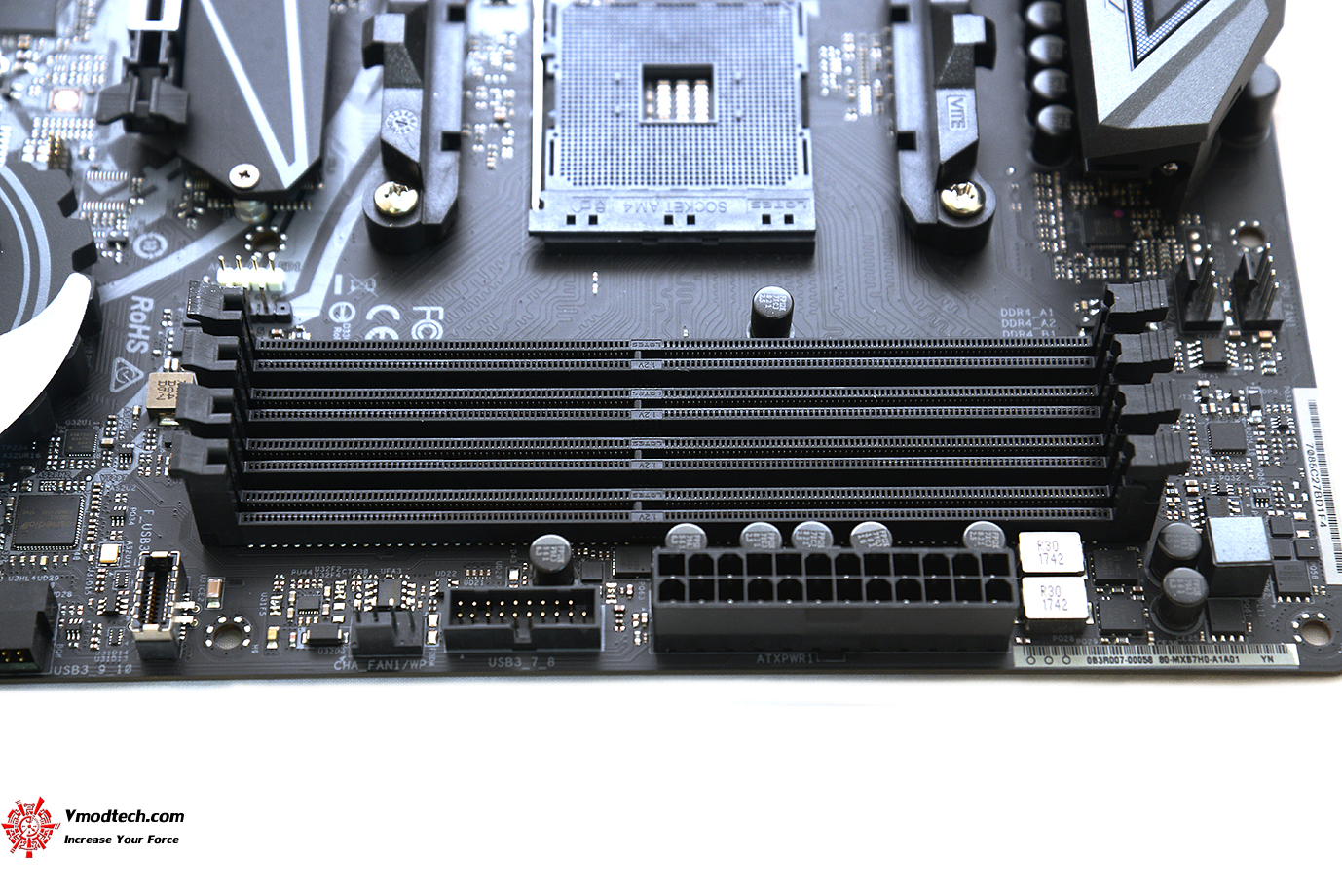

สล๊อตแรมให้มาสองช่องครับ 4 x DDR4 DIMM Slots AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933/2667/2400/2133 ECC & non-ECC, un-buffered memory และสล๊อตยังชุบทองยังนำสัญญาณด้วย 15μ Gold Contact in DIMM Slots ทุกสล๊อตอีกด้วยครับ สุดยอดจริงๆ

dsc 1234 ASRock X470 Taichi Ultimate Review

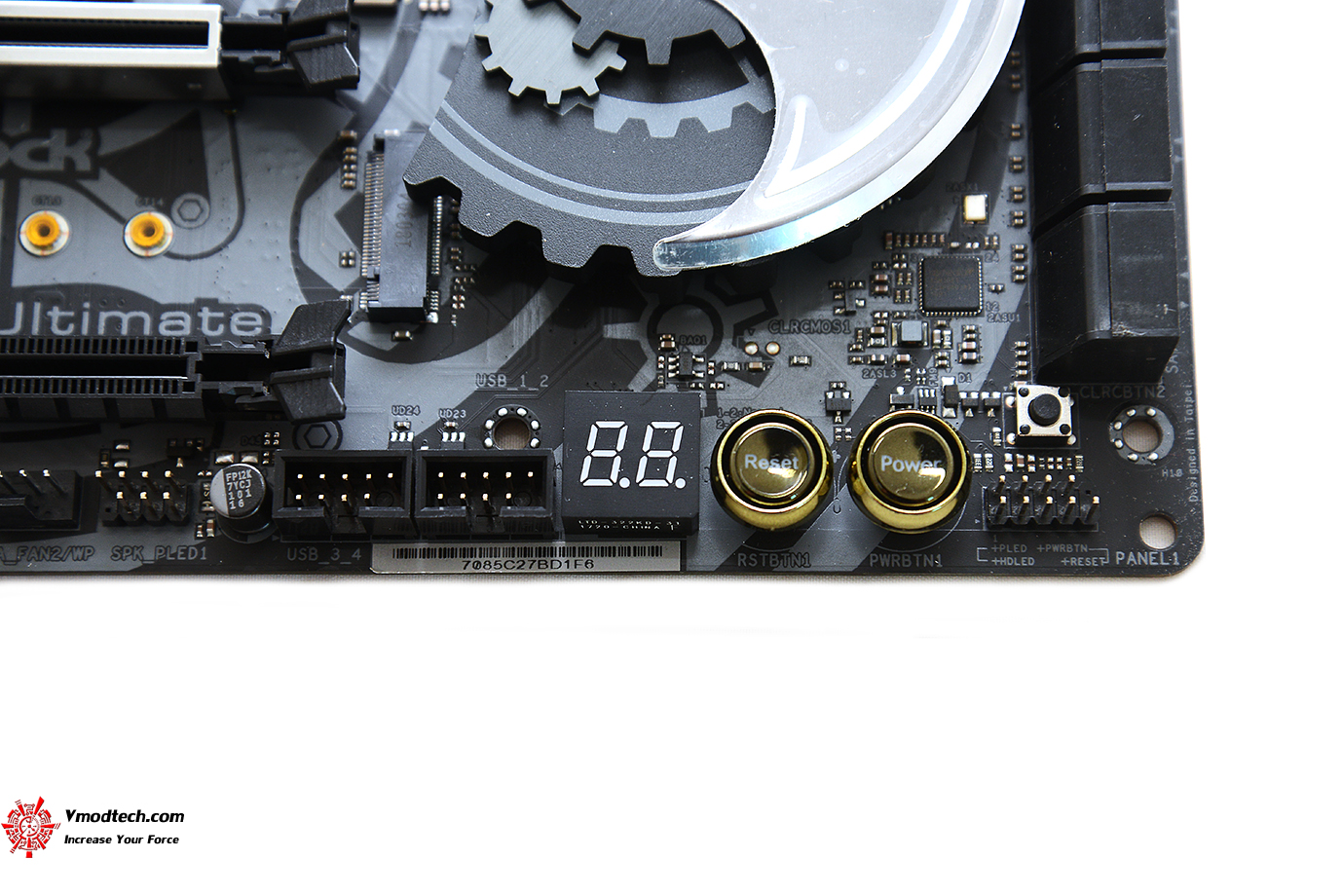

มีปุ่ม Power , Reset , Debug Code และเคลียร์ไบออสให้พร้อมใช้งานครับ สะดวกมากๆ


dsc 1215 ASRock X470 Taichi Ultimate Review

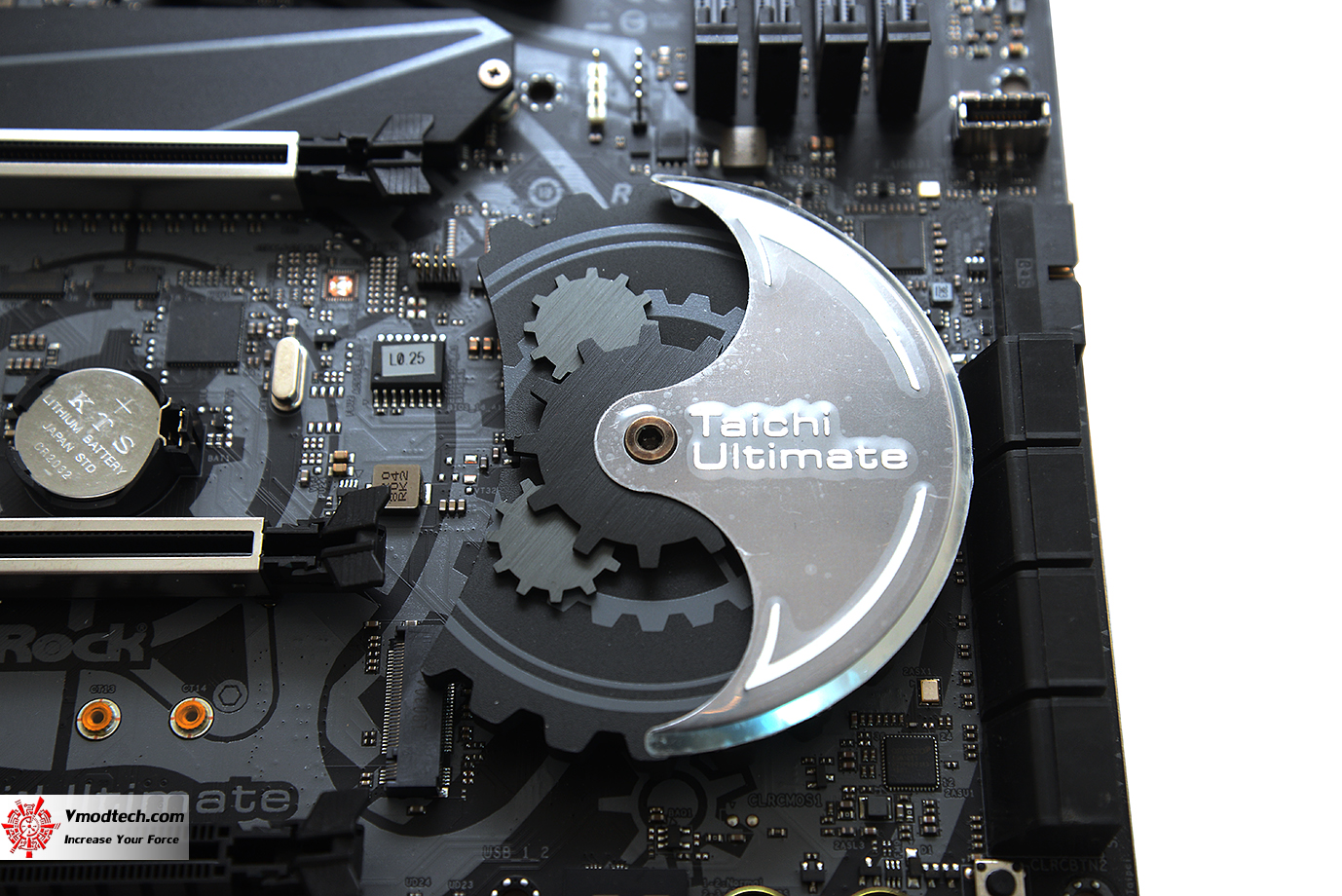

ฮีตซิงค์ชิบเซ็ต AMD Promontory X470 รุ่นใหม่ล่าสุดจากทาง AMD มีตราโลโก้ Taichi Ultimate อยู่บนตัวฮีตซิงค์สวยงามเด่นชัดครับ

dsc 1201 ASRock X470 Taichi Ultimate Review

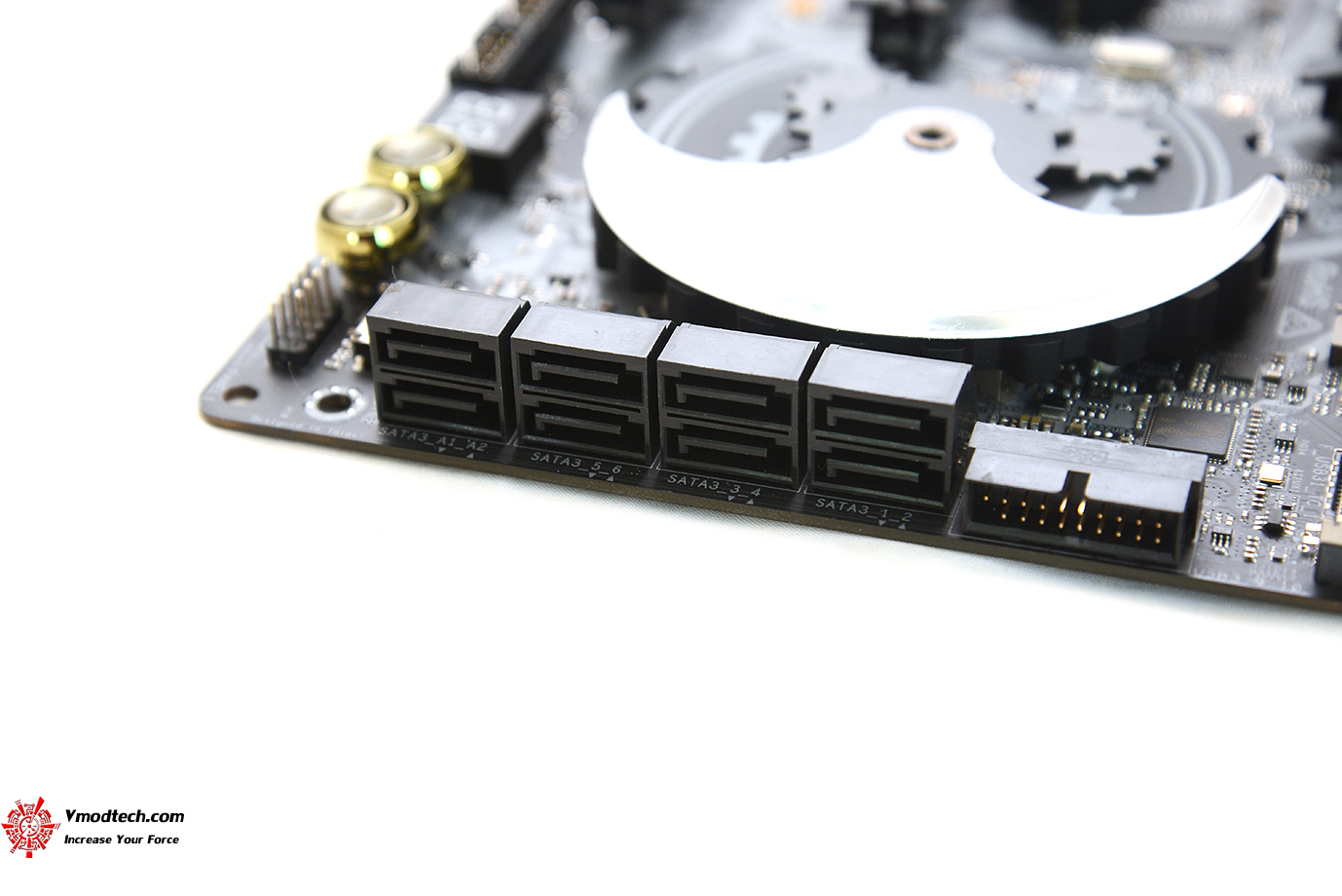

ช่อง SATA ประกอบด้วย   6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug , 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug , 1 x Ultra M.2 Socket (M2_1), supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) , - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x4 (20 Gb/s)

dsc 1239 ASRock X470 Taichi Ultimate Review

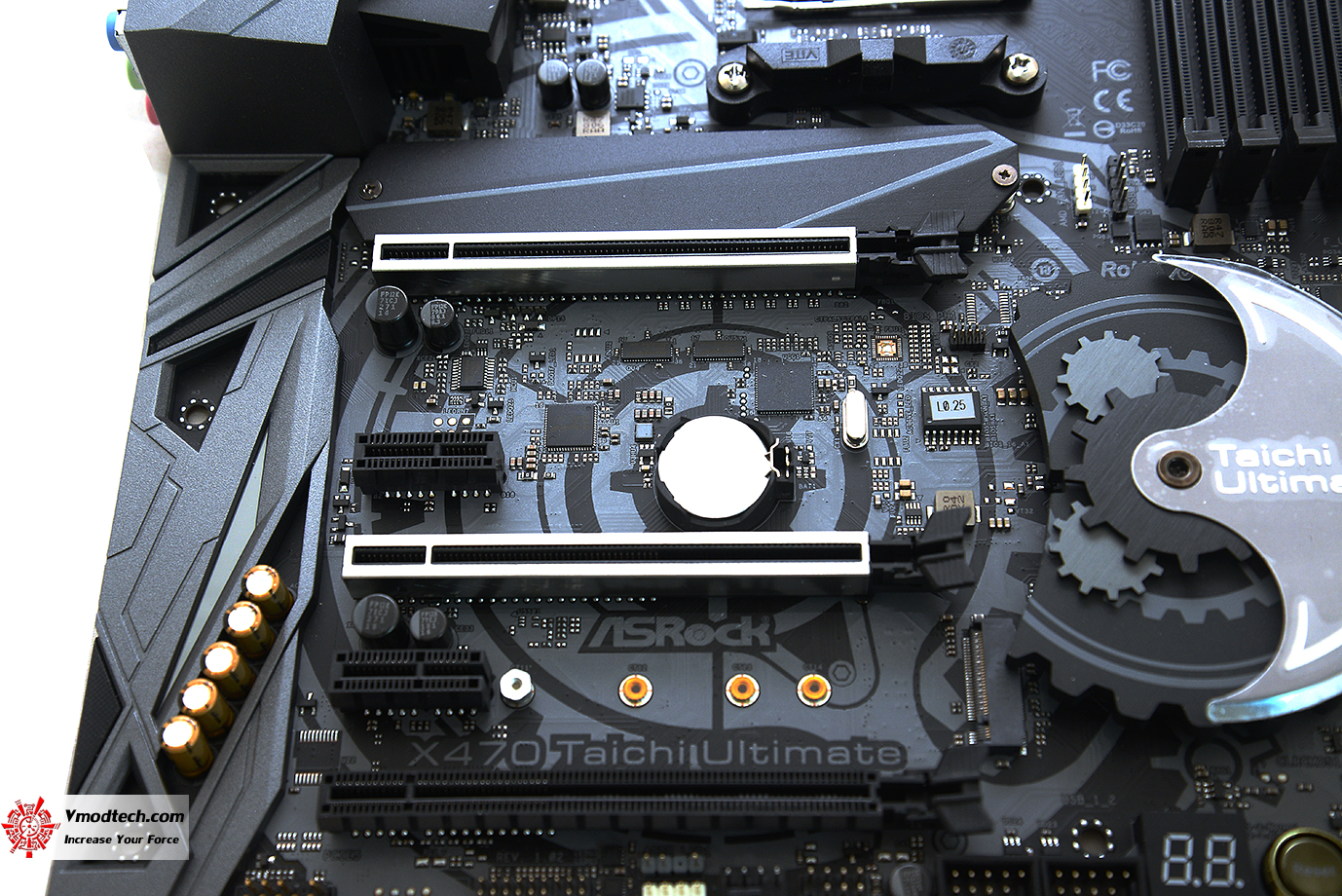

สล๊อตต่างๆ มีให้กันมาใช้ได้ครับประกอบด้วย  2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE3)) ,  1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)* ,  2 x PCI Express 2.0 x1 Slots (Flexible PCIe) , 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O) - 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE3) สล๊อต PCIe 1 และ 3 ชุบทองมาให้ด้วยครับ แจ่มจริงๆ และ PCIe ช่องที่ 1 และ 2 เป็น ASRock Steel Slots เสริมความแข็งแกร่งเน้นความทนทานต่อการใช้งานให้อีกด้วยครับ

dsc 1249 ASRock X470 Taichi Ultimate Review

Full Coverage M.2 Heatsink จัดให้แบบเต็มๆ 1ช่องครับ

dsc 1254 ASRock X470 Taichi Ultimate Review

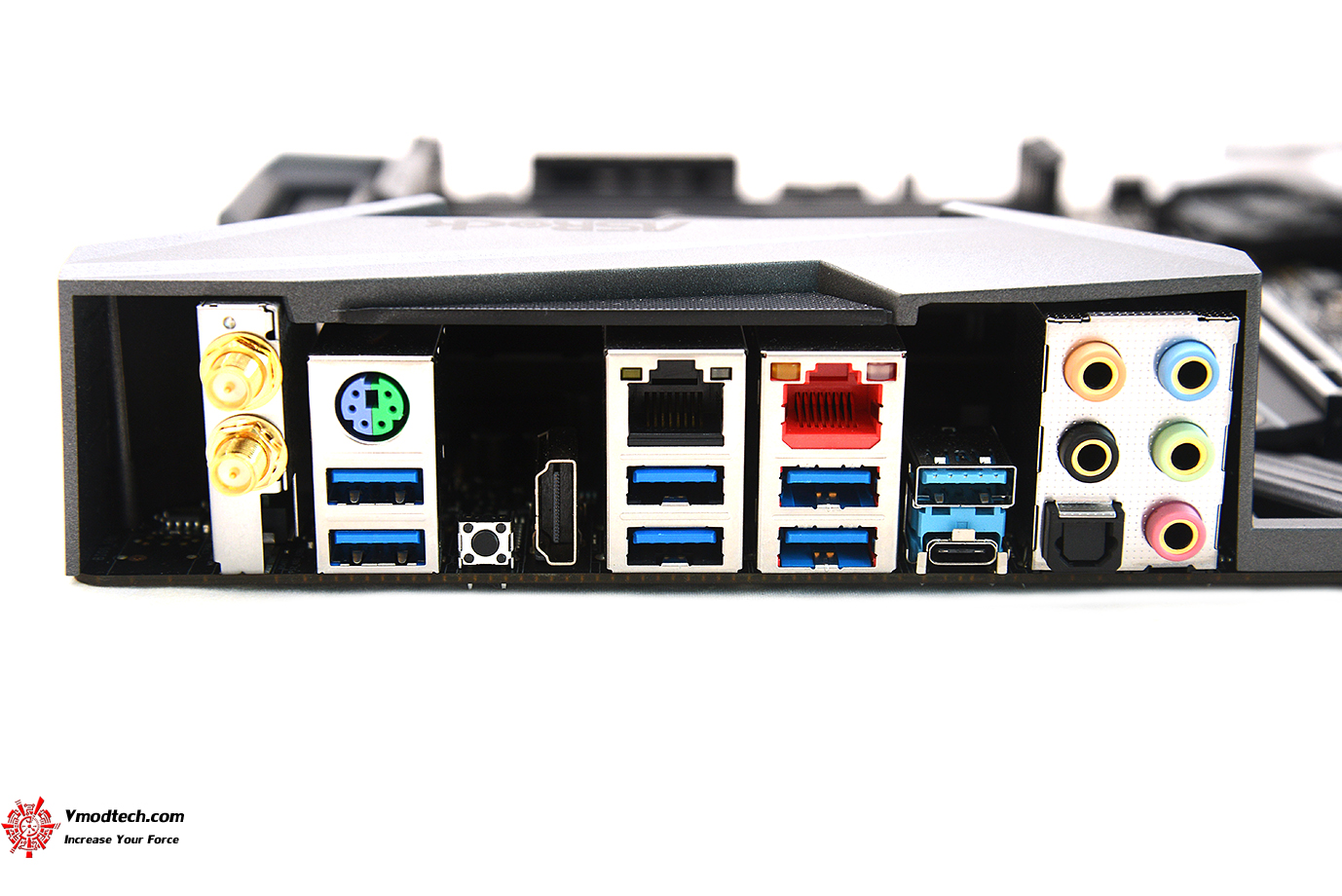

พาแนลด้านหลังประกอบด้วย   2 x Antenna Ports , 1 x PS/2 Mouse/Keybo ard Port , 1 x HDMI Port ,1 x Optical SPDIF Out Port , 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)* , 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)*, 6 x USB 3.1 Gen1 Ports (Supports ESD Protection) , 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED) , 1 x Clear CMOS Button, HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks

dsc 1278 ASRock X470 Taichi Ultimate Review

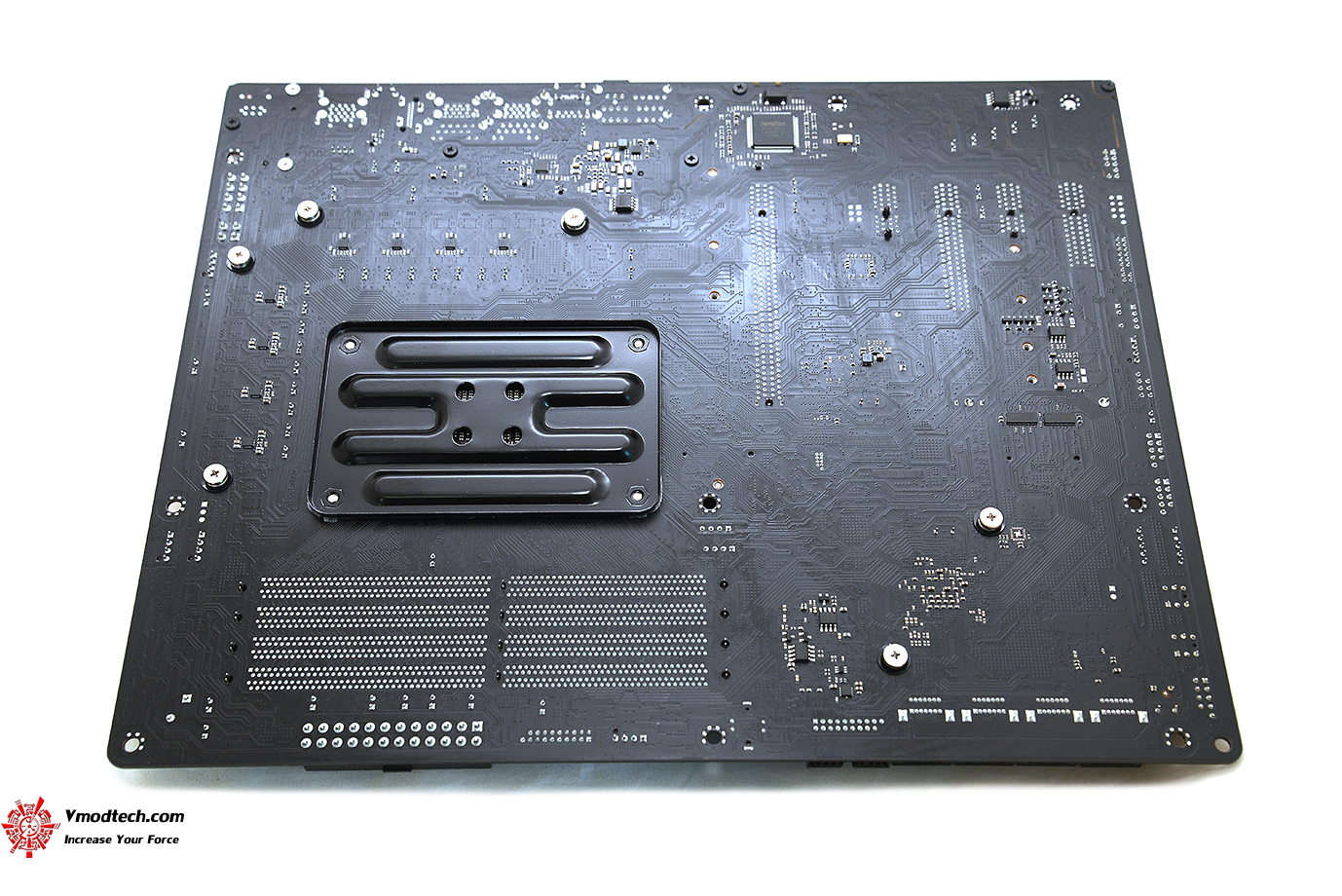

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

————————————————–

Polychrome RGB Sync

2018 04 19 23 34 02 ASRock X470 Taichi Ultimate Review

30550836 1925641657447415 857531774 o ASRock X470 Taichi Ultimate Review

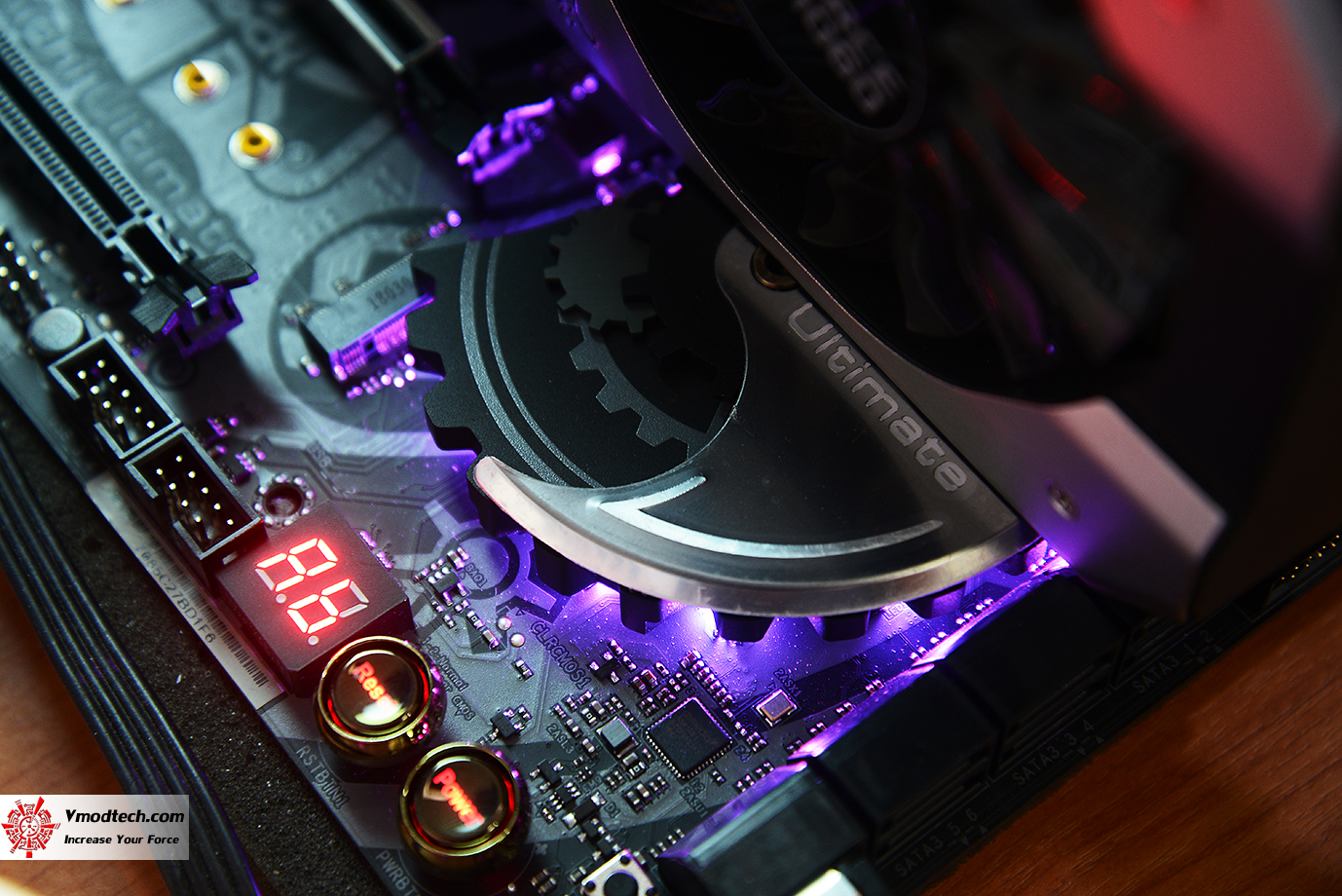

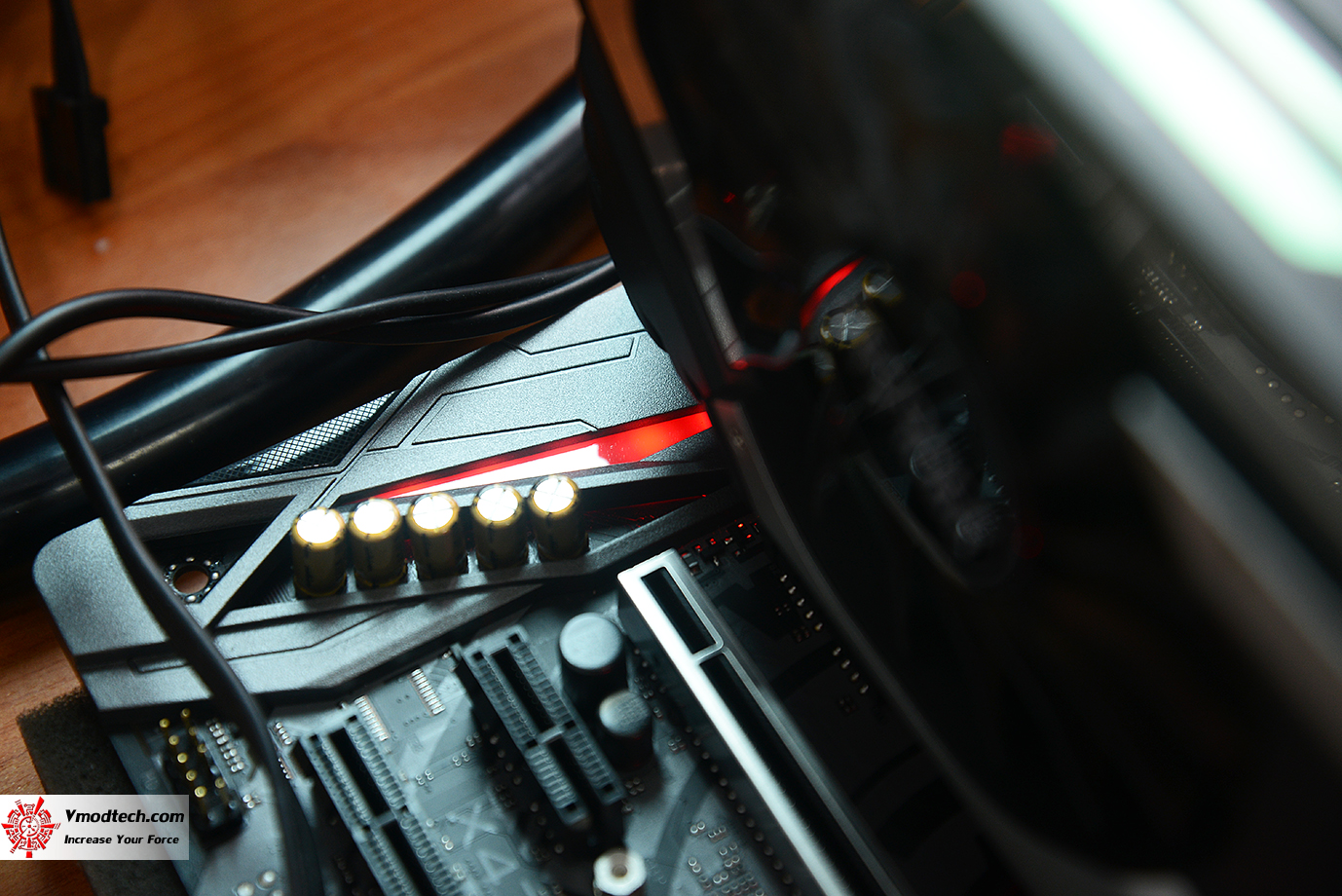

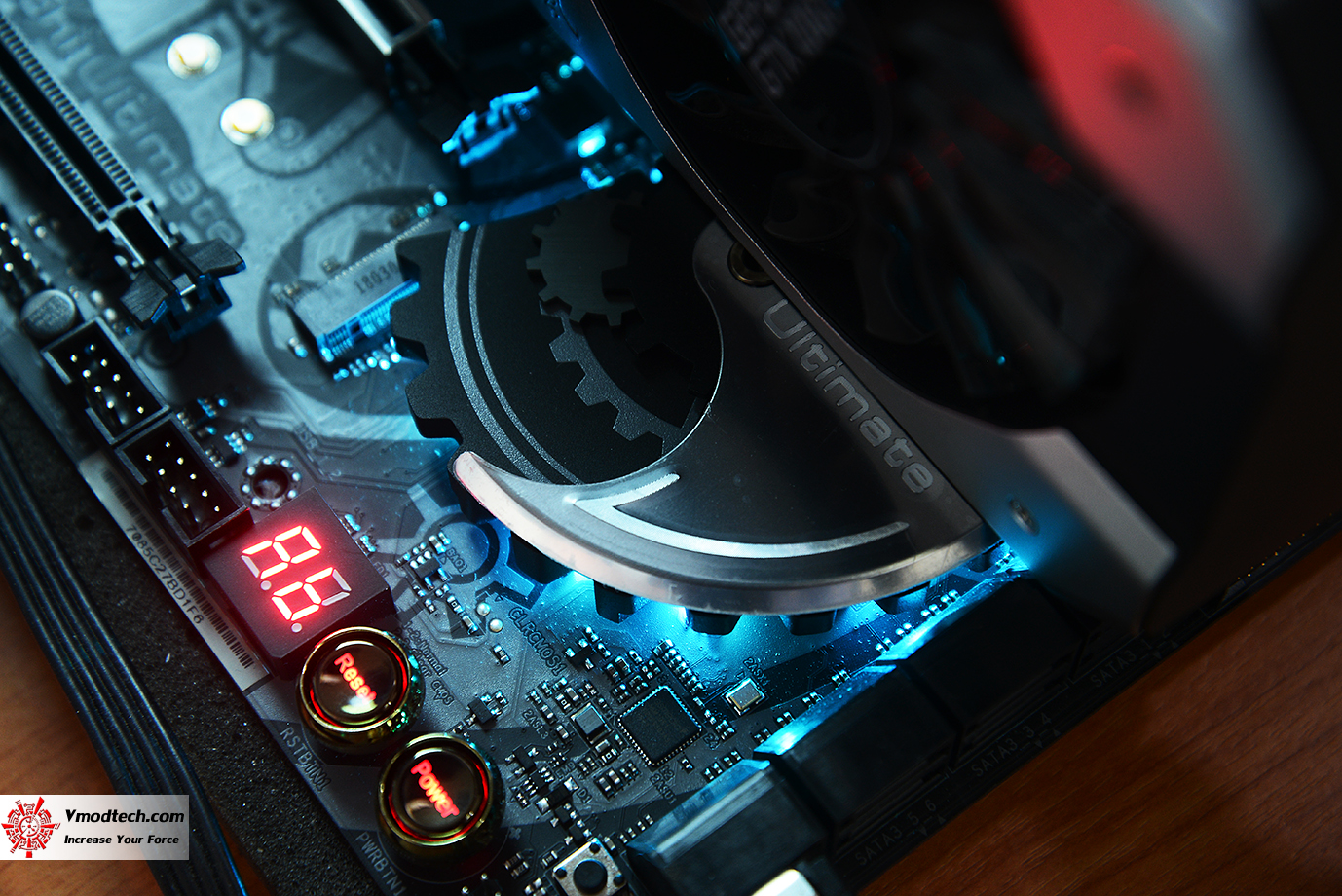

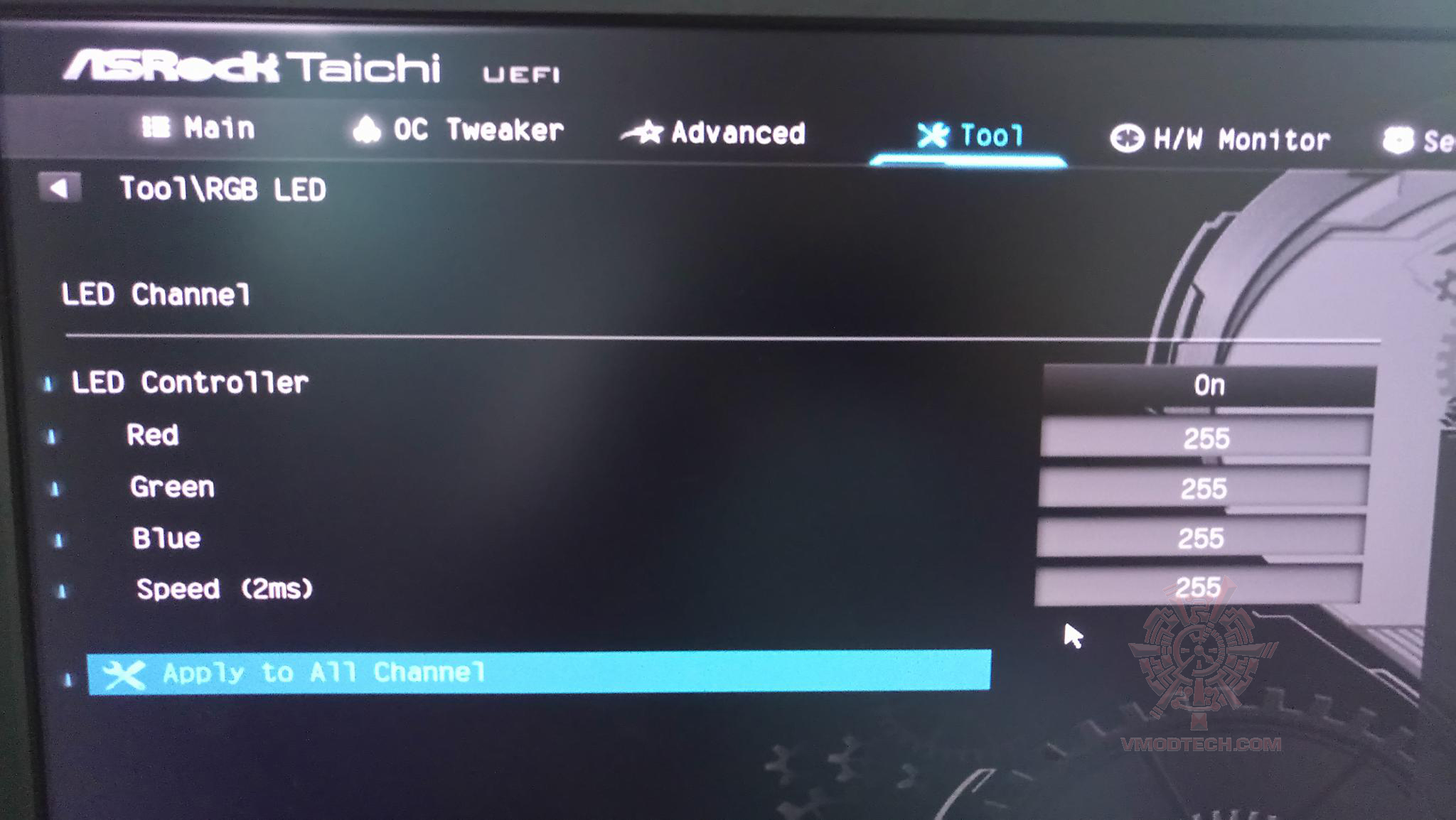

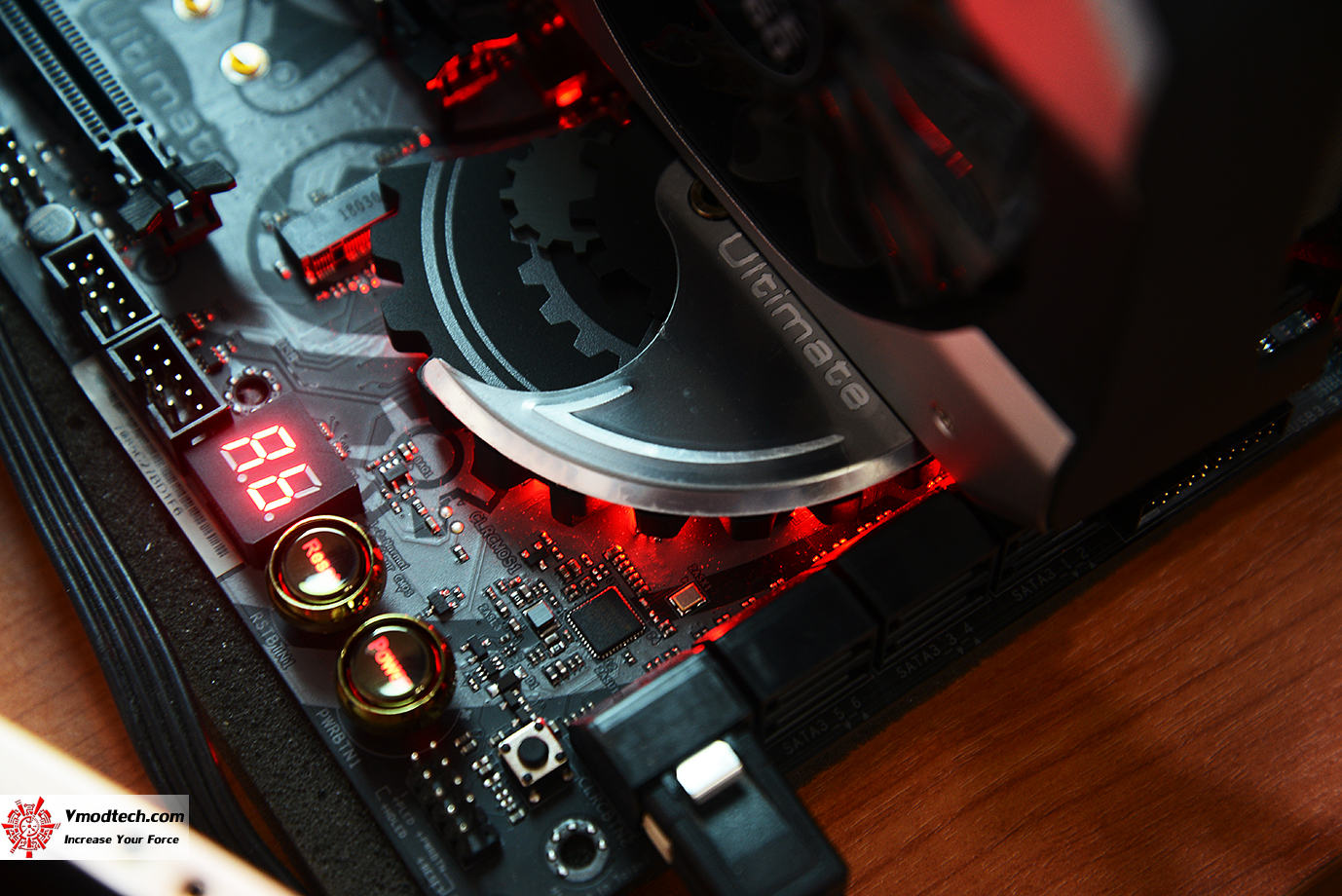

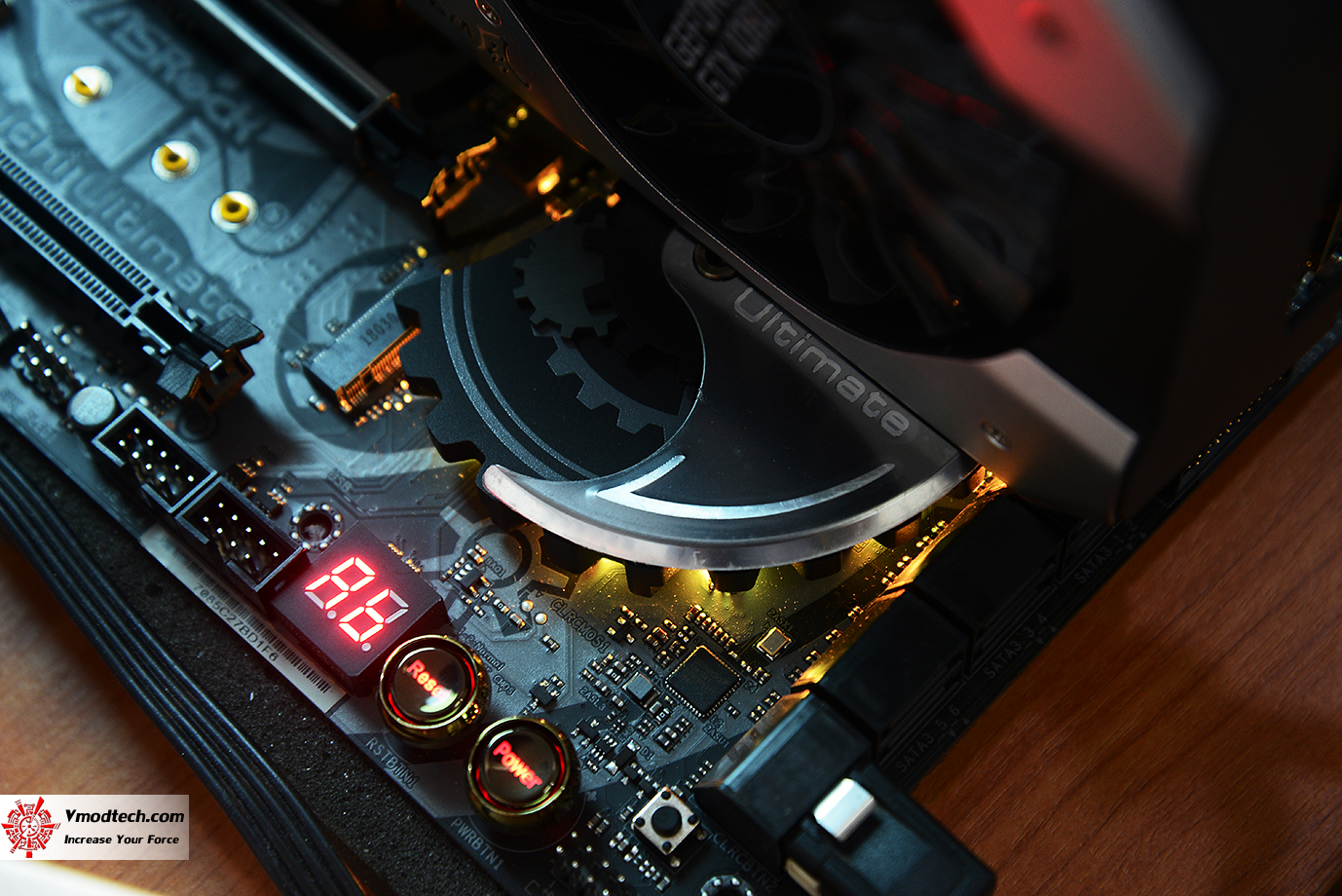

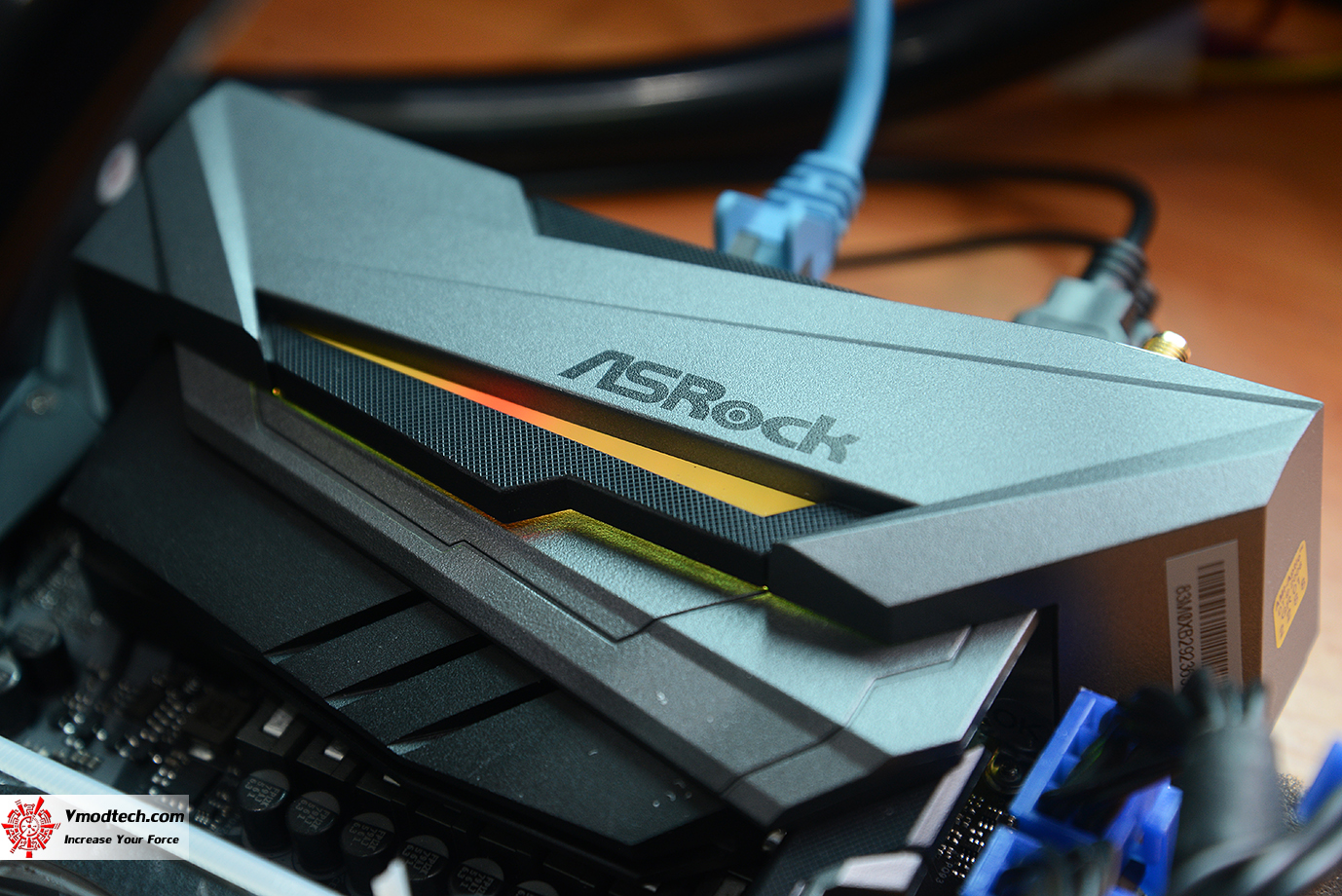

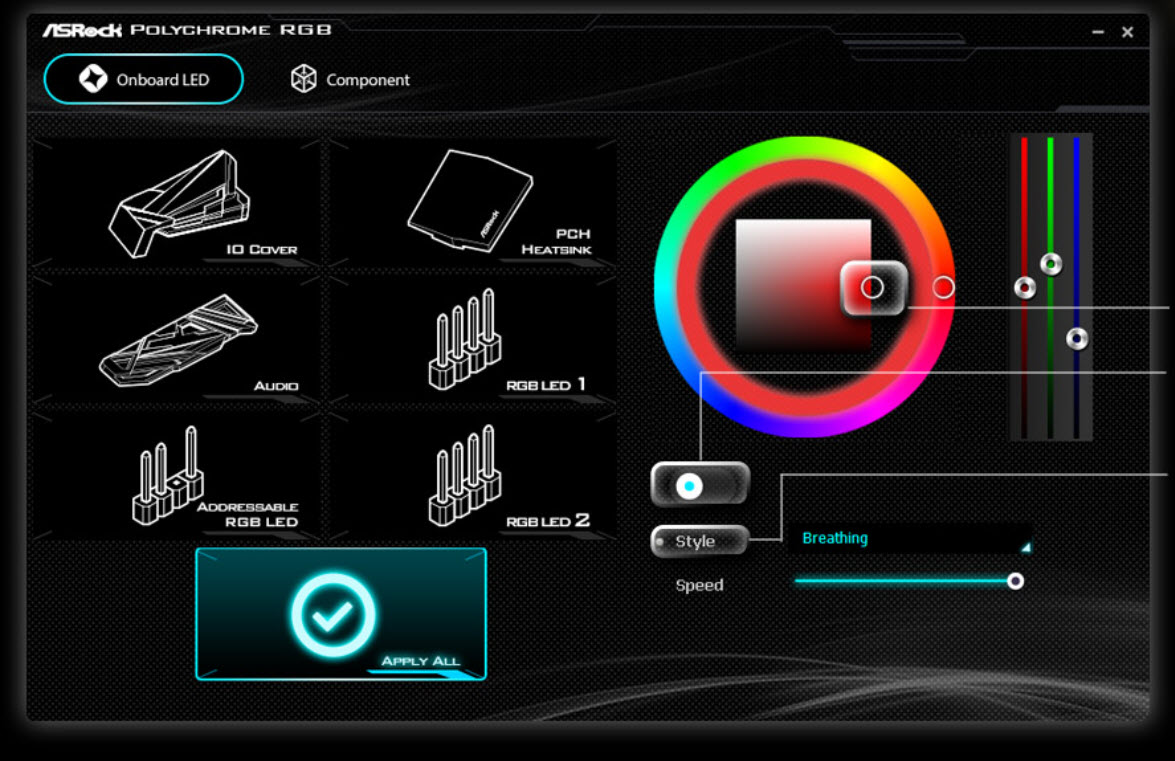

เรามาดูระบบซอฟแวร์ในการปรับแต่งระบบไฟ Polychrome RGB Sync กันครับ ซึ่งสามารถจะปรับแต่งการทำงานของไฟ RGB ที่เมนบอร์ดหรือปรับแต่งได้ที่ไบออสโดยตรง โดยสามารถกำหนดสีสรรต่างๆ จุดที่จะปรับแต่งและการเชื่อมต่อกับอุปกรณ์เสริมที่รองรับระบบ Polychrome RGB Sync ครับ เราไปชมการแสดงผลของไฟ RGB ของเมนบอร์ด ASRock X470 Taichi Ultimate กันเลยครับว่าจะสวยงามขนาดไหน

Video Preview ASRock X470 Taichi Ultimate Polychrome RGB Sync


dsc 1701 ASRock X470 Taichi Ultimate Review

dsc 1710 ASRock X470 Taichi Ultimate Review

dsc 17121 ASRock X470 Taichi Ultimate Review

dsc 1718 ASRock X470 Taichi Ultimate Review

dsc 1724 ASRock X470 Taichi Ultimate Review

dsc 1727 ASRock X470 Taichi Ultimate Review

dsc 1708 ASRock X470 Taichi Ultimate Review

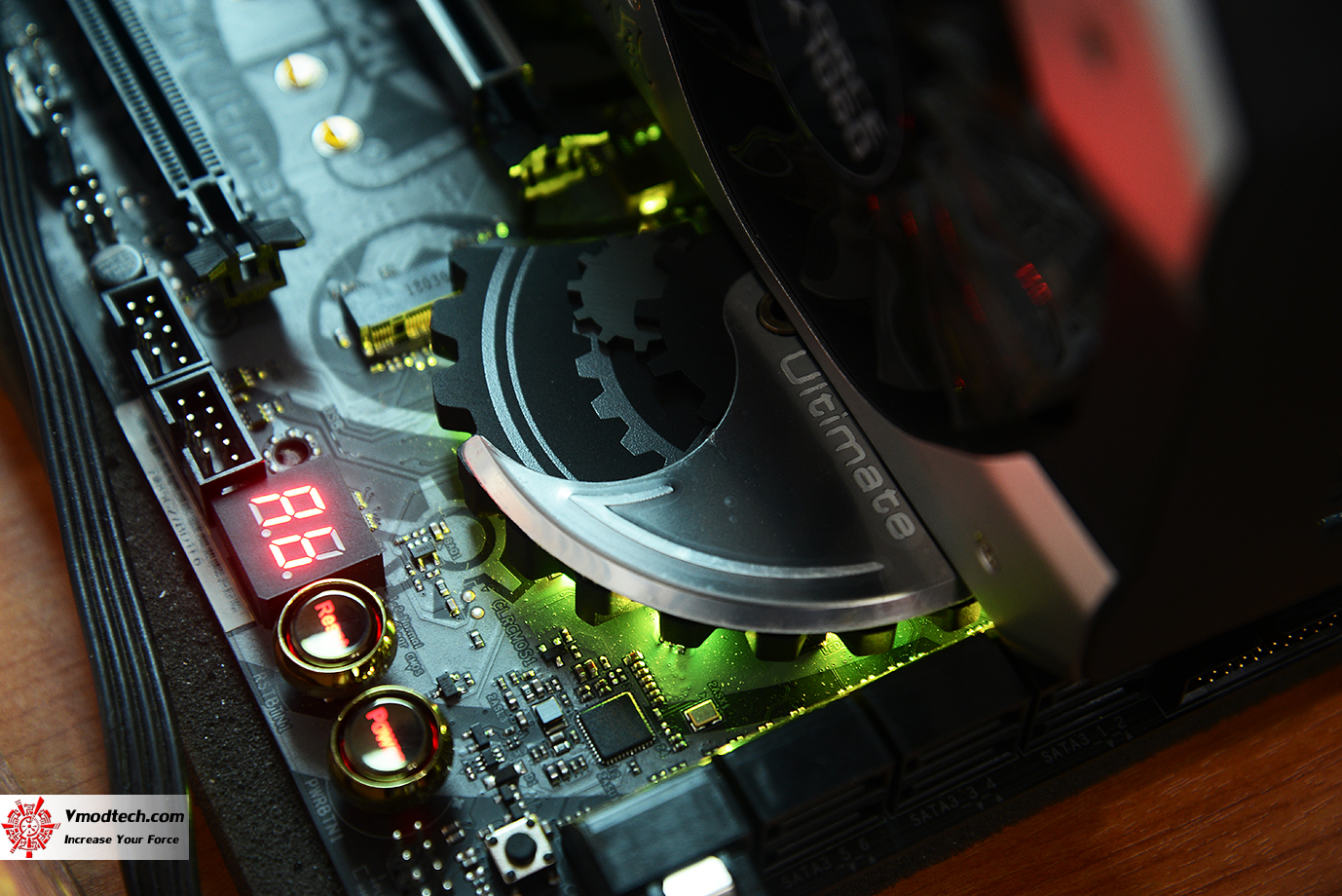

เราไปชมการทดสอบเมนบอร์ด ASRock X470 Taichi Ultimate กันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..AMD RYZEN 5 2600X
.Thermal Grease
.Motherboard . ASRock X470 Taichi Ultimate
.Memory ..G.Skill SNIPER X DDR4 3400Mhz 16GB
.Graphic Card . GTX 1060
.Harddisk . Plextor M6PRO 256
.CPU Cooler ..Water Cooling
.Power Supply ..Leadtek Super Flower 1200W Platinum
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ เมนบอร์ดตัวแรง ASRock X470 Taichi Ultimate รุ่นใหม่ล่าสุดชิบเซ็ต X470 ครับ ตัวซีพียูเป็น .AMD RYZEN 5 2600X ตัวใหม่ล่าสุดครับพร้อมการทดสอบแบบจัดเต็มให้ท่านได้ชมเหมือนเช่นเคยครับ

dsc 1692 ASRock X470 Taichi Ultimate Review

dsc 1687 ASRock X470 Taichi Ultimate Review

dsc 1701 ASRock X470 Taichi Ultimate Review

dsc 1708 ASRock X470 Taichi Ultimate Review

dsc 1712 ASRock X470 Taichi Ultimate Review


บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯด้วยระบบระบายความร้อนด้วยน้ำธรรมดาครับ

CPU-Z

cpuid oc ASRock X470 Taichi Ultimate Review

สำหรับการทดสอบแบบโอเวอร์คล๊อกใช้งานกันจริงๆสามารถทำได้ที่ความเร็ว 4.25Ghz บัสแรม DDR4 3466Mhz CL16 ได้อย่างมีเสถียรภาพตลอดการทดสอบทดสอบผ่านทุกโปรแกรมครับ ถือว่าทำได้ดีเยี่ยมเลยครับกับประสิทธิภาพในการ OC แรงจัดเต็มแถมโอเวอร์คล๊อกกันได้อย่างง่ายดายมากๆครับ

gpuz ASRock X470 Taichi Ultimate Review

กราฟฟิกการ์ดเป็น GTX 1060 ครับ

รายละเอียดจาก AIDA64

mb ASRock X470 Taichi Ultimate Review

cpu ASRock X470 Taichi Ultimate Review


เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1MB

s1 oc ASRock X470 Taichi Ultimate Review

SuperPI 32MB


s32 oc ASRock X470 Taichi Ultimate Review

HyperPI 32M 4Thread



h32 oc ASRock X470 Taichi Ultimate Review

h32 2 oc ASRock X470 Taichi Ultimate Review


สำหรับชุด SuperPi 1MB อยู่ที่เวลา 9.219วินาที SuperPI32 อยู่ที่เวลา 8 นาที 27.674วินาที HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราว 16นาทีทั้ง 12เทรด ทำได้ดีเยี่ยมครับกับการทดสอบความมีเสถียรภาพของระบบในเบื้องต้น

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark


all oc ASRock X470 Taichi Ultimate Review


Fritz Chess อยู่ที่ 46.33 และ Winrar อยู่ที่ 11619KB/s แรงไม่ธรรมดาเลยครับ สุดยอดมากๆ


CORONA 1.3 BENCHMARK


crn oc ASRock X470 Taichi Ultimate Review

X264 FHD


x264 oc ASRock X470 Taichi Ultimate Review

x264 oc1 ASRock X470 Taichi Ultimate Review


ผลทดสอบ โดยรวม X264 กดกันไป 47.182FPS แรงเยี่ยมมากๆครับ


FRYRENDER X64


frd oc ASRock X470 Taichi Ultimate Review

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 2.54นาที เร็วแรงเลยครับ

PerformanceTest 9.0


p9 oc1 ASRock X470 Taichi Ultimate Review

p9 oc ASRock X470 Taichi Ultimate Review


Performacetest 9.0 ก็แรงลื่นไหลครับ คะแนนรวมอยู่ที่ 4984คะแนนกันเลย แรงจริงๆ

AIDA64

mem oc ASRock X470 Taichi Ultimate Review

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียนเลยครับ อยู่ที่ 51557MB/s , 49285MB/s ประสิทธิภาพก็แรงในมาตรฐานซีพียู RYZEN เลยครับ ใช้งานกันได้นิ่งอย่างมีเสถียรภาพครับ


เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

Cinebench 10


c10 oc ASRock X470 Taichi Ultimate Review

Cinebench 11.5


c11 oc ASRock X470 Taichi Ultimate Review

Cinebench 15


c15 oc ASRock X470 Taichi Ultimate Review


Cinebench นี่เรนเดอร์กันได้ดีมากๆครับ แรงทุกการทดสอบจริงๆ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

————————————————–

PCMark10


pc10 oc ASRock X470 Taichi Ultimate Review


PCMark10 อยู่ที่ 5785คะแนน แรงสุดๆครับ

3DMark Vantage


vt oc ASRock X470 Taichi Ultimate Review

3Dmark Vantage อยู่ที่ 48197คะแนน แรงเยี่ยมจริงๆ


3DMark11


11 oc ASRock X470 Taichi Ultimate Review


3Dmark11 อยู่ที่ 16399คะแนน แรงสุดยอดเลยครับ เรื่องกราฟฟิกนี่หายห่วงครับ แรงจัดจริงๆ

3DMark 2013

fire oc ASRock X470 Taichi Ultimate Review

fire u oc ASRock X470 Taichi Ultimate Review

spy oc ASRock X470 Taichi Ultimate Review


3DMark แรงทุกการทดสอบครับ Fire Strike กดไปทะลุ 12035คะแนนแรงสุดจริงๆ

UNIGINE2


un2 oc ASRock X470 Taichi Ultimate Review

Unigine2 คะแนนอยู่ที่ 2328คแนนครับ แรงเยี่ยมมากๆครับ

เราไปชมผลทดสอบโอเวอร์คล๊อกกันหนักๆส่งท้ายเลยครับ


————————————————–

Maximum Overclock

Overclock 4.5Ghz

cpuid maxx45 ASRock X470 Taichi Ultimate Review

จัดเต็มกันแบบสุดๆ โอเวอร์คล๊อกกันแบบหนักๆได้ที่ความเร็ว 4.5Ghz ครับกับซีพียูในระดับกลางๆอย่าง AMD RYZEN 5 2600X ถือว่ามาได้ไกลพอสมควรเลยครับ กับประสิทธิภาพเมนบอร์ด ASRock X470 Taichi Ultimate ที่โอเวอร์คล๊อกกันได้อย่างสบายๆเลยทีเดียว

SuperPI 1MB

s1 45 oc ASRock X470 Taichi Ultimate Review

SuperPi 1MB อยู่ที่เวลา 8.703วินาที แรงในระดับ 8วินาที สุดยอดมากๆครับ

Memory Overclock

DDR4 3600Mhz CL18 1.35v

cpuid 3600 ASRock X470 Taichi Ultimate Review

และก็ยังสามารถที่จะโอเวอร์คล๊อกแรมไปที่ความเร็วบัส DDR4 3600Mhz ได้อีกด้วยครับ ลากได้ไกลแรงเยี่ยมครับ

เราไปชมบทสรุปในช่วงท้ายกันต่อเลยครับ


————————————————–

asrock x470 taichi ultimate review ASRock X470 Taichi Ultimate Review

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock X470 Taichi Ultimate ที่วันนี้ทำผลงานได้อย่างยอดเยี่ยมครับไม่ว่าจะเป็นประสิทธิภาพในการโอเวอร์คล๊อกที่สามารถอัดซีพียู AMD RYZEN 5 2600X ได้ที่ความเร็ว 4.25Ghz บัสแรม DDR4 3466Mhz CL16 เล่นได้แรงๆตลอดการทดสอบและที่สำคัญเสถียรใช้งานกันได้จริงๆทดสอบผ่านทุกโปรแกรมครับ แถมยังอัดกันแบบโหดๆที่ความเร็ว 4.5Ghz ได้อย่างสบายๆครับ ถือว่าประสิทธิภาพในการโอเวอร์คล๊อกนั้นแรงตามที่เมนบอร์ด ASRock X470 Taichi Ultimate ได้การันตีกันเอาไว้ครับว่าออกแบบมารองรับการโอเวอร์คล๊อกจริงๆ ด้วยฟีเจอร์ที่ให้มาแบบจัดเต็มไม่ว่าจะเป็น ASRock Super Alloy , XXL Aluminum Alloy Heatsink , I/O Armor , AQUANTIA 10G LAN , ASRock Steel Slots , POLYCHROME RGB , Full Coverage M.2 Heatsink , Dual Band 802.11ac WiFi , Dual M.2 For SSD , Front USB 3.1 Gen2 Type-C , Hyper BCLK Engine II , Purity Sound 4 , SLI HB Bridge Free Bundled , Dual USB 3.1 Gen2 (Type-A + Type-C) ครบถ้วนจัดเต็มให้คอเกมสืมิ่งและนักโอเวอร์คล๊อกใช้งานกันแบบเหลือๆครับ ในส่วนของดีไซน์ก็ต้องบอกว่ายังคงเอกลักษณ์ของซีรี่ย์ Taichi ที่ดูทนทานแข็งแกร่งแต่ในรุ่นนี้นั้นจะเน้นแสงสีของไฟ RGB มาเป็นพิเศษครับ ด้วยระบบ Polychrome RGB Sync ที่มีไฟแสดงผลทั้งเฟสไฟ ชิบเซ็ต และชุดซาวด์ พร้อมทั้งสามารถปรับแต่งด้วยซอฟแวร์กำหนดการทำงานและแสงไฟได้อย่างง่ายดายครับ ในส่วนของระบบเชื่อมต่ออินเตอร์เน็ตก็จัดเต็มด้วยช่องพอตแลนสองช่อง AQUANTIA 10 Gigabit LAN , Intel Gigabit LAN ให้แบบเต็มๆพร้อมเสาไวไฟ  Intel 802.11ac + BT 4.2 แบบ Dual Band 802.11ac WiFi ให้อีกด้วยครับ ในส่วนของความแข็งแกร่งจัดเต็มด้วยมาตรฐาน ASRock Super Alloy ที่เน้นป้องกันอันตรายอุปกรณ์ทุกจุดครับ ถือได้ว่าเป็นเมนบอร์ดรุ่นใหญ่ที่ครบเครื่องเน้นทั้งความทนทานรวมไปถึงประสิทธิภาพในการโอเวอร์คล๊อกที่สามารถใช้งานได้อย่างเต็มประสิทธิภาพและมีเสถียรภาพอย่างแท้จริงครับ ท่านใดกำลังมองหาเมนบอร์ดที่มีฟีเจอร์เยอะจัดเต็มครบถ้วนเน้นความทนทาน พร้อมรองรับการโอเวอร์คล๊อกแบบหนักๆแล้วล่ะก็ ASRock X470 Taichi Ultimate คือตัวเลือกที่น่าสนใจเป็นอย่างยิ่งครับ โดยราคาวางจำหน่ายอยู่ประมาณ 9XXX-1XXXX บาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ขอบคุณที่ติดตาม

Dodge Vmodtech

.

vmod award performance best ASRock X470 Taichi Ultimate Reviewvmod award innovation best ASRock X470 Taichi Ultimate Review

.

.
