ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

/ บทความโดย: tpp , 31/01/2012 00:44, 9,355 views / view in EnglishEN
«»
Share

.

main1 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน วันนี้มีรีวิว Motherboard Socket LGA2011 Chipset X79 รุ่นใหญ่สุดจากค่าย ASUS รุ่น Rampage IV Extreme ซึ่งก็ถือว่าเป็นการเปิดตัว System Test ของ Vmodtech ของผมในปีนี้เลยครับ ซึ่งถ้าจะกล่าวถึงเจ้า Rampage IV Extreme นั้น ก็จะเป็น Motherboard ในซีรีย์ Republic Of Gamers ที่ได้รับการออกแบบมาเพื่อนักเล่นเกมส์ ด้วยความสวยงามของตัวบอร์ดเองและสำคัญที่สุดคือจุดเด่นในการ Overclock ซึ่งขาโหดนั้นคงจะทราบเป็นอย่างดี นี่เองครับที่ทำให้ Motherboard ในซีรีย์ ROG’s นั้นได้รับความนิยมอย่างสูง
.

ASUS Website

1 27 2012 10 45 00 pm ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard1 27 2012 10 46 19 pm ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

AIDA64 Details

aida spec ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

รายละเอียดของ Feature และจุดเด่นของ Rampage IV Extreme นั้นอ่านกันไม่หมดจริงๆ

..

————————————————–

.

Mother Board Appearance

.

1 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

กล่องสีสดและแลดูดุดันมาก นี่ก็เป็นเอกลักษณ์ของ ROG’s Series เลย

.

2 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

กล่องใหม่กริ๊บ Feature สวยสดงดงามและอลังการ

.

3 ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardFeature เด่นของ Rampage IV Extreme เลยครับสำหรับความสามารถในการ Overclock

.4 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

แง้มฝากกล่องออกมาก็จะพบกับตัวบอร์ดกันเลย

.

5 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

อุปกรณ์ที่มากับกล่องครับ
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)

.6 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

กล่องชั้นบนจะเป็นกล่องใส่ Motherboard ครับ

7 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

คู่มือและอุปกรณ์ที่เรียกว่า OC KEY สำหรับต่อเชื่อมเพื่อ Overclock และ Monitor ค่าต่างๆที่เกี่ยวกับการ Overclock ครับ

.

8 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardเพียบ

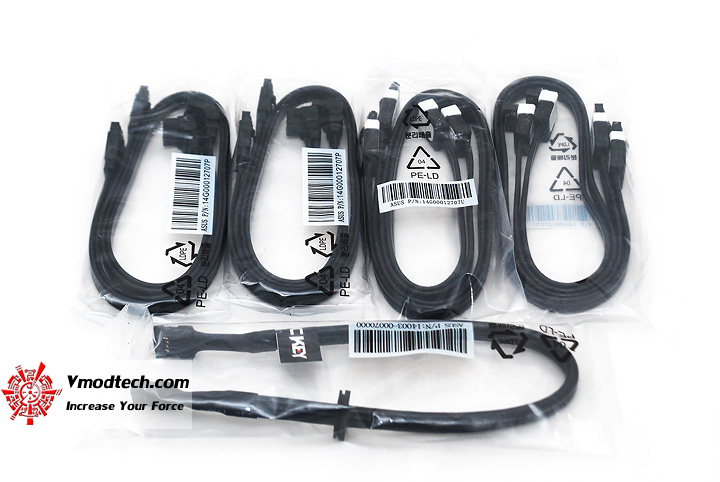

.9 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardสาย SATA และสายเชื่อมต่อกับ OC KEY

.

10 ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardRampage IV Extreme หน้าตรงครับ ความสูงของบอร์ดนั้นตามมาตรฐาน ATX เป๊ะครับ แต่ด้านกว้างจะมากกว่านิดหน่อยประมาณสองเซนติเมตร

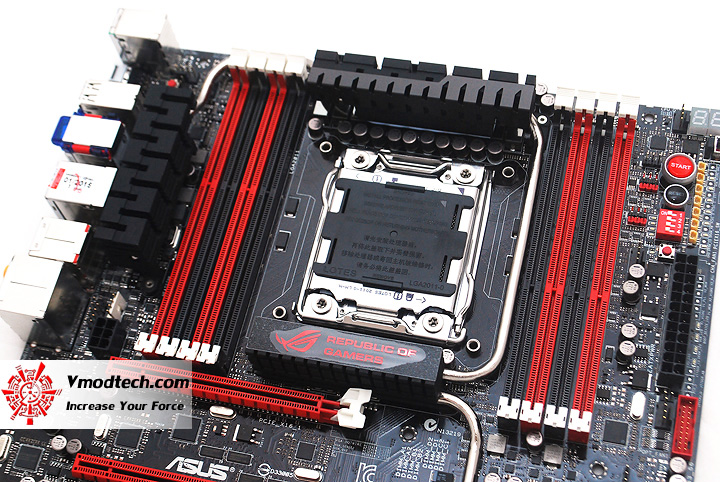

110 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardตรงนี้ก็เป็น Socket LGA 2011 ขนาบข้างด้วย Memory Slot ที่สามารถรับแรมได้ทั้งหมดแปดแถวเลย

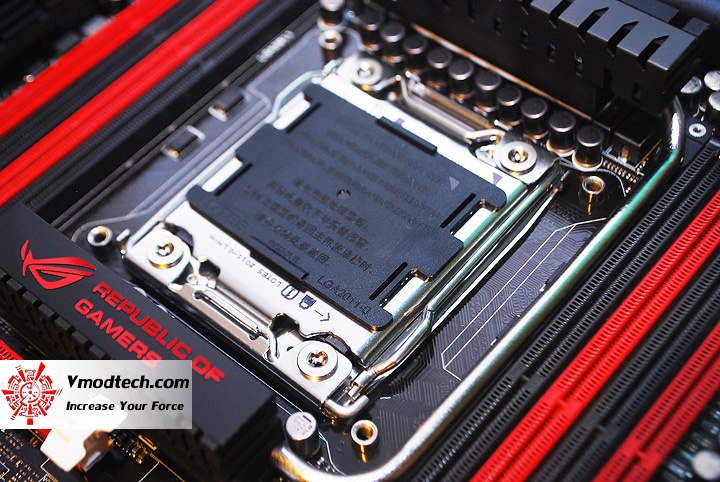

111 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardใกล้ๆกับบริเวณ LGA 2011 Socket ครับ

.

————————————————–

.

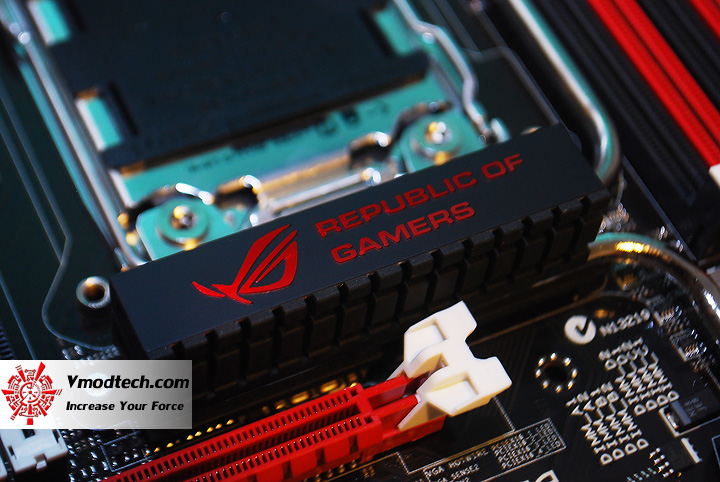

112 ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardHeatsink ตรงกลางบอร์ด ก็จะเป็นสัญลักษณ์ ROG Series

12 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard4 Ways SLI หรือ CFX กันได้เลย

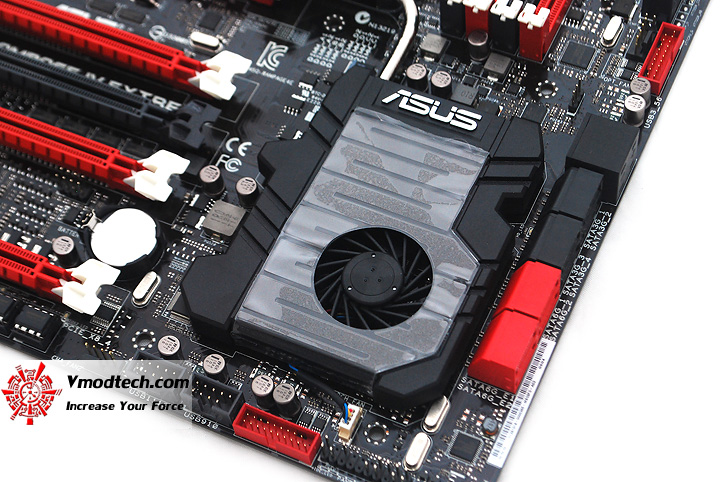

13 ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardHeatsink ของ Chipset X79 ครับ มีพัดลมตัวจิ๋วรอบจัดหนึ่งตัวครับ พัดลมตัวนี้เสียงดังเหมือนกันครับ

.

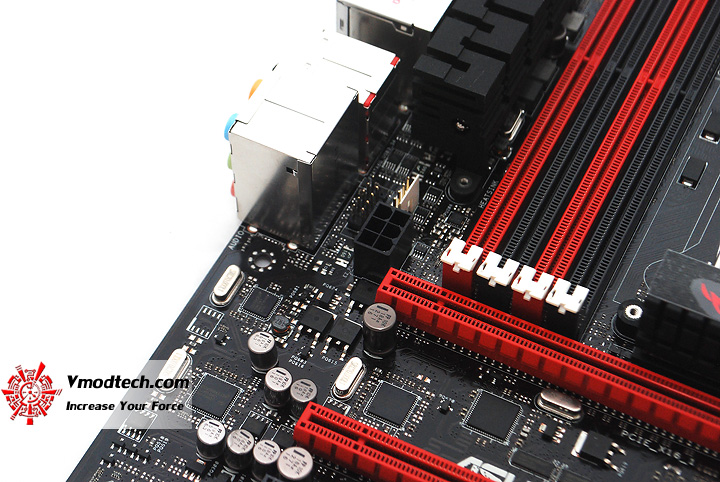

14 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardมีช่องเสียบไฟด้วยหัวหกพินแบบ PCI Express หนึ่งหัว รองรับการ SLI/CFX ที่สี่ใบครับ แนะนำว่าเสียบไว้ด้วยนะครับหากมีการ์ดเกินสองใบขึ้นไป

.15 ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardSATA Port ก็มีทั้งหมดแปดช่องครับ โดยจะเป็น SATA 6G สี่และ SATA 3G อีกสี่ครับ

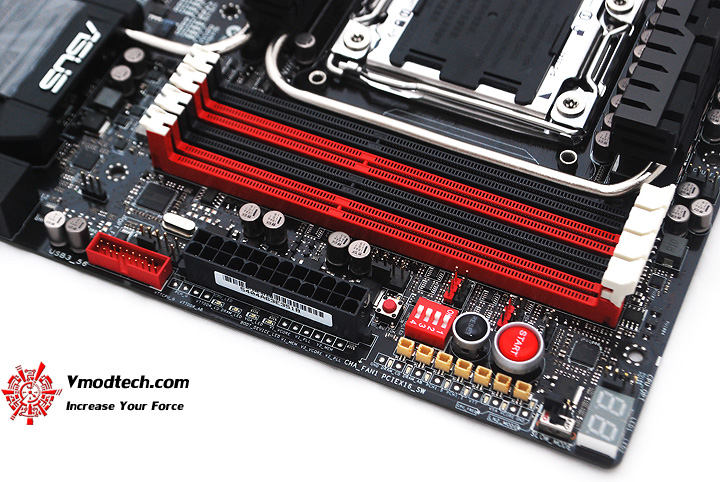

16 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardบริเวณที่ออกแบบไว้สำหรับนัก Overclock ขาโหดครับ สำหรับจุดวัดไฟและโมไฟการ์ดจอ รวมถึงสวิทซ์เปิด/ปิด ดิฟสวิทซ์สำหรับเปิด/ปิด Slot PCI Express ครับ

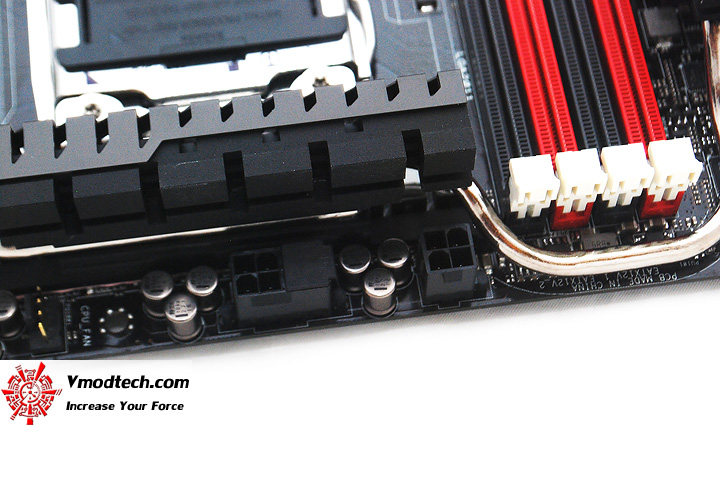

18 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardช่องเสียบไฟเข้า CPU ครับ จะมีสองช่องคือช่องแปดพิน ซึ่งจำเป็นต้องใช้ และอีกช่องเป็นสี่พินอันนี้เอาไว้เสียบเพิ่มกรณีจะเล่นโหดๆ

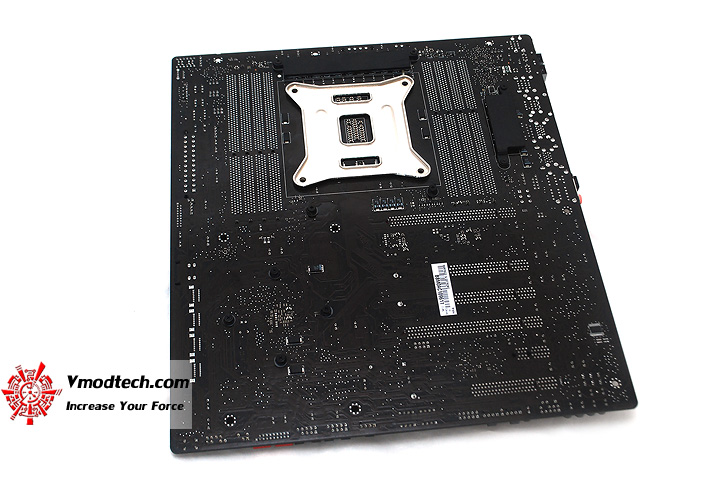

.19 ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardBack Plate ของ LOTES ธรรมดาๆที่ติดมากับบอร์ดครับ

.20 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)

21 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard X-Socket ครับ โดยทาง ASUS ได้แถม backplate ของ Socket 1366 มาด้วยเพื่อให้เราใช้ชุดระบายความร้อน ไม่ว่าจะเป็นชุดน้ำหรือว่าชุดจับยึดของการระบายความร้อนอื่นๆที่เคยใช้ได้กับ 1366 ไม่ต้องเสียตังอีกรอบครับ ดีจริงๆ

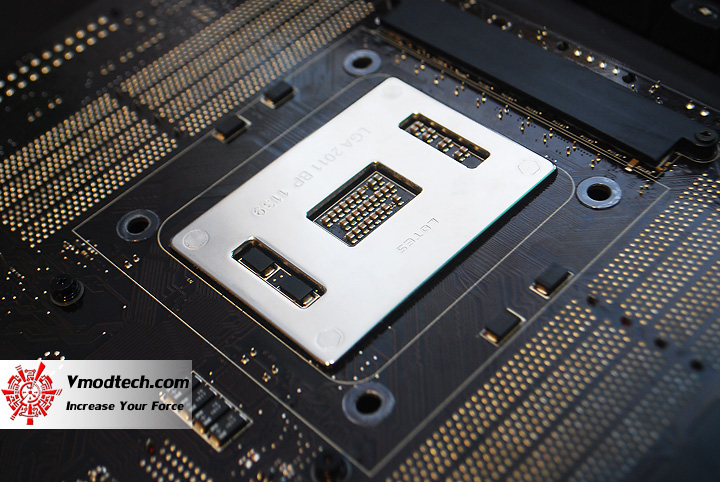

22 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardผมได้ทำการเปลี่ยน Backplate แล้วนะครับภาพนี้

.

————————————————–

.

System Configuration

SYSTEMS
.CPU ..Intel Core i7 3930K
.Motherboard ..ASUS RAMPAGE IV EXTREME
.Memory ..G.SKILL RipjawsZ F3-17000CL9Q-16GBZH 4GB x 4
.Graphic Card ..NVIDIA GTX580
.Harddisk ..OCZ AGILITY 3 120 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..SilverStone Strider ST1000 Watt
.Operating System. ..Windows 7 Ultimate 64-bit

อุปกรณ์หลักก็เปลี่ยนหมดครับสำหรับปี 2012 ของผม

dsc 2361 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard.

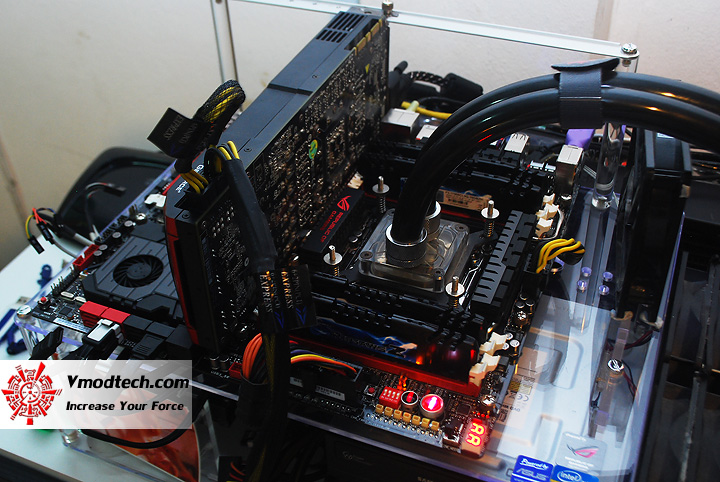

dsc 2362 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardงามหยดกันจริงๆ

dsc 2363 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard เมื่อวางบน Torture Bed ของผมแล้วมีความรู้สึกว่า โหด สาดดดดดดดด เดี๋ยวไปดูครับว่ามันจะลากไปมั๊ย หรือว่าอ่อน

.

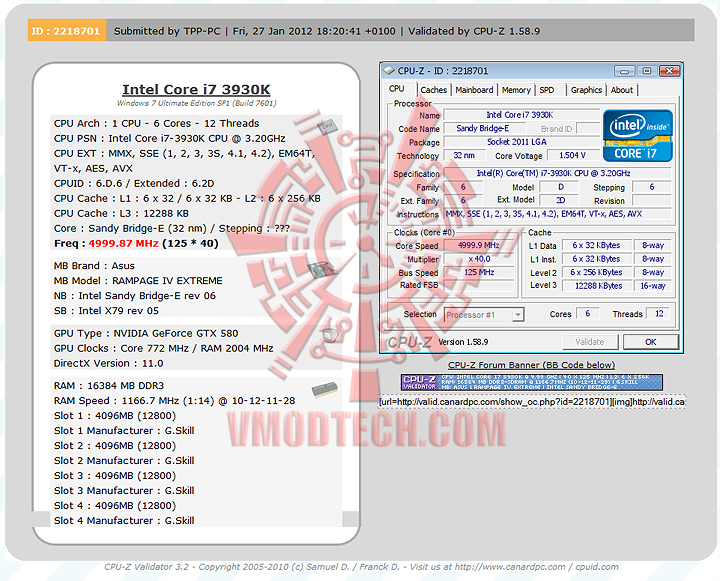

Validate Linkvalidate ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardจัดไปพอประมาณครับที่ BCLK 125 x 40 = 5,000 MHz หรือว่าห้ากิ๊กถ้วนๆครับ ง่ายดี

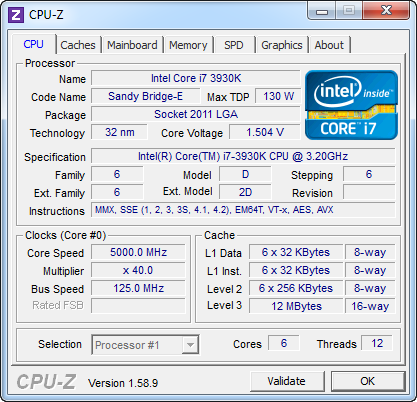

cpu1 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard.

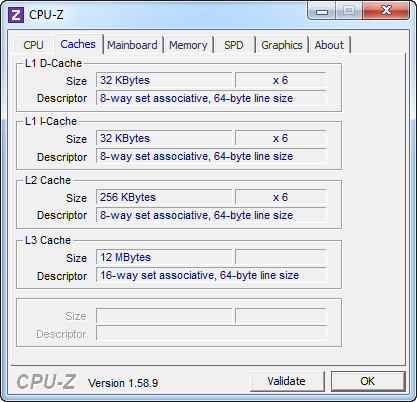

cpu2 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

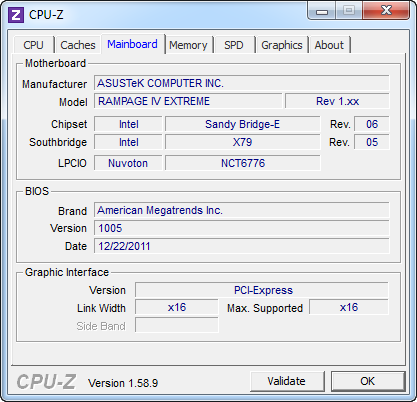

cpu3 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard
.

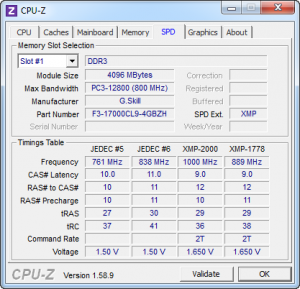

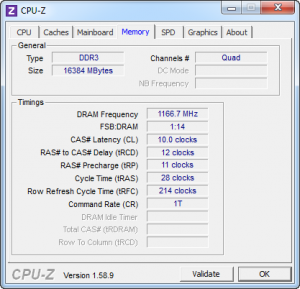

cpu4 300x289 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard .. cpu5 300x289 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

บัสแรมก็สูงพอสมควรครับ

.

gpuz ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard
การ์ดจอที่นำมาร่วมเทสครับ Overclock ก็ยังเป็นตัวเดิมครับคือ Nvidia GTX580 นั่นเอง

.

————————————————–

.

.SuperPI Suites

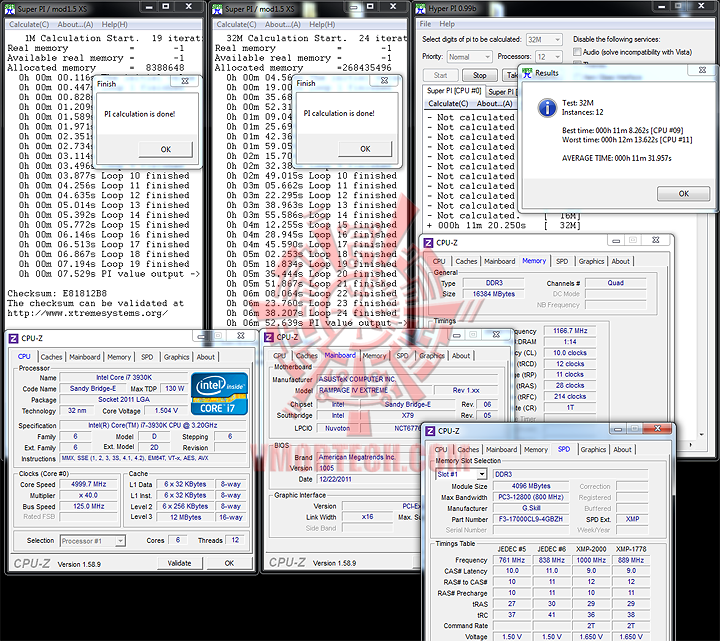

superpi ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardเร็วจริงๆครับสำหรับ SuperPI Series

PCMark Vantage

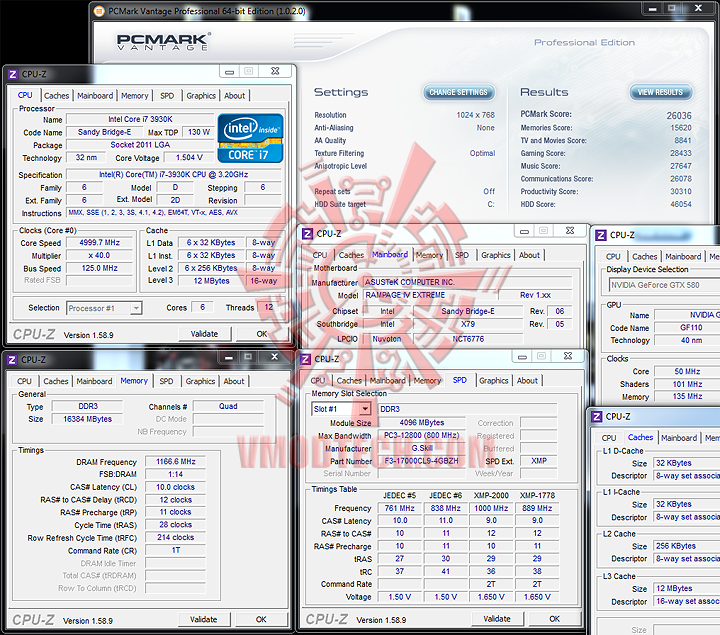

pcmarkvantage ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardคะแนนดีมาก
.

Cinebench R11.5

r115 cpu ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

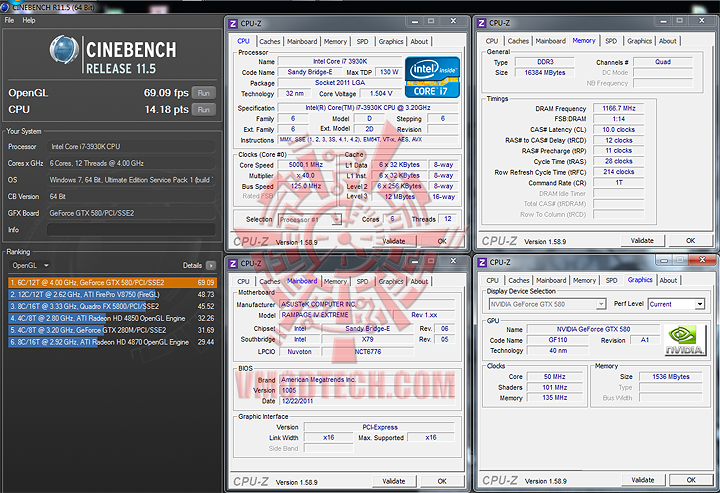

r115 opengl ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard .
ดูจากภาพนะครับ ไม่กล้าบรรยายกับคะแนน CPU multi-thread
.

.

————————————————–

.
AIDA 64 Benchmark

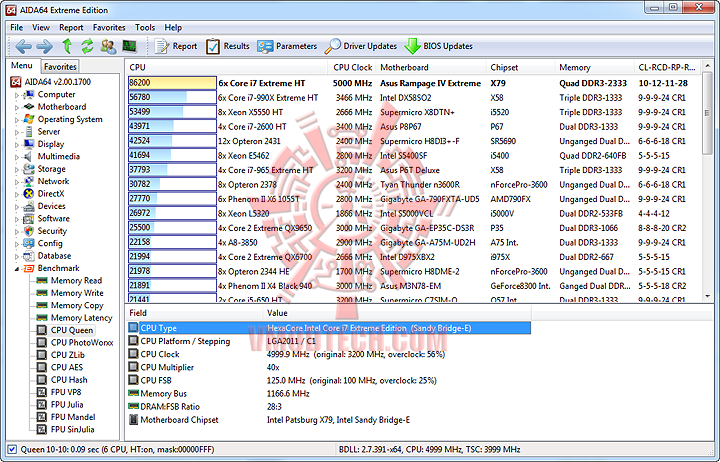

1cpuqueen ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard.2cpuphotoworxx ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

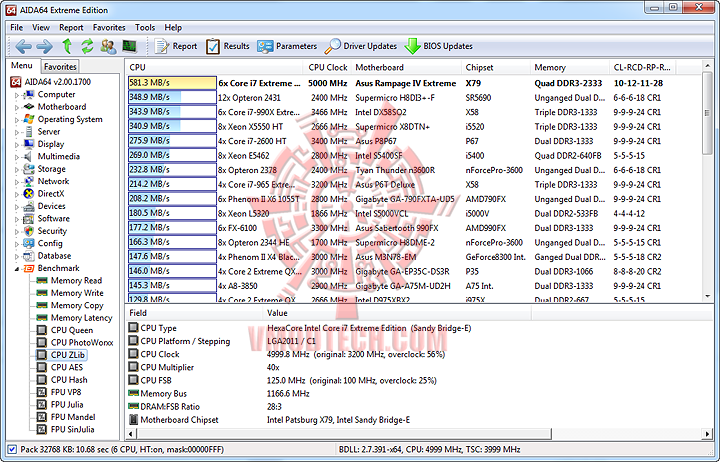

3cpuzlib ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

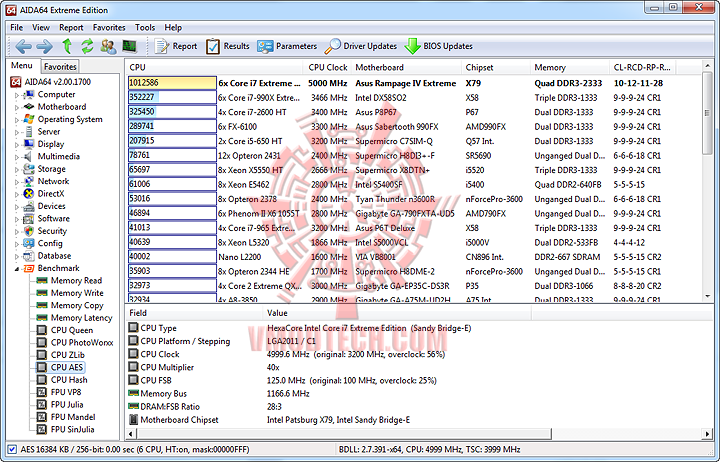

4cpuaes ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

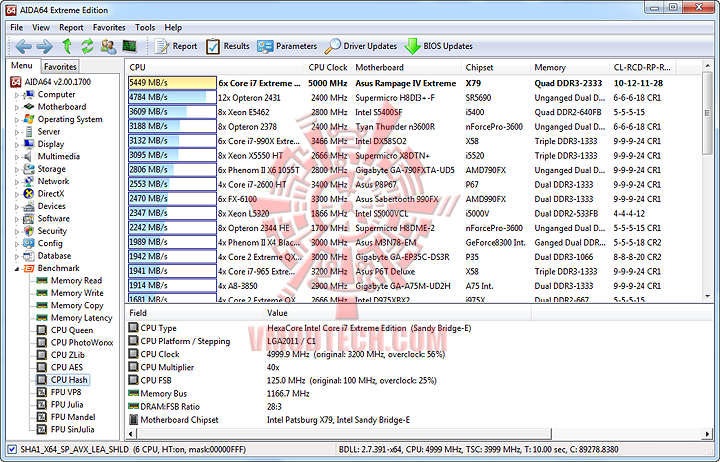

5cpuhash ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

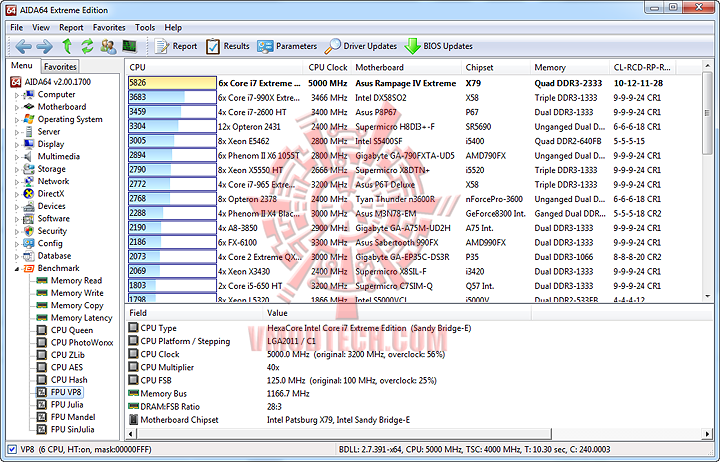

6fpuvp8 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

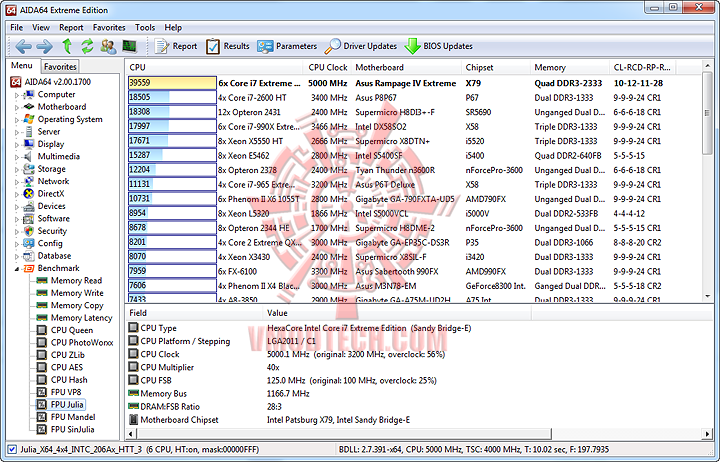

7julia ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

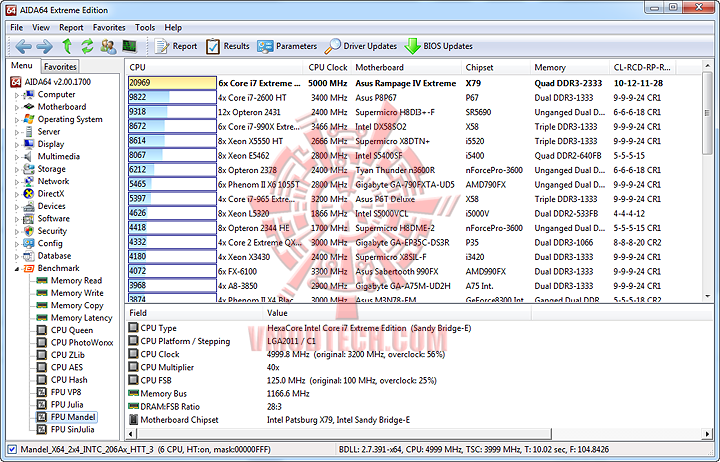

8mandel ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

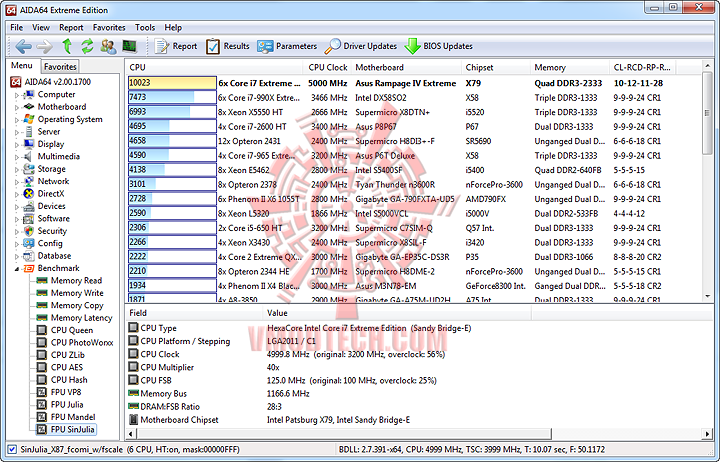

9sinjulia ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardแรงยกแก๊งกันไปครับ

..
Cache and Memory

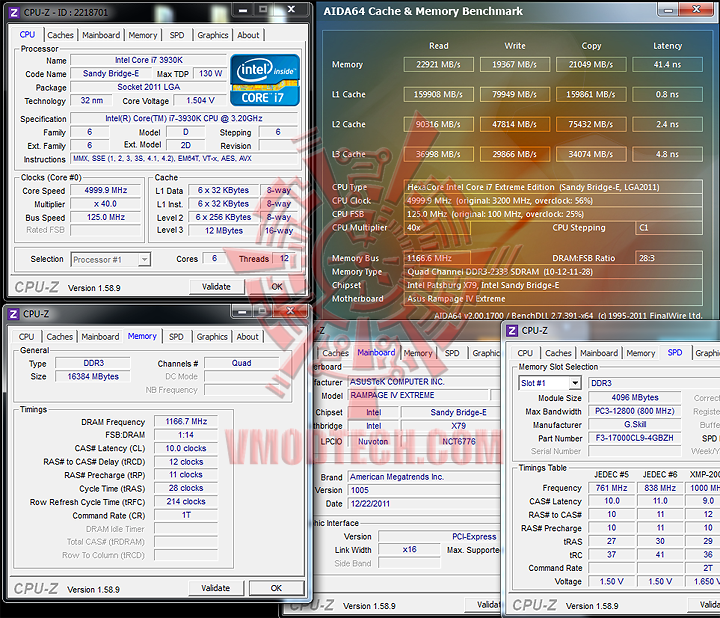

aida cache and mem ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardดู Mem Bandwidth แล้วอาจจะไม่แรงมาก แต่ว่าโหดครับ

.

————————————————–

X264 FHD Benchmark

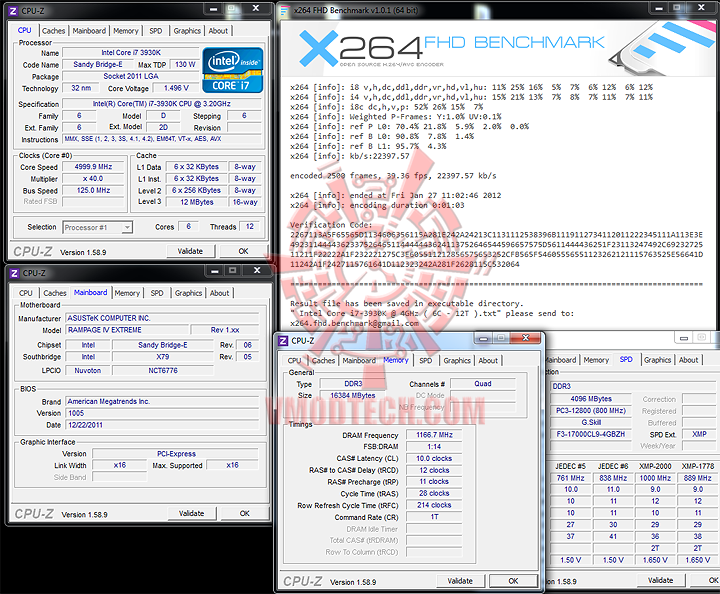

x264 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardแรงจริงๆสำหรับ X265 FHD Benchmark ที่ได้เกือบๆ 40 fps

WinRAR Benchmark

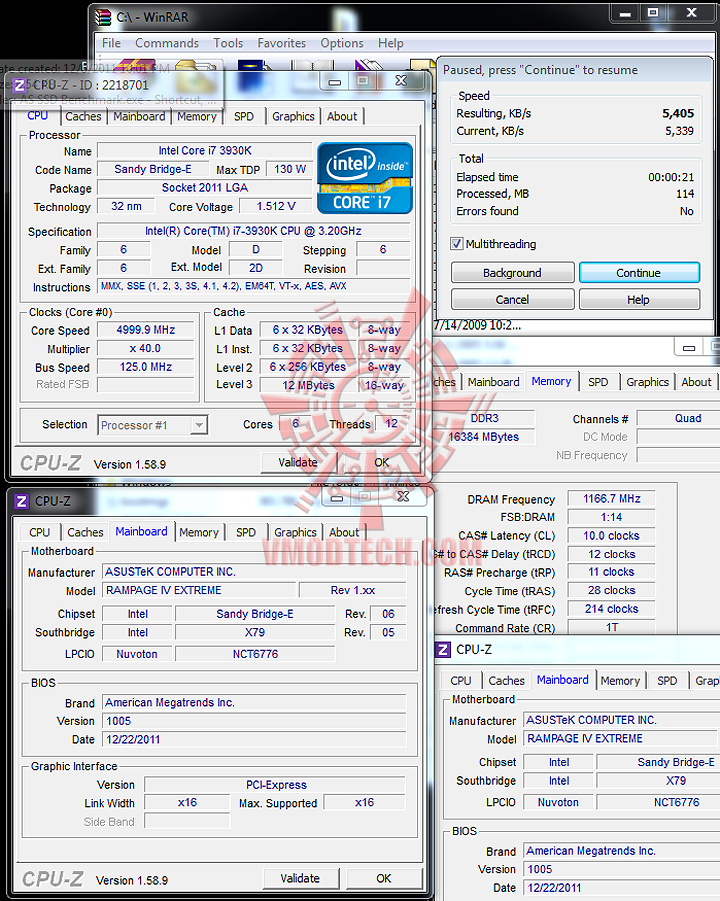

winrar ASUS RAMPAGE IV EXTREME LGA 2011 MotherboardWinRAR ก็ห้าพันกว่าๆ แรงใช้ได้ครับ

Other Benchmark

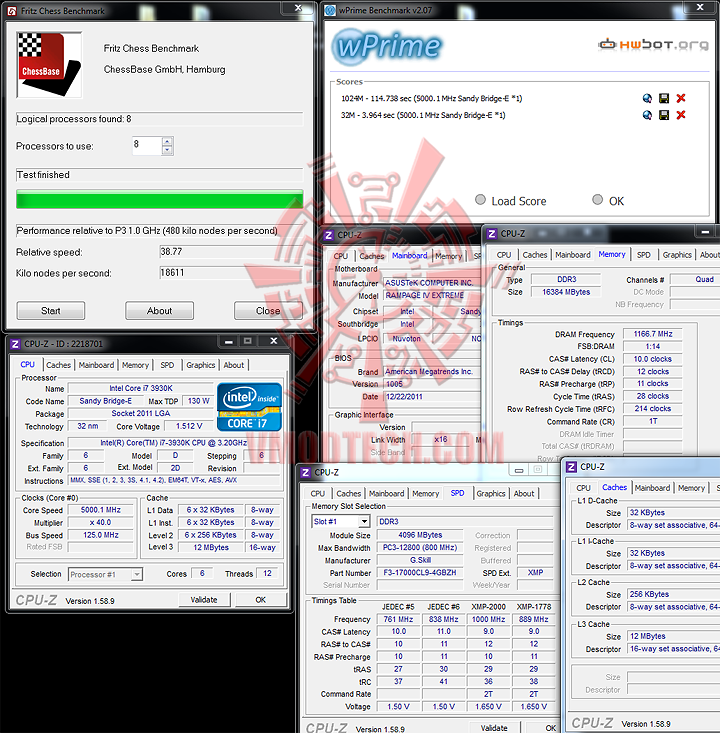

generalbench ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardแรงกันทั้งแก๊งครับ

.d

————————————————–

.
3DMark Benchmark

3DMark 06

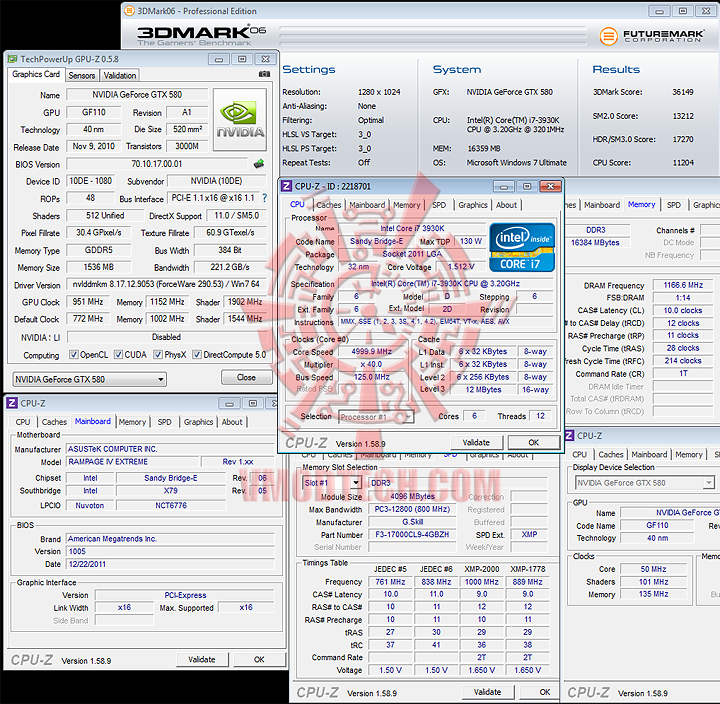

3d06 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard36149 คะแนนครับ แจ๋ว

.3DMark Vantage

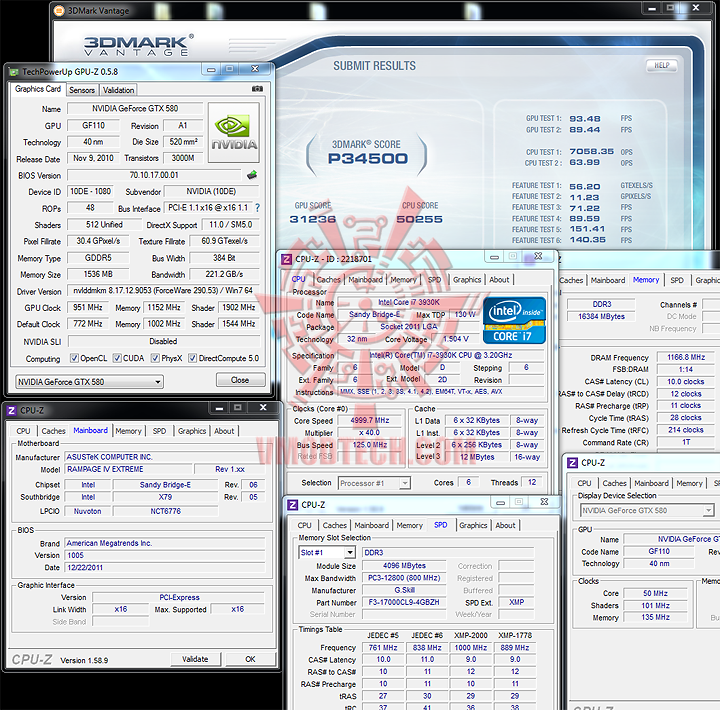

3dvantage ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard34500 แต้มสวยจริงๆ

3DMark 11

3d11 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardแปดพันกว่าๆ ได้ตามมาตรฐานเลย

.

————————————————–


..
Conclusion

.

main1 ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

เรียบร้อยครับสำหรับ Motherboard RAMPAGE IV EXTREME จาก ASUS นั้น ก็ถือว่าเป็น Motherboard ราคาแพงที่มาพร้อมกับความสวยงามตามมาตรฐาน ROG’s Series ครับ ซึ่งนอกจากความสวยงามแล้ว ความสามารถในการ Overclock นั้นก็ไม่เป็นสองรองใครเลย จากผลการทดสอบแบบเต็มสูบนั้นจะแสดงให้เห็นความแรงที่มาพร้อมกับความสวยงามทุกจุด แต่อย่างที่ทราบๆกันครับว่า ค่าที่ผม Overclock ในบทความนี้ยังไม่สุดแน่นอน ต้องเผื่อพื้นที่เอาไว้ซักนิดเพราะ CPU ยังมีน้อย วัยรุ่นกลัวรอนาน ก็เอาเป็นว่าใครรัก Motherboard ในซีรีย์นี้ก็จัดไปเลยครับ ไม่เสียดายเงินแน่นอน

.

เชนรูปหล่อ คุณพ่อ ตกมย.

31 มกราคม 2555

.

vmod award performance good ASUS RAMPAGE IV EXTREME LGA 2011 Motherboardvmod award innovation good ASUS RAMPAGE IV EXTREME LGA 2011 Motherboard

.

.
