ASUS ROG MAXIMUS VIII GENE Motherboard Review

/ บทความโดย: Venom-Crusher , 12/09/2015 00:01, 18,116 views / view in EnglishEN
«»
Share

maximus viii gene ASUS ROG MAXIMUS VIII GENE Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานสำหรับชาวเกมเมอร์ได้อย่างครอบคลุมทุกๆความต้องการ แต่กลับมาในขนาดเล็กกระทัดรัด Micro-ATX เพียงเท่านั้น จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VIII GENE และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

s1 ASUS ROG MAXIMUS VIII GENE Motherboard Review

s2 ASUS ROG MAXIMUS VIII GENE Motherboard Review

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VIII GENE Appearance

Package & Bundle

dsc 9000 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีแดงหม่นตามสไตล์ ASUS ROG กันอีกเช่นเคย

dsc 9022 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ฝากล่องสองชั้น บรรยายสรรพคุณกันมากมาย

dsc 9031 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 9038 ASUS ROG MAXIMUS VIII GENE Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย ASUS CPU Installation Tool ที่ช่วยให้เราใส่ซีพียูเข้าบอร์ดได้ง่ายขึ้น โดยไม่ต้องเสี่ยงกับการที่ใส่แล้ว ขอซีพียูงอเสียหายกันอีกต่อไป

dsc 8038 ASUS ROG MAXIMUS VIII GENE Motherboard Review

เดี๋ยวผมจะสาธิตการใส่ ASUS CPU Installation Tool กันให้ชมสักเล็กน้อยนะครับ

dsc 8040 ASUS ROG MAXIMUS VIII GENE Motherboard Review

จับคว่ำแล้วก็กดซีพียูเข้าไปให้เขี้ยวพลาสติกล็อคตัวซีพียูไว้ที่เขี้ยว 4 เขี้ยวตามรูปเลยครับ

dsc 8044 ASUS ROG MAXIMUS VIII GENE Motherboard Review

พอใส่เสร็จก็เอาไปใส่เข้าไปในซ็อคเก็ตซีพียูแบบง่ายๆตามรูปเลยครับ

dsc 8050 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ปิดฝาครอบซีพียูทับไปเลยง่ายๆตามรูป งานนี้ไม่มีใส่พลาดขาซีพียูงออีกต่อไปอย่างแน่นอนครับ

Motherboard Appearance

dsc 9043 ASUS ROG MAXIMUS VIII GENE Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเทาแดงดุดัน ตามคอนเซปต์ใหม่ล่าสุดของบอร์ดในตระกูล ASUS ROG ครับ

dsc 9054 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำเงางาม พร้องเพลทโลหะระบายความร้อนให้ด้านหลังภาคจ่ายไฟครับ

dsc 9112 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ภาคจ่ายไฟขนาดรวม 10 เฟสจัดเต็มครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 9125 ASUS ROG MAXIMUS VIII GENE Motherboard Review

dsc 9115 ASUS ROG MAXIMUS VIII GENE Motherboard Review

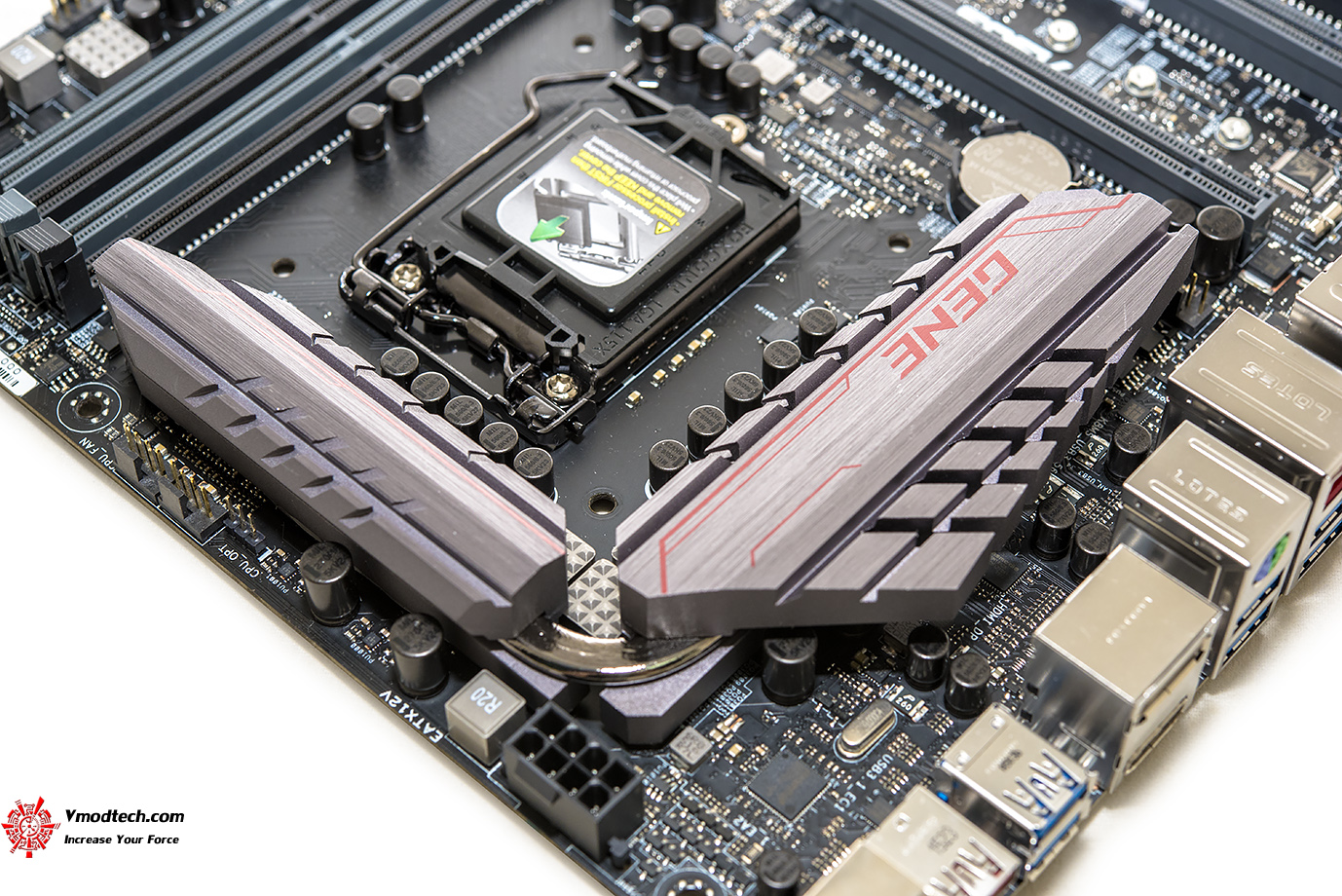

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พิน จัดเต็มกันเลยนะครับ

dsc 9118 ASUS ROG MAXIMUS VIII GENE Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 9127 ASUS ROG MAXIMUS VIII GENE Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ MemOK และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

dsc 9110 ASUS ROG MAXIMUS VIII GENE Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี แถมตรงโลโก้ตาจะเป็นไฟ LED สีแดงด้วยนะครับ

dsc 9080 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 6 ช่องทางครับ

dsc 9130 ASUS ROG MAXIMUS VIII GENE Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 3.0/2.0 X4 Slot อีก 1 ช่องทางครับ และบริเวณนี้ยังมีจุดเชื่อมต่อกับ M.2 SATA EXPRESS ที่ใส่ได้หลายขนาดมากๆครับ แถมด้วยระบบเสียงเทพ SupremeFX เวอร์ชันล่าสุดปี 2015 อีกด้วยนะครับ และปิดท้ายบริเวณนี้ด้วยสวิทซ์ START , RESET , RETRY BUTTON & SAFE BOOT บนบอร์ดด้วยครับ ครบเครื่องจริงๆ

dsc 9101 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

————————————————–

SYSTEMS
.CPU ..6th Generation Intel® Core™ i7-6700K
.Motherboard ..ASUS ROG MAXIMUS VIII GENE
.Memory ..Apacer BLADE DDR4 3600 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk ..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 9189 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

dsc 9199 ASUS ROG MAXIMUS VIII GENE Motherboard Review

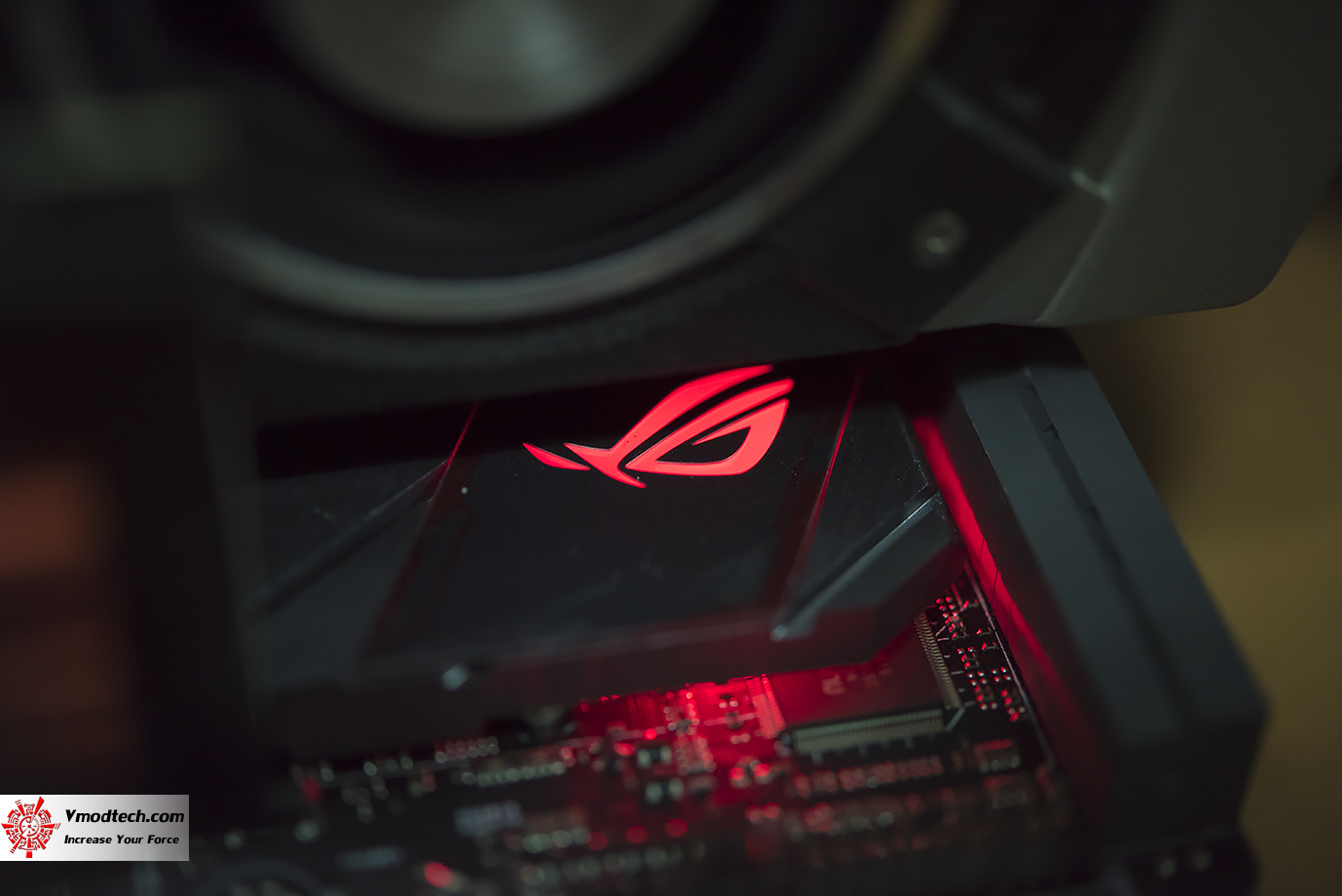

จะมีไฟสีแดงสว่างสวยงามบริเวณซิงค์ชิปเซต Z170 ด้วยนะครับ

dsc 8169 ASUS ROG MAXIMUS VIII GENE Motherboard Review

งานนี้ทางเราก็ได้รับการสนับสนุนจาก Apacer ให้หน่วยความจำสเป็คสุดเทพ Apacer BLADE DDR4 3600 8GB Kit มาใช้ร่วมในการทดสอบด้วยนะครับ แรงแน่นอนงานนี้

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,890MHz Bclk 101.88MHz

NB Freq. 4,788MHz DDR4 3,667MHz 18-19-19-42-2T

va ASUS ROG MAXIMUS VIII GENE Motherboard Review

Validation link >>Click<<

c1 ASUS ROG MAXIMUS VIII GENE Motherboard Review

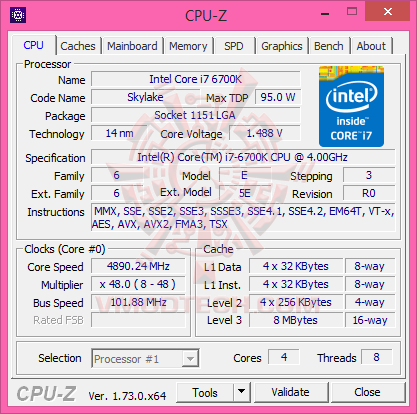

ไม่ให้เป็นการเสียเวลาเราไปโอเวอร์คล็อคกันเลยดีกว่า จัดไปครับ 4.89GHz อย่างมีเสถียรภาพสุดๆ

c2 ASUS ROG MAXIMUS VIII GENE Motherboard Review

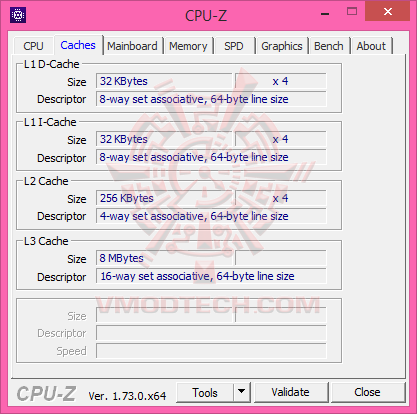

ขนาดแคชต่างๆของซีพียูรุ่นนี้ จะมีขนาดเท่ากับ 4th Generation Intel® Core™ i7-4770K-4790K เลยนะครับ

c3 ASUS ROG MAXIMUS VIII GENE Motherboard Review

c4 ASUS ROG MAXIMUS VIII GENE Motherboard Review

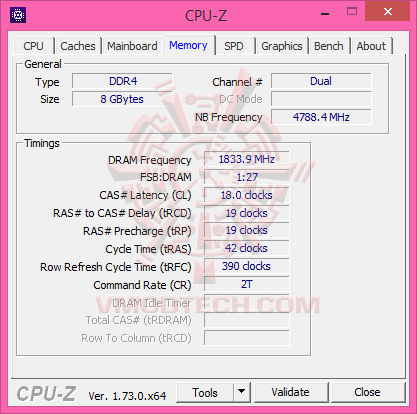

ส่วนแรมก็จัดกันไปเบาะๆที่ความเร็วสูงถึง 3,667MHz 18-19-19-42-2T ตามด้วยความเร็วของ Cache ที่วิ่งได้ที่ 4.788GHz

c5 ASUS ROG MAXIMUS VIII GENE Motherboard Review

c6 ASUS ROG MAXIMUS VIII GENE Motherboard Review

c7 ASUS ROG MAXIMUS VIII GENE Motherboard Review

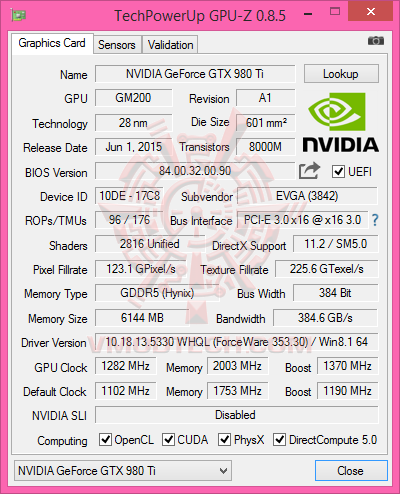

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

c8 ASUS ROG MAXIMUS VIII GENE Motherboard Review

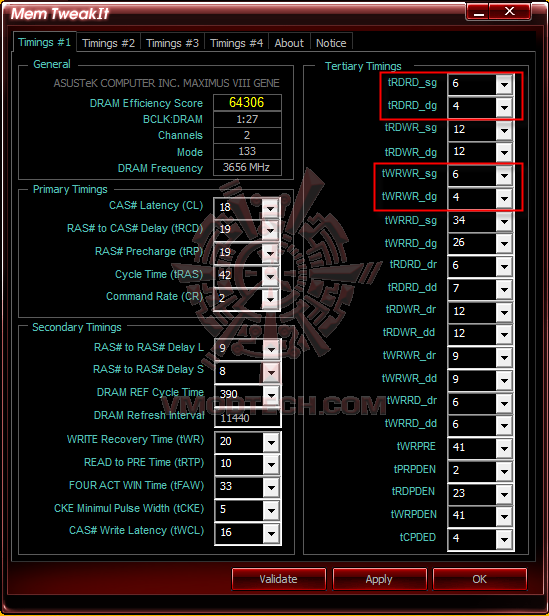

วันนี้จะมาบอกกล่าววิธีอัดประสิทธิภาพของ DDR4 ให้ได้สูงๆนะครับ ง่ายๆเลยนะครับ ค่าอื่นๆไม่ต้องไปสนใจเลยนะครับ ปล่อยได้ปล่อยเลยเพื่อความเสถียร เพราะว่ามีผลน้อยมากๆ แต่ให้พยายามกดค่า 4 ค่า ในสี่เหลี่ยมสีแดงในรูปให้ได้ดังรูปนะครับ อย่าให้เกินนี้แรงแน่นอนครับทุกการทดสอบ และถ้ายิ่งกดต่ำกว่านี้ได้ ก็จะยิ่งแรงมากขึ้นไปอีกครับ

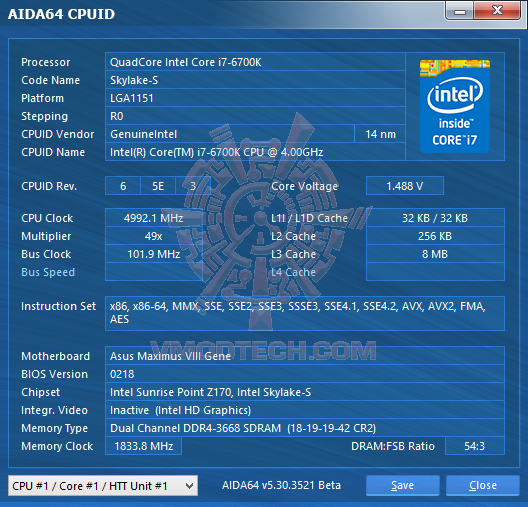

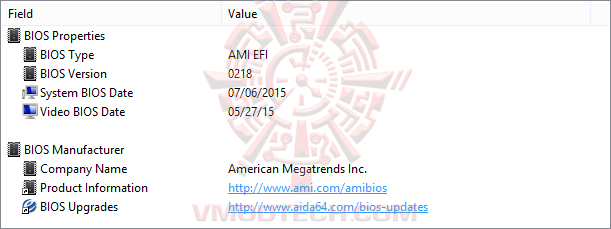

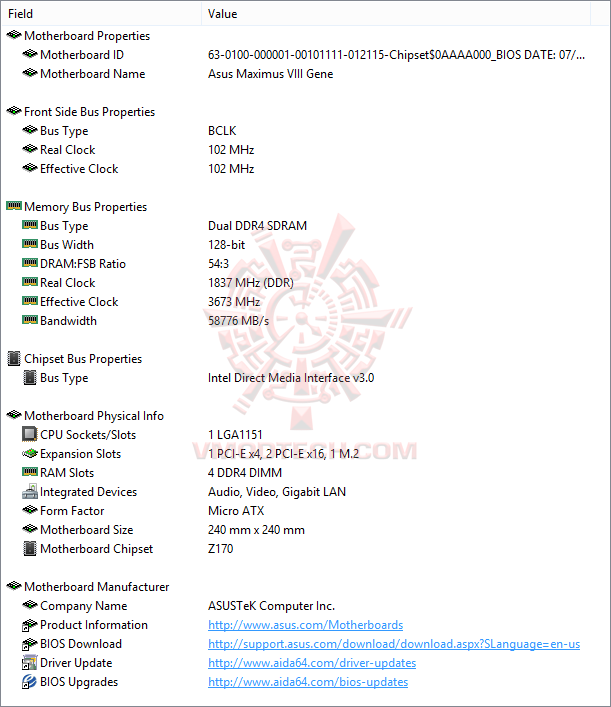

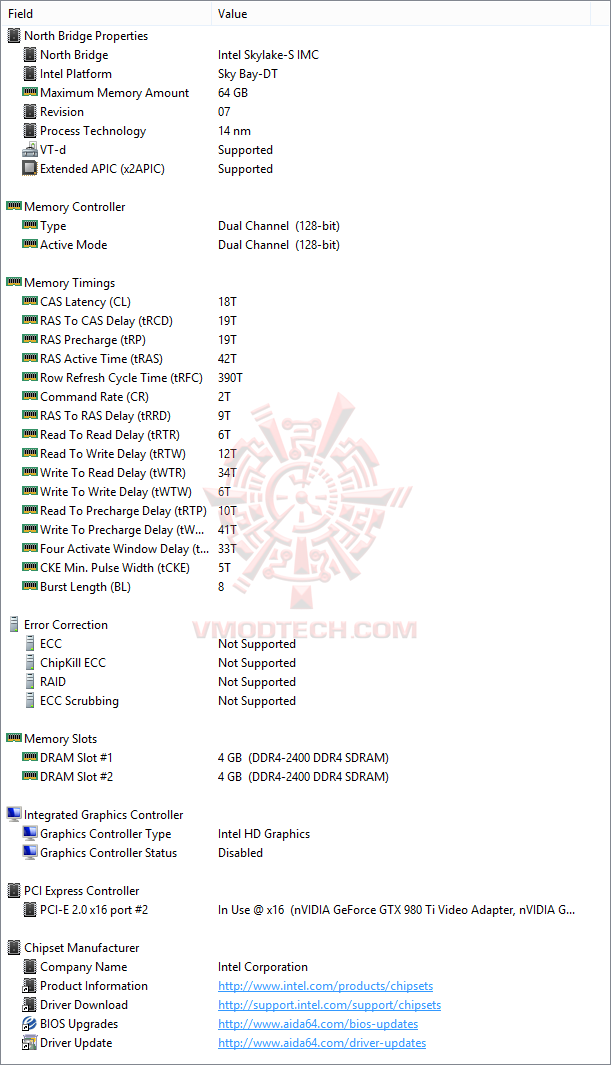

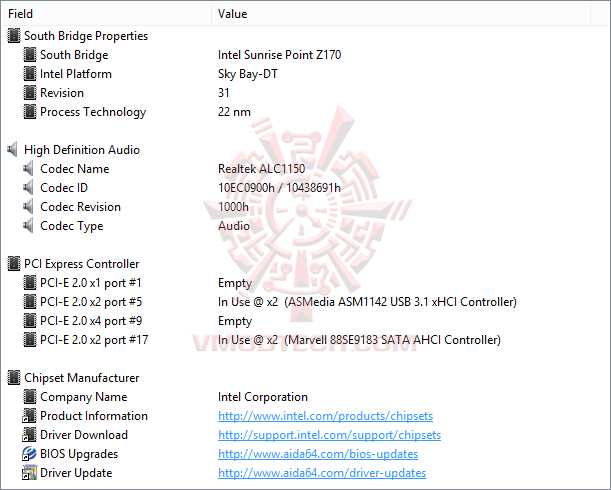

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ed2 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ed3 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ed4 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ed5 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS ROG MAXIMUS VIII GENE Motherboard Review

hpi 2 ASUS ROG MAXIMUS VIII GENE Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างสุดยอดอีกด้วยครับ เวลาเฉลี่ยที่ 9 นาที 14.417 วินาที 8 หัวพร้อมกัน แรงสุดยอดจริงๆ

————————————————–

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VIII GENE Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VIII GENE Motherboard Review

X264 FHD Benchmark เร็วแรงเยี่ยมระดับสุดยอดของซีพียูควอดคอร์ที่ 36.50 FPS งานนี้ทิ้ง Haswell ที่ความเร็วพอๆกันไปถึง 4 FPS สบายๆครับ สุดยอดดด

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CINEBENCH R10

c10 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CINEBENCH R15

c15 ASUS ROG MAXIMUS VIII GENE Motherboard Review

PCMark 7

pcm7 ASUS ROG MAXIMUS VIII GENE Motherboard Review

แรงระเบิดเช่นเดิมครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VIII GENE Motherboard Review

งานนี้เมโมรี่แบนวิดธ์แรงทะลุ 47-55K กันเลยครับ

CPU Queen

e2 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CPU ZLib

e4 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VIII GENE Motherboard Review

CPU Hash

e6 ASUS ROG MAXIMUS VIII GENE Motherboard Review

FPU VP8

e7 ASUS ROG MAXIMUS VIII GENE Motherboard Review

FPU Julia

e8 ASUS ROG MAXIMUS VIII GENE Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VIII GENE Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 ASUS ROG MAXIMUS VIII GENE Motherboard Review

3DMark 05

05 ASUS ROG MAXIMUS VIII GENE Motherboard Review

3DMark05 แรงไส้แตกทะลุหกหมื่น!!!

3DMark 06

06 ASUS ROG MAXIMUS VIII GENE Motherboard Review

3DMark Vantage

07 ASUS ROG MAXIMUS VIII GENE Motherboard Review

3DMark 11

11 ASUS ROG MAXIMUS VIII GENE Motherboard Review

Validation link >>Click<<

3DMark (2013)

13 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS ROG MAXIMUS VIII GENE Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VIII GENE Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.7 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VIII GENE Motherboard Review

————————————————–

Conclusion

dsc 9043 ASUS ROG MAXIMUS VIII GENE Motherboard Review

ก็มาถึงบทสรุปของการทดสอบของ ASUS ROG MAXIMUS VIII GENE + 6th Generation Intel® Core™ i7-6700K ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและการใช้งานที่ครอบคลุมอย่างดีเยี่ยม ที่มากันในขนาดเล็กกระทัดรัด โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,890MHz Bclk 101.88MHz NB Freq. 4,788MHz DDR4 3,667MHz 18-19-19-42-2T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VIII GENE Motherboard Reviewvmod award value best ASUS ROG MAXIMUS VIII GENE Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VIII GENE Motherboard Review

.
