p8p67pro Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

สวัสดีครับ สำหรับในวันนี้ผมก็มีมาเธอร์บอร์ดจากทาง ASUS ที่มากันใน Platform ใหม่ล่าสุดของอินเทล นั่นก็คือ LGA1155 Sandy Bridge มาให้ชมกันอีกหนึ่งรุ่นนะครับ โดยมาเธอร์บอร์ดรุ่นนี้จะมากันในชื่อรุ่น ASUS P8P67 PRO ซึ่งก่อนอื่นเราไปชมสเป็คต่างๆของตัวมาเธอร์บอร์ดตัวนี้กันก่อนนะครับ

P 500 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

Overview

Dual Intelligent Processors 2 with DIGI+ VRM

DIP2 Logo Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRODigital Power Design: The New Standard
The world’s first Dual Intelligent Processors from ASUS pioneered the use of two onboard chips - EPU (Energy Processing Unit) and TPU (TurboV Processing Unit). New generation Dual Intelligent Processors 2 with DIGI+ VRM digital power design launch control into a new era.

The digital architecture delivers twice the precision power, intelligently adjusting PWM voltage and frequency modulation with minimal power loss through BIOS tuning and an exclusive user interface to increase the board’s overclocking range while performance reaches its full potential. It also adjusts VRM frequencies dynamically, cutting radiation interference by half and decreasing Vcore power noise for CPU to enhance system stability through enabling VRM spread spectrum. ASUS DIGI+ VRM digital power design empowers users with superior flexibility and perfect precision to ensure optimized performance, extreme system stability and greater power efficiency.

DigiVRM pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

DIGI+ VRM

Herald the Arrival of a New Digital Power Design Era
VRM, or voltage regulator modules, are considered among the most essential motherboard design components. They supply the voltage demanded by the CPU, and a good VRM must intelligently detect actual CPU power draw to provide precise power accordingly. ASUS DIGI+ VRM is an innovative, industry-leading technology that fully integrates Intel® VRD12 specifications on a native level, greatly enhancing power to go far beyond the limits of analog designs.

ASUS DIGI+ VRM design features a digital programmable microprocessor onboard and upgrades motherboard power delivery to a digital standard. The 12+2 digital architecture delivers twice the precision power, intelligently adjusting PWM voltage and frequency modulation with minimal power loss through BIOS tuning and exclusive user interface to increase over-clocking range while performance reaches its full potential. It also adjusts frequencies dynamically, cutting radiation interference by half to enhance system stability through enabling spread spectrum. The DIGI+ VRM digital power design empowers users with superior flexibility and perfect precision to ensure optimized performance. extreme system stability, and greater power efficiency.

Low Radiation pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

Advantages of ASUS DIGI+ VRM Digital Power Design
Unlike previous VRD versions, Intel® VRD12 uses digital signals (SVID). To ensure perfect power delivery, ASUS specially designed DIGI+ VRM to sync completely with this new technology.

  • Digital Power pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROFaster sensing and response: ASUS DIGI+ VRM acts as a digital controller to perfectly match digital power signal (SVID) requests from the CPU, eliminating digital-to-analog conversion lag.
  • Better cooling: exclusive dual driver and MOS design doubles the heat dissipation area with expanded cooling surfaces for improved thermal performance. Spacing components out over a wider area speeds up cooling to enhance reliability and stability.
  • Super Cool VRM pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO2X CPU power supply: the same exclusive dual driver and MOS design also provides twice the CPU power supply with two complete power stages. This results in far greater phase load tolerances, so the CPU never has to wait for power to arrive, increasing performance and overclocking potential.

Active Cooling for Extreme Durability- Super Cool VRM
ASUS DIGI+ VRM delivers intelligent power management to balance loadings for each power phase by detecting VRM temperatures to ensure longer component lifespan and better cooling.


TPU

TPU Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROThe Ultimate Turbo Processor
Unleash your performance with ASUS’ simple onboard switch or AI Suite II utility. The TPU chip offers precise voltage control and advanced monitoring through Auto Tuning and TurboV functions. Auto Tuning offers a user friendly way to automatically optimize the system for fast, yet stable clock speeds, while TurboV enables unlimited freedom to adjust CPU frequencies and ratios for optimized performance in diverse situations.
tpu pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

EPU

EPU Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROEnergy Efficiency All Around
Tap into the world’s first real-time PC power saving chip through a simple onboard switch or AI Suite II utility. Get total system-wide energy optimization by automatically detecting current PC loadings and intelligently moderating power consumption. This also reduces fan noise and extends component longevity!

epu pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ASUS Exclusive Features

BT GO!

BT GO Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRODiverse BT Enjoyment, New Technology Lifestyle
Onboard Bluetooth wireless design enables smart connectivity to Bluetooth devices with no additional adapter. ASUS BT GO! comes with 7 special functions that offer a significant breakthrough in Bluetooth evolution, including Folder Sync, BT Transfer, BT Turbo Remote, BT-to-Net, Music Player, Shot and Send, and Personal Manager. All are accessible through the exclusive, user-friendly ASUS interface.

BTGO pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO
* The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by ASUSTeK Computer Inc. is under license. Other trademarks and trade names are those of their respective owners

EFI BIOS (EZ Mode)

EFI Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROFlexible & Easy BIOS Interface
The new ASUS EFI BIOS is an Extensible Firmware Interface that complies with uEFI architecture, offering a user-friendly interface that goes beyond traditional keyboard-only BIOS controls to enable more flexible and convenient mouse input. Users can easily navigate the new EFI BIOS with the same smoothness as their operating system. The exclusive EZ Mode displays frequently-accessed setup info, while the Advanced Mode is for experienced performance enthusiasts that demand far more intricate system settings.


Supports Hard Drives over 2.2TB
ASUS EFI BIOS natively supports hard drives larger than 2.2TB in 64-bit, with full storage space utilization, helping deliver far more exciting computing than traditional BIOS versions!
Exclusive ASUS Interface

  • EZ Mode - easy to learn, use, and manage
  • Advanced Mode - for experienced performance enthusiasts that demand intricate system settings

EFI 2 pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO AISuit pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

AI Suite II

AI Suite2 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROOne-stop Access to Innovative ASUS Features
With its user-friendly interface, ASUS AI Suite II consolidates all exclusive ASUS features into one simple-to-use package. It allows users to supervise overclocking, energy management, fan speed, voltage and sensor readings, even interact with mobile devices via Bluetooth. This all-in-one software offers diverse and easy to use functions, with no need to switch back and forth between different utilities.


Latest Transfer Technology

Complete USB 3.0 Integration

Double USB3 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRODouble USB Access, Double Convenience
ASUS facilitates strategic USB 3.0 accessibility for both the front and rear panels - 4 USB 3.0 ports in total. Experience the latest plug & play connectivity at speeds up to 10 times faster than USB 2.0. The P8P67 PRO affords greater convenience with high speed connectivity.

Complete USB3 Solution pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

Extra SATA 6Gb/s Support

Sata6G Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROExtra Ports, Extra Speed and Accessibility
The Intel® P67 Express chipset natively supports the next-generation Serial ATA (SATA) interface, delivering up to 6Gb/s data transfers. ASUS provides extra SATA 6Gb/s ports with enhanced scalability, faster data retrieval and double the bandwidth of current bus systems.

SATA6G pic Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ASUS Crystal Sound

DTS

DTS Logo Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRODTS Surround Sensation UltraPC
DTS Surround Sensation UltraPC delivers exceptional 5.1 surround experience through the most common PC audio setups - your existing stereo speakers or headphones. In addition to virtual surround, “Bass enhancement” provides stronger low frequency bass sound, and “Voice clarification” provides clear human dialogue even with loud background sound. With these technologies, you may experience a better home-theater audio with ease.

ASUS EZ DIY

ASUS Q-Design

QDesign Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRODIY Quickly, DIY Easily!
ASUS Q-Design enhances your DIY experience. All of Q-LED, Q-Slot and Q-DIMM design speed up and simplify the DIY process!

CPU, Chipset and Graphics features

LGA1155 socket for Intel® Second Generation Core™ i7/ Core™ i5/ Core™ i3 Processors

Support Intel Core Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROThis motherboard supports the latest Intel® second generation Core™ i7/Core™ i5/Core™ i3 processors in the LGA1155 package, with memory and PCI Express controllers integrated to support 2-channel (4 DIMM) DDR3 memory and 16 PCI Express 2.0 lanes. This provides great graphics performance. Intel® second generation Core™ i7/Core™ i5/Core™ i3 processors are among the most powerful and energy efficient CPUs in the world.

Intel® P67 Express Chipset

P67 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROThe Intel® P67 Express Chipset is the latest single-chipset design to support new socket 1155 Intel® second generation Core™ i7/Core™ i5/Core™ i3 processors. It provides improved performance by utilizing serial point-to-point links, allowing increased bandwidth and stability. Additionally, the P67 provides 2 SATA 6Gb/s and 4 SATA 3Gb/s ports for faster data retrieval at double the bandwidth of current bus systems.

Quad-GPU SLI and Quad-GPU CrossFireX Support!

crossFireX Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROSLI Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROFlexible Multi-GPU solutions, Your Weapon of Choice!
P8P67 PRO brings multi-GPU configurations through both SLI™ and CrossFireX. This motherboard features the powerful Intel® P67 platform, optimizing PCIe allocation in multiple GPU setups. Expect a brand new gaming sensation like you’ve never experienced before!

RoHS

GreenASUS and ErP Ready

green asus erp ready Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROThe motherboard is European Union´s Energy-related Products (ErP) ready, and ErP requires products to meet certain energy efficiency requirements in regards to energy consumptions. This is in line with ASUS vision of creating environment-friendly and energy-efficient products through product design and innovation to reduce carbon footprint of the product and thus mitigate environmental impacts.

P8P67 PRO Product Overview

product overview Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

Other ASUS Features

auto tuning Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO TurboV Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO eSATA Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO Japan SolidCap Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO Fanless Design Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO QDesign Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO Fan Xpert Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO memok Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

.

Specifications

CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for Intel CPU support list
Chipset Intel® P67 Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 2200(O.C.)*/2133(O.C.)/1866(O.C.)/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.
* Please refer to www.asus.com or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
1 x PCIe 2.0 x16 * [Black] (max. at x4 mode, compatible with PCIe x1 and x4 devices)
2 x PCIe 2.0 x1
2 x PCI
*The PCIe x16_3 slot shares bandwidth with PCIe x1_1 slot, PCIe x1_2 slot, USB3_34 and ESATA12. The PCIe x16_3 runs at x1 mode by default for system resource optimization.(PCIe x1_2 will be disabled.)
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67 Express Chipset
2 xSATA 6.0 Gb/s ports (gray)
4 xSATA 3.0 Gb/s ports (blue)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® 9120 controller
2 xSATA 6.0 Gb/s ports (navy blue)*
JMicron® JMB362 SATA controller
2 xExternal SATA 3.0 Gb/s ports*
* These SATA ports are for data hard drives only. ATAPI devices are not supported.
LAN Intel® 82579 Gigabit LAN Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Bluetooth Bluetooth v2.1 + EDR
ASUS BT GO! Utility
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- DTS Surround Sensation UltraPC
- Supports Jack-Detection, Multi-streaming, Front Panel Jack-Retasking
- Coaxial / Optical S/PDIF out ports at back I/O
IEEE 1394 VIA® 6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support, 2 ports at back panel (blue))
Intel® P67 Express Chipset
- 12 x USB 2.0/1.1 ports (6 ports at mid-board, 6 ports at back panel)
ASUS Unique Features ASUS Dual Intelligent Processors 2 with DIGI+ VRM:
ASUS EPU
- EPU, EPU switch
ASUS TPU
- Auto Tuning, TurboV, TPU switch
ASUS Digital Power Design
- Industry leading Digital 12+2 Phase Power Design
- ASUS DIGI+ VRM Utility
ASUS BT GO! (Bluetooth)
- Folder Sync, BT Transfer, Shot & Send, BT to Net, Music Player, Personal Manager, BT Turbo Remote
ASUS Exclusive Features
- MemOK!
- AI Suite II
- AI Charger
- Anti Surge
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution
- ASUS Fanless Design: Stylish Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Overclocking Features Precision Tweaker 2
- vCore: Adjustable CPU voltage at 0.005V increment
- vCCIO: Adjustable I/O voltage at 0.00625V increment
- vCCSA: 144-step system agent voltage control
- vDRAM Bus: 160-step Memory voltage control
- vPCH: 90-step Chipset voltage control
- vCPU_PLL: 160-step CPU & PCH PLL voltage control
SFS (Stepless Frequency Selection)
- BCLK/PEG frequency tuning from 80MHz up to 300MHz at 0.1MHz increment
Overclocking Protection
- ASUS C.P.R.(CPU Parameter Recall)
Back Panel I/O Ports 1 x Bluetooth module
1 x PS/2 Mouse (green)
1 x PS/2 Keyboard (purple)
2 x External SATA (1 x Power eSATA)
1 x IEEE 1394a
1 x LAN(RJ45) port(s) (Intel® LAN)
2 x USB 3.0/2.0 ports (blue)
6 x USB 2.0/1.1 ports
2 x S/PDIF Out (1 for Coaxial, 1 for Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! Button
4 x SATA 6.0Gb/s connectors (2 x gray; 2 x navy blue)
4 x SATA 3.0Gb/s connectors (blue)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x TPU switch
1 x EPU switch
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
Front panel audio connector
System Panel (Q-Connector)
BIOS 32 Mb Flash ROM , EFI AMI BIOS, , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User’s manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
2 in 1 Q-connector
1 x ASUS USB 3.0 Bracket
1 x ASUS SLI bridge connector
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
.
The product (electrical , electronic equipment, Mercury-containing button cell battery) should not be placed in municipal waste. Check local regulations for disposal of electronic products.
  • All specifications are subject to change without notice. Please check with your supplier for exact offers. Products may not be available in all markets.
  • PCB color and bundled software versions are subject to change without notice.
  • Brand and product names mentioned are trademarks of their respective companies.

More informations >>Click<<

เมื่อชมสเป็คกันครบถ้วนแล้ว ก็ไปดูหน้าตามาเธอร์บอร์ดตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ

————————————————–

Package & Bundle

dsc 0365 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

หน้าตาตัวกล่องด้านหน้าครับ ดุดันสวยงามสไตล์ใหม่ล่าสุดจากทาง ASUS ครับ

dsc 0367 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ด้านหลังกล่องบรรยายสเป็คต่างๆของตัวบอร์ดกันเพียบเช่นเคยครับ

dsc 0370 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันเยอะพอสมควรเลยครับ มี SLI Bridge มาให้ด้วย แบบนี้สงสัยต้องลอง

Motherboard Appearance

dsc 0371 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

หน้าตาของตัวมาเธอร์บอร์ด โทนสีน้ำตาล ฟ้า น้ำเงิน ยังคงถูกนำมาใช้กันอยู่เช่นเดิมครับสำหรับบอร์ดตระกูลเริ่มต้นของ ASUS

dsc 0372 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

หมุนให้ชมกันอีกมุม สวยงามทุกมุมมองดีครับ

dsc 0373 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ด้านหลังบอร์ดก็ PCB สีน้ำตาลเข้มกันไปครับ

dsc 0374 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

หน้าตาบริเวณรอบๆ CPU Socket สวยงามอย่างมีศิลปะดีครับ พร้อมกับภาคจ่ายไฟ 12+2เฟส รุ่นใหม่แบบ DIGI+VRM

dsc 0375 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ซิงค์ภาคจ่ายไฟใหญ่กันขนาดนี้ เย็นดีแน่นอนครับ แต่ความใหญ่อาจทำให้ติดปัญหาอยู่บ้างกับชุดยึดระบายความร้อนบางรุ่นที่มีรูให้ยึดกับบอร์ดของ AMD ได้ด้วยในตัวเดียวกัน ดังนั้นควรเช็คชุดระบายความร้อนของเรากับบอร์ดนี้ให้ดีก่อนทำการซื้อมาติดตั้งด้วยนะครับ

————————————————–

dsc 0376 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ขั้วไฟเลี้ยง CPU 12V. แบบ 8พิน แบบมาเธอร์บอร์ดรุ่นใหญ่ ก็ถูกนำมาใช้ในมาเธอร์บอร์ดรุ่นนี้ด้วยครับ

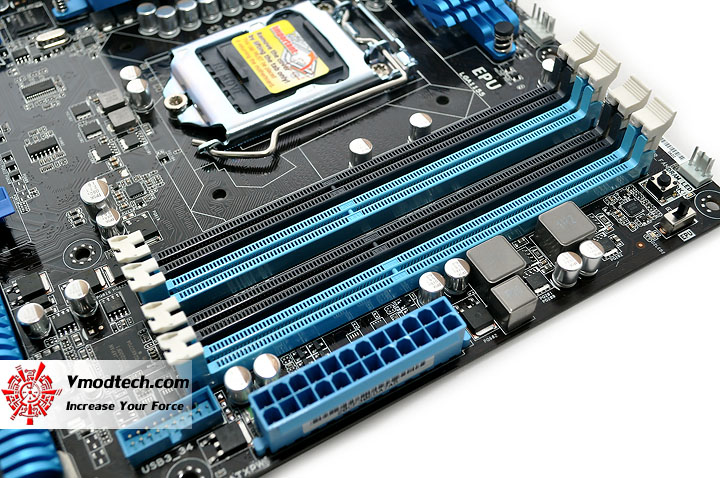

dsc 0377 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

สล็อตแรมแบบ 4แถว Dual Channel พร้อมปุ่ม MemOK! และสวิทซ์ EPU ด้านข้างครับ

dsc 0378 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

PCI-e X16 3ช่อง โดยที่ช่อง 1 จะทำงานที่ X16 เมื่อทำงานแบบการ์ดเดี่ยวนะครับ ส่วนช่องที่ 2 จะทำงานที่ X8 ตลอดเวลาครับ ซึ่งทั้งสองช่องนี้จะทำงานร่วมกันได้ในโหมด SLI , CrossfireX ที่ X8+X8 นะครับ ส่วน PCI-e X16 ช่องที่ 3 จะทำงานที่ X4 ตลอดเวลานะครับ ตามด้วย PCI-e X1 2ช่อง และ PCI 32bit อีก 2ช่อง ครบถ้วนทุกการใช้งานครับ

dsc 0380 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

บริเวณซิงค์ของชิป Intel P67 ใหญ่โตสวยงาม แถมหลังจากที่ได้ทดสอบใช้งาน ก็ยังเย็นดีอีกต่างหากครับ

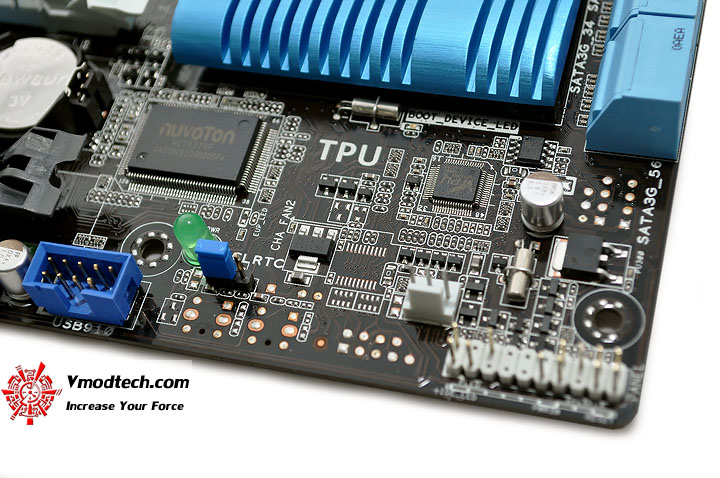

dsc 0381 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

บริเวณที่เสียบ Front Panel ต่างๆ และ Clear CMOS Jumper ครับ

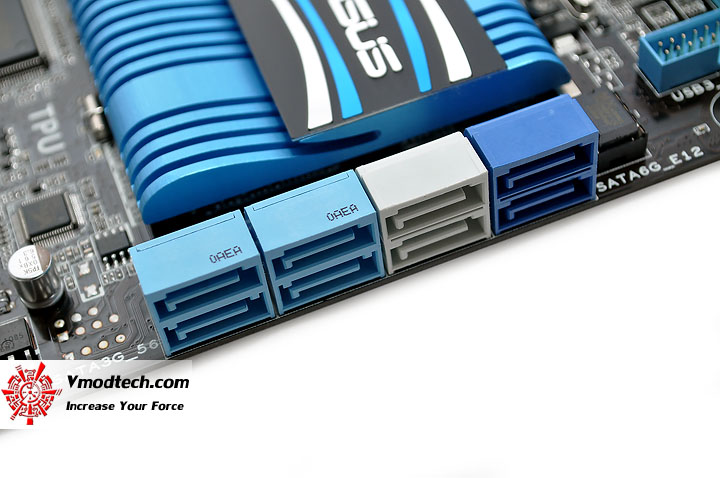

dsc 0382 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

SATA2 สีฟ้า 4Ports , SATA3 สีเทาอ่อน 2Ports ที่มาจากชิป Intel P67 และ SATA3 สีน้ำเงิน 2Ports ที่ควบคุมโดยชิปจาก Marvell มากันเพียบจริงๆครับ สำหรับช่อง SATA ของมาเธอร์บอร์ดรุ่นนี้

dsc 0379 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

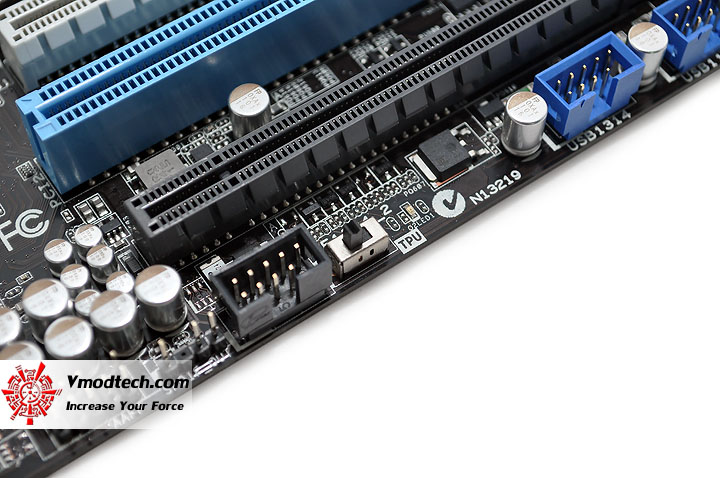

บริเวณที่ติดตั้งสวิทซ์ TPU ที่ใช้ร่วมกับโปรแกรม OC ในวินโดว์อย่าง TurboV ครับ

dsc 0383 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

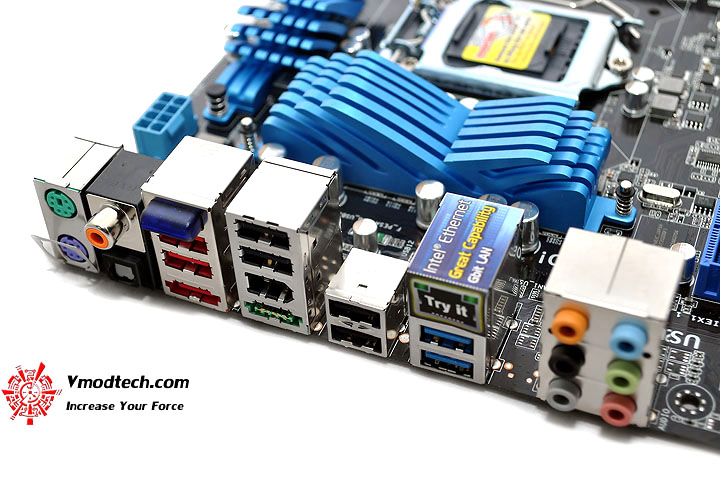

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง แถมด้วยช่องพิเศษ Power e-SATA สีเขียว และที่โดดเด่นที่สุดคือมีช่องส่งสัญญาณ Bluetooth แบบ Build in แถมมาบนตัวบอร์ดด้วย ไม่ต้องจ่ายเงินเพิ่มกันเลยครับคราวนี้ สำหรับผู้ที่ต้องการเชื่อมต่อ Bluetooth Device เข้ากันกับมาเธอร์บอร์ดรุ่นนี้

————————————————–

Test Setup

Intel Core i7 2600K Retail Box

dsc 0211 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

คราวนี้ Vmodtech.com เรา ก็ขอจัด Intel Core i7 2600K ที่เป็นแบบ Retail Box มาให้ชมกันเลยนะครับ

dsc 0212 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

มองกันชัดๆครับว่าหน้าตากล่องตัวขายจริงในประเทศไทยหน้าตาเป็นอย่างไร ราคาก็ถือว่าไม่แพงเท่าไหร่นะครับ สำหรับซีพียูที่เป็นรุ่น Top of the line แบบนี้ 10,XXXบาท เพียงเท่านั้น

dsc 0213 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

แกะกล่องออกมาก็จะมีของอยู่ในกล่องทั้งหมดตามภาพเลยครับ ซิงค์ คู่มือพร้อมสติกเกอร์ติดหน้าเคสและตัวซีพียู

dsc 0214 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ตัวซิงค์ที่แถมมาให้จะมีฐานเป็นทองแดงด้วยนะครับ

dsc 0215 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

หน้าตาของสติกเกอร์ Core i7 สำหรับติดหน้าเคสรุ่นใหม่ของอินเทลชัดๆครับ

dsc 0216 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

หน้าตาของด้านหน้าตัวซีพียูครับ

dsc 0217 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

เมื่อมีรูปด้านหน้าแล้วก็ต้องมีรูปด้านหลังด้วยครับ

dsc 0101 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ทดสอบกันด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ในห้องปรับอากาศที่มีอุณหภูมิประมาณ 25องศาเซลเซียสกันเช่นเดิมครับ

.SYSTEMS
.CPU ..Intel Core i7 2600K
.Motherboard ..ASUS P8P67 PRO
.Memory ..G.Skill F3-17600 CL7D-4GBPIS 2GB*2 Dual Channel
.Graphic Card ..ASUS & Galaxy GTX 580 @ 985/1,970/4,640MHz
.Harddisk ..WD1002FAEX 1TB SATA3
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..Antec TPQ-1200 OC Version 1200W
.Operation System ..Windows 7 Enterprise 32-bit

เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของ Vmodtech.com กันเลยดีกว่าครับ

CPU-Z Validation

5217 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

(Click ScreenShot to Validation Link)

CPU-Z Detail

c1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

c2 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

c3 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

c4 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

c5 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

c6 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

GPU-Z Detail

c7 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

AIDA64 Detail

ed1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ed2 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ed3 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ed4 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ed5 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ed6 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

แล้วก็ไปลุยทดสอบที่ความเร็ว 5,217MHz BClk 100.3MHz DDR3-2140 7-10-7-24-1T กันเลยครับ!!

————————————————–

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

linx5217 1 719x677 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

(Click ScreenShot to Enlarge)

linx5217 2 719x677 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

(Click ScreenShot to Enlarge)

จัดกันไป 20Loops กันตามมาตรฐานนะครับ ผ่านสบายครับสำหรับ LinX ตัวคูณที่ 52 ล็อคกันสนิท ไม่มีแอบร่วงตอน FullLoad หนักๆแต่อย่างใด ที่ไฟ VCore FullLoad สูงสุดที่ 1.66V. จะร้อนสูงสุดที่ 88องศาเซลเซียสใน Real Temp

OCCT 3.1.0 Default CPU Test 1Hour

occt Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

2011 01 14 23h27 cpu1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

2011 01 14 23h27 cpu2 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

2011 01 14 23h27 cpu3 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

2011 01 14 23h27 cpu4 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

2011 01 14 23h27 vcore Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ผ่านสบายเช่นกันครับ สำหรับ OCCT 1ชั่วโมง

Prime95 Blend Mode 1Hour 22Minutes

prime5217 1 720x538 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

(Click ScreenShot to Enlarge)

prime5217 2 720x539 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

(Click ScreenShot to Enlarge)

วันนี้อารมณ์ดีจัด Prime95 แบบ Blend Mode ไปอีก 1ชั่วโมง 22นาที ผ่านหมดทั้ง 1024K, 8K, 10K, 856K และ 768K ที่โหดๆ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

5217hpi 1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

5217hpi 2 720x472 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

(Click ScreenShot to Enlarge)

ปิดท้ายด้วยการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 8Threads ซึ่งก็ผ่านกันแบบสบายๆครับที่ความเร็วสูงถึงระดับนี้ แถมเวลาที่ทำได้ก็ช่างรวดเร็ว โดย SuperPI 1M กดไปได้ที่ความเร็ว 7.140S ส่วน SuperPI32M 1Thread ก็กดไปที่ 6M 35.320S และสุดท้าย SuperPI32M 8Thread ก็จบไปด้วยเวลาเฉลี่ยที่ 10M 58.969S เมื่อเสถียรกันเพียงพอแล้วเราก็ไปลุยเทสต์ดูประสิทธิภาพกันต่อที่หน้าถัดๆไปเลยนะครับ

————————————————–

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

v1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็แรงแบบไม่น่าเชื่อเลยครับ โดยเฉพาะ Winrar ที่แรงกันถึงระดับ 7,540KB/s !!

CINEBENCH R9.5

c95 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

CINEBENCH R10

c10 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

CINEBENCH R11.5

c11 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

แรงจริงๆครับ สำหรับ CineBench Series

PCMark 05

pcmark05 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

คะแนน PCMark 05 ก็ออกมาแรงแบบหายห่วงที่ 17,435คะแนน ด้วยพลังจากฮาร์ดไดร์ฟจานหมุนธรรมดาเพียงเท่านั้น

————————————————–

AIDA64 Extreme Edition

e1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e2 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e3 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e4 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e51 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e6 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e7 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e8 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e9 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

e101 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

แรงหลุดโลกกันไปเลยครับ โดยเฉพาะ Memory Bandwidth ที่่ Triple Channel DDR3 2000+ ยังต้องอายม้วน

————————————————–

Sisoft Sandra

s1 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

s2 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

s3 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

s4 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

s51 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

s6 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

แรงหลุดโลกกันไปเช่นกันครับสำหรับ Sisoft

————————————————–

3DMark 03

03 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

คราวนี้จัด GTX 580 SLI ให้ชมกันเลยนะครับ แรงจริงๆเลยครับกับคะแนน 171,081 ของ 3DMark 03

3DMark 05

05 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

พอมา 3DMark 05 โอ้วว ทะลุระดับ 46K ไปแล้วครับ

3DMark 06

3d06 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

3DMark 06 ก็แรงครับ 38,019 คะแนนกันไปอย่างไม่น่าเชื่อ

3DMark Vantage PhysX Disable

07np Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ส่วน 3DMark Vantage ขนาดปิด PhysX ก็ยังแรงทะลุระดับ 46,752 คะแนน!!

3DMark Vantage PhysX Enable

3d07p Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

และพอเปิด PhysX ขึ้นมาเพียงเท่านั้น จัดไปครับที่ 58,362 คะแนน แรงอีกแล้วครับน้าเชน

3DMark 11

11sliset 720x405 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

3DMark 11 จะมีปัญหากับ SLI นิดหน่อยนะครับ ต้องใช้ NVIDIA Inspector ช่วย Patch แก้ โดยวิธีการก็เปิดโปรแกรมนี้ขึ้นมา เลือกไปที่รูปไขควงไขว้กับประแจ แล้วเลือกเปลี่ยนค่าที่หัวข้อ SLI compatibility bits (DX10) และ SLI compatibility bits จากเดิม 0×00000000 ให้เป็น 0×080000F5 ทั้งคู่และสุดท้ายไปเลือก Apply changes ก็เป็นอันเรียบร้อย ปิดโปรแกรมนี้แล้วก็เทสต์กันได้เลยครับ

11 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ก็แรงทะลุกันไปถึง 13,216คะแนน ยังแรงได้อีกจริงๆสำหรับ 3DMark 11

————————————————–

Conclusion

dsc 0384 Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงกันไปคุ้มค่าคุ้มราคาจริงๆครับ สำหรับมาเธอร์บอร์ด ASUS P8P67 PRO ตัวนี้ อัดกับ Intel Core i7 2600K กันที่ความเร็วสูงถึง 5,217MHz BClk 100.3MHz DDR3-2140 7-10-7-24-1T ก็สามารถเทสต์ผ่านฉลุยทุกการทดสอบและทุกหัวข้อที่โหดๆ ครบถ้วนอย่างไม่หวั่น ซึ่งที่แรงขนาดนี้จริงๆแล้วส่วนหนึ่งก็มาจากที่ได้รับการ Update BIOS เป็นตัวล่าสุด 1503 ที่ได้แก้ปัญหา MHz Wall ด้วยการเพิ่มฟังค์ชัน Internal PLL OverVoltage ขึ้นมาให้ Enable เพิ่มความแรง จึงอัดทะลุ 5GHz ได้นิ่มๆอย่างที่เห็น กับราคาขายเพียง 5,XXXบาท ผมว่าคุ้มค่าดีนะครับ เพราะว่านอกจากจะโอเวอร์คล็อคได้มันส์ได้ไกลแถมยัง SLI ได้แล้ว พวก Features ต่างๆที่เขาให้มาก็ครบครันดีจริงๆ ถ้าใครสนใจอยากแรงสุดๆกับ LGA1155 แบบไม่ต้องจ่ายแพงๆ ก็รีบไปหาซื้อกันไวๆอีกแล้วนะครับ มาเเธอร์บอร์ดที่ SLI ได้ แต่ราคาถูกขนาดนี้ หากันไม่ได้อีกแล้วนะครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROvmod award value good Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PROvmod award innovation good Core i7 2600K @ 5,217MHz Rock Stable with ASUS P8P67 PRO

.

ขอขอบคุณ

ASUS

«ก่อนหน้า 1 2 3 4 5 6 7 8 9 10 แสดงทั้งหมด ถัดไป»

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
Bookmark บทความ : Zickr Kudd Duocore Techkr aJigg Oncake Lefthit Meetgamer Siamcollective TagToKnow Dunweb Digza
«»
