header EVGA X58 3X SLI : Review

สวัสดีครับ สำหรับในวันนี้ผมก็มีเมนบอร์ดแรงๆจาก EVGA รุ่นสุดท้ายที่มีจำหน่ายในประเทศไทยที่ทางเรา Vmodtech.com ยังไม่ได้รีวิวมานำเสนอกันอีกหนึ่งรุ่นนะครับ ซึ่งจะมากันในชื่อรุ่นว่า EVGA X58 3X SLI ไปดูสเป็คต่างๆของตัวเมนบอร์ดกันก่อนเลยนะครับ

.

EVGA X58 3X SLI

Performance

  • Based on Intel X58/ICH10R chipset
  • Supports Intel Core i7 Processors
  • 133 Mhz QPI

Memory

  • 6 x 240-pin DIMM sockets
  • Triple Channel DDR3
  • Maximum of 24GB of DDR3 1600MHz+

Expansion Slot

  • 1 x PCIe x16, 1 x PCIe x8/x16, 1 x PCIe x8, 1 x PCIe x1, 2 x PCI
  • 2 x 32-bit PCI, support for PCI 2.1

Storage I/O

  • 1 x UltraDMA133
  • 9 x Serial ATA 300MB/sec with support for RAID 0, RAID1, RAID 0+1, RAID5, JBOD,

Integrated Peripherals

  • 8 Channel High Definition
  • 2 x 10/100/1000

Multi I/O

  • 1 x PS2 Keyboard
  • 1 x Serial Ports
  • 12 x USB2.0 ports (4 external + 8 internal headers)
  • Audio connector (Line-in, Line-out, MIC)
  • FireWire 1394A (1 external, 1 header)

Form Factor

  • ATX Form Factor
  • Length: 12.0in - 304.8mm
  • Width: 9.6in - 243.6mm

Key Features

  • NVIDIA SLI Technology
  • USB 2.0 Support
  • PCI Express® 2.0 / 1.1 Support
  • Serial ATA II
  • Solid Capacitors
  • Active Heatsink
  • 8 - Phase Power Design
  • On-Board Clear CMOS Button
  • On-Board Power Button with Integrated Power Light
  • On-Board Reset Button with Integrated HDD Activity Light
  • On-Board Diagnostics LED Readout
  • 2-Way SLI® Support
  • 3-Way SLI® Support
  • Windows XP™ Support
  • Windows Vista / Windows 7™ Support
  • DDR3 Support
  • Triple-Channel Support
  • Dual-Channel Support
  • Intel® X58/ICH10R Chipset
  • Intel® Core i3, i5 and i7 Support
.

More information >>Click<<

.

————————————————–

Package

dsc 0038 EVGA X58 3X SLI : Review

กล่องสีดำเข้มหล่อเหลาตามสไตล์ EVGA

.

dsc 00411 EVGA X58 3X SLI : Review

ส่วนด้านหลังก็ยังคงอัดแน่นมาด้วยสเป็คต่างๆ ให้ผู้บริโภคได้อ่านก่อนตัดสินใจ

.

dsc 0013 EVGA X58 3X SLI : Review

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง เดี๋ยวเราไปชมกันครับว่านอกจากแผ่นซีดีไดรเวอร์และคู่มือแล้วจะมีอะไรอีกบ้าง

.

132 bl e758 a1 xl 2 EVGA X58 3X SLI : Review

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันเพียบพร้อมดังภาพครับ

.

Motherboard Appearance

dsc 0015 EVGA X58 3X SLI : Review

หน้าตาของตัวเมนบอร์ด PCBสีดำเงา พร้อมชุดระบายความร้อนที่สวยงามไม่ซ้ำใครครับ

.

dsc 0059 EVGA X58 3X SLI : Review

พลิกไปด้านหลังของตัวบอร์ด หล่อดำเข้มแบบเรียบๆครับ

.

dsc 0052 EVGA X58 3X SLI : Review

มาชมชุดระบายความร้อนกันอีกด้าน ซิงค์บริเวณชิป MCH X58 ตรงกลางบอร์ดใหญ่โตแต่สวยงาม พร้อมกับฝังพัดลมพลังแรงแต่เสียงรบกวนค่อนข้างต่ำอยู่ด้านใน รู้ใจชิป X58 ที่ร้อนแรงดีจริงๆครับ

.

dsc 0022 EVGA X58 3X SLI : Review

อีกหนึ่งมุมมองแห่งความหล่อ เวลาใช้งานไม่มีไฟใดๆตรงจุดนี้นะครับ

.

dsc 0025 EVGA X58 3X SLI : Reviewตัวซ็อคเก๊ตซีพียูที่ใช้จะเป็นของ FOXXCON ทั้งชุดนะครับ

.

dsc 0033 EVGA X58 3X SLI : Reviewภาคจ่ายไฟของบอร์ดตัวนี้สำหรับซีพียูจะเป็นแบบ 8เฟส และสำหรับชิปเซตจะเป็นแบบ 2เฟส พร้อมซิงค์แบบฮีตไปป์ขนาดใหญ่ระบายความร้อนให้กับภาคจ่ายไฟครับ

.

————————————————–

dsc 0039 EVGA X58 3X SLI : Review

1 x PCIe x16, 1 x PCIe x8/x16, 1 x PCIe x8, 1 x PCIe x1, 2 x PCI Support 3WAY-SLI และ CrossfireX

.

dsc 0020 EVGA X58 3X SLI : Review

สล๊อต Memory 6ช่องทาง Support Dual Channel Mode และ Triple Channel Mode กันตามมาตรฐานครับ

.

dsc 0047 EVGA X58 3X SLI : Review

ซิงค์บริเวณชิป ICH ก็ยังคงความสวยงามเงาแว๊บกันตามภาพเลยครับ

.

dsc 0045 EVGA X58 3X SLI : Review

ชิปไบออสแบบถอดได้ และไฟแสดง DEBUG Signal ที่สามารถแสดงอุณหภูมิของซีพียูแบบ Realtime ได้ ขณะใช้งานในWindows ก็ถูกจัดมาด้วยบนบอร์ดตัวนี้ครับ

.

dsc 0041 EVGA X58 3X SLI : Review

ส่วนด้านล่างตัวบอร์ดก็ยังคงมีปุ่ม Reset, Power และ Clear CMOS อันเป็นเอกลักษณ์ของ EVGA ครับ

.

dsc 0049 EVGA X58 3X SLI : Review

ชิปเสียงชิปแลนต่างๆ มากันแบบ Realtek ครบเซตครับ

.

dsc 0051 EVGA X58 3X SLI : Review

ช่องSATAมีกันมา 8ช่องทาง โดยถูกควบคุมจากชิป ICH10R 6ช่องทาง และจากชิป JMicron อีก 2ช่องทาง พร้อมทั้งยังควบคุมพอร์ต PATA อีก1ช่องทาง 2Devices ครับ

.

dsc 0037 EVGA X58 3X SLI : Review

Back Panel ครบครันทุกความต้องการในยุคปัจจุบันแบบเต็มๆ

.

————————————————–

Test Setup

.SYSTEMS
.CPU ..Intel® Core™ i7 920 D0
.Motherboard ..EVGA X58 3X SLI
.Memory ..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel
.Graphic Card ..Sapphire & ATI HD4890 CrossfireX @ 955/1,150MHz
.Harddisk ..WD AAKS 640GB
.CPU Cooler ..Water Cooling with ambient 28C
.Power Supply ..Thermaltake Toughpower 1200W
.Operation System ..Windows 7 Ultimate 32-bit

.

CPU-Z Detail

validate EVGA X58 3X SLI : Review

(Click Screenshot to Validate Link)

.

c1 EVGA X58 3X SLI : Review.

c2 EVGA X58 3X SLI : Review.

c3 EVGA X58 3X SLI : Review

X58 Rev.13 อีกแล้วครับ จัดไปครับกับชิปล่าสุด Stepping B3 SLGMX

.

c4 EVGA X58 3X SLI : Review.

c5 EVGA X58 3X SLI : Review.

c6 EVGA X58 3X SLI : Review.

GPU-Z Detail

gpuz EVGA X58 3X SLI : Review.

EVEREST Detail

ed1 EVGA X58 3X SLI : Review.

ed2 EVGA X58 3X SLI : Review.

ed3 EVGA X58 3X SLI : Review

.

ed4 EVGA X58 3X SLI : Review.

ไปลุยทดสอบที่ความเร็ว 4,252MHz QPI 3,645MHz BClk 202.5MHz DDR3-1620 6-7-6-18-1T กันแบบม้วนเดียวจบกันที่หน้าถัดไปเลยครับ

.

————————————————–

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

linx EVGA X58 3X SLI : Review

.

OCCT 1Hour Medium Data Set (Default Test)

occt EVGA X58 3X SLI : Review.

2010 02 04 21h00 vcore EVGA X58 3X SLI : Review.

2010 02 04 21h00 cpu1 EVGA X58 3X SLI : Review.

2010 02 04 21h00 cpu2 EVGA X58 3X SLI : Review.

2010 02 04 21h00 cpu3 EVGA X58 3X SLI : Review.

2010 02 04 21h00 cpu4 EVGA X58 3X SLI : Review.

Prime95 25.11 Blend Mode 1Hour 23Minute

prime 1 719x617 EVGA X58 3X SLI : Review

(Click Picture to Enlarge)

.

prime 2 719x617 EVGA X58 3X SLI : Review

(Click Picture to Enlarge)

จัดกันไปครับโปรแกรมเทสต์เสถียรภาพชุดใหญ่ ก็ผ่านกันไปด้วยดีครับ

.

primetem EVGA X58 3X SLI : Review

ดูกันให้ชัดๆครับ ล็อคตัวคูณอยู่ได้อย่างสนิท แม้ขณะ FullLoad สุดๆ ก็ไม่มีร่วงมาที่ตัวคูณ 20 ครับ

.

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 4Threads

hpi 1 EVGA X58 3X SLI : Review.

hpi 2 720x472 EVGA X58 3X SLI : Review

(Click Picture to Enlarge)

.

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess

variety EVGA X58 3X SLI : Review.

CrystalMark 2004R3

crystal EVGA X58 3X SLI : Review

.

————————————————–

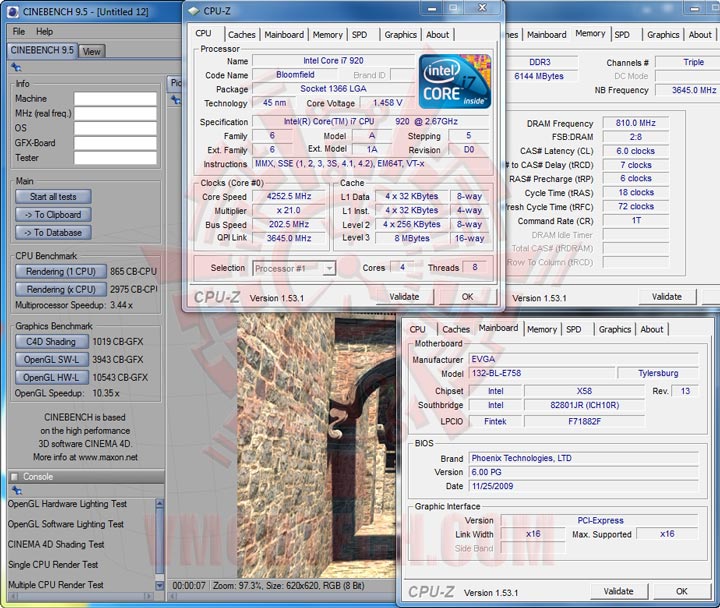

CINEBENCH 9.5

cb95 EVGA X58 3X SLI : Review.

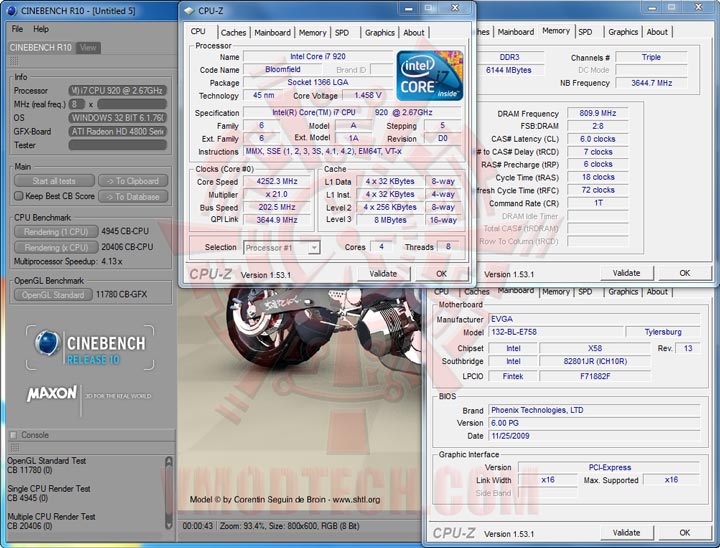

CINEBENCH R10

cb10 EVGA X58 3X SLI : Review.

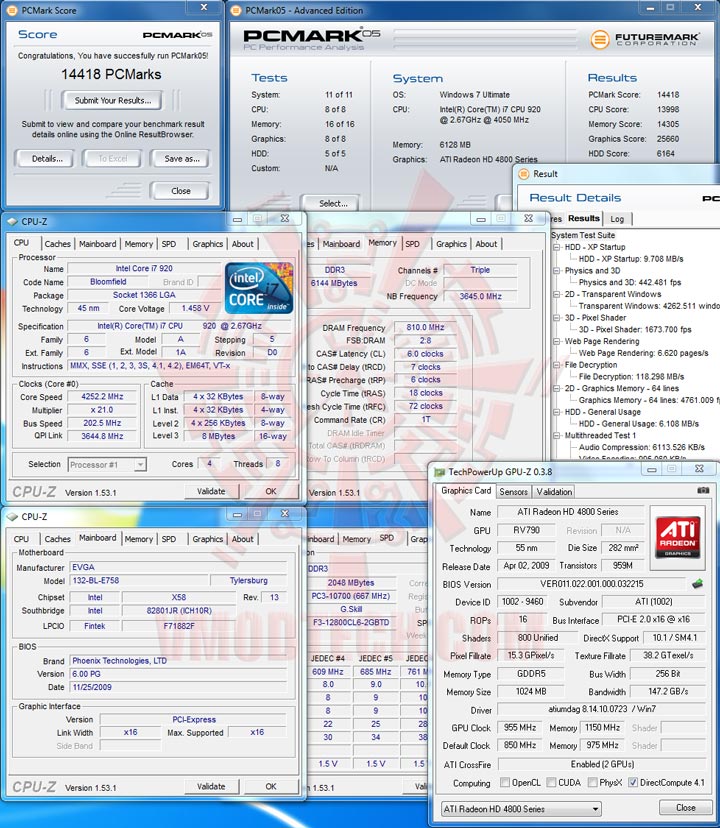

PCMark 05

pcm05 EVGA X58 3X SLI : Review

.

————————————————–

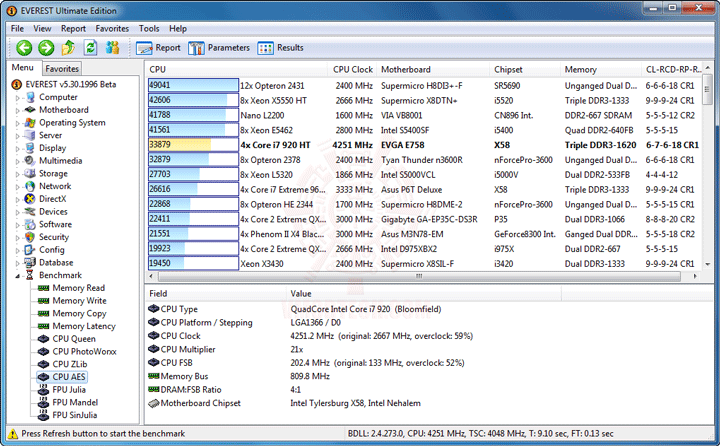

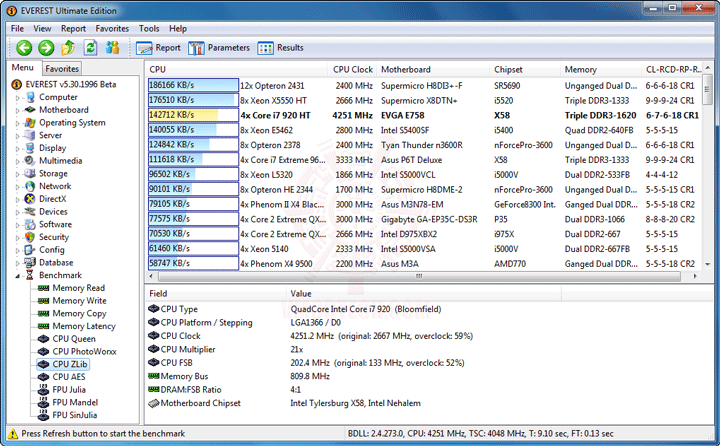

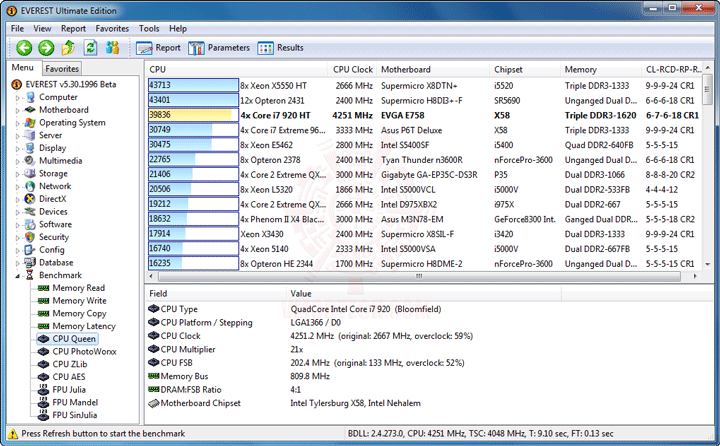

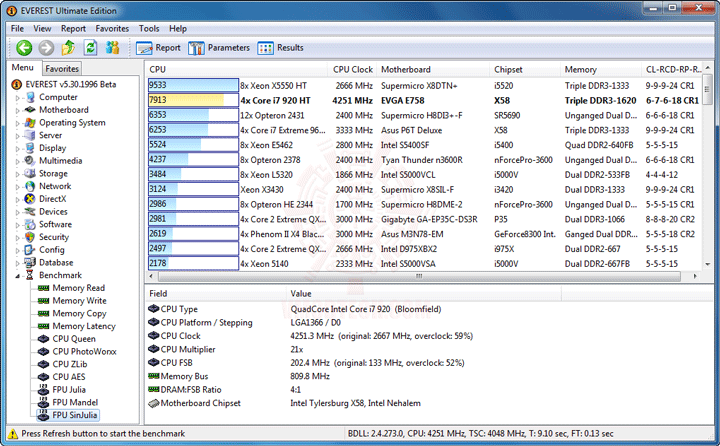

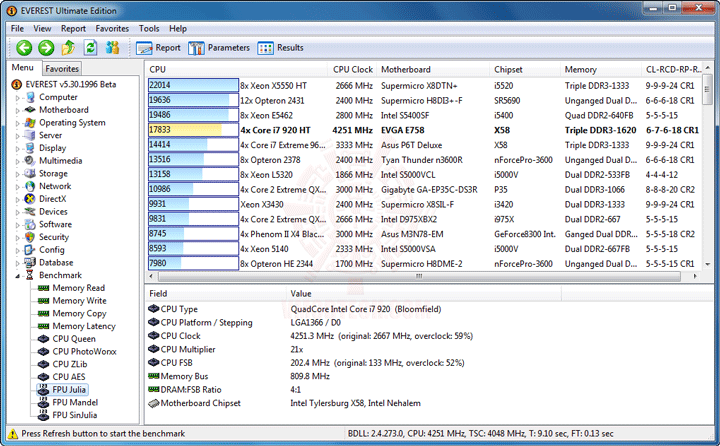

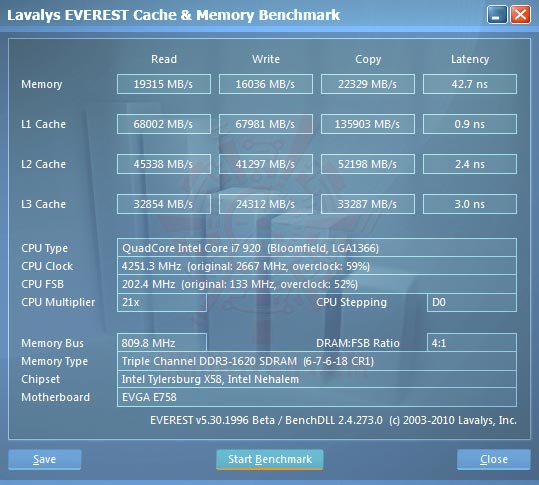

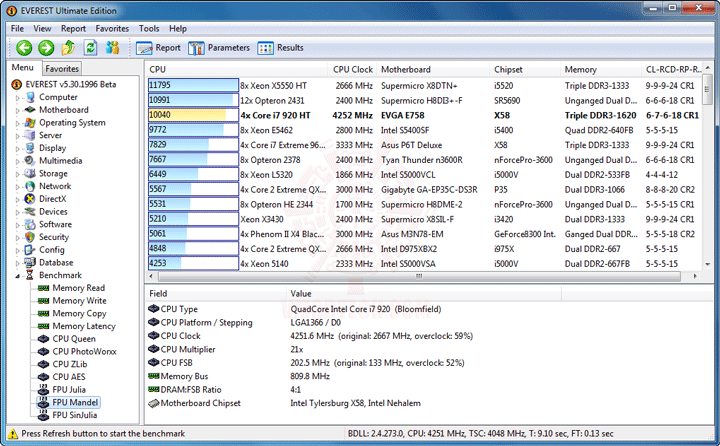

EVEREST Ultimate Edition

ev1 EVGA X58 3X SLI : Review.

ev2 EVGA X58 3X SLI : Review.

ev3 EVGA X58 3X SLI : Review.

ev4 EVGA X58 3X SLI : Review.

ev5 EVGA X58 3X SLI : Review.

ev6 EVGA X58 3X SLI : Review.

ev7 EVGA X58 3X SLI : Review.

ev8 EVGA X58 3X SLI : Review

.

————————————————–

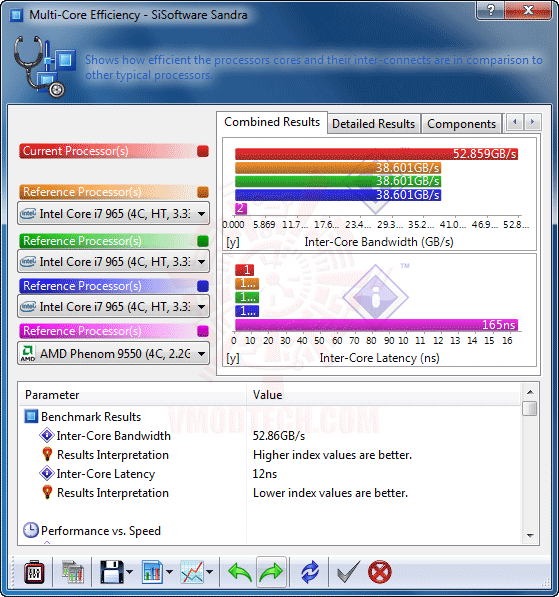

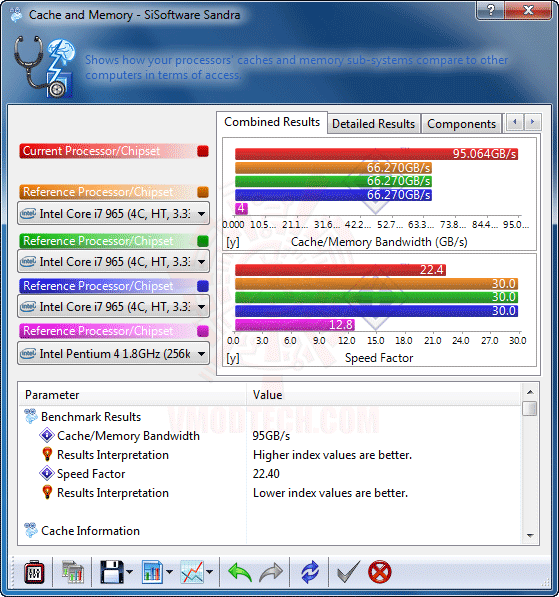

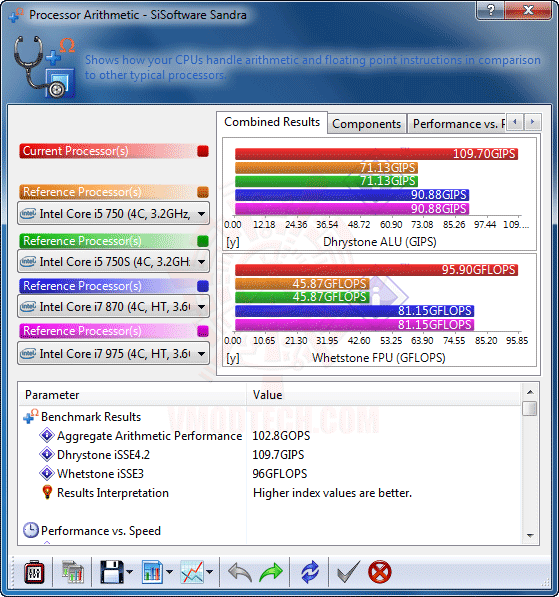

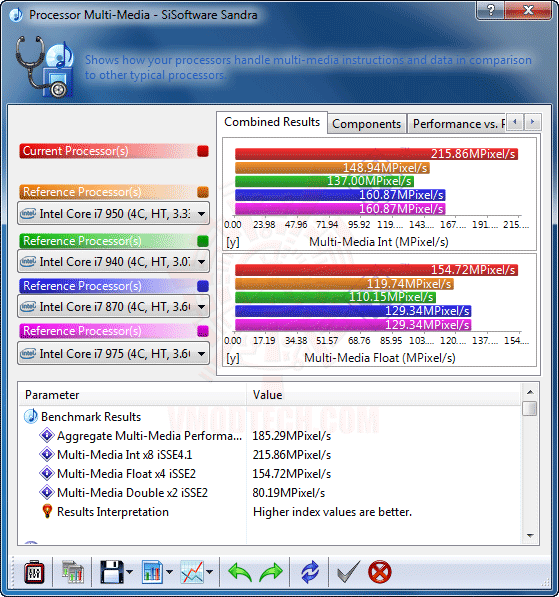

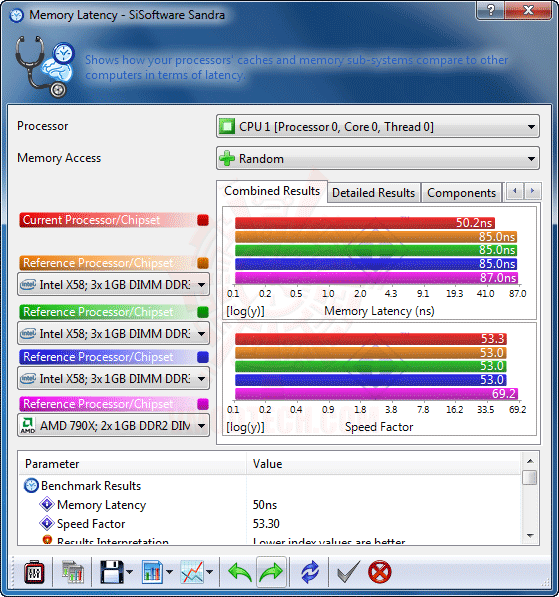

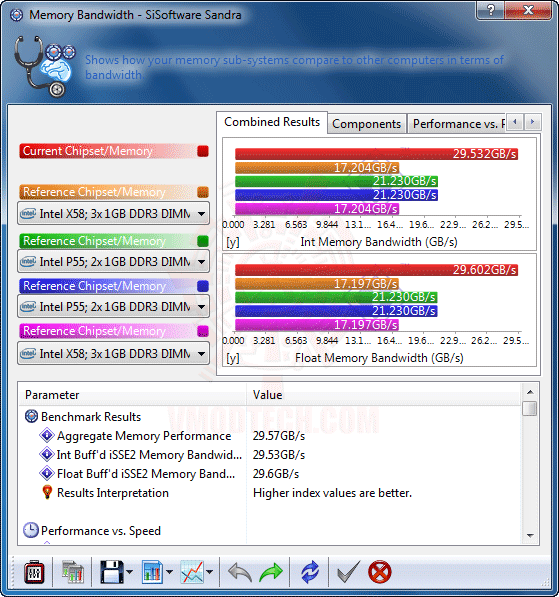

Sisoft Sandra 2010

s1 EVGA X58 3X SLI : Review.

s2 EVGA X58 3X SLI : Review.

s3 EVGA X58 3X SLI : Review.

s4 EVGA X58 3X SLI : Review.

s5 EVGA X58 3X SLI : Review.

s6 EVGA X58 3X SLI : Review

.

————————————————–

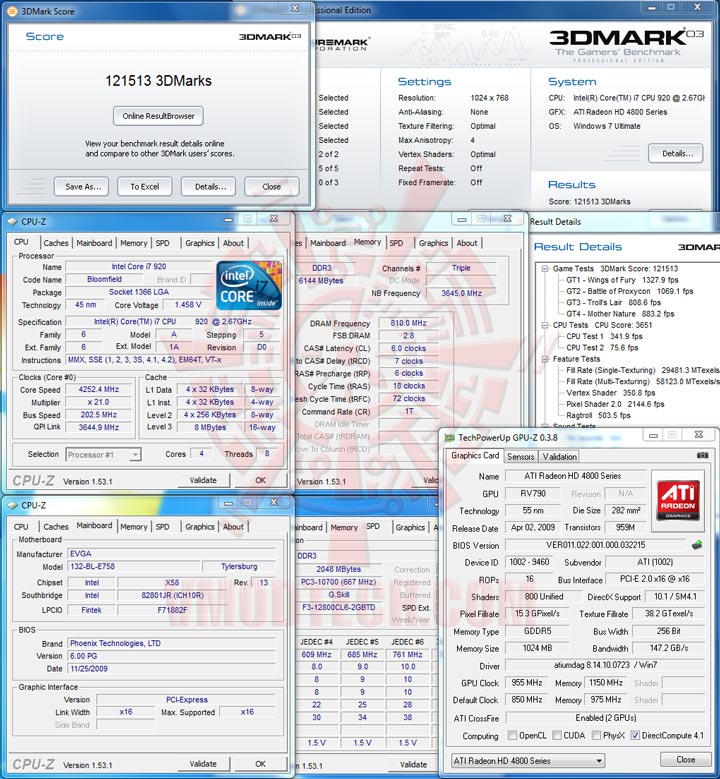

3DMark 03

03 EVGA X58 3X SLI : Review.

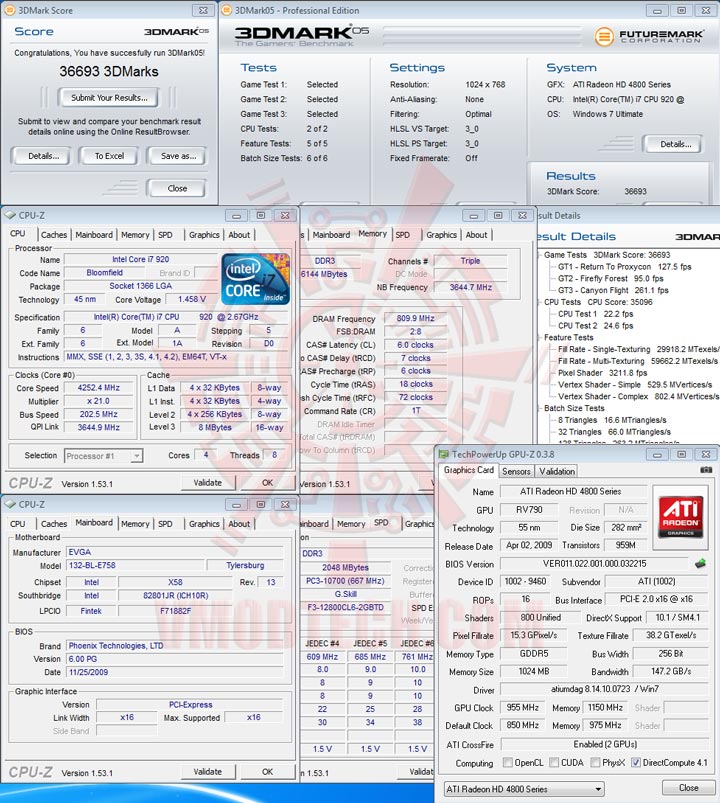

3DMark 05

05 EVGA X58 3X SLI : Review.

3DMark 06

06 EVGA X58 3X SLI : Review.

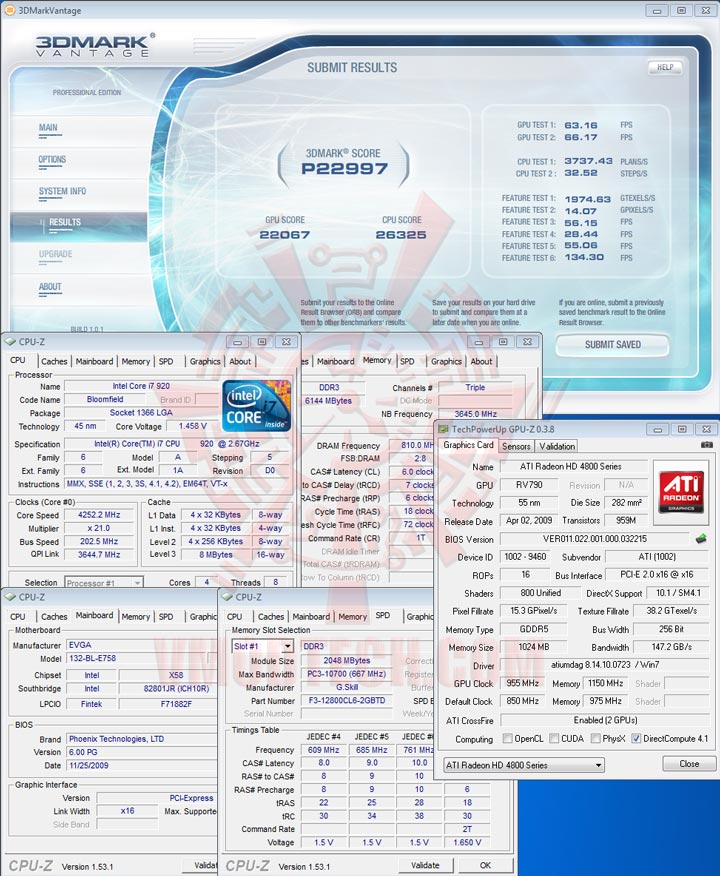

3DMark Vantage

07 EVGA X58 3X SLI : Review

.

————————————————–

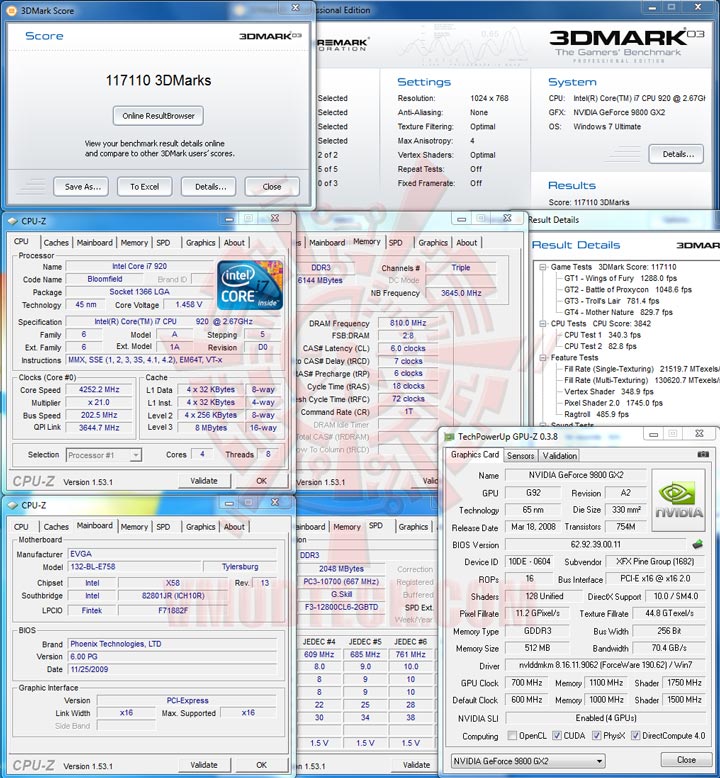

3DMark 03 with XFX GeForce 9800 GX2 4-way SLI @ 700/1,100MHz

03 sli EVGA X58 3X SLI : Review.

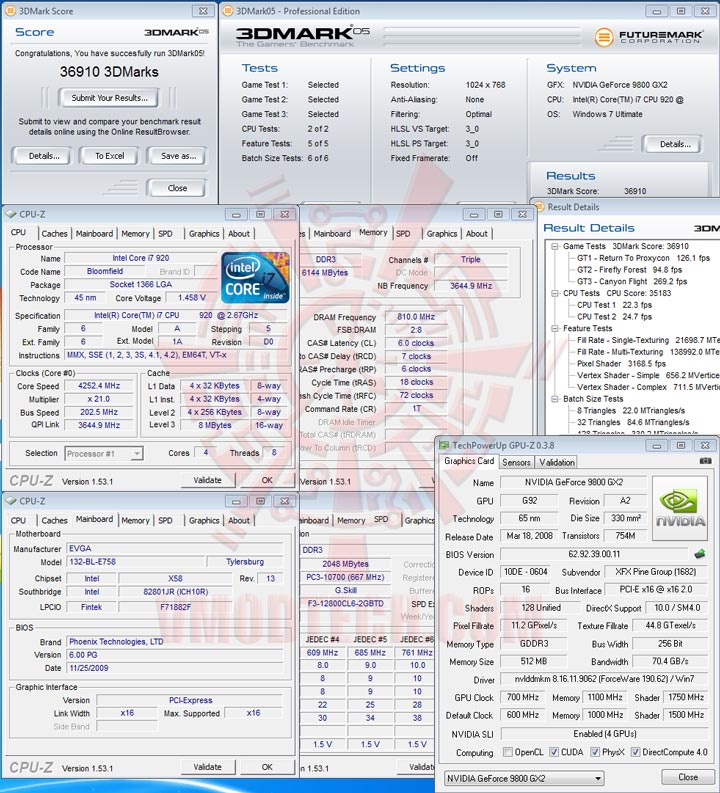

3DMark 05 with XFX GeForce 9800 GX2 4-way SLI @ 700/1,100MHz

05 sli EVGA X58 3X SLI : Review.

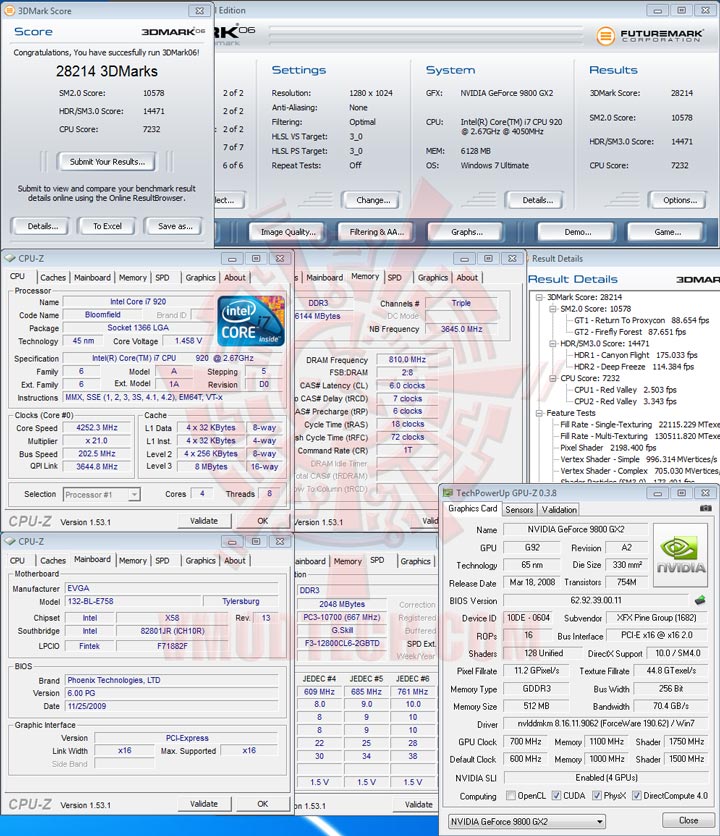

3DMark 06 with XFX GeForce 9800 GX2 4-way SLI @ 700/1,100MHz

06 sli EVGA X58 3X SLI : Review.

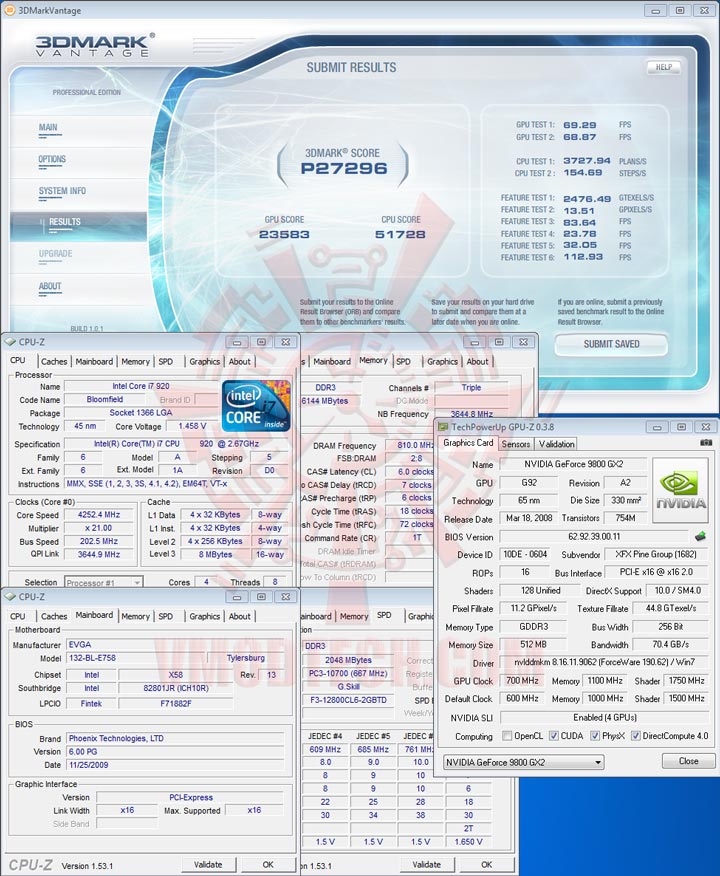

3DMark Vantage with XFX GeForce 9800 GX2 4-way SLI @ 700/1,100MHz PhysX Enable

07 sli EVGA X58 3X SLI : Review

เพื่อให้สมกับชื่อรุ่นของบอร์ด ก็ต้องจัด SLI กันให้ชมด้วย แต่ 3-Way ท่าทางจะน้อยไป จัดกันไป 4-Way 2การ์ดเลยครับ

.

————————————————–

dsc 0001 EVGA X58 3X SLI : Review

คราวนี้ผมจะลองอะไรแผลงๆให้ชมกันบ้าง GeForce 9800 GX2 4-Way SLI + GeForce 9800 GX2 for PhysX Card อิอิกำ

.

3DMark Vantage with XFX GeForce 9800 GX2 4-way SLI @ 700/1,100MHz PhysX Enable + GeForce 9800 GX2 for PhysX Card อิอิกำ

07 6sli EVGA X58 3X SLI : Review

คะแนนร่วงกราวเลยครับ จบข่าว อิอิกำ

.

Conclusion

dsc 0017 EVGA X58 3X SLI : Review

.

dsc 0055 EVGA X58 3X SLI : Review

ก็เดินทางมาถึงบทสรุปกันแล้วนะครับสำหรับเมนบอร์ดตัวนี้  ดูแล้วอาจจะเห็นว่าทำไมคราวนี้ถึงลาก Core i7 920 D0 ไปได้ไม่ไกลเท่าที่เคยเลย ซึ่งสาเหตุที่ลากได้ไม่ไกลก็เนื่องจากว่า ซีพียูตัวที่ใช้ทดสอบในคราวนี้เป็นคนละตัวกับที่ผมเคยใช้ทุกทีนั่นเองครับ ซึ่งที่ไม่ใช้ตัวเดิมก็เนื่องจากว่า มันเอามาเปิดกับบอร์ดตัวนี้ไม่ติดครับ Detect ไม่เจอตั้งแต่ใส่เข้าไปเลย จนตอนแรกผมนึกว่าซีพียูผมไปเข้าเฝ้าพระอินทร์ไปแล้ว แต่พอเอาซีพียูผมไปลองกับบอร์ดอื่นก็ไม่มีปัญหาอันใด เปิดติดสบายแถมลากกันไป 4.3-4.4GHz Stabilities Test ต่างๆ ก็ยังผ่านกระจุยกันเท่าเดิม ก็ยังงงๆจนถึงตอนนี้เลยครับว่ามันมีสาเหตุเนื่องมาจากอะไร เพราะว่าบอร์ด EVGA X58 3X SLI ตัวนี้ก็สามารถเปิดใช้งานกับซีพียู Core i7 965 และ Core i7 920 ตัวอื่นๆที่เอามาลองได้อย่างสบายเช่นกัน มันก็เลยส่งผลมาถึงผลการทดสอบต่างๆในบทความนี้ที่ไม่แรงกระจุยลากกระจายดั่งเช่นเคย ก็เนื่องมาจากว่าซีพียูที่ใช้ทดสอบคราวนี้เป็นของเพื่อนผมที่หยิบยืมมา ไม่ใช่ตัวที่เคยใช้ทดสอบอยู่ทุกทีนั่นเองครับ ซึ่งซีพียูตัวนี้ลากกันมาได้ถึง4.25GHz นี่ก็ถือว่าเป็นความเร็วที่ซีพียูตัวนี้ไม่เคยทำได้มาก่อนแล้วครับ เพราะเท่าที่ผมเคยเอาซีพียูตัวนี้มาลอง 4.2GHz ก็หืดขึ้นคอกันแล้ว ซึ่งก็พอแสดงให้เห็นว่าบอร์ดตัวนี้ต้องมีดีที่ไม่ธรรมดาอยู่เหมือนกัน ซึ่งถ้าได้จับคู่กับซีพียูที่มีพรสวรรค์ในการลากที่ดีกว่านี้ ก็น่าจะไปได้ไกลกว่านี้แรงกว่านี้อีกมากอย่างค่อนข้างแน่นอนครับ กับราคาขายที่ประมาณหมื่นต้นๆ ก็ขอฝากเมนบอร์ดตัวนี้ไว้เป็นอีกหนึ่งตัวเลือกสำหรับผู้พิศมัยความแรงแห่ง Core i7 LGA1366 ก็แล้วกันนะครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.
