GIGABYTE H77M-D3H Intel H77 Motherboard

/ บทความโดย: tpp , 14/05/2012 21:27, 11,354 views / view in EnglishEN
«»
Share

.

main GIGABYTE H77M D3H Intel H77 Motherboard

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่านวันนี้ขอหยิบเอา Mainboard รุ่นเล็กๆที่ใช้ชิพเซ็ต H77 มาแนะนำให้ได้ชมกันบ้าง ถือว่าเป็นการคลายร้อนในช่วงที่ฝนตกต้อนรับฤดูฝนก็แล้วกัน สำหรับวันนี้หยิบเอา GIGABYTE H77M-D3H ที่มาพร้อมกับความสวยงามของกล่องบรรจุ โดยที่ตัวบอร์ดนั้นรองรับการทำงานของเทคโนโลยีล่าสุดกันแทบจะนับไม่ถ้วนเลยครับ มาติดตามรายละเอียดจากหน้าเว็บของ GIGABYTE กันก่อน

GIGABYTE Website

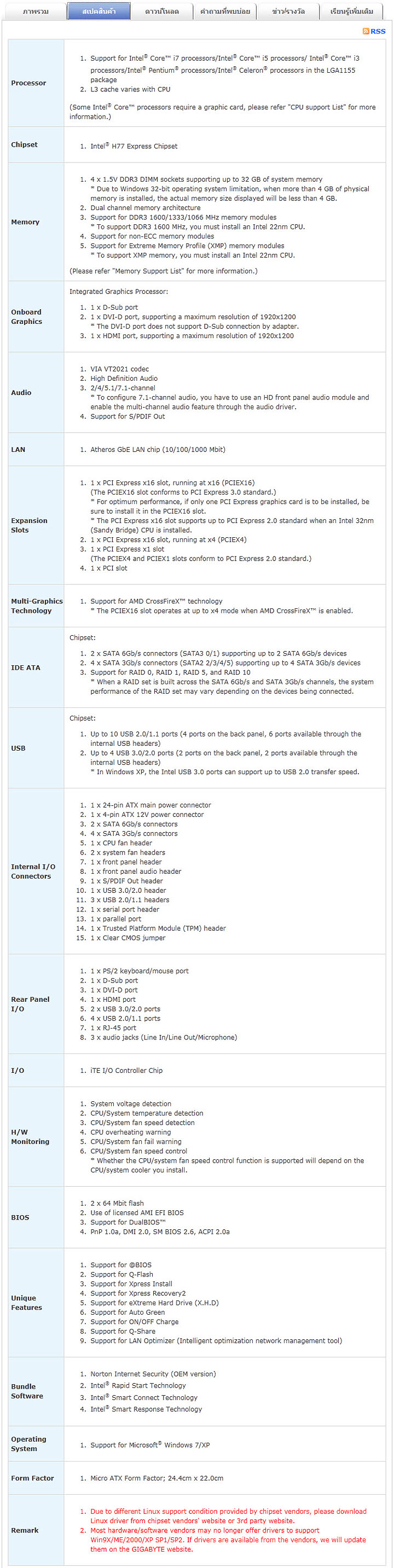

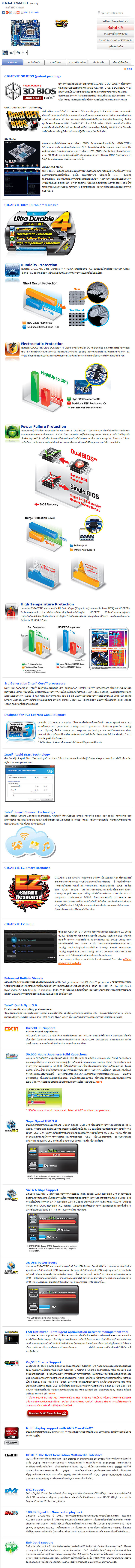

spec1 GIGABYTE H77M D3H Intel H77 Motherboardspec2 GIGABYTE H77M D3H Intel H77 Motherboardรายละเอียด GIGABYTE Z77X-D3H นั้นไม่บอกไม่รู้เลยนะครับว่านี่บอร์ดราคาไม่เกินห้าพัน

.

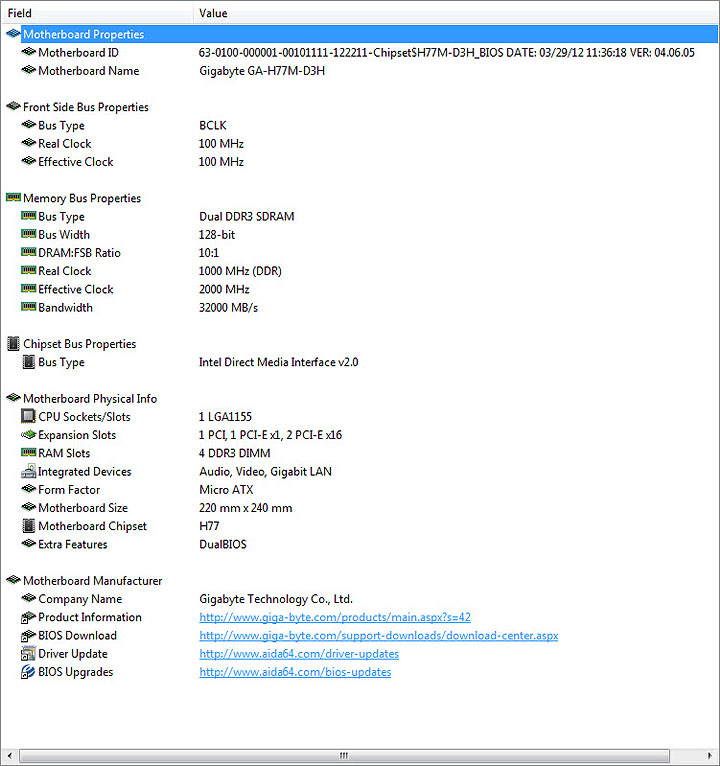

GIGABYTE H77M-D3H Motherboard Details from AIDA64

aida1 GIGABYTE H77M D3H Intel H77 Motherboardตรวจสอบรายละเอียดทางด้านเทคนิคกันครบถ้วน

..

————————————————–

.

Mother Board Appearance

.

dsc 3944 GIGABYTE H77M D3H Intel H77 Motherboardกล่องก็ยังเป็นสีขาวสง่างามตามแบบฉบับ Gigabyte เลย

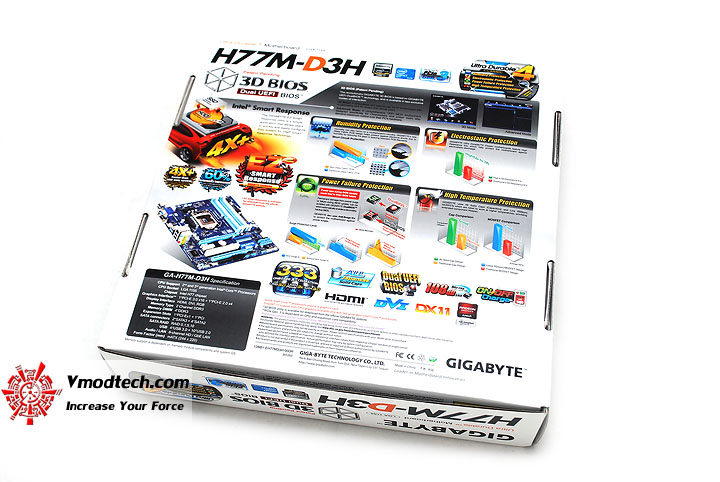

dsc 3945 GIGABYTE H77M D3H Intel H77 Motherboardฟีเจอร์หลักของบอร์ดครับ คือ เป็นบอร์ด Intel H77 chipset, PCI Express Gen 3 เป็นจุดเด่นครับ

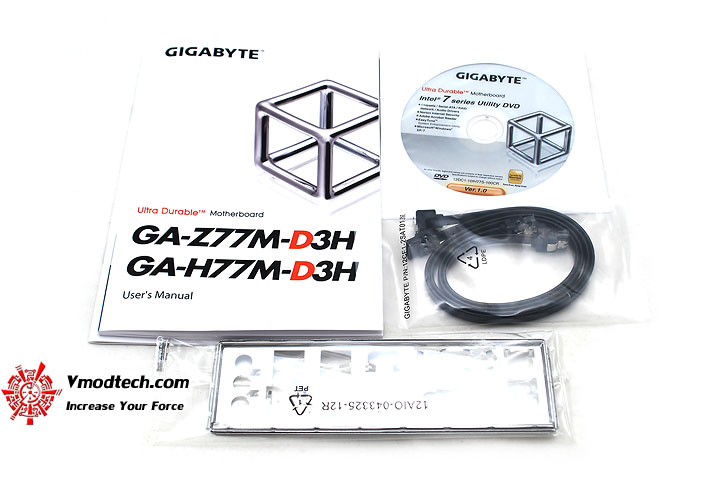

.dsc 3946 GIGABYTE H77M D3H Intel H77 Motherboardอุปกรณ์ที่มากับกล่องครับ

User’s manual
I/O Shield
SATA cable
Driver Software

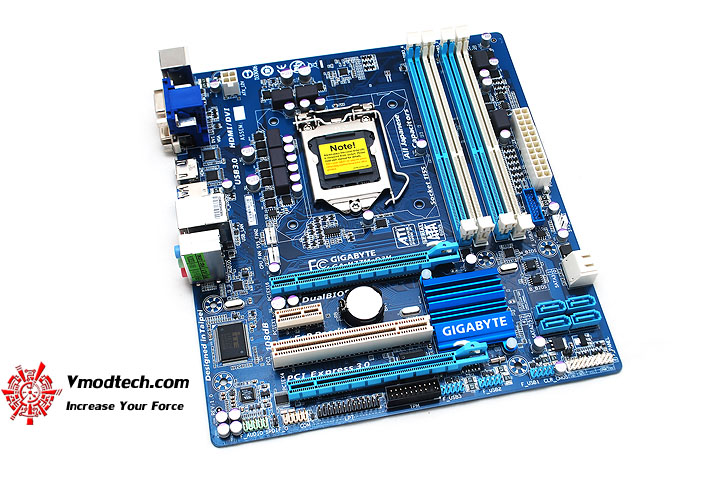

.dsc 3947 GIGABYTE H77M D3H Intel H77 Motherboardบอร์ดขนาด Micro ATX ขนาด 24.4cm x 22.0cm สีฟ้าสดใส

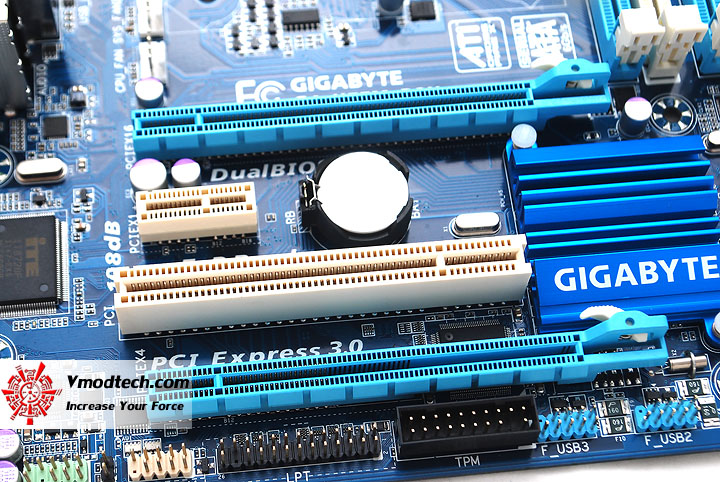

dsc 3948 GIGABYTE H77M D3H Intel H77 Motherboard

  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
  2. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
  3. 1 x PCI Express x1 slot
  4. 1 x PCI slot

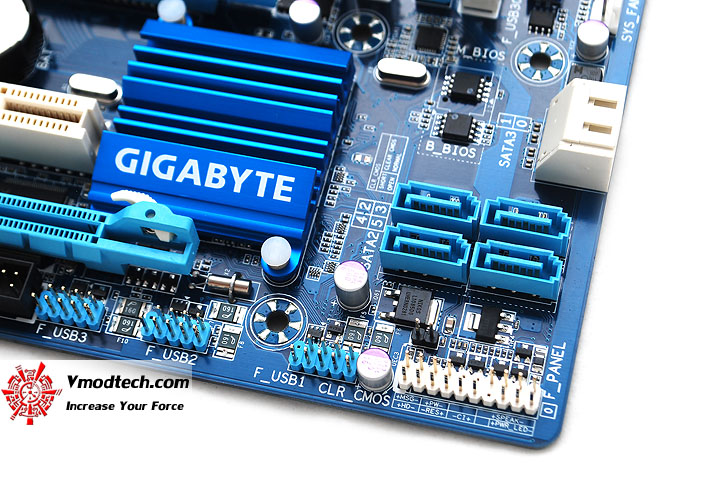

dsc 3949 GIGABYTE H77M D3H Intel H77 MotherboardSATA สีฟ้าจะเป็น 4 x SATA 3Gb/s ส่วนสีขาวด้านข้างจะเป็น 2 x SATA 6Gb/s คิดว่าเหลือเฟือนะ

.

————————————————–

.

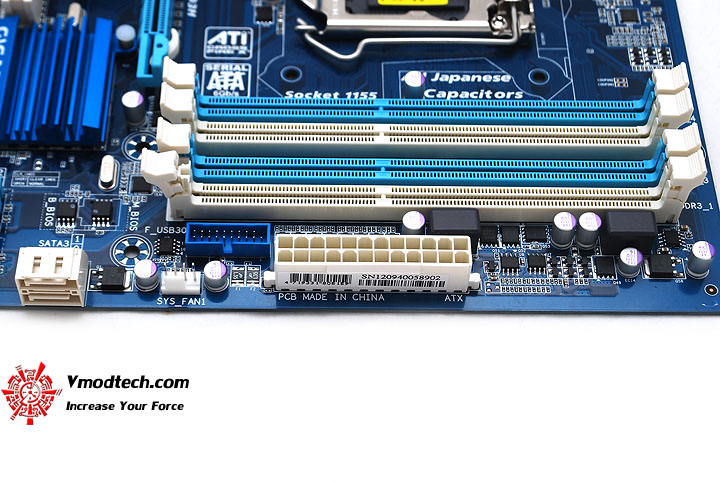

dsc 3950 GIGABYTE H77M D3H Intel H77 MotherboardMemory ก็ใส่ได้มากสุดถึง 32 กิ๊กกาไบท์ และรองรับการทำงานที่ความเร็ว DDR3 1600/1333/1066 MHz

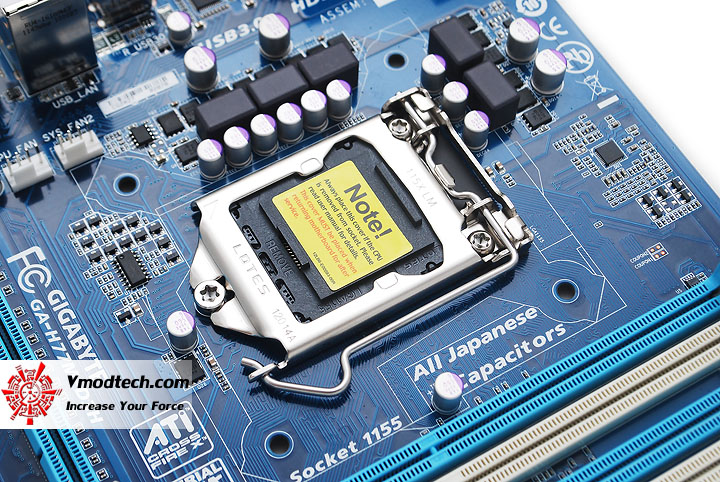

dsc 3951 GIGABYTE H77M D3H Intel H77 MotherboardSocket CPU ก็เป็น LOTES รอบๆบอร์ดไม่มีการติด Heatsink ภาคจ่ายไฟมาด้วยเลย

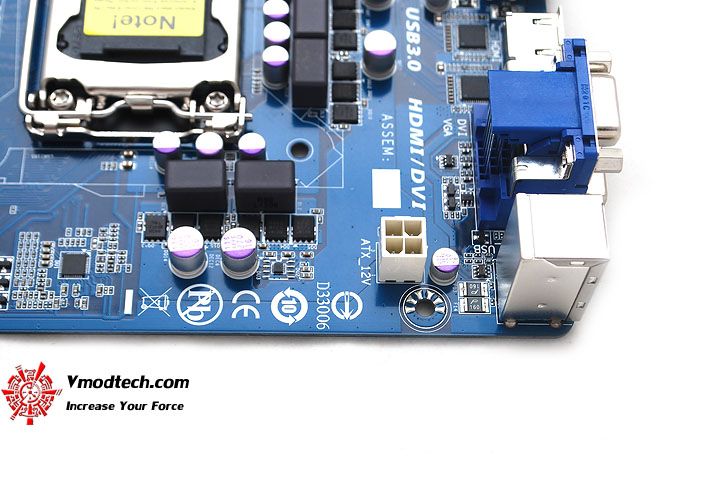

dsc 3952 GIGABYTE H77M D3H Intel H77 Motherboardซ๊อคเก็ตสี่พินจ่ายเจ้า CPU ครับ ดูจะน้อยไปนิดสำหรับขาโหด

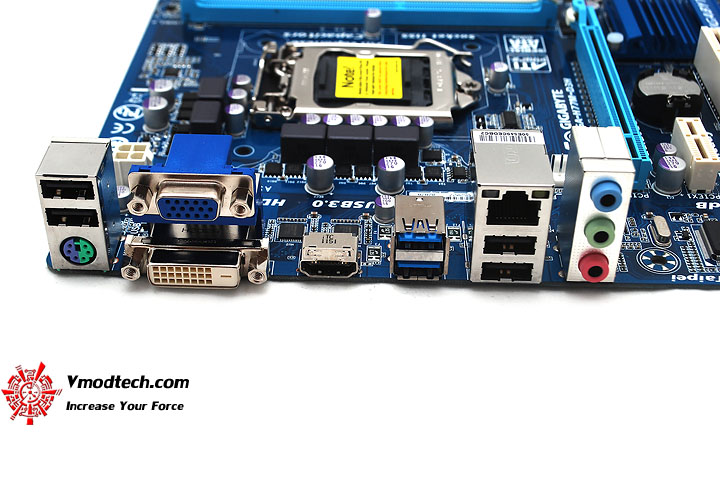

dsc 3953 GIGABYTE H77M D3H Intel H77 Motherboard

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x D-Sub port
  3. 1 x DVI-D port
  4. 1 x HDMI port
  5. 2 x USB 3.0/2.0 ports
  6. 4 x USB 2.0/1.1 ports
  7. 1 x RJ-45 port
  8. 3 x audio jacks (Line In/Line Out/Microphone)

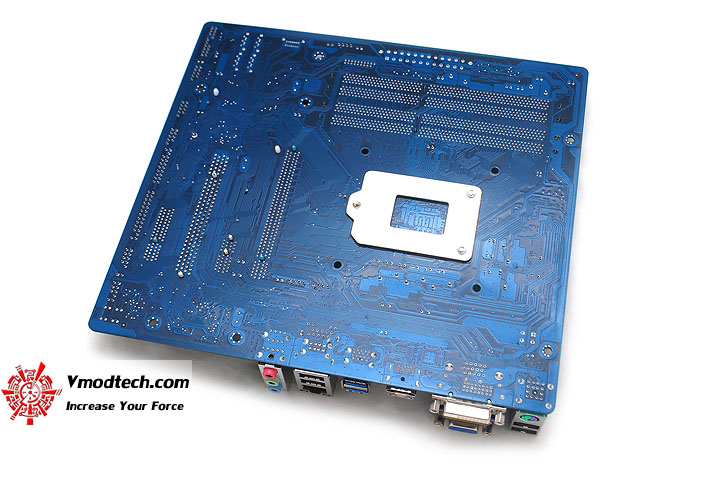

dsc 3954 GIGABYTE H77M D3H Intel H77 Motherboardด้านหลังบอร์ดครับ ตัว PCB จะเป็นสีฟ้าสไตล์กิ๊กกาไบท์เลย

.

————————————————–

.

System Configuration

SYSTEMS
.CPU ..Intel Core i7 3770K Ivy Bridge
.Motherboard ..GIGABYTE H77M-D3H Intel H77 Motherboard
.Memory ..G.SKILL RipjawsX F3-17000CL9Q 4GB x 2
.Graphic Card ..NVIDIA GTX680
.Harddisk ..OCZ Octane 128 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..Thermaltake Toughpower 1500 Watt
.Operating System. ..Windows 7 Ultimate 64-bit

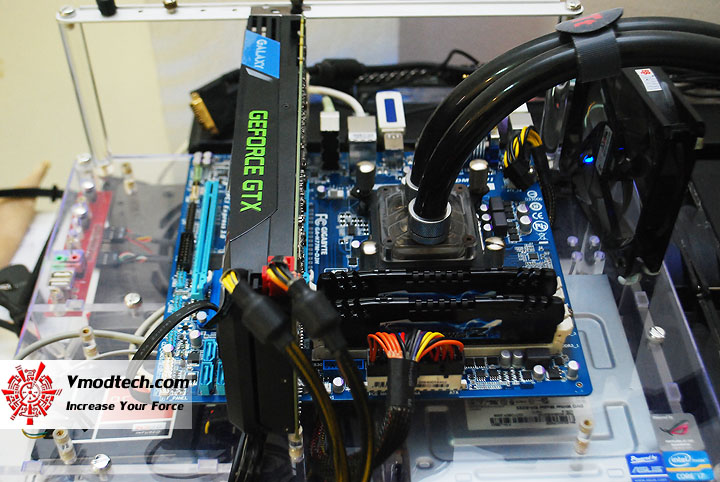

ภาพของชุดทดสอบนี้

dsc 3982 GIGABYTE H77M D3H Intel H77 Motherboardทดสอบกันโดยตั้งโจทย์ว่าเล่นเกมส์แรงงงงง

CPUZ Detail

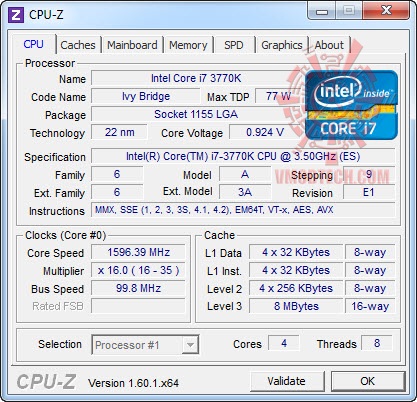

cpu1 GIGABYTE H77M D3H Intel H77 Motherboardวันนี้ก็แน่นอนครับว่าจะมาเล่น CPU ค่า Default ให้ได้ชมกันสำหรับผู้ที่ชอบความแรงแต่ไม่ได้ปรารถนาจะโอเวอร์คล๊อกให้เหนื่อยเพราะแค่ Core i7 3770K กับเทคโนโลยีสปีดสเต๊ป ก็เหลือเฟือแล้วนั่นเอง เดี๋ยวเรามาชมว่าเมื่อมีโหลดให้ CPU ทำงานแบบขั้นๆว่าตัวคูณนั้นจะวิ่งไปทำงานที่เท่าไหร่บ้าง โดยที่สถานะไม่มีโหลดนั้น CPU จะวิ่งที่ความเร็ว 1.6 GHz ที่ BUS 100 x 16 ครับ

cpu1 4 GIGABYTE H77M D3H Intel H77 Motherboard

cpu1 3 GIGABYTE H77M D3H Intel H77 Motherboard

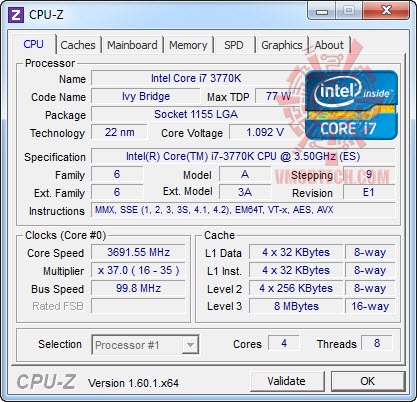

cpu1 1 GIGABYTE H77M D3H Intel H77 Motherboard

อย่างที่เห็นครับ ตัวคูณจะวิ่งไปสูงสุดที่ 39 ที่สภาวะโหลดหัวเดียว แค่นี้ก็แรงเหลือหลายแล้ว อิอิ

cpu3 GIGABYTE H77M D3H Intel H77 Motherboard.

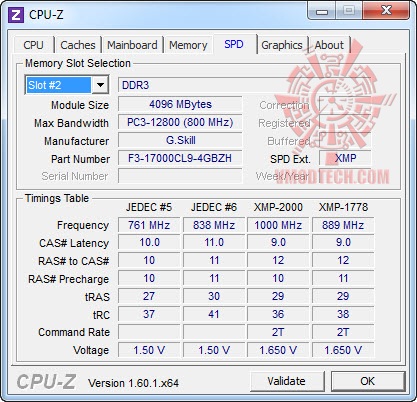

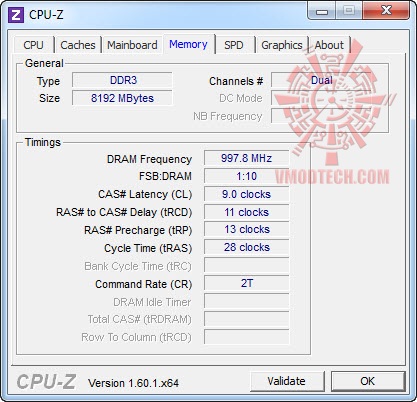

cpu4 300x289 GIGABYTE H77M D3H Intel H77 Motherboard .. cpu5 300x289 GIGABYTE H77M D3H Intel H77 Motherboard

บัสแรมวันนี้วิ่งได้แค่ประมาณสองพันนะครับ ปรับสุดได้แค่นี้

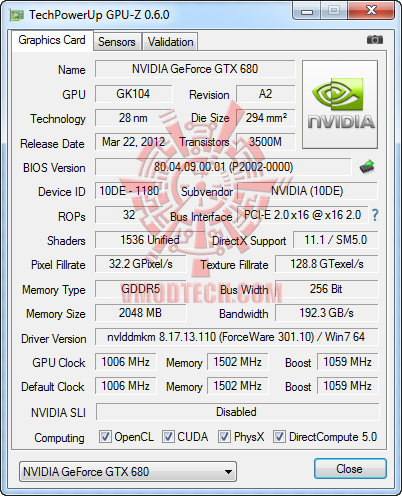

gpuz1 GIGABYTE H77M D3H Intel H77 Motherboardการ์ดจอที่ร่วมเทสครับ อาจจะดูว่าทำมัยถึงเอาการ์ดใหญ่มาเสียบกับบอร์ดจิ๋วแบบนี้ ก็เป็นไปตามโจทย์ที่ผมได้กล่าวไปครับ คือต้องการได้ชุดเล่นเกมส์ที่แรงทั้ง CPU และ การ์ดจอด้วยตัวมันเอง ไม่ต้องไปโอเวอร์คล๊อกให้เหนื่อยและเสียเวลา เอาเวลามาเล่นเกมส์ดีกว่า

.

————————————————–

.

.SuperPI Suites

SuperPI 1M, 32M Single Thread

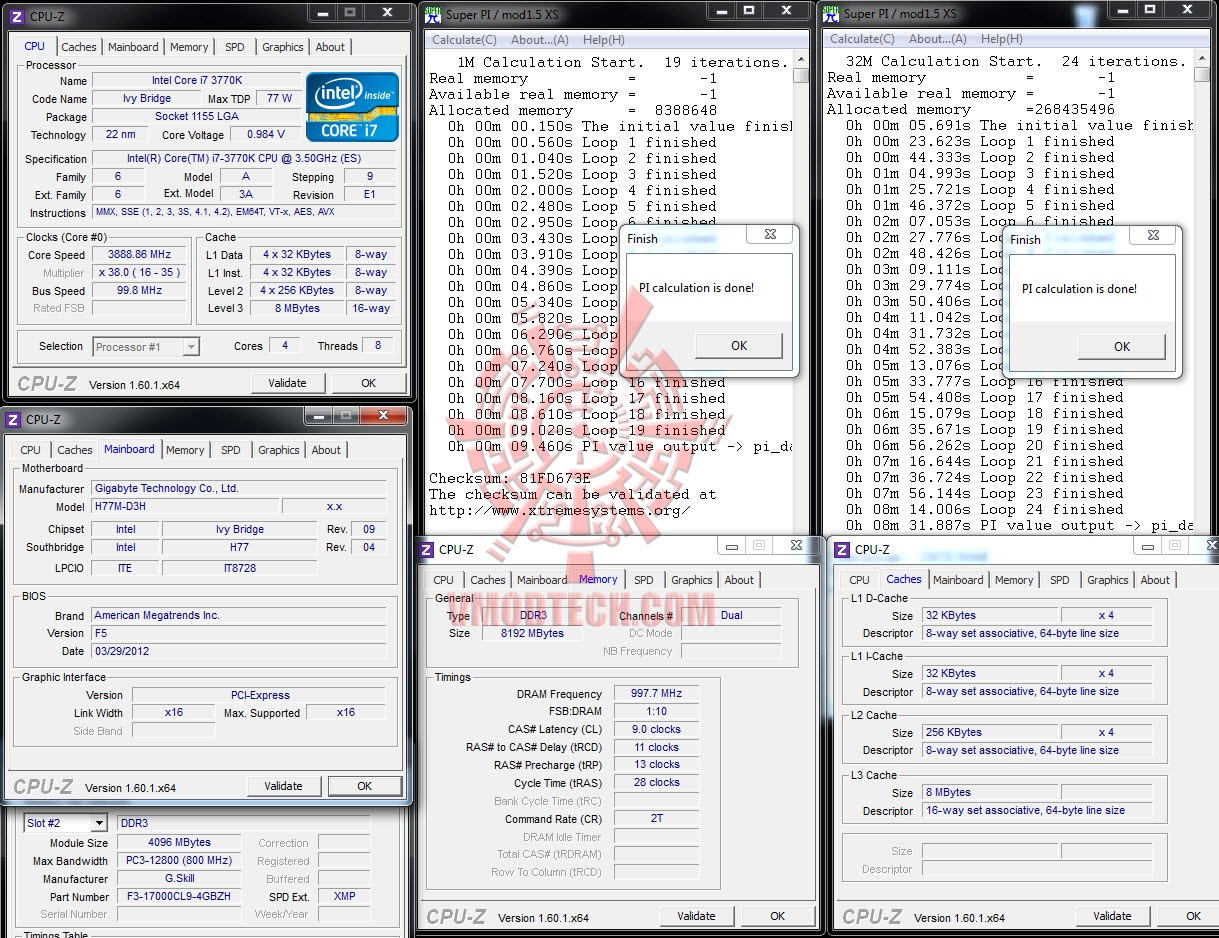

superpi 720x554 GIGABYTE H77M D3H Intel H77 Motherboard9.46 วิ นี่เป็นเวลามาตรฐานของ IVY Bridge 3770K ยอดเยี่ยม

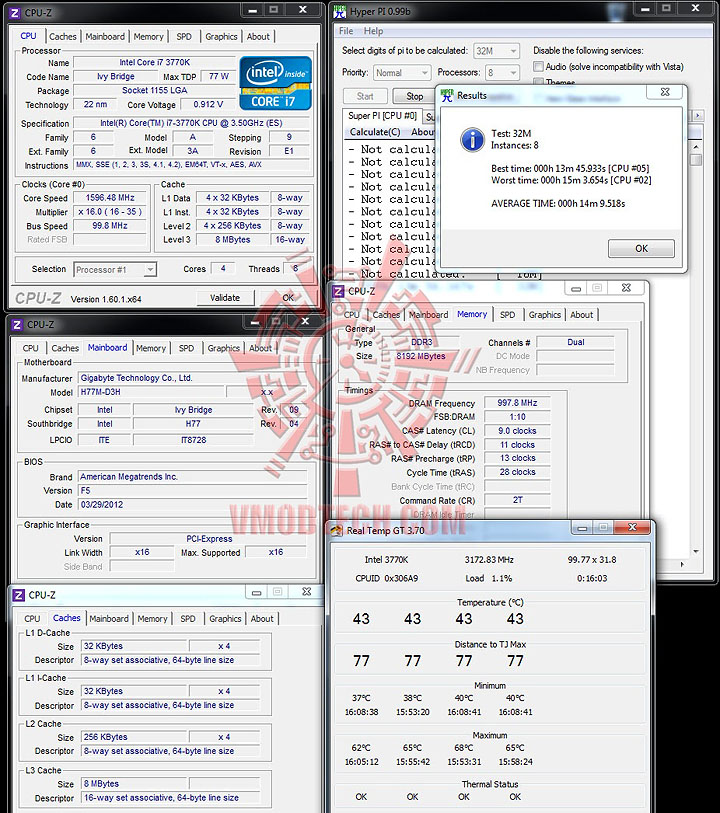

SuperPI 32M Multi Thread

superpi32 GIGABYTE H77M D3H Intel H77 Motherboardสิบสี่วินาทีสำหรับ 32 เมกแปดหัว เร็วใช้ได้แล้วนะ

PCMark 7

pcmark7 720x654 GIGABYTE H77M D3H Intel H77 MotherboardPCMark 7 กับคะแนนห้าพันสี่ แรงงง
.

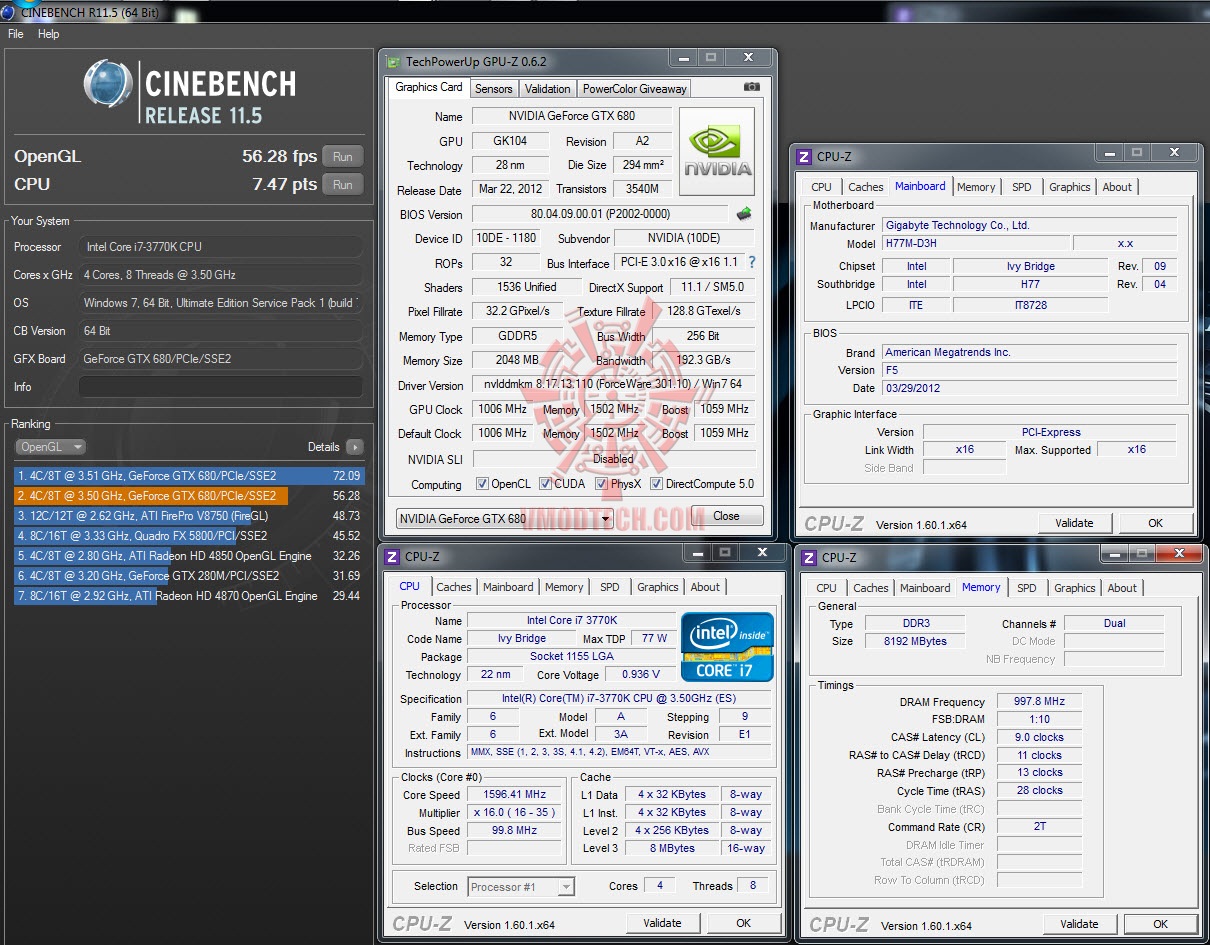

Cinebench R11.5

cb 1 720x562 GIGABYTE H77M D3H Intel H77 Motherboard

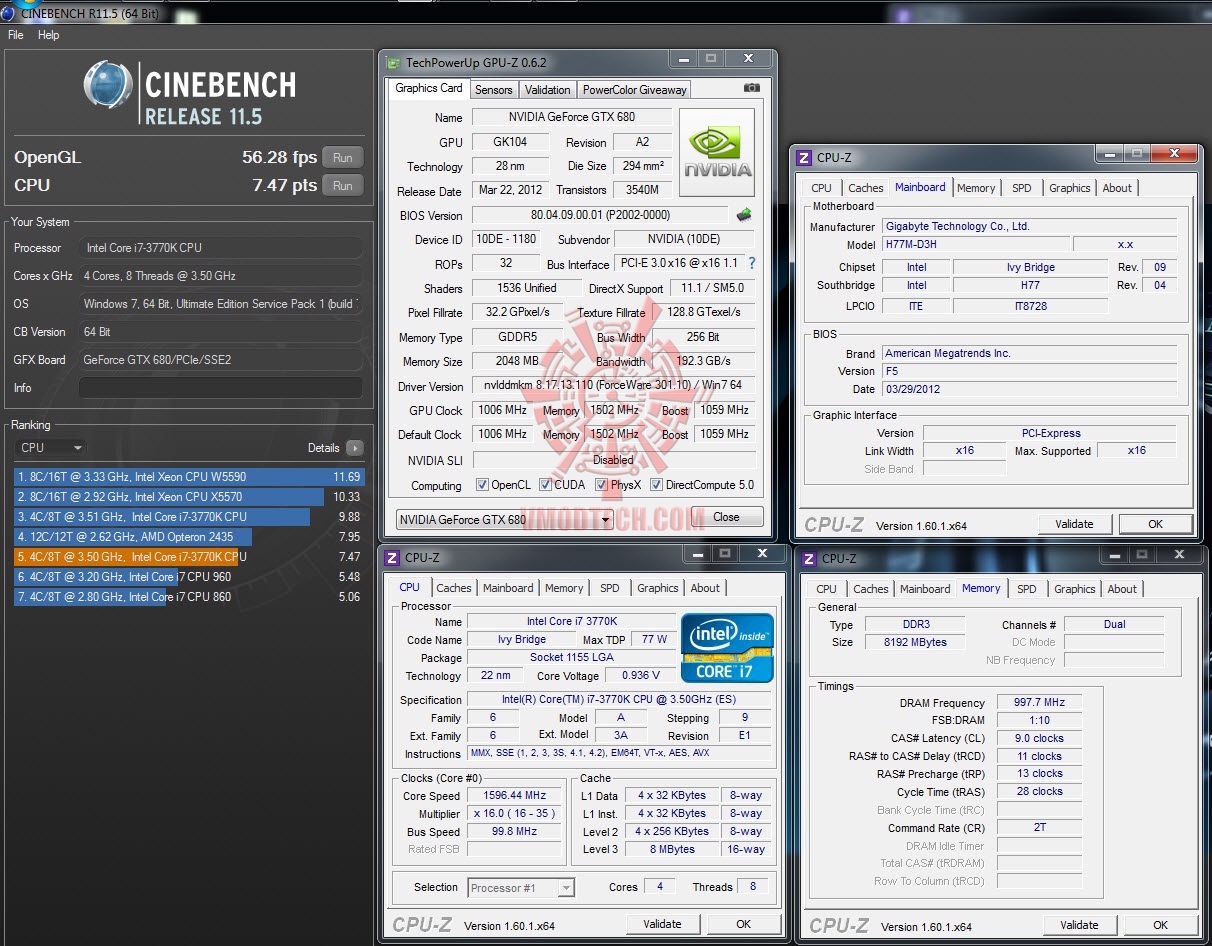

cb2 720x561 GIGABYTE H77M D3H Intel H77 Motherboardเร็วพอควรเลยสำหรับ Cinebench 11.5 คะแนนของ CPU นั้นอยู่ที่ 7.47 pts เลยนะครับ สุดยอด

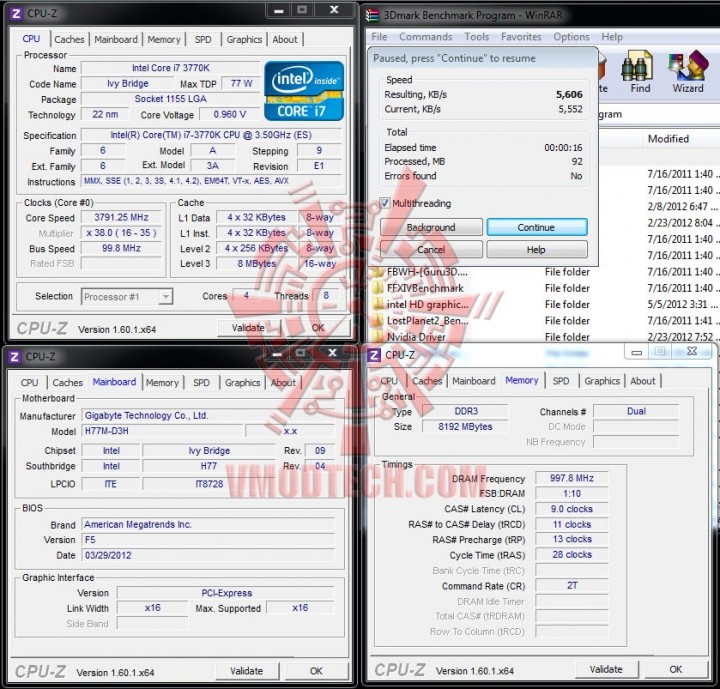

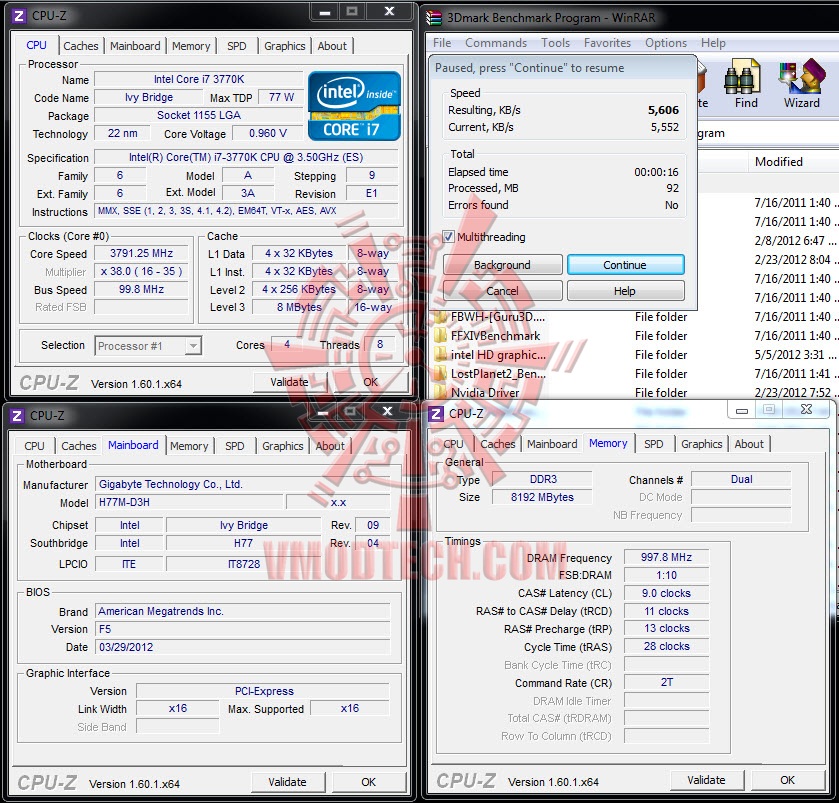

WinRAR Benchmark

winrar 720x689 GIGABYTE H77M D3H Intel H77 Motherboardเง้อ หัาพันหกสำหรับวินแรร์ แตกไฟล์รวดเร็วมาก

X264 FHD Benchmark

x264 720x595 GIGABYTE H77M D3H Intel H77 Motherboardแรงอีกแล้วสำหรับ X264

...

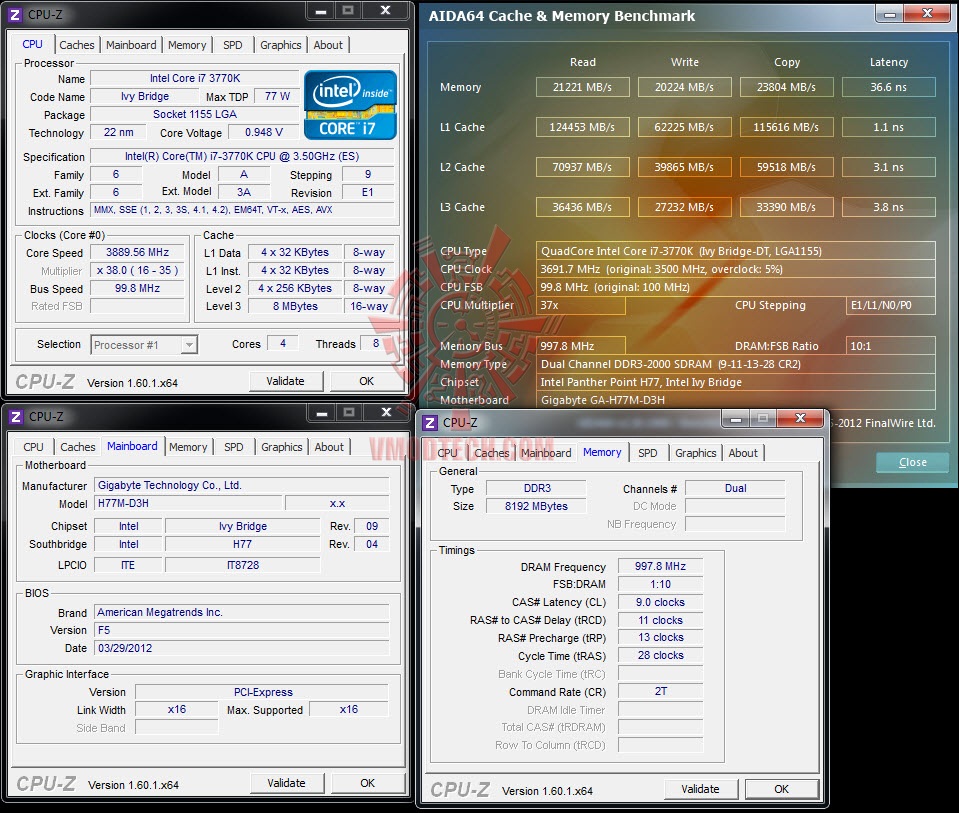

AIDA64 Cache and Memory

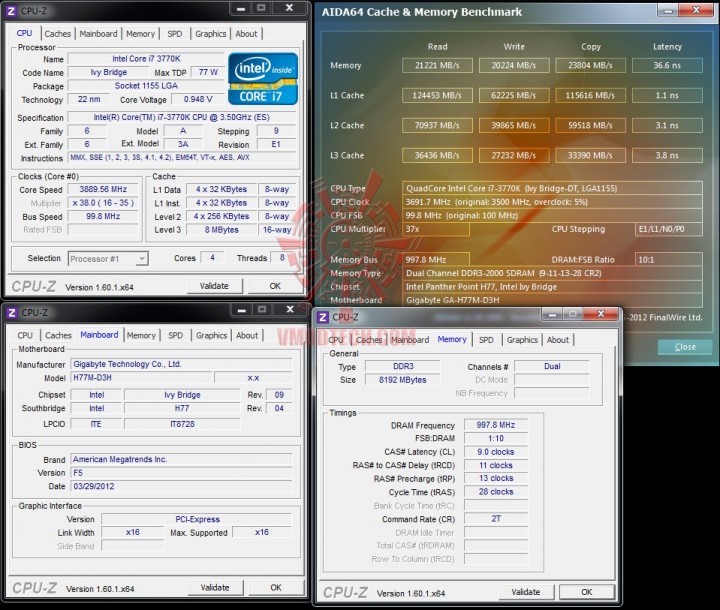

cache 720x610 GIGABYTE H77M D3H Intel H77 MotherboardMem Bandwidth ได้ประมาณสองหมื่นกว่า แรง และคุ้ม

.d

————————————————–

.
3DMark Benchmark

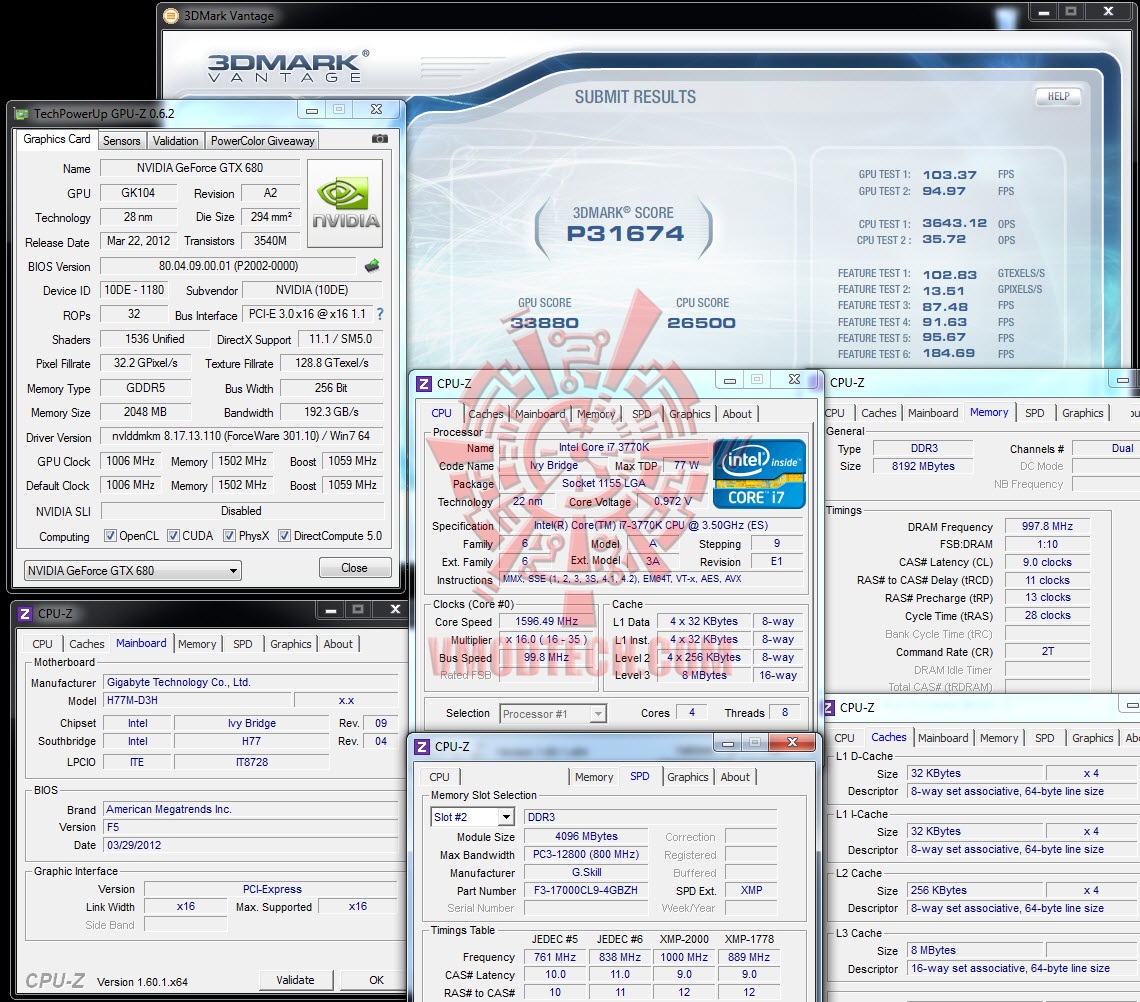

.3DMark Vantage

vantage 720x632 GIGABYTE H77M D3H Intel H77 MotherboardIvy Bridge ลากคะแนนแวนเทจได้สะเด่าจริงๆแม้ว่าจะเป็น Default

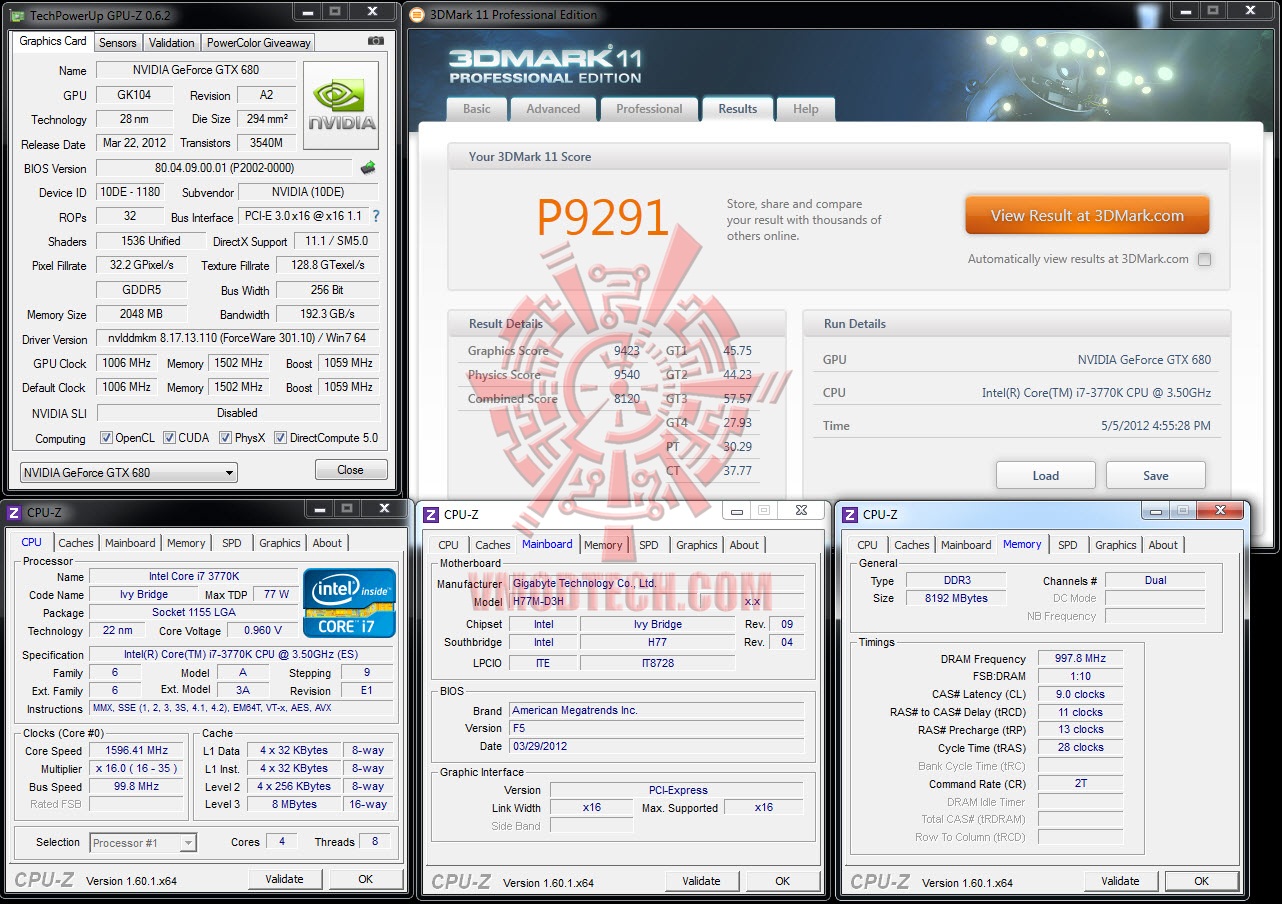

3DMark 11

5 5 2012 4 57 22 pm 720x507 GIGABYTE H77M D3H Intel H77 Motherboardเก้าพันต้นๆ แรงตามสภาพการ์ดเลย

.

————————————————–


..
Conclusion

.

main GIGABYTE H77M D3H Intel H77 Motherboard

ครบถ้วนสมควรแก่เหตุกันไปครับสำหรับเมนบอร์ด GIGABYTE H77M-D3H ซึ่งเป็นเมนบอร์ดที่ใช้ชิพเซต H77 จากอินเทลรุ่นล่าสุด ด้วยประสิทธิภาพที่น่าจะเป็นที่ถูกใจกับผู้ใช้งานหลากหลายครับ ไม่ว่าจะเป็นผู้ใช้งานที่เลือกหาไปสำหรับประกอบคอมเพิ่อใช้งานทั่วๆไป ซึ่งก็รองรับการทำงานของ VGA on CPU ด้วยในตัว เพียงแค่ใส่ CPU IVY Bridge เข้าไปก็เสียบสายออกจอได้แล้วด้วยความสามารถของ Intel HD 2500, 4000 หรือว่าจะย้อนกลับไปใส่ Sandy Bridge ก็ย่อมได้ครับเพราะ H77 นั้นรองรับการใช้งานทั้ง Sandy Bridge และ IVY Bridge อยู่แล้ว

หรือว่าจะเอางบไปทุ่มกับกราฟฟิกการ์ดแล้วเลือกหาเอา CPU IVY Bridge ในรุ่นรองๆลงไปมาใช้งาน นั้นก็เป็นอีกทางเลือกที่ดีครับสำหรับเหล่านักเล่นเกมส์ทั้งหลาย จัดกับ HD7870 หรือว่าจะเป็น GTX560Ti ก็น่าจะเป็นทางเลือกที่ดีและประหยัดงบประมาณไปได้มากมายเลย อีกอย่างไม่ต้องกังวลกับความร้อนด้วย Heatsink ตัวเล็กๆก็เอาอยู่ ถือเป็นตัวเลือกที่ดีครับก็ฝากไว้เป็นทางเลือกกับน้องๆแล้วกัน ใช้เงินอย่างคุ้มค่า

.

Chane

14 พฤษภาคม 2555

.

vmod award performance good GIGABYTE H77M D3H Intel H77 Motherboardvmod award value best GIGABYTE H77M D3H Intel H77 Motherboard

.
