GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

/ บทความโดย: idirex2000 , 02/01/2011 00:33, 11,513 views / view in EnglishEN
«»
Share

gigabyte amd radeon hd 6950 1 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

สวัสดีปีใหม่2554เพื่อนๆทุกๆคนครับขอให้มีแต่ความสุขและสมหวังตลอดปี2554ครับ วันนี้ผมมีกราฟฟิคการ์ดตัวแรง GIGABYTE RADEON HD6950 มารีวิวให้เพื่อนได้รับชมถึงประสิทธิภาพสูงสุดและมีความพิเศษอีกอย่างหนึ่งก็คือสามารถเปิดท่อให้การ์ดใบนี้ได้กลายร่างเป็นรุ่นพี่ HD6970 ได้ครับซึ่งในวันนี้ผมจะนำเสนอต่อจากป๋าน่อมที่กล่าวถึงการแปลงร่างการ์ด จากบทความนี้ ปลดปล่อยพลัง HD 6950 ให้กลายเป็น HD 6970 กันแบบเต็มๆง่ายๆและแรงๆ และในวันนี้ผมจะนำเสนอถึงวิธีการลากเพิ่มประสิทธิภาพให้เกินขีดจำกัดของ ccc ด้วย afterburner ทำให้การ์ด GIGABYTE RADEON HD6950 @ HD6970 แรงขึ้นมากกว่าเดิมแค่ไหนผมมีวิธีให้เพื่อนๆสามารถทำได้เองและแรงไปพร้อมๆกันกับผมครับ เพื่อนๆคงอยากจะทำแล้วใช่ไหมครับ แต่ก่อนอีกไปรับชมรายละเอียดต่างๆของตัวกราฟฟิคการ์ด GIGABYTE RADEON HD6950 จากทางผู้ผลิตกันก่อนครับ

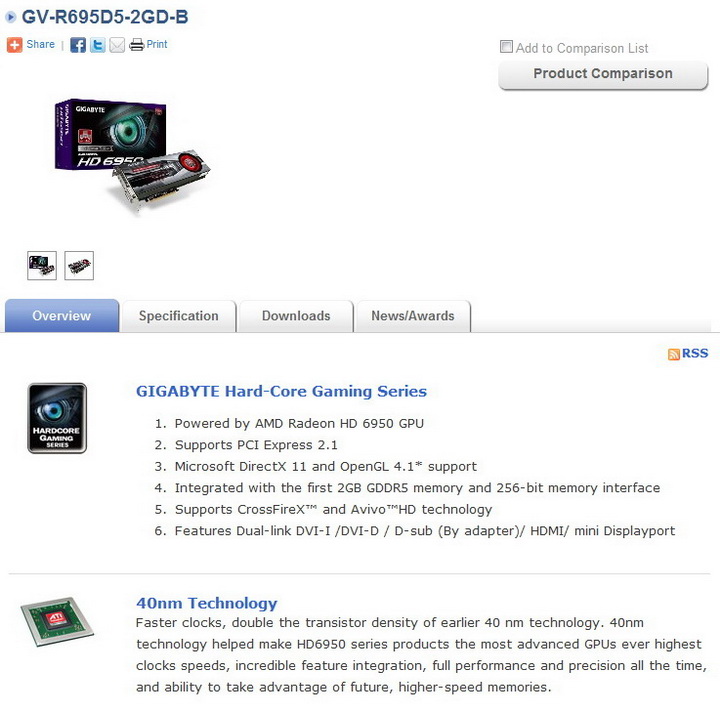

11 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY21 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY3 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY4 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY5 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

หน้าต่อไปเราไปรับชมความสวยงามของตัวการ์ด GIGABYTE RADEON HD6950 กันต่อเลยครับ

————————————————–

Package & Bundle

dsc 0001 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYด้านหน้ากล่องท่านจะได้พบกับดวงตาแห่งพลังและเมื่อเรามองลึกๆแล้วทุกท่านจะเห็นถึงว่ามีพลังงานมหาศาลซ่อนเร้นอยู่ครับแบบนี้เราไปค้นหากันต่อดีกว่าครับ

dsc 0002 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYด้านหลังกล่องบอกรายละเอียดเกี่ยวกับตัวผลิตภัณฑ์เพียบเลยครับ

dsc 0003 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYอุปกรณ์ต่างๆที่แถมมาให้ในกล่องครับ

Graphic Card Appearance

dsc 0004 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYด้านหน้าการ์ดสวยงามมากครับเป็นรูปผ่าของเครื่องยนต์เจ๊ทครับแบบนี้แรงแน่นอนครับ

dsc 0005 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYด้านข้างคาดสีแดงมาครับครับดูสวยงามเด่นเวลาจับใส่เคสครับ

dsc 0006 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYด้านหลังการ์ดครอบด้วยแผ่นอลูมิเนียมมาด้วยครับดูเรียบร้อยและแถมช่วยในการระบายความร้อนด้านหลังได้ด้วยครับ

dsc 0007 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYพัดลมโบเวอร์สีแดงขนาดใหญ่ช่วยในการระบายความร้อนได้อย่างรวดเร็วครับ

dsc 0008 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYขั้วต่อไฟเลี้ยงการ์ด 6Pin 2หัวครับ เดี๋ยวเรามาชมพร้อมๆกันครับเมื่อลากเพิ่มความเร็วแล้วจะนิ่งหรือเปล่าครับ

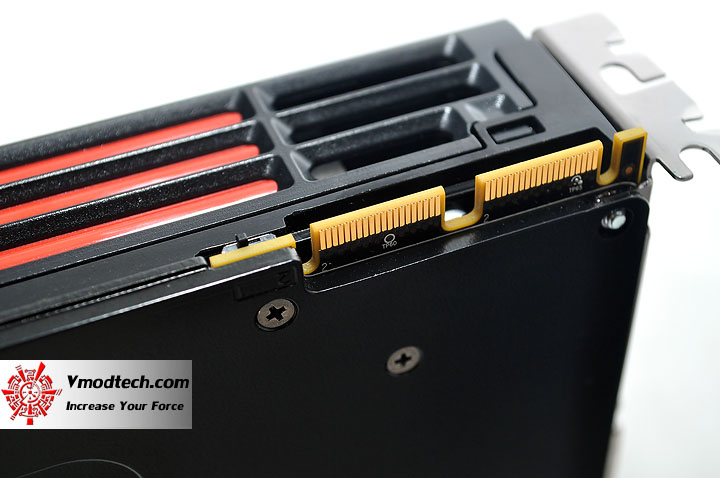

dsc 0009 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYมีช่องเสียบ CrossFireX Bridge จะมี 2ช่อง 4-Way ครับ

dsc 0010 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYมีสวิทซ์สับเรียกใช้ bios สำรองเมื่อเพื่อนๆ flash แล้วเกิดขอผิดพลาดให้สับสวิทย์นี้เพื่อเรียกใช้ยามจำเป็นได้ครับ

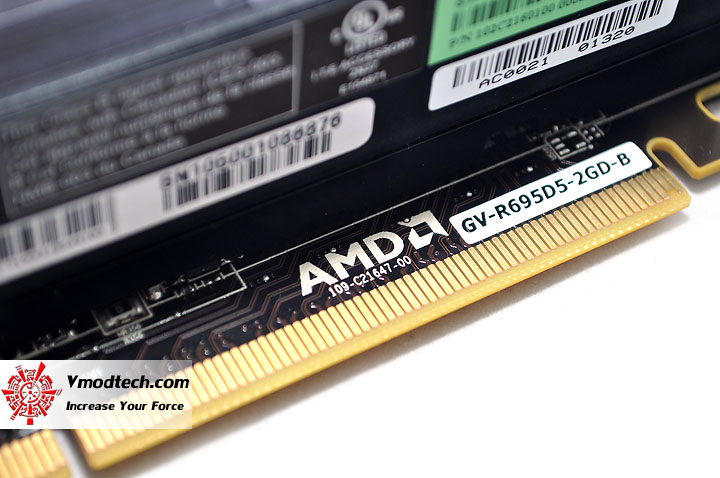

dsc 0011 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYสกรีนตรา AMD ลง pcb แบบนี้ REF การ์ดของแท้แน่นอนครับรับประกันความแรงครับ

dsc 0012 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYมีช่องเสียบ HDMI 1.4a 1Port , DVI-I 1Port , DVI-D 1Port และ Mini Display Port 1.2 2Ports ตามมาตราฐานเลยครับสำหรับการ์ดรุ่นใหญ่

————————————————–

ขั้นตอนการเพิ่มไฟและวิธีการทำเมื่อแปลงเป็น HD6970

ต่อไปผมจะอธิบายถึงวิธีการทำและโปรแกรมต่างๆที่จำเป็นต้องใช้ก่อนน่ะครับ

ขั้นแรกให้เพื่อนๆไปดาวน์โหลด3โปรแกรมที่เราจำเป็นต้องใช้ในครั้งนี้ก่อนครับ กดตามลิงค์ได้เลยครับ msi afterburner จาก GURU3D.COM , smartdoctor และ AMD Catalyst driver 10.12a Hotfix เมื่อเพื่อนๆได้3โปรแกรมครบแล้วเรามาเริ่มทำไปพร้อมๆกันเลยครับ แต่อย่าลืม flash bios ตามบทความของป๋าน่อมก่อนน่ะครับ อ่านวิธี flash bios โดยใช้ bios unlock hd6950@hd6970 ของคุณ davetheshrew แห่งเว็บ GURU3D.COM ได้จัดส่ง file bios มาให้กับทางป๋าน่อมเรียบร้อยแล้วครับ ซึ่งถ้าไม่ได้ flash ด้วย bios ตัวนี้เพื่อนๆจะใช้โปรแกรม smartdoctor ในการเพิ่มไฟไม่ได้น่ะครับ ส่วนตัว file bios ของท่าน davetheshrew เพื่อนๆท่านใดสนใจ pm.มาหาผมได้ครับเดี๋ยวจัดส่งไปให้

1. msi afterburner 2.1.0 beta5 เราจะนำมาใช้ลาก core clock / memory clock ให้เกินค่ามาตราฐานที่มีใน ccc ของเราครับ และนำมาช่วยในการปรับรอบพัดลมด้วยครับ

1.1 ให้เพื่อนๆเข้าไปเปิด fileตามรูปของผมได้เลยครับโดยใช้ notepad เปิดครับ

e0b981e0b881e0b989 msi after1 720x437 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY1.2 เข้าไปแก้ค่า3ค่าตามที่ผมตีกรอบสีแดงไว้ให้ปรับค่าเป็น 1 ให้หมดเลยครับ

e0b981e0b881e0b989 msi after 607x720 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

msi 720x511 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

เพื่อนๆจะได้สเกลในการลากเพิ่มขึ้นเหมือนผมเลยครับและคราวนี้เราจะได้ลากเกิน core clock 950 MHz ซักทีครับ

2. smartdoctor เอาไวเพิ่มไฟให้ GPU อย่างเดียวเลยครับแต่ตัวโปรแกรมจะอ่านค่าเป็น HD6950 อยู่ครับแต่ไม่เป็นปัญหาใดๆเลยครับ

smartdoctor GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYเพิ่มไฟที่ vcore ได้เต็มที่ 1.5 v เลยครับ

3.AMD Catalyst เอาไว้ปรับค่า power control settings อย่างเดียวครับ ตัวนี้เพื่อนๆลองเล่นดูครับว่าจะตั้งที่ 0 หรือ +20 แต่เพื่อนๆไม่ต้องเป็นห่วงน่ะครับเมื่อลากแล้วจะทำให้ core core สวิงขึ้นๆลงๆแต่ตั้งแต่ผมลองใช้แบบโหดๆทั้งตั้งค่า0หรือ+20ยังไม่พบว่ามีผลทำให้ core clock ดร็อปลงๆขึ้นๆเลยครับ

ccc GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYภาพนี้ก่อนใช้ msi afterburner ครับ core clock ยังไม่เกิน 950 MHz ครับหน้าตายังไม่เปลี่ยนครับ

ccc1 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

พอเราใช้ msi afterburner ลากค่า core clock เกิน ccc หน้าตาจะเป็นแบบนี้ครับไม่เป็นอะไรน่ะครับ

june up1 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

คราวนี้เราจะใช้ 3 โปรแกรมนี้พร้อมๆกันแต่คนล่ะหน้าทีตามที่ผมได้อธิบายไว้ข้างต้นครับและไฟ vcore ที่ผมได้ใช้ในการทดสอบครั้งนี้ผมตั้งอยู่ที่ 1.43-1.45 v ถ้าเพื่อนๆสามารถคุมความร้อนให้เย็นกว่านี้ก็จะสามารถลากได้ core clock 1000 MHz กันเลยที่เดียวครับ

1 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

2 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

หน้าตา GPUZ ตอนผมเริ่มปรับตั้งค่าครับ เท่ห์หรือเปล่าครับพร้อมแล้วน่ะครับเราไปลุยแบบ nonstop กันเลยครับ

————————————————–

System Stabilizer Test

spec me GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY.

dsc04982 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

ผมใช้ system เหมือนเดิมครับแต่เปลี่ยนจากในเคสเป็น TEST BASE SUNTECH ของพี่วสุ suhana ให้มาใช้งานครับ ผมเทสที่อุณหภูมห้องโดยประมาณ 26 องศาครับ

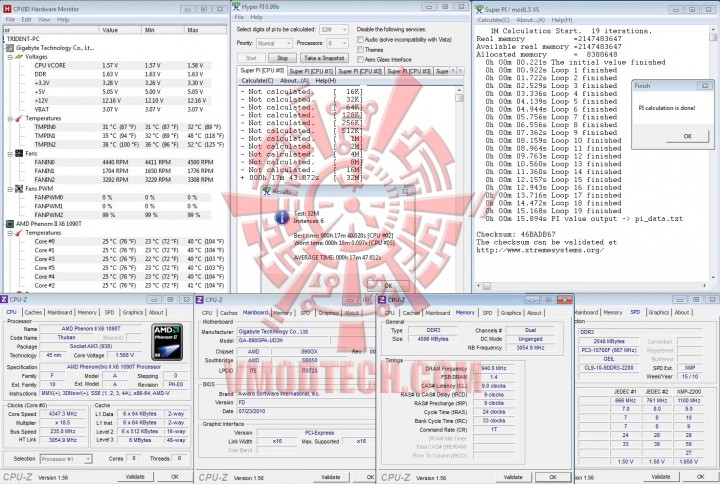

hyper pi 32mb1 720x484 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

ผ่านกันสบายๆครับกับ phenom II x6 1090T@4348 MHz พร้อมแล้วครับสไตล์ VMODTECH.COM !!!

ค่าความร้อนของตัวกราฟฟิคการ์ด

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

furmark 985 1500 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

อุณหภูมิสุงสุดอยู่ที่ 73 องศาที่รอบพัดลม 100% เสียงดังเหมือนเครื่องบินเจ๊ทเลยและวันนี้ผมจะทดสอบที่ค่า Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz ค่านี้ค่าเดียวครับ เพื่อนๆคงอยากทราบเหมือนกันใช่ไหมครับว่าบน system AMD กับ hd6950@hd6970 แรงสุดๆจะแรงแบบสุดติ่งหรือเปล่าว่าแล้วเราไปลุยกันเลยดีกว่าครับ Letgo!!!!

————————————————–

3DMARK03

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

03 985 1500 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

เทสแรกกับ system AMD ก็กดกันไป 80000กว่าแล้วครับผ่านนิ่งๆสบายมากเลยครับ

3DMARK05

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

05 985 1500 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

05กดกันไปคะแนนท่วมเลยครับ

3DMARK06

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

06 985 1500 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

อีกนิดเดียว 25000แล้ว แรงจริงๆครับ

3DMARK VANTAGE

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

vantage 985 15001 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

แรงสะใจวัยรุ่นจริงๆครับไม่มีงอแงเลยครับลื่นจริงๆ

3DMARK11

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

11 985 1500 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

คะแนนสวยจริงๆครับกับ 3D11 แรงงงง

————————————————–

Unigine Heaven Benchmark 2.1

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

unigine 2010 12 31 22 41 13 54 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

unigine 2010 12 31 22 40 48 93 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

สุดยอดเลยครับกับ Tessellation สุดโหด

————————————————–


GAME BENCHMARK

Aliens VS. Predator DX11

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

avp d3d11 benchmark 2011 01 01 01 02 23 54 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

avp GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYเกือบ7600แรงสุดยอดดด แรงจนเอาไม่อยู่แล้วครับท่านผู้ชม

Crysis Warhead

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

crysis2 985 1500 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

เกมสุดโหดก็เอาไม่อยู่แล้วครับแรงจริงๆ

Devil May Cry 4 DX10

devilmaycry4 benchmark dx10 2010 12 31 22 55 27 36 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY


Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

devilmaycry4 benchmark dx10 2011 01 01 00 08 03 84 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

แบบนี้เค้าเรียกว่าลื่นหัวแตก

————————————————–

.

Final Fantasy XIV Benchmark

final setting GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz


ffxivwinbenchmark 2011 01 01 00 21 38 08 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

ผมชอบฉากตอนที่น้องเค้าวิ่งขึ้นบันไดจริงๆเลยครับ ช่างพริ้วไหวจริงๆ

Dirt2 DX11 Benchmark

dirt2 game 2011 01 01 00 10 55 18 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

dirt2 game 2011 01 01 00 11 01 09 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

dirt2 game 2011 01 01 00 13 02 66 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

แรงจนฝุ่นตลบมองทางไม่เห็นเลยครับ

Lost Planet 2 DX11 Benchmark

lp2dx11 2010 12 31 22 50 41 56 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

lp2dx11 2010 12 31 22 50 47 84 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

lp2dx11 2010 12 31 22 53 23 37 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

เกมกินสเปคอย่างเกมนี้ยังลื่นไหลไม่มีสะดุดเลยครับ

————————————————–

HawX 2 DX11 Benchmark

hawx2 dx11 2011 01 01 01 00 35 97 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

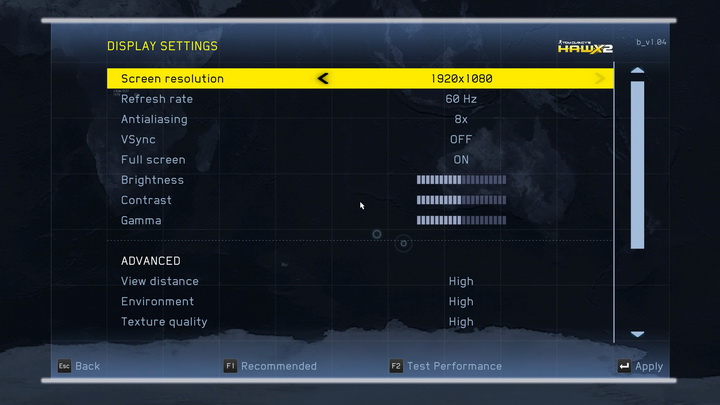

hawx2 dx11 2011 01 01 00 59 27 14 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

hawx2 dx11 2011 01 01 00 59 34 26 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

hawx2 dx11 2011 01 01 01 01 38 11 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

ปรับกันสุดๆเฟรมเรตมาท่วมเลยครับ

Street Fighter IV DX10 Benchmark

streetfighteriv benchmark 2011 01 01 01 04 33 63 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

streetfighteriv benchmark 2011 01 01 01 04 39 30 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

Overclock Speed Core Clock 985 MHz / Memory Clock 6000 MHz

streetfighteriv benchmark 2011 01 01 01 07 41 46 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

ปรับสุดๆ c16xQAA ริวบอกผมว่าเตะจนเหนื่อยเลยครับ

————————————————–

Conclusion

dsc 00131 GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

มาถึงบทสรุปปิดท้ายแล้วครับ เป็นยังไงบ้างครับเพื่อนๆหลังจากที่ปรับได้เกินค่ามาตราฐานใน ccc แล้วแรงขึ้นกว่าเดิมใช่ไหมครับช่วงนี้ถ้าเพื่อนๆมีโอกาสน่าจะหาจับจอง GIGABYTE RADEON HD6950 ที่ทั้งสวยและยังแรงคุ้มค่าแถมมีของแถมสามารถแปลงร่างเป็นรุ่นพี่ HD6970 ได้อีกด้วยแต่ผมอยากจะฝากว่าถ้าทุกท่านที่ได้ทำการแปลงร่างเปิดท่อได้แล้วลองลากเอาคะแนนสวยๆเก็บไว้แต่อย่าเผลอลากจนเพลินตลอดเวลาน่ะครับเพราะว่าการ์ด HD6950 นั้นมีขั้วต่อไฟเพิ่ม 6 pin 2หัว ซึ่งต่างจาก HD6970 นั้นมีขั้วต่อไฟเพิ่ม 8pin 1 หัว 6pin 1หัว ดังนั้นระยะยาวย่อมทำให้การ์ด HD6950 อาจจะเกิดการเสียหายได้ครับนี้เป็นข้อสังเกตของผมน่ะครับและอีกเรื่องเวลาลากที่ core clock มากๆเพิ่มไฟ vcore กันเต็มสเกลระวังเรื่องความร้อนไว้บ้างก็ดีน่ะครับ สำหรับค่า power control settings ตอนผม furmark ผมปรับค่าให้อยู่ที่ 0 ครับเพราะมีความรู้สึกว่านิ่งกว่าเยอะและตอนเทสเกมหรือ 3D benchmark ต่างๆผมตั้งไว้ที่ +20 ครับเพราะมีความรู้สึกว่าคะแนนจะสวยกว่าเล็กน้อยครับสรุปว่าเพื่อนๆท่านใดที่มีโอกาสน่าซื้อมาเล่นน่ะครับตัวนี้ ราคากับประสิทธิภาพที่ได้กับมาถือกว่าเกินคุ้มกับเงินที่เราต้องจ่ายออกไป บทความนี้ขาดตกบกพร่องยังไงผมขออภัยด้วยครับ แล้วพบกันใหม่คราวหน้าครับ

.

vmod award performance good GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYvmod award value good GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFYvmod award innovation good GIGABYTE RADEON HD6950 @ HD6970 BIOS MODIFY

.

ขอขอบคุณ

GIGABYTE

.

SPECIAL THANKS

1. ท่าน davetheshrew แห่ง GURU3D.COM กับ bios unlock hd6950@hd6970 เพิ่มไฟได้สุดเทพ ขอบคุณมากครับ

2. ป๋าน่อม ที่เปิดโอกาสให้ผมได้ทำบทความดีๆครับ
