GIGABYTE Z68XP-UD5 Extreme Motherboard

/ บทความโดย: tpp , 04/10/2011 00:06, 1,705 views / view in EnglishEN
«»
Share

.

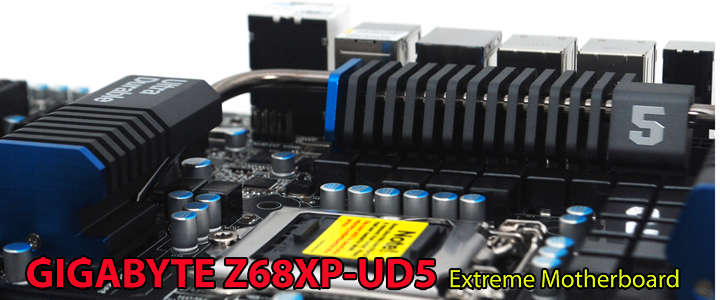

main1 GIGABYTE Z68XP UD5 Extreme Motherboard

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน วันนี้มีรีวิว Motherboard Socket LGA1155 Chipset Z68 อีกตัวจากค่าย Gigabyte รุ่น Z68XP-UD5 มาให้ได้ชมกันครับ สำหรับ Z68XP-UD5 นั้นเป็น Motherboard รุ่นรองใหญ่สุดจากค่าย Gigabyte บน chipset Z68 ต่างกับ UD7 แค่ไม่มี Chipset NF-200 เท่านั้น ซึ่งก็ไม่มีความจำเป็นสำหรับคนที่เล่นการ์ด Nvidia แค่ใบเดียว หรือว่าไม่มี Plan ที่จะเพิ่ม SSD แบบ PCI Express มาใช้งานครับ สำหรับ Feature เด่นๆของ Z68XP-UD5 นั้นก็คงไม่ต่างจากรุ่นอื่นๆในซีรีย์ ส่วนหนึ่งก็จะเป็น PCB ที่เป็นเอกลักษณ์ของ Gigabyte รวมถึง Ultra Durable 3 ก็ทำให้ Gigabyte นั้นเป็นที่น่าสนใจของวงการเลยทีเดียว
.

GIGABYTE Website

10 3 2011 10 10 03 pm GIGABYTE Z68XP UD5 Extreme Motherboard

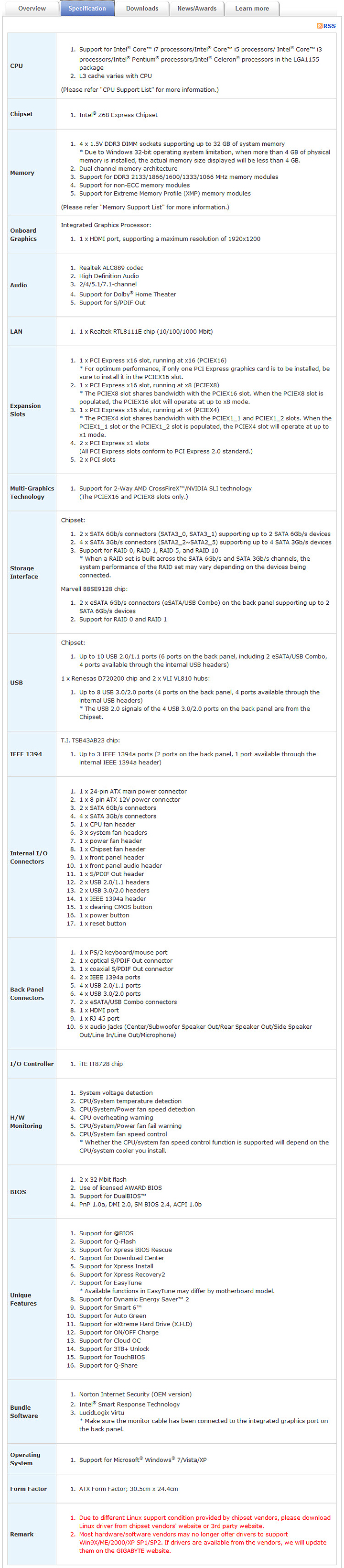

10 3 2011 9 56 22 pm GIGABYTE Z68XP UD5 Extreme Motherboard

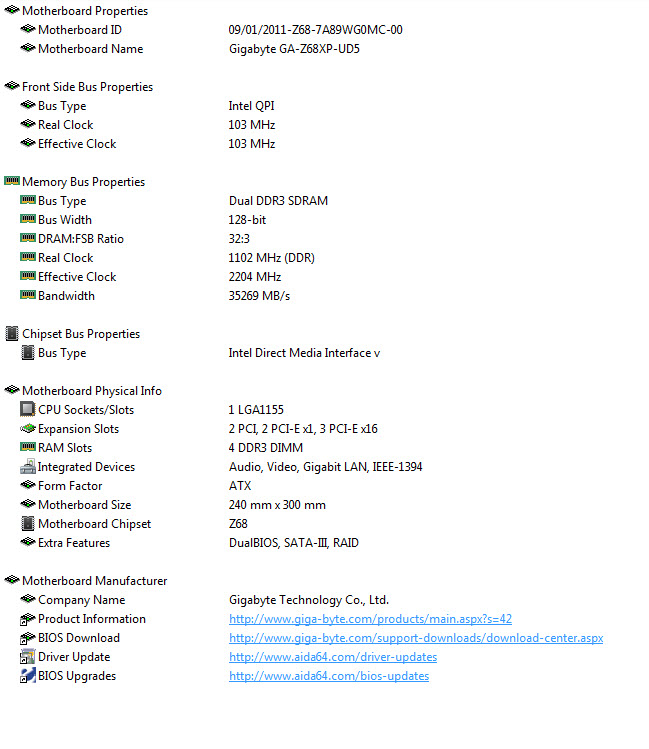

AIDA64 Details

aida spec GIGABYTE Z68XP UD5 Extreme Motherboard

รบกวนอ่านและพิจารณากันเอาเองนะครับ มึน เยอะมากกกกกกกกกกกก

.

.

————————————————–

.

Mother Board Appearance

.

1 GIGABYTE Z68XP UD5 Extreme Motherboard

กล่องสีสดและแลดูดุดันมาก นี่ก็เป็นเอกลักษณ์ของกิ๊กกาไบท์เค้าเหมือนกัน

.

2 GIGABYTE Z68XP UD5 Extreme Motherboard

กล่องใหม่กริ๊บ Feature สวยสดงดงามและอลังการ

.

3 GIGABYTE Z68XP UD5 Extreme Motherboard

ด้านหลังอ่านกันสบายใจเวลาว่างครับ

.

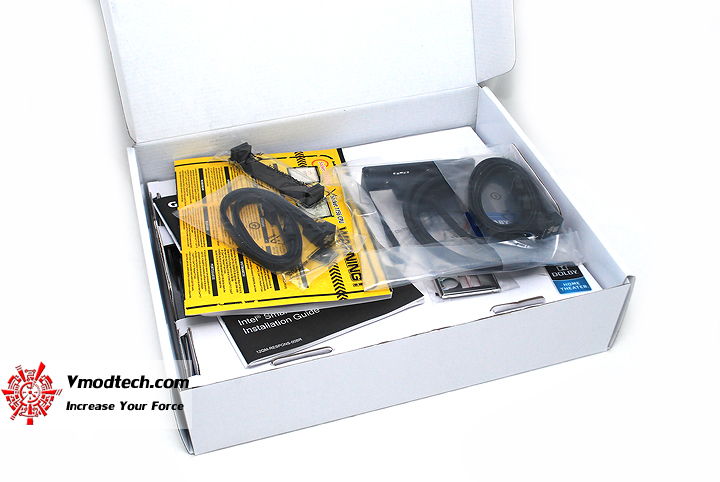

4 GIGABYTE Z68XP UD5 Extreme Motherboard

เปิดกล่องมาก็เจอกับอุปกรณ์ที่แถมมาครับ

.

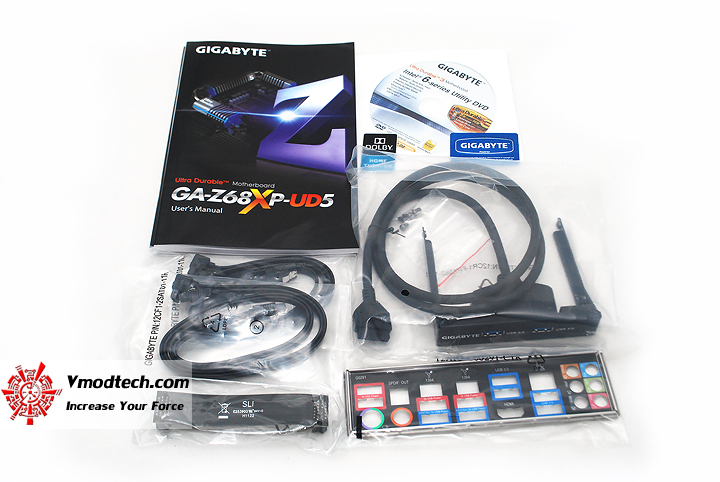

5 GIGABYTE Z68XP UD5 Extreme Motherboard

คู่มือ, Driver & Utility, Sata Cable, Back Plate, SLI Bridge และ Front Panel USB 3.0

.

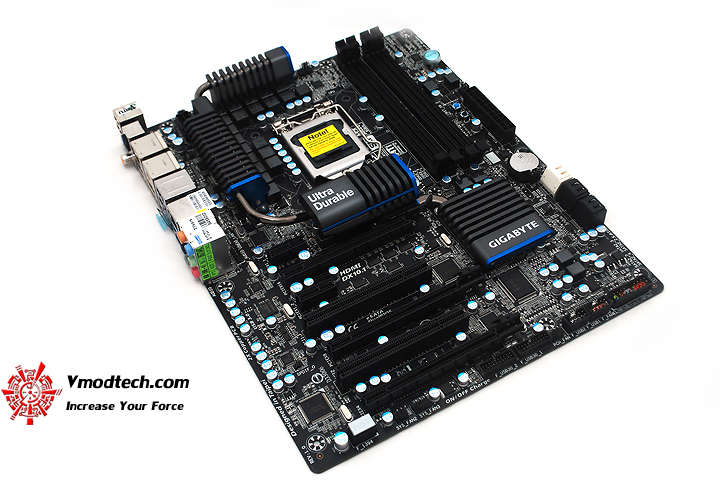

6 GIGABYTE Z68XP UD5 Extreme Motherboard

คมเข้มเพราะผมชอบรูปถ่ายแบบนี้ อิอิ กำ

.

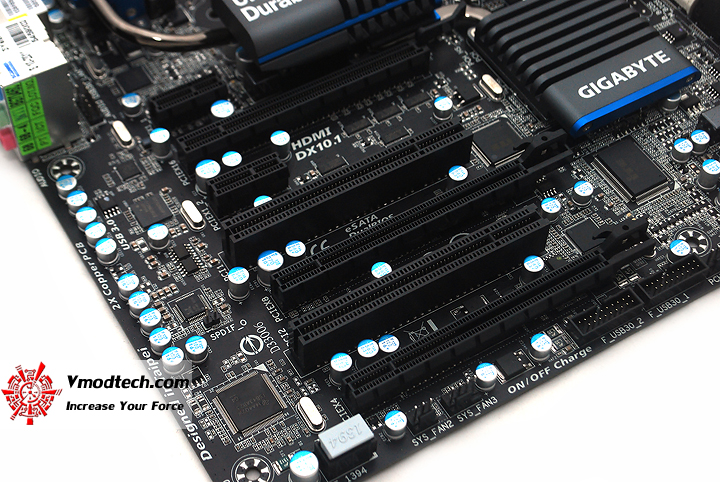

7 GIGABYTE Z68XP UD5 Extreme Motherboard

  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16)
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)
    * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
  3. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
    * The PCIEX4 slot shares bandwidth with the PCIEX1_1 and PCIEX1_2 slots. When the PCIEX1_1 slot or the PCIEX1_2 slot is populated, the PCIEX4 slot will operate at up to x1 mode.
  4. 2 x PCI Express x1 slots
    (All PCI Express slots conform to PCI Express 2.0 standard.)
  5. 2 x PCI slots

.

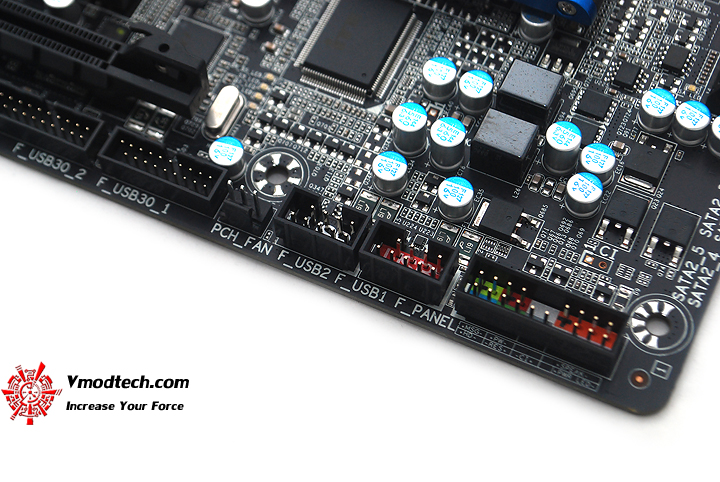

8 GIGABYTE Z68XP UD5 Extreme Motherboard

Front Panel Connector ครับ

.

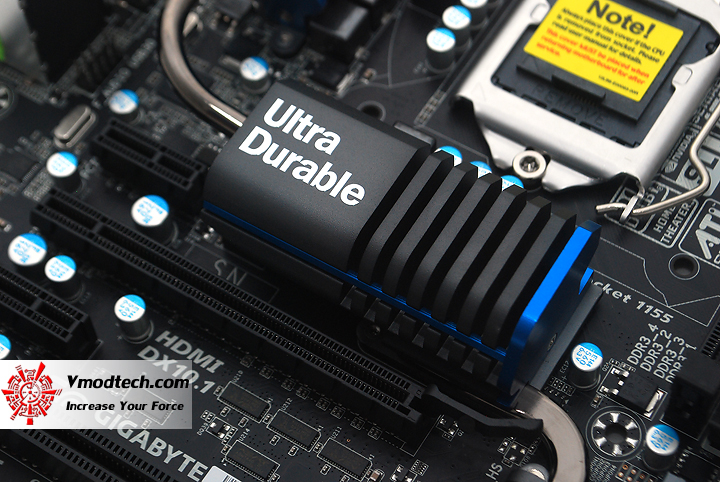

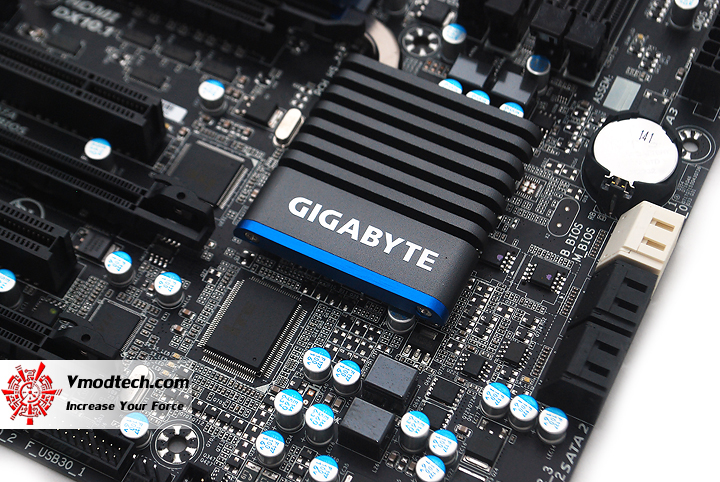

9 GIGABYTE Z68XP UD5 Extreme Motherboard

Heatsink ของ Chipset ครับ สวยงามเป็นเอกลักษณ์ของแต่ละยี่ห้อ

.

10 GIGABYTE Z68XP UD5 Extreme Motherboard

ใต้ Heatsink ตรงนี้จะไม่มี Chipset อะไรเป็นพิเศษครับ

.

————————————————–

.

.

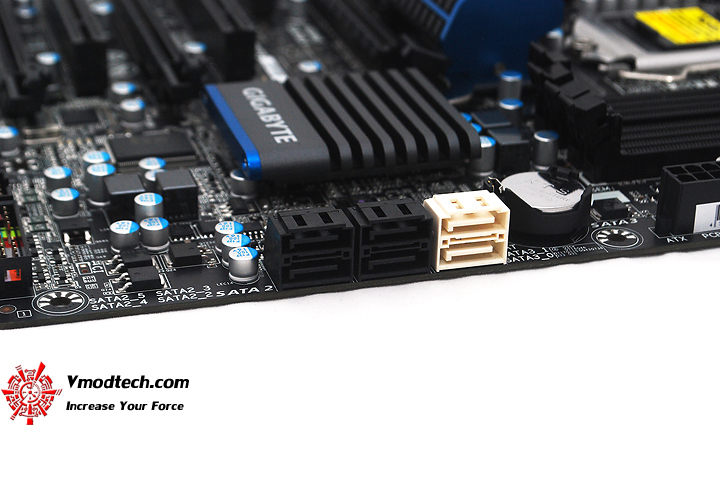

11 GIGABYTE Z68XP UD5 Extreme Motherboard

  1. 2 x SATA 6Gb/s connectors (SATA3_0, SATA3_1) supporting up to 2 SATA 6Gb/s devices
  2. 4 x SATA 3Gb/s connectors (SATA2_2~SATA2_5) supporting up to 4 SATA 3Gb/s devices
  3. Support for RAID 0, RAID 1, RAID 5, and RAID 10

.

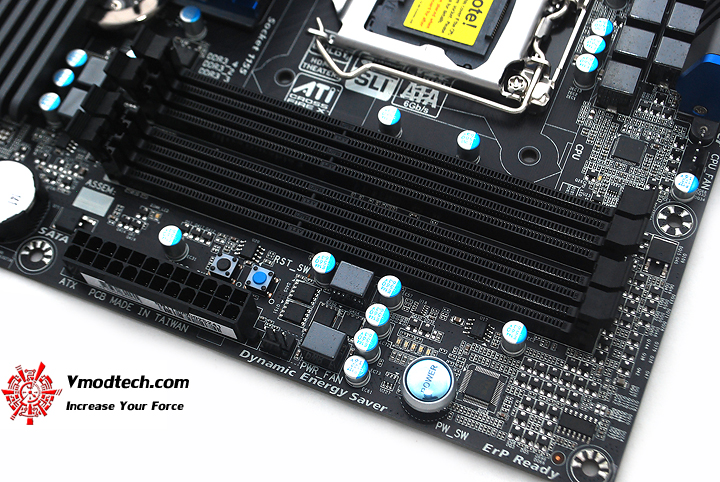

12 GIGABYTE Z68XP UD5 Extreme Motherboard

  1. 4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
    * Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
  2. Dual channel memory architecture
  3. Support for DDR3 2133/1866/1600/1333/1066 MHz memory modules
  4. Support for non-ECC memory modules
  5. Support for Extreme Memory Profile (XMP) memory modules

สวิทซ์ตัวเล็กๆสีฟ้าคือ Reset และสีดำคือสวิทซ์สำหรับ Clear CMOS ครับ ส่วนปุ่ม Power ก็มีมาให้บนบอร์ดเลย

.

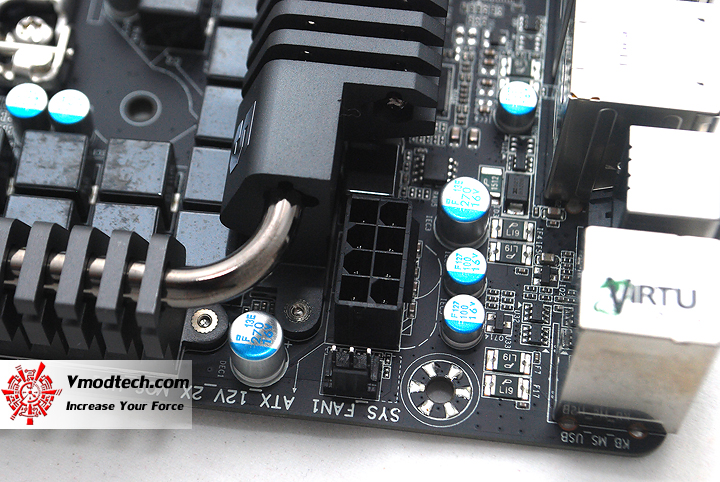

13 GIGABYTE Z68XP UD5 Extreme Motherboard

ช่องเสียบไฟ 8 พิน และท่อ Heatpipe ที่ลากไปหา Heatsink ทุกตัวบนบอร์ดครับ

.

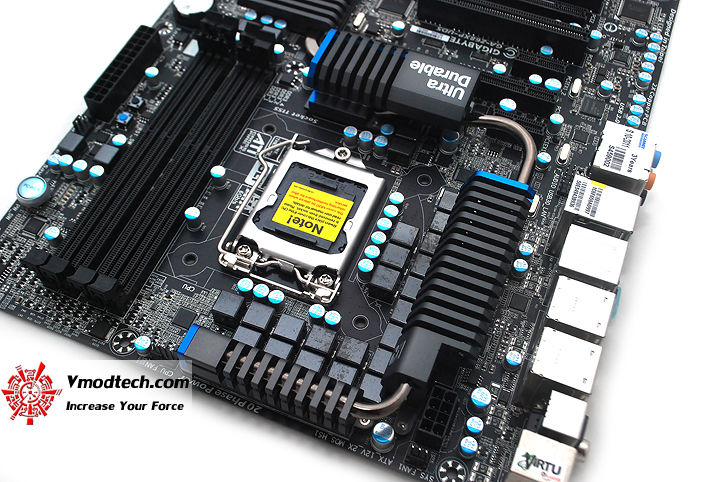

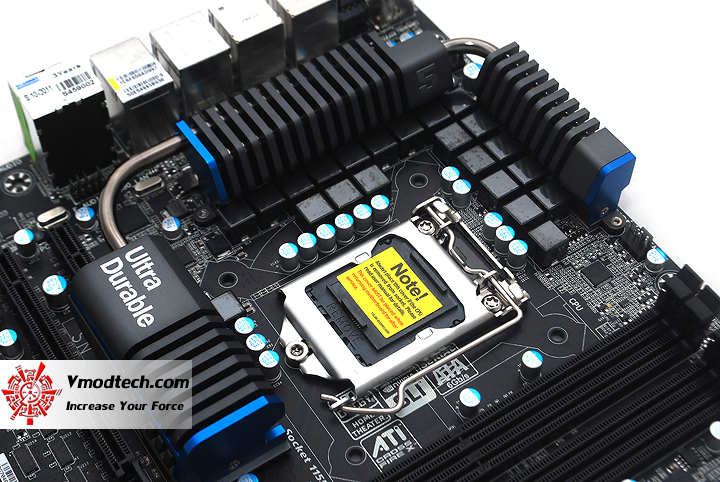

14 GIGABYTE Z68XP UD5 Extreme Motherboard

โหดและดุดันกับภาคจ่ายไฟ 20 phase โหดถูกใจวัยรุ่นมาก

.

15 GIGABYTE Z68XP UD5 Extreme Motherboard
หันมาอีกด้าน

.

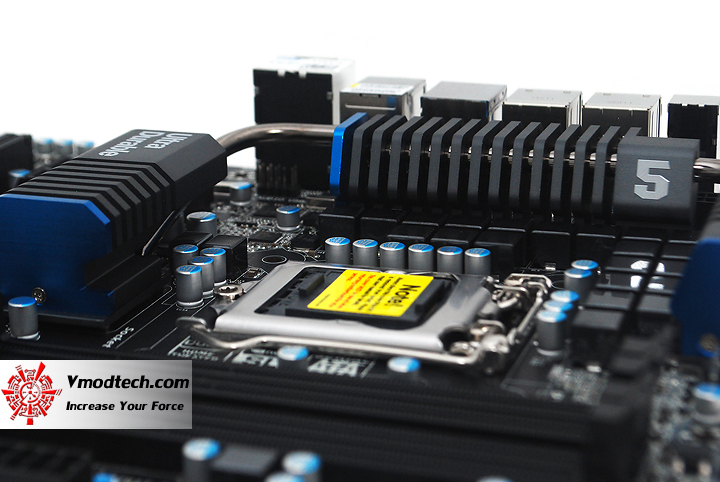

16 GIGABYTE Z68XP UD5 Extreme Motherboardเลขห้ากับความดุดันฟ.

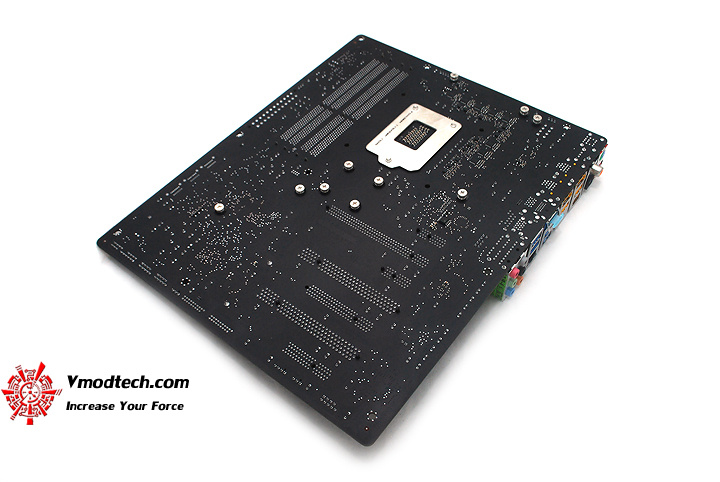

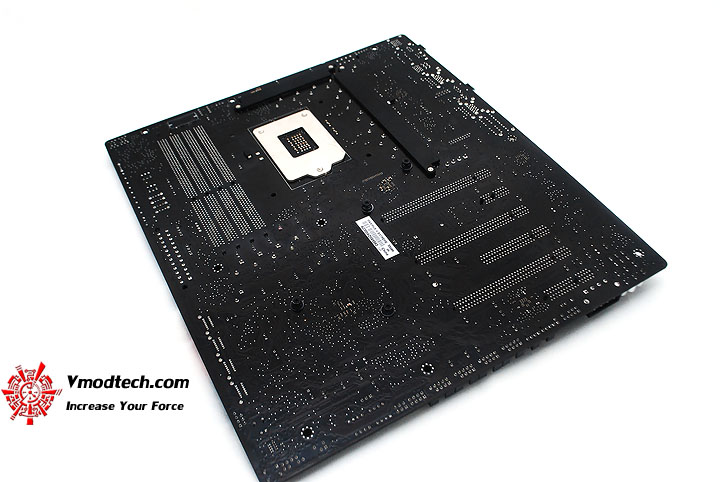

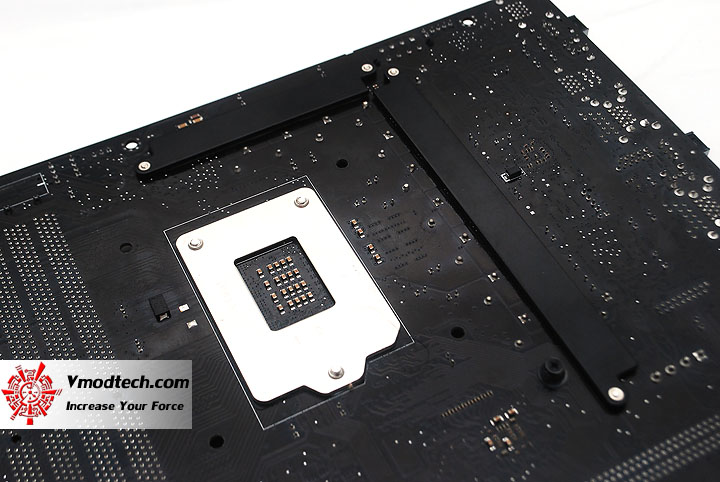

17 GIGABYTE Z68XP UD5 Extreme Motherboard
ด้านหลังดำทะมึน

.

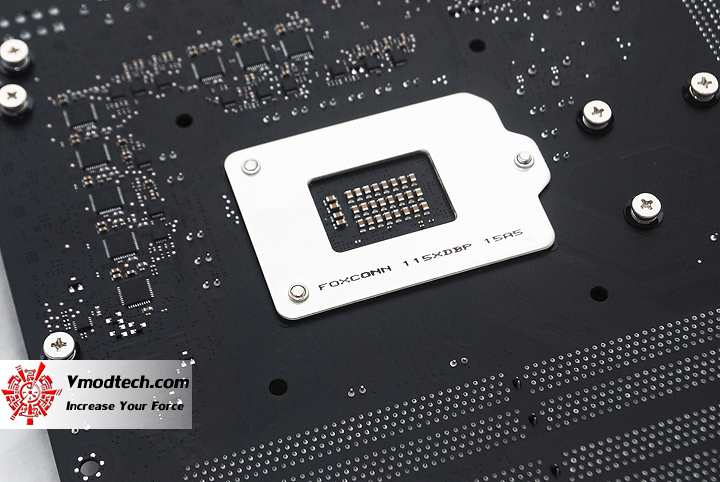

18 GIGABYTE Z68XP UD5 Extreme Motherboard
Back Plate ของ FOXCONN ธรรมดาๆครับ

.

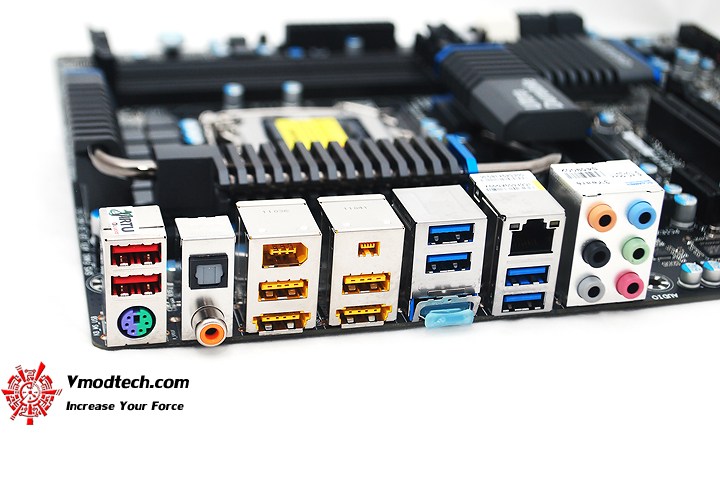

19 GIGABYTE Z68XP UD5 Extreme Motherboard

Back panel ครับ รายละเอียดของมันที่มีก็จะเป็น

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x optical S/PDIF Out connector
  3. 1 x coaxial S/PDIF Out connector
  4. 2 x IEEE 1394a ports
  5. 4 x USB 2.0/1.1 ports
  6. 4 x USB 3.0/2.0 ports
  7. 2 x eSATA/USB Combo connectors
  8. 1 x HDMI port
  9. 1 x RJ-45 port
  10. 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)

โดยที่ eSATA ด้านหลังจะถูกควบคุมโดย Marvell 88SE9128 chip:

  1. 2 x eSATA 6Gb/s connectors (eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices
  2. Support for RAID 0 and RAID 1

.

————————————————–

.

Configuration

.SYSTEMS
.CPU ..Intel® Sandy Bridge Core™ i7 2600K
.Motherboard ..GIGABYTE Z68XP-UD5
.Memory ..G.SKILL RipjawsX F3-17000CL9D-4GBXMD Dual Channel..Provided by G.Skill.
.Graphic Card
..Galaxy GTX580
.Harddisk ..WD 500AAKX Raid 0
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..SilverStone Strider 1000W
.Operation System
..Windows 7 Ultimate 64 bit

.

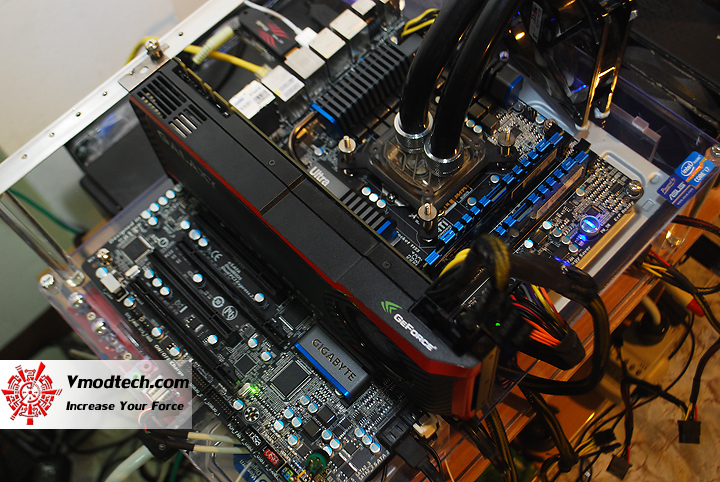

dsc 1404 GIGABYTE Z68XP UD5 Extreme Motherboard.

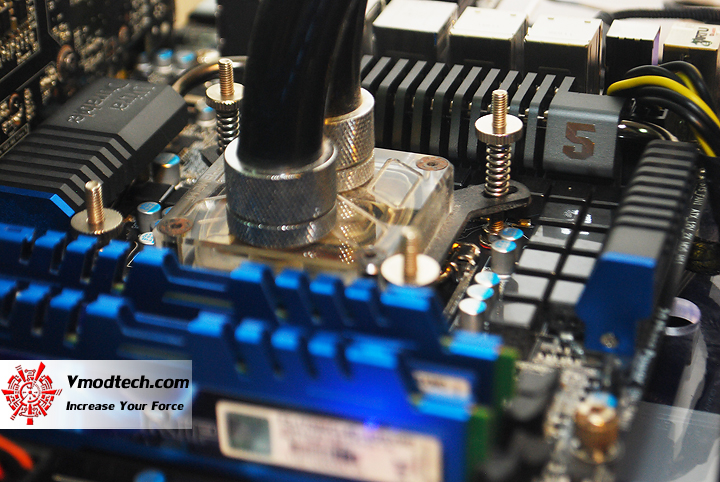

dsc 14031 GIGABYTE Z68XP UD5 Extreme Motherboard
เมื่อวางบน Torture Bed ของผมแล้วมีความรู้สึกว่า โหด สาดดดดดดดด เดี๋ยวไปดูครับว่ามันจะลากไปมั๊ย หรือว่าอ่อน

.

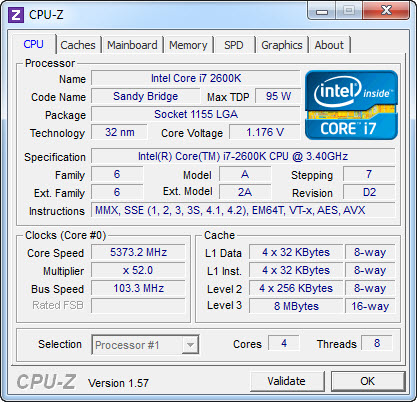

cpuz1 GIGABYTE Z68XP UD5 Extreme Motherboard.

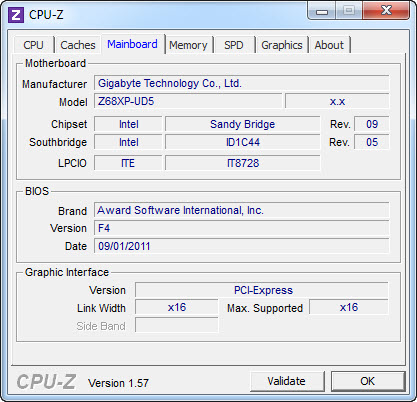

cpuz2 GIGABYTE Z68XP UD5 Extreme Motherboard
.

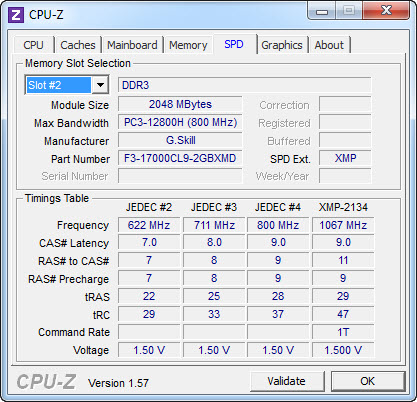

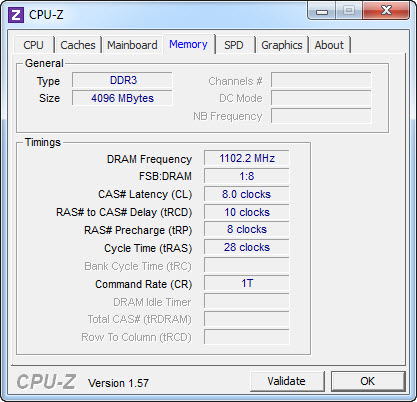

cpuz3 300x289 GIGABYTE Z68XP UD5 Extreme Motherboard .. cpuz4 300x289 GIGABYTE Z68XP UD5 Extreme Motherboard

Bus Speed 103.3 x 50 = 5,373.2 MHz สบายๆ

.

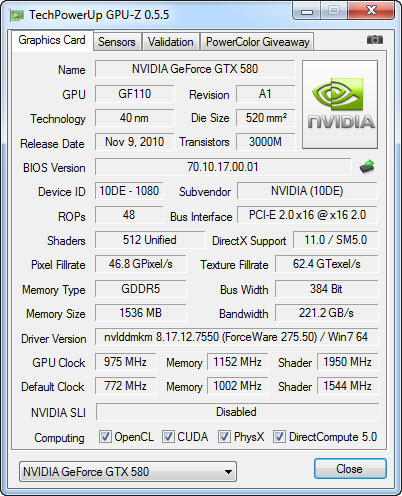

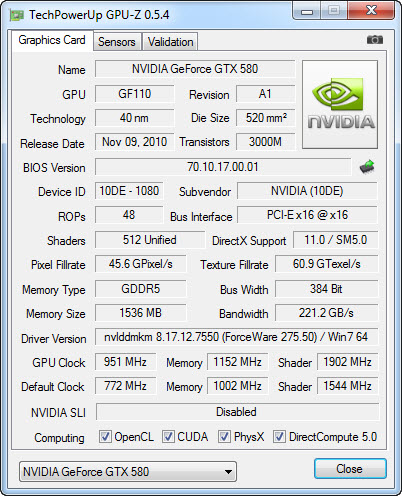

gpuz GIGABYTE Z68XP UD5 Extreme Motherboard
การ์ดจอที่นำมาร่วมเทสครับ Overclock กันแบบนุ่มๆในห้องไม่เย็นมากประมาณ 28 องศา
.ไปดู Performance ของ GIGABYTE Z68XP-UD5 กันเลยครับ

.

————————————————–

.

General Benchmark

.

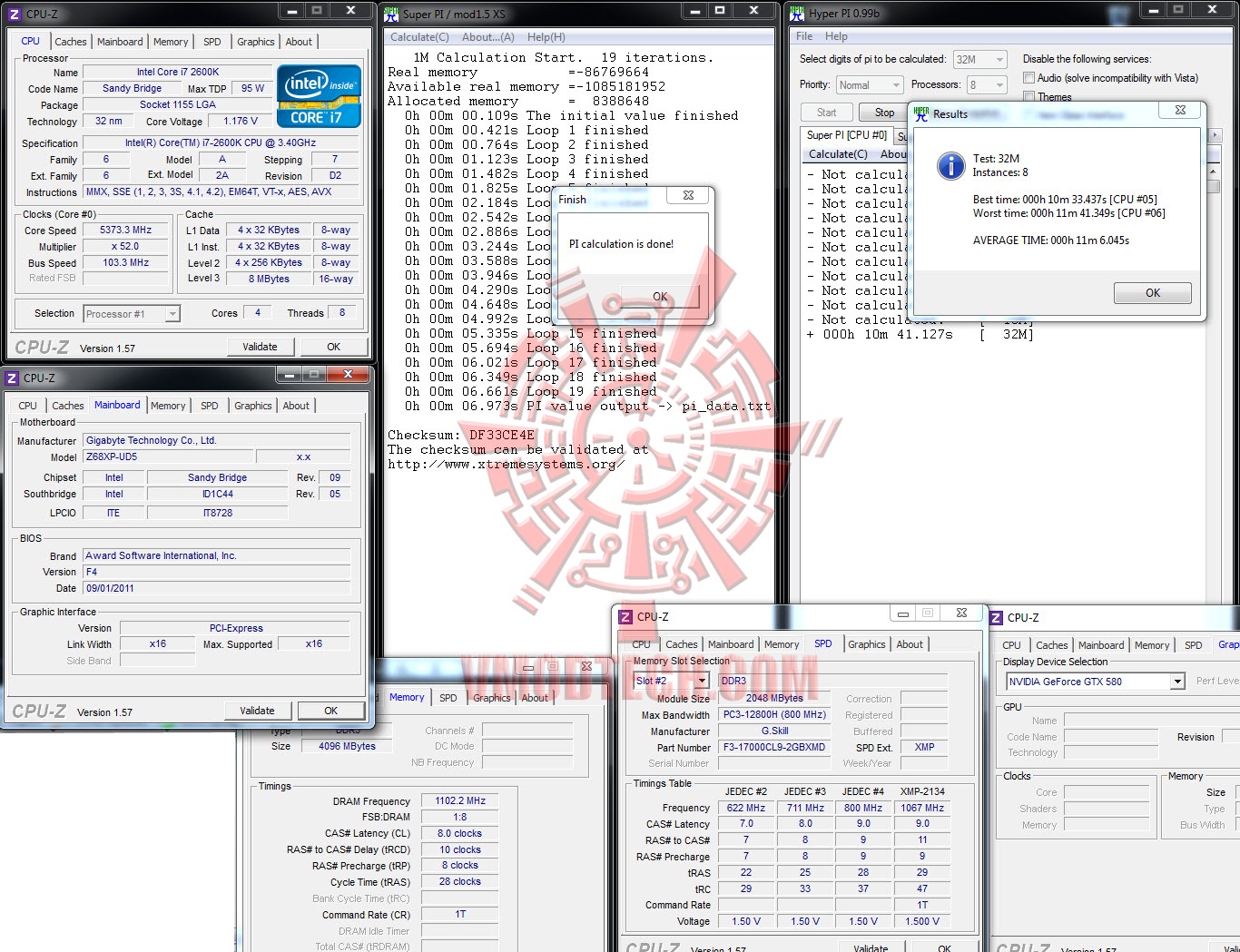

SuperPI Suites

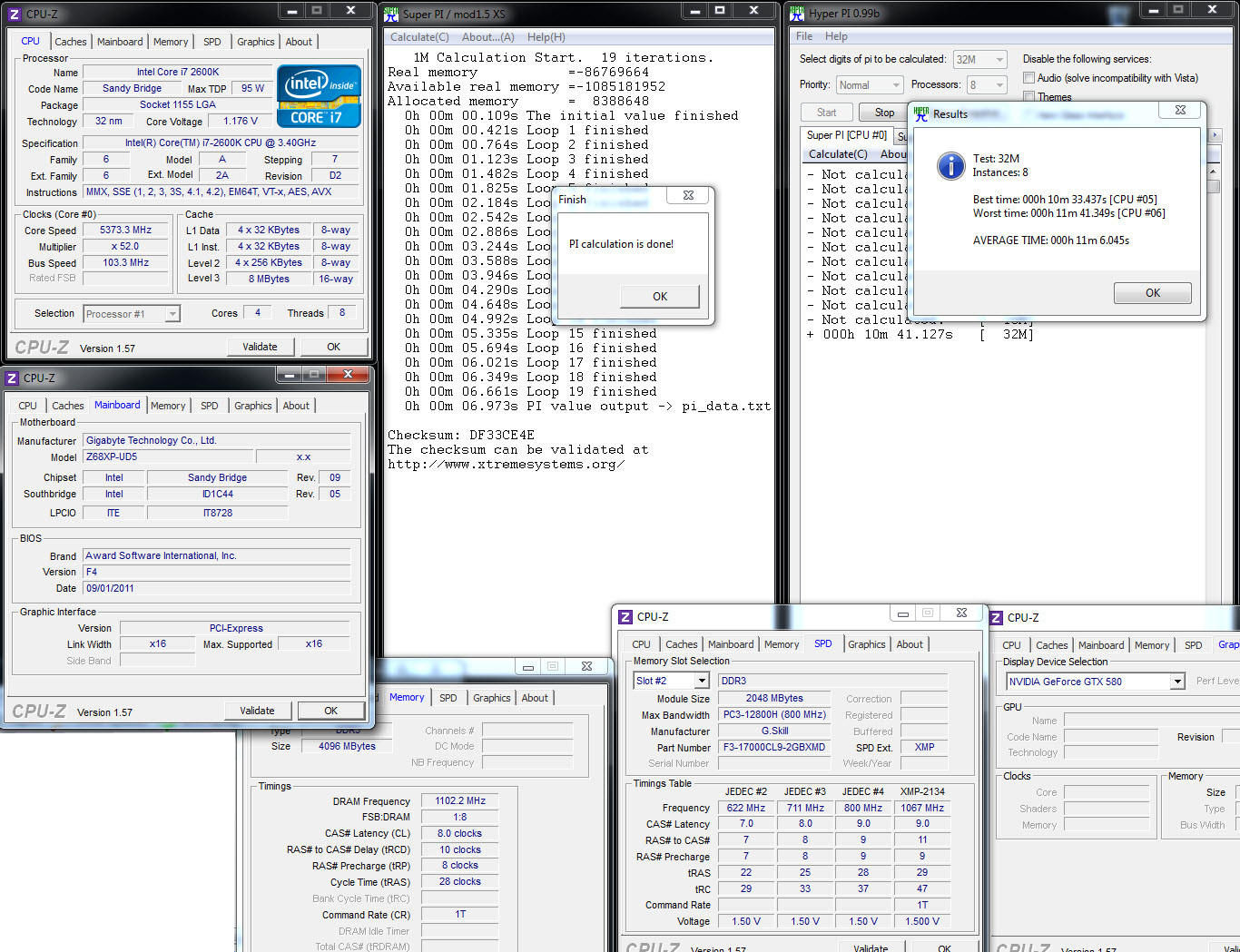

10 2 2011 5 51 41 pm1 720x552 GIGABYTE Z68XP UD5 Extreme Motherboard
1 M หล่นจากเจ็ดวิเรียบร้อยครับ เร็วแต่จะไม่แรงนะครับ อิอิ

.

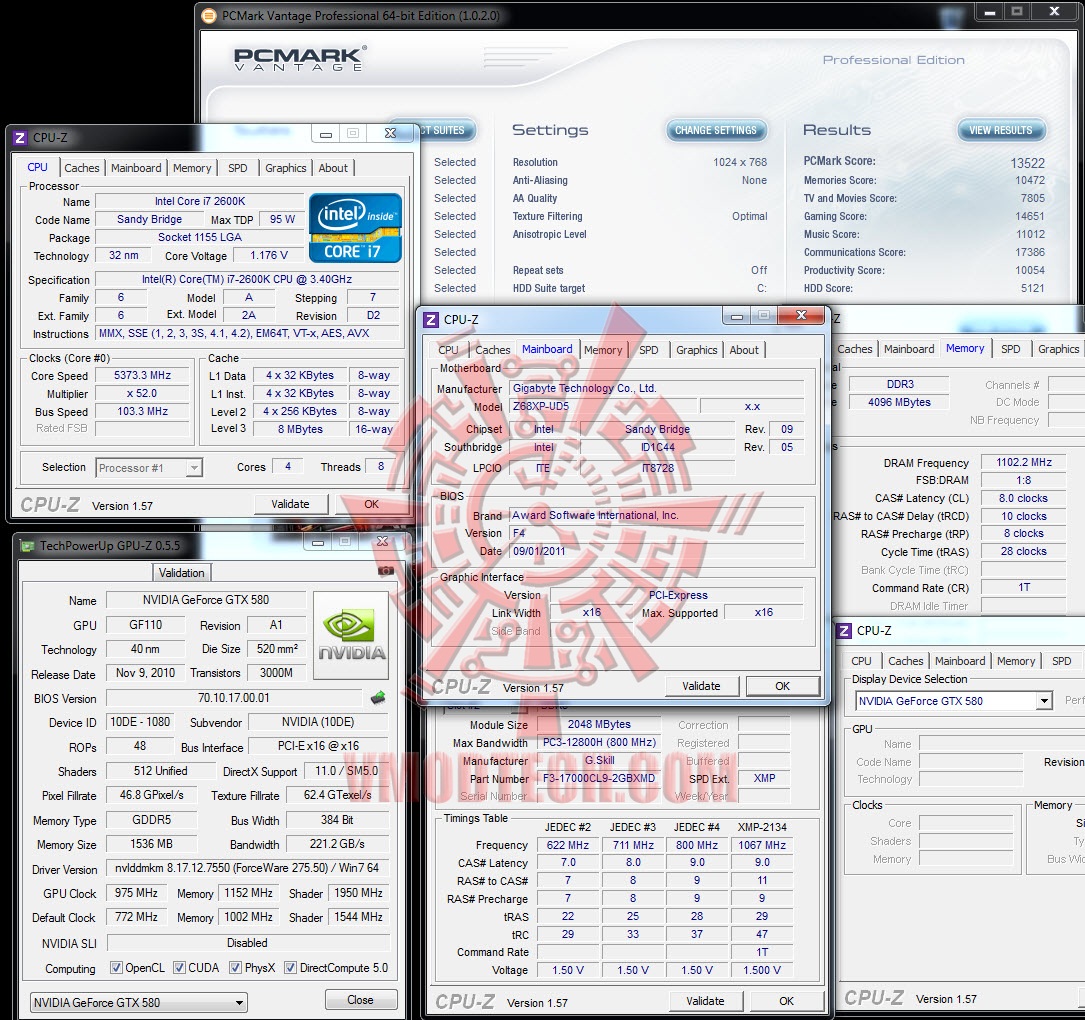

.PCMark Vantage

10 2 2011 7 03 39 pm 720x676 GIGABYTE Z68XP UD5 Extreme Motherboardคะแนนดีมาก
.

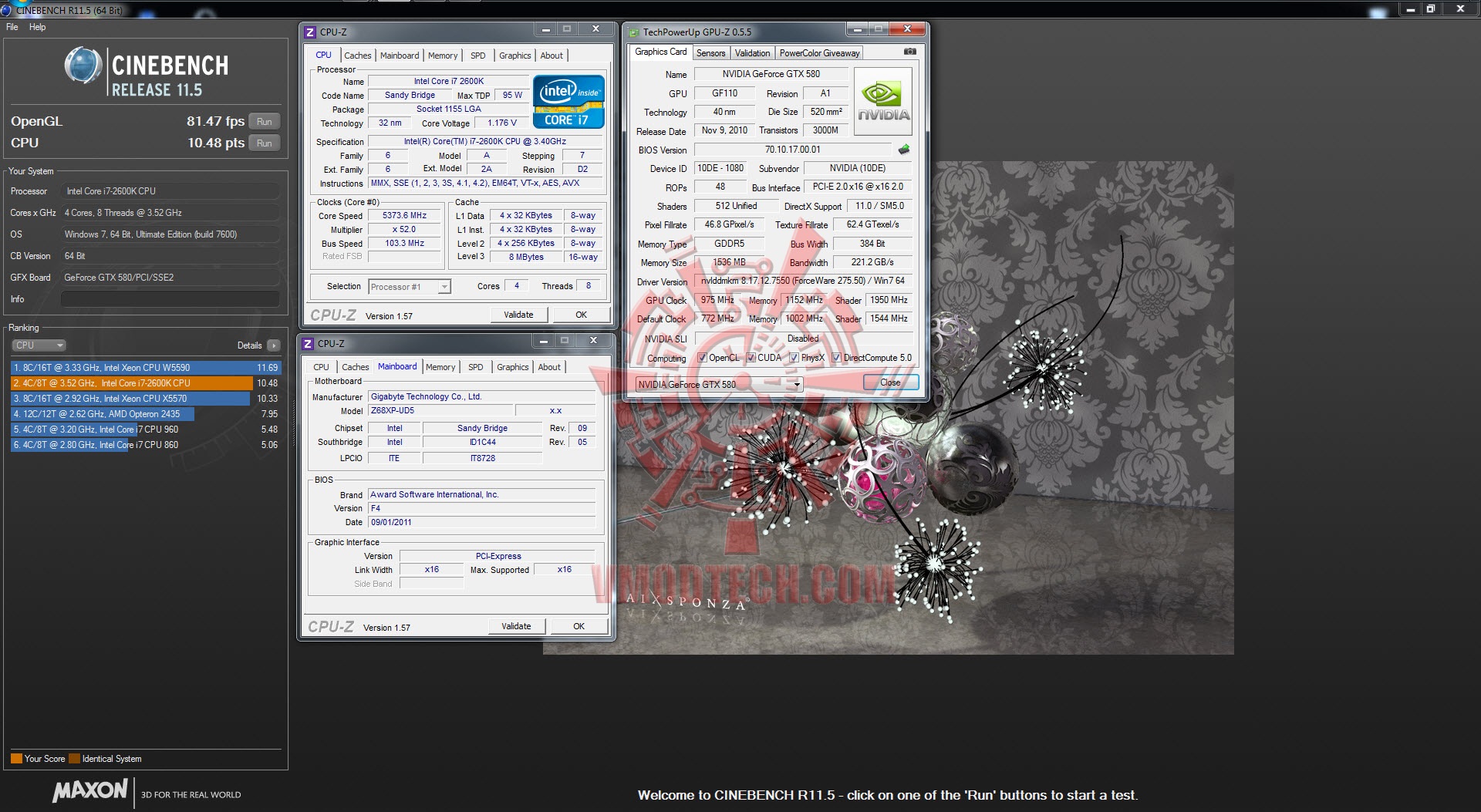

Cinebench R11.5

10 2 2011 7 56 42 pm 720x394 GIGABYTE Z68XP UD5 Extreme Motherboard
.
ดูจากภาพนะครับ ไม่กล้าบรรยาย
.

.

————————————————–

.

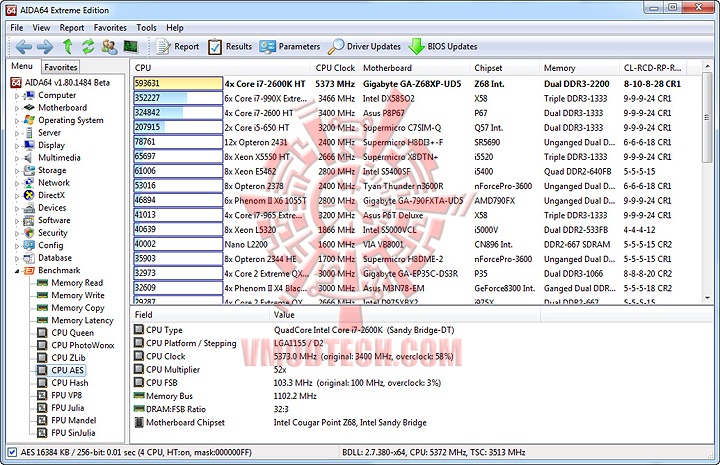

AIDA 64 Benchmark

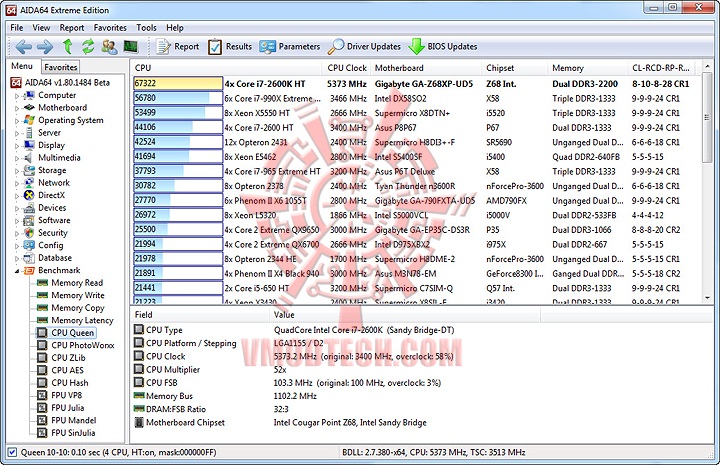

aida1 GIGABYTE Z68XP UD5 Extreme Motherboard
.

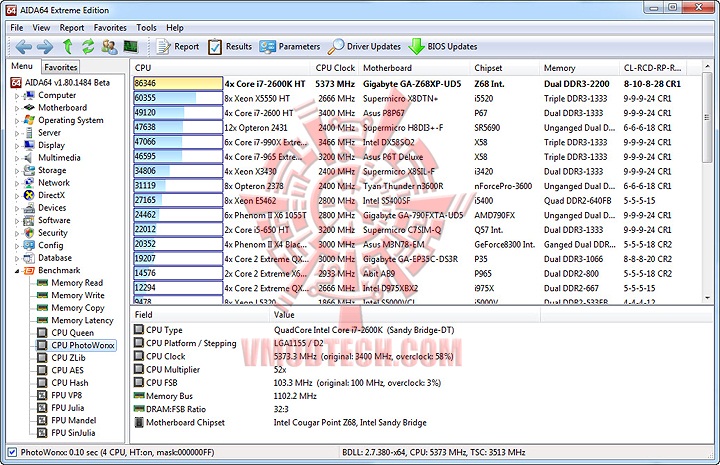

aida2 GIGABYTE Z68XP UD5 Extreme Motherboard
.

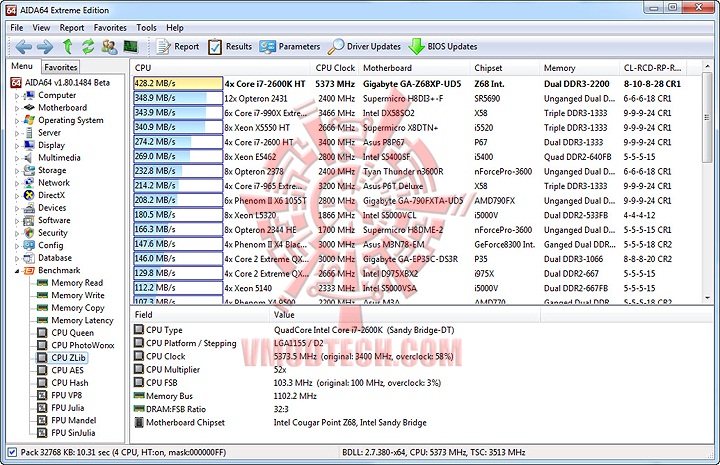

aida3 GIGABYTE Z68XP UD5 Extreme Motherboard
.

aida4 GIGABYTE Z68XP UD5 Extreme Motherboard

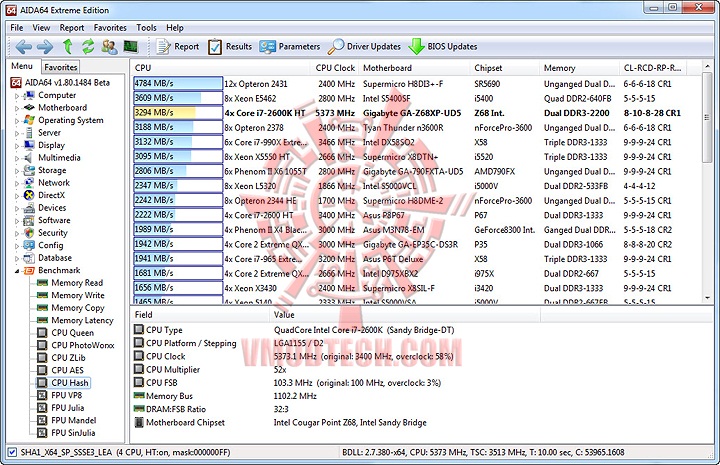

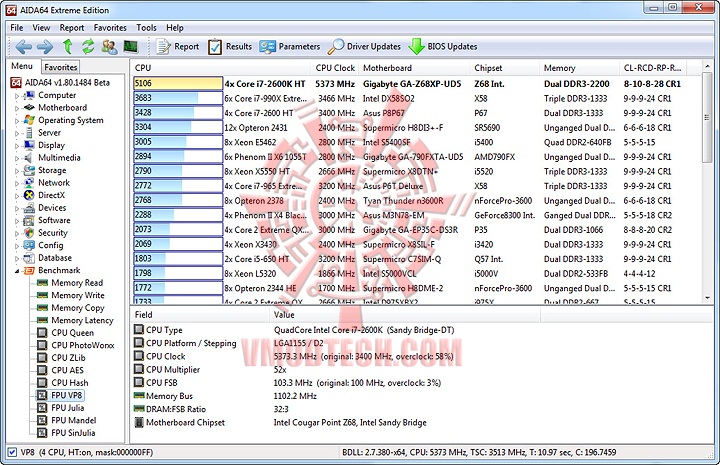

aida5 GIGABYTE Z68XP UD5 Extreme Motherboard.aida6 GIGABYTE Z68XP UD5 Extreme Motherboard

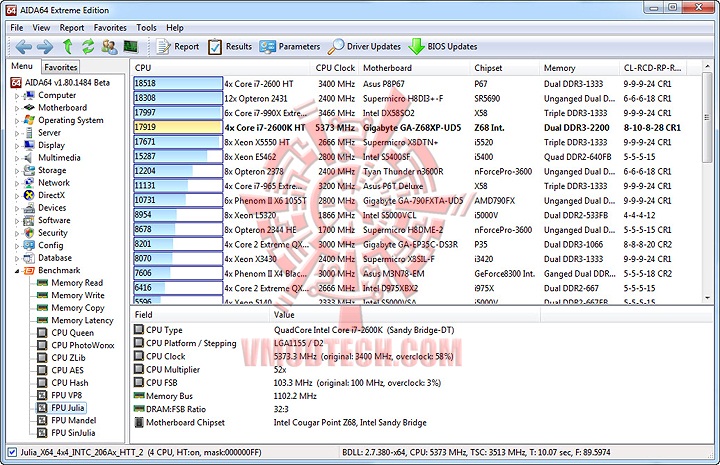

.aida7 GIGABYTE Z68XP UD5 Extreme Motherboard.

aida8 GIGABYTE Z68XP UD5 Extreme Motherboard.

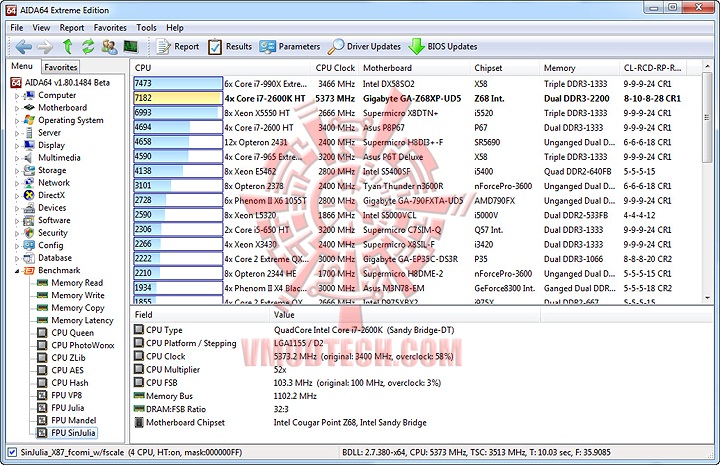

aida9 GIGABYTE Z68XP UD5 Extreme Motherboardแรงยกแก๊งกันไปครับ

..

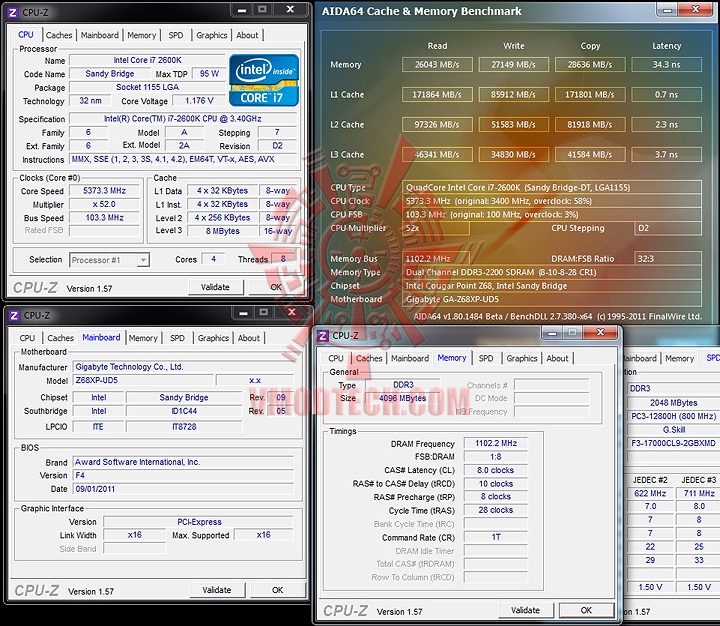

Cache and Memory
.
10 2 2011 8 01 15 pm GIGABYTE Z68XP UD5 Extreme Motherboard

ดู Mem Bandwidth สิครับ ล้นหลามจริงๆ

.

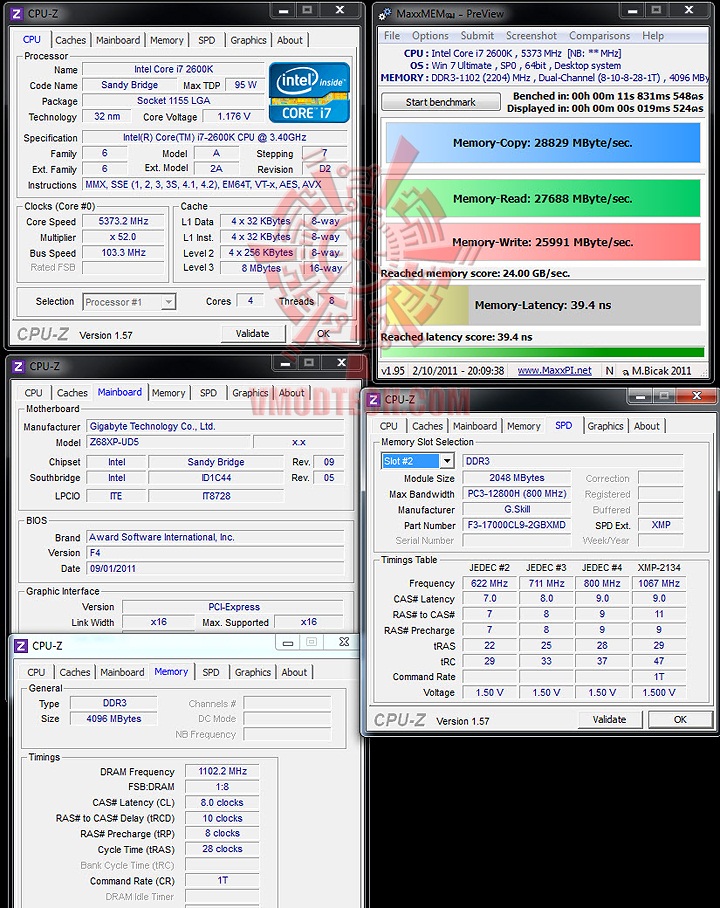

MaxxMem

10 2 2011 8 09 55 pm GIGABYTE Z68XP UD5 Extreme Motherboardแรงจริงๆสำหรับ Bandwidth จาก Maxxmem เกินสองหมื่นหกทั้งนั้นเลย

.

————————————————–

.
3DMark Benchmark

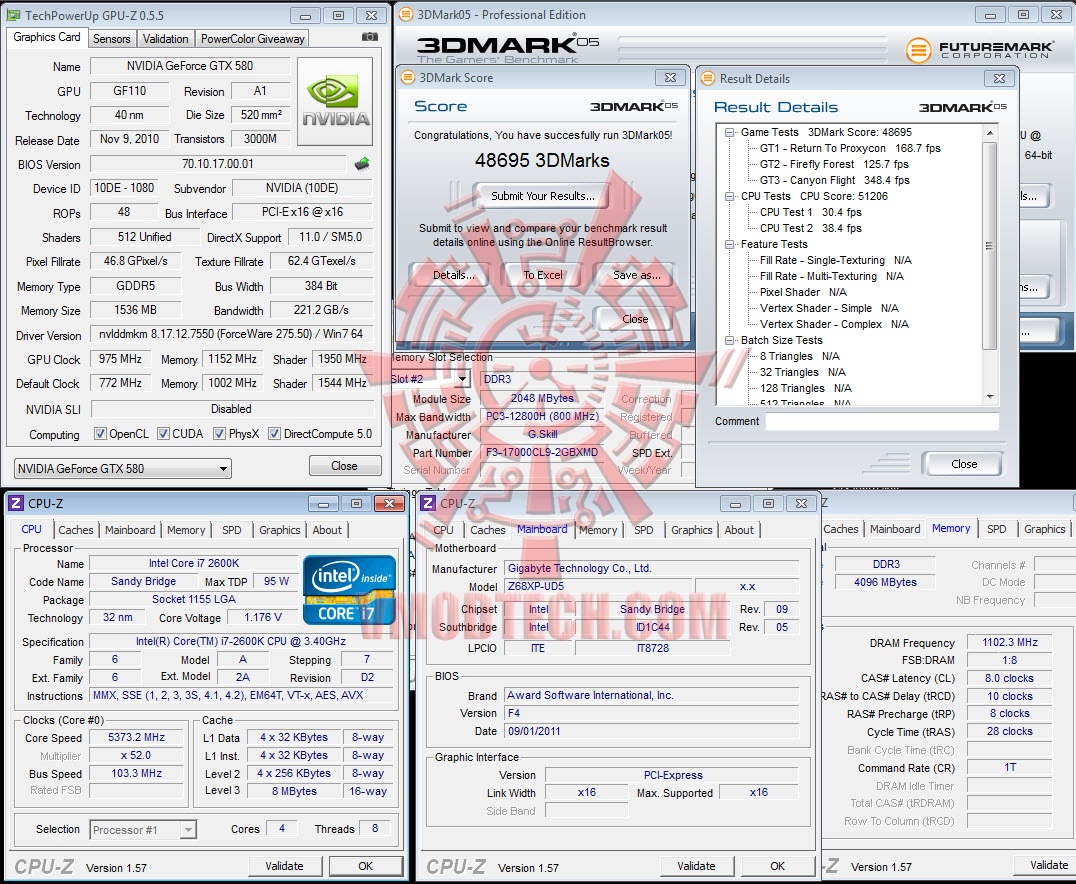

3DMark 05

10 2 2011 8 33 46 pm 720x591 GIGABYTE Z68XP UD5 Extreme Motherboardคะแนนคงไม่ต้องพูดถึง ที่จะพูดถึงคงเป็นความนิ่งของระบบที่ผ่านการ Overclock มากกว่า ผ่านครับ

.

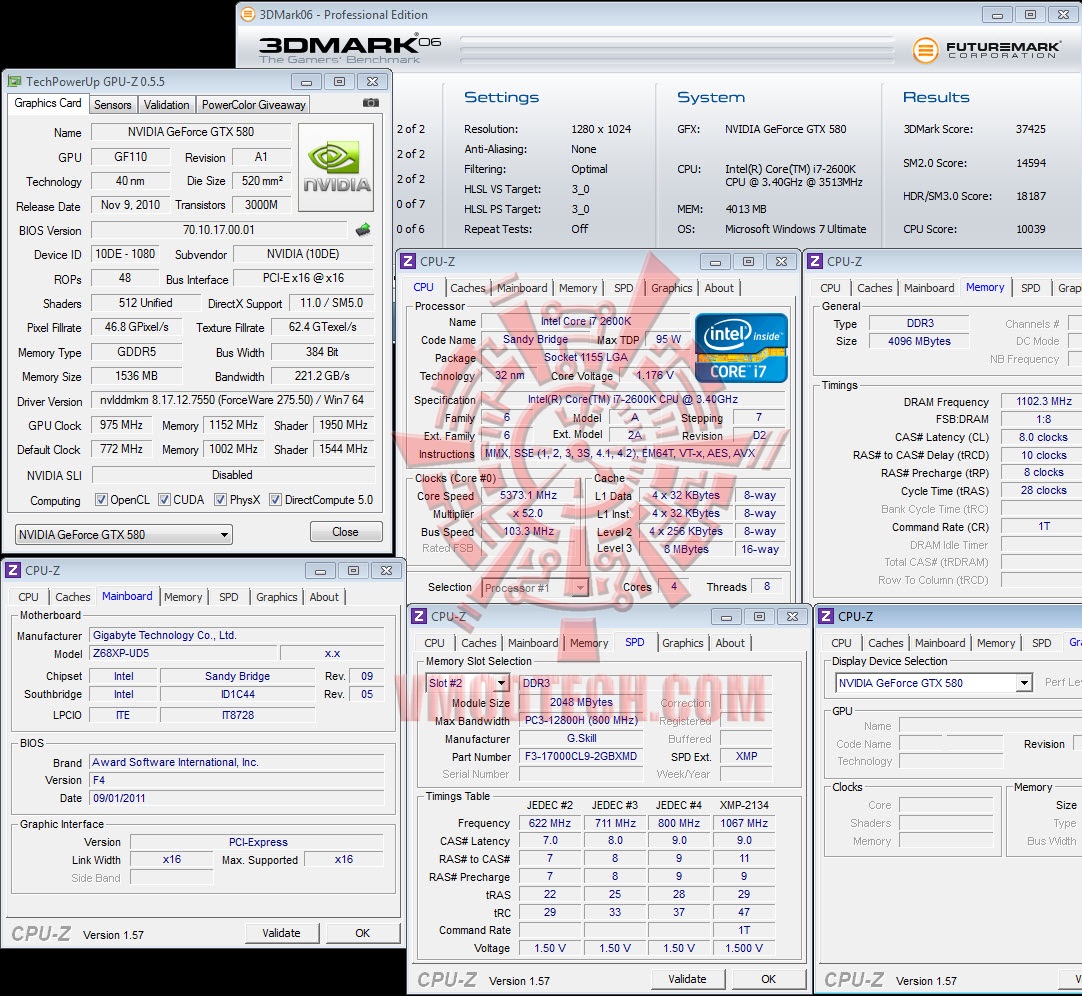

3DMark 06

10 2 2011 6 14 05 pm 720x662 GIGABYTE Z68XP UD5 Extreme Motherboard

37425 คะแนนนี้เป็นมาตรฐานความแรงเลย
.

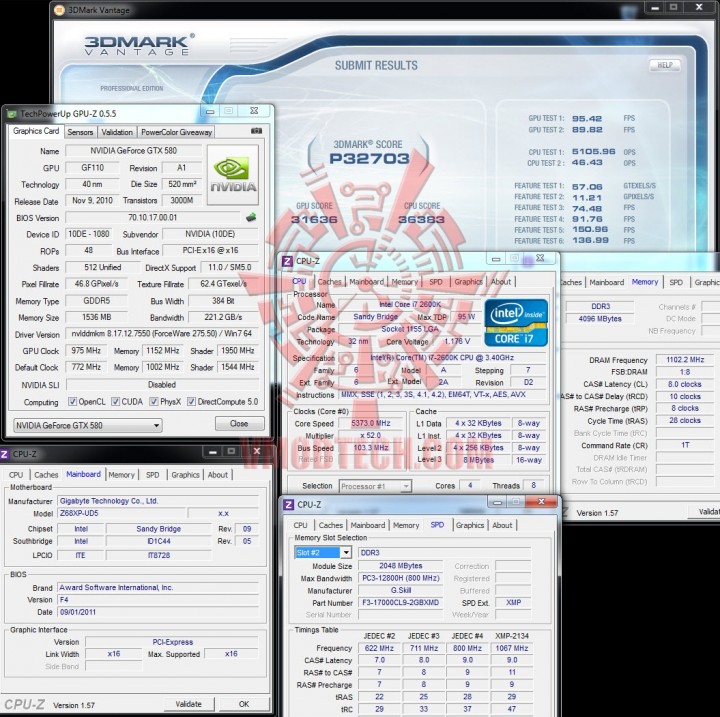

3DMark Vantage

10 2 2011 7 51 06 pm 720x717 GIGABYTE Z68XP UD5 Extreme Motherboardลากกันไปเกือบๆสามหมื่นสามเลย นี่ถ้าผมทนหนาวได้อีกนิดละเกิน 33 แน่นอนครับ อิอิ แก่
.

3DMark 11

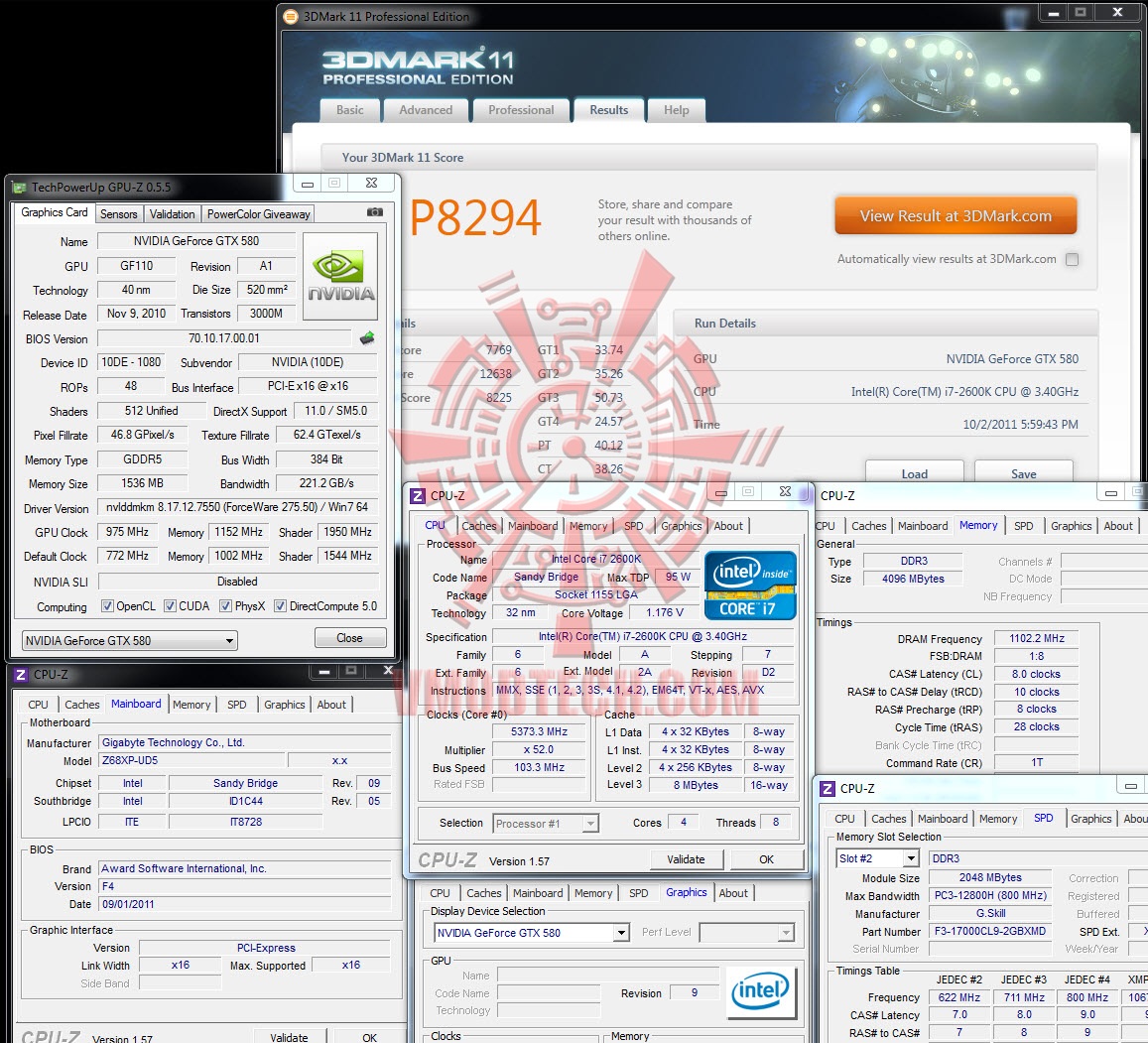

10 2 2011 6 00 50 pm 720x654 GIGABYTE Z68XP UD5 Extreme Motherboard

เกือบๆแปดพันสามเลยครับสำหรับการ์ดใบเดียว

.

————————————————–


..
Conclusion

.

main1 GIGABYTE Z68XP UD5 Extreme Motherboard

เรียบร้อยครับสำหรับ Motherboard Z68XP-UD5 จาก Gigabyte ที่น่าจะเป็นรุ่นใหญ่ตัวท้ายๆก่อนที่จะมีการ Minor Change จาก Intel อีกรอบ ความแรงนั้นคงไม่มีปัญหาครับ ความสามารถของตัวบอร์ดนั้นคงไม่ใช่ปัญหาในการ Overclock Intel Sandy Bridge
.
ไม่มีเทพไม่มีกากครับ ดวงล้วนๆถ้าขยันเคลม CPU จนได้ตัวที่วิ่งดี ประกอบกับบอร์ดที่จ่ายไฟได้นิ่ง เล่นง่ายด้วยตัว Bios มันเอง อย่างบทความนี้เป็นตัวอย่าง CPU เป็นตัวใหม่ของผม ไฟไม่เหมือนเดิมกับตัวเก่าซักค่า ไม่มีการเค้นที่ค่าไหนหรือว่า Drop ค่าไหนน้อยๆจนหายใจรดบอร์ดแล้วจอฟ้าเลย ไฟ Vcore จ่ายจาก Bios แค่ 1.59 LLC 7 มังครับถ้าจำไม่ผิ VTT/PLL นี่ Default ล้วนๆ ไฟแรม 1.62 แค่นี้จริงๆ เคาะไม่กี่ทีก็วิ่งที่ 5.37 กิ๊กกันไปแล้ว ยังเหลืออีกหลายก๊อกอีกด้วย ลองบู๊ตมาหน้าด้านๆได้เกินสี่กิ๊กแบบมึนๆของผมคนเทส ขอแค่เข้าใจในส่วนของ CPU Configuration ของ Bios แต่ละค่ายว่าปิดตัวไหนไม่ปิดตัวไหนเท่านั้น อ้อ ที่สำคัญอีกอย่างคือระบบระบายความร้อนครับ ถ้าระบบถึงแล้ว i7 2600K 5.4 กิ๊กนี่สบายมาก ความสวยงามนั้นก็แล้วแต่ตาคน แล้วแต่ความชอบ ส่วนตัวผมชอบครับ…

.

เชน

4 ตุลาคม 2554

.
