MSI Z170A GAMING M7

/ บทความโดย: Nongkoo OverclockTeam , 12/08/2015 13:44, 12,310 views / view in EnglishEN
«»
Share

msi z170a gaming m7 MSI Z170A GAMING M7

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในช่วงนี้กระแสซีพียูตัวใหม่จากแพลตฟอร์มอินเทลกำลังมาแรงในซีพียูเจนเนอร์เรชั่นที่ 6th ในซ๊อกเก็ต 1151 ในโค๊ดเนม Skylake นั่นเองครับ แน่นอนครับว่าซีพียูออกมาวางจำหน่ายกันแล้วบรรดาเมนบอร์ดต่างๆก็ทยอยกันออกมาอย่างคึกคักเช่นกันครับ โดยในวันนี้ผมมีเมนบอร์ดที่ออกแบบมาสำหรับคอเกมส์เมอร์โดยเฉพาะในแบรนด์ดังอย่าง MSI ที่ทุกท่านรู้จักกันดีวันนี้มากันในชื่อรุ่น MSI Z170A GAMING M7 ที่อัดแน่นด้วยบรรดาฟีเจอร์ใหม่ๆรวมไปถึงบรรดาฟีเจอร์เก่าที่ถูกอัพเกรดขึ้นอย่างมากมายไม่ว่าจะเป็น Military Class 5 (แต่ก่อนแค่ 4) , Audio Boost 3 , MSI GAMING LAN , MSI Steel Armor ฯลฯ เรียกได้ว่าจัดเต็มสำหรับขาโอเวอร์คล๊อกและบรรดาเกมส์เมอร์เลยทีเดียวครับ กับดีไซน์รูปแบบของเมนบอร์ดใหม่ที่สวยงามมากยิ่งขึ้นกว่าเดิมครับ เอาเป็นว่าเดี๋ยวเราไปชมกันครับว่าประสิทธิภาพนั้นจะเป็นเช่นไร ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

spec MSI Z170A GAMING M7

ข้อมูลเพิ่มเติม คลิก

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

MSI Z170A GAMING M7 Appearance

dsc 8558 MSI Z170A GAMING M7

มากันในกล่องสีดำสลับสีแดงมีตราโลโก้มังกรสีแดง MSI GAMING ตามแบบฉบับเลยครับ ตราโลโก้ก็ยังไม่เปลี่ยนแปลงครับในซีรี่ย์ใหม่นี้

dsc 8568 MSI Z170A GAMING M7

ด้านหลังกล่องบอกรายละเอียดฟีเจอร์การทำงานต่างๆของเมนบอร์ด

dsc 8573 MSI Z170A GAMING M7

ภายใน กล่องให้ อุปกรณ์มามีแผ่นไดร์เวอร์ คู่มือ สาย SATA 8เส้น ฝาหลัง สาย SLI ให้มากันเยอะพอสมควรครับ

dsc 8584 MSI Z170A GAMING M7

ตัวเมนบอร์ดในโทนสีดำสลับแดงตามสไตล์ MSI GAMING ครับ ก็ยังคงเอกลักษณ์ GAMING SERIES อยู่เช่นเดิม แต่บรรดาฮีตซิงค์ต่างๆจะมีดีไซน์ในรูปแบบใหม่ครับ สีแดงสลับดำมีโลโก้มังกรแดงอยู่เช่นเดิม

dsc 8591 MSI Z170A GAMING M7

ขนาดของเมนบอร์ด 12 in. x 9.6 in. (30.5 cm x 24.4 cm)  ATX Form Factor ก็คือรุ่นใหญ่สุด ATX นั่นเองครับ ฟีเจอร์ตัวบอร์ดก็ดูแน่นดีมากครับ ให้มาเยอะจริงๆ

dsc 8595 MSI Z170A GAMING M7

ซ๊อกเก็ต 1151 ใหม่ล่าสุดจากอินเทลรองรับซีพียู Supports 6th Gen Intel® Core&trade i3/i5/i7 processors, and Intel® Pentium® and Celeron® processors for Socket LGA1151 กับชุดภาคจ่ายไฟ Premium Power Phases ที่ควบคุมการจ่ายไฟได้นิ่งเยี่ยมแม้อยู่ภายใต้อุณหภูมิที่สูงครับด้วยการใช้วัสดุอย่าง Titanium Choke ในการจ่ายไฟทำให้ประสิทธิภาพในการโอเวอร์คล๊อกทำออกมาได้ดี

dsc 8602 MSI Z170A GAMING M7

สล๊อตแรม 4ช่อง รองรับการทำงาน DDR4 Supports DDR4 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz ตามลำดับ  ความจุสูงสุด 64GB

dsc 8624 MSI Z170A GAMING M7

ฮีตซิงค์มีตราโลโก้ MSI GAMING สวยเด่น เป็นรูปลักษณ์ใหม่ของทาง MSI ครับ

dsc 8608 MSI Z170A GAMING M7

ช่อง SATA ให้กันมา  6 x SATA 6Gb/s ports , 2 x M.2 slot , 2 x SATAe port (PCIe 3.0 x2) ถือว่าจัดเต็มเลยทีเดียวครับ ให้พอต M.2 มาถึง 2ช่องด้วยกันเลยทีเดียว

dsc 8619 MSI Z170A GAMING M7

มีปุ่ม Power , Reset , Slow mode , FlashB และไฟแสดง Debug Code  ไว้ให้ใช้งานครับครับ เหมาะสำหรับขาดอเวอร์คล๊อกจริงๆ

dsc 8632 MSI Z170A GAMING M7

สล๊อต ต่างๆให้มา  3 x PCIe 3.0 x16 slots , 4 x PCIe 3.0 x1 slots รองรับ Crossfire และ SLI เต็มรูปแบบครับ โดยถ้าใส่คู่แล้วจะวิ่งที่ 8X ทั้งสองใบครับ ที่สำคัญสล๊อต PCIe ทั้งสองท่านจะเห็นเป็นสีเงินก็คือฟีเจอร์ใหม่ MSI Steel Armor การออกแบบเพื่อป้องกันอันตรายจากการใช้งานเวลาท่านเสียบการ์ดจอเข้าออกบางครั้งอาจทำให้สล๊อตเสียหายได้นั่นเองครับ โดยเพิ่มความแข็งแรงของสล๊อต PCIe เพิ่มมากยิ่งขึ้น 4เท่าเลยทีเดียว

dsc 8643 MSI Z170A GAMING M7

ระบบเสียงขั้น เทพจาก MSI Audio Boost 3 ที่จัดเต็มด้วยระบบเสียง Nahimic Sound Technology อีกทั้งยังมีชุดคาปาซิเตอร์เกรดเยี่ยมอย่าง Chemi-Con Audio Capacitors ควบคุมเสียง และ Dual Headphone Amplifiers ที่เป็นชุดแอมป์แยกเสียงชั้นเยี่ยมสำหรับหูฟังไว้ให้บรรดาเกมส์เมอร์ไว้ใช้ งานอีกด้วยครับ เรียกได้ว่าได้นำเอาระบบเสียงอย่าง Nahimic มาใช้งานอย่างเต็มรูปแบบทำให้บรรดาเกมสืเมอร์ได้สัมผัสเสียงที่สมจริงกันแบบเต็มที่สุดๆกันเลยทีเดียว

dsc 8648 MSI Z170A GAMING M7

MSI GAMING LAN เป็นชุดควบคุมที่พัฒนาต่อจากในรุ่นก่อนในชื่อใหม่ว่า Killer E2400 ที่ช่วยแยกสัญญาณจัดเรียงสัญญาณอินเตอร์เน็ตทำให้เล่นเกมส์ออนไลน์ได้อย่างลื่นไหลไม่มีสะดุดด้วยระบบแอพพลิเคชั่นอัฉริยะจากทาง MSI จัดเต็มสำหรับเกมส์เมอร์อีกแล้วครับ

dsc 8669 MSI Z170A GAMING M7

พาแนลด้านหลังประกอบไปด้วย  1 x PS/2 keyboard/ mouse port ,  3 x USB 2.0 ports * 1 x HOTKEY port * 1 x BIOS FLASHBACK+ port ,  1 x Clear CMOS button , 2 x HDMI™ ports , 1 x DisplayPort , 1 x USB 3.1 Gen2 port , 1 x USB 3.1 Gen2 Type-C port , 2 x USB 3.1 Gen1 ports , 1 x LAN (RJ45) port , 1 x Optical S/PDIF OUT connector , 5 x OFC audio jacks ให้กันมาเต็มพิกัดจริงๆ

dsc 8678 MSI Z170A GAMING M7

PCB ด้านหลังบอร์ดสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel CORE i7 6700K ES
.Thermal Grease ..MX4
.Motherboard . MSI Z170A GAMING M7
.Memory ..Transcend DDR4 2133
.Graphic Card . SAPPHIRE FURY CROSSFIRE
.Harddisk ..OCZ VECTOR 150 SSD 120GB ,
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..THERMALTAKE 1500W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel CORE i7 6700K ES

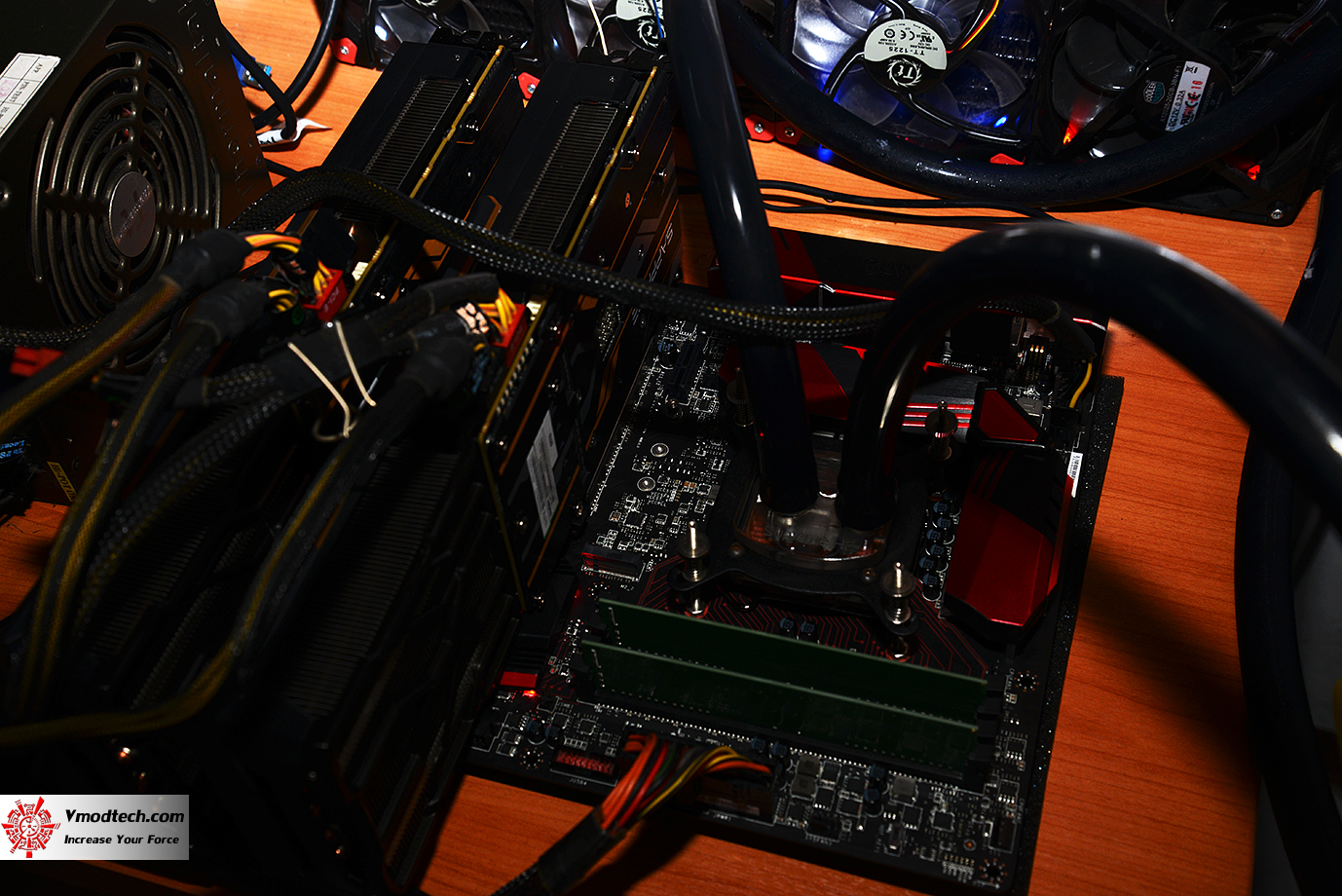

dsc 85541 MSI Z170A GAMING M7

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

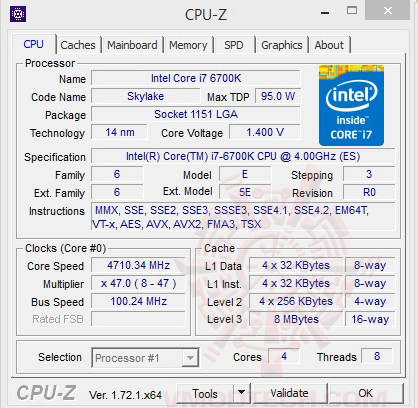

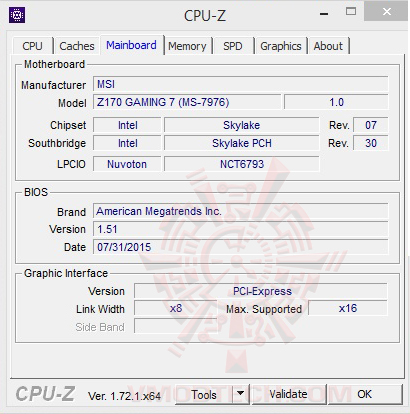

CPU-Z

cpuid MSI Z170A GAMING M7

cpuid mb MSI Z170A GAMING M7

cpu mem MSI Z170A GAMING M7

วันนี้ทดสอบกันในแบบโอเวอร์คล๊อกกับซีพียู Intel Core i7 6700K ES ตัวใหม่ล่าสุดจากอินเทลครับ โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.4V Uncore 4700 Mhz บัสแรม 3200Mhz CL18-18-18-36-390 2T 1.35V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพ แม้จะเป็นแรมบ้านๆบัสไม่มากแต่ก็สามารถเล่นที่ความเร็ว 3200Mhz ได้ถือว่าโอเคครับซึ่งผมก็ยังไม่ได้ลองกดอะไรมาก แต่นั่งกดจริงๆก็พอไปได้แต่ไม่นิ่งก็เอาตามสภาพกันก่อนนะครับ

GPU-Z

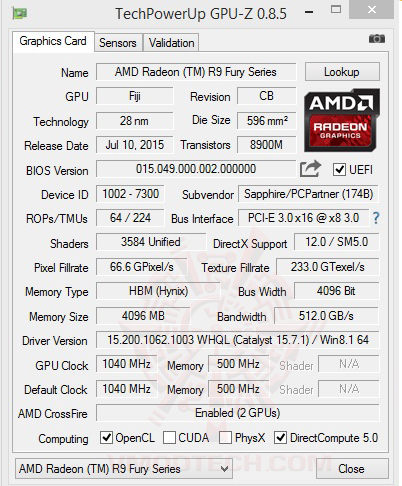

gpuz MSI Z170A GAMING M7

กราฟฟิกการ์ดวันนี้เป็น SAPPHIRE FURY 2ใบ Crossfire ร่วมในการทดสอบครับ แรงเต็มพิกัดแน่นอนครับ


Mainbord

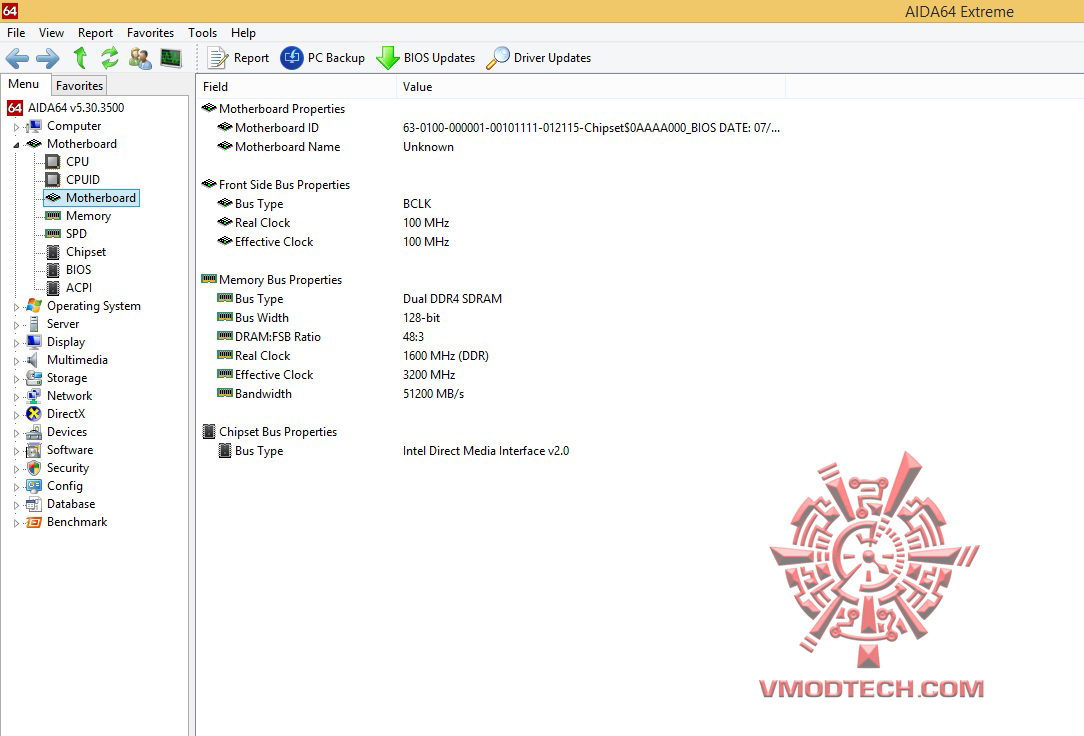

mb MSI Z170A GAMING M7

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

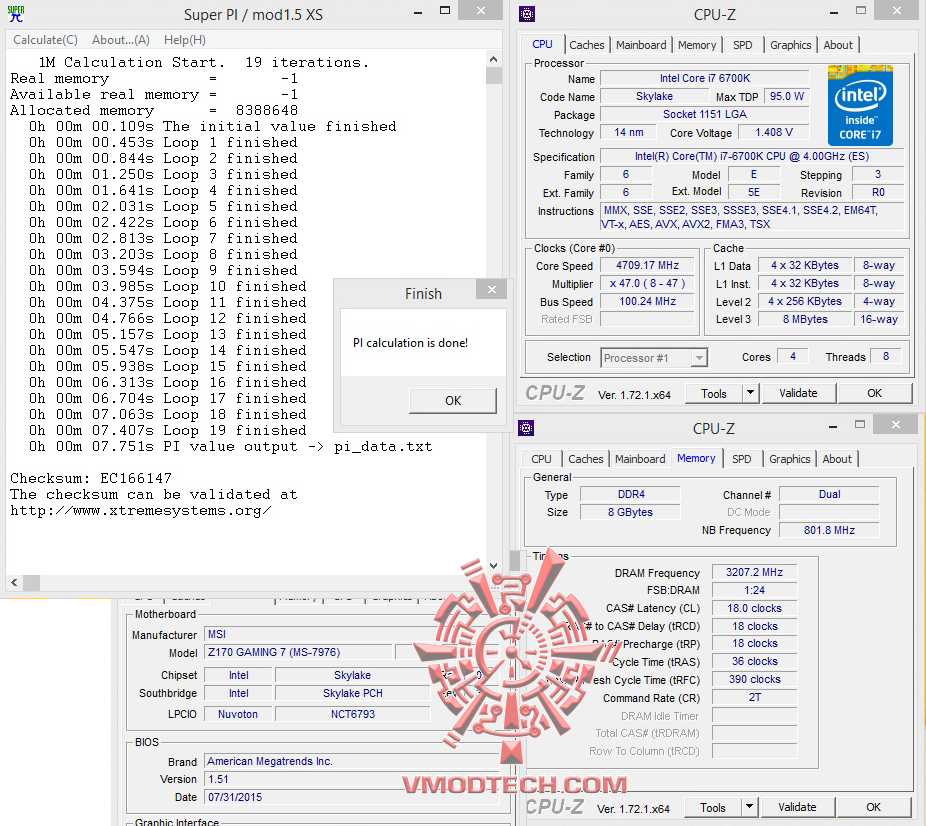

SuperPI 1M 1Thread

superpi 1mb MSI Z170A GAMING M7

SuperPI 32M 1Thread

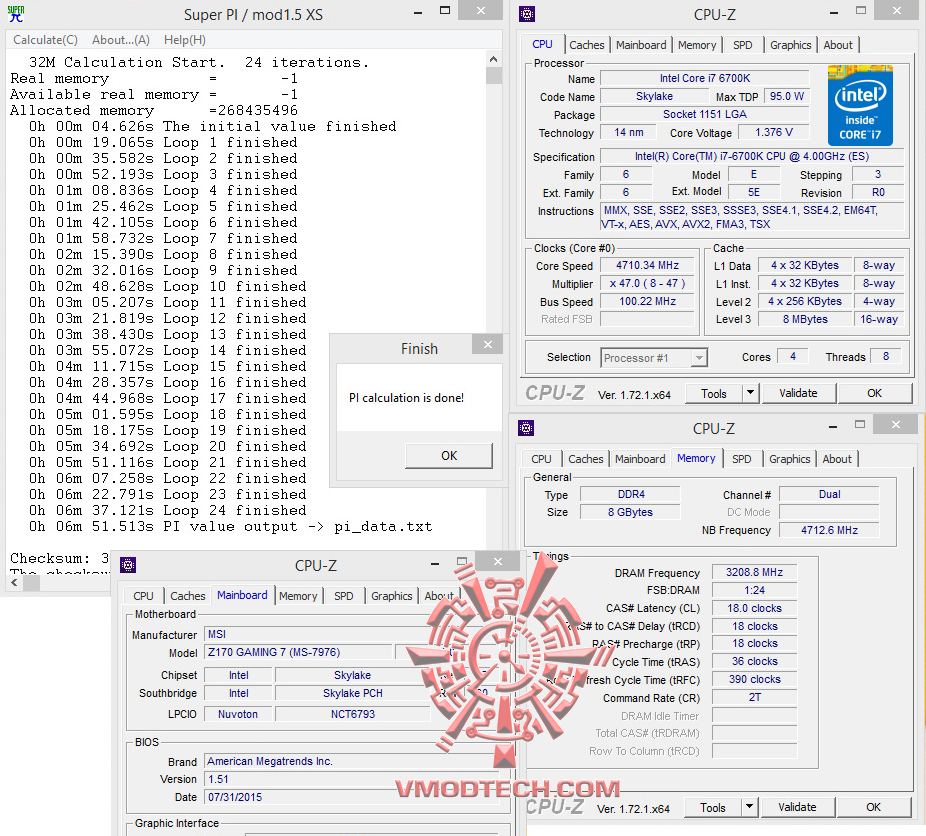

superpi 32mb MSI Z170A GAMING M7

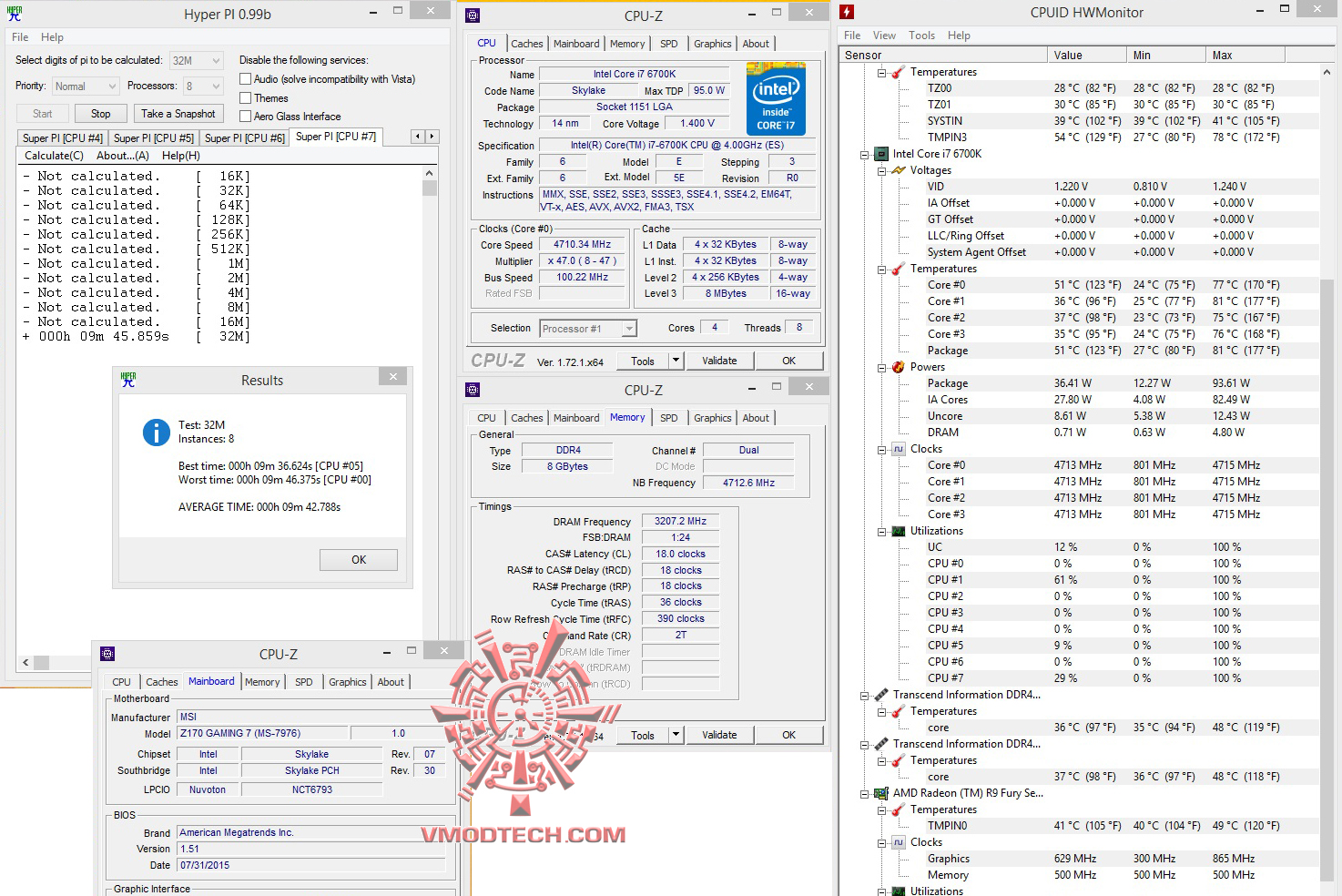

HyperPI 32M 4Thread

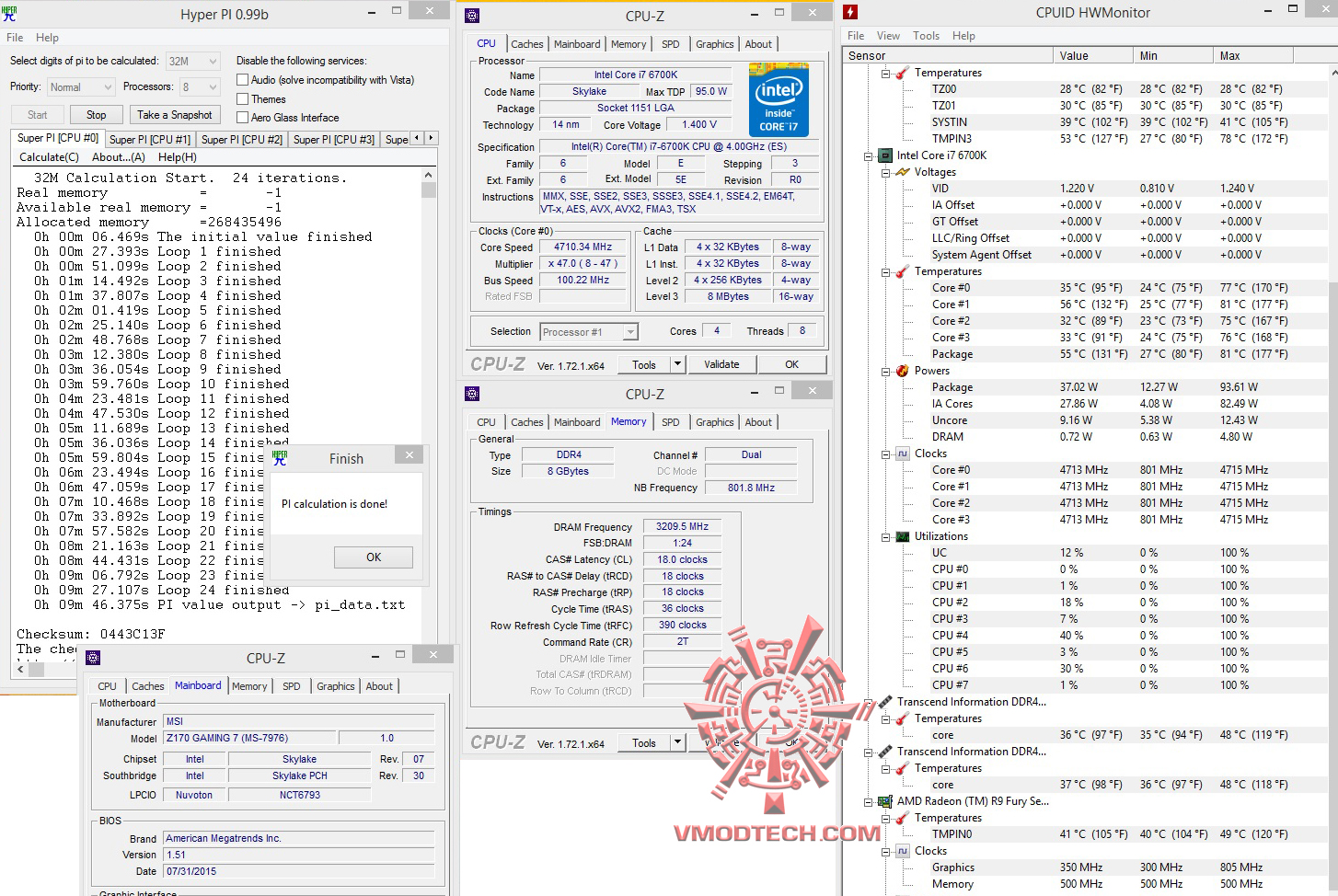

hyperpi32 MSI Z170A GAMING M7

hyperpi32 all MSI Z170A GAMING M7

hyper32 all core MSI Z170A GAMING M7

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 7.751วินาที , 32MB จบไป9นาที 46.375วินาที  ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 9นาทีกว่าๆ ทั้ง 8เทรด

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

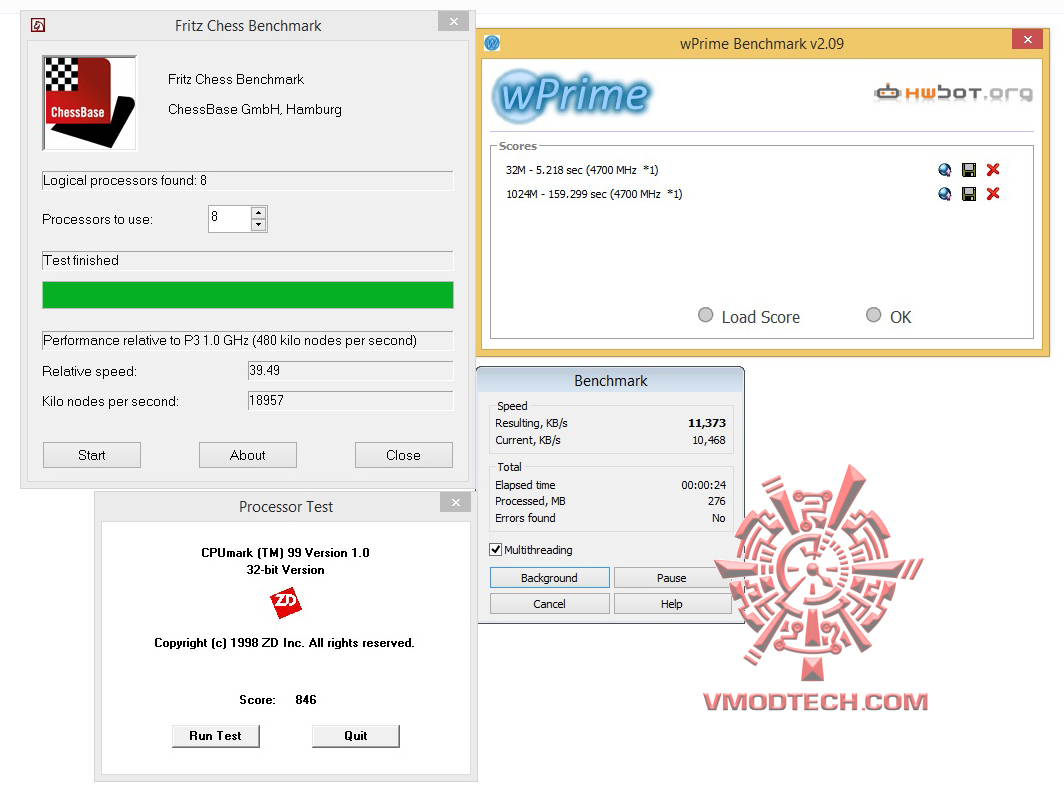

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all MSI Z170A GAMING M7

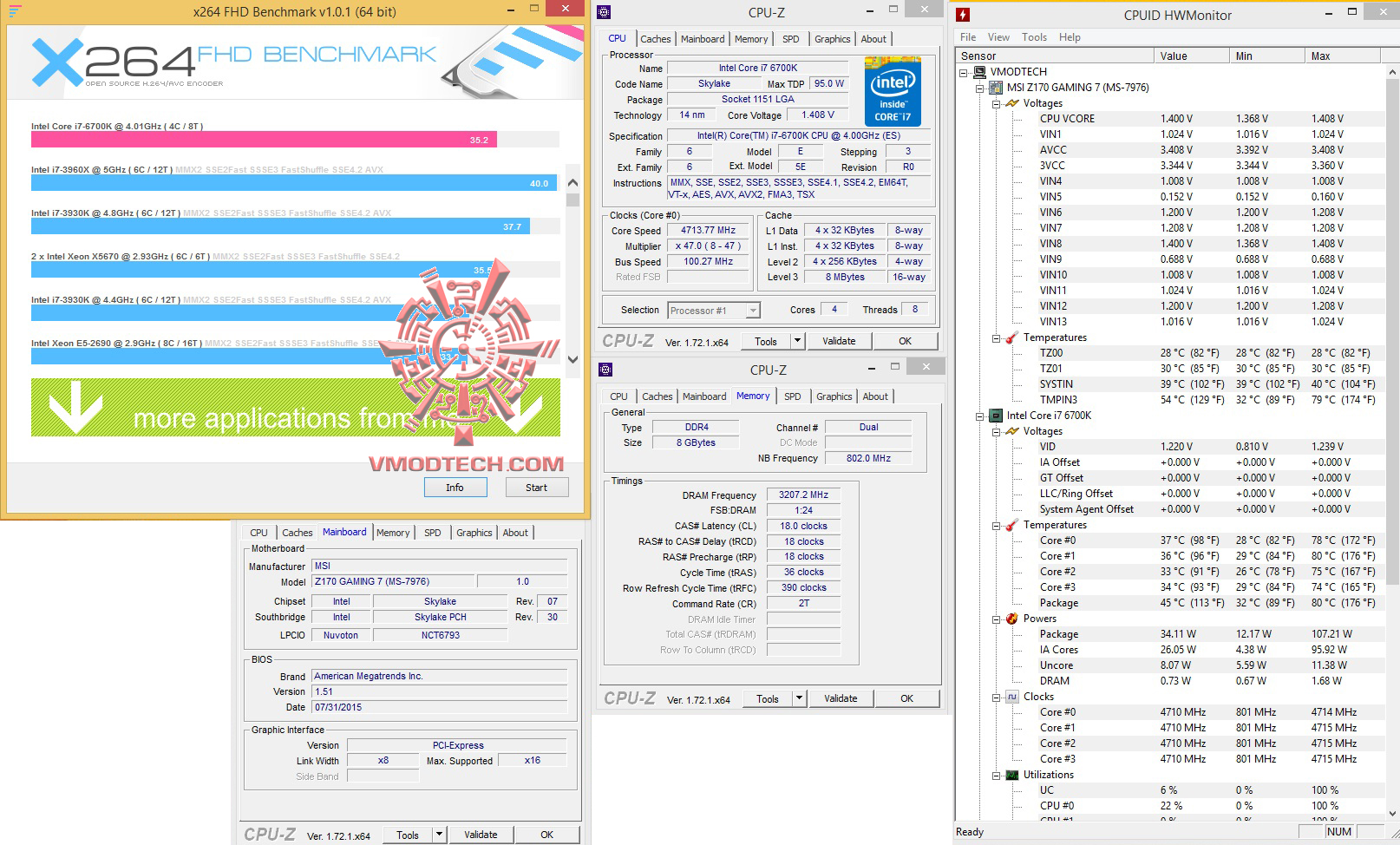

X264 FHD

x264 MSI Z170A GAMING M7

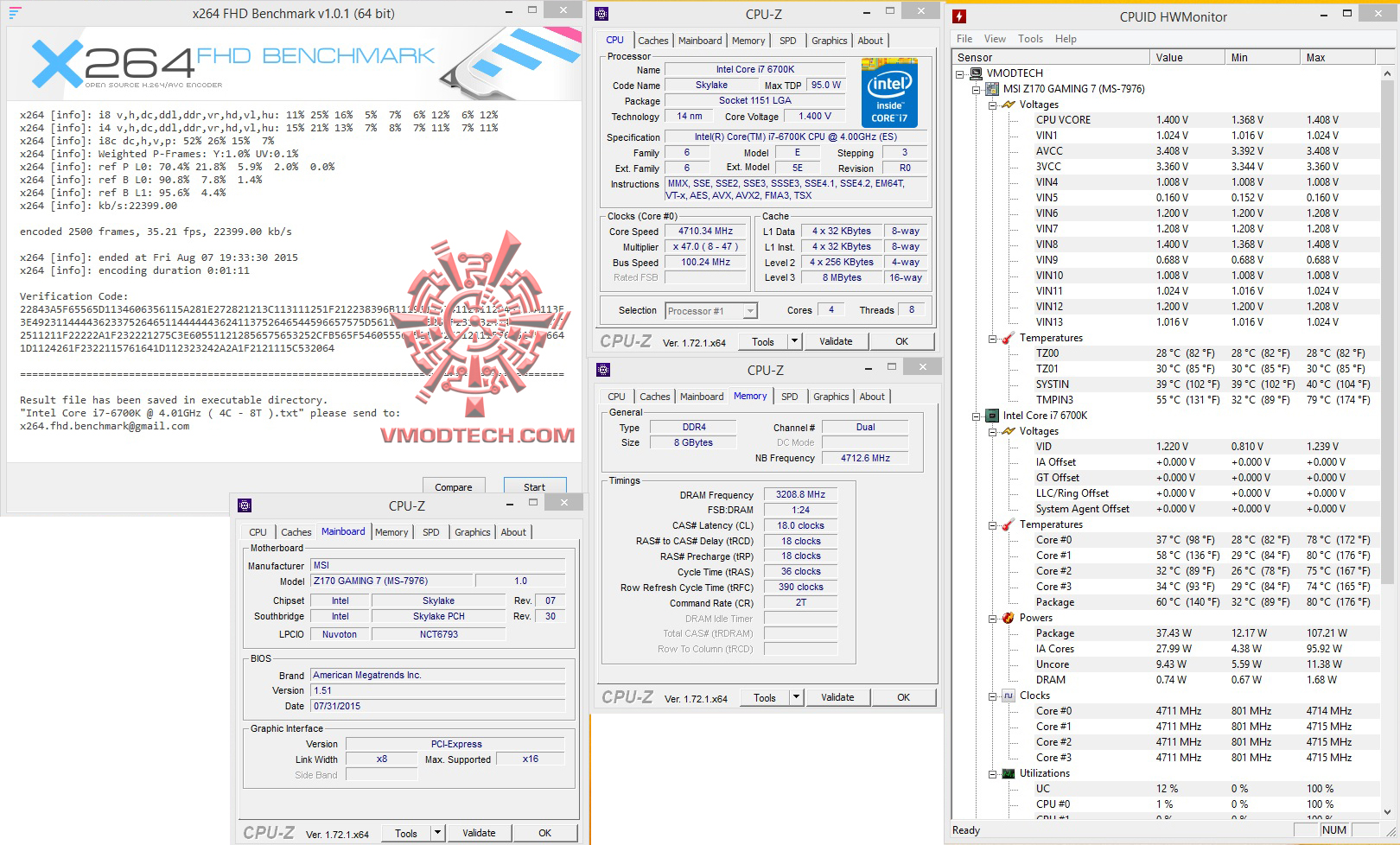

x264 1 MSI Z170A GAMING M7

แรงกันจริงๆ X264 กดกันไป 21.8FPS ส่วน Fritz Chess อยู่ที่ 26.55 และ Winrar อยู่ที่ 8008 KB/s กันเลยทีเดียว

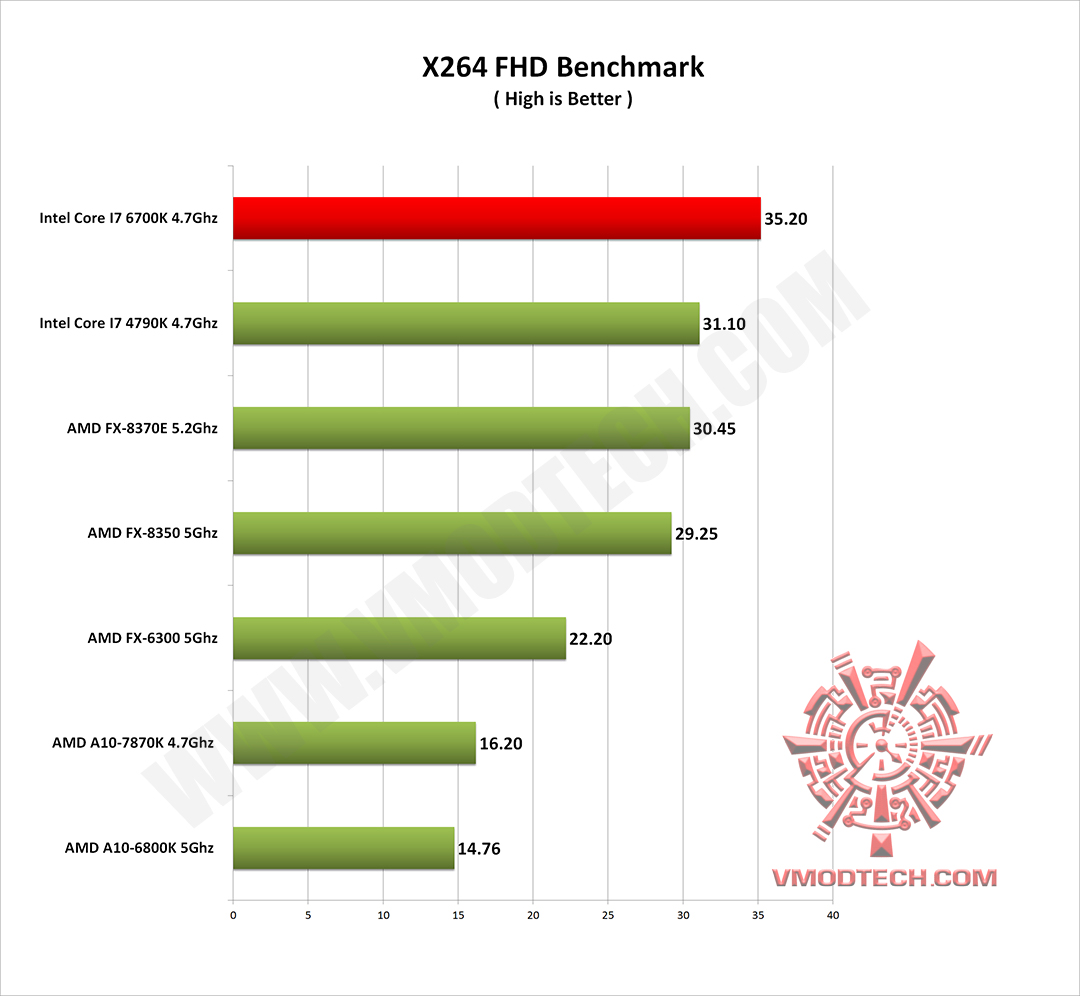

x264 g MSI Z170A GAMING M7

X264 กดกันได้แรงๆในความเร็วที่เท่ากันแซงซีพียูรุ่นก่อนๆแบบไม่เห็นฝุ่นครับ

AIDA64 Extreme

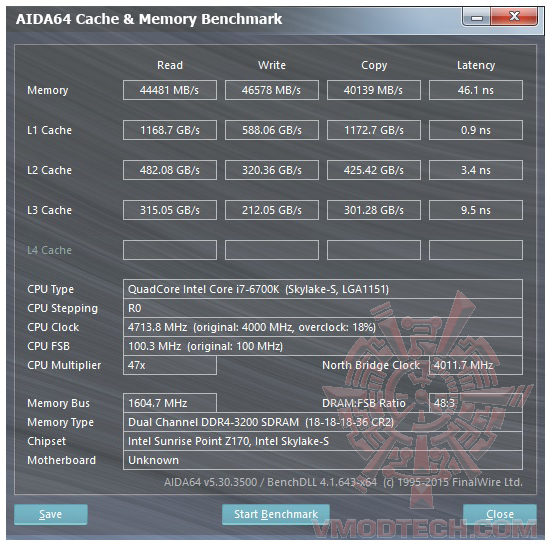

AIDA64 Cache & Memory Benchmark

aida MSI Z170A GAMING M7 mem MSI Z170A GAMING M7

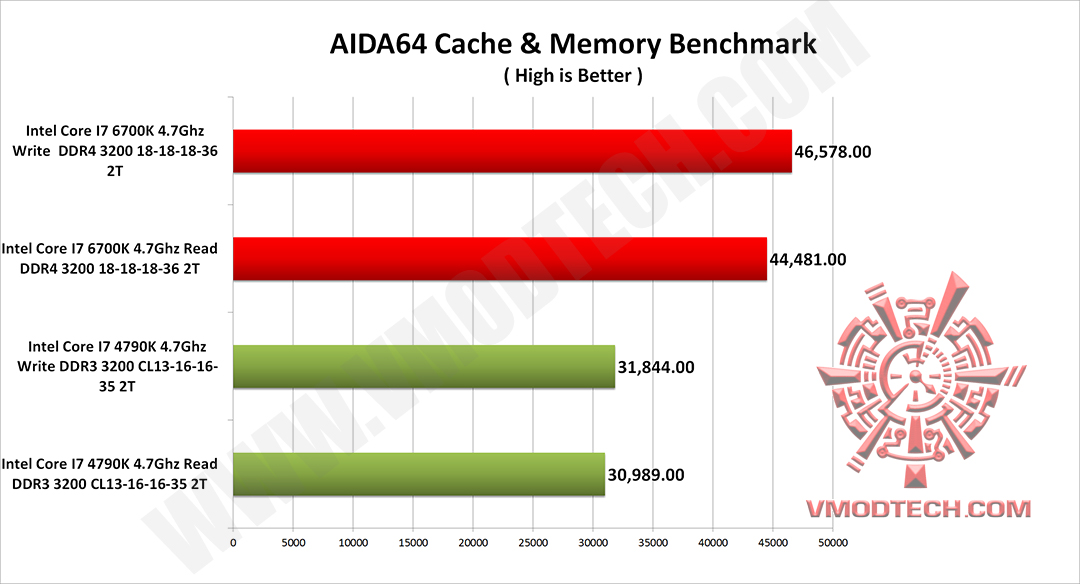

mem g MSI Z170A GAMING M7

AIDA64 MEM ก็แรงแบบไม่เห็นฝุ่นครับ ในบัสแรมที่เท่ากันแต่จะต่างกันที่ DDR4/DDR3 จะเห็นได้ชัดครับว่าประสิทธิภาพของแรม DDR4 นั้นมากขนาดไหน ทั้งแบรนดวิธต่างๆการอ่านเขียน

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

Cinebench 10

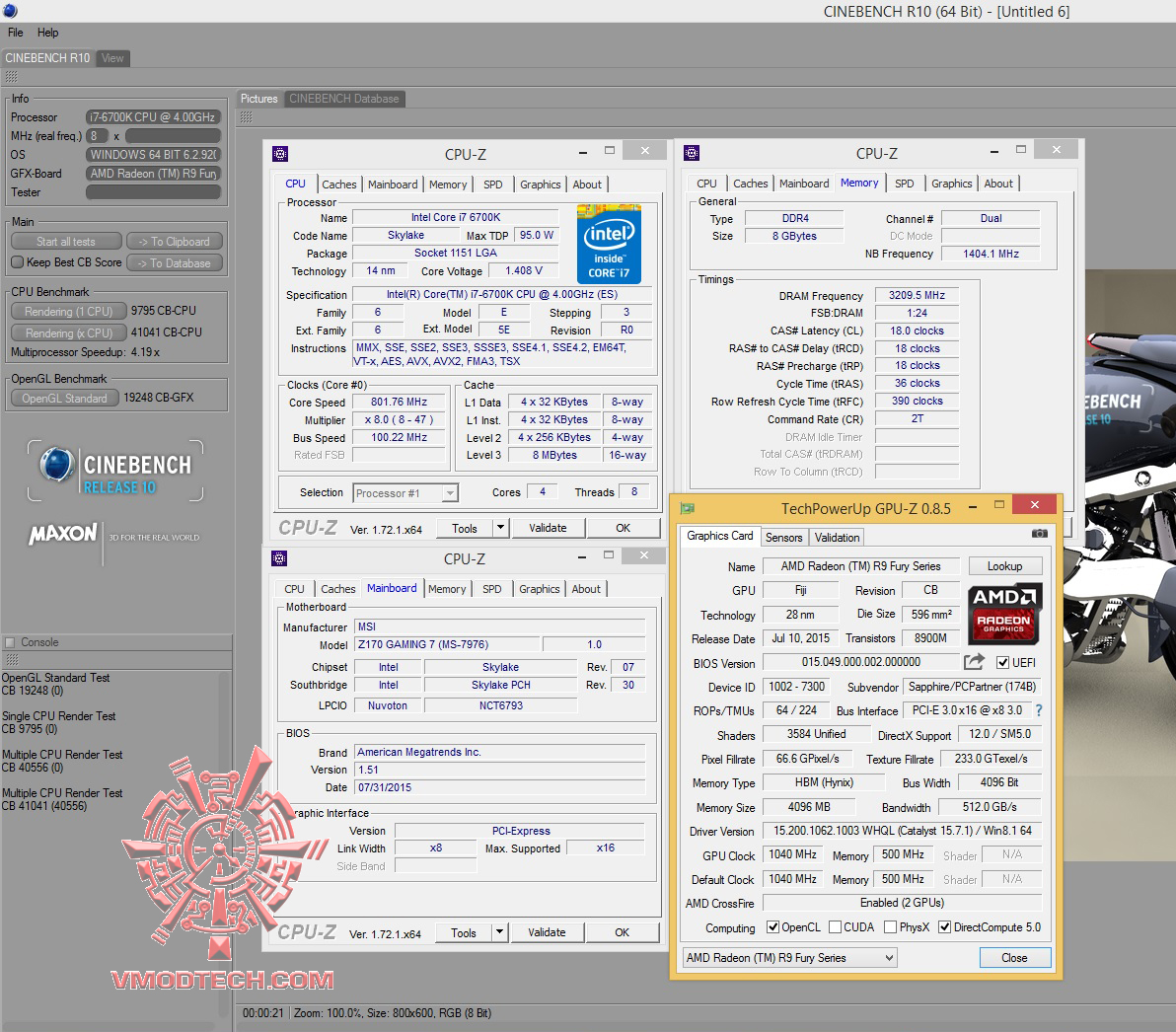

cine10 MSI Z170A GAMING M7

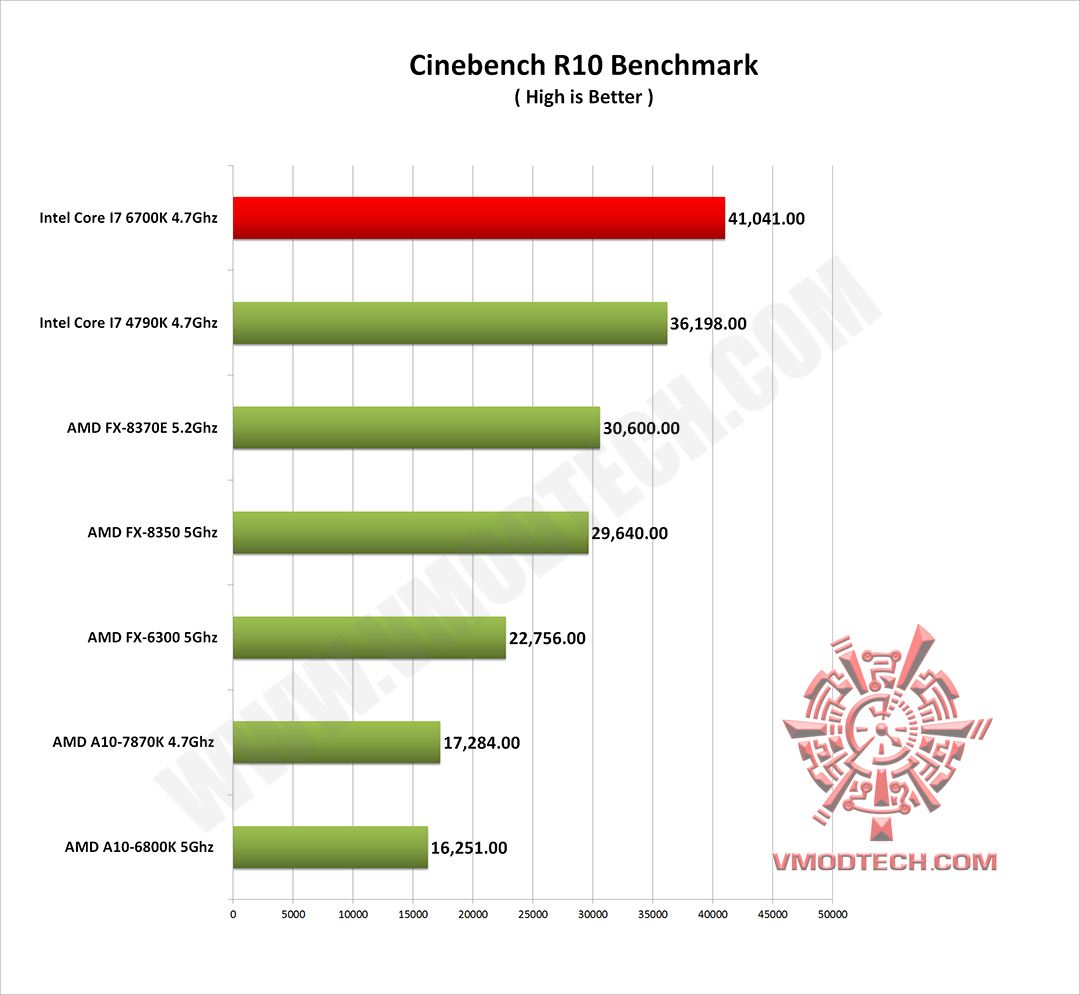

cine10 g MSI Z170A GAMING M7

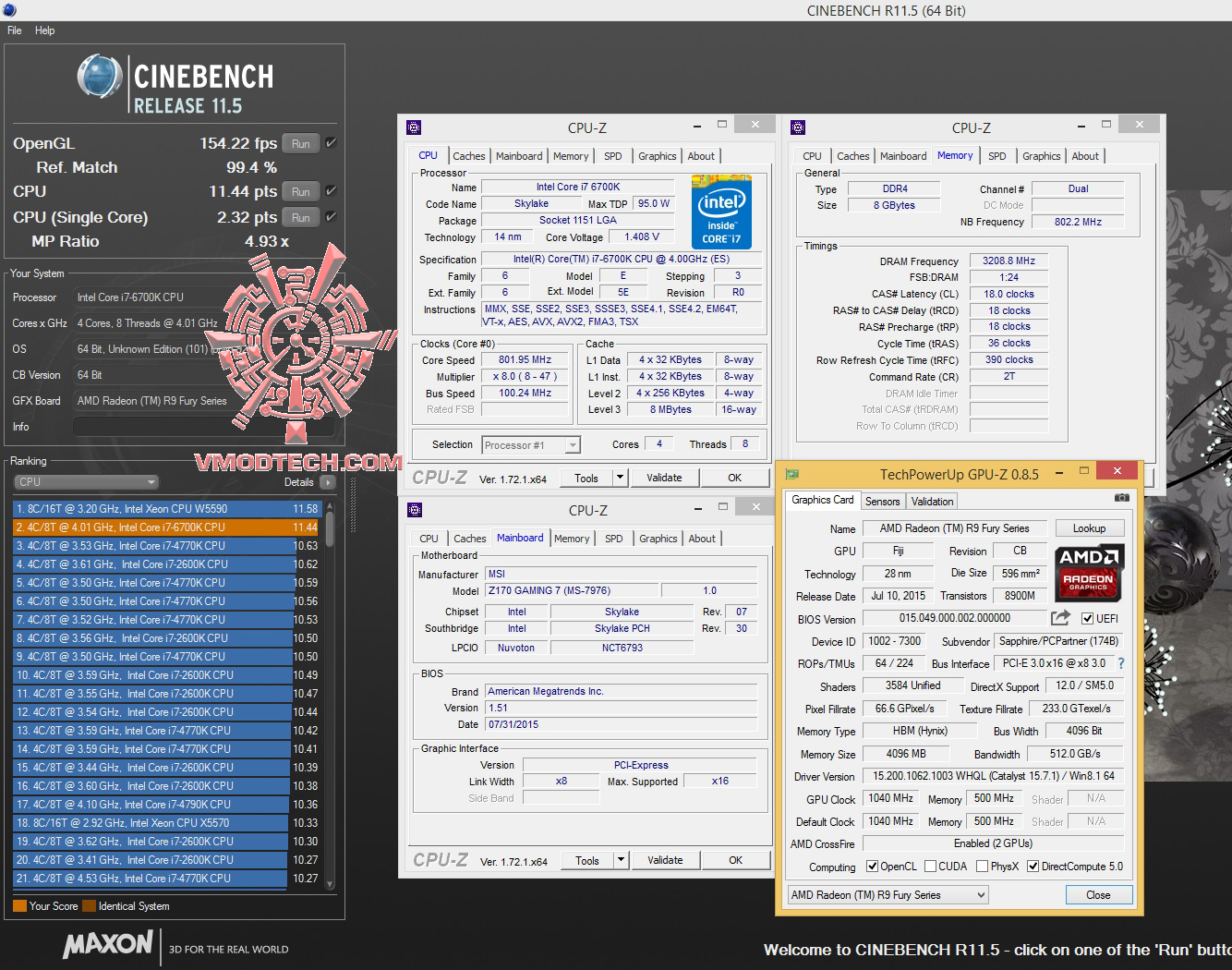

Cinebench 11.5

cine11 MSI Z170A GAMING M7

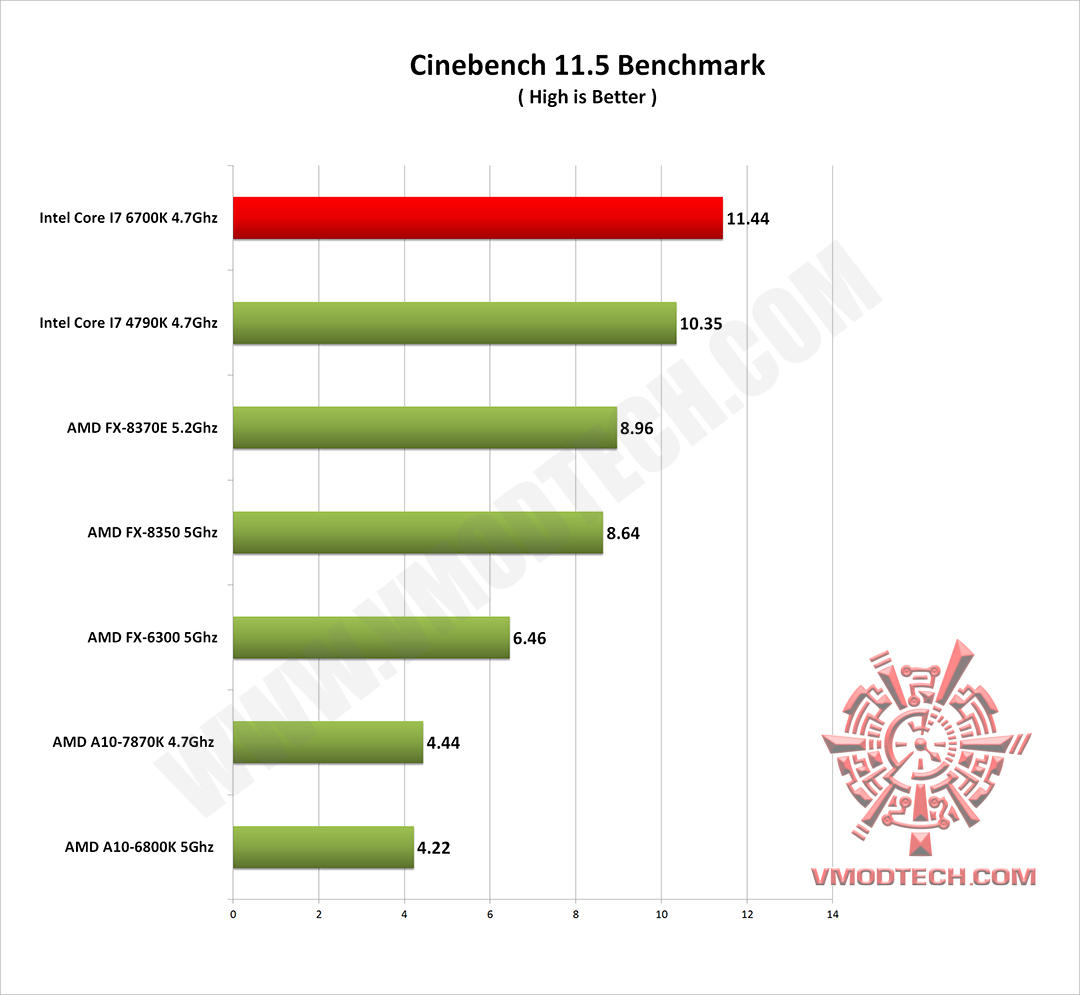

cine11 g MSI Z170A GAMING M7

Cinebench 15

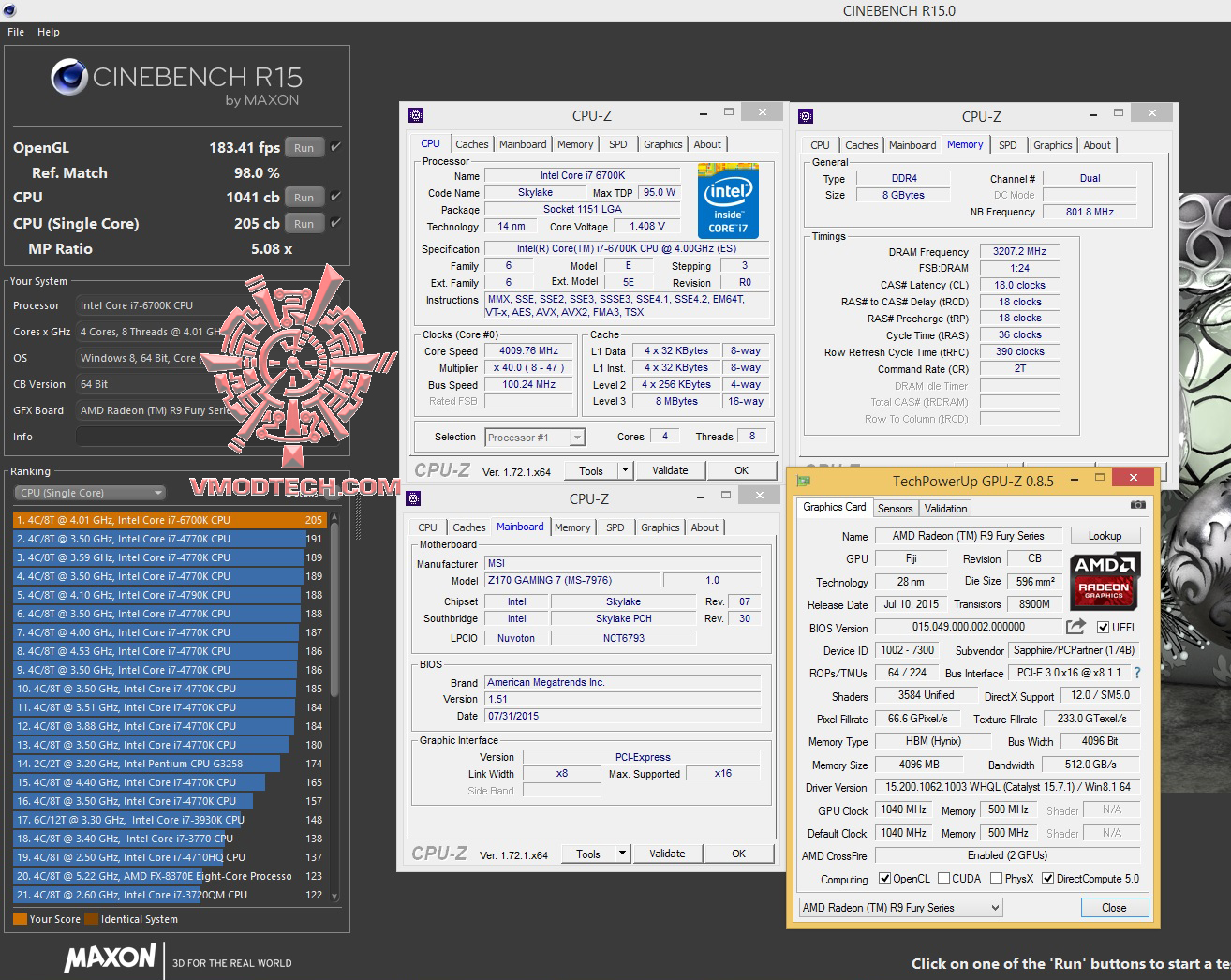

cine15 MSI Z170A GAMING M7

cine15 g MSI Z170A GAMING M7

Cinebench ก็แรงแซงซีพียูทุกรุ่นในความเร็วที่เท่ากันหรือน้อยกว่า จะเห็นได้ชัดเลยครับว่าประสิทธิภาพการเรนเอร์ต่างๆ Intel i7 6700K เหนือชั้นมากๆ ทิ้งกันขาดจริงๆ

เราไปชมผลทดสอบ 3D กันบ้างครับ

————————————————–

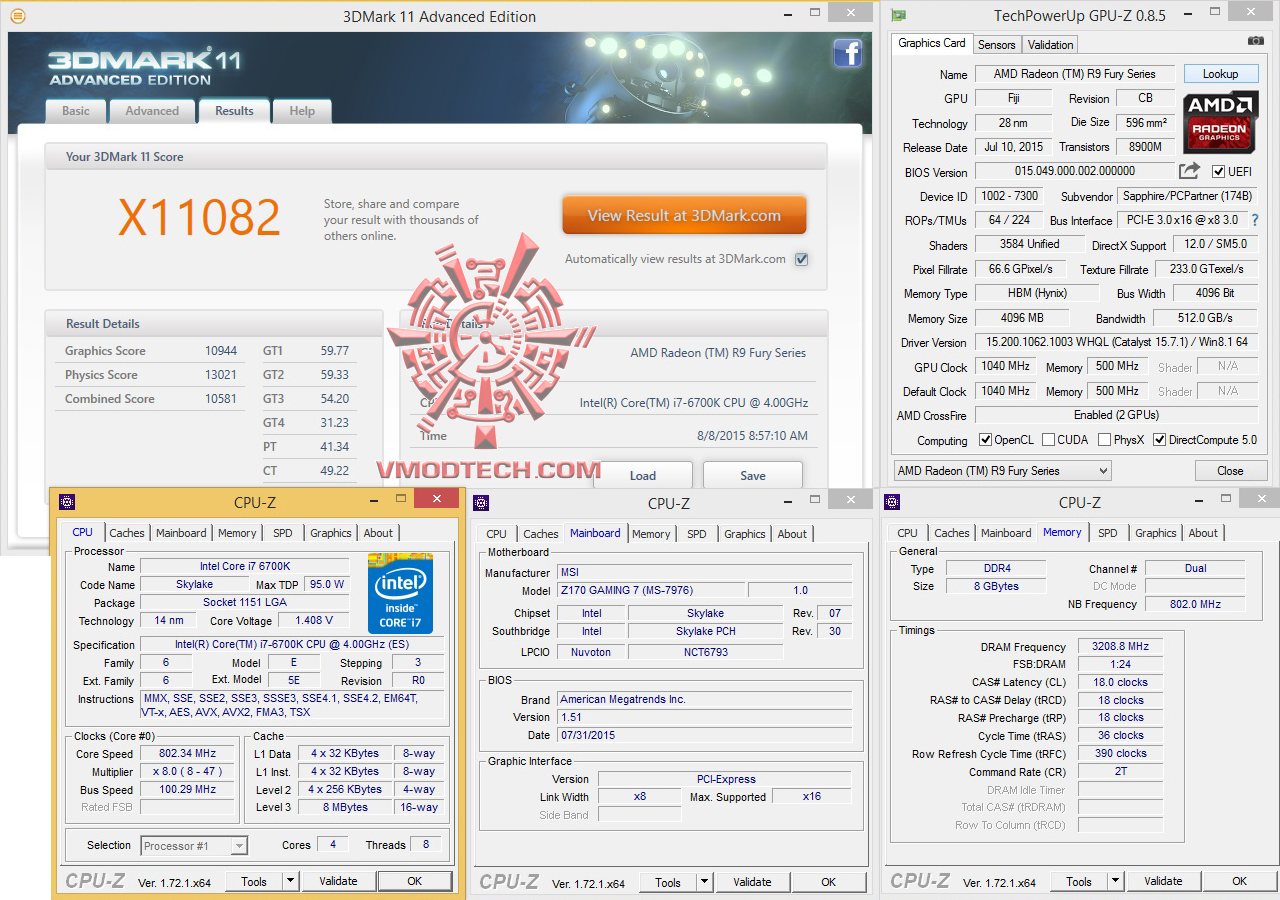

3DMark11

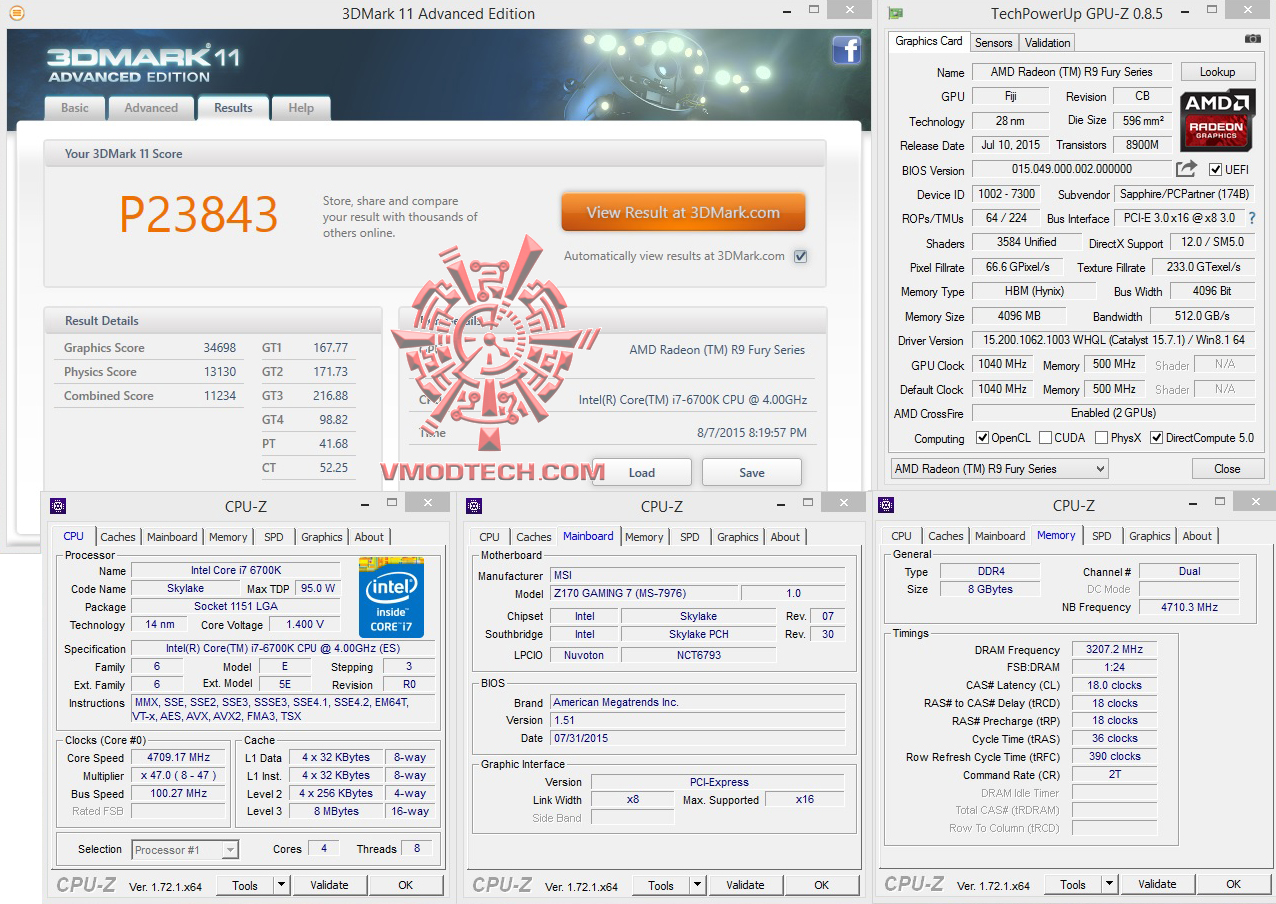

11 MSI Z170A GAMING M7

3Dmark11 กดกันแบบโหดๆอยู่ที่ 23843คะแนน แรงชนิดที่ว่ารีดพลังการ์ดตัวแรงๆสองใบอย่าง Sapphire FURY Crossfire ได้ออกมาแรงอย่างเหลือเชื่อ

11 x MSI Z170A GAMING M7

3DMark

Fire Strike

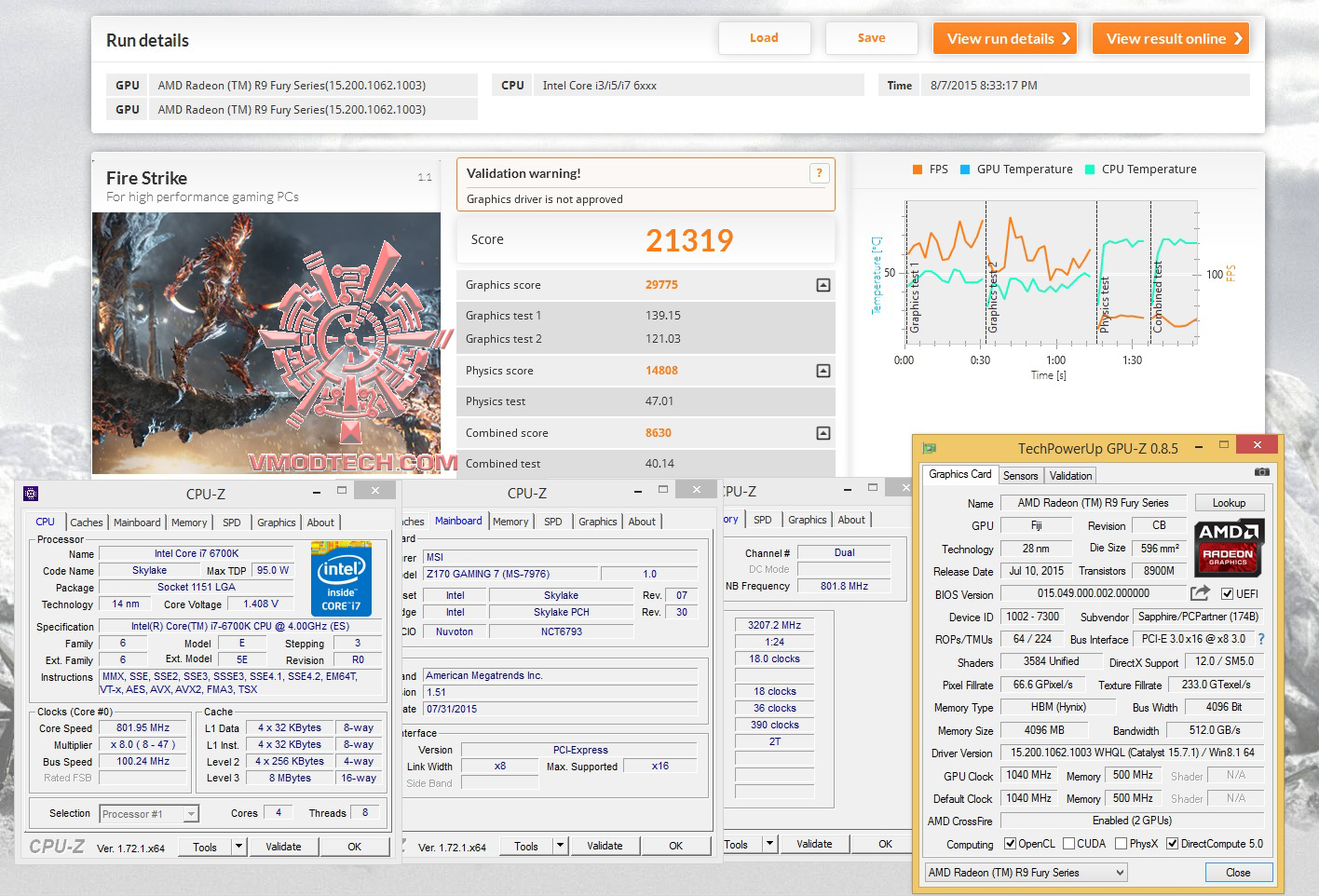

fire MSI Z170A GAMING M7

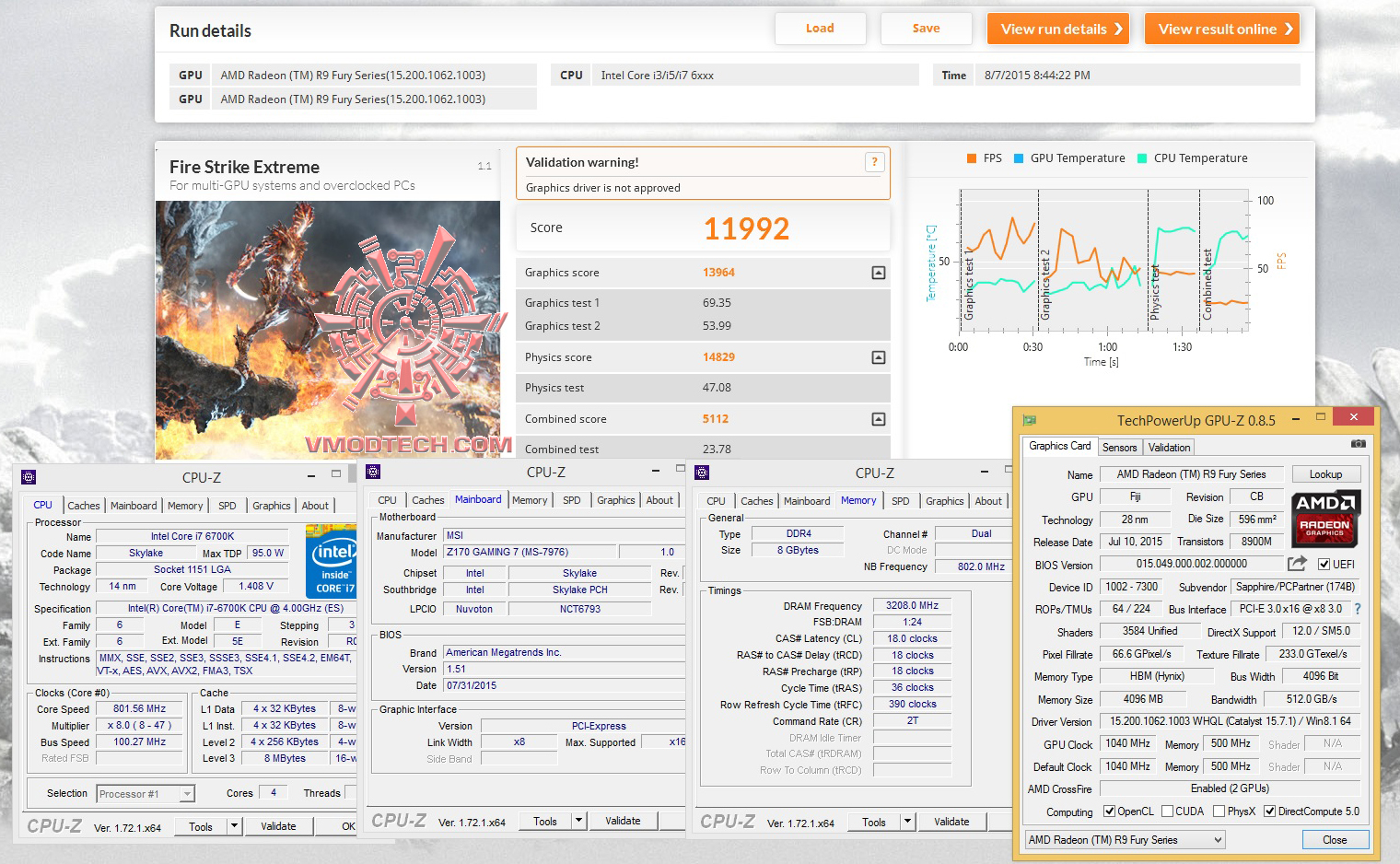

fire ex MSI Z170A GAMING M7

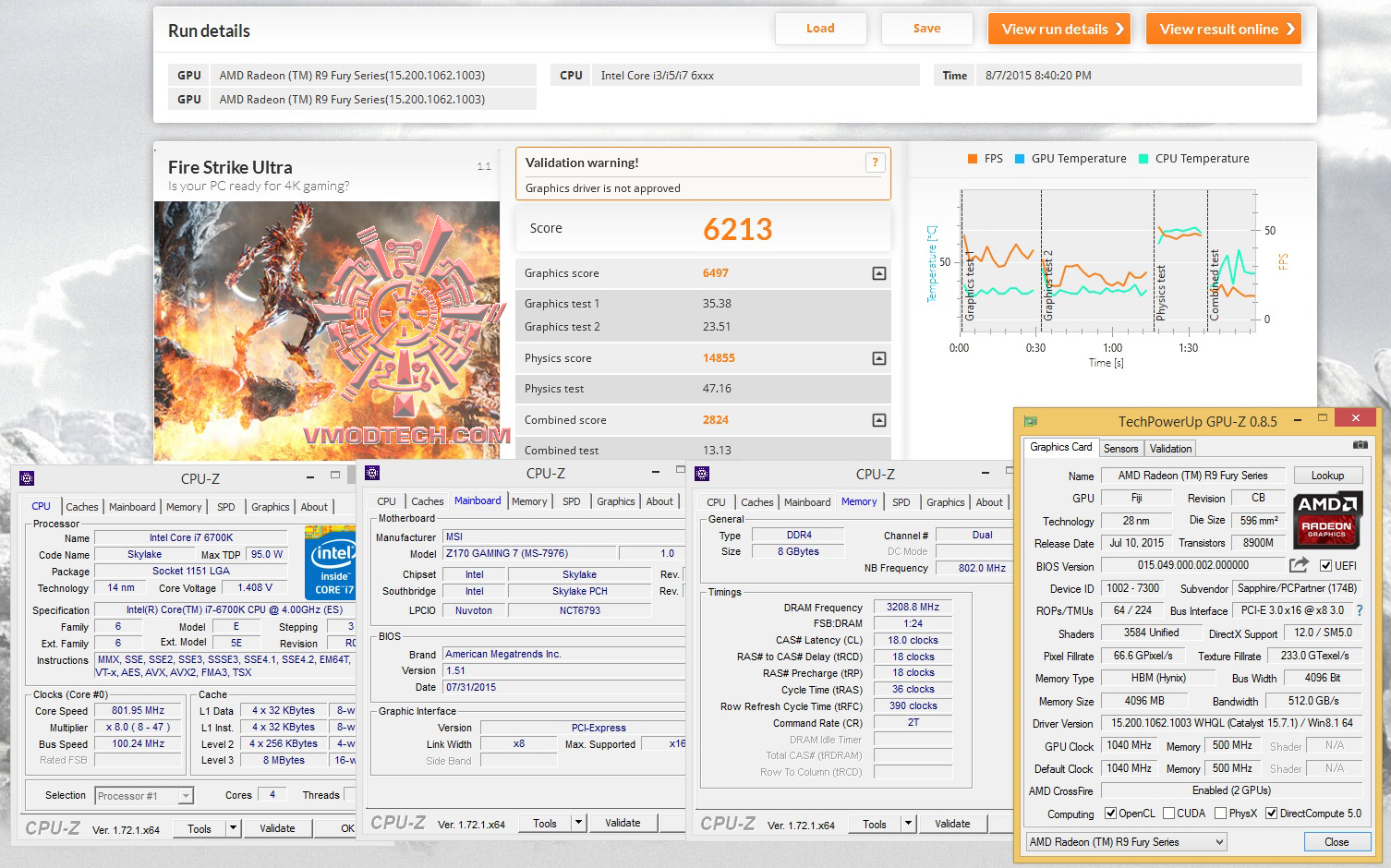

fire ultra MSI Z170A GAMING M7

3DMark แรงทุกการทดสอบ Fire Strike กดไปทะลุ 21319 คะแนนเลยครับ แรงโหดจริงๆ

Unigine Heaven 4.0

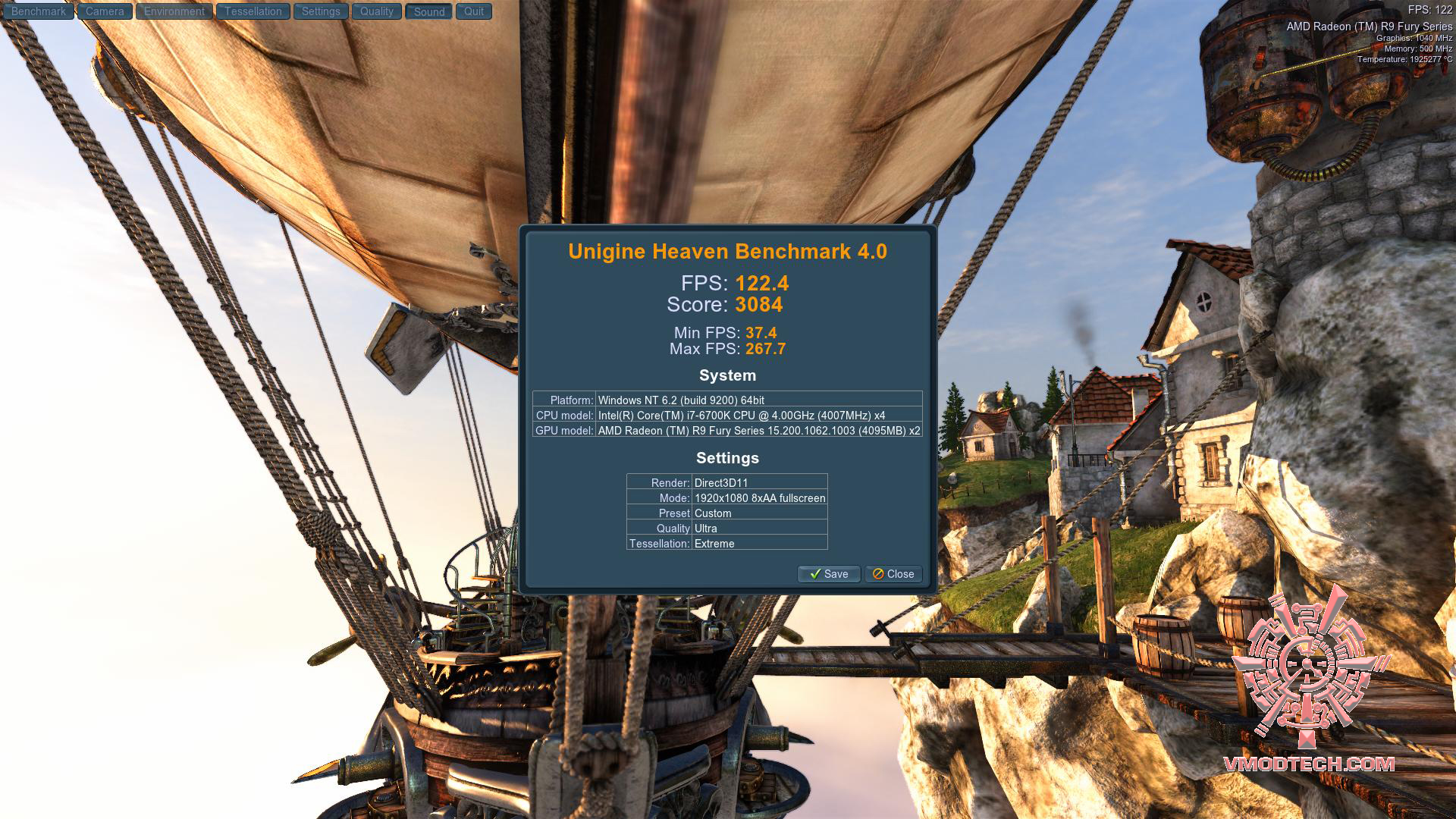

heaven 2015 08 07 22 39 05 76 MSI Z170A GAMING M7

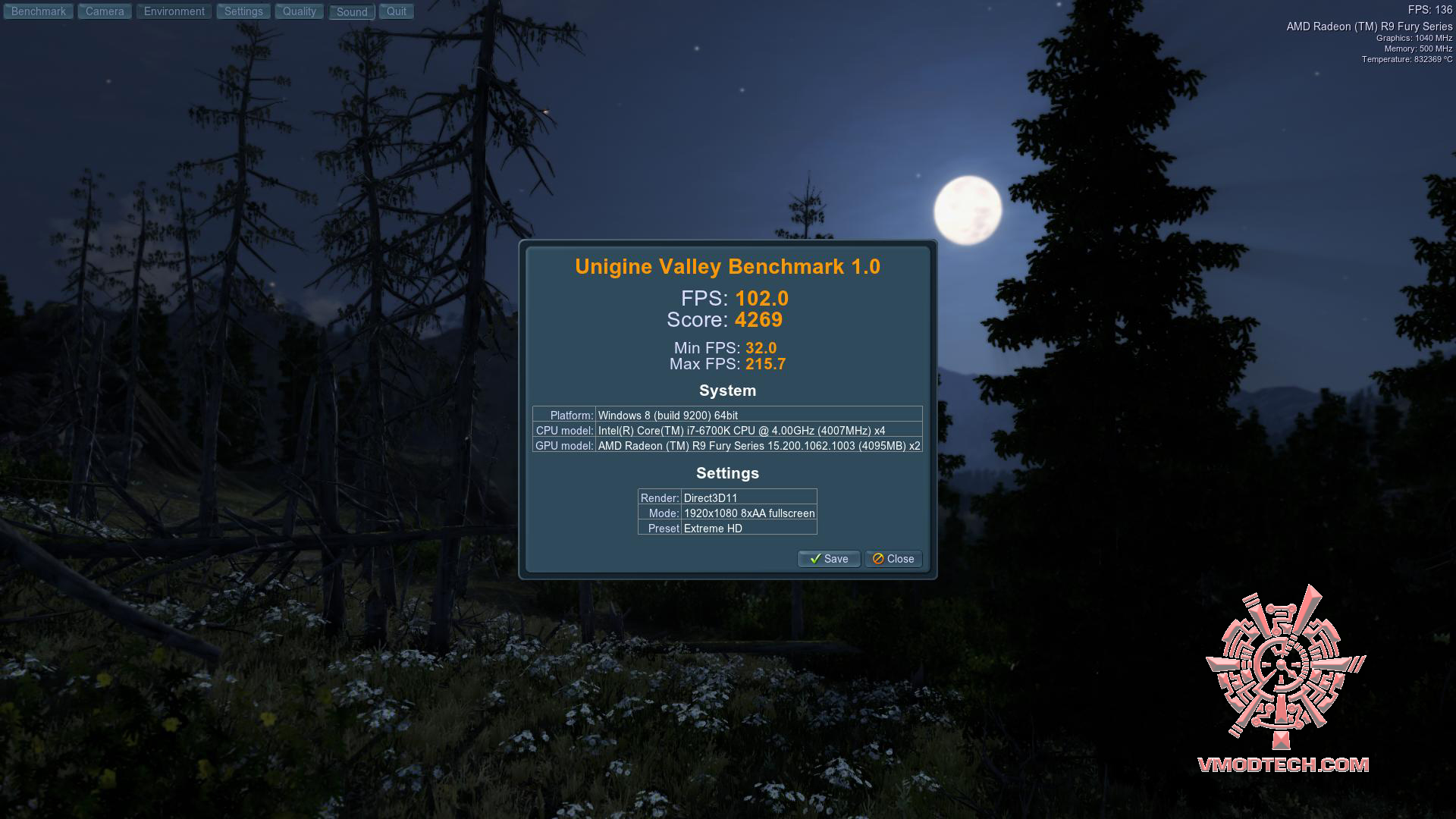

Unigine Valley 1.0

valley 2015 08 07 22 42 44 67 MSI Z170A GAMING M7

Ungine Heaven ,Valley ก็แรงเต็มพิกัดครับ ผลงานด้าน 3D ไม่ต้องพูดถึงครับ แรงกันได้แบบสุดๆ

เราไปชมผลทดสอบโอเวอร์คล๊อกส่งท้ายกันต่อเลยครับ

————————————————–

Maximum Overclock

มาพูดถึงประสิทธิภาพของการโอเวอร์คลีอกกันบ้างครับ สำหรับในเจนที่6 นี้ก็คงเหมือนรุ่นก่อนๆของอินเทลที่บรรดาสาวกของอินเทลคงต้องมานั่งคัดซีพียุกันอีกรอบครับว่าตัวไหนจะวิ่งหรือไม่วิ่ง ถ้าดวงดีจั่วมาได้ตัววิ่งเนียนๆได้ 5Ghz แบบไฟต่ำๆนิ่งๆได้นี่โอเคเลยครับ ถือว่าคุ้มค่ามากๆ สำหรับเมนบอร์ด MSI Z170A GAMING M7 นั้นท่านไม่ต้องกังวลครับซีพียูท่านวิ่งดีขนาดไหน MSI Z170A GAMING M7 รับได้หมดแน่นอนครับ เพราะตัวเมนบอร์ดออกแบบมาสำหรับการโอเวอร์คล๊อกโดยเฉพาะครับทั้งชั้น PCB ที่ออกแบบมาอย่างดีรวมไปถึงลายวงจรที่ออกแบบป้องกันการลัดวงจรกรณีท่านเล่นอะไรเย็นๆนั้นสบายครับ วันนี้เป็นการทดสอบส่งท้ายแน่นอนครับลองจับ i7 6700K กดที่ 5Ghz จะไหวไหมกับเมนบอร์ด MSI Z170A GAMING M7 จะเป็นเช่นไรไปชมกันครับ

CPU-Z

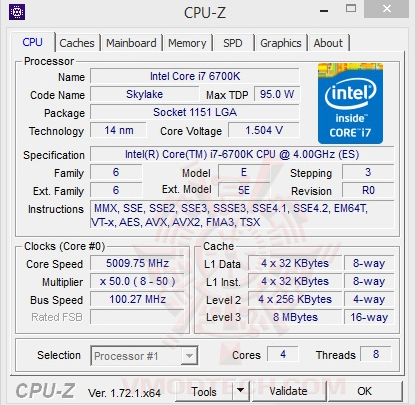

cpuid 5 MSI Z170A GAMING M7

โอเวอร์คล๊อกที่ความเร็ว 5Ghz ที่บัสแรม 3200Mhz มาจุดนี้ซีพียูผมเริ่มจะตันแล้วครับ ผมเชื่อว่าถ้าใครดวงดีหรือนั่งคัดกันจริงๆ ผมว่าไปได้ไกลมากกว่านี้แน่นอนครับ

SuperPI 1MB

5ghz MSI Z170A GAMING M7

SuperPI 1MB ลงที่เวลา 7.313วินาทีครับ ถือว่าโอเคเลยครับกับความเร็ว 5Ghz ไม่ธรรมดา ถ้ากดไทมิ่งแรมลงอีกคงน่าจะเห็นเลข 6ครับ

เราไปชมผลสรุปส่งท้ายกันเลยครับ

————————————————–

msi z170a gaming m7 MSI Z170A GAMING M7

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z170A GAMING M7 ที่วันนี้ทำผลงานได้อย่างดีเยี่ยมครับ สมกับการเป็นเมนบอร์ด GAMING SERIES ที่ต่อยอดเจนใหม่ได้อย่างสมบรูณ์แบบครบถ้วนทั้งในการโอเวอร์คล๊อกรวมไปถึงบรรดาฟีเจอร์ที่อัดแน่นจัดเต็มมาให้บรรดาเกมส์เมอร์ครบถ้วนไม่ว่าจะเป็น Military Class 5 , Audio Boost 3 , MSI GAMING LAN , MSI Steel Armor , Nahimic , รวมถึงการเป็นพาทเนอร์กับ SteelSeries อีกด้วย ด้วยดีไซน์ที่สวยงามกับรูปลักษณ์โฉมใหม่ของ MSI Gaming Series ดูแล้วท่านที่ชอบเมนบอร์ดสวยๆแนวโทนสีแดงก็น่าจะโอเคครับ อีกทั้งยังมีระบบเสียงที่สมจริงอย่าง Audio Boost3 ที่นำเอาระบบเสียง Nahimic เข้ามารวมอยู่ด้วยในฟีเจอร์ทำให้ระบบเสียงของ MSI Z170A GAMING M7 นั้นไม่ควรมองข้ามเลยทีเดียวครับ สำหรับท่านที่อยากแรงแต่ไม่ถนัดเรื่องการโอเวอร์คล๊อก MSI Z170A GAMING M7 ก็มีฟีเจอร์เด็ดๆอย่าง 1-second overclocking with Game Boost ที่ช่วยเพิ่มประสิทธิภาพความแรงของระบบได้อีกด้วย เรียกได้ว่าเป็นเมนบอร์ดที่ออกแบบมาสำหรับบรรดาเกมส์เมอร์และขาโอเวอร์คล๊อกอย่างแท้จริงเลยทีเดียวครับ สำหรับราคาวางจำหน่ายอยู่ราวๆ 9XXXบาทครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..
