ASUS PRIME Z390M-PLUS REVIEW

Article by Nongkoo OverclockTeam On September 10, 2019 40,179 views
ASUS PRIME Z390M-PLUS REVIEW

asus-prime-z390m-plus-review

...สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com วันนี้ผมมีรีวิวเมนบอร์ดในซีรี่ย์ Z390 ในรุ่นเล็กๆราคาไม่สูงมากนักมารีวิวให้ท่านได้ชมกันครับ โดยวันนี้มากันในแบรนด์ ASUS แบรนด์ดังคุณภาพระดับโลกที่เรารู้จักกันดี มากันในชื่อรุ่น ASUS PRIME Z390M-PLUSซึ่งเป็นเมนบอร์ดในตระกูล PRIME ซีรี่ย์ที่เน้นฟีเจอร์การทำงานเน้นการใช้งานทั่วๆไปและเน้นความทนทานในการใช้งานเป็นหลัก รวมไปถึงส่วนประกอบระดับพรีเมี่ยมที่ช่วยเพิ่มประสิทธิภาพการใช้พลังงานของตัวเมนบอร์ด อีกทั้งยังสามารถใช้งานร่วมกับบรรดาอุปกรณ์อื่นๆและส่วนประกอบต่างๆมากกว่า 1,000 ชนิด ซึ่งเมนบอร์ดในซีรี่ย์ PRIME รุ่นใหม่ทุกตัวนั้นจะต้องผ่านการทดสอบอย่างน้อย 8,000 ชั่วโมงและยังสามารถโอเวอร์คล๊อกใช้งานกันได้อีกด้วยครับ

...

...ในส่วนของฟีเจอร์การทำงานนั้นเมนบอร์ด ASUS PRIME Z390M-PLUS ให้มากันพอสมควรครับ โดยมีฟีเจอร์ดังนี้ครับ 5X Protection III , OptiMem II , Enhanced power solution , UEFI BIOS , Industry-leading cooling options , Fan Xpert 4 ,  Dual M.2 , NVMe PCIe RAID , MEMOK! II , ASUS Lighting Control , Audio shielding , ASUS Safe Slot Core , Intel LAN ,ถือว่าให้กันมาพอสมควรเลยครับ ซึ่งบรรดาวัสดุอุปกรณ์ที่อยู่ในเมนบอร์ด ASUS PRIME Z390M-PLUS ใช้งานนั้นก็เป็นระดับเกรดมาตรฐานโรงงานที่ผ่านการทดสอบมาแล้วดังผมได้อธิบายข้างต้น จึงเหมาะกับบรรดายูสเซอร์ทั่วไปที่เน้นใช้งานเมนบอร์ดได้รอบด้านน่นเองครับ โดยวันนี้ทดสอบกับซีพียู Intel Core i9 9900K ตลอดการทดสอบคู่กับการ์ดจอ SAPPHIRE Radeon RX 5700 XT PULSE ให้ชมกันแบบเต็มๆเหมือนเช่นเคยครับ เดี๋ยวเราไปชมในบททดสอบฉบับเต็มได้เลยครับ

INTRODUCTION

screenshot_2019-09-10-prime-z390m-plus-e0b980e0b8a1e0b899e0b89ae0b8ade0b8a3e0b98ce0b894-asus-e0b89be0b8a3e0b8b0e0b980e0b897e0b8a8e0b984e0b897e0b8a2

เราไปชมรูปร่างหน้าตาของ ASUS PRIME Z390M-PLUS กันต่อเลยครับ

ASUS PRIME Z390M-PLUS Appearance

dsc_8729

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS PRIME Z390M-PLUS เอาไว้อย่างชัดเจน

dsc_8738

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc_8755

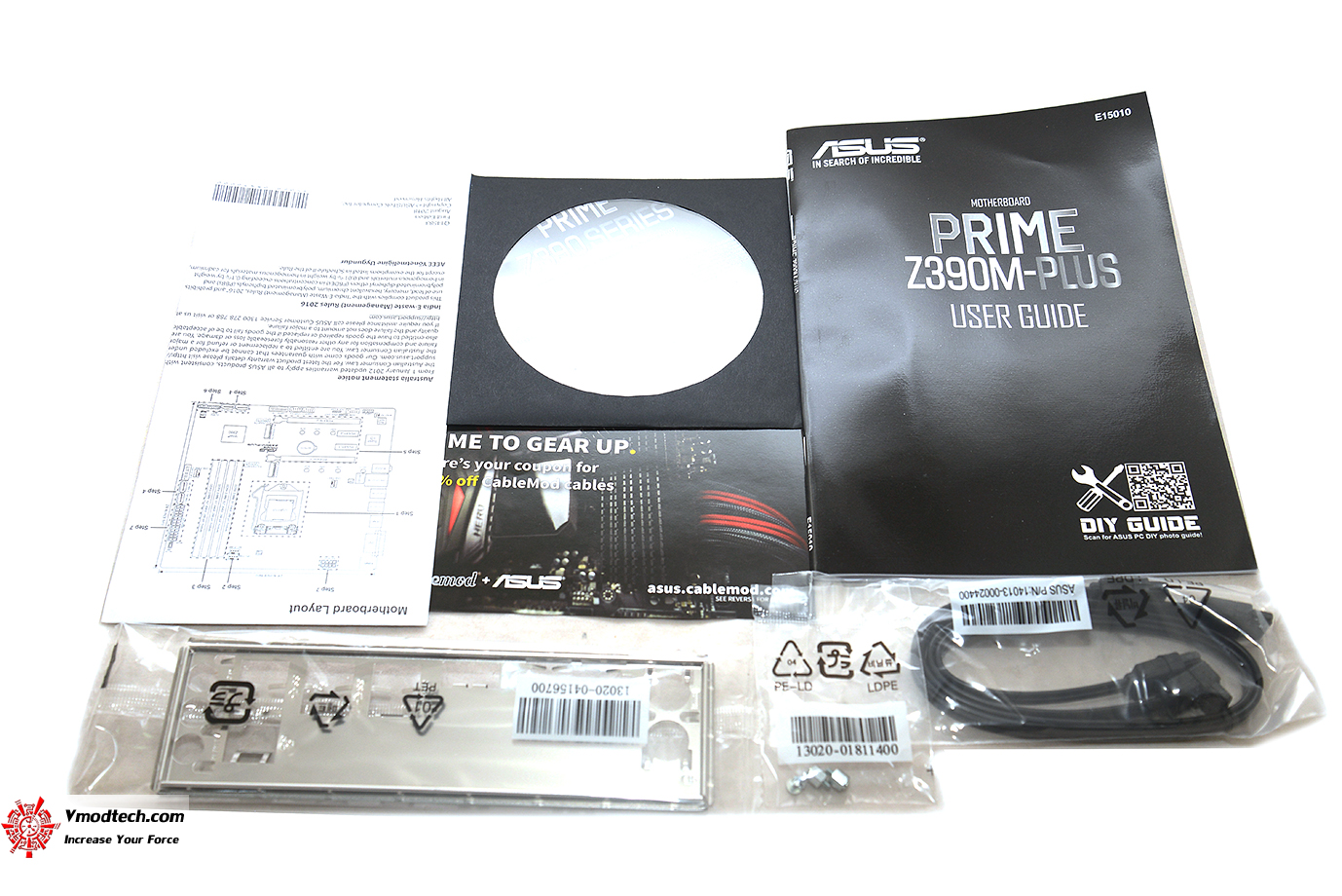

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2เส้น ฝาหลัง น๊อตยึด M.2 สายรัด และโค๊ดต่างๆครับ

dsc_8778

ตัวเมนบอร์ดสีดำสนิทสลับด้วยฮีตซิงค์สีเทาเงินอันเป็นเอกลักษณ์ของ PRIME ซีรี่ย์ครับ dsc_87881

เมนบอร์ดขนาด mATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

dsc_8865

การออกแบบดีไซน์ออกมาให้ใช้งานได้หลากหลายครับ พร้อมเชื่อมต่อทั้งชุดน้ำ ชุดปั๊ม และชุดไฟต่างๆ (สายไฟ 5050 RGB strips) ได้อีกด้วย

dsc_8804

ภาคจ่ายไฟแบบ DIGI+ VRM & EPU 10เฟส 8 pin CPU power connector ที่รองรับการโอเวอร์คล๊อกใช้งานกันได้สบายๆ ซีพียูที่รองรับการทำงาน Intel® Socket 1151 for 9th / 8th Generation Pentium®/Celeron® Processors Supports Intel® 14 nm CPU Supports Intel® Turbo Boost Technology 2.0

dsc_8812

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB ครับ ด้วยระบบ OptiMem II: ช่วยรักษาความสมบูรณ์ของสัญญาณของหน่วยความจำโดยใช้เทคนิคกำหนดเส้นทางของหน่วยความจำและ Vias ไปยังชั้น PCB เพื่อเพิ่มประสิทธิภาพของการ Overclock ด้วยสเปคที่รองรับ 4 x DIMM, Max. 64GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

dsc_8817

ช่อง SATA ให้กันมา 4 x SATA 6Gb/s port(s) ด้านหน้า2 ด้านข้างอีก2

dsc_8856

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ 1 x M.2 Socket 3, , with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

dsc_8828

ชิบเซ็ต Intel® Z390 Chipset  รุ่นใหม่ล่าสุด

dsc_8845

ระบบเสียงเป็น Realtek® ALC887 8-Channel High Definition Audio CODEC

dsc_8841

สล๊อต PCI-E เสริมแกร่งด้วย ASUS SafeSlot ประกอบด้วย 1 x PCIe 3.0/2.0 x16 (x16 or x8+x4+x4)  , 1 x PCIe 3.0/2.0 x16 (max at x4 mode) , 2 x PCIe 3.0/2.0 x1

dsc_8873

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังจะมี pre-mounted I/O shield ป้องกันอันตรายซึ่งประกอบด้วย

1 x PS/2 keyboard (purple) 1 x PS/2 mouse (green) 1 x DVI-D 1 x HDMI 1 x LAN (RJ45) port(s) 2 x USB 3.1 Gen 2 Type-A, 4 x USB 3.1 Gen 1 Type-A 3 x Audio jack(s)

dsc_8884

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ

Bios interface

190910000816

หน้าจอหลักแสดงรายละเอียดเมนูการทำงานต่างๆแบบ UEFI หน้าแรกแบบ EZ Mode ครับ เน้นการใช้งานที่ง่ายๆปรับกันได้สะดวกๆ

190910000823

หน้าแรกเมนูแสดงรายละเอียดของอุปกรณ์ ไบออส Ver. สถานะการทำงานต่างๆ

190910000827

190910000833

เมนูโอเวอร์คล๊อกระบบปรับแต่งทั้งบัส ตัวคูณ บัสแรม ซึ่งก็มีให้ใช้งานในระดับนึงครับ ระบบไฟอาจจะไม่ได้มีรายละเอียดอะไรมากนัก อยู่ในเกรดของเมนบอร์ดรุ่นกลางๆนั่นเองครับ

190910000836

เมนู Advanced ในการเลือกการปรับแต่งค่าต่างๆ

190910000841

ระบบแสดงอุณหภูมิในจุดการทำงานต่างๆมีมาให้ดูแบบครบๆเลยครับ

190910000852

ระบบ Fan Control ก็มีมาให้ใช้งานครับ

..

Test Setup

SYSTEMS
.CPU ..INTEL CORE I9 9900K
.Thermal Grease ..Noctua NT-H2
.Motherboard . ASUS PRIME Z390M-PLUS
.Memory ..G.SKILL Trident Z 3600Mhz /
.Graphic Card . SAPPHIRE Radeon RX 5700 XT PULSE
.Harddisk . Plextor M6PRO 256 / KINGSTON 256GB
.CPU Cooler ..Water Cooling
.Power Supply ..ANTEC 1300W Platinum
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ เมนบอร์ดระดับเล็กไปหากลางราคาไม่แพงแถมยังโอเวอร์คล๊อกได้ด้วยอย่าง ASUS PRIME Z390M-PLUS ของเราในวันนี้ในรุ่นใหม่ล่าสุดชิบเซ็ต Z390 ตัวซีพียูเป็น INTEL CORE I9 9900K ตัวใหม่ล่าสุดครับและการ์ดจอเป็น SAPPHIRE Radeon RX 5700 XT PULSE ตัวแรงที่ร่วมใช้งานทดสอบกันในวันนี้ครับ

dsc_8900

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯด้วยระบบระบายความร้อนด้วยน้ำธรรมดาครับ

CPU-Z

cpuid

ในการทดสอบใช้งานกับซีพียู Intel Core i9 9900K รุ่นใหม่ล่าสุดซึ่งโอเวอร์คล๊อกใช้งานที่ความเร็ว 5.0Ghz ALL CORE ได้อย่างสบายๆเลยครับ โดยบัสแรมอยู่ที่ 3950Mhz CL17-18-18-52-550-2T 1.38v ใช้งานกันได้อย่างมีเสถียรภาพตลอดการทดสอบทั้งความเร็วซีพียูและบัสแรมเล่นได้สบายๆ ซึ่งแม้จะเป็นเมนบอร์ดในระดับกลางๆแต่ก็ OC เล่นกันได้สบายๆครับ

GPU-Z

gpuz

ส่วนการ์ดจอที่ใช้งานนั้นเป็น SAPPHIRE Radeon RX 5700 XT PULSE รุ่นใหม่ล่าสุดที่เพิ่งเปิดตัวกันไปครับ

รายละเอียดจาก AIDA64

mb

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

s1

SuperPI 32MB

s32

HyperPI 32MB

h32-1

h32

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.368นาที SuperPI32 อยู่ที่เวล 6นาที 46.378วินาที ส่วน HyperPI 32MB ก็ผ่านหมดใช้งานได้แรงเร็วตามมาตรฐานซีพียูซีพียู Core i9 9900K อย่างมีเสถียรภาพตลอดการทดสอบ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.10 , CPUMark99 & Fritz Chess Benchmark

untitled-1

untitled-3

untitled-2

Fritz Chess อยู่ที่ 75.17 แรงเยี่ยมจริงๆครับ

CORONA 1.3 BENCHMARK

crn

Corona 1.3 อยู่ที่เวลา 1.35นาทีครับ เรนเดอร์ได้แรงมาเต็มเลยครับ

X264 FHD

x264

x264-2

ผลทดสอบ โดยรวม X264 กดกันไป 66.25FPS แรงสุดๆเลยครับ งานถอดรหัส แปลงไฟล์แรงมาเต็มแน่นอนครับ

FRYRENDER X64

frd

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 1.44นาที เรนเดอร์ได้เร็วแรงจริงๆครับ

AIDA64

aida64

mem

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียนเลยครับ อยู่ที่ 54810MB/s ,56478MB/s แรงทะลุ 55-56K ทั้งอ่านและเขียนเลยครับแรงเยี่ยมตามมาตรฐานและใช้งานกันได้จริงอย่างมีเสถียรภาพเลยครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

Cinebench 11.5

c11

Cinebench 15

c15

Cinebench 20

c20

Cinebench นี่เรนเดอร์กันได้แรงเต็มประสิทธิภาพทุกเวอร์ชั่น งานเรนเดอร์มาเต็มทุกคอร์ครับ ใช้งานได้อย่างเต็มประสิทธิภาพการทำงานและมีเสถียรภาพทุกการทดสอบกันเลยทีเดียวในความเร็ว 5Ghz แบบเต็มๆ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

3DMark Vantage

vt

3DMark Vantage อยู่ที่คะแนน 77758คะแนน แรงมากๆเลยครับ

3DMark11

11

11x

3Dmark11 อยู่ที่ 29975คะแนน แรงสุดยอดครับ

3DMark 2013

fire

spy

3DMark Fire Strike อยู่ที่ 23671คะแนน ส่วน 3DMark Time Spy คะแนนอยู่ที่ 9295คะแนน ปั่นคะแนนกราฟฟิกออกมาได้เยี่ยมมากๆเลยครับ

UNIGINE2

un2

Unigine2 คะแนนอยู่ที่ 5102คะแนนครับ แรงมาเต็มใน DX12 ขับพลังการ์ดจอออกมาได้แรงมากเช่นกันครับ

เราไปชมผลสรุปกันในช่วงท้ายเลยครับ

asus-prime-z390m-plus-review

Conclusion

...ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS PRIME Z390M-PLUS ที่นำมาทดสอบรีวิวให้ท่านได้ชมกันในวันนี้ ซึ่งเป็นเมนบอร์ดในตระกูล PRIME ซีรี่ย์ที่ราคาไม่แพงบวกกับความคุ้มค่าที่เน้นการใช้งานทั่วไปรองรับการทำงานได้หลากหลายพร้อมเน้นความทนทานในการใช้งานแบบยาวๆ รองรับบรรดาอุปกรณ์มากกว่า 1,000 ชนิด ซึ่งเมนบอร์ดในซีรี่ย์ PRIME รุ่นใหม่ทุกตัวนั้นจะต้องผ่านการทดสอบอย่างน้อย 8,000 ชั่วโมงทุกตัวก่อนวางจำหน่ายครับ

...

...โดยตัวเมนบอร์ด ASUS PRIME Z390M-PLUS ถือเป็นเมนบอร์ดระดับเล็กที่ใช้ชิบเซ็ต Z390 ในราคาที่ไม่แพงมากสามารถโอเวอร์คล๊อกเพิ่มความแรงใช้งานกันได้กับบรรดาซีพียูรุ่นใหญ่ๆอย่าง Core i9 9900K รวมไปถึงการโอเวอร์คล๊อกแรมเพื่อเพิ่มประสิทธิภาพการทำงานก็สามารถทำได้ง่ายๆอย่างมีเสถียรภาพตลอดการใช้งานอีกด้วย ซึ่งดีไซน์การออกแบบอาจจะไม่อลังการงานสร้างเท่าใดนักดูรูปลักษณ์ก็เป็นทรง PRIME ซีรี่ย์ทั่วๆไปในเกรดกลางๆ เพราะตัวเมนบอร์ดนั้นจะไปเน้นตรงส่วนของอุปกรณ์ต่างๆที่สำคัญๆเอาไว้ให้ใช้งานกันไม่ว่าจะเป็นภาคจ่ายไฟที่เป็นแบบ DIGI+ VRM & EPU 10เฟสมาให้ รวมไปถึงส่วนประกอบระดับพรีเมี่ยมในจุดสำคัญต่างๆที่ช่วยเพิ่มประสิทธิภาพการใช้พลังงานเพื่อเพิ่มประสิทธิภาพมากขึ้น

...

...ในส่วนของฟีเจอร์การทำงานนั้นก็ถือว่าให้มาพอประมาณครับเพียงพอต่อการใช้งานทั่วๆไป อาทิ 5X Protection III , OptiMem II , Enhanced power solution , UEFI BIOS , Industry-leading cooling options , Fan Xpert 4 ,  Dual M.2 , NVMe PCIe RAID , MEMOK! II , ASUS Lighting Control , Audio shielding , ASUS Safe Slot Core , Intel LAN , เป็นเมนบอร์ดที่เน้นใช้งานทั่วไปรอบด้าน มีฟีเจอร์มาให้ใช้งานเหมาะสมในระดับนึงรองรับการเชื่อมต่อ DIY ต่างๆทั้วชุดน้ำ ชุดพัดลม ชุดระบายความร้อนและชุดสายไฟตกแต่งต่อเพิ่มให้ใช้งาน ในส่วนของอินเตอร์เฟสด้านหลังอาจจะดูน้อยไปนิดแต่ก็มีช่องใช้งานเชื่อมต่อที่สำคัญๆมาให้ใช้งานตามความเหมาะสม ถ้าเปรียบเทียบในเรื่องของราคาผมมองว่าเป็นเมนบอร์ดชิบเซ็ต Z390 ที่มีราคาค่อนข้างถูกมากครับและเมื่อเทียบกับการทำงานที่ทำได้ขนาดนี้ผมมองว่าโอเคในมาตรฐานเมนบอร์ดรุ่นเล็กในชิบเซ็ต Z390 เลยครับ โอเวอร์คล๊อกก็ได้มีฟีเจอร์ให้ใช้งานก็โอเคในระดับนึงหรือพูดง่ายๆคือจ่ายราคา 4พันต้นๆแต่ได้เมนบอร์ดที่สามารถโอเวอร์คล๊อกใช้งานกันได้สบายๆ แต่อาจจะอัดกันได้ไม่หนักมากนักแต่ถ้าเล่นในเรตความเร็วซีพียูเฉลี่ย 4.8-5.0Ghz นี่ใช้งานได้สบายๆมีเสถียรภาพแน่นอนครับเพราะภาคจ่ายไฟนี่ก็ไม่ได้ขี้เหล่เลยให้แบบ DIGI+ VRM & EPU 10เฟสมาให้ใช้งานอีกด้วย  ถือเป็นเมนบอร์ดชิบเซ็ต Z390 ที่ราคาไม่แพงให้ฟีเจอร์เพียงพอในระดับนึง เน้นความทนทานใช้งานได้หลากหลายในราคาที่ประหยัดๆแบบนี้ ถ้าท่านมองหาเมนบอร์ดชิบเซ็ต Z390 ราคาประหยัดๆที่โอเวอร์คล๊อกใช้งานกันได้ทั้งซีพียูและแรมกับการใช้งานที่คุ้มค่าในมาตรฐาน PRIME ซีรีย์แล้วนั้น เมนบอร์ด ASUS PRIME Z390M-PLUS เป็นตัวเลือกที่ต้องนำมาพิจารณาเลยครับ โดยราคาวางจำหน่ายอยู่ที่ประมาณ 4,290บาทเท่านั้นครับ ราคานั้นถูกมากๆครับกับเมนบอร์ดชิบเซ็ต Z390 ที่โอเวอร์คล๊อกใช้งานกันได้ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

...

ราคาประมาณ 4,290 บาท  /Price 140USD

..

...

...
