BIOSTAR B550MH REVIEW
 < 1 2 3 4 5 >  Last ›

BIOSTAR B550MH Appearance

dsc_8334

ตัวกล่องเมนบอร์ด BIOSTAR B550MH มาในแนวสีดำสนิทพร้อมบอกรายละเอียดฟีเจอร์คร่าวๆครับ

dsc_8338

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_8343

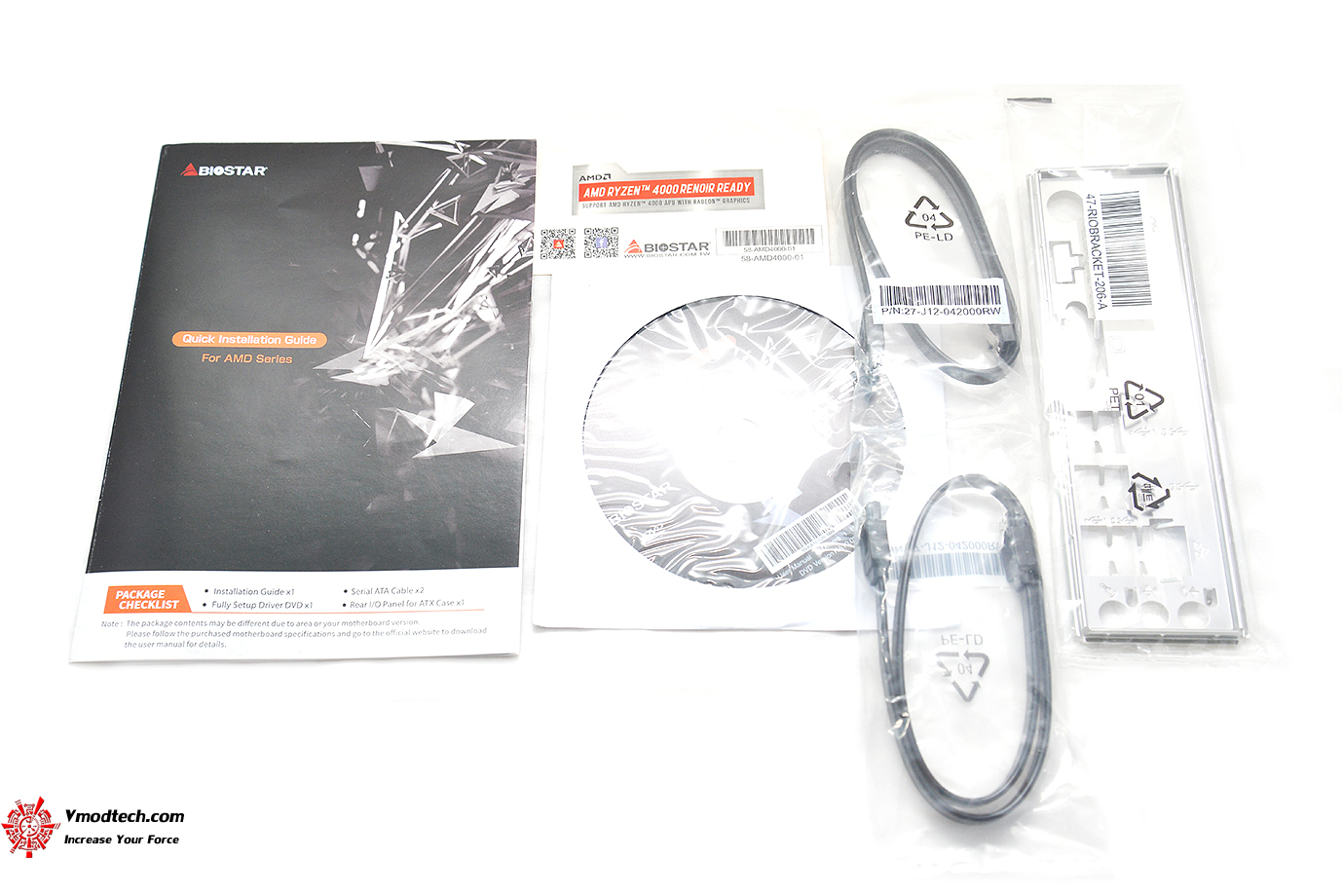

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

2 x SATA Cable 1 x I/O Shield 1 x DVD Driver 1 x Quick Guide

dsc_8354

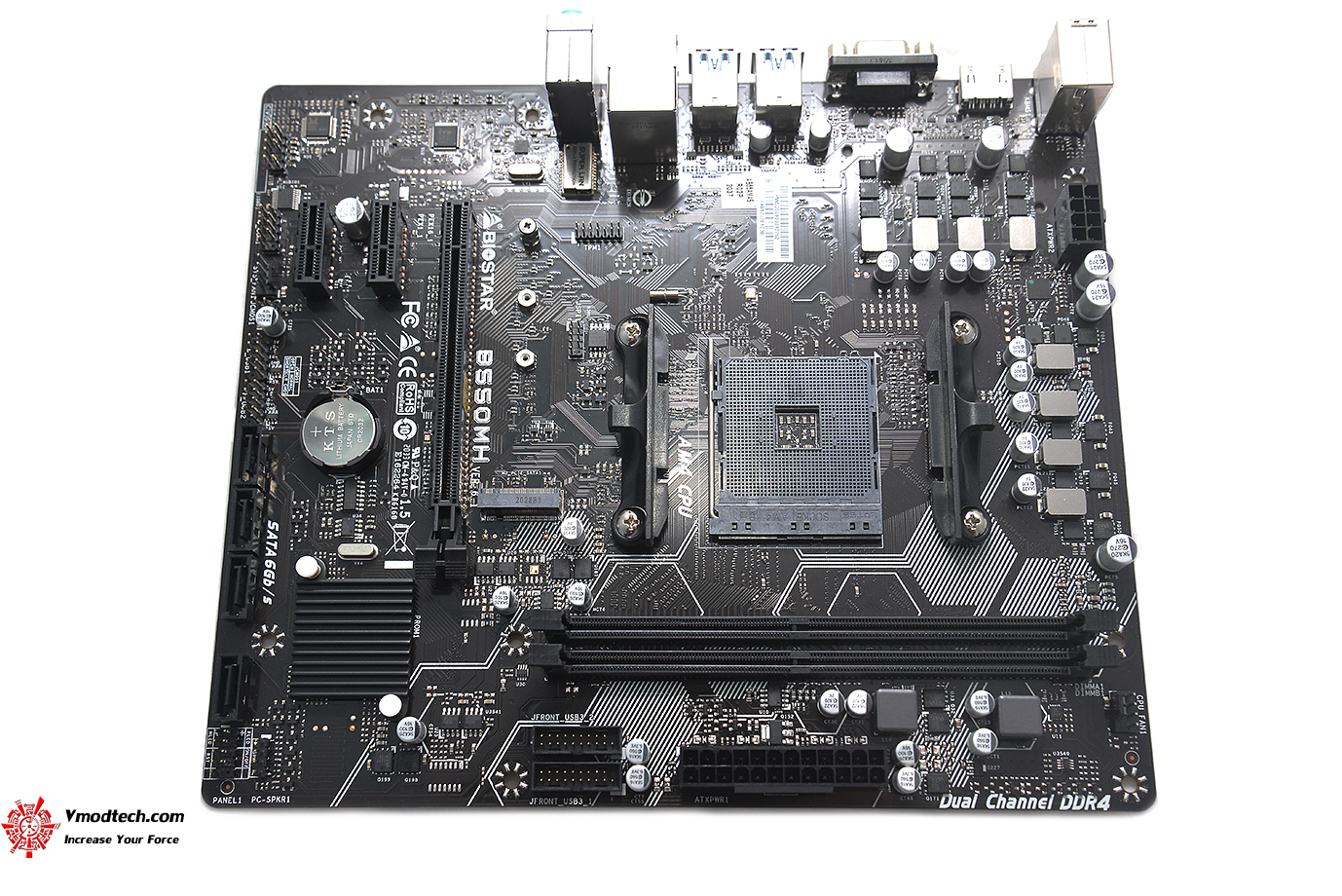

เมนบอร์ด BIOSTAR B550MHเน้นดีไซน์โทนสีดำสนิทครับ ฮีตซิงค์ภาคจ่ายไฟนั้นไม่มีมาให้ แต่บรรดาภาคจ่ายไฟนั้นใช้ชุด Super Durable Ferrite Choke  , Super Durable Solid Caps  , Moistureproof of PCB  , 100% Solid Caps ด้วยวัสดุอย่างดีเลยครับ

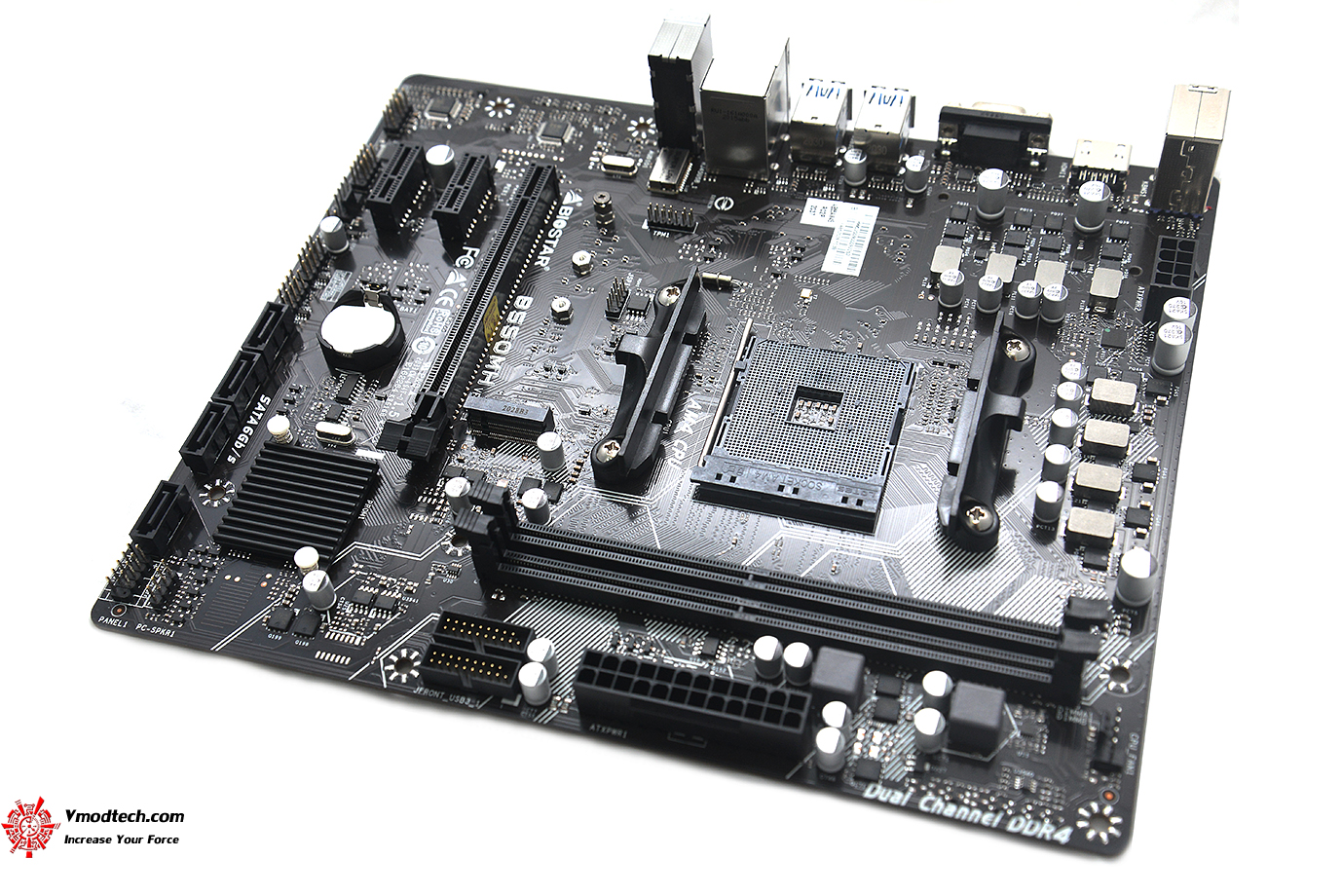

dsc_8368

ขนาดเมนบอร์ด Micro ATX Form Factor Dimension: 24.4cm x 20.8cm ( W x L )

dsc_8374

การจัดวางวัสดุก็ดูเรียบๆครับเน้นการใช้งานทั่วไปสบายๆ

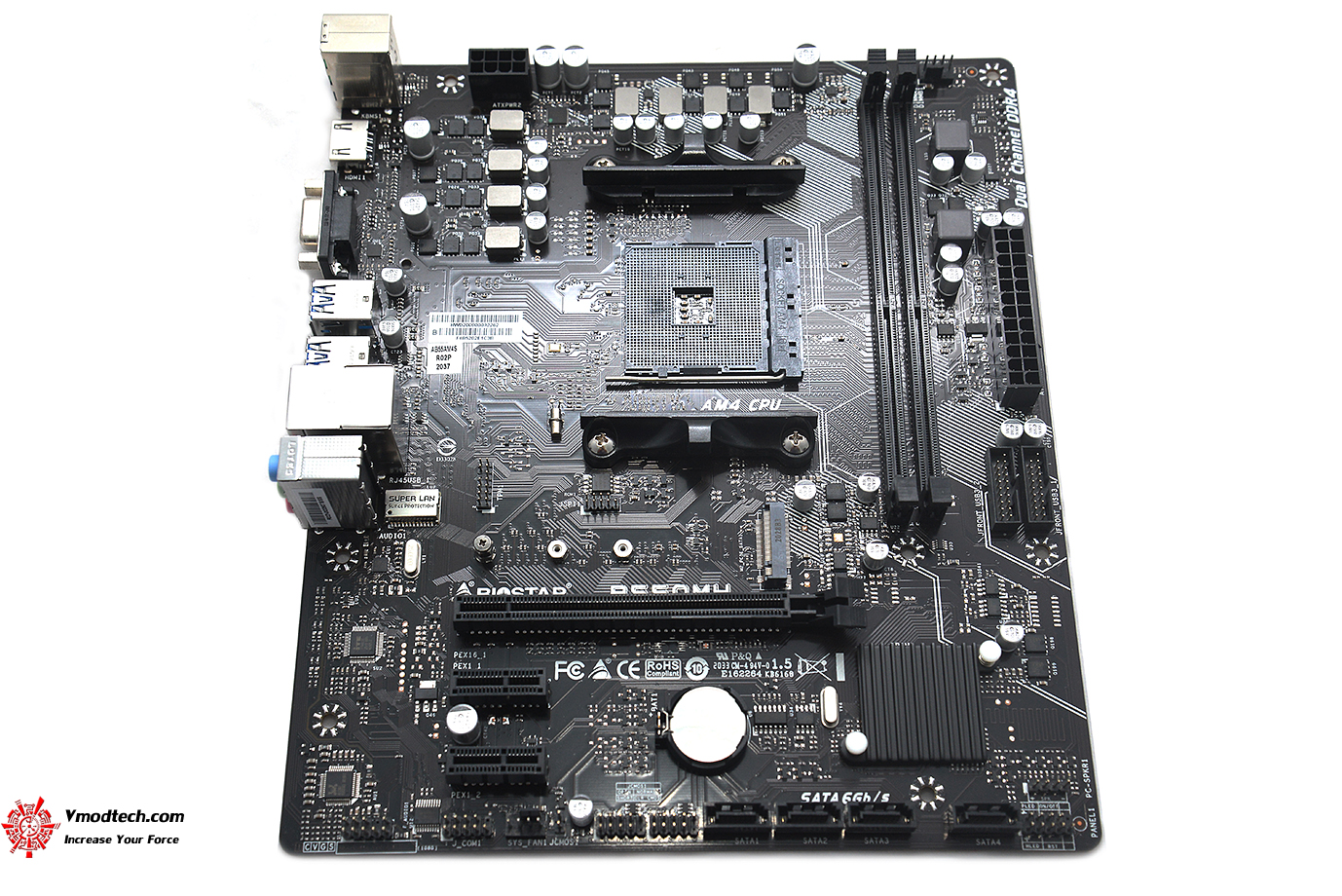

dsc_8419

เป็นเมนบอร์ดที่เน้นความประหยัดและคุ้มค่าลงตัวครับ

dsc_8381

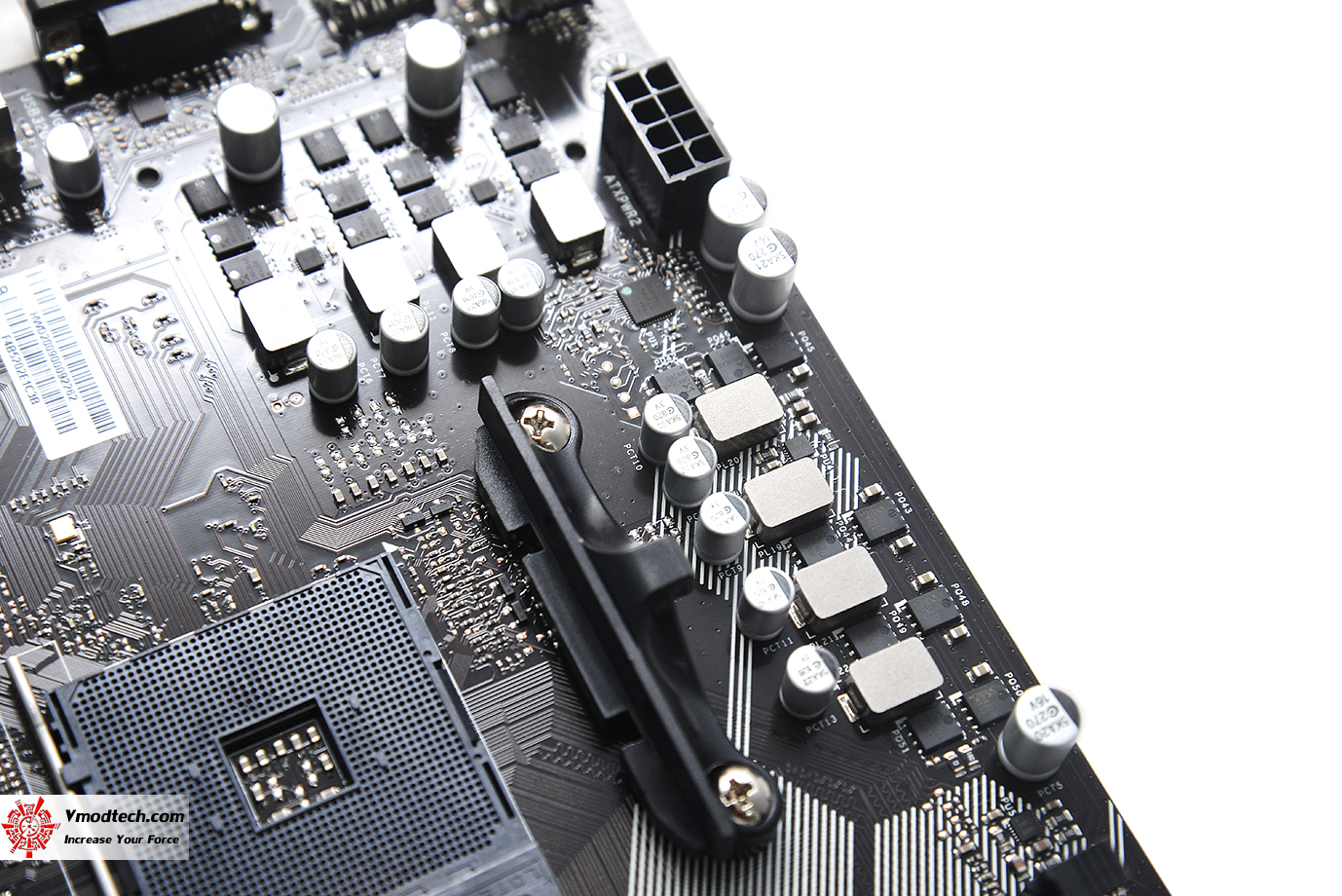

ใช้ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องและภาคจ่ายไฟแบบ 8เฟสแบบ Digital PWM จัดเต็มด้วยคาปาซิเตอร์ Super Durable Ferrite Choke  , Super Durable Solid Caps  , Moistureproof of PCB  , 100% Solid Caps อย่างดีให้เลยครับ

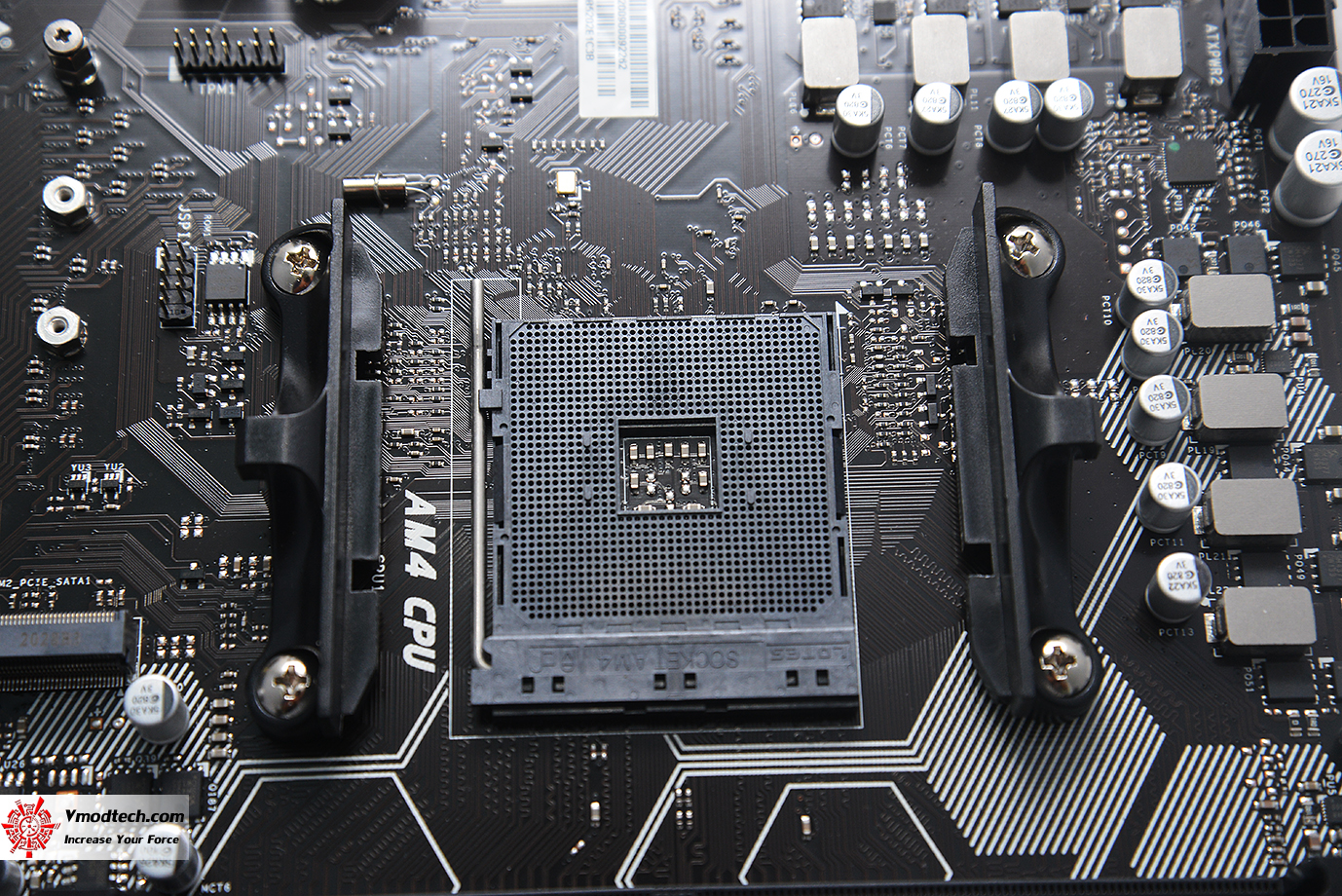

dsc_8384

ใช้ซ๊อกเก็ต AM4 ครับรองรับซีพียู Socket AM4 support AMD 3rd Gen Ryzen™ (Matisse/ Renoir) processors and Ryzen™ 4th Gen (Vermeer) processors

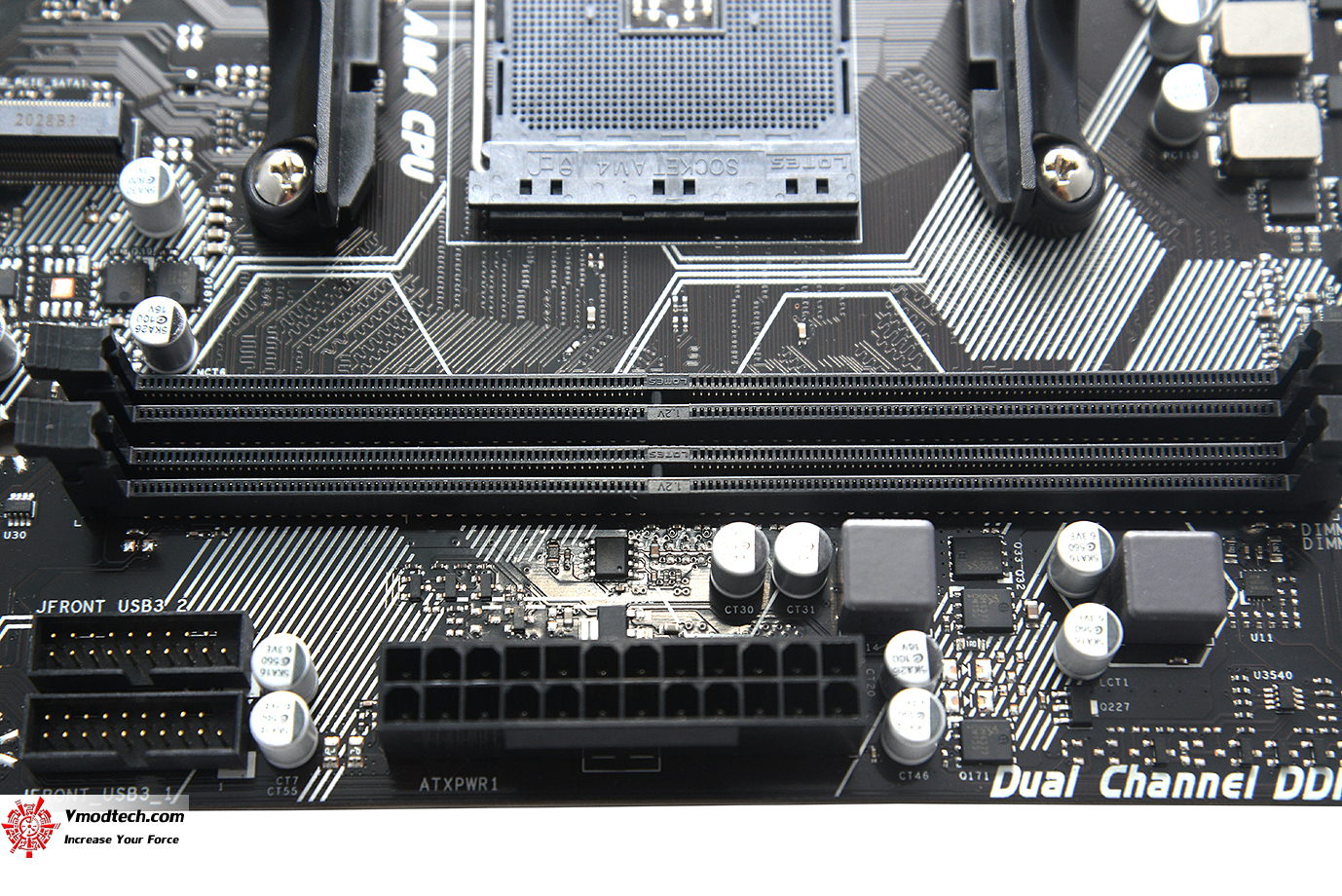

dsc_8394

แรมมี 2ช่อง รองรับ DDR4 บัสแรมสูงสุด Support for DDR4 4933+(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4000(OC) / 3800(OC) / 3600(OC) / 3200 / 2933 / 2667 / 2400 / 2133 / 1866 2 x DDR4 DIMM Memory Slot, Max. Supports up to 64 GB Memory

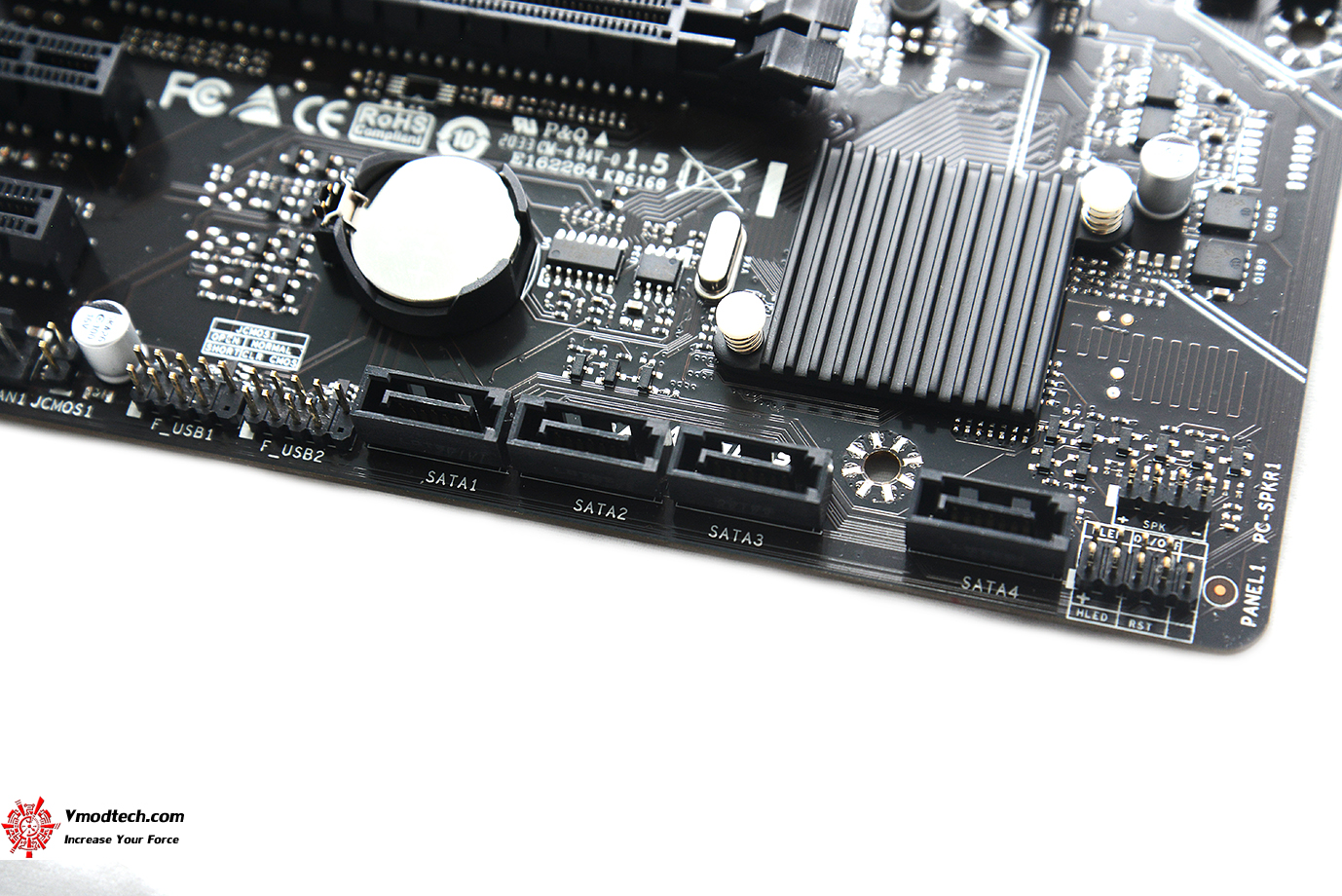

dsc_8403

ช่อง SATA มีมาให้ 4 x SATA 6Gb/s port(s),

dsc_8397

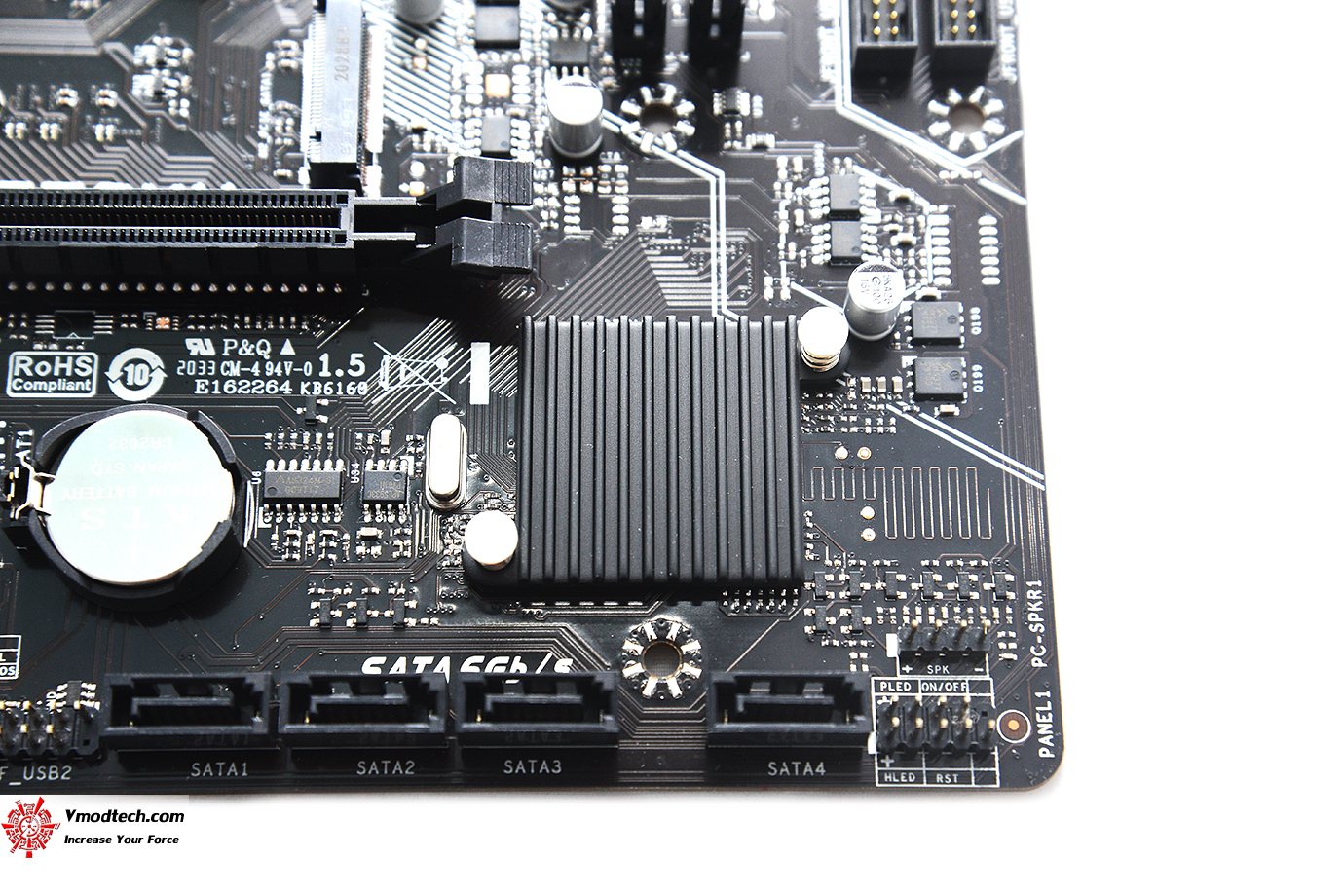

ชิปเซ็ต AMD B550 พร้อมฮีตซิงค์สีดำ

dsc_8412

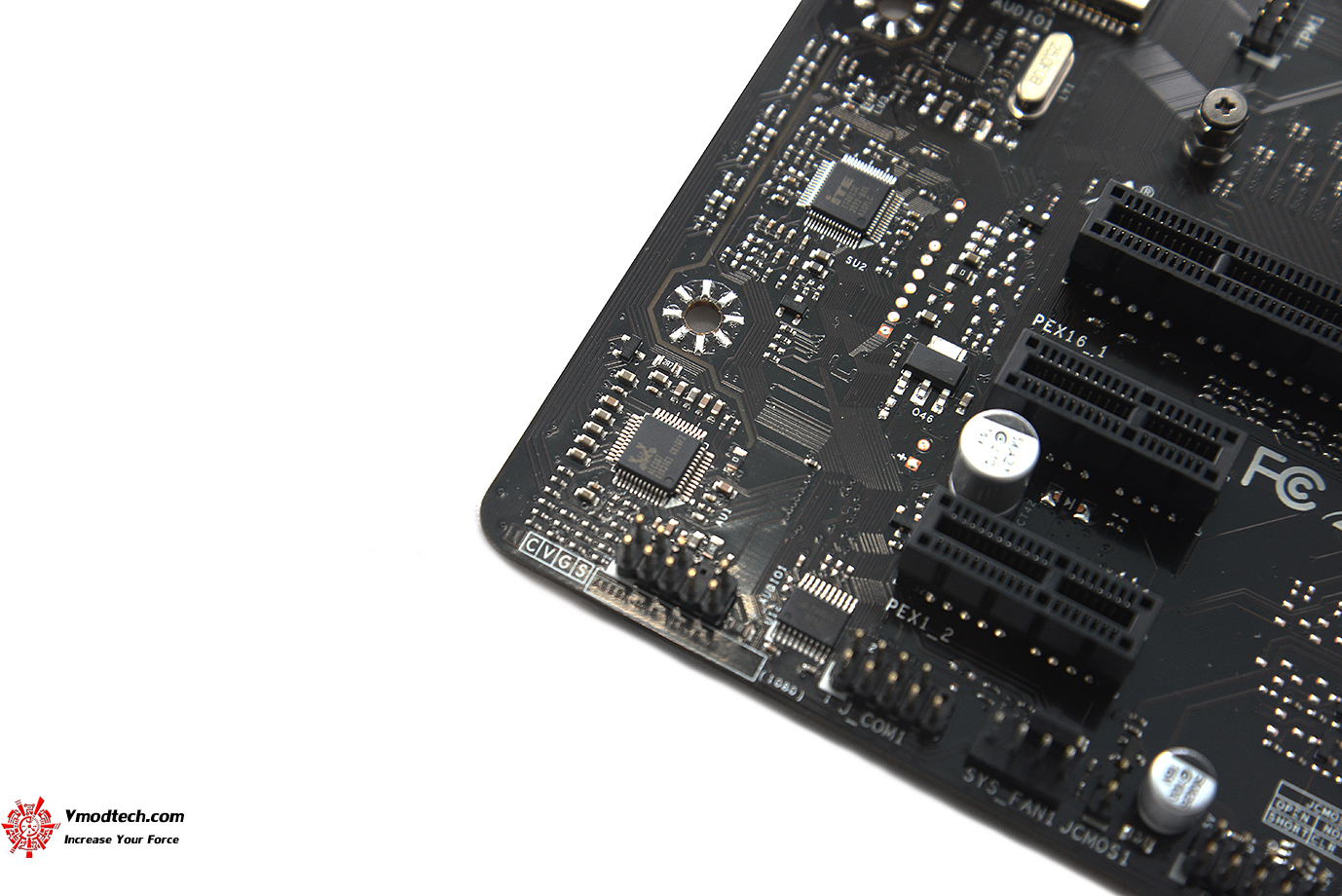

ระบบเสียง ALC887 7.1 Channels, High Definition Audio, Hi-Fi (Front)

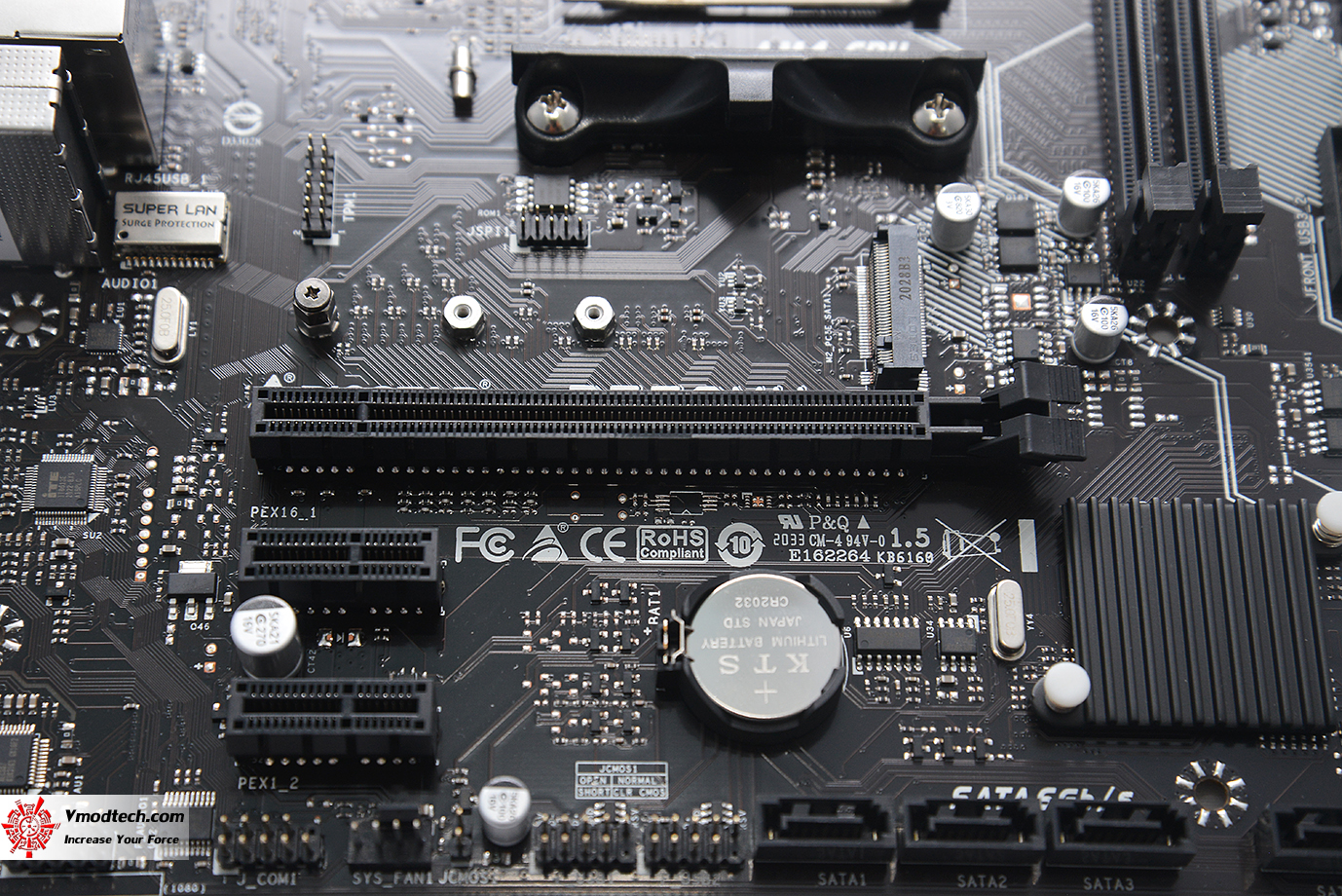

dsc_8409

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 4.0/ 3.0 x 16 Slot: , 2 x PCIe 3.0 x 1 Slot ช่องเชื่อมต่อ M.2 ให้กันมา 1ช่องครับ 1 x M.2 (M Key) Socket: Supports M.2 Type 2242/ 2260/ 2280 SSD module / Supports PCIe 4.0 x 4 (64Gb/s)/ 3.0 x 4 (32Gb/s) - NVMe/ AHCI SSD / Supports SATA III (6.0Gb/s) SSD

dsc_8441

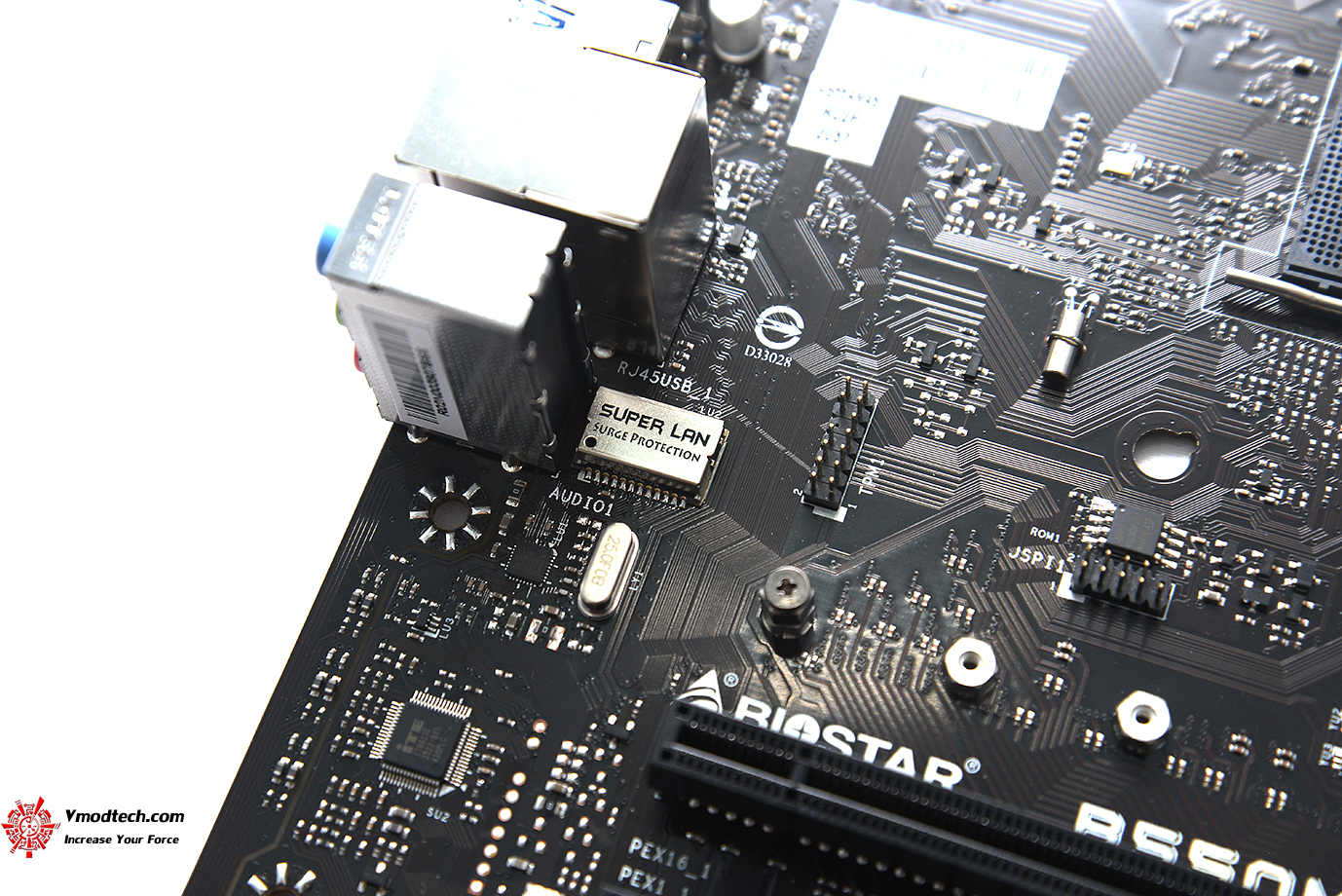

ระบบแลนที่เชื่อมต่อ Realtek RTL8111H 10/ 100/ 1000 Mb/s auto negotiation, Half / Full duplex capability ระบบป้องกันอันตราย Super LAN Surge Protection ที่ช่วยป้องกันอันตรายจากไฟกระชากหรือไฟตกนั่นเองครับ

dsc_8428

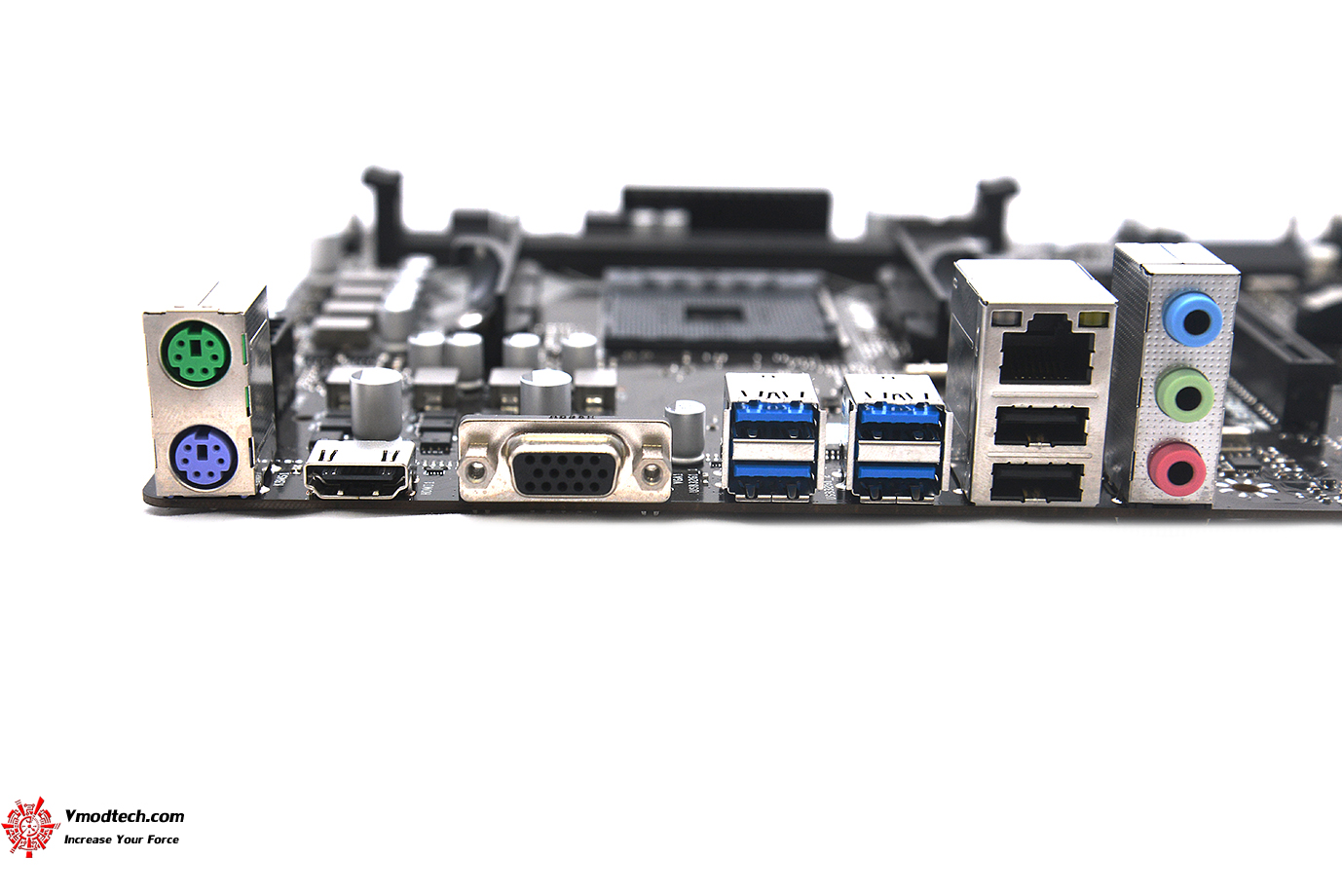

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

1 x PS/2 Keyboard 1 x PS/2 Mouse 1 x HDMI Port 1 x VGA Port 1 x LAN port 4 x USB 3.2 (Gen1) Ports 2 x USB 2.0 Ports 3 x Audio Jack
dsc_8431

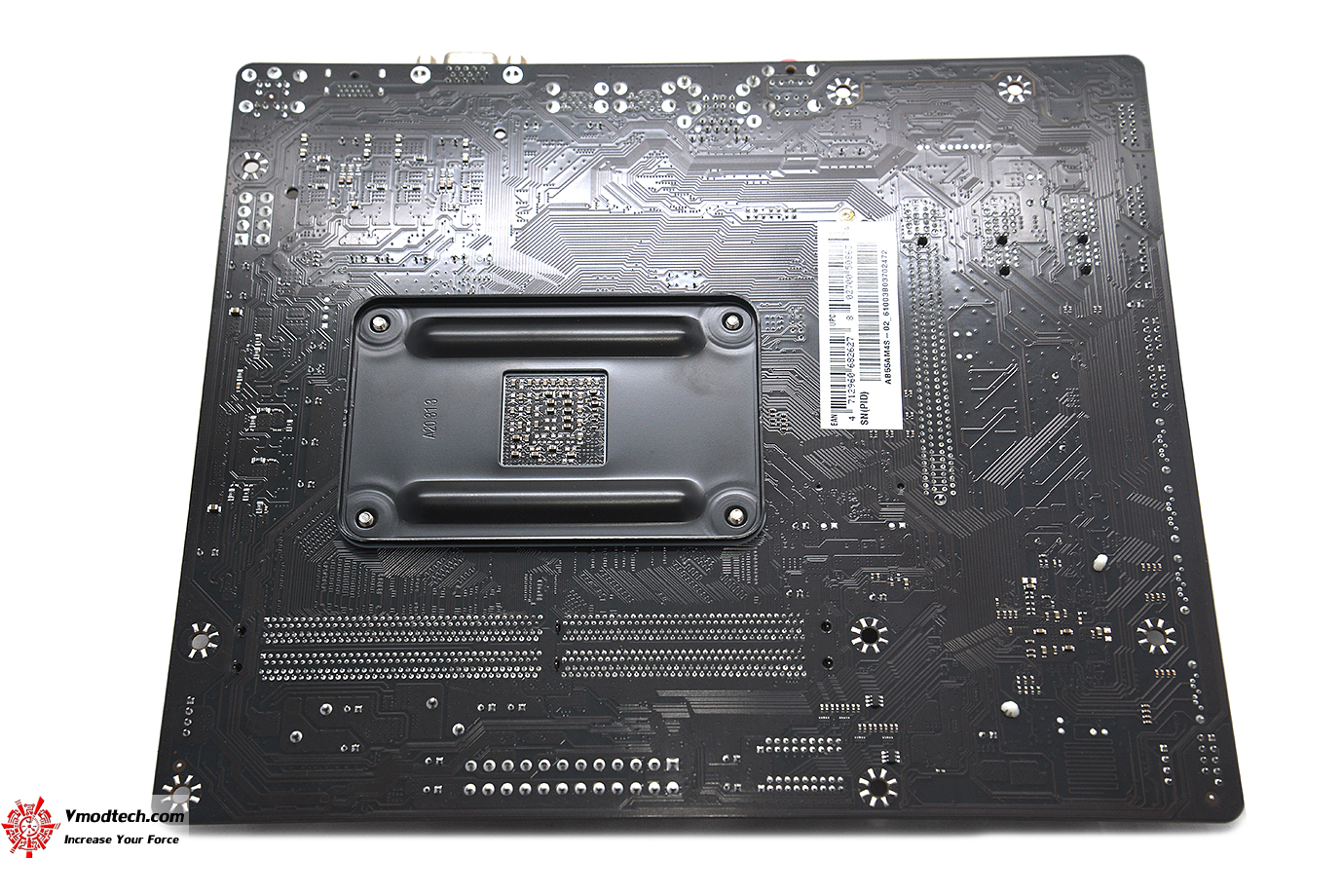

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
