ASUS MAXIMUS VII HERO Motherboard Review : ASUS MAXIMUS VII HERO Appearance (2/11)

.

ASUS MAXIMUS VII HERO Appearance

มากันในกล่องสีแดงดำพร้อมโลโก้ ROG พร้อมบอกฟีเจอร์และชื่อรุ่น ASUS MAXIMUS VII HERO

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

อุปกรณ์ต่างๆมี คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 1ชุด  ฝาหลัง และสาย SLI ครับ

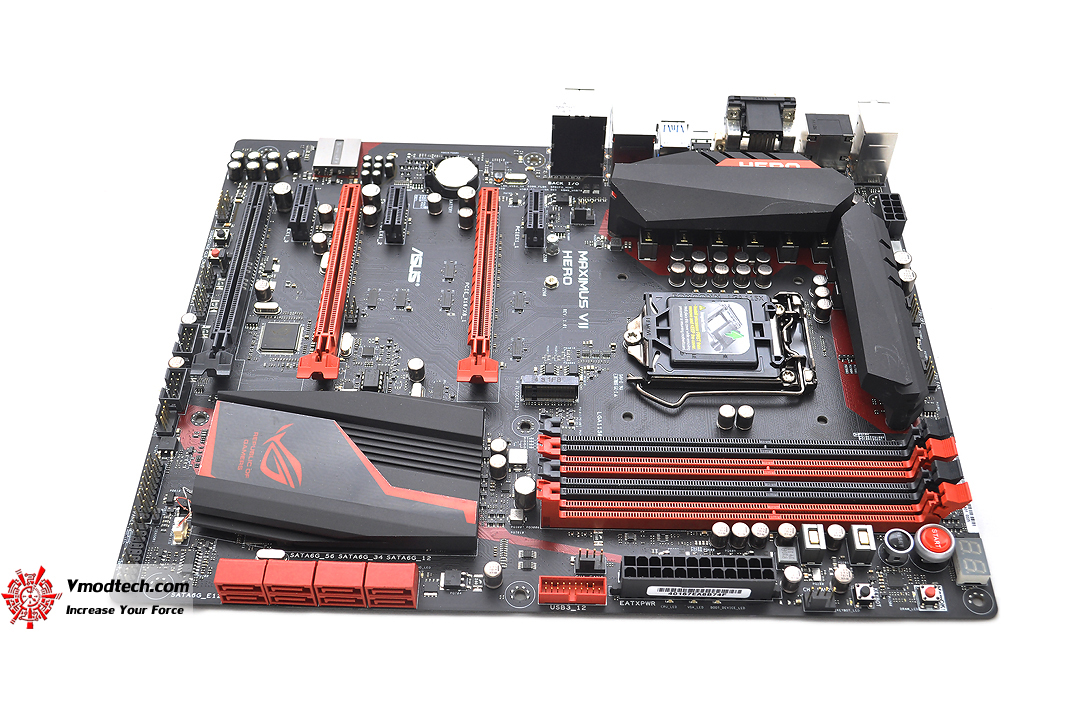

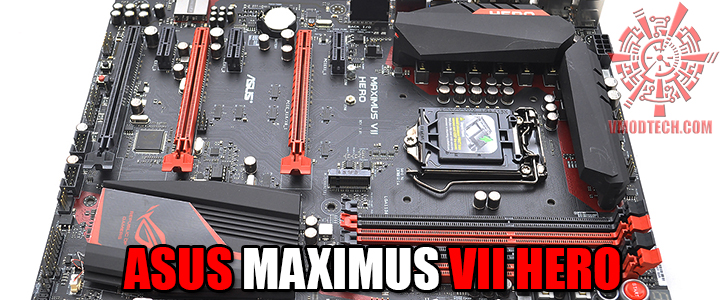

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆ ตามแบบฉบับ ROG ซีรี่ย์ครับ

เป็นเมนบอร์ด ขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ ROG Series ขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ ส่วนโครงสร้าง PCB นั้นอย่างดีครับโดยในรุ่นนี้นั่นเป็น PCB ที่มีสีสลับลายกันสองสีครับนั่นก็คือสีดำด้านกับสีแดงครับซึ่งก็เป็นเมนบอร์ดรุ่นแรกที่ทำออกมาครับ

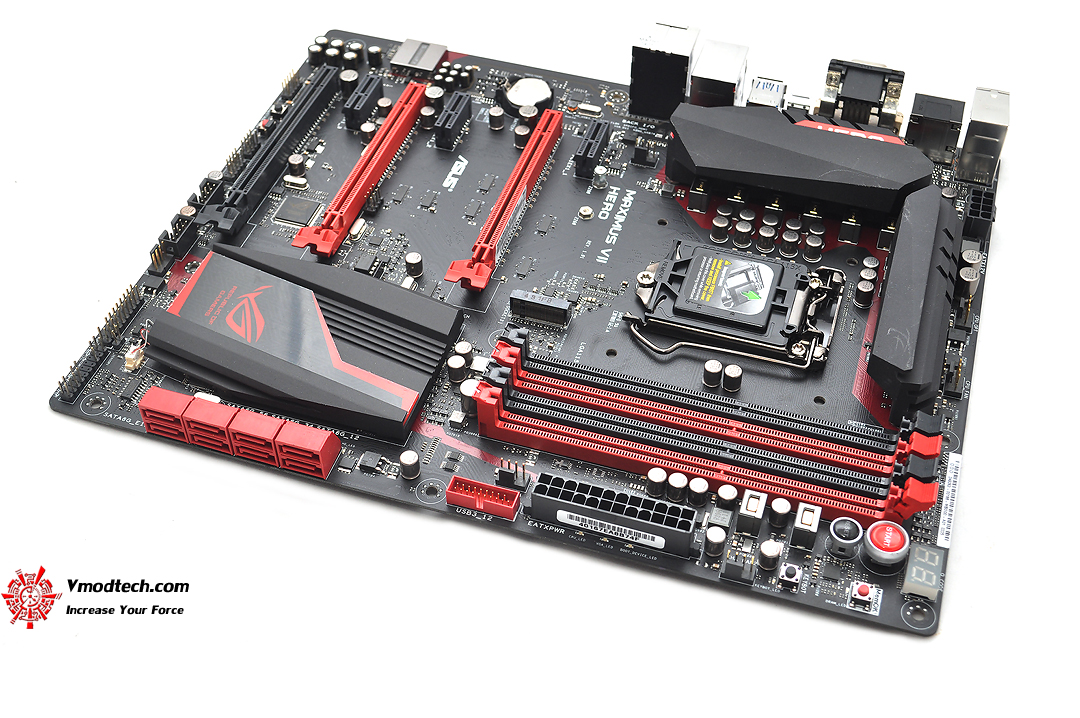

เมนบอร์ดสีดำแดงสวยสะดุดตาครับ ในแบบฉบับ ROG

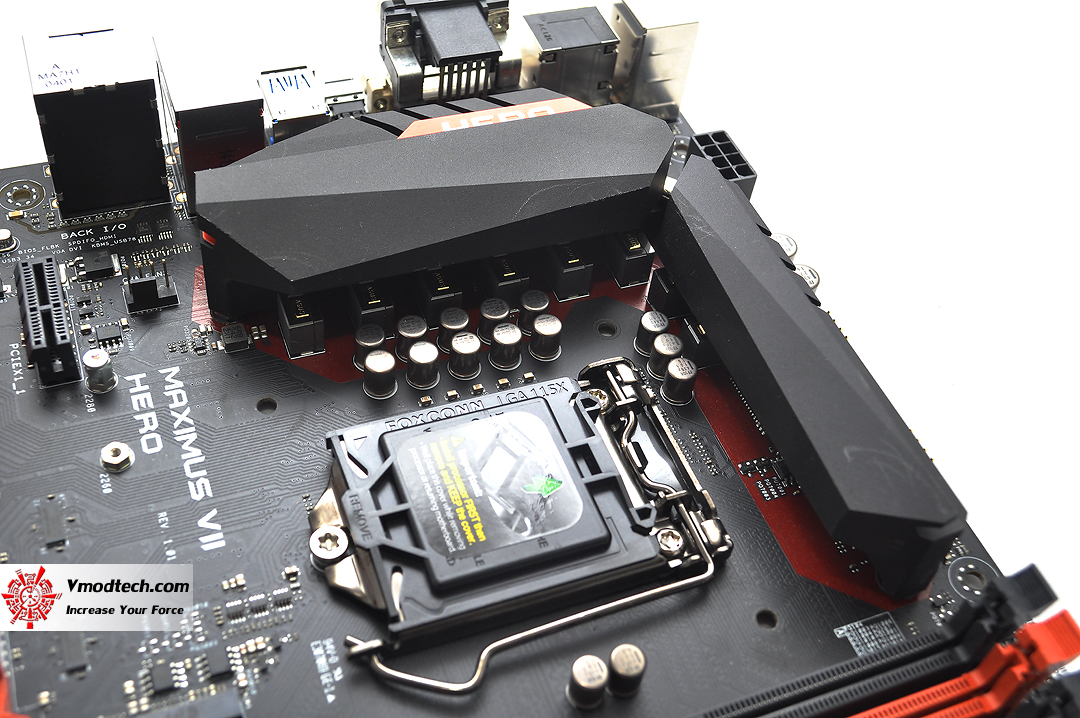

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5^th/New 4^th/4^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 เฟสไฟให้กันมา 8+2เฟส Extreme Engine Digi+ III ที่ออกแบบเฟสไฟ 8 + 2 phase power design

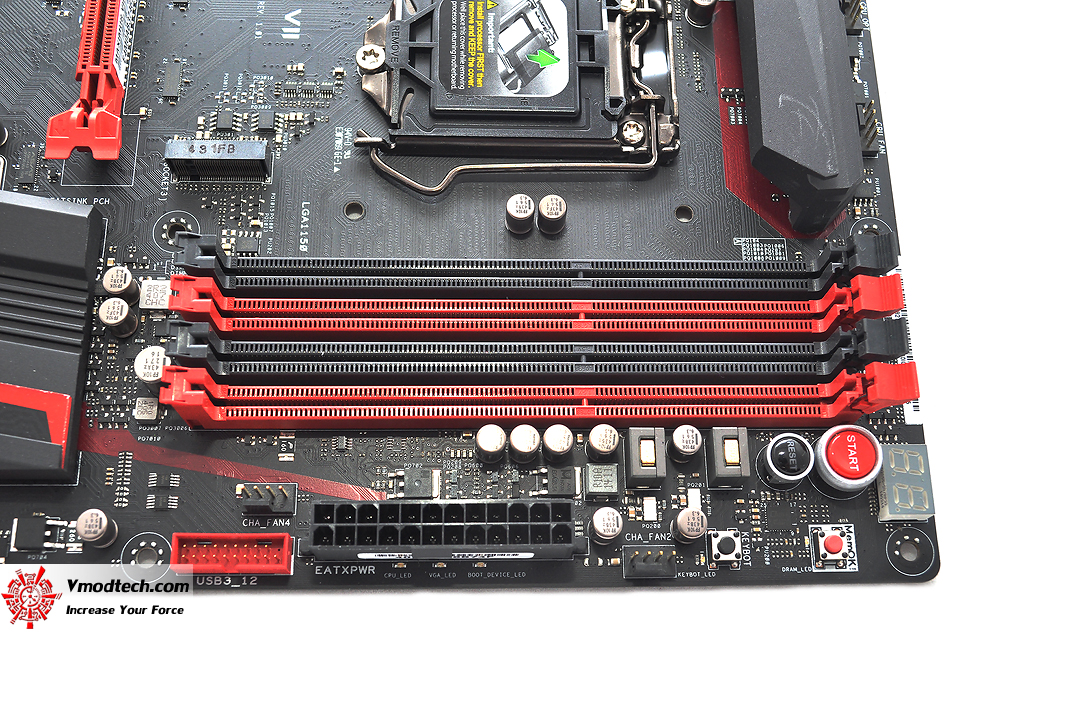

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, Max. 32GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ

ระบบเสียง SupremeFX 2014 ที่อกกแบบมาใหม่ล่าสุดครับด้วยเทคโนโลยี SupremeFX Shielding™ Technology ระบบเสียงใหม่ ROG SupremeFX 8-Channel High Definition Audio CODEC สำหรับคอเกมส์เมอร์โดยเฉพาะครับ

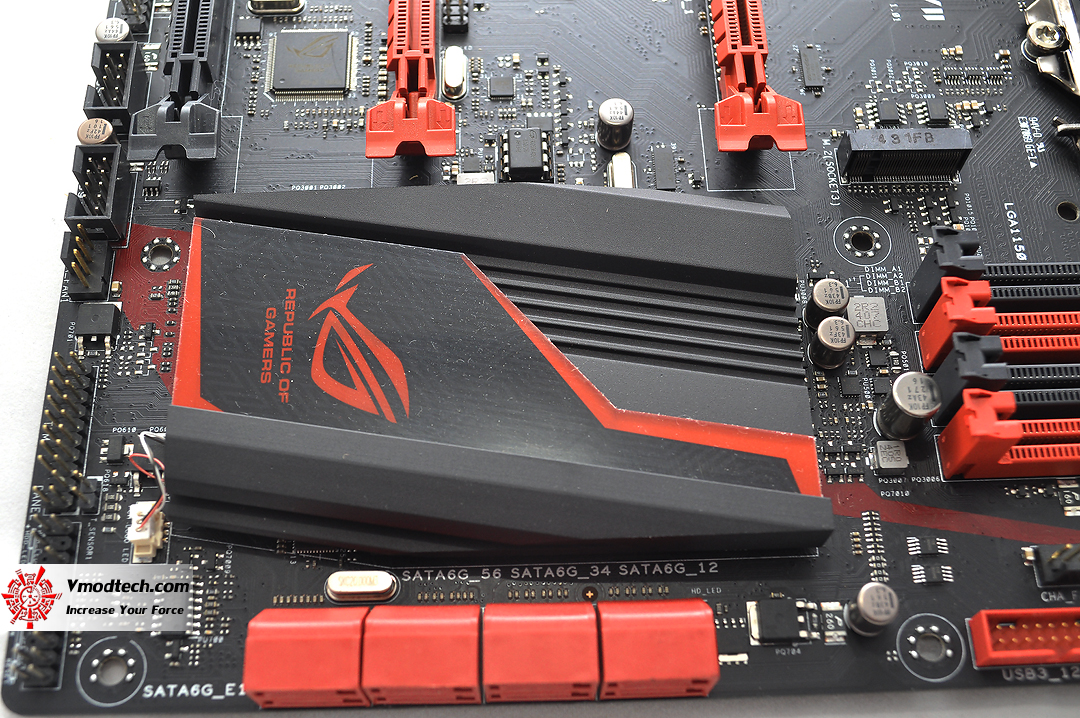

Intel® Z97 ที่เป็นฮีตซิงค์รูปทรงสวยงามด้วยดีไซน์ใหม่ที่มีชื่อว่า STRIKING ROG ครับ

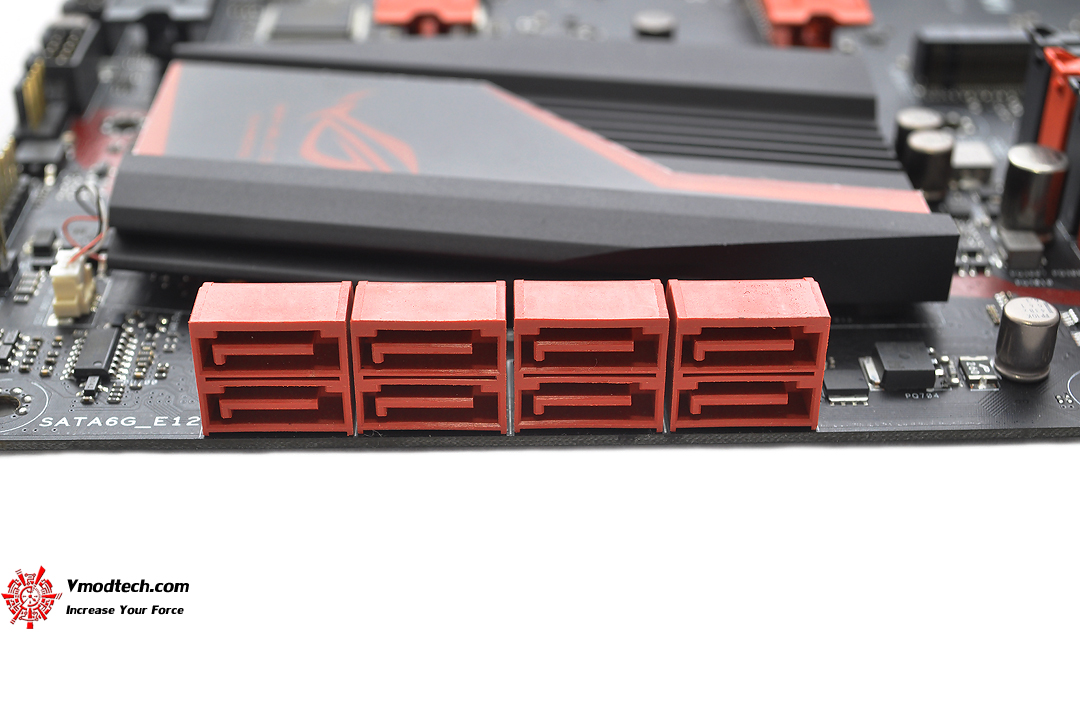

ช่องเสียบ SATA3 ให้กันมา  6 x SATA 6Gb/s port(s), red Support Raid 0, 1, 5, 10 Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology  1 x M.2 Socket 3, blackwith M Key, type 2260/2280 storage devices support (PCIE mode) ASMedia® PCIe SATA controller : 2 x SATA 6Gb/s port(s), red ครับ

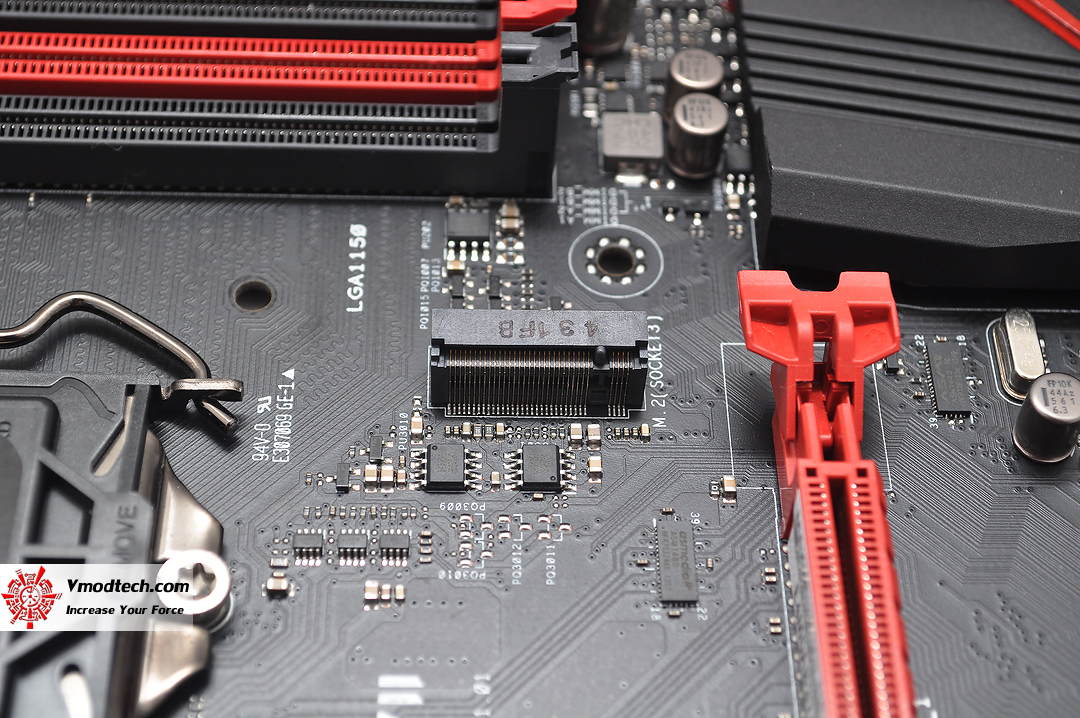

ช่องสำหรับ M.2 Socket ครับมีให้1ช่อง 1 x M.2 Socket 3, blackwith M Key, type 2260/2280 storage devices support (PCIE mode) ความเร็วอยู่ที่ (up to 10Gb/s data-transfer)

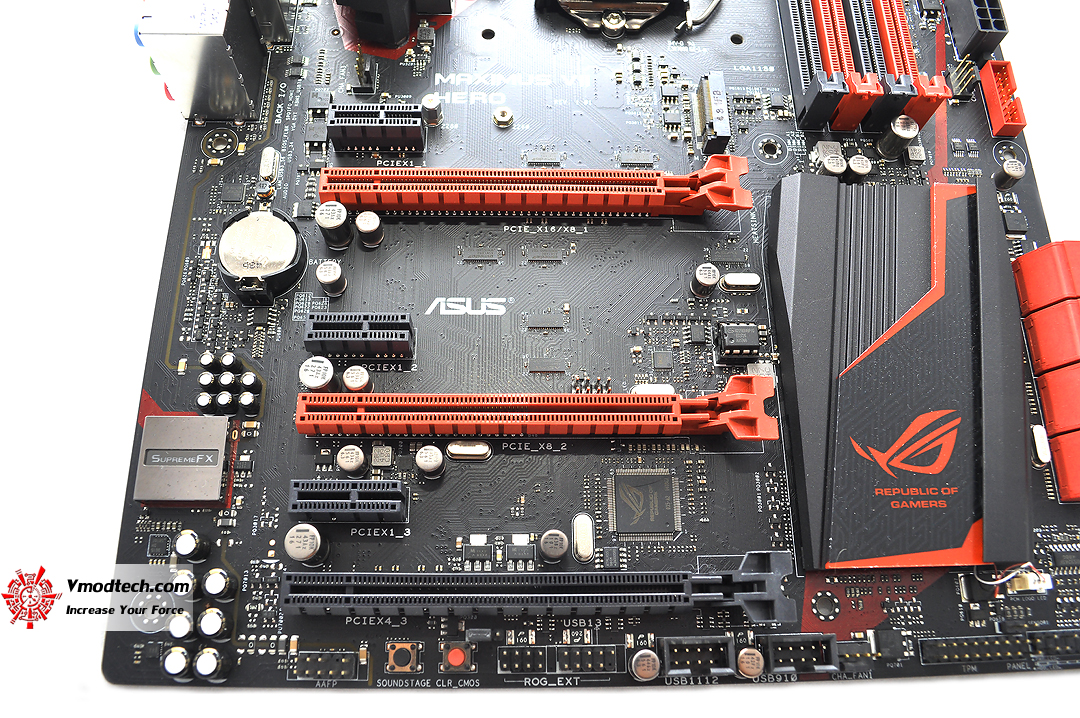

สล๊อต เชื่อม ต่ออุปกรณ์มี 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) 1 x PCIe 2.0 x16 (x4 mode, black)  3 x PCIe 2.0 x1 ,  Supports AMD Quad CrossFireX™ and CrossFireX™ ให้กันมาเยอะพอใช้ได้ครับ

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) 1 x DVI 1 x D-Sub 1 x HDM 1 x LAN (RJ45) port(s) 4 x USB 3.0 (blue) 2 x USB 2.0 1 x Optical S/PDIF out 6 x Audio jack(s) 1 x USB BIOS Flashback Button(s) โดยจุดเด่นอีกอย่างหนึ่งนั่นก็คือระบบ LAN ครับซึ่งออกแบบมาในชุด Intel® Ethernet สำหรับเกมส์เมอร์โดยเฉพาะครับโดยมีระบบ ESD ช่วยปกป้องบรรดากระแสไฟฟ้าหรือที่เรียก LANGuard – RJ45 Reinvented! โดยจะมีชุดป้องกันกระแสไฟฟ้าในตัวของ LAN ครับ (ESD Guards) ในกรณีอาจเกิดไฟฟ้าช๊อตหรือที่เราพบกันบ่อยคือกรณีไฟเกินไฟดับไฟกระฉากนั่นเองครับ อีกทั้งยังมีระบบ GameFirst III ที่ช่วยให้ประสิทธิภาพของสัญญาณอินเตอร์เน็ตลื่นไหลอีกด้วยครับลดอาการดีเลย์ซึ่งเราจะพบบ่อยๆสำหรับคอเกมส์ออนไลน์ครับ และอีกหนึ่งจุดเด่นนั่นก็คือการใช้ทรัพยากรของ Intel® Ethernet นั้นต่ำมากครับหรือพูดง่ายๆคือ Intel's LAN นั้นกินกำลังซีพียูน้อยกว่าบรรดาชุด LAN ทั่วไปครับ สุดยอดจริงๆ

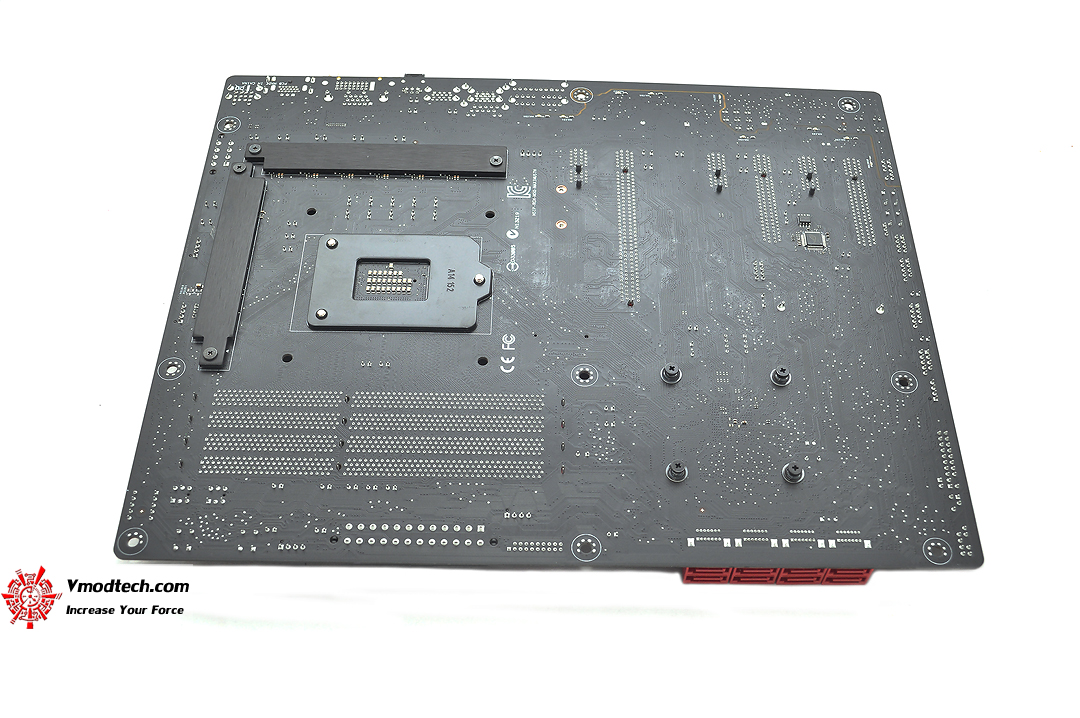

PCB ด้านหลังเมนบอร์ดสีดำสนิทครับอีกทั้งยังมีแพลตสีดำไว้ช่วยระบายความร้อนเฟสไฟด้านล่างและป้องกันอันตรายจากการกระทบอีกด้วยครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
