ASUS TUF GAMING X570-PLUS (WIFI) REVIEW : ASUS TUF GAMING X570-PLUS (WIFI) Appearance (2/10)

ASUS TUF GAMING X570-PLUS (WIFI) Appearance

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS TUF GAMING X570-PLUS (WIFI) รุ่นใหม่ล่าสุด ในซีรี่ย์ TUF GAMING ถือเป็นเมนบอร์ด X570 ในซีรี่ย์ TUF ในระดับท๊อปๆกันเลยครับ

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

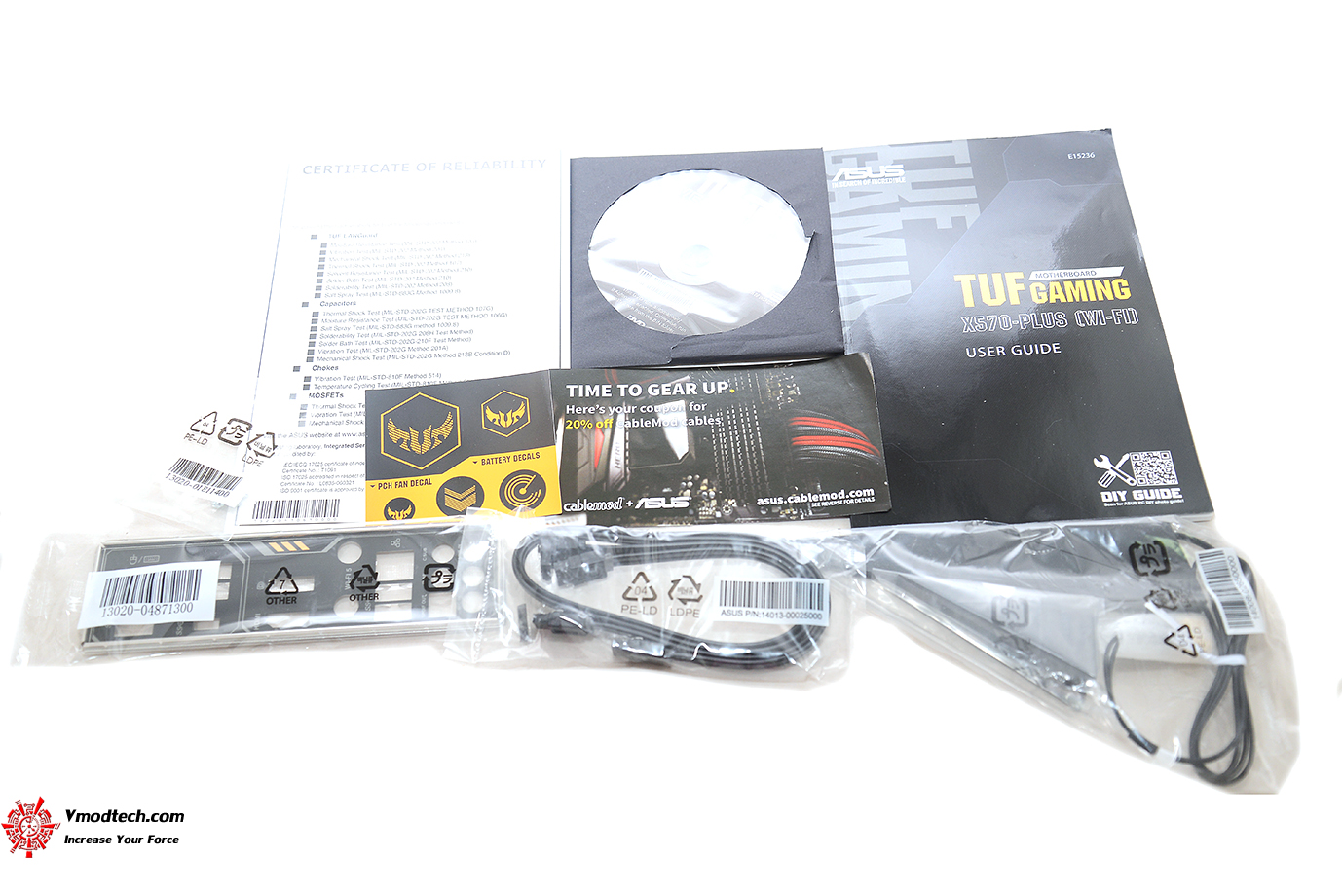

อุปกรณ์ที่ให้มามี คู่มือติดตั้งต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 เสาไวไฟ Wifi และโค๊ดต่างๆ

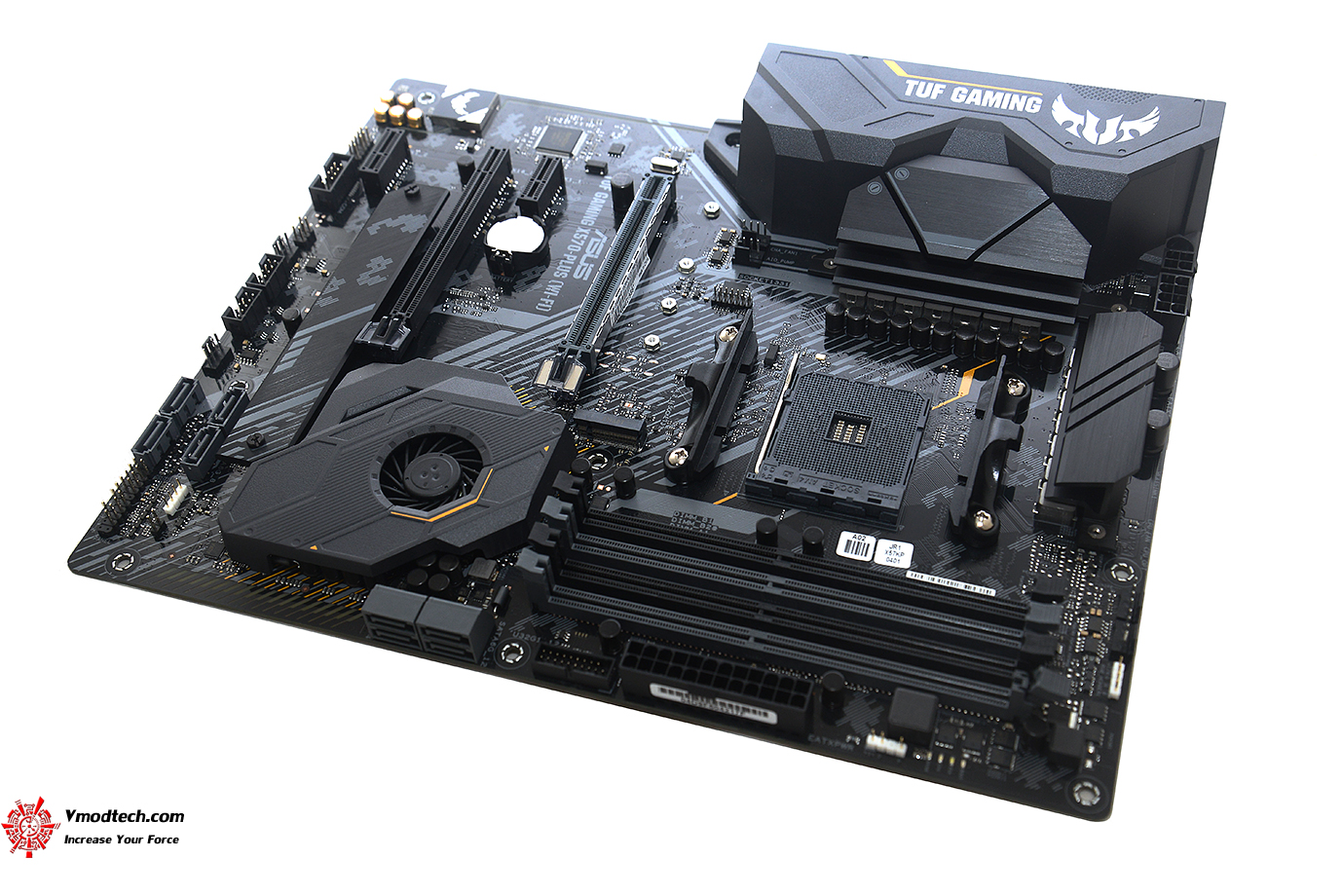

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทพร้อมลวดลายสีเหลืองบนตัวเมนบอร์ด มีฮีตซิงค์ระบายความร้อนภาคจ่ายไฟทั้งสองฝั่งมีโลโก้ TUF GAMING ที่ด้านบนครับ

เมนบอร์ดขนาด ATX Form Factor 12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

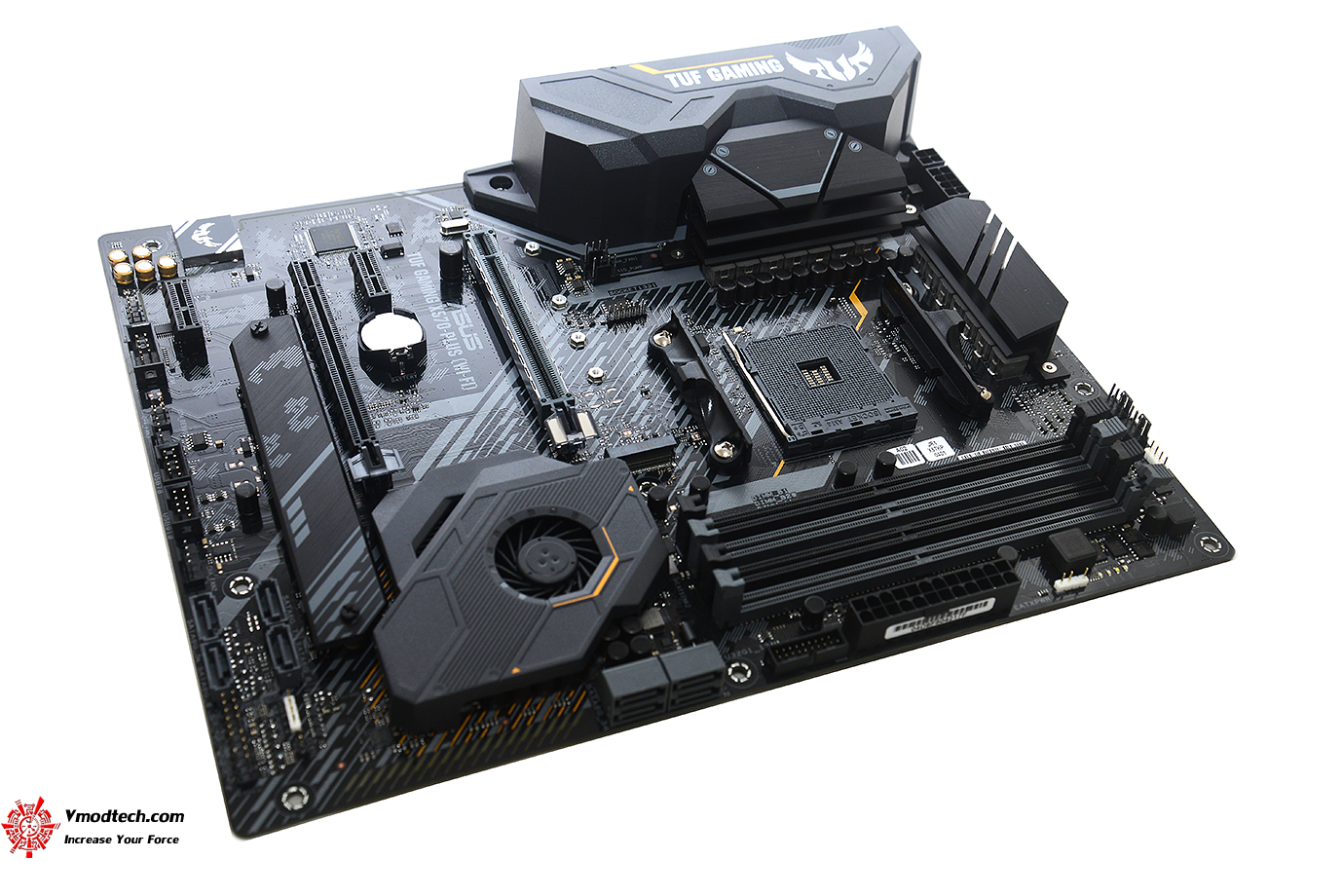

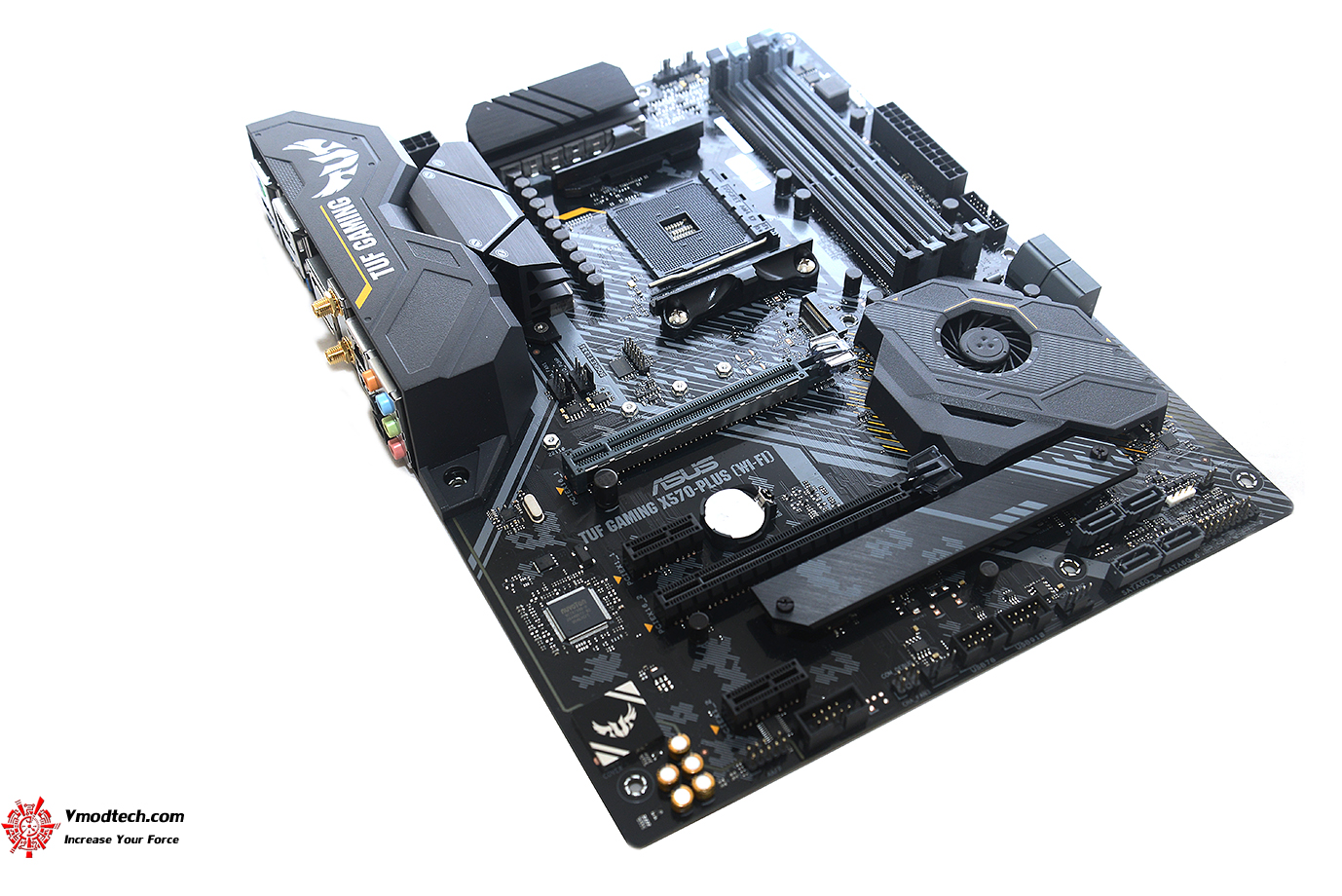

ตัวเมนบอร์ดดีไซน์ได้อลังการเลยครับ เน้นดุดัน การจัดวางอุปกรณ์ก็ทำได้อย่างลงตัว

แน่นอนครับว่าความสวยงามต้องมาพร้อมการระบายความร้อนที่ดี ASUS TUF GAMING X570-PLUS (WIFI) นั้นมีฮีตซิงค์ให้แทบทุกจุดที่สำคํญๆทั้งภาคจ่ายไฟ ชิบเซ็ต X570 และ M.2

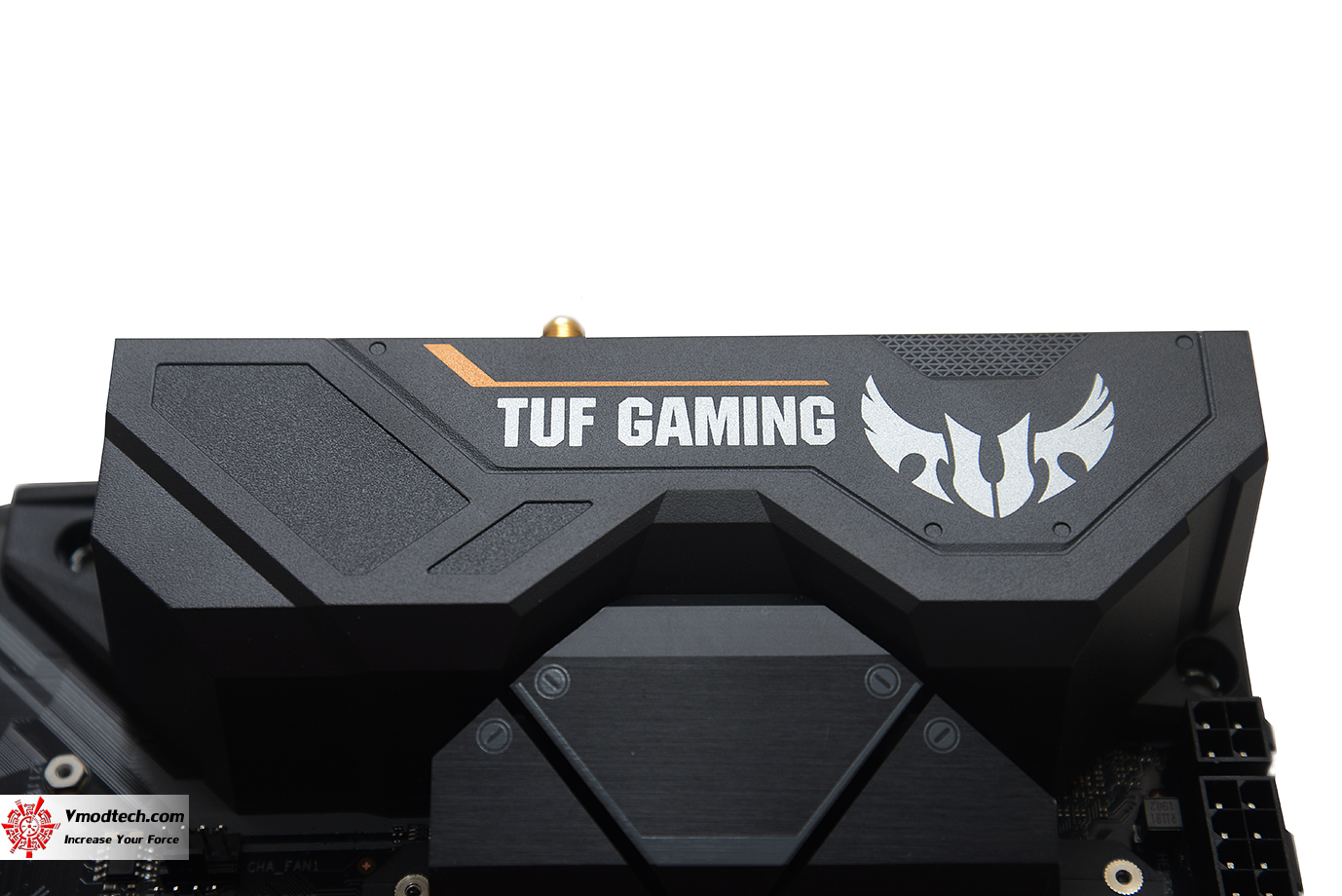

ด้านบนภาคจ่ายไฟโลโก้ TUF GAMING พร้อมกับ TUF Gaming Armor ชุดป้องกัน I/O ป้องกันอันตรายในการใช้งานครับ

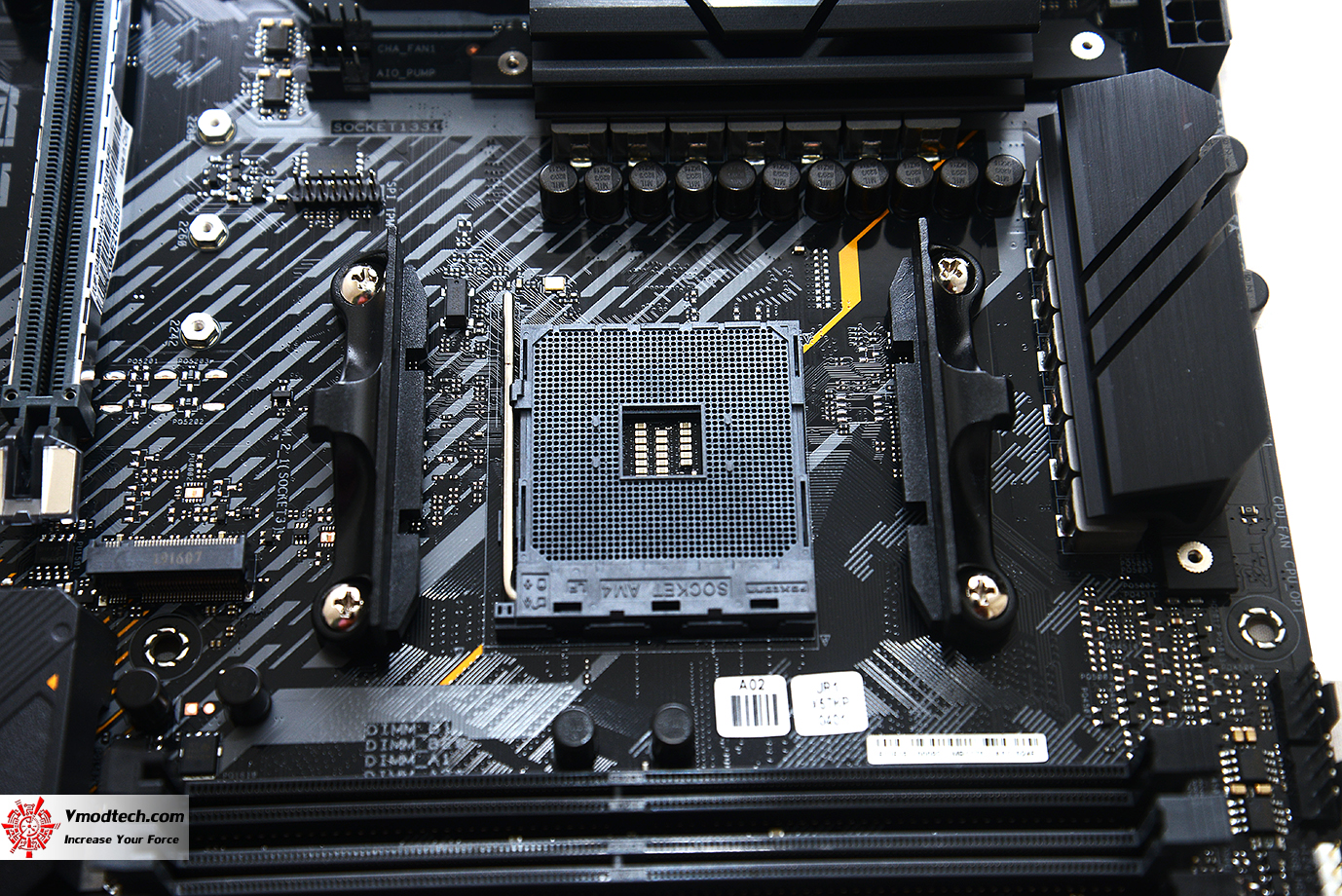

ภาคจ่ายไฟเป็น Digi+ VRM พร้อมด้วย TUF CHOKES / TUF CAPACITORS เกรดพรีเมี่ยมพร้อม Dr. MOS ที่ควบคุม high-side และ low-side MOSFETs ให้จ่ายไฟได้นิ่งเยี่ยมอย่างเต็มประสิทธิภาพการทำงานด้วยเทคโนโลยีที่พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน AMD AM4 Socket AMD Ryzen™ 2nd Generation/3rd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

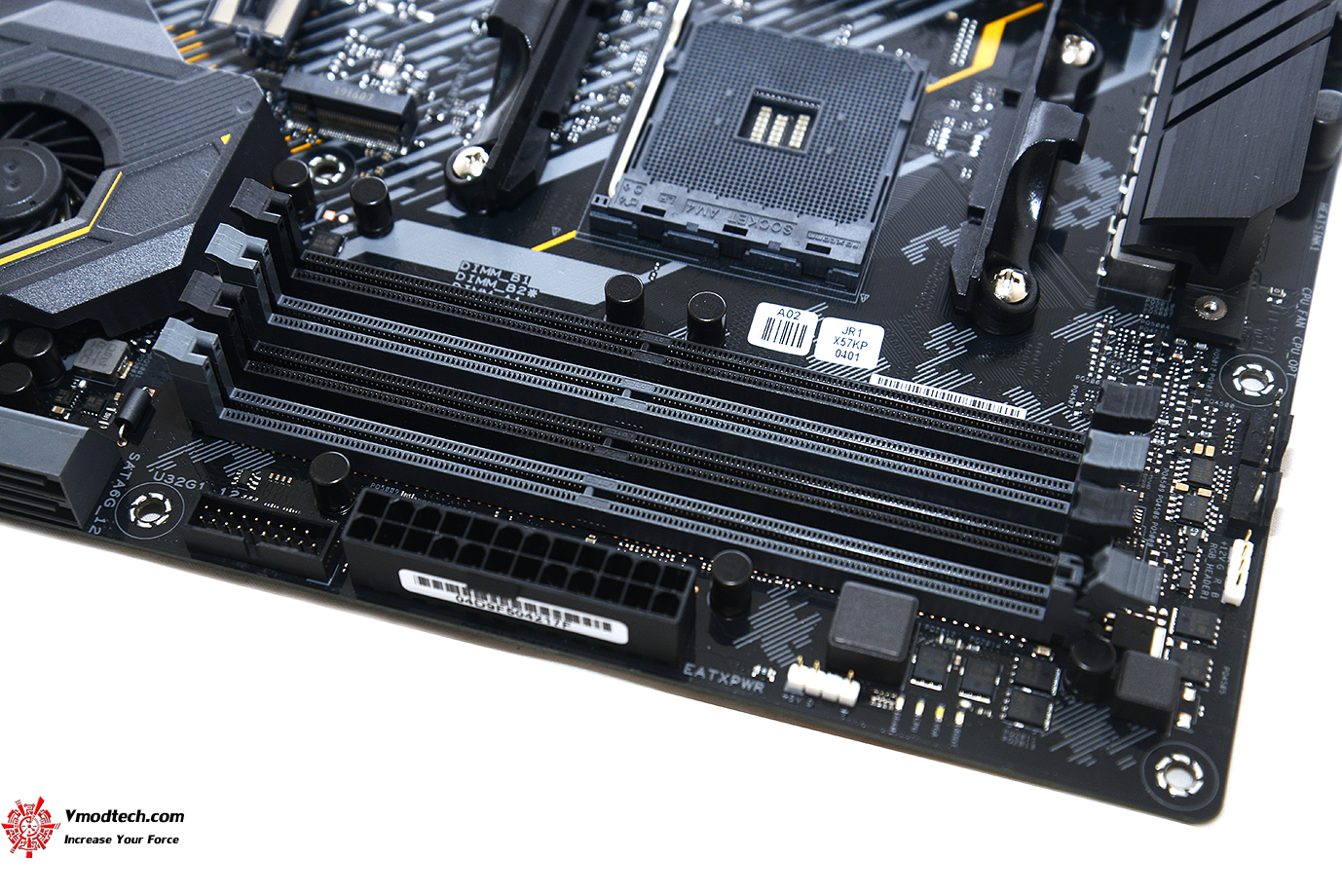

สล๊อตแรมจัดเต็มด้วย ASUS OPTIMEM รองรับการโอเวอร์คล๊อกเต็มรูปแบบเลยครับ โดยแรมให้กันมา 4ช่องรองรับความจุสูงสุด 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory

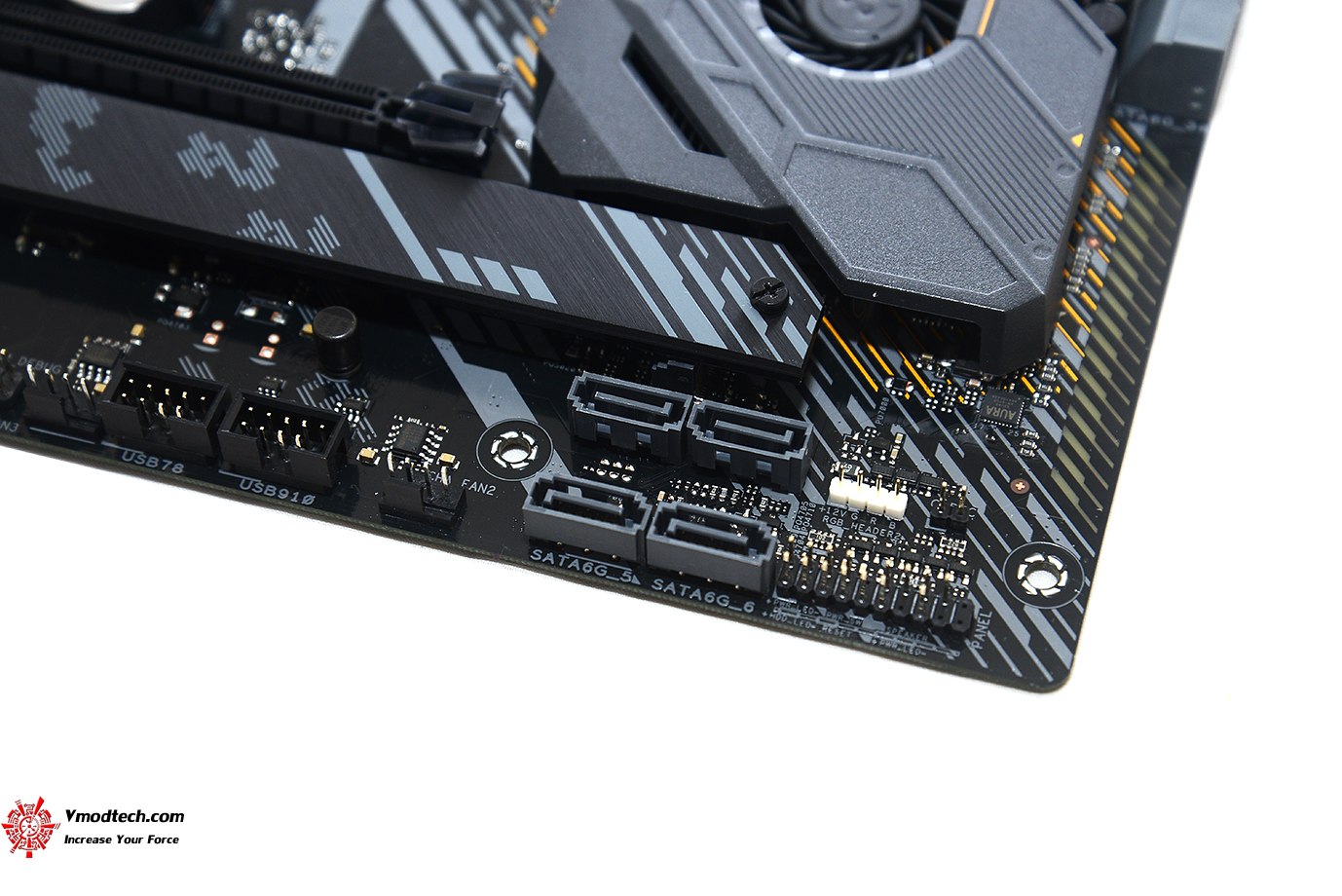

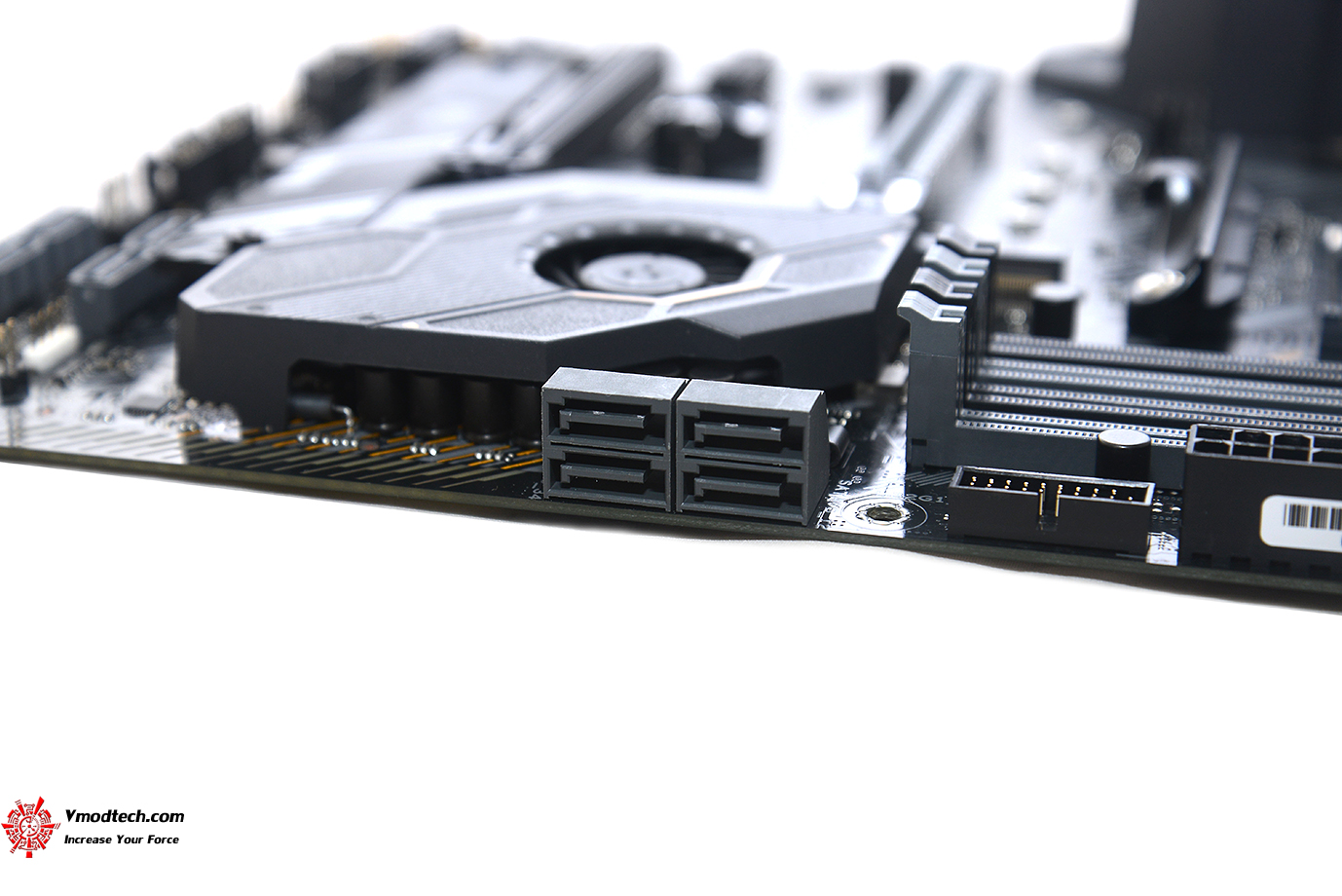

ช่อง SATA ให้กันมา 8 x SATA 6Gb/s port

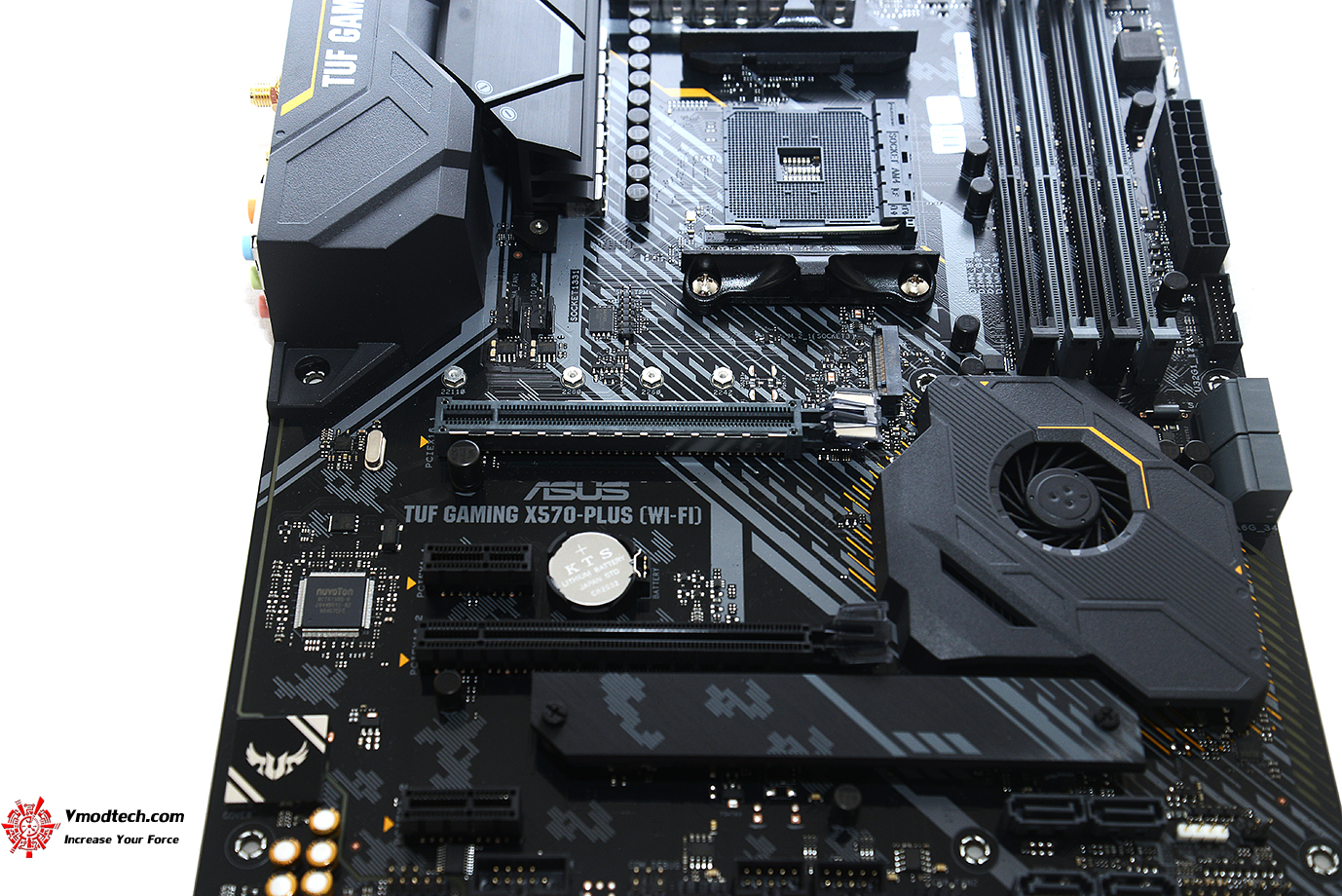

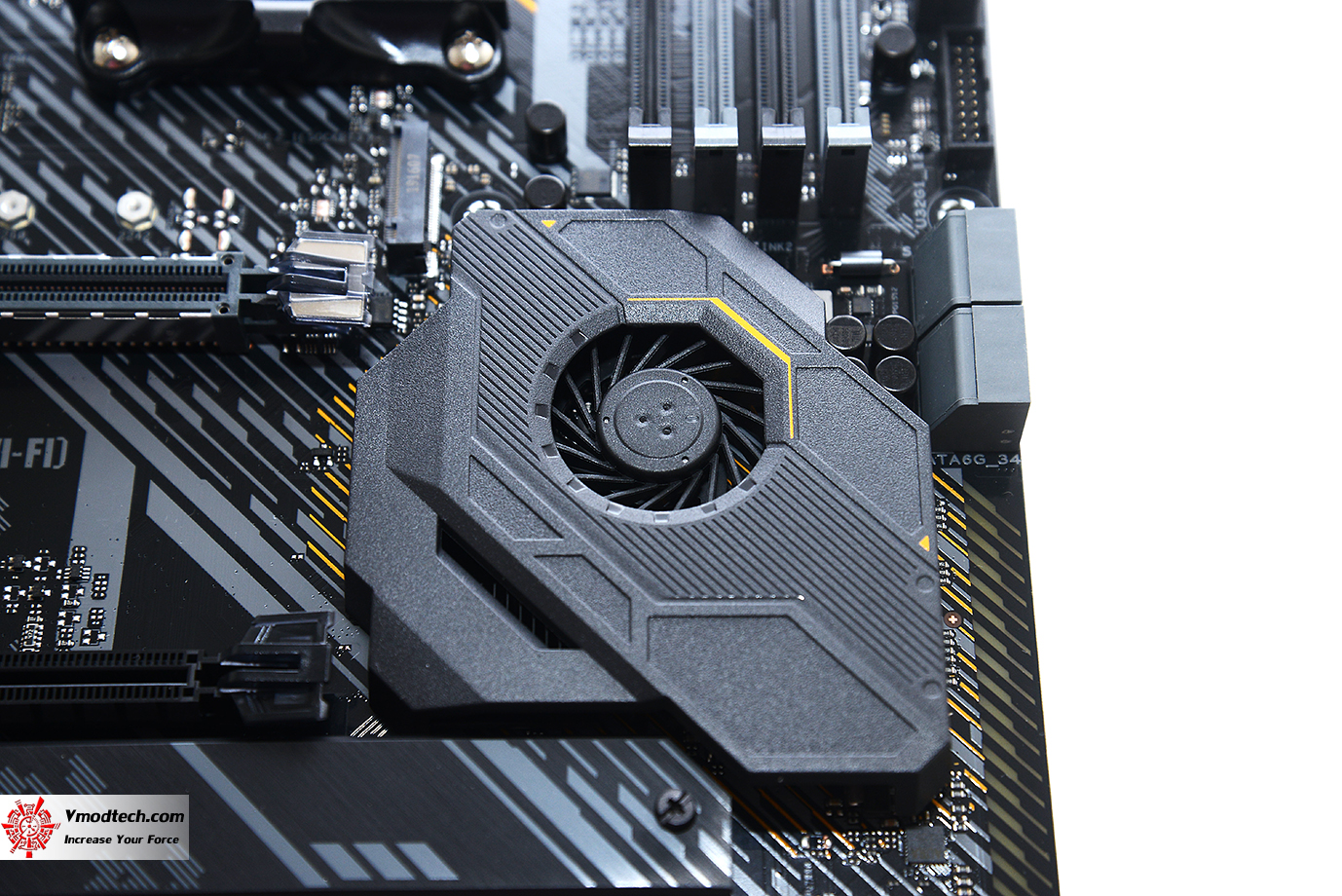

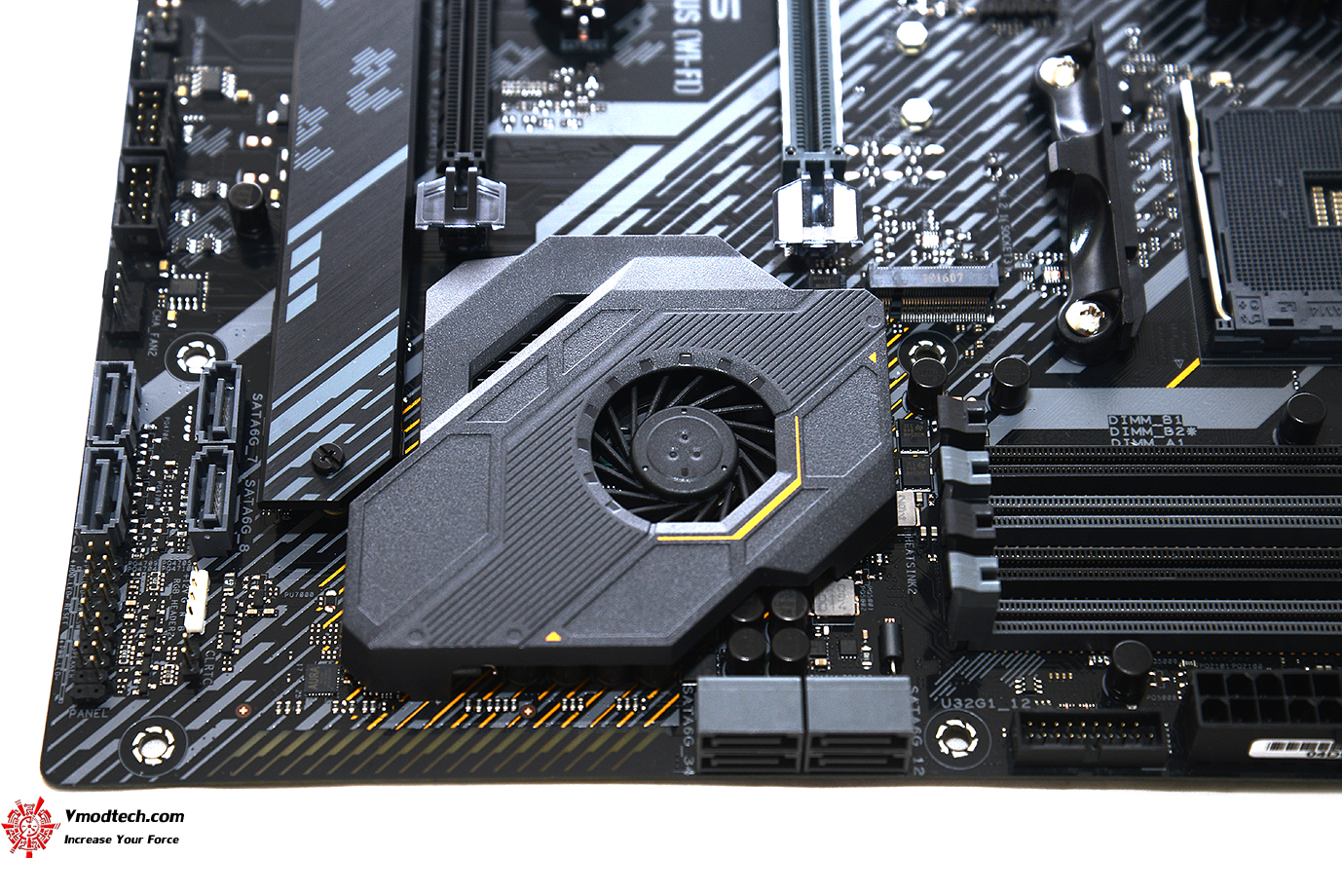

ฮีตซิงค์ชิบเซ็ต X570 รุ่นใหม่ล่าสุดครับ มีพัดลมระบายความร้อนในตัวและด้านหน้ามีไฟ Aura Sync

ฮีตซิงค์ชิบเซ็ต AMD X570 รุ่นใหม่ล่าสุด

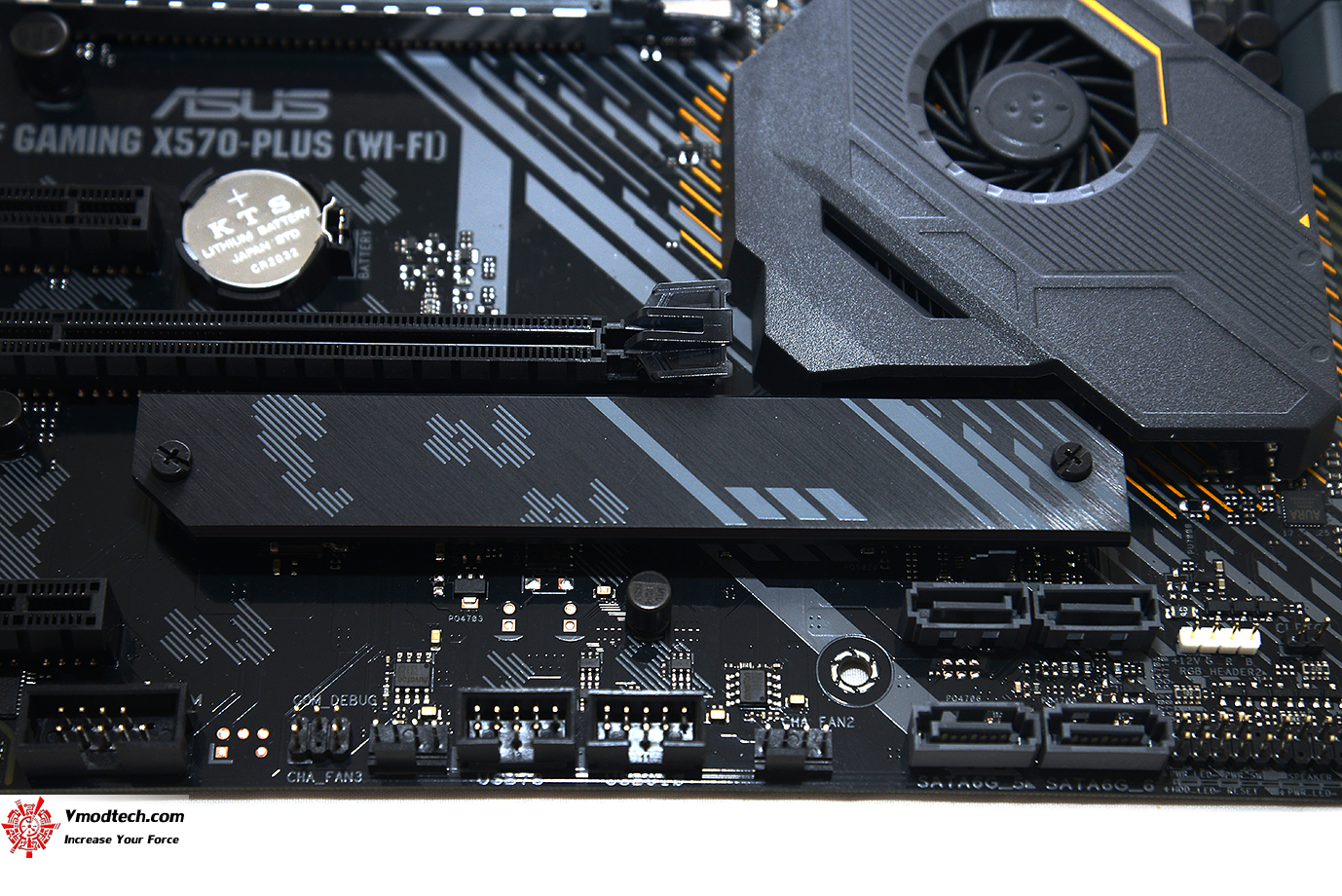

ช่อง M.2 เป็น Dual PCIe 4.0 m.2 รุ่นใหม่ล่าสุดครับที่สร้างแบรนด์วิธสูงถึง 8066MB/s กันเลยทีเดียว โดยมีให้ 2ช่องในการติดตั้งครับ 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support , x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support

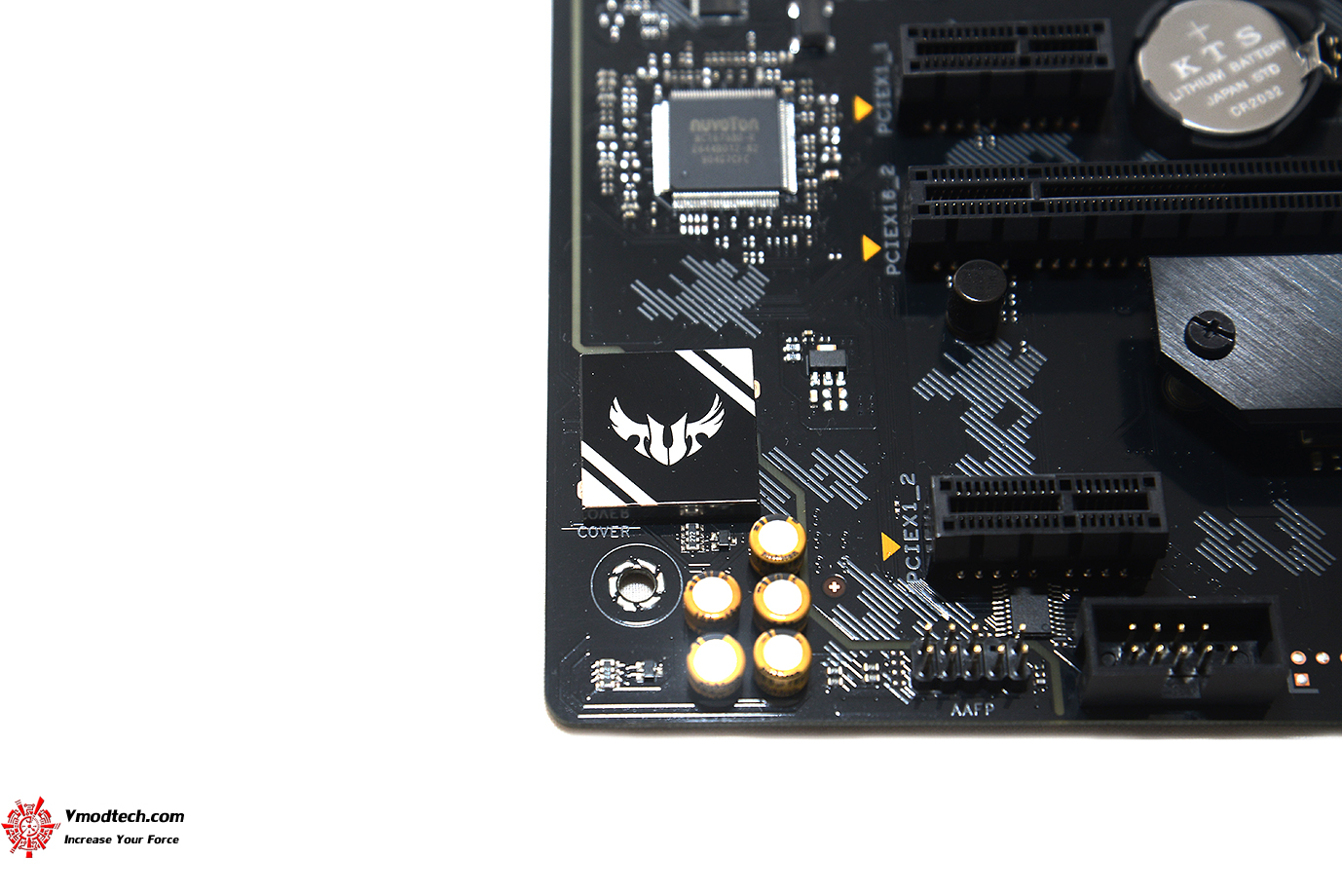

ระบบเสียงเป็น Realtek® ALC S1200A 8-Channel High Definition Audio CODEC พร้อมระบบ Exclusive DTS Custom for GAMING Headsets พร้อมทั้งชุดฝาคลอบแบบ TUF Gaming Audio Cover  / Audio Shielding / Dedicated audio PCB layers / Premium Japanese audio capacitors เพื่อคอเกมส์มิ่งโดยเฉพาะ

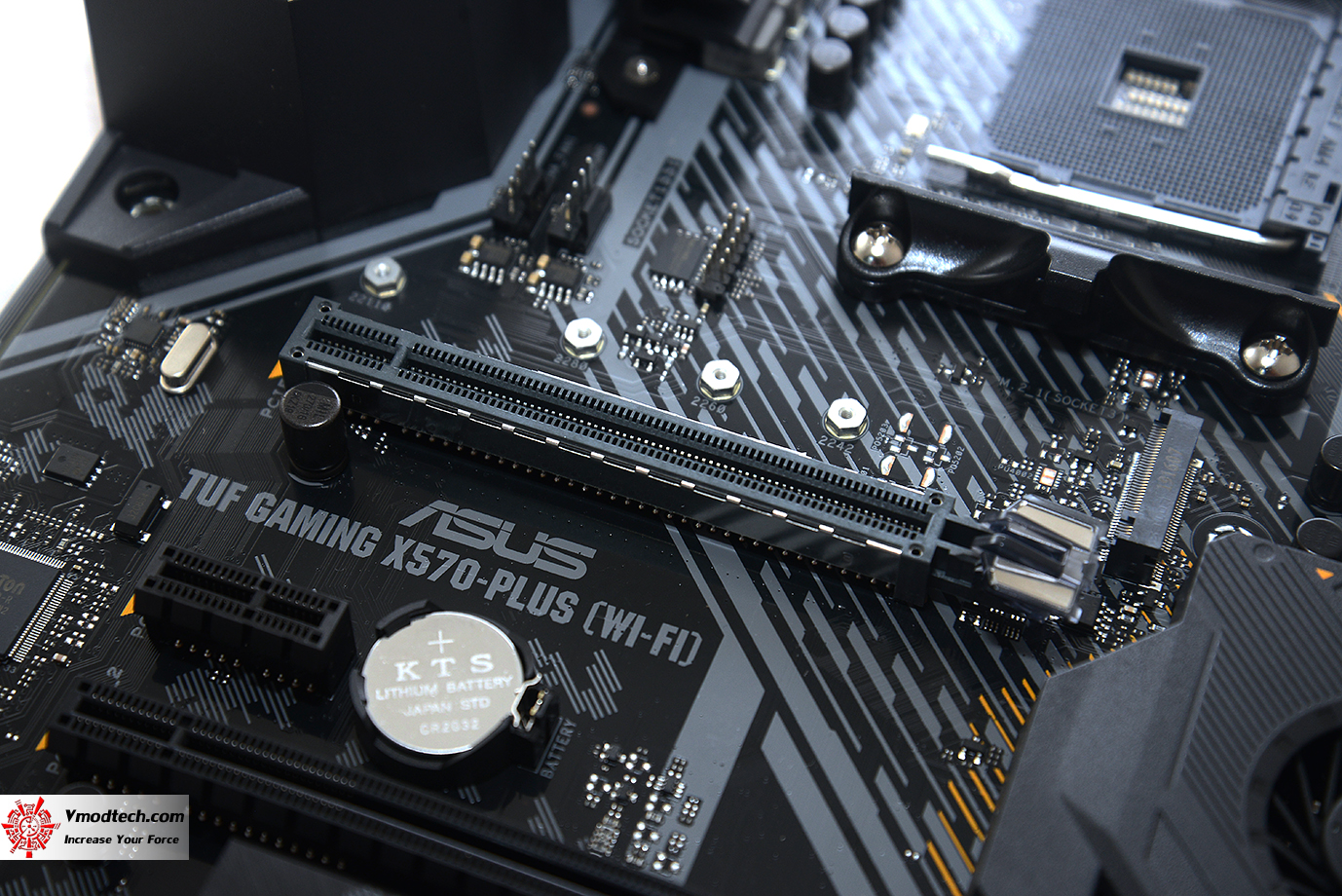

ASUS SafeSlot ให้สล๊อต PCIe ช่องแรกครับ

สล๊อต PCIe เป็น PCIe 4.0 รุ่นใหม่ล่าสุด ประกอบด้วย 1 x PCIe 4.0 x16 (x16 mode)  ม 1 x PCIe 4.0 x16 (max at x4 mode)  , 2 x PCIe 4.0 x1

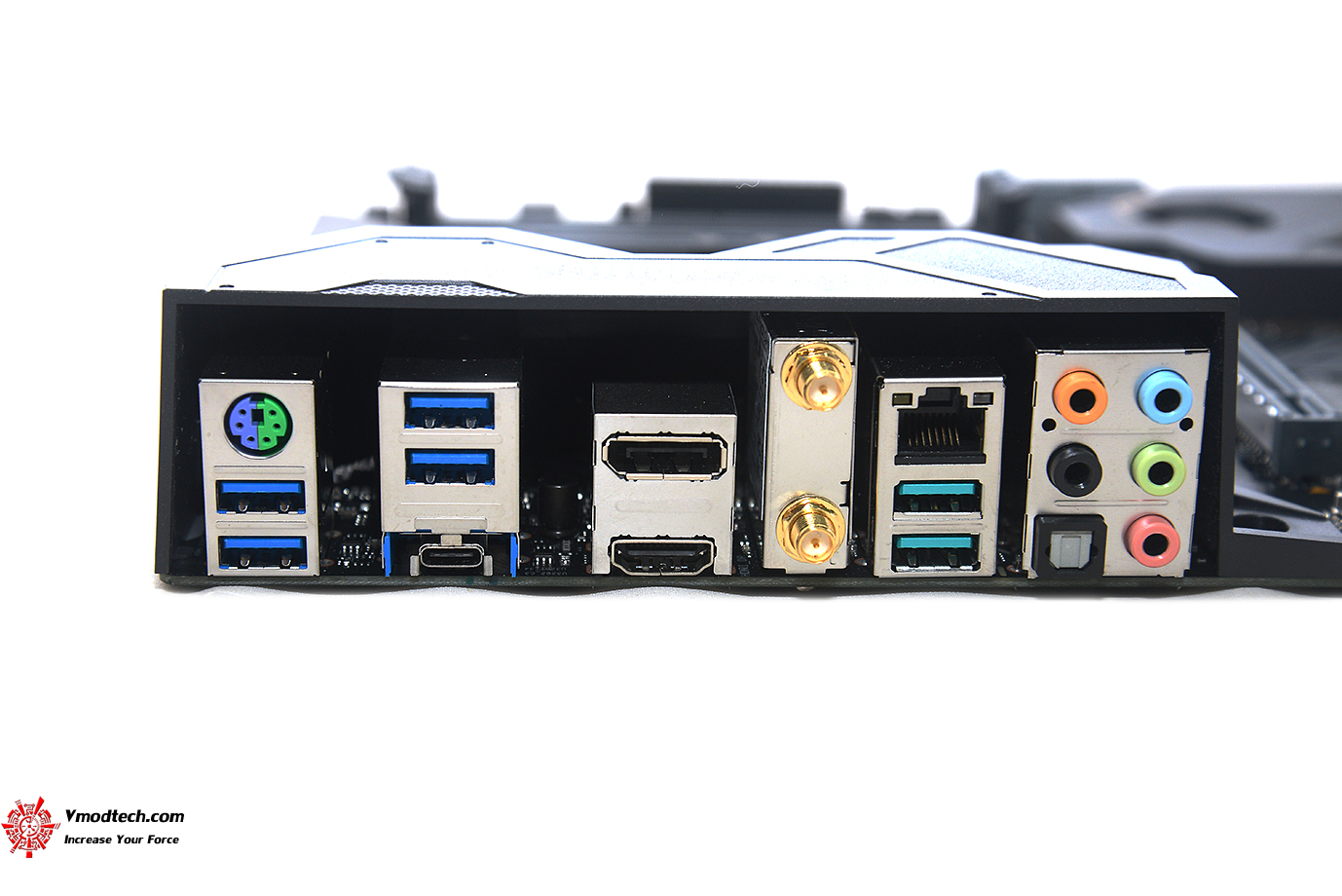

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังเป็น STAINLESS STEEL BACK I/O ประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 1 x Optical S/PDIF out , 5 x Audio jack(s) , 4 x USB 3.2 Gen 1 (up to 5Gbps) ports  , 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A + USB Type-CTM) , ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0)

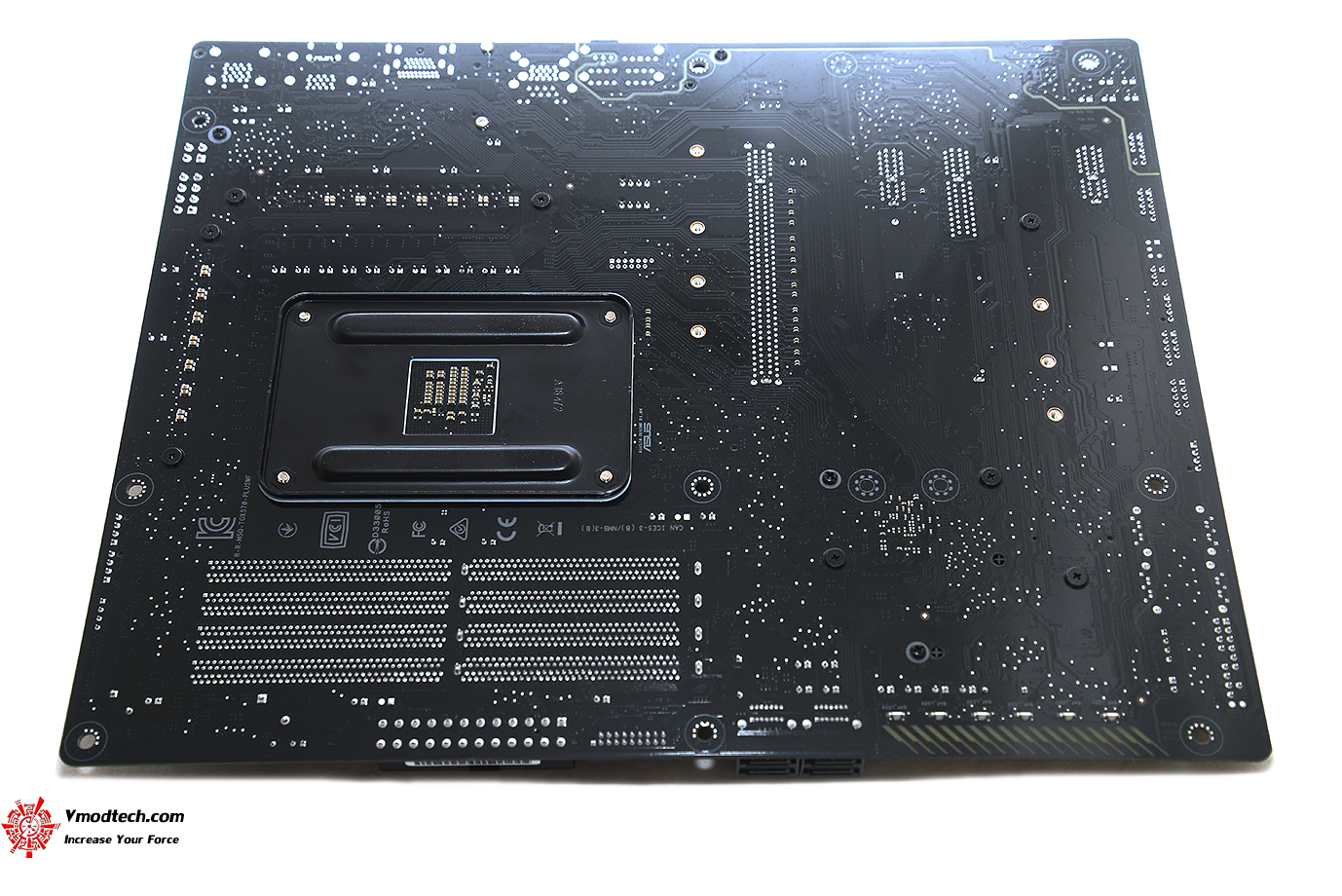

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
