GALAXY GeForce GTX 295 single PCB
 1 2 3 4 >  Last ›

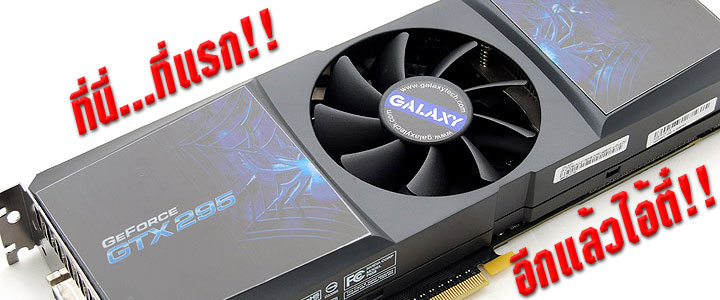

.tt-1

...สวัสดีครับ วันนี้พบกับผมกันอีกแล้วครับ อย่าพึ่งเบื่อหน้ากันซะก่อนนะครับ เพราะว่าของแรงๆของVmodtechเรา ยังเหลือกันอีกเยอะนะครับ สำหรับวันนี้ผมก็มีกราฟฟิคการ์ดรุ่นล่าสุดในท้องตลาดเมืองไทยตอนนี้มานำเสนอกันอีกแล้ว นั่นก็คือการ์ด GALAXY GeForce GTX 295 1,792MB DDR3 single PCB ซึ่งจุดเด่นของการ์ดตัวนี้ก็คือมาในแพ๊คเกตแนวใหม่ single PCB จากเดิมที่ GTX 295 จะเป็น Dual PCB แล้วมีชุดระบายความร้อนอยู่ตรงกลางแบบ Sandwich ว่าแล้วก่อนอื่นเราก็ไปชมรายละเอียดต่างๆของตัวการ์ดกันเลยครับ

.

detail1

...ไปชมสเป็คต่างๆจากตัวการ์ดจริงกันเลยนะครับ การ์ดตัวนี้จะใช้ชิปในตระกูลGT200 Rev. B1 ที่มาพร้อมกับขนาดเทคโนโลยีการผลิตที่ 55nm มีจำนวนStream (Shader) Processors 240 Unified ที่คราวนี้มาพร้อมกันถึง 2ตัวเลยทีเดียว ส่วนหน่วยความจำเป็นแบบGDDR3 ที่มีBUS Width 448-bit ขนาดรวม 1,792MB (896MB X2) โดยตัวการ์ดมีความเร็วขณะทำงานในโหมด2Dอยู่ที่ 300.86/601.71/100MHz (GPU Clock/Shader/Memory) ส่วนความเร็วขณะทำงานในโหมด3Dจะอยู่ตามค่ามาตรฐานของNvidiaเลย โดยจะอยู่ที่ 576/1,242/1,008MHz จาการอ่านค่าการทำงานจริงๆจการโปรแกรมMonitorของRivaTuner

.

detail2

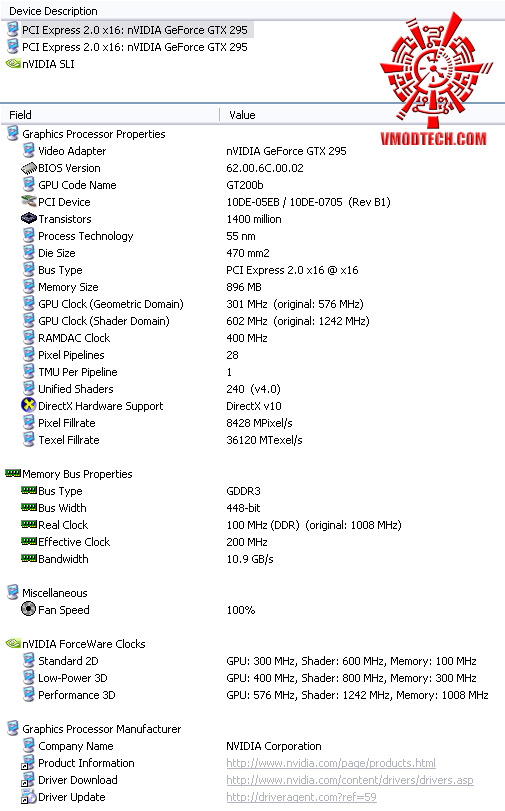

รายละเอียดของตัวการ์ดต่างๆเพิ่มเติม จากโปรแกรม Everest Ultimate

.

ชมรายละเอียดสเป็คกันแล้ว ก็ไปชมตัวการ์ดจริงๆกันเลยดีกว่าครับ

.

dsc_0102

หน้าตาของตัวกล่องก็ยังคงเป็นสไตล์เดิมของ GALAXY โทนโดยรวมจะเป็นสีดำ แลดูเข้มขลังดุดัน

.

dsc_0104

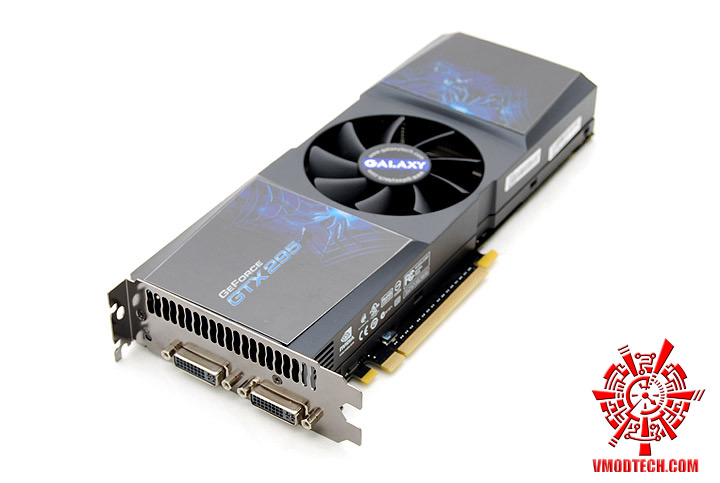

...ตัวการ์ดยังคงใช้ชุดระบายความร้อนแบบReference จากทางNvidiaครับ เปลี่ยนเพียงแค่ตัวสติกเกอร์ด้านหน้าที่แสดงให้เห็นว่าเป็นเอกลักษณ์ของแบรนด์ GALAXY ด้วยลายแมงมุมชักใย

.

dsc_0105

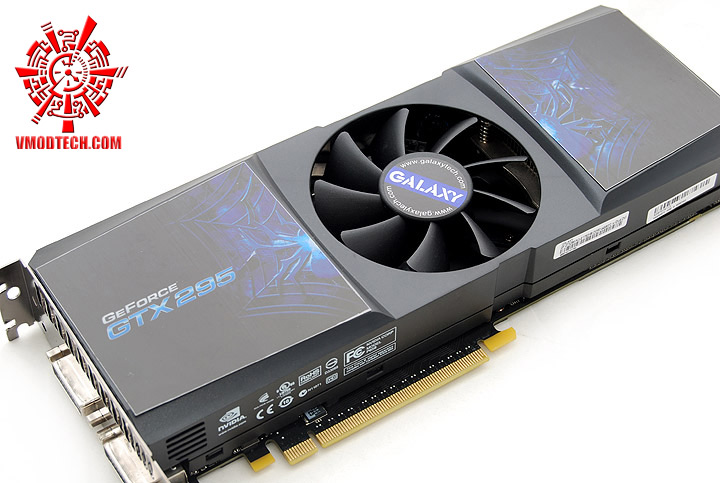

...การทำงานของชุดระบายความร้อนจะเป็นแบบพัดลมเดี่ยวรอบเบาอยู่ตรงกลาง ดูดลมเย็นจากทางด้านบนของตัวการ์ด เป่าระบายความร้อนให้ตัวฮีตซิงค์ที่อยู่ขนาบพัดลมทั้งสองข้าง โดยลมร้อนจะถูกระบายออกทางด้านหัวและท้ายของตัวการ์ดครับ

.

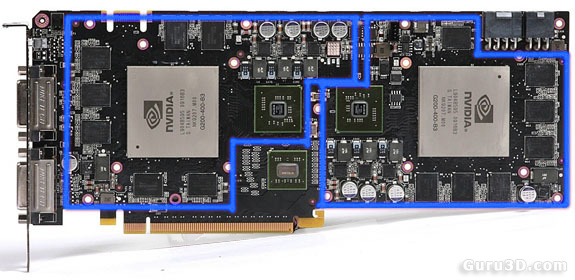

sinkzone...ตัวซิงค์ระบายความร้อนให้กับตัวGPU จะถูกแบ่งออกเป็นสองส่วนตามภาพ เพื่อให้การระบายความร้อนเป็นไปอย่างอิสระไม่รบกวนซึ่งกันและกัน (ภาพจากเว็บไซต์GURU3D.COM)

.

1.

.

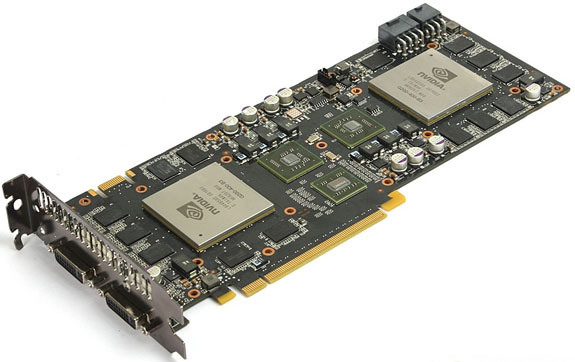

2...ภาพตัวการ์ดขณะเปลือยถอดชุดระบายความร้อนออก  ดูการจัดวาง Layout ต่างๆบนตัวการ์ดแล้ว ก็ดูเป็นระเบียบดีครับ (ภาพจากเว็บไซต์GURU3D.COM)

.

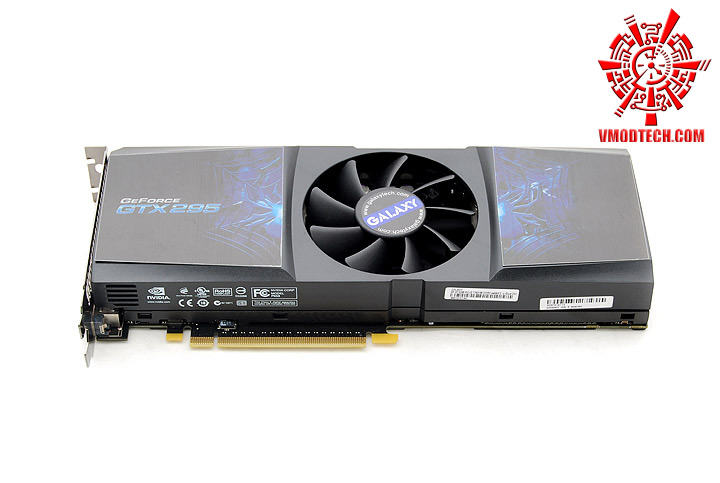

dsc_0103บริเวณด้านหน้าตัวการ์ดแบบเต็มๆ

.

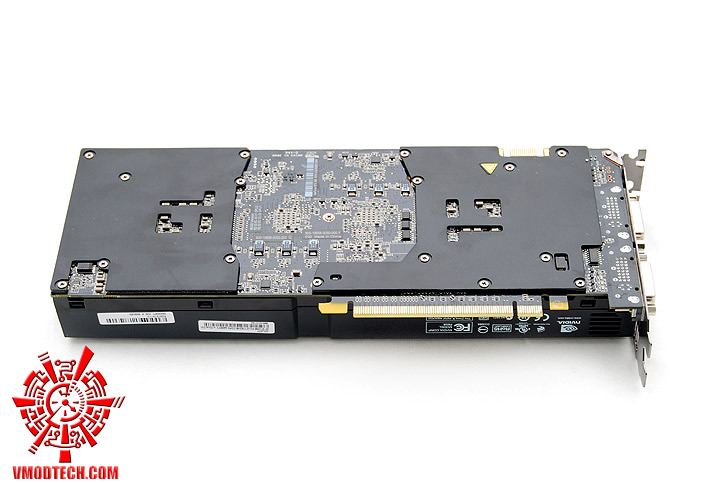

dsc_0107บริเวณด้านหลังตัวการ์ดแบบเต็มๆ เช่นกันครับ

.

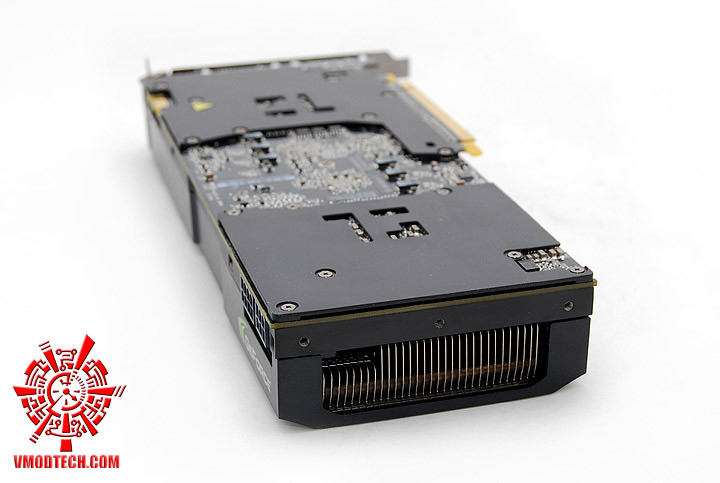

dsc_0109บริเวณช่องระบายความร้อนด้านท้ายตัวการ์ด

.

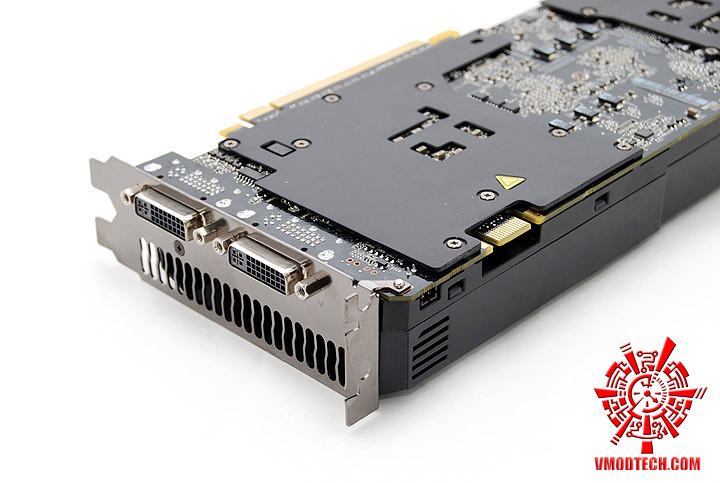

dsc_0111ช่องพอร์ตของตัวการ์ดมี2ช่องคือDVI-D ซึ่งถ้าจะใช้ HDMI จะต้องใช้หัวแปลงที่Bundleมาให้ ต่อเข้าช่องDVI-D อีกทีหนึ่งครับ

.

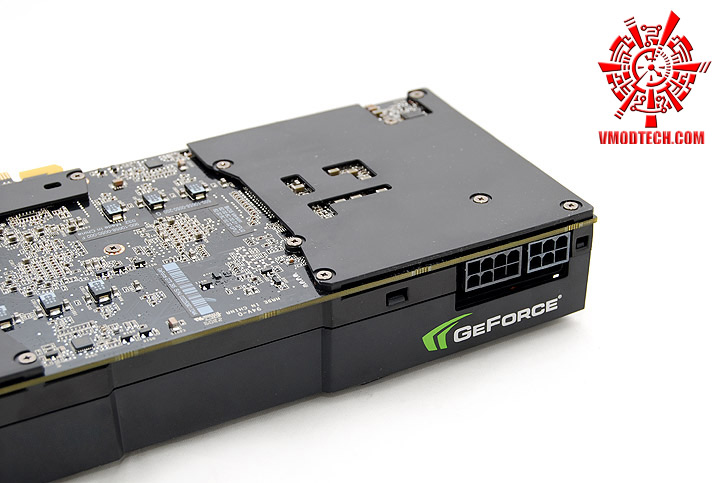

dsc_0110ช่องเสียบไฟเลี้ยงเพิ่มจะเป็นแบบ8พิน1หัว และ6พินอีก1หัว ตามมาตรฐานของ GTX 295 ครับ

.

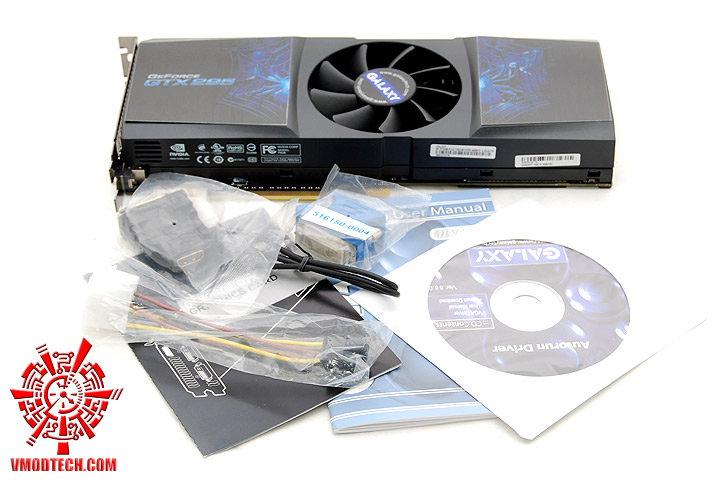

dsc_01121หน้าตาอุปกรณ์ที่Bundleมาในกล่อง

ก่อนที่เราจะเริ่มทำการทดสอบกัน ก็ไปชมรายละเอียดต่างๆของระบบที่ใช้ในการทดสอบดีกว่าครับ

.
