GIGABYTE P55-US3L Review
 1 2 3 4 >  Last ›

box

...สวัสดีครับเพื่อนสมาชิกชาววีมอดทุกท่าน ช่วงนี้อากาศก็เริ่มจะหนาวเย็นลงเรื่อยๆเหมาะกับการโอเวอร์คล็อคเสียนี่กระไร ใครที่ถอดปลั๊กพักร้อนอะไรก็ตามแต่..อิอิ แต่ทางเวบไซท์เราไม่เคยหยุด ยิ่งช่วงนี้บรรยากาศเป็นใจหยิบจับอะไรก็คล่องไม้คล่องมือไปหมด คิดแล้วอยากได้เมียอวบซักคนๆ..อิอิกำ บรรยากาศพาไป นอกเรื่องอีกแล้ว ...วกกลับมาที่เรื่องของเราดีกว่าครับ วันนี้มีเมนบอร์ดชิปเซท P55 จากกิ๊กกาไบท์อีกแล้ว มาในรุ่น P55-US3L ซึ่งเป็นเมนบอร์ดราคาประหยัดที่สุดที่มีวางขายในท้องตลาดบ้านเราในขณะนี้ เรื่องราคานั้นกินขาดอยู่แล้ว แต่ถ้าถามถึงประสิทธิภาพจะเป็นยังไง โอเวอร์คล็อคได้ไหม เดี๋ยวมาทดสอบไปพร้อมๆกันในบทความนี้ได้เลยครับ

Specifications

CPU
  1. Support for an Intel® Core™ i7 series processor/Intel® Core™ i5 series processor in the LGA1156 package (Go to GIGABYTE's website for the latest CPU support list.)
  2. L3 cache varies with CPU
Chipset
  1. Intel® P55 Express Chipset
Memory
  1. 4 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory
  2. Dual channel memory architecture
  3. Support for DDR3 2200/1333/1066/800 MHz memory modules
  4. Support for non-ECC memory modules
  5. Support for Extreme Memory Profile (XMP) memory modules
(Go to GIGABYTE's website for the latest memory support list.)
Audio
  1. Realtek ALC888 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
  4. Support for S/PDIF In/Out
  5. Support for CD In
LAN
  1. 1 x RTL8111D chip (10/100/1000 Mbit)
Expansion Slots
  1. 1 x PCI Express x16 slot, running at x16 (PCIEX16) (The PCIEX16 slot conforms to PCI Express 2.0 standard.)
  2. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
  3. 1 x PCI Express x1 slot
  4. 4 x PCI slots
Multi-Graphics Technology
  1. Support for ATI CrossFireX™ technology
Storage Interface Intel® P55 Express Chipset:
  1. 6 x SATA 3Gb/s connectors (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) supporting up to 6 SATA 3Gb/s devices
  2. Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10
GIGABYTE SATA2 chip:
  1. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
  2. 2 x SATA 3Gb/s connectors (GSATA2_0, GSATA2_1) supporting up to 2 SATA 3Gb/s devices
  3. Support for SATA RAID 0, RAID 1, and JBOD
iTE IT8720 chip:
  1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive
USB
  1. Integrated in the Chipset
  2. Up to 14 USB 2.0/1.1 ports (8 on the back panel, 6 via the USB brackets connected to the internal USB headers)
Internal I/O Connectors
  1. 1 x 24-pin ATX main power connector
  2. 1 x 4-pin ATX 12V power connector
  3. 1 x floppy disk drive connector
  4. 1 x IDE connector
  5. 8 x SATA 3Gb/s connectors
  6. 1 x CPU fan header
  7. 2 x system fan headers
  8. 1 x power fan header
  9. 1 x front panel header
  10. 1 x front panel audio header
  11. 1 x CD In connector
  12. 1 x S/PDIF In header
  13. 1 x S/PDIF Out header
  14. 3 x USB 2.0/1.1 headers
  15. 1 x clearing CMOS jumper
Back Panel Connectors
  1. 1 x PS/2 keyboard or PS/2 mouse port
  2. 1 x coaxial S/PDIF Out connector
  3. 1 x parallel port
  4. 1 x serial port
  5. 8 x USB 2.0/1.1 ports
  6. 1 x RJ-45 port
  7. 3 x audio jacks (Line In/Line Out/Microphone)
I/O Controller
  1. iTE IT8720 chip
H/W Monitoring
  1. System voltage detection
  2. CPU/System temperature detection
  3. CPU/System/Power fan speed detection
  4. CPU overheating warning
  5. CPU/System/Power fan fail warning
  6. CPU/System fan speed control
BIOS
  1. 2 x 16 Mbit flash
  2. Use of licensed AWARD BIOS
  3. Support for DualBIOS™
  4. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Unique Features
  1. Support for @BIOS
  2. Support for Q-Flash
  3. Support for Xpress BIOS Rescue
  4. Support for Download Center
  5. Support for Xpress Install
  6. Support for Xpress Recovery2
  7. Support for EasyTune
  8. Support for Dynamic Energy Saver™ 2
  9. Support for Smart 6™
  10. Support for Q-Share
Bundle Software
  1. Norton Internet Security (OEM version)
Operating System
  1. Support for Microsoft® Windows 7/Vista/XP
Form Factor
  1. ATX Form Factor; 30.5cm x 19.0cm
Remark
  1. Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
  2. Due to most hardware/software vendors no longer offer support for Win9X/ME. If some vendors still has Win9X/ME drivers available, we will publish on website.

Packaging&Bundles

box00

กล่องแบบนี้มี ที่แรก ที่เดียว ที่กิ๊กกาไบท์

bundle1

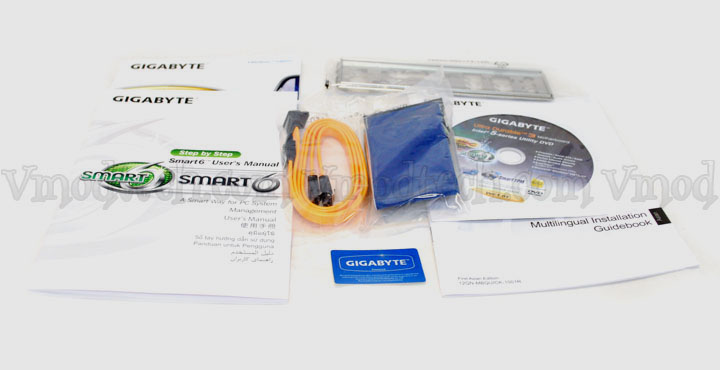

บันเดิลในกล่องอาทิเช่น คู่มือ ไดรเวอร์ สติกเกอร์ สายsata สายแพและ ฝาหลัง มาในชุดมาตรฐาน

Closerlooks at GIGABYTE GA-P55-US3L

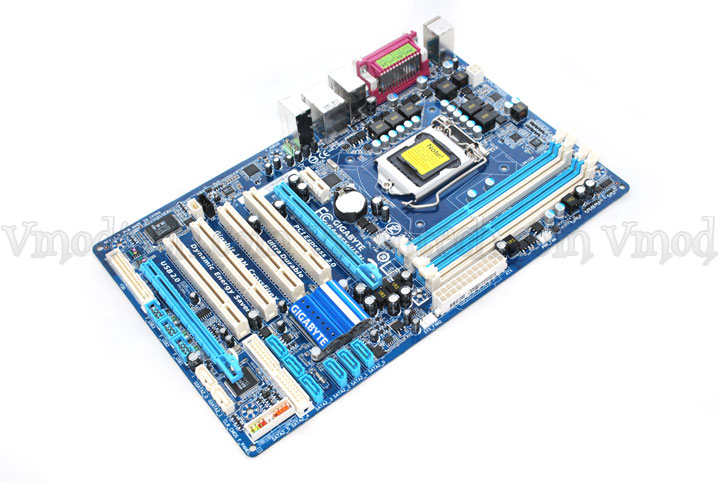

p55-us3l-01

มาในขนาดมาตรฐาน ATX  30.5x19 ซม.

p55-us3l-02

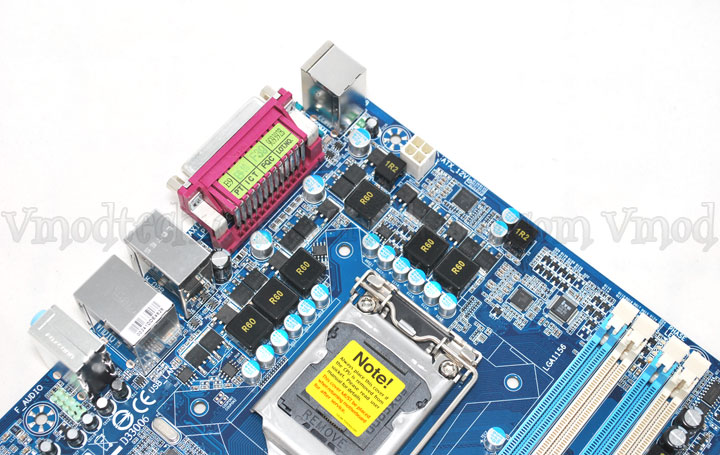

ภาคจ่ายไฟจากสูงสุดคืนสู่สามัญ 4+2 เฟส ไร้ซิงก์ระบายความร้อน เป็นธรรมดาของเมนบอร์ดราคาประหยัดครับ

p55-us3l-03

DDR3 มีมาให้ 4 สลอต Dual Channel รองรับความจุสุงสุด16GB ในเรื่องความเร็วโอเวอร์คล็อคได้เท่าที่แรมคุณจะวิ่งไหว

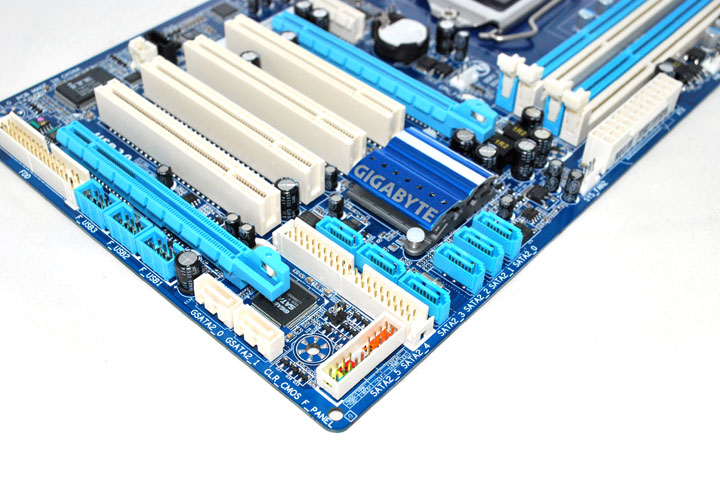

pci-ePCI x16 มีมาให้ โดยช่องด้านบนวิ่ง x16 ส่วนช่องล่างวิ่งเพียงx4เท่านั้น ถูกคั่นด้วย PCI 32บิทซะ4ช่อง   ไล่เรียงมาที่ SATA2 สีฟ้า 6พอร์ท รองรับRaid 0,1,5,10

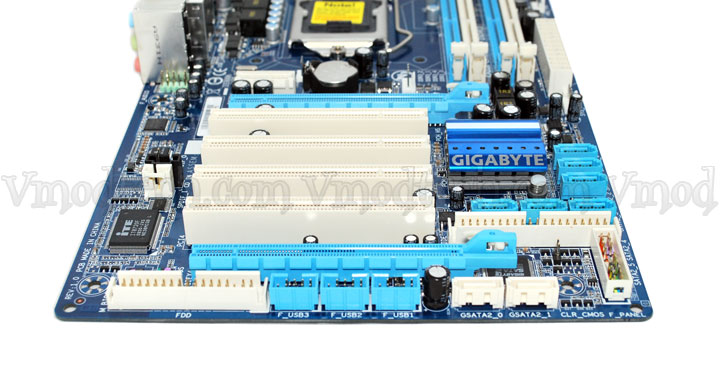

p55-us3l-05

ช่องSATAสีขาวที่เหลืออีก2ช่องด้วยชิป GIGABYTE SATA2 รองรับ RAID 0, RAID 1, และ JBOD

p55-us3l-06

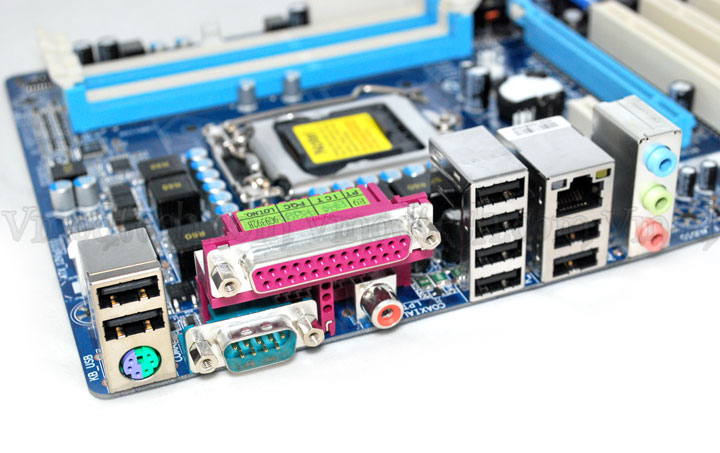

ด้านท้ายออกแนวretroนิดนึง มีมาทั้งพาราเรลและซีเรียลพอร์ท แต่ก็ครบครันทุกการใช้งานจะขาดก็แต่ e-SATA

STARTUP TESTING

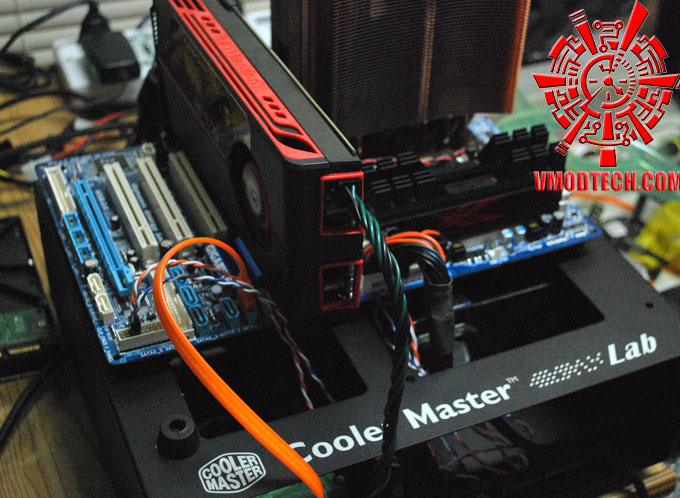

การทดสอบของเราในวันนี้จัดชุดมาแบบสมน้ำสมเนื้อ เล่นกันแบบดิบๆตามภาพ เกิดอารมณ์อยากประหยัดค่าไฟฟ้าลดโลกร้อนไม่เปิดแอร์ เพราะความเร็วที่ทดสอบวันนี้เบบี้ๆที่ 4.2GHz

.SYSTEMS
.CPU ..Intel® Core™ i5 750 Retail Box
.Motherboard ..GIGABYTE GA-P55-US3L
.Memory ..G.Skill Trident PC12800 CL8D-4GBTD 2GB*2 Dual Channel
.Graphic Card ..PowerColor ATi HD5770 @ 900/1250
.Harddisk ..Seagate Barracuda 7200.11 500GB
.CPU Cooler ..Thermalright tRUE COPPER
.Power Supply ..Silverstone ZEUS 850Wกหดกดำddfgdfgdfgd
.Operation System ..Windows 7 Ultimate 64-bit

system

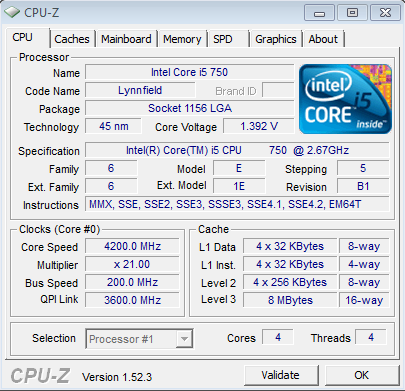

cpuz

cpuz

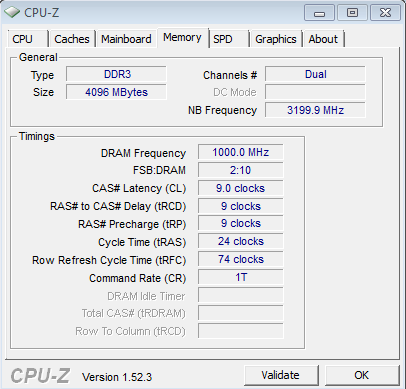

memory

gpuz

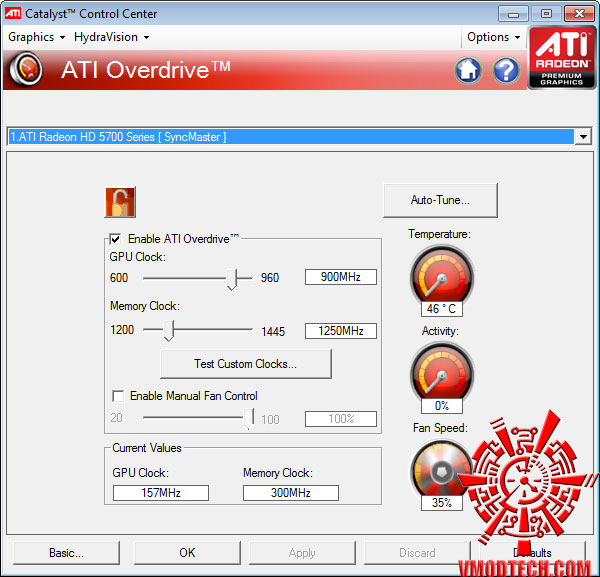

vga-clock

EVEREST Detail

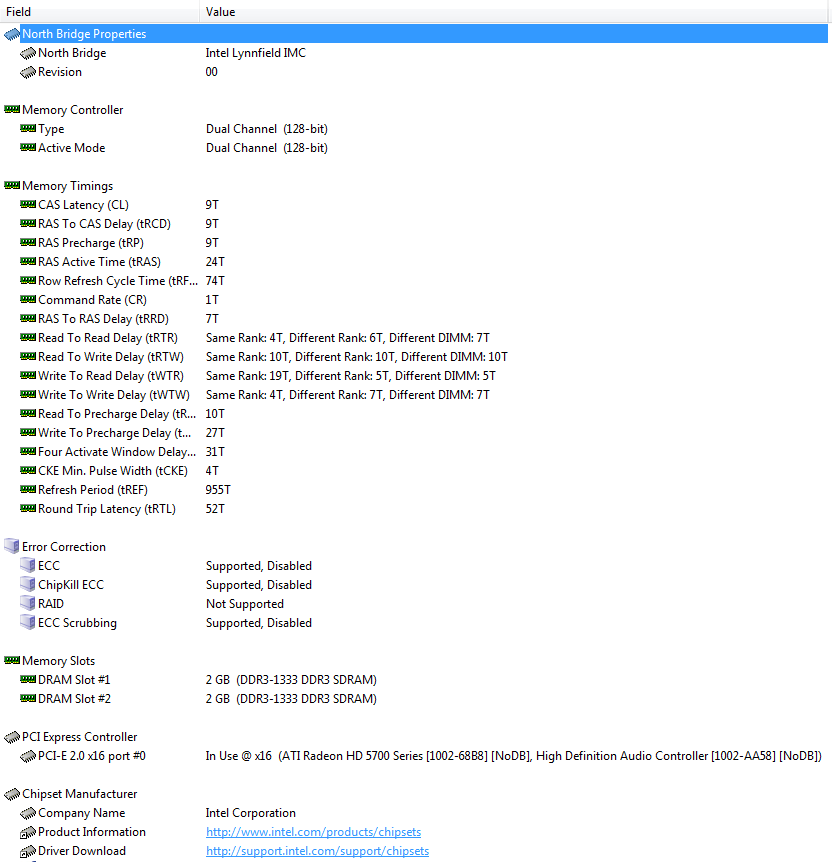

nb-probe

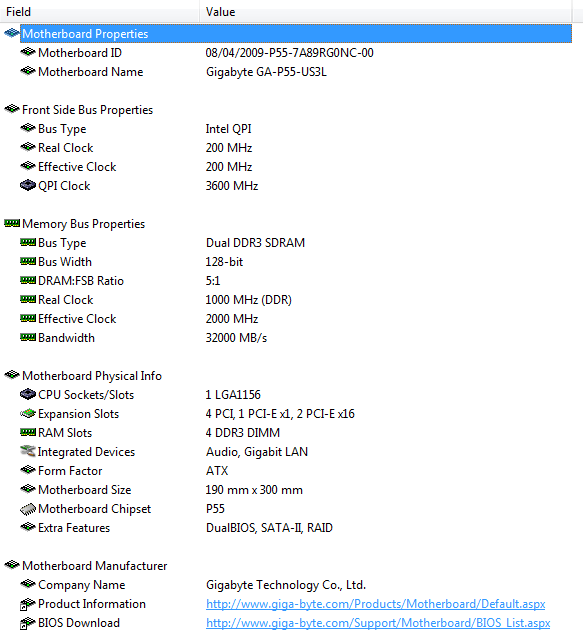

mb-prop

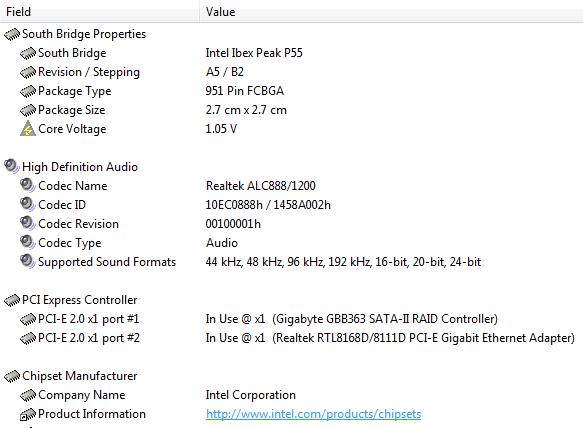

sb-prop

ด้านบนเป็นรายละเอียดต่างๆที่ใช้ในการทดสอบครั้งนี้ จากนี้ก็ไปชมผลทดสอบกันเลยครับวันนี้แรงแบบไร้คำบรรยาย..อีกแล้วครับ

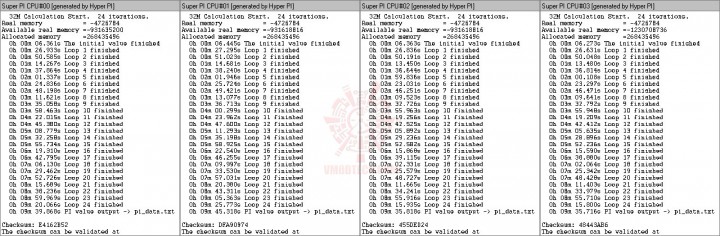

SuperPI 1M ,32M & 32M 4Threads

superpi-all

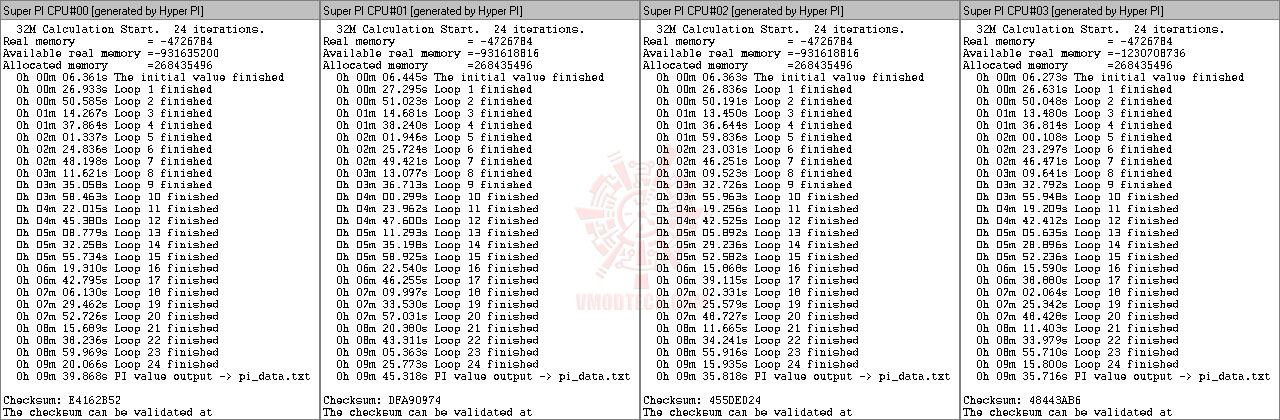

hpi_20091025_125946

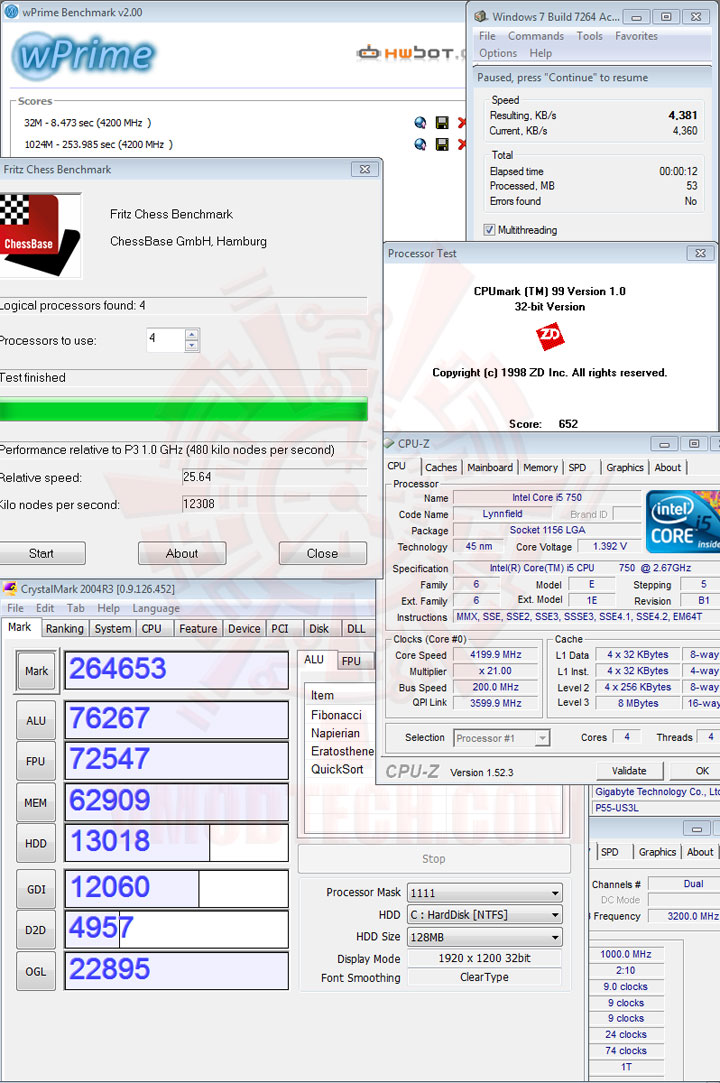

CPUMark99 ,WinRAR ,wPrime ,Fritz Chess &CrystalMark 2004 R3

v

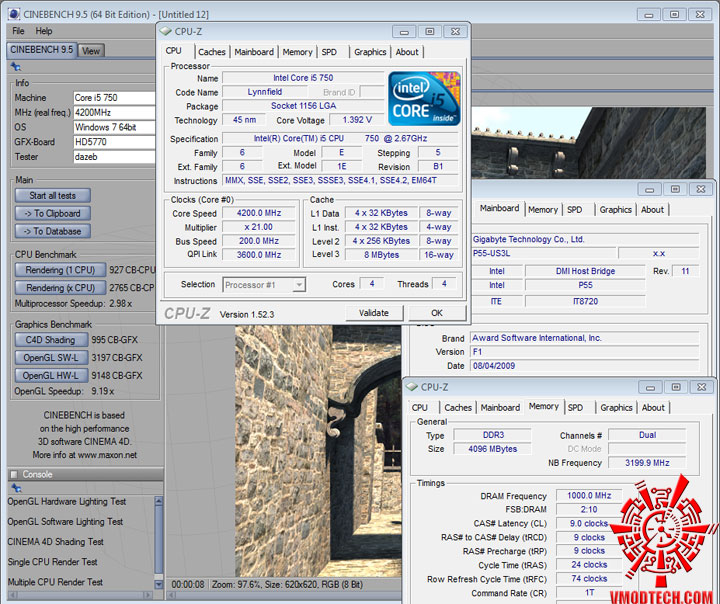

CINEBENCH 9.5 64Bit

cb95

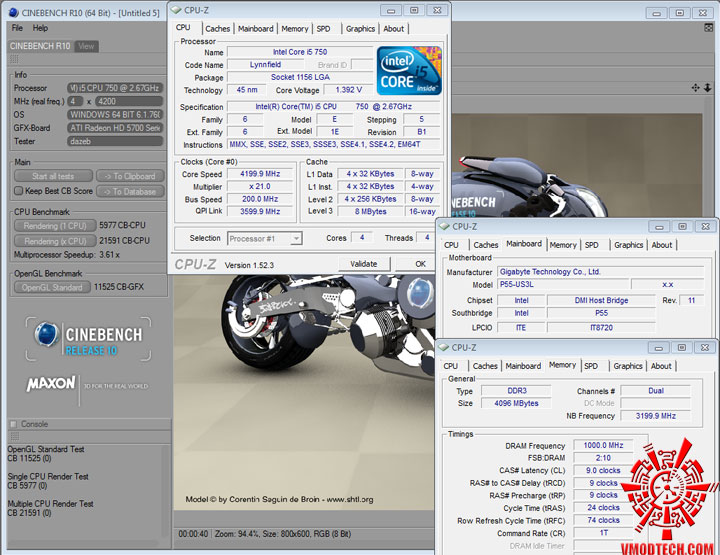

CINEBENCH R10 64Bit

cbr10

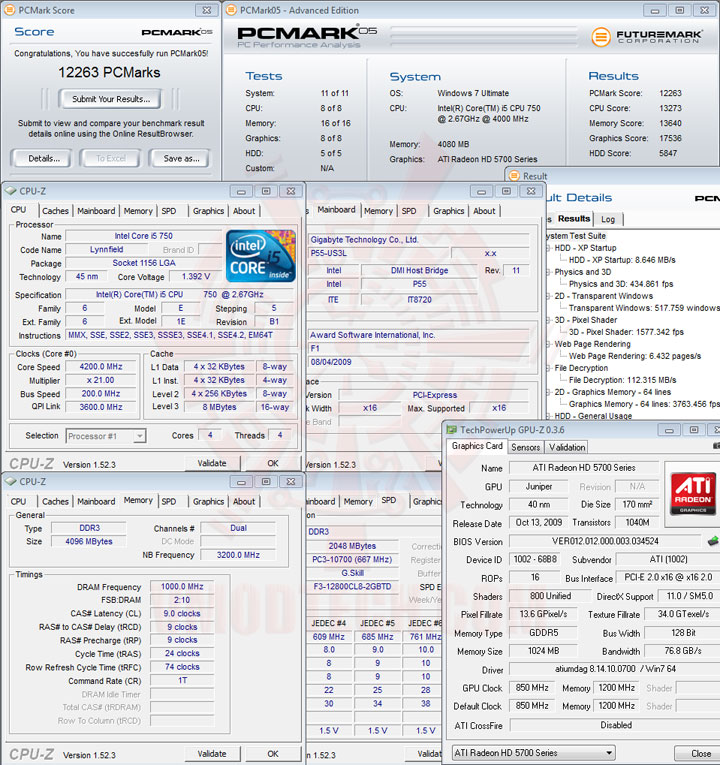

PCMark05

pcmark05

ว่าจะไม่บรรยายแล้วเชียว แต่มันแรงใช้ได้เลยนะเนี่ย เล่นง่ายด้วยที่ความเร็วแบบนี้

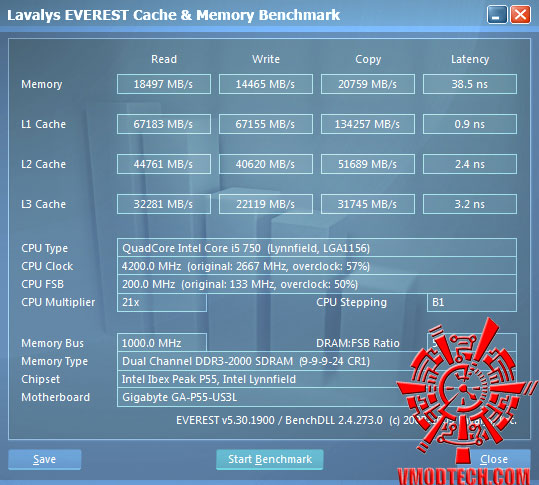

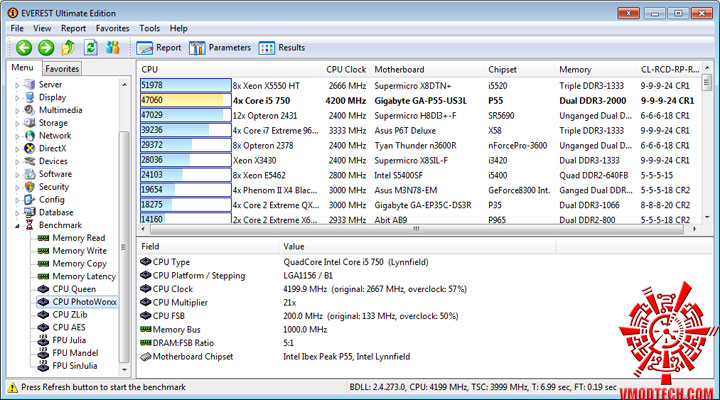

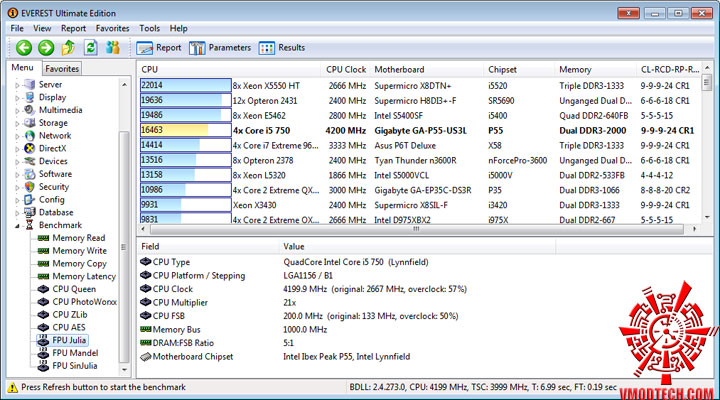

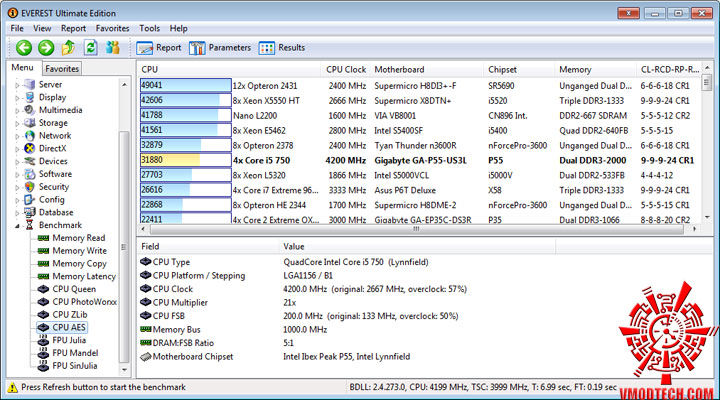

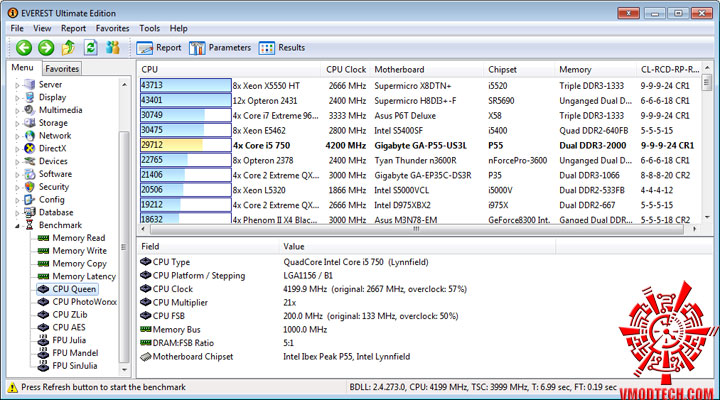

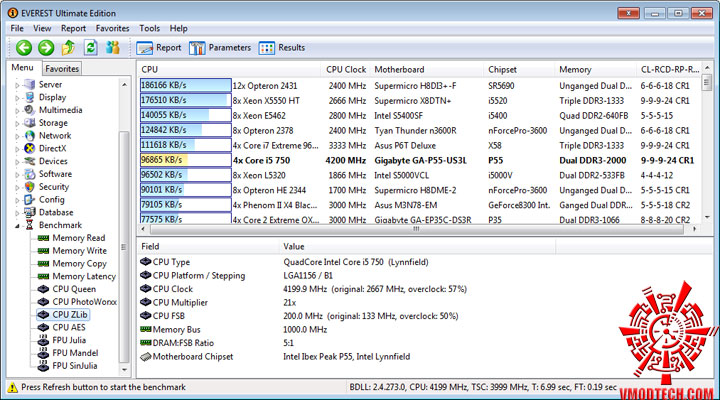

EVEREST Ultimate Edition

everest-cache

e01

e02

e03

e04

e05

e06

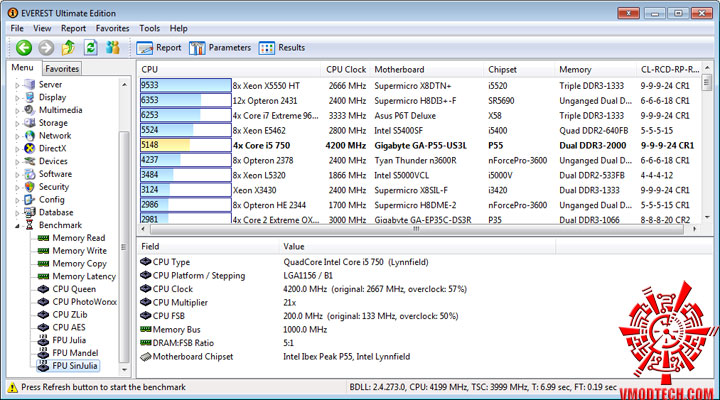

e07

แรงจังประหยัดตังค์ไปหลาย

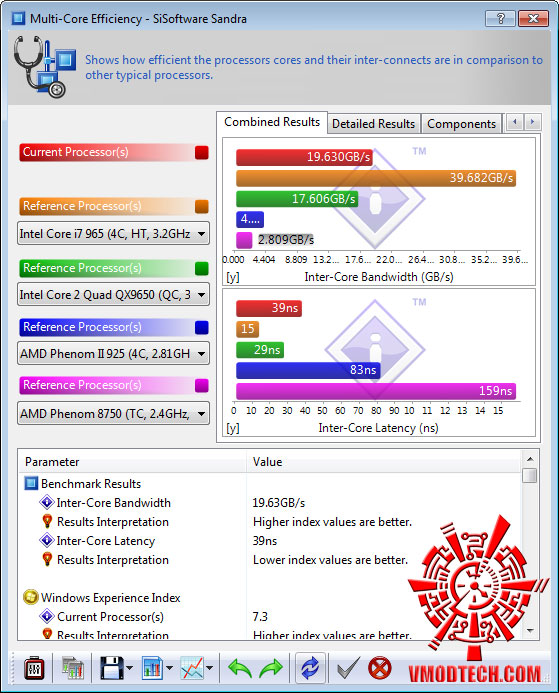

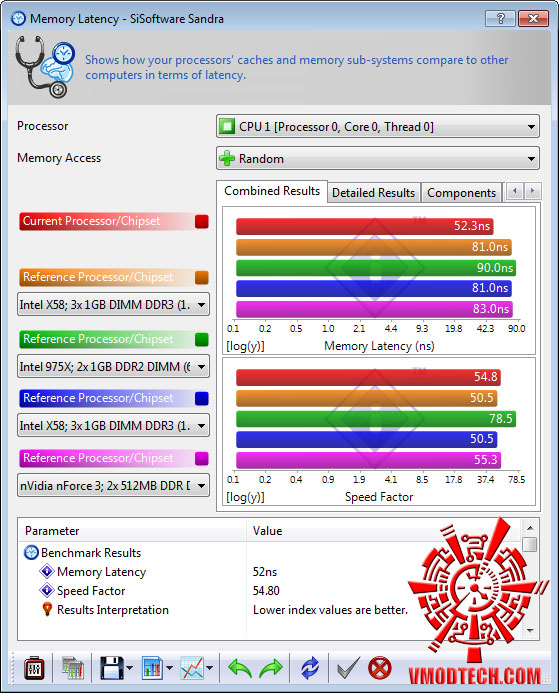

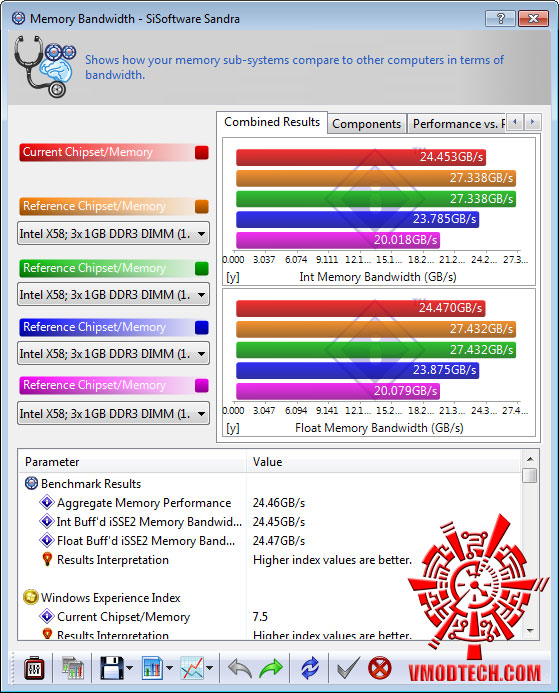

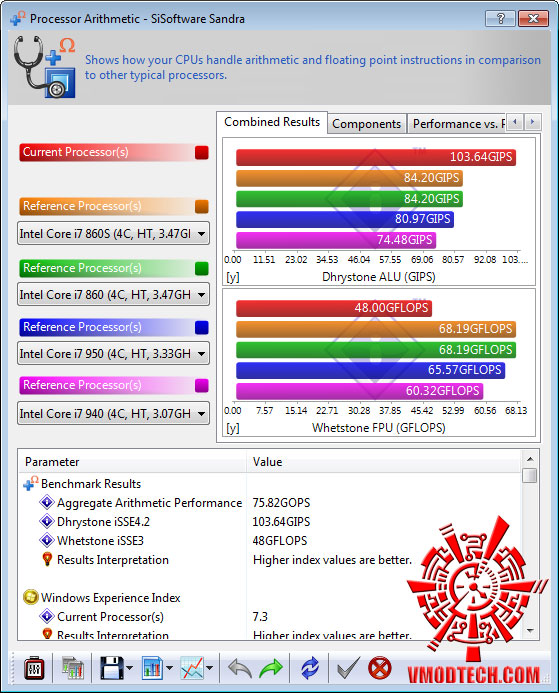

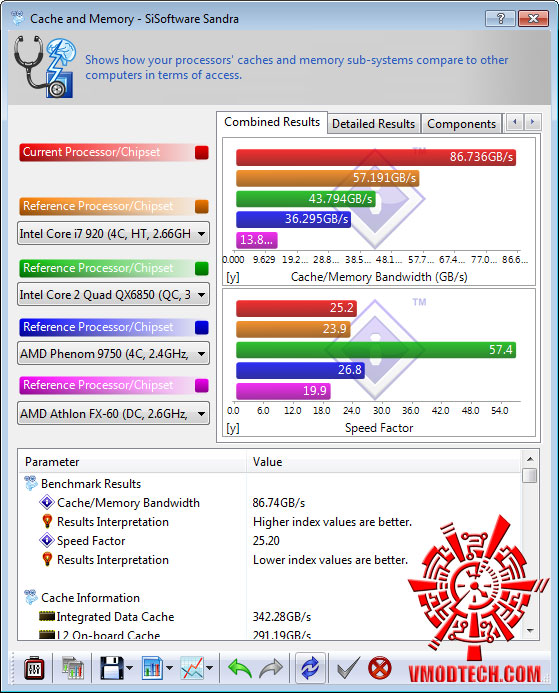

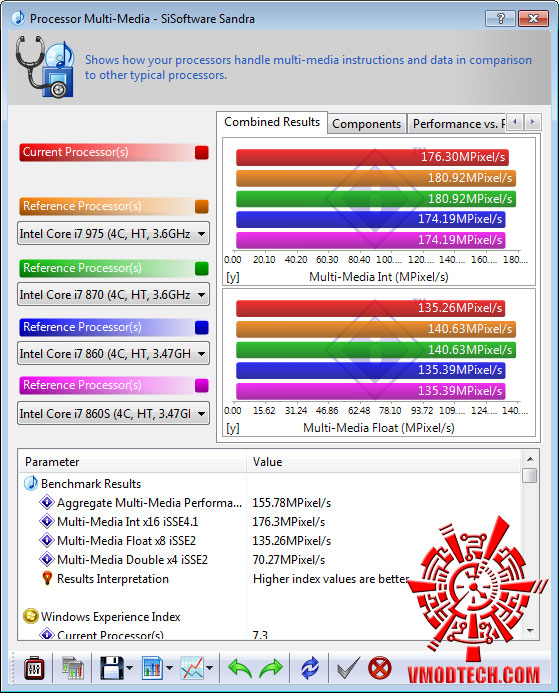

Sisoft Sandra 2009

ss01

ss02

ss03

ss04

ss05

ss06

ซุโก้ยย

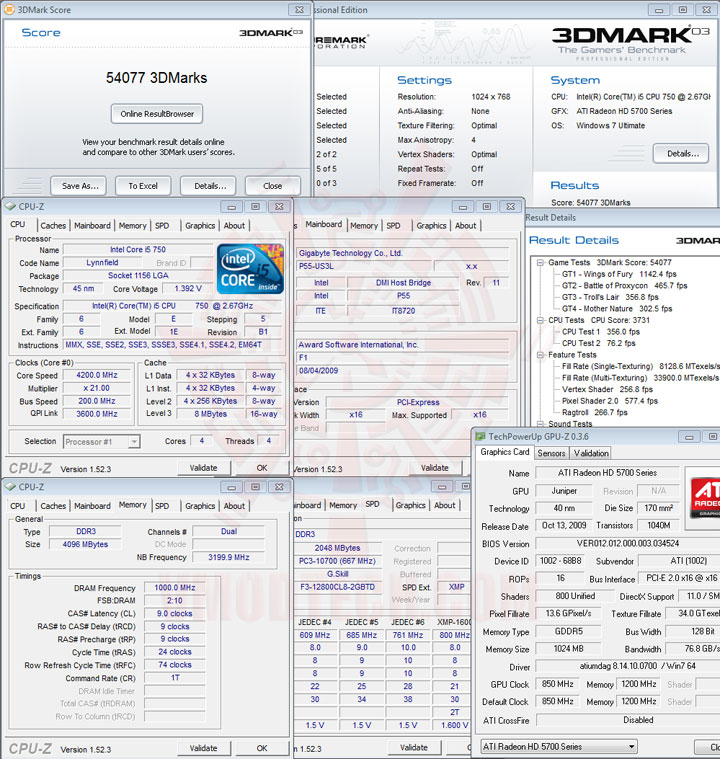

3DMark03

3dmark03

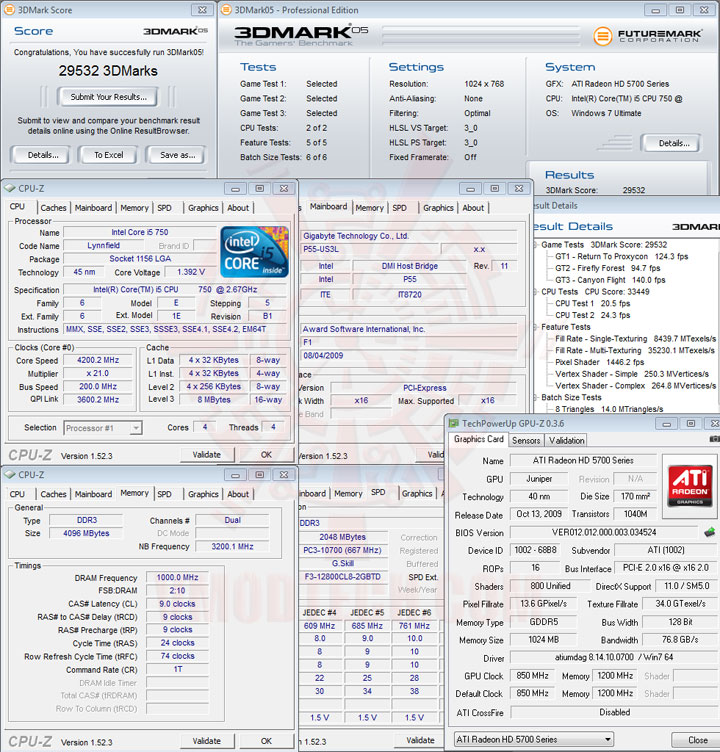

3DMark05

3dmark05

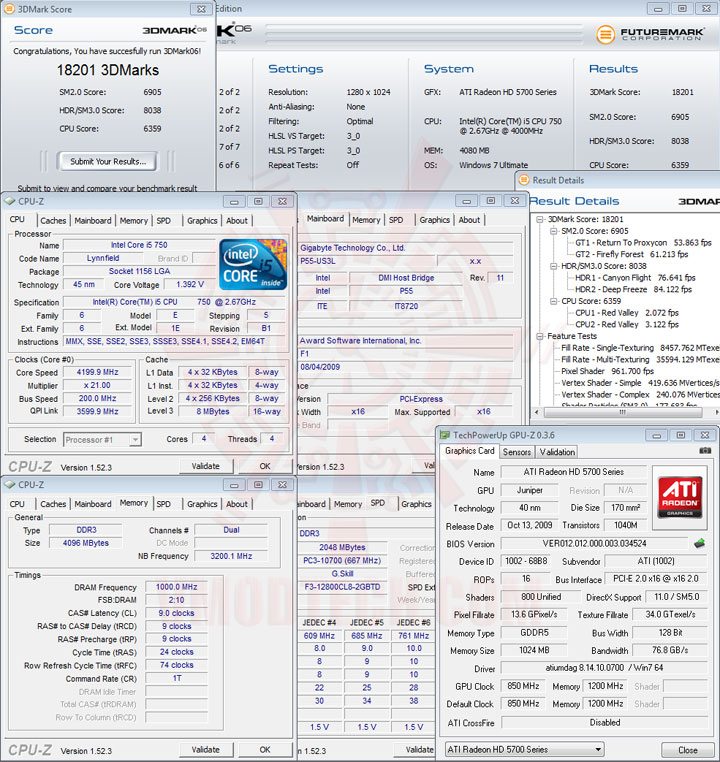

3DMark06

3dmark06

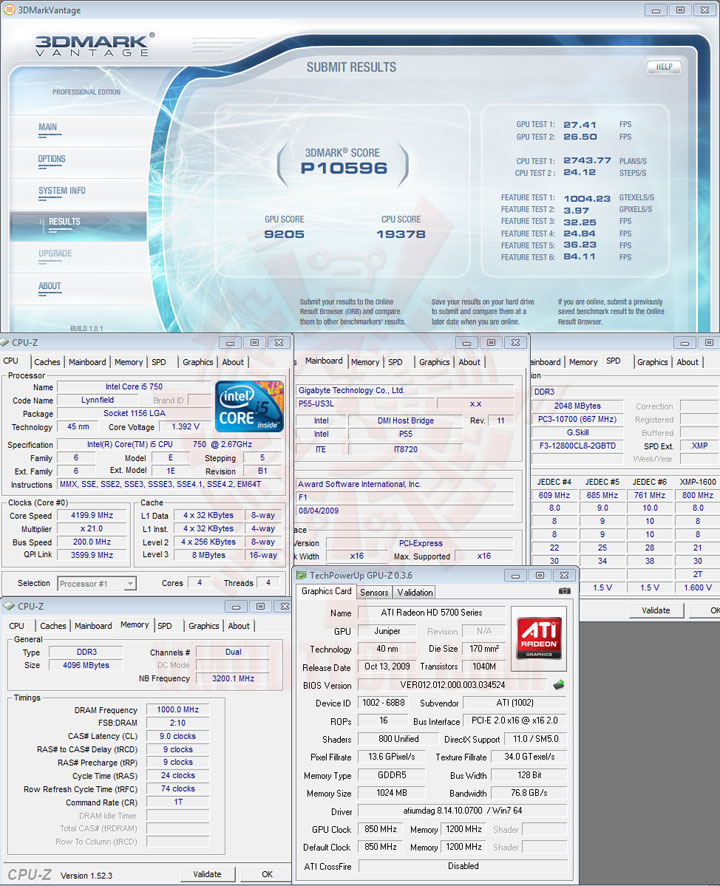

3DMark Vantage

3dmark-vantage

ประกบ Powercolor HD5770 แล้วลงตัวจริงๆ..haha

OverClockability

ผลทดสอบที่ผ่านมาทั้งหมดอาจมีคำถามเกิดขึ้น ถ้าเล่นบัสจะได้รึเปล่า แบบว่าแรมที่มีอยู่ประสิทธิภาพมันเหลือ ไม่มีปัญหาครับจัดให้กันไปอีกซักหน่อย พอหอมปากหอมคอ เซทอัพง่ายๆกับบัส 220 พองามสมราคาค่าตัวเมนบอร์ด

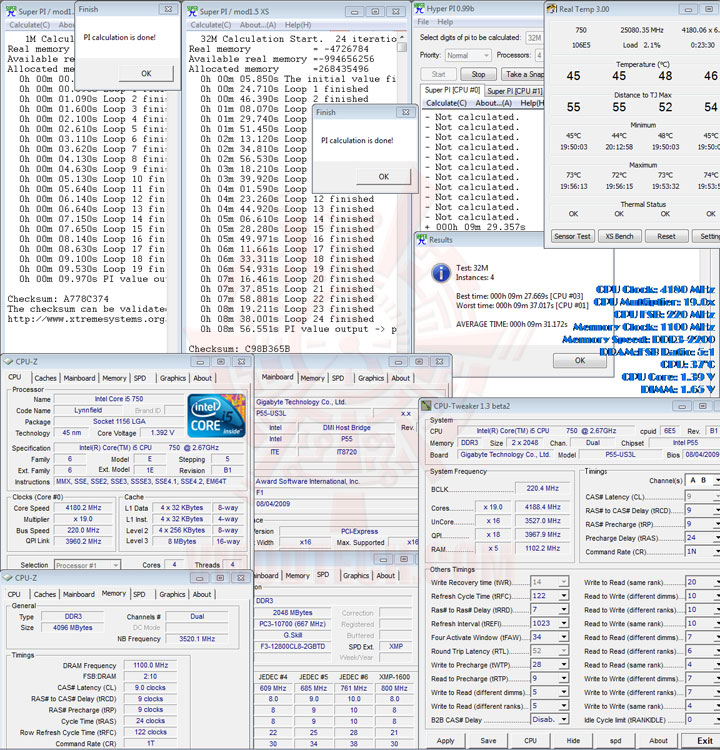

superpi-all220

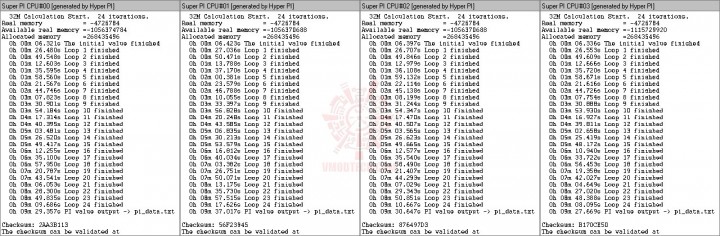

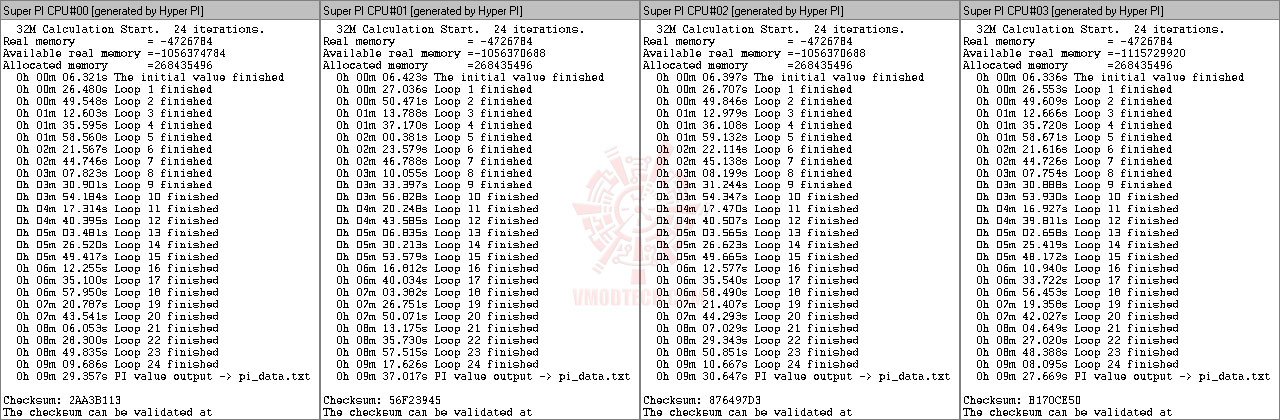

hpi_220

บัส220 ผ่านสบายๆในเวลาที่สั้นลงกว่าเดิม แม้ความเร็วclockลดลง แต่เมมโมรีมันวิ่งเร็วขึ้น

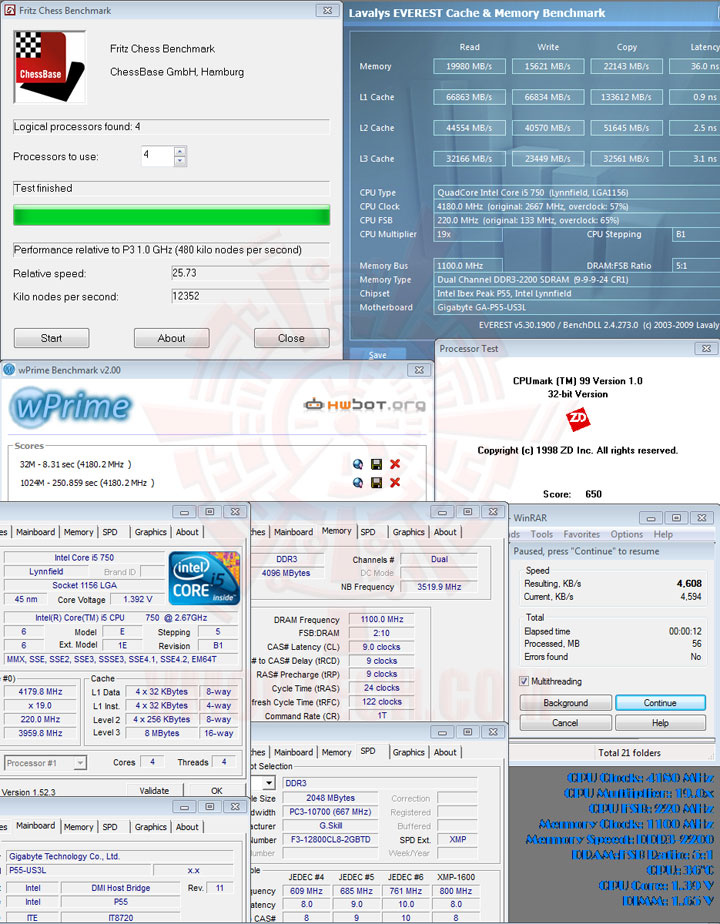

CPUMark99 ,WinRAR ,wPrime ,Fritz Chess &Everest Cache-Memory Benchmark

v-220

เจี๊ยบจริงๆ

Conclusion

box012

จบแล้วครับสำหรับการทดสอบในครั้งนี้ ถูกใจกันบ้างรึเปล่ากับเมนบอร์ด GIGABYTE P55-US3L ราคาเบาๆเพียง 3,590 บาทตัวนี้ ถ้าไม่หลงในรูปลักษณ์หน้าตาที่ต้องสวยงามหรือต้องการพอร์ทเชื่อมต่อและอุปกรณ์ต่างๆบนเมนบอร์ดที่มากกว่านี้ ด้วยจุดประสงค์หลักคือการใช้งานที่งบประมาณมีจำกัดแต่ยังต้องการความแรงในแบบของ LynField core i5 750ก็คงต้องเหลียวมามองเจ้า GIGABYTE P55-US3L ตัวนี้กันบ้างละครับ สำหรับวันนี้ลากันไปก่อน สวัสดีครับ
