MSI Z370 GAMING PRO CARBON AC REVIEW : MSI Z370 GAMING PRO CARBON AC Appearance (2/9)

Article by Nongkoo OverclockTeam On October 6, 2017 30,955 views

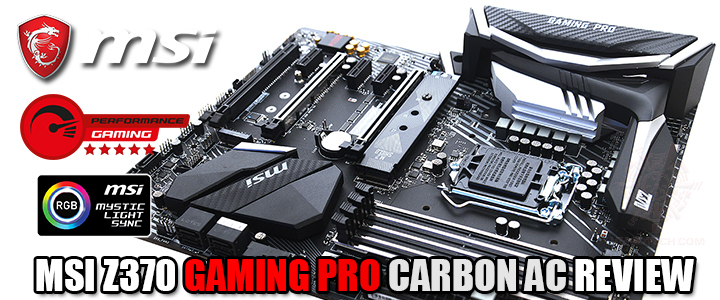

MSI Z370 GAMING PRO CARBON AC REVIEW
 < 1 2 3 4 5 >  Last ›
.

MSI Z370 GAMING PRO CARBON AC Appearance

dsc_4416

ตัวกล่องนี่ดูสวยงามดุดันสมเป็น MSI GAMING ครับ ในซีรี่ย์ CARBON AC

dsc_4424

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc_4427

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สติ๊กเกอร์ สาย SATA 3ชุด บริดจ์ SLI 1ชุด เสาไวไฟ การ์ดไวไฟ Intel Wi-Fi card จัดมาให้เยอะจริงๆ

dsc_4438

ตัวเมนบอร์ดสีดำสนิทสลับด้วยลายคาร์บอน CARBON AC สวยงามมากครับ พรต้อมตัดด้วยบรรดาสล๊อต PCIe ที่เป็น STEEL ARMOR PCI-E slots สีเงินดูแล้วโดดเด่นเพิ่มขึ้นไปอีกครับ

dsc_4444

ตัวเมนบอร์ดขนาด  12 in. x 9.6 in. (30.4 cm x 24.3 cm) ATX Form Factor

dsc_4450

การจัดวางอุปกรณ์ต่างๆดูลงตัวมากครับ ฮีตซิงค์ที่ใหญ่โตเน้นการระบายความร้อนได้เป็นอย่างดี

dsc_4454

Gaming heatsinks ฮีตซิงค์ที่ระบายความร้อนชุดภาคจ่ายไฟทำให้เกิดความเย็นอย่างเต็มประสิทธิภาพและการทำงานของภาคจ่ายไฟเป็นไปอย่างมีเสถียรภาพนั่นเองครับ และตรงฮีตซิงค์ก็จะมีโลโก้ MSI พร้อมลวดลายคาร์บอนเคฟลาพร้อมไฟแสดงผลแบบ RGB ให้อีกด้วยนะครับ

dsc_4460

เฟสไฟทั้งหมดมี 10เฟส TITANIUM CHOKE , DARK CAP , DARK CHOKE ออกแบบมาสำหรับการโอเวอร์คลีอกอย่างเต็มรูปแบบและมีเสถียรภาพครับ รองรับซีพียู Supports 8th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1151

dsc_4467

สล๊อตแรมมีทั้งหมด 4ช่อง DDR4 Boost รองรับแรมสูงสุด สนับสนุน Supports DDR4 4000+(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2667/ 2400/ 2133 MHz Memory ความจุ 64GB ครับ และทั้งหมดเป็น shielded and optimized DDR4 PCB design ให้แบบเต็มๆครับป้องกันอันตรายจากการใช้งาน

dsc_4548

ตรงชิบเซ็ตมีโลโก้ Z370 อยู่ด้วยครับ

dsc_4495

ฮีตซิงค์ชิบเซ็ต Intel® Z370 Chipset ตัวฮีตซิงค์เป็นสีดำลายคาร์บอนเคฟลามีโลโก้ MSI  อยู่ตรงกลางครับและด้านบนจะมีไฟ RGB LED อีกด้วยครับ

dsc_4475

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s ports  รองรับการเชื่อมต่อ 2 x M.2 slots (Key M) - Support up to PCIe 3.0 x4 and SATA 6Gb/s - Support PCIe 3.0 x4 NVMe U.2 SSD with Turbo U.2 Host Card** - M2_1 slot supports 2242/ 2260 /2280/ 22110 storage devices - M2_2 slot supports 2242/ 2260 /2280 storage devices - Intel® Optane™ Memory Ready for all M.2 slots อย่างเต็มรูปแบบ

dsc_4502

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 3 x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes) , 3 x PCIe 3.0 x1 slots และมี STEEL ARMOR PCI-E slots ป้องกันอันตรายจากการหักบิ่นหรืองอของสล๊อตเสริมความทนทานให้แบบบเต็มๆครับ

dsc_4521

ฮีตซิงค์ M.2 เป็น M.2 Shield ป้องกันอันตรายและระบายความร้อนไปในตัวครับ ซึ่ง M.2 มีทั้งหมด 2 x M.2 slots (Key M)

dsc_4511

ระบบเสียงเป็น AUDIO BOOST 4  จัดเต็มด้วยเทคโนโลยี NAHIMIC 2+ เพื่อคอเกมส์มิ่งโดยเฉพาะครับ

dsc_4527

มาดูพาแนลด้านหลังเป็น - 1 x PS/2 keyboard/ mouse combo port ,  2 x USB 2.0 Type-A ports ,  1 x DisplayPort port ,  1 x USB 3.1 Gen2 Type-A port , 1 x USB 3.1 Gen2 Type-C port , 4 x USB 3.1 Gen1 Type-A ports , 1 x HDMI™ port ,  1 x LAN (RJ45) port , 5 x OFC audio jacks ,  1 x Optical S/PDIF OUT connector

dsc_4531

PCB ด้านหลังสีดำสนิทครับ พร้อมมีชุดไฟ LED อยู่ด้านใต้อีกด้วยครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
