New Intel Core i5 "Westmere" CPU integrated graphics platform

...สวัสดีครับ สำหรับวันนี้ก็ถือได้ว่าเป็นฤกษ์งามยามดี ของการก้าวสู่อนาคตกับเทคโนโลยีโปรเซสเซอร์ใหม่ที่เป็นผลผลิตจากทางอินเทล หลังจากที่ได้มีการเปิดตัวโครงสร้าง Nehalem และแพลตฟอร์ม Core i7/i5 ภายใต้เทคโนโลยี 45 นาโนเมตรไปเรียบร้อยแล้ว ก็เรียกได้ว่า ต้องเป็นไปตามเสต็ปการพัฒนาแบบ "Tick tock" ที่จะได้เริ่มมีการ Refresh ไลน์ผลิตภัณฑ์ของซีพียูใน Generation นี้กัน กับเทคโนโลยี 32 นาโนเมตรภายใต้โค้ดเนมการพัฒนา Westmere
...สำหรับวันนี้ ผมขอบอกได้เลยครับว่าเนื้อหาของเราที่จะนำมาเสนอกันกับท่านผู้อ่าน พร้อมทั้งผลการทดสอบแบบไม่ธรรมดากันแน่นอนแต่ก่อนอื่นก่อนใด เรามาดู Product Brief ที่ทางเราได้รับข้อมูลมาจากทาง Intel กันก่อนเลยดีกว่าครับ
...ซีพียูที่ทางอินเทล ได้ทำการเปิดตัวพร้อมกันทั่วโลกในวันนี้ คือซีพียู Next-Gen ของอินเทล Codename ว่า Clarkdale ที่กำลังจะเข้ามาแทนที่ตระกูล Core 2 เดิม ที่ใกล้ที่จะหมดอายุการตลาดลงเต็มทน นั้นก็คือ Core i5 เลขรุ่น 6xx และ Core i3 เลขรุ่น 5xx รวมไปถึงจะมีการเปิดตัว Pentium G6xxx โดยที่ซีพียูทั้งหมดที่ผมได้กล่าวมาที่ทำการเปิดตัวในวันนี้ จะใช้เทคโนโลยีการผลิตขนาด 32 นาโนเมตร รวมไปถึงที่เด็ดและสำคัญที่สุดนั้นก็คือการที่ตัวซีพียูนั้น นอกจากจะรวมเอาชิป Memory controller หรือชิป MCH (Northbridge) ที่จะควบคุมระบบบัสความเร็วสูงจำพวก PCIE x16 ไว้ในตัวซีพียูแล้ว ยังผนวกรวมเอา "กราฟฟิคอินตริเกรต" หรือที่พวกเรามักจะเรียกกันว่า กราฟฟิคออนบอร์ด ไว้ในตัวชิปซีพียูตัวเดียวครับ
ภาพจากเอกสาร News Resource ใน Press room ของ intel.com

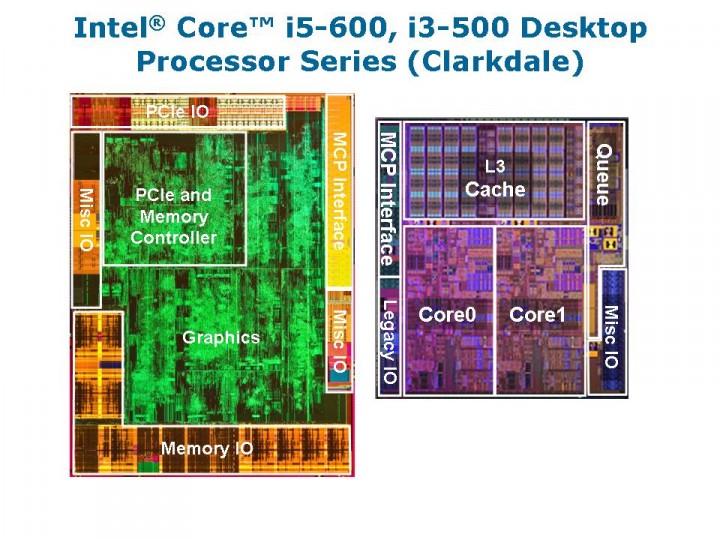

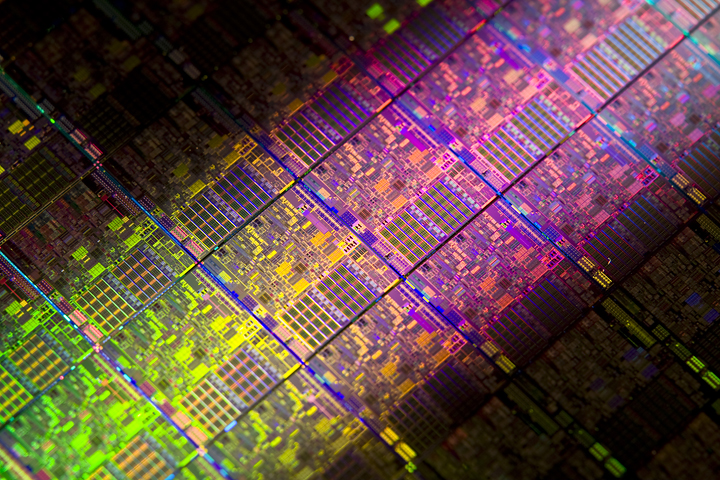

...จากภาพ DIE ของซีพียู เราจะเห็นได้ว่า ตัวชิปซีพียู ในแพคเกจแบบใหม่ของ Core i5/i3 Clarkdale นั้น จะมีการแยก DIE ออกเป็นสองก้อนด้วยกันครับ คือด้านซ้ายมือนั้น จะเป็นก้อนที่ทำหน้าที่ คล้ายกับชิปเซ็ต MCH หรือ Northbridge แบบเก่า คือควบคุมเมมโมรี บัสความเร็วสูง และผนวกรวมเอาตัวประมวลผลกราฟฟิคเข้าไปไว้ในตัวด้วย ส่วนทางด้านขวามือนั้นก็จะเป็น DIE ในส่วนที่เป็นตัวแกนประมวลผลจริงๆ ซึ่งจะมี สองแกน ( Core 0 และ 1) เชื่อมต่อกับ L3 cache ขนาด 4mb ซึ่งดูเหมือนว่าจะถูกหั่นออกจากรุ่นพี่ i5/i7 รุ่นที่ถูกวางไว้ในตลาดระดับที่สูงกว่าอยู่ครึ่งต่อครึ่งเลยทีเดียว และในขณะเดียวกัน ซีพียูรุ่นพี่อย่าง i5/i7 Lynfield ก็ยังไม่มีการแยกชิปควบคุมที่ทำงานคล้าย Northbridge แยก DIE ออกมาแบบนี้ด้วยครับ
ภาพจากเอกสาร News Resource ใน Press room ของ intel.com

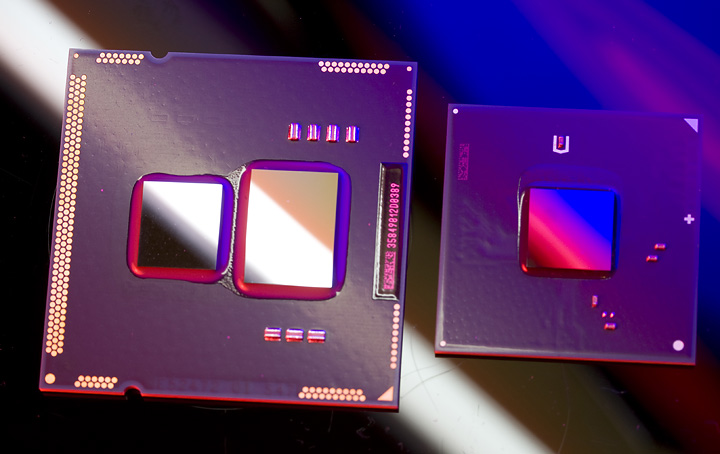

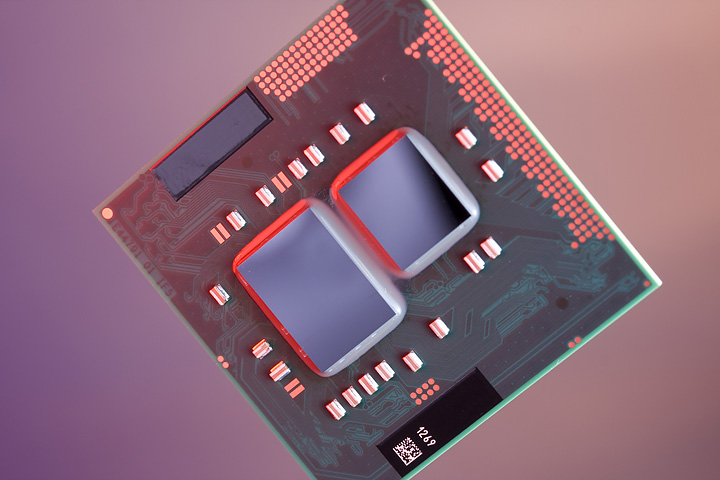

...หน้าตาของตัวชิป Clarkdale ขณะไม่ใส่ Heat spreader (รูปซ้ายมือ) จะเห็นได้ว่ามี DIE สองชุด อยู่บนเพคเกจของซีพียูหนึ่งตัว ส่วนรูปภาพขวามือคือภาพของชิปเซ็ต PCH (Platform Controller Hub) ซึ่งจะเป็นลักษณะชิปเซ็ตที่ใช้งานกับแพลตฟอร์ม 2 chip คือมีซีพียู และชิปเซ็ต แทนที่จะเป็นแพลตฟอร์มแบบ 3 chip ที่ซึ่งจะมี CPU MCH และ ICH อยู่ใน 1 ระบบ อย่างที่เราคุ้นเคยกันนั้นเอง

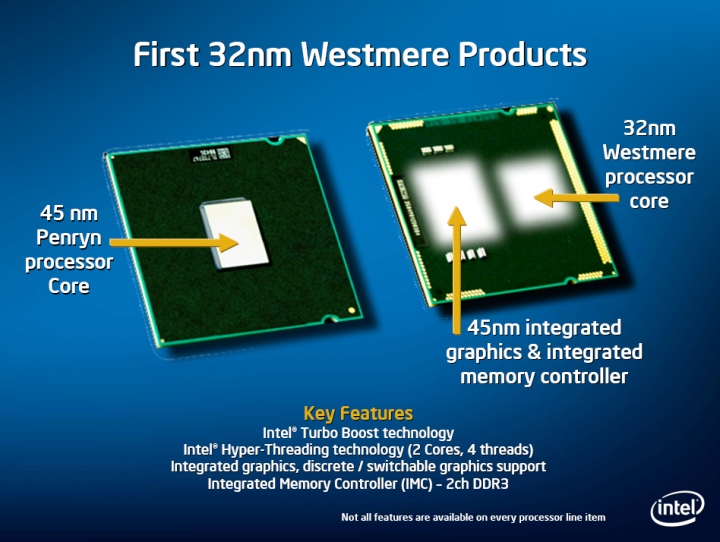

...ความลับอีกอย่างหนึ่งของเทคโนโลยี 32 นาโนเมตรครับ คือตัว DIE ที่แยกออกมาเป็น IGP ในตัวซีพียูนั้น ถูกผลิตขึ้นด้วยเทคโนโลยี 45 นาโนเมตร !

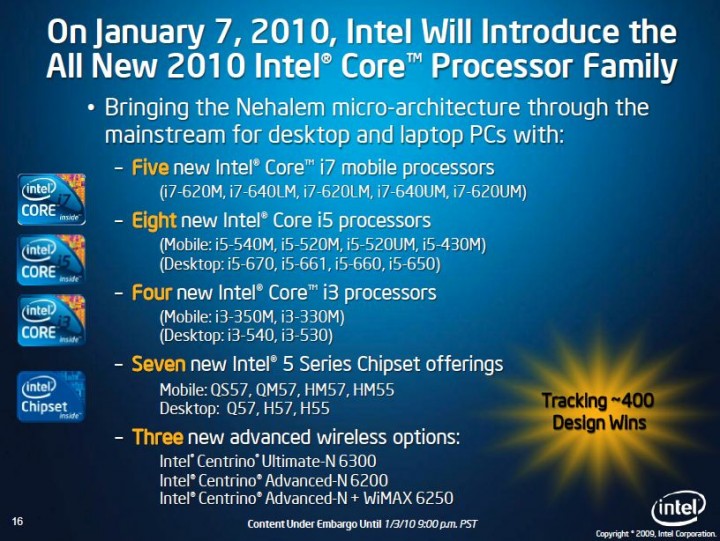

*slide show จากเอกสาร press release ใน pressroom ของ intel.com
...ณ วันนี้ อินเทลให้ข้อมูลไว้ว่า จะมีซีพียูที่กำลังจะทยอยเปิดตัว รวมไปถึง chipset และ platform ใหม่ๆ รวมไปถึงโมบายซีพียูที่จะยืนพื้นอยู่บนโค้ดเนท Westmere ทั้งหมด (ที่มีกราฟฟิคอินตริเกรต) เราจะมาโฟกัสกันตรงที่ i5 และ i3 กันนะครับสำหรับวันนี้
Intel Core i5 6xx & 6x1 series

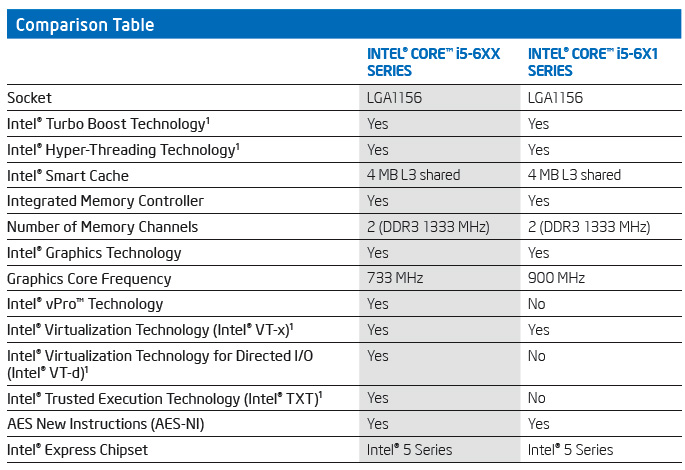

*ภาพจากเอกสาร Product Brief Intel Core i5
...มาเริ่มต้นกันที่ Core i5 ที่จะมาในรุ่น 6xx และ 6x1 โดยสองรุ่นนี้ จะยังคงเป็นซีพียูในแพคเกจแบบ LGA1156 แต่จะมาในรูปแบบของซีพียู Dualcore ที่ผนวกกับเทคโนโลยี Hyper Threading จึงทำให้มีแกนประมวลผลเสมือน ถึง 4 แกน ด้วยกัน พร้อมกับ Level 3 Cache ขนาด 4mb และที่สำคัญ ทั้งสองรุ่นนั้นเป็นซีพียูที่มี Memory Controller และ Integrated Graphic ในตัว ทำงานร่วมกับแพลตฟอร์มชิปเซ็ต Intel 5 series (ตระกูล P55) โดยที่ซีพียูที่มี Processor Number ลงท้ายด้วยเลขกลมๆ (6xx) นั้นจะหมายถึงรุ่นที่มีความเร็วของ Graphic core มาตรฐาน คือ 733 Mhz ส่วนรุ่นที่ลงท้ายด้วยเลข 1 เช่น 6x1 ก็จะมีความเร็ว Graphic core มาให้ที่ 900Mhz แต่ว่าในรุ่น 6x1 นั้น จะไม่รองรับเทคโนโลยี VT-d ซึ่งเป็นการทำ Virtualization ขั้นสูงที่จะมีความปลอดภัยมากยิ่งขึ้น ส่งผลให้ไม่รอบรับกับมาตรฐาน Intel TXT (Trusted execution technology) ดัง chart ด้านบนนั้นเองครับ
ภาพจากเอกสาร News Resource ใน Press room ของ intel.com
Intel Core i3 5xx series

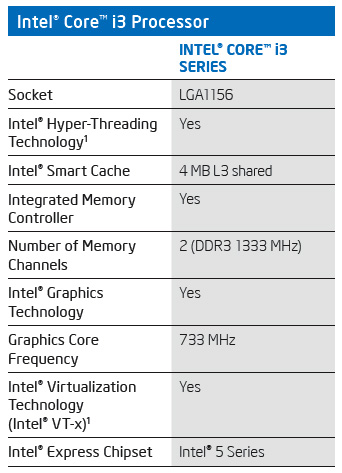

*ภาพจากเอกสาร Product Brief Intel Core i3
...ในส่วนของ Core i3 นั้นรายละเอียดยิบย่อยส่วนใหญ่ก็จะเหมือนกับ Core i5 ที่ผมได้กล่าวมาเมื่อสักครู่ครับ L3 ก็จะยังไม่ถูกตัดไป (4mb เหมือนเดิม) แต่จะถูกตัดฟีเจอร์บางประการที่ไม่จำเป็นสำหรับผู้ใช้ระดับเริ่มต้น อย่างเช่น VT-d รวมไปถึงจะไม่มีฟีเจอร์ Turbo boost ใน Core i3 ด้วยนั้นเอง แต่ความเร็วของกราฟฟิคนั้นจะยังคงอยู่ที่ 733mhz เท่าเดิมครับ
ภาพจากเอกสาร News Resource ใน Press room ของ intel.com
Intel Pentium G6xxx

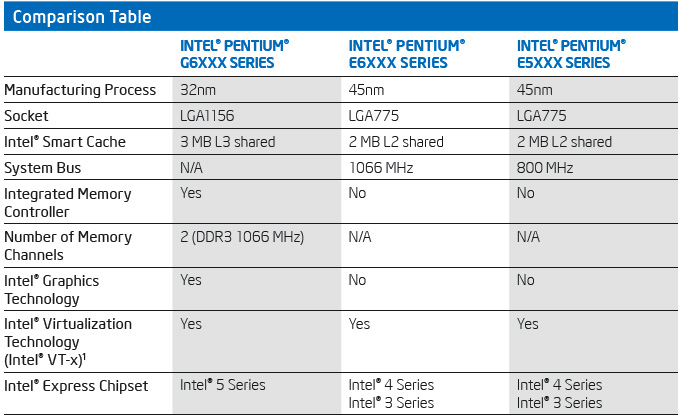

*ภาพจากเอกสาร Product Brief Intel Core i3
...Pentium G6xxx series นั้น เป็นอีกหนึ่งผลผลิตจากโครงสร้าง Nehalem รุ่นเล็กสุดท้อง ใช้แพคเกจแบบ LGA1156 เช่นเดียวกับ Core i3 และ i5 รวมไปถึงเทคโนโลยีการผลิตแบบ 32 นาโนเมตร และมีเมมโมรีคอนโทรลเลอร์ในตัว (รองรับแค่ DDR3 1066mhz เท่านั้น) รายละเอียดที่สำคัญอีกอย่างก็คือ ใน Nehalem เวอร์ชั่นที่ขายในชื่อของ Pentium นี้ จะถูกตัด L3 cache ลงเหลือเพียงแค่ 3mb และจะไม่มีเทคโนโลยี Turbo boost และ Hyper threading แต่ที่แน่ๆก็คือ สามารถทำงานร่วมกับชิปเซ็ตตระกูล 5 ได้อย่างแน่นอนครับ
ตารางด้านล่างนี้ เป็นตารางสรุปเบื้องต้น จากข้อมูลที่ผมมีอยู่ทั้งหมด มาให้ท่านผู้อ่านได้ลองเปรียบเทียบ ซีพียูระดับ Mainstreme และ Entry level ที่กำลังจะเข้ามาเขย่าวงการ ในวันข้างหน้าครับ
Clock (Ghz) | GPU clock (Mhz) | Turbo Mode | TDP(Watt) | Memory Support | L3 Cache | Core/Threads | |
Core i5 670 | 3.46 Ghz | 733 | Yes | 73 | x2 DDR3 -1333 | 4 | 2/4 |
Core i5 661 | 3.33 Ghz | 900 | Yes | 87 | x2 DDR3 -1333 | 4 | 2/4 |
Core i5 660 | 3.33 Ghz | 733 | Yes | 73 | x2 DDR3 -1333 | 4 | 2/4 |
Core i5 650 | 3.2 Ghz | 733 | Yes | 73 | x2 DDR3 -1333 | 4 | 2/4 |
Core i3 540 | 3.06Ghz | 733 | No | 73 | x2 DDR3 -1333 | 4 | 2/4 |
Core i3 530 | 2.93Ghz | 733 | No | 73 | x2 DDR3 -1333 | 4 | 2/4 |
Pentium G6950 | 2.8 Ghz | 533 | No | 73 | x2 DDR3 -1066 | 3 | 2/2 |

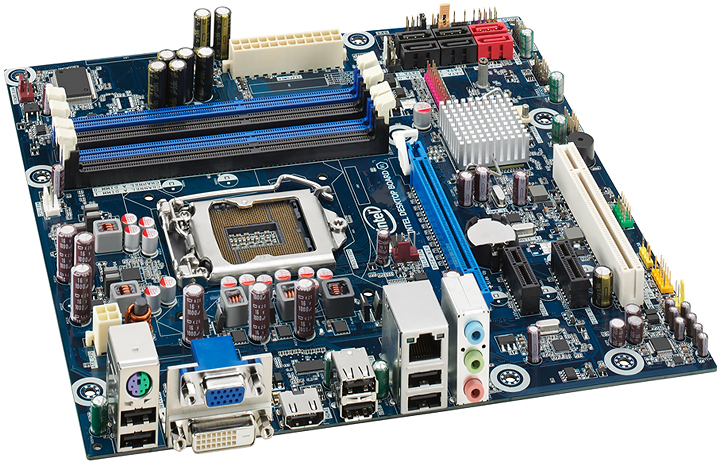

Intel DH55TC 'Tom Cove' Board
ภาพจากเอกสาร News Resource ใน Press room ของ intel.com
...เมนบอร์ดอีกรุ่นหนึ่งสำหรับ Socket 1156 ชิปเซ็ต "H55" ที่ซึ่งจะสามารถทำงานร่วมกับซีพียู Core i5/i3 รุ่นใหม่ที่มีกราฟฟิคอินตริเกตได้อย่างสมบูรณ์แบบ ดูแล้วน่าสนใจเลยทีเดียวครับ มีพอร์ตครบครันตั้งแต่ VGA DVI ไปจนถึง HDMI เลยทีเดียว
ภาพจากเอกสาร News Resource ใน Press room ของ intel.com

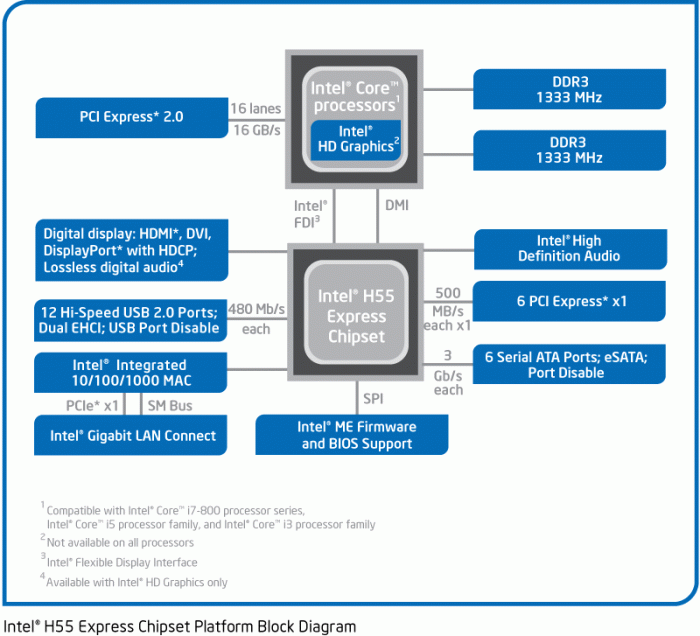

...Block diagram ของชิป H55 ใหม่จากทางอินเทล จะเห็นได้ว่า ชิปเซ็ต PCH นั้นจะทำหน้าที่เป็นเพียงแค่ส่วนควบคุมระบบบัสความเร็วต่ำ และพอร์ตเชื่อมต่อ I/O กับมัลติมีเดียต่างๆเพียงเท่านั้น โดยที่ภาระหนักๆอย่างเช่น PCIE 16x หรือ Memorycontroller จะถูกโยนลงไปรวมกับแพคเกจของซีพียูหมดแล้ว

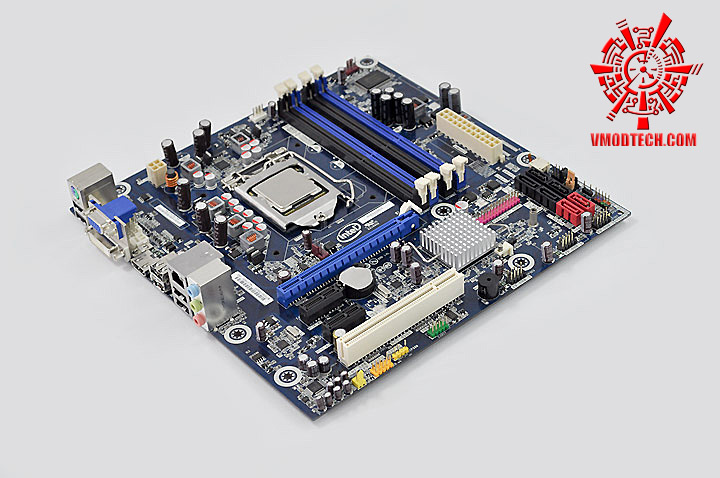

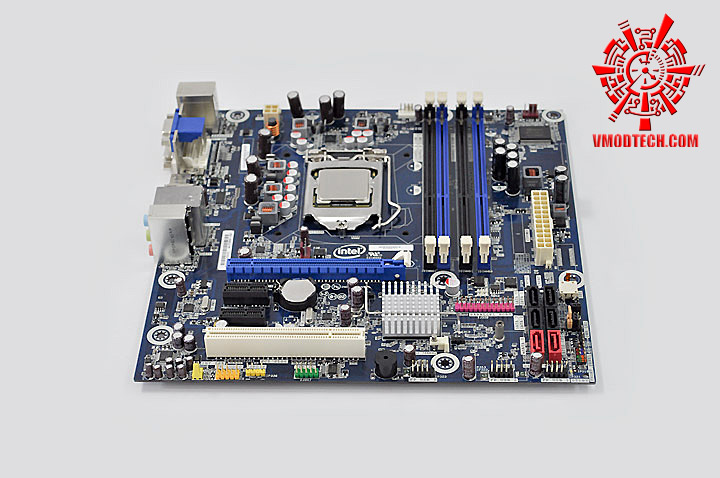

รูปร่างหน้าตา ตัวจริงของเจ้า Tom Cove ครับ
รูปชุดนี้ เป็นรูปผลิตภัณฑฺ์จริงที่ทางเราได้รับมาทำการทดสอบ
เมนบอร์ดมาในแนวของ Micro ATX มีสลอตมาให้อย่างเพียงพอเท่านั้น ไม่มีลูกเล่นหวือหวามากนัก

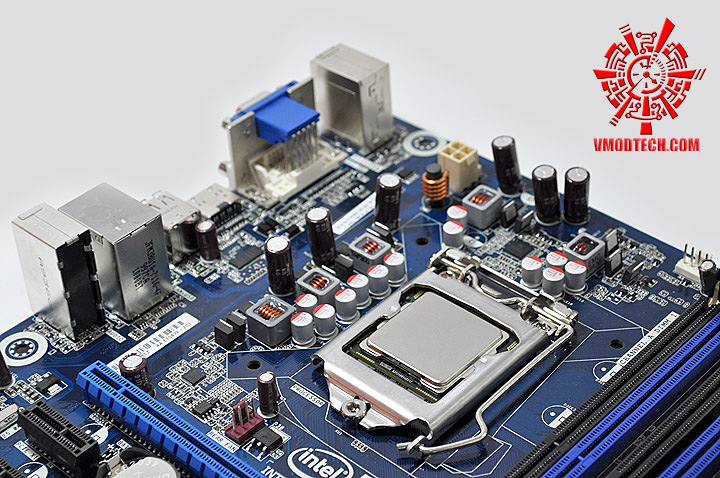

ภาคจ่ายไฟก็ไม่ได้ยิ่งใหญ่อะลังการอะไร แต่นี่แหละครับ คือเคล็ดลับของความประหยัดไฟสุดขั้วของเมนบอร์ดออริจินัลจาก Intel

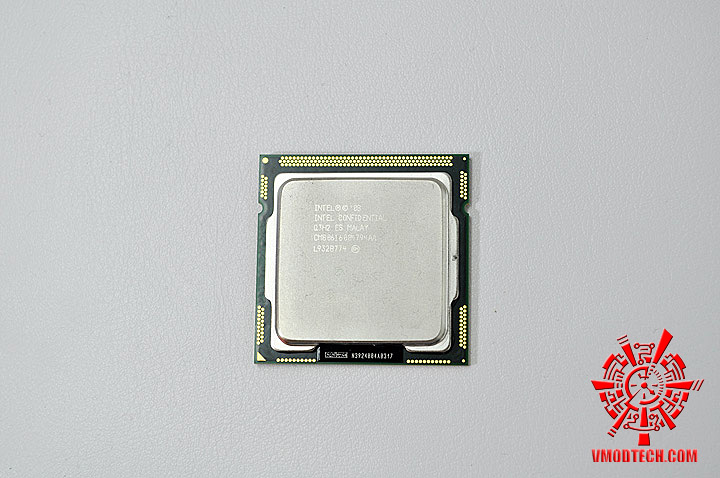

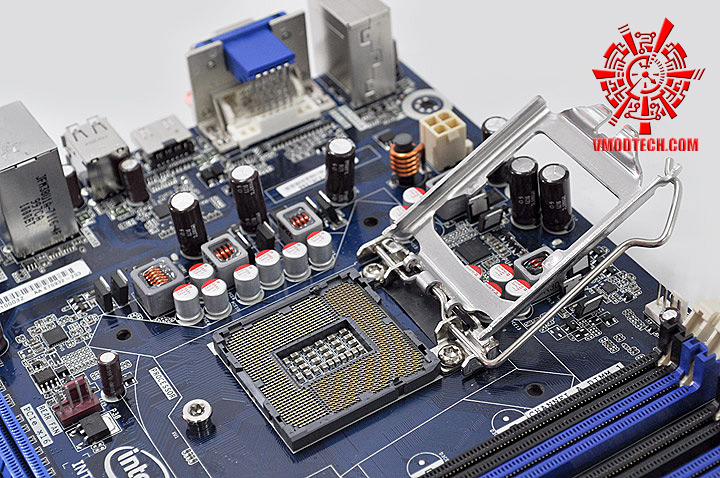

ซอกเก็ตเดิมๆที่คุ้นเคย LGA1156

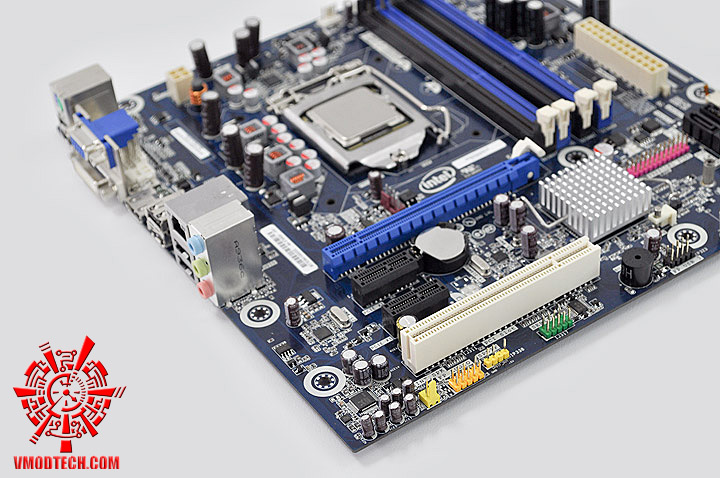

...Slot PCI-e 16x เพียงสลอตเดียว เพราะเนื่องมาจากตัวคอนโทรลเลอร์ PCIE นั้นถูกบรรจุอยู่ในตัวซีพียู ซึ่งจะสามารถควบคุม PCIE 16x ได้เพียง 1 ช่องเท่านั้น ซึ่งถ้าหากจะมีความเป็นไปได้ว่าจะใส่ PCIE 16x เพิ่มอีก ทางผู้ผลิต M/B ก็อาจจะหาชิปควบคุมอย่างอื่น มาใส่เพิ่มกันเข้าไปครับ (รายละเอียดเหล่านี้ศึกษาได้จาก Block diagram ด้านบน)
...กล่าวคือ ตัวชิปเซ็ต H55 ก็จะทำหน้าที่เพียง ควบคุมเรื่องของพอร์ต I/O หรือ Storage ทั้งหลาย รวมไปถึงบัสความเร็วต่ำทั้ง PCIE 1x และ PCI มาตรฐาน จึงทำให้มันทำหน้าที่ คล้าย Southbridge และเป็นที่เข้าใจกันว่า Northbridge ก็ได้ถูกบรรจุลงไปในตัวซีพียู เรียบร้อยแล้ว

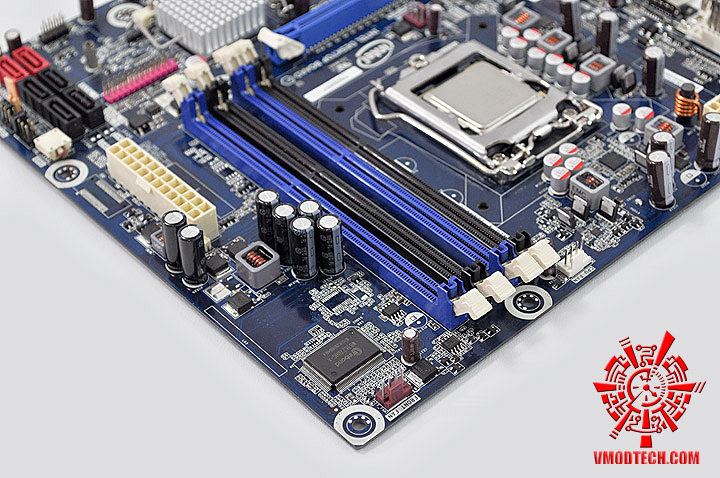

...เนื่องจากแพลตฟอร์ม LGA1156 นั้นตัวซีพียูจะมีข้อจำกัด รองรับเมมโมรีได้ตามที่ตัว Memory controller ในตัวจะรองรับ อย่างเช่น Pentium G6xxx ก็จะรองรับ DDR-3 1066 แต่ใน Core i3/i5 ก็จะรองรับบัสถึง 1333 ครับ แต่ซีพียูทุกรุ่นในแพลตฟอร์มนี้ รองรับการทำ Dual chanel ของเมมโมรี

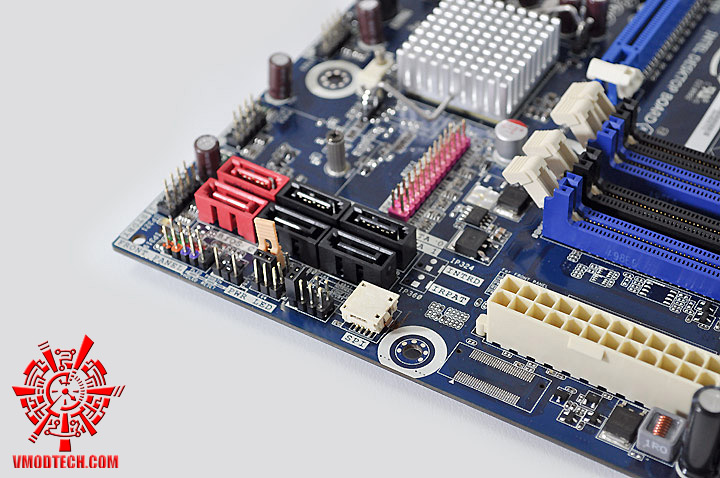

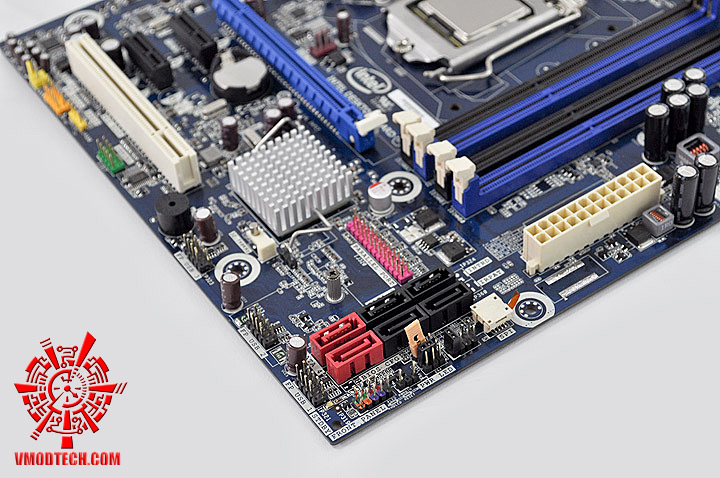

...พื้นที่คับแคบมากจนกระทั่งต้องนำสายสำหรับ Front panel จำพวกสวิชเปิดปิด มาไว้บริเวณใกล้ๆกับ SATA และแน่นอนครับตามสไตล์อินเทล ไม่มี IDE+Floppy Drive Port หลงเหลือมาให้ใช้งานอีกต่อไปแล้วนะครับ

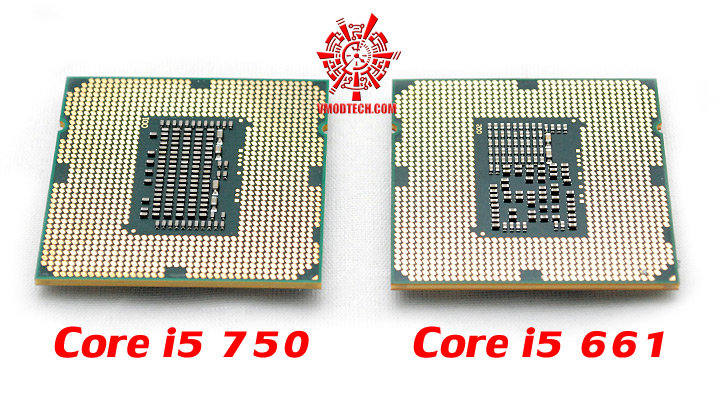

รูปร่างก็ต่างกันเล็กน้อย ตรงบริเวณใต้ท้องซีพียู เช่นเคยครับสำหรับการเปลี่ยนแปลงรุ่นแต่ไม่เปลี่ยนซอกเก็ตแต่ละครั้ง
เมื่อลงไปอยู่ในหลุม เอ้ย ในซอกเก็ตของมัน จะสังเกตว่าขนาดนั้นไม่ได้ใหญ่และดูแข็งแรงเหมือน LGA1366 ครับ
...ถัดจาหน้านี้ไป ก็จะเป็นผล Benchmark ต่างๆ ซึ่งก็ต้องยกเครดิตให้กับท่าน Venom-Crusher ที่เป็นผู้ทดสอบตลอดทุกการทดสอบหฤโหดของเราครับ
CPU-Z Core i5 661
CPU-Z Core i5 750
...Core i5 750 ที่มีความเร็ว Default ที่ต่ำกว่า 661 (3.33 กับ 2.67Ghz) แต่ L2 ของ 750 นั้นมากกว่าถึงเท่าตัวเดียวทีเดียว ( 4 กับ 8mb)
...สังเกตกันอย่างผ่านๆอาจจะไม่ถึงแก่นครับสำหรับซีพียูชื่อเดียวกัน แต่คนละยุค คนละกระบวนการผลิตกัน สิ่งที่แตกต่างกันชัดเจนที่สุดก็คือเทคโนโลยีในการผลิตระหว่าง 45 กับ 32 นาโนเมตร ของ Core i5 661 และกราฟฟิคอินตริเกรตของ Core i5 661 ดังภาพด้านขวามือ
Graphics Driver
นอกจากนี้ แพลตฟอร์มใหม่ และเมนบอร์ดใหม่ ก็มาพร้อมกับ ไดร์เวอร์ที่ฉลาด ไม่แพ้ไดร์เวอร์ชื่อดังจากค่ายสีเขียวจำพวก Forceware หรือ ATi Catalyst คือสามารถปรับค่าทั้งพวก Colormanagement หรือ Set Multidisplay มาตรฐานได้อย่างง่ายๆรวมไปถึงการตั้ง Hot key เพื่อทำการหมุน กลับจอ หรือเปิดตัว Control panel ออกมา
Test Bed

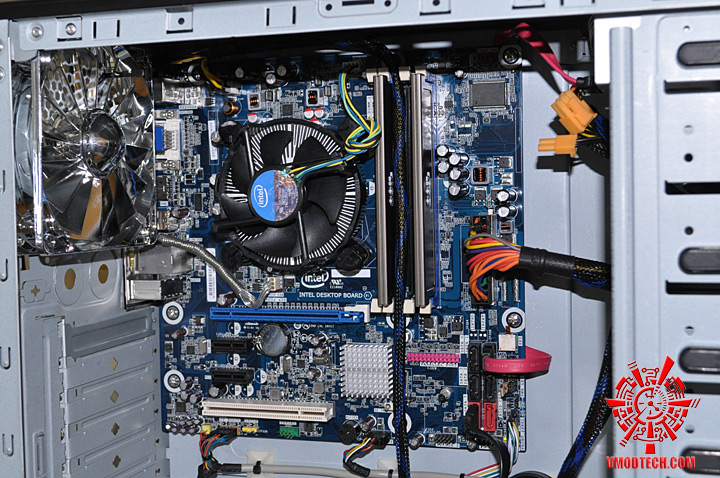

...ในการทดสอบในครั้งนี้ เราจะทำการทดสอบแบบจำลองการใช้งานจริง ในเคสจริงปิดฝาเคส ที่ไม่ใช่ Test bed ลอยๆแบบที่เราเคยทำๆกันมา เพื่อให้ได้อุณหภูมิที่แท้จริงในขณะการทำงาน ซึ่งงานนี้ก็ต้องยกความดีให้กับทางร้านเจได ที่ช่วยเอื้อเฟื้อบรรจงจัดประกอบซิสเต็มชุดนี้ ลงในเคส และจัดการเก็บสายไฟอย่างเรียบร้อยและสวยงามดังภาพ ก็ต้องขอขอบคุณมา ณ ทีนี้ด้วยนะครับ ใครที่อยากได้คอมพิวเตอร์ประกอบเก็บสายเนียนๆแบบนี้ ก็ไปซื้อฮาร์ดแวร์ประกอบที่ร้านเจได ทางเจ๊บ๊วยบอกมาว่าไม่จำเป็นต้องซื้อหมดทุกชิ้นที่ร้านของเขา ก็จะประกอบแบบนี้ให้ฟรีด้วยครับ ! หากแวะเวียนไปซื้ออุปกรณ์คอมพิวเตอร์ที่ร้านเจได ก็แสดงตนสักหน่อยก็แล้วกันว่าเป็นสมาชิกเว็บของเรา ไม่ต้องบอกชื่อเสียงเรียงนามอะไรก็ได้ เจ๊บ๊วยใจดี จัดให้ครับ !!
...การทดสอบ จะแบ่งออกเป็นสามแบบเพื่อทดสอบเปรียบเทียบประสิทธิภาพและความร้อนจริงในขณะทำงาน คือ
1. ทดสอบด้วยซีพียู Core i5 661 ด้วยกราฟฟิค Integrated
2. ทดสอบด้วยซีพียู Core i5 661 ด้วยกราฟฟิคการ์ดแยก Geforce GT220
3. ทดสอบด้วยซีพียู Core i5 750(ไม่มีกราฟฟิคในตัว เป็นซีพียู 4 คอร์แท้) ด้วยกราฟฟิคการ์ดแยก Geforce GT220
และนอกจากนี้ในตอนท้ายบทความ ก็ยังมีการทดสอบแบบ Overclock กับระบบระบายความร้อนด้วยน้ำ แบบเบาๆมาให้ชมกันด้วยครับ
มาว่ากันด้วยอุปกรณ์ที่เราใช้ในการทดสอบร่วมกับซีพียู Core i5 661 และเมนบอร์ด Tomcove ก็มีดังนี้ครับ
Memory Geil 2GB *2 (DDR1333)
การ์ดจอ สำหรับเทียบทดสอบแบบการ์ดจอแยก nVidia Geforce GT220
.
SYSTEM | |
CPU | Intel Core i5 661, Intel Core i5 750 |
MAINBOARD | Intel DH55TC |
MEMORY | Geil DDR1333 PC10700 9-9-9-24 2GB*2 |
GRAPHIC CARD | Nvidia GT220 1GB GDDR3 @ Default Speed |
POWER SUPPLY | PowerX 520W |
CPU COOLER | Stock Heatsink |
HARDDISK | WD Caviar Green 500GB (WD5000AACS) |
SOFTWARE | |
OS | Windows 7 Ultimate 32bit |

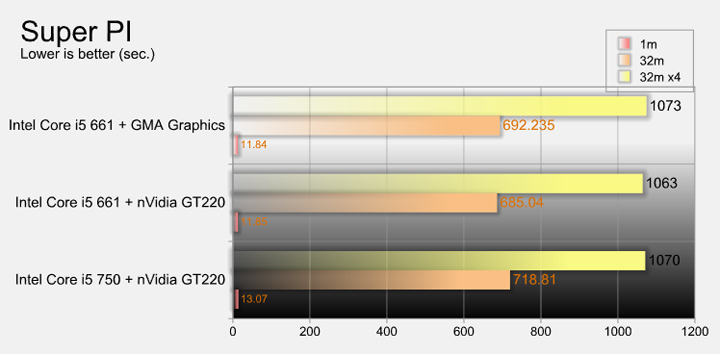

Super PI 1m & 32M
...Benchmark ที่นัก Overclock ทั่วโลกรู้จักกันดี กับโปรแกรมคำนวณค่า PI ในคอมพิวเตอร์ ที่จะสามารถแสดงผลออกมาเป็นผลลัพธ์และจับเวลาที่ใช้ในการคำนวณ ในการทดสอบเราทำการทดสอบทั้งการคำนวณในหลัก 1 ล้านตำแหน่ง และ 32x4 ล้านตำแหน่ง (แบบ 4 Thread ) เนื่องจาก Super PI นั้นเป็นโปรแกรมแบบ Single Thread
...จะสังเกตได้ว่า เวลาที่สามารถทำได้นั้น Core i5 ตัวใหม่ที่มีความเร็วสูงกว่า แต่ L3 Cache ต่ำกว่า และจำนวน Core น้อยกว่า ก็สามารถทำเวลาได้ค่อนข้างดีกว่า Core i5 750 อยู่พอสมควร
