Intel Foundry ได้รับคำสั่งซื้อชิป 18A จาก Microsoft สำหรับตัวเร่งความเร็ว Maia 2
Intel ได้รับคำสั่งซื้อจำนวนมากจาก Microsoft ซึ่งทำให้ Intel Foundry ได้รับความไว้วางใจจากลูกค้าภายนอก Charlie Demerjian จาก SemiAccurate และผู้ใช้ X @Jukanlosreve รายงานว่า Microsoft จะผลิตชิป Maia 2 ที่ Intel Foundry โดยใช้กระบวนการ 18A หรือ 18A-P โหนด 18A-P นี้พัฒนาต่อยอดจาก 18A ของ Intel ด้วยการผสานรวมเทคโนโลยี RibbonFET และ PowerVia รุ่นที่สอง มอบประสิทธิภาพและประสิทธิภาพการใช้พลังงานที่ดีขึ้น การปรับปรุงเหล่านี้ประกอบด้วยส่วนประกอบแรงดันไฟฟ้าเกณฑ์ต่ำที่ได้รับการออกแบบใหม่ องค์ประกอบที่ปรับแต่งเพื่อลดการรั่วไหล และข้อกำหนดความกว้างของริบบิ้นที่ปรับปรุงใหม่ ซึ่งทั้งหมดนี้มุ่งเป้าไปที่การเพิ่มประสิทธิภาพการวัดประสิทธิภาพต่อวัตต์ สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับตัวเร่งความเร็ว AI ที่ใช้ในศูนย์ข้อมูล ซึ่งต้องการประสิทธิภาพสูงเนื่องจากมีหน่วยประมวลผลจำนวนมาก

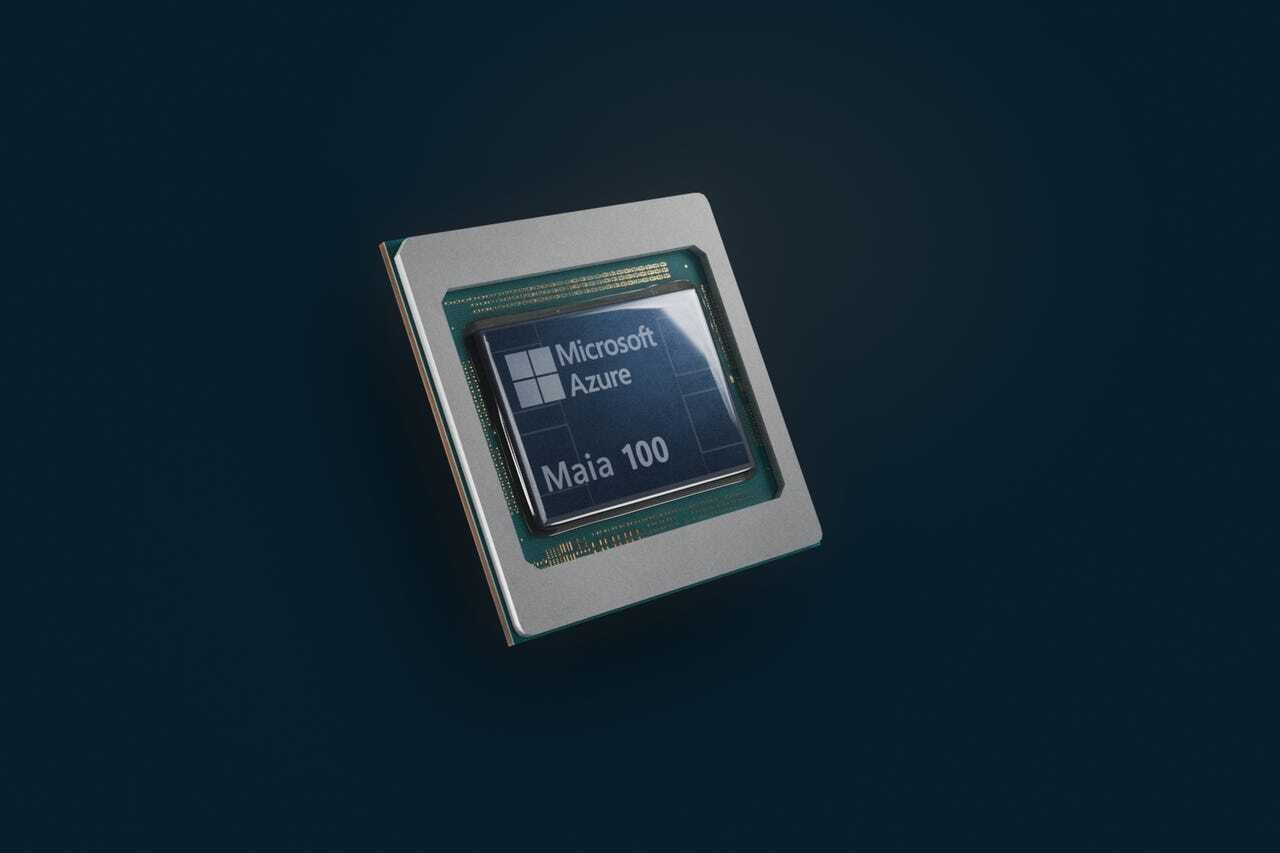

Microsoft อาจย้ายสายการผลิตเครื่องเร่งความเร็ว Maia ในอนาคตหลังจาก Maia 2 ไปที่ Intel Foundry หากโครงการ Maia 2 ประสบความสำเร็จ พวกเขาวางแผนที่จะใช้โหนดขั้นสูงของ Intel ต่อไป ขอแจ้งให้ทราบว่าชิป Maia 100 รุ่นแรกของบริษัทผลิตโดยใช้กระบวนการ N5 ของ TSMC และเทคโนโลยี CoWoS-S interposer ชิปเหล่านี้มีขนาด 820 ตารางมิลลิเมตร และทำงานที่ TDP 500 วัตต์ โดยมีกำลังขับสูงสุดที่ออกแบบไว้ที่ 700 วัตต์ ชิปเหล่านี้ประกอบด้วยหน่วยความจำ HBM2E ขนาด 64 GB ให้แบนด์วิดท์ 1.8 TB/s และแคช L1/L2 ขนาด 500 MB ชิปเหล่านี้มีประสิทธิภาพเทนเซอร์สูงสุดที่ 3 PetaOPS ที่ความแม่นยำ 6 บิต, 1.5 PetaOPS ที่ 9 บิต และ 0.8 PetaFLOPS สำหรับ BF16 ตัวเลือกการเชื่อมต่อได้แก่แบนด์วิดท์เครือข่ายแบ็กเอนด์ 600 GB/s ผ่านพอร์ต 400GbE จำนวน 12 พอร์ตและแบนด์วิดท์โฮสต์ 32 GB/s ผ่าน PCIe Gen 5 x8
หากโครงการ Maia 2 ประสบความสำเร็จในด้านผลผลิตสูงและการตอบสนองที่รวดเร็ว Microsoft อาจพิจารณาใช้โหนดขั้นสูงอื่นๆ ของ Intel ซึ่งอาจรวมถึง 18A-PT และ 14A กระบวนการ 18A-PT ของ Intel ได้รับการออกแบบมาสำหรับแอปพลิเคชัน AI และ HPC ที่ต้องการสถาปัตยกรรมมัลติไดขั้นสูง เทคโนโลยีนี้ช่วยเพิ่มประสิทธิภาพและประสิทธิผลของโหนด 18A-P ด้วยการปรับปรุงบรรจุภัณฑ์เฉพาะทาง คุณสมบัติหลักประกอบด้วยชั้นเมทัลไลเซชันแบ็กเอนด์ที่ได้รับการออกแบบใหม่ ความสามารถในการเชื่อมต่อแบบ through-silicon via สำหรับการเชื่อมต่อแบบแนวตั้งผ่านทะลุและแบบ die-to-die และการรองรับอินเทอร์เฟซการเชื่อมต่อแบบไฮบริดขั้นสูงที่มีขนาดพิทช์ที่สามารถแข่งขันได้ การปรับปรุงเหล่านี้ช่วยให้สามารถผสานรวมชิปเล็ตที่ปรับขนาดได้สูง ดังนั้น Microsoft จึงสามารถใช้บรรจุภัณฑ์ขั้นสูงได้ในอนาคตเช่นกัน
