ASROCK X299M Extreme4 LGA-2066 Review

/ บทความโดย: tpp , 04/04/2018 22:56, 31,570 views / view in EnglishEN
«»
Share

Motherboard Appearance

tpp 3126 ASROCK X299M Extreme4 LGA 2066 Review

tpp 3127 ASROCK X299M Extreme4 LGA 2066 Review

กล่องบรรจุ X299M Extreme 4 นั้นจะมีขนาดเล็กตามขนาดมาเธอร์บอร์ด สีสรรออกแบบมาด้วยโทนสีน้ำเงินตัดกับสีดำ ด้านหลังก็จะมีรายละเอียดสำคัญๆของบอร์ดอธิบายมาให้เข้าใจกันครับ

tpp 3128 ASROCK X299M Extreme4 LGA 2066 Review

tpp 3129 ASROCK X299M Extreme4 LGA 2066 Review

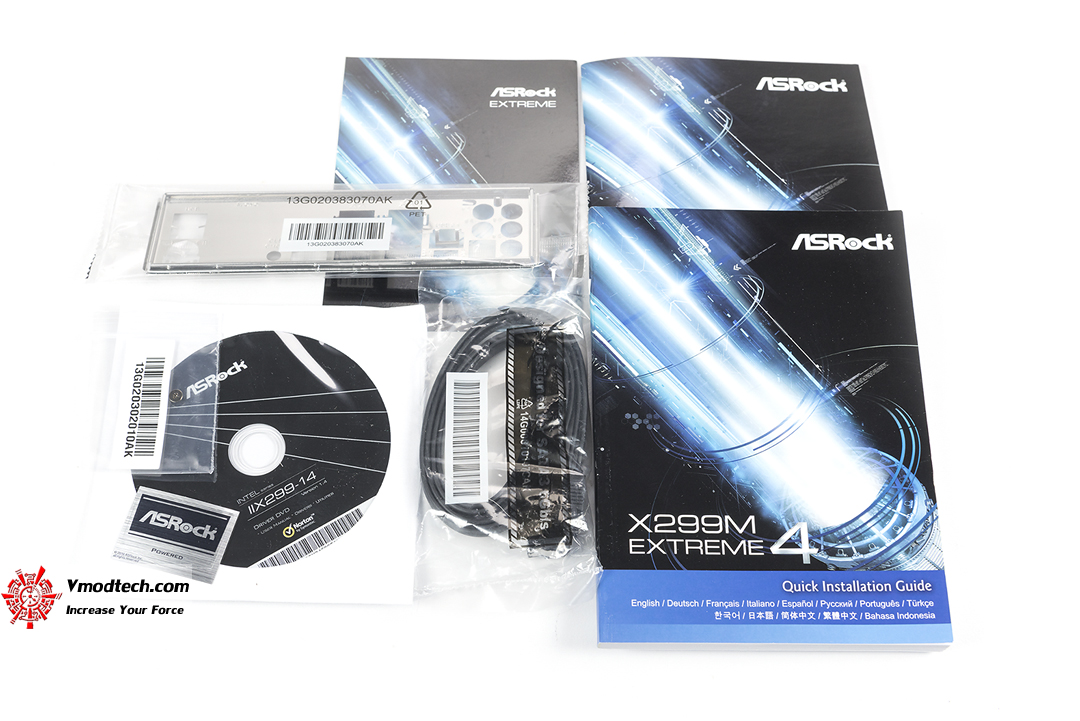

บรรดาสายต่างๆรวมถึงคู่มือ แผ่น Driver ที่แถมมาให้ในกล่อง

tpp 3130 ASROCK X299M Extreme4 LGA 2066 Review

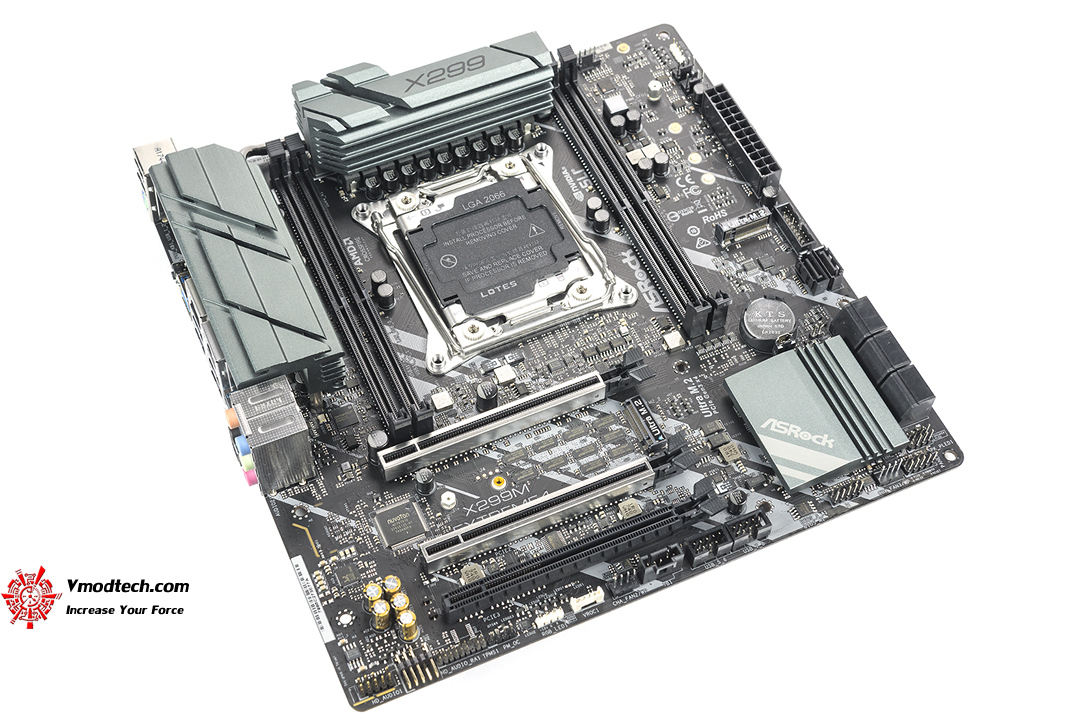

หน้าตาบอร์ดแบบเต็มๆครับ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

tpp 3133 ASROCK X299M Extreme4 LGA 2066 Review

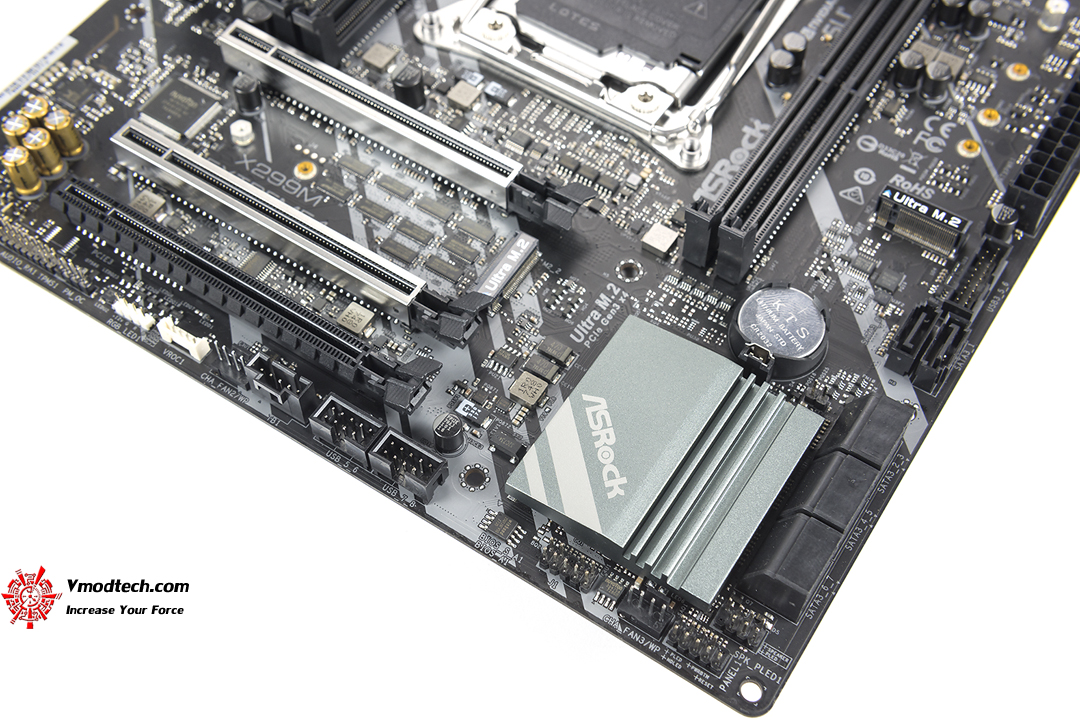

บริเวณสล๊อด PCIe นั้นได้วางมาจำนวน 3 ช่อง ซึ่งหากคุณติดตั้งซีพียูร่วมกับ 44 เลน, PCIE1/PCIE2/PCIE3 จะทำงานที่ x16/x16/x4. หากคุณติดตั้งซีพียูร่วมกับ 28 เลน, PCIE1/PCIE2/PCIE3 จะทำงานที่ x16/x8/x4. หากคุณติดตั้งซีพียูร่วมกับ 16 เลน, PCIE1/PCIE2/PCIE3 จะทำงานที่ x16/x0/x4 หรือ x8/x8/x4. รองรับ NVMe SSD แบบเดียวกับบูตดิสก์

tpp 3134 ASROCK X299M Extreme4 LGA 2066 Review

tpp 3135 ASROCK X299M Extreme4 LGA 2066 Review

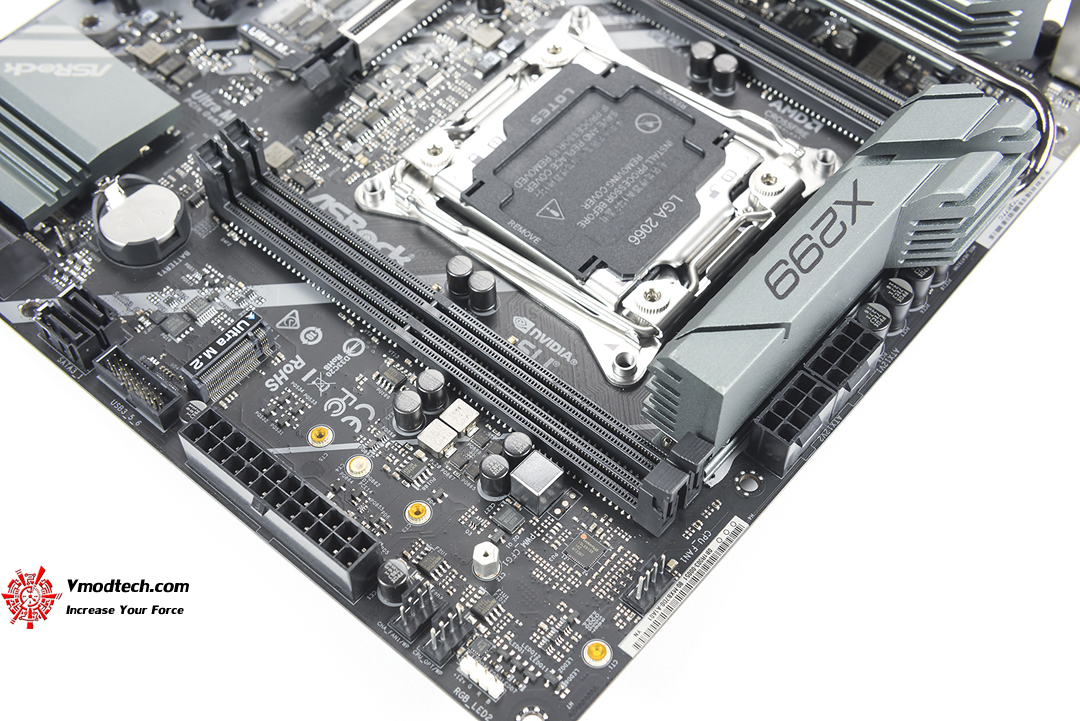

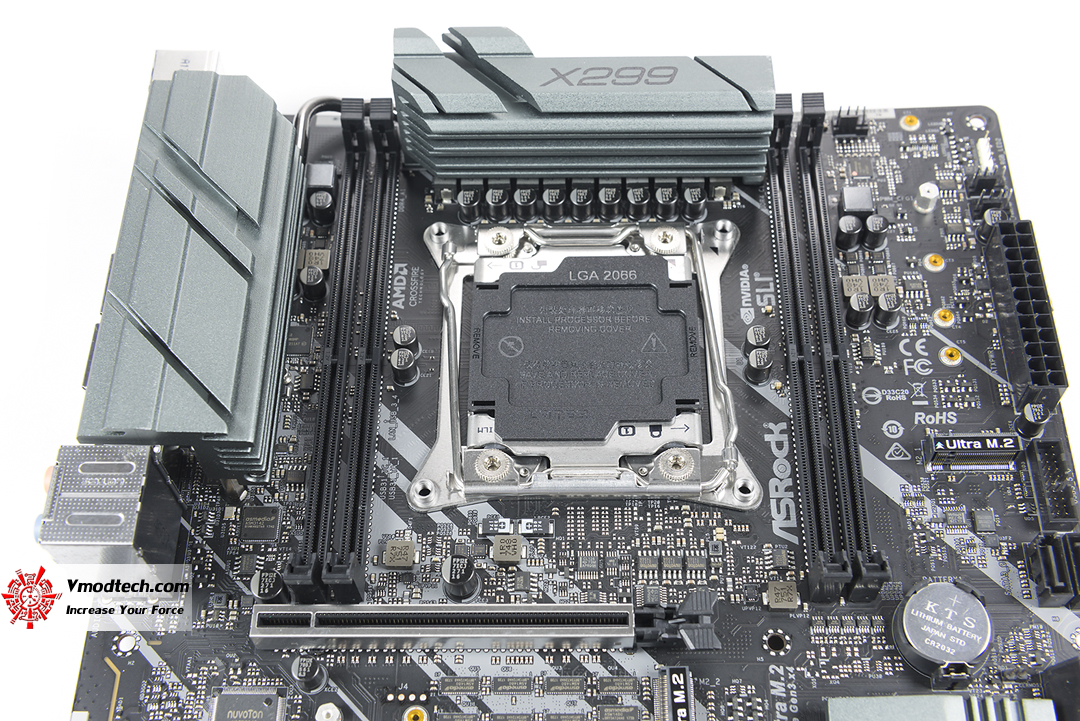

แรมนั้นรองรับการเชื่อมต่อได้ทั้งหมดสี่แถว และรองรับ DDR4 ได้สูงถึง 4266+(OC) ขึ้นไป และสามารถใส่ได้ความจุมากที่สุด 64 กิ๊กกะไบท์

tpp 3132 ASROCK X299M Extreme4 LGA 2066 Review

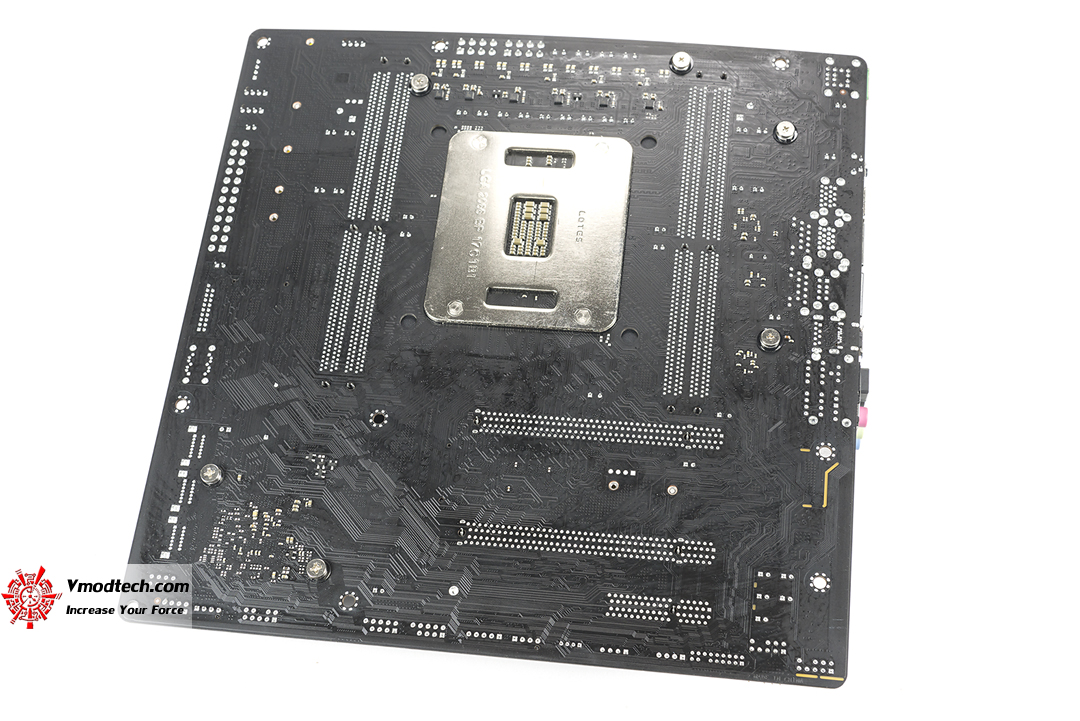

ด้านหลังของบอร์ดก็โล่งๆ

tpp 3137 ASROCK X299M Extreme4 LGA 2066 Review

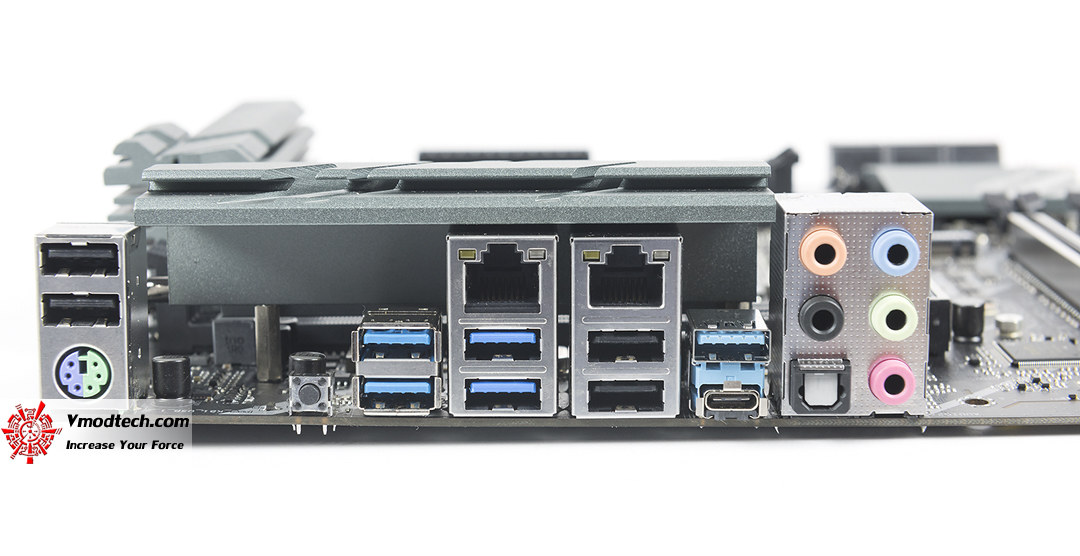

พอร์ทเชื่อมต่อด้านหลังครับ

- 1 x พอร์ต เมาส์และคีย์บอร์ด PS/2

- 1 x พอร์ต ออพติคอล SPDIF Out
- 4 x พอร์ต USB 2.0 (รองรับการป้องกัน ESD)
- 1 x พอร์ต USB 3.1 Gen2 Type-A (10 Gb/s) (ASMedia ASM3142) (รองรับการป้องกัน ESD)
- 1 x พอร์ต USB 3.1 Gen2 Type-C (10 Gb/s) (ASMedia ASM3142) (รองรับการป้องกัน ESD)
- 4 x พอร์ต USB 3.1 Gen1 (รองรับการป้องกัน ESD)
- 2 x พอร์ต LAN RJ-45 พร้อมไฟ LED (ACT/LINK LED และ SPEED LED)
- 1 x Clear CMOS Button
- แจ็คสำหรับ HD เสียง: ลำโพงหลัง / กลาง / เบส / สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน
..
