…สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานสำหรับดีไซน์เนอร์และผู้ต้องการความเป็นที่สุด ได้อย่างครอบคลุมทุกๆความต้องการ จากแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASRock ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASRock Z170 Extreme7+ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASRock Z170 Extreme7+ Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีดำทองหรูหรา

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

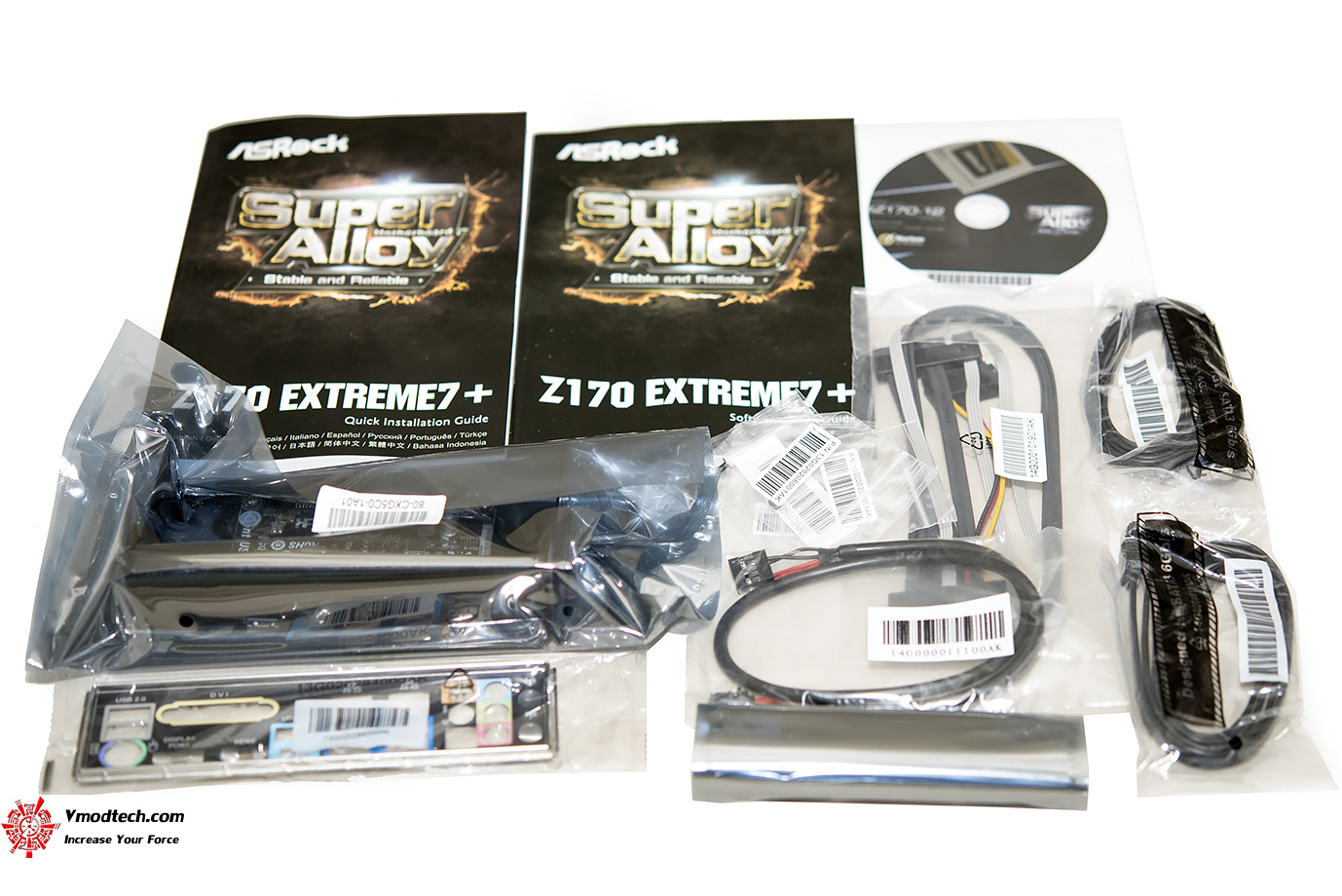

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

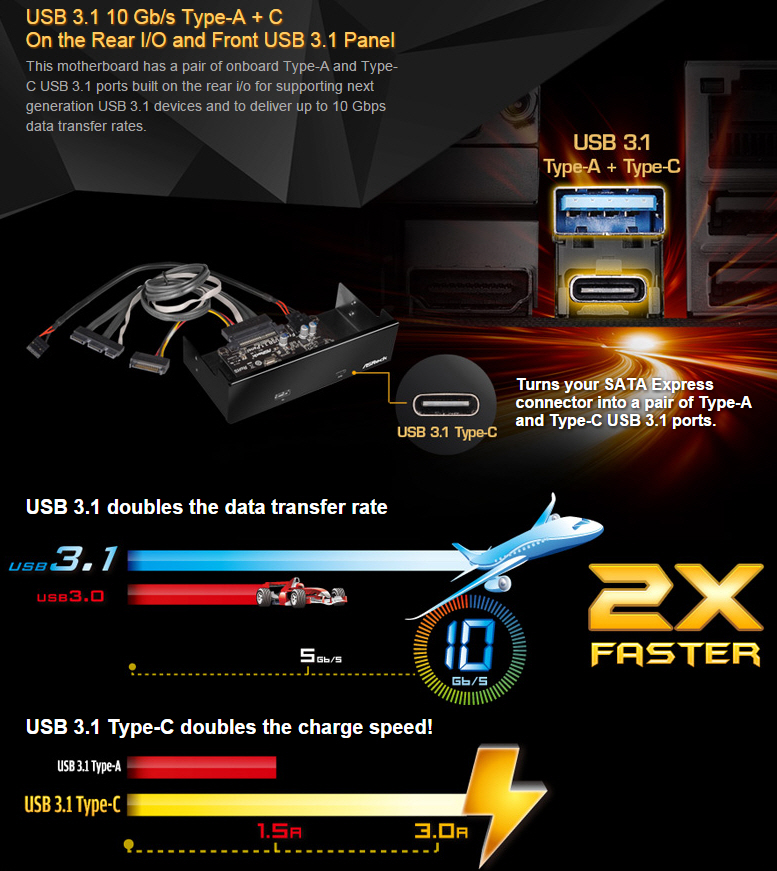

โดดเด่นด้วย Front Panel USB 3.1 Type-A & Type-C สะดวกสบายสุดๆสำหรับดีไซน์เนอร์ที่ต้องถ่ายโอนข้อมูลขนาดใหญ่ๆอยู่เป็นประจำครับ

Motherboard Appearance

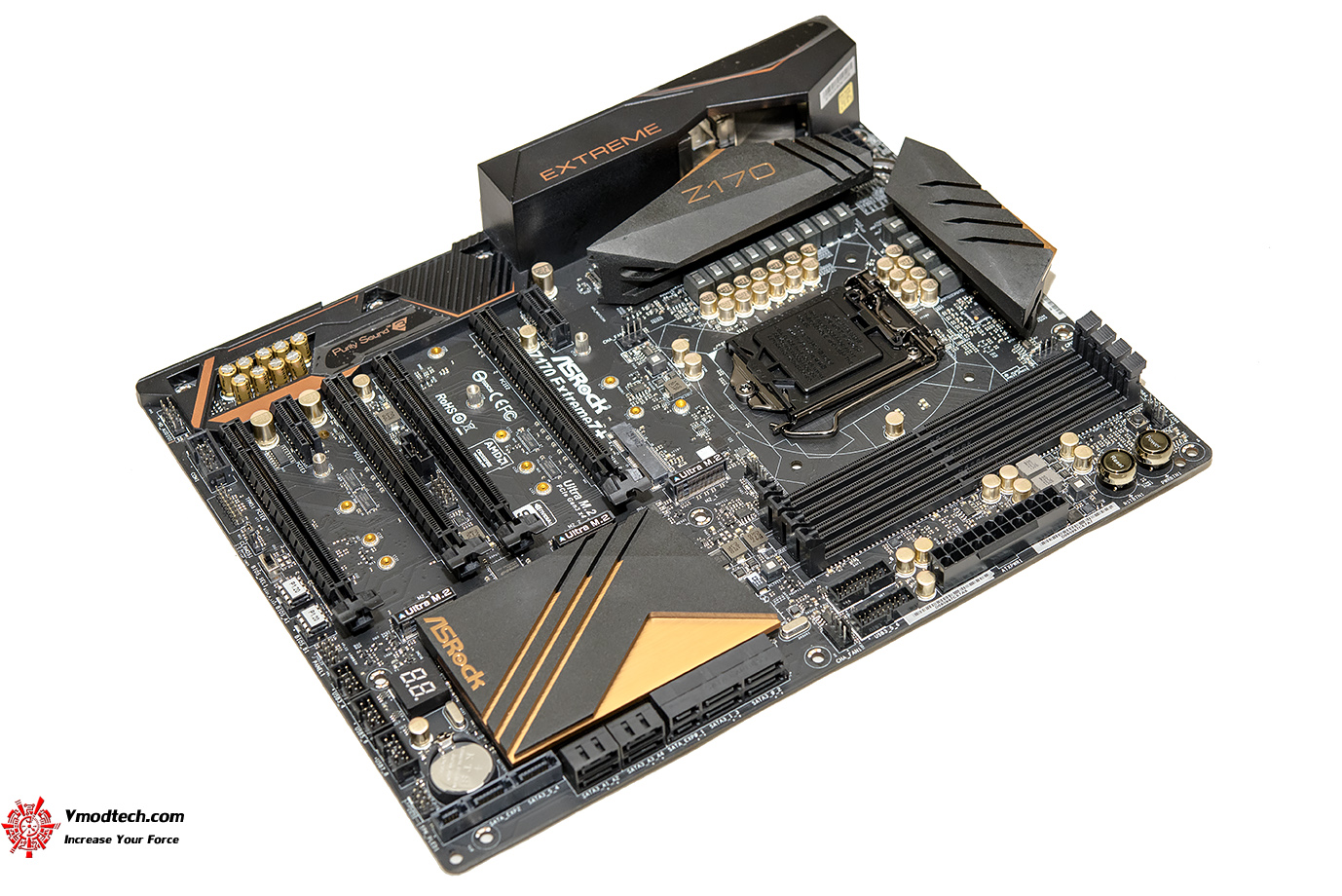

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดทองหรูหราดุดัน

งดงามหรูหราดุดันทุกมุมมองจริงๆครับ

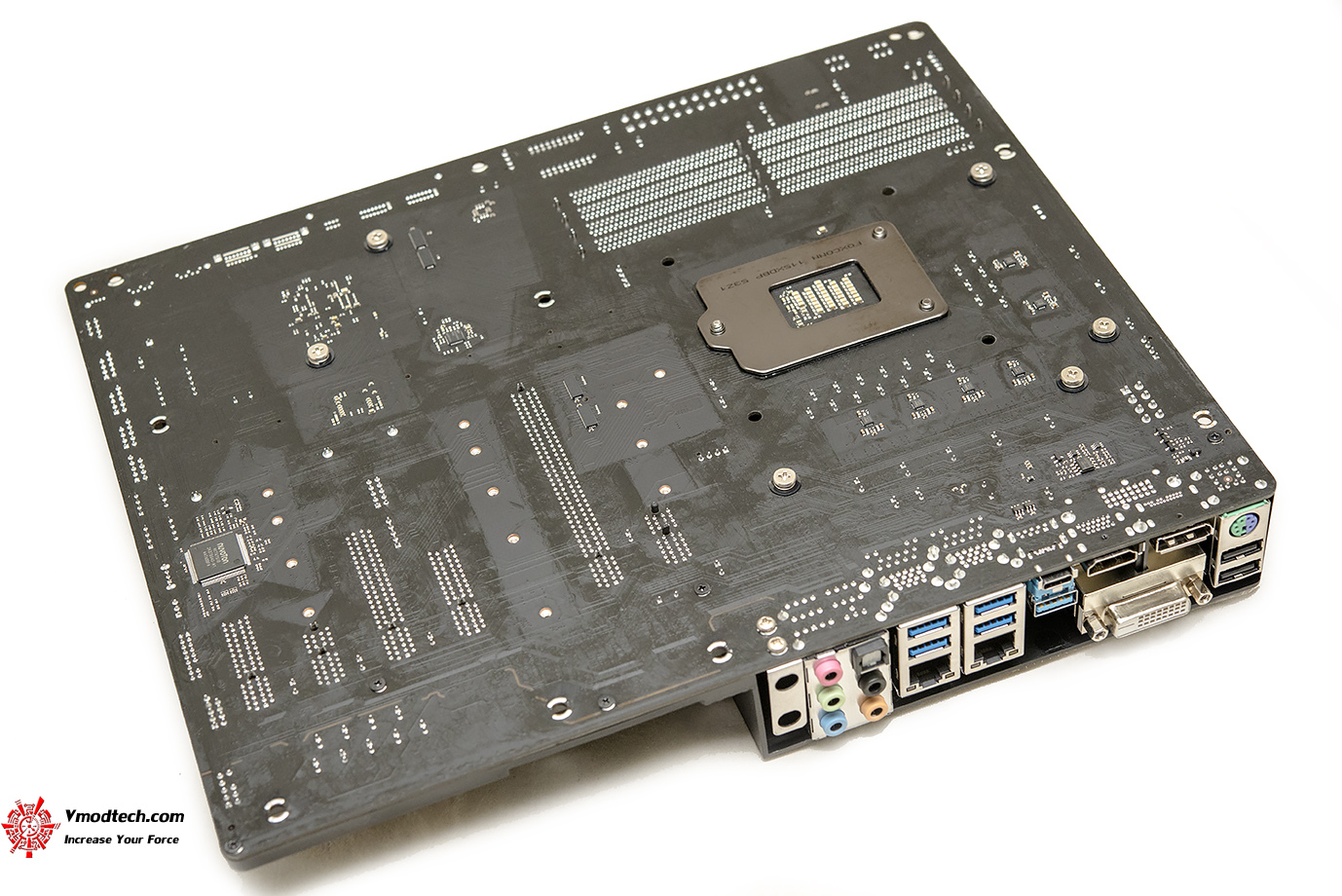

ด้านหลังบอร์ดก็ยังคงดำด้านเช่นเดียวกับด้านหน้าครับ

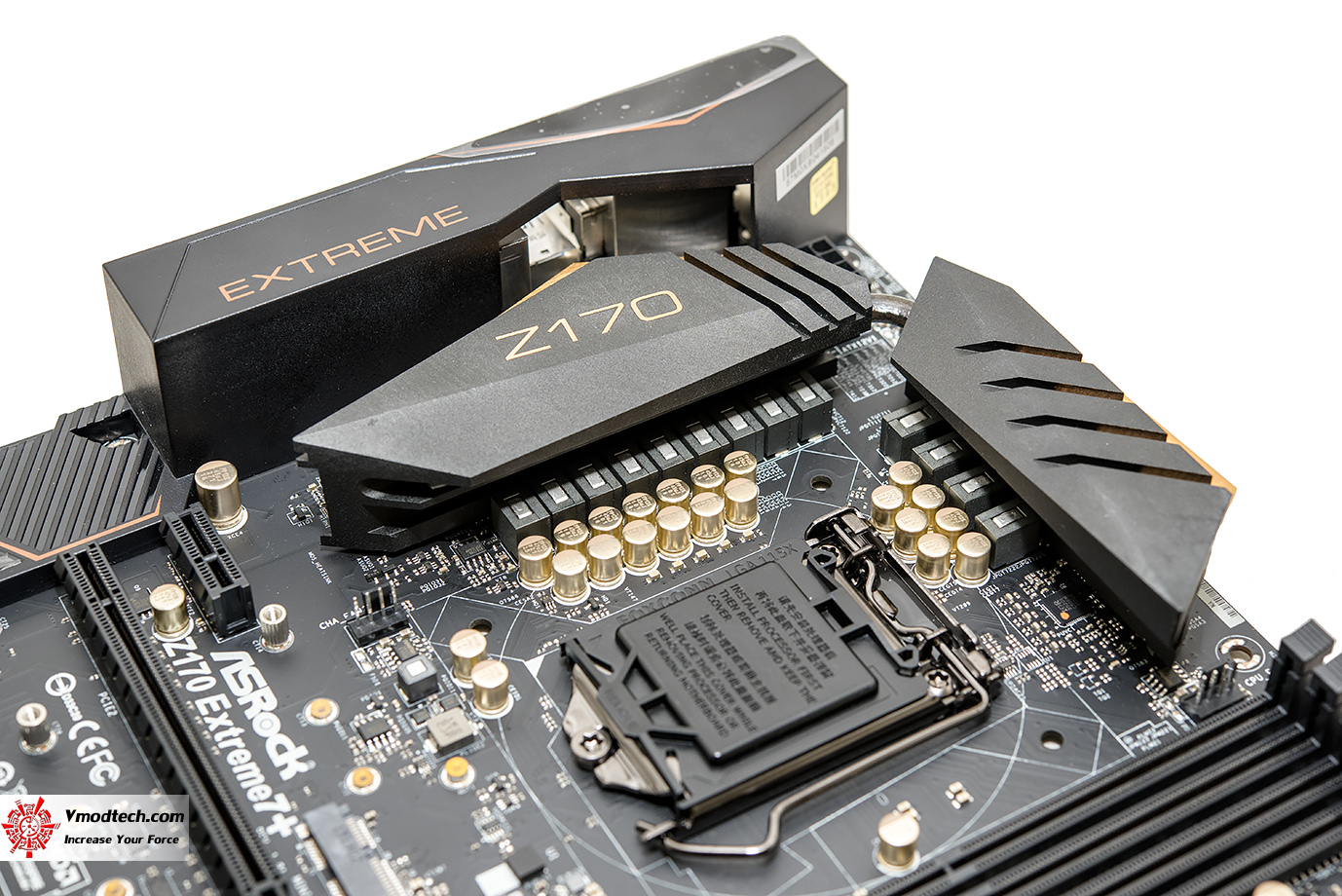

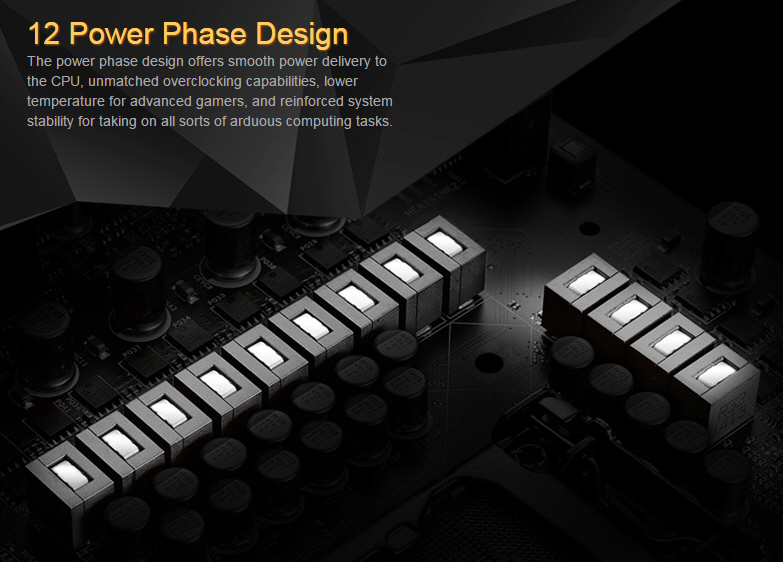

ภาคจ่ายไฟขนาดรวม 12 เฟสจัดเต็มครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

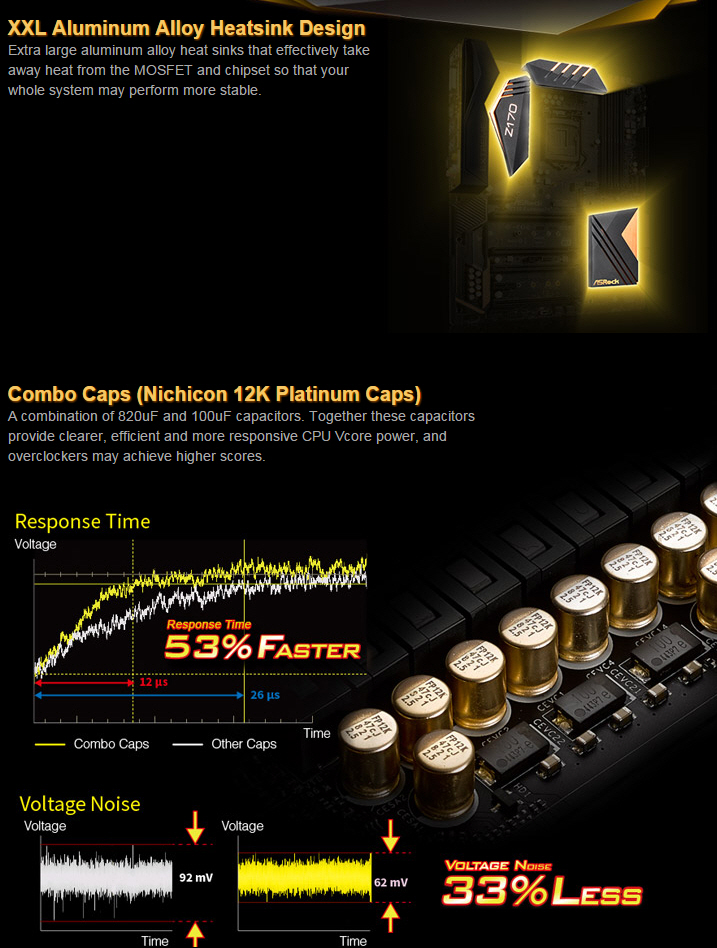

นอกจากสวยงามแล้ว บริเวณนี้ทั้งหมดยังเลือกสรรค์อุปกรณ์เกรดดีเยี่ยม เพื่อความทนทานในระดับสูงสุดครับ

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พิน นะครับ

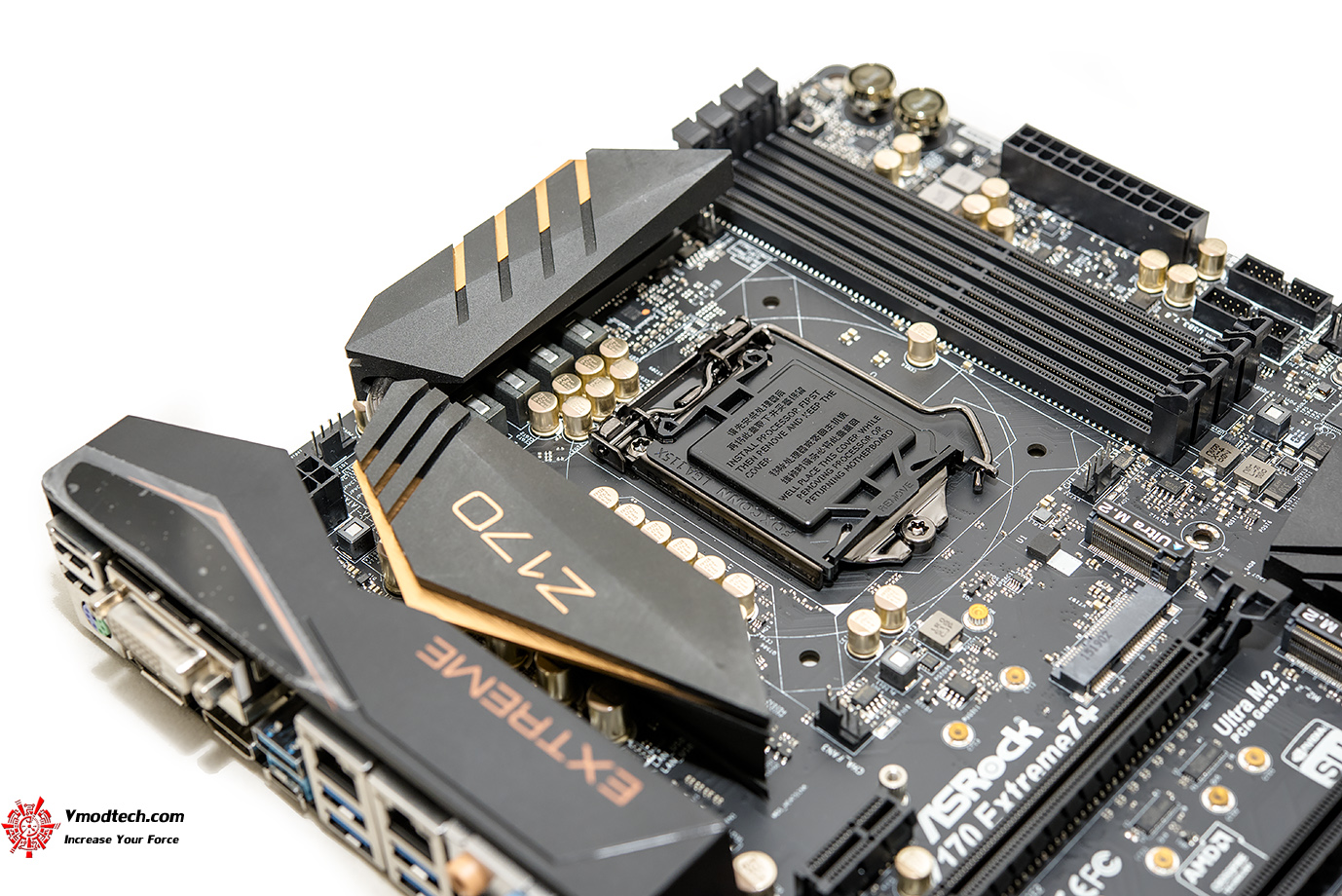

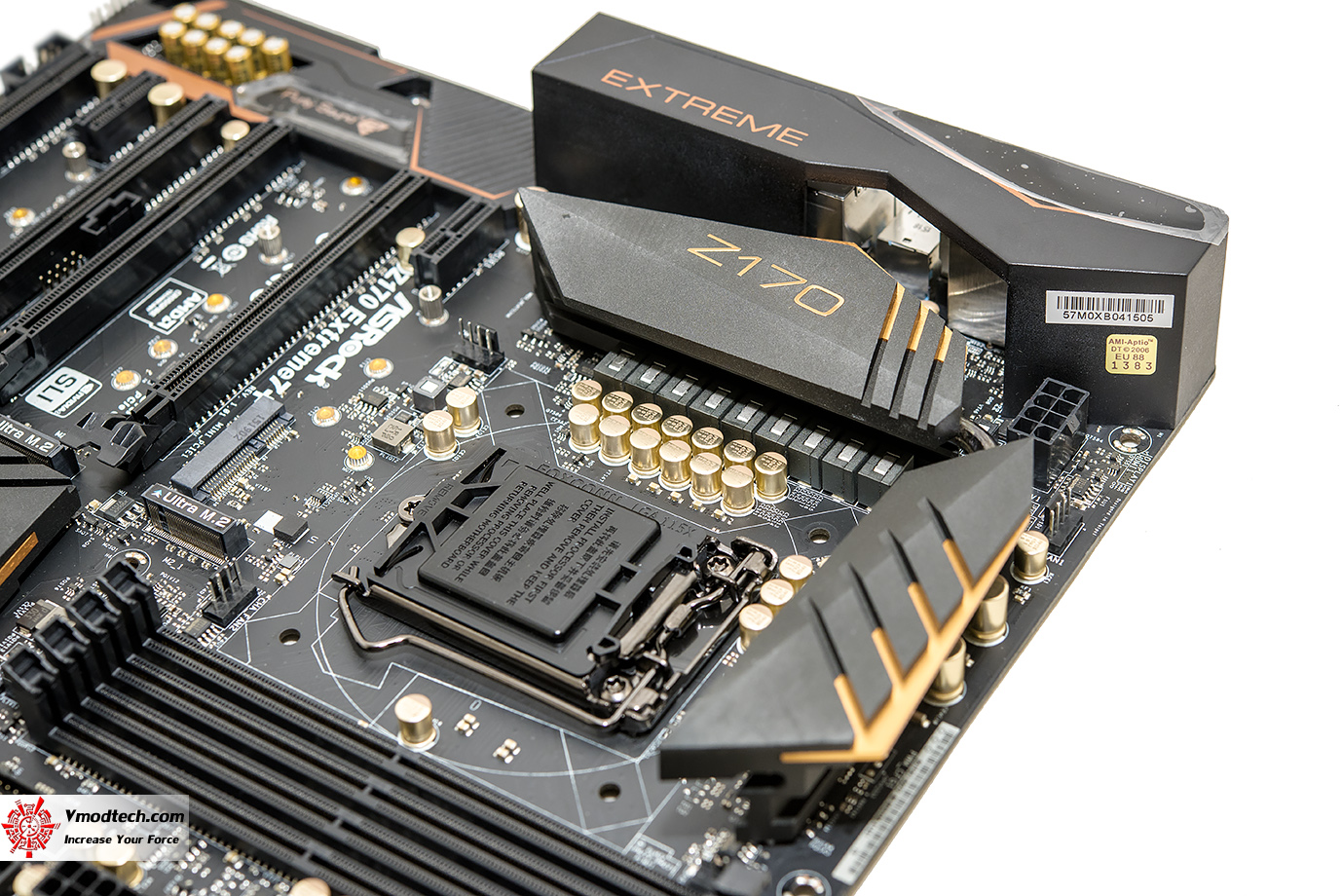

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

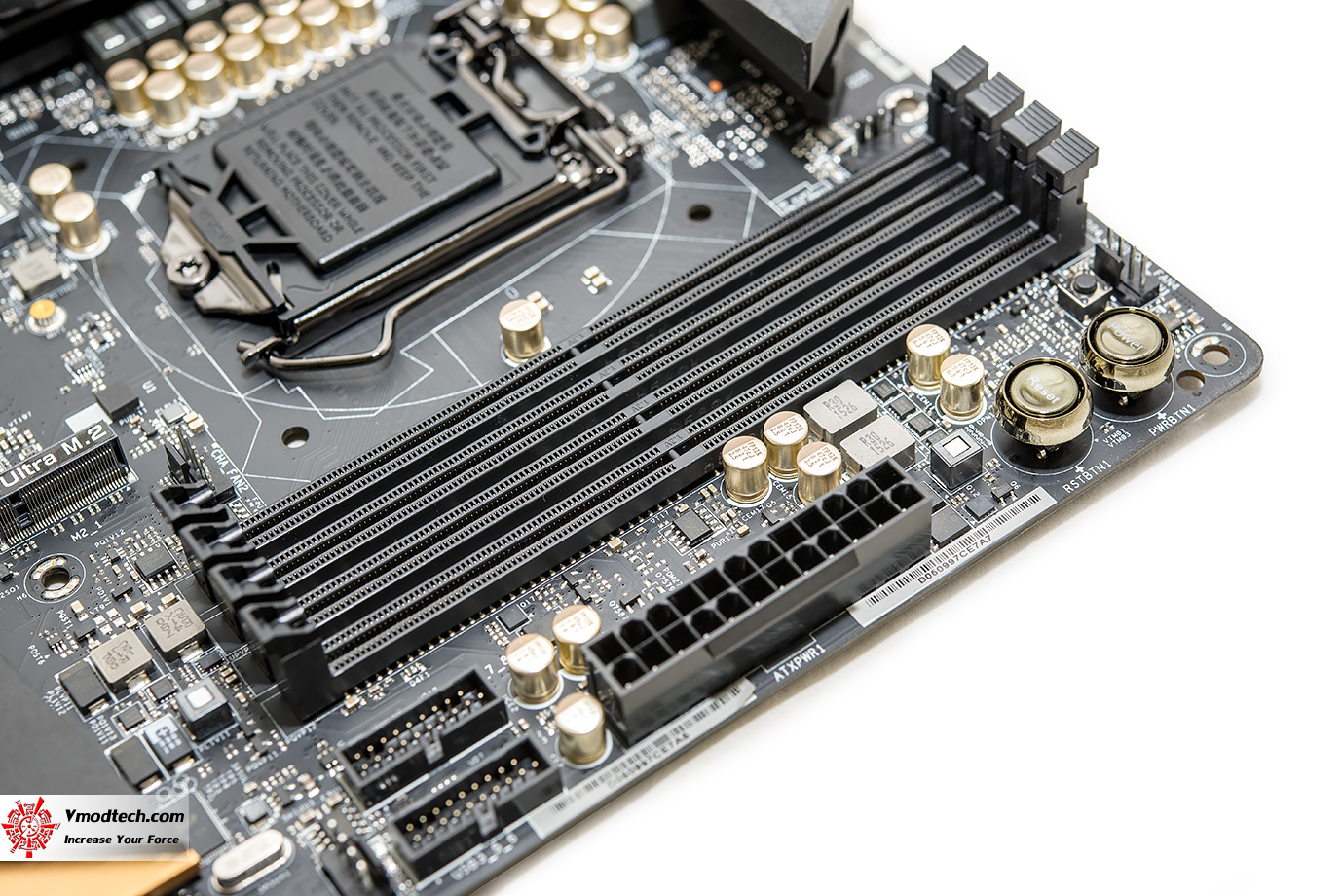

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ RESET , START สีทองหรูหราอยู่บริเวณนี้ด้วยครับ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

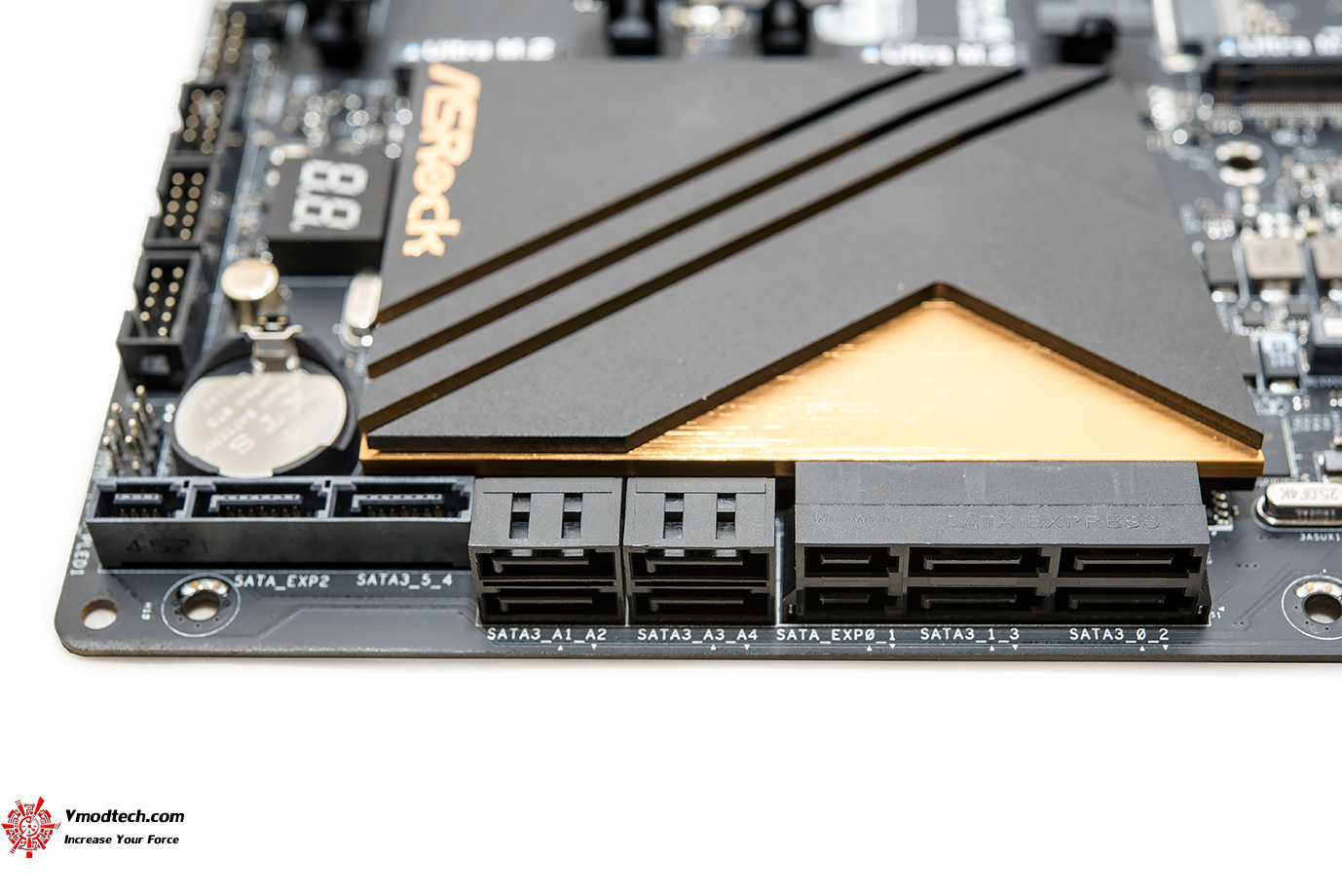

ตามด้วยช่อง SATA-EXPRESS 3 ช่องทาง และ SATA3 6.0GB/s อีก 10 ช่องทางครับ

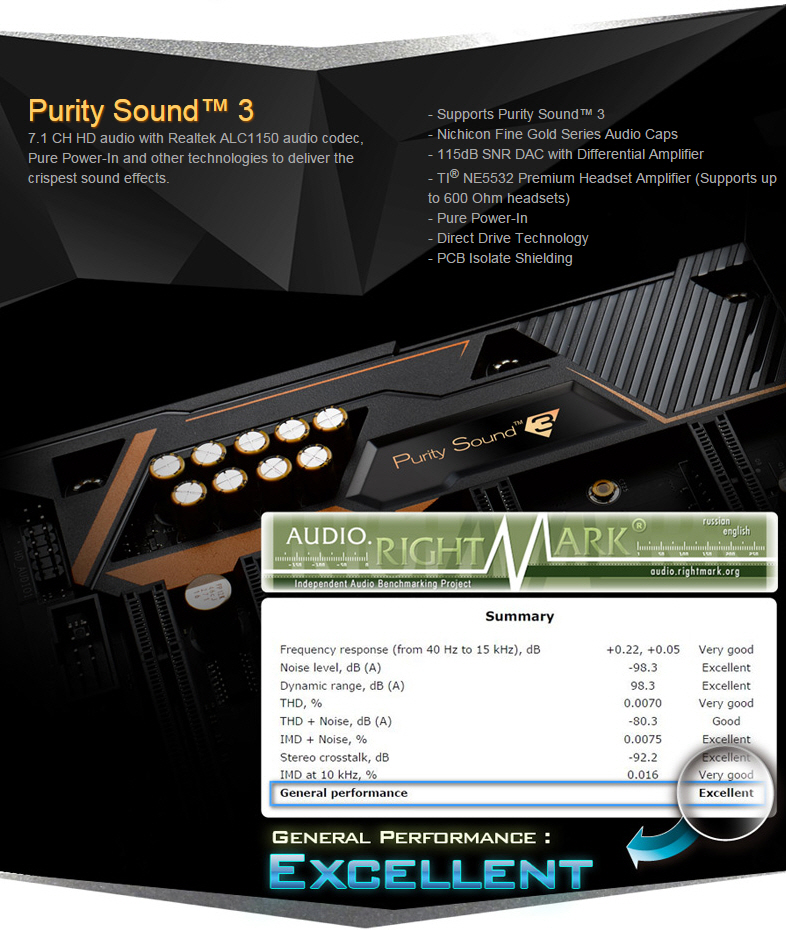

แถมด้วยระบบเสียงเทพ Purity Sound 3 เวอร์ชันล่าสุดอีกด้วยนะครับ

ครบเครื่องเรื่องความเทพแห่งเสียงจริงๆครับ

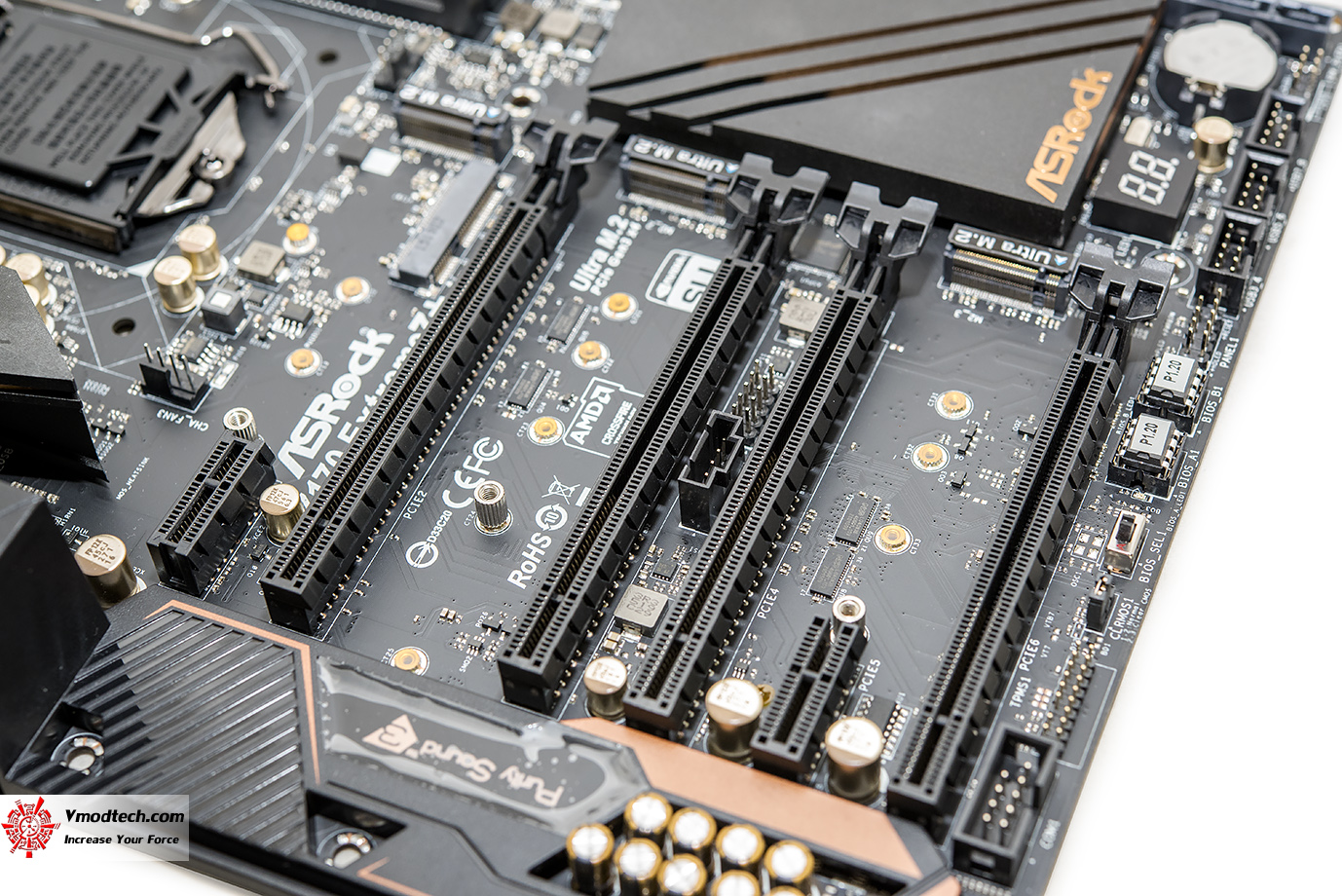

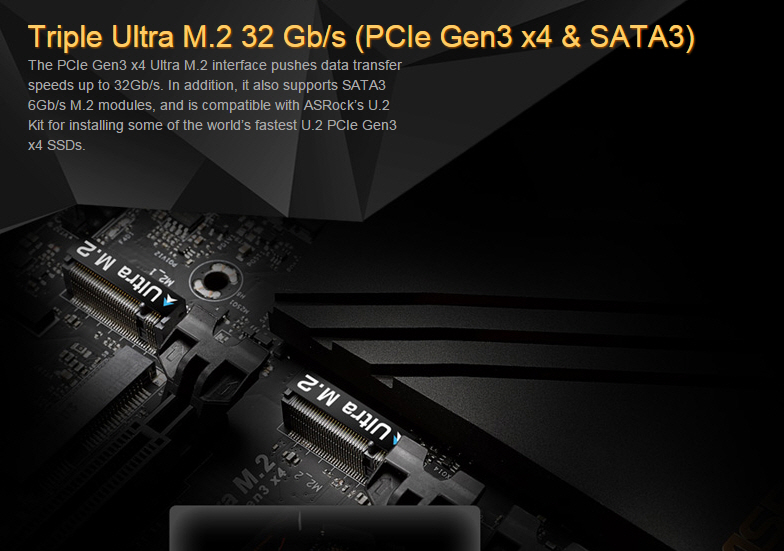

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 4 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 4-Ways CrossFireX ตามด้วย PCI-E 3.0/2.0 X1 Slot อีก 2 ช่องทางครับ และบริเวณนี้ยังมีจุดเชื่อมต่อกับ M.2 SATA EXPRESS ที่ใส่ได้หลายขนาดมากๆถึง 3 ช่องทางจัดเต็มครับ

ใส่เต็ม 3 ช่อง Raid0 นี่รับรองแรงทะลุแน่นอน

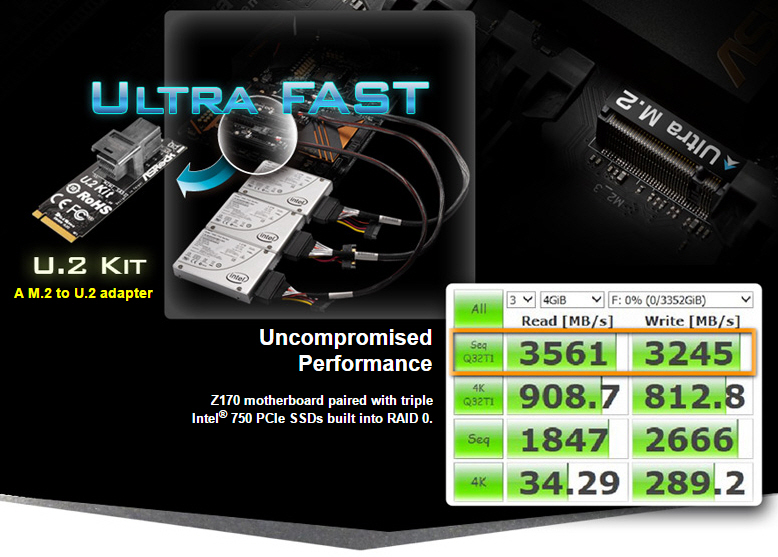

หรือจะเอา U.2 Kit มาเสียบ 3 ช่อง Raid0 กับ SSD แบบ NVMe ก็จะได้สัมผัสความแรงทะลุอวกาศระดับ 3,XXXMB/s กันเลยครับ

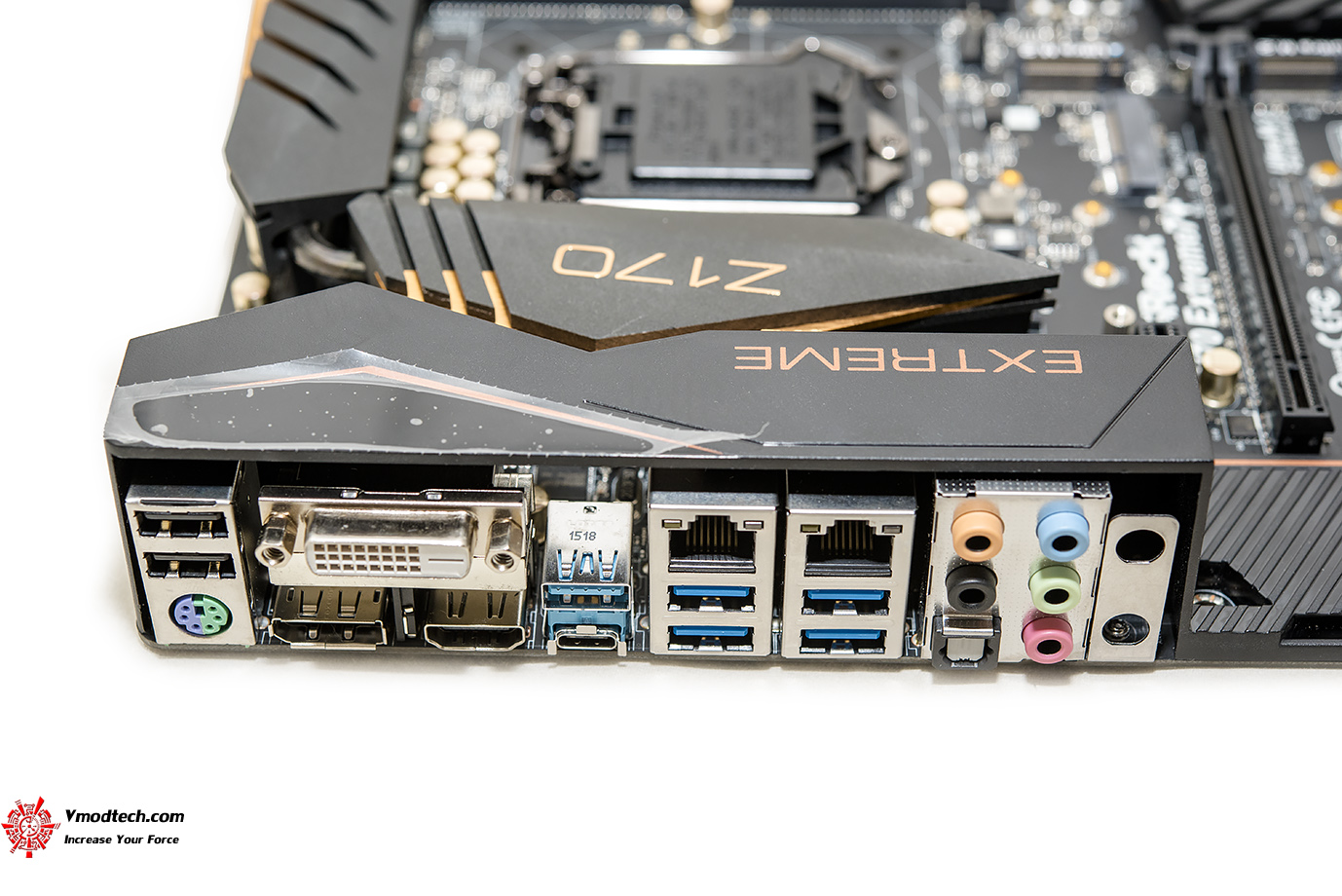

…ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วยช่องต่อ Intel Gigabit LAN คู่ และ USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

SYSTEMS
.CPU	..6th Generation Intel® Core™ i7-6700K

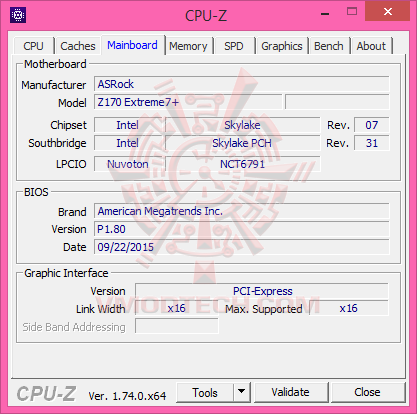

.Motherboard	..ASRock Z170 Extreme7+
.Memory	..Apacer BLADE DDR4 3600 8GB Kit
.Graphic Card	..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk	..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8.1 Pro 64-bit

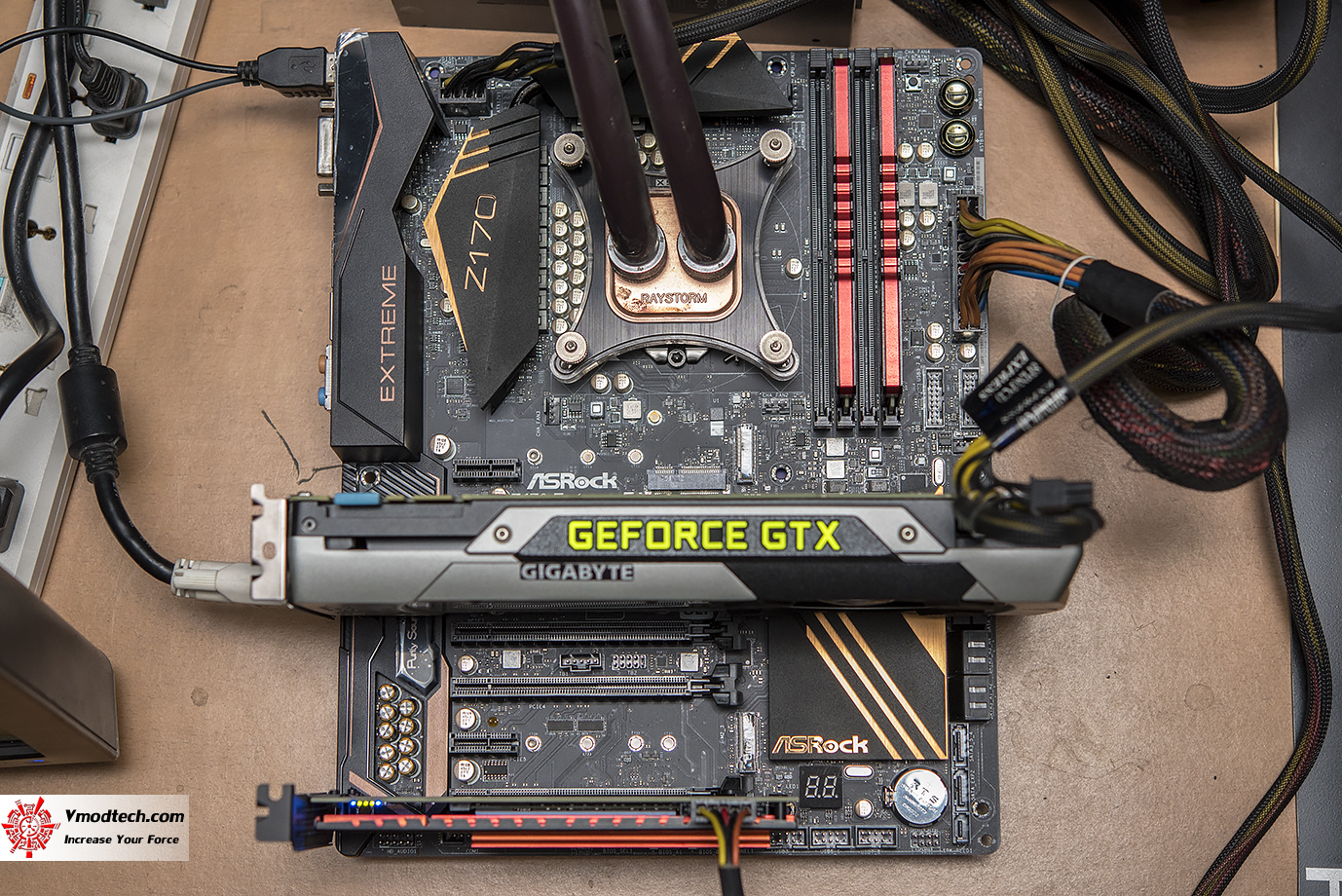

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

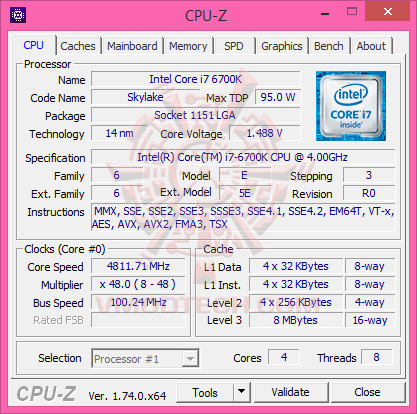

6th Generation Intel® Core™ i7-6700K @ 4,811.71MHz Bclk 100.24MHz

NB Freq. 4,811.71MHz DDR4 3,341.6MHz 16-17-17-35-1T

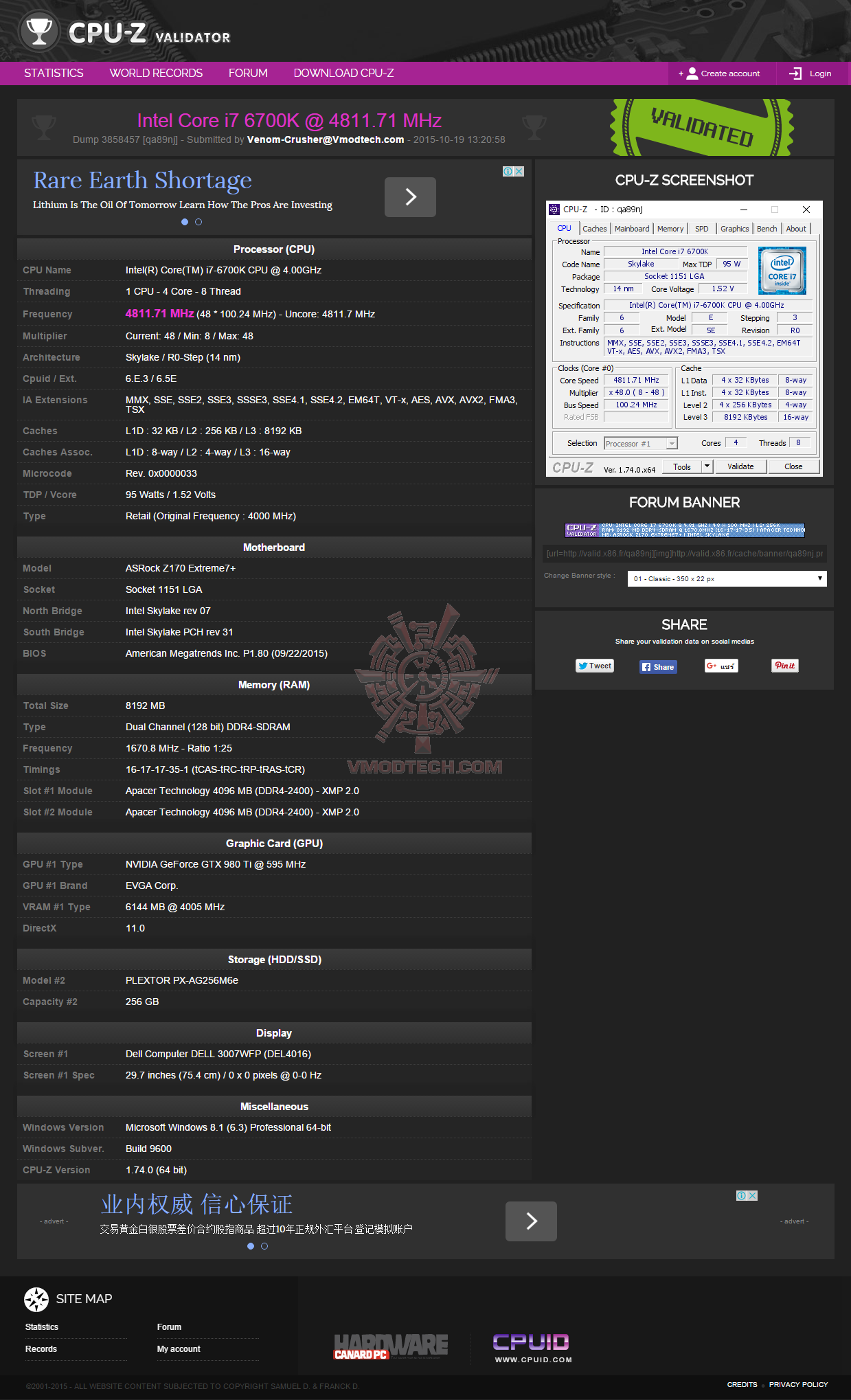

Validation link >>Click<<

เพื่อไม่ให้เป็นการเสียเวลาเราไปโอเวอร์คล็อคกันเลยดีกว่า จัดไปครับ 4.811GHz อย่างมีเสถียรภาพสุดๆ

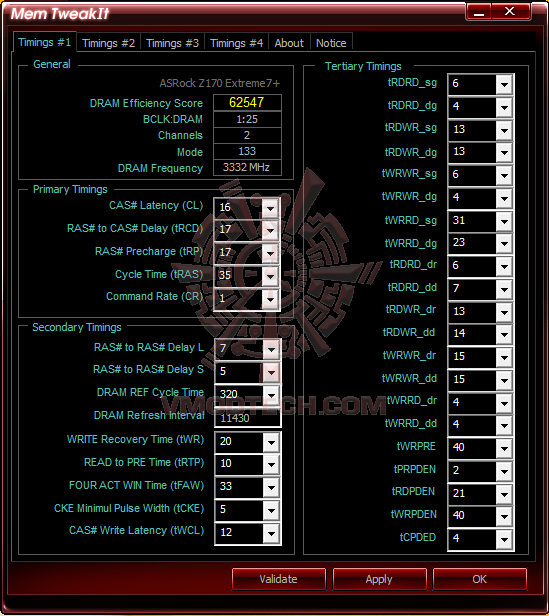

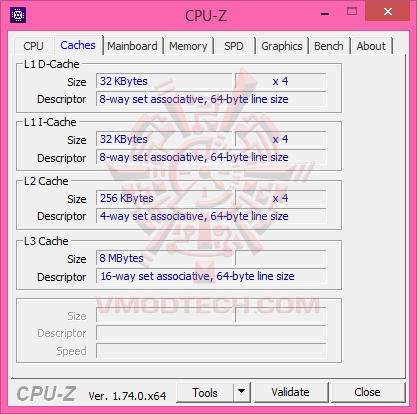

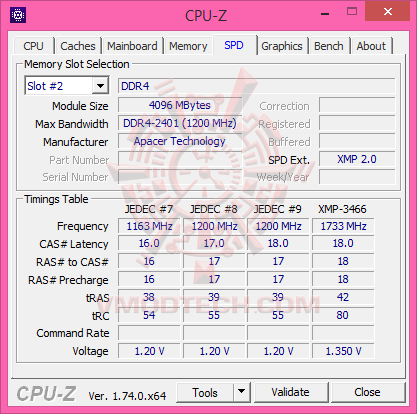

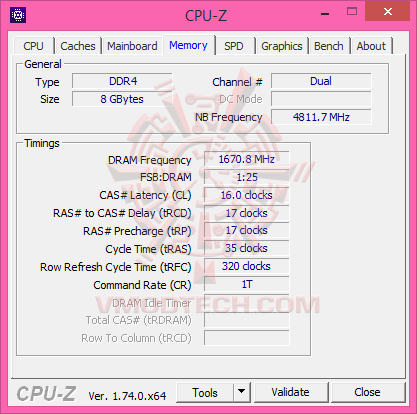

ส่วนแรมก็จัดกันไปเบาะๆที่ความเร็ว 3,341.6MHz 16-17-17-35-1T ตามด้วยความเร็วของ Cache ที่วิ่งได้ที่ 4.811GHz

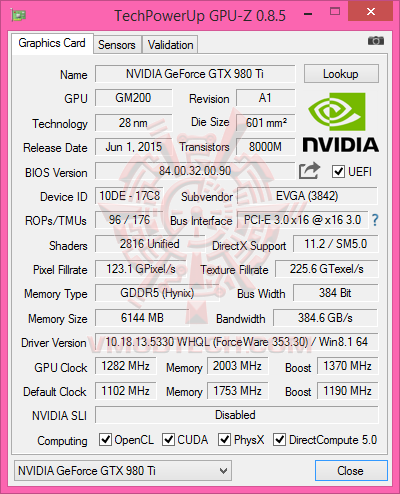

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

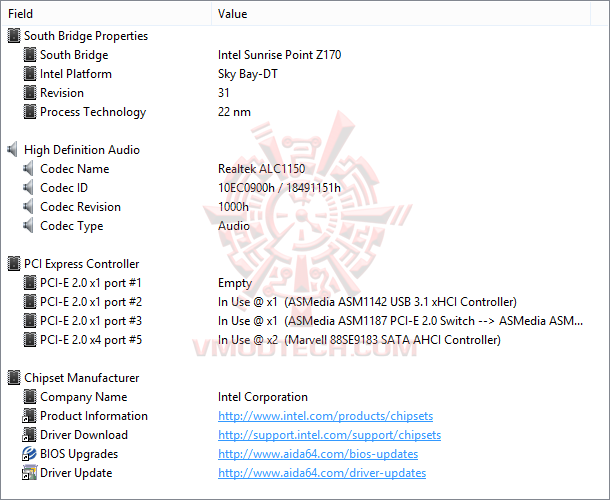

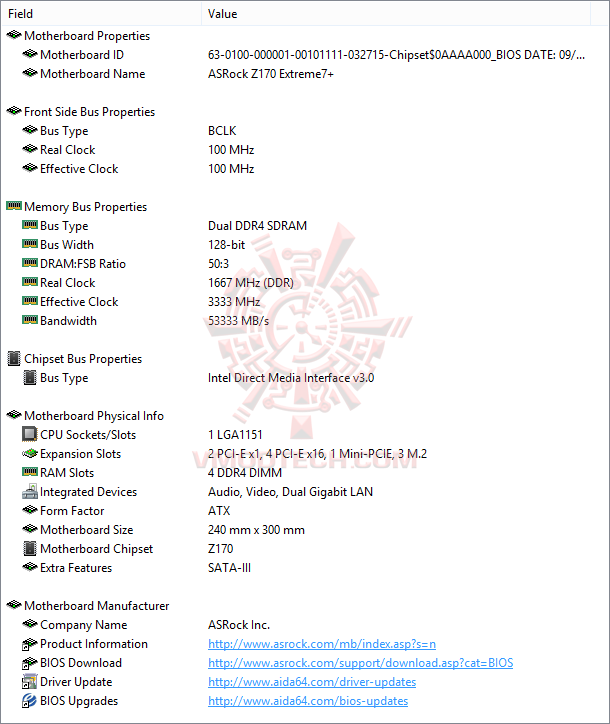

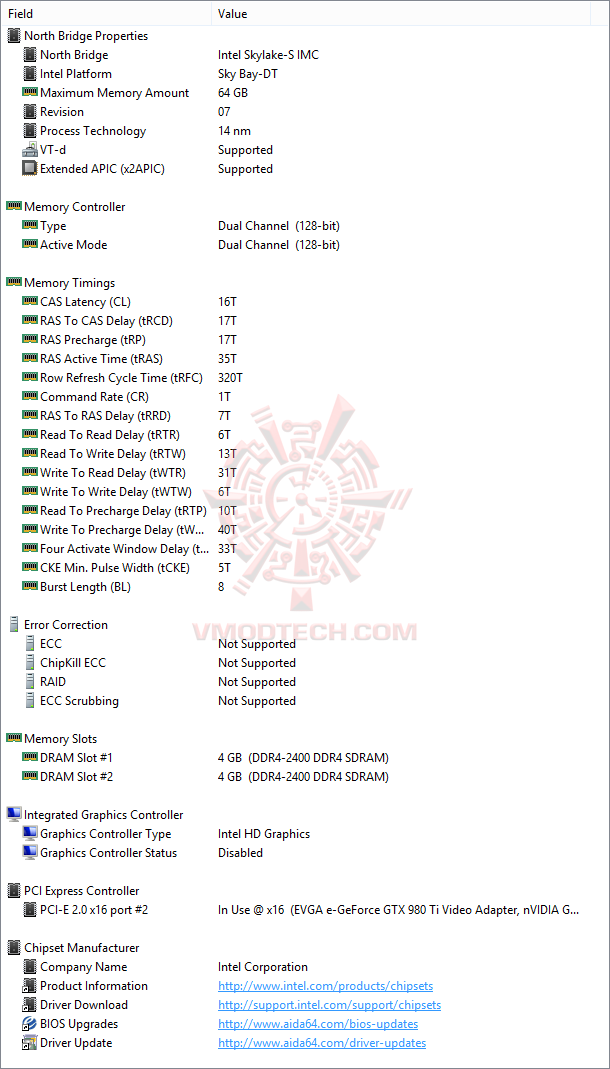

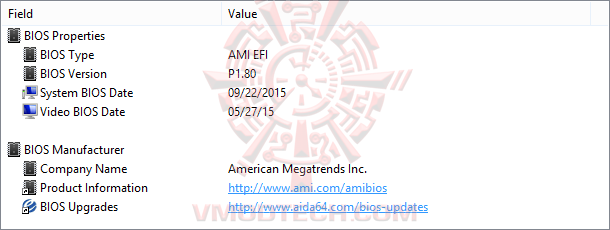

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

…เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างสุดยอดอีกด้วยครับ เวลาเฉลี่ยที่ 9 นาที 23.614 วินาที 8 หัวพร้อมกัน

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

X264 FHD Benchmark เร็วแรงเยี่ยมที่ 35.92 FPS

CINEBENCH R9.5

CINEBENCH R10

CINEBENCH R11.5

CINEBENCH R15

PCMark 7

แรงระเบิดเช่นเดิมครับ

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

3DMark 03

3DMark 05

3DMark 06

3DMark Vantage

3DMark 11

Validation link >>Click<<

3DMark (2013)

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.4 FPS

AquaMark3 HWBOT edition

Conclusion

…ก็มาถึงบทสรุปของการทดสอบของ ASRock Z170 Extreme7+ ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features ในการใช้งานที่ครอบคลุมอย่างดีเยี่ยม โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,811.71MHz Bclk 100.24MHz NB Freq. 4,811.71MHz DDR4 3,341.6MHz 16-17-17-35-1T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
