Asus GTX560 Ti DirectCUII TOP : Review

/ บทความโดย: Friday~13rd , 07/04/2011 00:00, 6,343 views / view in EnglishEN
«»
Share

—– Package, Bundle & Graphic card Appearance —–

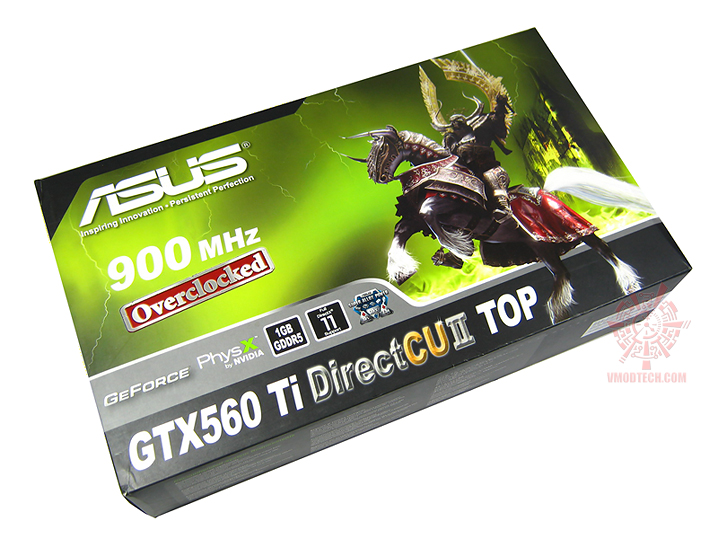

เริ่มต้นเรามาดูหน้าตาแพ็กเกจกันก่อนเลยครับ  โทนเขียว-ดำ-เทา กับกล่องใส่ขนาดกระทัดรัด ที่มีรูปนักรบในเทพนิยายกำลังขี่ม้าหน้าตาประหลาดๆ อยู่ เห็นในระยะ 100 เมตร ผมก็พอคาดเดาได้แล้วว่าต้องเป็นกล่องการ์ดจอฯ ตระกูล nVidia จากค่าย Asus อย่างแน่นอน เอิ้กๆ  ก็เห็นออกมากี่ครั้งๆ ก็ยังเป็นธีมสีแบบที่ว่านี้จริงๆ นี่ครับ…  : ) การ์ดจอฯ ตัวนี้มากันในรุ่น TOP หรือแปลความหมายได้ว่าเป็นรุ่นดีที่สุด และแรงที่สุดในซีรีย์ GTX560 ของค่าย Asus ที่ว่า TOP นี่ ไม่ใช่ TOP ที่หมายถึงว่า วางตัวการ์ดฯ ไว้บนตู้โชว์สินค้าชั้นบนสุดน๊ะครับ 555+  และข้อสังเกตุที่ชัดเจนว่าจัดการ์ดฯ ตัวนี้ไปแล้วแรงแน่นอน ก็บนหน้ากล่องพิมพ์ซ๊ะตัวแดงแปรด !!! ว่า Overclocked มาให้เรียบร้อยแล้ว มองเห็นได้อย่างชัดเจน รับรองว่าซื้อไปแล้ว ไม่มีผิดรุ่นอย่างแน่นอน  : )asus gtx560ti 01 Asus GTX560 Ti DirectCUII TOP : Review

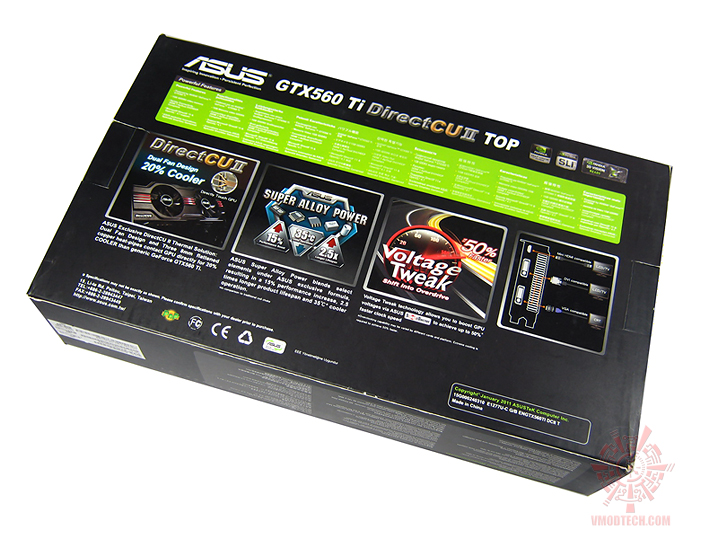

ด้านหลังกล่องของ Asus GTX5460 Ti DriectCUII TOP บอกรายละเอียด และคุณสมบัติเด่นของตัวการ์ดจอฯ ให้เห็นอย่างชัดเจน เช่น DirectCUII คือ เป็นเรื่องของสถาปัตยกรรมระบายความร้อนของค่าย Asus ที่มีการออกแบบฮีทซิงค์ระบายความร้อน โดยมีท่อฮีทไปท์ทองแดง ยื่นออกมาจากฮีทซิงค์ที่ประกบตัวชิป GPU โดยมีพัดลมขนาด 80 mm ช่วยปัดเป่าความร้อนอีก 1 คู่ โดยระบุความสามารถไว้ว่า เย็นเจี๊ยบกว่าเดิม ถึง 20%, Super Alloy Power เทคโนโลยีนี้ทาง Asus ได้ออกแบบวงจรภาคจ่ายไฟโดยมีประสิทธิภาพสูงกว่าเดิม 15% อุณหภูมิที่จะเกิดขึ้นกับตัวอุปกรณ์เย็นลง ต่ำกว่า 35c และมีอายุการใช้งานที่ยาวนานกว่าเดิม 2.5x เท่า, Voltage Tweak สามารถ Overclock เพิ่มประสิทธิภาพโดยปรับแรงดันไฟ ผ่านเครื่องมือ SamrtDoctor อันแสนฉลาดปราดเปรื่องที่ทาง Asus จัดมาให้ ฯลฯasus gtx560ti 02 Asus GTX560 Ti DirectCUII TOP : Review

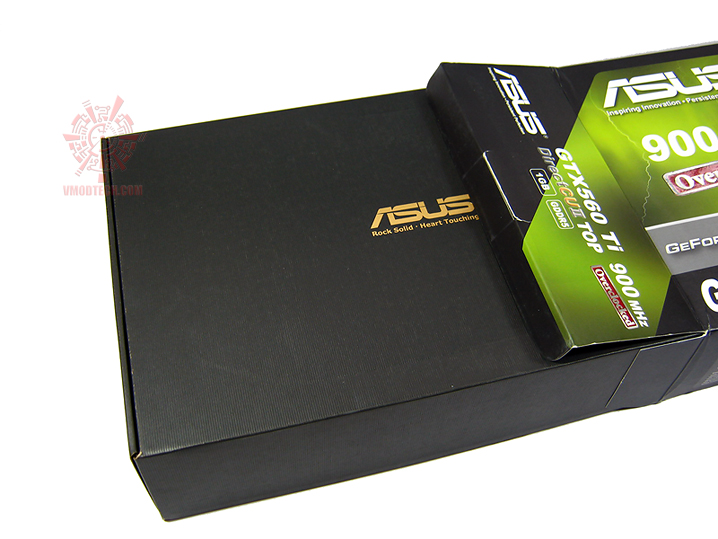

เปิดกล่องฯ ออกมาเจอกล่องชั้นในอีก 1 ชั้นเป็นกล่องกระดาษลูกฟูกแข็งแรง สีดำขลับตัดกับตัวอักษรยี่ห้อ Asus สีทอง ดูแล้วหรูหราดีครับ : )asus gtx560ti 03 Asus GTX560 Ti DirectCUII TOP : Review

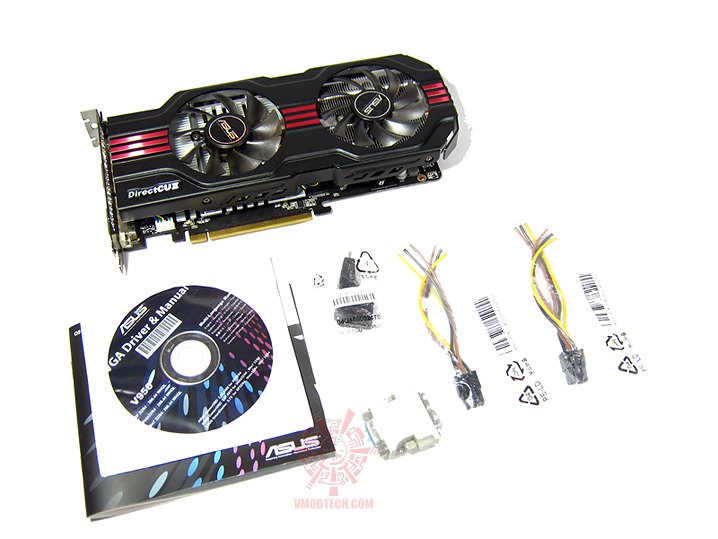

แกะกล่องกันจนถึงชั้นในสุดก็จะเจออุปกรณ์หลัก คือตัวการ์ดจอฯ และอุปกรณ์บันเดิลต่างๆ ที่ Asus จัดมาให้ ก็มีเท่าที่เห็นละครับ  หัว Molex แปลง 12v 4pin เป็น 12v 6pin จำนวน 2 เส้น, หัวแปลง DVI ไปเป็น D-Sub จำนวน 1 ชิ้น, หัวแปลง Mini HDMI เป็น HDMI 1 ชิ้น และ คู่มือกับแผ่น Driver อีกอย่างละ 1 …มานั่งนึกๆ ดูแล้ว เมื่อเทียบกับอดีต สมัยซัก 3-4 ปีก่อน ถ้าเป็นการ์ดจอฯ ค่าตัวระดับนี้ ของบันเดิลจากทาง Asus มักจะเยอะมาก ไม่ว่าจะเป็นกระเป๋าหนัง, พวงกุญแจหรูๆ, กล่องใส่ของแบบเท่ห์ๆ ที่ตีตรา Asus ซึ่งเป็นเอกลักษณ์โดดเด่นมายาวนาน ปัจจุบันไม่ค่อยจะเห็นของบันเดิลแบบนี้อีกเลย สงสัยคงลดต้นทุนในส่วนอุปกรณ์เสริม แล้วเอามาเพิ่มคุณภาพในตัวสินค้าหลัก เราจึงไม่เห็นของบันเดิลที่กิ๊บเก๋อีกเลย555+  : )asus gtx560ti 04 Asus GTX560 Ti DirectCUII TOP : Review

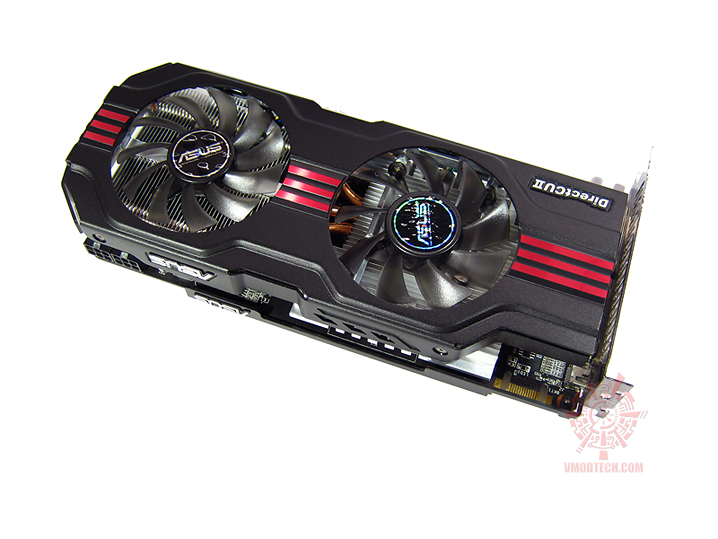

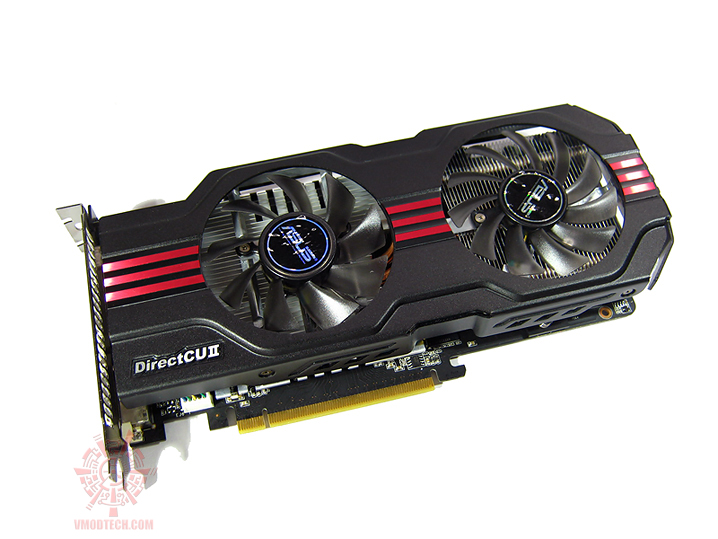

หันมาดูตัวการ์ดฯ กันบ้าง Asus GTX560 Ti DirectCUII TOP ตัวนี้ใช้แผง PCB สีดำ ตัวการ์ดฯ มีความหนากินพื้นที่ 2 สล๊อต กรอบครอบฮีตซิงค์ GPU เป็นอลุมิเนียมสีดำด้าน คาดลายเส้นตรง 3 เส้นสีแดง ดูดุดัน สวยงามดี และพกพัดลมระบายความร้อนขนาด 80 mm มาให้จำนวน 2 ตัว (เสียงจะดังมั๊ยเนี่ย…แต่ถึงจะดังก็ช่างมัน เอาสวยไว้ก่อน สำหรับผม : ) 555+)
รายละเอียดทางเทคนิค ของ GTX560 Ti  DirectCUII TOP รุ่นนี้ใช้ชิปรหัส GF114 เป็นเทคโนโลยี ขนาด 40nm  มี CUDA Core จำนวน 384 หน่วย ใช้เม็ดแรม GDDR5 มี Bus Width 256 Bit และความเร็ว Core/Mem อยู่ที่ 900/2100 ในขณะที่ GTX560 Ti รุ่นปกติทั่วไป Core/Mem จะอยู่ที่ 820/2000 เท่านั้นasus gtx560ti 05 Asus GTX560 Ti DirectCUII TOP : Review

asus gtx560ti 06 Asus GTX560 Ti DirectCUII TOP : Review

asus gtx560ti 07 Asus GTX560 Ti DirectCUII TOP : Review

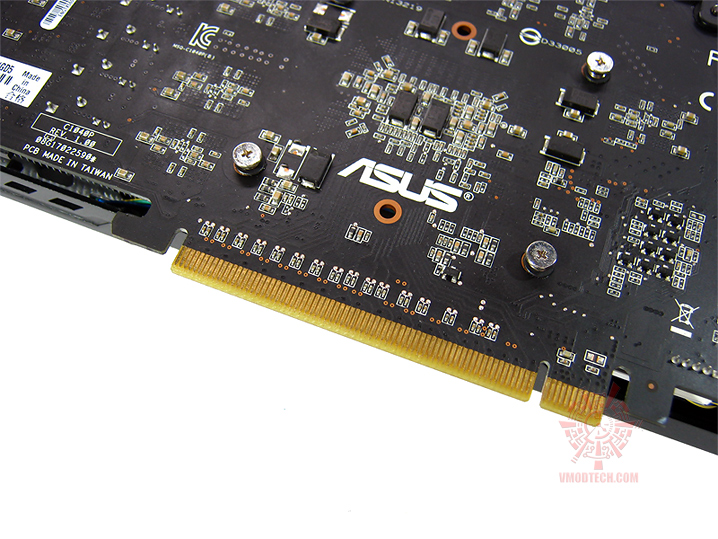

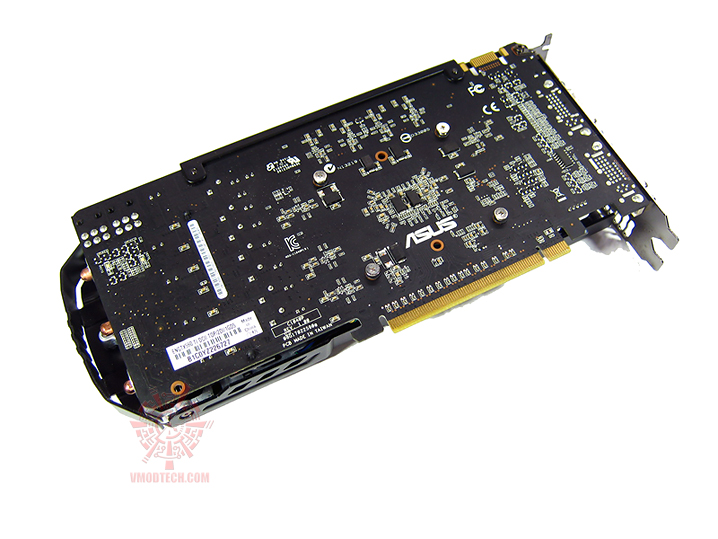

เห็นกันชัดๆ ว่าแผงวงจรฯ ของการ์ดฯ รุ่นนี้ไม่ใช้ PCB แบบ Ref จากทาง nVidia โดยตรง  แต่ทาง Asus ออกแบบเองครับasus gtx560ti 08 Asus GTX560 Ti DirectCUII TOP : Review

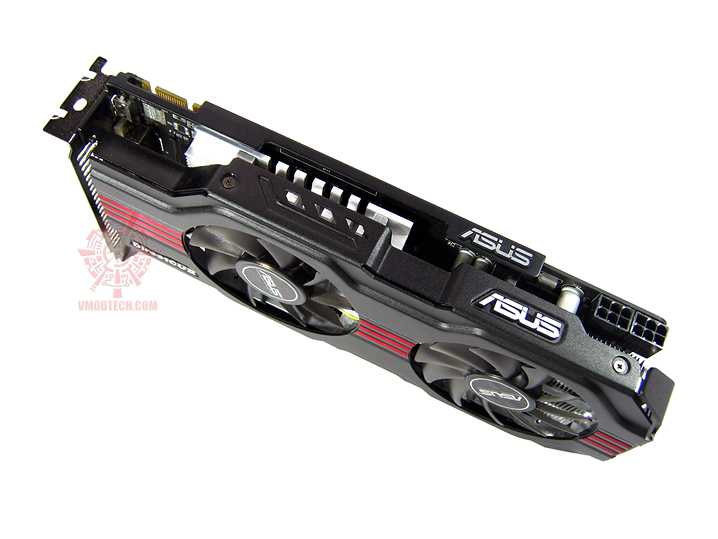

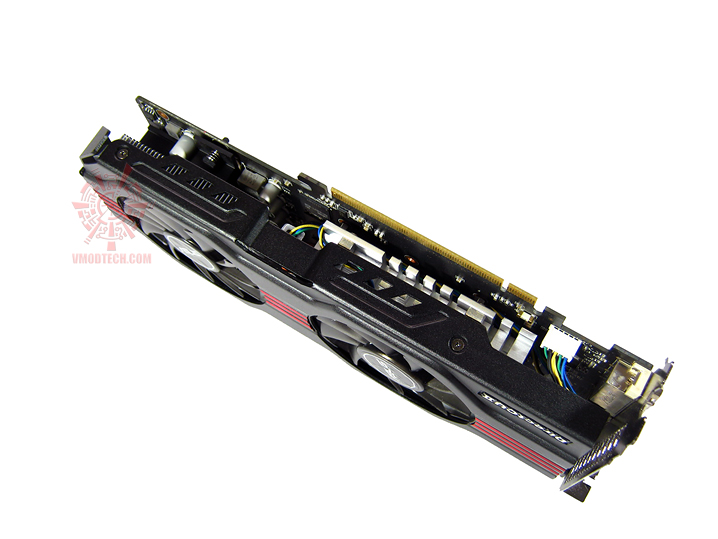

สันข้างของตัวการ์ดฯ มีคานเสริมความแข็งแรง ผมว่าจำเป็นมากโดยเฉพาะการ์ดฯ รุ่นกลางๆ ถึงใหญ่ๆ เมื่อเราติดตั้งลงไปแล้วจะทำให้ตัวการ์ดดูไม่แอ่น และดูสวยงาม  แถมพะโลโก้ยี่ห้อ Asus มาให้ 2 จุด แหม !!! ก็โลโก้ยี่ห้อนี้ดูแล้วมีคลาส…จริงๆ  เอิ้กๆๆasus gtx560ti 09 Asus GTX560 Ti DirectCUII TOP : Review

asus gtx560ti 10 Asus GTX560 Ti DirectCUII TOP : Review

asus gtx560ti 11 Asus GTX560 Ti DirectCUII TOP : Review . asus gtx560ti 12 Asus GTX560 Ti DirectCUII TOP : Review

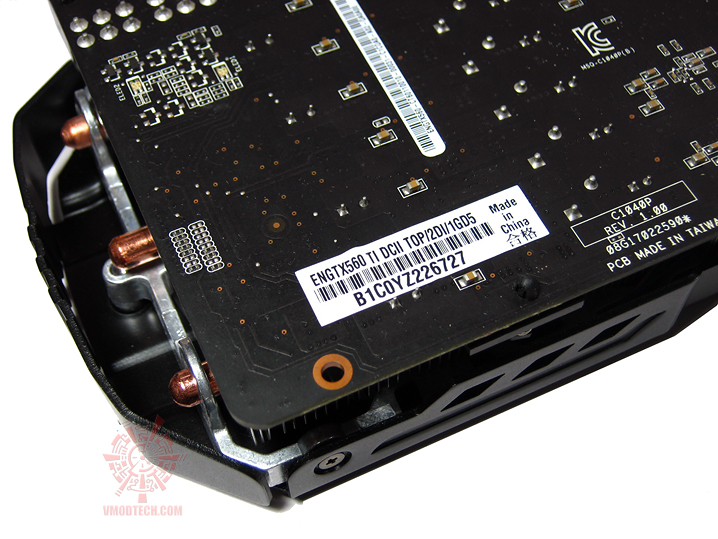

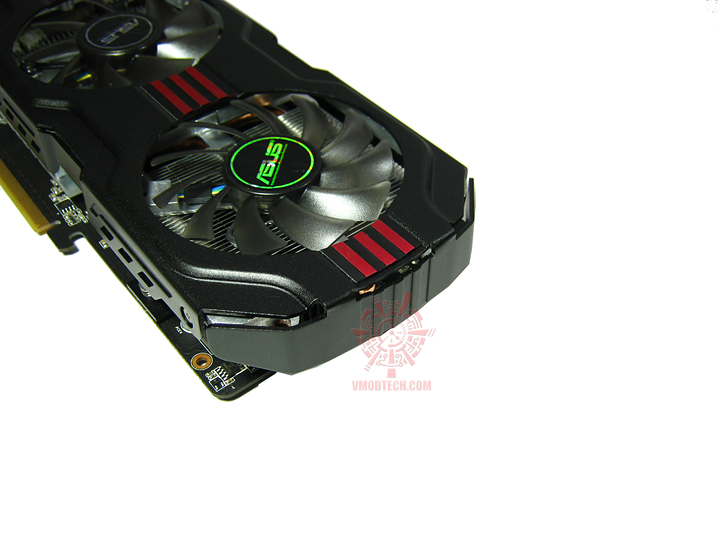

บั้นท้ายของ Asus GTX560 Ti DirectCUII TOP งดงามหยดย้อยจริงๆ ติดตั้งพัดลมขนาด 8 ซม. มาให้ 2 ตัว พัดลมคู่นี้ไม่มีหลอดไฟ led ติดมาให้ น๊ะครับ 555+   โมเดลโค้ด ของการ์ดจอฯ รุ่นนี้ ดูกันชัดๆ เวลาซื้อจะได้สอยไม่ผิดตัวครับ : )

asus gtx560ti 13 Asus GTX560 Ti DirectCUII TOP : Review   asus gtx560ti 14 Asus GTX560 Ti DirectCUII TOP : Review

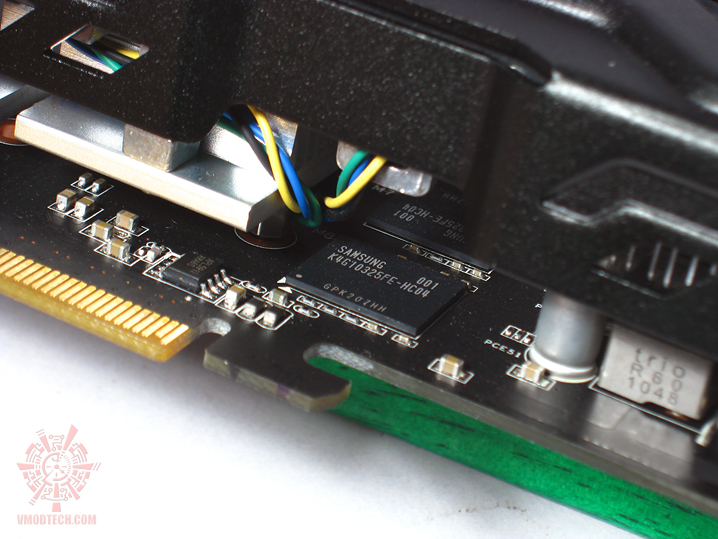

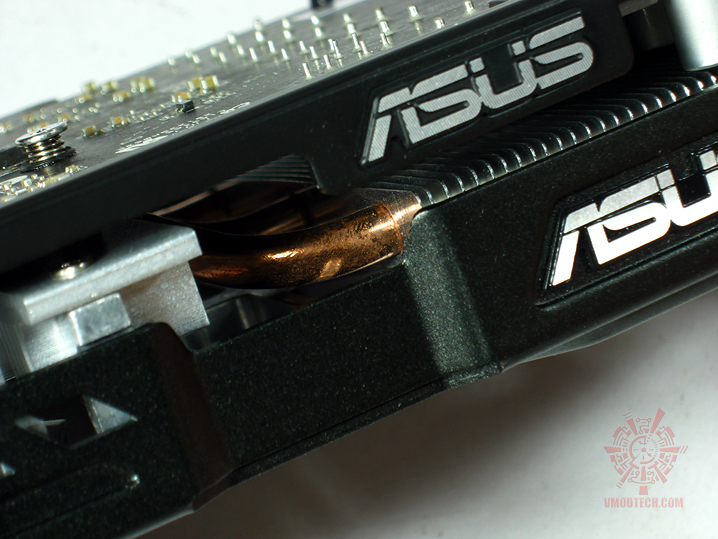

แอบมองท่อฮีทไปท์ทองแดง ภายใต้ฝาครอบฮีทซิงค์การ์ดจอฯ   ใช้เม็ดแรม DDR5 จากค่าย Samsung รหัส K4G10325FE-HC04

asus gtx560ti 16 350x263 custom Asus GTX560 Ti DirectCUII TOP : Review   asus gtx560ti 17 Asus GTX560 Ti DirectCUII TOP : Review

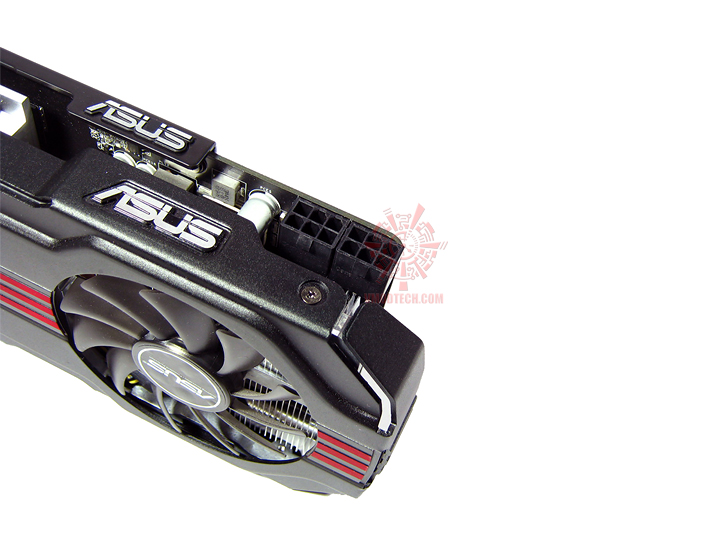

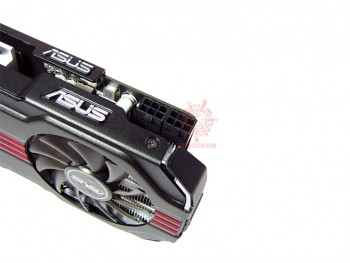

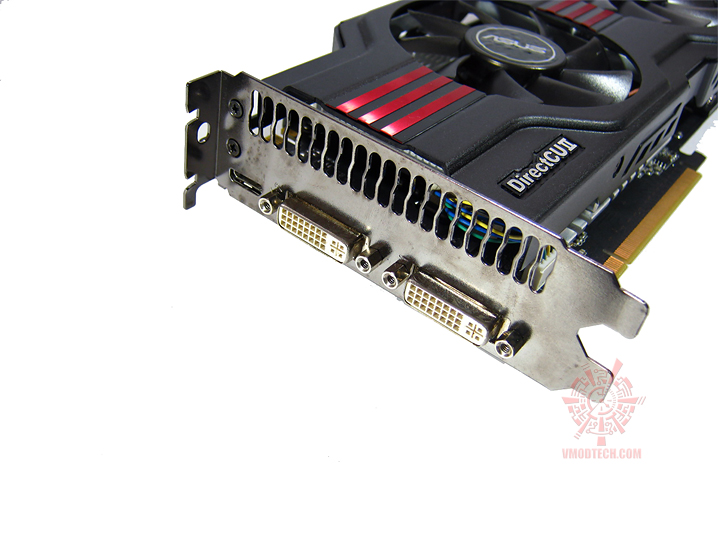

มาตรฐาน GTX560 Ti ร้องขอปลั๊กไฟ 12v แบบ 6 Pins จำนวน 2 ชุด   ช่องเชื่อมต่อของ Asus GTX560 Ti ตัวนี้ มี 3 ช่องทาง คือ DVI 2 ช่อง และ Mini HDMI อีก 1 ช่อง

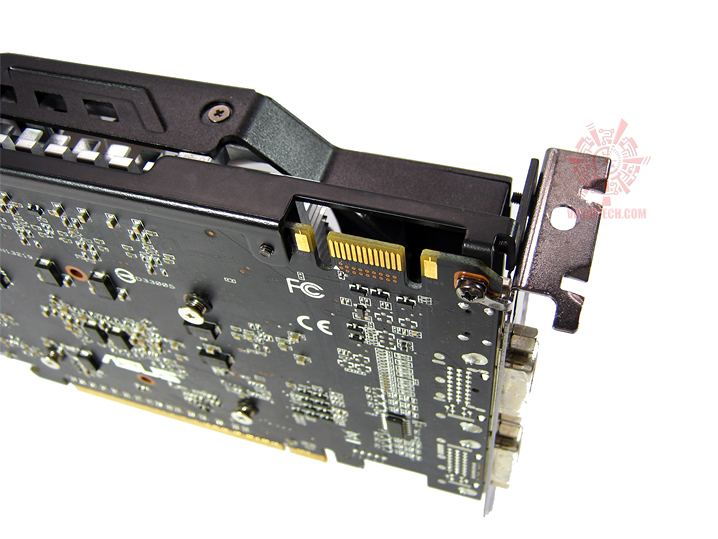

asus gtx560ti 15 Asus GTX560 Ti DirectCUII TOP : Review   การเชื่อมต่อของการ์ดจอฯ แบบหลายตัว รองรับเพียง SLi 2-Way  กล่าวคือมันเชื่อมต่อได้เต็มที่เพียงแค่ 2  ตัว ครับ เอิ้กๆๆ
