ASUS M4A88TD-V EVO/USB3 Xtreme Design Motherboard Review

/ บทความโดย: Venom-Crusher , 05/08/2010 00:02, 8,927 views / view in EnglishEN
«»
Share

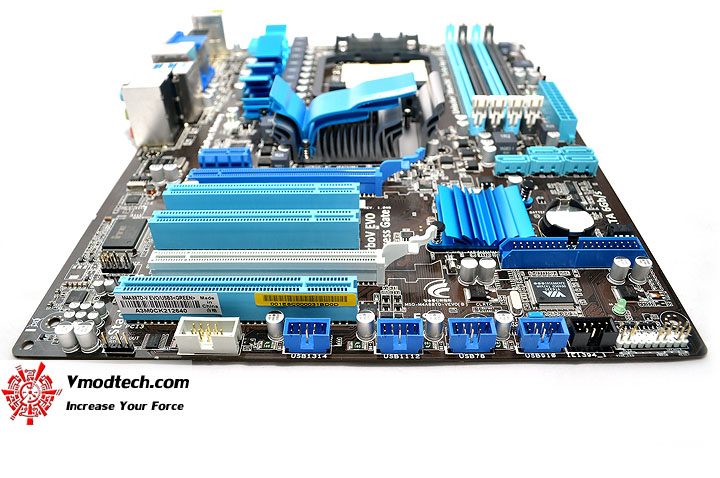

dsc 0125 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

มาดูส่วนท้ายบอร์ดกันต่อครับว่ามีอะไรบ้าง ช่องทางต่อไปยัง Front Panel และ Back Panel มากันเพียบเช่นเคย

dsc 0129 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

SATA3 5Ports, PATA 1Port 2Devices มากันเพียบใกล้เคียงบอร์ดรุ่นใหญ่เลยครับ

dsc 0130 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

สลอตแรมแบบ Dual Channel 4สลอตกันเช่นเคยครับ

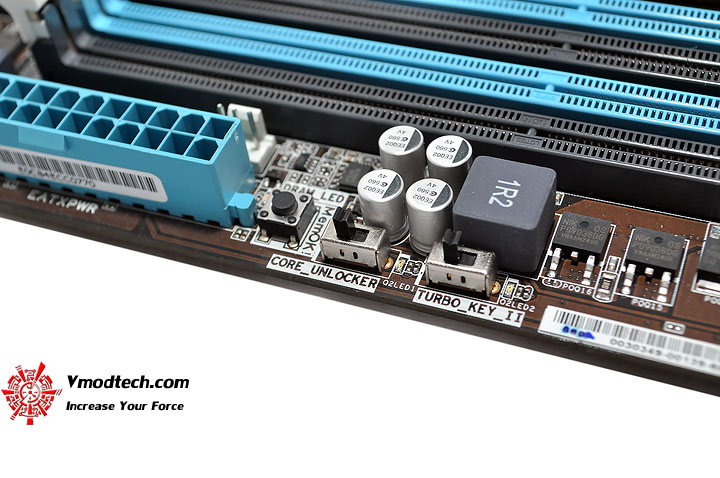

dsc 0134 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

ตำแหน่งของสวิทซ์ MemOK, Core Unlocker ที่ทำให้ CPU PhenomII X2 X3 มี Cores และ L3Cache เพิ่มกันในระดับฮาร์ดแวร์ และ Turbo Key II สำหรับ Overclcok กันแบบสบายๆ เสถียรแน่ๆ ที่บัส 232MHz จะอยู่ข้างๆสลอตแรมนะครับ

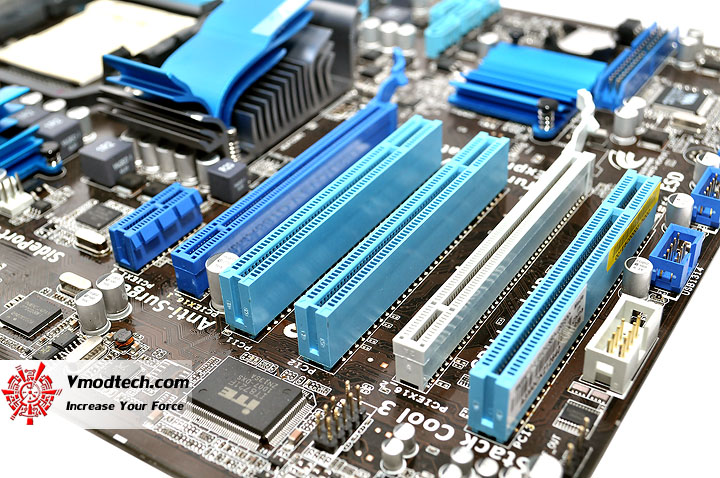

dsc 0123 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

สลอต PCI-e X16 ที่มากัน 2สลอต CrossfireX Supported โดยช่องสีน้ำเงินจะทำงานที่ X16 ส่วนช่องสีเทาด้านล่างจะทำงานที่ X4 ตามด้วยบนสุดกับช่อง PCI-e X1 1สลอต และสุดท้าย PCI 32-bit 3สลอต ครบเซตครับ

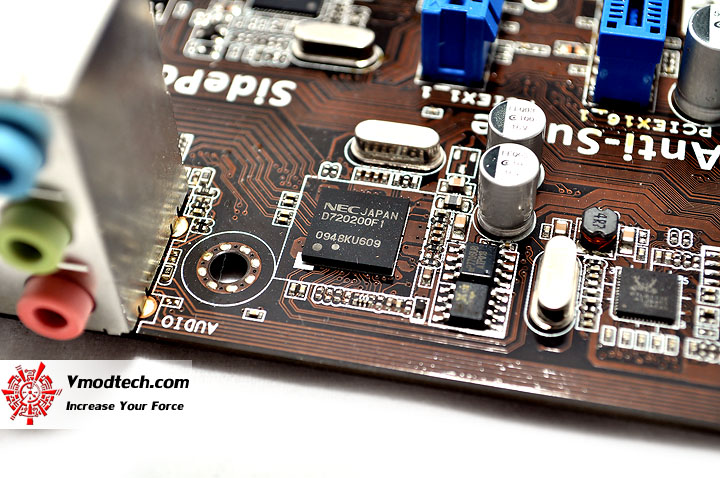

dsc 0147 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

บอร์ดตัวนี้จะใช้ชิปจาก NEC เพื่อควบคุมการทำงานของช่อง USB 3.0 นะครับ

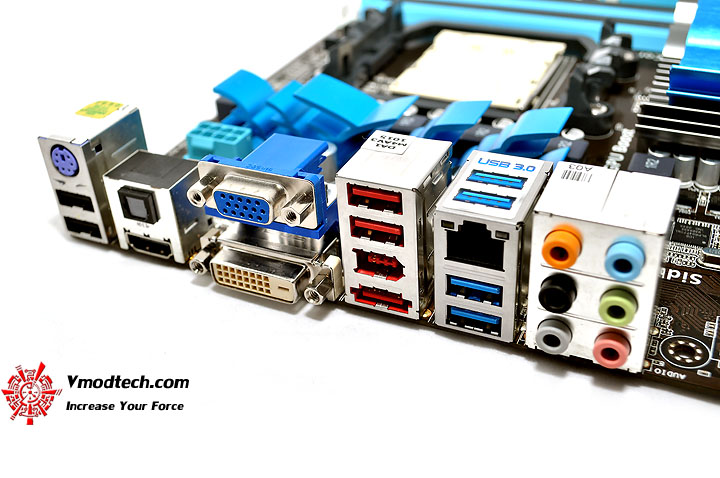

dsc 0121 ASUS M4A88TD V EVO/USB3 Xtreme Design Motherboard Review

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง ส่วน HD 4250 on board จะเชื่อมต่อออกได้ถึง 3ช่องทาง คือ D-sub 15Pins DVI-D 24Pins และ HDMI ซึ่ง HD 4250 ที่แถมมาคุณสมบัติต่างๆจะใกล้เคียงกับ HD 4290 ของชิป 890GX มากๆเลยครับ ที่ต่างกันข้อใหญ่คือสัญญาณนาฬิกาที่ต่ำกว่า 140MHz เพียงเท่านั้น ซึ่งตรงจุดนี้ ASUS ก็เตรียมการเพิ่มความแรงให้ใน BIOS ที่สามารถปรับเร่งความเร็วตรงนี้ให้เกิน 700MHz กันได้แบบสบายๆ แล้วยังแถม Sideport Memory มาให้อีก 128MB แบบนี้แรงไม่ธรรมดาแน่นอนครับ
