Motherboard Appearance

tpp 4456 ASUS ROG MAXIMUS XI EXTREME Review

tpp 4457 ASUS ROG MAXIMUS XI EXTREME Review

กล่องบรรจุ ASUS ROG MAXIMUS XI EXTREME นั้นจะมีขนาดค่อนไปทางใหญ่ตามขนาดมาเธอร์บอร์ด สีสรรออกแบบมาด้วยโทนสีเทาเข้มตัดกับสีดำ ด้านหลังก็จะมีรายละเอียดสำคัญๆของบอร์ดอธิบายมาให้เข้าใจกันครับ

tpp 4458 ASUS ROG MAXIMUS XI EXTREME Review

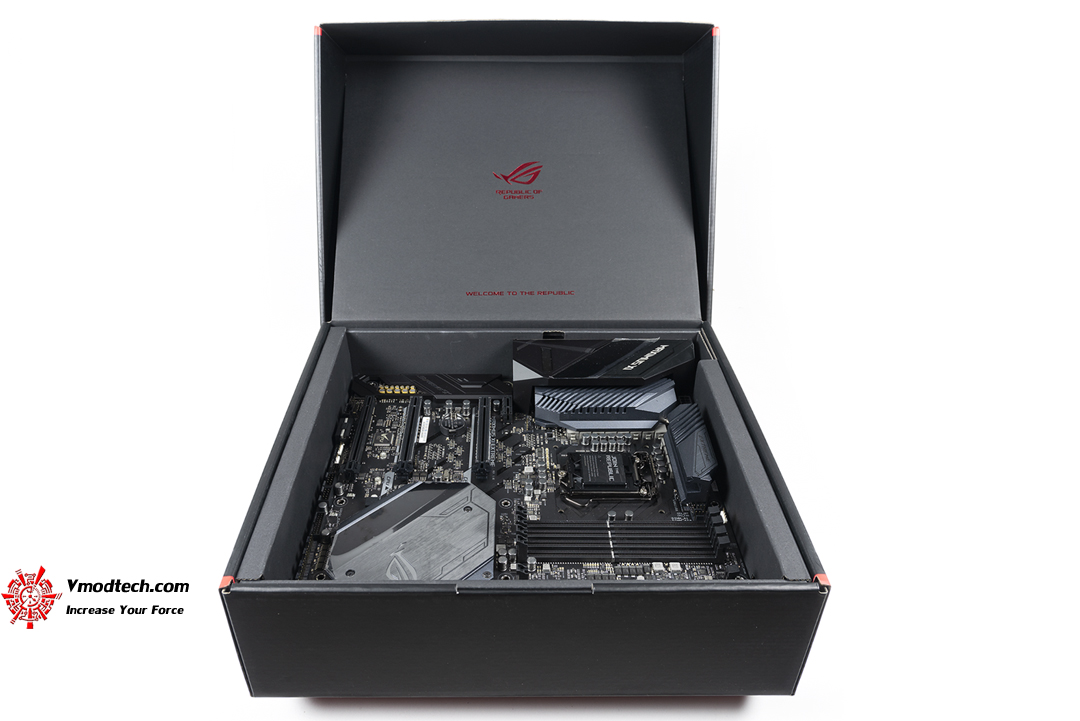

เปิดกล่องมาก็จะพบกับตัวบอร์ดหน้าตาน่าเกรงขามสุดๆ

tpp 4459 ASUS ROG MAXIMUS XI EXTREME Review

tpp 4463 ASUS ROG MAXIMUS XI EXTREME Review

tpp 4460 ASUS ROG MAXIMUS XI EXTREME Review

tpp 4461 ASUS ROG MAXIMUS XI EXTREME Review

tpp 4462 ASUS ROG MAXIMUS XI EXTREME Review

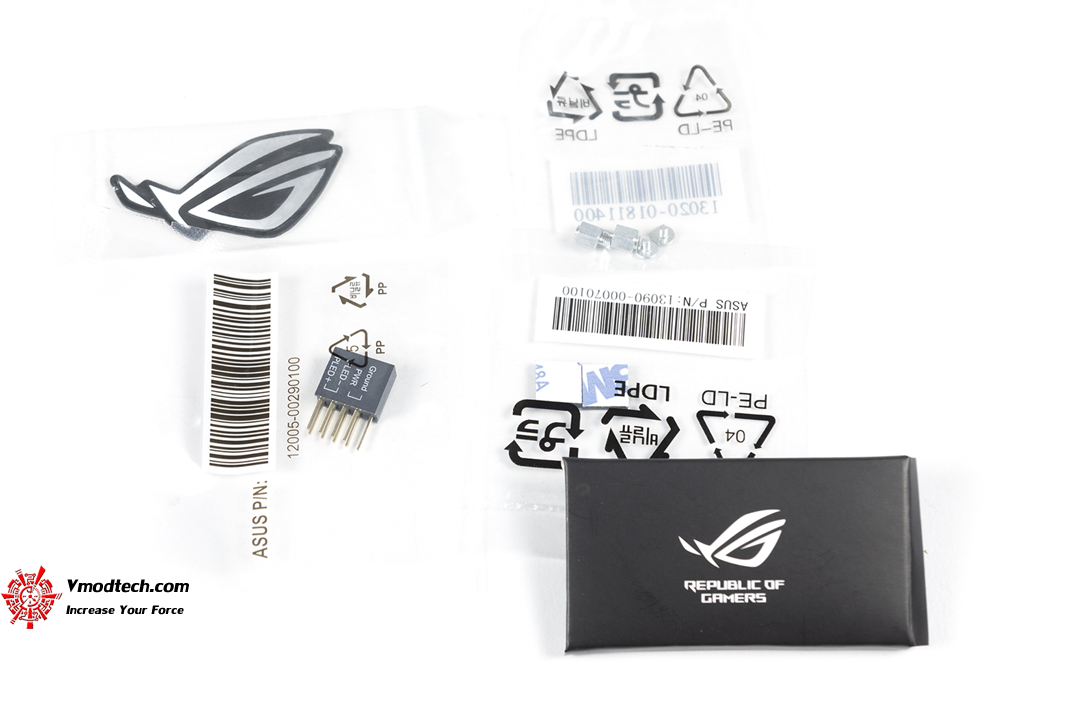

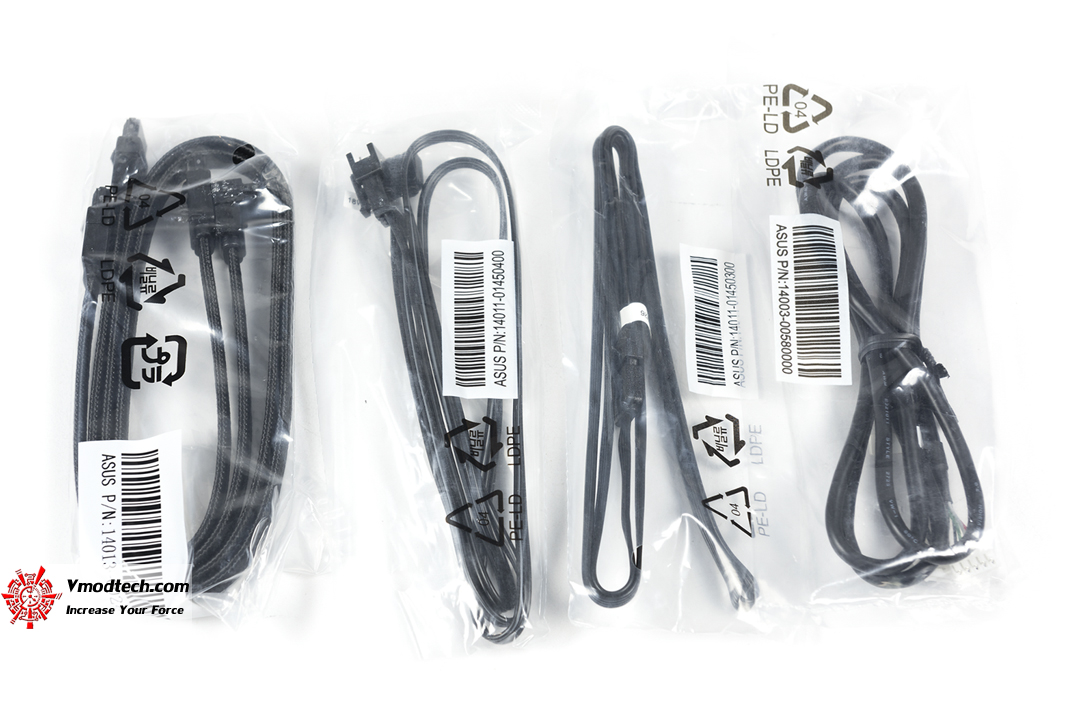

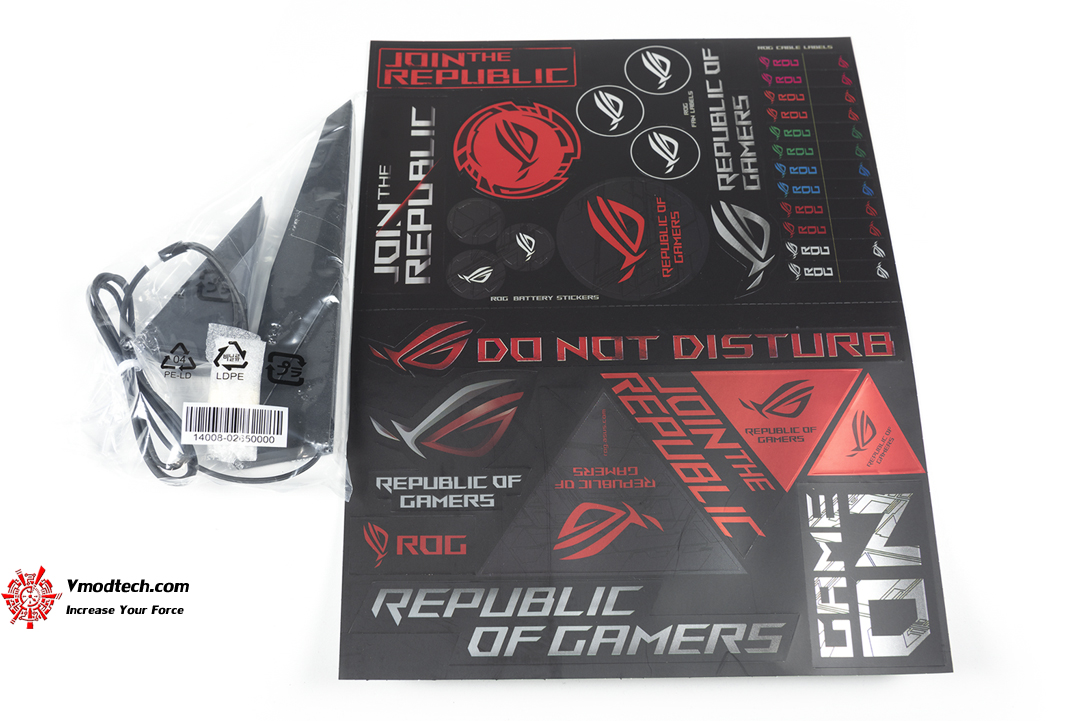

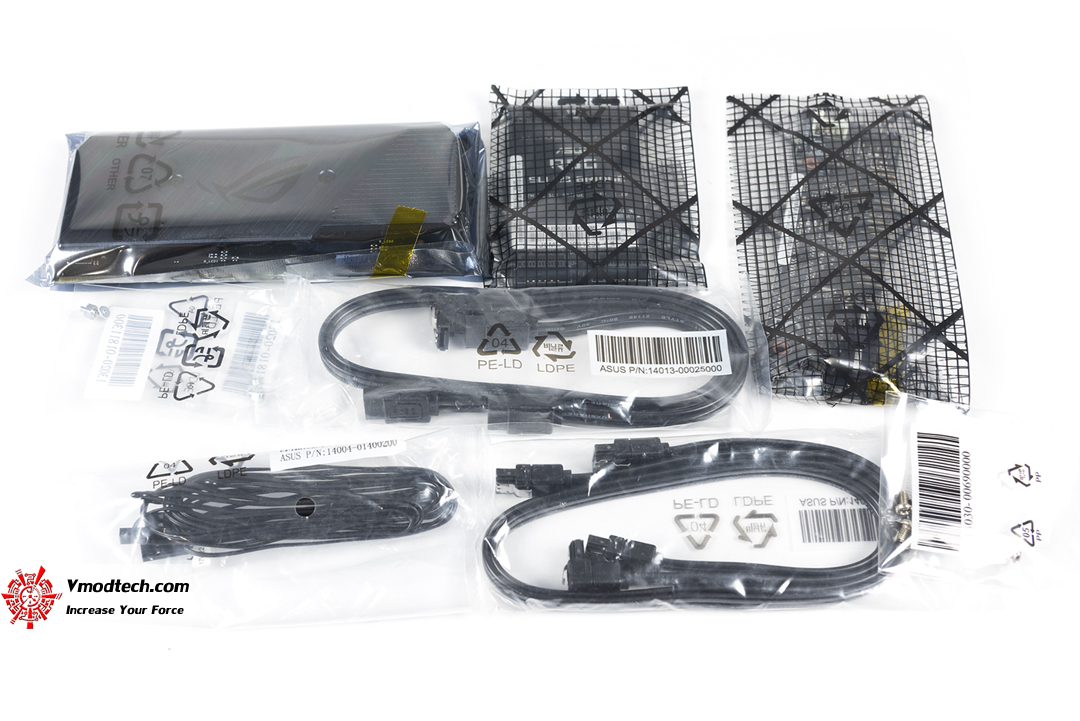

บรรดาสาย และอุปกรณ์ต่างๆรวมถึงคู่มือ แผ่น Driver ที่แถมมาให้ในกล่อง

tpp 4464 ASUS ROG MAXIMUS XI EXTREME Review

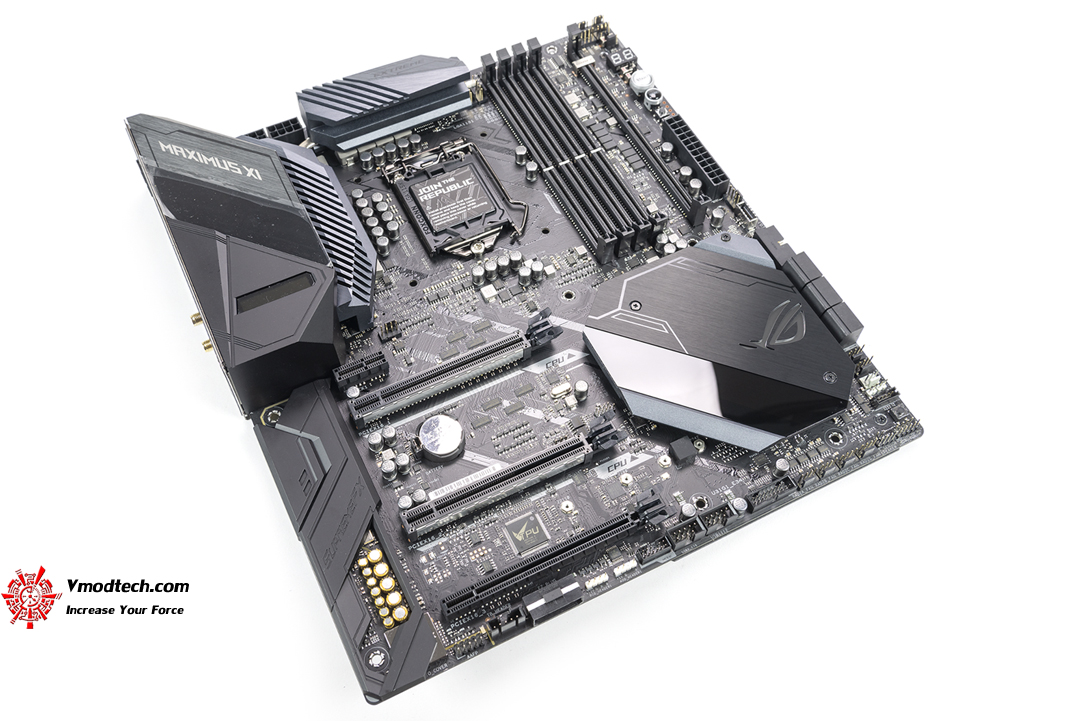

หน้าตาบอร์ด ROG MAXIMUS XI EXTREME แบบเต็มๆครับ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

tpp 4465 ASUS ROG MAXIMUS XI EXTREME Review

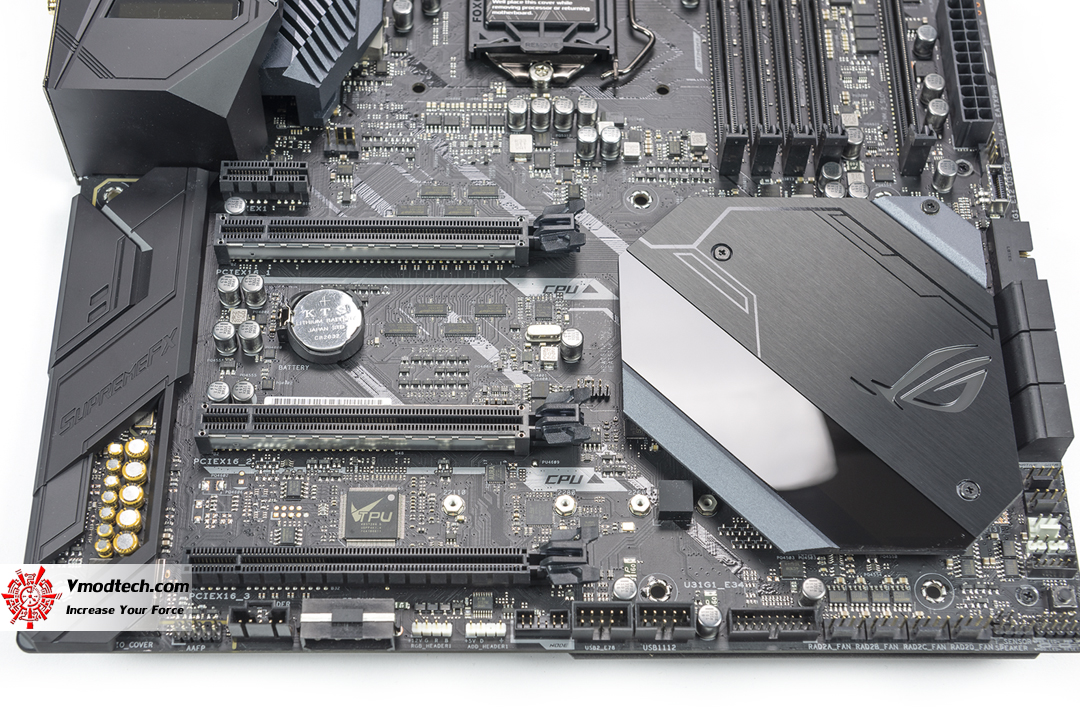

จุดเด่นที่เห็นบนบอร์ดนี้ก็คือพอร์ทเชื่อมต่อแบบ PCIe ที่มีมาให้ 3 ช่อง รองรับการทำงาน NVIDIA® 2-Way SLI™ Technology และ AMD 3-Way CrossFireX™ Technology และภายใต้ฮีทซิ้งค์ด้านขวามือนั้นจะเป็นช่องเสียบ M.2 จำนวนสองช่อง ซึ่งหนึ่งช่องในนั้นจะรองรับทั้ง M.2 SATA และ M.2 PCIe ส่วนอีกช่องจะรองรับ M.2 PCIe อย่างเดียว ตรงนี้สามารถตรวจสอบได้จากคู่มือนะครับ

tpp 4476 ASUS ROG MAXIMUS XI EXTREME Review

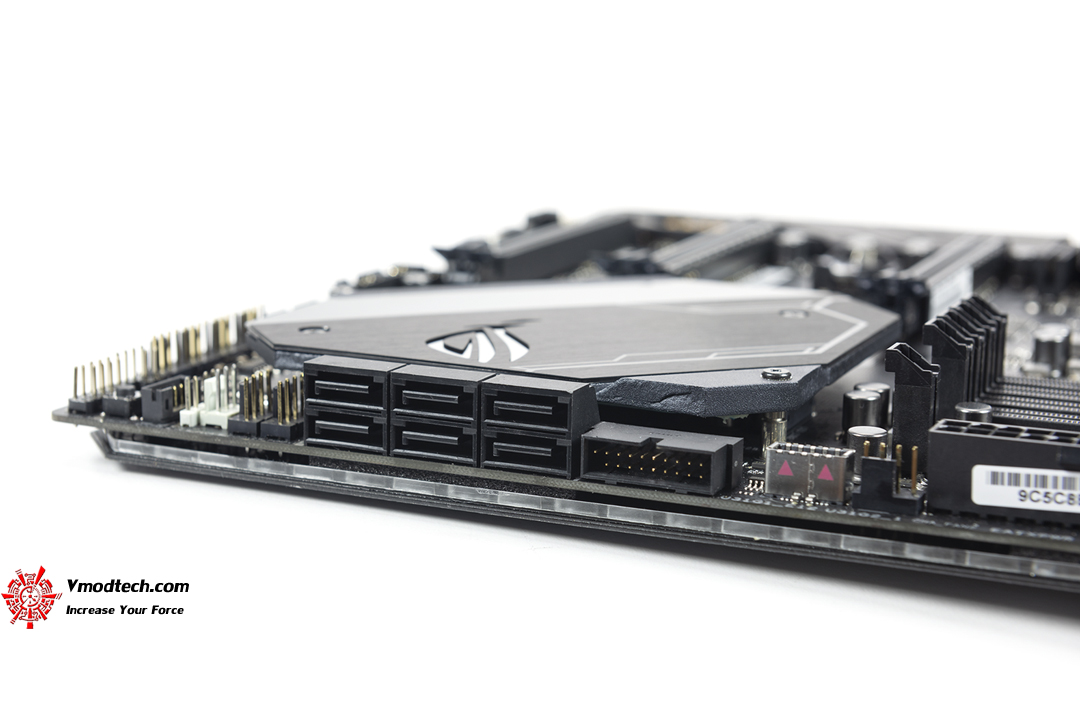

พอร์ทการเชื่อมต่อแบบ SATA III นั้นจะมีมาให้หกช่องครับ และที่ตรงระหว่างแผ่นรอง PCB ด้านล่างกับตัว PCB นั้นจะเห็นว่ามีพลาสติกใสๆ ซึ่งตรงนั้นจะเป็นจุดที่สามารถเปล่งแสงออกมาได้นะ

tpp 4469 ASUS ROG MAXIMUS XI EXTREME Review

tpp 4470 ASUS ROG MAXIMUS XI EXTREME Review

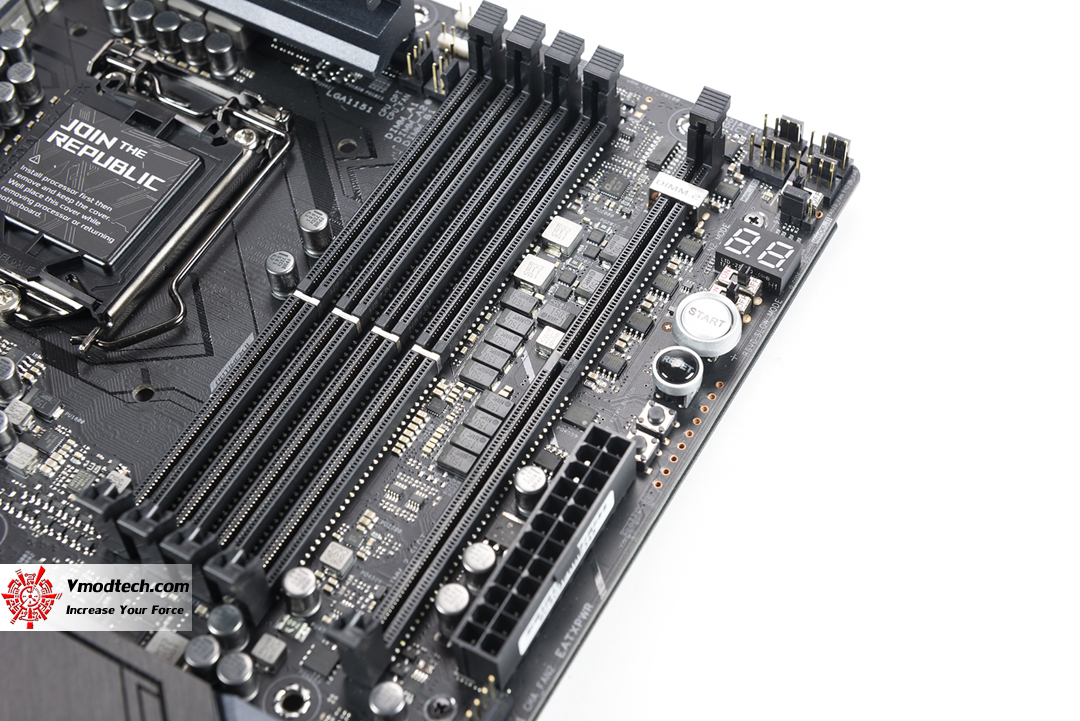

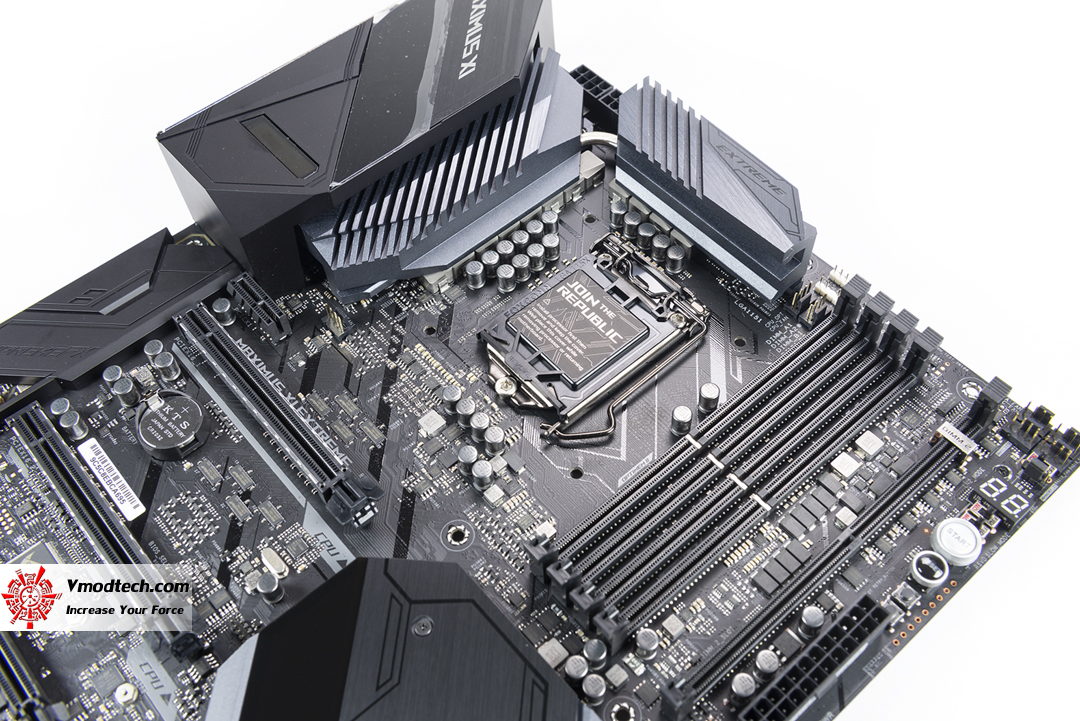

บริเวณโซนกลางซึ่งเป็นโซนของซ๊อกเกตซีพียูและช่องเสียบแรม และบรรดาปุ่มควบคุมต่างๆ แรมนั้นรองรับการทำงานได้ 4 x DIMM, Max. 64GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory ส่วนช่อง DIMM 2 นั้นมีเอาไว้เพื่อใส่ SSD แบบ M.2 PCIe 3.0 X4 แต่ต้องติดตั้งกับอุปกรณ์เสริมก่อนนะครับ

tpp 4471 ASUS ROG MAXIMUS XI EXTREME Review

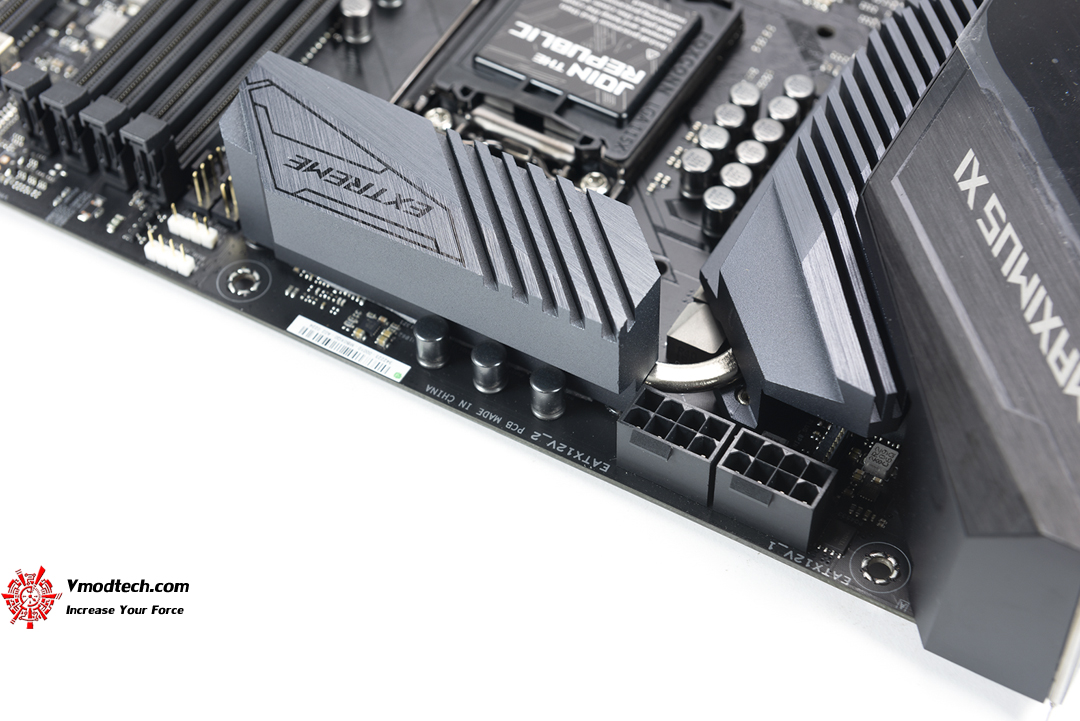

บอร์ดนี้ต้องการไฟเลี้ยง CPU แบบ PCIe แบบ 8 พินจำนวนสองหัว

tpp 4468 ASUS ROG MAXIMUS XI EXTREME Review

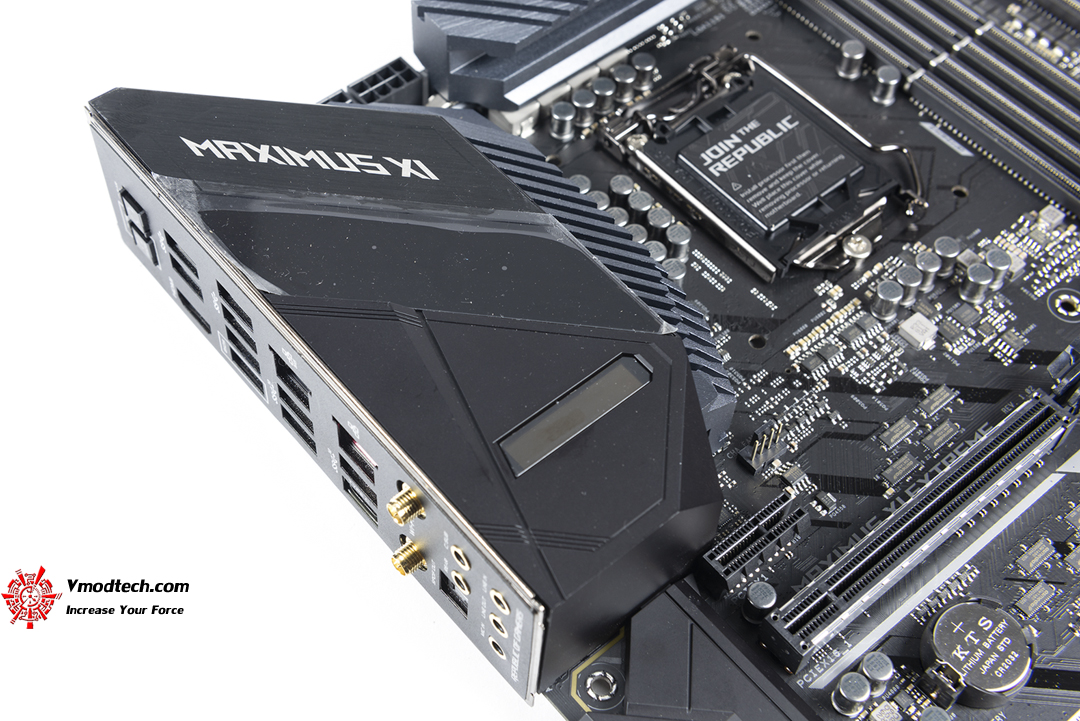

บริเวณจอแสดงผล DEBUG Code บริเวณเหนือฝาครอบพอร์ทเชื่อมต่อด้านหลัง นอกจากโค๊ด Debug แล้ว มันยังแสดงถึงรายละเอียดของแต่ละโค๊ดที่ขึ้นอยู่ด้วย แจ่มมาก

tpp 4473 ASUS ROG MAXIMUS XI EXTREME Review

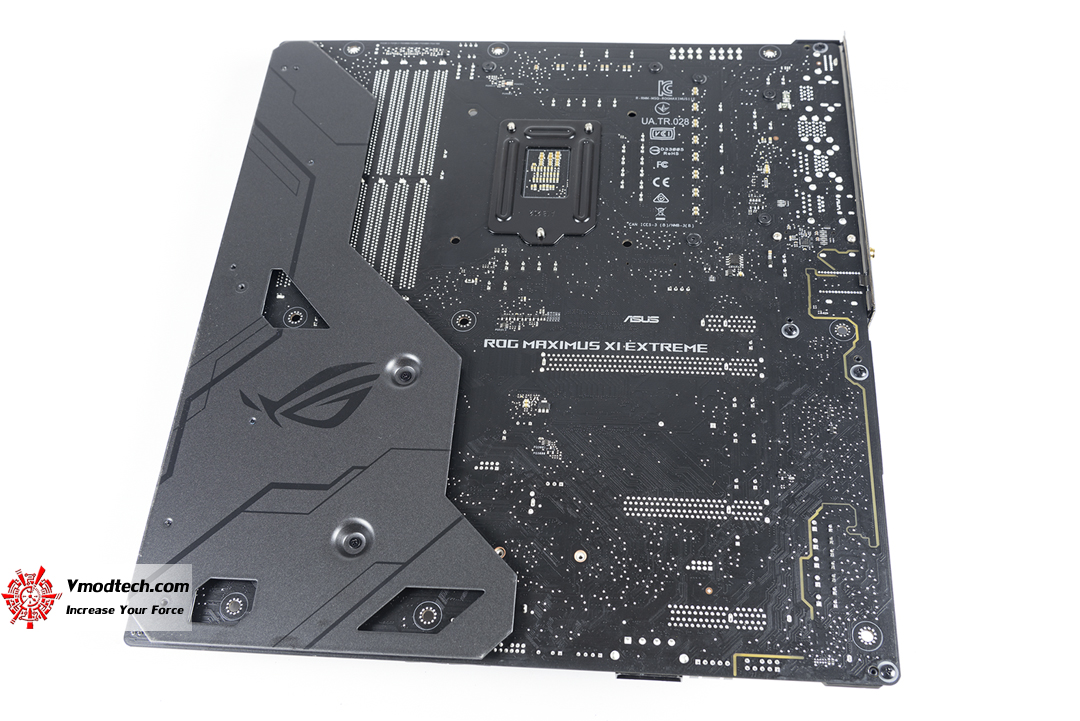

ด้านหลังของบอร์ดก็จะมีฝาครอบมาตรงบริเวณที่มีแสงเปล่งออกมาได้ครับ

tpp 4474 ASUS ROG MAXIMUS XI EXTREME Review

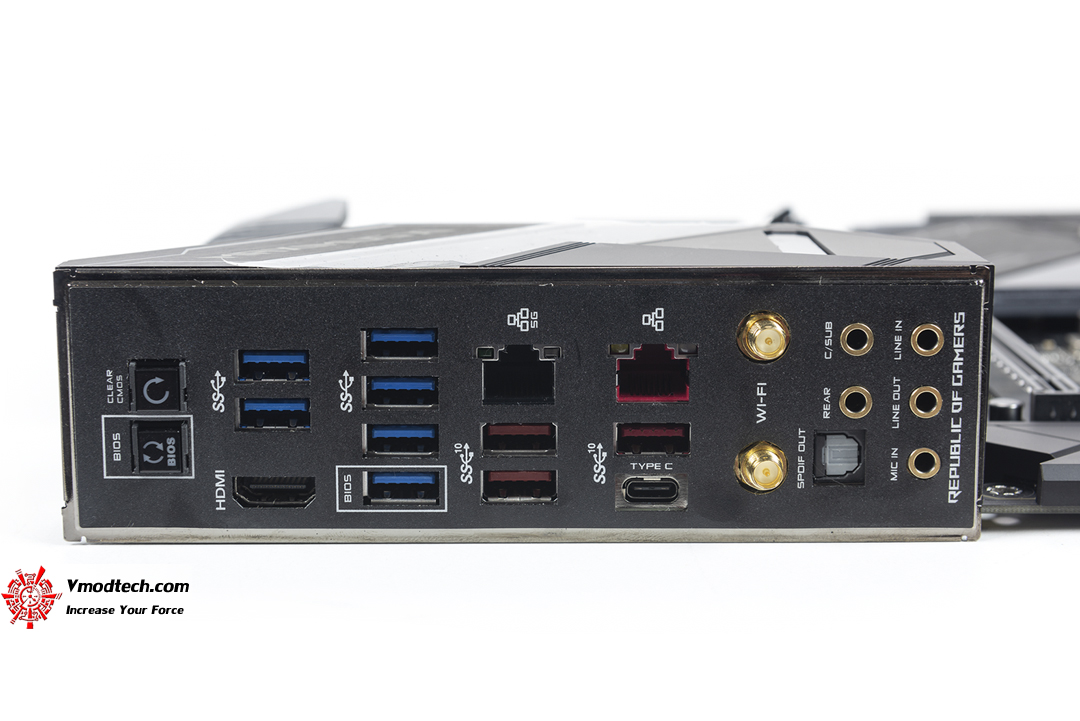

พอร์ทเชื่อมต่อด้านหลังครับ

  • 1 x HDMI
  • 1 x LAN (RJ45) port(s)
  • 4 x USB 3.1 Gen 2 (red)1 x Type-C+3 x Type-A
  • 6 x USB 3.1 Gen 1 ,
  • 1 x Optical S/PDIF out
  • 1 x Clear CMOS button(s)
  • 1 x USB BIOS Flashback Button(s)
  • 1 x ASUS Wi-Fi Module
  • 5 x LED-illuminated audio jacks
  • 1 x AQC-111C 5G LAN port
..
