DFI CFX3200-M2/G

/ บทความโดย: admin , 17/11/2007 09:45, 347 views / view in EnglishEN
«»
Share




สวัสดีอีกครับครับ เจอกันอีกแล้วกับผมวันนี้ผมมีบอร์ดที่ใช้ chipset จาก ati cfx3200 มาให้ชมครับ ซึงตัวบอร์ดตัวนี้เป็นบอร์ดจากฝั่ง DFI แค่ได้ยินชื้อนี้หลายๆคนเริ่มสดุดขึ้นมาแล้วสิครับงันตามผมมาเลยดีกว่าครับ



เผยโฉมหน้ากันนิดหน่อยครับกับโลโก นกไฟ อิอิแค่กล่องก็กินขาดแล้วครับ หน้ากล่องก็จะบอกถึงรายละเอียดคราวๆว่ารองรับCPU รุ่นใหนบ้าง จริงๆคือ AM2 แหละครับ chipset ที่แจ้งมาหน้ากล่องก็จะเป็น AMD580X  เท่จริงๆ แล้วก็มีรายละเอียดว่ารองรับ Gigabit lan  รองรับ DDR2 667

ชัดเจนครับกับ chipset AMD 580X พร้อมกับรองรับ CROSS Fire


งันมาดู spec  ของเจ้าบอร์ดตัวนี้กันก่อนดีกว่าครับว่ามันมีไรบ้าง


Main specs of DFI INFINITY CFX3200-M2/G :


CPU : AM2 CPU support
RAM: DDR2- 800 RAM
Expansion slot: 2 PCIE x16 slots, 1 PCIE x1 slot, and 3 PCI slots support
Sound: 8chs high-definition audio codec
SATA: 4 SATAII, 1 eSATA
USB : 10 USB ports support
LAN : 1 Gigabit LAN port support
IEEE 1394 : 2 IEEE 1394 ports support
SPDIF : 2 SPDIF-out ports support
Parallel port: 1 parallel port support
IrDA : 1 IrDA port support
Fan : 3 fan ports support
BIOS: Advance OC BIOS settings












มุมมองด้านหลังกล่องครับแจ้งรายละเอียดครบถ้วนว่ารองรับอะไรบ้าง



แกะกล่องกันเลยดีกว่า มาดูกันว่าถายในกล่องจะเป็นยังงัยกันครับ

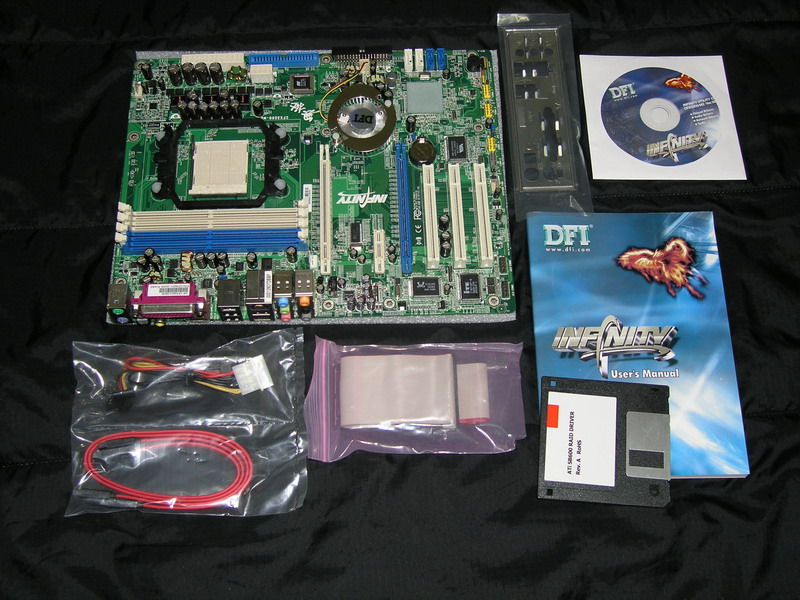

แกะออกมาแล้วรู้สึกของแถมที่ให้มาจะไม่เยอะเท่าไหร่ครับ มีบอร์ดหลักหน้าตาคล้ายๆกับ DFI M2 Untra2 ภายในกล่องเทออกมา จะมีบอร์ดหลัก สาย sata 2 เส้น สายแพ 80 พิน 1เส้น สายไดรว์ A 1 เส้น คู่มือ ไดรว์เวอร์แล้วก็ฝาหลัง อีกอย่างก็เป็นไดร์เวอร์ raid ที่มากับแผ่น 3.5 นิ้ว

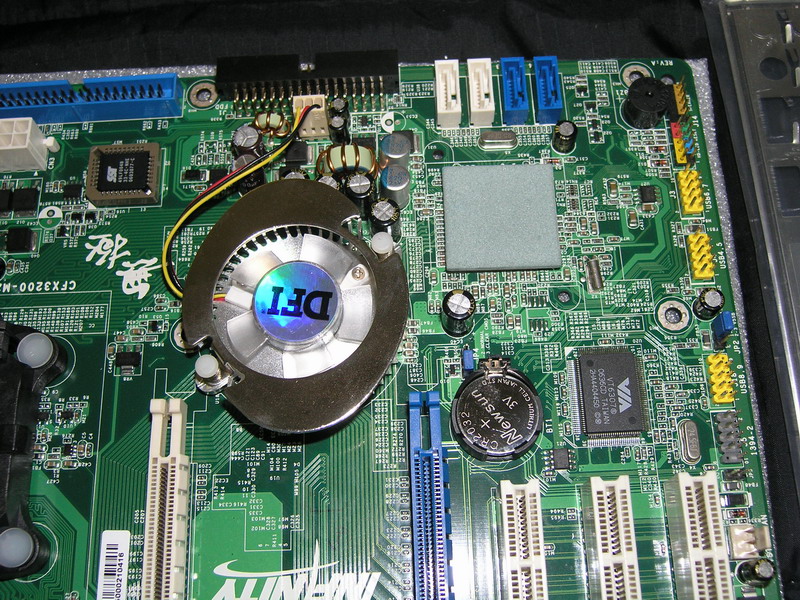

chipset ไม่แกะมาไม่รู้เลยครับว่าเป็น nf4 หรือปล่าวเพราะใช้ตัวระบายความร้อนเหมือนกันเลย ส่วนที่ติดกันที่เห็นเป็นสีเหลียมเขียวอ่อนๆคือ เซาท์บริท ใช้ chip ati sb600

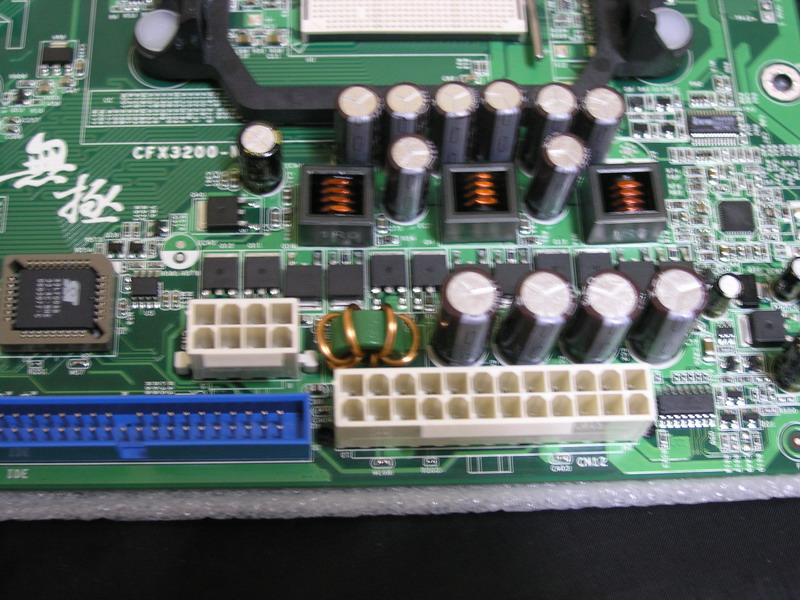

มาดูภาคจ่ายไฟกันบ้างครับ ไฟที่ต่อเข้าบอร์ดจะมี 2 ชุดนะครับ คือ 24 pin และ 8 pin ในส่วนตรงนี้เป็นที่น่าเสียดายมากครับที่ชุด motfet ไม่มีตัวระบายความร้อนติดมาให้ แต่ก็กว้างพอที่ให้เราติดซิงค์เพิ่มลงไปได้ครับ

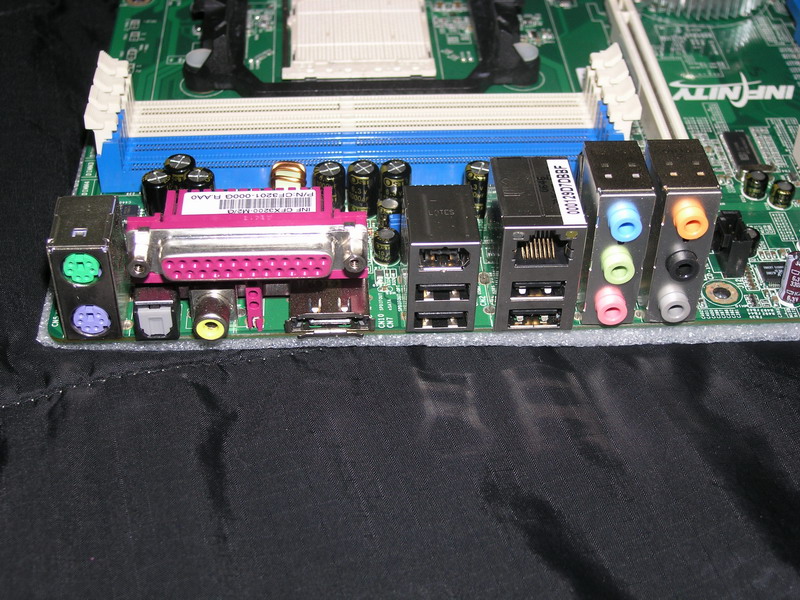

เอาละครับมาดู Rear Panel I/O Ports กันบ้างครับว่ามีอะไรมาให้บ้าง


-PS/2 mouse port


-PS/2 keyboard port


-Parallel port


-Optical S/PDIF port


-RCA S/PDIF  port


-eSATA port


-IEEE 1394-I port


-USB port


-LAN port


-Line-in port


-Front R/L port


-Mic-in port


-Center/Subwoofer port


-Rear R/L port


-Side R/l port


สาธยายซะหมดเลยอิอิ

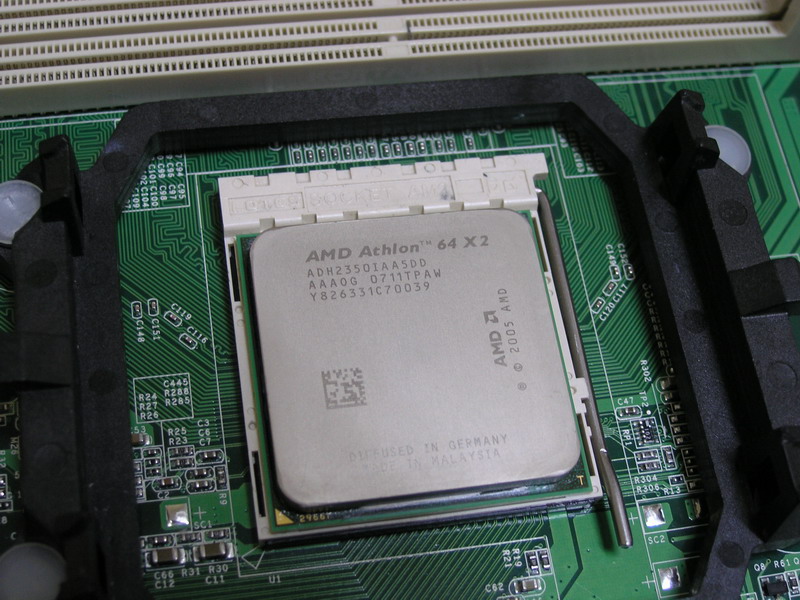

จับ เจ้า BE 2350 ลงเลยครับสำหรับการทดสอบนี้

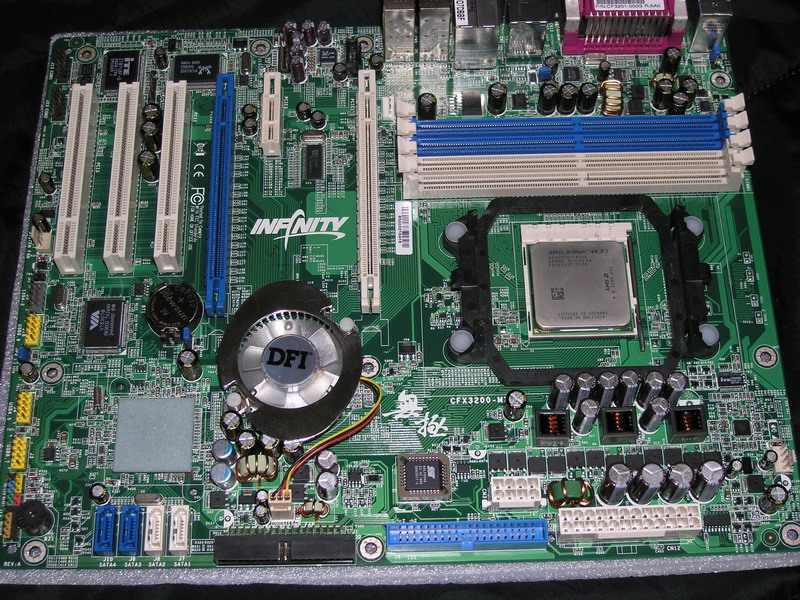

ส่วนที่เห็นนะครับมี port sata มาให่ถึง 4 port ส่วน PCIE 16X มีมาให้ 2 port ซึ่งแน่นอนอยู่แล้วเนื่องจากรองรับ CROSS Fire
