มาเจอะเจอกันอีกแล้วบนพื้นที่รีวิวฮาร์ดแวร์  คราวนี้เป็นproductของ DFI จากทางTKCOM มาใน DK Serieชื่อรุ่นว่า “LanParty DK X38 T2RB” เห็นชื่อก็คงรู้ถึงชิปเซทจะเป็นตัวอื่นไปไม่ได้นอกจากX38ที่ออกมาได้พักใหญ่ๆแล้วของค่ายIntelนั่นเอง บทความนี้คงไม่กล่าวถึงเทคโนโลยีอะไรกันนะครับ หยิบมาทดสอบกับโปรแกรมเบนซ์มาร์คและการโอเวอร์คล็อคเล็กๆน้อยๆให้ได้ชมกันถึงประสิทธิภาพที่ได้จากเจ้าเมนบอร์ดตัวนี้ว่าสามารถแค่ไหน ตอบสนองอะไรเราได้บ้าง เชิญทัศนากันได้เลยครับ

ก่อนอื่นมาดูตารางสเปกต่างๆที่มาพร้อมกับบอร์ดตัวนี้กันซักหน่อย

Specifications

Overview

Specification   CPU LGA 775 socket for: - Intelฎ CoreTM2 Quad and Intelฎ CoreTM2 Duo Supports Intel Enhanced Memory 64 Technology (EMT64T) Supports Enhanced Intel SpeedStep Technology (EIST) Supports Intel Hyper-Threading Technology Supports 1333*/1066/800MHz system bus speed *Available only on CPUs that support 1333MHz FSB   Chipset Intel chipset - Northbridge: Intel X38 Express chipset (with Intel Fast Memory Access technology) - Southbridge: Intel ICH9R   Memory Four 240-pin DDR2 DIMM sockets Supports DDR2 667/800 MHz Delivers up to 12.8Gb/s bandwidth Supports dual channel (128-bit wide) memory interface Supports up to 8GB system memory Supports unbuffered x8 and x16 DIMMs   Expansion Slots 2 PCI Express (Gen 2) x16 slots (PCIE 1 and PCIE 3) - 2-way CrossFire at x16/x16 bandwidth 1 PCI Express x4 slot (PCIE 2) 3 PCI slots   BIOS Award BIOS 8Mbit flash memory CMOS Reloaded   Audio Realtek ALC885 High Definition audio CODEC 8-channel audio output DAC SNR/ADC SNR of 106dB/101dB Full-rate lossless content protection technology Optical S/PDIF-out and coaxial RCA S/PDIF-out interfaces   LAN Marvell 88E8053 PCIE Gigabit LAN controller Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards   IDE JMicron JMB368 PCI Express to PATA host controller Supports up to 2 UltraDMA 33/66/100Mbps IDE devices   Serial ATA with RAID Intel Matrix Storage technology Supports up to 6 SATA devices SATA speed up to 3Gb/s RAID 0, RAID 1, RAID 0+1 and RAID 5   Rear Panel I/O Ports 1 mini-DIN-6 PS/2 mouse port 1 mini-DIN-6 PS/2 keyboard port 1 optical S/PDIF-out port 1 coaxial RCA S/PDIF-out port 6 USB 2.0/1.1 ports 1 RJ45 LAN port Center/subwoofer, rear R/L and side R/L jacks Line-in, line-out (front R/L) and mic-in jacks   I/O Connectors 3 connectors for 6 additional external USB 2.0 ports 1 connector for an external COM port 1 front audio connector 1 CD-in connector 1 IrDA connector 6 Serial ATA connectors 1 40-pin IDE connector 1 floppy connector 1 24-pin ATX power connector 1 8-pin 12V power connector 2 4-pin 5V/12V power connectors (FDD type) 1 front panel connector 6 fan connectors 1 download flash BIOS connector 1 diagnostic LED EZ touch switches (power switch and reset switch)   Power Management ACPI and OS Directed Power Management ACPI STR (Suspend to RAM) function Wake-On-PS/2 Keyboard/Mouse Wake-On-USB Keyboard/Mouse Wake-On-LAN Wake-On-Ring RTC timer to power-on the system AC power failure recovery   Hardware Monitor Monitors CPU/system/Northbridge temperature and overheat alarm Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages Monitors the speed of the cooling fans CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat   PCB 6 layers, ATX form factor 24.5cm (9.64″) x 30.5cm (12″)



LP DK X38 มาบรรจุมาในกล่องสีดำเงา แปะสติกเกอร์Waranttyกันเหนียวให้อุ่นใจโดย TKCom99 เจ้าเก่านั่นเอง

หน้าตาหล่อเหลาเอาการเลยนะเนี่ยเจ้า DFI LANParty DK X38



สลอตต่างๆมีดังนี้ครับ

2 x PCI-EX16(CrossFire mode in X16+X16)

1 x PCI-EX4

3 x PCI



มาดูที่มุมนี้กันบ้างครับ ให้เพาเวอร์&รีเซทสวิทช์มาด้วยสำหรับคอเอ๊กซ์ตรีม

1 x Floppy

6 x SATAII,ICH9R ICH9R RAID 0, RAID 1, RAID 0+1 and RAID 5

Built-in power/Reset button and debug light, a good design for DIY users.



อีก1มุมหล่อกับสลอตแรมสีสันแสบทรวง

1 x IDE

4 x DIMM DDRII supports 667/800/1066



ภาคจ่ายไฟ 4-phase digital PWM แปะทับด้วยซิงก์ไปป์ทองแดงสุดตระการตา ผมใส่บลอคน้ำswiftech apogeeจะชนขอบพอดีแบบไม่เหลือที่ว่างให้ขยับเลยนะ

มาชมในส่วนของIOด้านหลังกันบ้างว่ามีอะไรมาให้เรามั่ง ดีใจจังPS/2 ยังมีอยู่

6 x USB 2.0

1 x 1394

1 x Gigabit LAN

1 x optical S/PDIF-out port

1 x coaxial RCA S/PDIF-out port



จัมเปอร์แดงๆนี่เอาไว้เคลียCMOSจากทางด้านหลังบอร์ด เอาใจใส่สำหรับคนเล่นในเคสเลยนะเนี่ย& ไฮเดฟออดิโอ Realtek ALC885 7.1 channels audio codec

ส่วนนี่ก็เป็นอุปกรณ์bundleต่างๆที่ให้มาในกล่อง

ก็ชมหน้าตากันไปบ้างแล้ว ต้องขออภัยเกี่ยวกับเรื่องถ่ายภาพเบลอๆไปบ้างนะครับ คราวหน้าทาเคชิจะพยายามทำให้ดีกว่านี้

555

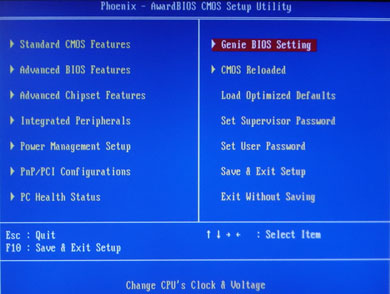

Bios Features

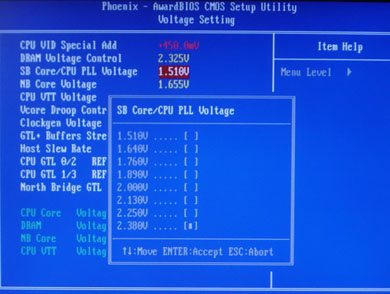

การปรับแต่งค่าไฟต่างๆปรับได้ประมาณนี้ครับ

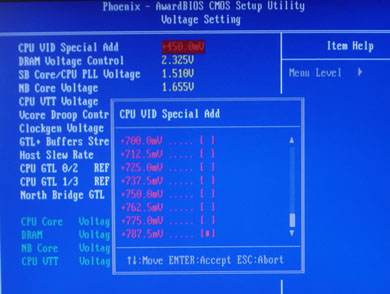

CPU VID Special Add +12.5mV~787.5mV

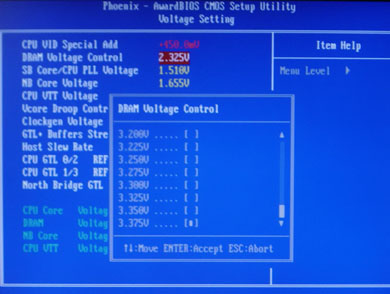

DRAM Voltage 1.800~3.375V

SB Core/CPU PLL Voltage 1.510~2.380V

NB Core Voltage 1.265~2.040V

CPU VTT Voltage 1.100~1.603V

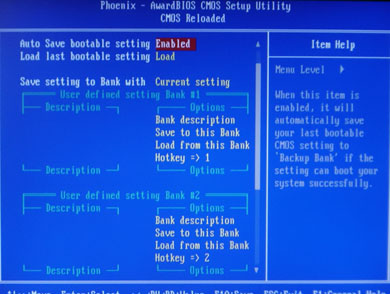

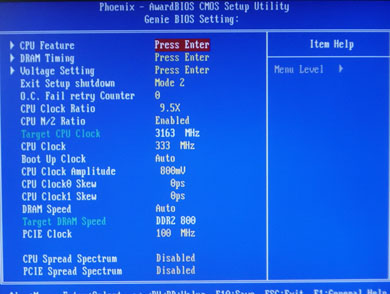

ในส่วนของการคอนฟิกแรม ก็เพียบเช่นเคยตามแบบฉบับของdfi ปรับกันจนมึนเล่นแล้วเหมือนโดนมนต์สะกด ถ้าเป็นคนขยันปรับหรือไม่ก็เบื่อพาลไม่ปรับไปเลยครับสำหรับคนขี้เกียจอย่างผม..อิอิ ในครั้งนี้เรื่องแรมผมก็ไม่ได้ปรับอะไรมากมายปรับตามด้านล่างล่างแค่นี้เอง นอกนั้นก็ไม่ได้ปรับแต่งอะไรสามารถเซฟค่าปรับแต่งไว้ใช้งานได้4ค่าจากเมนู CMOS RELOADED ว่าแล้วก็ไปดูหน้าตาไบออสบางส่วนกันครับ แหมสะดวกและคุ้นเคยจริงๆสำหรับเมนูนี้

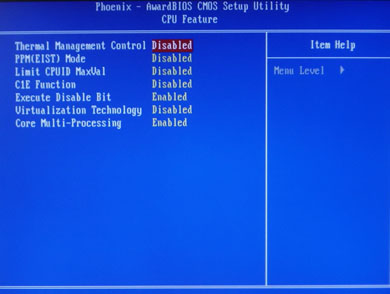

Thermal Management Control Disabled

PPM (EIST) Mode Disabled

Limit CPUID MaxVal Disabled

CIE Function Disabled

Execute Disable Bit Enabled

Virtualization Technology Disabled

Core Multi-Processing Enabled

Exist Setup Shutdown Mode 2

CLOCK VC0 divider disable

CPU Clock Ratio 9.5x

Target CPU Clock 4515MHz

CPU Clock 475FSB

Boot Up Clock AUTO

DRAM Speed 333MHz/800MHz

Target DRAM Speed DDR2-1140MHz

PCIE Clock 100MHz

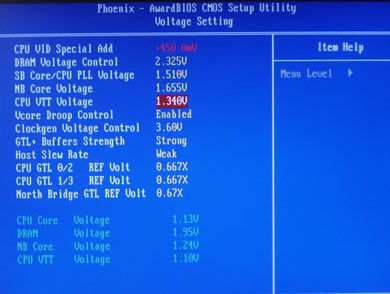

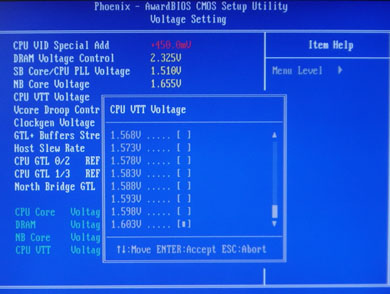

Voltage Settings

CPU VID Special Add +450

DRAM Voltage Control 2.325v

SB Core/CPU PLL Voltage 1.510v

NB Core Voltage 1.655v

CPU VTT Voltage 1.340v

VCore Droop Control Enabled

Clockgen Voltage Control 3.60v

GTL+ Buffers Strength Strong

Host Slew Rate Weak

GTL REF Voltage Control Enabled

x CPU GTL1/3 REF 0.667x

x CPU GTL 0/2 REF 0.667x

x North Bridge GTL REF 0.67x

DRAM Timing

Enhance Data transmitting FAST

Enhance Addressing FAST

T2 Dispatch enabled

Channel 1 CLK Crossing Setting More Aggressive

Channel 2 CLK Crossing Setting More Aggressive

CH1CH2 Common CLK Crossing Setting More Aggressive

CAS Latency Time (tCL) 4

RAS# to CAS# Delay (tRCD) 4

RAS# Precharge (tRP) 4

Precharge Delay (tRAS)  12

All Precharge to Act  AUTO

REF to ACT Delay (tRFC)  AUTO

Performance Level AUTO

Read delay phase adjust AUTO

MCH ODT Latency AUTO

Write to PRE Delay (tWR) 11

Rank Write to Read (tWTR) 11

ACT to ACT Delay (tRRD) AUTO

Read to Write Delay (tRDWR) AUTO

Ranks Write to Write (tWRWR) AUTO

Ranks Read to Read (tRDRD) AUTO

Ranks Write to Read (tWRRD) AUTO

Read CAS# Precharge (tRTP) AUTO

ALL PRE to Refresh  AUTO

PCIE Slot Config 1X 1X

CPU Spread Spectrum Disabled

PCIE Spread Spectrum Disabled

SATA Spread Spectrum Disabled











System Test&Benchmarks Overclocked



SYSTEM
CPU	Intel C2D E8500 retail
MOBO	DFI LANParty DK X38 T2RB
MEMORY	Cellshock DDR1000 2×1GB
VGA	MSI 8800GT
HDD	WD3200AAKS
PSU	Thermaltake Toughpower 1200W
COOLING	Water Cooling kIT

EVEREST Ultimate Edition 2007 Benchmark Results

กดรวมๆมาดูซักนิด แหมแรงดีเหมือนกันนะเนี่ย มาชมต่อด้านล่างดีกว่าครับสำหรับeverest ultimate 2007

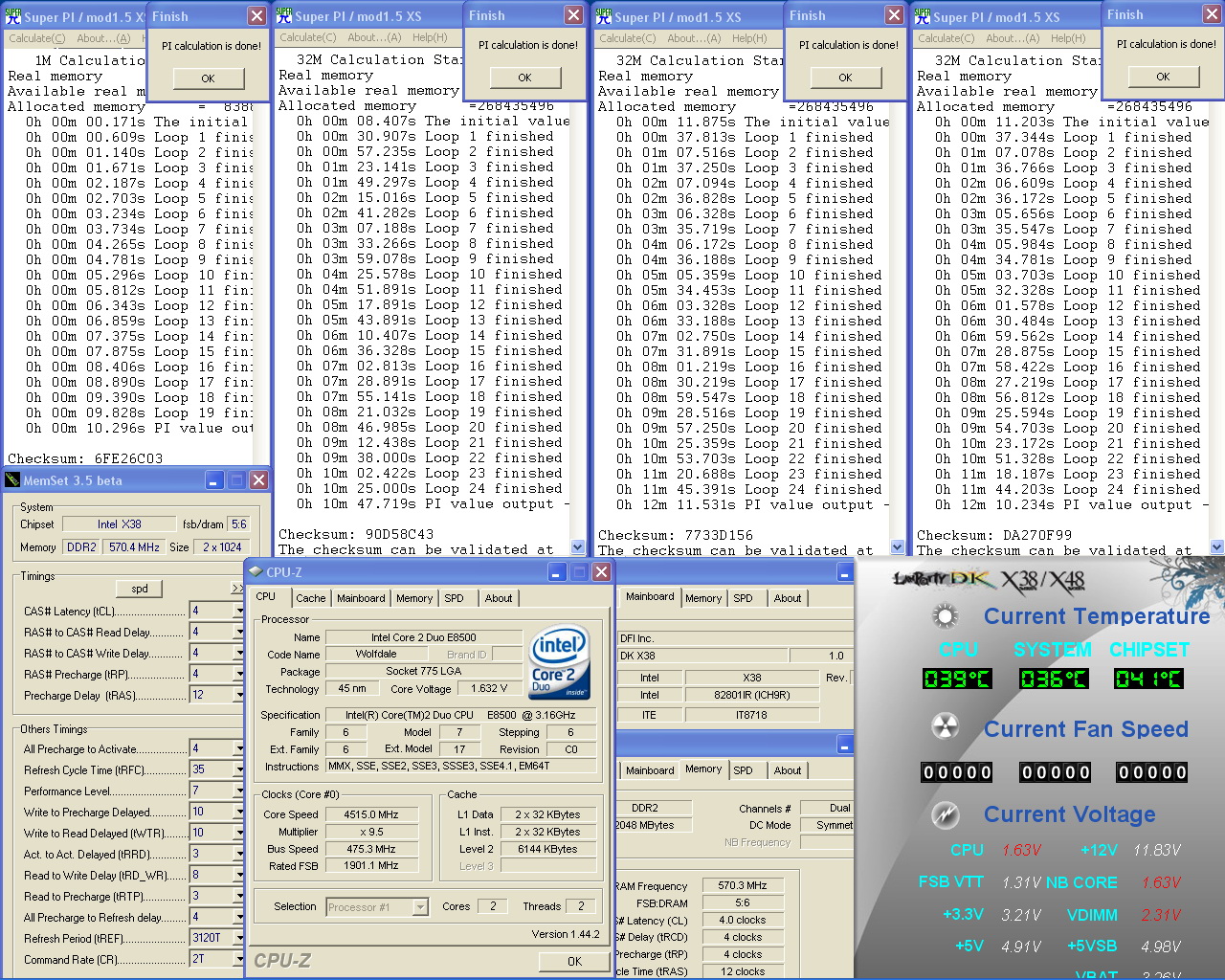

SuperPI32M Dual ,32M Single & 1M Results

ผลทดสอบชุดนี้ ทำให้ได้ผลความเร็วที่สามารถทดสอบผ่านเบนมาร์คตัวอื่นๆได้ที่ความเร็วเท่านี้ล่ะครับ ผลออกมาก็อย่างที่เห็นไม่ได้ปรับsystemcacheมาแหกตา ถึงบัสจะไม่เยอะแต่ก็ไม่ได้ทำให้ประสิทธิภาพหรือความเร็วลดลงเลย นึกในใจน่าหล่น11ได้นะเนี่ย 55  ส่วนหนึ่งในการเทสPI32 ก็มีผลมาจากฮาร์ดดิสบัฟเฟอร์ใหญ่ๆจะทำให้ช่วยประหยัดเวลาในการทดสอบให้สั้นลงได้นิดหน่อยด้วยนะครับ

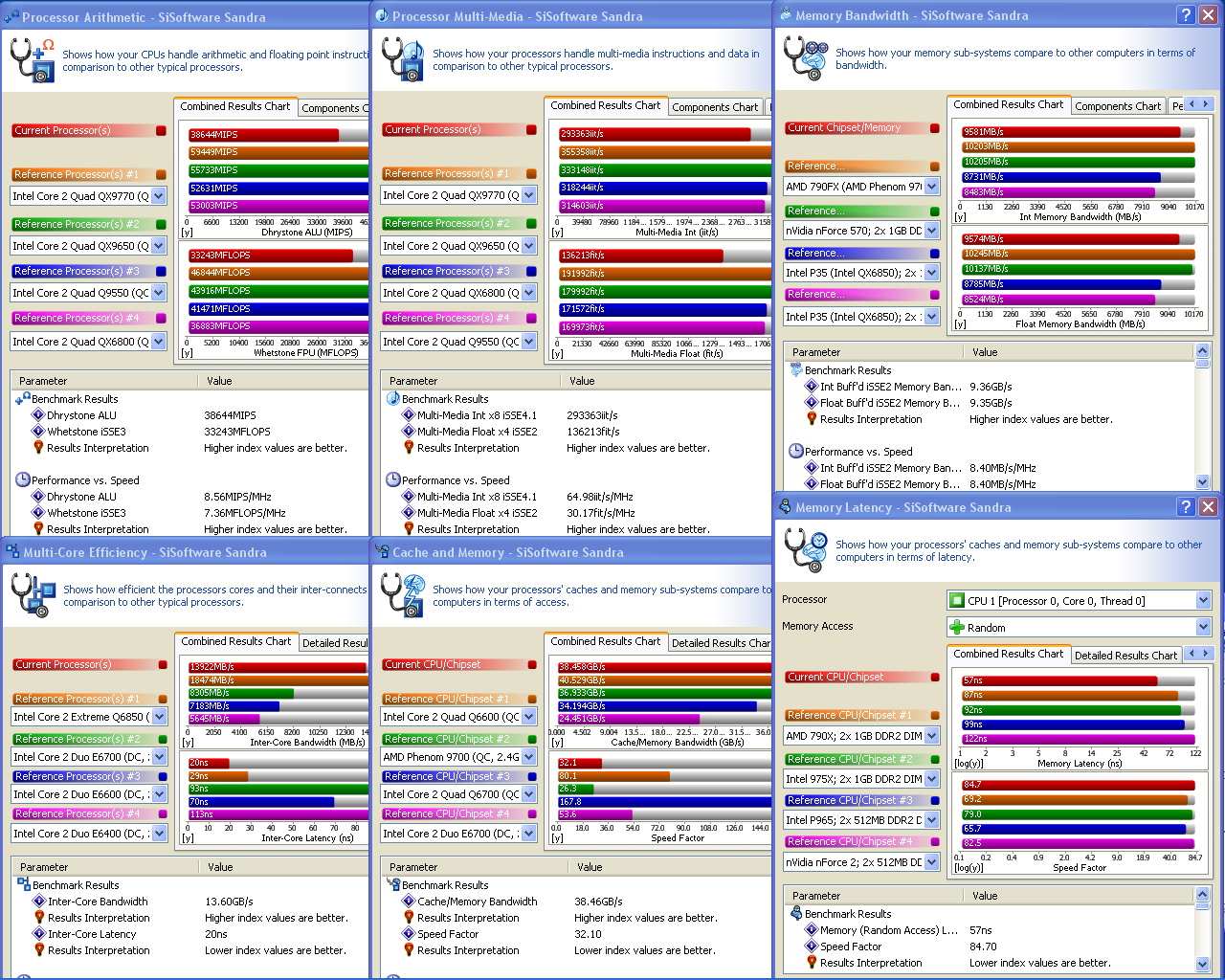

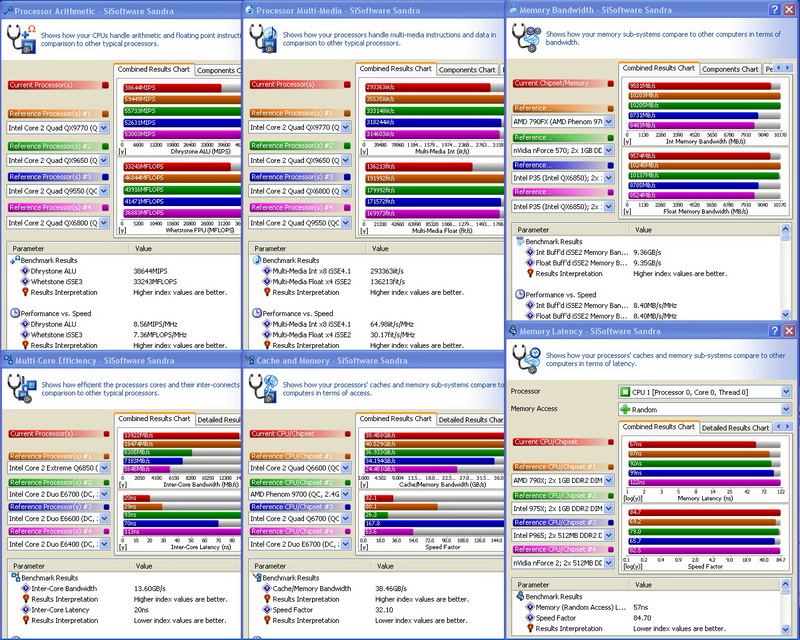

Sisoftware Benchmark Results

sisoftware คลิกที่ภาพเบาๆเพื่อรับชมภาพใหญ่กันได้นะครับ

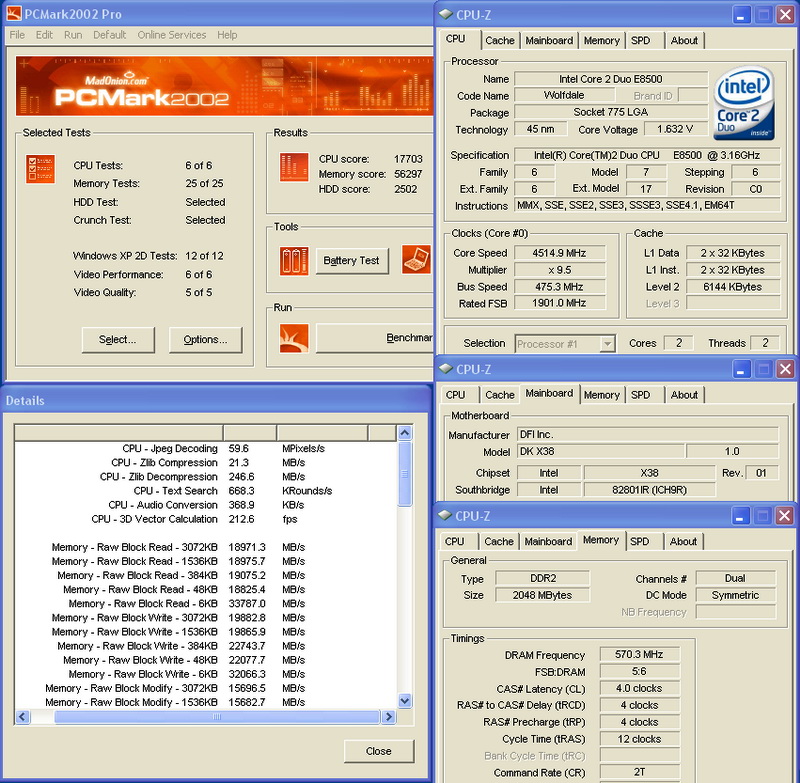

PCMark2002 Benchmark Results

โปรแกรมเบนซ์มาร์คเก่าแก่อีกตัวที่เอามาทดสอบในครั้งนี้ แรงได้ใจ!!!

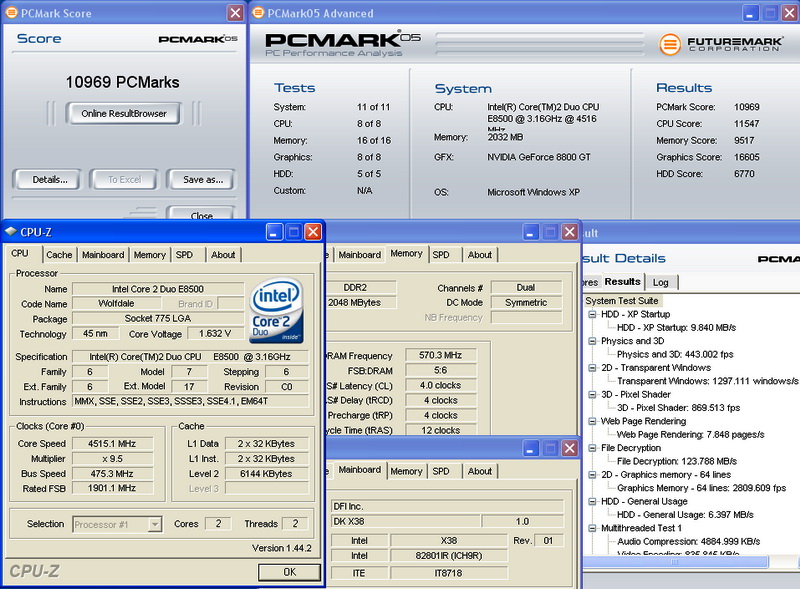

PCMark05 Benchmark Results

ยังคงไม่ทะลุ11kซํกทีสำหรับการทดสอบนี้ แต่ถึงจะไม่ แต่ก็ใกล้เคียงครับการ์ดจอnVdiaช่วยได้เยอะเลย จริงๆนะ..

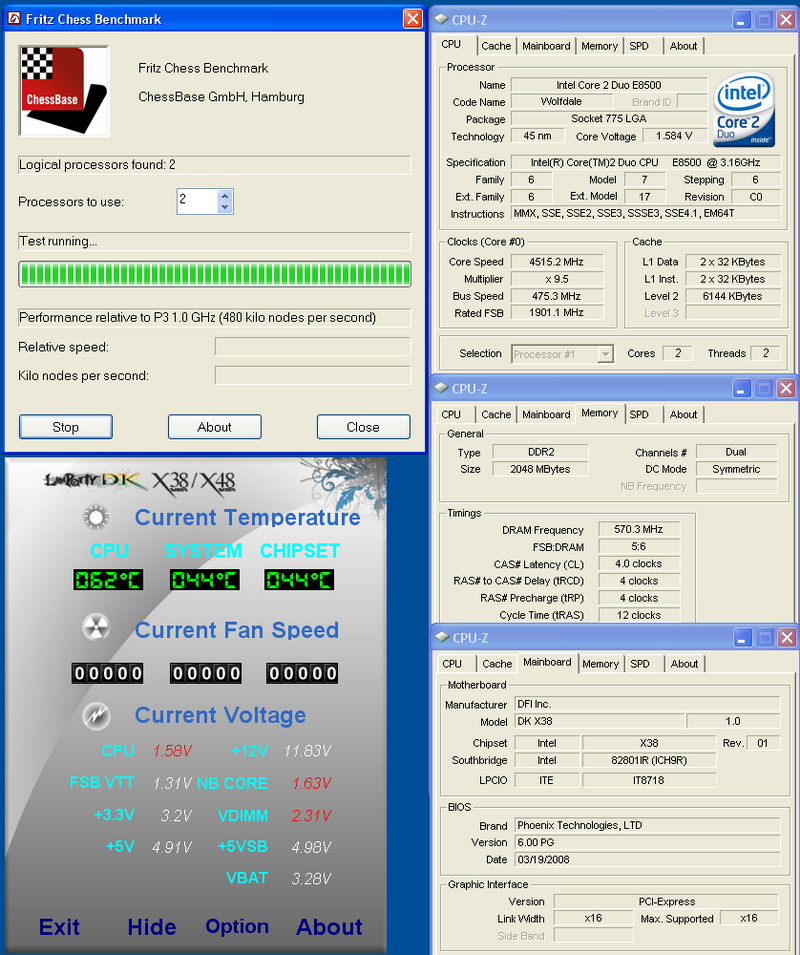

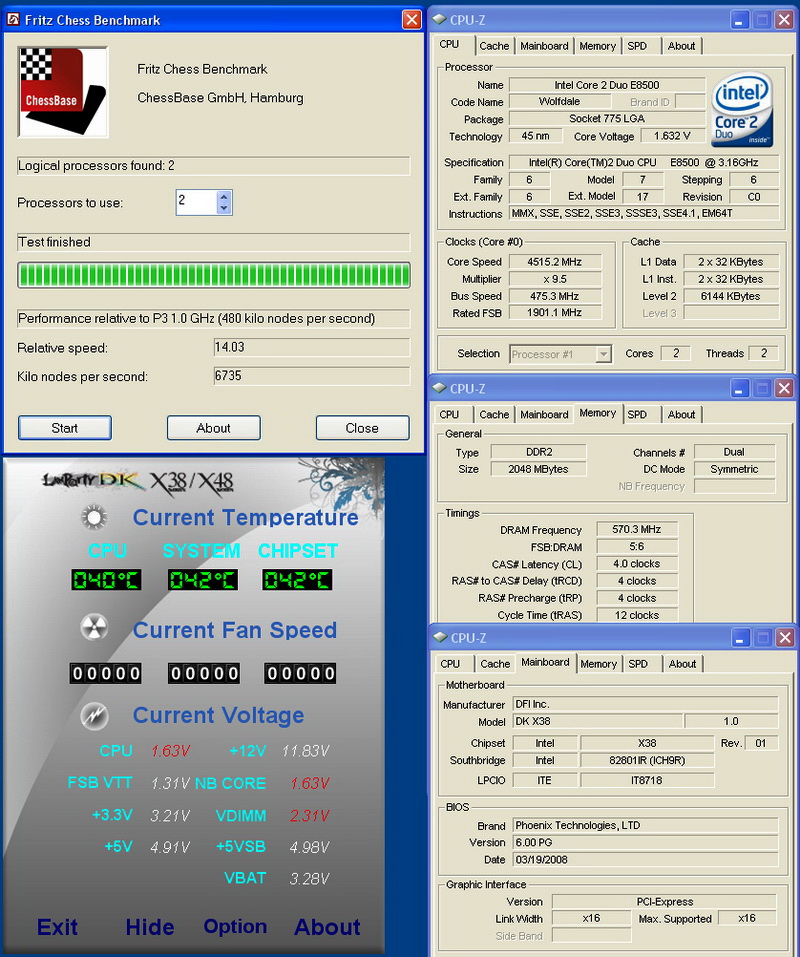

Fritz Chess Benchmark Results

มาถึงเจ้าหมากรุกเพชรฆาตในอดีตปราบเจ้าพวกconroeแรงๆมาเยอะ แต่พอมาเจอwolfdale ผ่านกันแบบฉลุยเลยครับ กลายเป็นเทสที่ไม่ยากเท่าไหร่ จับมาสองภาพให้ชมอุณหภูมิidle/full load ของน้ำไม่ใส่น้ำแข็ง+ห้องแอร์ธรรมดาๆ แต่คนทดสอบหน้าตาดีมาให้ชมกัน..555

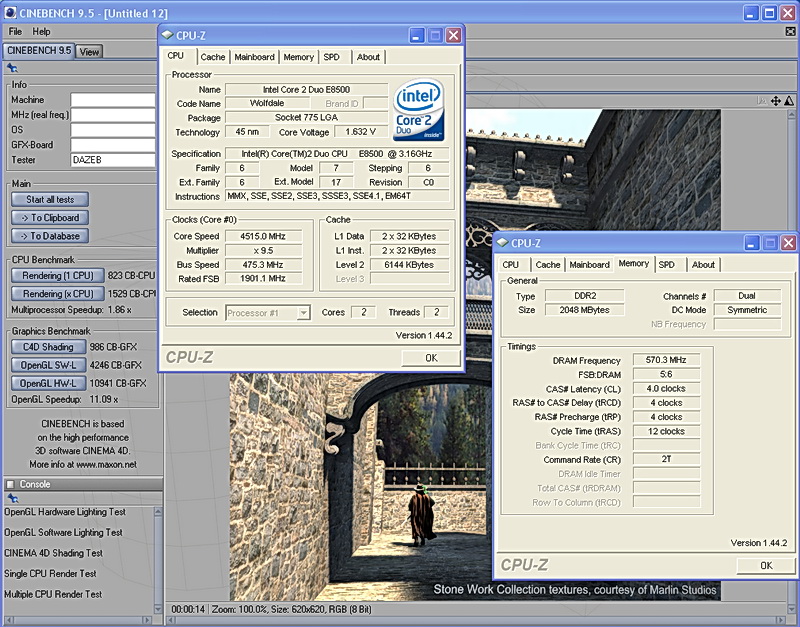

CINEBENCH R9.5 Benchmark Results

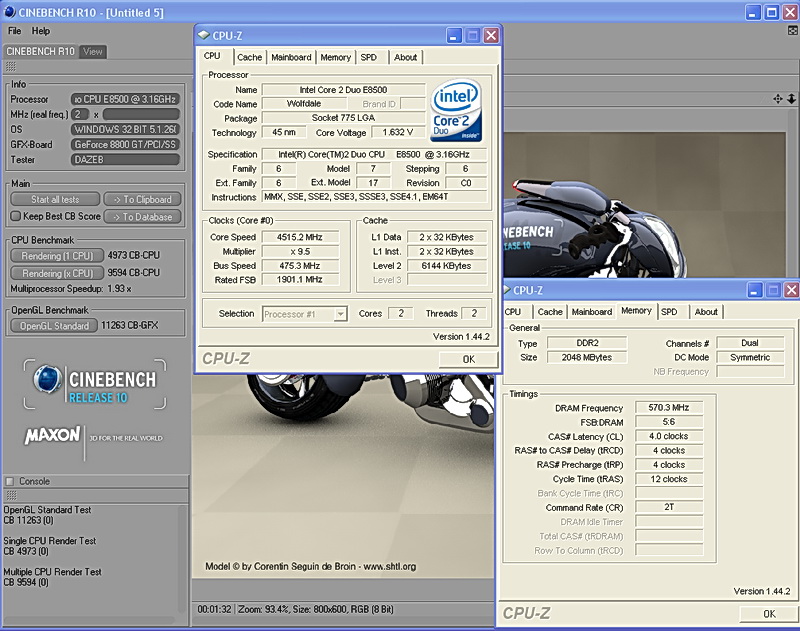

CINEBENCH R10 Benchmark Results

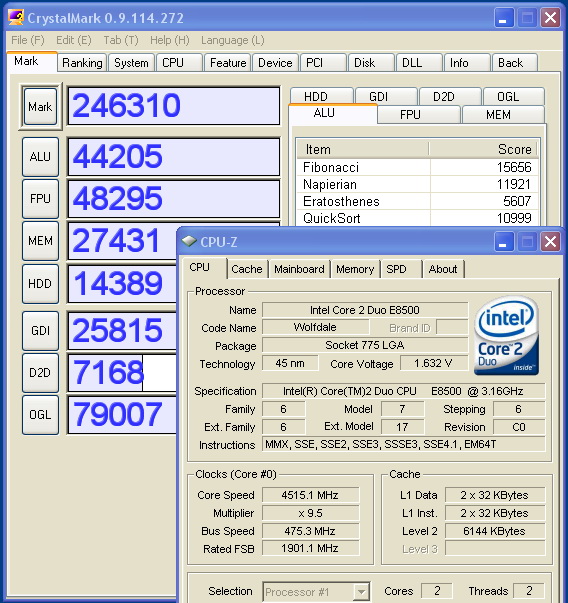

CrystalMark Benchmark Results

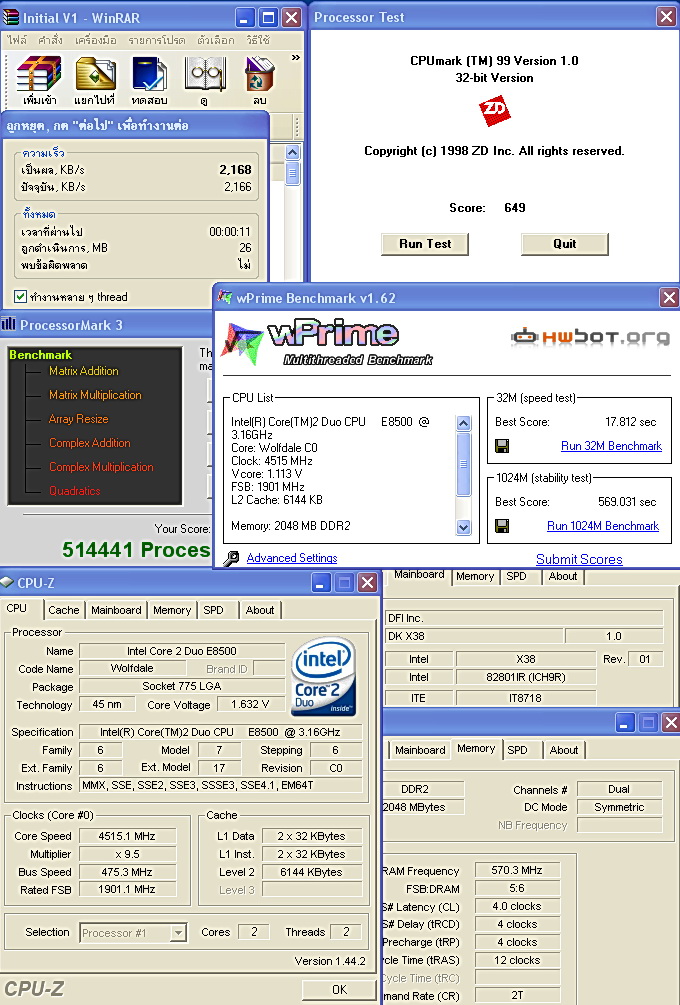

Vmodtech Party Benchmark Results…555

เทสรวมๆรวบๆ จะได้ประหยัดหน้าลดการใช้พลังงานได้อีกทางหนึ่ง(วีมอดเทครักโลก..อิอิ) คะแนนออกมาก็อยุ่ในระดับมาตรฐาน จะมีก็แต่wPrimeเทสต่างเวอร์ชั่นมันวัดกันไม่ได้เลย พอดีไปโหลดเวอร์ชั่นล่าสุด1.62มา ขอบอกว่าเร็วกว่าทุกเวอร์ชั่นที่เคยลองมาเลยนะ สิบอกไห่

มาถึงผลในส่วนของการทดสอบ3Dทั้งหลายไม่ได้เน้นผลอะไรมากก็ตามที่เห็นเลยครับ ในหน้าช่วงนี้ลดสีสันลงหน่อย กินของคาวมาแล้วก็มาล้างปากด้วยของหวาน มันจะได้ครบสูตร เค้าว่ายังงั้น

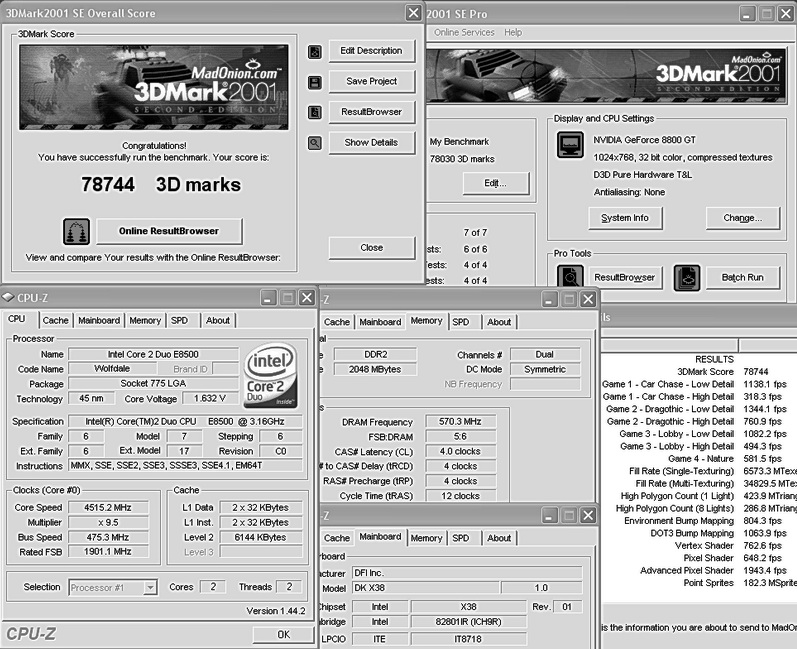

3DMark01SE

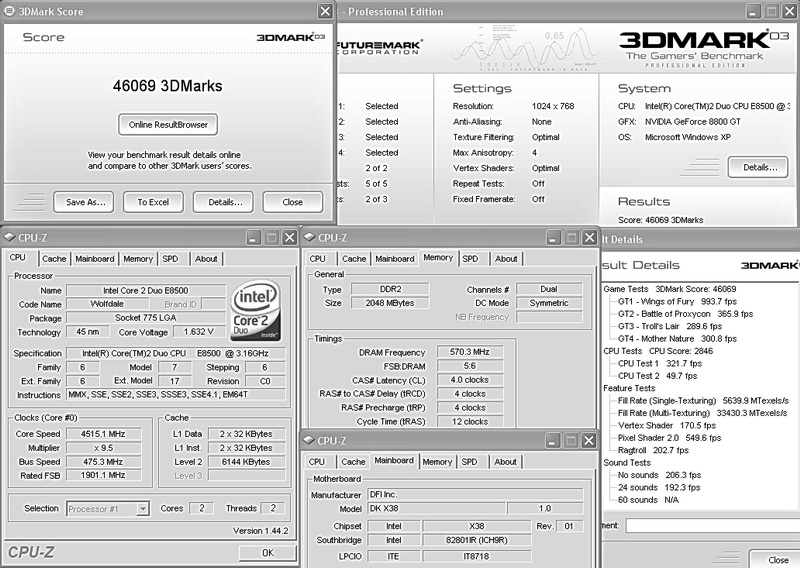

3DMark03

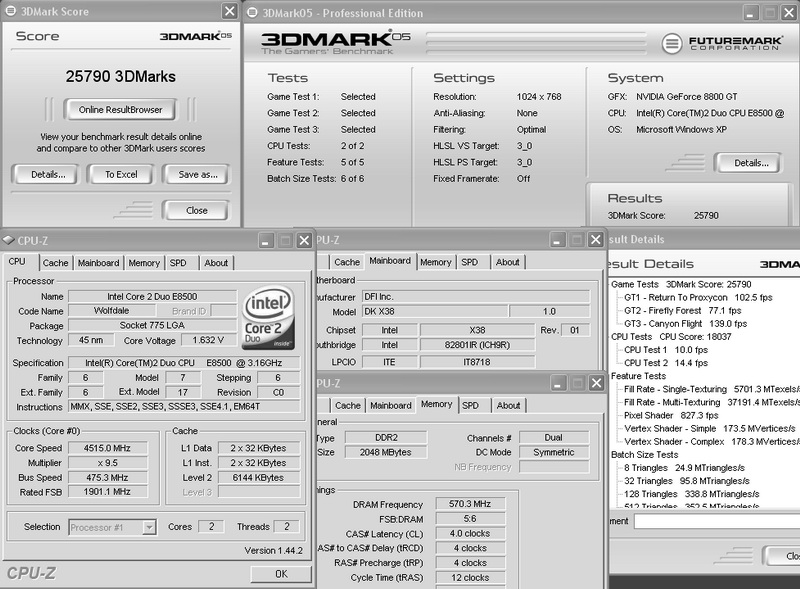

3DMark05

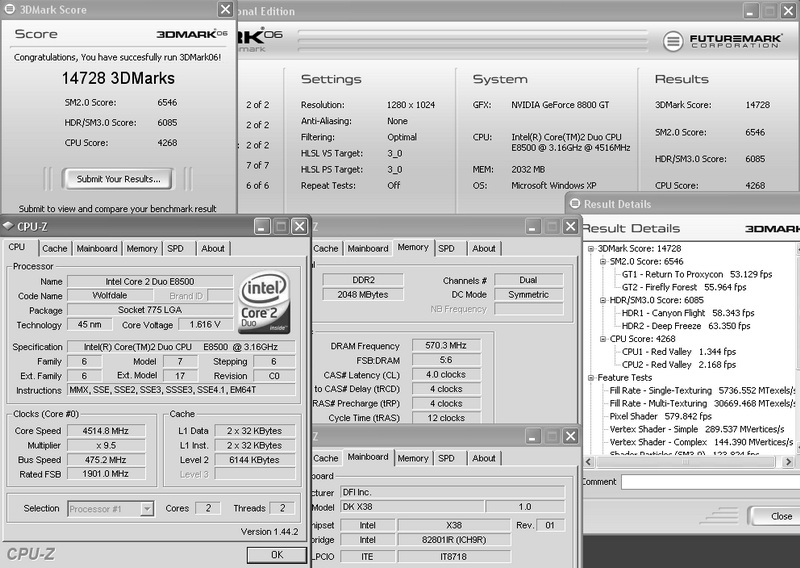

3DMark06

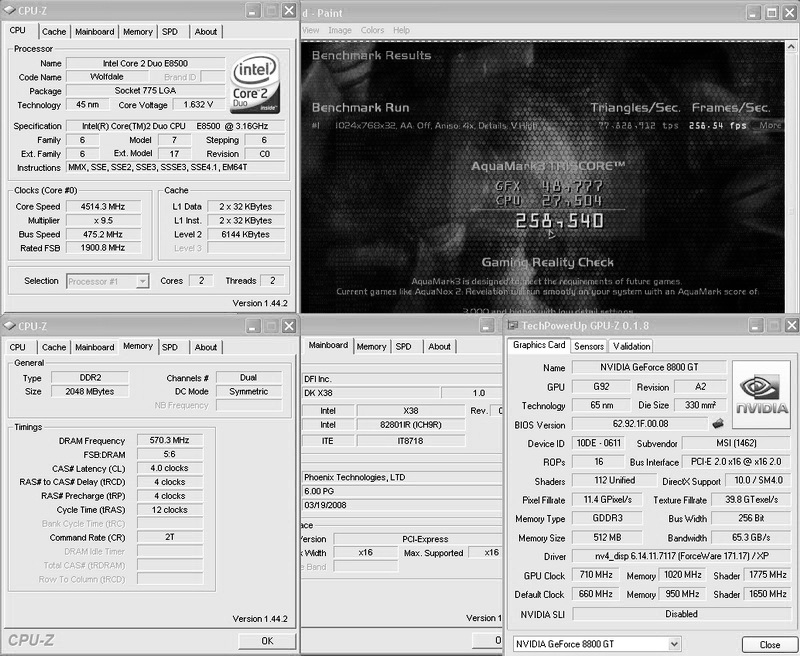

AquaMark3

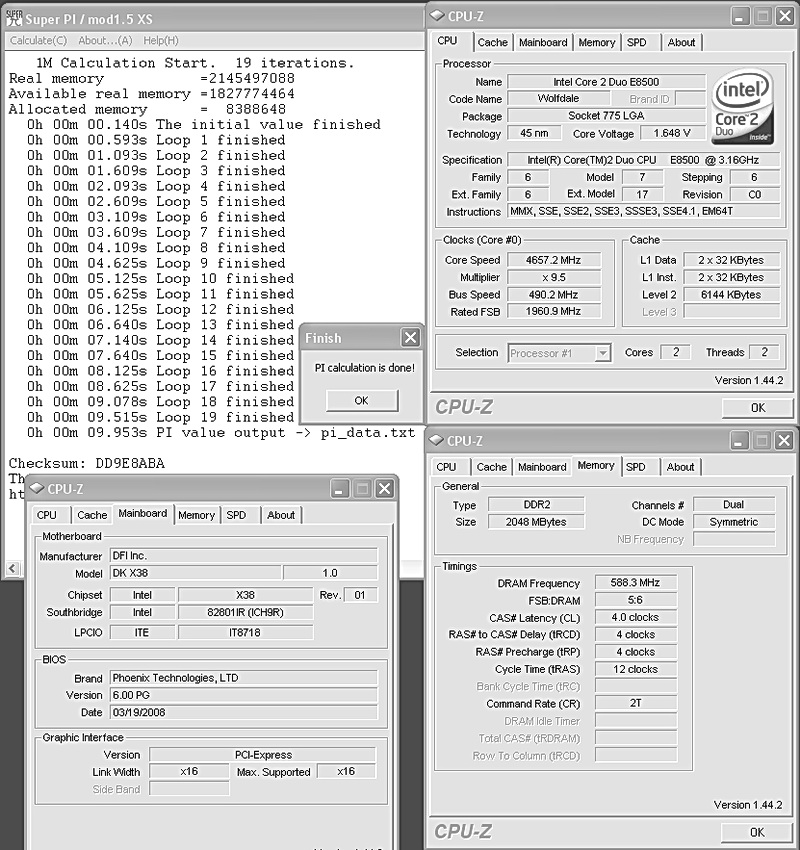

MAX SuperPI1M 9.953 Sec.

บทสรุป

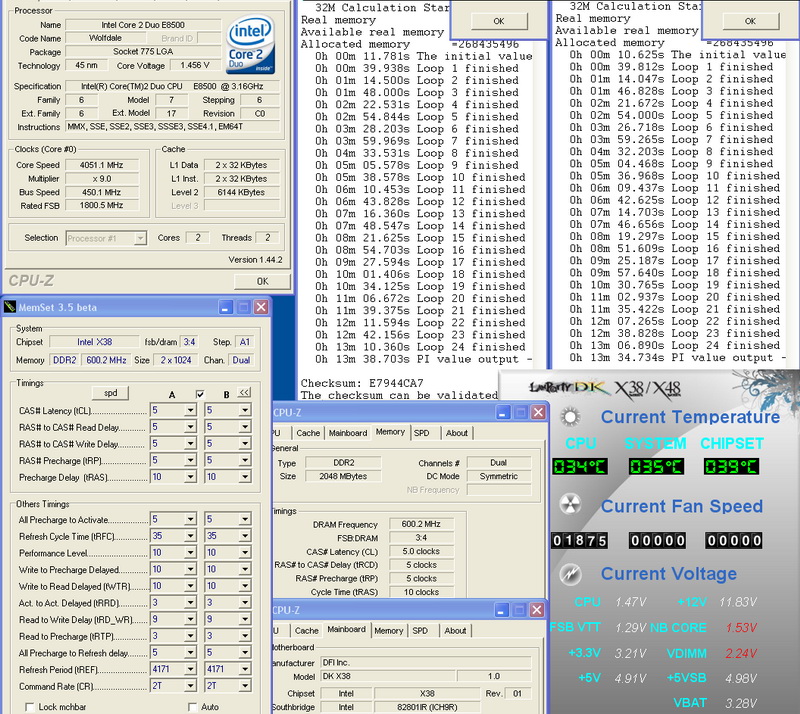

และแล้วพระเอกก็เดินควงไปกับกระเทยย..เอ๊ยไม่ใช่..555 มาถึงช่วงสุดท้ายเจ้า DFI LANParty DK X38 T2RB ตัวนี้ มาพร้อมกับหน้าตาสีสันสะท้อนแสงที่สวยงาม เหมาะสำหรับคนแนวๆชอบแต่งเคส ดูจากผลทดสอบก็ถือว่าทำผลงานออกมาได้ดีตามแบบฉบับชิปเซทรุ่นใหญ่ ประสิทธิภาพของมันดูแล้วน่าจะเหมาะกับซีพียูตัวคูณ9ขึ้นไปหรือพวกที่เล่นบัสได้ไม่ไกลเช่น4CORE Q6600 แต่ในเรื่องของการทดแรมให้วิ่งไกลๆใช้ไฟไม่เยอะมากบอร์ดตัวนี้ถนัดนะครับ สามารถทำได้สบายๆตามลิงก์ภาพนี้เลยครับclick อาจเพียงแต่ว่ามันไม่สามารถไปเล่นที่บัสสูงๆกับพวกwolfdaleได้เลย อาจเป็นเพราะผมผู้ทดสอบมือไม่ถึงก็ได้..อิอิ( โทษตัวเองไว้ก่อนไม่คิดจะไปโทษของ) เข้าเรื่องต่อดีกว่า…คงอาจต้องรอการแก้ไขไบออสตัวใหม่ๆออกมาอาจทำให้เล่นบัสกับซีพียูรหัสE8xxxได้ดีกว่านี้ แต่ถ้าผมจะใช้ quad core บอร์ดตัวนี้ก็เป็นหนึ่งในตัวเลือกแรกๆเลยสำหรับผมเลย ส่วนตัวคุณมันอยู่ที่การตัดสินใจของคุณเช่นเคยครับ ขอลาไปก่อน สวัสดีครับ

ขอขอบคุณ

TKCOM ที่เอื้อเฟื้อ DFI LANParty DK X38 T2RB ใช้ในการทดสอบ

Special thanks

Venom-Crusher ที่เอื้อเฟื้อ CPU&PSU ที่ใช้ในการทดสอบครั้งนี้
