ECS A885GM-A2 AM3 Motherboard Review

/ บทความโดย: Venom-Crusher , 10/08/2010 00:01, 5,326 views / view in EnglishEN
«»
Share

dsc 0115 ECS A885GM A2 AM3 Motherboard Review

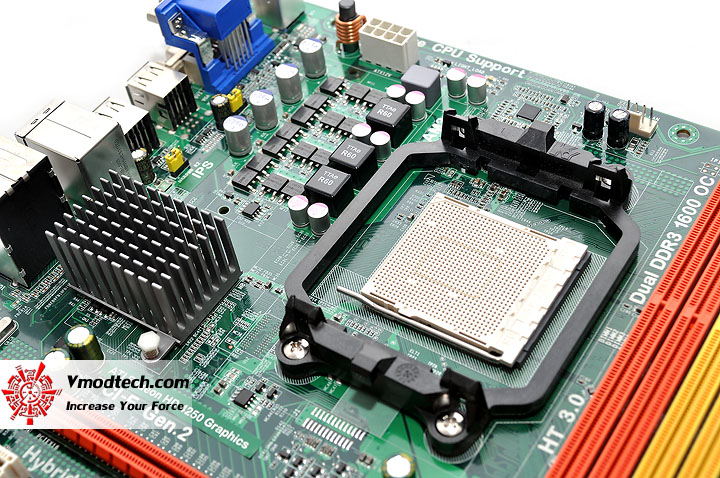

มาชมภาคจ่ายไฟของบอร์ดกันชัดๆ 3 Phases พร้อมช่องเสียบไฟเลี้ยง CPU 12V แบบ 8พินครับ

dsc 0145 ECS A885GM A2 AM3 Motherboard Review

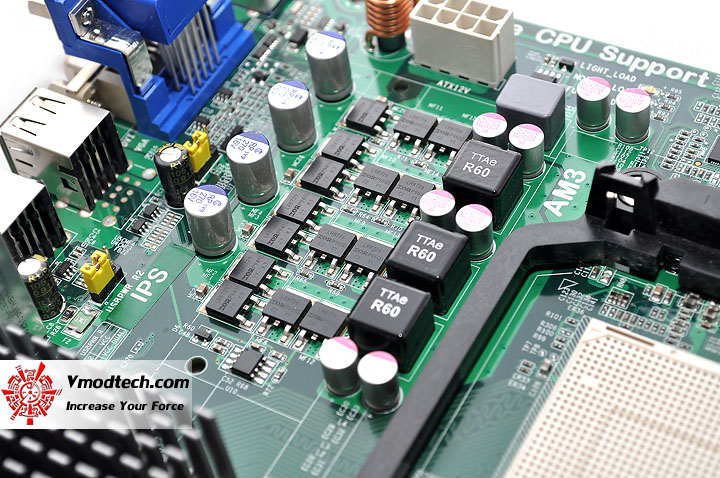

ภาคจ่ายไฟจะเป็นแบบ Mosfet ธรรมดาๆ เรียงรายกันตามภาพครับ

dsc 0143 ECS A885GM A2 AM3 Motherboard Review

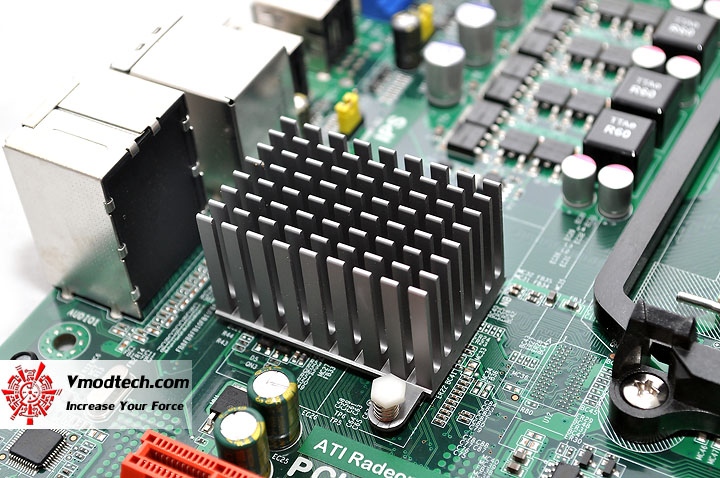

กลับมาดูซิงค์ของชิป 880G กันชัดๆ เรียบดีครับ

dsc 0124 ECS A885GM A2 AM3 Motherboard Review

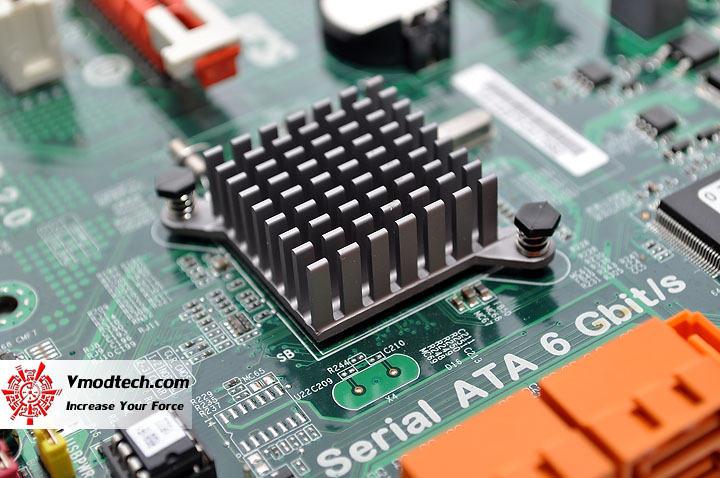

ซิงค์สำหรับ Southbridge เรียบๆอีกแล้ว ด้านใต้บรรจุชิป SB850 ครับ

dsc 0131 ECS A885GM A2 AM3 Motherboard Review

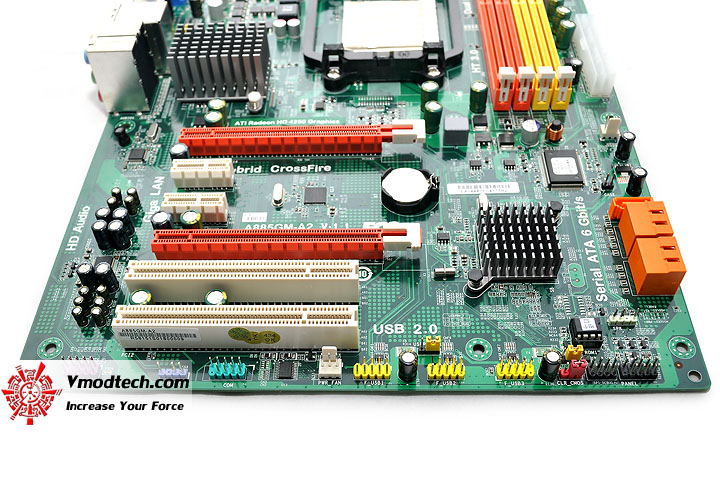

มาดูส่วนท้ายบอร์ดกันต่อครับว่ามีอะไรบ้าง ช่องทางต่อไปยัง Front Panel และ Back Panel มากันเพียบครับ

dsc 0120 ECS A885GM A2 AM3 Motherboard Review

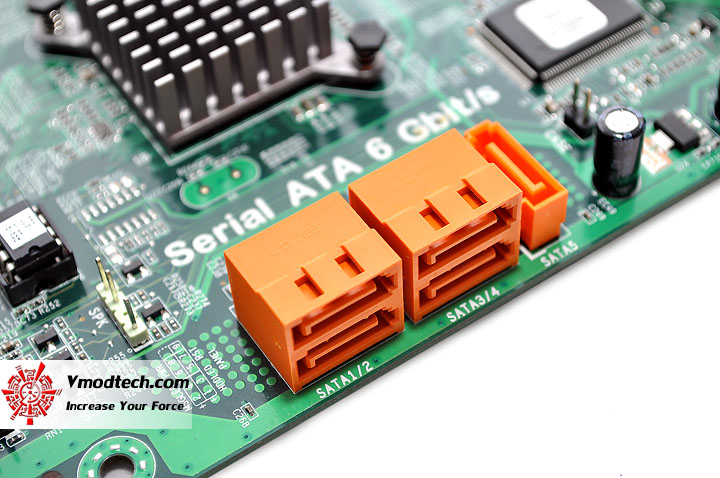

SATA3 5Ports Supported Raid 0,1,5 และ 10 ครับ

dsc 0118 ECS A885GM A2 AM3 Motherboard Review

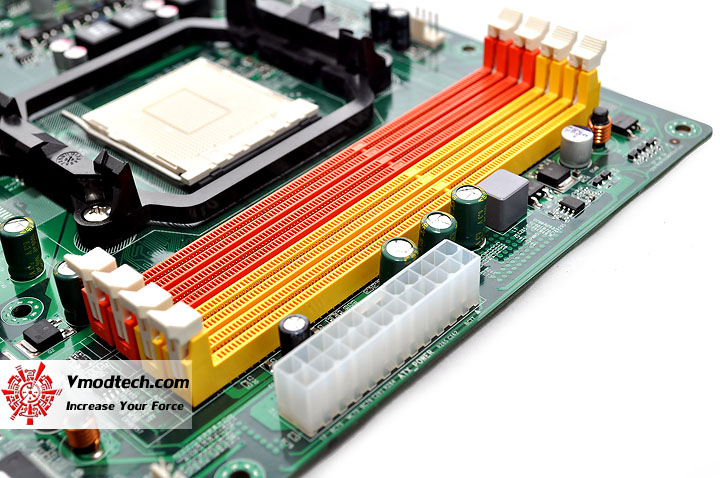

สลอตแรมแบบ Dual Channel 4สลอตกันเช่นเคยครับ

dsc 0138 ECS A885GM A2 AM3 Motherboard Review

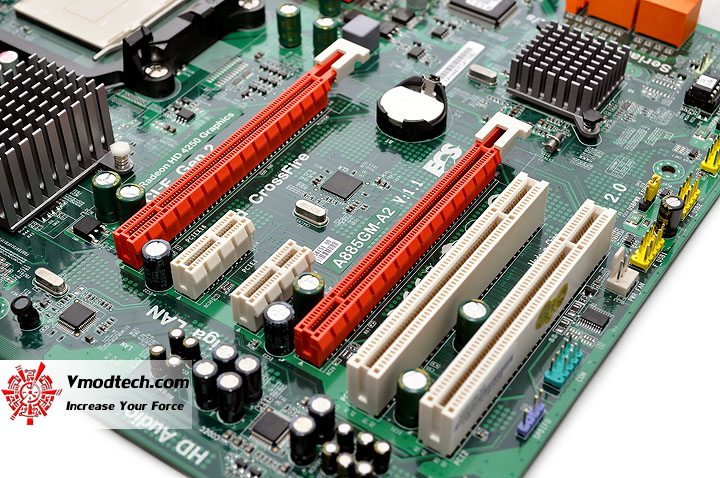

สลอต PCI-e X16 ที่มากัน 2สลอต CrossfireX Supported โดยช่องบนจะทำงานที่ X16 ส่วนช่องด้านล่างจะทำงานที่ X4 ตามด้วยช่อง PCI-e X1 2สลอต และสุดท้าย PCI 32-bit 2สลอต ครบเซตครับ

dsc 0156 ECS A885GM A2 AM3 Motherboard Review

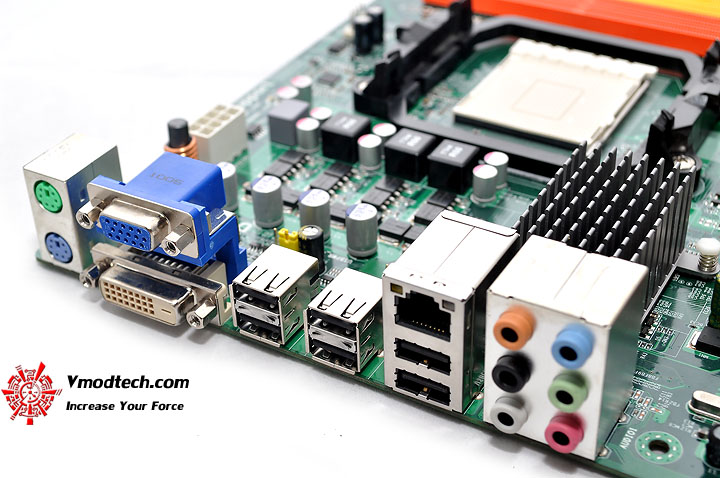

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ ส่วน HD 4250 on board จะเชื่อมต่อออกได้ 2ช่องทาง คือ D-sub 15Pins และ DVI-D 24Pins ซึ่ง HD 4250 ที่แถมมาคุณสมบัติต่างๆจะใกล้เคียงกับ HD 4290 ของชิป 890GX มากๆเลยครับ ที่ต่างกันข้อใหญ่คือสัญญาณนาฬิกาที่ต่ำกว่า 140MHz และแรมเป็นแบบ 32-bit เพียงเท่านั้น
