Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

/ บทความโดย: Friday~13rd , 14/10/2010 00:12, 7,422 views / view in EnglishEN
«»
Share

———- Package, Bundle & Graphic card Appearance ———-

gigabyte hd5770 01 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

กล่องใส่กระดาษอาร์ตมันหลายสี สดใสสวยงาม ด้านหน้ากล่องเจาะช่องให้พอมองเห็นตัว VGA การ์ดฯ ได้โดยไม่ต้องเปิดกล่องใส่เข้าๆ ออกๆให้บอบช้ำอันเนื่องมาจากท่านผู้ชม ขอดูตัวการ์ดก่อนตัดสินใจซื้อ เอิ้กๆๆ

gigabyte hd5770 02 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

ด้านหลังกล่องบรรยายคุณสมบัติ และฟีเจอร์ต่างๆ ที่ HD5770 Silent Cell จาก Gigabyte มีมาให้

gigabyte hd5770 03 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

gigabyte hd5770 04 720x523 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

gigabyte hd5770 05 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

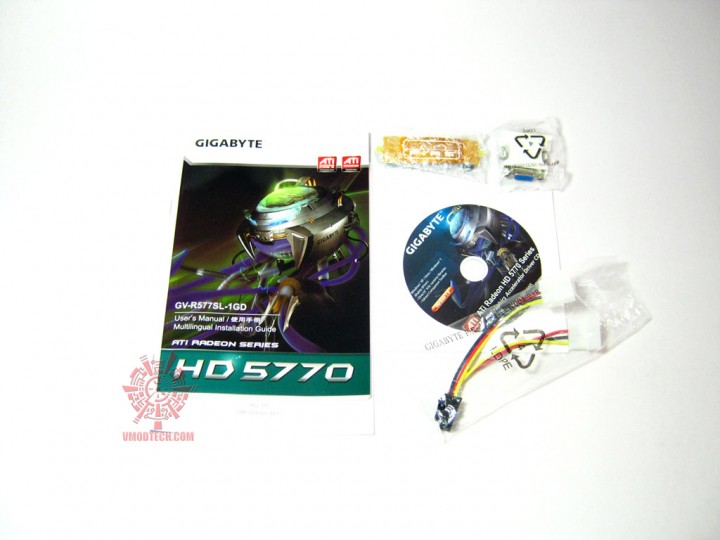

อุปกรณ์ที่บันเดิลมาภายในกล่องฯ มีมาให้พอเพียงต่อการใช้งาน คู่มือ 1 เล่ม, แผ่นไดร์เวอร์ 1 แผ่น (ความจริงไม่เคยใช้ เพราะต้องโหลดตัวใหม่ล่าสุดจากเวปฯ ทุกที อิอิกำ), หัวแปลง DVI ไป D-Sub 1 อัน, Crossfire Bridge 1 เส้น และสายไฟแปลงจาก 12v 4Pins 2 หัว เป็น 12v 6 pins 1 หัว จำนวน 1 เส้น

gigabyte hd5770 06 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

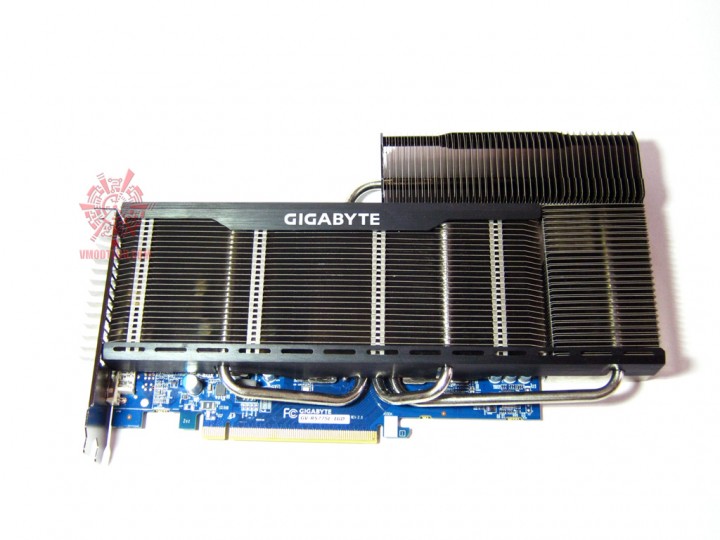

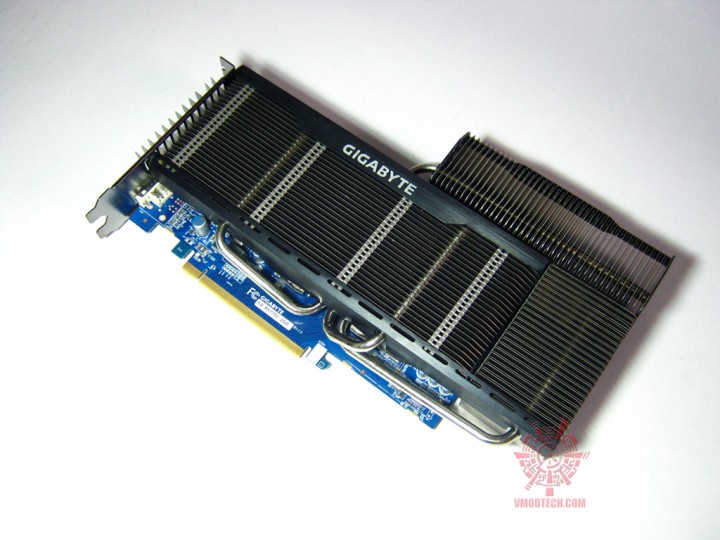

ตัวการ์ดฯ HD5770 ของ Gigabyte รุ่นนี้ ใช้ฮีตซิงค์ที่ Gigabyte ออกแบบเอง ไร้พัดลมช่วยระบายความร้อน ทั้งนี้เพื่อต้องการลดเสียงที่จะเกิดมาจากตัวพัดลม แบบนี้ก็ตรงใจคนที่ชอบความแรงแบบเงียบๆ ประมาณว่าอยากเอาไปใส่เครื่อง HTPC ที่ต้องไร้เสียงรบกวน และบางอารมณ์ก็ต้องการความแรงในการเล่นเกมส์ฯ จากตัวการ์ดฯ…ดูๆ ไป ตัวฟินของฮีตซิงค์ ผมว่าคนออกแบบคงได้แรงบันดาลใจจากหน้าต่างบ้านแบบบานเกล็ด เป็นแน่แท้ ผมจินตนาการดูแล้วมันคล้ายๆ กันเลยทีเดียว 555+ ท่อฮีตไปท์ จำนวน 4 เส้น ยื่นออกมาจากฐานด้านล่าง 3 เส้น และอีก 1เส้นโยงไปยังส่วนบนของฟิน งดงามจริงๆ

gigabyte hd5770 07 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

gigabyte hd5770 08 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

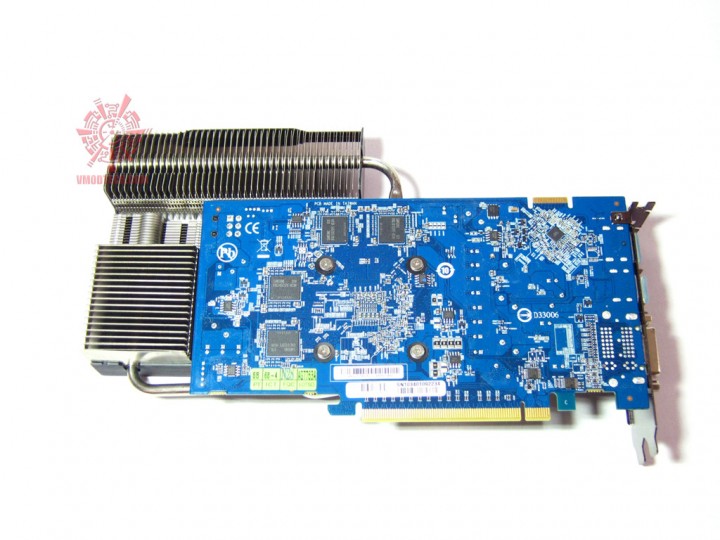

มุมมองด้านหลัง ใช้แผง PCB สีฟ้าน้ำทะเลตามแบบฉบับของ gigabyte ตัวฮีตไปท์ยื่นโผล่พ้นจากตัวการ์ดฯ ทั้งด้านบน และด้านท้ายตัวการ์ดฯ ดูแล้วดุดัน สวยงาม อลังการมากๆ

gigabyte hd5770 09 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

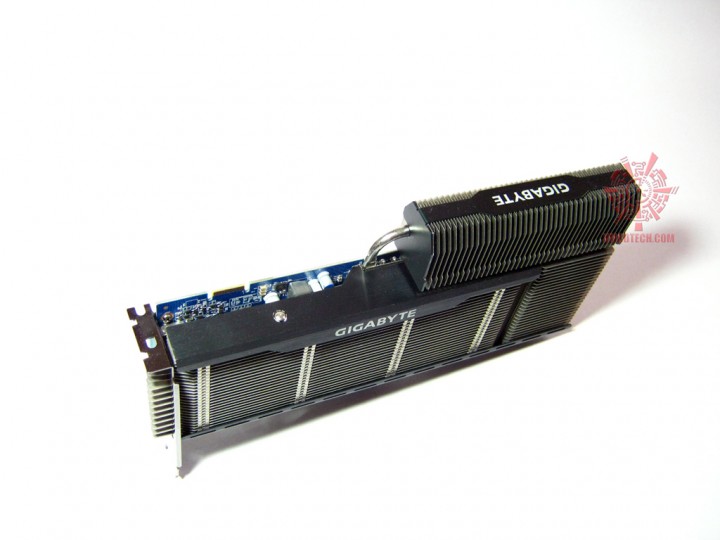

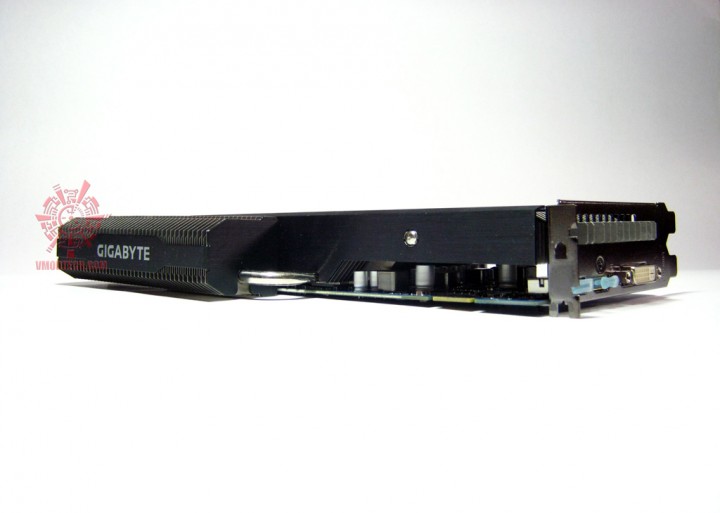

มุมมองด้านสันบนของตัวการ์ดฯ มีช่องเชื่อมต่อ Crossfire Bridge 1 ช่อง อย่างนี้ก็เล่น Crossfire กับการ์ดฯ ตัวนี้ได้อ่ะดิ … !@@##$$ บนตัวฮีตซิงค์ด้านบน ที่ยื่นออกมาจากฮีตซิงค์ตัวหลัก นำความร้อนด้วยท่อ 1 เส้น บริเวณขอบของฮีตซิงค์ติดโลโก้ Gigabyte อย่างงดงาม แต่เมื่อติดตั้งตัวการ์ดฯ ลงไปในเคสมาตรฐานทั่วไป ผมว่าชื่อยี่ห้อมันตีลังกา กลับหัว up side down อยู่น่ะ เอิ้กๆๆ

gigabyte hd5770 10 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

gigabyte hd5770 11 720x513 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

gigabyte hd5770 12 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

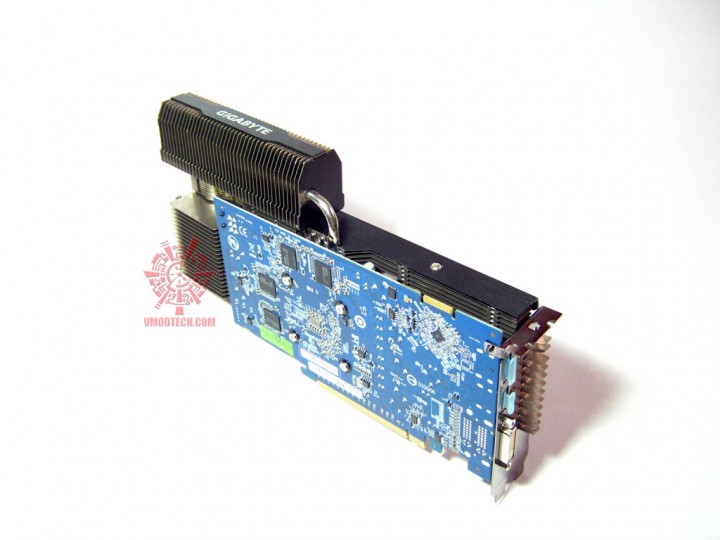

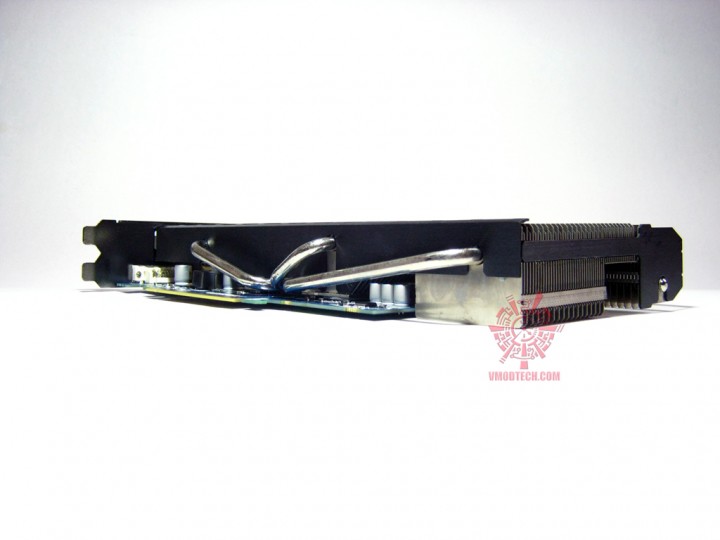

มองลอดใต้ฮีตซิงค์เห็นโซลิดคาปาซิเตอร์ยืนเรียงแถวหน้ากระดาน อย่างเป็นระเบียบเรียบร้อย การ์ดฯ ระดับนี้ปัจจุบันตัวคาปาซิเตอร์ เป็นแบบโซลิด Japaness กันหมดแล้ว แถมบน PCB หลัก ของค่าย Gigabyte ยังมี Copper ฉาบมาให้อีก 2Oz เอิ้กๆๆ : )

gigabyte hd5770 13 355x266 custom Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review   gigabyte hd5770 14 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

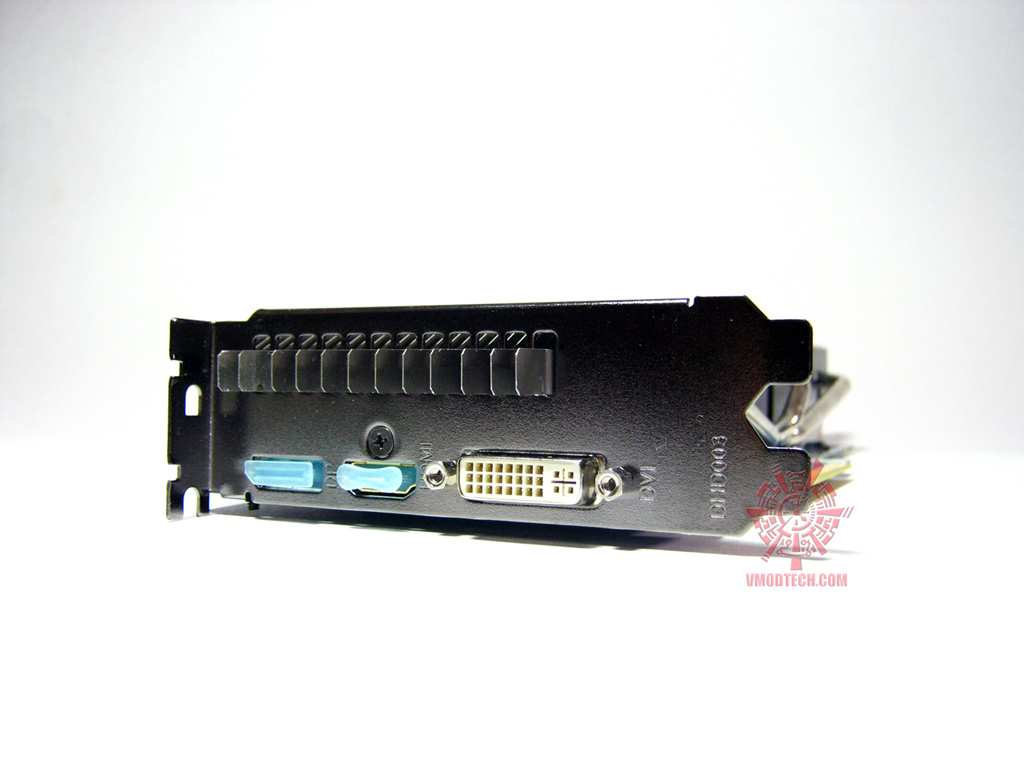

ตัวการ์ดฯ กินพื้นที่ 2 สล๊อต และช่องเชื่อมต่อด้านหลังมี Display port, HDMI และ DVI ตามลำดับ อย่าละ 1 ช่อง
(ขออภัย ตอนถ่ายภาพลืมแกะตัวปิดช่อง Display port, HDMI)

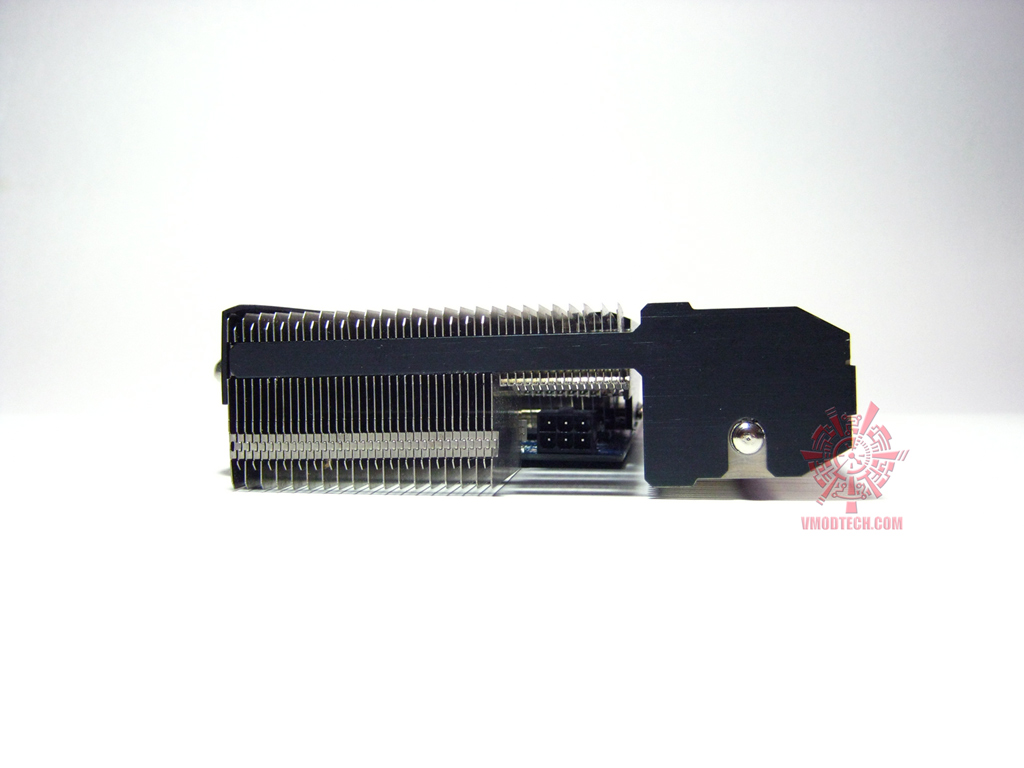

12v 6Pins 1 ช่อง มาตรฐานเหมือนกันหมดทุกตัวสำหรับ HD5770 แต่รุ่นนี้อาจเสียบเข้า-ถอดออก ยากกว่าปกติเพราะช่องเสียบอยู่ในตำแหน่งที่มีฟินของฮีตซิงค์บดบังอยู่ ท่านฯใดนิ้วอวบใหญ่อาจลำบากในการสอดใส่เป็นอย่างยิ่ง HaHaHa !!!
gigabyte hd5770 15 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review   gigabyte hd5770 16 720x540 Gigabyte ATi HD5770 1GB DDR5 Silent Cell Review

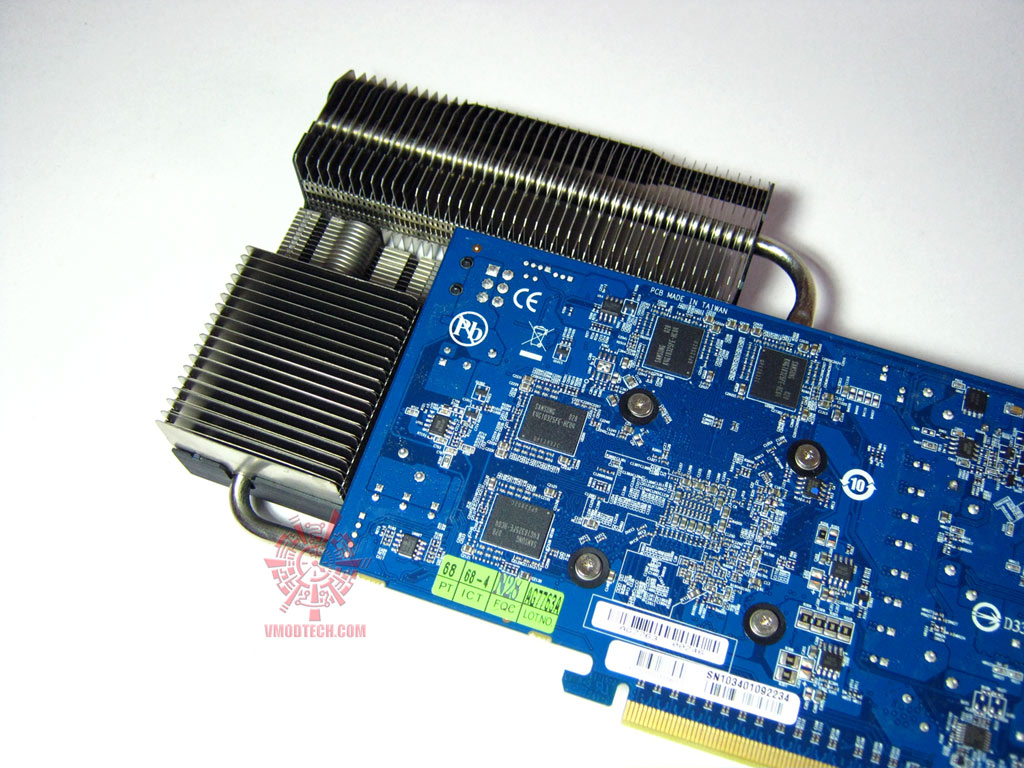

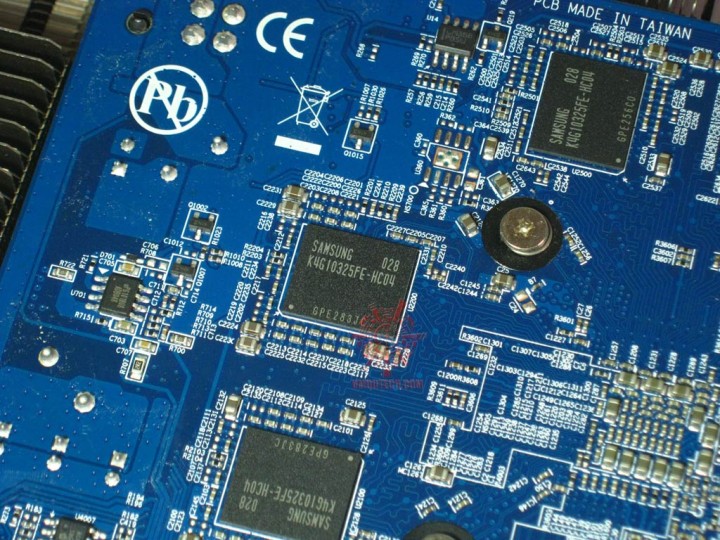

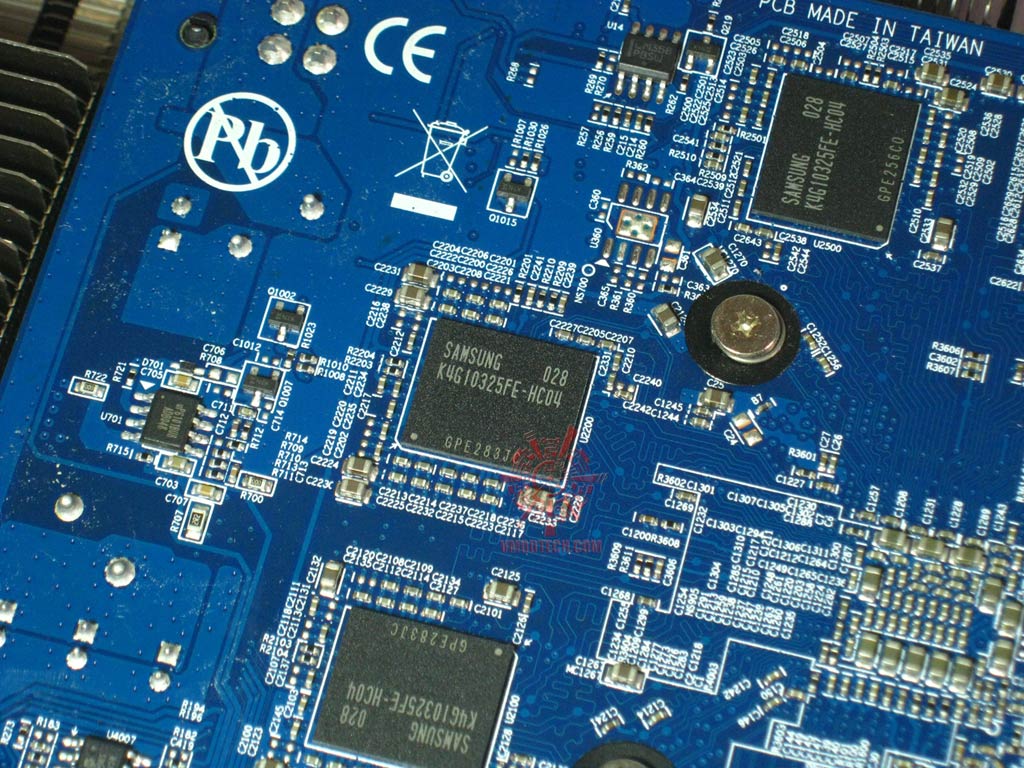

ส่องดูด้านหลัง เม็ดแรมโผล่ให้เห็น 4 เม็ด   ใช้เม็ดแรมจากค่ายซัมซุง เบอร์ K4G10325FE-HC04
สปีดระดับ 0.4ns <ดูรายละเอียด>
