Gigabyte G31M-ES2L เล็กๆ สุดประหยัด อิอิกำ

/ บทความโดย: admin , 21/10/2008 09:48, 4,544 views / view in EnglishEN
«»
Share

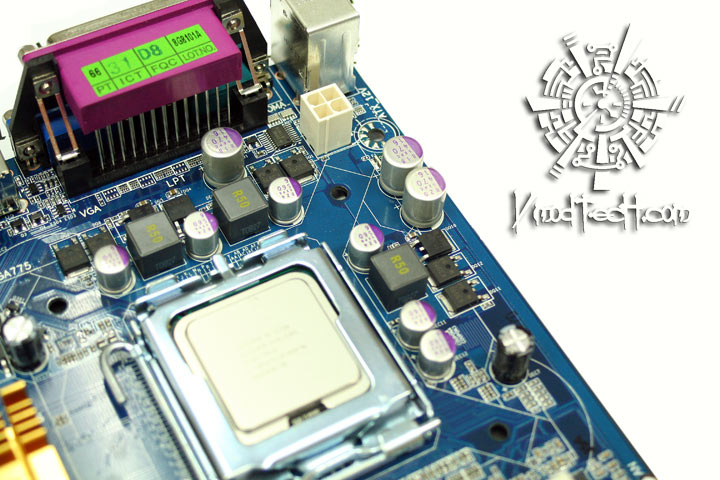

อิอิ รองรับ CPU Socket 775 ตั้งแต่ปู่ย่ามาจนปัจจุบัน ภาคจ่ายไฟแบบสามเฟสแต่ใช้ Capacitor OS-CON นะจ๊ะ นั่น ไฟสี่แบบ4pin power เก่าๆก็ยังใช้ได้อีก

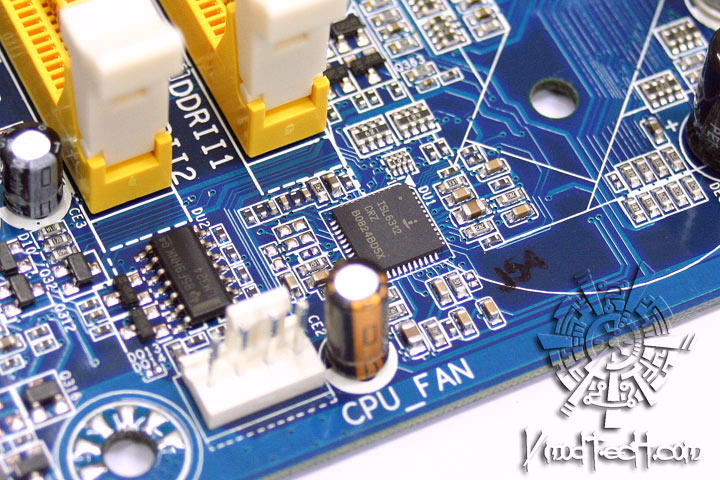

นั่นล่ะครับ ตัวควบคุมพลังงานcpu อิอิ ISL6312 จาก Intersil ครับ จะโม Vcore ก็ต้องป้วนเปี้ยนดูแถวๆนี้ล่ะครับ

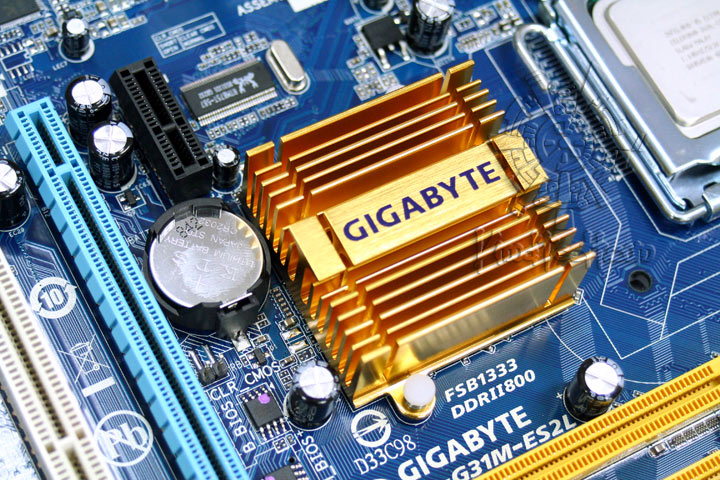

ซิงค์ชิปเซตก็ดูดีนะครับ แต่ในการใช้งานจริงยังถือว่าค่อนข้างร้อนครับ นั่นClockgen RTM875T-587 ตรงนี้ก็ไบออสคู่ครับ

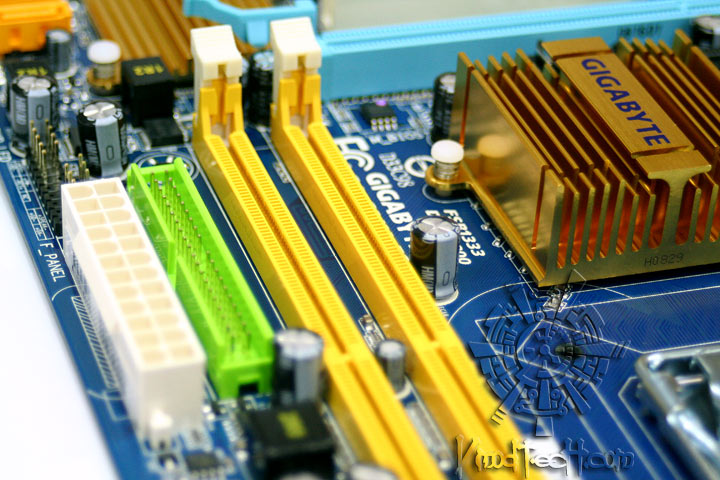

ครับ รองรับแรมเพียงสองช่องตามสไตล์บอร์ดตัวเล็กครับผม ยังคงมีที่เสียบฮาร์ดดิสแบบIDEอยู่ครับ ถูกใจบ้านๆอย่างผมจริงๆครับ

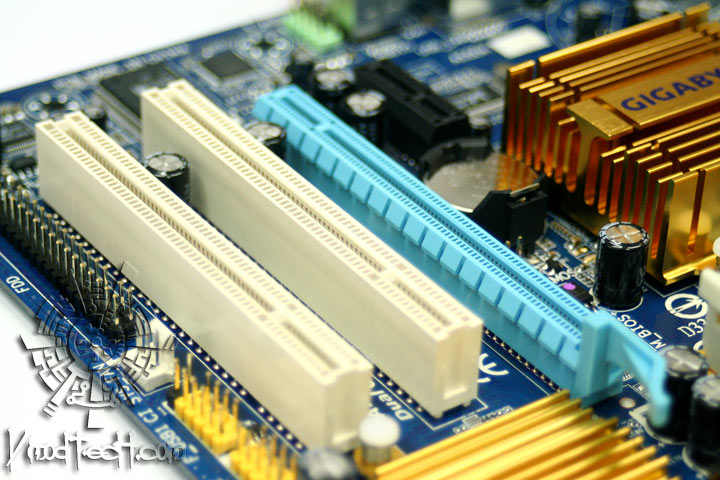

สลอตที่มีให้ก็พอแล้วครับสำหรับบอร์ดเล็กๆแบบนี้ ก็ยังมีช่องให้ต่อFDDอยู่ครับ  อิอิ






นี่ล่ะครับ ระบบเสียงที่ติดมาให้ ใช้ชิป Realtek ALC883 รองรับ 7.1 จ้า

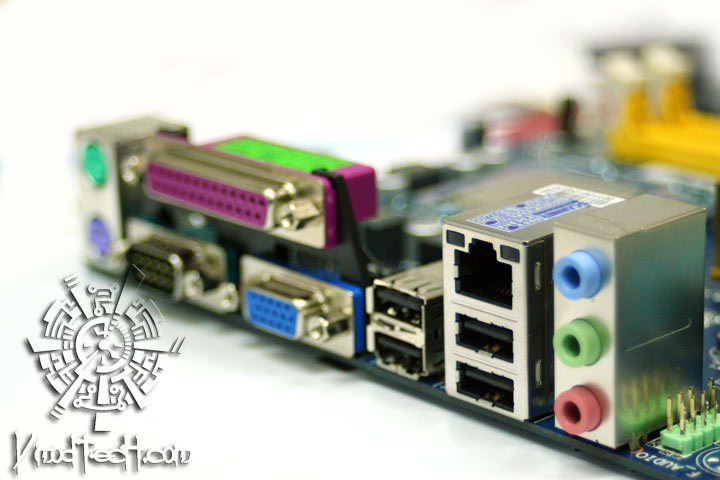

พอร์ตด้านหลังเครื่องก็ยังเอาใจคนบ้านๆจริงๆครับ มี Serial/LPT ด้วยครับ
































































CPU

  1. Support for an Intel® Core™ 2 Extreme processor/ Intel® Core™ 2 Quad processor/Intel® Core™ 2 Duo processor/ Intel® Pentium® processor Extreme Edition/Intel® Pentium® D processor/ Intel® Pentium® 4 processor Extreme Edition/Intel® Pentium® 4 processor/ Intel® Celeron® processor in the LGA 775 package
    (Go to GIGABYTE’s website for the latest CPU support list.)
  2. L2 cache varies with CPU
Front Side Bus

  1. 1333/1066/800 MHz FSB
Chipset

  1. North Bridge: Intel® G31 Express Chipset
  2. South Bridge: Intel® ICH7
Memory

  1. 2 x 1.8V DDR2 DIMM sockets supporting up to 4 GB of system memory
  2. Dual channel memory architecture
  3. Support for DDR2 800/667 MHz memory modules
    (Go to GIGABYTE’s website for the latest memory support list.)
Onboard Graphics

  1. Integrated in the North Bridge
Audio

  1. Realtek ALC883 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel (Note)
  4. Support for S/PDIF Out
  5. Support for CD In
Note: To configure 7.1-channel audio, you need connect with the port of HD Audio standard via front panel and enable the multi-channel audio feature through the audio driver.
LAN

  1. RTL 8111C chip (10/100/1000 Mbit)
Expansion Slots

  1. 1 x PCI Express x16 slot
  2. 1 x PCI Express x1 slot
  3. 2 x PCI slots
Storage Interface South Bridge:

  1. 1 x IDE connector supporting ATA-100/66/33 and up to 2 IDE devices
  2. 4 x SATA 3Gb/s connectors supporting up to 4 SATA 3Gb/s devices
iTE IT8718 chip:

  1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive
USB

  1. Integrated in the South Bridge
  2. Up to 8 USB 2.0/1.1 ports (4 on the back panel, 4 via the USB brackets connected to the internal USB headers)
Internal I/O Connectors

  1. 1 x 24-pin ATX main power connector
  2. 1 x 4-pin ATX 12V power connector
  3. 1 x floppy disk drive connector
  4. 1 x IDE connector
  5. 4 x SATA 3Gb/s connectors
  6. 1 x CPU fan header
  7. 1 x system fan header
  8. 1 x front panel header
  9. 1 x front panel audio header
  10. 1 x CD In connector
  11. 1 x S/PDIF Out header
  12. 2 x USB 2.0/1.1 headers
  13. 1 x chassis intrusion header
  14. 1 x power LED header
Back Panel Connectors

  1. 1 x PS/2 keyboard port
  2. 1 x PS/2 mouse port
  3. 1 x parallel port
  4. 1 x serial port
  5. 1 x D-Sub port
  6. 4 x USB 2.0/1.1 ports
  7. 1 x RJ-45 port
  8. 3 x audio jacks (Line In/Line Out/Microphone)
I/O Controller

  1. iTE IT8718 chip
H/W Monitoring

  1. System voltage detection
  2. CPU temperature detection
  3. CPU/System fan speed detection
  4. CPU overheating warning
  5. CPU/System fan fail warning
  6. CPU fan speed control
BIOS

  1. 2 x 4 Mbit flash
  2. Use of licensed AWARD BIOS
  3. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Unique Features

  1. Support for @BIOS
  2. Support for Q-Flash
  3. Support for Virtual DualBIOS
  4. Support for Download Center
  5. Support for Xpress Install
  6. Support for Xpress Recovery2
  7. Support for EasyTune
  8. Support for Easy Energy Saver
Bundle Software

  1. Norton Internet Security (OEM version)
Operating System

  1. Support for Microsoft®Windows®Vista/XP
Form Factor

  1. Micro ATX form factor; 24.4cm x 19.4cm
