GIGABYTE GA-X58A-UD7 : X58 SLGMX Chipset!!

/ บทความโดย: Venom-Crusher , 27/01/2010 02:11, 10,326 views / view in EnglishEN
«»
Share

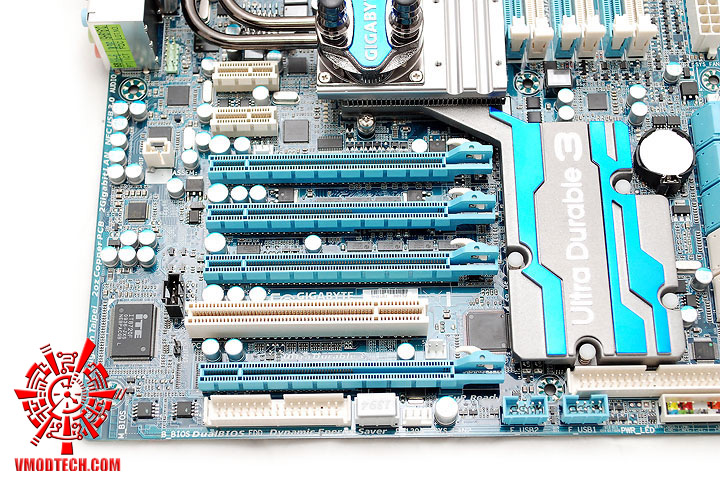

dsc 7915 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

สล๊อต PCI-E X16 4ช่อง โดยสล็อต1และ3จากนับจากบนจะทำงานที่ X16 ส่วนสล็อต2และ4จะทำงานที่ X8 ครับ

.

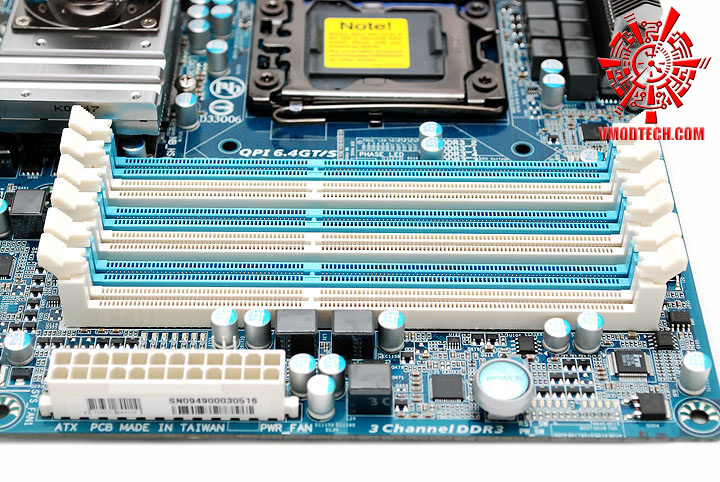

dsc 7916 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

สล๊อต Memory 6ช่องทาง Support Dual Channel Mode และ Triple Channel Mode กันตามมาตรฐานครับ

.

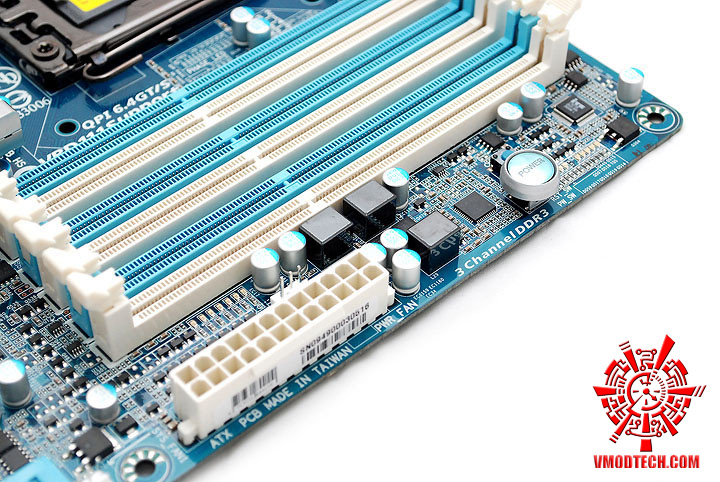

dsc 7917 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

ไฟเลี้ยงแรมแบบ 3เฟส และสวิทซ์ Power, Reset จะอยู่บริเวณนี้นะครับ

.

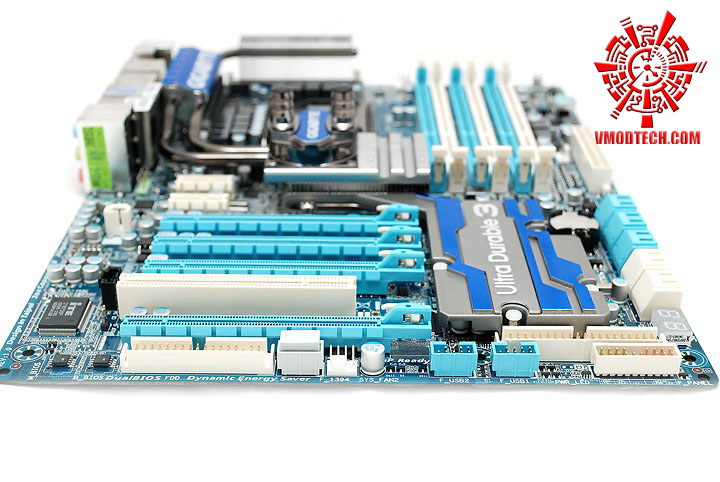

dsc 7918 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

ช่องต่อ Floppy Disk และช่อง PATA ก็ยังคงยังอยู่ครับสำหรับบอร์ดรุ่นนี้ ส่วนช่องต่อเพิ่มเติมสำหรับ Front Panel อย่าง USB 2.0และ IEEE 1394a ก็ยังคงมีมิได้ขาด

.

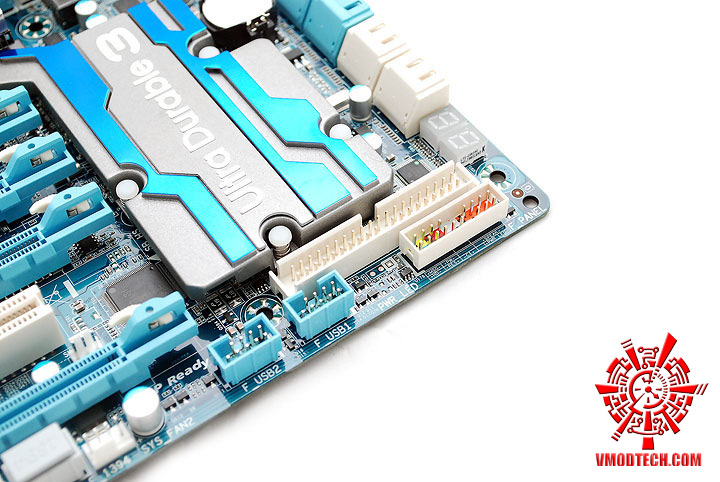

dsc 7919 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

ไฟแสดงค่าDEBUG แบบไฟLED ก็มีติดตั้งมาให้ด้วยครับ สำหรับเมนบอร์ดรุ่นนี้

.

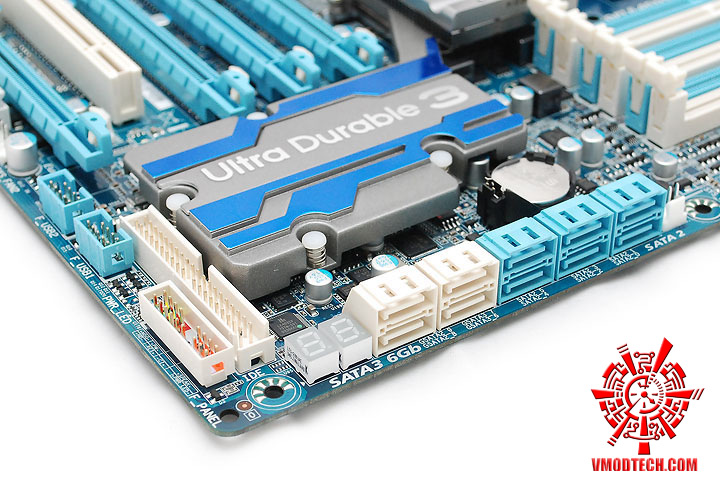

dsc 7920 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

ช่องSATAมีกันมา 10ช่องทาง โดยช่องสีขาว2ช่องบน-ล่างซ้ายมือสุดจะเป็นช่อง SATA2 ที่ถูกควบคุมด้วยชิปจากทาง GIGABYTE เอง ส่วน2ช่องสีขาวบน-ล่างถัดมาจะเป็นช่อง SATA3 อีกหนึ่งตัวชูโรงของเมนบอร์ดรุ่นนี้ ซึ่งจะถูกควบคุมการทำงานด้วยชิปจาก Marvell ส่วนช่องสีฟ้าอีก 6ช่องที่เหลือ จะเป็นช่อง SATA2 ที่ถูกควบคุมโดยชิปจากอินเทลครับ

.

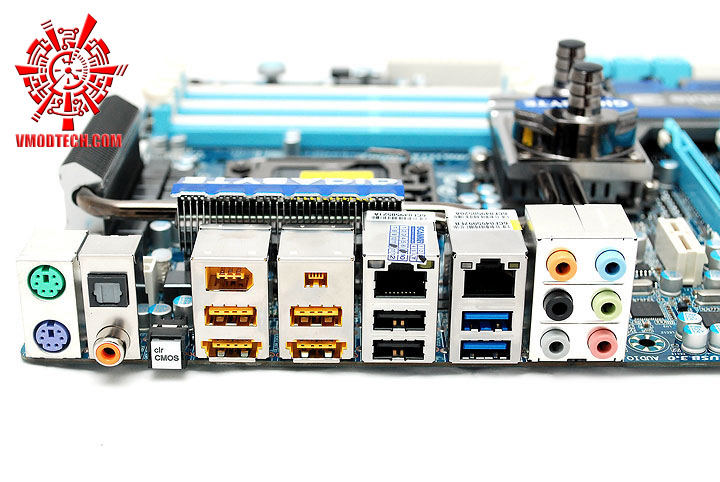

dsc 7921 GIGABYTE GA X58A UD7 : X58 SLGMX Chipset!!

Back Panel ครบครันทุกความต้องการในยุคปัจจุบัน โดยช่อง USB สีฟ้าจะเป็นช่อง USB 3.0 ที่เป็นตัวชูโรงอย่างหนึ่งของเมนบอร์ดรุ่นนี้ โดยถูกควบคุมการทำงานโดยชิปจากทาง NEC นะครับ

.
