K9N2 Diamond : First Review nForce 780a SLI for AM2!!

/ บทความโดย: admin , 08/05/2008 17:13, 719 views / view in EnglishEN
«»
Share

สวัสดีครับเจอกันอีกแล้วครับวันนี้กลับมาแล้วครับสำหรับแก๊งค์กบ อิอิ วันนี้ผมได้ทำการทดสอบ บอร์ดจากทางค่าย  MSI ที่ใช้ Chipset 780a SLI   โดยบอร์ดของ MSI รุ่นนี้มาในชื่อรุ่น K9n2 Diamond  อิอิ คงรู้นะครับถ้ามีคำว่า diamond ตามหลังเมื่อไหร่หมายถึง เป็นตัว Top นั้นเองถ้ารูปเล็กมองไม่ชัดคลิกขยายใหญ่ได้เลยนะครับ อิอิ
















แพ็คเก็ตที่บรรจุมาไฮโซมากครับ ตามชื่อเช่นเดิมคือ Diamond  อิอิ ซึ่งกล่องของบอร์ด บอกรายระเอียดหลักๆชัดเจนพอสมควรครับ โดยแทบไม่ต้องเปิดกล่องเพื่อดู คู่มือเลยครับ อิอิ


เอาละครับตามมาดูอุปกรณ์พร้อมหน้าตาบอร์ดกันเลยดีกว่าครับ





       ของแถมเพียบเลยครับอัดแน่นเต็มกล่อง



บอร์ดใช้ PCB เป็นสีดำดูบึกบึนดีมากๆ



มุมด้านท้ายกับจุดต่อต่างๆที่ให้มา ดูไม่เยอะเนื่องจากมีสายที่สามารถเสียบต่อกับบอร์ดได้อีก ถือว่าครบครับ มีทั้ง eSATA,IEEE 1394,DVI-D  อิอิ



สวยงามดุดันแต่แฝงด้วยสีสันครับ





ด้านหลังบอร์ดเรียบเป็นเรื่องปกติ อิอิ แต่งานเนียนโอเคเลยครับ



CIRCU-PIPE  ชุดระบายความร้อนในส่วนภาคจ่ายไฟครับ



ซึ่งชุดระบายความร้อนนี้จะต่อเชื่อมกันหมดด้วยระบบ ฮีทไปป์ไปยัง nothbridge และ sountbridge






Port PCI-E 16X 3 slots สำหรับไว้ต่อ 3 way sli



โอ้วมีสวิทซ์ อยู่ด้วยครับ 3 อัน คือ power,reset,clear cmos  แบบนี้ง่ายเลยครับ



สวยงามจริงๆ



            X-Fi  ที่มีมาให้พร้อมบอร์ดเลยครับ



อิอิ เป็นไรที่อลังการมากครับ











Features Of K9n2 Diamond










 ระบบไฟแบบมัลติเฟส พร้อมด้วยใช้คาปาซิสเตอร์แบบโซลิทในส่วนของ ภาคจ่ายไฟ วึ่งเป็นตัวเชื่อมที่ดีสูญเสียพลังงานน้อย ทำให้ได้พลังงานที่แท้จริง





 รองรับ 3-way SLI ของทางการ์ด nvidia ซึ่งจะรองรับบน Vista เท่านั้นครับ ซึ่งความเร็วในการเชื่อมต่อของบริดอยู่ที่ 2.8X หรือ อาจเร็วกว่าแล้วแต่ คุณสมบัติของการ์ด





ออกแบบมาเพื่อให้ง่ายต่อการใช้งาน แถมยังบอกมาว่าเข้ากันได้ดีกับ 8800 Ultra





มีการ์ด X-Fi มาให้พร้อมบอร์ดอินเทอร์เฟสแบบ PCI Express x1





รองรับมาตรฐาน ESA





อัพไดรเวอร์ผ่านแบบออนไลน์จากทาง MSI website





 สำหรับการตรวจสอบอุณภูมิ รอบพัดลมแล้วแถมด้วยการ Overclock ด้วยครับ อิอิ








เวอร์ชั่นใหม่เช็ค update แบบออนไลน์ผ่านอินเตอร์เนท ได้ทั้ง bios และ driver





AMD Cool’n'Quiet™ technology







ฟังค์ชั่นเพียบเลยครับ

————————————————–

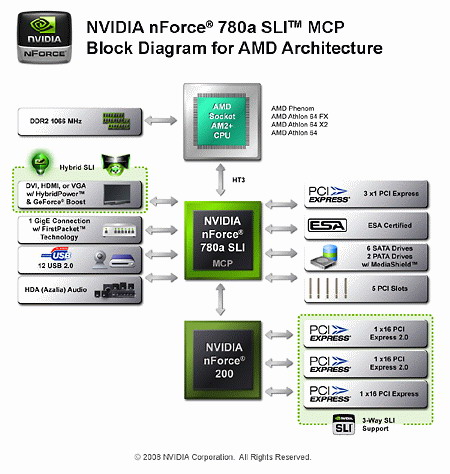

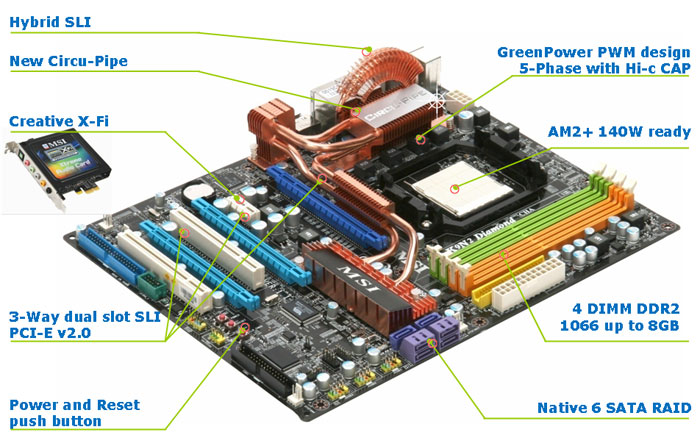

เพื่อความชัดเจน ดูรูปนี้อาจเข้าใจง่ายขึ้นครับ

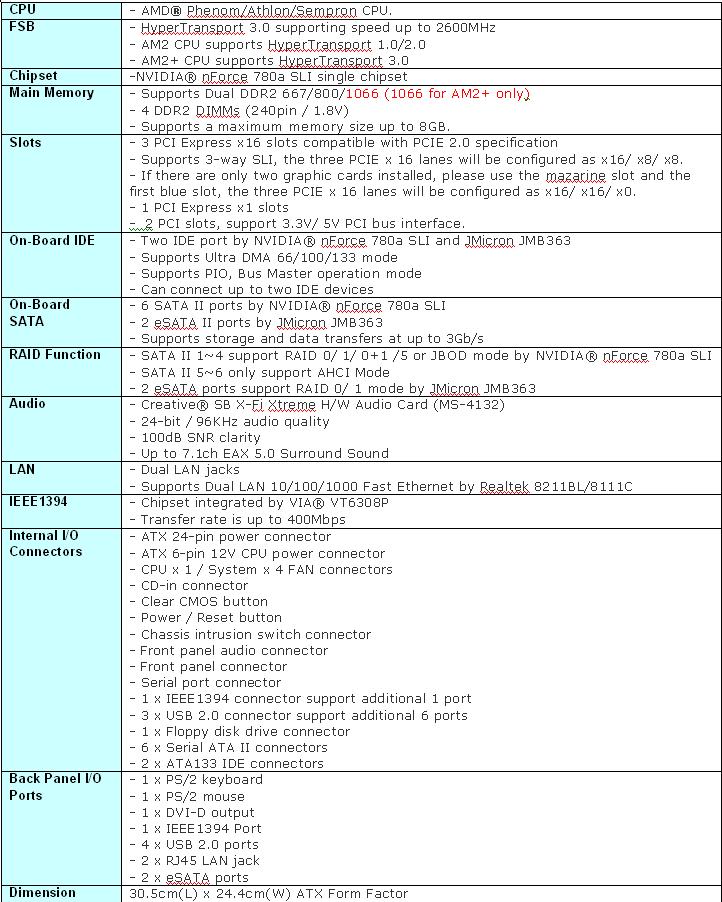

Specifications




Support by logo











































K9N2 Diamond

NVIDIA nForce 780a SLI chipset based
Support AMD Socket AM2+/AM2 CPU’s up to 140Watt
3 PCI-E x16 slots (PCI Express Bus SPEC V2.0 compliant)
Supports x16 speed Nvidia SLI & 3-way Nvidia SLI Technology
x16, x8, x8
4 dual channel DIMMs DDRII 533/667/800/1066 up to 8GB
2 ports Gb LAN
X-Fi Xtreme Audio card, support 24-bit / 96KHz audio q
uality, 100dB SNR clarity, up to 7.1 Ch., EAX 4.0 Surround Sound
Supports 6 SATAII, supports RAID 0/1/0+1/5
Supports 2 e-SATA ports
1 PCI-E x1, 2 PCI slots
10x USB 2.0, 2x IEEE1394
Circu-Pipe Heatsink design
Dual CoreCell technology with D.O.T. Express





เอาละครับมาทำการทดสอบดีกว่าว่าจะเป็น Diamond สมชื่อหรือปล่าว อิอิ




























System


CPU


AMD LE 1600 @ 3.55 G


MOBO


MSI K9N2 Diamon Support By MSI


RAM


Cell Shock 1G*2 support by Venom


VGA


N9600GT Support By MSI


HDD


Segate Sata II 250G


PSU


TT 1200 Watt support by TKCom


CPU Cooler


THERMALRIGHT IFX-14


ก่อนทำการทดสอบนะครับเนื่องด้วยตัวนี้สามารถรองรับ Hybrid SLI ด้วยนะครับ แต่นะตอนนี้ผมไม่มีการ์ดที่สามารถมาทำ Hybrid SLI ได้อิอิ เพระการ์ดที่สามารถรองรับ Hybrid SLI ก็จะมี 8400GS,8500GT แล้วผมจะทำการ์ดเทสมาเปลี่ยบเที่ยบให้ชมกันอีกรอบครับผม

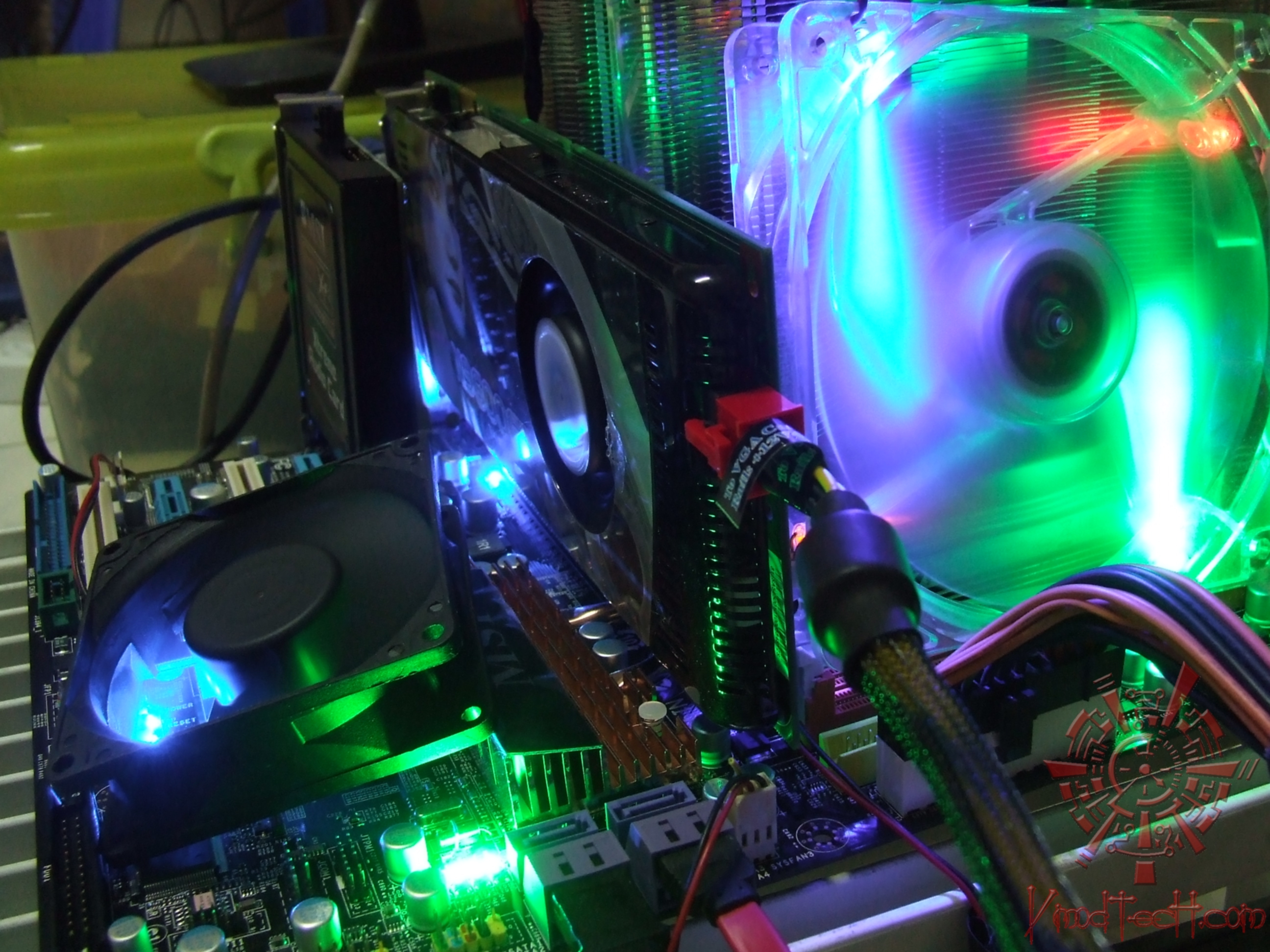

บรรยากาศขณะทำการทดสอบครับ

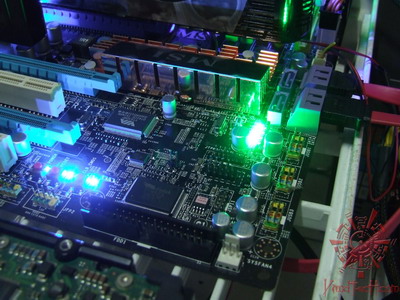

สังเกตุดูดีๆนะครับ จะมีไฟแสดงสถานะอยู่ 2 จุด


1.ที่เห็นไฟสีเขียว ถ้าเปิดติดปกติจะเป็นสีเขียวทุกดวงครับ  แต่ถ้ามีปัญหาจะขึ้นเป็น Error  แสดงเป็นไฟสีส้มสลับเขียวหรือแล้วแต่อาการครับ


2.ไฟสีฟ้า เป็นจุดของปุ่ม power.reset,clr_bios

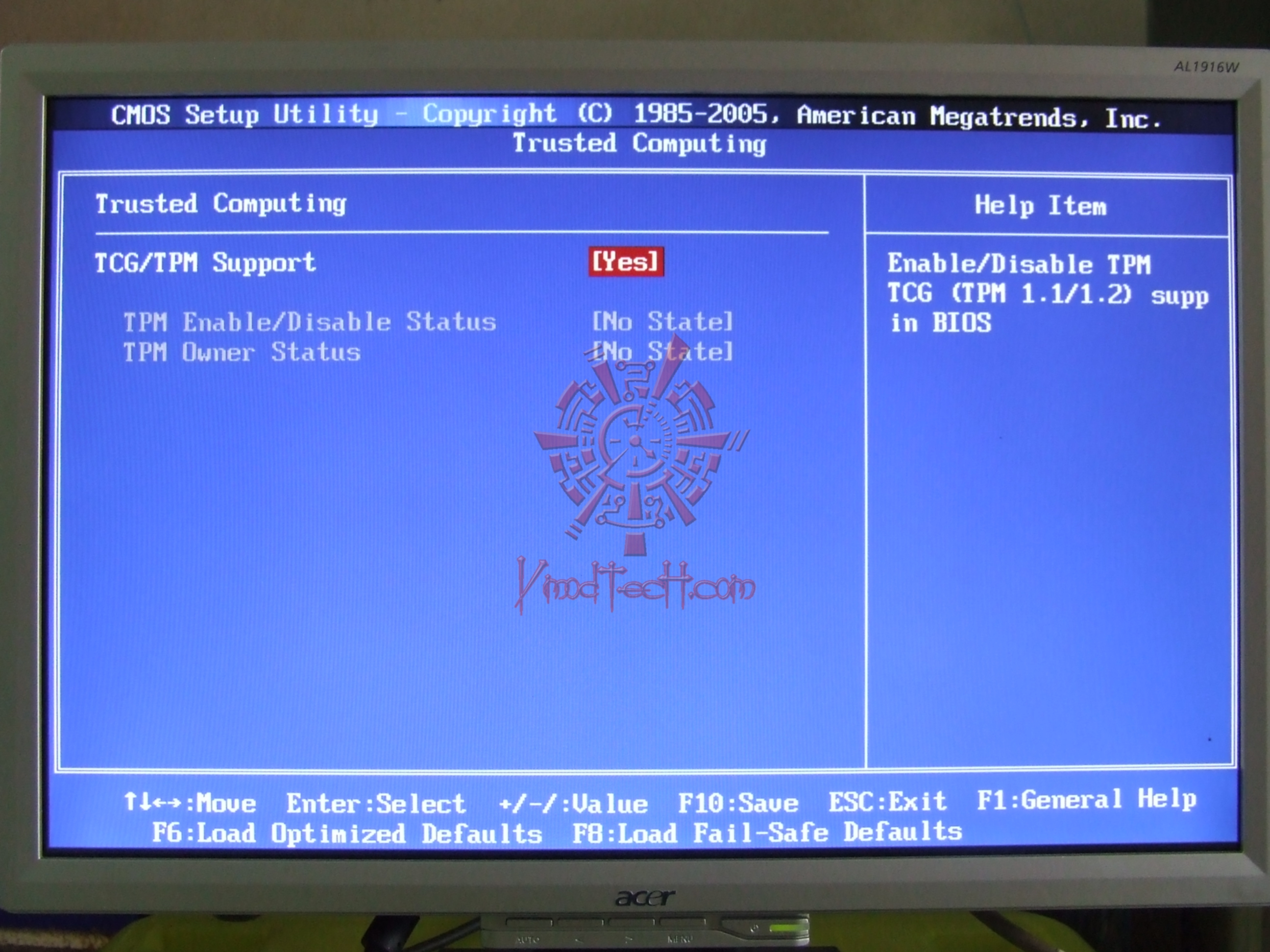

ประกอบเสร็จเรียบร้อยก็ทำการเซ็ต Bios  กันก่อนเลยครับ ดูสิว่าไฟแรงขนาดใหนอิอิ

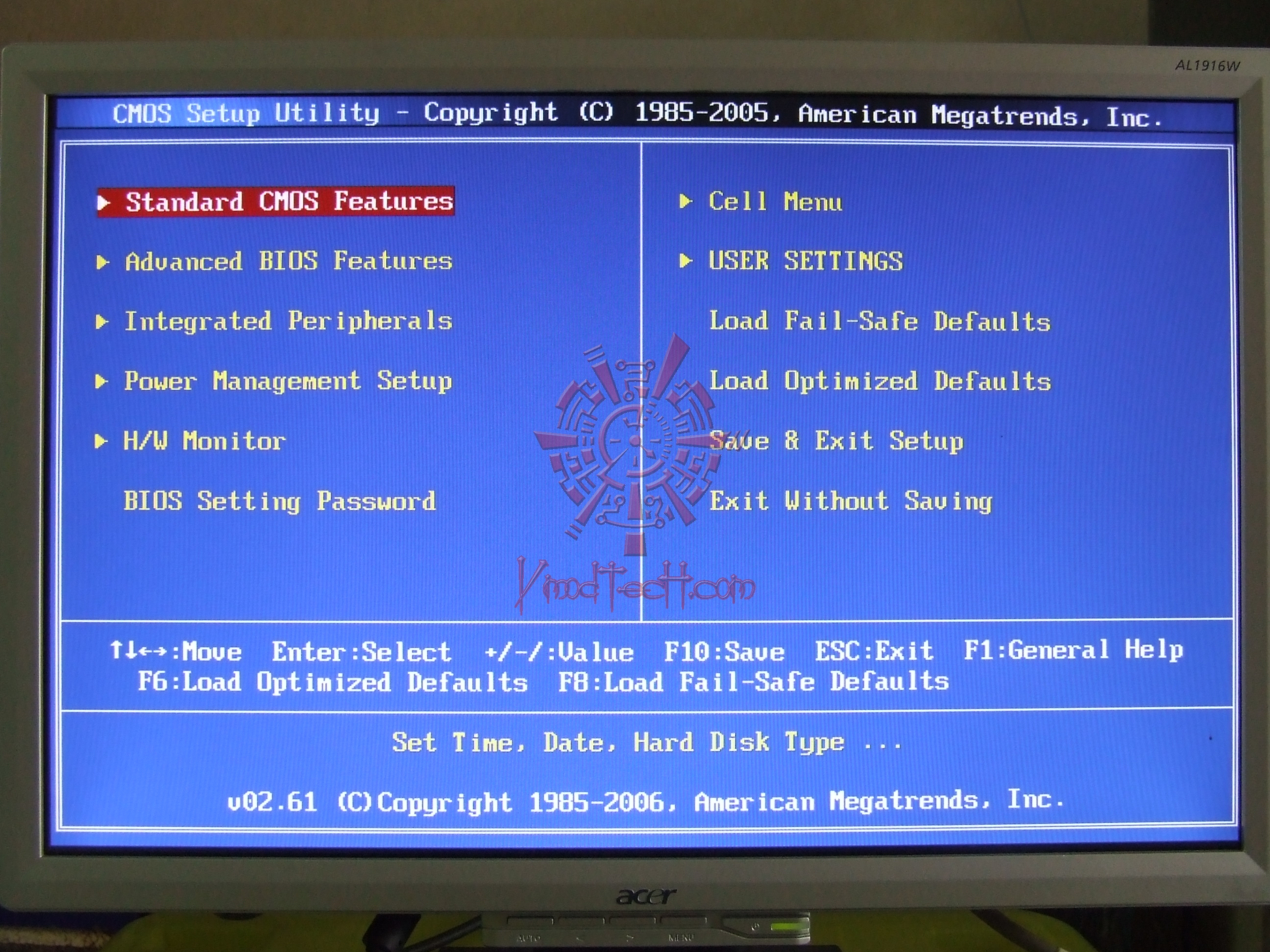

เข้ามาเจอหน้าแรกครับหลังจาก กด DEL

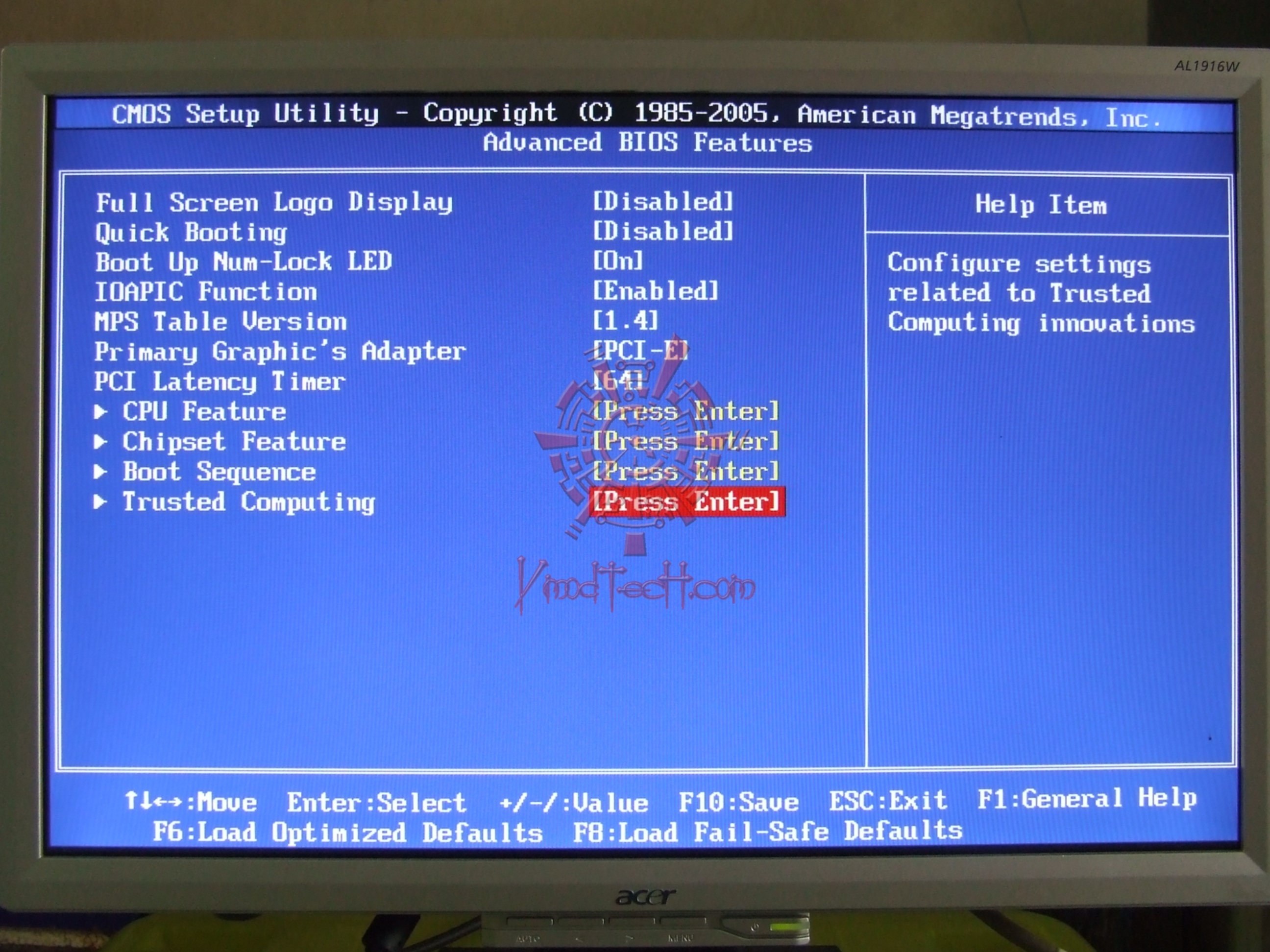

ในหน้า ของ Advanced ครับ

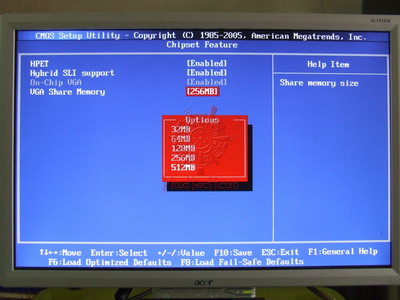

 Chipset Feature  สำหรับเซ็ตการ์ดออนบอร์ดครับแชร์แรมได้ถึง 512 แนะ พร้อมด้วยการปรับ Hybrid SLI  อิอิ VGA ที่ใช้งานต้องรองรับด้วยนะครับผม

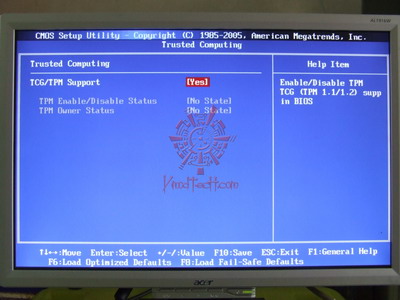

หน้านี้เนื่องด้วย CPU ผมไม่ได้ซัพพอร์ดซึ่งเมนูนี้ จะใช้งานได้เมื่อเล่นกับ phenom เท่านั้น

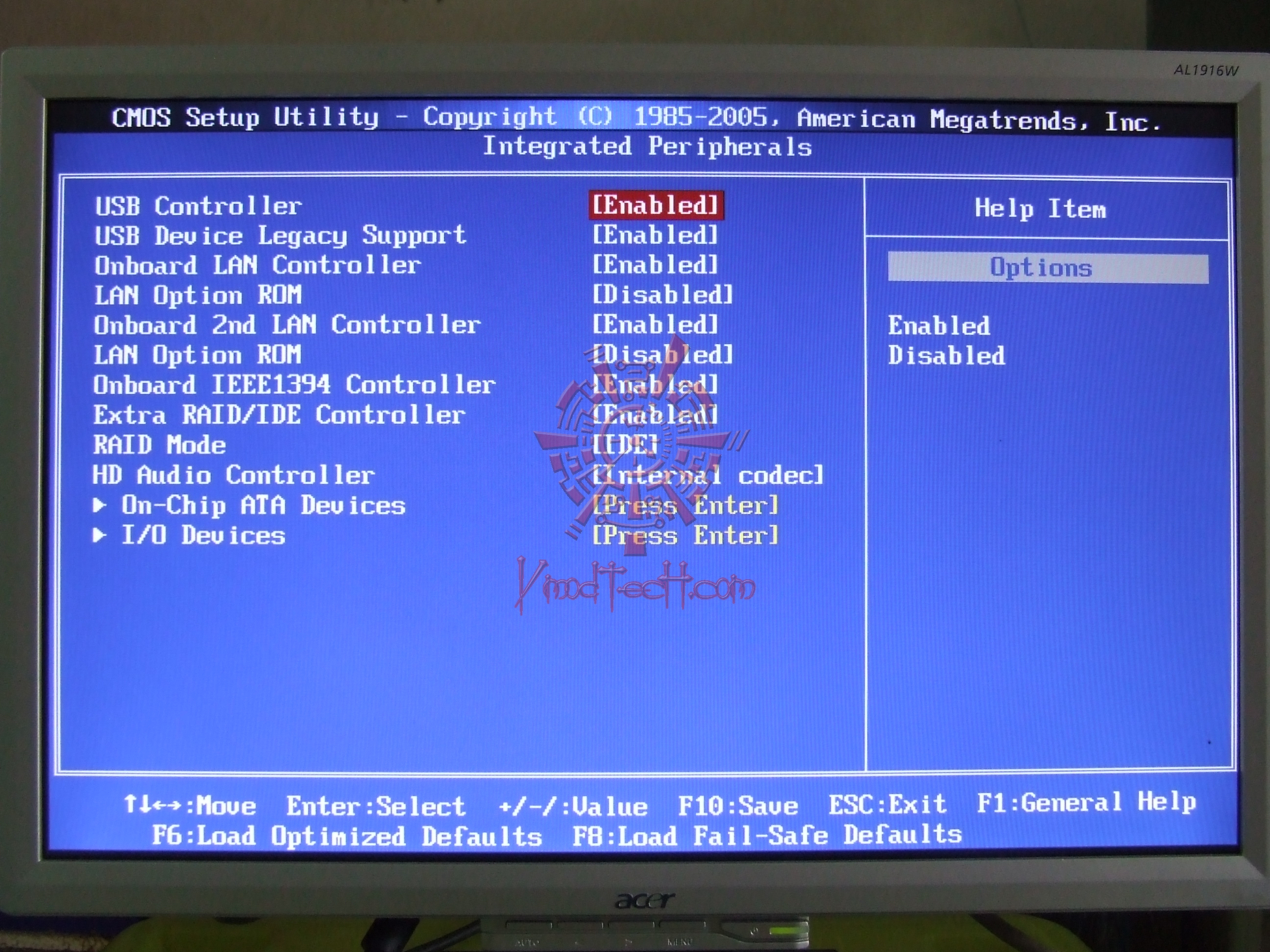

Integrated Peripherals

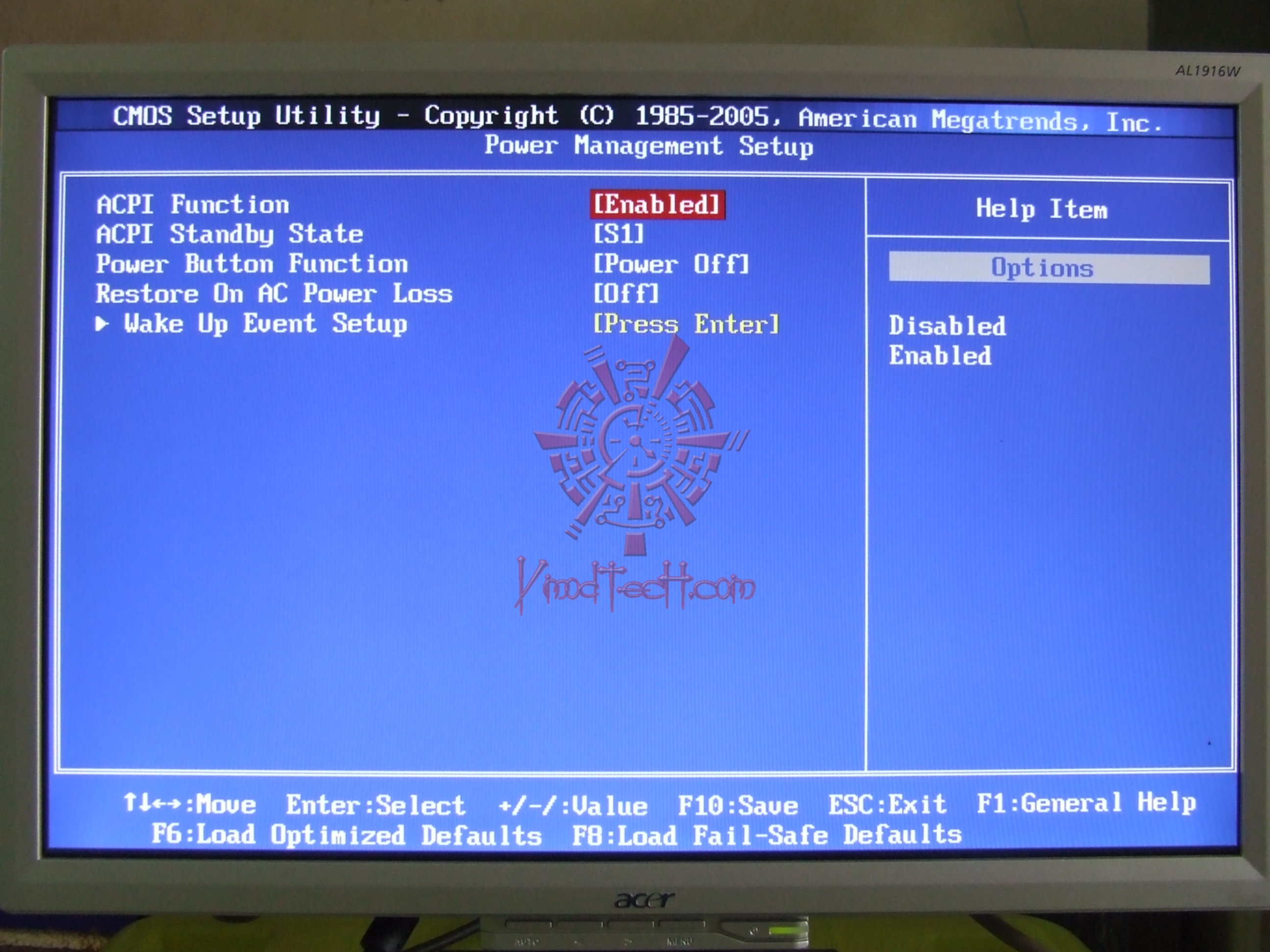

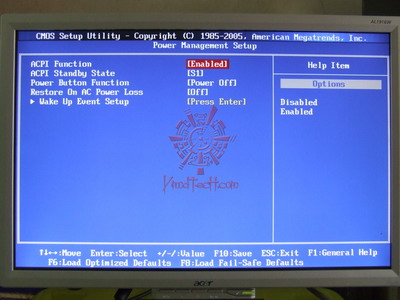

Power Management

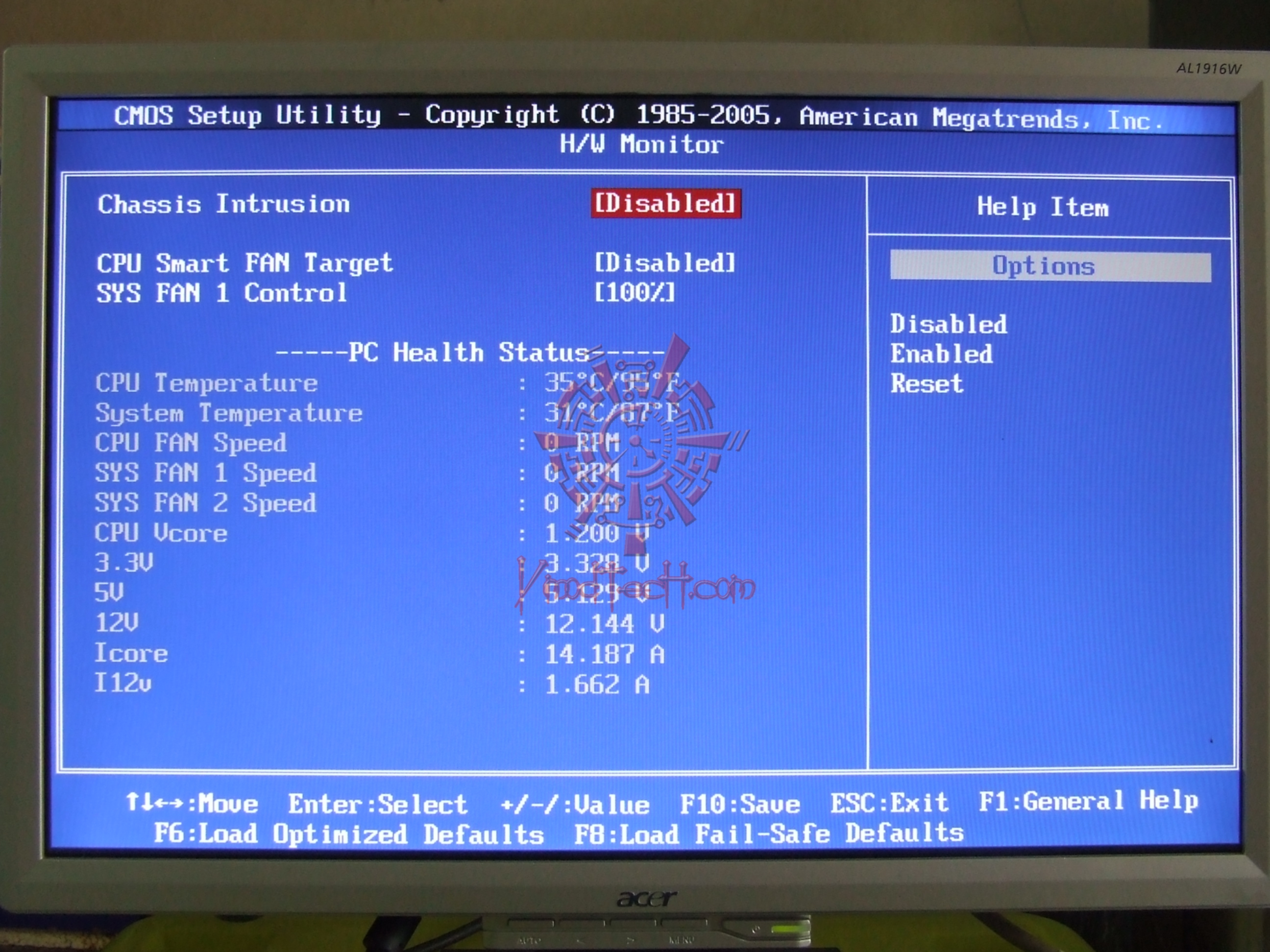

H/W Monitor

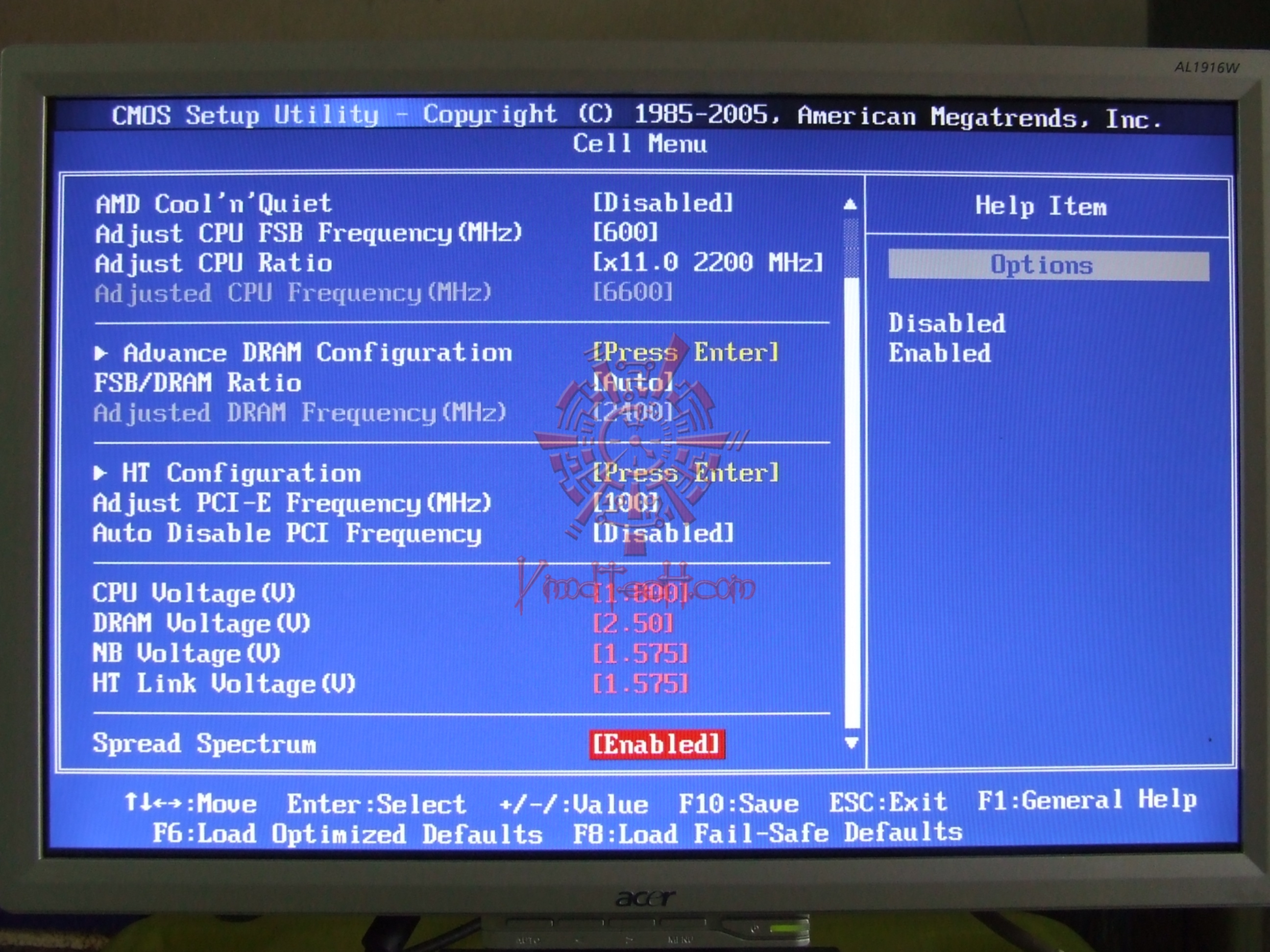

555 หน้านี้แหละครับ Cell Menu ซึ่งไปจ่ายมาในรุ่นนี้สูงสะใจดีจังครับ ทุกตัวผมปรับไว้ที่สูงสุดนะครับ ไม่ได้เป็นค่าที่ผมเอามาใช้งานนะครับ อิอิ




————————————————–

Test……..


MIXER



24 วิแบบนิ่มๆแค่ซิงค์นะเนีย อิอิ

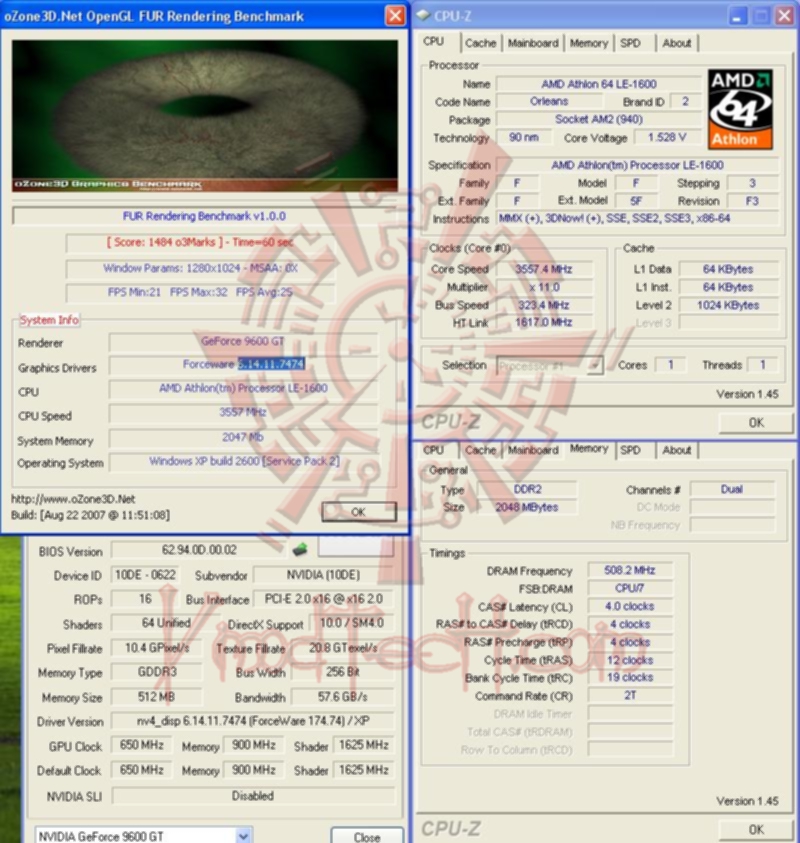

Ozone3D

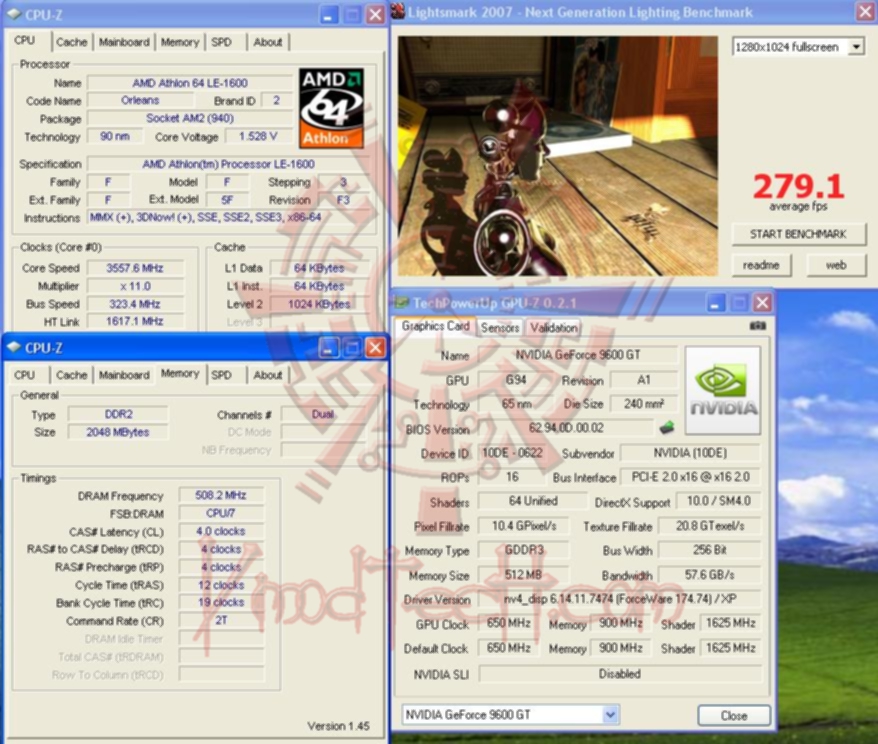

Lighthmark 2007

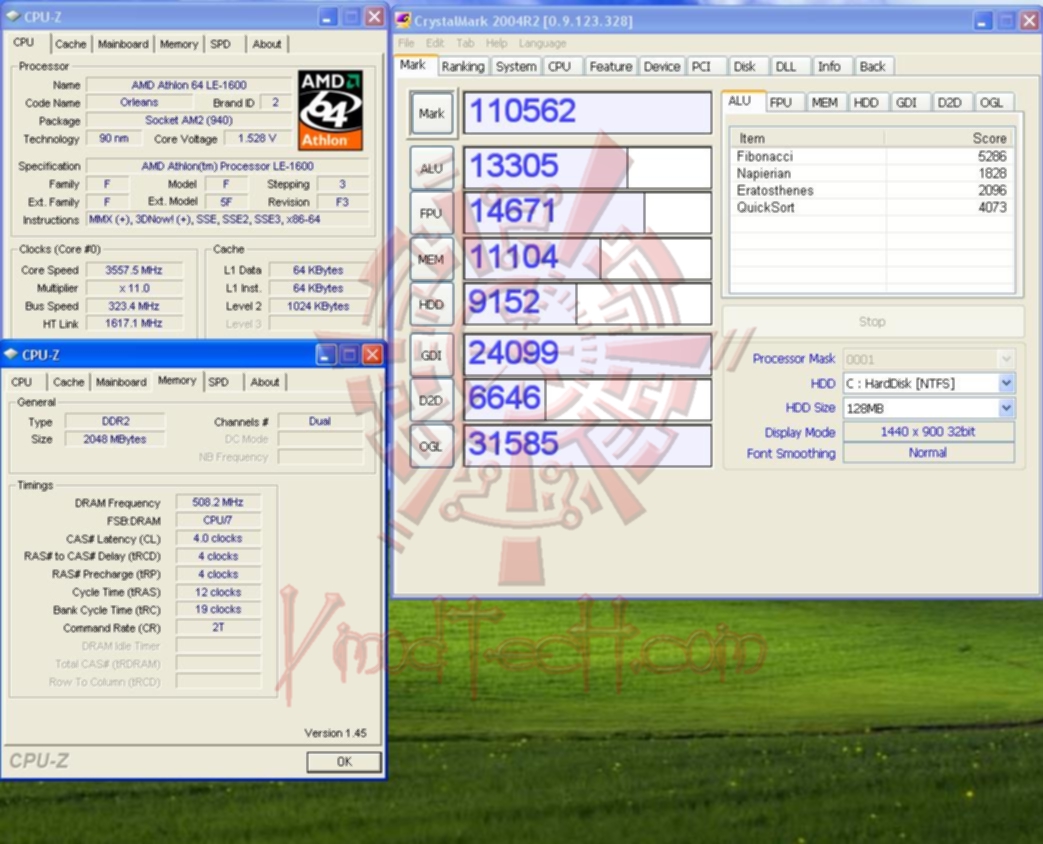

CrystalMark2004R2

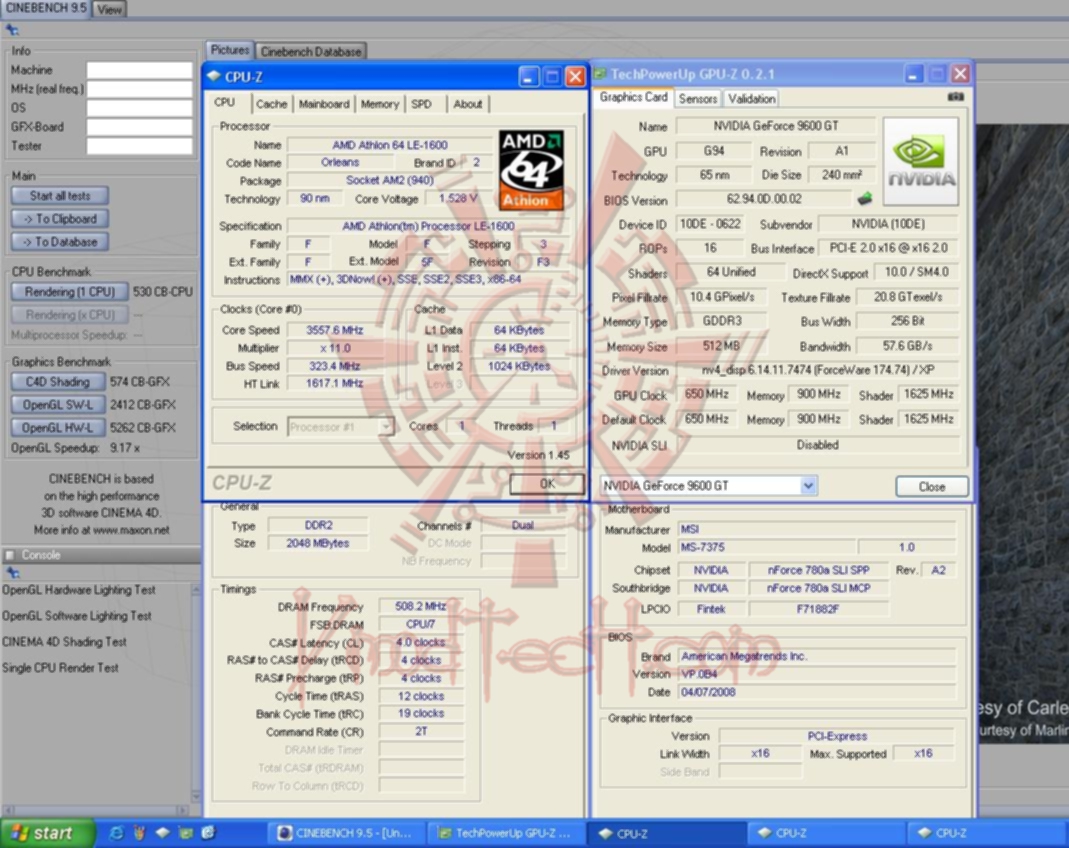

Cinebench 9.5

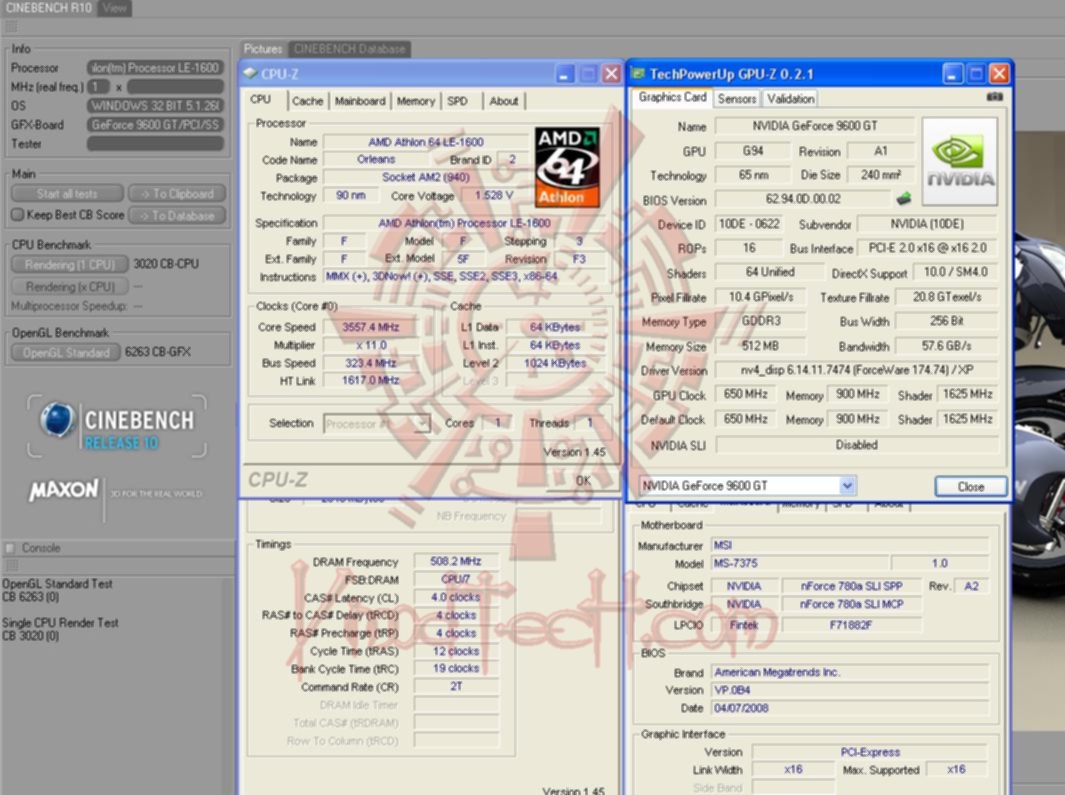

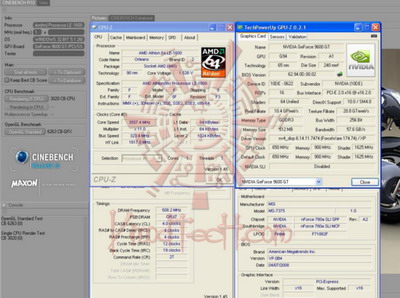

CinebenchR10

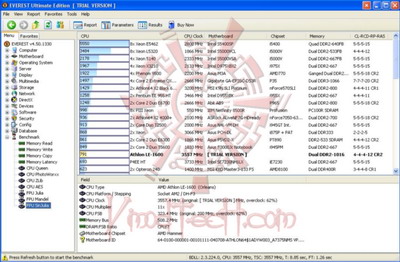

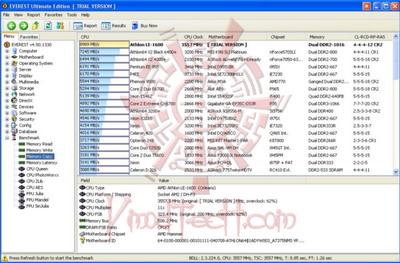

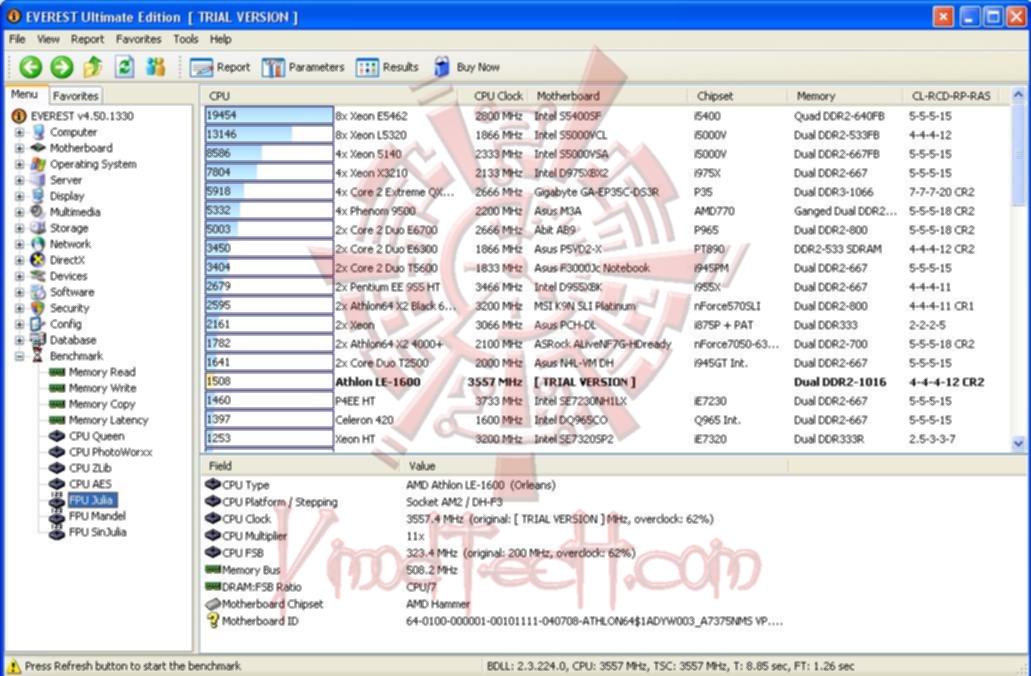

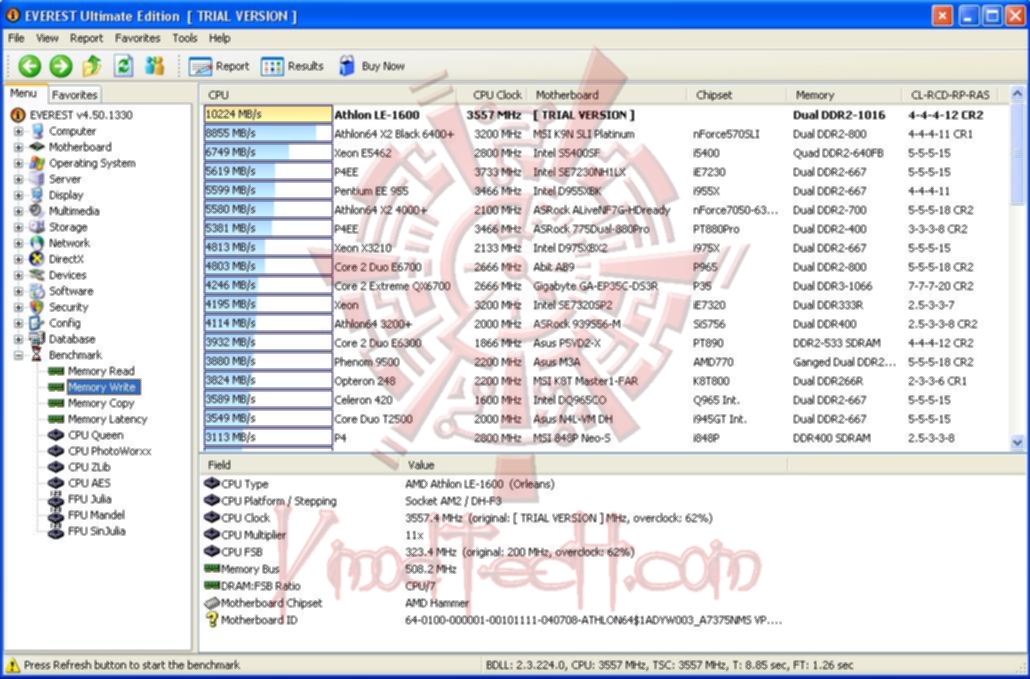

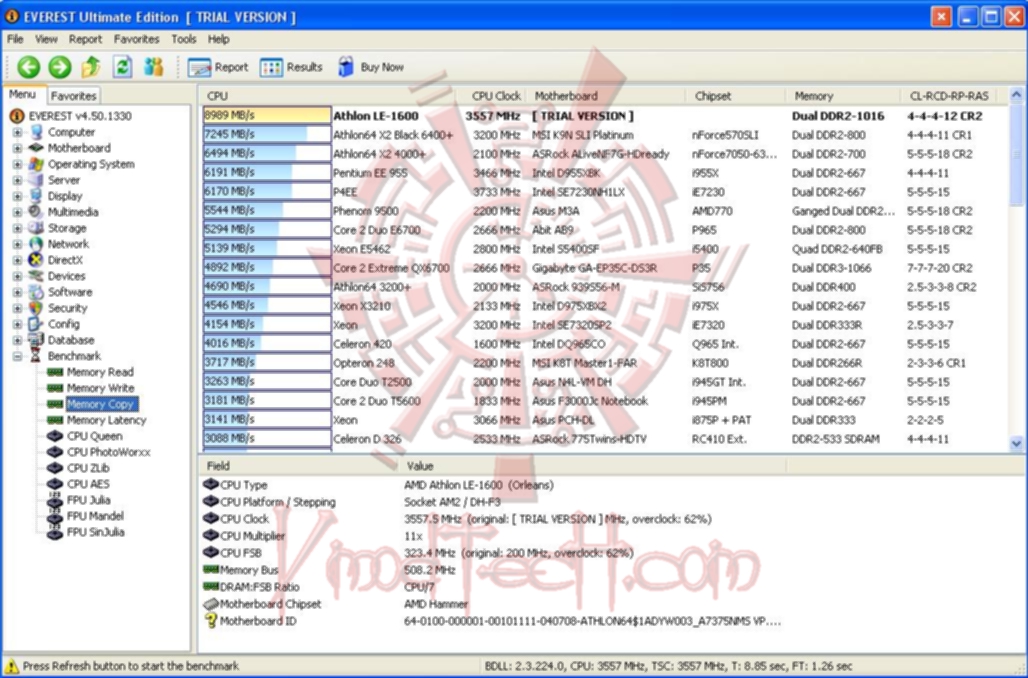

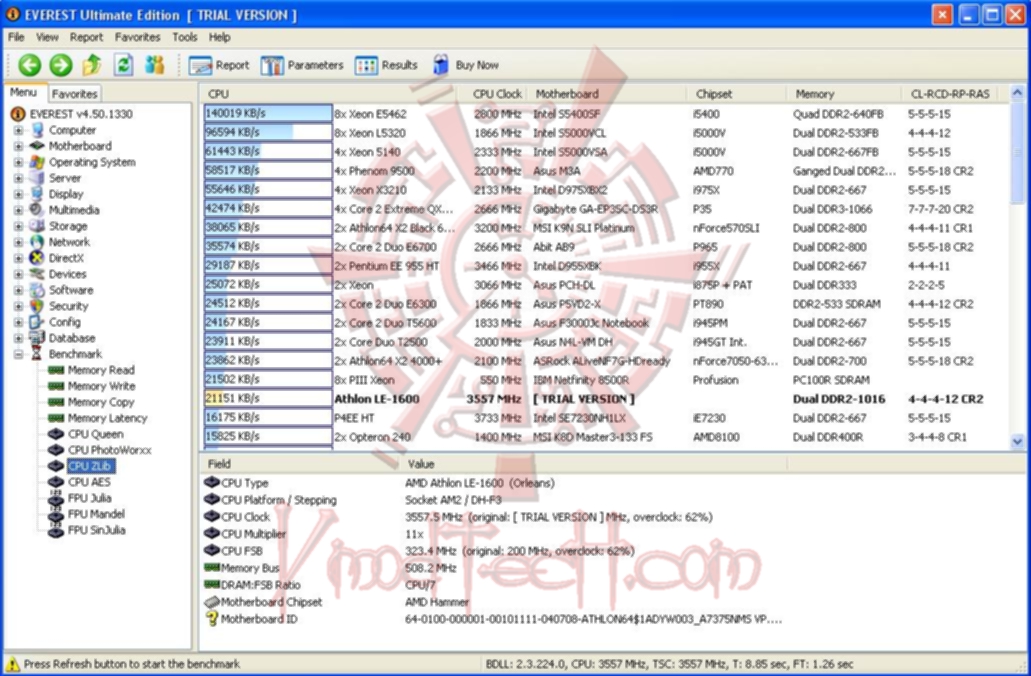

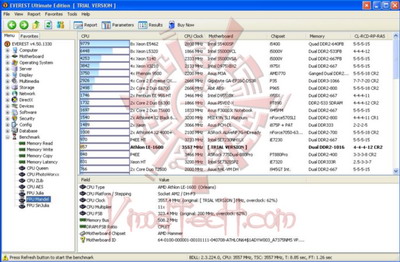

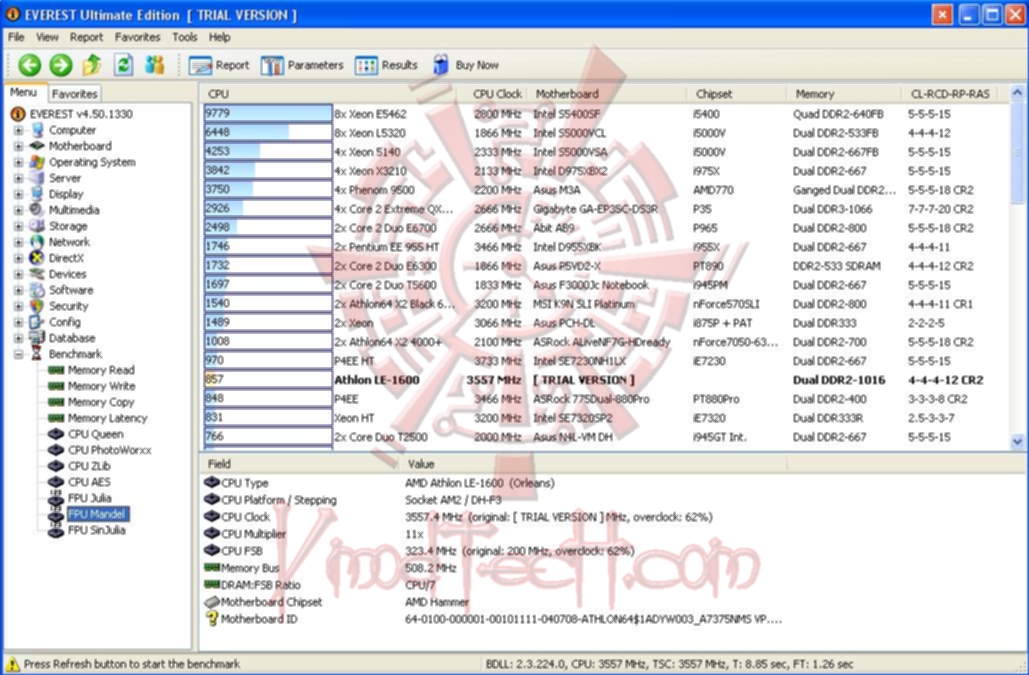

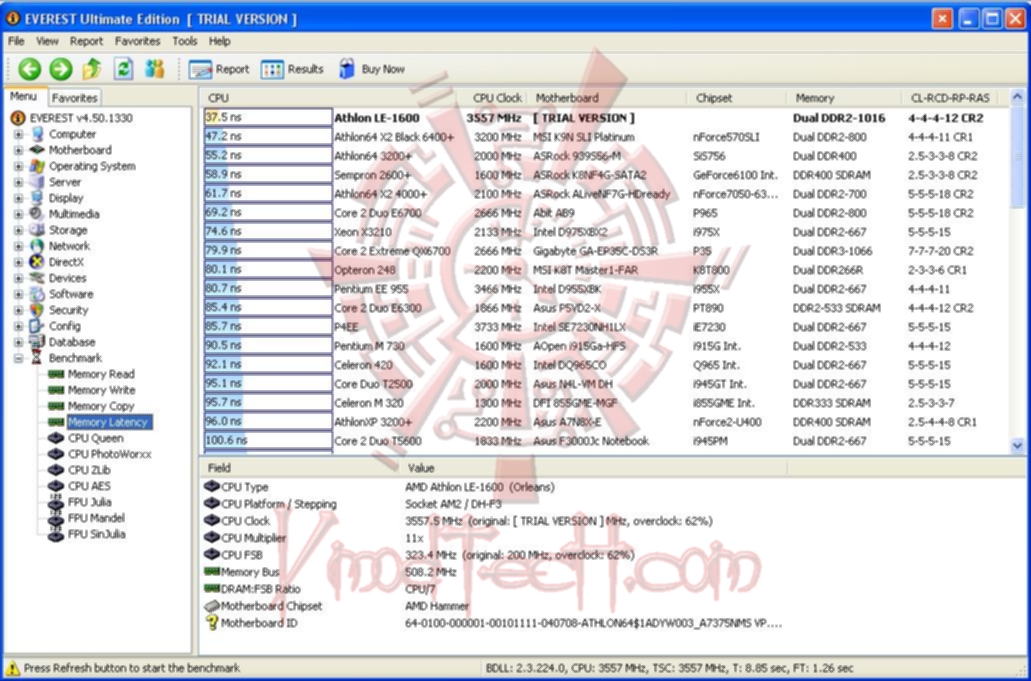

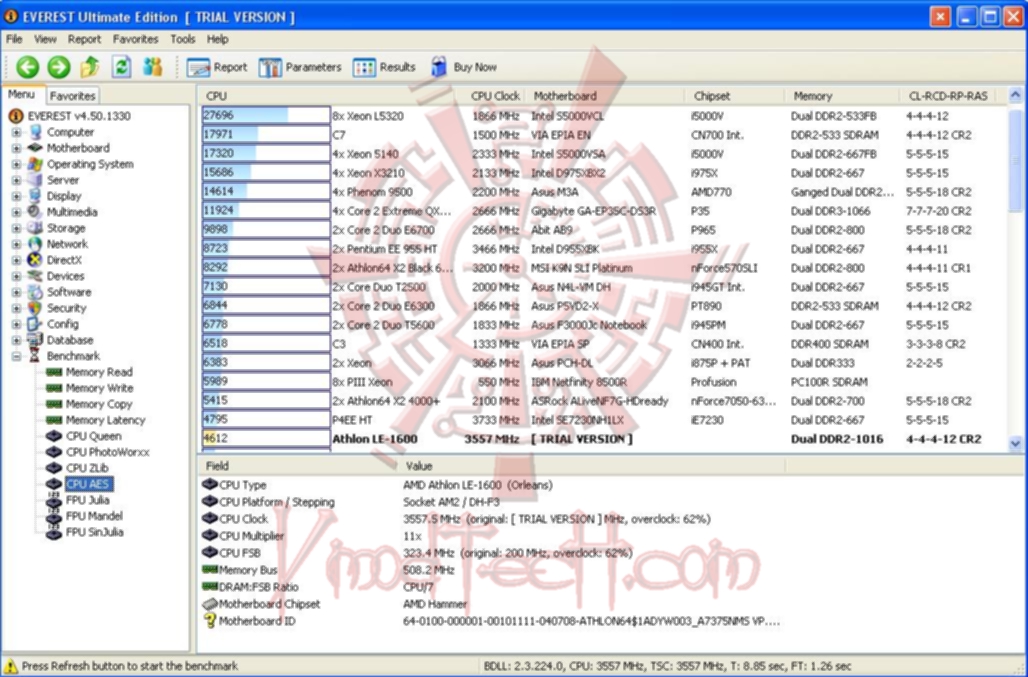

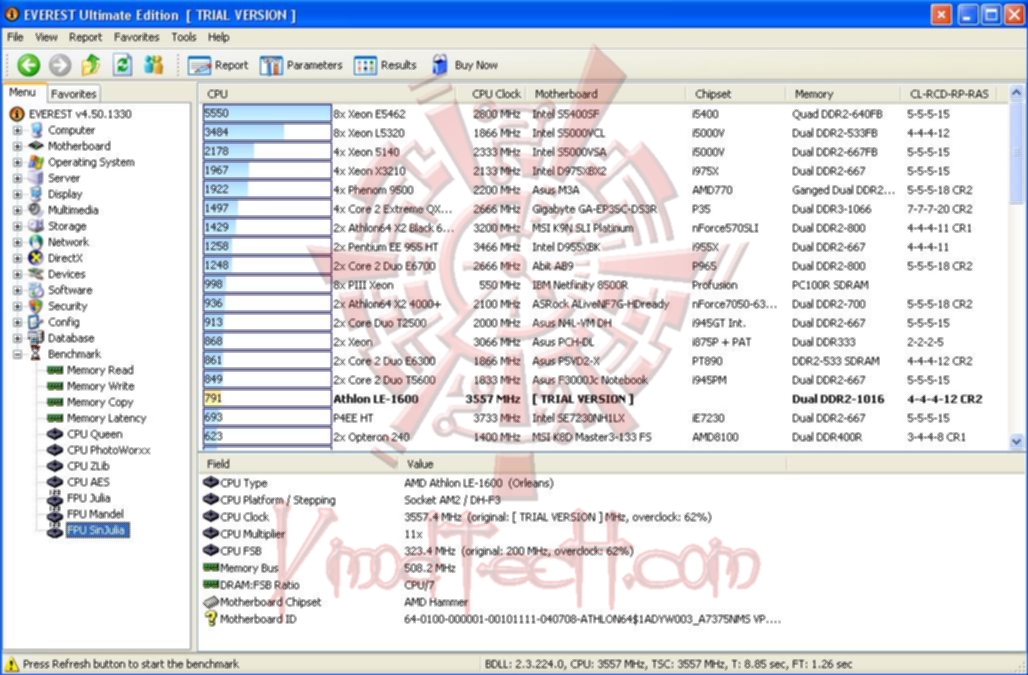

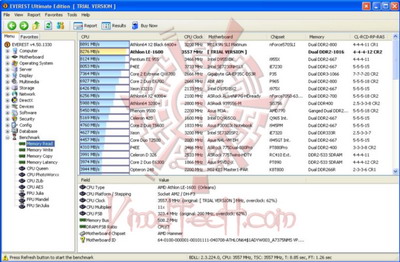

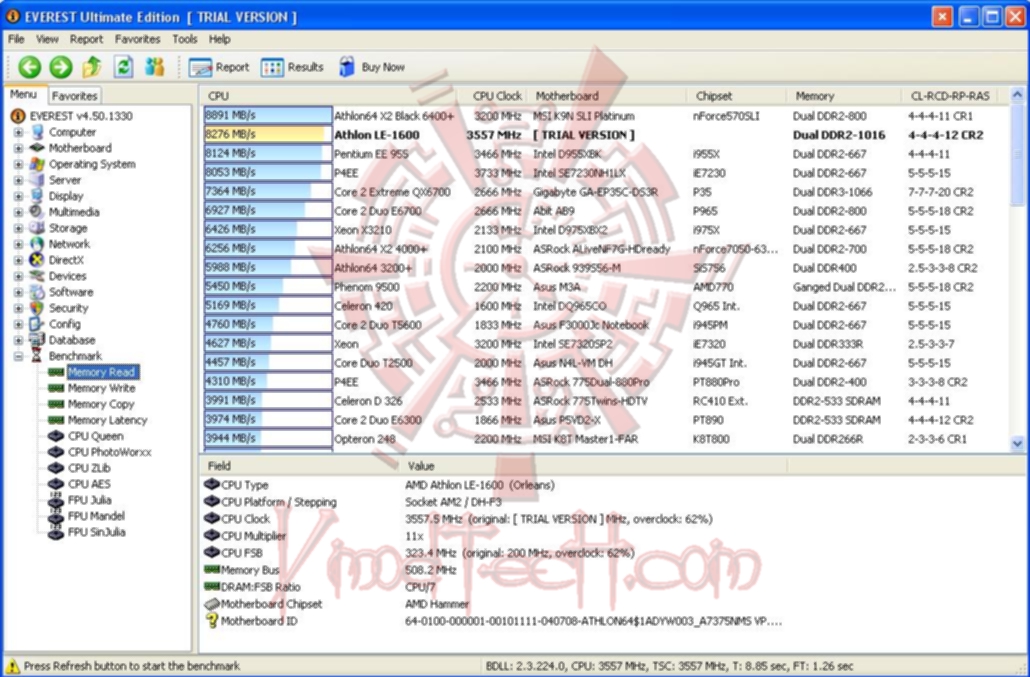

EVEREST

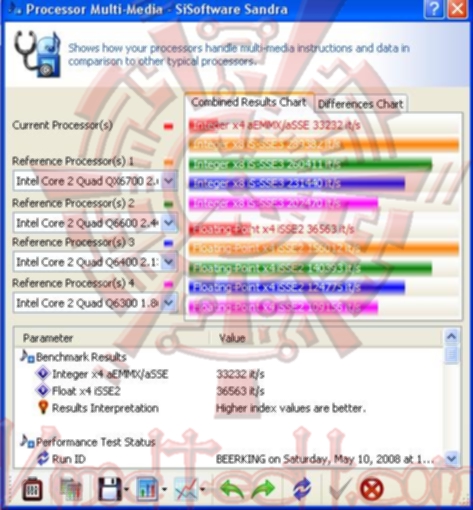

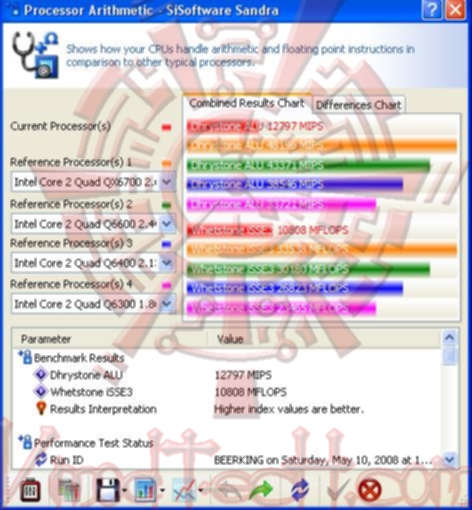

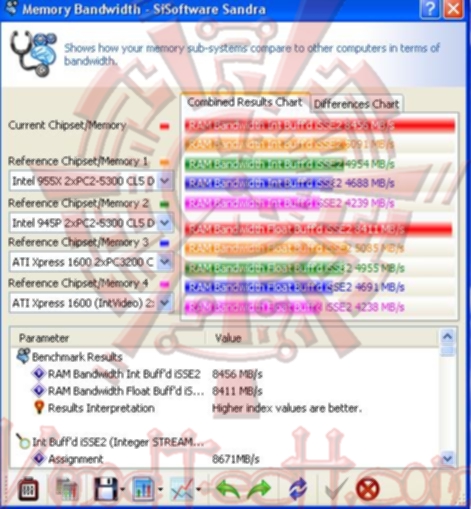

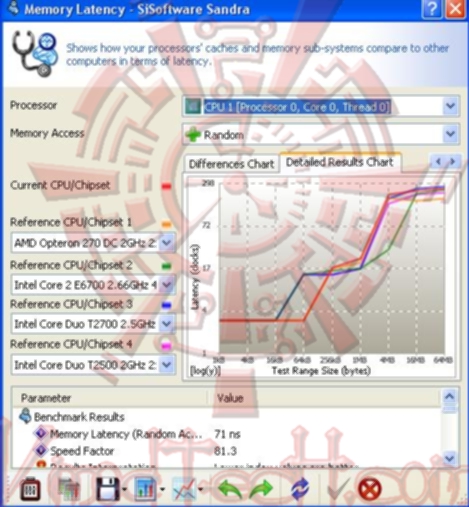

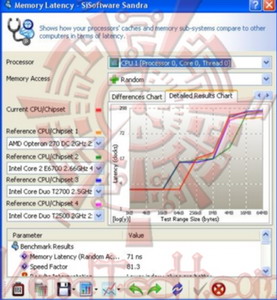

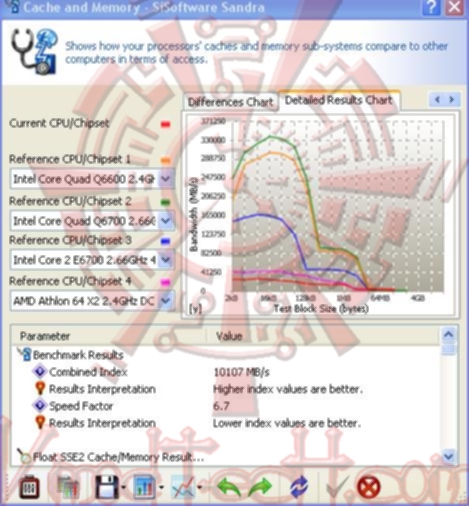

Sisoftware

————————————————–

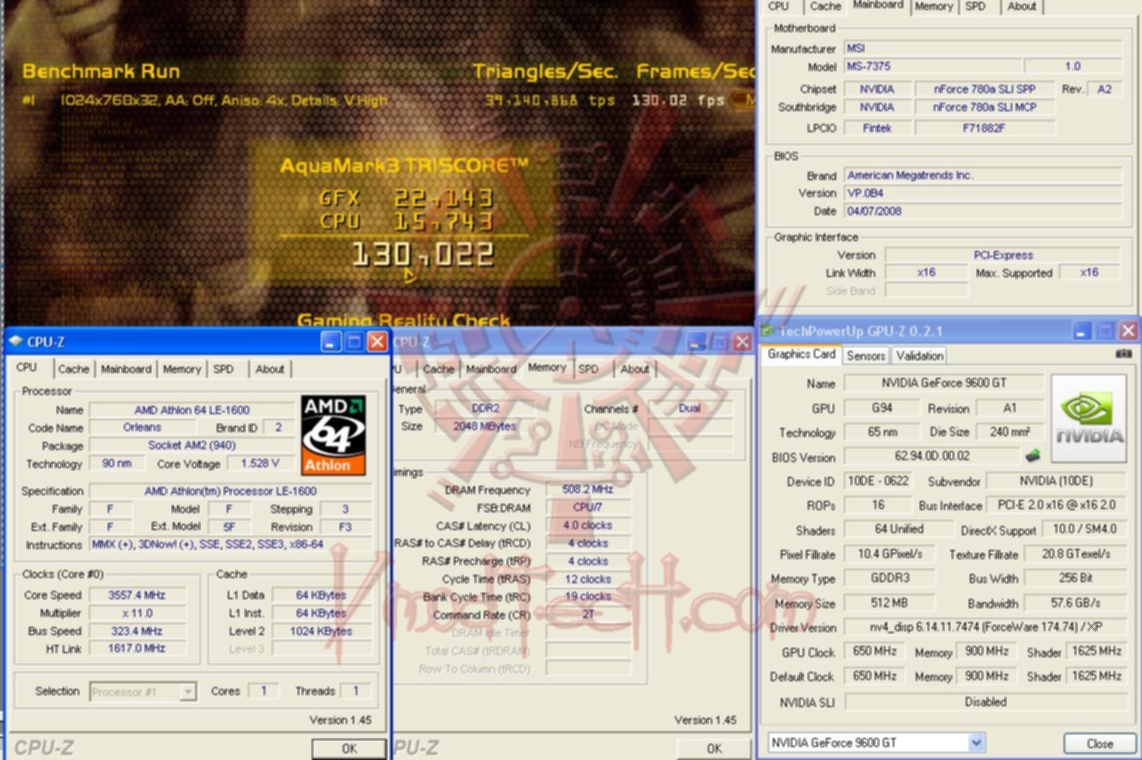

Aquamark 3

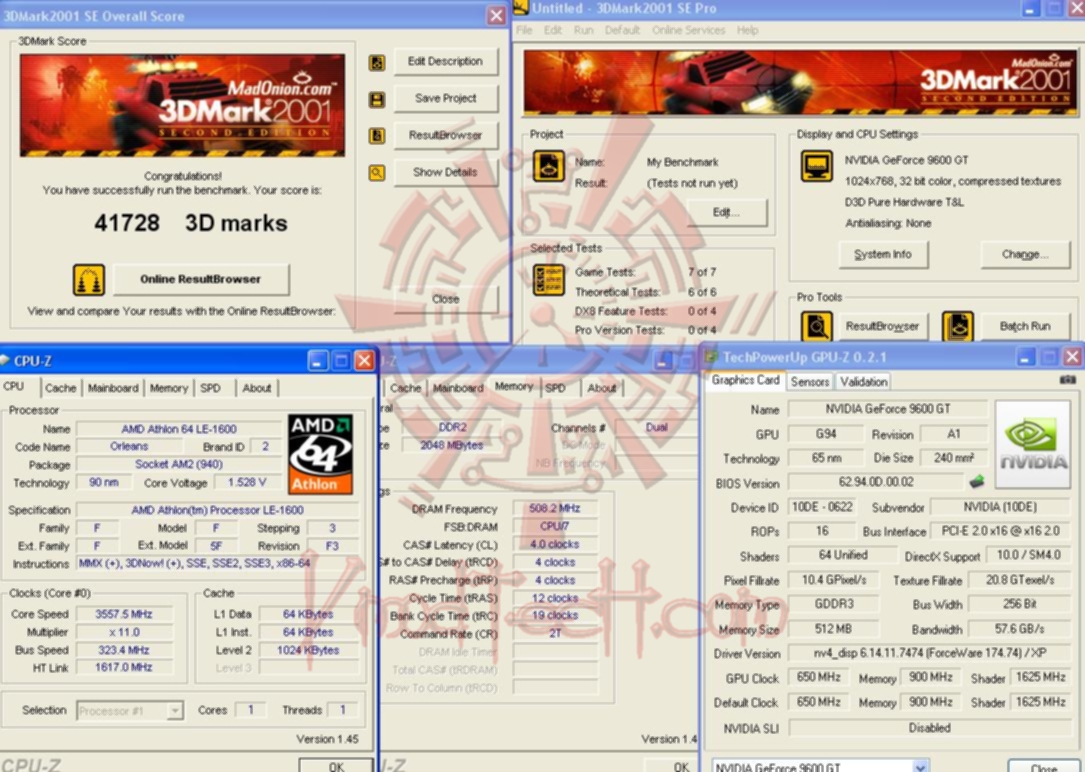

3DMark2001

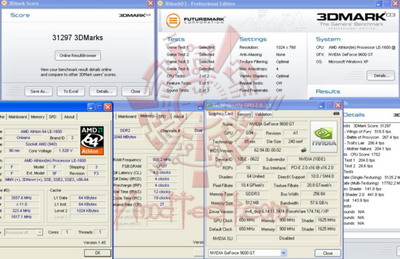

3DMark2003

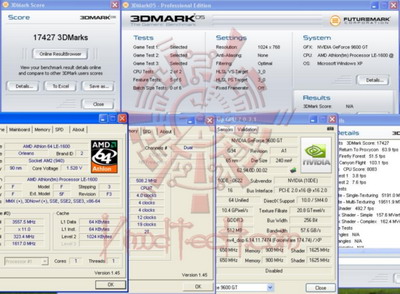

3DMark2005

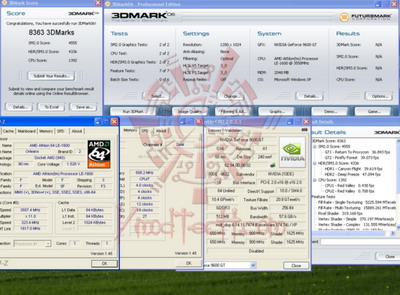

3DMark2006






อิอิแรงทุกการทดสอบ

————————————————–

Final

หลังจากการทดสอบMainboard ของ MSI รุ่น K9N2Diamond ความรู้สึกครั้งแรกเลยนะครับคือกล่องสวยงามของแยะ แถม X-Fi ด้วย อิอิ ส่วนดัวบอร์ดพอมีปุ่มสวิทซ์มาให้ถือว่าง่ายและคล่องในการเทสต์ แถมด้วยไฟแสดงสถานะถูกใจครับสำหรับส่วนนี้ และรุ่นนี้ได้ทำการแก้เรื่องแรมแล้วนะครับ ใส่สีเดียวกันคือ Dual ครับ


มาดูเรื่อง bios กันบ้างความรู้สึกว่าได้ทำการปรับปรุงไบออสมาหลายจุดปรับแต่งง่ายขึ้น เข้าใจง่ายดี แล้วก็ให้ไฟมาเยอะเหมาะสำหรับ โอเวอร์คล๊อคจริงๆครับ แต่ไฟแรมมาน้อยไปนิดแค่ 2.5 เองครับผม


แต่สำหรับ chipset 780a SLI ตัวนี้จุดเด่นจะอยู่ที่ 3 Way SLI แต่การ์ดที่จะทำได้ ต้องมีตัวต่อบริด 2 พอร์ดเท่านั้นนะครับ ถึงจะทำ 3 way ได้แล้วก็ต้องบน vista  เท่านั้นครับ อิอิ แรมที่รับถึง 8 กิกสะใจไปเลยนี้ก็ต้องเล่นบนวิสต้าอีกแล้วอิอิ


 Hybrid SLI  นี้ก็เป็นอีกส่วนหนึ่งที่เพิ่มความสามารถให้การ์ดที่เรามีอยู่แรงกว่าเดิม แต่ ณ ตอนนี้ผมยังไม่มีการ์ดที่รองรับซึ่งรุ่นที่รองรับจะเป็น 8400GS,8500GT  ตามบทความเก่าที่ทำไว้นะครับ คลิ๊ก แต่จะรีบหามาเทสให้อย่างไว้ครับ อิอิ





ขอขอบคุณ:


บริษัท ไมโครสตาร์(ประเทศไทย) จำกัด สำหรับk9n2 DIAMOND และN9600GT


TKCom สำหรับ TT 1200 Watt


K. Venom สำหรับ แรม Cell Shock
