มาเริ่มเข้าสู่ข้อมูลที่พูดถึงกันในงานนี้กันเลยดีกว่าครับ

งานนี้ได้รับเกียรติจากท่านผู้บริหารใหญ่ Mr.Nick Stam Director, Technical Marketing มาบรรยายครับ

เริ่มเข้าสู่เนื้อหากันเลยนะครับ

ในเนื้อหาจะมีลายน้ำชื่อผมคาดไว้หน่อยนะครับ เนื่องจากไฟล์นี้จะเปิดตัวก่อนวันที่ 22 มีนาคม ที่ผ่านมาไม่ได้ครับ

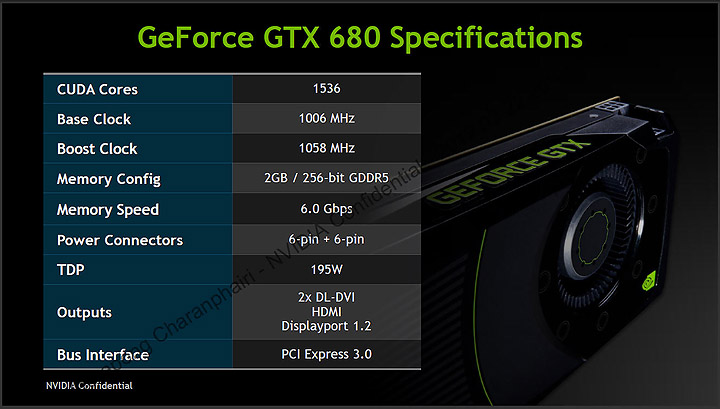

GEFORCE GTX 680 เร็วสุดแรงสุดและใช้พลังงานคุ้มค่ามากที่สุดตั้งแต่มีการผลิต GPU ขึ้นมา

…มากันเต็มพลังด้วย CUDA Cores ที่มีจำนวนมากถึง 1536 ชุด หรือคิดเป็น 3 เท่าจาก GTX 580 ในรุ่นก่อนหน้า แต่กลับมีค่า TDP ที่ต่ำเพียง 195W

LOGO ใหม่อย่างเป็นทางการของ NVIDIA GEFORCE GTX ครับ

หน้าตาตัวกราฟฟิคการ์ดเต็มๆครับ

หน้าตาชุดระบายความร้อนแบบใหม่ล่าสุดด้านในครับ

หน้าตาตัวการ์ดเมื่อถอดชุดระบายความร้อนออกครับ

หน้าตาตัวชิป GPU ที่มีรหัสในการพัฒนาว่า “Kepler/GK104″ ที่ใช้เทคโนโลยีในการผลิตระดับ 28 nm

Diagram ของตัว GPU นี้ครับ

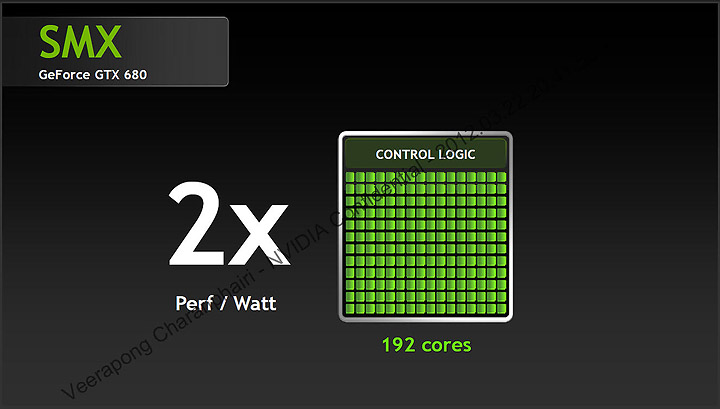

ในแต่ละ SM จะมี Cuda Cores อยู่จำนวน 192 ชุด และเมื่อรวมกัน 8 SM ก็จะมี Cuda Cores รวมทั้งสิ้น 1536 ชุดครับ

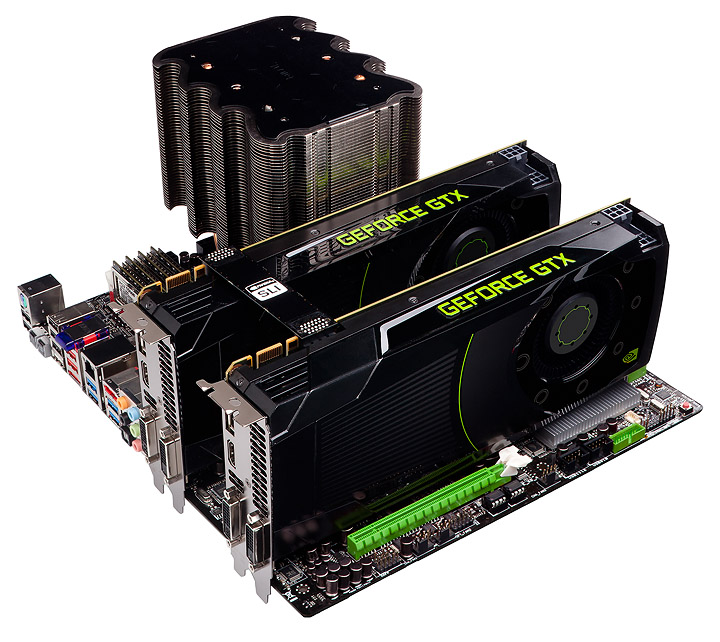

หน้าตาเมื่อจัดชุดให้ทำงานแบบเป็นคู่ SLI

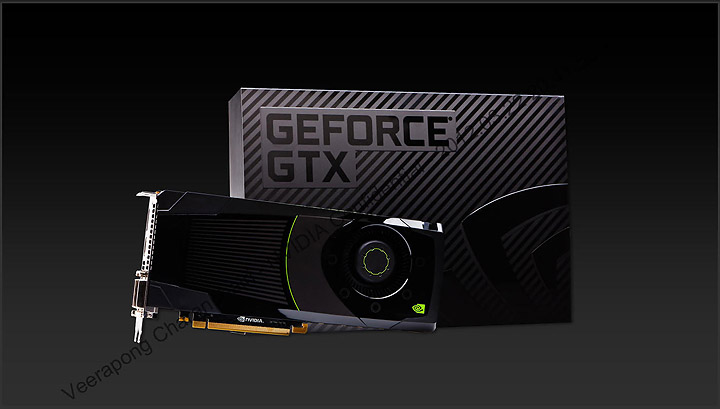

หน้าตาตัวการ์ดเมื่อถ่ายรูปคู่กับกล่องครับ

CUDA Cores มากกว่า GTX 580 เดิมถึง 3 เท่า แต่กินไฟและมีค่าความร้อนน้อยลงกว่าเดิมมากกว่า 3 เท่า แถมด้วยเสียงที่เบากว่า

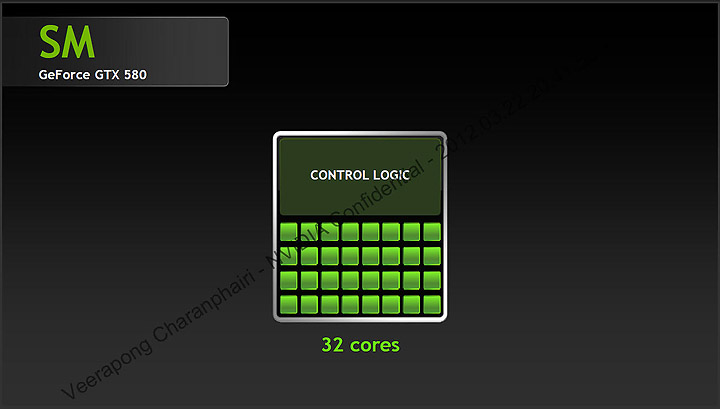

…ใน GEFORCE GTX 580 แต่ละ SM จะมี CUDA Cores อยู่เพียงแค่ 32 Cores ส่งผลให้ต้องมีจำนวน SM ในชิปสูงถึง 16 ชุด ทำให้ยังคงมีปัญหาเรื่องความร้อนและบริโภคพลังงานในระดับที่สูงอยู่

แต่พอมาใช้เทคโนโลยีใหม่ที่เล็กลงถึงระดับ 28nm ในแต่ละ SM กสามารถบรรจุ CUDA Cores ได้สูงถึง 192 ชุด!!

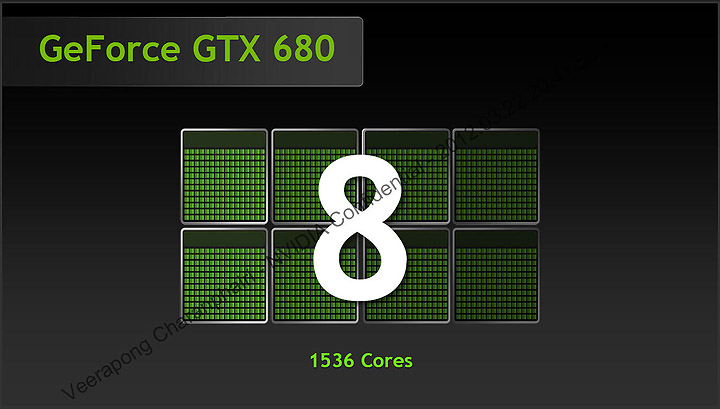

และเมื่อรวมจำนวน CUDA Cores ทั้งหมดใน SM 8 ชุดเข้าด้วยกัน ก็จัดกันไปครับ 1536 CUDA Cores!!

ชุดระบายความร้อนที่ออกแบบใหม่หมด ก็มีส่วนช่วยให้การ์ดรุ่นใหม่นี้เย็นกว่าและเงียบกว่าในรุ่นก่อนอยู่พอสมควรครับ

บริโภคไฟน้อยลงเห็นๆไม่ใช่แค่เพียงตัวเลข พิสูจน์ได้จากหัวต่อไฟเลี้ยงเพิ่ม ที่มีขนาดลดลงเหลือเพียงแบบ 6 พิน 2ช่องเท่านั้น

แรงคุ้มค่าประหยัดไฟกว่า GTX 580 กันอย่างเห็นได้ชัดเจนครับ
