Installation Guide

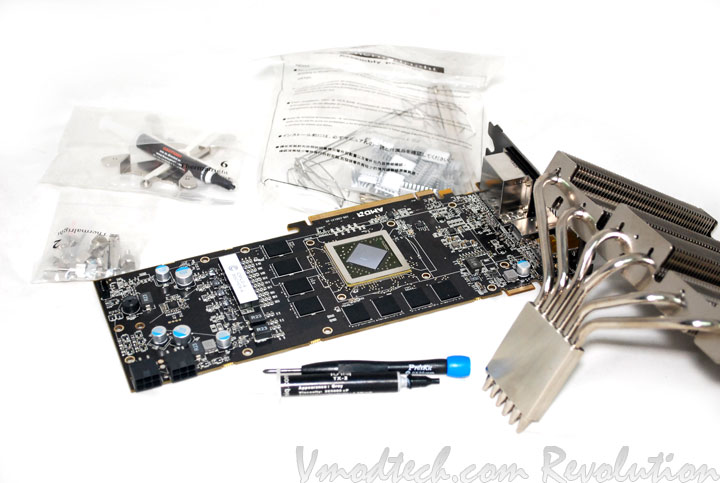

ครั้งนี้ผมติดตั้ง Spitfire VGA Cooler กับ HD5870 นะครับ ขั้นตอนก็ไม่มีอะไรมากมาชมกันแบบคร่าวๆ

dsc 0535 ThermalRight SpitFire VGA Cooler

dsc 0527 ThermalRight SpitFire VGA Cooler

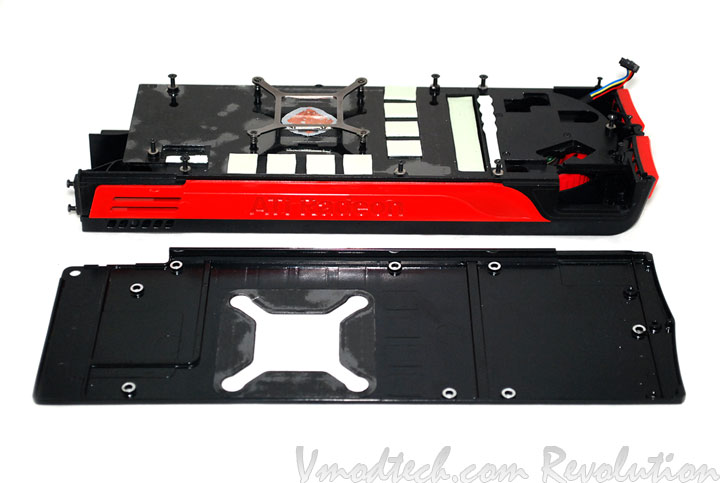

รื้อกระดองมันออกก่อนครับ แนะนำว่าขันน๊อตเล็กๆบนตัวการ์ดออกมาจนหมดแล้ว แกะกระดองออกหมดให้ใส่น๊อตที่ถอดออกมากับไปไว้ดังรูปเลย ถ้าแยกเก็บเอาไว้นานเข้าอาจจะลืมได้ว่าเอาไปเก็บไว้ที่ไหน

dsc 0529 ThermalRight SpitFire VGA Cooler

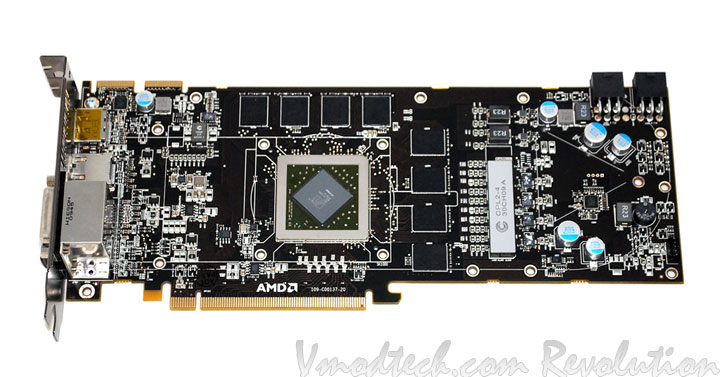

เหลือตัวการ์ดเพียวๆอุปกรณ์ไม่เยอะมากเท่าไหร่นะการ์ดค่ายแดงตัวนี้ รูปเบลอๆหน่อยนะครับมือมันสั่น..อิอิ

dsc 0560 ThermalRight SpitFire VGA Cooler

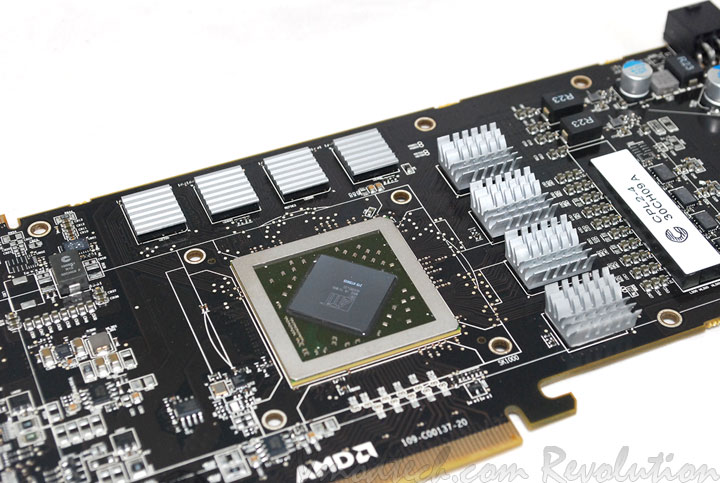

ขั้นแรกเลยก็แปะซิงก์เม็ดแรมซะก่อน อย่าลืมทาซิลิโคนนะครับ ในบทความนี้ผมใช้ซิลิโคน Tuniq TX-3

dsc 0563 ThermalRight SpitFire VGA Cooler

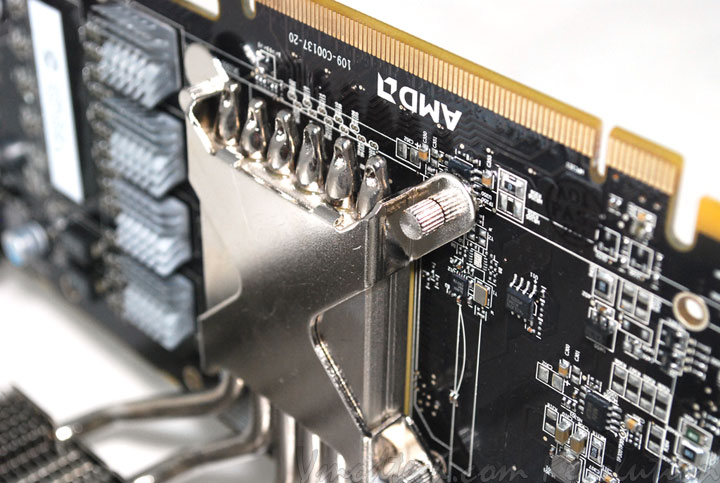

เสียบสลักเกลียวพร้อมปะกับฝาครอบซะ สามารถใส่เจ้าSpitfireได้สองรูปแบบนะครับคือคว่ำลงและหงายขึ้น แต่ในบทความนี้ผมเลือกคว่ำลงด้านล่าง มันมีเหตุครับถ้าเราติดตั้งแบบหงายขึ้นมันจะติดสายยาง หรือถ้าเล่นซิงก์ทรงสูงก็จะติดซิงก์ระบายความร้อนซีพียู พอจะนึกภาพออกมั๊ยครับ ไม่เป็นไรเดี๋ยวผมมีภาพให้ดู

dsc 0562 ThermalRight SpitFire VGA Cooler

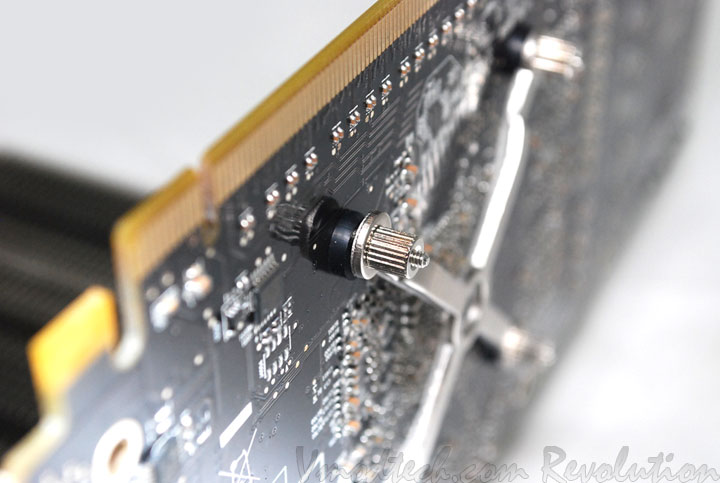

มาด้านหลังก็รองแหวนยางกันลัดวงจรและความเสียหายของPCBที่มีมาให้ขันน๊อตซะ น๊อตทุกตัวใช้มือหมุนก็พอนะครับไม่ต้องถึงกับเอาคีมมาหมุนเป็นเครื่องทุ่นแรง

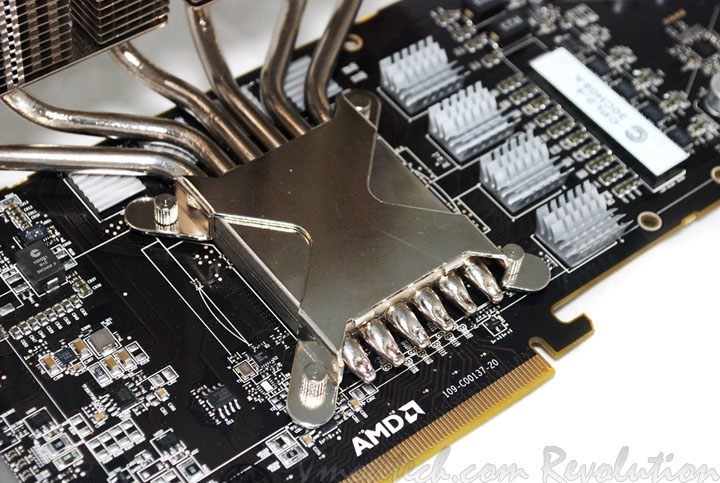

dsc 0566 ThermalRight SpitFire VGA Cooler

เรียบร้อยโรงเรียน Tools Free

dsc 0567 ThermalRight SpitFire VGA Cooler

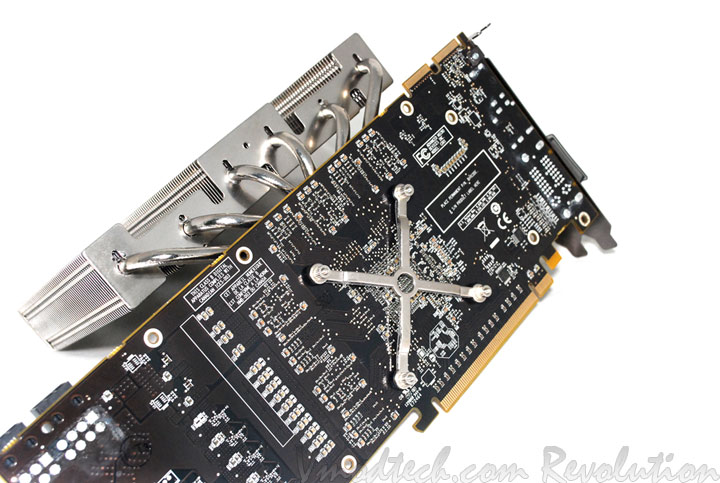

กากบาทด้านหลังนี่ก่อนแปะทาบไปกับตัวการ์ดอย่าลืมแปะแผ่นพลาสติกกันกระแสลัดวงจรด้วยนะครับ

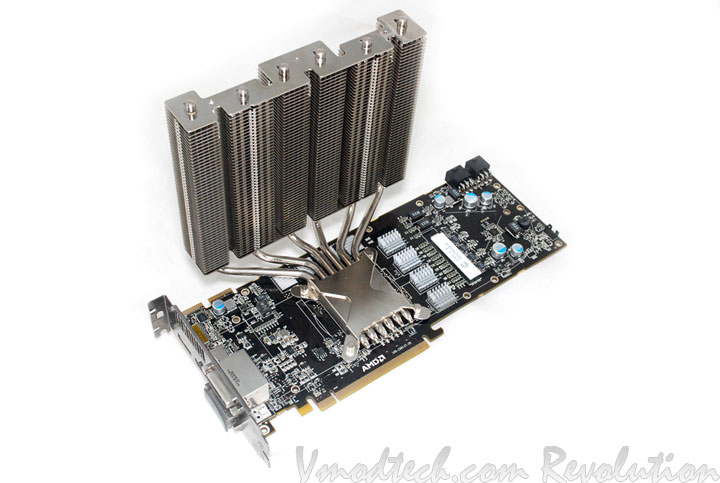

dsc 0565 ThermalRight SpitFire VGA Cooler

เป็นอันเรียบร้อยสำหรับ Spitfire เห็นขนาดและสัดส่วนแล้วขนลุกกับการออกแบบเค้าเลยนะเนี่ย โอเว่อซะไม่มี ส่วนภาคจ่ายไฟของตัวการ์ดในครั้งนี้ผมไม่ได้ใช้ของที่มากับชุดของSpitfireนะครับ ซึ่งมันก็มีลักษณะเหมือนกับซิงก์ที่แปะเม็ดแรม เพราะครั้งนี้เรามี THERMALRIGHT VRM-R5 เป็นออปชั่นเสริมส่งมาให้ติดตั้งแทนครบชุดเลย

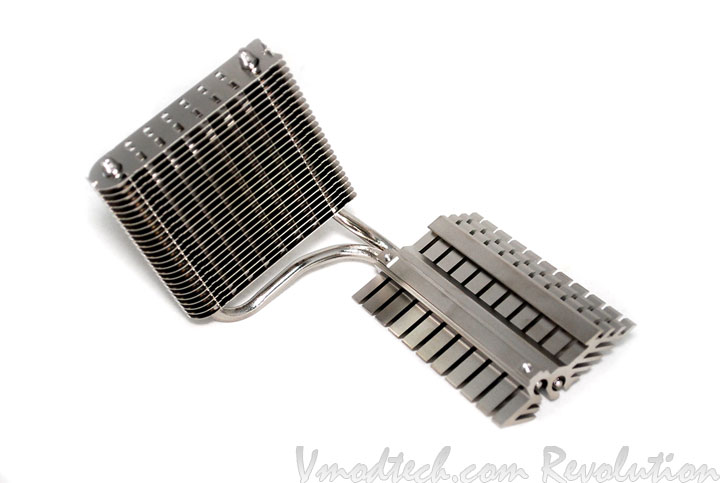

dsc 0541 ThermalRight SpitFire VGA Cooler

ติดตั้งง่ายครับตัวนี้

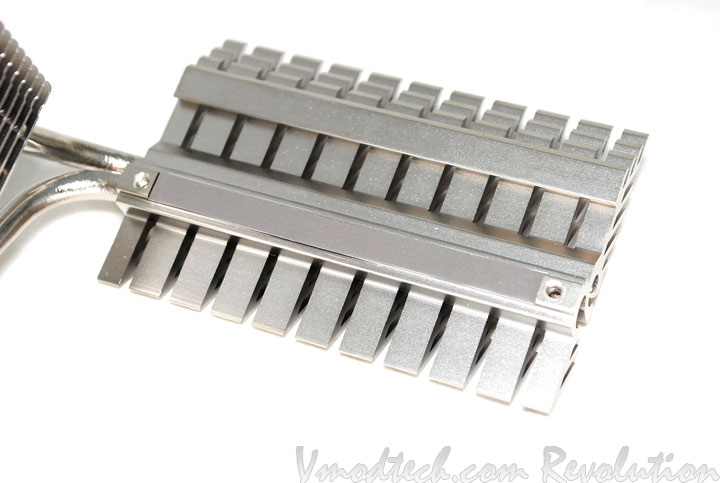

dsc 0569 ThermalRight SpitFire VGA Cooler

แปะ Thermalpad สีเทาๆลงบนจุดดังภาพ

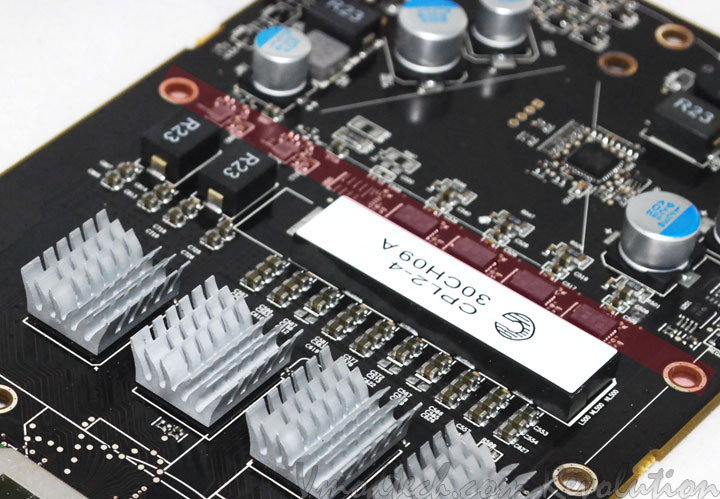

dsc 0561 ThermalRight SpitFire VGA Cooler

Thermalright VRM-R5 จะทาบลงในจุดที่ไฮไลท์นี้ละครับ

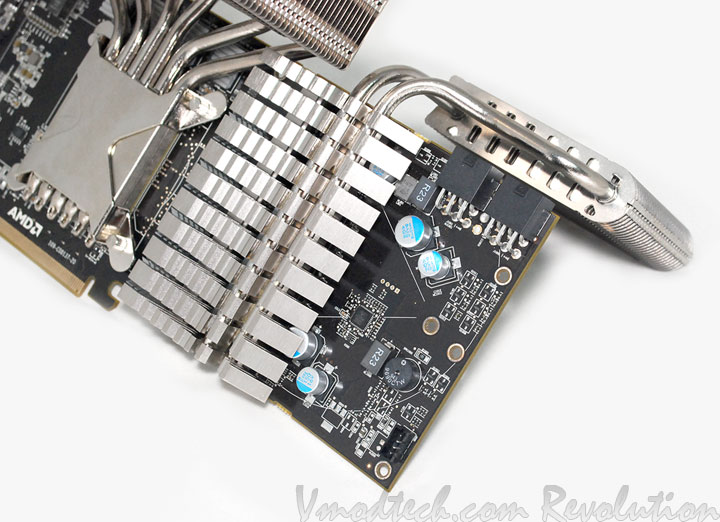

dsc 0570 ThermalRight SpitFire VGA Cooler

ทาบไปบริเวณภาคจ่ายไฟ

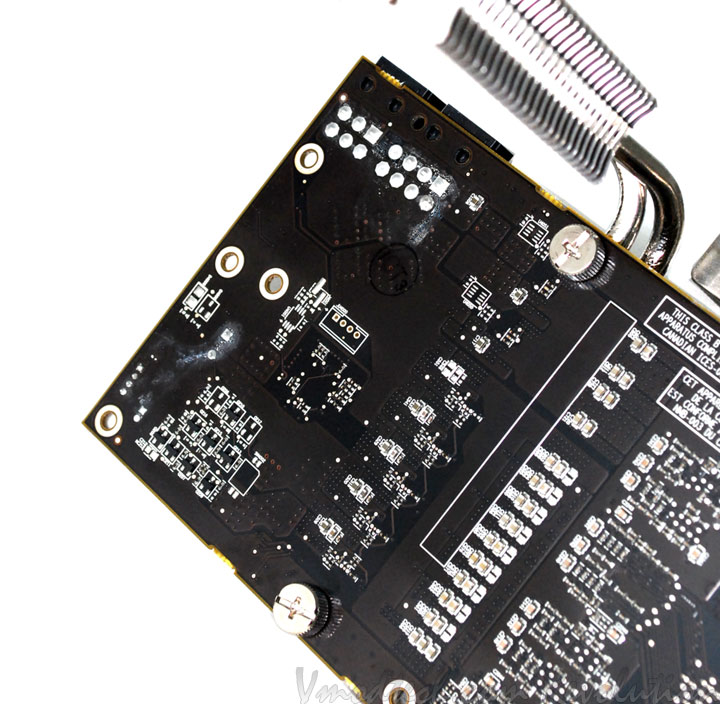

dsc 0572 ThermalRight SpitFire VGA Cooler

ขันน๊อตพร้อมแหวนรองอีก2ตัวเป็นอันเสร็จเลย

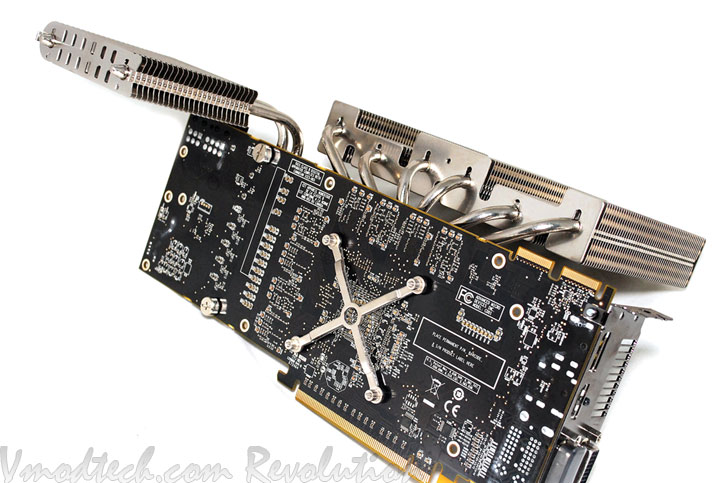

dsc 0571 ThermalRight SpitFire VGA Cooler

เมื่อติดตั้งครบแล้วต้องบอกเลยครับว่าโคตรเกะกะเลย นึกถึงล็อบสเตอร์ตัวใหญ่ๆตัวนึงไงงั้นเลยครับ เดี๋ยวไปทดสอบกันที่หน้าถัดไปเลยดีกว่า
