ZALMAN CNPS9900 DF CPU Cooler

/ บทความโดย: tpp , 05/11/2012 22:10, 9,903 views / view in EnglishEN
«»
Share

.

Installation

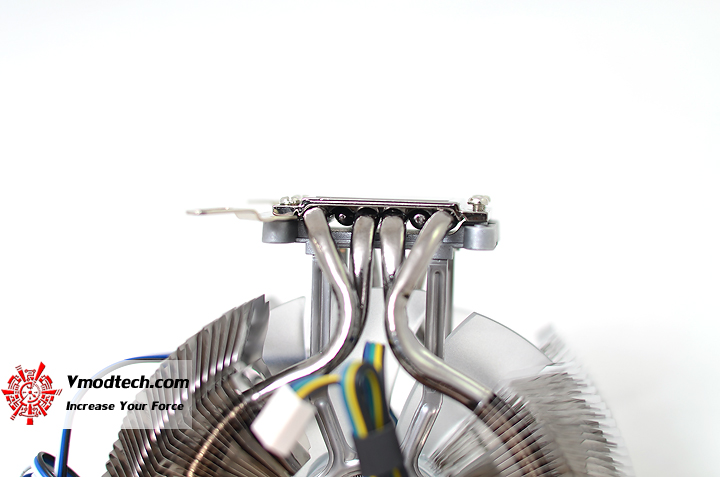

a ZALMAN CNPS9900 DF CPU Coolerมาชมขั้นตอนการติดตั้งกันบ้าง ขั้นแรกเราต้องทำการคลายสกรูที่ยึดฮีทไปท์ตรงรูปออกก่อนนะครับ เพื่อที่จะสอดเอาแผ่นยึดกับบอร์ดเข้าไปตามรูป

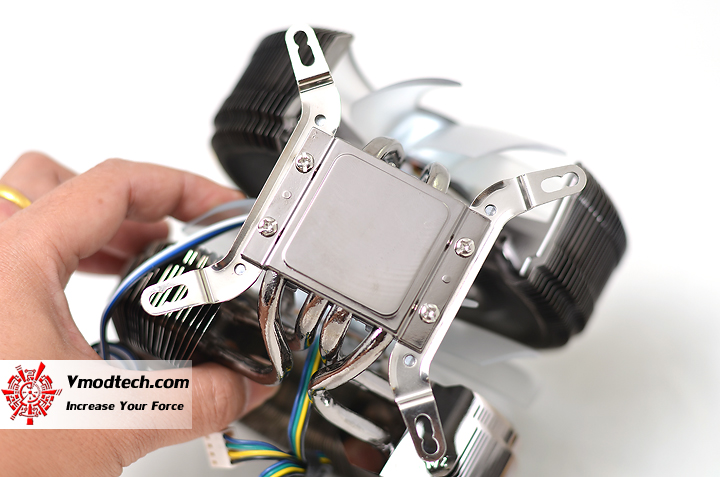

b ZALMAN CNPS9900 DF CPU Coolerหลังจากที่ประกอบแผ่นยึดแล้วหน้าตาจะเป็นแบบนี้

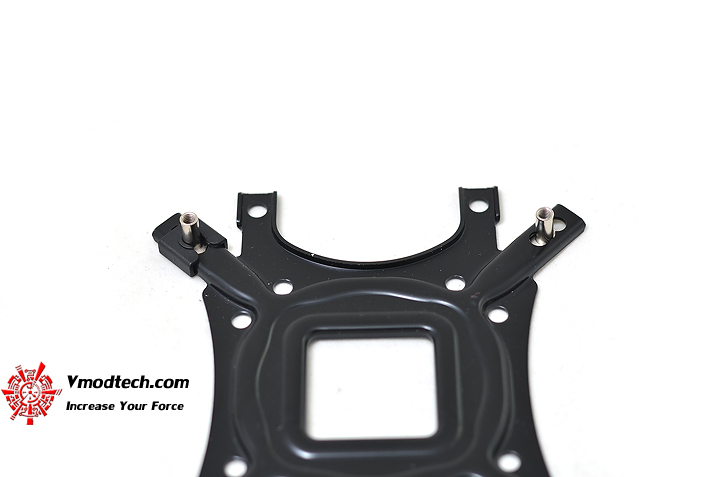

c ZALMAN CNPS9900 DF CPU Coolerตรงนี้เป็น Backplate ที่ประคองด้านหลังบอร์ดไม่ให้โก่งงอนะครับ ผมติดตั้งกับ CPU Intel ก็จะใช้ก้านที่ถ่างออกด้านนอก โดยที่ปลายของทั้งสี่ด้านจะฟิกช่องสำหรับเสียบพินสำหรับยึดสกรูอยู่ ด้านในสุดตามรูปด้านขวาบนจะเป็นช่องสำหรับ CPU 775 ตรงกลางจะเป็น 1155/1156 ด้านนอกสุดจะเป็น 1366 ครับ

.

d ZALMAN CNPS9900 DF CPU Coolerการติดตั้งไม่ยากครับในส่วนนี้ ขอให้ดูรายละเอียดในคู่มือซักนิด

.

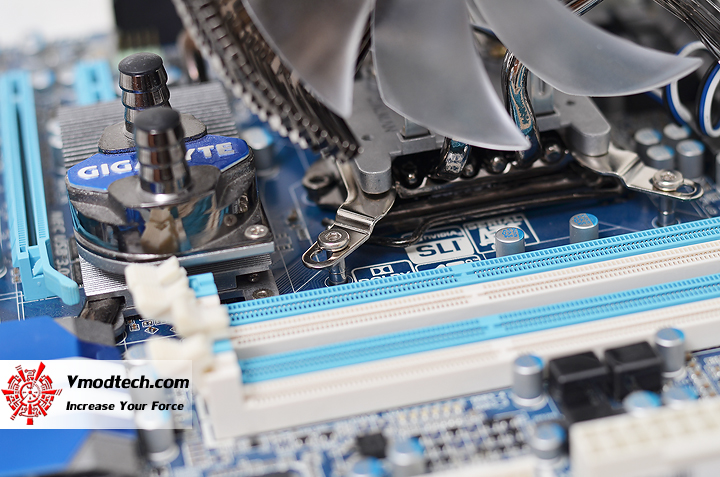

e ZALMAN CNPS9900 DF CPU Coolerประกอบตัวค้ำบล๊อกแล้วหน้าตาจะเป็นอย่างนี้

.
