ASUS P5Q PRO Turbo : Page 2 (2/8)

Article by dazeb On July 7, 2009 12,857 views
ASUS P5Q PRO Turbo
 < 1 2 3 4 5 >  Last ›

CLOSERLOOKS at ASUS P5Q PRO Turbo

p5q_pro_turbo01

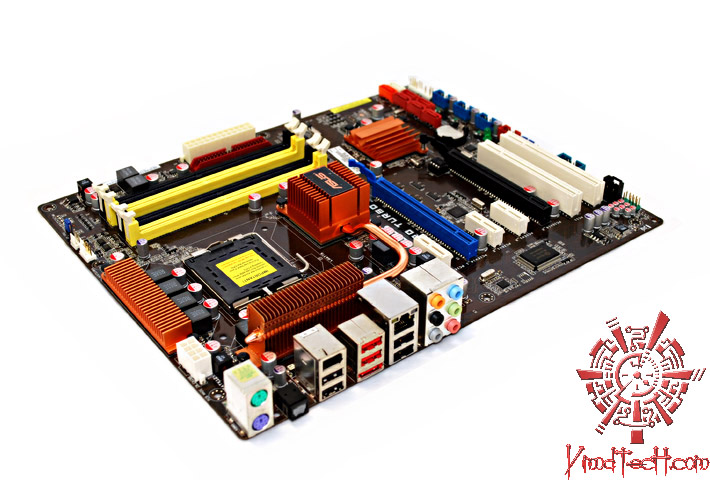

หน้าตาหล่อเหลาเอาการสำหรับ ASUS P5Q Pro Turbo ตัวนี้ Capacitors ทั้งหมดก็ยังคงเป็นแบบSolidอายุการใช้งานยาวนาน

p5q_pro_turbo09

ภาคจ่ายไฟ 8เฟสแบ่งเป็นข้างละ4เฟส ที่ทางอัสซุสโฆษณาบอกว่าเป็น Xtreme phase, Xtra power รายล้อมด้วยชุดซิงก์ระบายความร้อนให้แก่มอสเฟต และฮีทไปป์ทองแดงเชื่อมต่อไปยังซิงก์ระบายความร้อนของนอร์ธบริดจน์

p5q_pro_turbo013

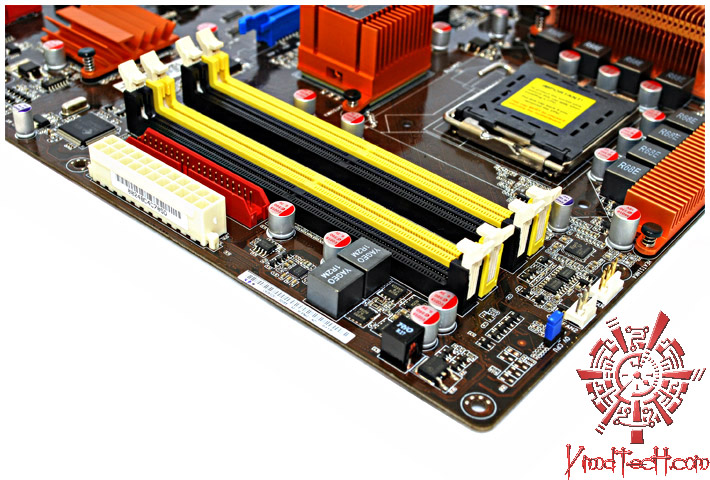

เมมโมรีในแบบ DDR2 Dual Channel จำนวน4สลอต ความเร็ว667/800/1066และรองรับความเร็วขณะโอเวอร์คลอคได้ 1200/1300  รองรับความจุสูงสุดได้ 16GB

p5q_pro_turbo010

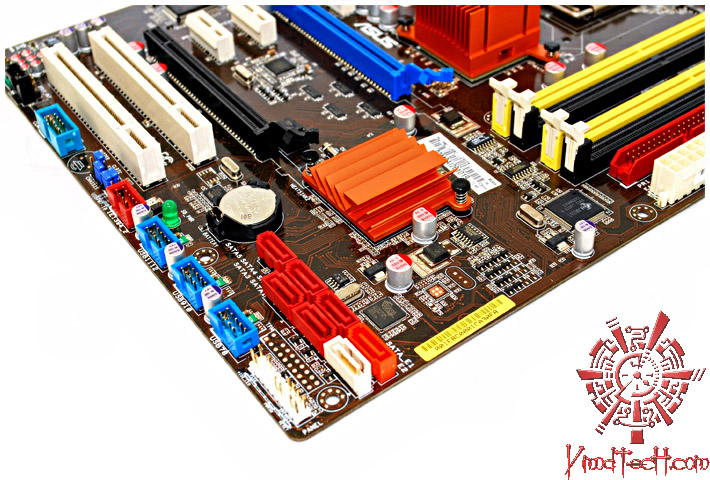

SATA2 port 5ช่องสีแดงควบคุมการทำงานโดย ICH10R รองรับRaid 0,1,10 และ raid5 ทำเวิร์คสเตชั่นเล็กๆได้เลยนะเนี่ย ส่วนช่องสีส้มกับสีขาวมีไว้สำหรับ Drive Expert ควบคุมโดยSiliconImages เพื่อใช้สำหรับการสำรองข้อมูล แต่ที่ยังไม่ขาดหายไปไหนในเมนบอร์ดในปัจจุบันนี้เพียงแต่มีน้อยลงก็คือ P-ATA ที่อยู่ข้างๆปลั๊กเสียบสายจากPSU ก็ยังมีมาให้อีก1ช่องควบคุมโดย JMicron

p5q_pro_turbo08

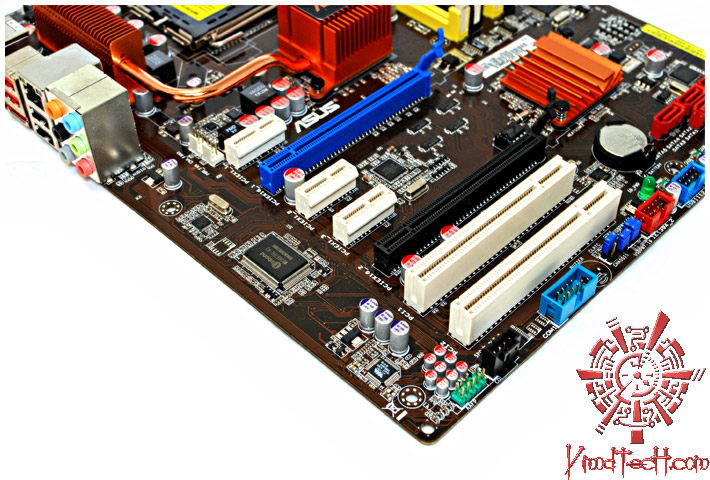

สลอต PCI-E x16 มีมาให้สองช่องรองรับการเชื่อมต่อ CrossFire X แบบ x8+x8 และ PCI-E x1 อีก3ช่อง อีก2ช่องที่เหลือคือ PCI 32บิทอีก2ช่อง

p5q_pro_turbo06

พอร์ทหลัง Back I/O Panel ก็มีมาให้ทั้ง PS/2 ทั้งเมาส์และคีย์บอร์ด 1 x External SATA 1x IEEE 1394a 1 x LAN(RJ45) port 6 x USB 2.0/1.1 8 -Channel Audio I/O 1 x S/PDIF Out (Optical)

p5q_pro_turbo012

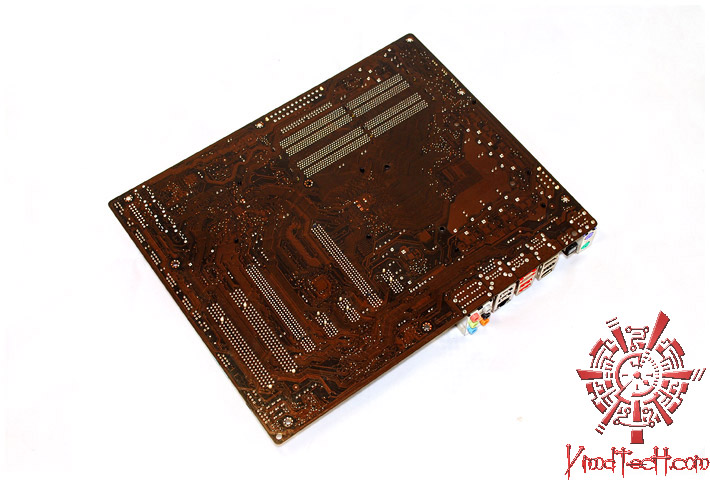

ด้านหลังเมนบอร์ดในรุ่นนี้ไม่มี STACKCOOL 2 ระบายความร้อนติดมาให้นะครับ

p5q_pro_turbo03

หน้าตาแพคเกจสีน้ำเงินฟ้าคุ้นตากันดีสำหรับเมนบอร์ดในซีรีย์P5Q

p5q_pro_turbo04

หลังกล่องอธิบายฟีเจอร์ต่างๆที่มีมาให้ในเมนบอร์ดรุ่นนี้อาทิเช่น โหมดเพิ่มพลัง TurboV Turbo Key และDrive Xpertสำหรับความสะดวกสบายในการสำรองข้อมูล

dsc_0022

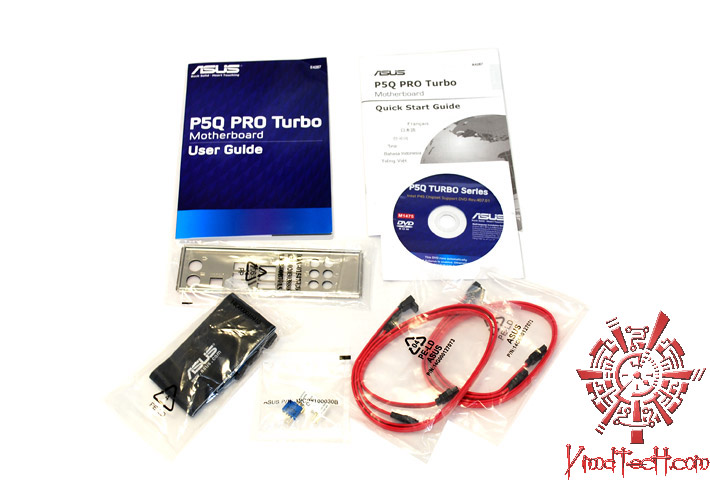

อุปกรณ์ต่างๆที่มีมาให้
