ASUS PRIME Z390-P Appearance

dsc_0683

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS PRIME Z390-P รุ่นใหม่ล่าสุดในซีรี่ย์ PRIME ที่เน้นประสิทธิภาพในการใช้งานและความทนทานที่เป็นเยี่ยม

dsc_0692

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

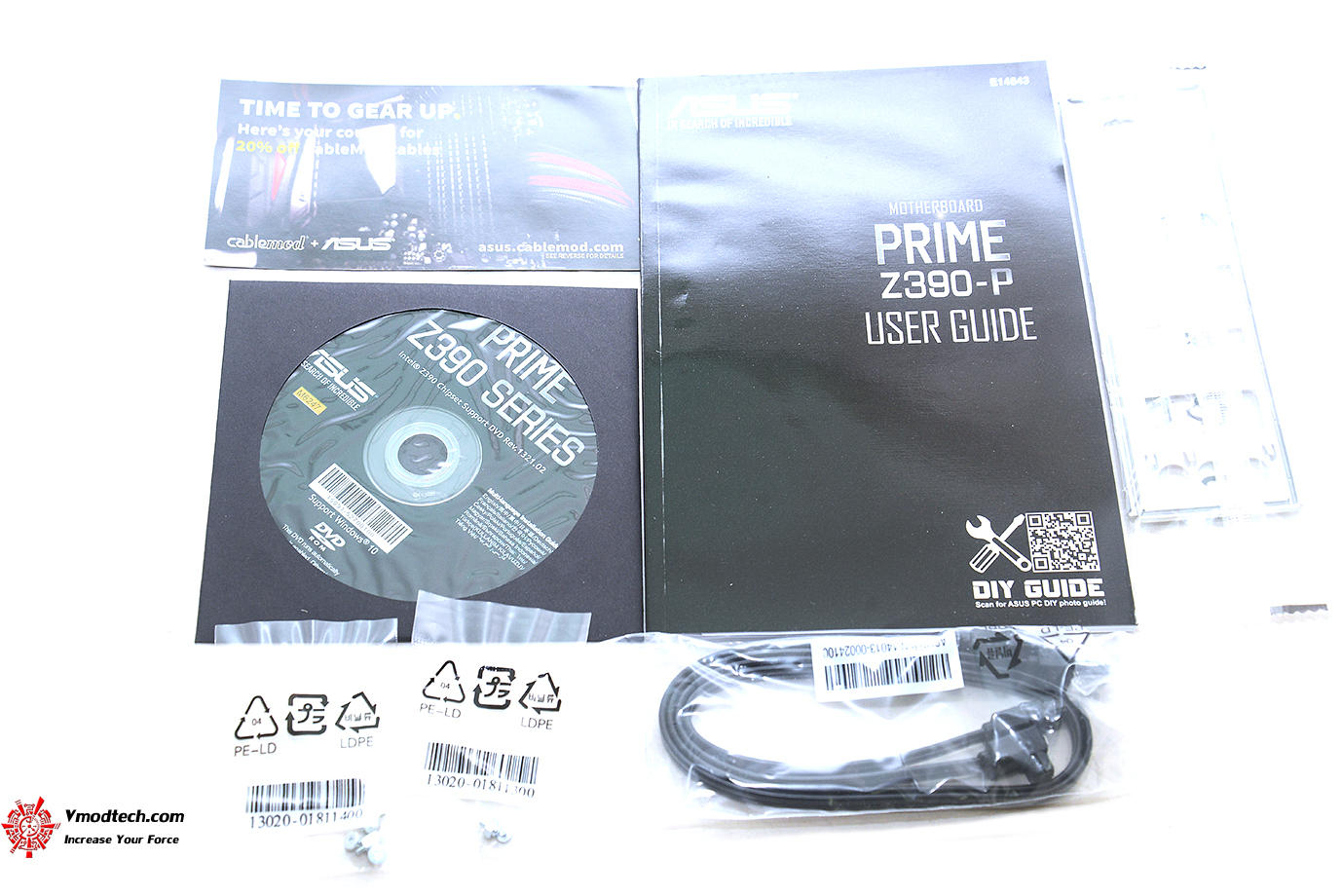

dsc_0711

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 1 ชุด ฝาหลัง น๊อตยึด M.2

dsc_07171

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับด้วยลวดลายสีขาวทั่วทั้งเมนบอร์ดสวยงามเลยครับ

dsc_07261

เมนบอร์ดขนาด ATX Form Factor 12.0 inch x 9.2 inch ( 30.5 cm x 23.4 cm )

dsc_07311

ตัวเมนบอร์ดมีไฟแสดงผล LED สีส้มอยู่ด้านบนใกล้กับออดิโอ้ครับและตรงใต้ชิบเซ็ต พร้อมทั้งชุดเชื่อมต่อสายไฟ 5050 RGB strips ใช้เชื่อมต่อได้กับ RGB header

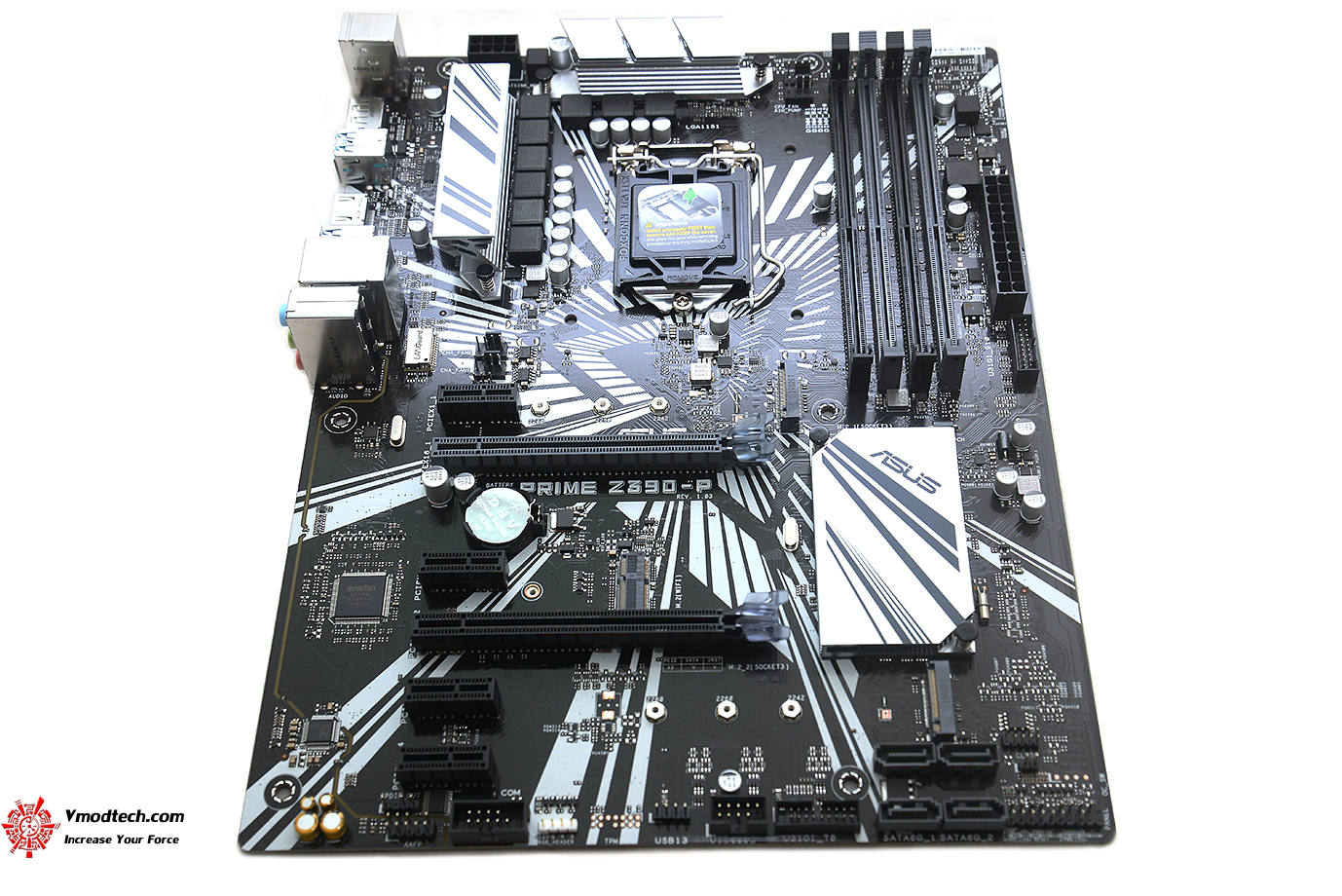

dsc_0793

ตัวเมนบอร์ดดีไซน์เรียบๆครับเน้นที่วัสดุเกรดเยี่ยมที่เน้นความทนทานและการใช้งานที่ยาวนานเหมาะกับท่านที่เน้นเปิดใช้งานกันยาวๆ

dsc_0738

ด้านบนภาคจ่ายไฟมีฮีตซิงค์ระบายความร้อนทั้งสองฝั่งครับพร้อมภาคจ่ายไฟแบบ DIGI+VRM & EPU ออกแบบมาสำหรับผู้ที่ต้องการเมนบอร์ดที่มีความเสถียรและประสิทธิภาพ CPU cores หลายตัวจะช่วยให้การส่งผ่านพลังงานได้ดีขึ้น ดังนั้น Prime Z390-A จึงมีเฟสพิเศษและฟังชั่นการระบายความร้อนที่ครอบคลุมการใช้งานทั้งหมด พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน Intel® Socket 1151 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® 14 nm CPU

dsc_0746

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB ครับพร้อมระบบ ASUS OptiMem II เทคโนโลยี OptiMem II ได้จัดทำเส้นทางสัญญาณของหน่วยความจำภายในเลเยอร์ PCB ต่างๆเพื่อลด Vias และเพื่อเพิ่มประสิทธิภาพในการโอเวอร์คล๊อก สำหรับการกำหนดค่าหน่วยความจำที่ซ้อนกันอย่างเต็มที่เราได้ใช้เทมเพลต T-Topology ที่ปรับแต่งได้มากซึ่งให้การส่งสัญญาณ time-aligned มาให้พร้อมใช้งาน 4 x DIMM, Max. 64GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

dsc_0760

ช่อง SATA ให้กันมา 4 x SATA 6Gb/s port(s)

dsc_0768

ชิบเซ็ต Z390 รุ่นใหม่ล่าสุด

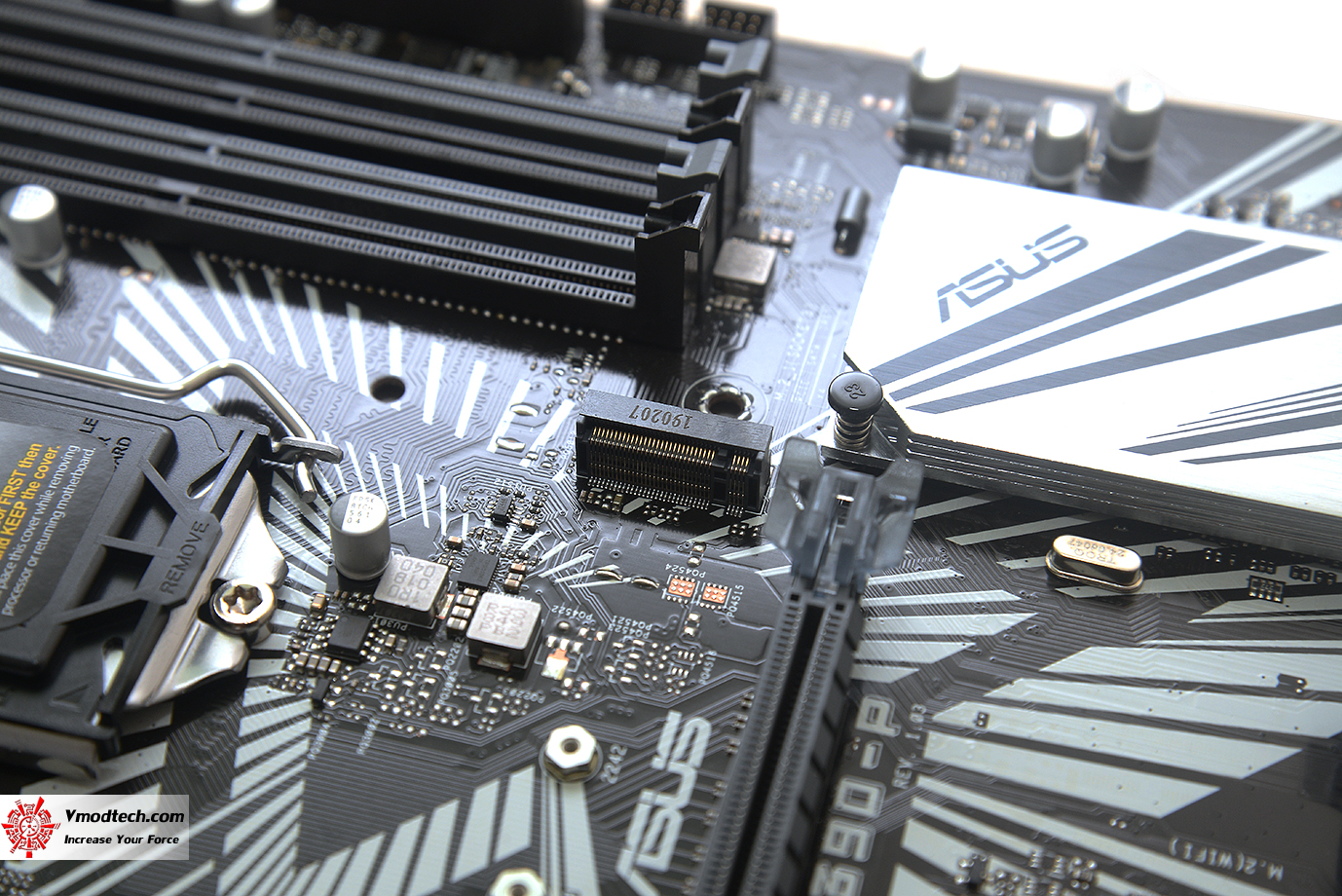

dsc_0788

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ  1x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)

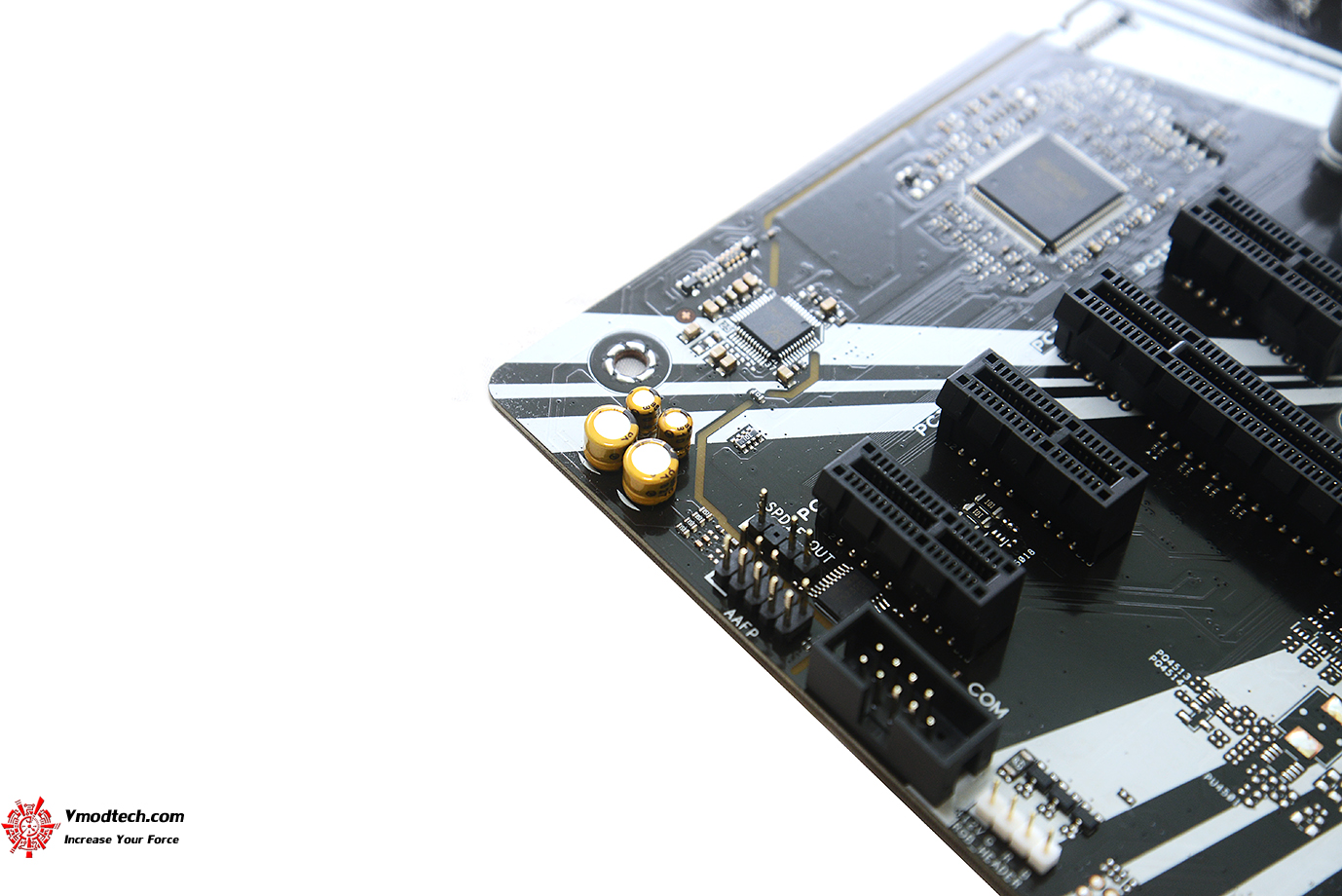

dsc_0781

ระบบเสียงเป็น Realtek® ALC887 8-Channel High Definition Audio CODEC

dsc_0778

สล๊อต PCI-E ประกอบด้วย 1 x PCIe 3.0/2.0 x16 (x16 or x8+x4+x4)  , 1 x PCIe 3.0/2.0 x16 (max at x4 mode)  , 4 x PCIe 3.0/2.0 x1

dsc_0804

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังต่างๆประกอบด้วย 1 x PS/2 keyboard (purple) , 1 x PS/2 mouse (green) , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.1 Gen 2 Type-A,  , 4 x USB 3.1 Gen 1 Type-A  , 3 x 8-channel Audio I/O

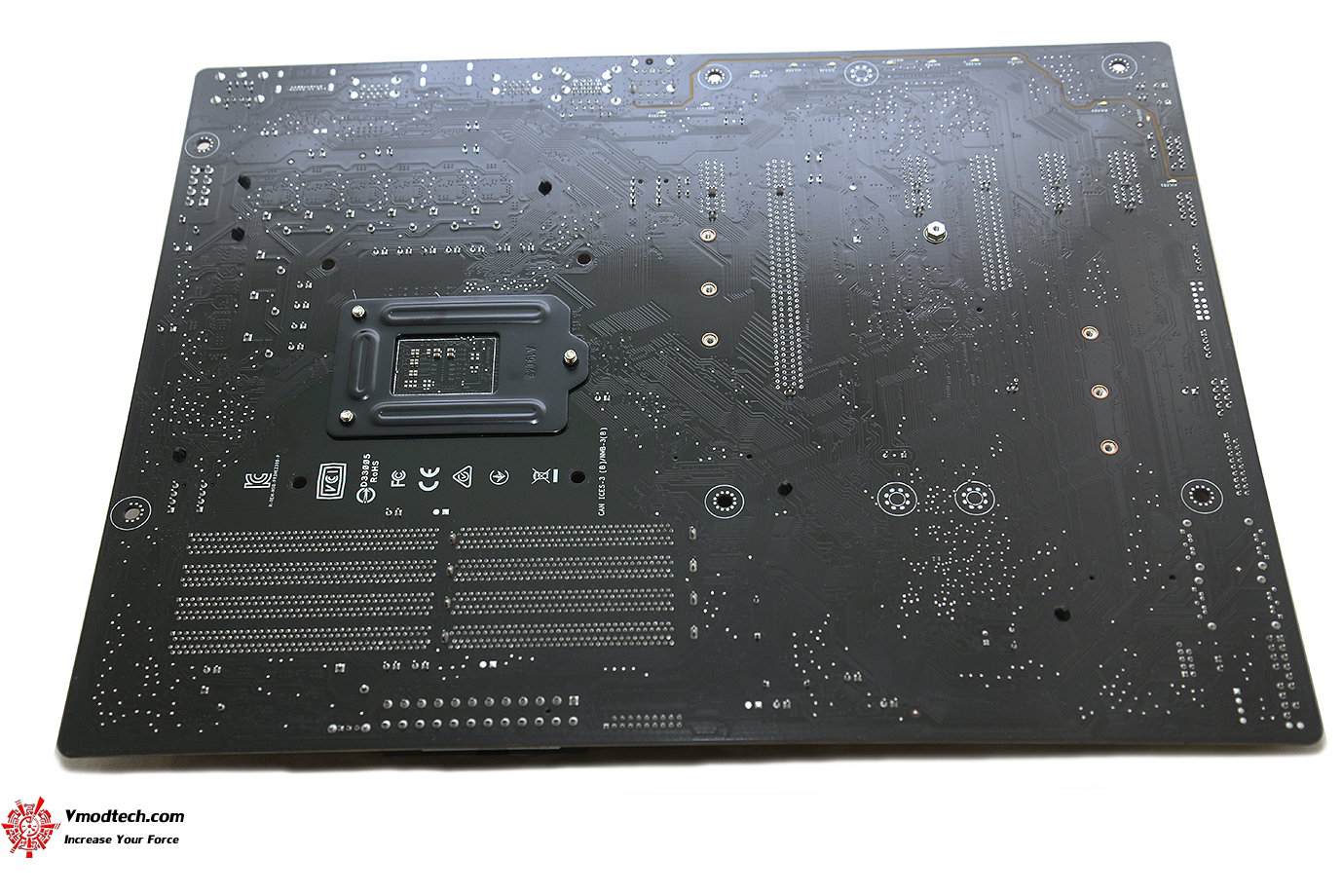

dsc_0816

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
