ASUS ROG CROSSHAIR X870E HERO BTF REVIEW : Appearance (2/10)

ASUS ROG CROSSHAIR X870E APEX Appearance

ตัวกล่องสีดำสไตล์ ROG พร้อมบอกชื่อรุ่น ASUS ROG CROSSHAIR X870E HERO BTF  ดูสวยงามเป็นเอกลักษณ์ครับ

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

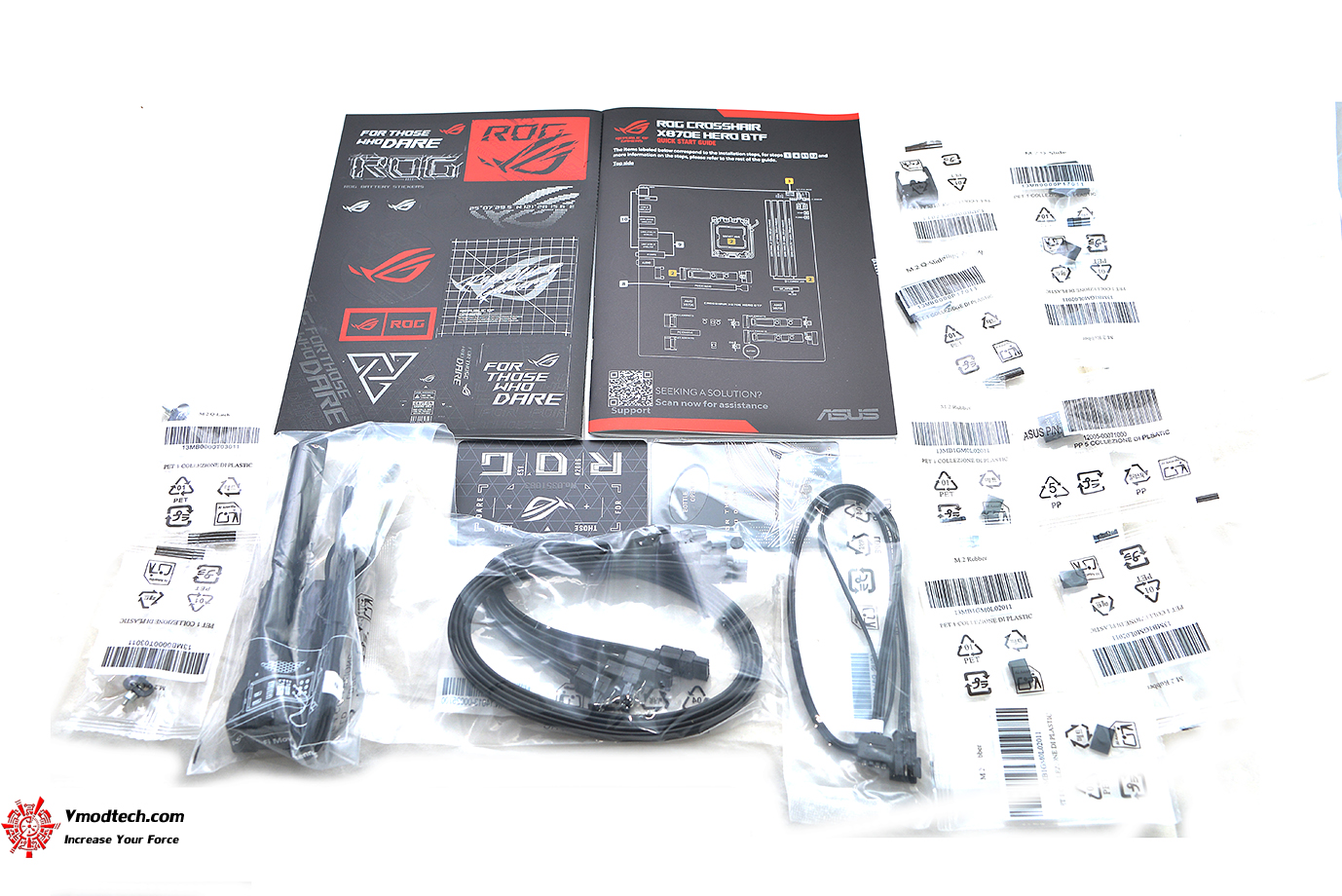

อุปกรณ์ที่ให้มาประกอบด้วย

Cables 1 x ARGB RGB extension cable 4 x SATA 6Gb/s cables Miscellaneous 1 x ASUS WiFi Q-Antenna 1 x Q-connector 2 x M.2 Q-Latch package 3 x M.2 Q-Slide package 5 x M.2 rubber package 1 x ROG stickers 1 x ROG thank you card 1 x ROG Bottle Opener Installation Media 1 x USB drive with utilities and drivers Documentation 1 x Quick start guide

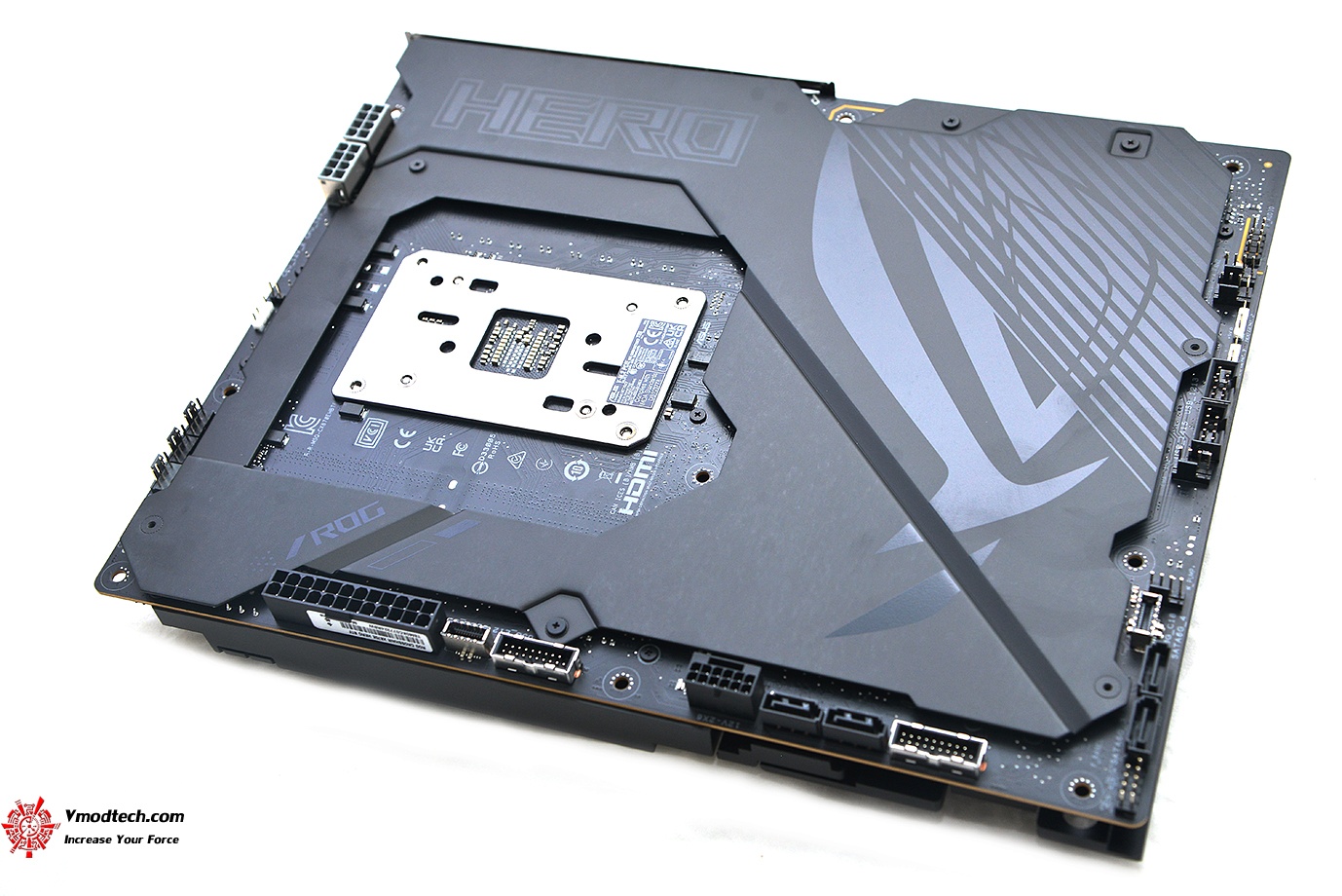

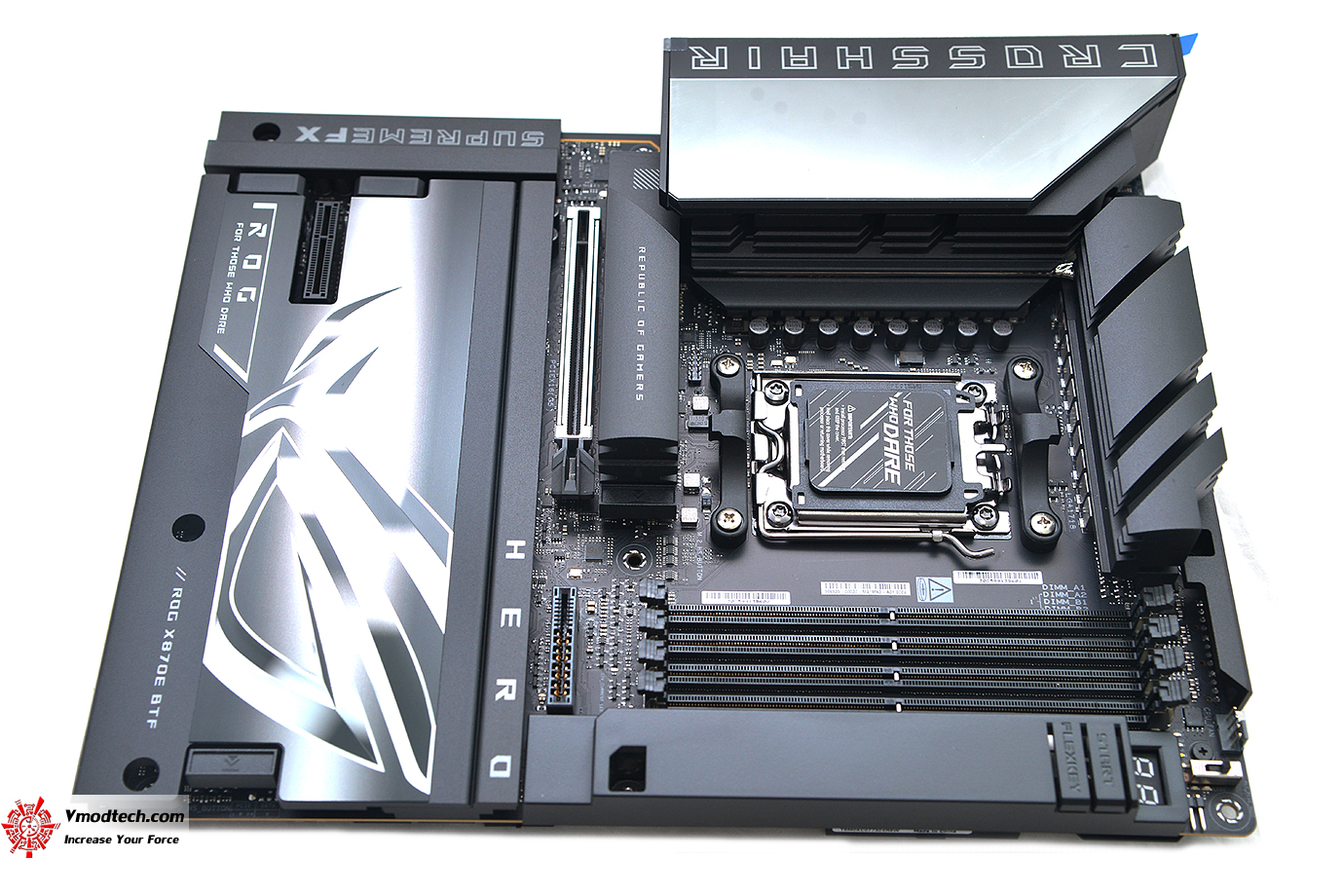

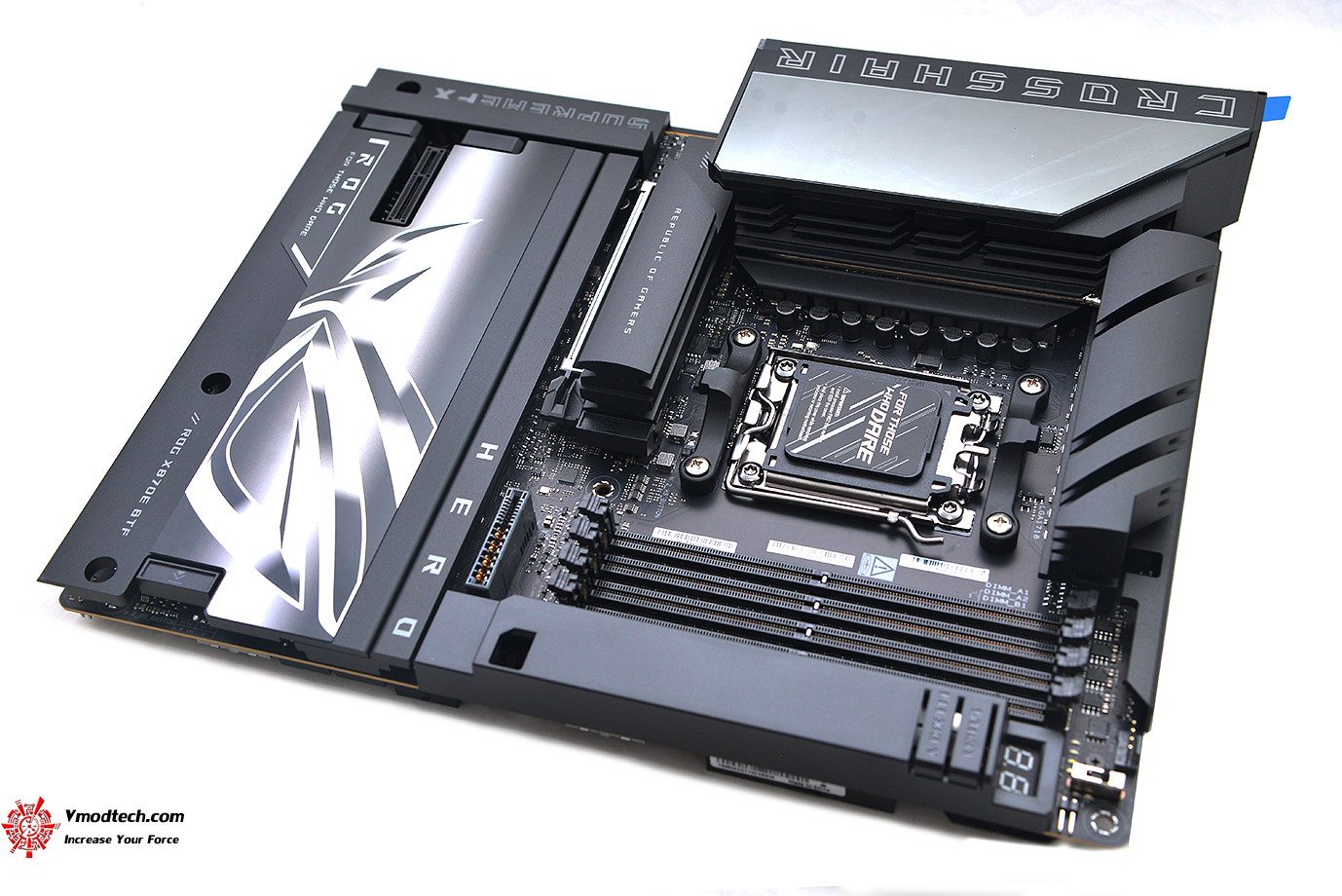

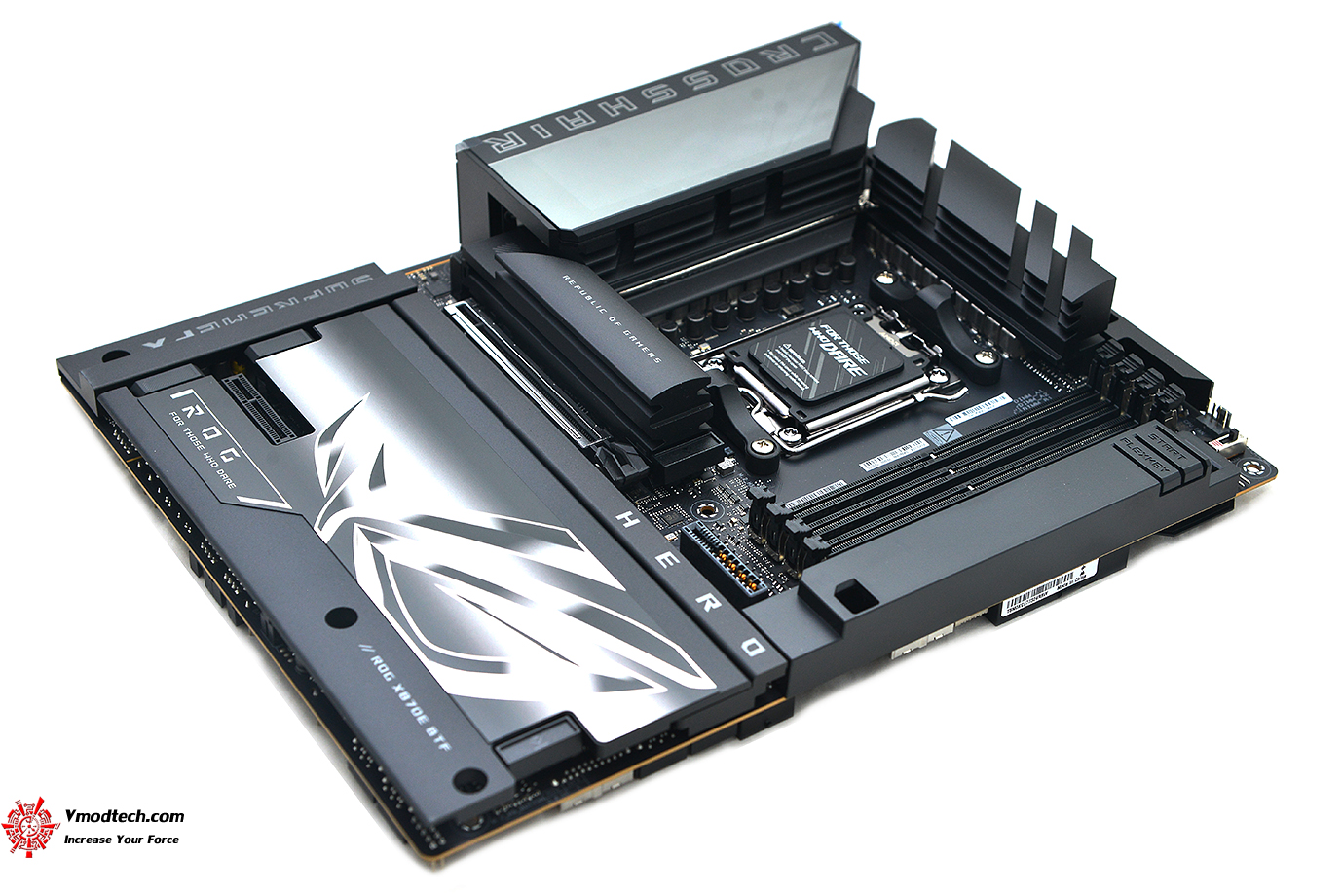

ตัวเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF สีดำเน้นความเป็น ROG พร้อมชั้น PCB สีดำและฮีตซิงค์คลอบคลุมทุกจุดการทำงานและที่สำคัญย้ายบรรดาช่องต่อไฟเลี้ยงหรือช่องต่ออุปรณ์ต่างๆ ช่อง USB ไว้ด้านหลังหมดครับ ทำให้ดูเรียบร้อยสะอาดตามากๆ

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

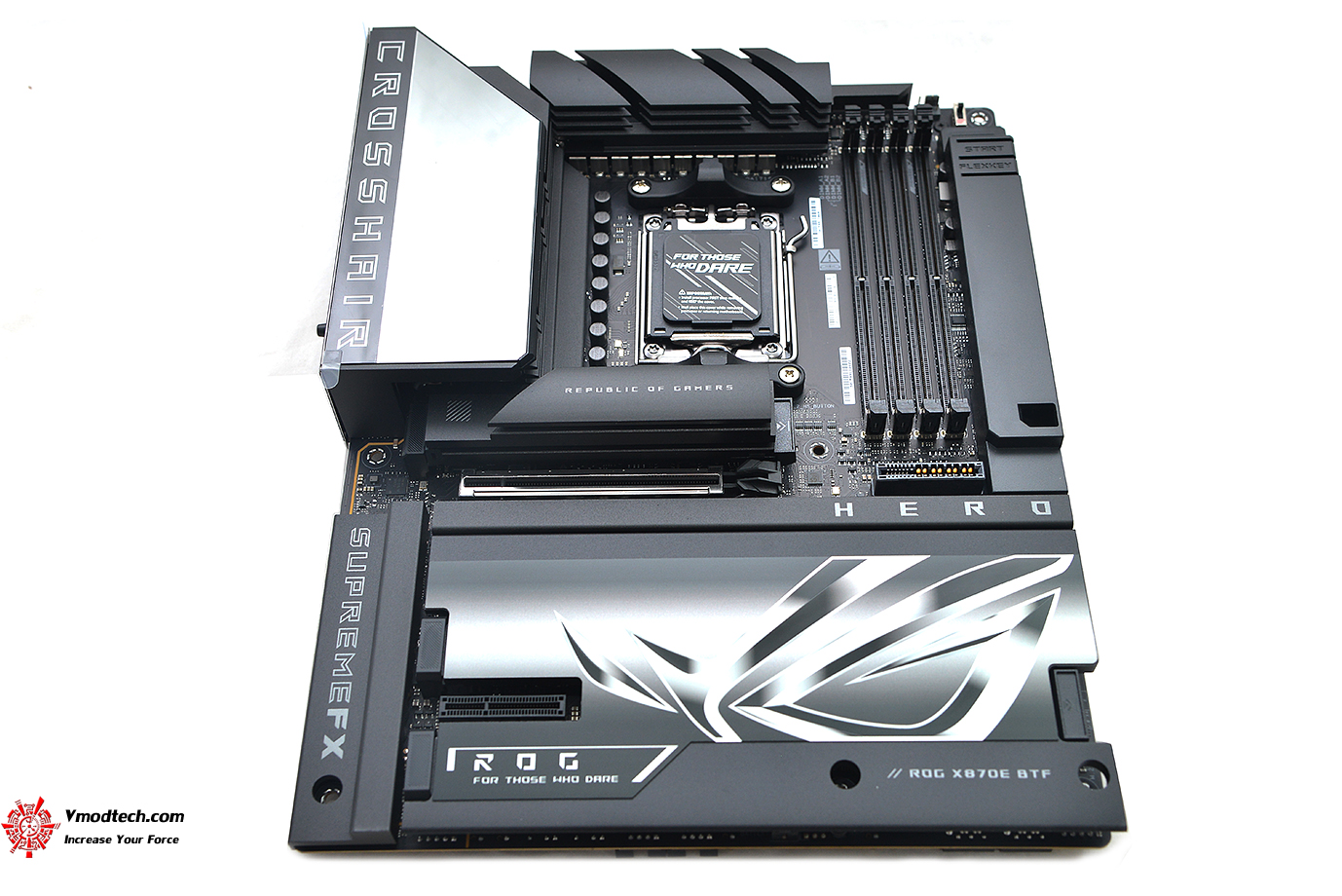

ดีไซน์มีฮีตซิงค์คลอบคลุมทุกจุดที่สำคัญเน้นระบายความร้อนอย่างเต็มระบบครับ

ดีไซน์ที่ออกแบบมาตอบโจทย์นักม๊อด DIY หรือบรรดาเกมเมอร์ที่ต้องการจัดเคสสวยๆ ไม่ต้องให้มีสายไฟมารกกวนใจครับ

ฮีตซิงค์แบบ Extended Heatsink ขนาดใหญ่มีไฟแสดงผลโลโก้ ROG สวยงามด้วยไฟ RGB พร้อมระบายความร้อนรวมทั้งบรรดาชิปเซ็ตและ M.2 ครับ

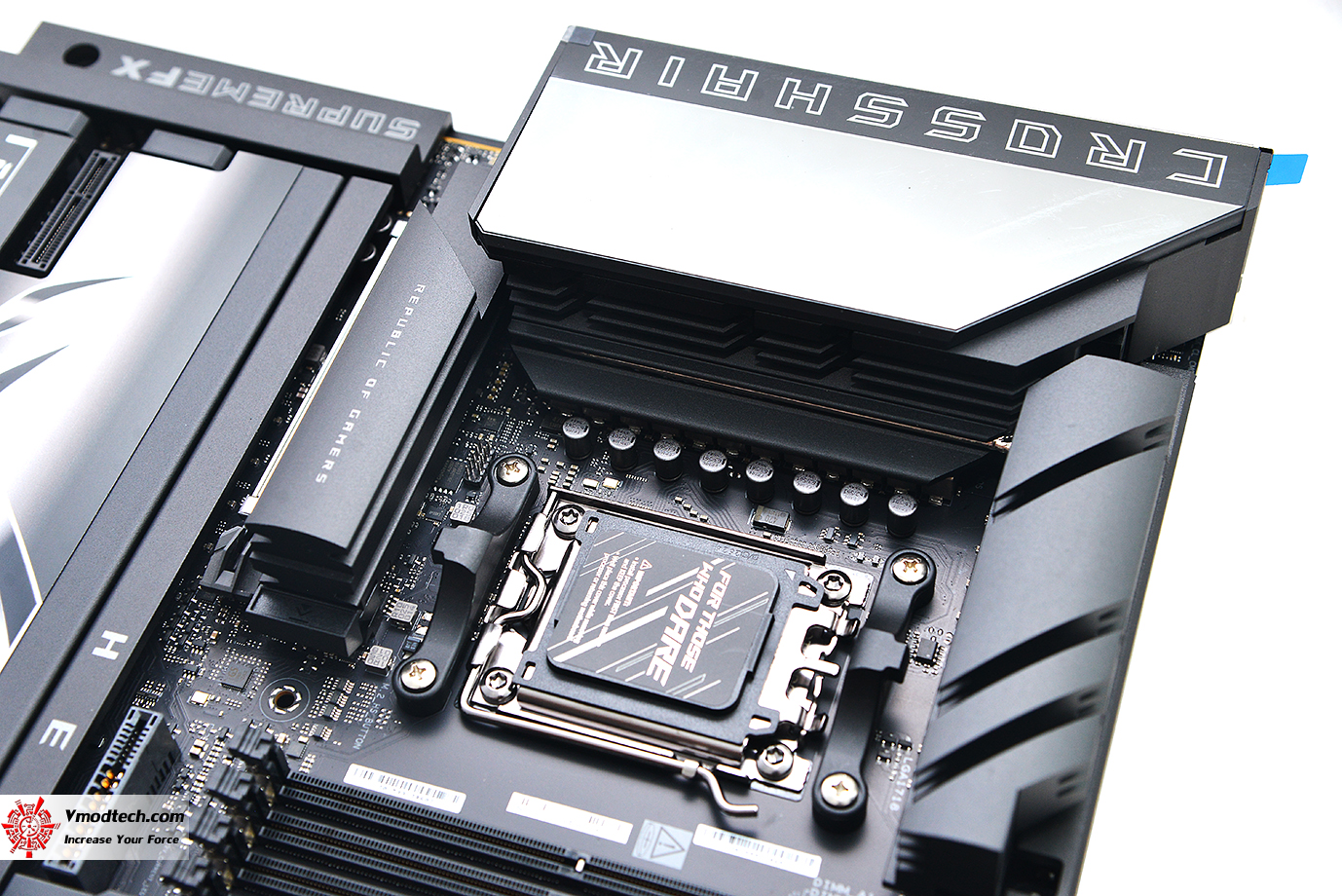

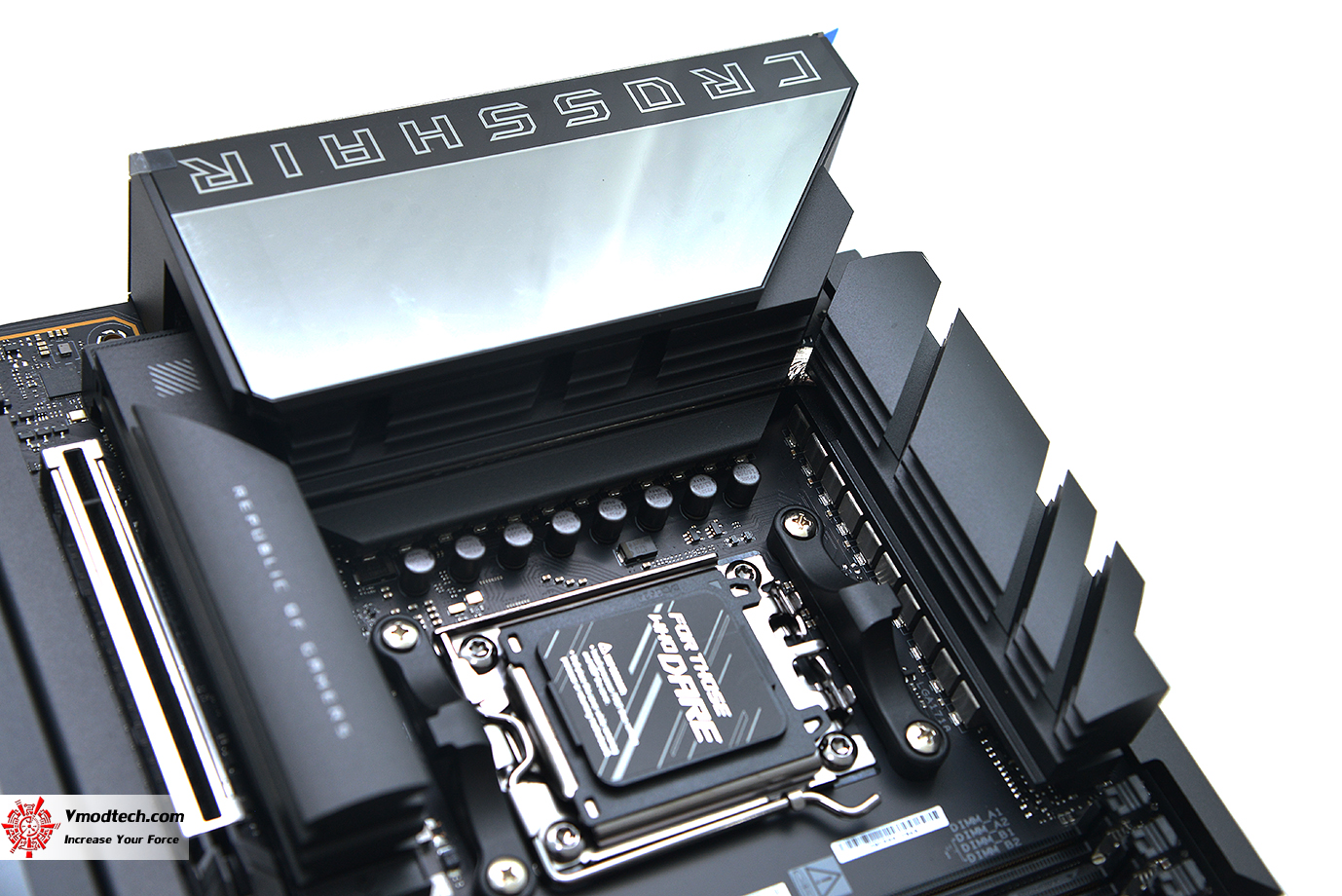

ภาคจ่ายไฟระดับพรีเมี่ยมแบบ VRM 18(110A)+2(110A)+2(80A) Power Stages ที่มาพร้อมคาปาซิเตอร์ 10K black metallic capacitors และมอสเฟสแบบ MicroFine alloy chokes พร้อมรองรับโอเวอร์คล๊อกอย่างเต็มรูปแบบแรงจัดแน่นนอนครับ พร้อมเอาซีพียูเบอร์ใหญ่ตัวท็อปได้สบายๆ เลยครับ

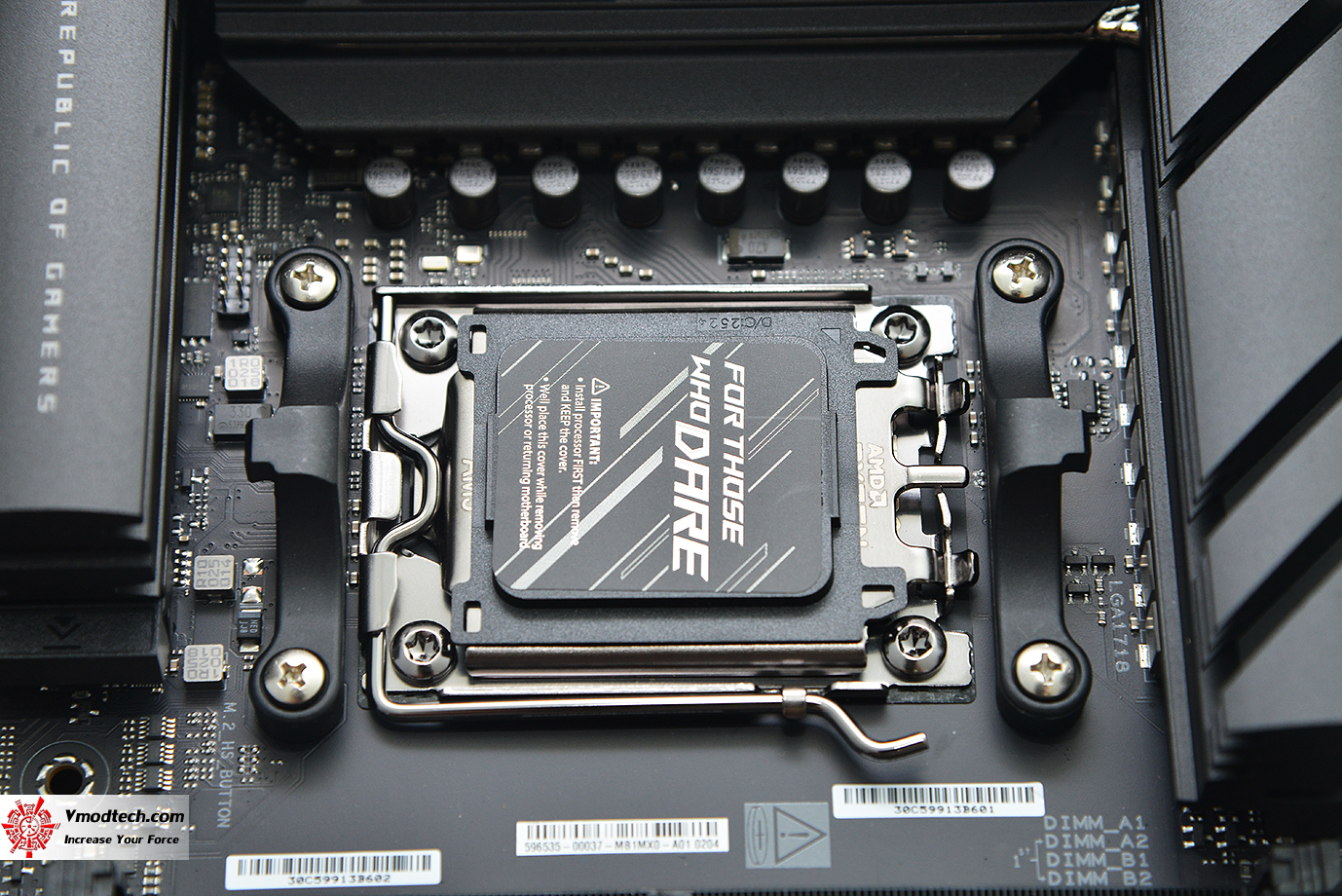

ซ๊อกเก็ต AM5 รุ่นใหม่ล่าสุดใช้ รองรับซีพียู Supports AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Processors Socket AM5

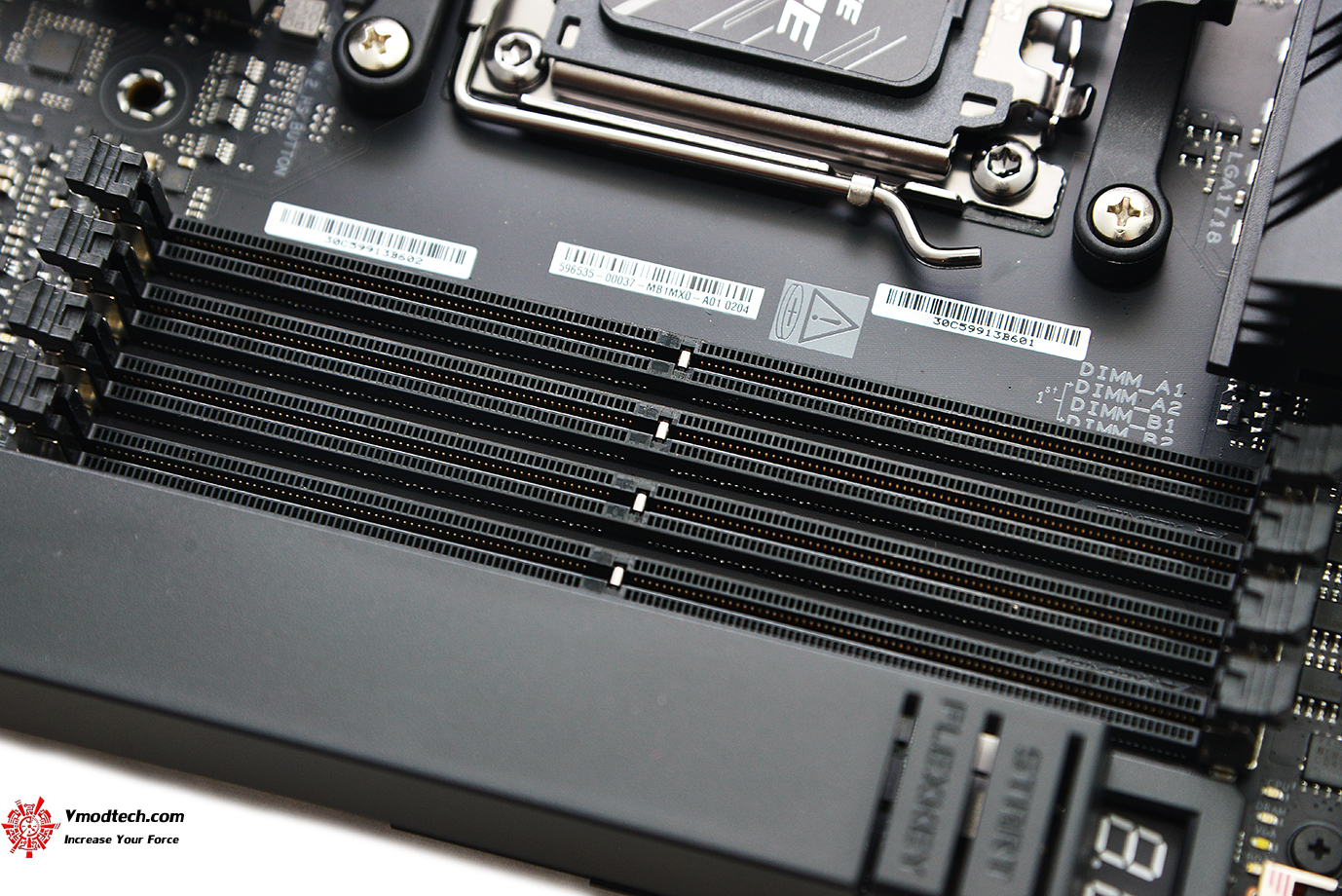

สล็อตแรม DDR5 รองรับความจุ 4 x DIMM slots, max.256GB, DDR5

Supports up to

8200+MT/s(OC) with Ryzen™ 9000 Series Processors,

8600+MT/s(OC) with Ryzen™ 8000 Series Processors,

8000+MT/s(OC) with Ryzen™ 7000 Series Processors,

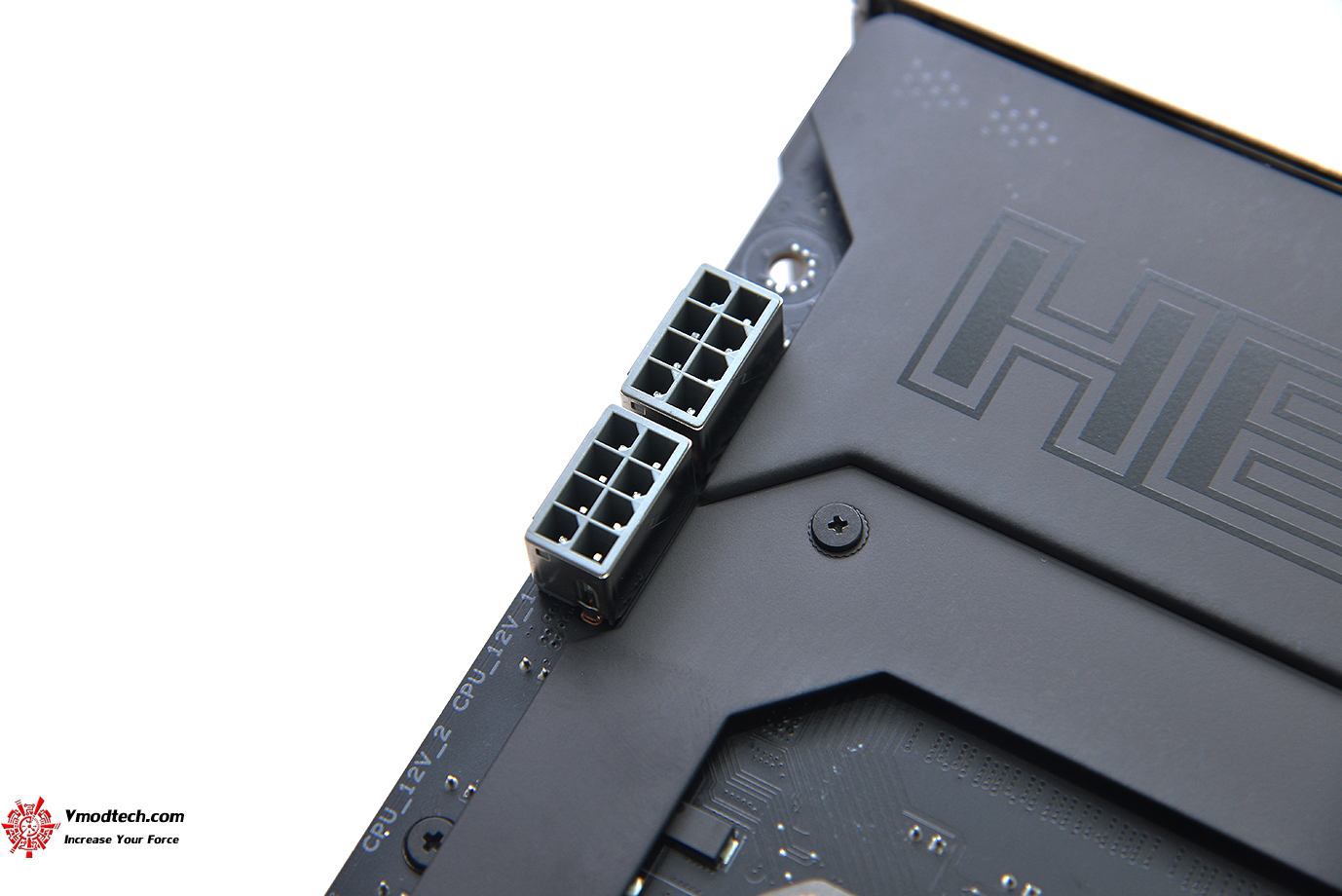

ช่องต่อไฟเลี้ยง 8พิน 2ช่อง แบบ 8 + 8-pin ProCool II power connector ย้ายมาไว้ที่ด้านหลังตัวบอร์ดเพื่อความสวยงาม

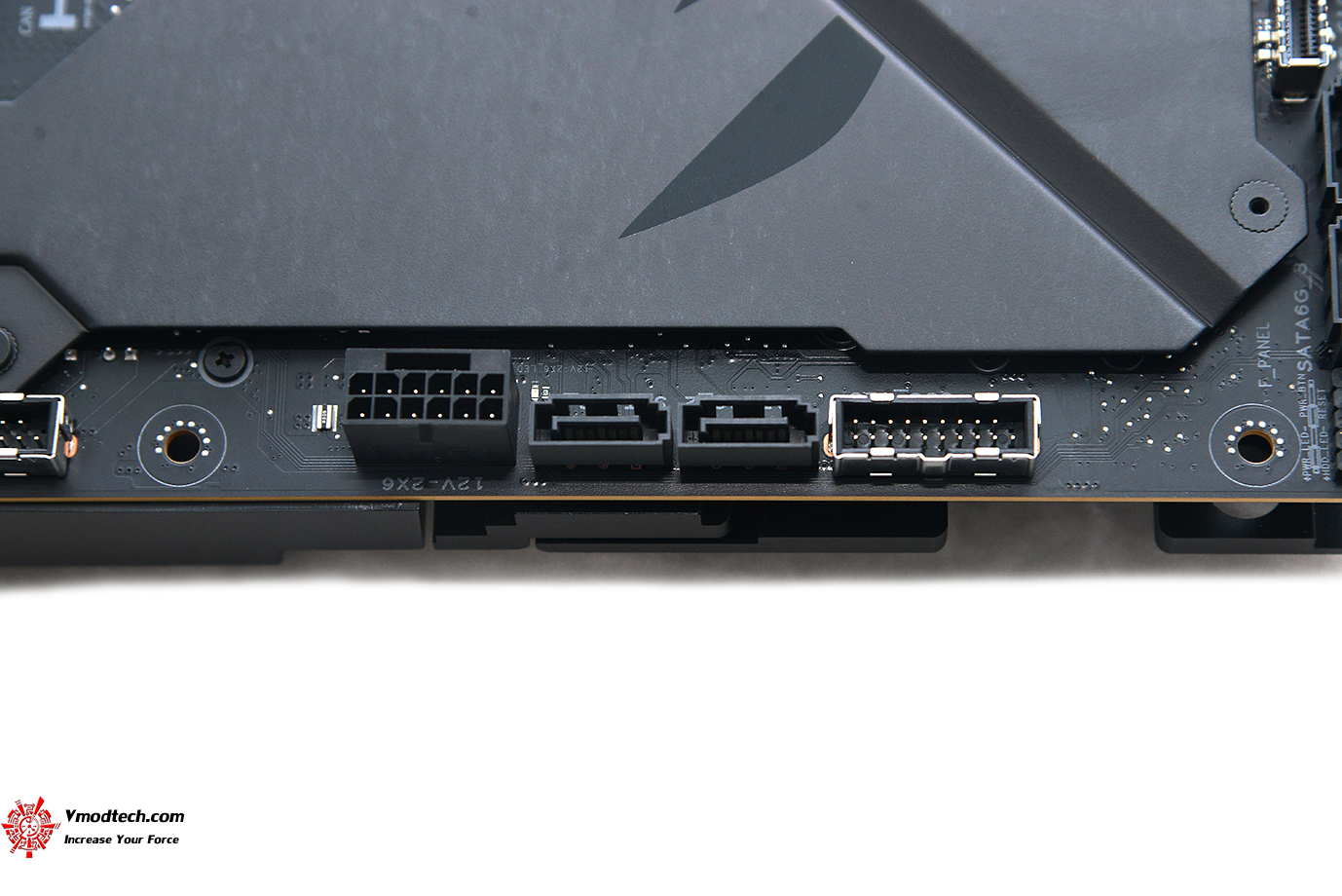

ช่องต่อไฟเลี้ยง 12V 6*2 1ช่องที่ด้านหลังสำหรับเลี้ยงอุปกรณ์เสริมและช่อง 4 X SATA 6GB/S ทั้งหมด 4ช่องครับ

ช่อง PCIe การ์ดจอที่รองรับการ์ดจอ BTF ที่ไม่ต้องมีไฟเลี้ยงสามารถต่อผ่านสล๊อตพิเศษ GC-HPWR ที่จ่ายไฟได้สูงถึง 600W รองรับการ์ดจอรุ่นใหญ่ได้สบายๆ ครับ

สล๊อตพิเศษ GC-HPWR มีมาให้พร้อมใช้งานแบบไม่ต้องต่อสายไฟที่ตัวการ์ดจอครับพร้อมรองรับการ์ดจอ BTF ด้วยเช่นกันครับ

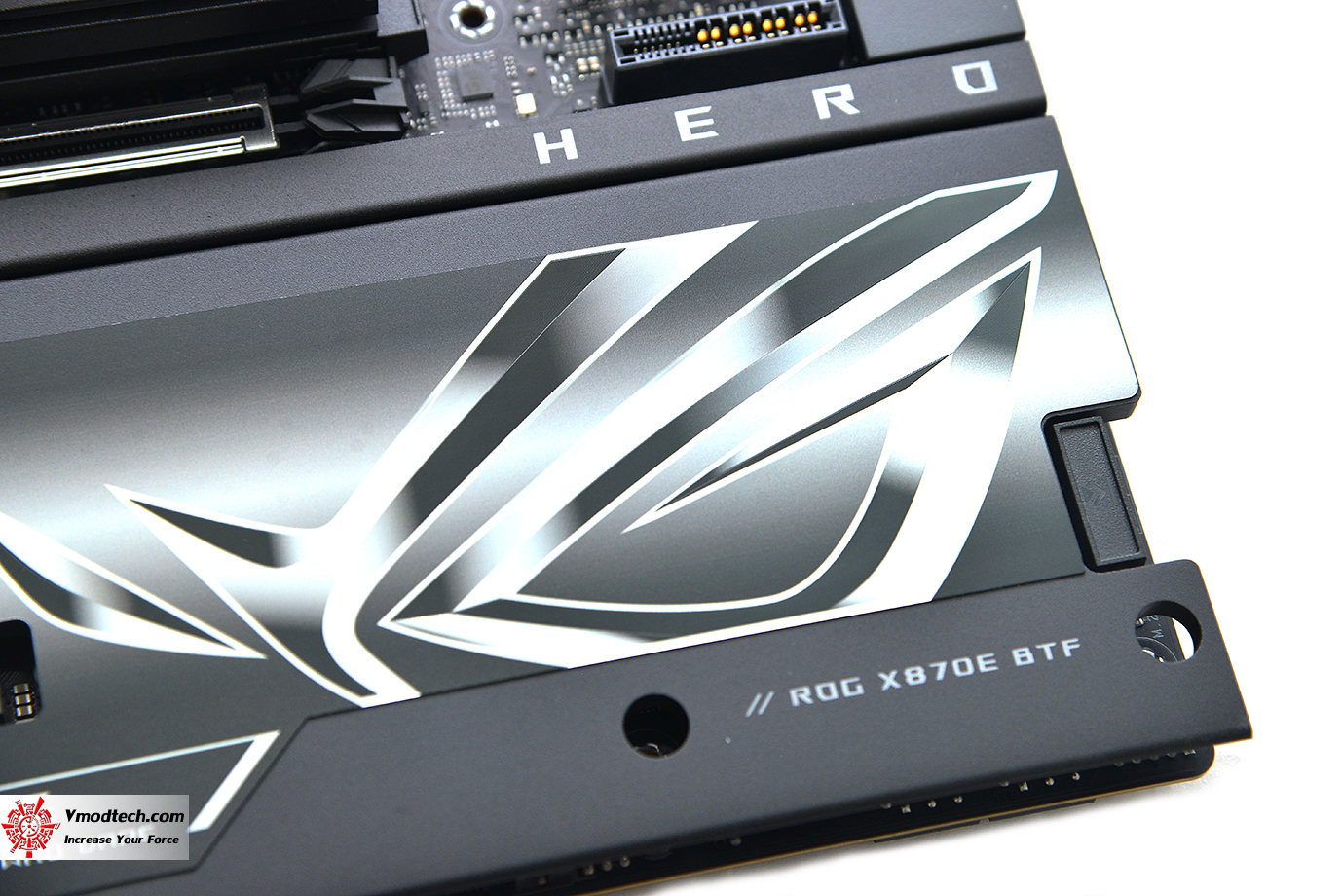

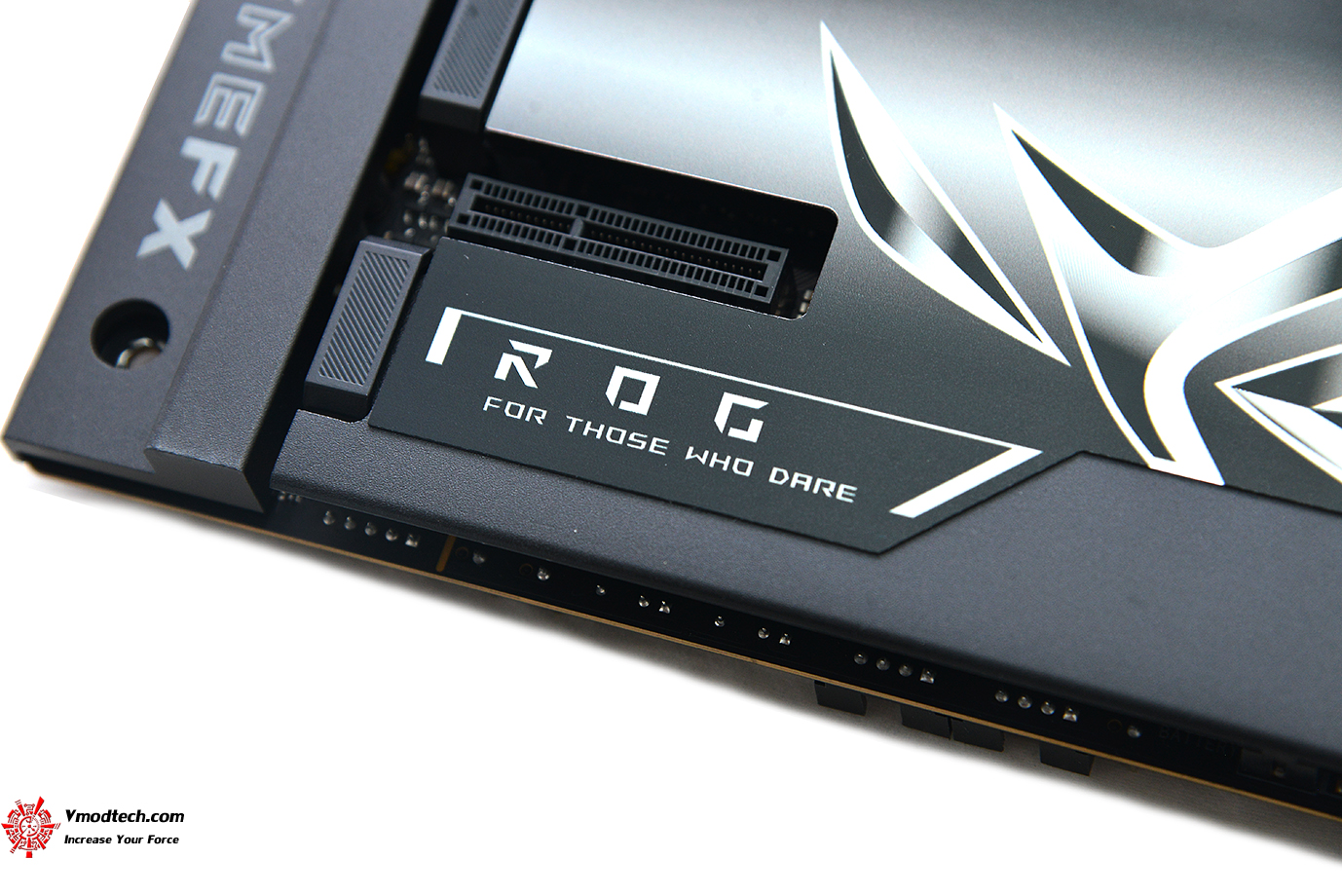

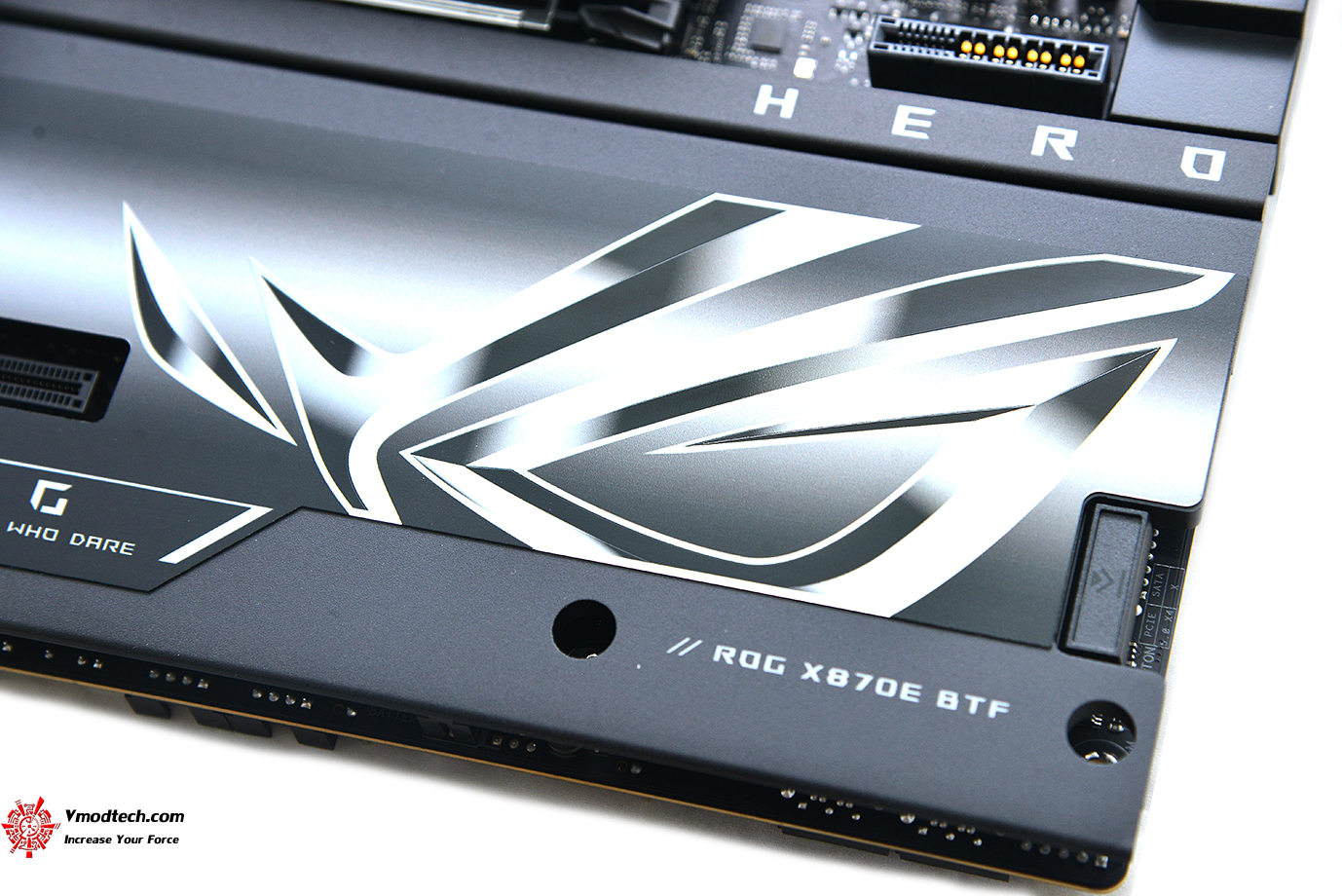

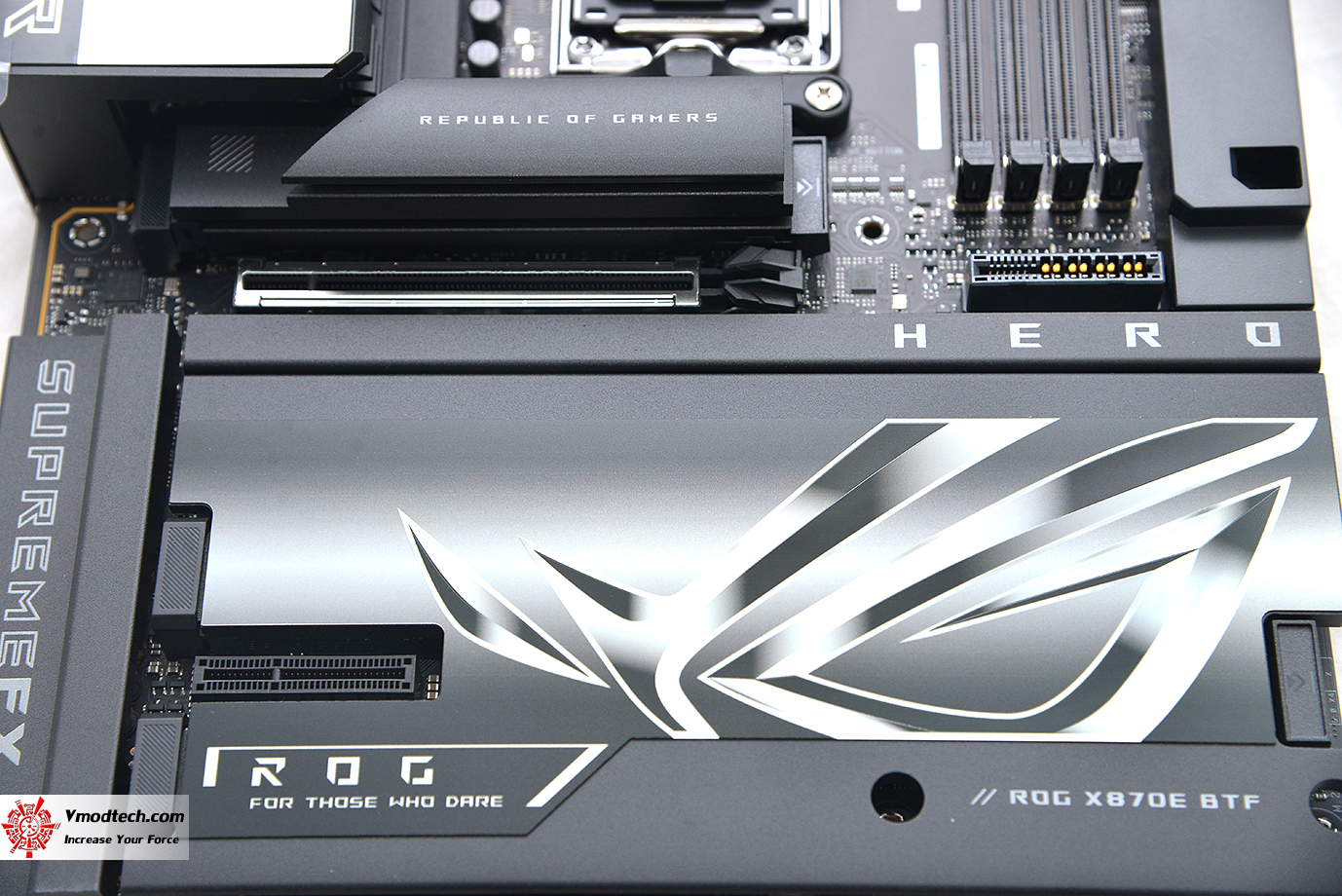

ด้านล่างมีโลโก้ ROG สวยงามเด่นชัด

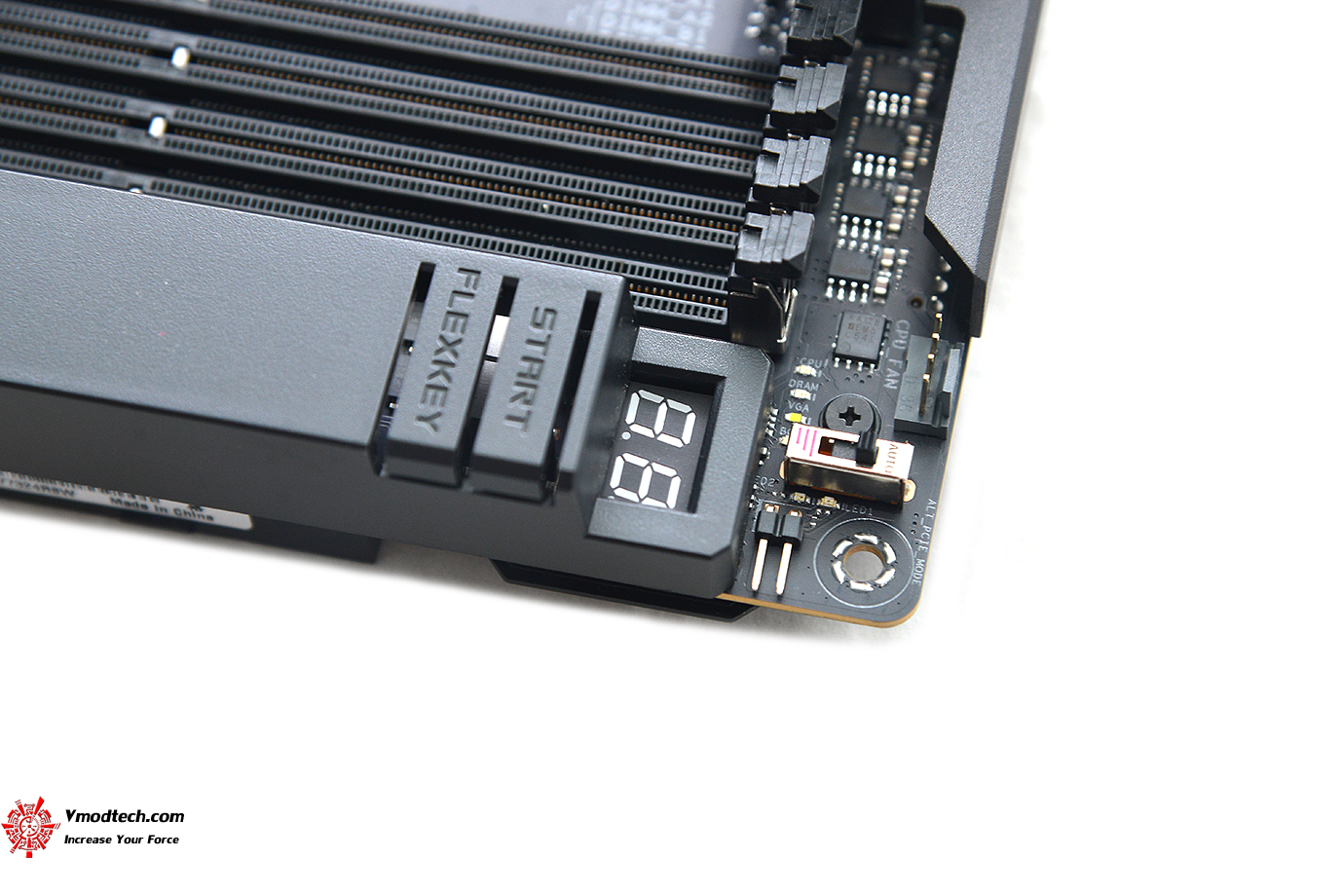

มี START BUTTON , Q-CODE , FLEXKEY อยู่ด้านหน้าที่เช็คสถานะการทำงานครับ

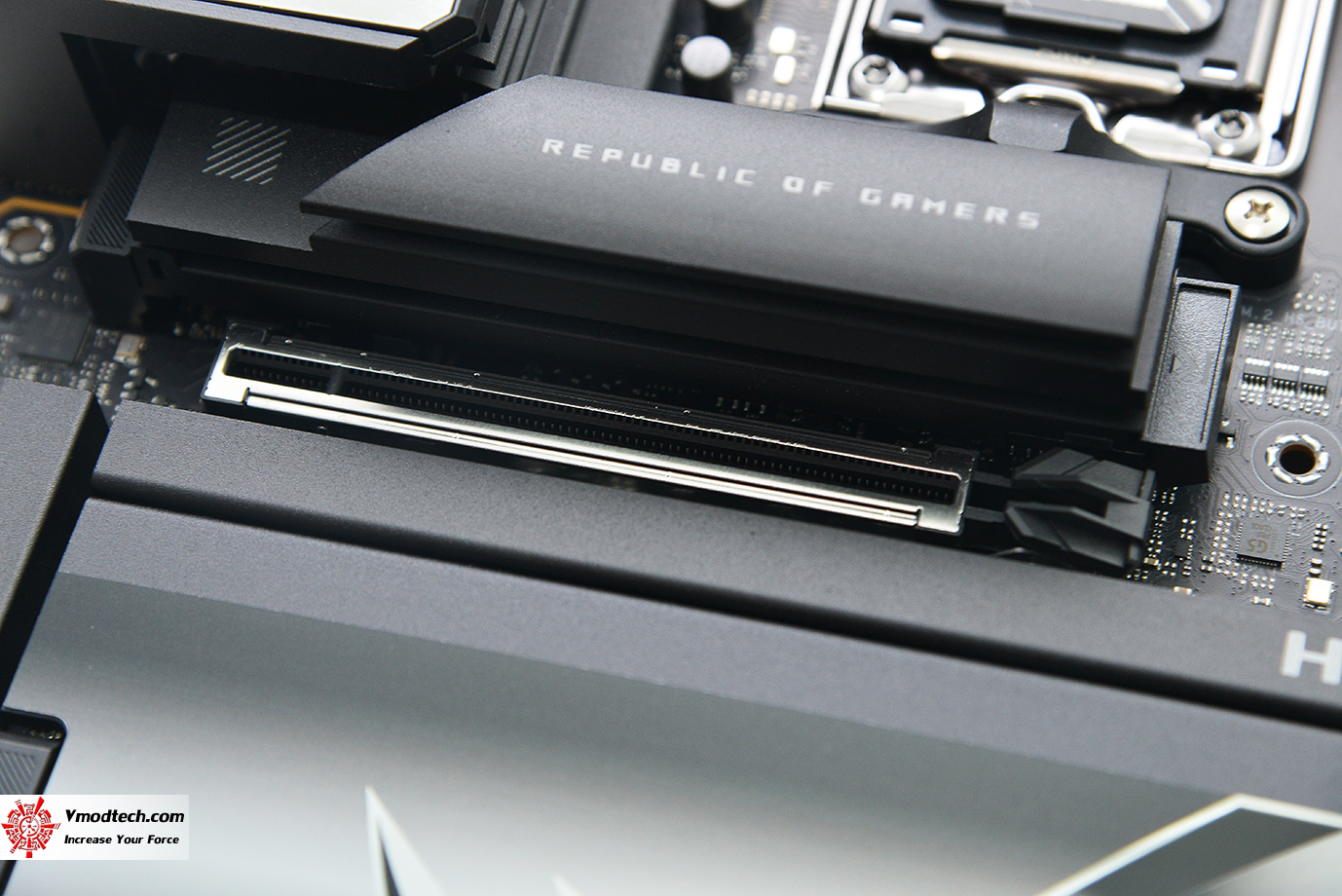

ช่องเชื่อมต่อ PCIe เสริมแกร่งด้วยโลหะ พร้อม PCIe 5.0 Extensive Gen 5 ให้แบบแรงๆ เลยครับและมี 1 x PCIe 4.0 x4 slot ให้ใช้งานอีก 1ช่อง

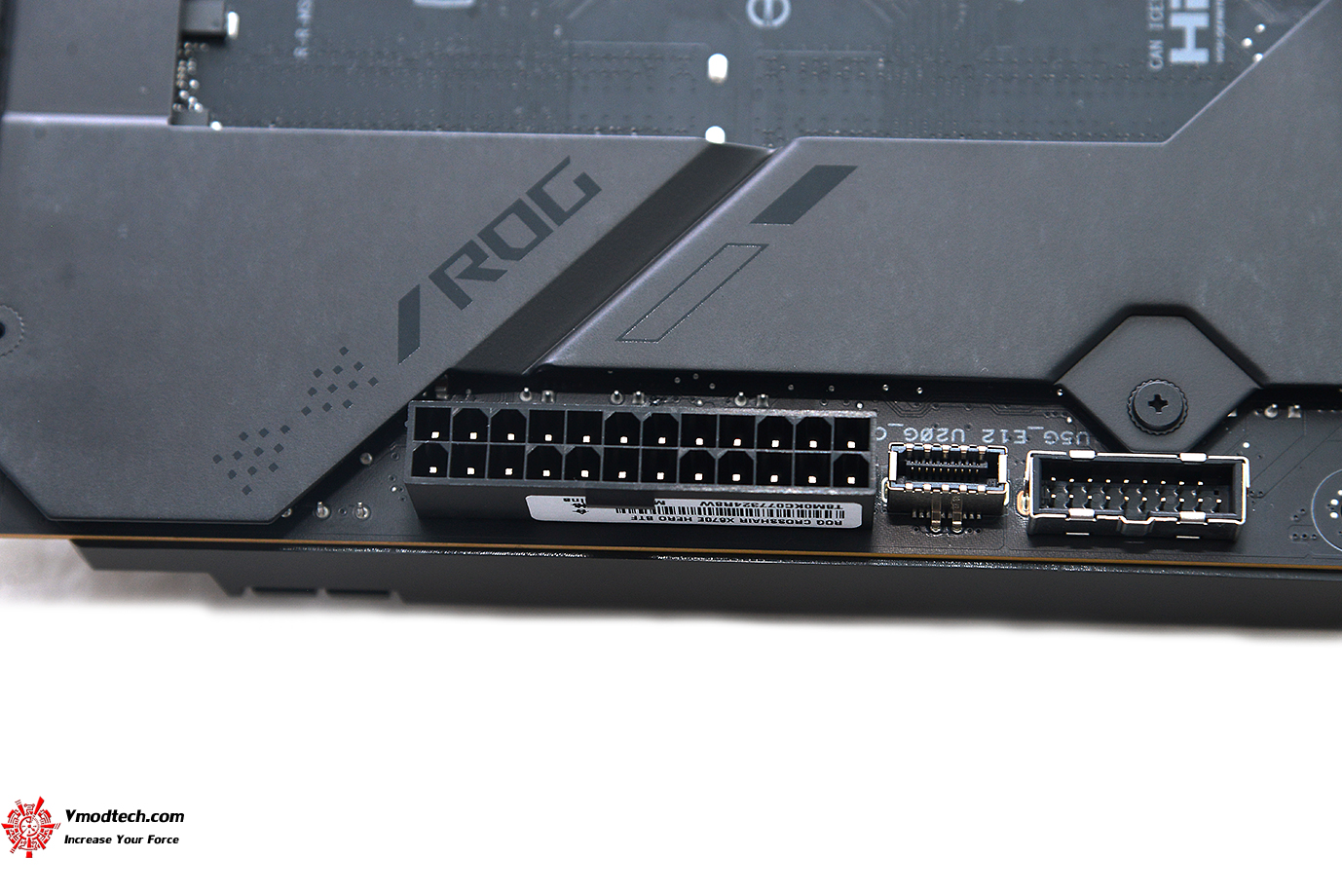

ช่องไฟเลี้ยง 24พินก็ย้ายมาด้านหลังเมนบอร์ดทั้งหมดครับ

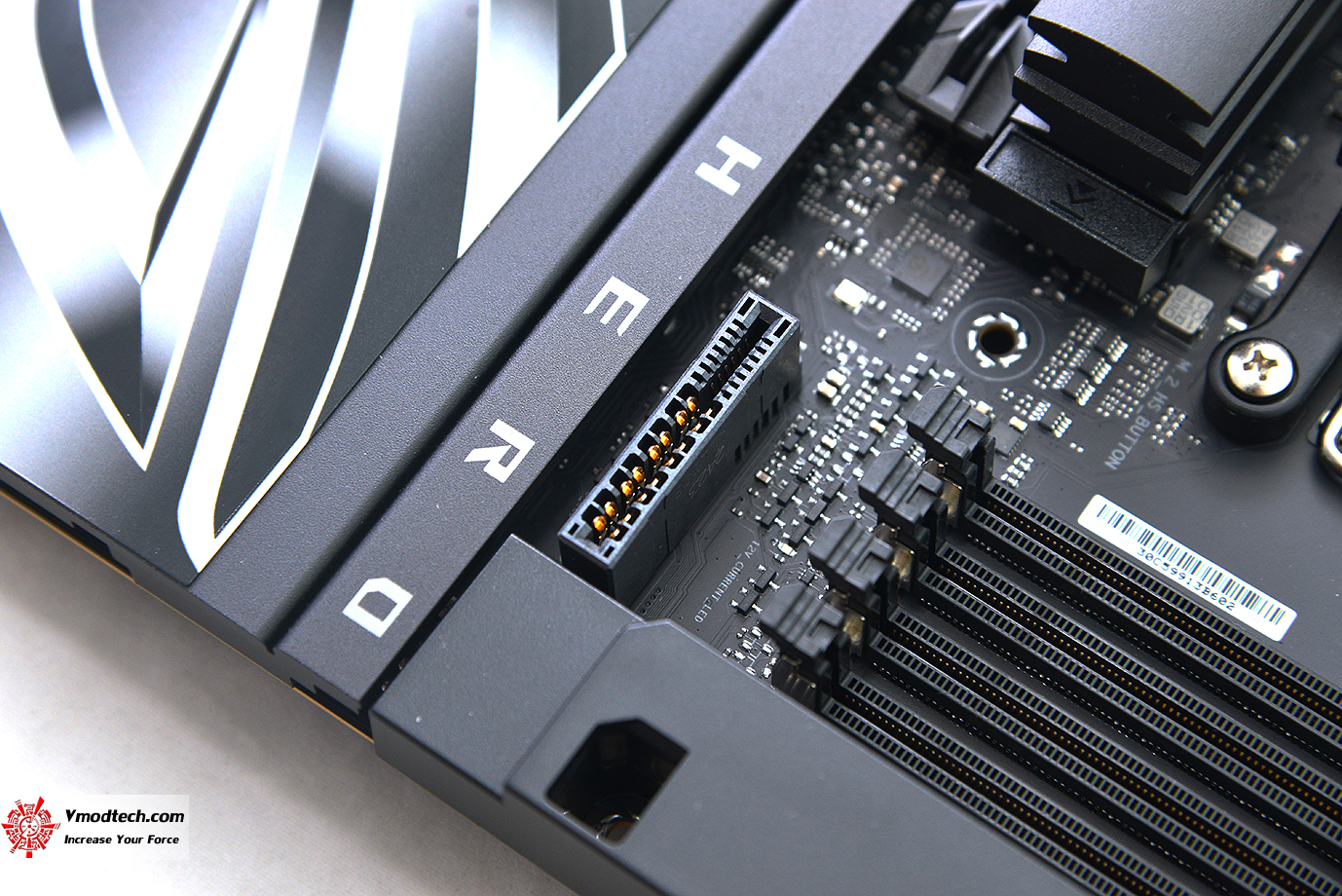

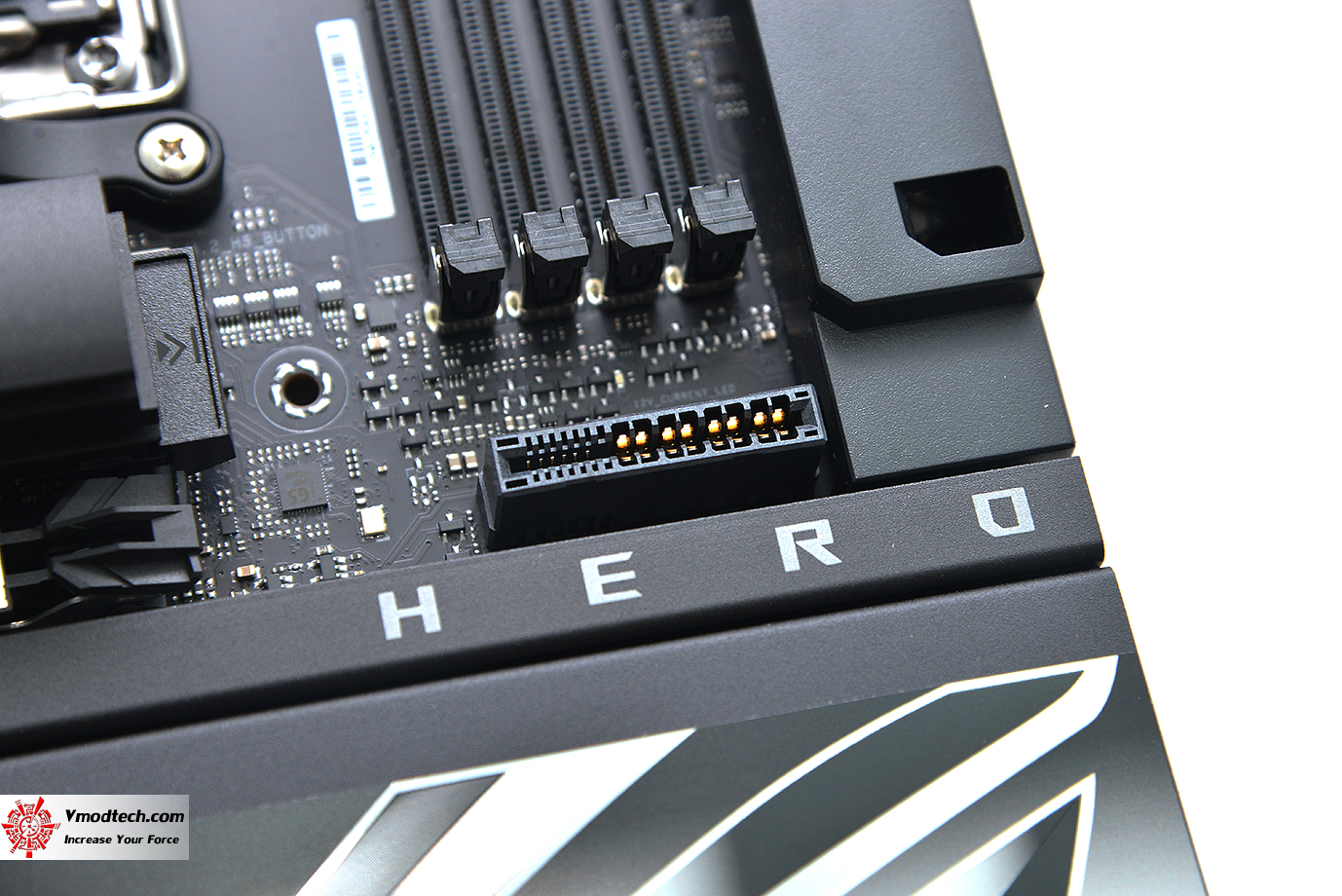

มีสล๊อต DIMM.2 เอาไว้ให้พร้อมใช้งานการ์ด ROG DIMM.2 ที่เสริมช่อง M.2 ให้พร้อมใช้งานครับ

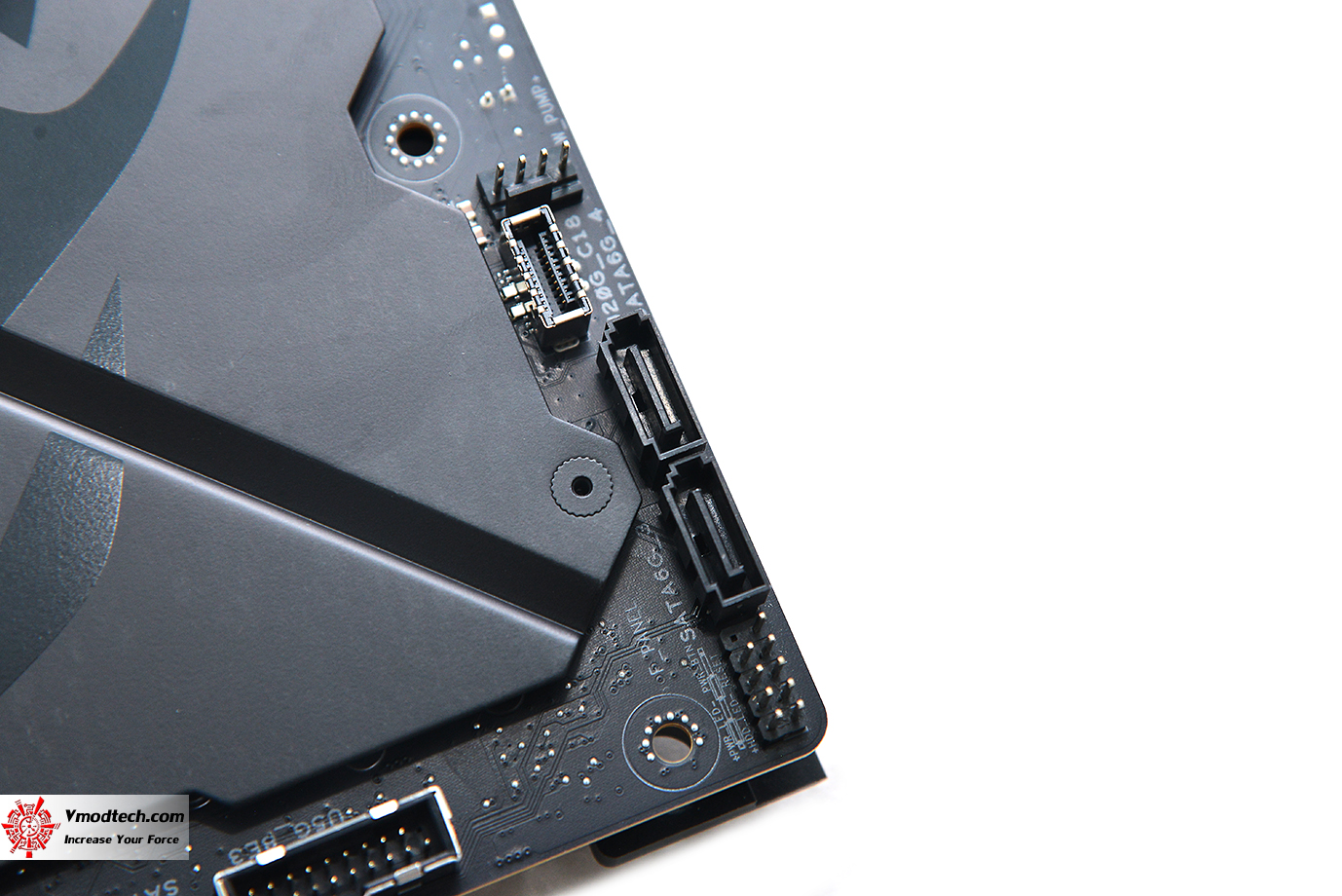

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ 5 x M.2 slots และช่อง 2 X USB 20GBPS

ชิปเซ็ต AMD X870E Chipset รุ่นใหม่ล่าสุดพร้อมฮีตซิงค์  Chipset heatsink มีโลดก้ ROG สวยงามเด่นชัดครับและเน้นระบายความร้อนอย่างเต็มระบบครับ

ช่อง M.2 มีฮีตซิงค์มาให้ระบายความร้อนแบบเย็นเฉียบ สวยงามอลังการมาก รองรับการทำงานมากถึง 5ช่องประกอบด้วย

Supports 5 x M.2

AMD Ryzen™ 9000 & 7000 Series Desktop Processors M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode) M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode) AMD Ryzen™ 8000 Series Desktop Processors M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_2 slot (Key M), type 2242/2260/2280 (Not supports) M.2_3 slot (Key M), type 2242/2260/2280 (Not supports) AMD X870E Chipset M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_5 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode) 4 x SATA 6Gb/s ports

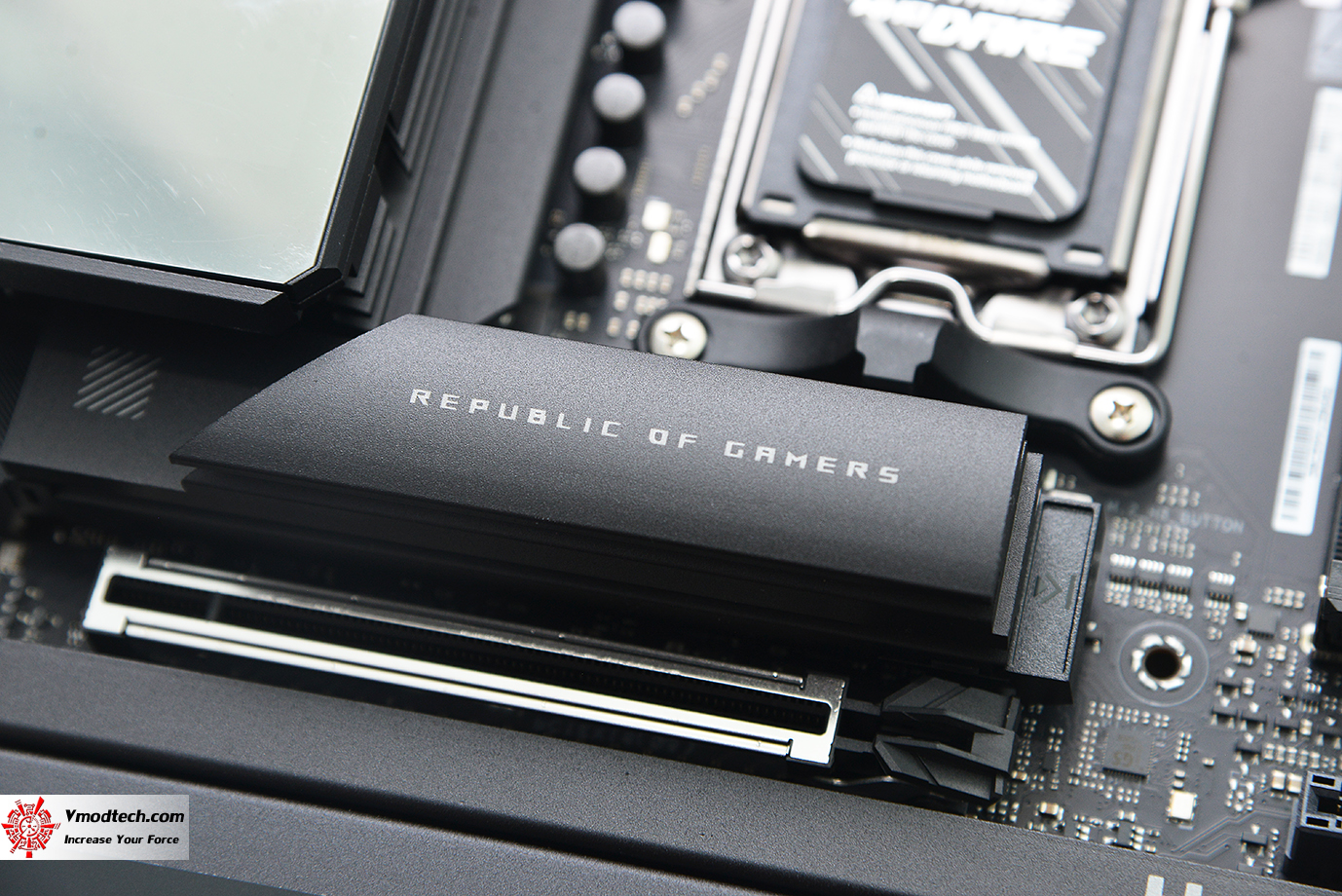

โลโก้ ROG พร้อมฮีตซิงค์ M.2 heatsinks and backplates อัพเกรดติดตั้ง M.2 ด้านในได้เน้นการระบายความร้อนอย่างเต็มที่และสวยงามโดดเด่นมากๆ ครับ

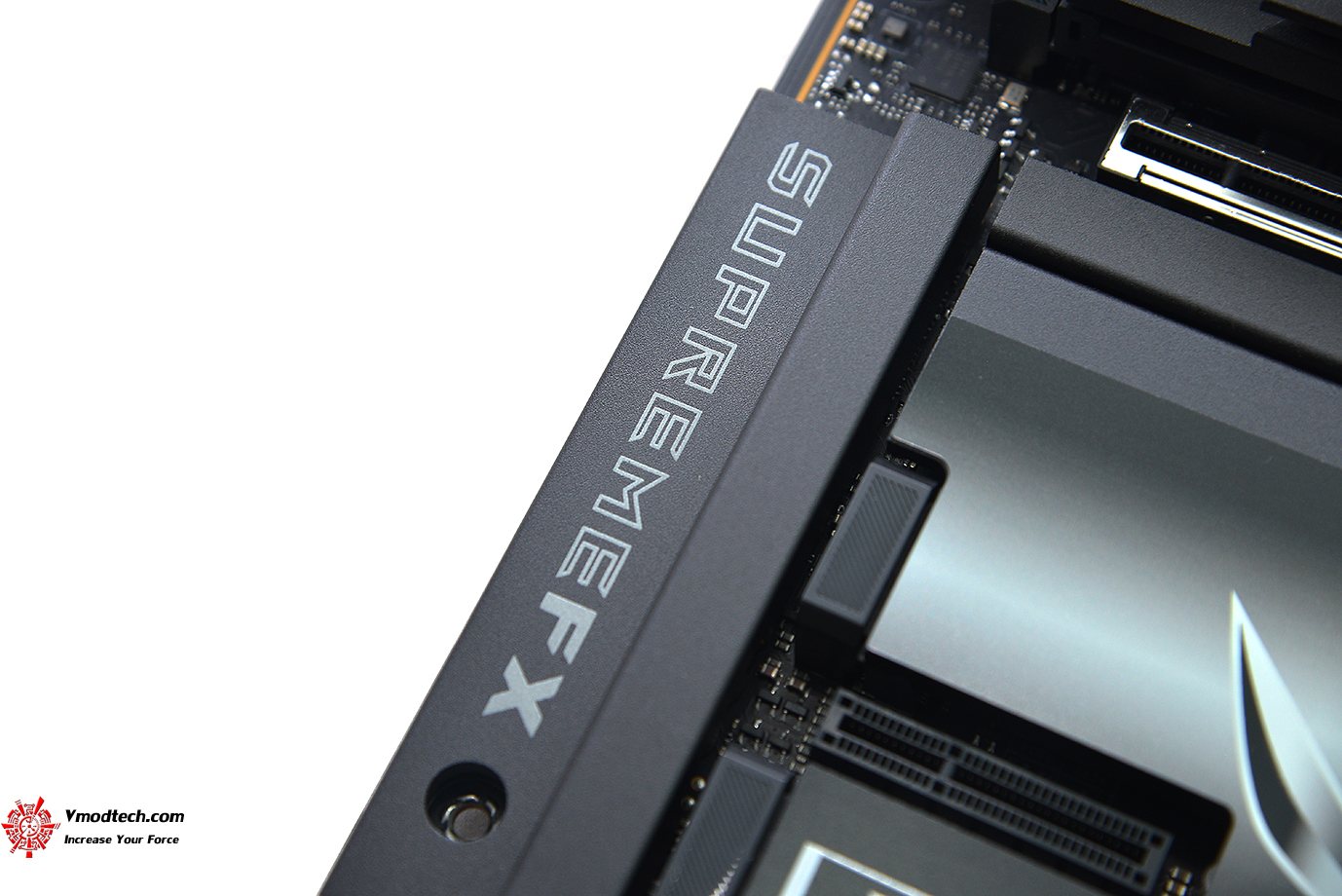

ระบบเสียง SupremeFX ด้วยเทคโนโลยี ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 เน้นเสียงระดับพรีเมี่ยมเพื่อคอเกมโดยเฉพาะครับ

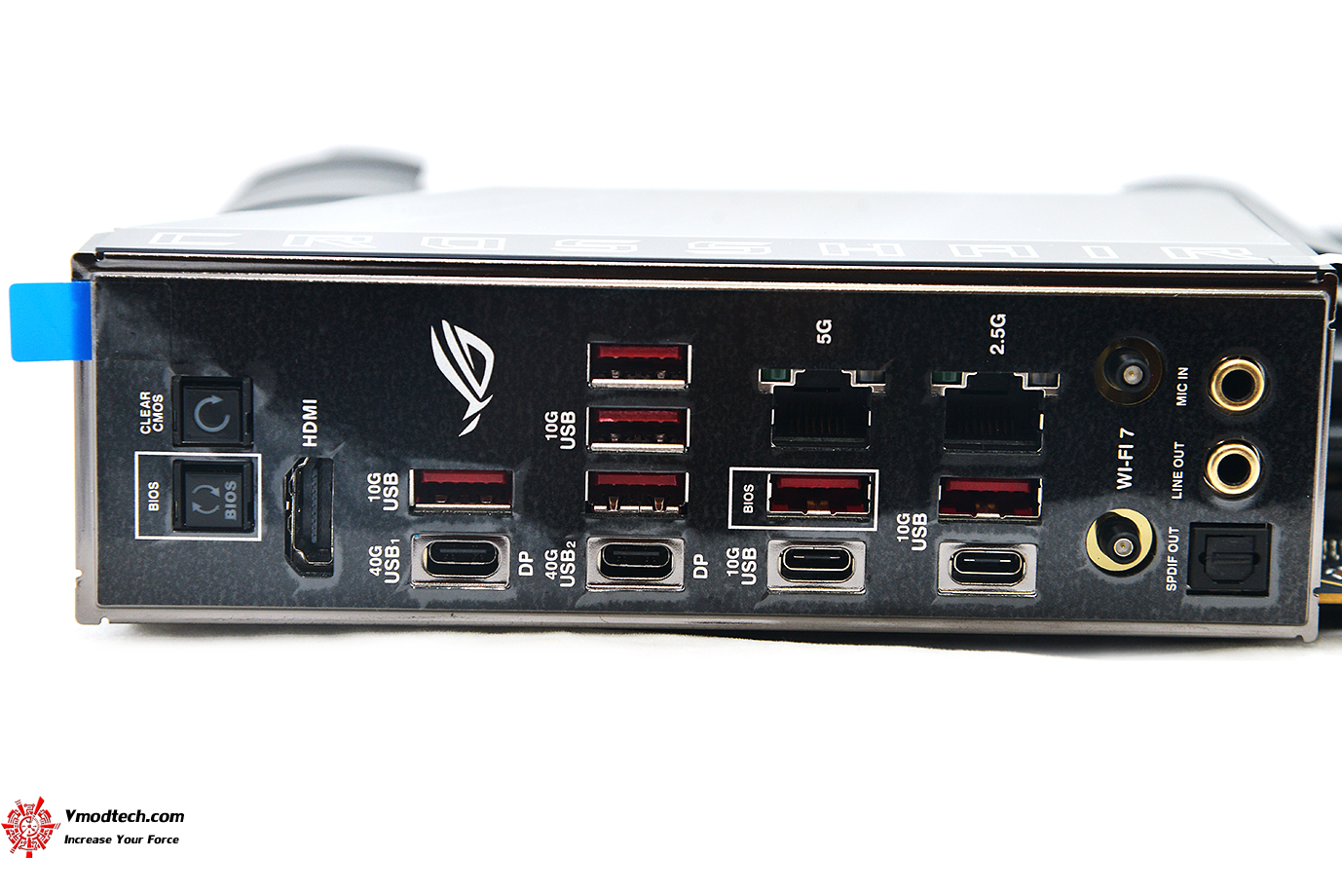

ช่องเชื่อมต่อด้านหลังประกอบด้วย

2 x USB4® (40Gbps) ports (2 x USB Type-C®) 8 x USB 10Gbps ports (6 x Type-A + 2 x USB Type-C®) 1 x HDMI™ port 1 x Wi-Fi module 1 x Intel® 2.5Gb Ethernet port 1 x Realtek 5Gb Ethernet port 2 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button 1 x Clear CMOS button

PCB ด้านหลังสีดำสนิทพร้อมแผ่น Black plate ป้องกันอันตรายแบบจัดเต็มครับ

เราไปชมซอฟแวร์ Armory Crate กันต่อเลยครับ
