ASUS ROG MAXIMUS X FORMULA REVIEW : ASUS ROG MAXIMUS X FORMULA Appearance (2/10)

.

ASUS ROG MAXIMUS X FORMULA Appearance

กล่องมาในสีแดงอันเป็นเอกลักษณ์ของ ROG ซีรี่ย์ครับ สวยงามจริงๆ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

สติ๊กเกอร์ แผนไดร์เวอร์ คู่มือ Code Redeem เพื่อรับส่วนลดในการซื้อ มีมาให้ครบๆ

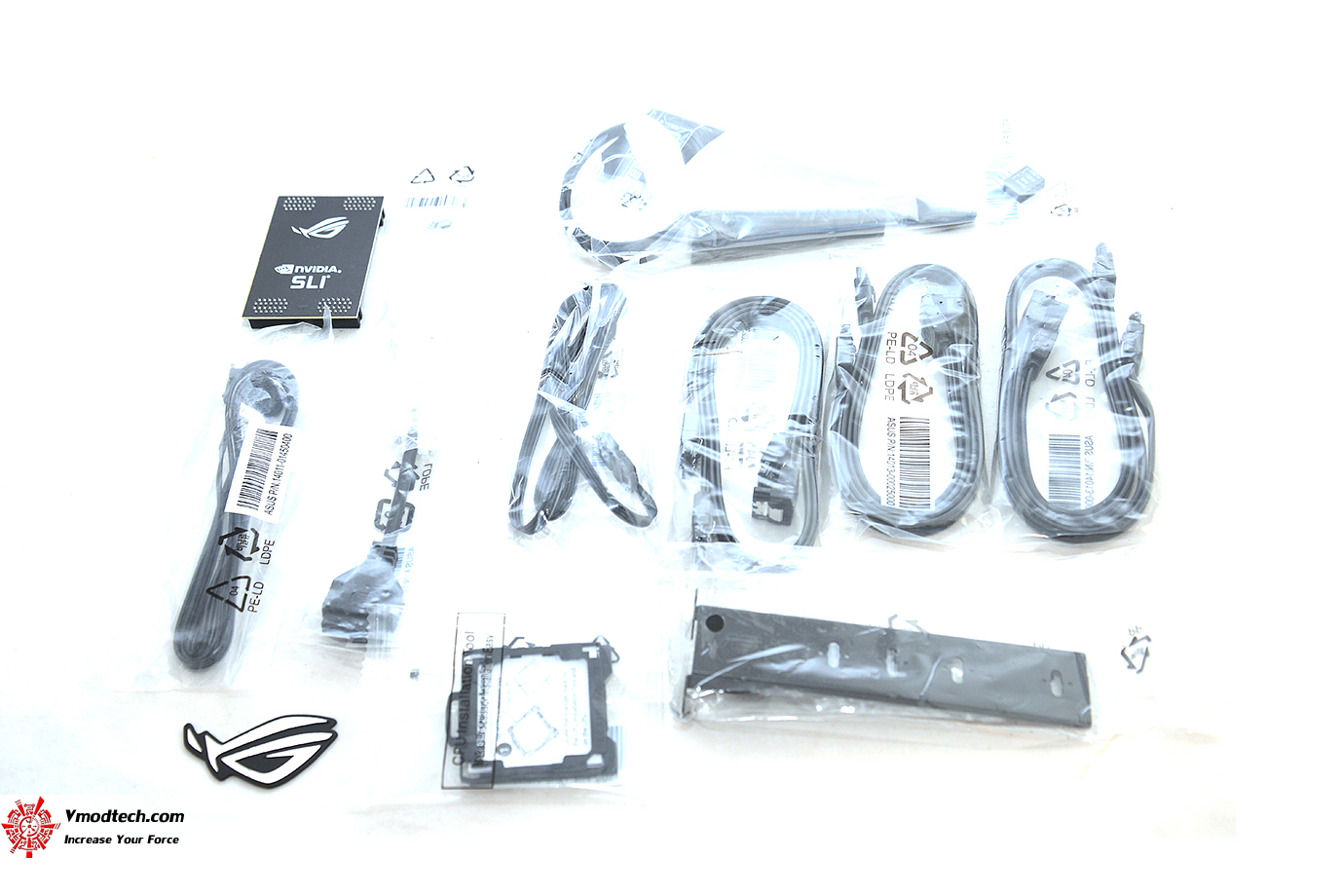

อุปกรณ์ที่ให้มาประกอบด้วย ฝาหลัง สาย SATA 3ชุด  สายไฟเชื่อมต่อ น๊อตยึด M.2 เสาไวไฟ CPU installation tool , SLI HB BRIDGE(2-WAY-M) , 1 x Extension Cable for RGB strips (80 cm) , 1 x Extension cable for Addressable LED , 1 x Q-Connector ให้มาเต็มพิกัดเลยครับ

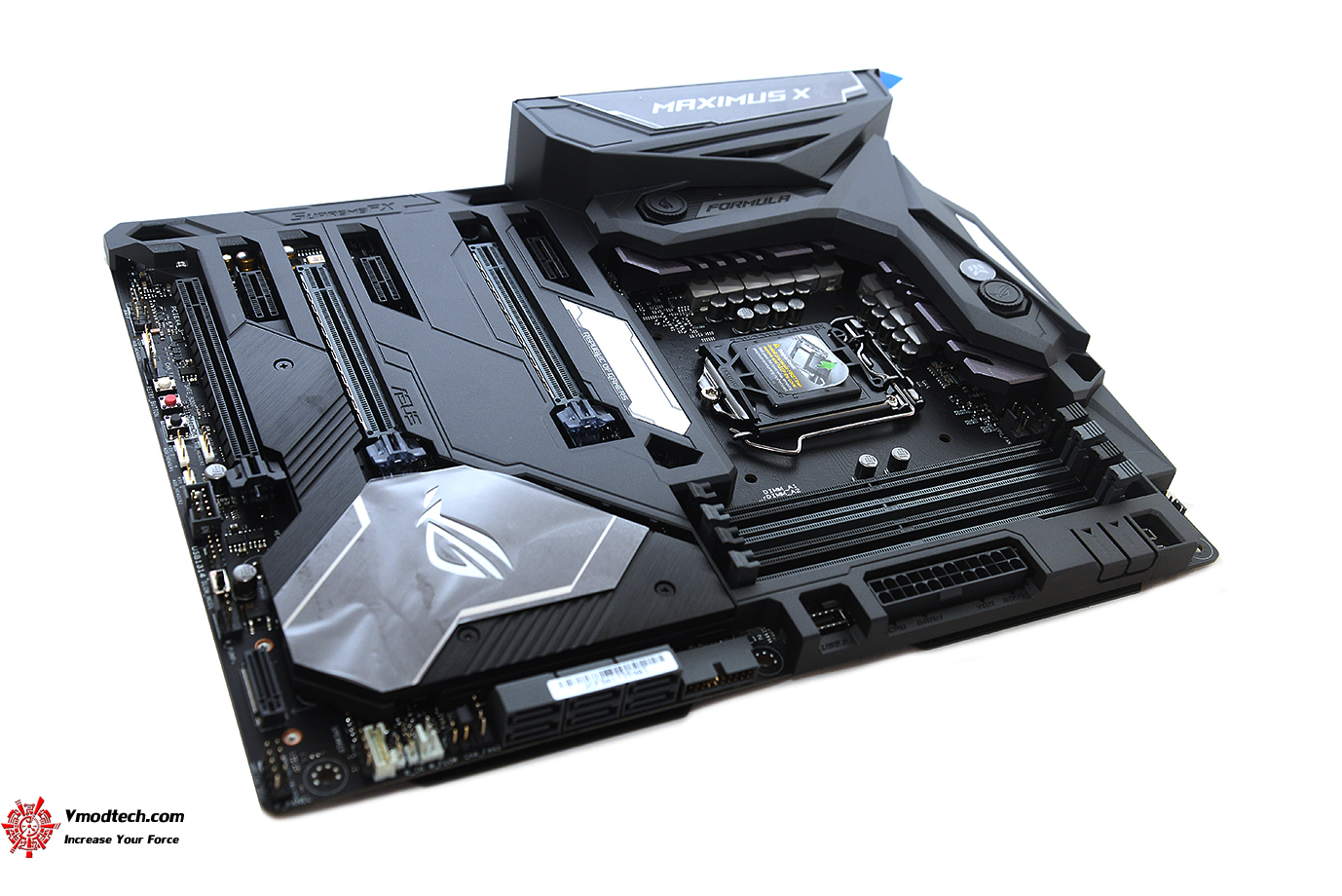

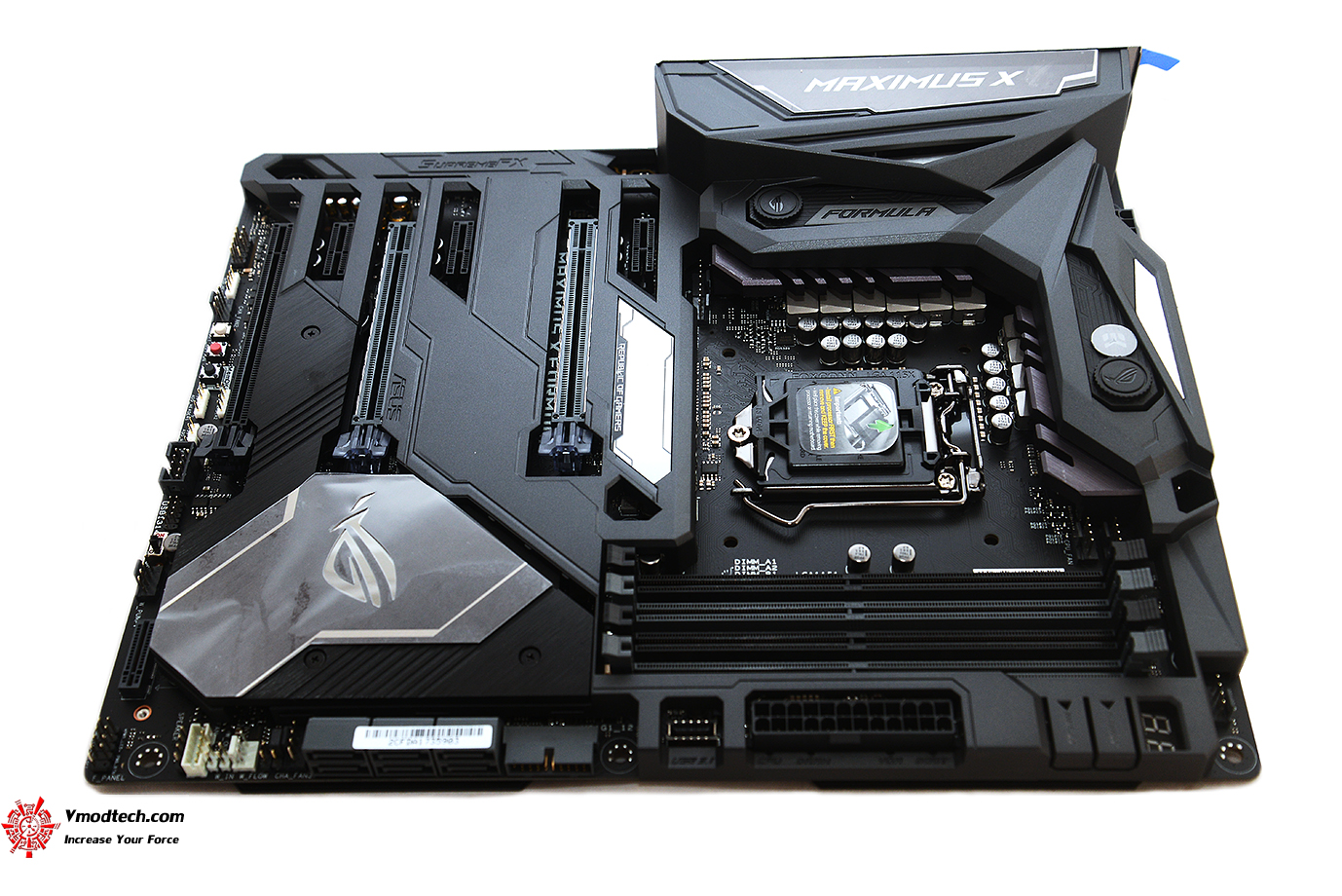

ตัวเมนบอร์ดสีดำสนิทสลับฮีตซิงค์ขาวเงินสวยงามมากครับ พร้อมชุดน้ำเต็มรูปแบบ CrossChill EK II จาก EK สวยงามอลังการจริงๆ

ตัวเมนบอร์ดขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ใหญ่โตมากครับ

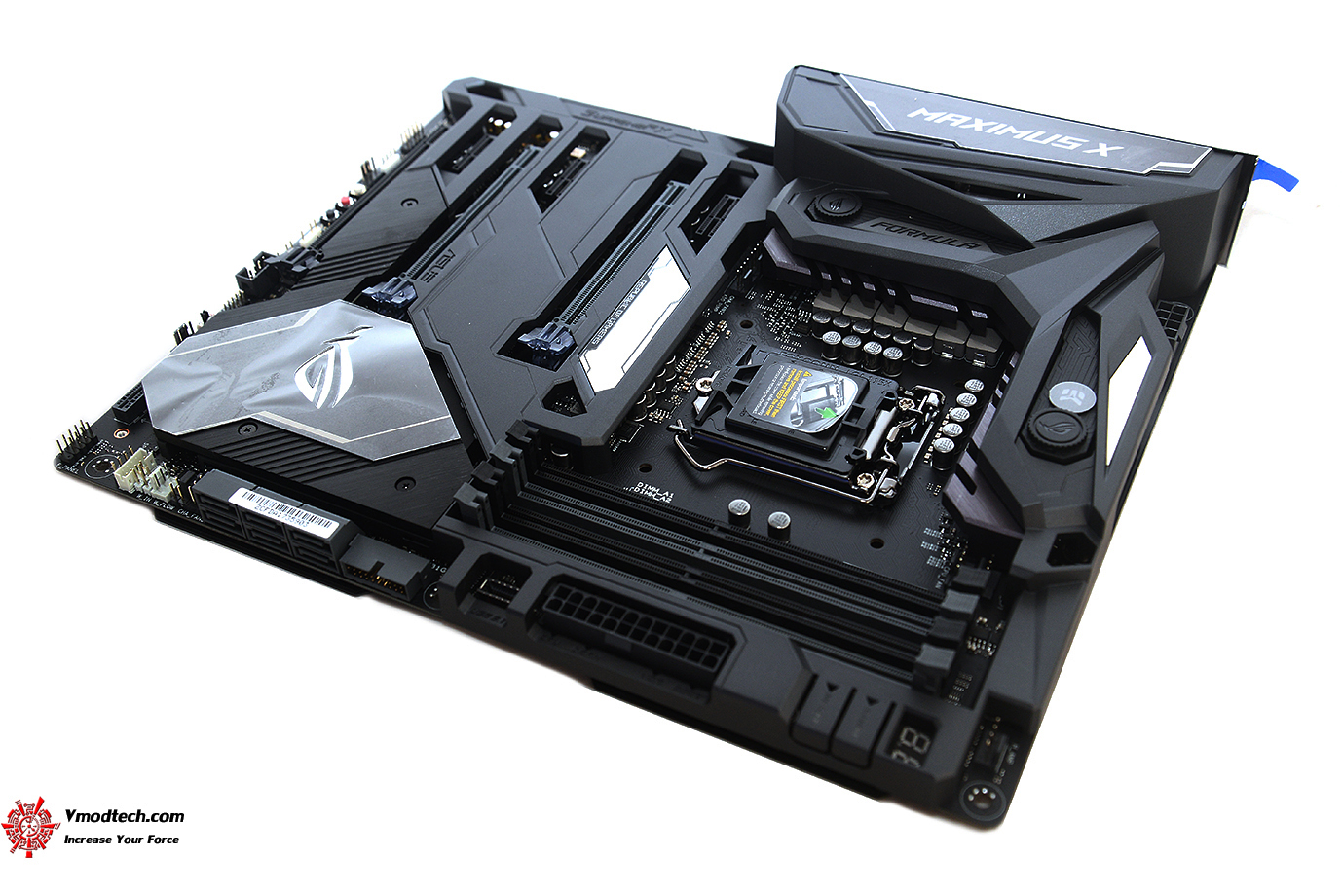

ตัวเมนบอร์ดนั้นดูอลังการใหญ่โตสมกับเป็น ROG ซีรี่ย์รุ่นใหญ่สุดครับ ตัวเมนบอร์ดเสริมแกร่งด้วย ROG Armor ที่เน้นการป้องกันอันตรายอย่างเต็มรูปแบบทั่วทั้งเมนบอร์ดครับ

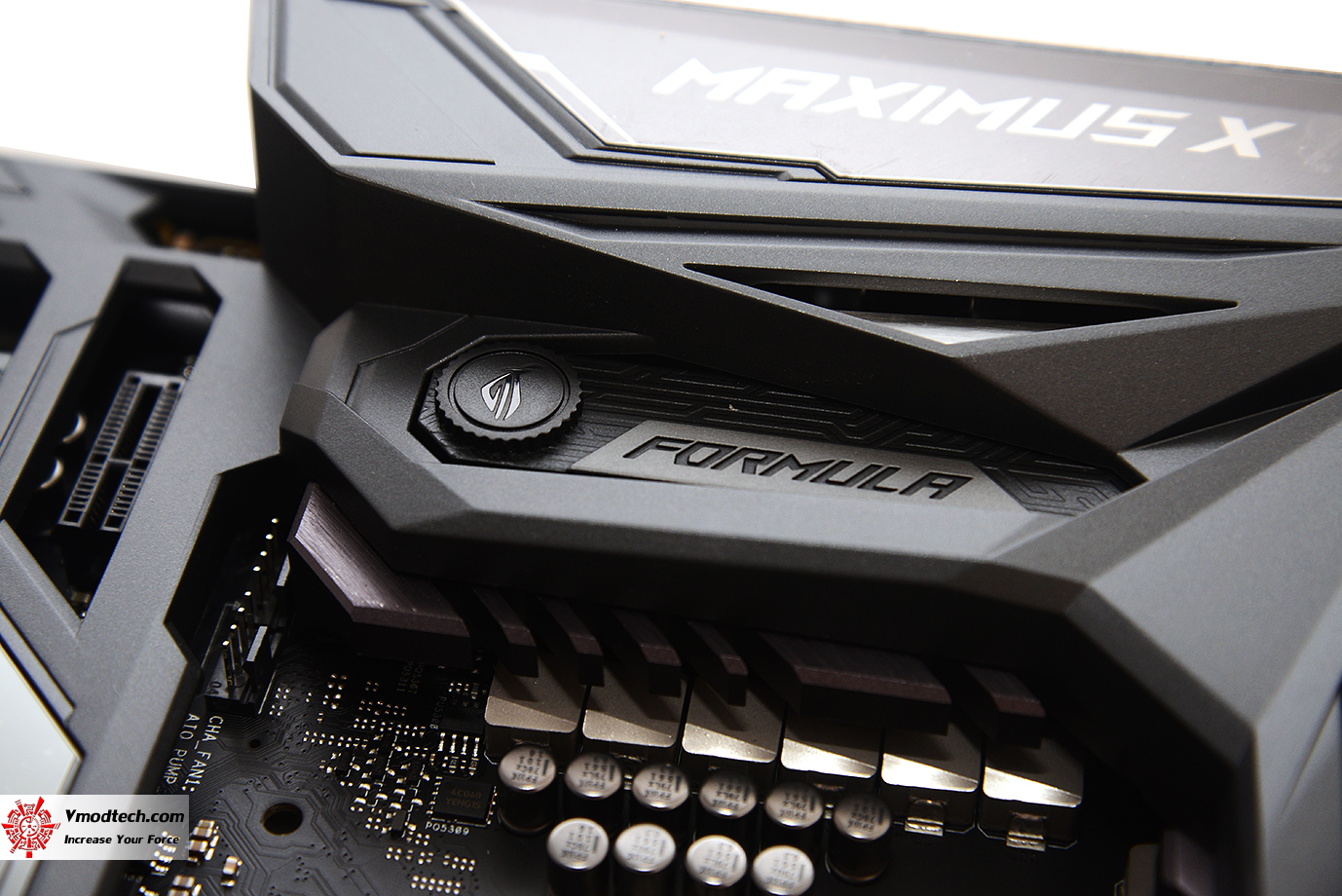

ด้านบนฮีตซิงค์มีข้อความ FORMULA พร้อมรูฟิตติ้งที่รองรับฟิตติ้งขนาด 1/2 3/8 และ 1/4 ครับ

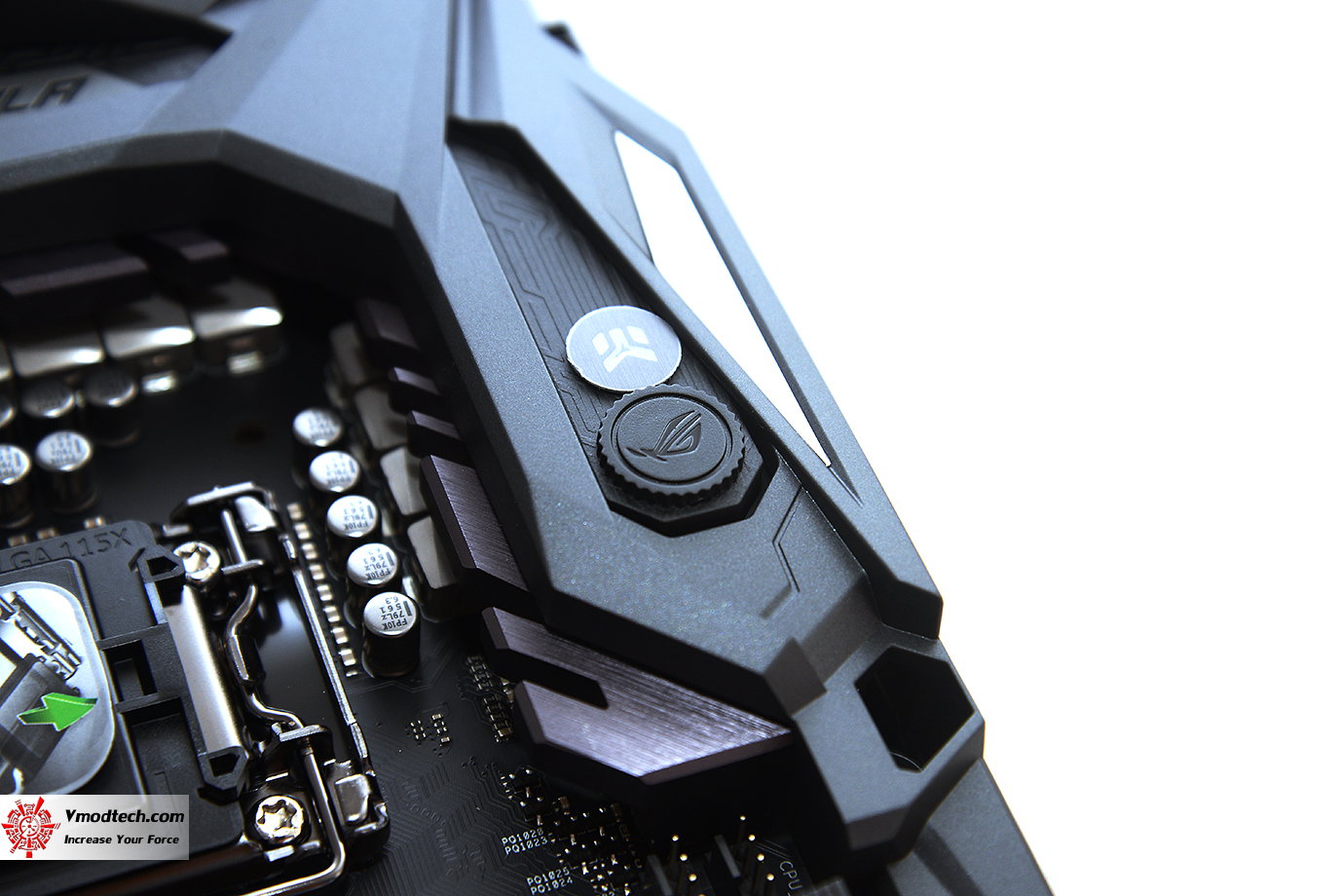

ด้านข้างก็มีฟิตติ้งพร้อมโลโก้ EK ชุดน้ำ CrossChill EK II

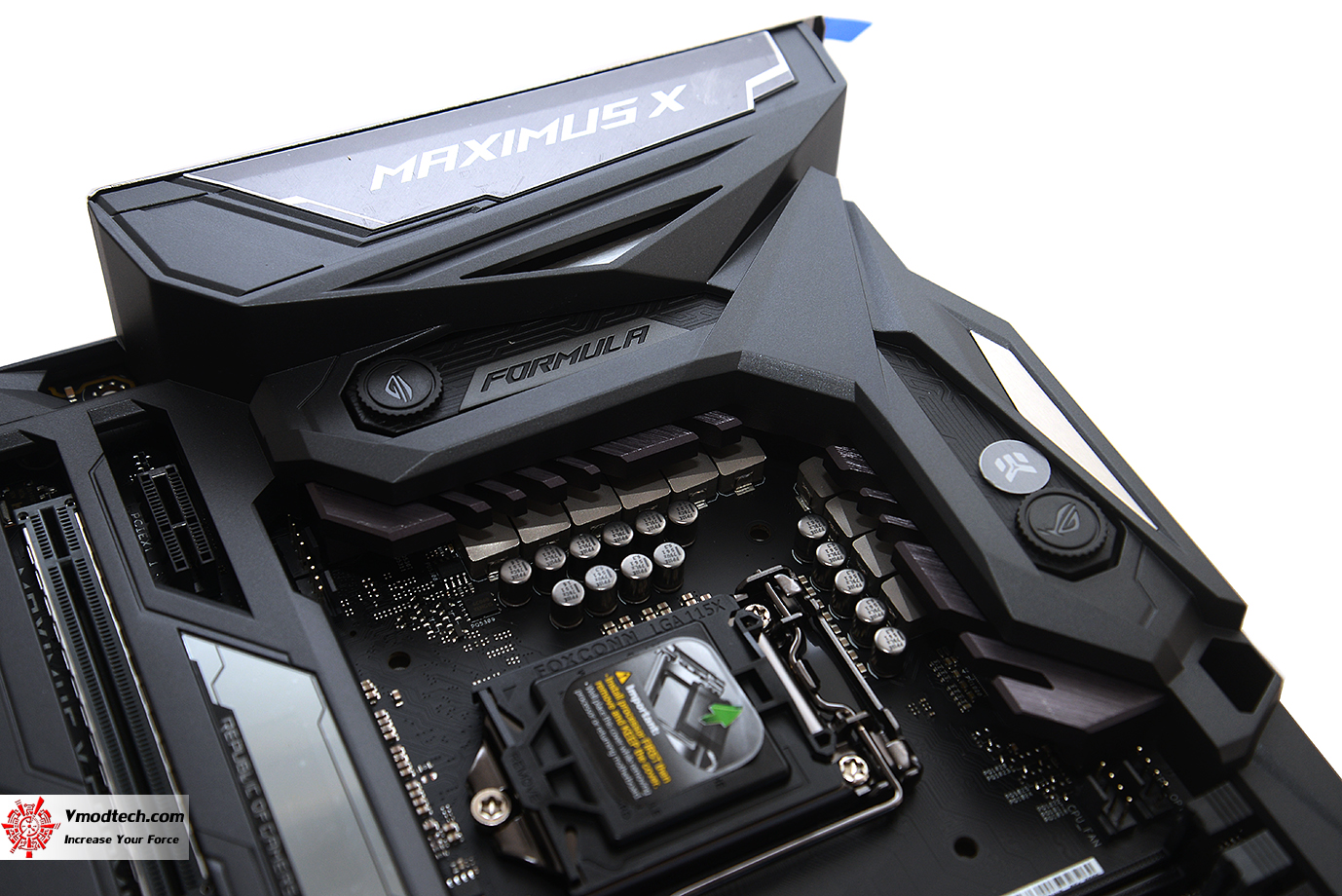

เฟสไฟทั้งหมดมี 10เฟส  DIGI+ VRM รองรับการโอเวอร์คลีอกได้อย่างเต็มประสิทธิภาพ รองรับซีพียู Intel® Socket 1151 for 8^th Generation Core^™ Processors Supports Intel® 14 nm CPU ด้านบนก็จะเป็น pre-mounted I/O shield ปกป้องอันตรายจากการใช้งานครับ

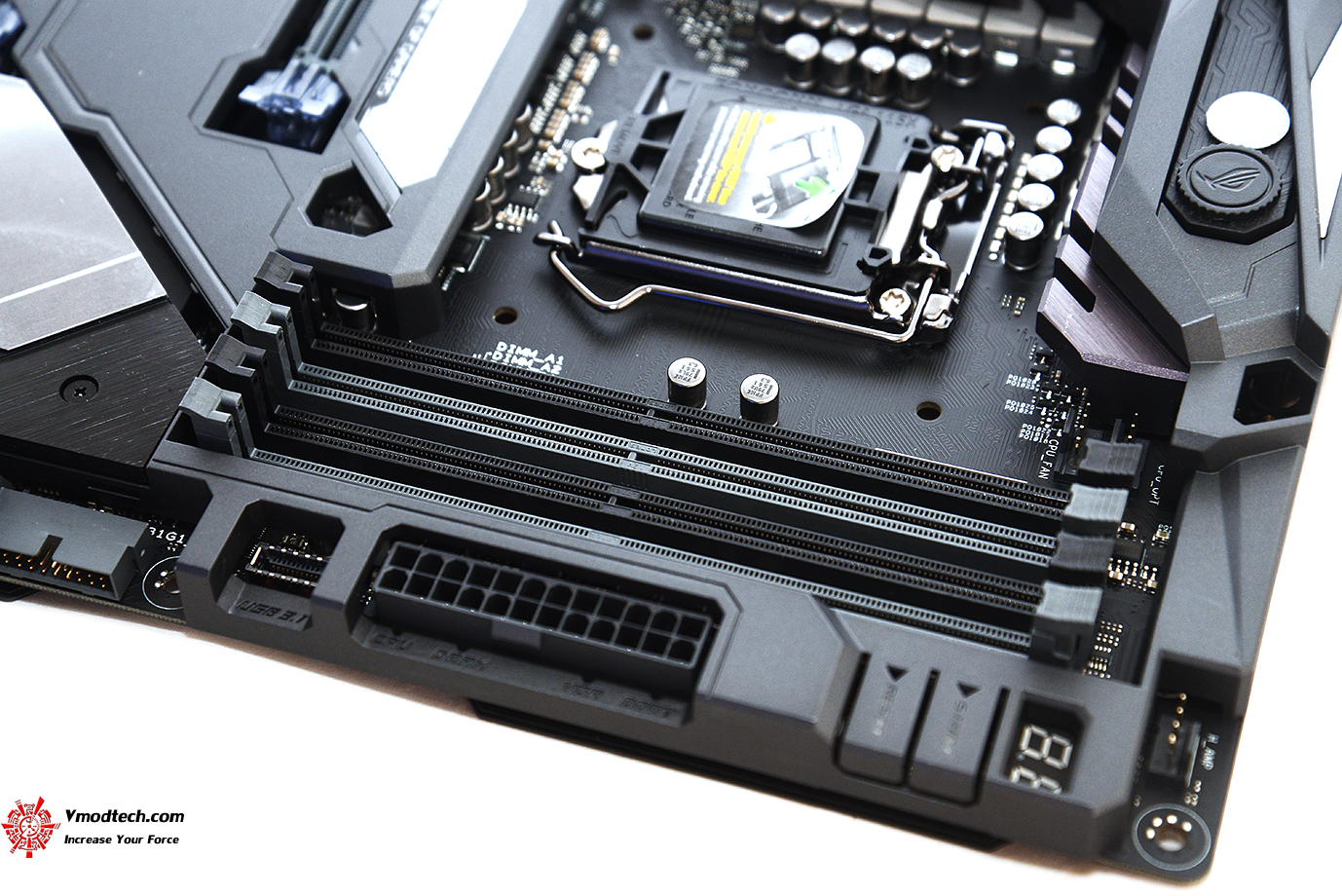

สล๊อตแรมมีทั้งหมด 4 ช่อง DDR4 รองรับแรมสูงสุด 64GB สนับสนุน 4 x DIMM, Max. 64GB, DDR4 4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory

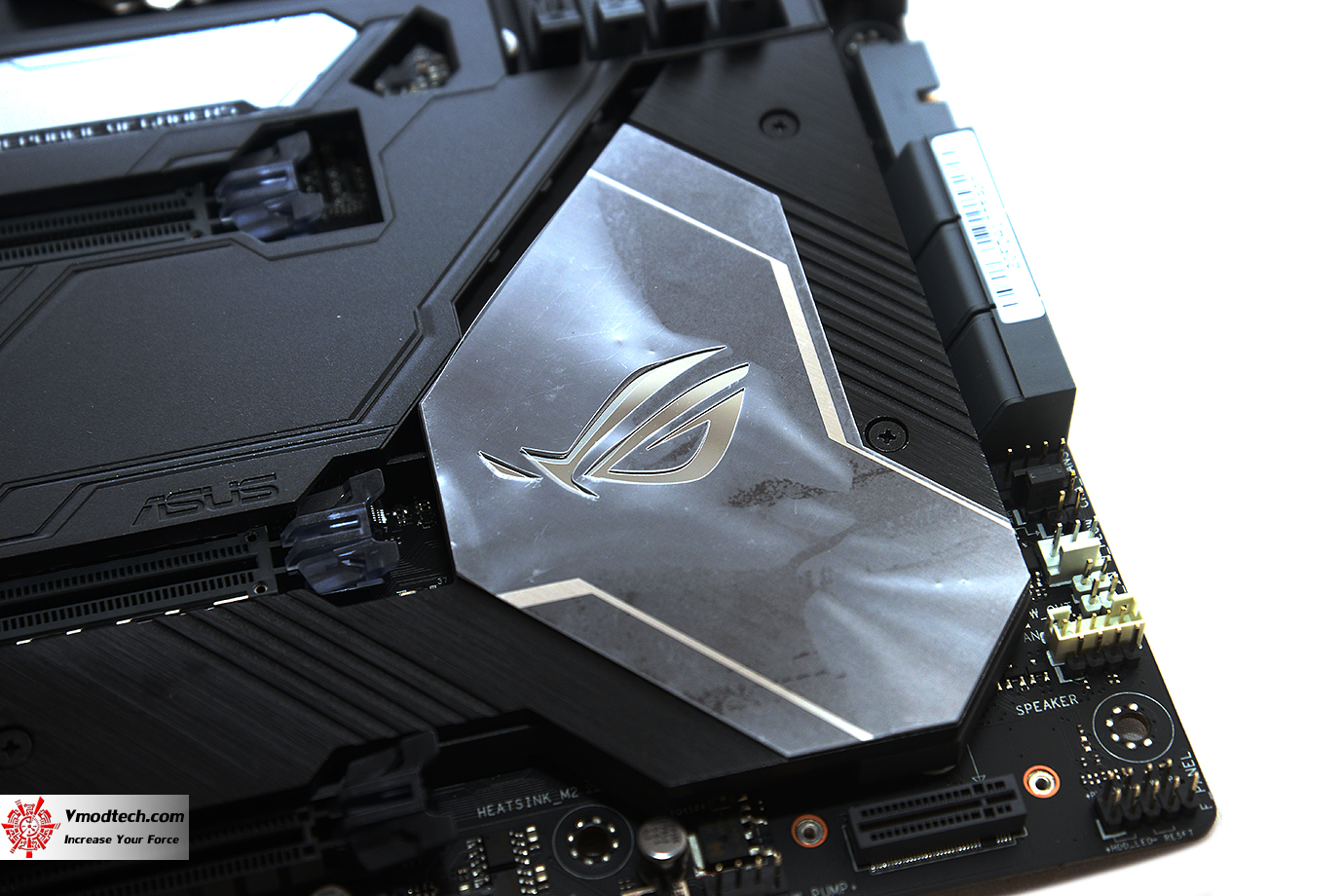

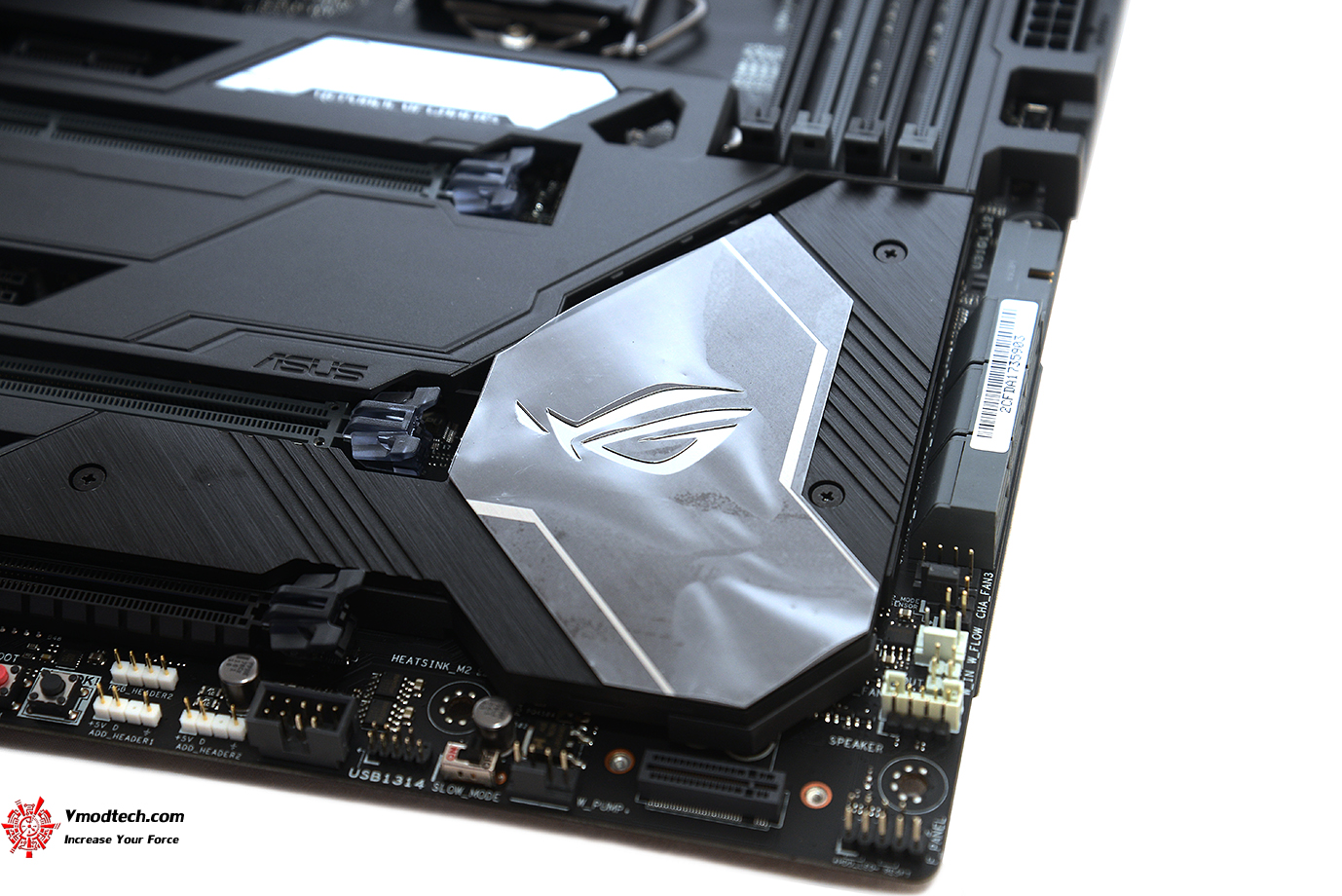

ชิบเซ็ต Intel® Z370 มีโลโก้ ROG สวยงาม

โดยตรงฮีตซิงค์จะมีไฟแสดงผล AURA SYNC RGB ให้อย่างสวยงามครับ

หน้าจอแสดงผลแบบ LiveDash OLED กับหน้าจอ OLED ที่แสดงผล CPU อุณหภูมิ ไฟเลี้ยง หรือข้อความโลโก้ต่างๆที่เป็นไฟล์ GIFซึ่งสามารถโหลดได้จากเว็บไซต์ ASUS ได้โดยตรงครับ

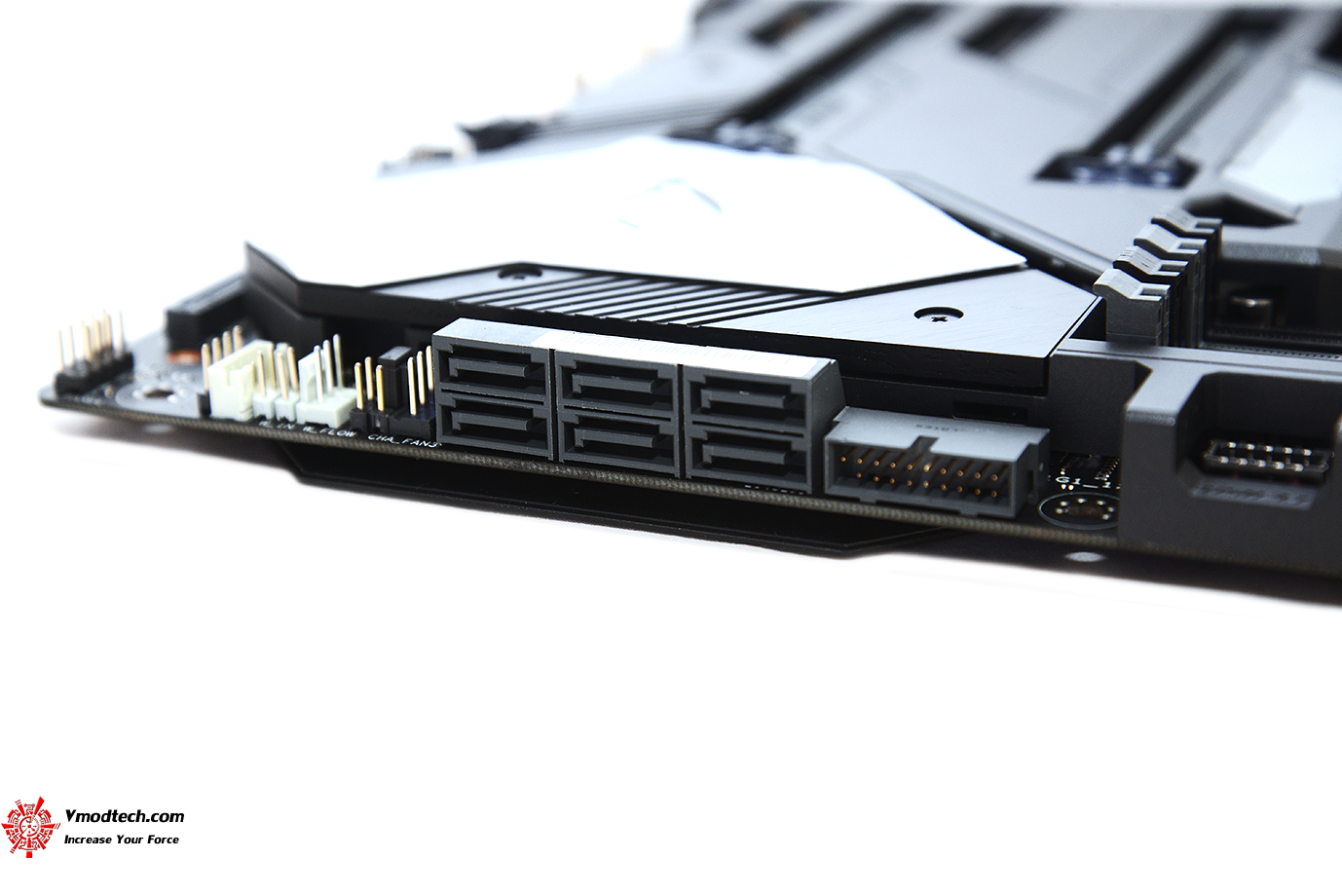

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s port(s) , 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*³

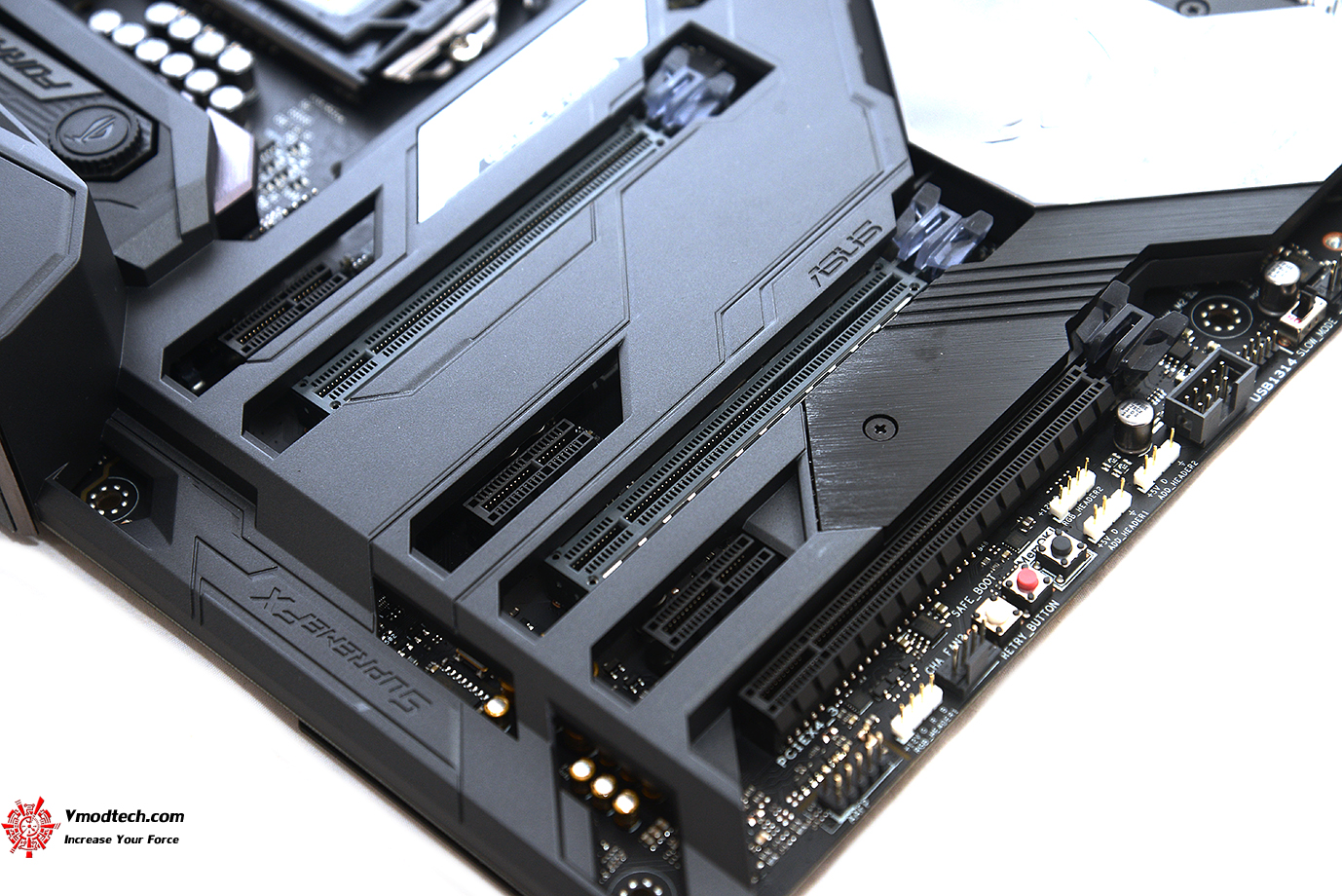

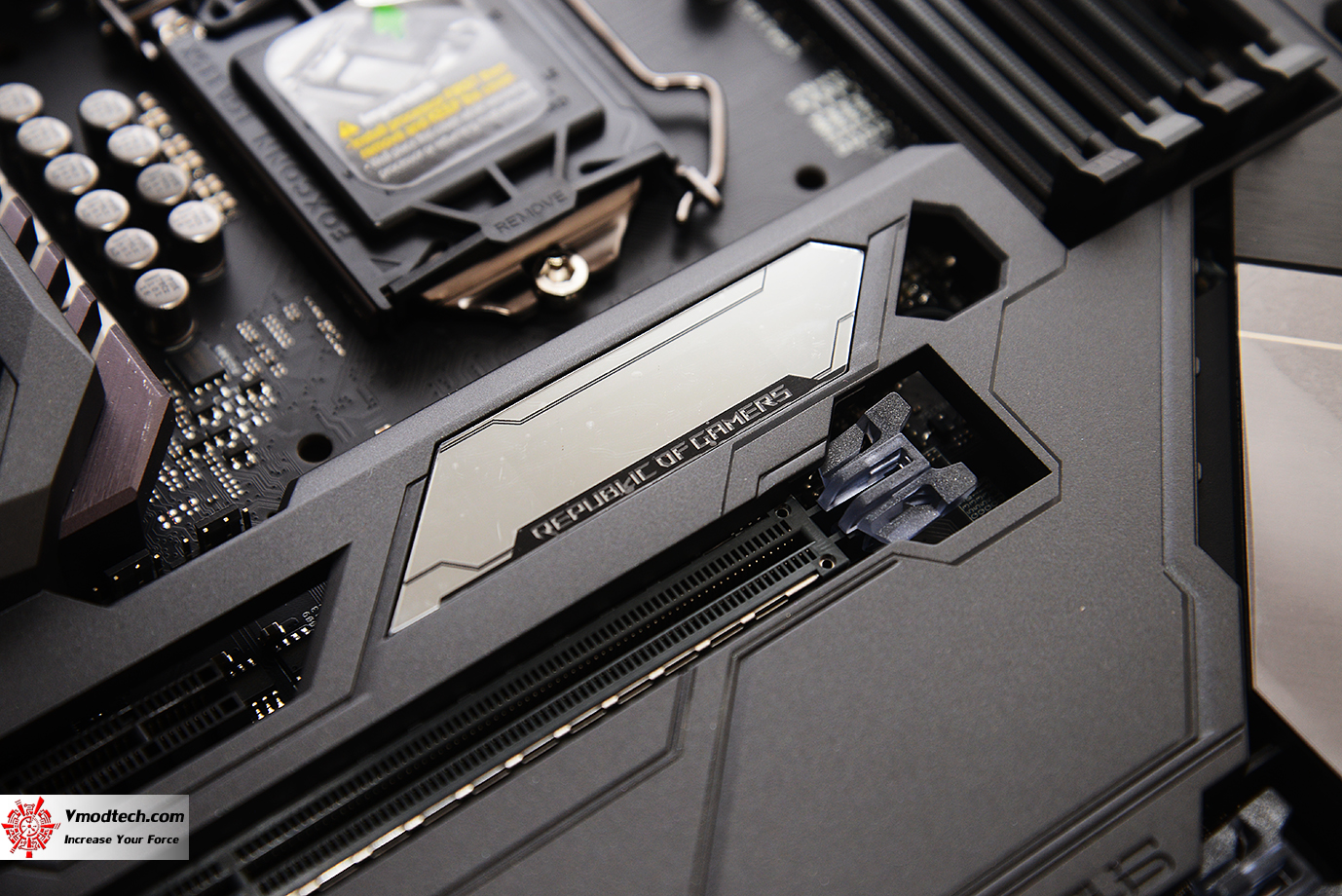

สล๊อตต่างๆ มีให้กันมาใช้ได้ครับประกอบด้วย 2 x PCIe 3.0/2.0 x16 (x16, x8/x8, or x8/x4+x4) , 1 x PCIe 3.0/2.0 x16 (x4 mode, black)  , 3 x PCIe 3.0/2.0 x1 โดยสล๊อตแรกนั้นมี ASUS SafeSlot เสริมความแข็งแกร่งให้กับสล๊อต PCIe ครับ

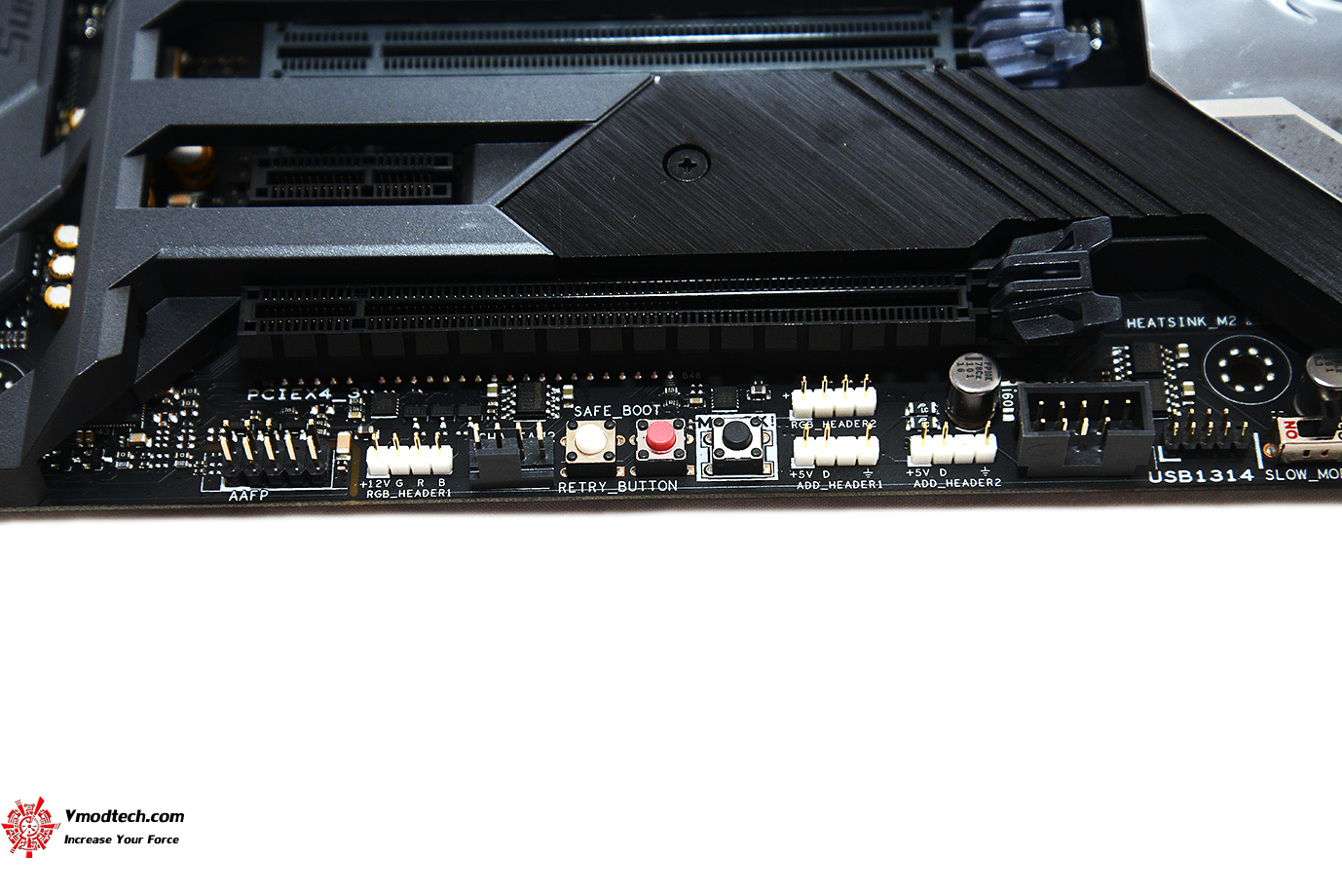

ปุ่ม RETRY , SAFE BOOTS , MEMOK ก็มีมาให้แบบครบๆเอาใจขา OC จริงๆ

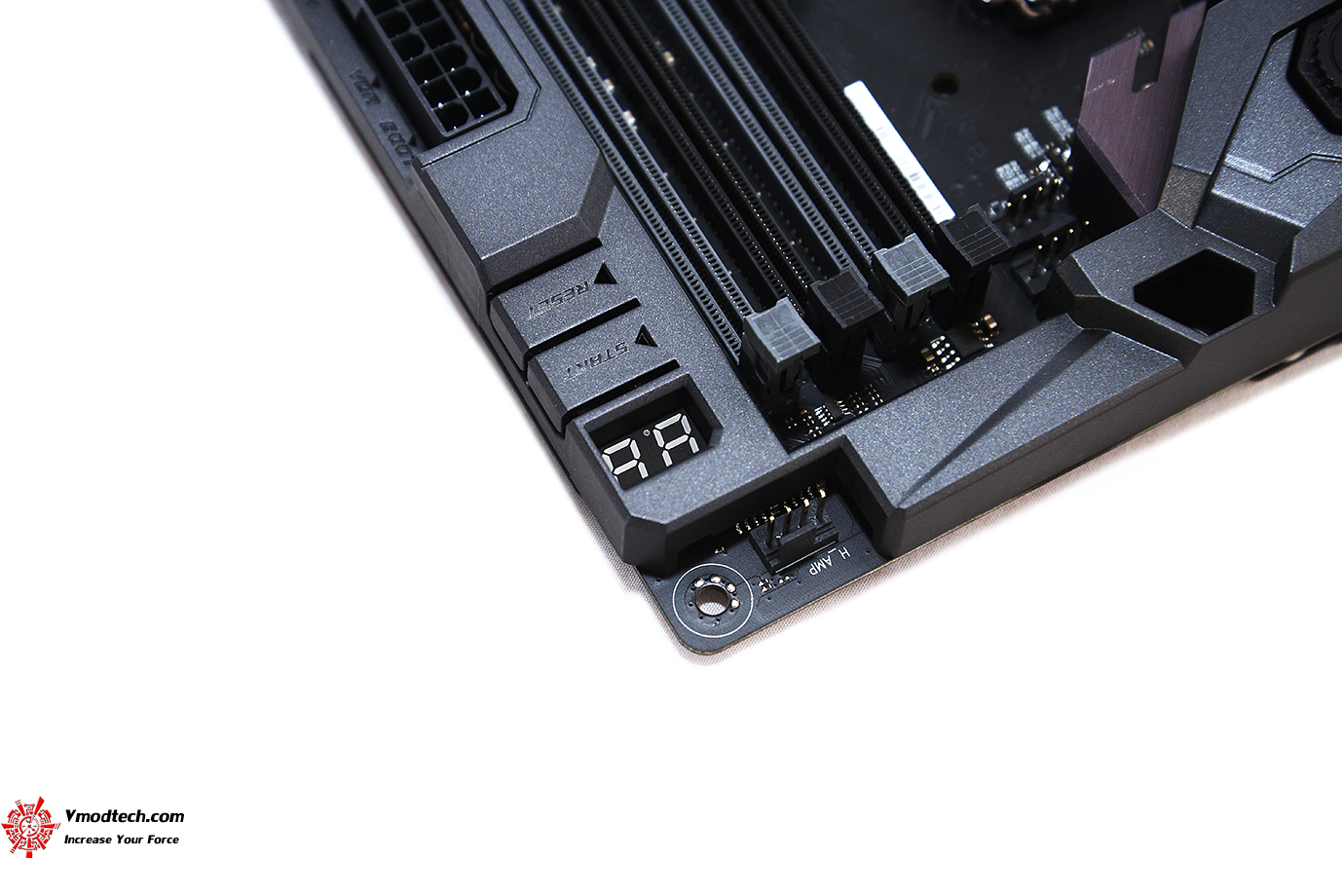

ปุ่ม POWER และ RESET พร้อมไฟ DEBUG โค๊ดก็มีมาให้ใช้งานแบบครบถ้วน

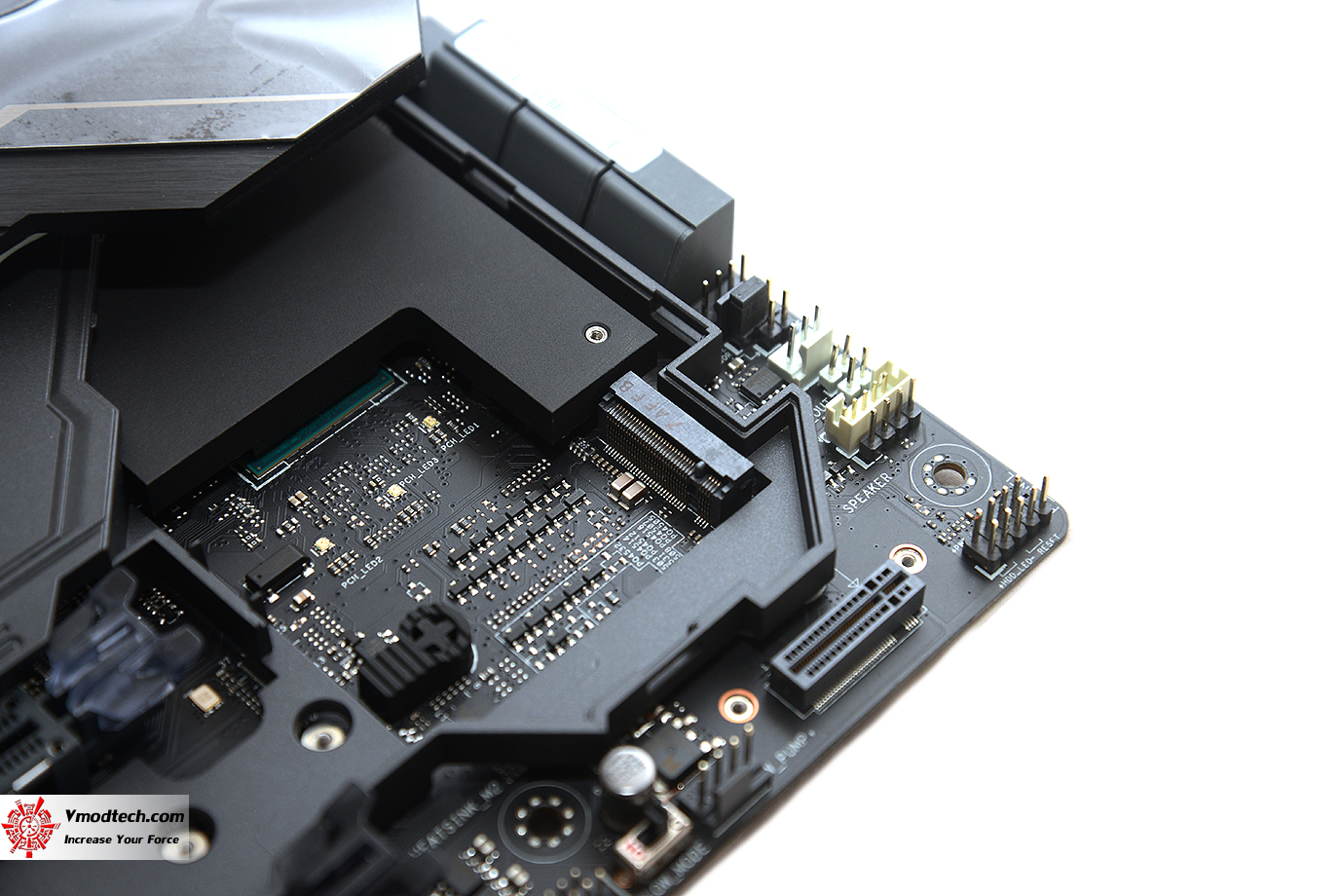

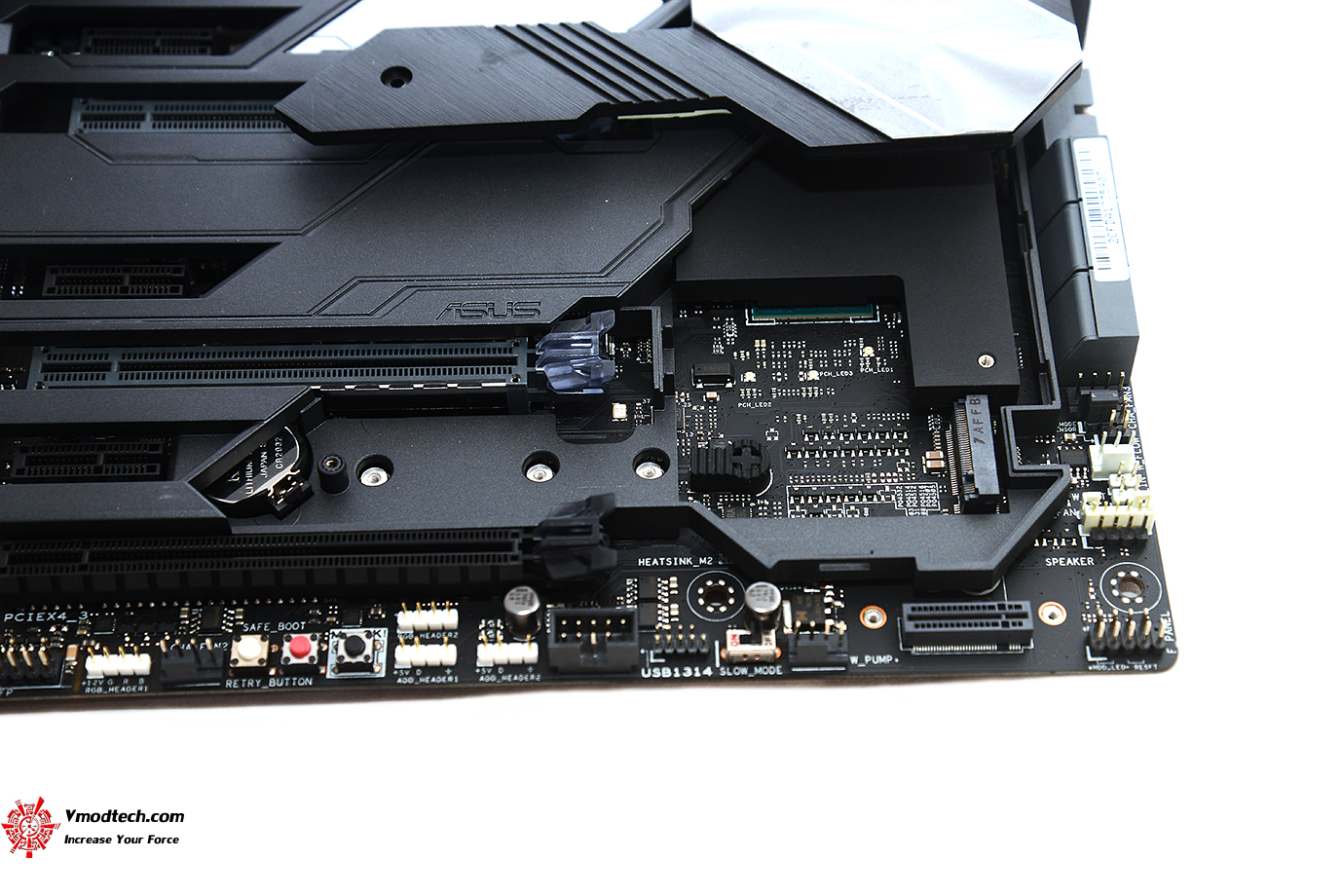

ฮีตซิงค์ชิบเซ็ตสามารถจะถอดอัพเกรด M.2 HEATSINK ได้ครับ

ใส่ M.2 แล้วก็จะเป็น M.2 HEATSINK ระบายความร้อนได้อย่างสบายๆ ความเร็วไม่มีตกครับวิ่งเต็มแน่นอน

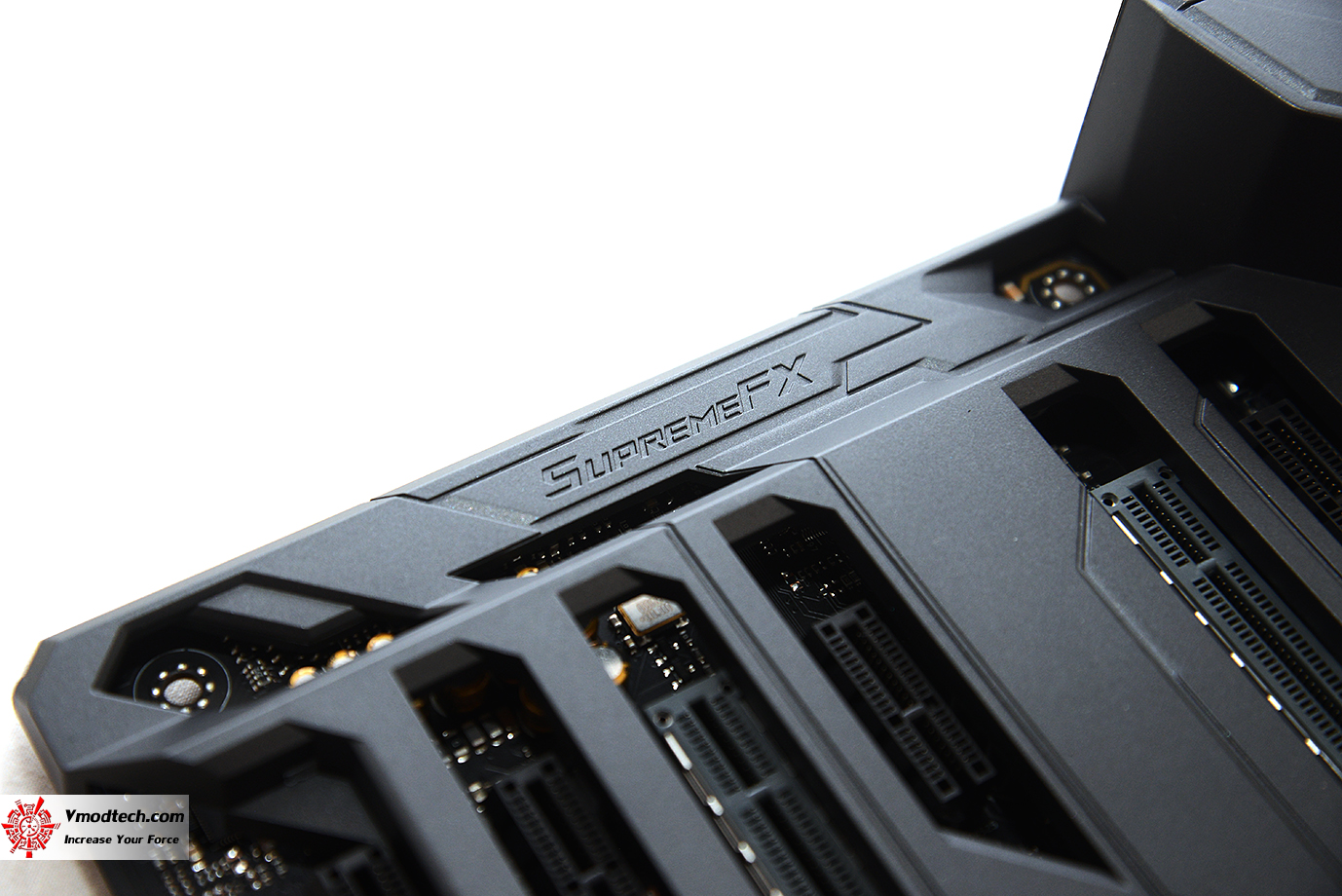

ระบบเสียงเป็น SupremeFX พร้อมเทคโนโลยี Sonic Studio III พร้อมจัดเต็มให้คอเกมส์มิ่งแบบเต็มๆครับ

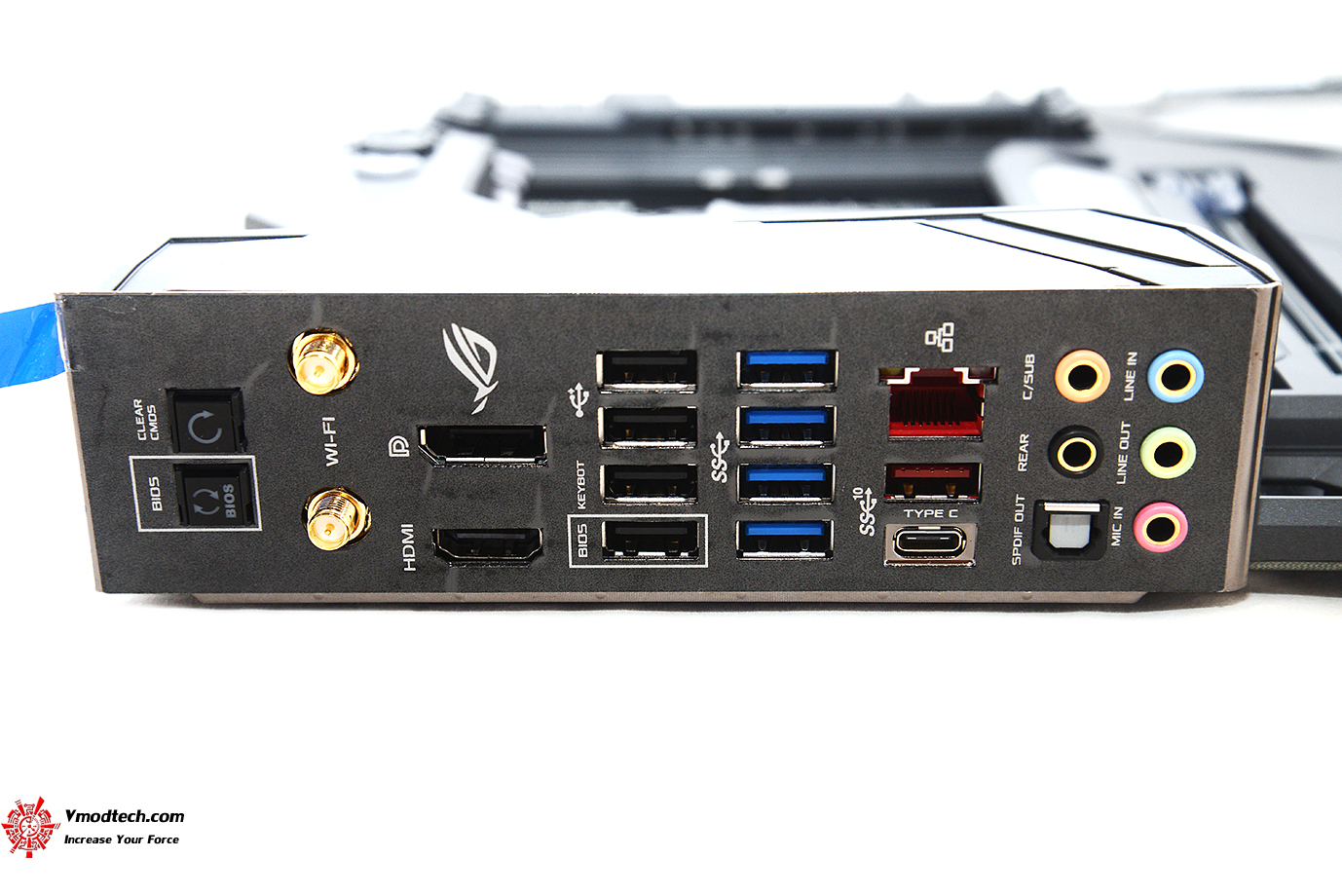

มาดูพาแนลด้านหลังเป็น pre-mounted I/O shield ประกอบด้วย -1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s)  ,1 x USB 3.1 Gen 2 (red)Type-A  , 1 x USB 3.1 Gen 2 (black)USB Type-CTM , 4 x USB 3.1 Gen 1 (blue)  , 4 x USB 2.0 , 1 x Optical S/PDIF out  , 5 x Audio jack(s)  , 1 x Clear CMOS button(s)  , 1 x USB BIOS Flashback Button(s)  , 1 x ASUS 2x2 Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.2 module

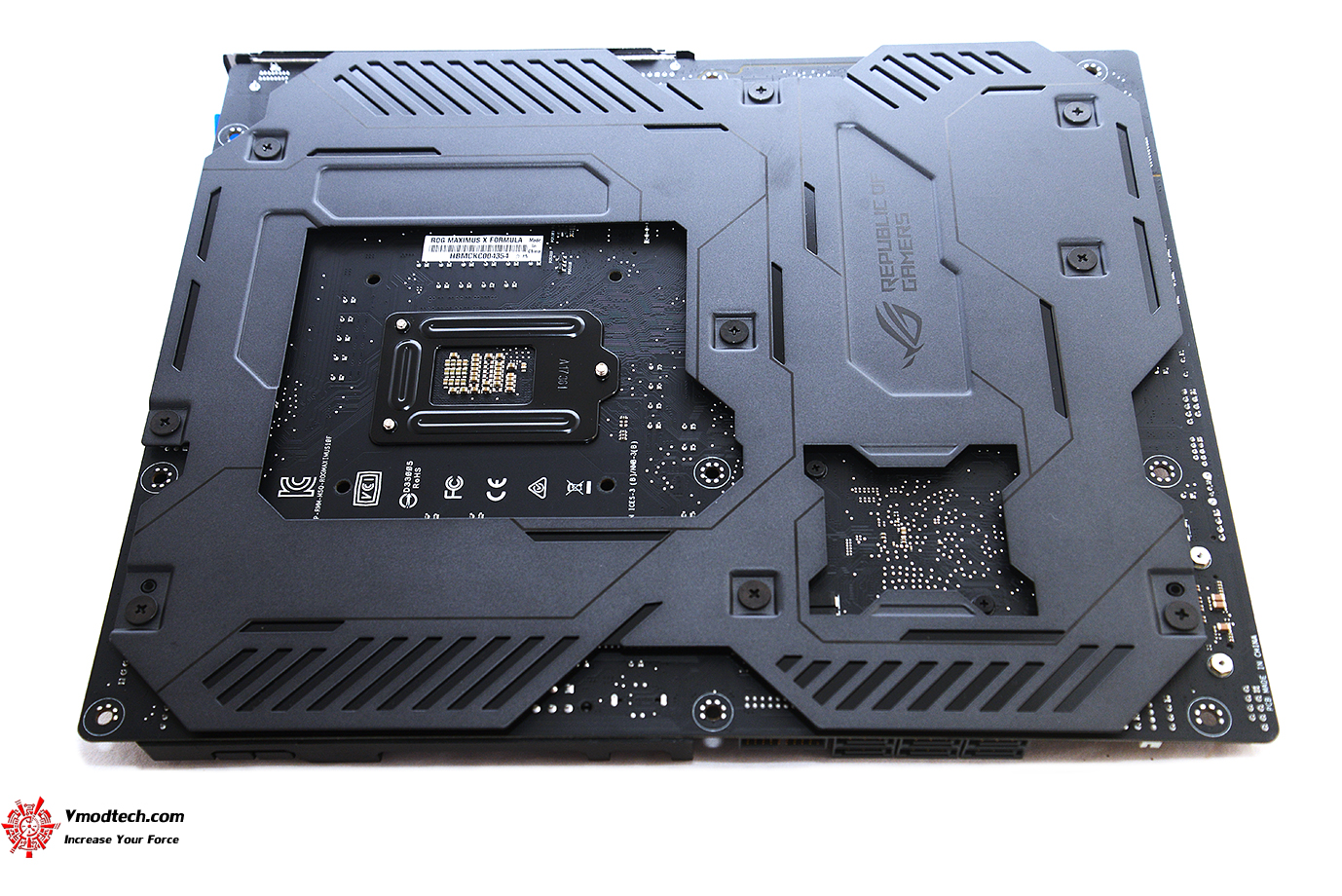

PCB ด้านหลังสีดำสนิทครับ พร้อมชุดป้องกัน ROG Armor ที่ป้องกันอันตรายและฝุ่นละอองด้วยนั่นเองครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
