ASUS ROG MAXIMUS XIII EXTREME Appearance

dsc_1202

ตัวกล่องเมนบอร์ด ASUS ROG MAXIMUS XIII EXTREME มาในแนวสีดำสนิทตามสไตล์ ROG MAXIMUS ซึ่งแทบไม่แตกต่างจากรุ่นก่อนเลยครับ

dsc_1206

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_1223

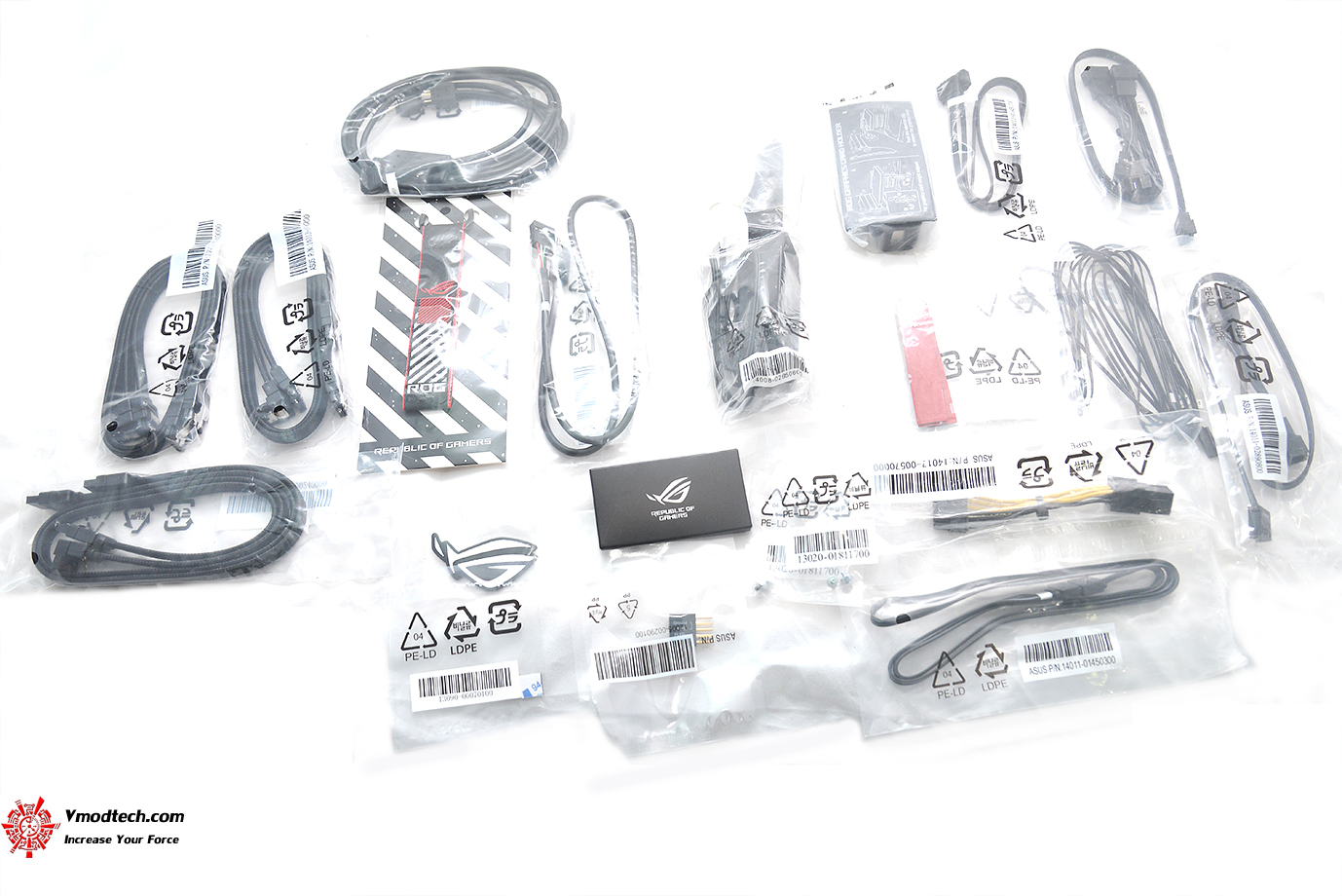

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

Cables 1 x 1-to-3 ARGB splitter cable 2 x 1-to-4 fan splitter cable 1 x RGB extension cable 3 x ROG weave SATA 6G cables 1 x 3-in-1 Thermistor cables pack ROG Fan Controller 1 x ROG Fan Controller 1 x Fan EXT PWR cable 1 x ARGB input cable 1 x USB input cable 1 x ROG Fan Controller 3M Mounting tape 1 x Fan Controller manual ROG DIMM.2 with Heatsink 1 x ROG DIMM.2 with heatsink 1 x M.2 pad for ROG DIMM.2 2 x M.2 screw package for ROG DIMM.2

dsc_1219

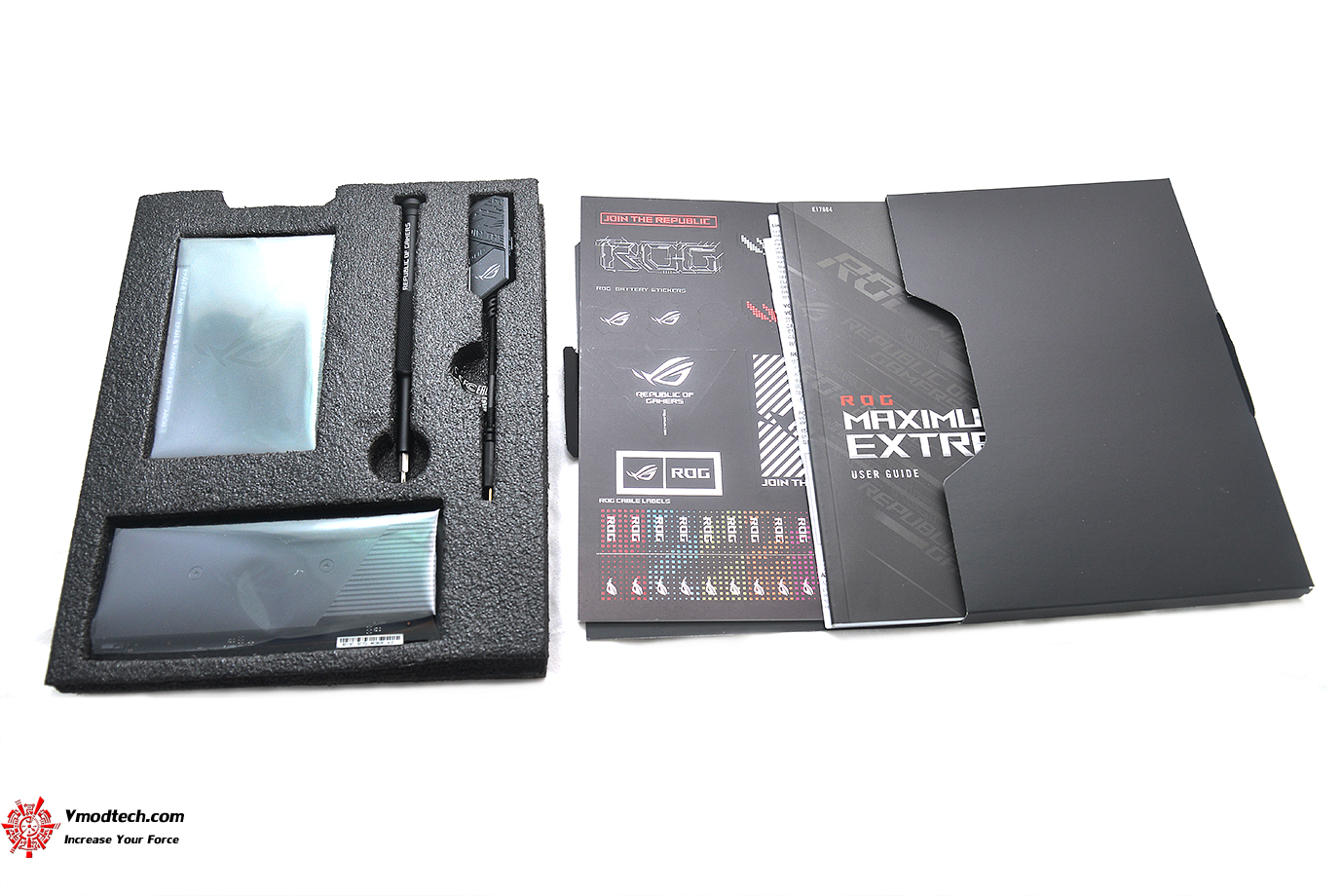

Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Q-connector 1 x ROG CLAVIS DAC 1 x ROG key chain 1 x ROG logo plate stickers 1 x ROG screwdriver 1 x ROG stickers 1 x ROG thank you card 1 x ROG Graphics card holder Installation Media 1 x USB drive with utilities and drivers Documentation 1 x User manual

dsc_1250

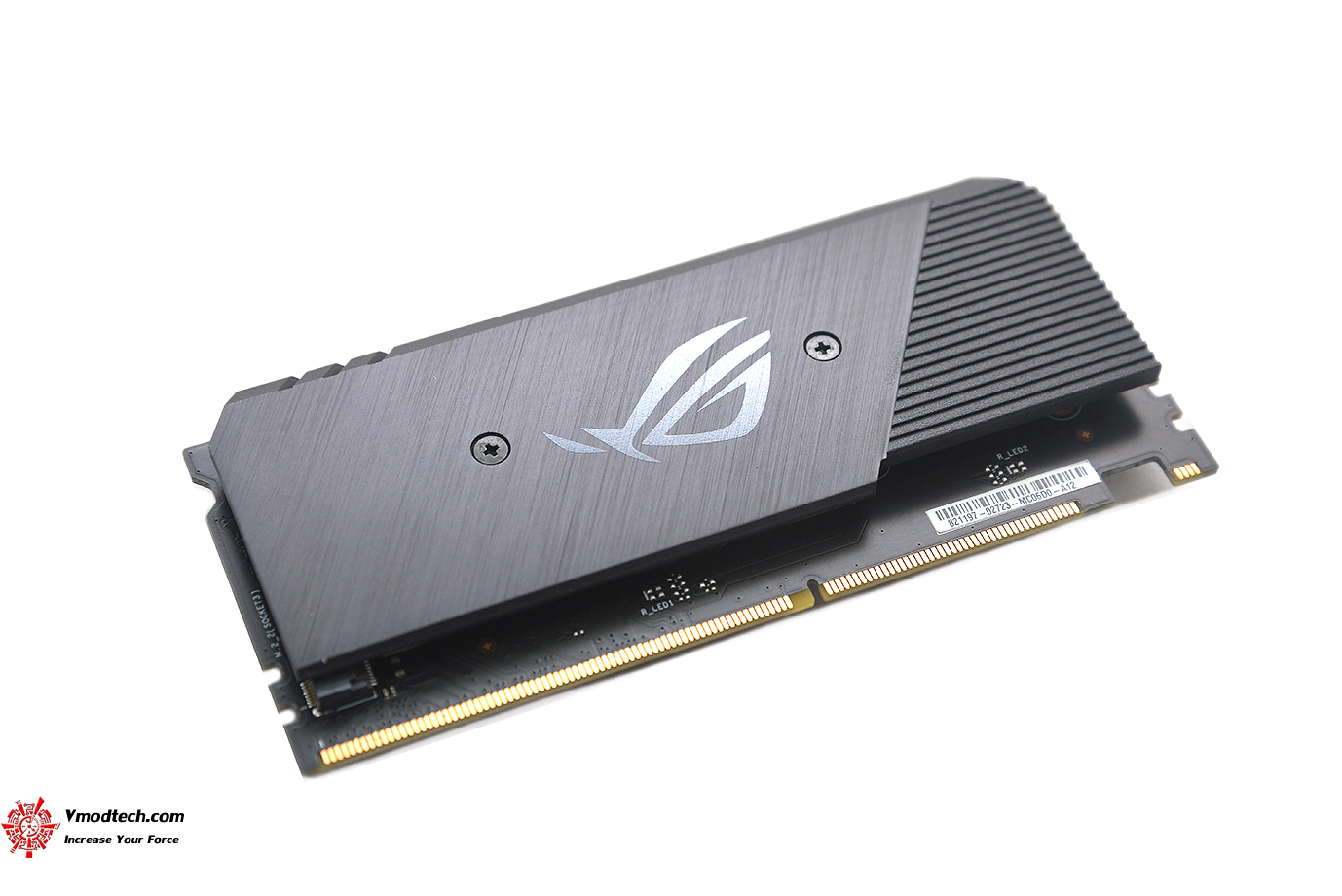

อุปกรณ์เสริมที่ให้มา ROG DIMM.2 ที่อัพเกรดติดตั้ง M.2 SSD เพิ่มเติมกันได้ครับ

dsc_1231

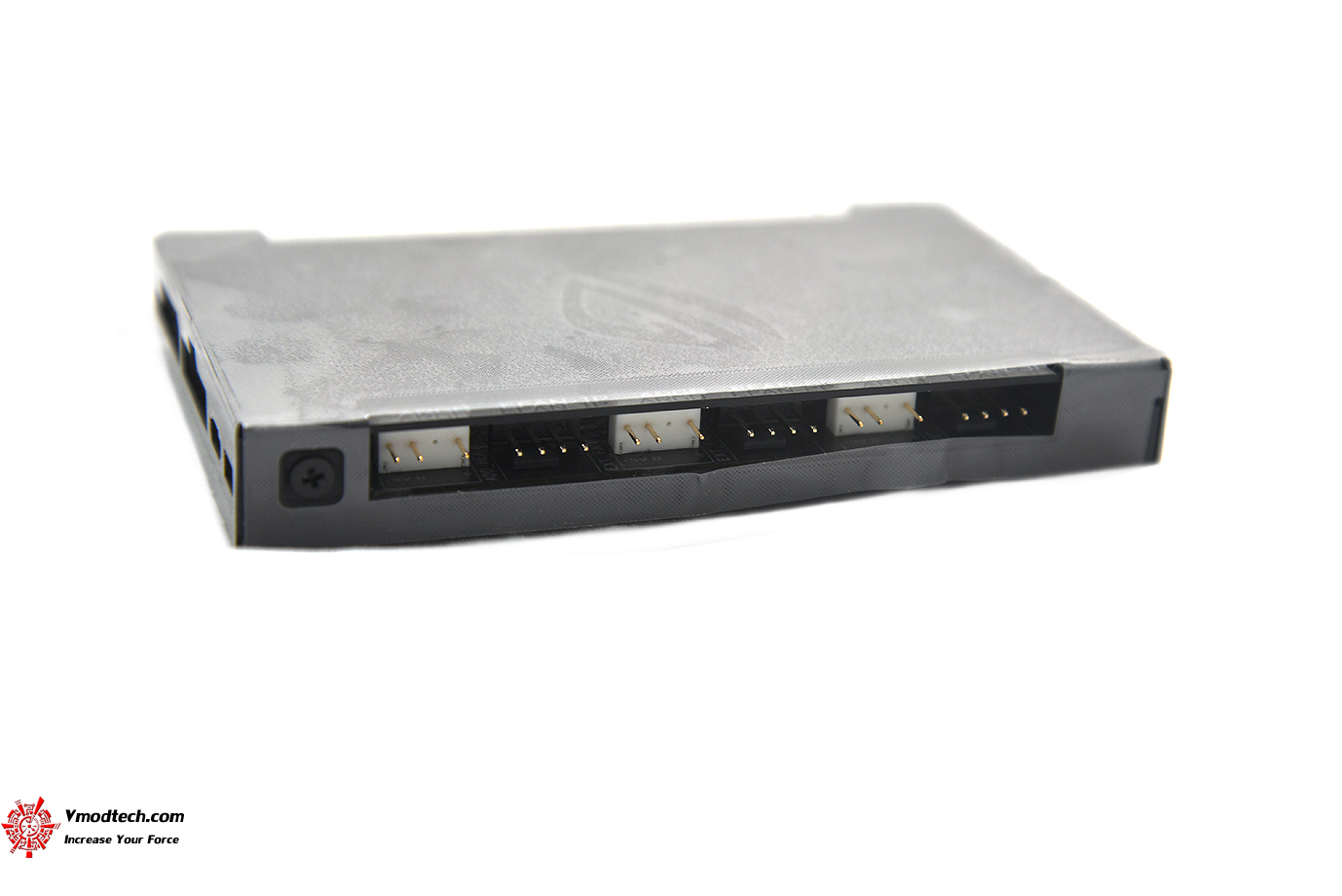

ROG Fan Controller ที่ออกแบบมาสำหรับคนที่จะ DIY ชุดพัดลมต่างๆ ในการติดตั้งเสริมครับ

dsc_1255

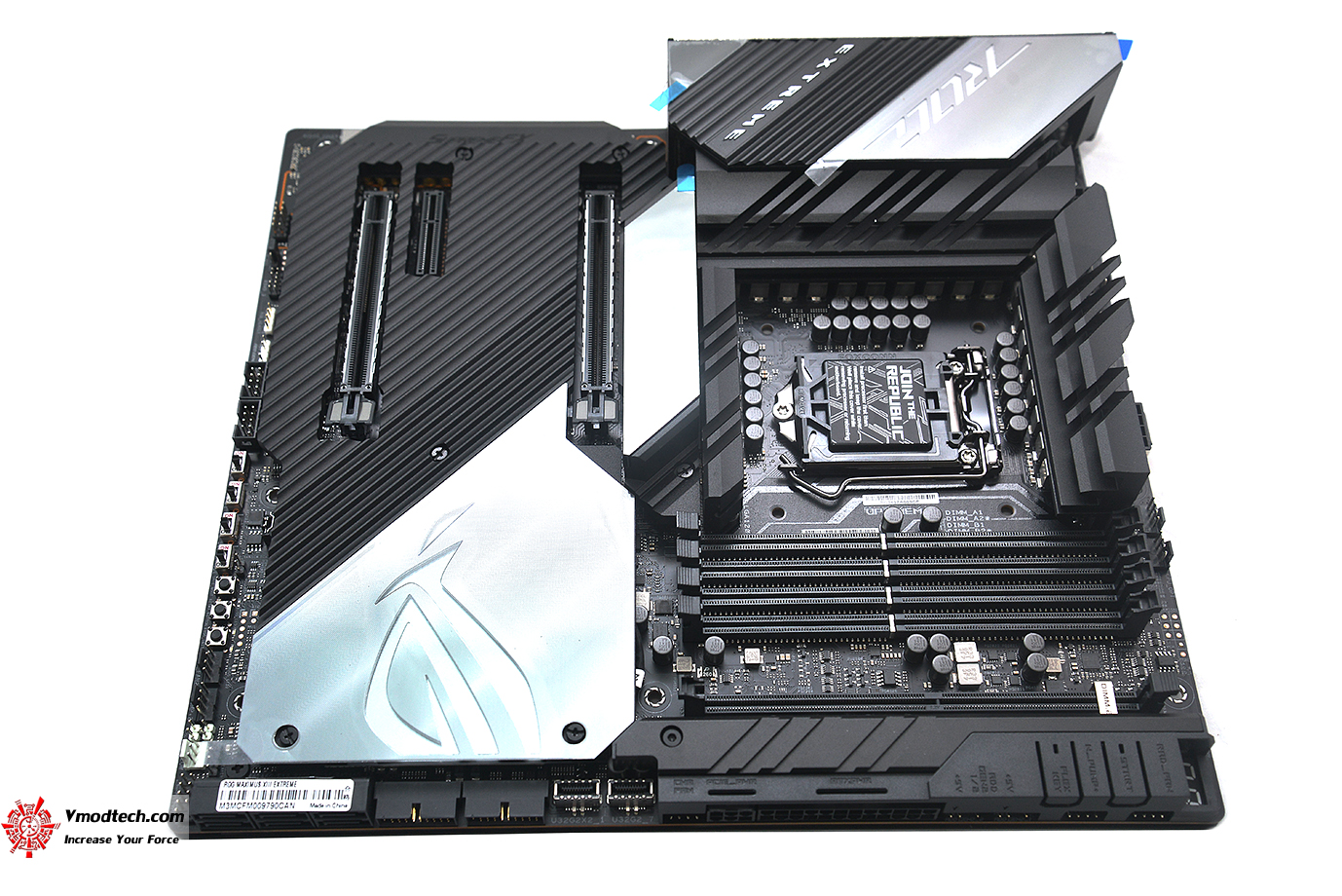

เมนบอร์ด ASUS ROG MAXIMUS XIII EXTREME นั้นใหญ่โตดีไซน์สวยงามอลังการเน้นความเป็น ROG MAXIMUS เอาไว้อย่างลงตัว

dsc_1259

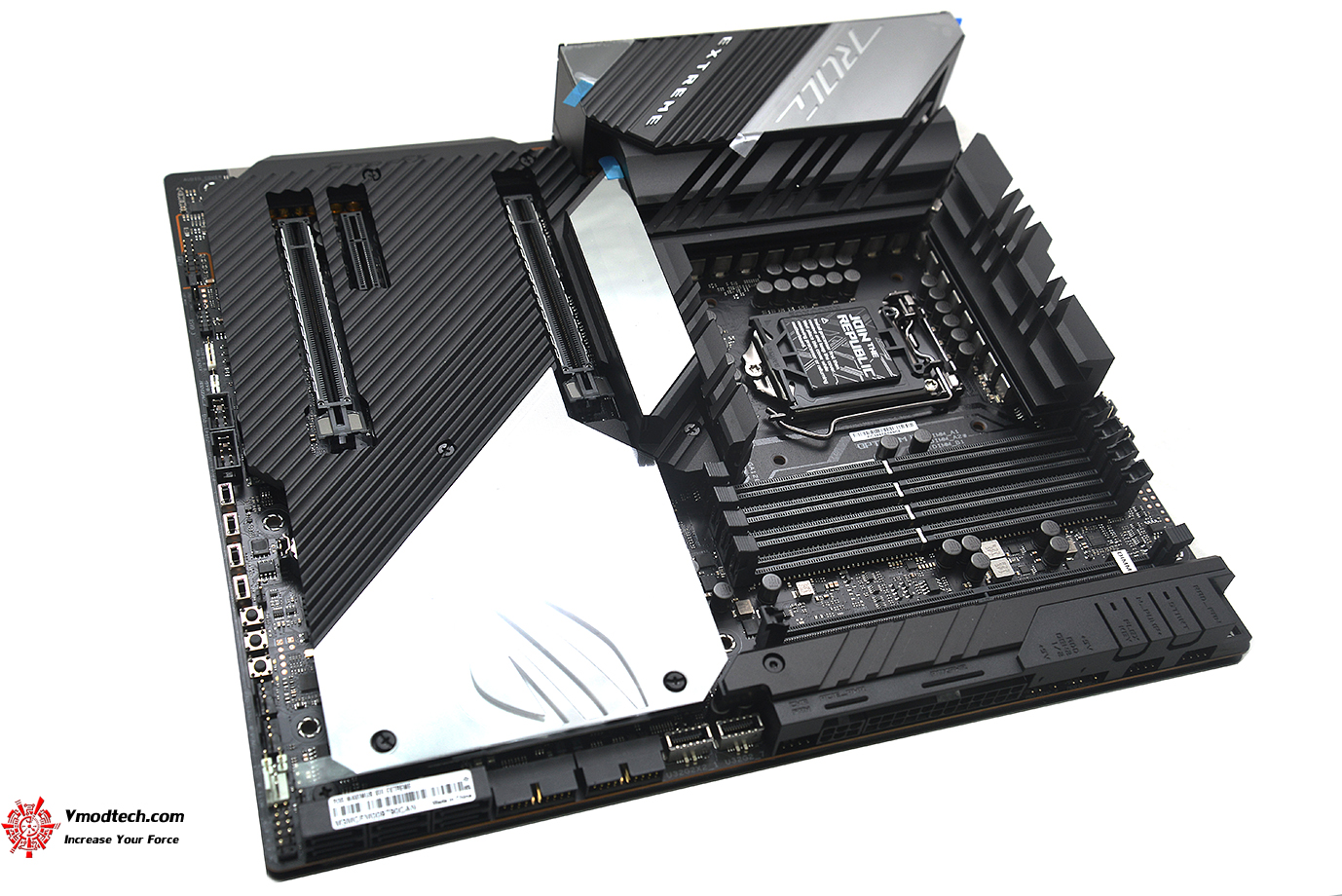

ตัวเมนบอร์ดนั้นรองรับการ DIY ได้อย่างเต็มรูปแบบ พร้อมช่องเชื่อมต่อต่างๆ อย่างมากมายครับ

dsc_1263

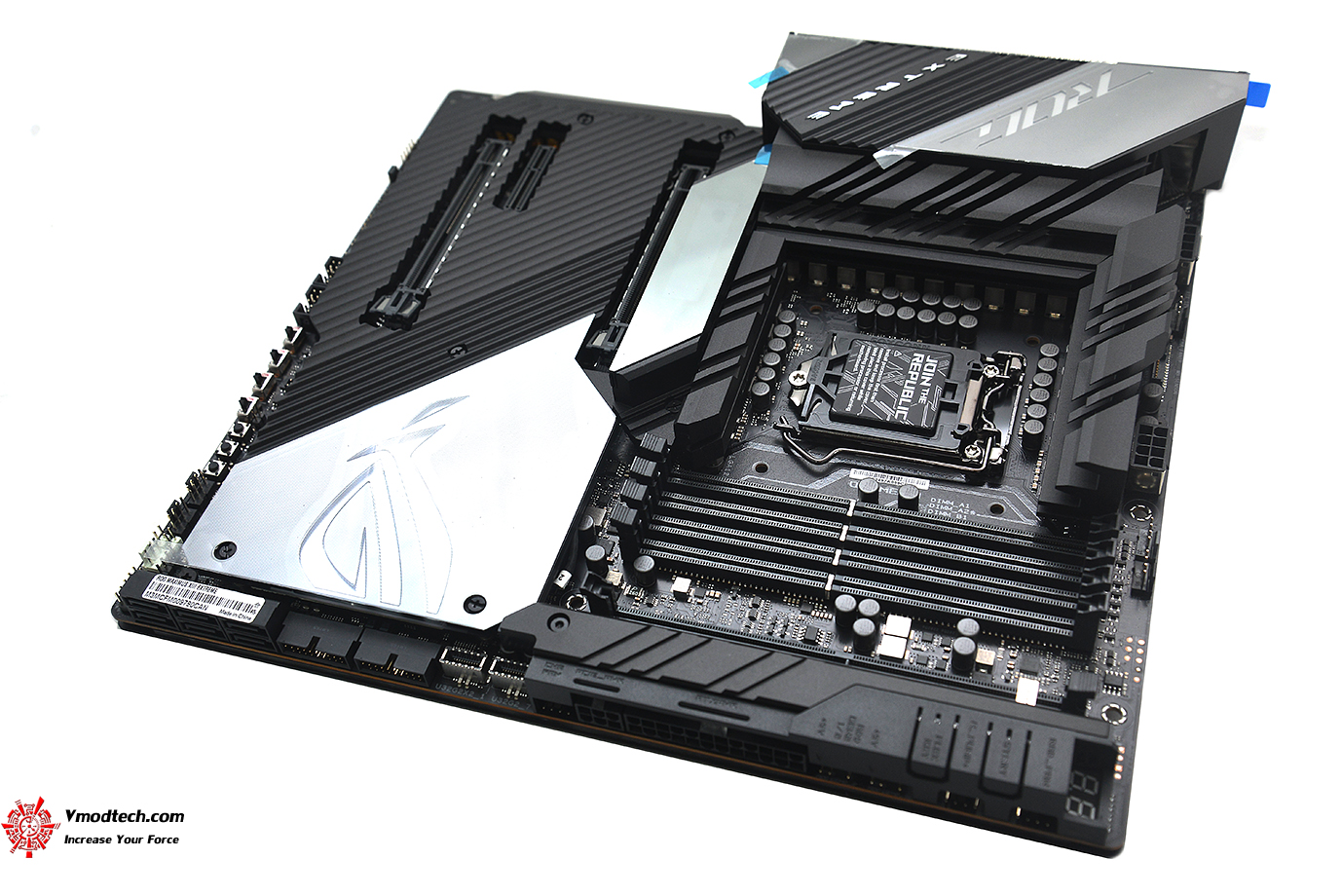

ขนาดเมนบอร์ด Extended ATX 30.5cm x 27.7cm (EATX)

dsc_1272

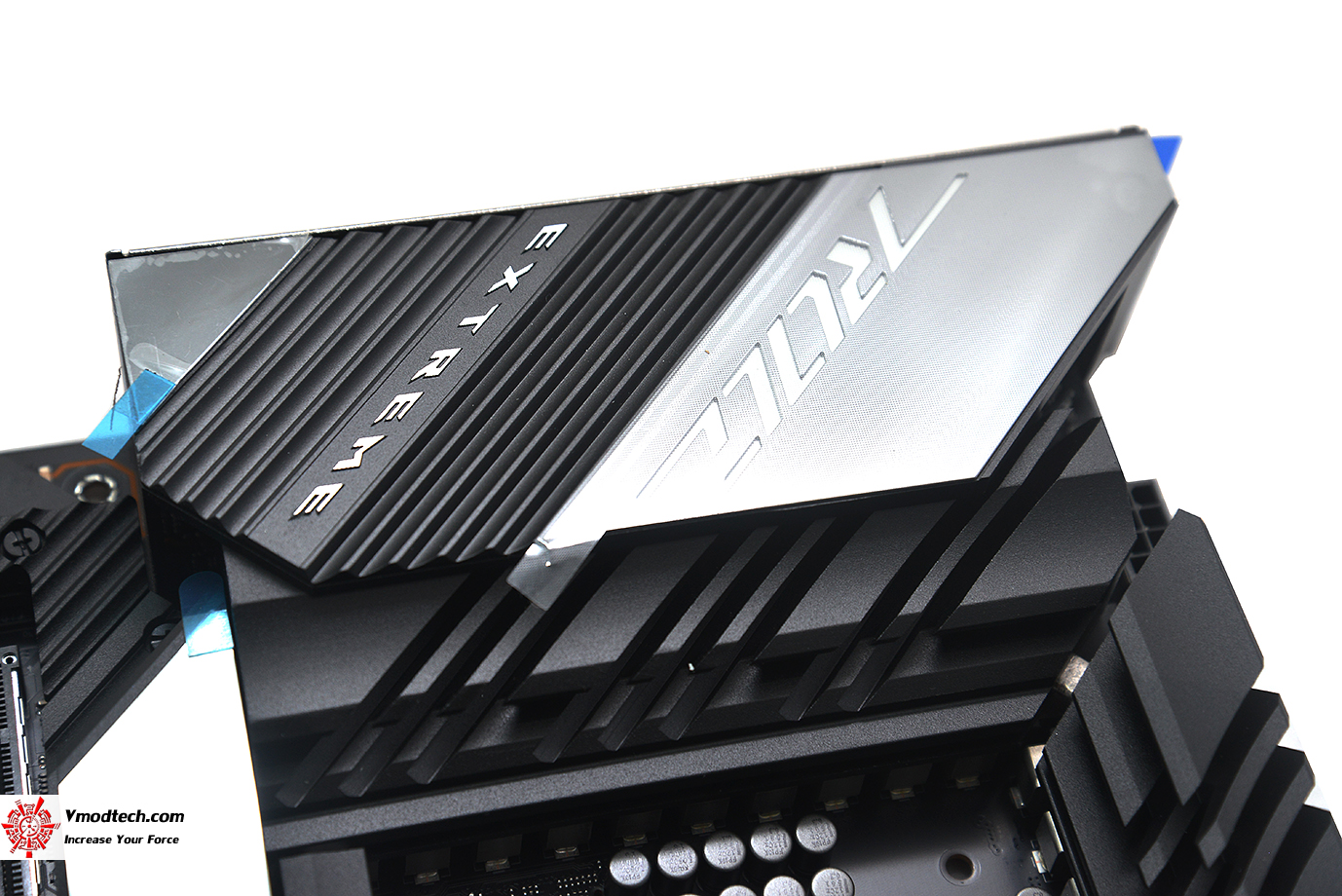

ด้านบนก็เป็นฮีตซิงค์ภาคจ่ายไฟแบบ VRM HEATSINK & ALUMINUM I/O SHROUD ที่มีภาคจ่ายไฟแบบ VRM 18+2 POWER STAGES ขนาดใหญ่พร้อมชุดไฟ RGB และโลโก้ดูสวยงามโดดเด่นอย่างมาก

dsc_1281

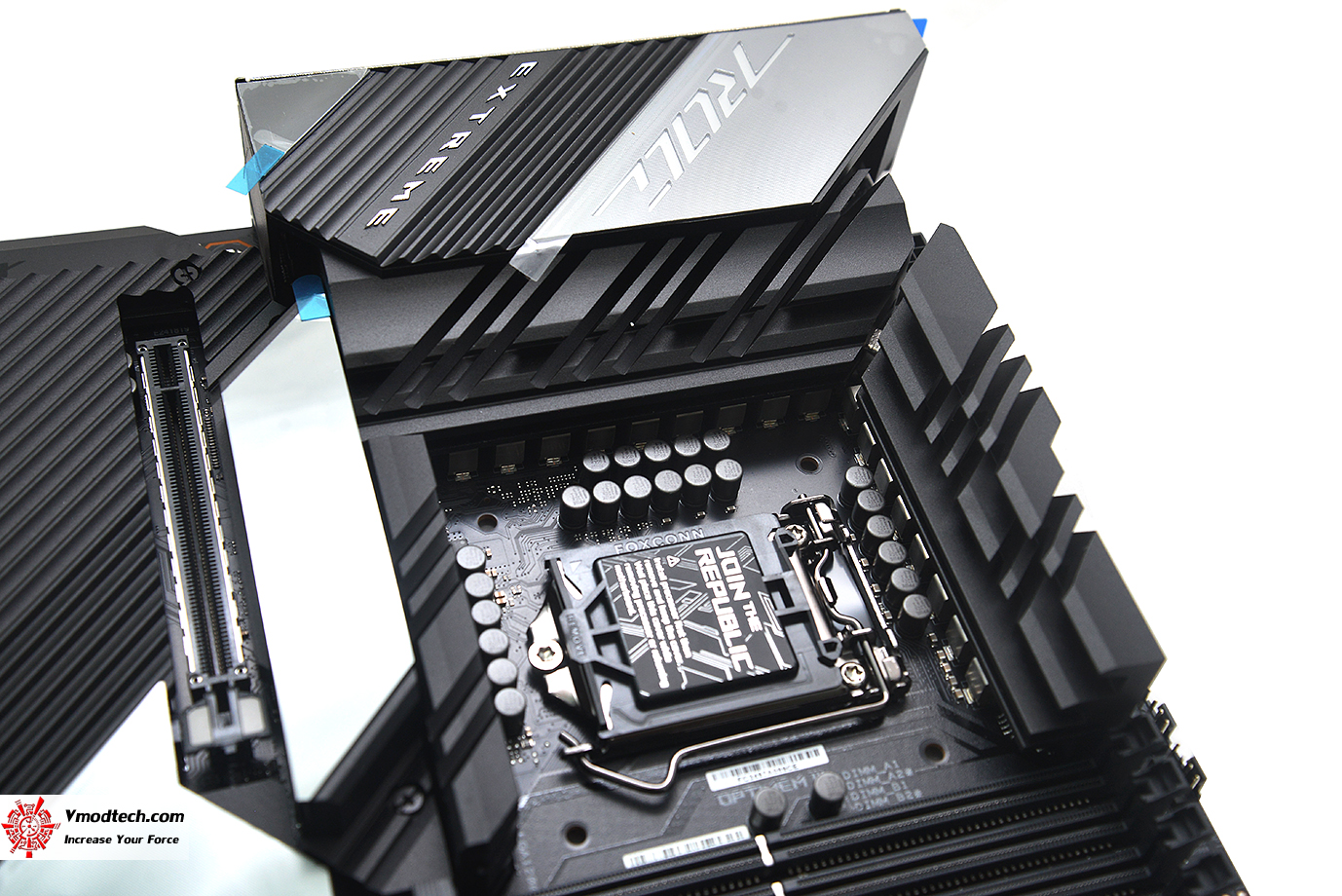

ตัวฮีตซิงค์ทำมาจากอลูมิเนียม พร้อมด้วย Patented ROG Pre-Mounted I/O Shield ให้อย่างดี พร้อมฮีตซิงค์ HEATSINK & ALUMINUM I/O SHROUD ถ่ายเทความร้อนได้อย่างดีเยี่ยม หมดปัญหาเรื่องความร้อนของภาคจ่ายไฟไปได้เลยครับ

dsc_1349

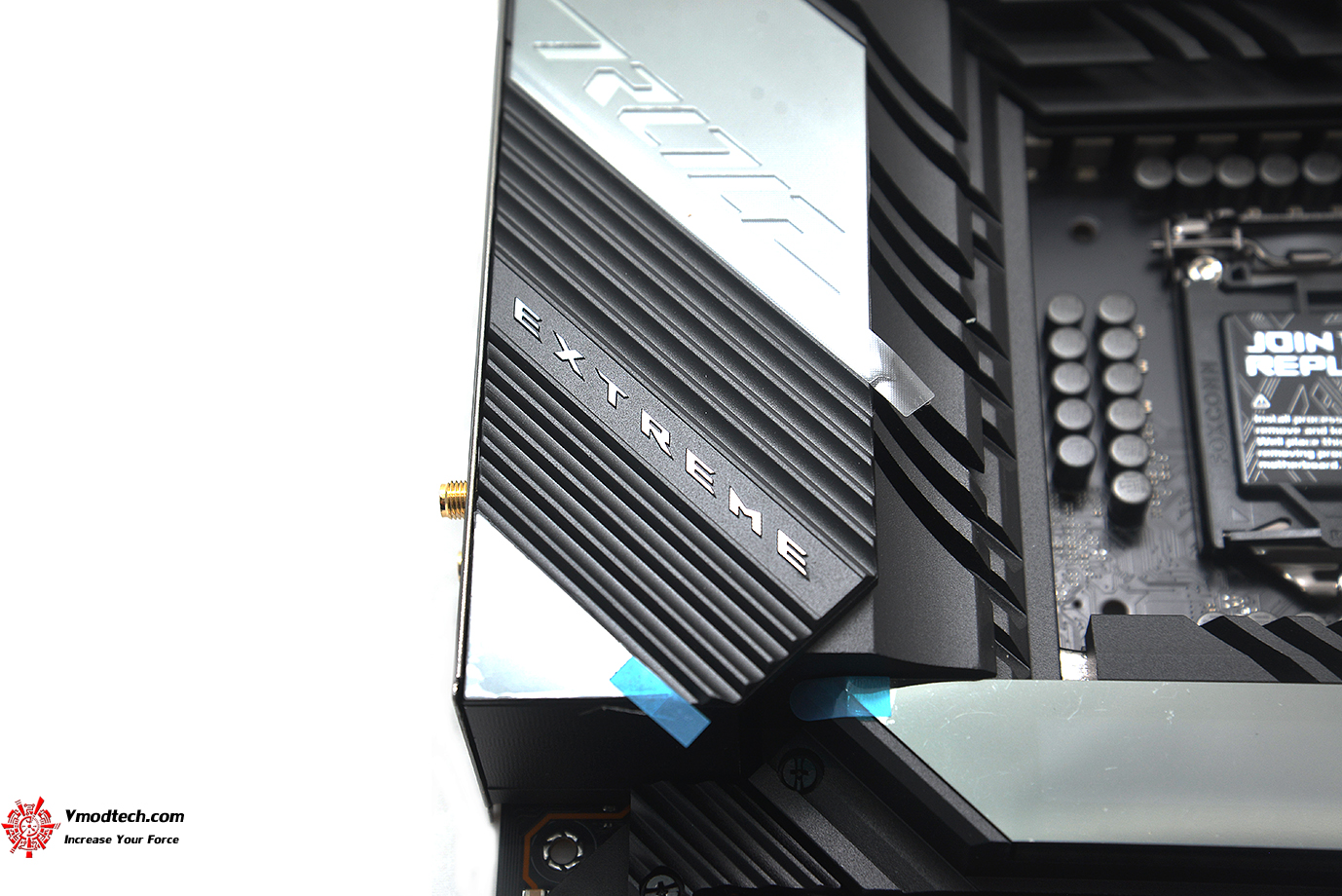

โลโก้ EXTREME ด้านบนพร้อมไฟ RGB แบบ SHROUD I/O (RGB)  แสดงผลการทำงาน

dsc_1311

ตัวเมนบอร์ดด้านหน้ามีไฟ RGB แสดงผลอย่างสวยงามพร้อมช่องเชื่อมต่อต่างๆ มากมายเลยครับ

dsc_1268

ใช้ซ๊อกเก็ต Intel® Socket LGA 1200 รองรับหน่วยประมวลผล Intel® Core™ Pentium® Gold , Celeron® 11th Gen และ 10th Gen Intel Core, ในรุ่นที่ 10 และรุ่นที่ 11 ได้อย่างครบถ้วน

dsc_1300

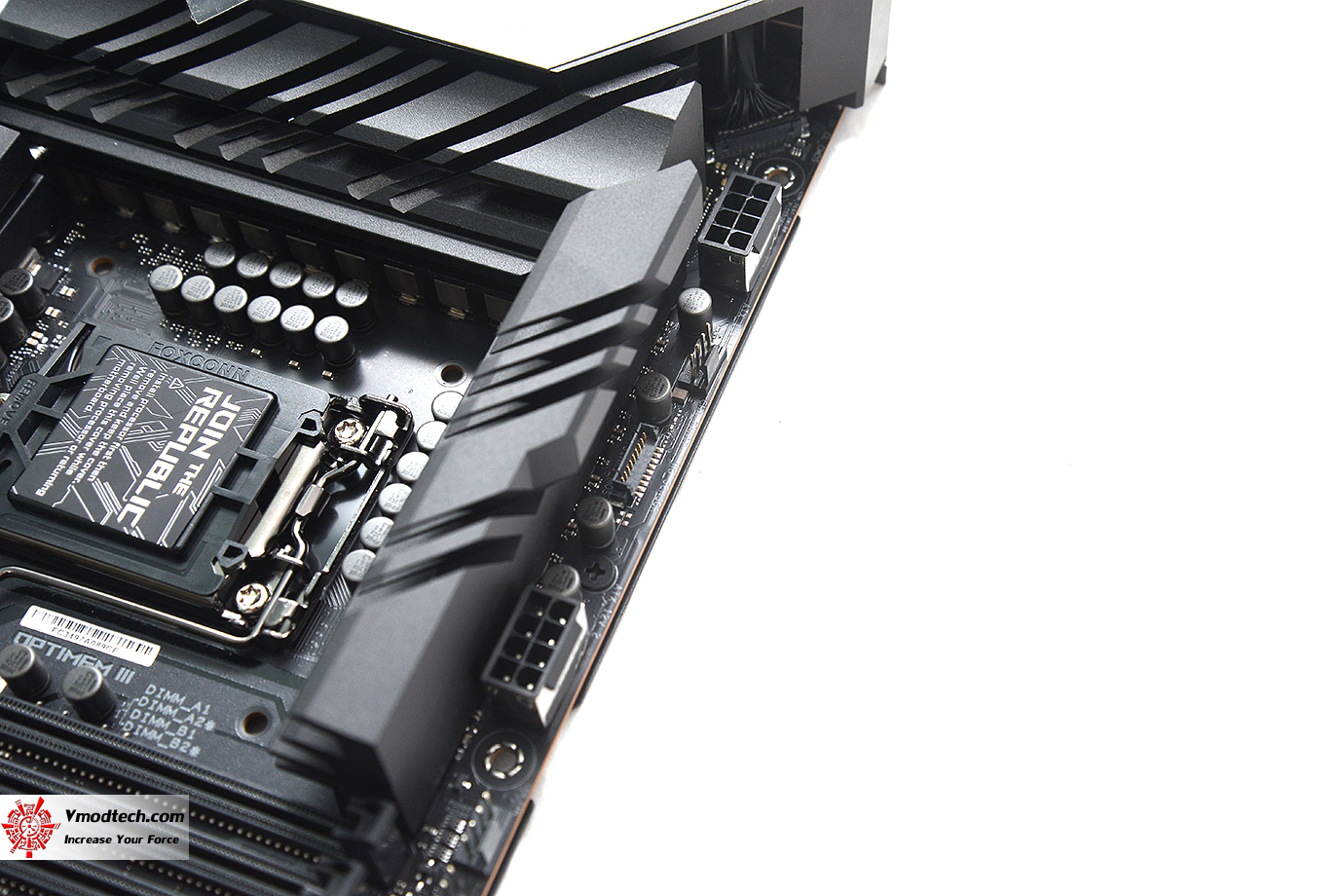

ใช้ช่องต่อไฟเลี้ยงซีพียูแบบ ProCool II power connector 8พิน 2ช่องครับ

dsc_1285

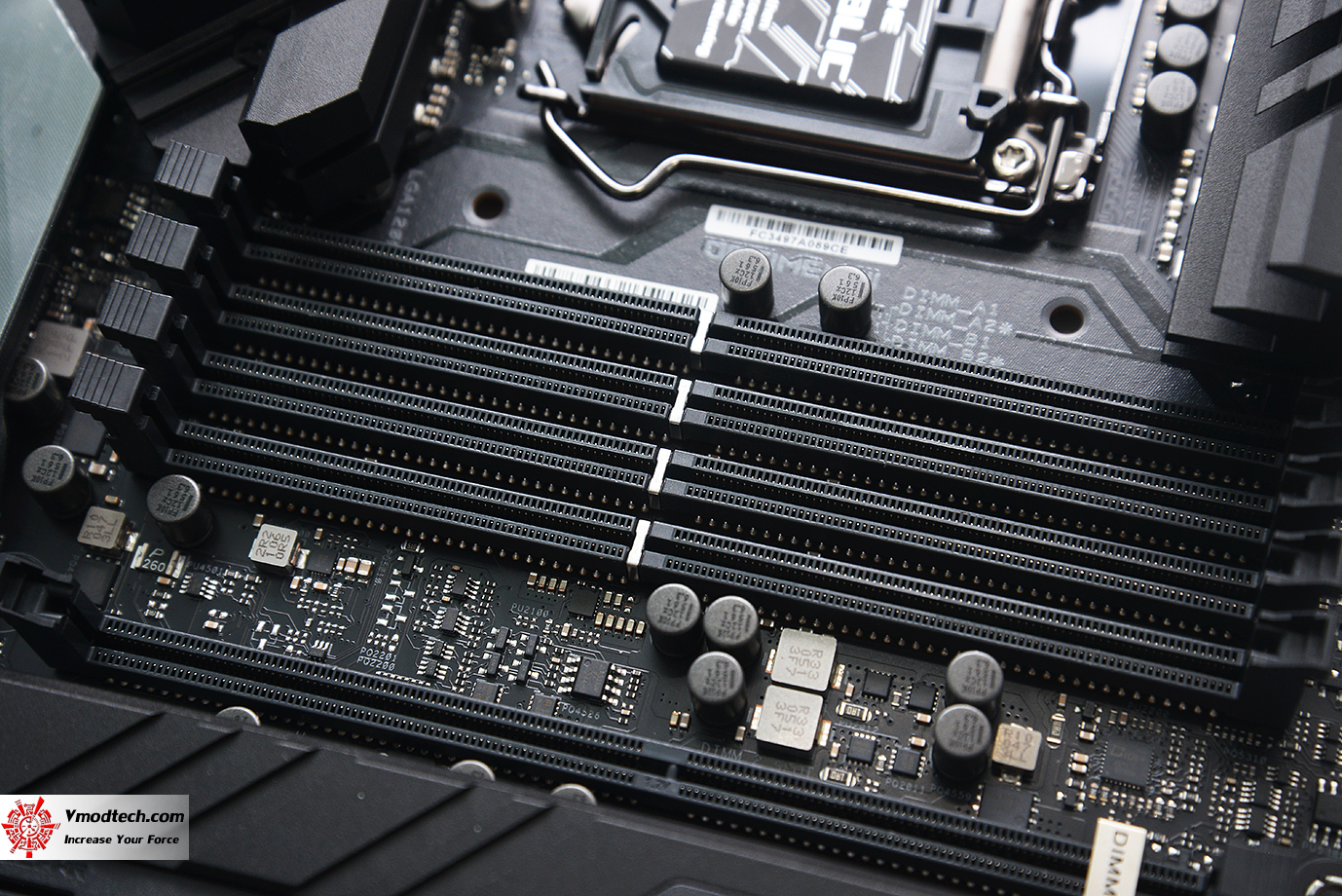

ระบบแรม DDR4 OPTIMEM III มัทั้งหมด 4ช่อง รองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบ สามารถรองรับ DDR4 บัสแรมสูงสุด Max. 128GB, DDR4 / 5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Non-ECC, Un-buffered Memory

dsc_1298

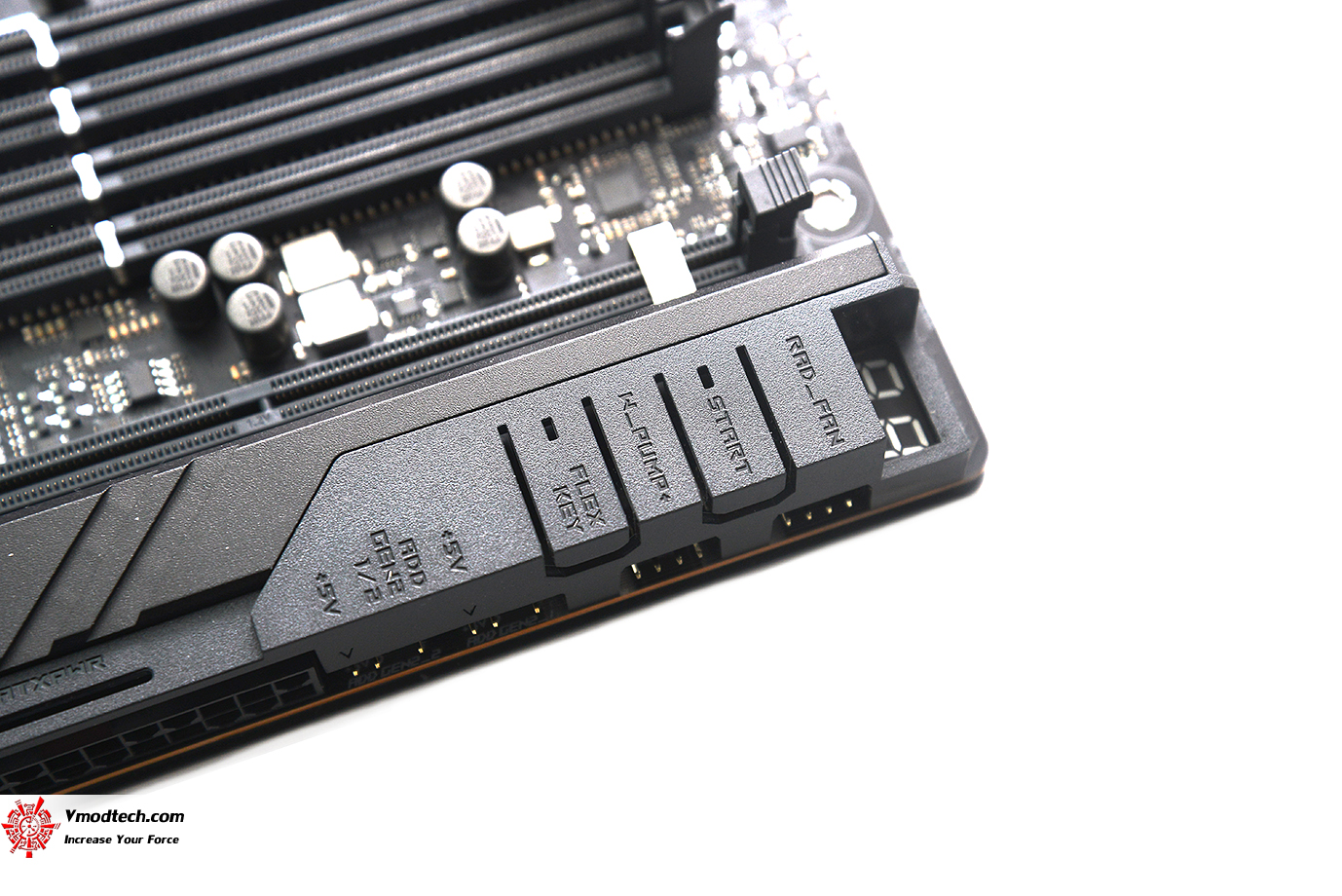

บรรดาช่อง DIY ก็จะมี Start , W PUMP , Q-Code , RAD FAN , และ FlexKey ให้ใช้งานกันอย่างสะดวกเลยครับ

dsc_1304

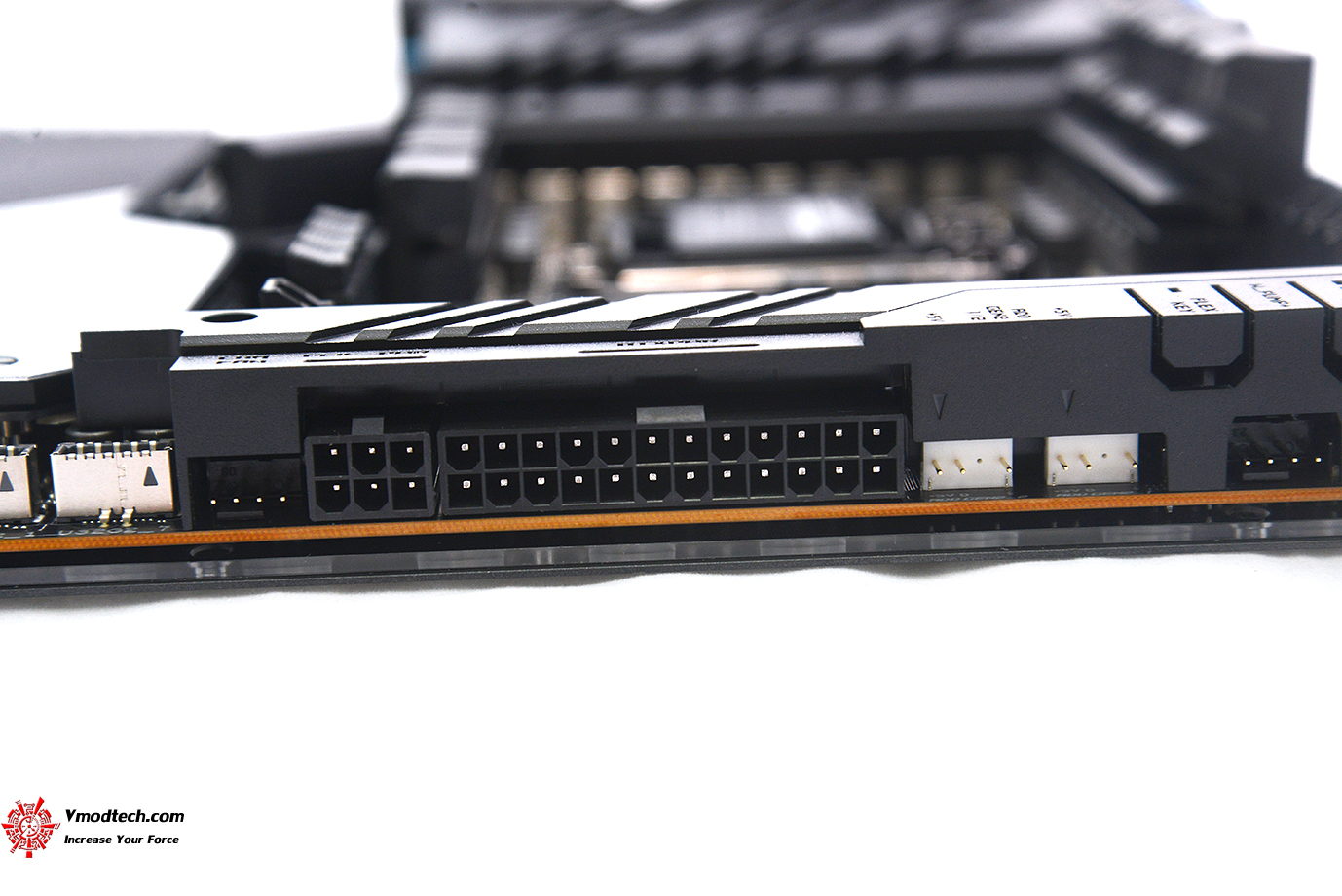

การออกแบบช่องต่อไฟ 24พินก็จะอยู่ด้านหน้าของเมนบอร์ดครับ พร้อมช่องต่อไฟ 6พินอีก 1ช่อง และมีช่อง DIY ไฟ ต่างๆเพิ่มเติมกรณ๊ของการโอเวอร์คล๊อกแบบเอ๊กตรีมนั่นเองครับ

dsc_1291

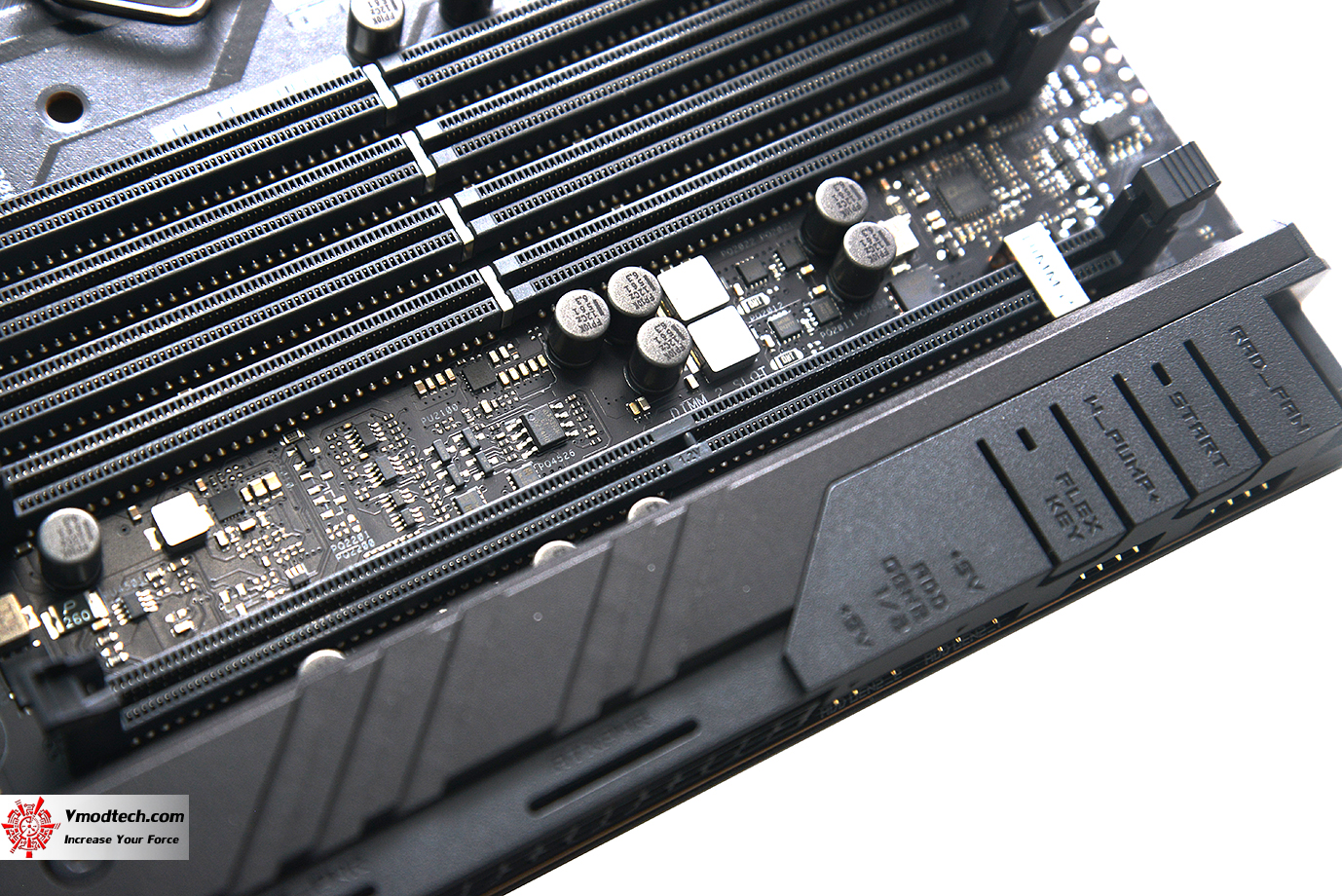

ช่อง Q-DIMM ในการใส่อุปกรณ์เสริมอย่าง ROG DIMM.2 heatsink ครับ

dsc_1331

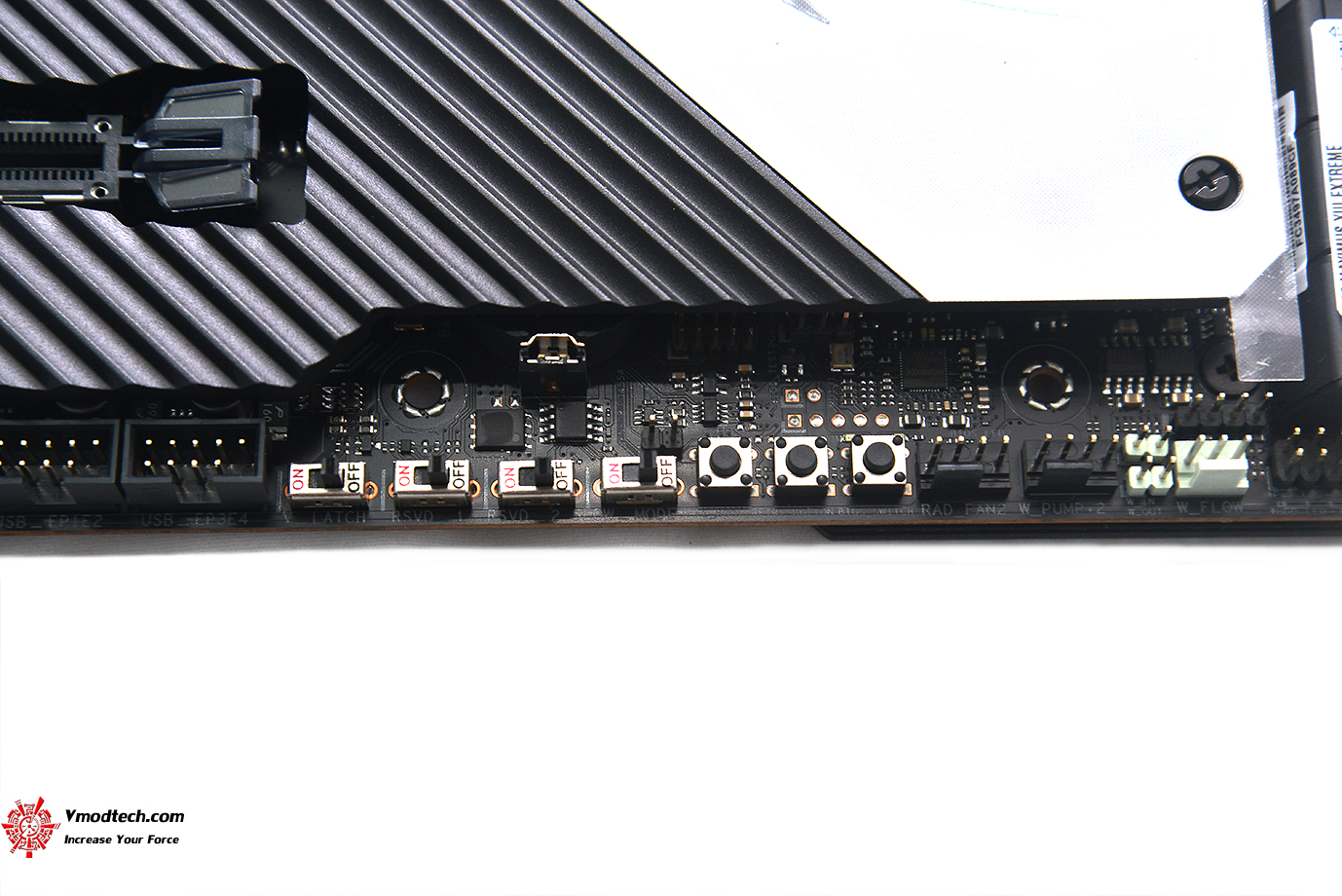

ด้านล่างก็มีบรรดาปุ่ม V-LATCH SWITCH , ASUS HYDRANODE ที่เอาไว้ปรับแต่งใช้งานสำหรับบรรดานัก DIY ได้ใช้งานกันครับ

dsc_1306

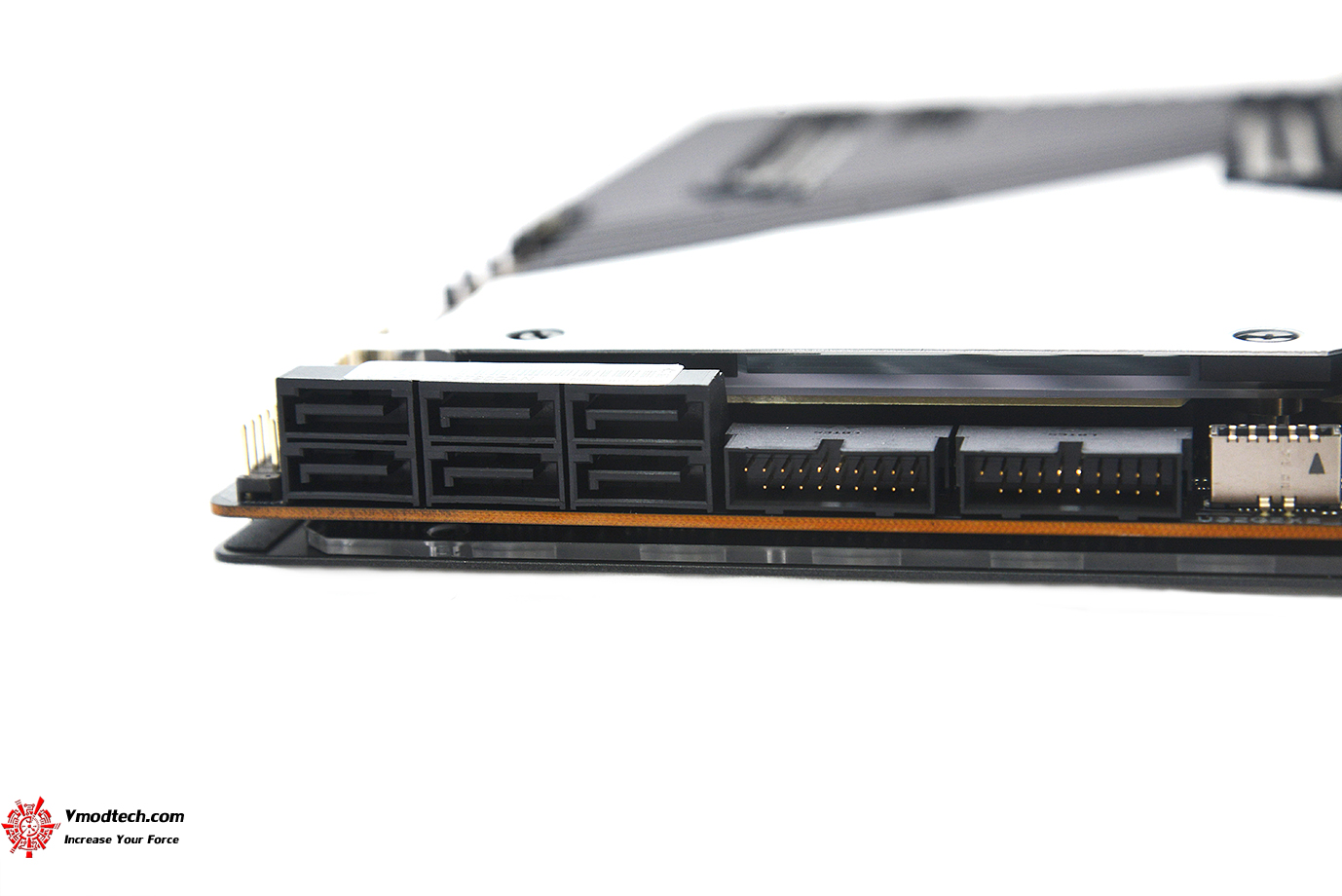

ช่อง SATA มีมาให้ 6 x SATA 6Gb/s ports

dsc_1316

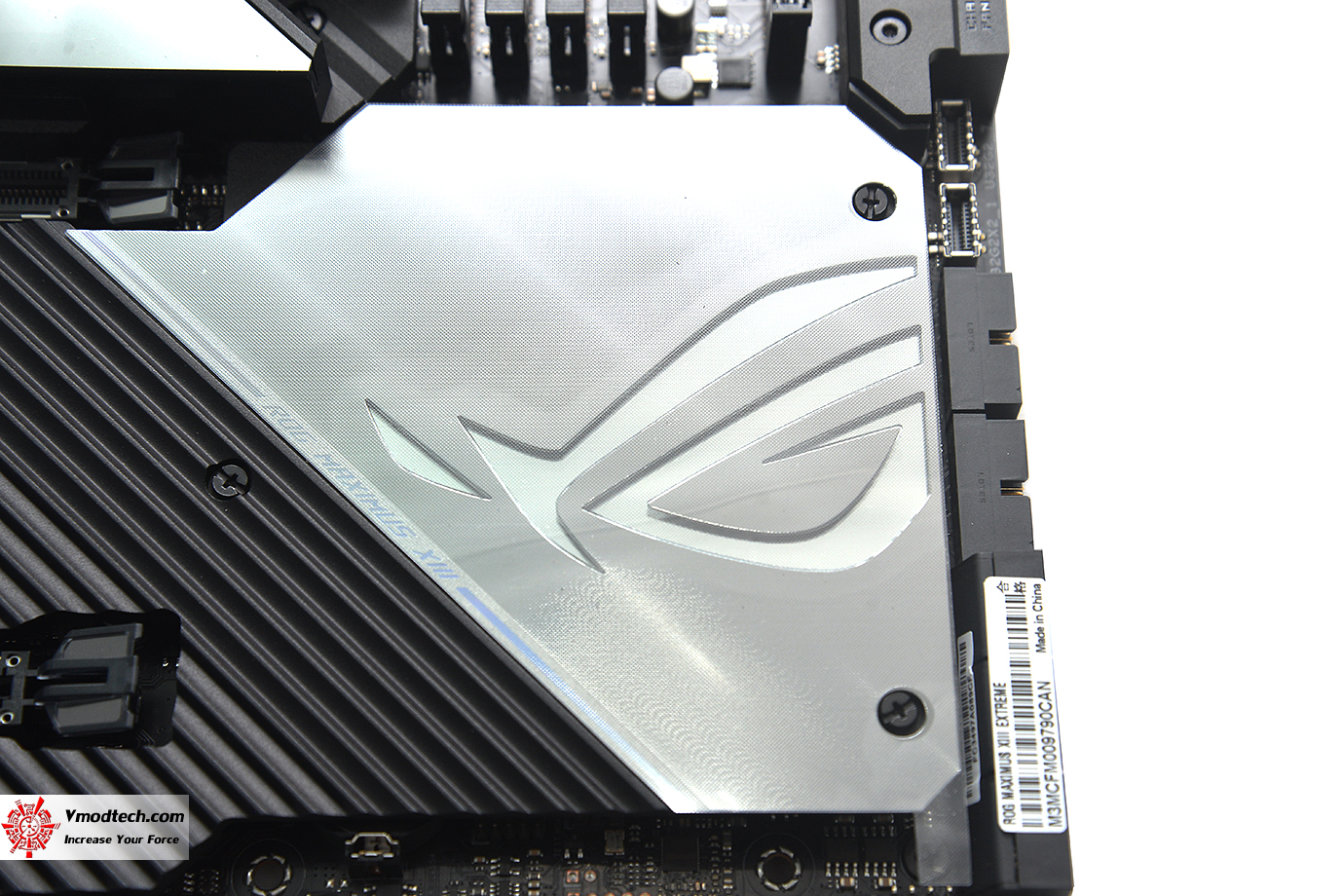

ชิปเซ็ต Intel Z590 Chipset มาพร้อมฮีตซิงค์อลูมิเนียมอย่างดีขนาดใหญ่แบบ TRIPLE M.2 HEATSINKS คลอบคลุมทั้ง M.2 และฮีตซิงค์ชิปเซ็ตในตัวครับ

dsc_1329

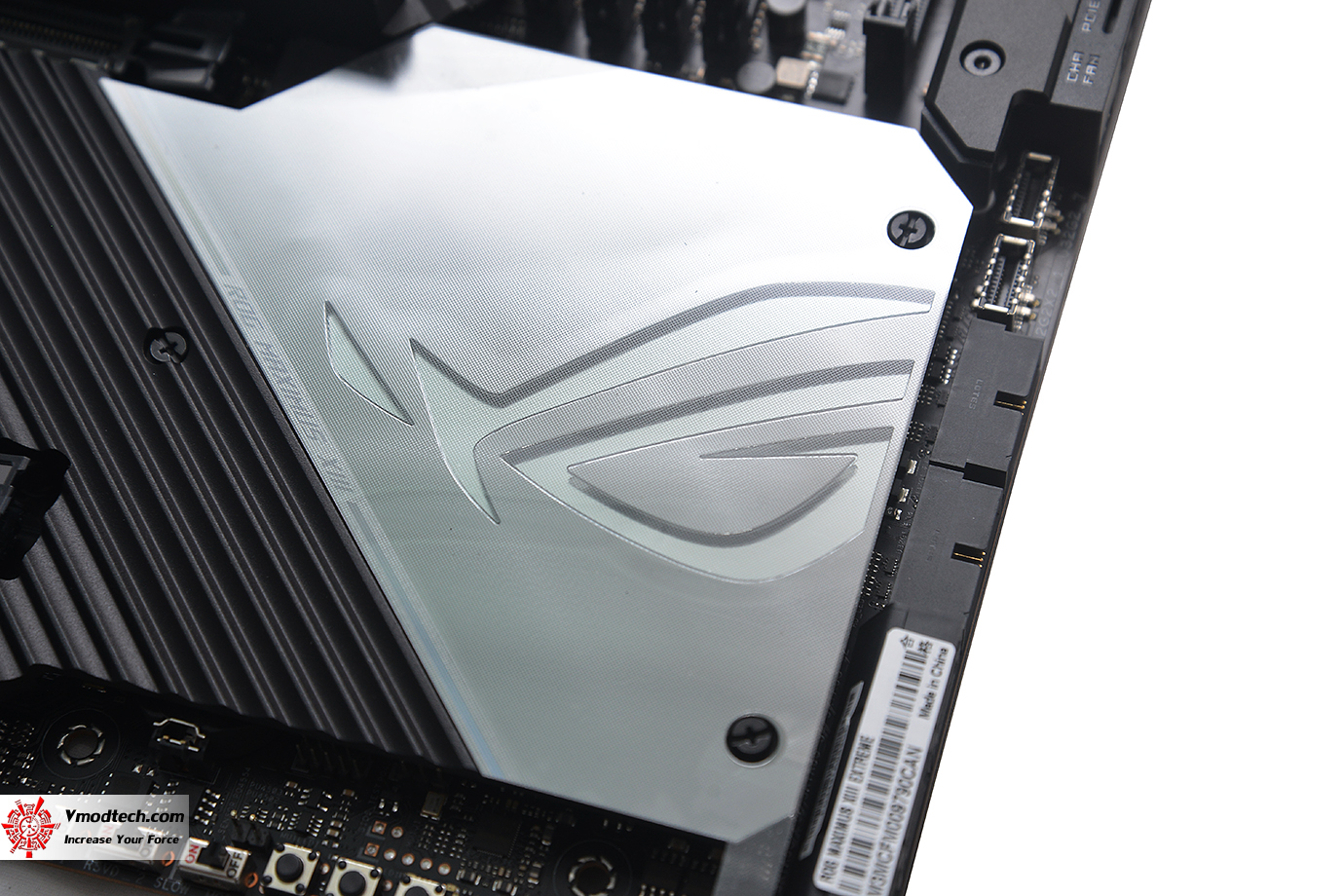

ด้านบนมีโลโก้ ROG มีไฟ RGB แสดงผลให้ด้วยครับ

dsc_1340

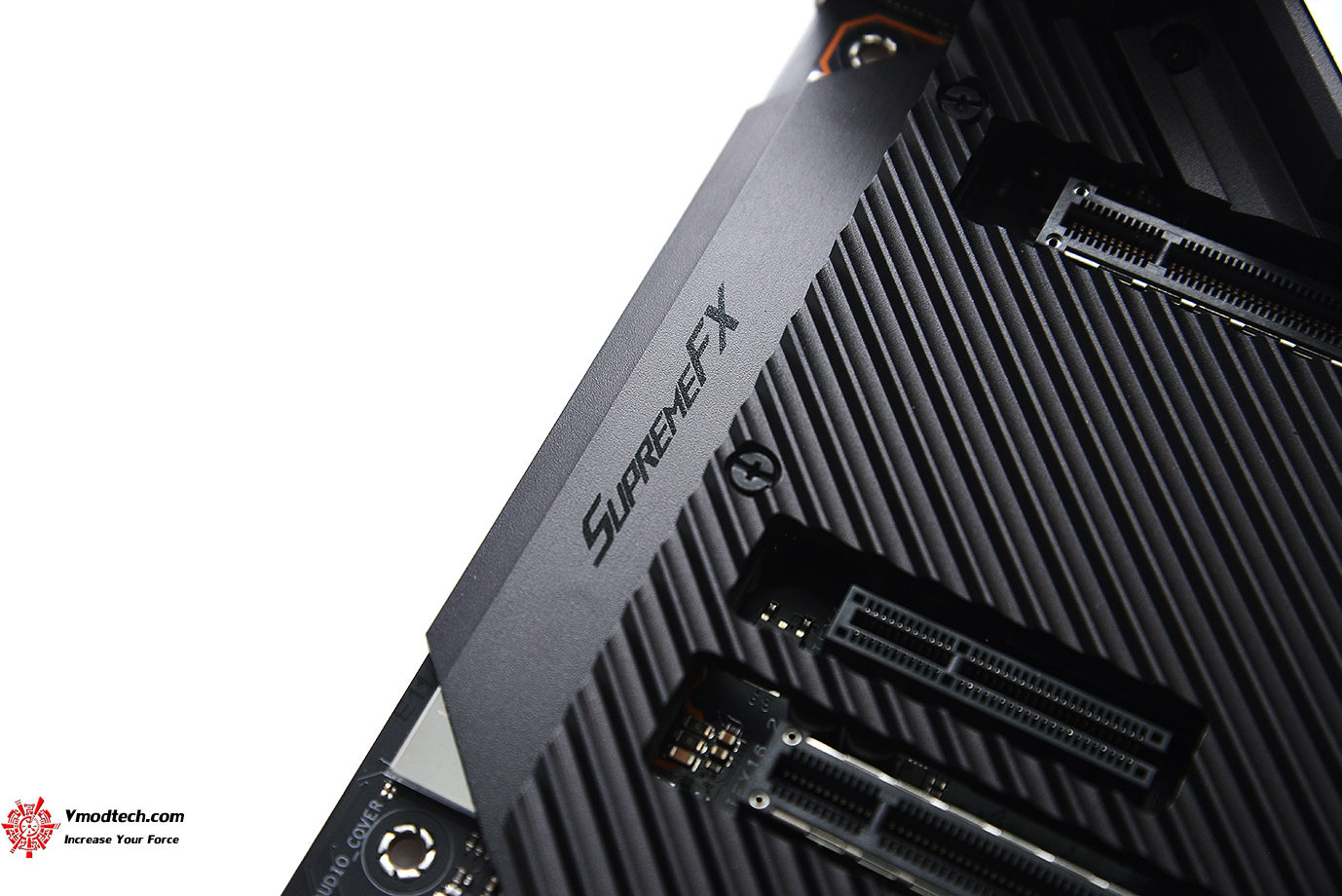

ระบบเสียง SupremeFX ALC4082 CODEC /DTS® Sound Unbound และ Sonic Studio III  เน้นเสียงในระดับคุณภาพแบบจัดเต็มจริงๆ

dsc_1347

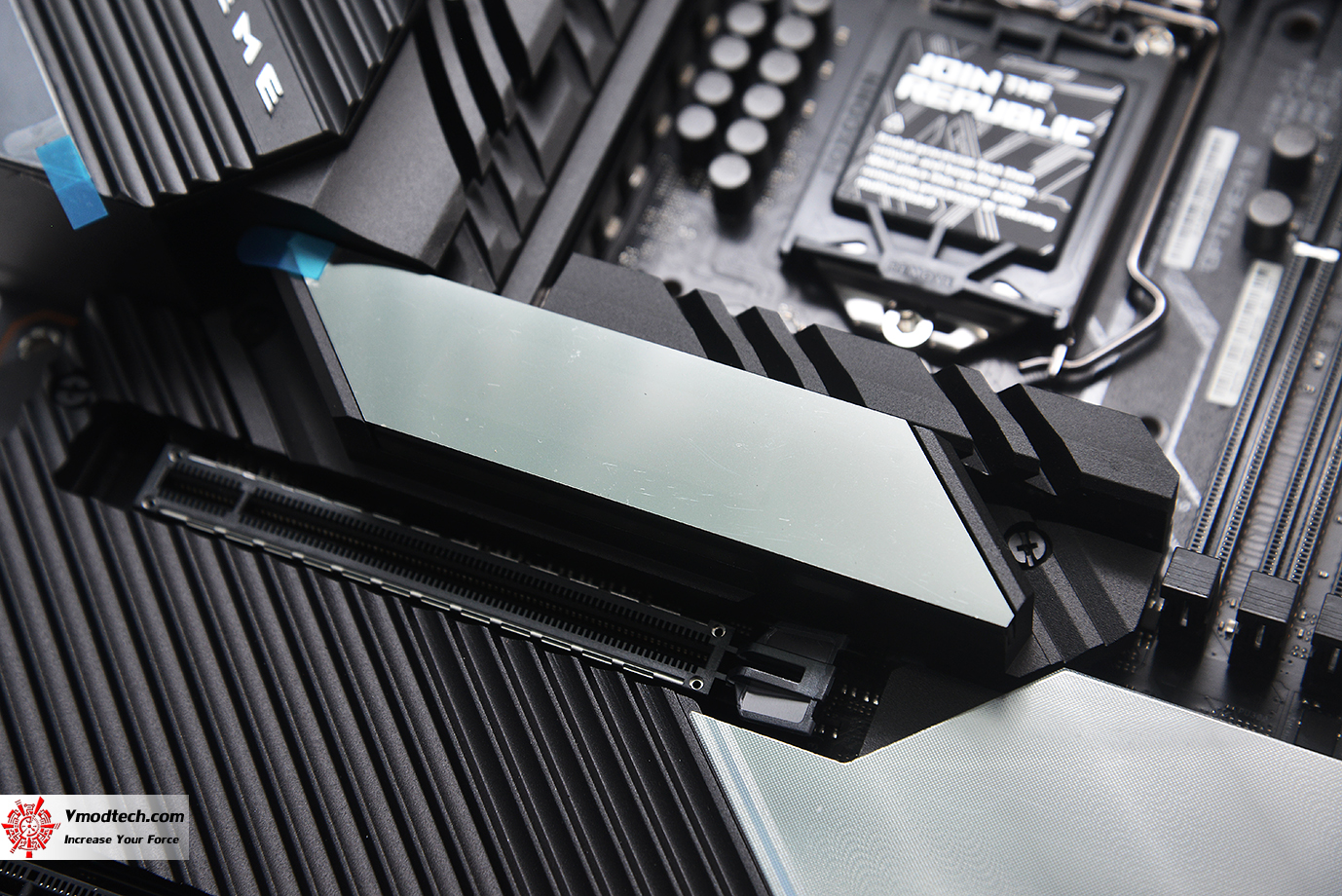

ช่องเชื่อมต่อ M.2 ให้กันมา 5ช่อง 5 x M.2 slots ครับมีฮีตซิงค TRIPLE M.2 HEATSINKS ในการระบายความร้อนอีกด้วย

M.2_1 slot (Key M), type 2242/2260/2280 - Intel® 11th Core™ processors support PCIe 4.0 x4 mode - Intel® 10th Core™ processors support PCIe 3.0 x4 mode M.2_2 slot (Key M), type 2242/2260/2280 - Intel® 11th Core™ processors support PCIe 4.0 x4 mode - Intel® 10th Core™ processors support PCIe 3.0 x4 mode M.2_3 slot (Key M), type 2242/2260/2280

dsc_1336

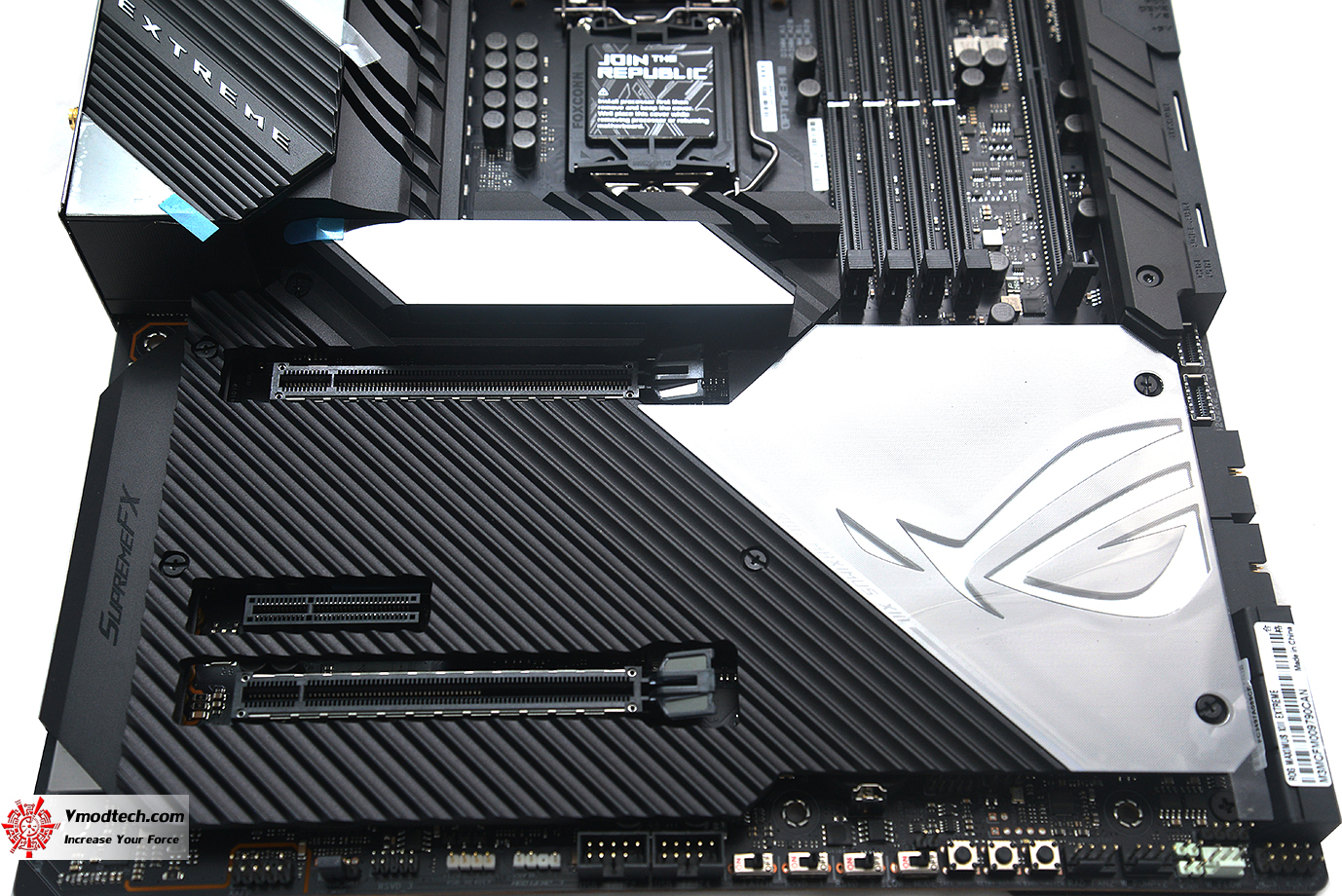

ช่องสล๊อตเชื่อมต่อต่างๆ จัดเต็มด้วย SAFESLOTS ทั้ง 2ช่องครับ ประกอบด้วย 2 x PCIe 4.0/3.0 x16 (x16, x8/x8) , 1 x PCIe 3.0 x4 slot

dsc_1358

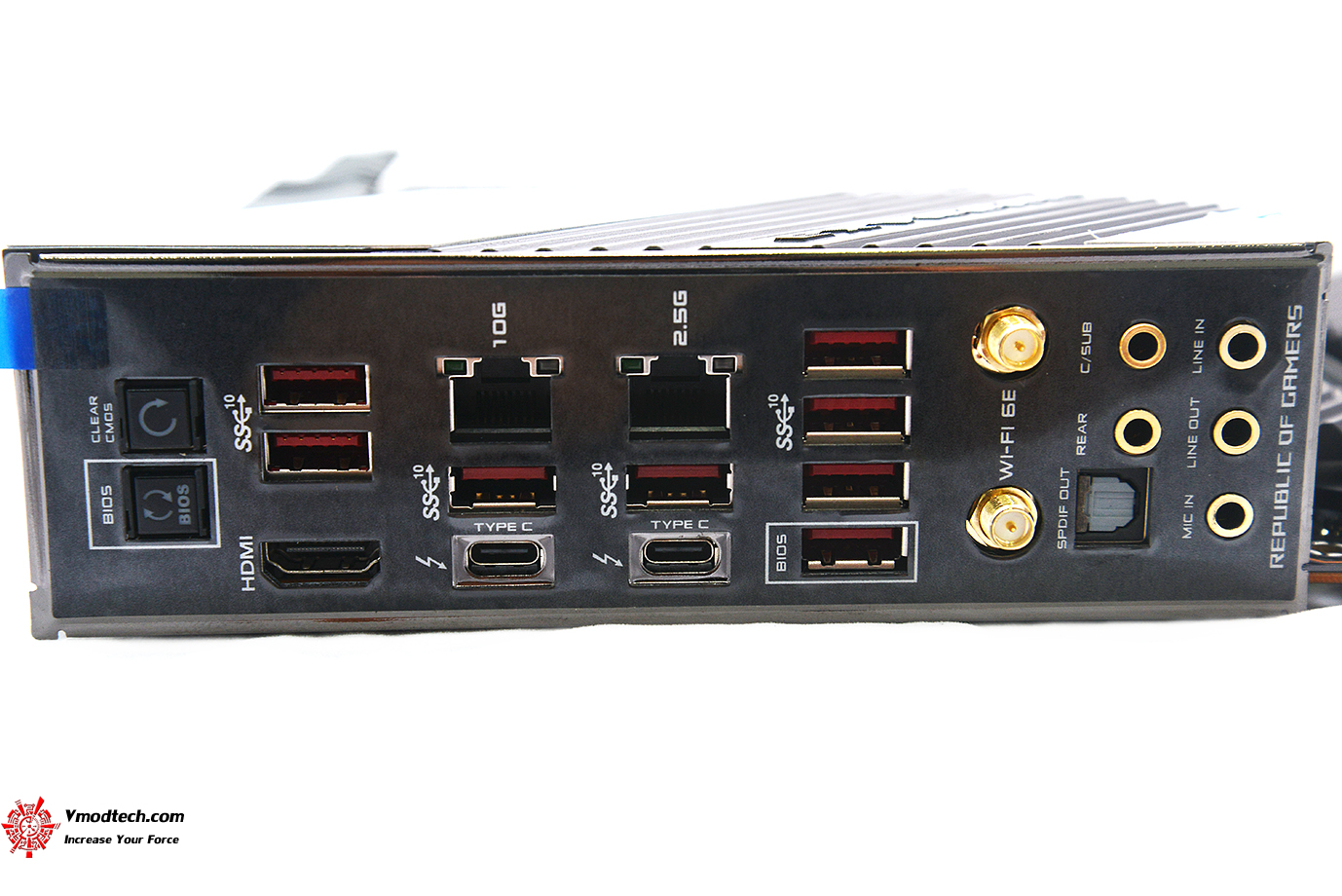

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

2 x Thunderbolt™ 4 USB Type-C® port(s)
8 x USB 3.2 Gen 2 port(s) (8 x Type-A)
1 x HDMI™ port
1 x ASUS Wi-Fi Module
1 x Marvell® AQtion AQC113CS 10Gb Ethernet
1 x Intel® I225-V 2.5Gb Ethernet
5 x LED-illuminated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™  button
1 x Clear CMOS button
dsc_1368

ด้านหลังนั้นเป็นฮีตซิงค์อลูมิเนียมป้องกันอันตรายและระบายความร้อนให้ PCB แบบคลอบคลุมเกือบเต็มเมนบอร์ดเลยครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
