ASUS ROG STRIX B550-F GAMING WIFI Appearance

dsc_2075

ตัวกล่องเมนบอร์ด ASUS ROG STRIX B550-F GAMING WIFI มาในแนวสีดำสนิทดูสวยงามดุดันตามสไตล์ ROG STRIX ซีรี่ย์ครับ

dsc_2082

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_2089

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

4 x SATA 6Gb/s cable(s) 1 x Supporting DVD 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension cable for Addressable LED 1 x ROG Thank you card 1 x M.2 SSD screw package(s) 1 x M.2 Rubber Package(s)

dsc_2093

ตัวเมนบอร์ด ASUS ROG STRIX B550-F GAMING WIFI ดีไซน์เน้นโทนสีดำสนิทสไตล์ ROG สลับด้วยลวดลายแทบสีแดงที่ชิบเซ็ตและโลโก้ ROG สีขาว

dsc_2097

อุปกรณ์ต่างๆจัดเต็มไม่ต่างจากเมนบอร์ดรุ่นท็อปเลยครับ ดูใหญ่โตและสวยงาม

dsc_2101

ขนาดของเมนบอร์ดโดยรวมอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

dsc_2165

ฮีตซิงค์ระบายความร้อนนั้นมีให้ทุกจุดของเมนบอร์ดครับเน้นการระบายความร้อนรวมไปถึงการ DIY ตกแต่งเพิ่มเติมได้อย่างครบครัน

dsc_2105

ด้านบรฮีตซิงค์ระบายความร้อนภาคจ่ายไฟมีโลโก้ ROG และตัวหนังสือ ROG STRIX สวยงามเด่นชัด

dsc_2112

ตรงโลโก้มีไฟแสดงผล RGB ให้อย่างสวยงามครับ

dsc_2118

ภาคจ่ายไฟแบบ DIGI+VRM 12+2 power stages ที่จ่ายไฟอย่างเต็มประสิทธิภาพการทำงานอย่างมีเสถียรภาพตลอดการใช้งานครับ

dsc_2129

จุดเชื่อมต่อแบบ ProCool ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องและ 4พิน 1ช่องครับ

dsc_2120

ใช้ซ๊อกเก็ต AM4 เหมือนเดิมครับ

dsc_2125

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4 x DIMM, Max. 128GB, DDR4 4600(O.C)/4400(O.C)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory

dsc_2135

ช่อง SATA มีมาให้ 6ช่อง 6 x SATA 6Gb/s port(s)

dsc_2139

ชิปเซ็ต B550 รุ่นใหม่ล่าสุด

dsc_2145

มาพร้อมฮีตซิงค์ระบายความร้อนอลูมิเนียมสีดำสวยงามพร้อมโลโก้ STRIX ที่โดดเด่นเลยทีเดียว

dsc_2147

ฮีตซิงค์ M.2 Heatsink เน้นระบายความร้อนอย่างเต็มประสิทธิภาพให้กันมา 2ช่องเลยครับ

dsc_21471

มี M.2 ให้กันมา 2ช่องครับ 1 x M.2_1 socket 3, with M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode) , 1 x M.2_2 socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)

dsc_2154

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 4.0 x16 (x16 mode) ,  1 x PCIe 3.0 x16 (x4 mode) , 3 x PCIe 3.0 x1 dsc_2151

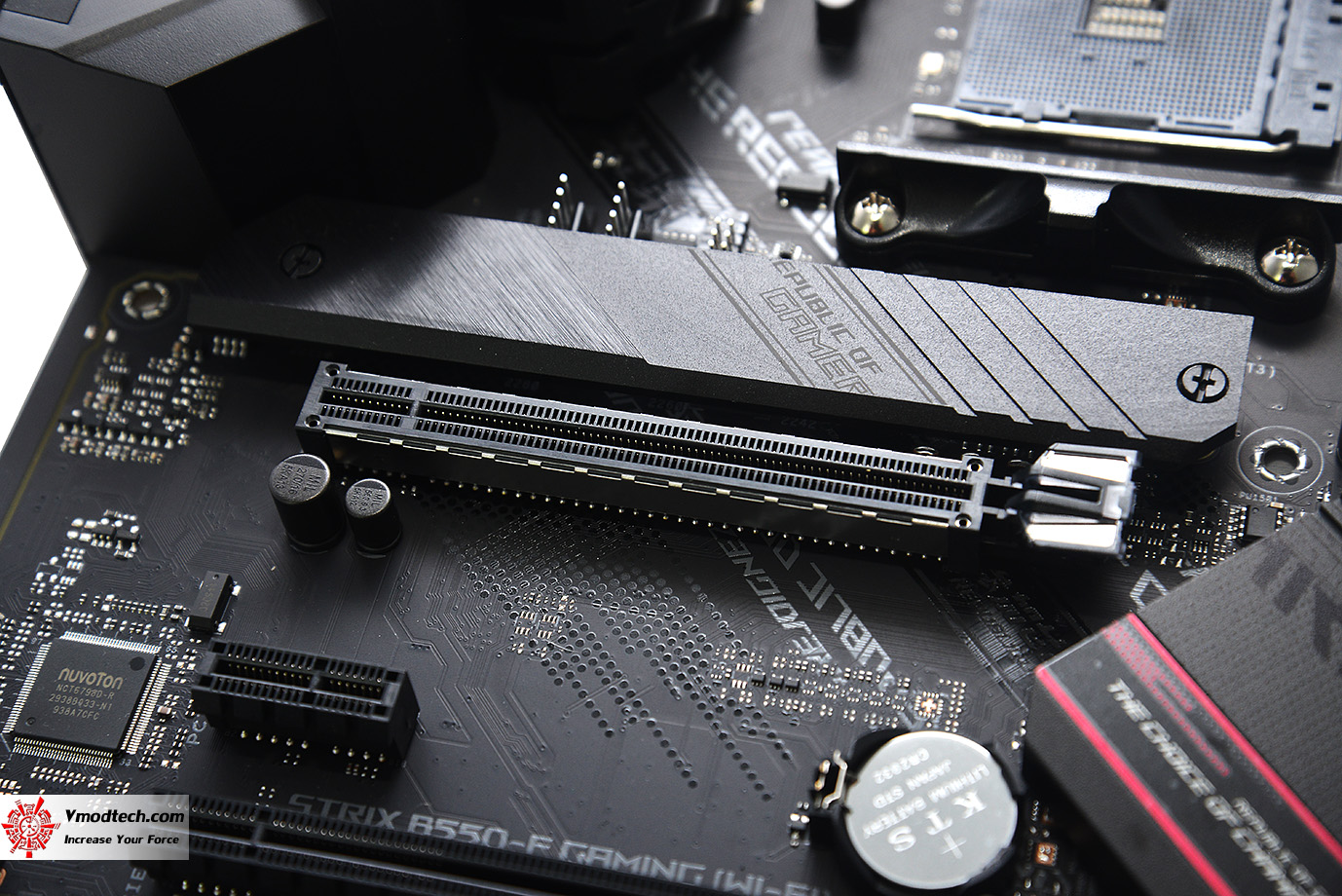

เสริมแกร่งด้วย SAFESLOT ให้ 1ช่อง PCIe 16X ช่องแรกครับ

dsc_2160

ระบบเสียงเป็น ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A ด้วยเทคโนโลยี Sonic Studio III จัดเต็มสำหรับคอเกมส์มิ่งและเน้นคุณภาพเสียงที่ดีเพิ่มความคมแบบจัดเต็มเลยครับ

dsc_2169

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x Intel® I225-V 2.5Gb Ethernet 1 x DisplayPort 1 x HDMI 2 x USB 3.2 Gen 2 (1 x Type-A+1 x USB Type-C®) 4 x USB 3.2 Gen 1 2 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x BIOS FlashBack Button(s) ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0) dsc_2172

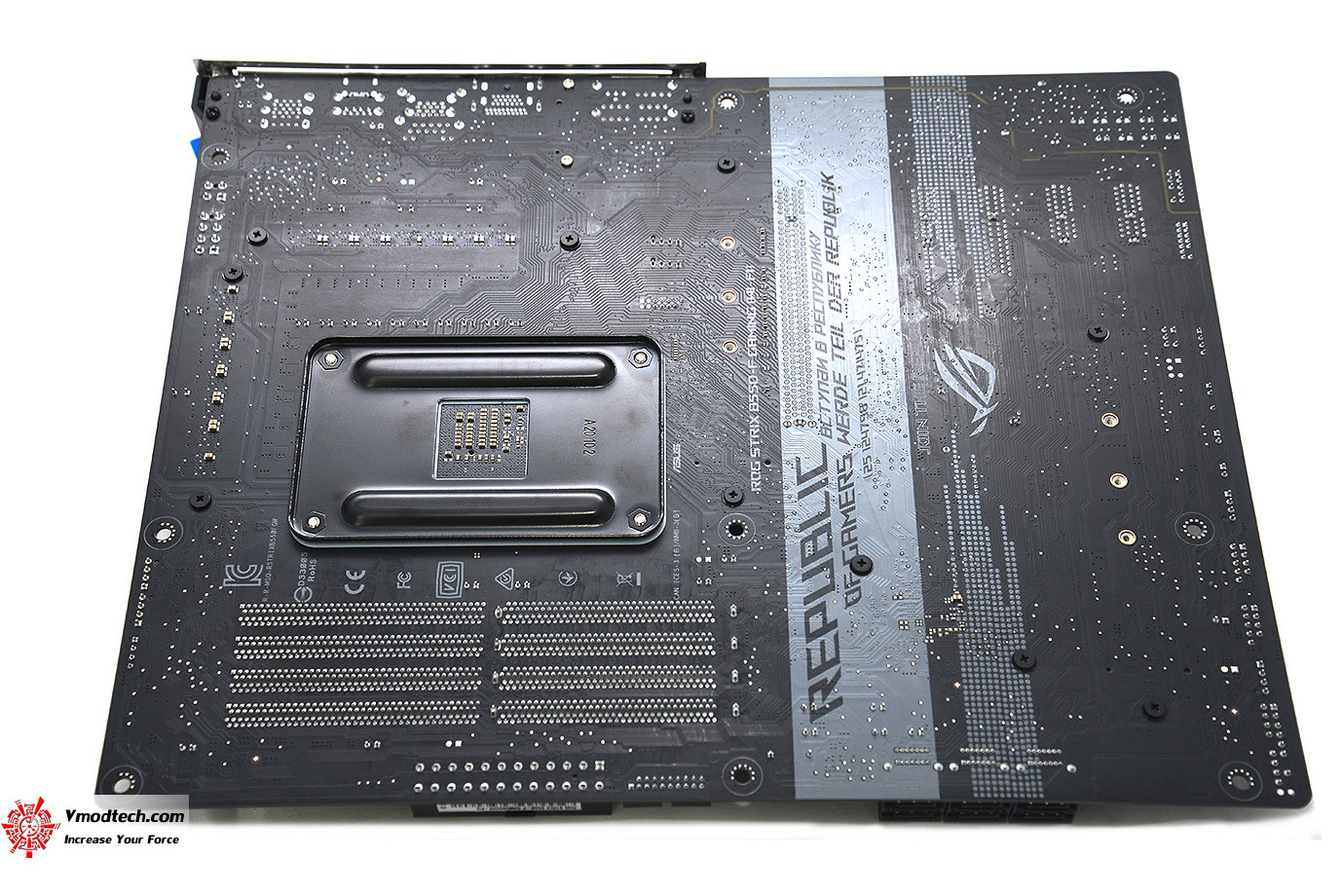

ด้านหลัง PCB สีดำสนิท มีชั้น PCB หนาถึง 6ชั้นเลยทีเดียวครับ

เราไปชมการแสดงผลของแสงไฟ AURA SYNC RGB กันต่อเลยครับ
