ASUS ROG STRIX H470-I GAMING Appearance

dsc_3010

ตัวกล่องเมนบอร์ด ASUS ROG STRIX H470-I GAMING มาในแนวสีดำสนิทตามสไตล์ ROG STRIX ซีรี่ย์ครับและรองรับซีพียู Intel 10th Gen อย่างเต็มรูปแบบครับ

dsc_3014

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_3022

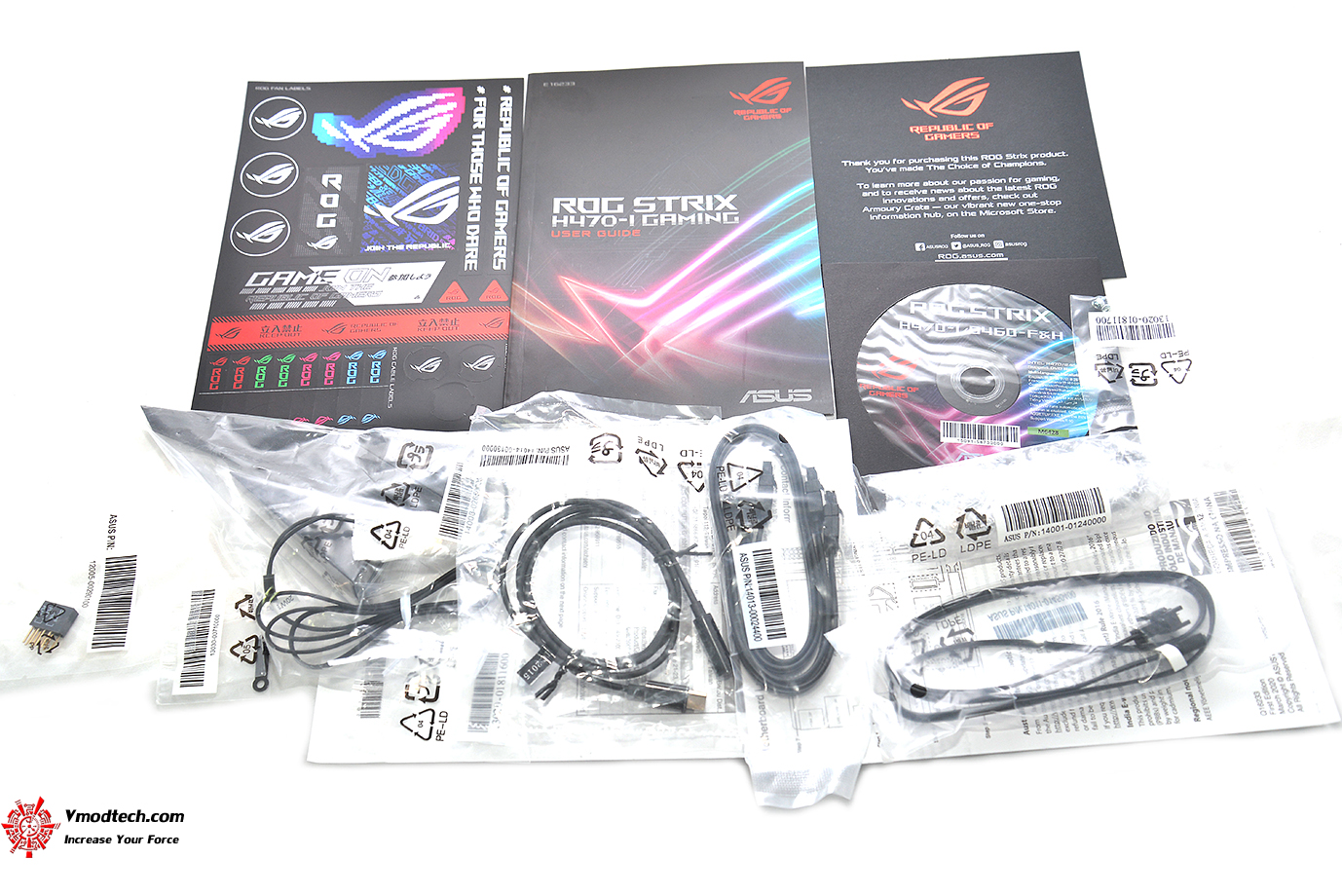

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

2 x SATA 6Gb/s cable(s) 1 x pack of cable tie 1 x Supporting DVD 1 x ROG Strix stickers 1 x Extension cable for Addressable LED 1 x ROG Thank you card 1 x Wi-Fi moving antenna 1 M.2 SSD screw package(s) 1 ROG key chain

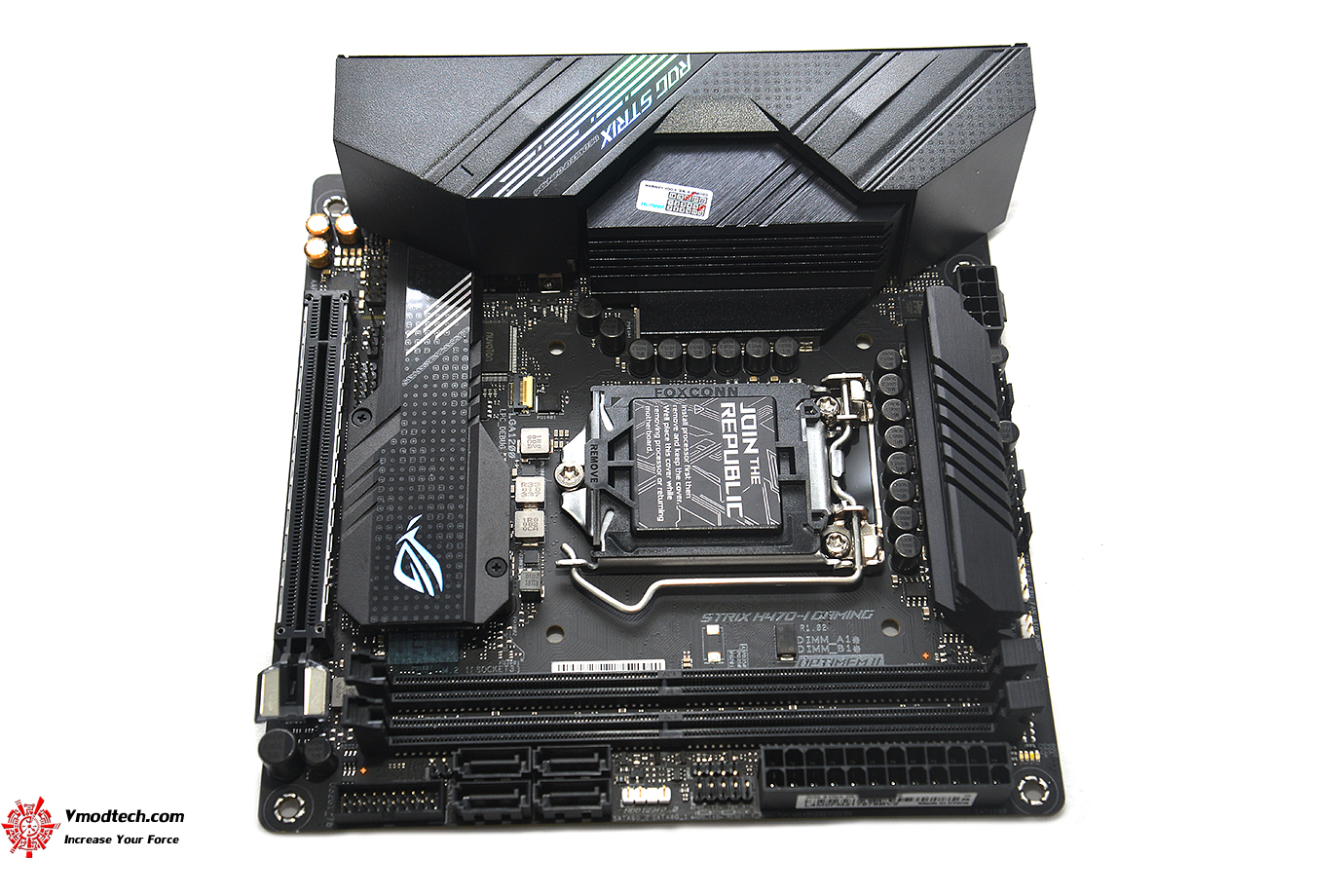

dsc_3025

ตัวเมนบอร์ด ASUS ROG STRIX H470-I GAMING เป็นเมนบอร์ดขนาดเล็กที่ออกแบบดีไซน์ได้อย่างลงตัวสวยงามเน้นความเป็น ROG ซีรี่ย์เน้นความเป็นเกมส์มิ่งในตัวครับ

dsc_3028

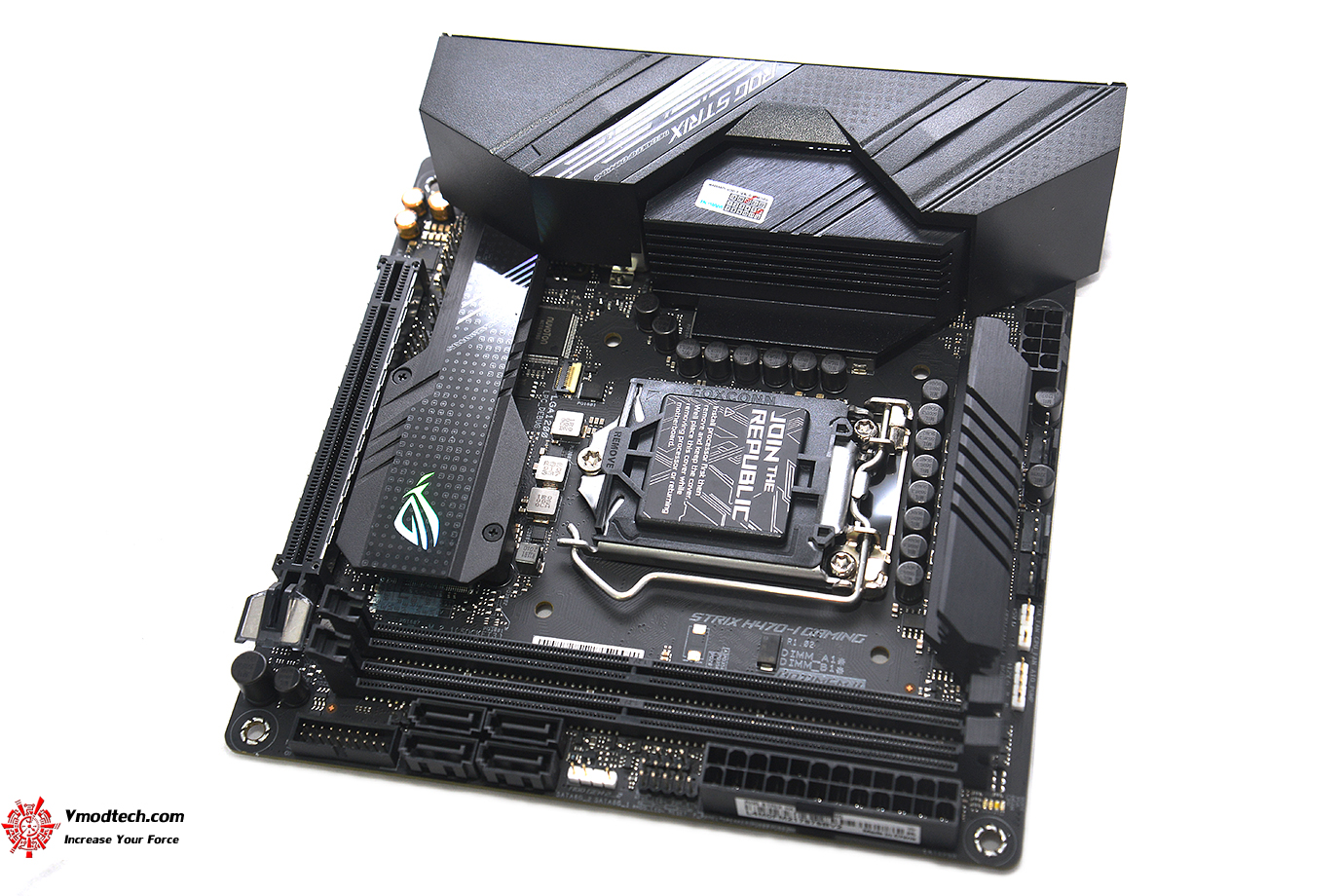

ขนาดของเมนบอร์ดโดยรวมอยู่ที่ Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm )

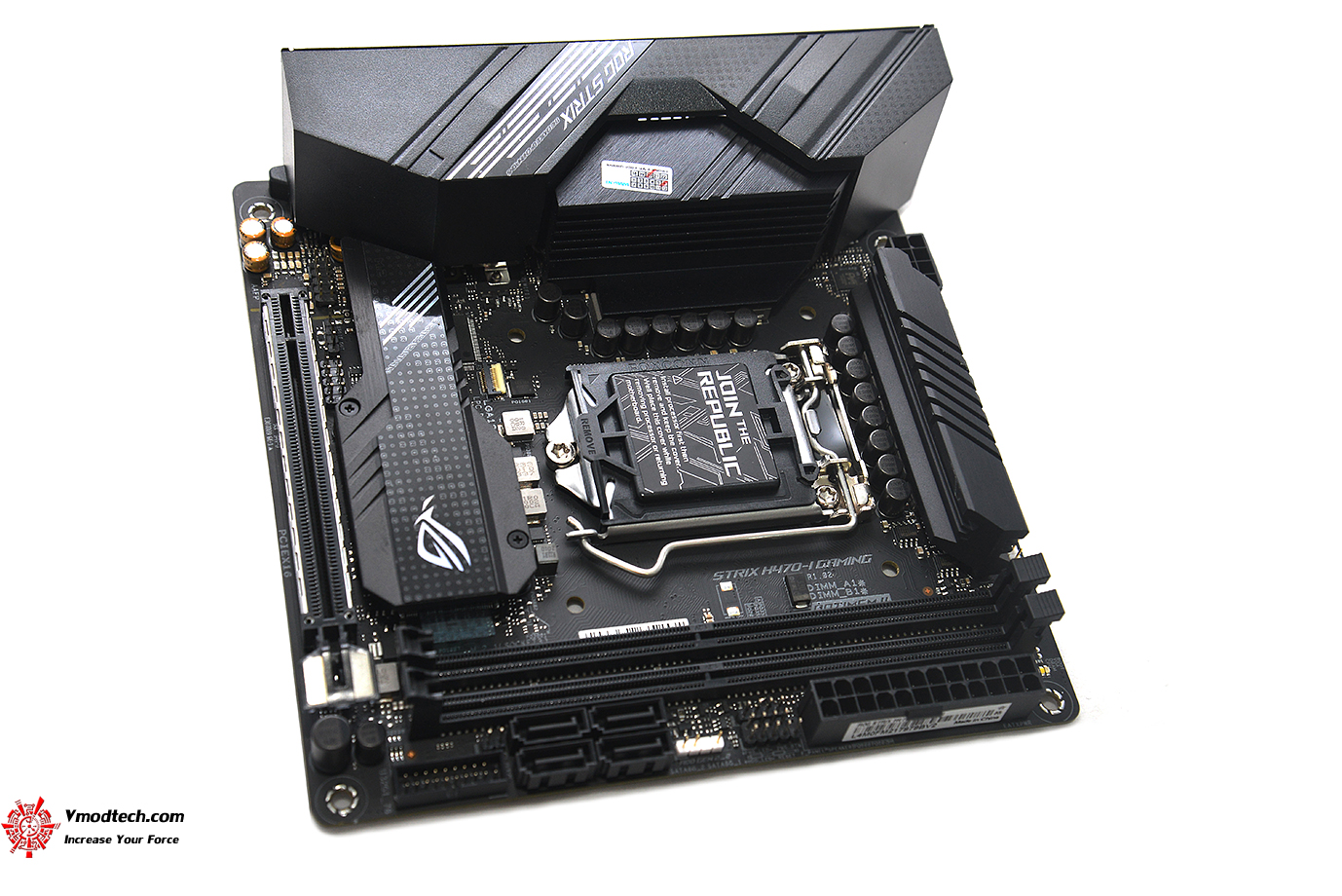

dsc_3031

แรมมี 2ช่อง รองรับ DDR4 บัสแรมสูงสุด 2 x DIMM, Max. 64GB, DDR4 2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory รองรับแรมสูงสุดที่ 2933Mhz ครับ

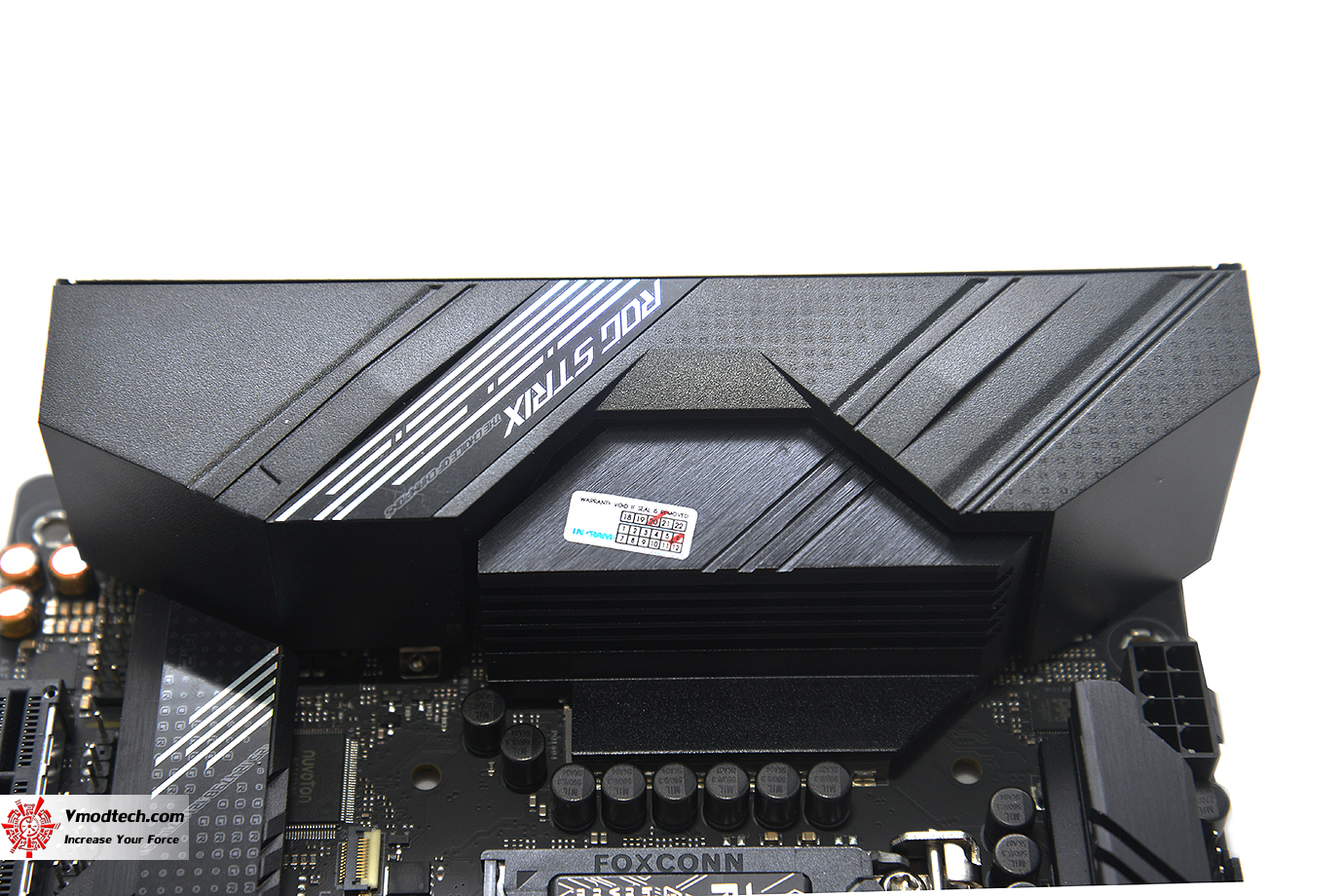

dsc_3041

ด้านบนก็เป็นฮีตซิงค์ระบายความร้อนด้วยอลูมิเนียมขนาดใหญ่เต็มพื้นที่เมนบอร์ดเลยครับ มีโลโก้ ROG STRIX สวยงามโดดเด่นด้วยแทบสะท้อนแสงและ ROG Patented Pre-mounted I/O Shield ป้องกันอันตรายในการใช้งาน

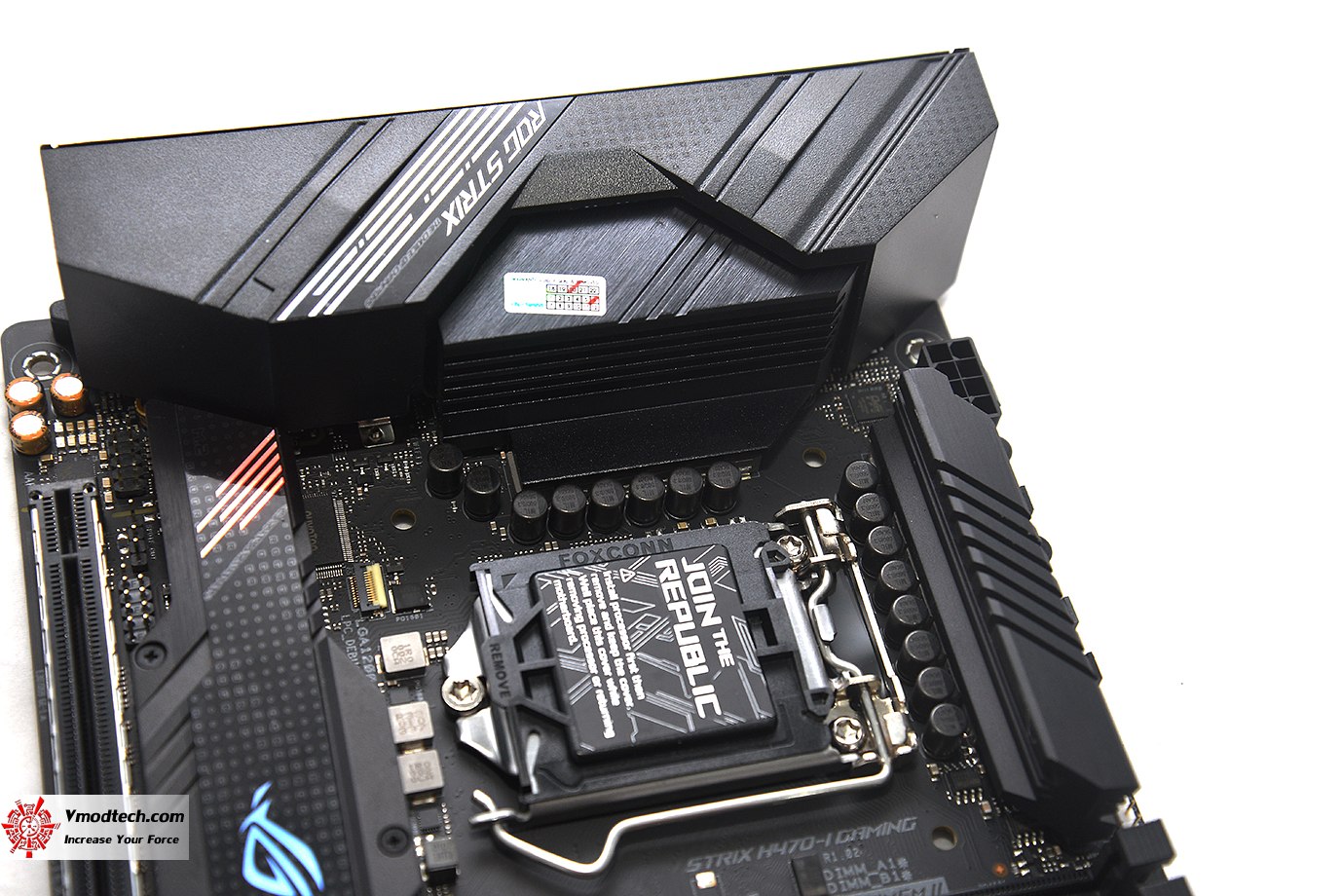

dsc_3043

ด้านบนฮีตซิงค์ภาคจ่ายไฟแบบ TEAMED POWER STAGES 6+2 power stages พร้อม ALLOY CHOKE & CAPACITOR เกรดเยี่ยมในการใช้งานและใช้ซ๊อกเก็ต LGA 1200 แบบใหม่ล่าสุด

dsc_3048

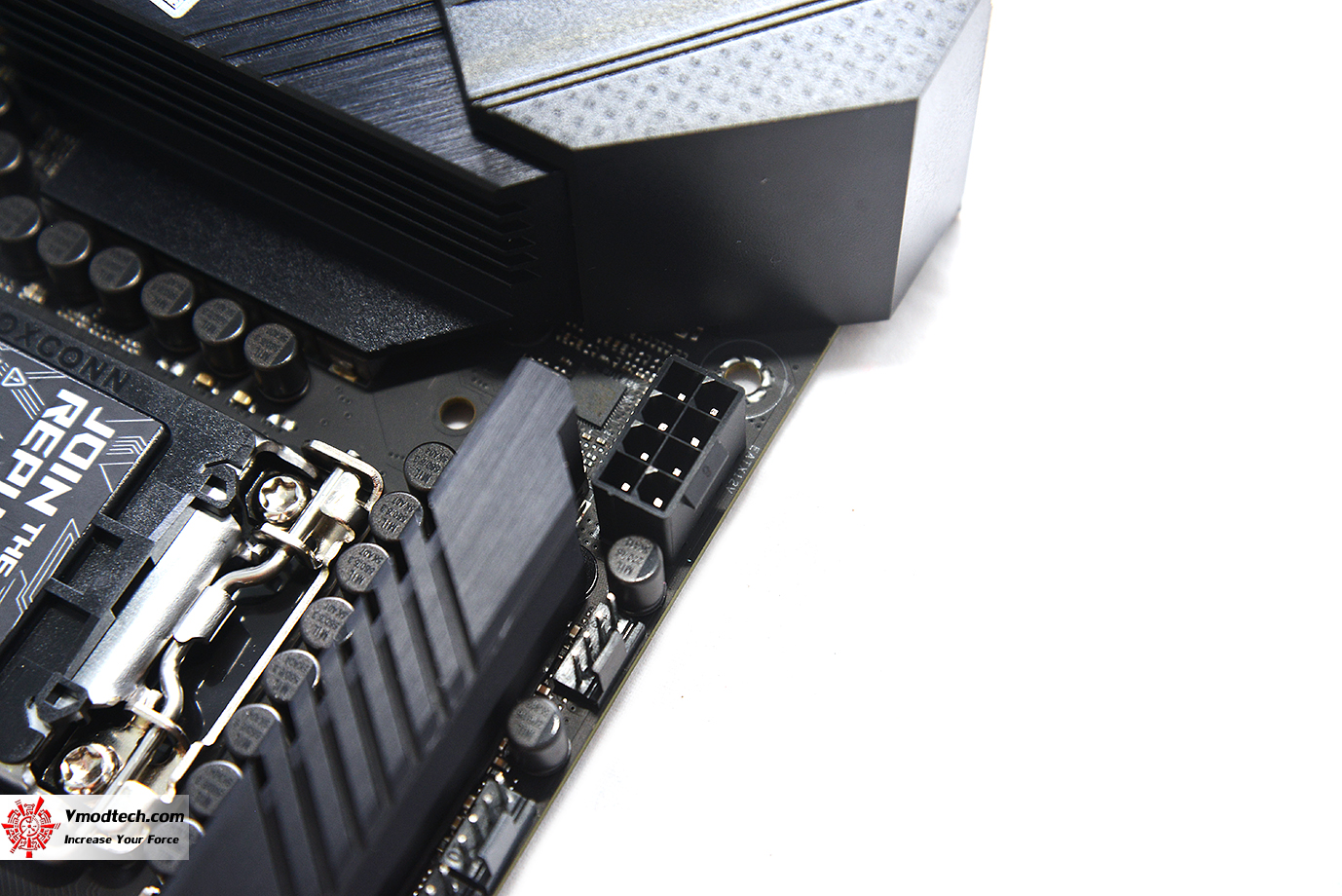

ช่องต่อไฟเลี้ยง CPU เป็นแบบ 8พิน PROCOOL POWER CONNECTOR

dsc_3056

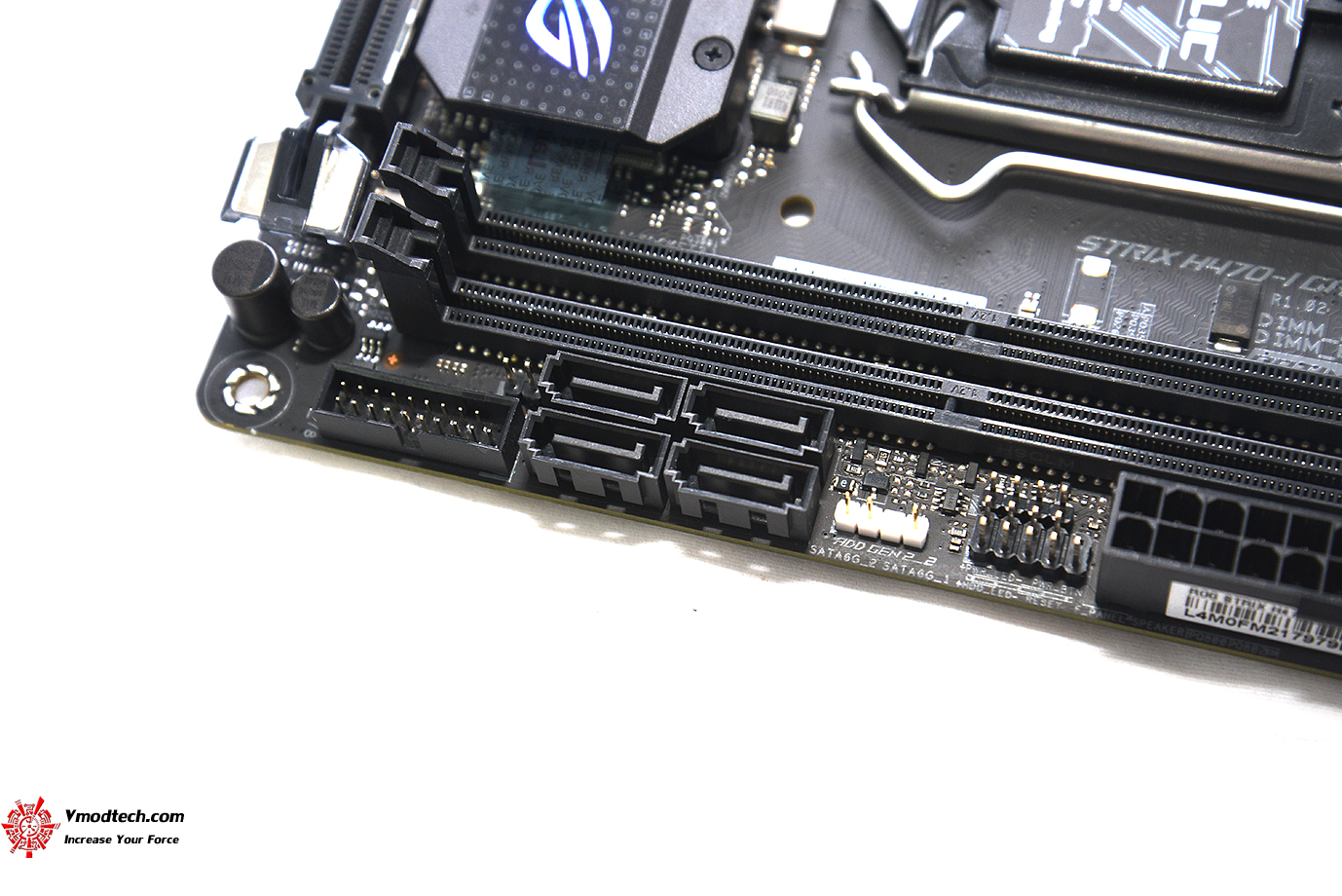

ช่อง SATA มีมาให้ 4ช่อง 4x SATA 6Gb/s port(s)

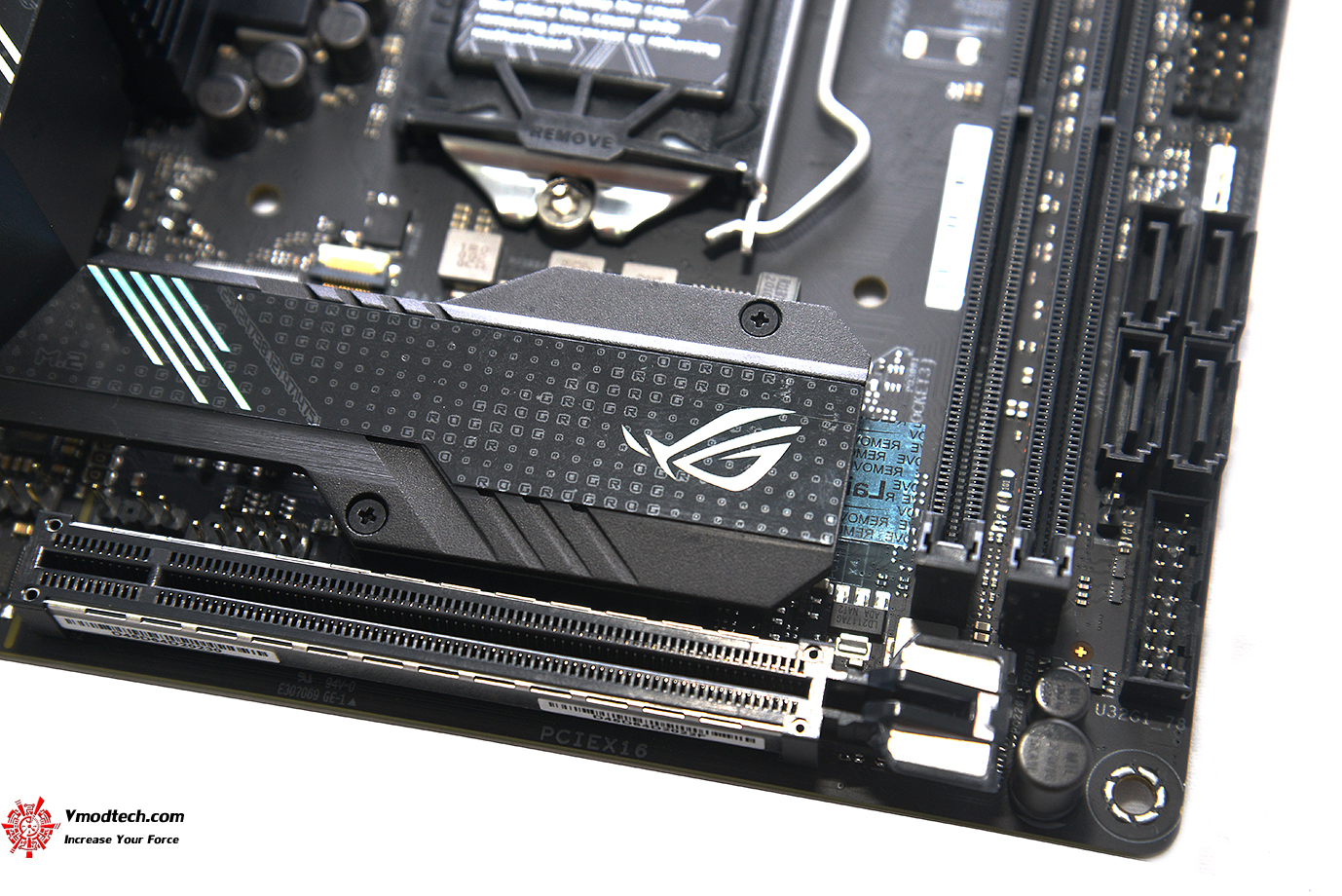

dsc_3061

ชิปเซ็ต H470 รุ่นใหม่ล่าสุด ที่มาพร้อมฮีตซิงค์อลูมิเนียมในการระบายความร้อนที่สวยงามพร้อมโลโก้ ROG STRIX พร้อมแถบสะท้อนแสงครับ

dsc_3065

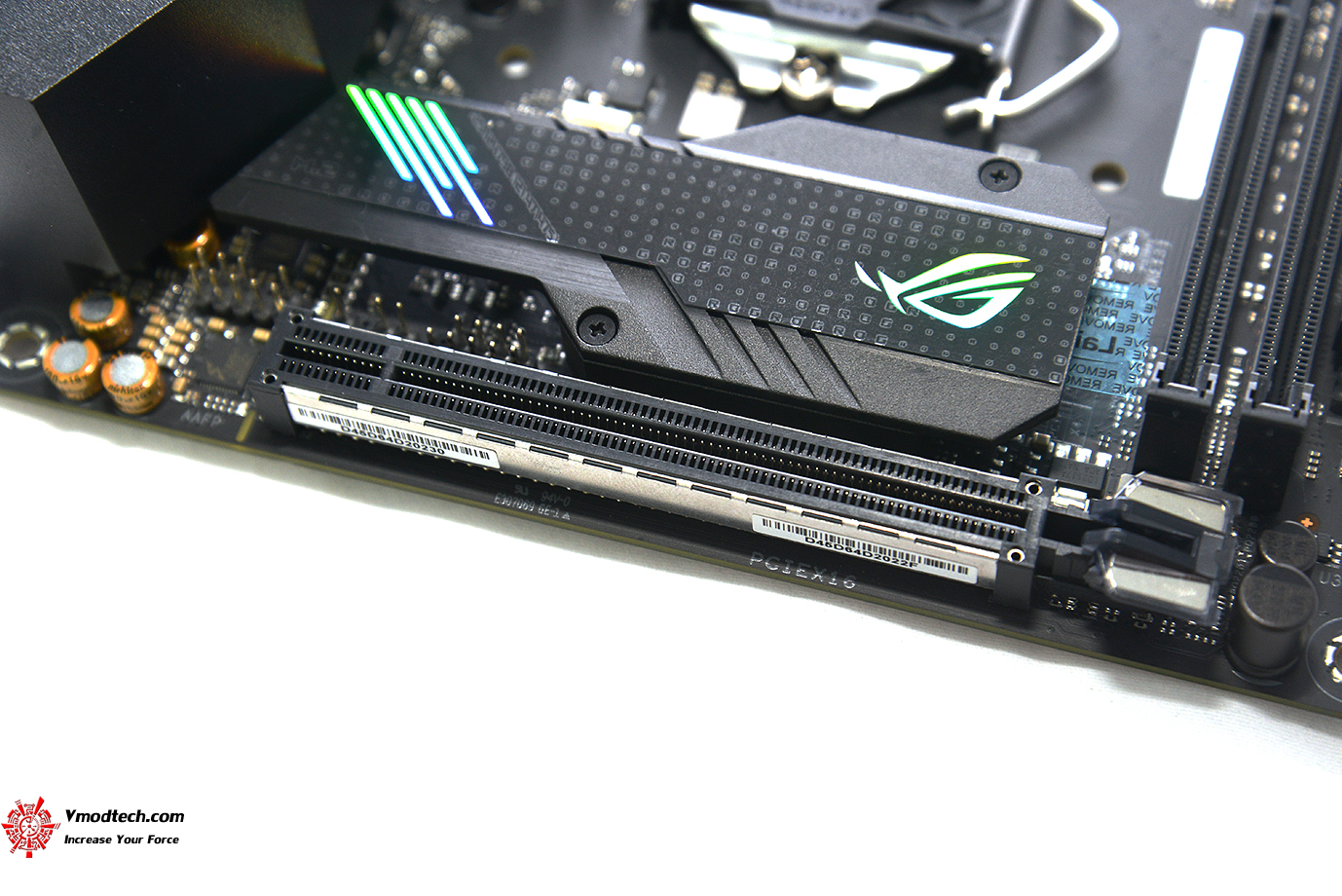

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 3.0 x16 (x4 mode) เสริมแกร่งด้วย SAFESLOT ให้ 1ช่อง PCIe 16X ช่องแรกครับ , 3 x PCIe 3.0 x1 และ มี M.2 ให้กันมา 2ช่องครับ ในช่องแรกจะมี M.2 Heatsink ให้ด้วย 1ช่อง 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support , 1 x M.2_2 socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)

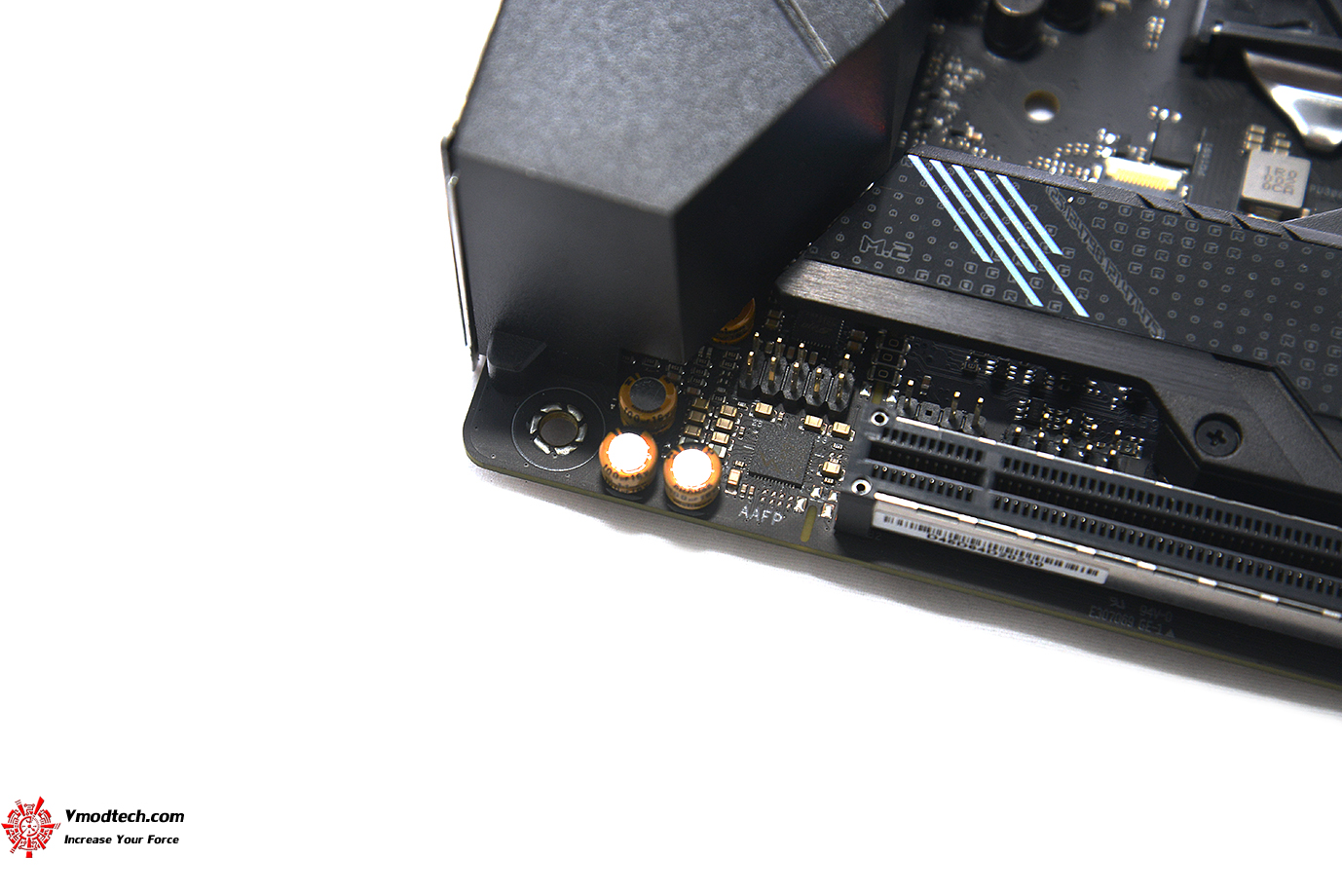

dsc_3070

ระบบเสียงเป็น ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC จัดเต็มเพื่อคอเกมส์มิ่งโดยเฉพาะมาพร้อมด้วยฟีเจอร์ SONIC STUDIO III สำหรับปรับแต่งเสียงได้ตามใจคุณ

dsc_3080

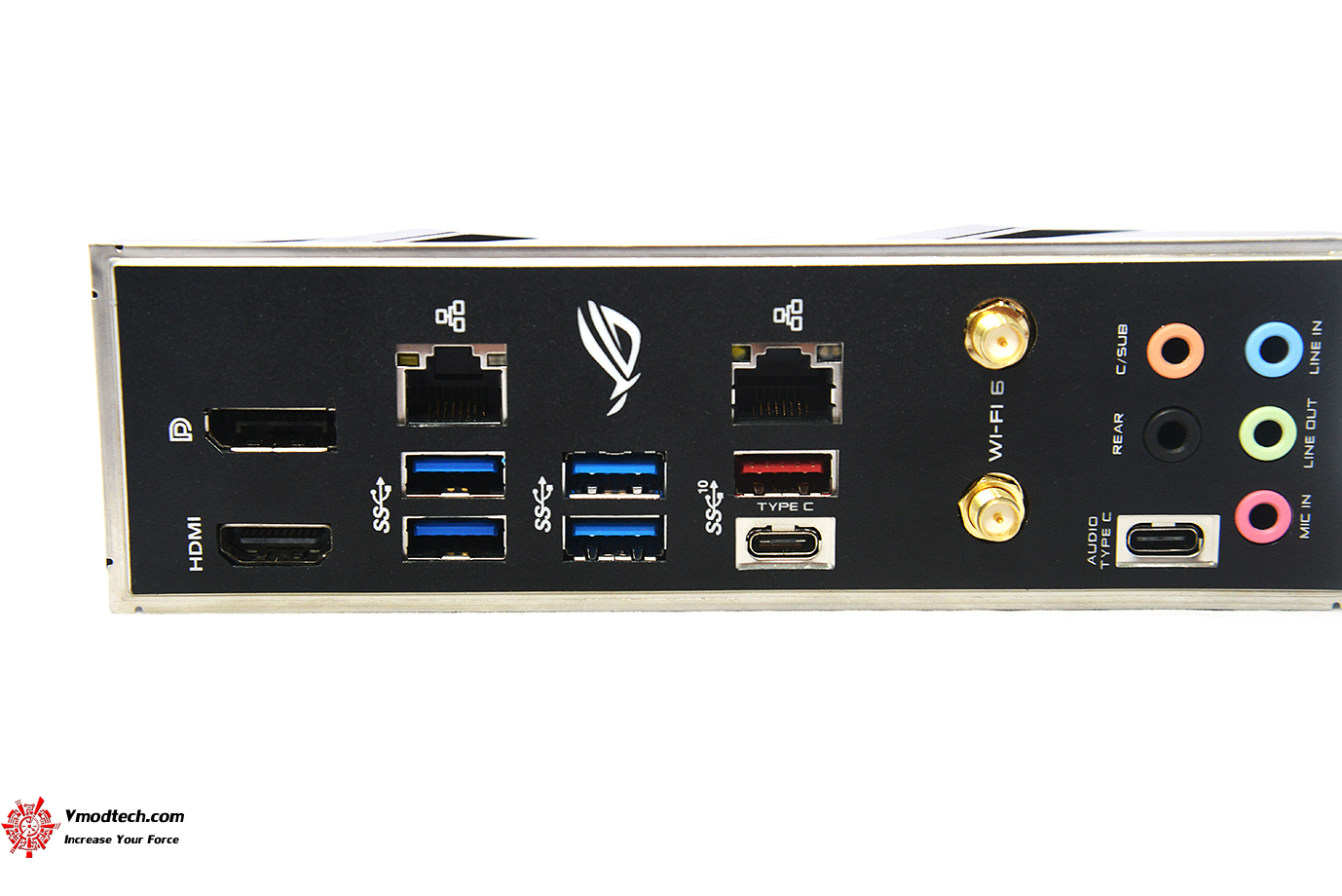

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x Intel® I219-V 1Gb Ethernet 1 x Realtek RTL8111H 1Gb Ethernet 1 x DisplayPort 1 x HDMI 2 x USB 3.2 Gen 2 (red)Type-A + USB Type-CTM 4 x USB 3.2 Gen 1 1 x USB 2.0 5 x Audio jack(s)

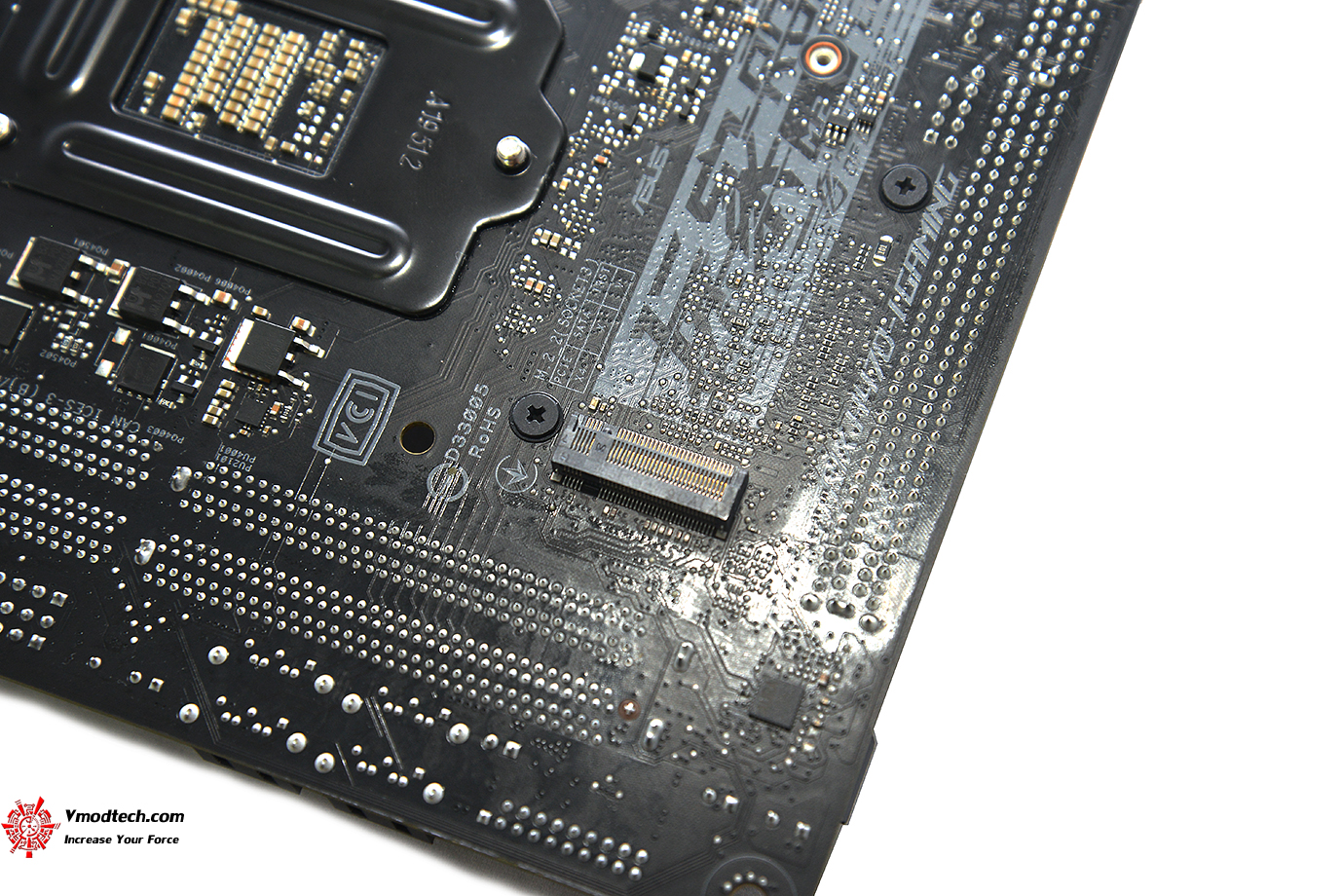

dsc_3089

M.2 ที่ด้านหลังเมนบอร์ดมีให้ใช้งานอีก 1ช่องครับ

dsc_3095

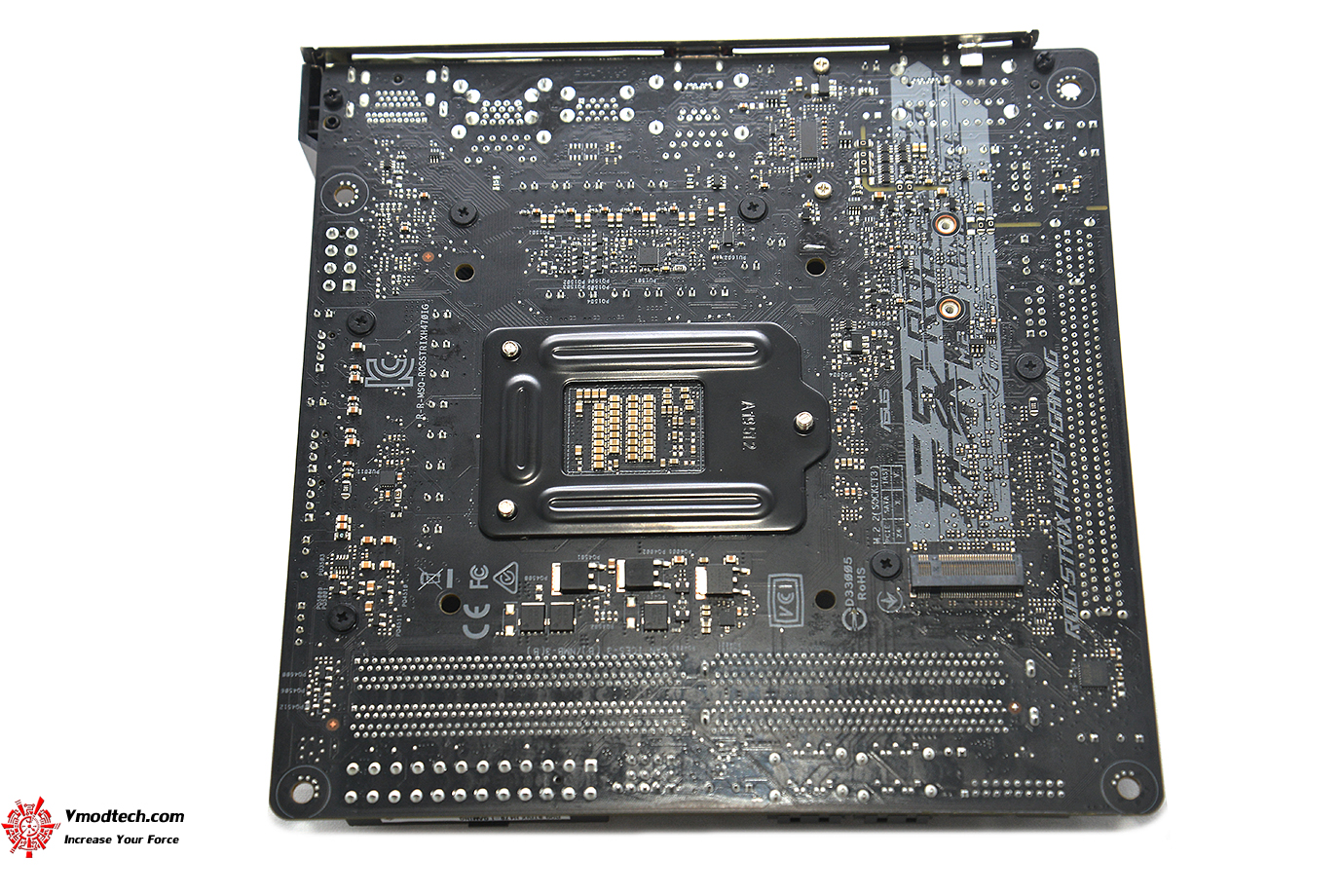

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
