ASUS ROG STRIX X870-A GAMING WIFI REVIEW : Appearance (2/10)

Article by Nongkoo OverclockTeam On November 26, 2024 466 views
ASUS ROG STRIX X870-A GAMING WIFI REVIEW
 < 1 2 3 4 5 >  Last ›

ASUS ROG STRIX X870-A GAMING WIFI Appearance

dsc_7240

ตัวกล่องสีขาวบอกชื่อรุ่น ASUS ROG STRIX X870-A GAMING WIFI พร้อมฟีเจอร์การทำงานเอาไว้ชัดเจนครับ

dsc_7257

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

dsc_7265

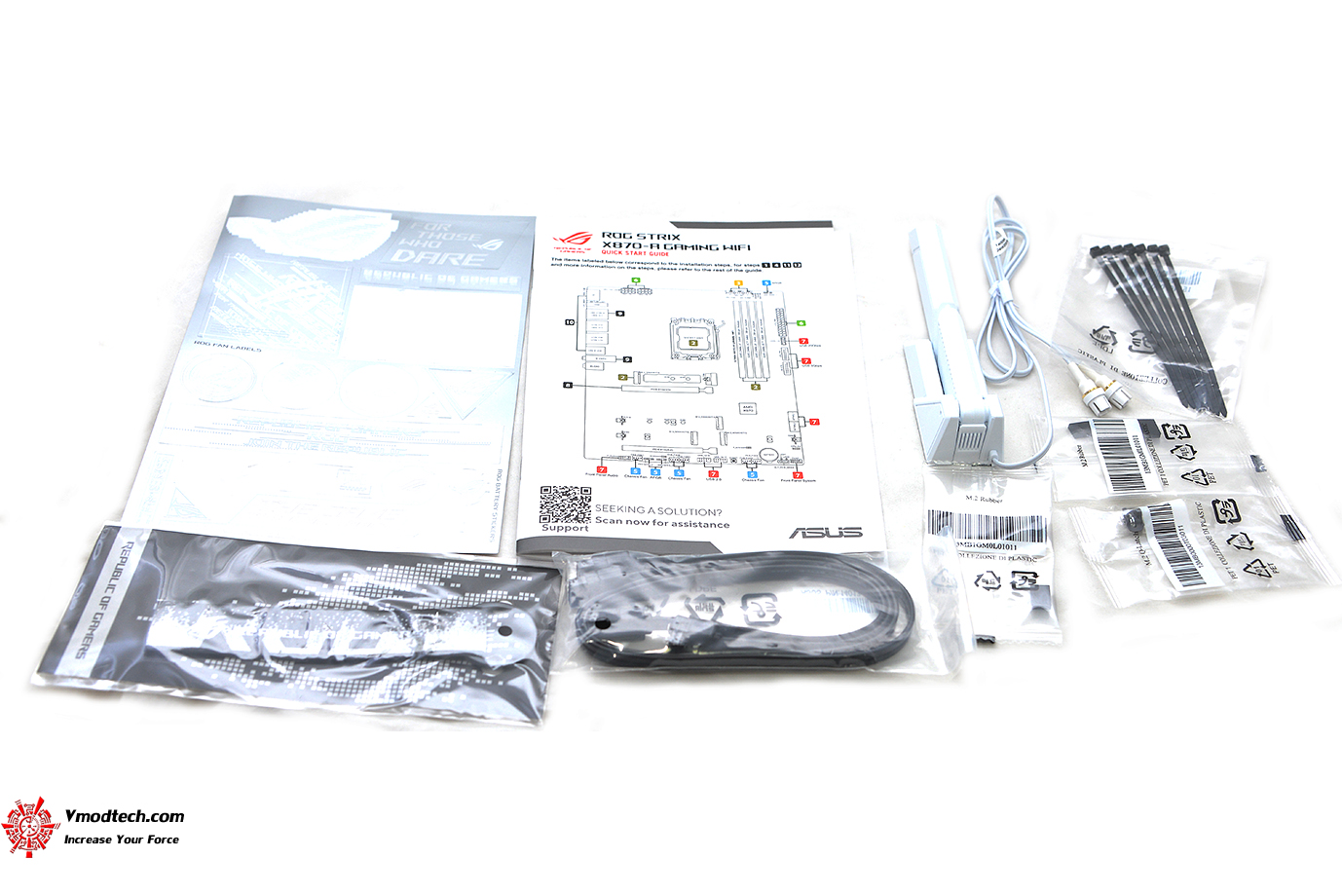

อุปกรณ์ที่ให้มาประกอบด้วย

Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x ASUS WiFi Q-Antenna 1 x Cable ties package 1 x M.2 Q-Latch package 1 x M.2 Q-Slide package 1 x ROG key chain 1 x ROG Strix stickers 4 x M.2 rubber packages Documentation 1 x Quick start guide

dsc_7276

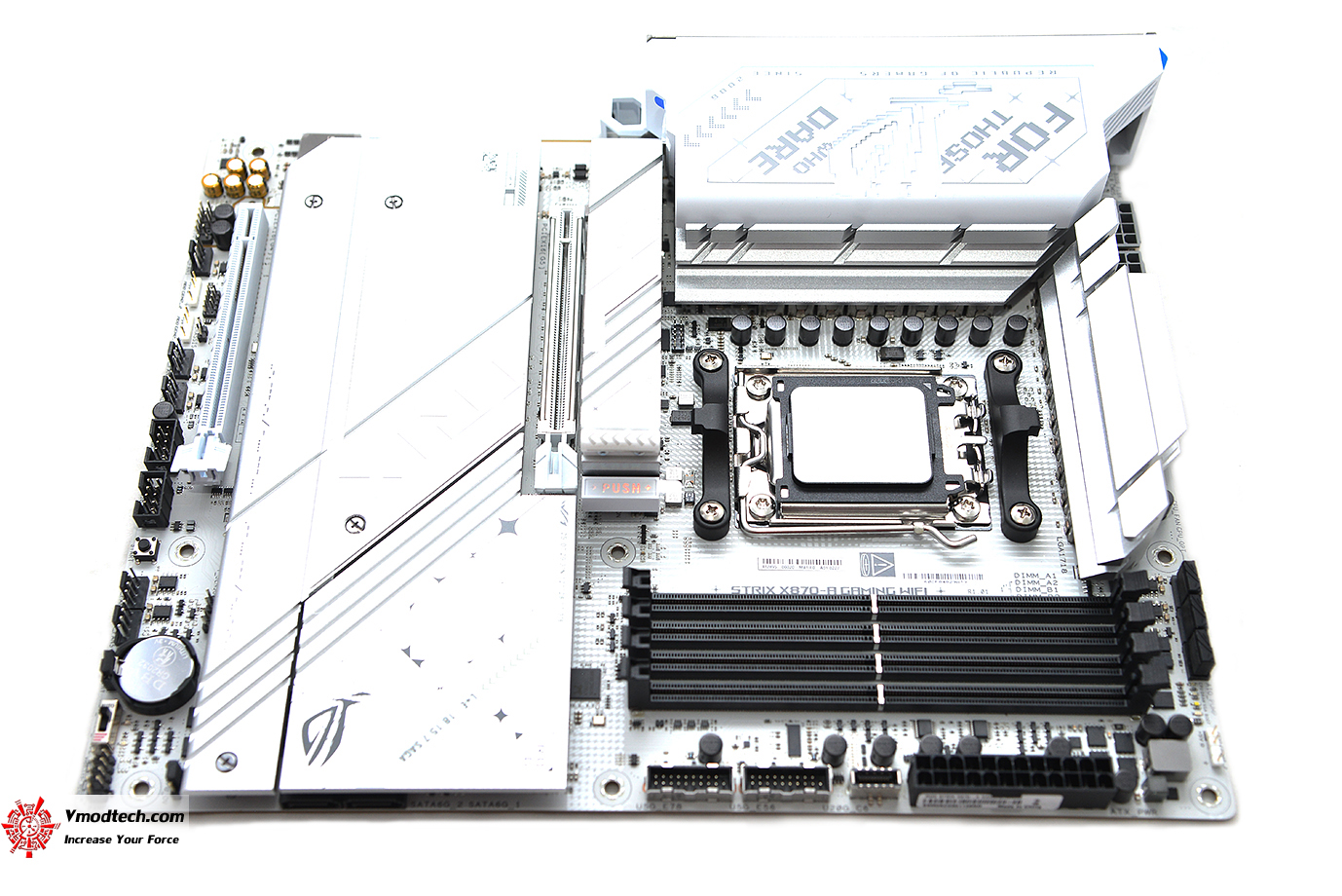

ตัวเมนบอร์ด ASUS ROG STRIX X870-A GAMING WIFI สวยงามดีไซน์สีขาวพร้อมฮีตซิงค์ที่คลอบคลุมให้ทุกจุดสำคัญในการทำงานครับ

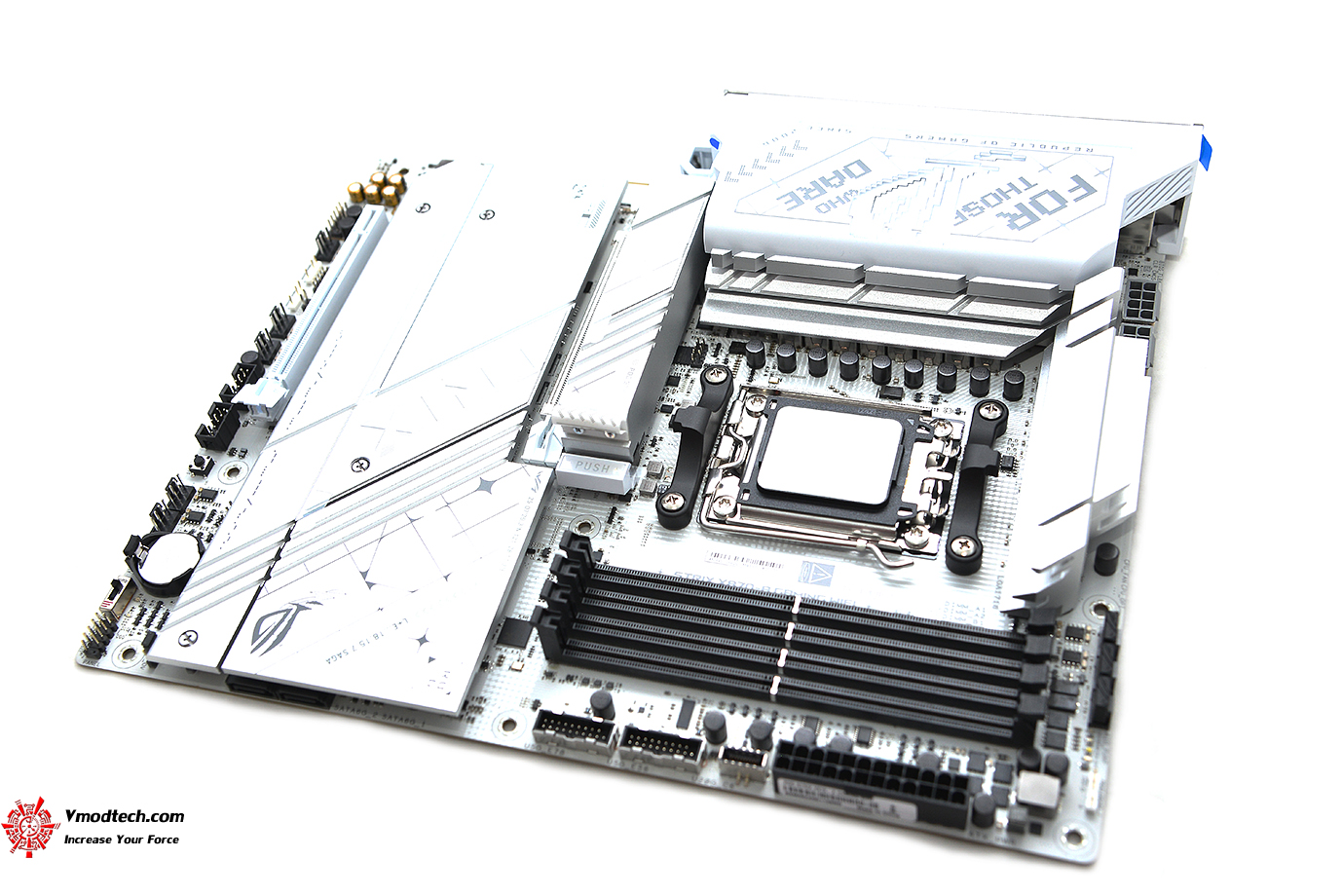

dsc_7273

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

dsc_7278

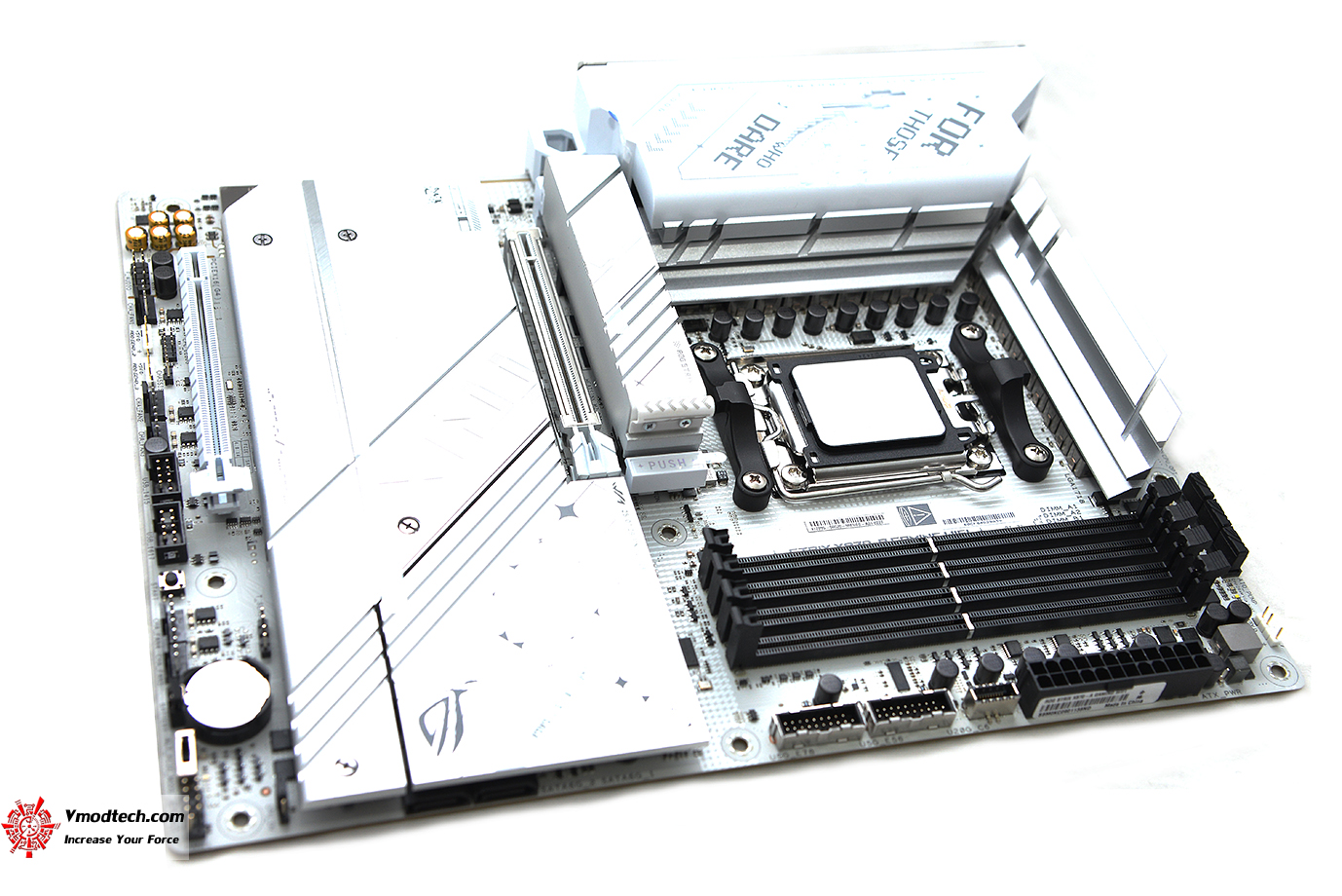

ดีไซน์ที่ออกแบบมาให้เน้นการใช้งานที่เหมาะกับการ DIY เหมาะกับสายเกมเมอร์ มีช่องเชื่อมต่อมากมายตามฟีเจอร์ EZ PC DIY

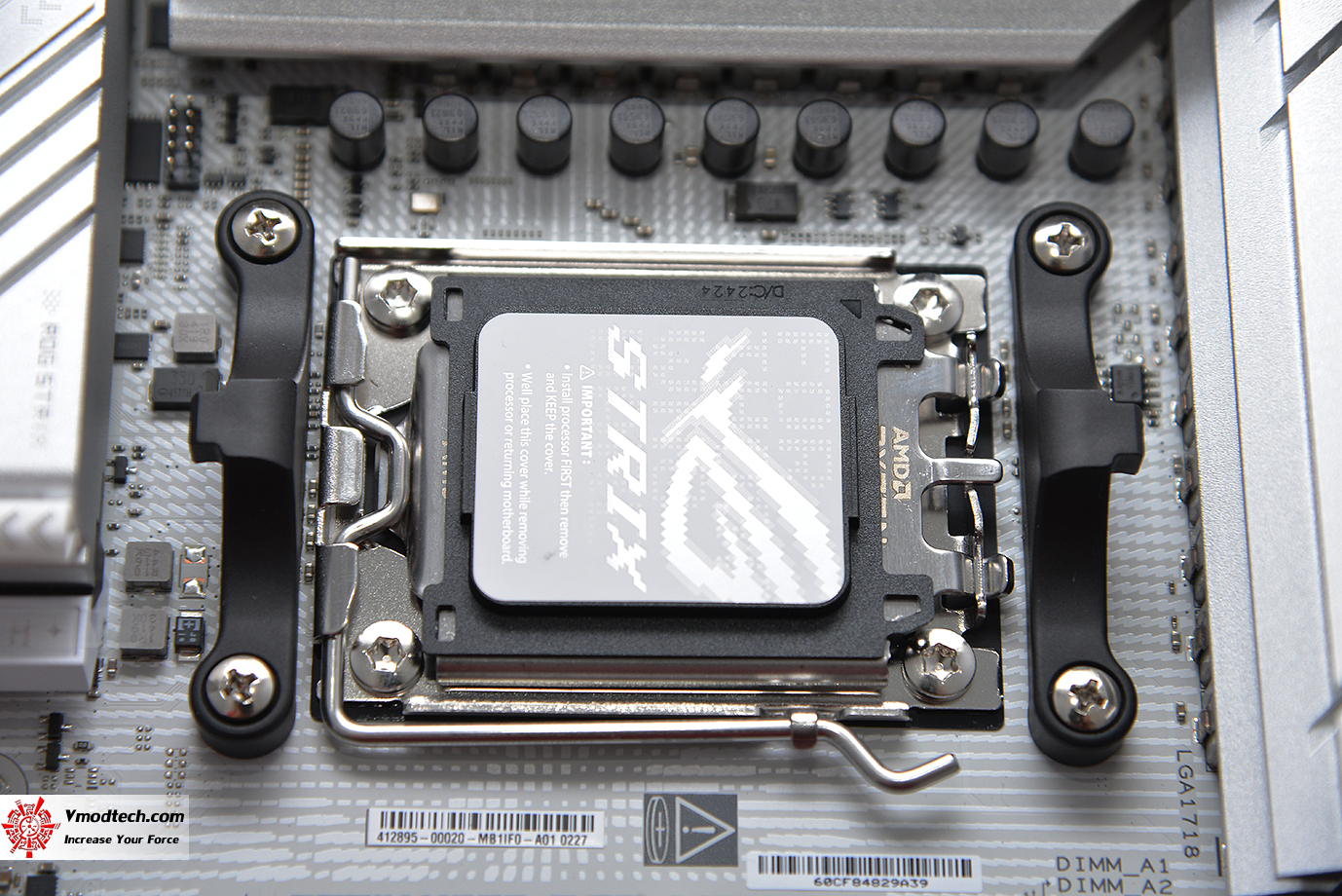

dsc_7294

ซ๊อกเก็ต AM5 ใหม่ล่าสุดครับ  รองรับซีพียู AMD Socket AM5 for AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors

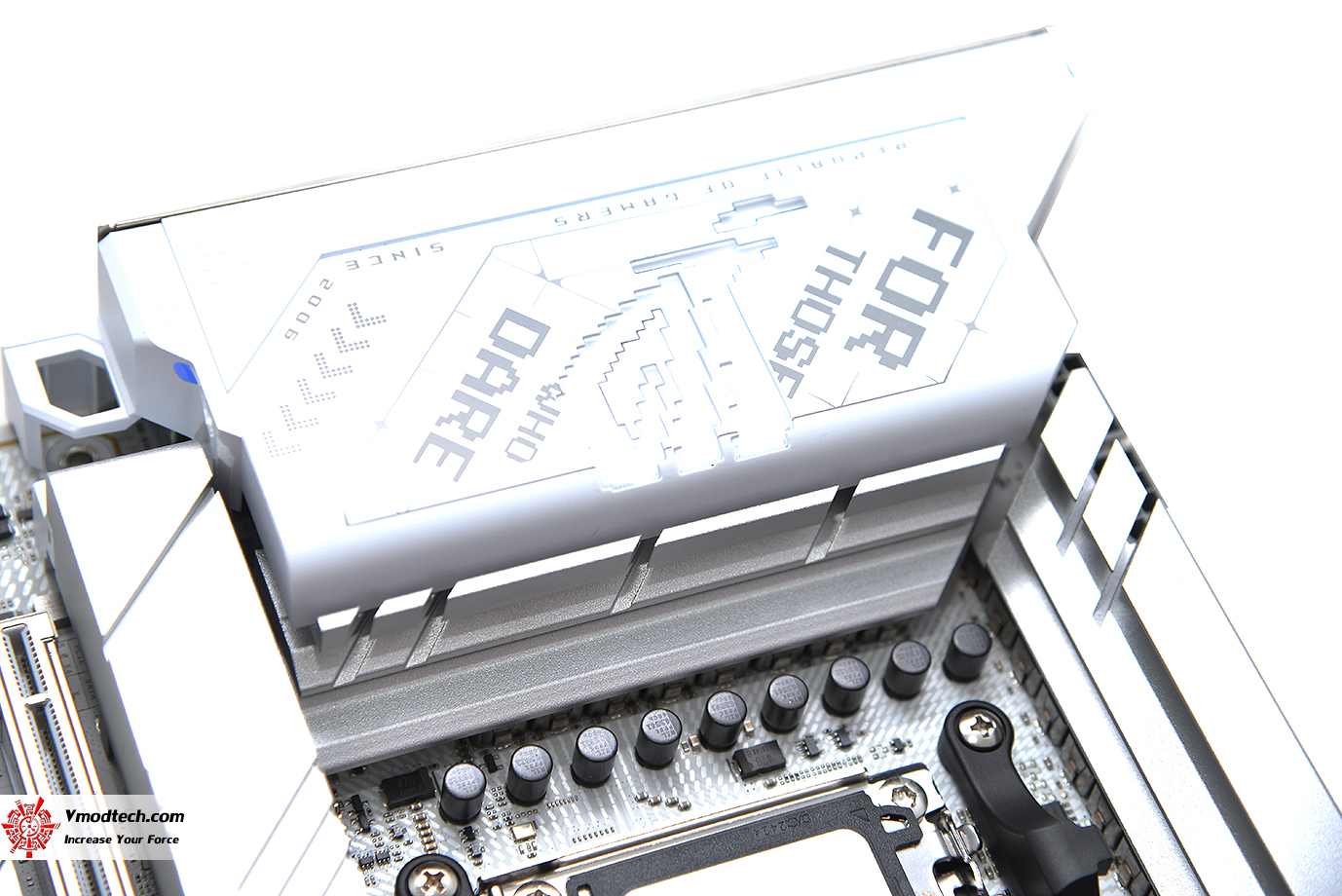

dsc_7292

ฮีตซิงค์ที่ด้านบนมีโล ROG ที่มีไฟแสดงผลแบบ RGB สามารถซิงค์การทำงานและปรับแต่งได้อย่างสวยงามจัดเต็มครับ

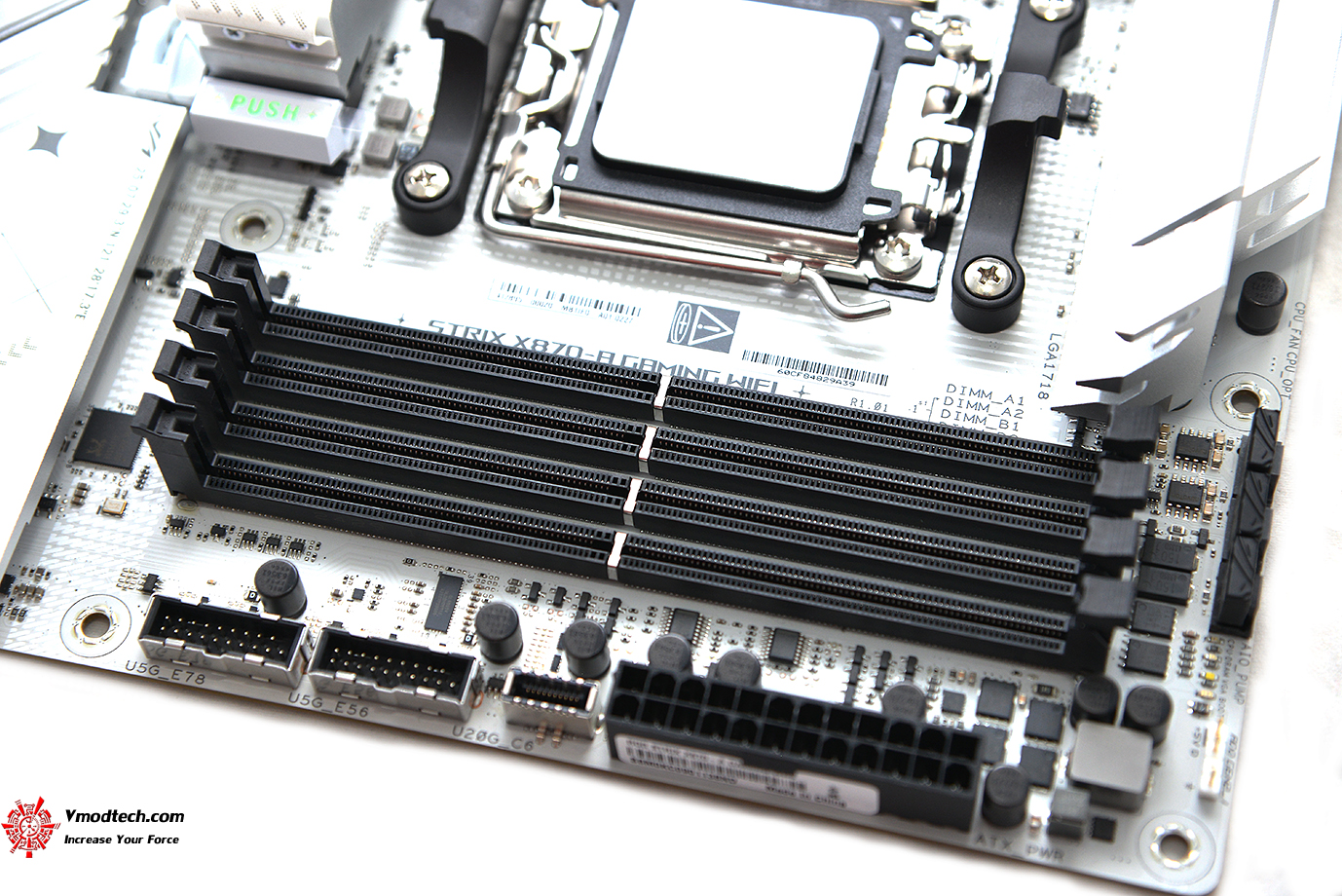

dsc_7296

สล็อตแรม DDR5 รองรับความจุ 4 x DIMM slots, max. 192GB, DDR5 Supports up to 8000+MT/s(OC) with Ryzen™ 9000 & 8000 & 7000 Series Processors, ECC and Non-ECC, Un-buffered

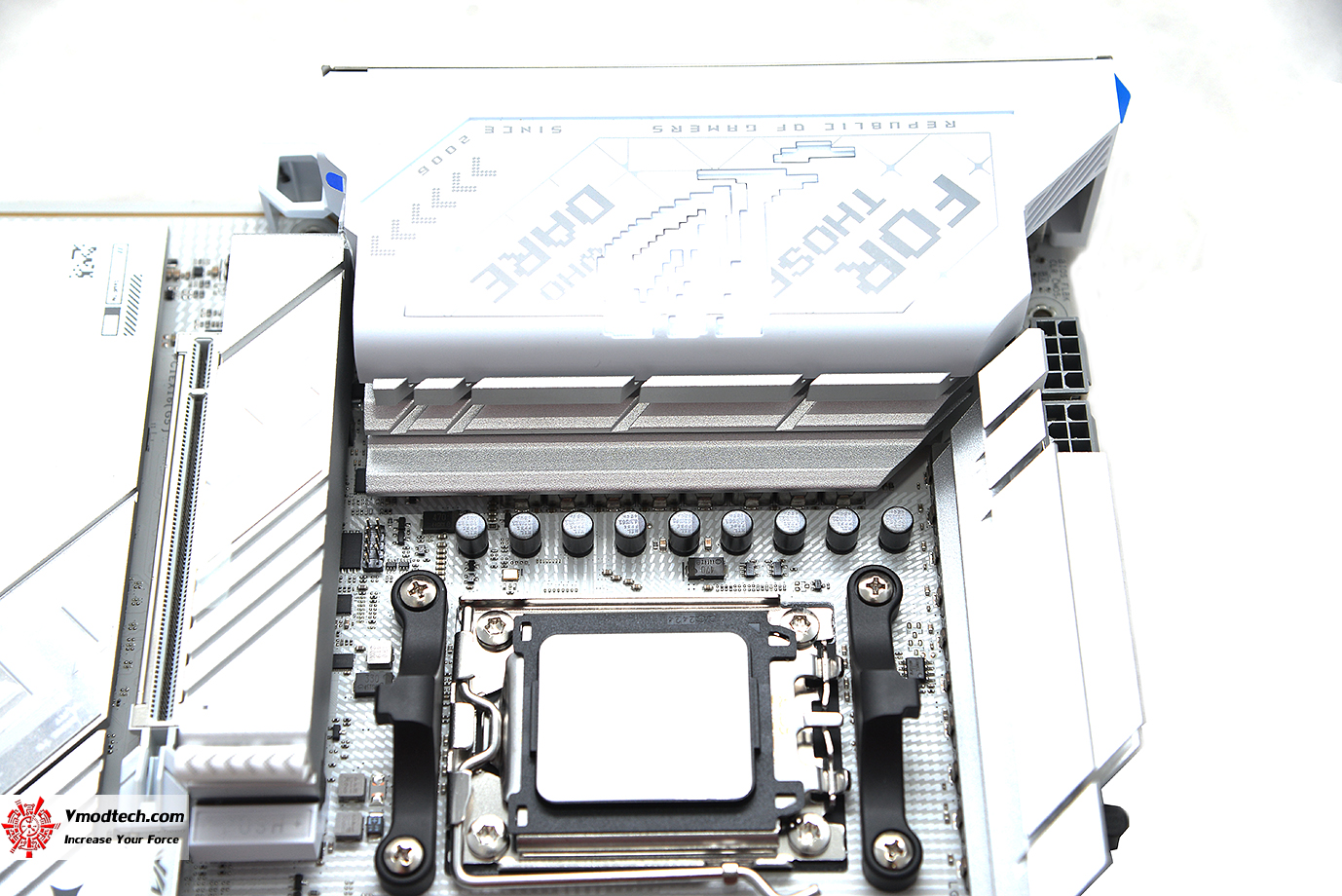

dsc_7281

ภาคจ่ายไฟ VRM ระดับพรีเมี่ยมรองรับการโอเวอร์คล๊อก ROBUST POWER SOLUTION 16 + 2 + 2 power solution rated for up to 90A per stage และคาปาซิเตอร์เกรดพรีเมี่ยม ALLOY CHOKES และ DURABLE CAPACITORS การระบายความร้อนมีฮีตซิงค์ระบายความร้อนภาคจ่ายไฟ VRM และ VRM HEATSINK ARRAY มีให้ทั้งสองฝั่งแบบสองชั้นครับเป็นอลูมิเนียมอย่างดีเลยครับ

dsc_7288

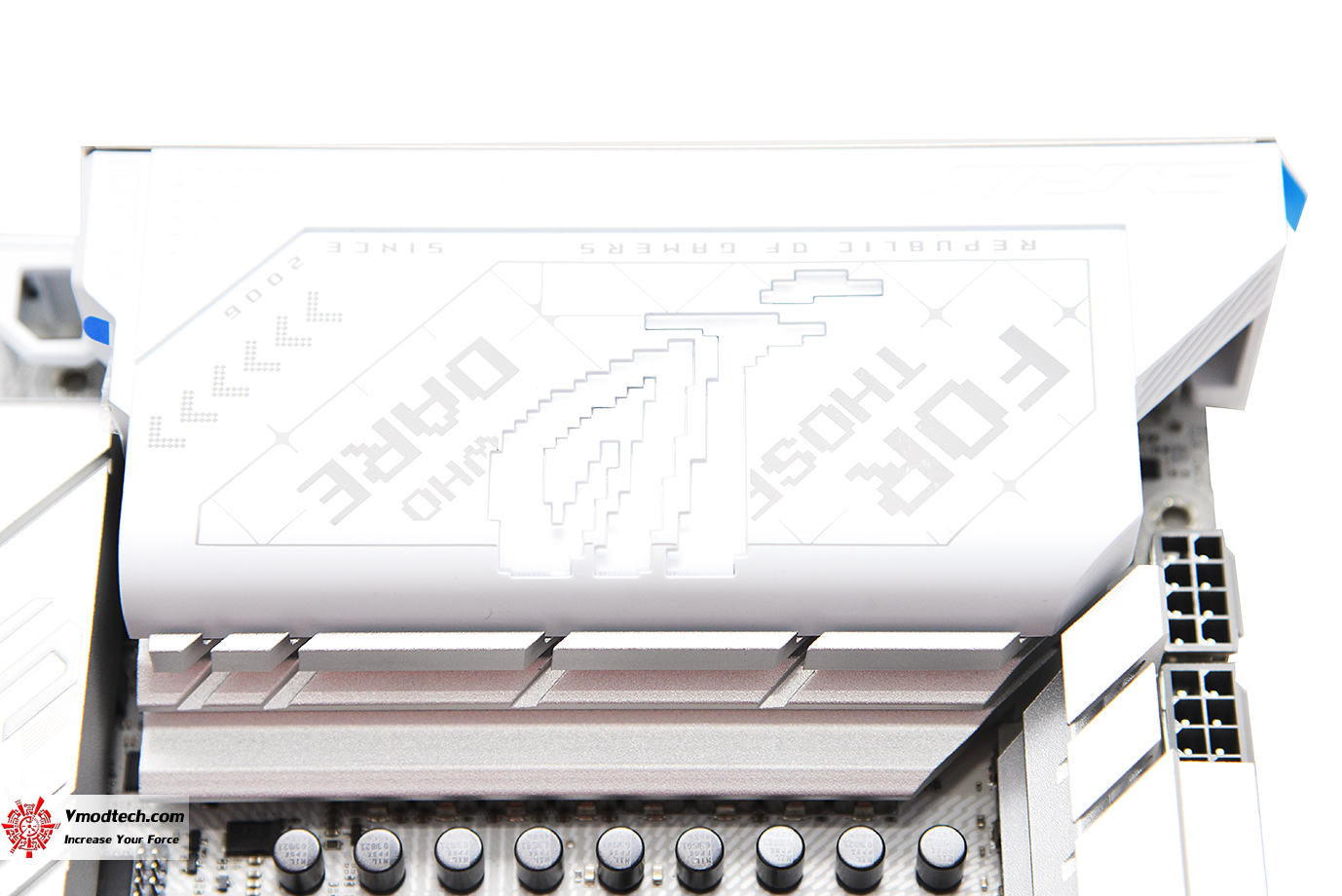

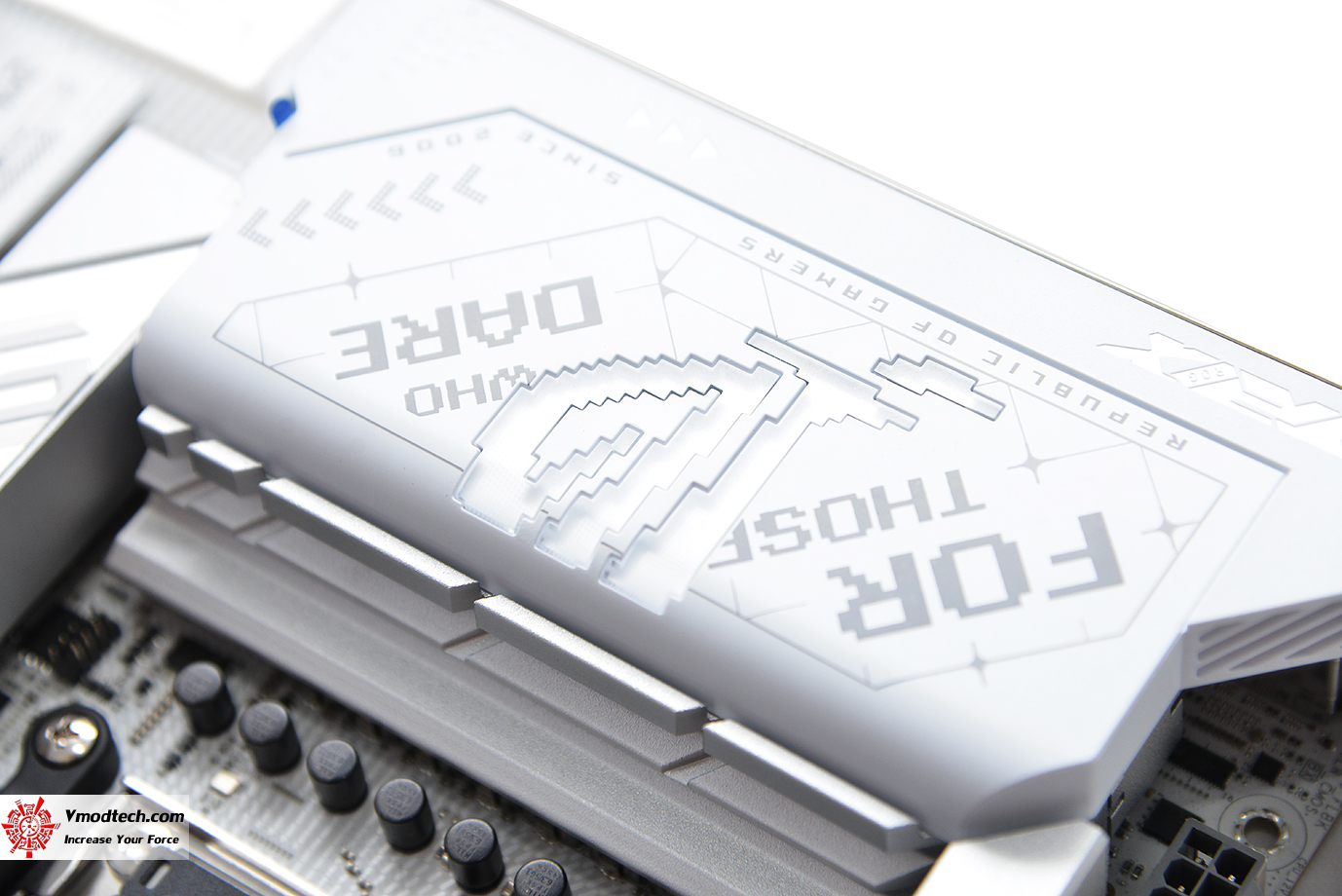

ฮีตซิงค์ VRM HEATSINK ARRAY อลูมิเนียมแบบสองชั้นด้านบนแสดงผลไฟ RGB บนโลโก้ ROG สามารถซิงค์การทำงานและปรับแต่งได้ ดีไdsc_7357 ดีไซน์สวยงามโดดเด่นเป็นเอกลักษณ์

dsc_7299

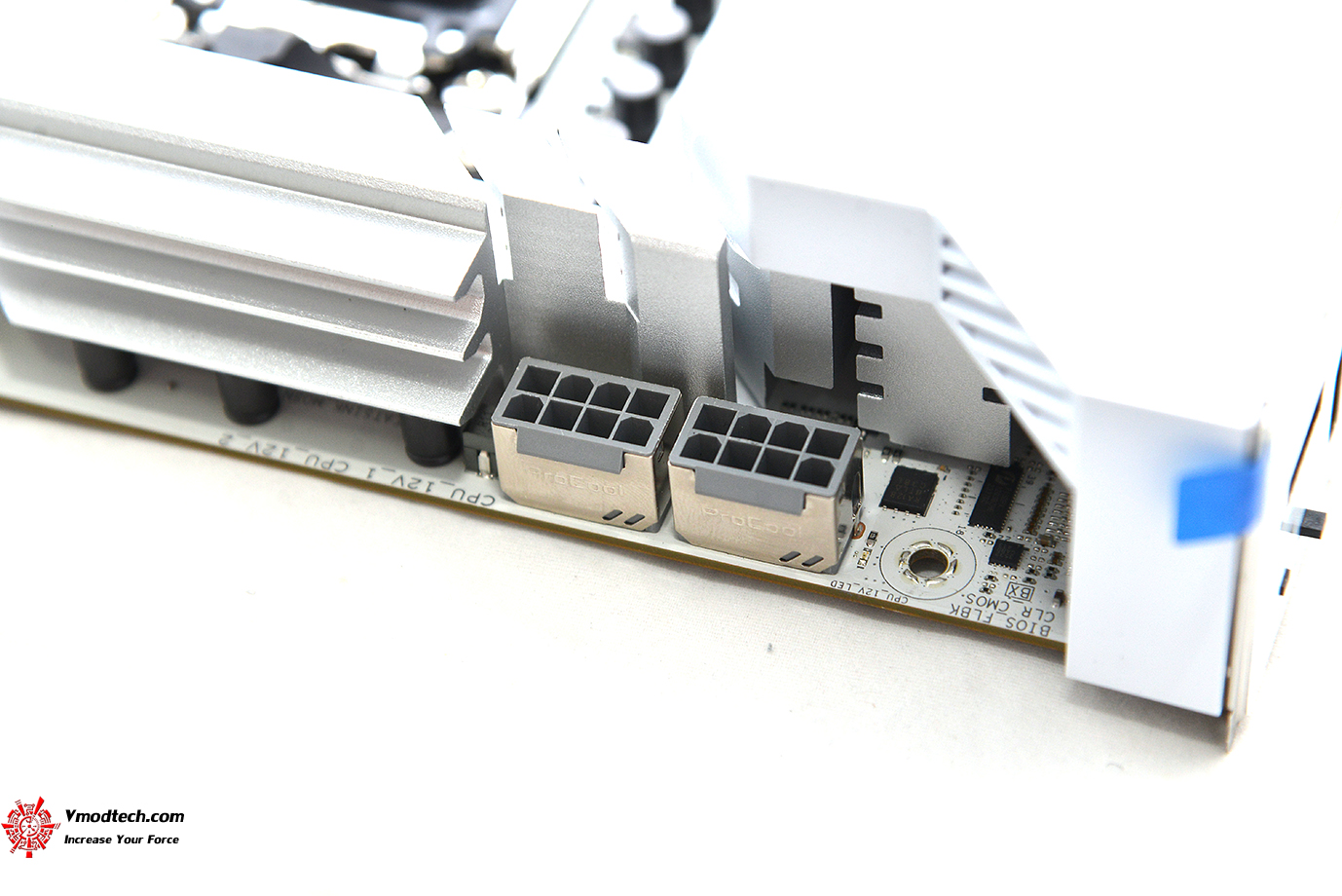

ช่องต่อไฟเลี้ยง DUAL PROCOOL II POWER Connectors 8พิน 2ช่อง

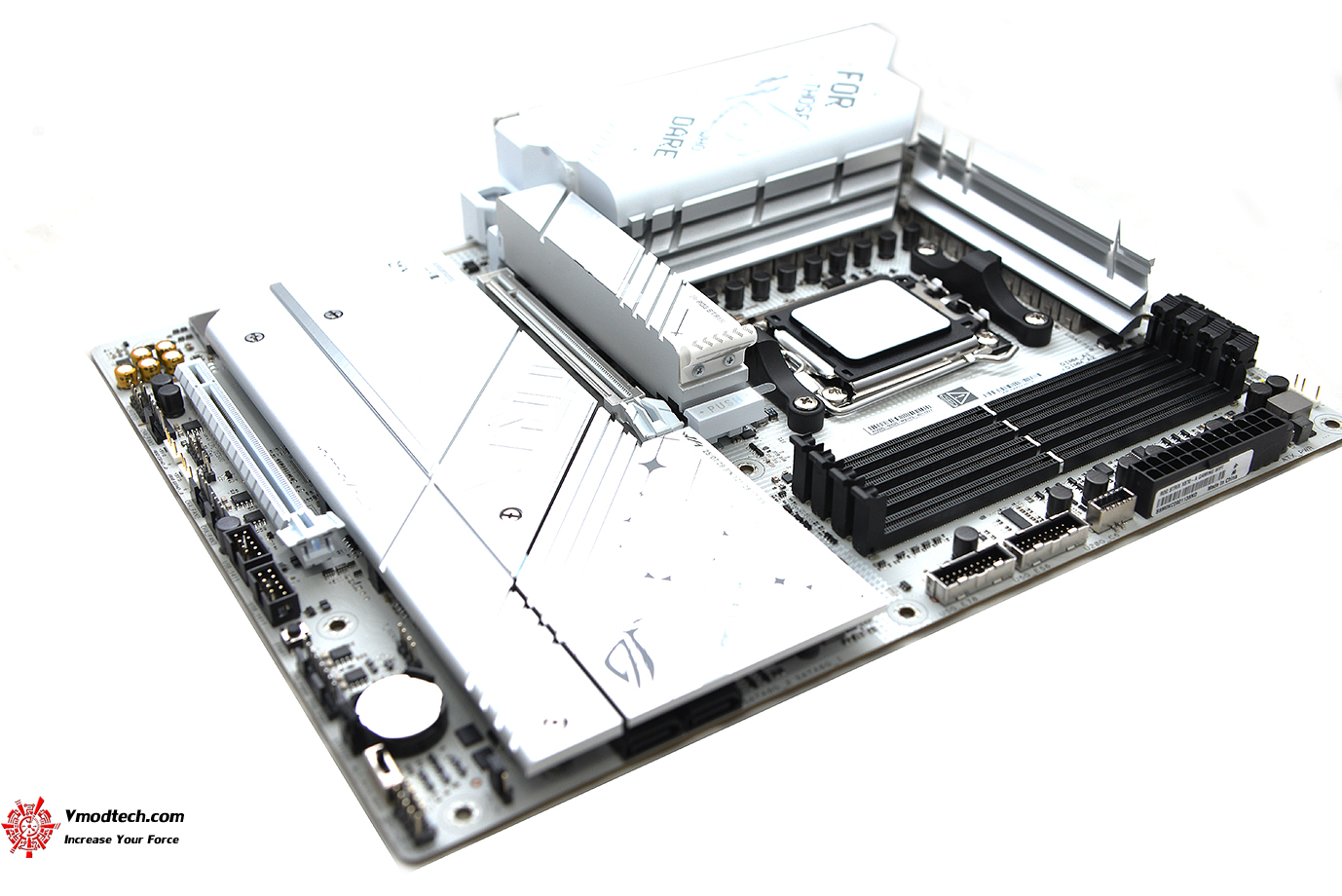

dsc_7338

ตัวเมนบอร์ด ASUS ROG STRIX X870-A GAMING WIFI รองรับการติดตั้งชุดฮีตซิงค์ทั้งชุดลมและชุดน้ำได้อย่างอิสระพร้อมให้ DIY ได้อย่างเต็มที่ครับ

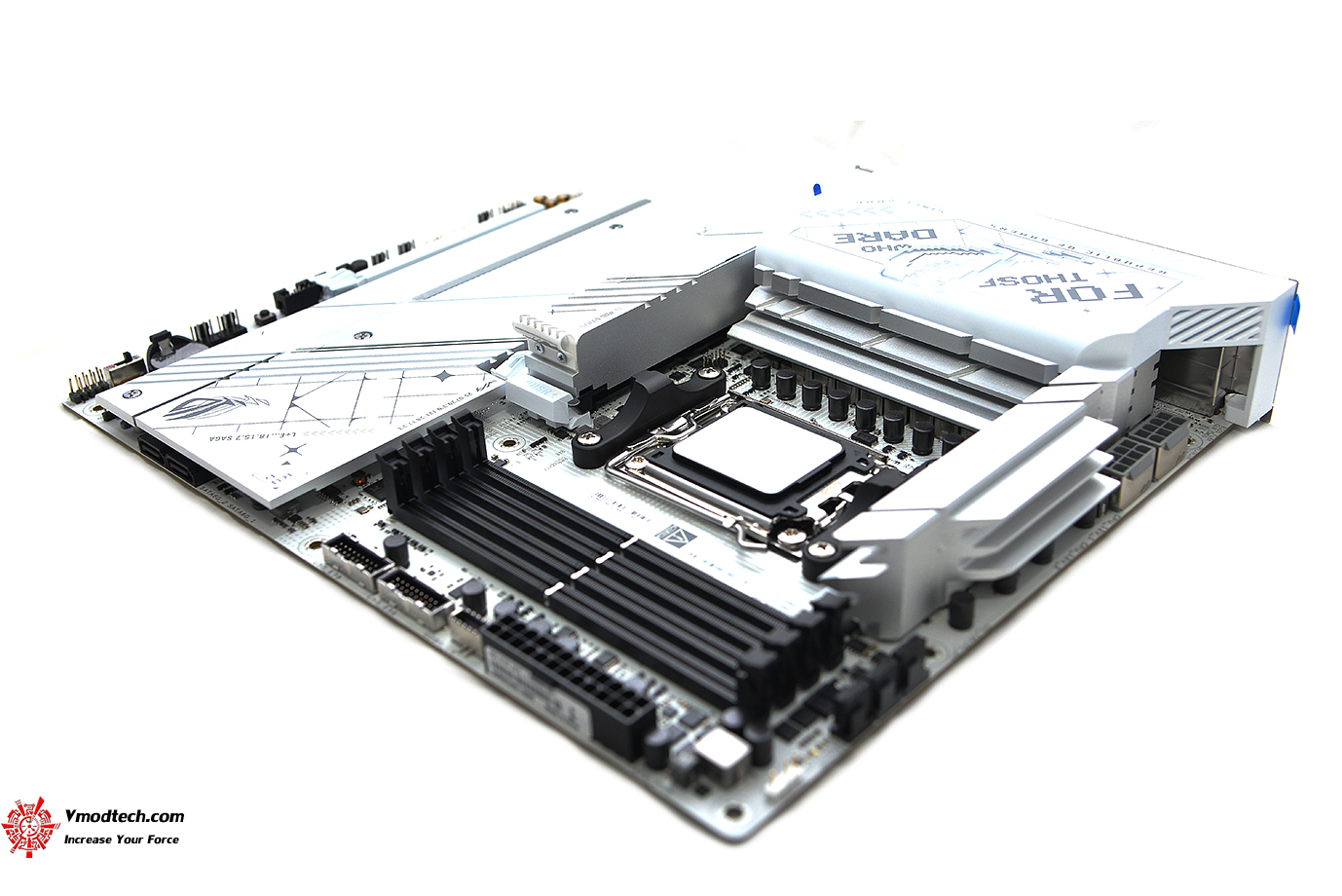

dsc_7360

ดีไซน์การจัดวางวัสดุช่องเชื่อมต่อต่างๆ ทำได้อย่างลงตัวสวยงามครับ

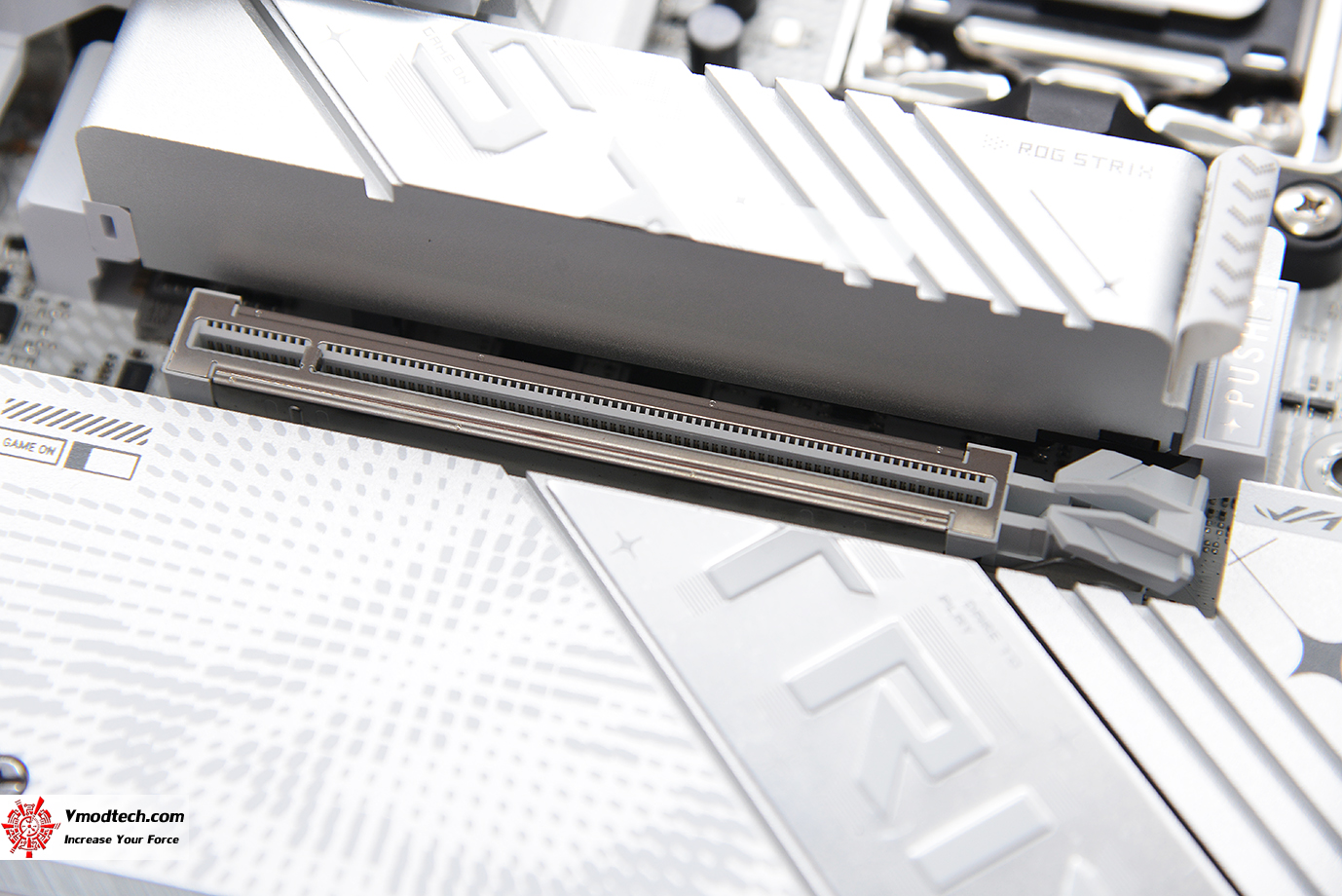

dsc_7325

ช่องเชื่อมต่อ PCIe ประกอบด้วย  PCIE 5.0 EXPANSION SLOT พร้อมกับ PCIe Slot Q-Release Slim ที่ถอดออกได้ง่ายดายกว่าเดิมครับ

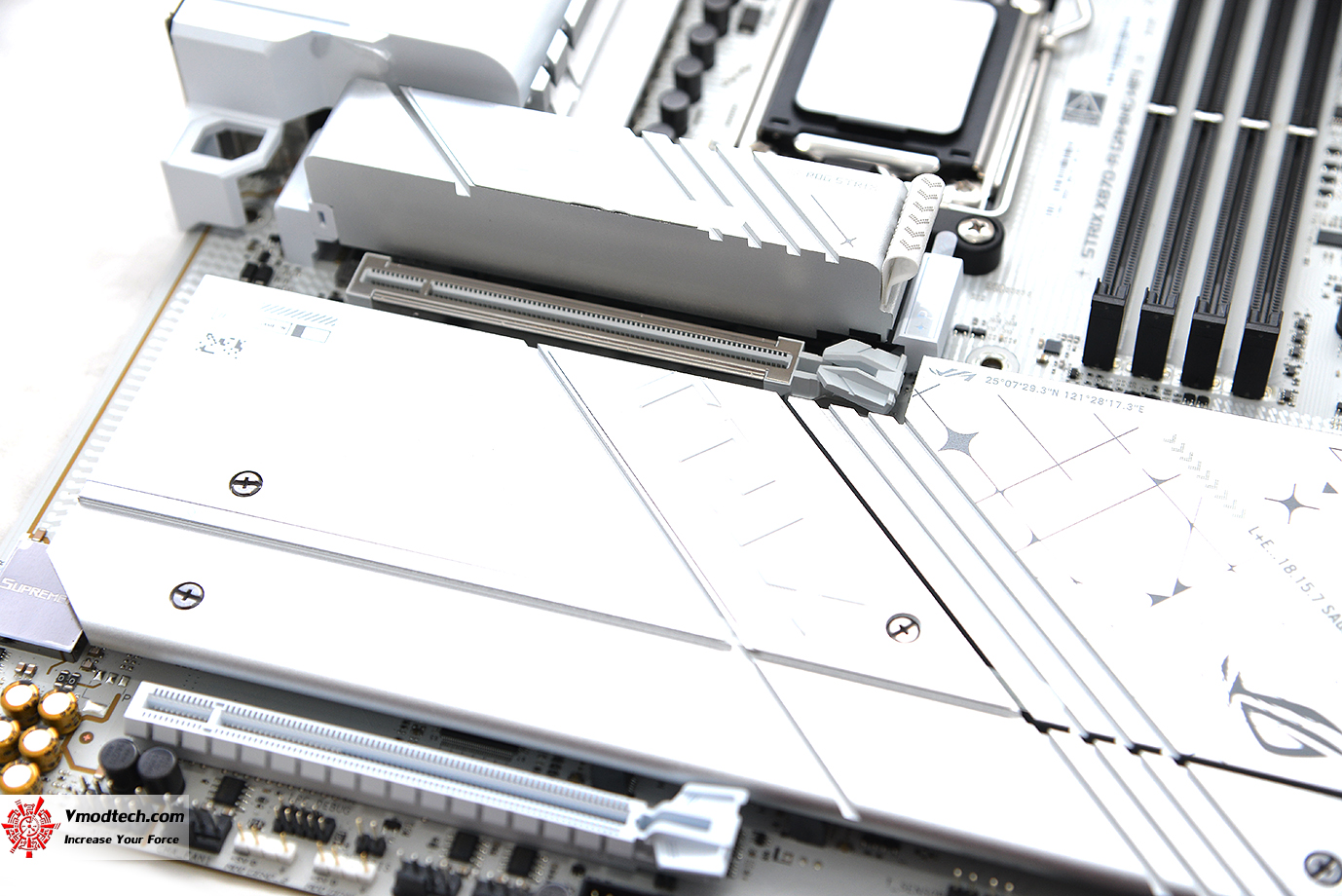

dsc_7330

ช่องเชื่อมต่อ PCIe เป็น PCIe 5.0 ประกอบด้วย จะให้ PCIe 5.0 1ช่อง และ PCie 4.0 1ช่อง รวมเป็น 2ช่องครับ

AMD Ryzen™ 9000 & 7000 Series Desktop Processors*

1 x PCIe 5.0 x16 slot (supports x16 mode)

AMD Ryzen™ 8000 Series Desktop Processors*

1 x PCIe 4.0 x16 slot (supports x8/x4 mode)**

AMD X870 Chipset

1 x PCIe 4.0 x16 slot (supports x4 mode)

dsc_7322

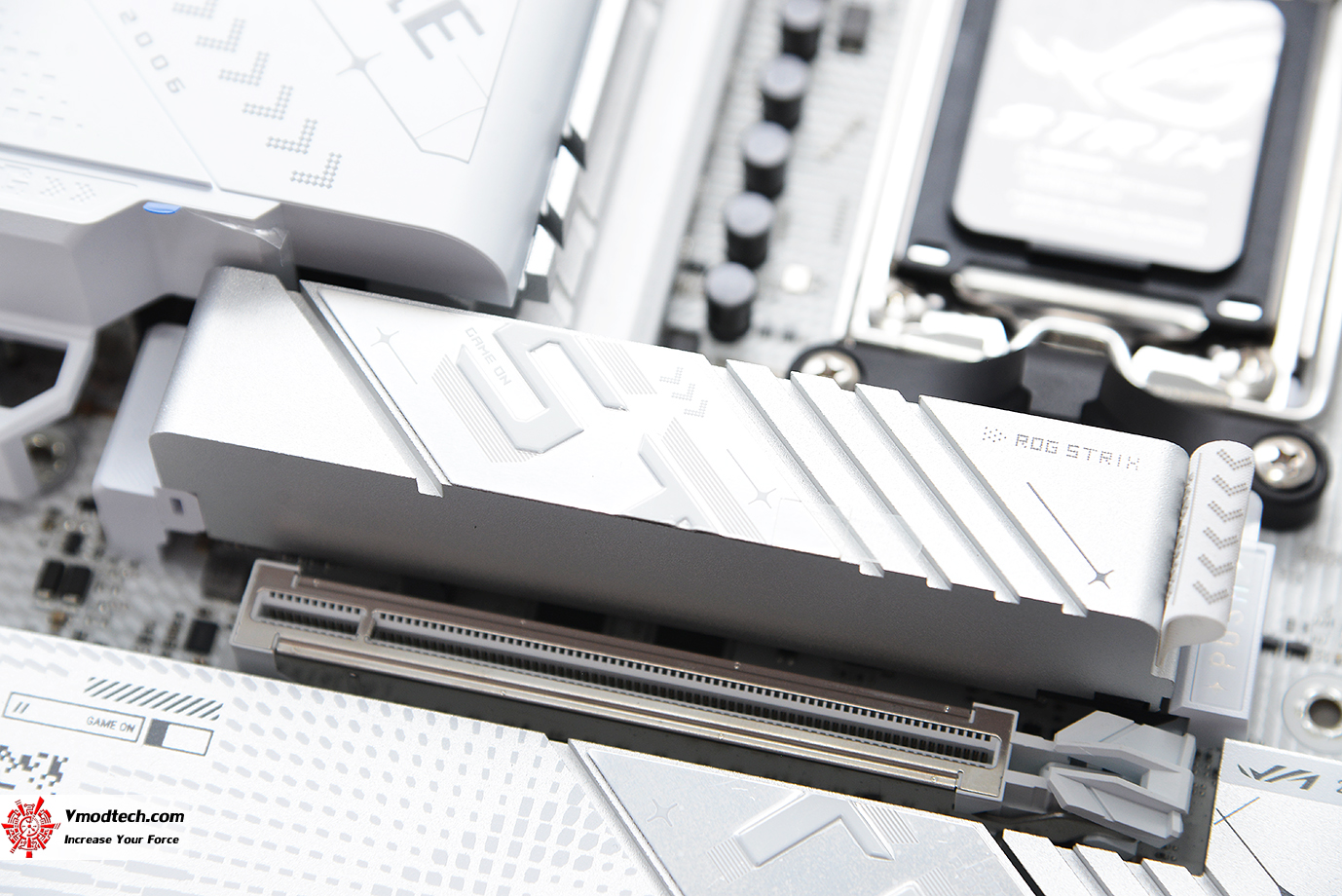

M.2 มีฮีตซิงค์ระบายความร้อน M.2 HEATSINKS และ M.2 BACKPLATE พร้อมกับการถอดออกได้ง่ายดาย รองรับ PCIe 5.0 2ช่องการทำงาน รวมทั้งหมด 4ช่องพร้อมฮีตซิงค์ระบายความร้อนให้ทุกจุด ประกอบด้วย

4 x M.2 slots AMD Ryzen™ 9000 & 7000 Series Desktop Processors* M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode) M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)** AMD Ryzen™ 8000 Series Desktop Processors** M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4/x2 mode) M.2_2 slot (Key M), type 2242/2260/2280/22110 (Not supports)**** AMD X870 Chipset M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)*** M.2_4 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)

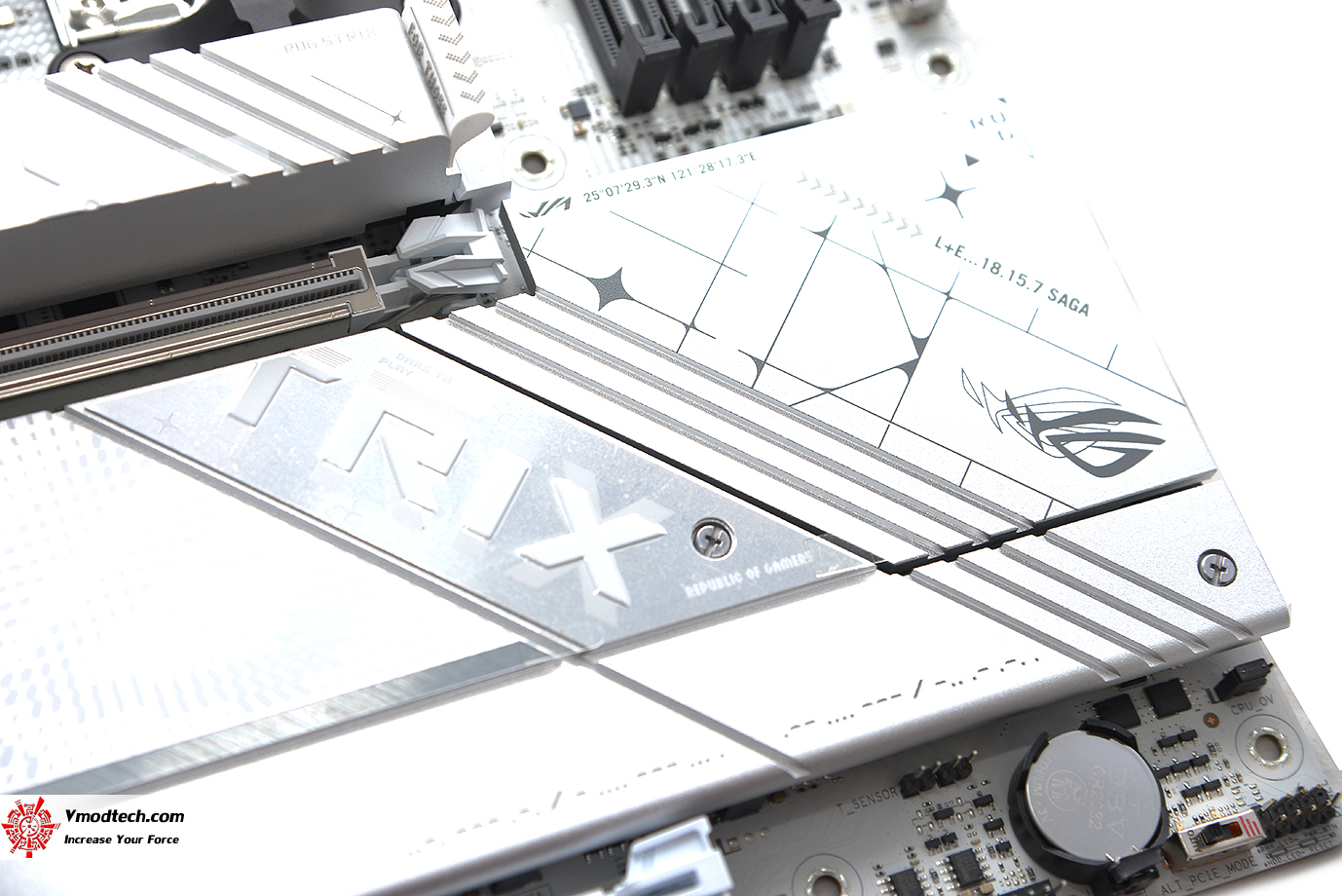

dsc_7319

ถอดอัพเกรดติดตั้งได้ง่ายในการอัพเกรดช่องต่างๆ

dsc_7307

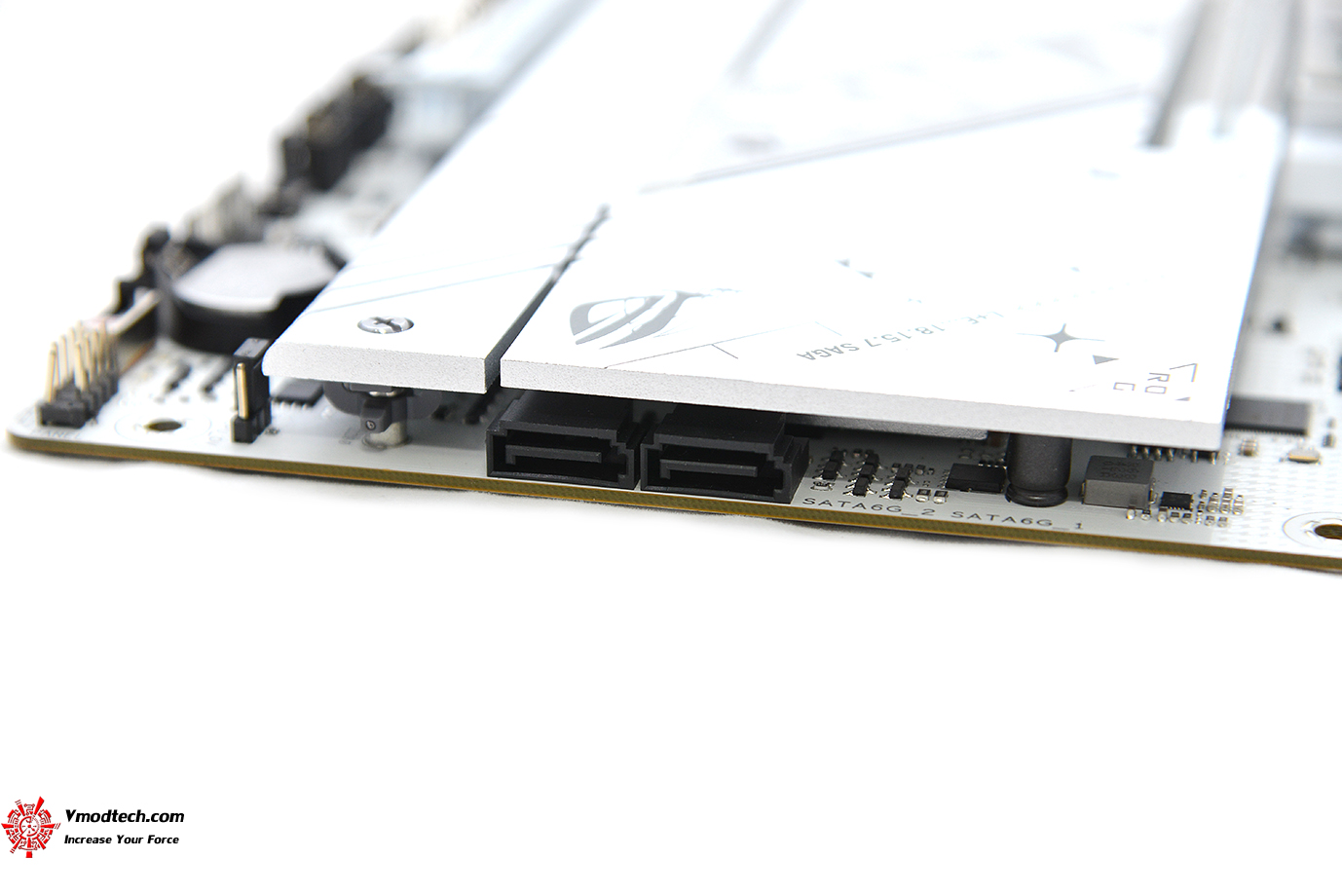

ช่อง 2 x SATA 6Gb/s ports มีมาให้ 2ช่องการทำงานครับ

dsc_7312

ชิปเซ็ต AMD X870E Chipset รุ่นท็อปใหม่ล่าสุดตัวท็อปสุดของทาง AMD ครับ

dsc_7310

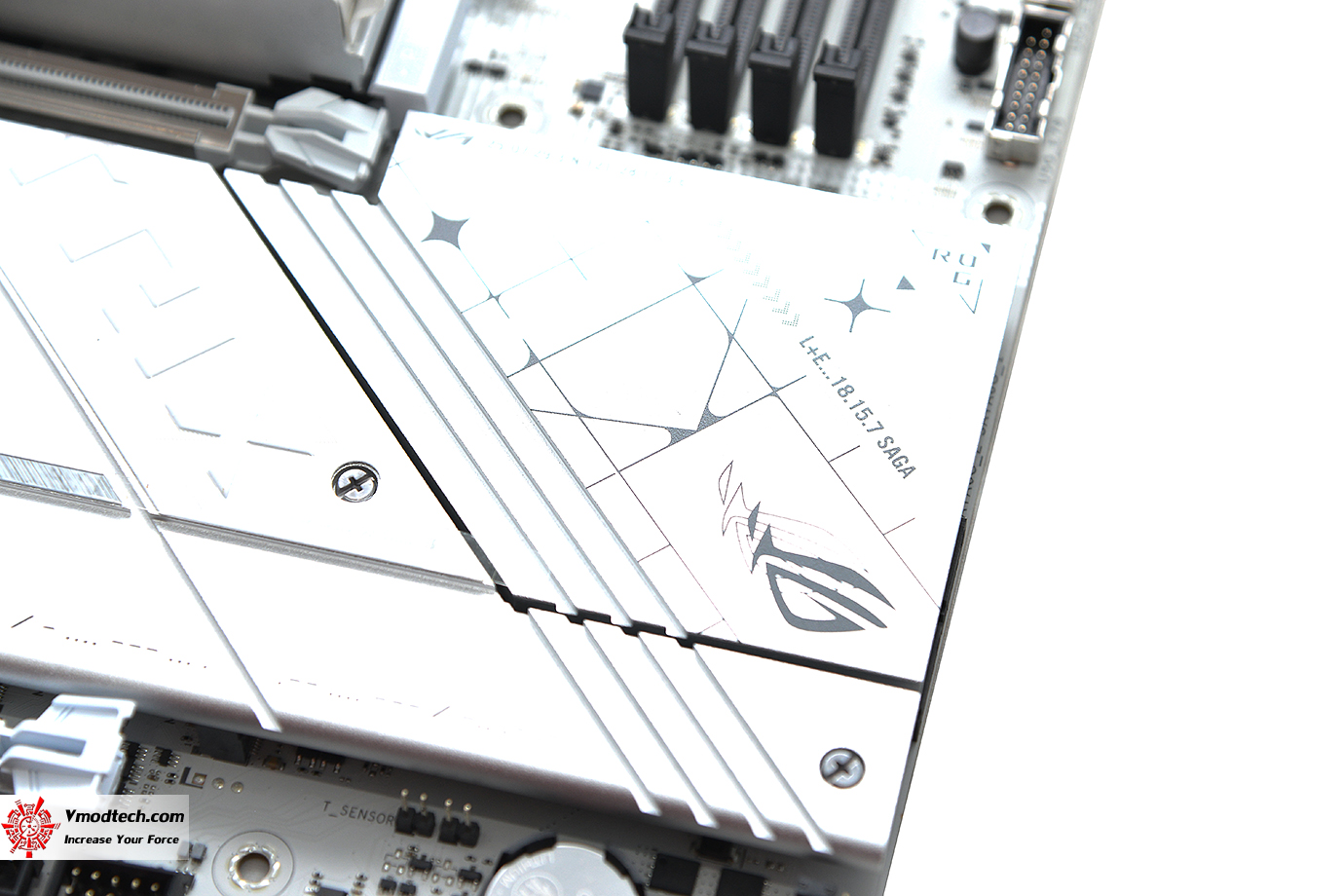

โดยฮีตซิงค์ชิปเซ็ต Chipset heatsink ใหญ่โตคลอบคลุมทั่วถึงเน้นระบายความร้อนอย่างเต็มประสิทธิภาพครับ

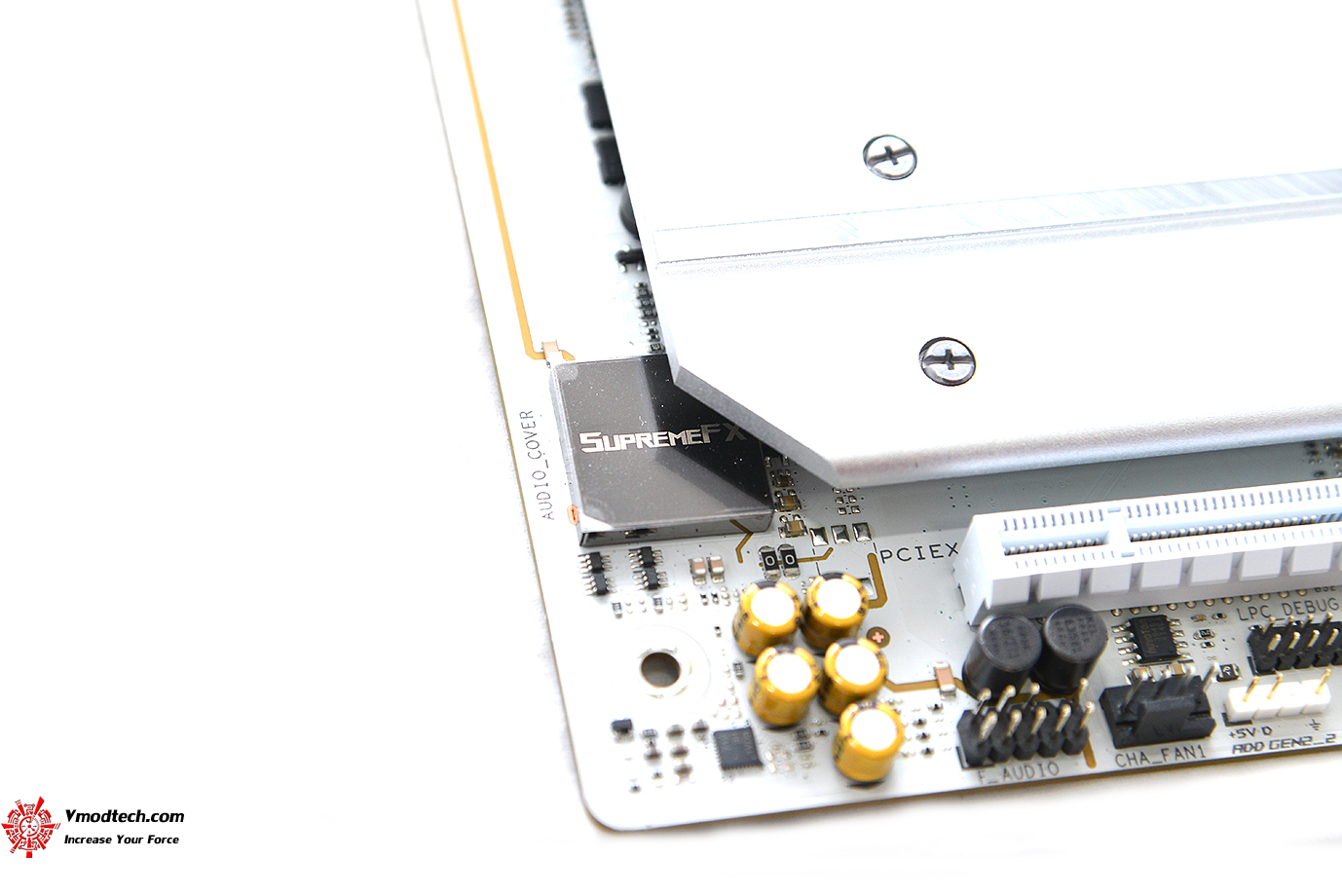

dsc_7332

ระบบเสียง ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 จัดเต็มให้คอเกมมิ่ง

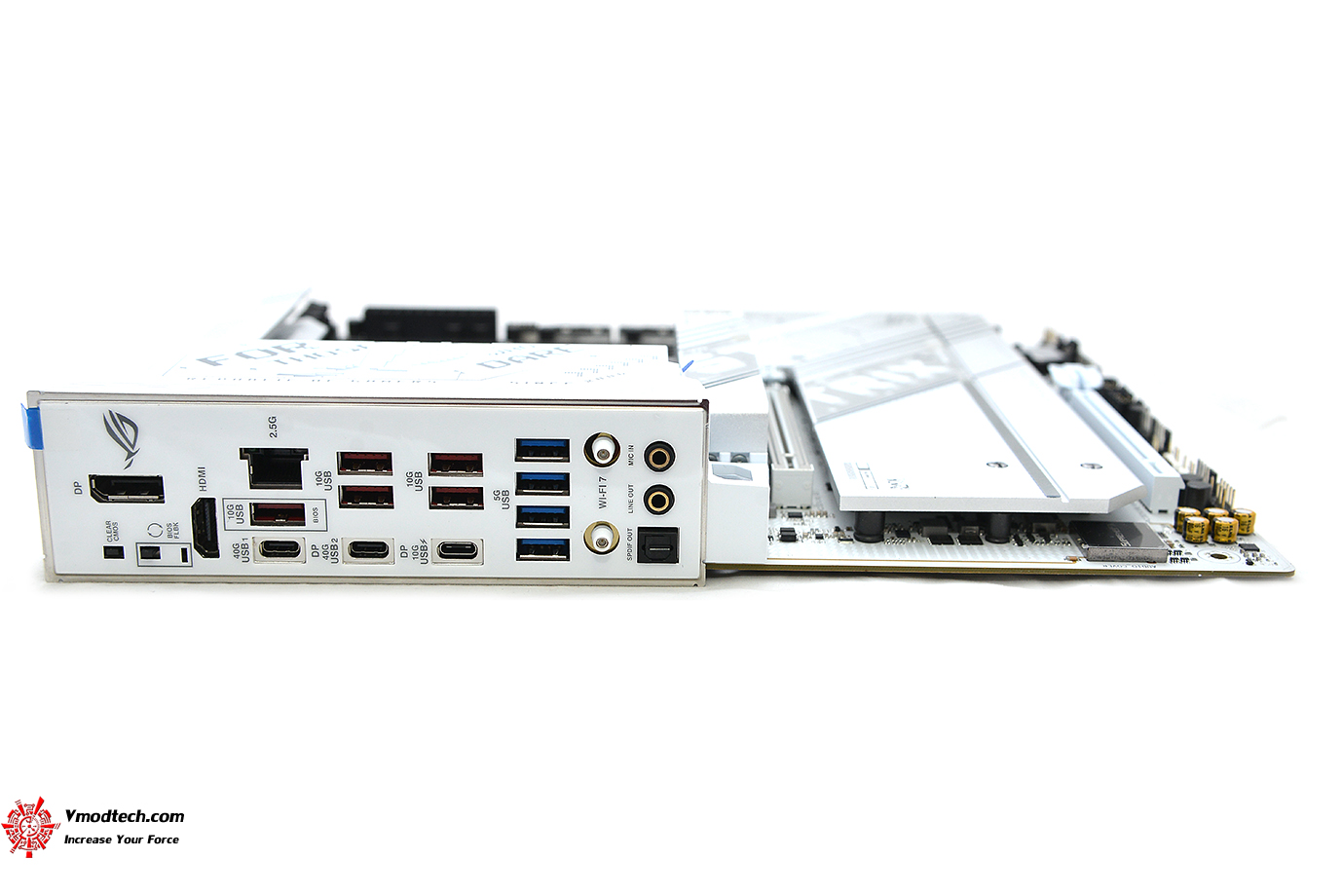

dsc_7342

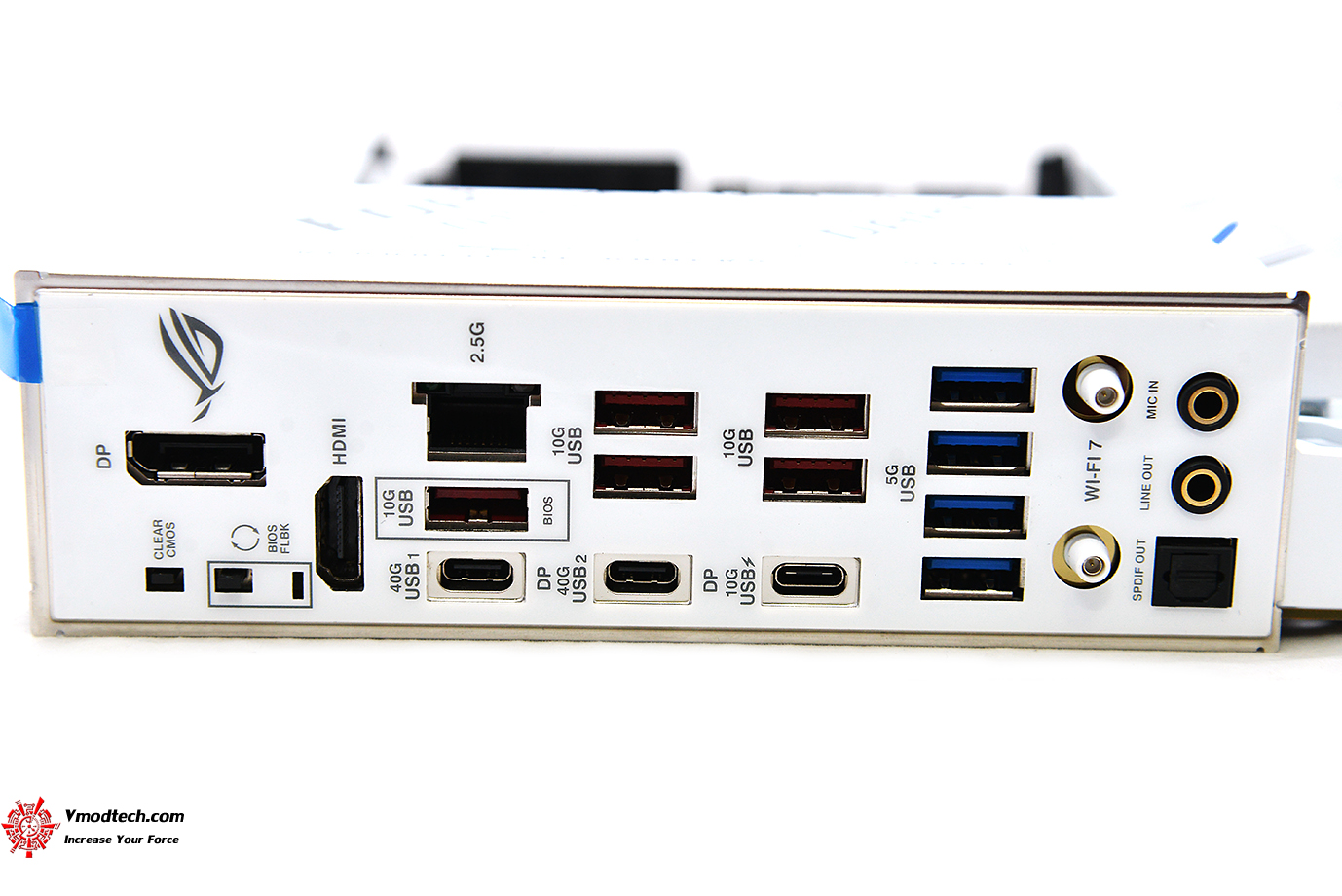

dsc_7346

อินเตอร์เฟสมีมาให้มากมายครับประกอบด้วย

2 x USB4® (40Gbps) ports (2 x USB Type-C® with DP Alt mode) 6 x USB 10Gbps ports (5 x Type-A + 1 x USB Type-C® with up to 30W PD Fast-charge)** 4 x USB 5Gbps ports (4 x Type-A) 1 x DisplayPort 1 x HDMI™ port 1 x Wi-Fi module 1 x Intel® 2.5Gb Ethernet 2 x Audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button 1 x Clear CMOS button

dsc_7350

PCB ด้านหลังสีดำสนิท

เราไปชมไฟ RGB ที่สวยงามของเมนบอร์ด ASUS ROG STRIX X870-A GAMING WIFI
