INTRODUCTION

main-211

สวัสดีครับ ต่อเนื่องกันอีกบทความครับสำหรับวันนี้ ถือเป็นอีกวันนึงที่หลายๆคนกำลังรอคอยกันนะครับ ซึ่งเป็นวันเปิดตัว CPU รุ่นใหม่คือ Intel Alder Lake socket LGA 1700 ซึ่งเป็นเจนเนอร์เรชั่นที่ 12 และมาเธอร์บอร์ดที่ใช้ชิพเซตล่าสุดคือ Intel Z690 นั่นเองครับ โดยวันนี้เรามีบอร์ดรุ่นกลางที่เอาตรงๆนะครับ แค่จับที่ตัวกล่อง ถือมาเปิดเพื่อถ่ายรูป ผมรับรู้ได้ถึงความพรีเมียมเลยครับ ด้วยน้ำหนักและคุณภาพในการผลิตถือว่าไม่เป็นรองบอร์ด Maximus รุ่นท๊อปเลยครับ ซึ่งตัวมาเธอร์บอร์ด ASUS ROG Maximus Z690 นั้นสามารถเข้าไปชมบทความของเราอีกบทความนึงได้เลยครับ ส่วนของเราในบทความนี้ ASUS ROG STRIX Z690-E GAMING WIFI ชมรายละเอียดกันต่อได้เลย

.

.Appearance

tpp_0030

tpp_0031

ตัวกล่องนั้นถือว่าสวยงามมาก น้ำหนัก ความแข็งแรง และรายละเอียดนั้นถือว่าสุดเลยครับ สำหรับแพกเกจของ ROG STRIX Z690-E GAMING WIFI

tpp_0032

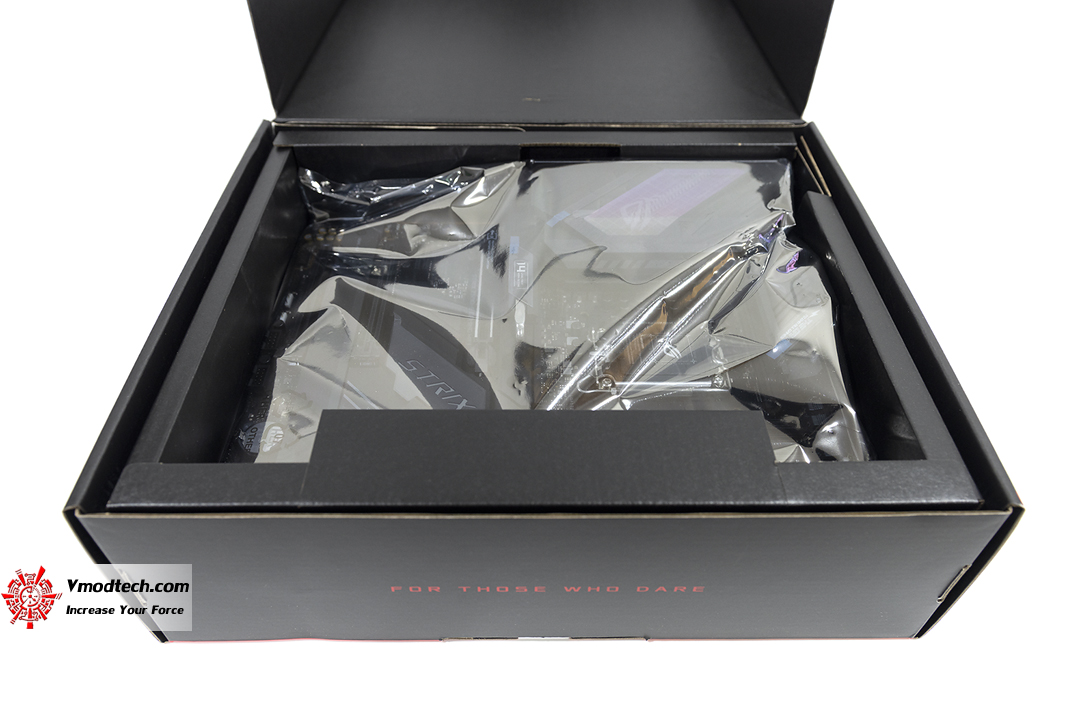

เมื่อเปิดฝากล่องก็จะเห็นมาเธอร์บอร์ดนอนสงบนิ่งอยู่แบบนี้เลย

tpp_0038

ภายในกล่องนั้นก็จะมีคู่มือ พวงกุญแจ ROG และบรรดาสติ๊กเกอร์ต่างๆ

tpp_00391

tpp_0040

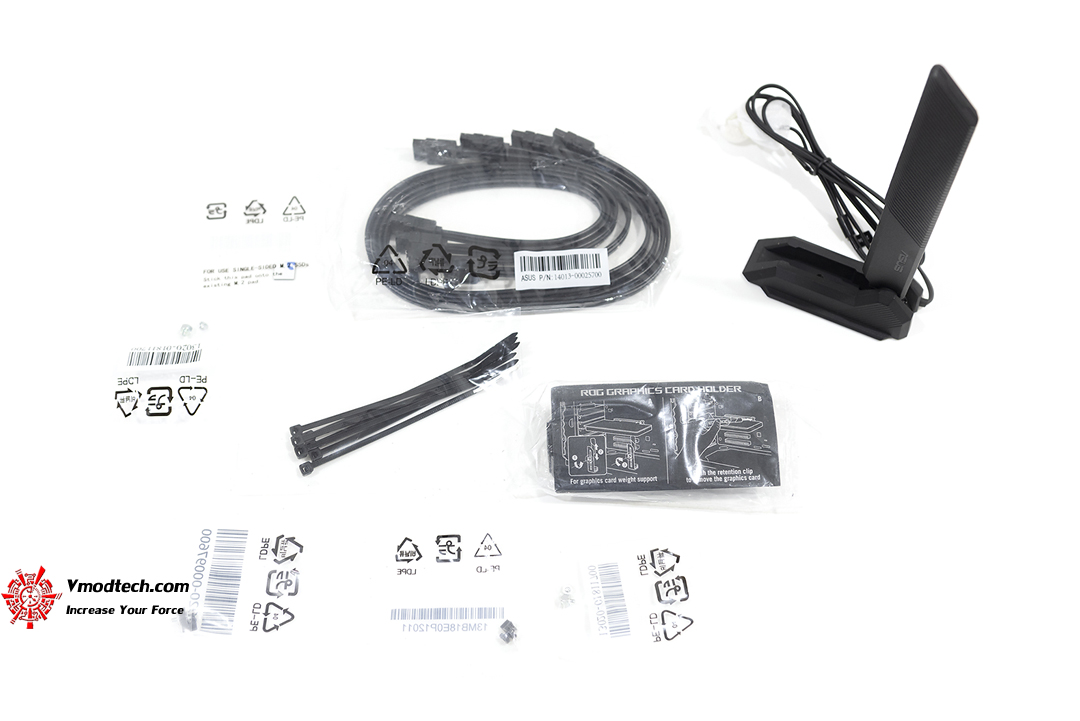

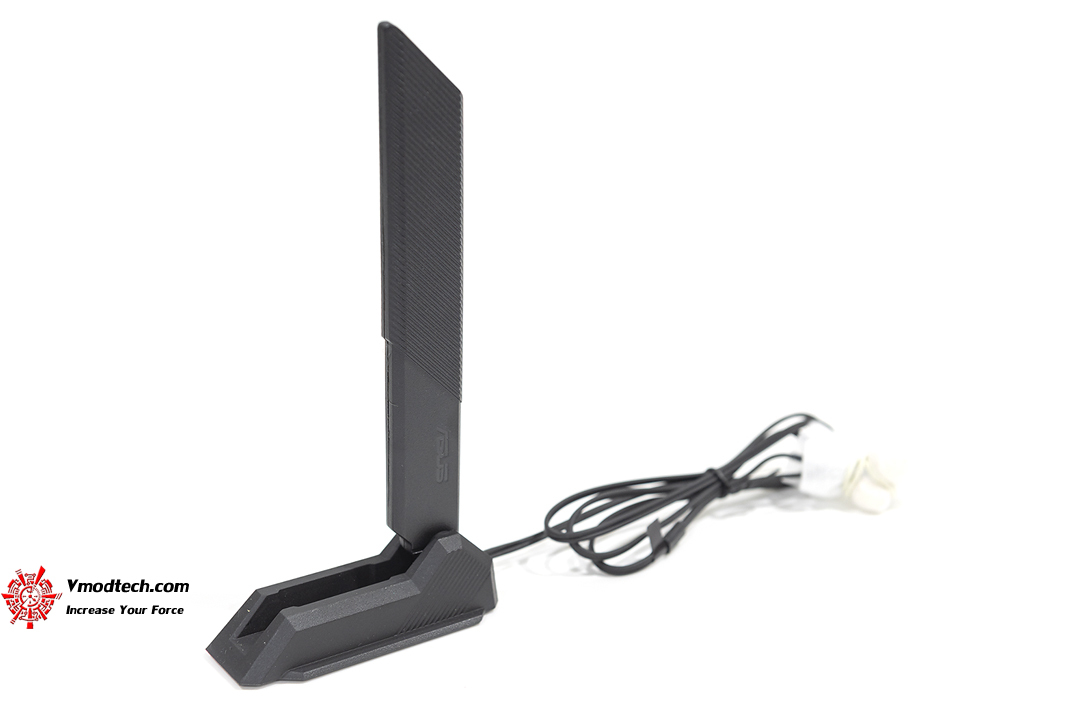

ในรูปก็จะเป็นสกรูสำรองในจุดต่างๆบนบอร์ด ROG STRIX Z690-E GAMING WIFI รวมถึงเสารับส่งสัญญาณ WiFi ครับ

tpp_0034

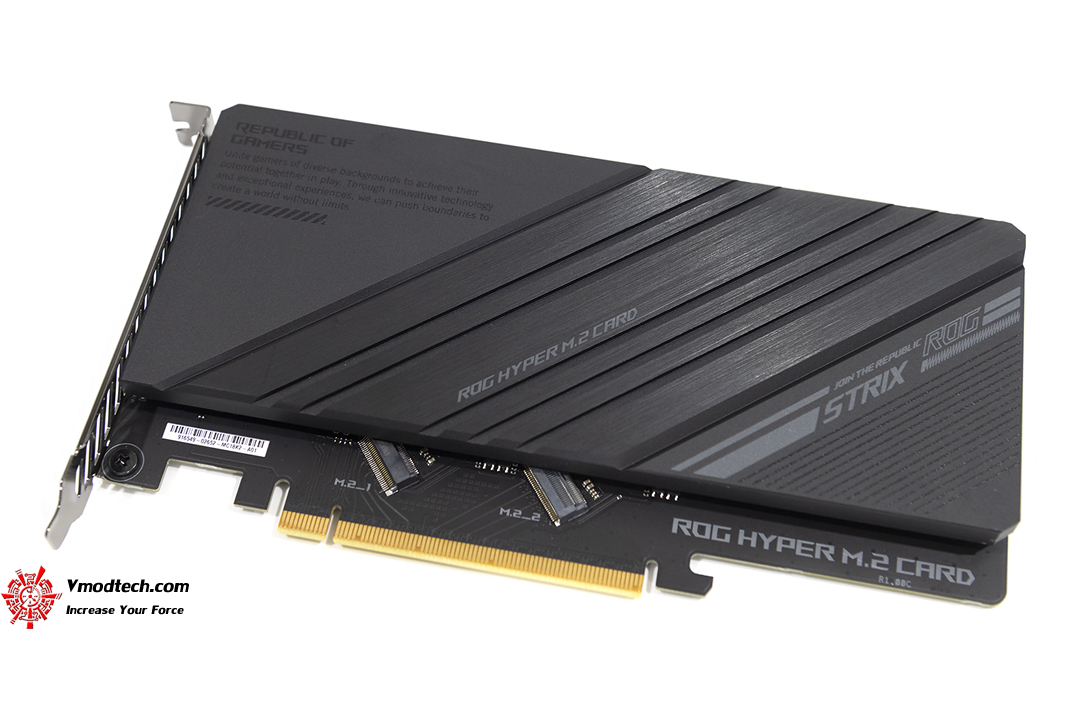

นี่คือการ์ด ROG HYPER M.2 การ์ด ซึ่งเป็นการ์ดที่สามารถใส่ SSD ชนิด M.2 ซึ่งสามารถติดตั้งได้สองตัวครับ

tpp_0035

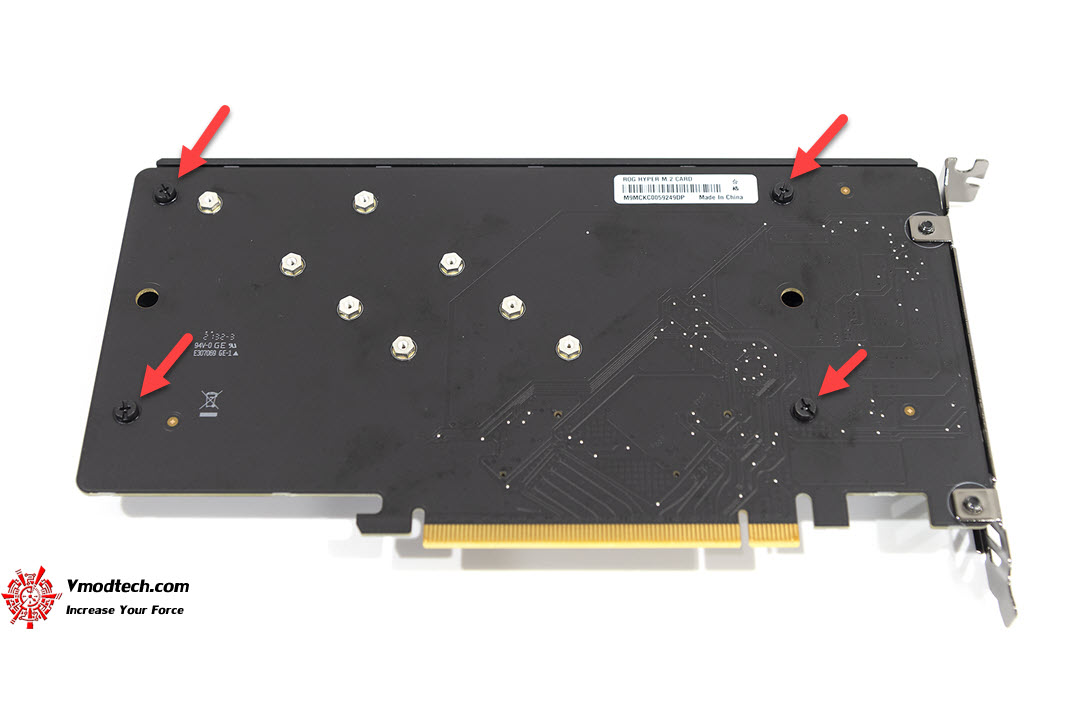

ในการถอดฮีทซิ้งของ ROG HYPER M.2 นั้นต้องถอดสกรูสี่ตัวที่ด้านหลังครับ

tpp_0036

tpp_0037

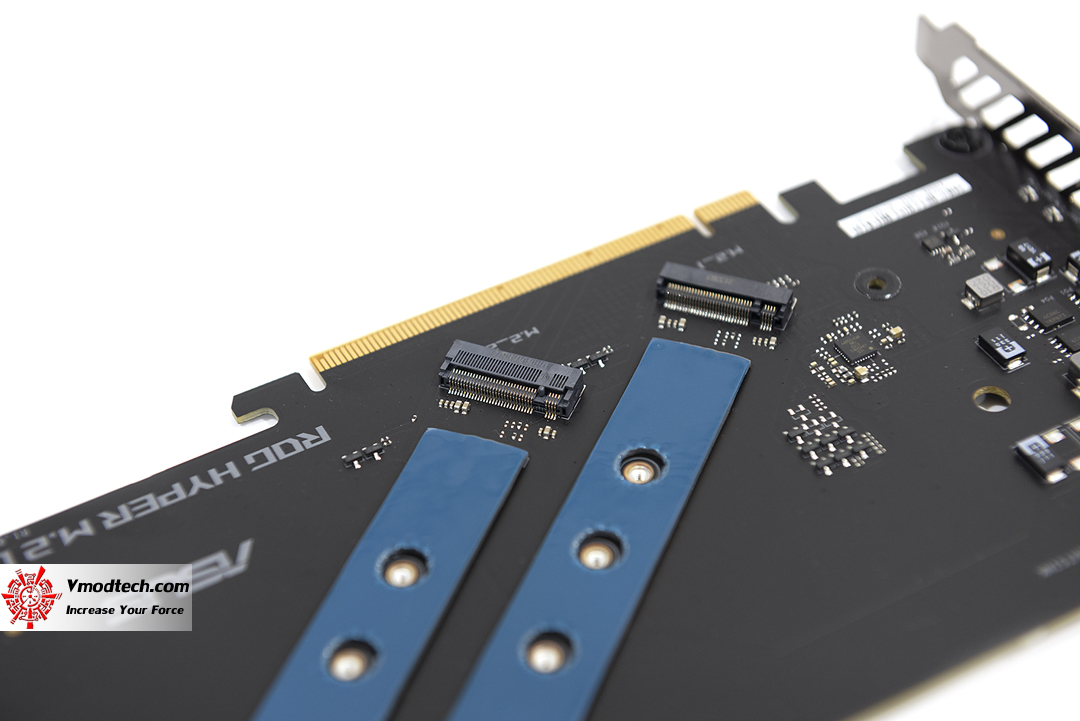

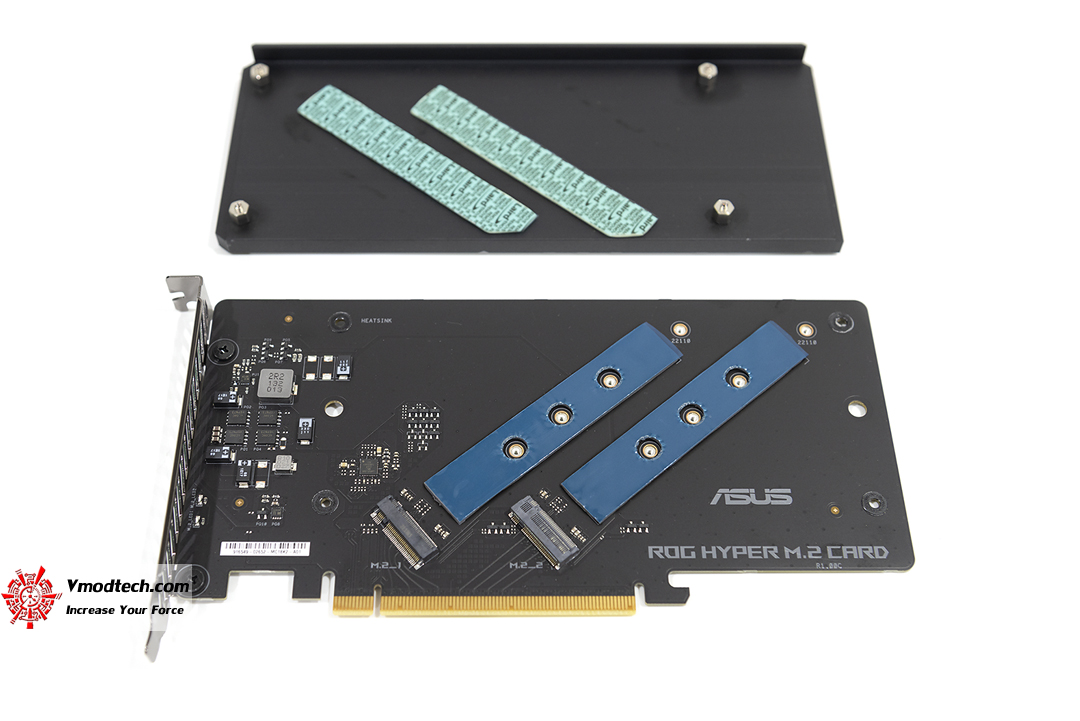

เมื่อถอดฮีทซิ้งค์ออกแล้ว จะเห็นพอร์ท M.2 สองพอร์ท ซึ่งจะทำงานกับโหมด PCIe 4.0 x4 เวลาจะติด SSD ลงไปอย่าลืมลอกสติ๊กเกอร์สีฟ้าออกก่อนนะครับ

.

.

tpp_0042

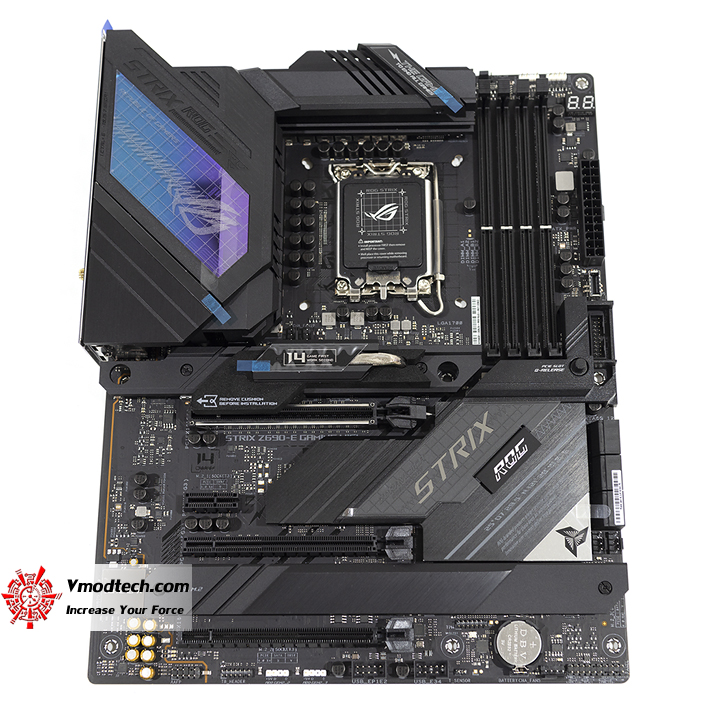

หน้าตามุมตรงของมาเธอร์บอร์ด ROG STRIX Z690-E GAMING WIFI ซึ่งหากมองในจุดนี้จะเห็นถึงความสวยงามแบบดุดันไม่แพ้บอร์ดรุ่นท๊อป Maximus เลยนะ

tpp_0043

tpp_00461

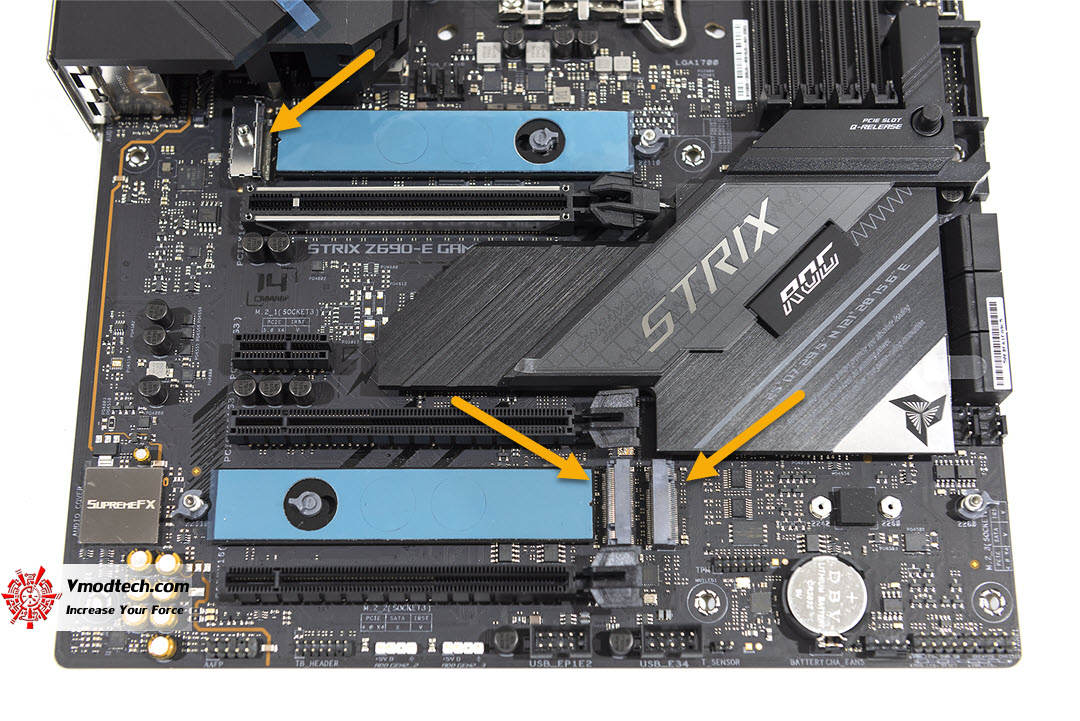

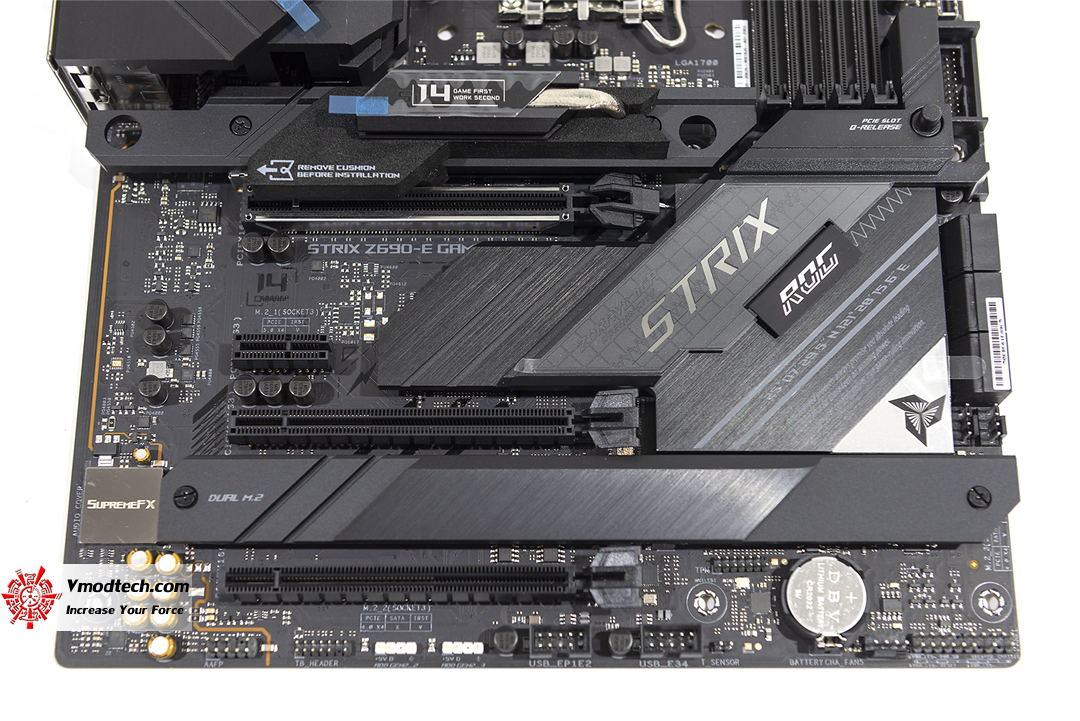

บริเวณสล๊อด PCI Express ซึ่งจะมีพอร์ด PCIe x16 gen 4 สองพอร์ทบนล่าง และ x16 gen 3 ที่ช่องกลาง และอีกหนึ่งช่องจะเป็น X1 gen 3 หนึ่งช่อง ส่วนที่เครื่องหมายลูกศรสีเหลือชี้นั้นจะเป็นพอร์ท M.2 สามช่อง

tpp_0048

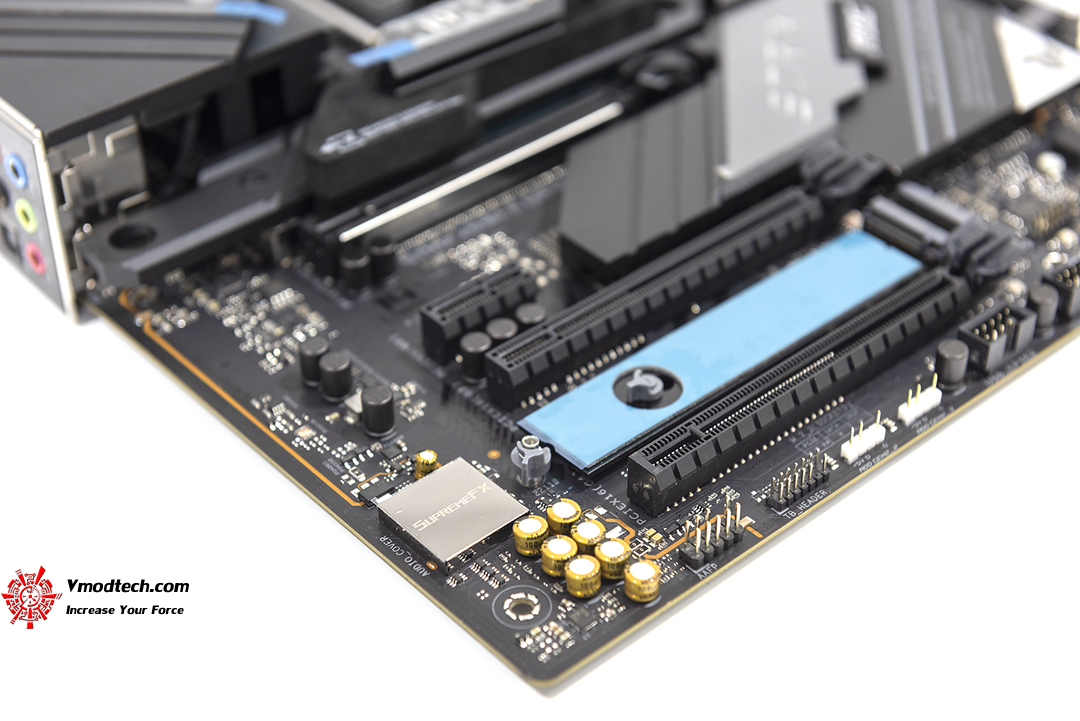

บริเวณอุปกรณ์ของ ASUS SupremeFX ที่เลือกใช้ CAP ระดับ Audio Grade

tpp_0051

tpp_0052

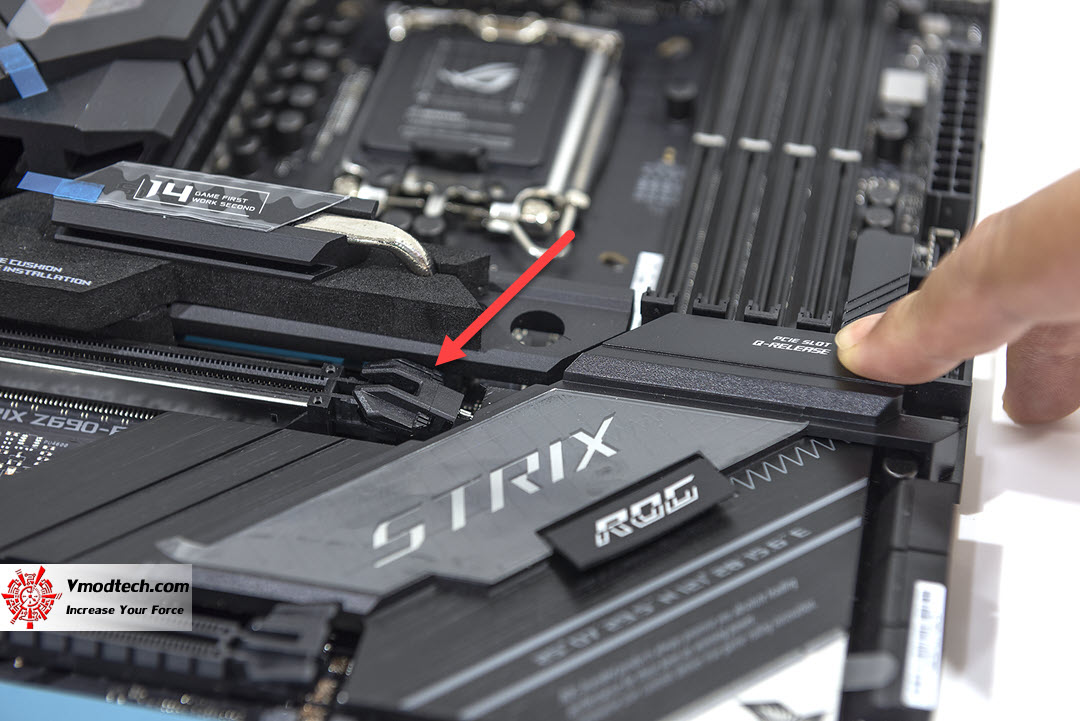

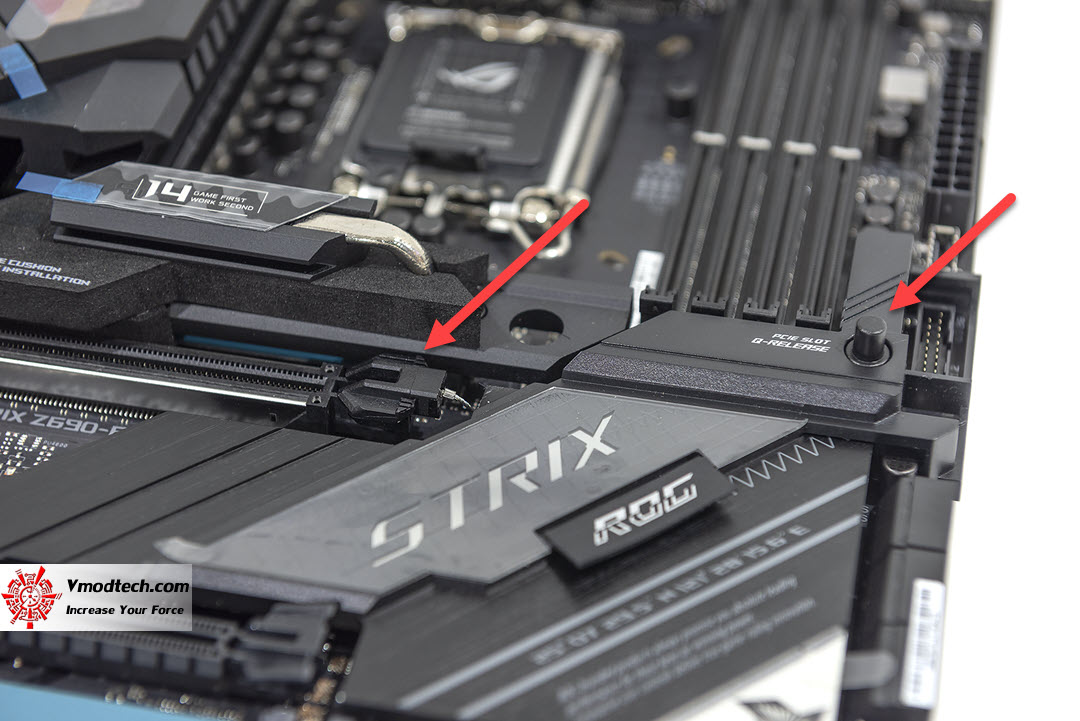

ตรงนี้จะเป็นของเล่นเล็กน้อยสำหรับการปลดการ์ดจอจากช่องหลักออกครับ คือเมื่อเสียบการ์ใช้งานแล้ว หากต้องการจะปลดออกปกติเราต้องเอาไขควงหรือวัสดุแข็งกด แต่ตอนนี้เราสามารถเอานิ้วกดเพื่อปลดการ์ดได้เลย สะดวกมาก

tpp_0053

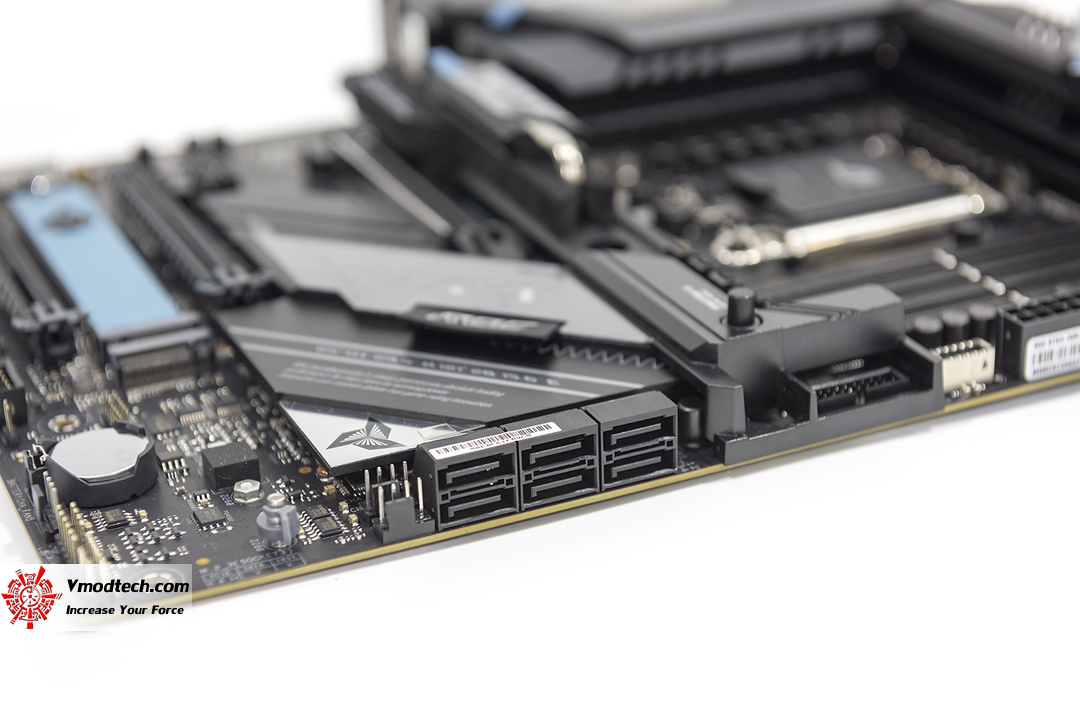

พอร์ท SATA III มีมาให้หกช่องครับ

tpp_0054

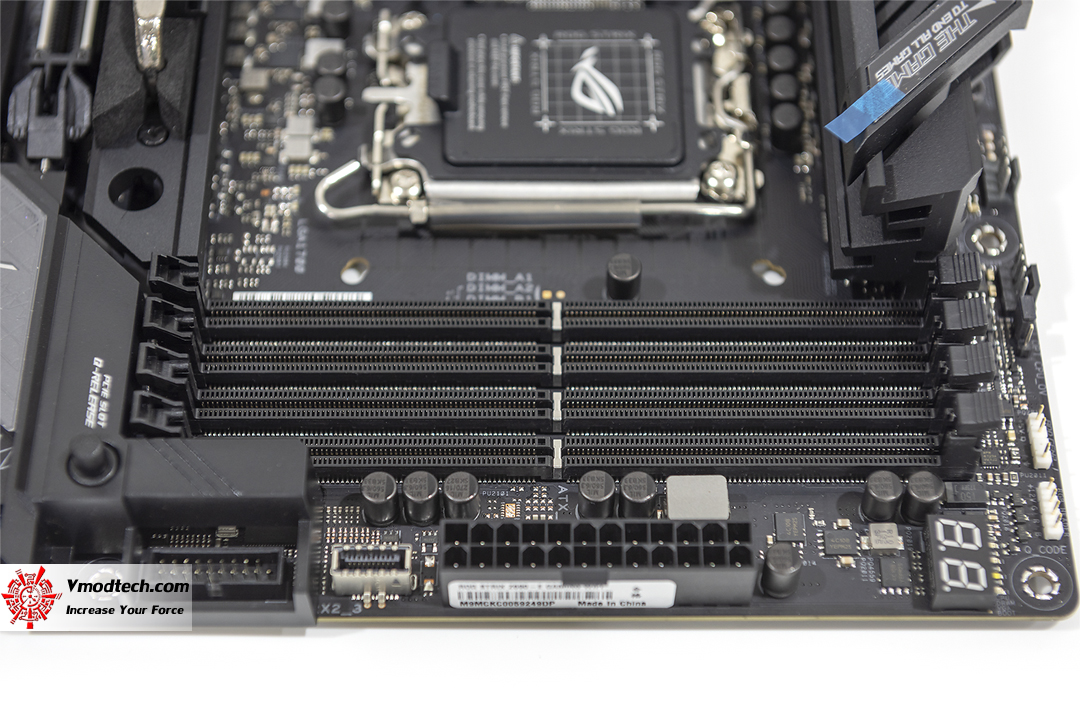

สล๊อดแรมมีมาให้สี่ช่องรองรับแรม DDR5 ความขนาดสูงสุด 128 กิ๊กกะไบท์ โดยบัสสูงสุดที่รับได้คือ DDR5 6400 MHz โดยสามารถทำงานในแบบ Dual Channel

tpp_0055

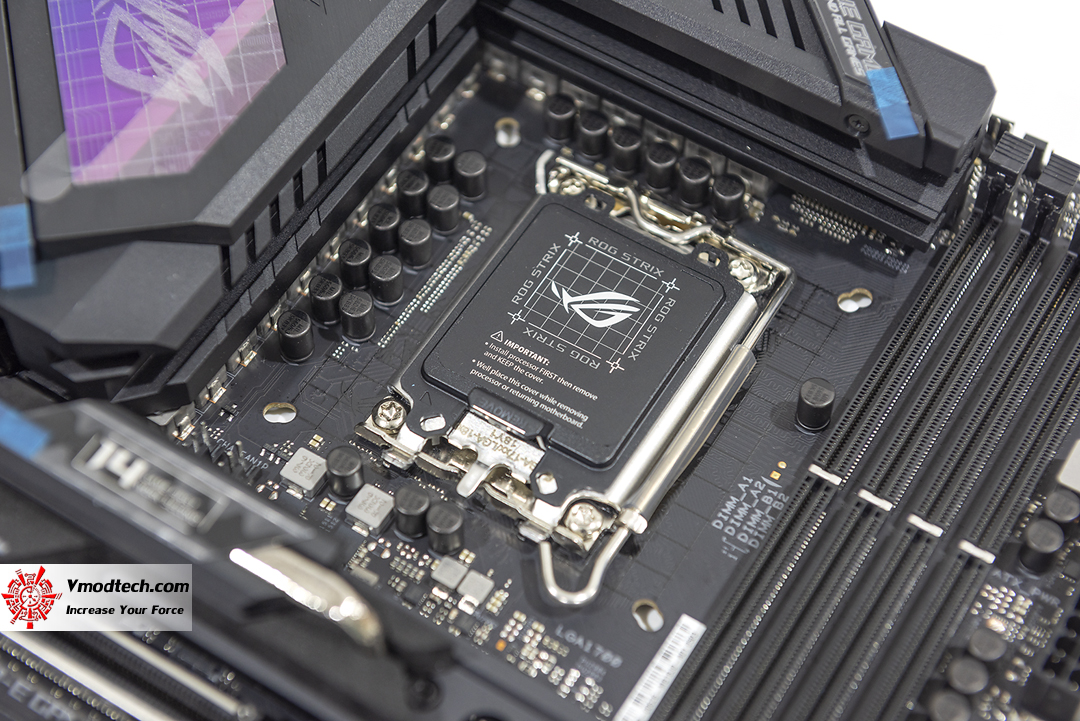

ที่บริเวณกลางบอร์ดก็จะเป็น Socket CPU LGA 1700 ซึ่งจะรองรับ CPU Intel Gen 12 ครับ

tpp_0056

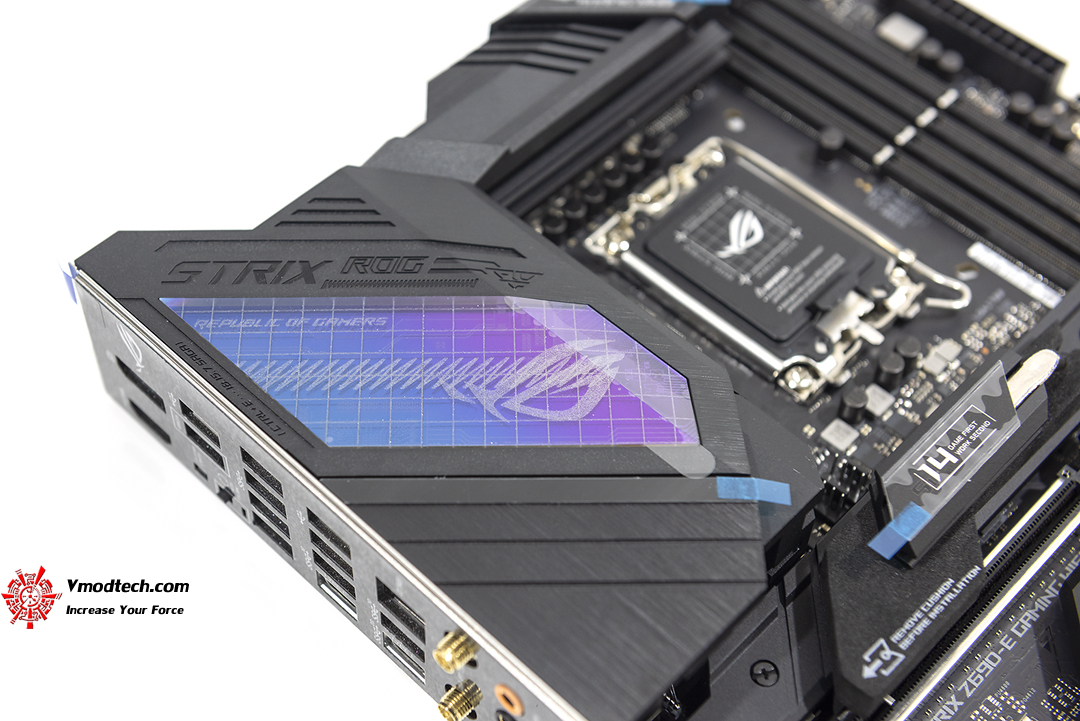

โลโก้ของ ROG STRIX บริเวณฝาครอบ Back I/O สวยงามดูมีเสน่ห์

tpp_0057

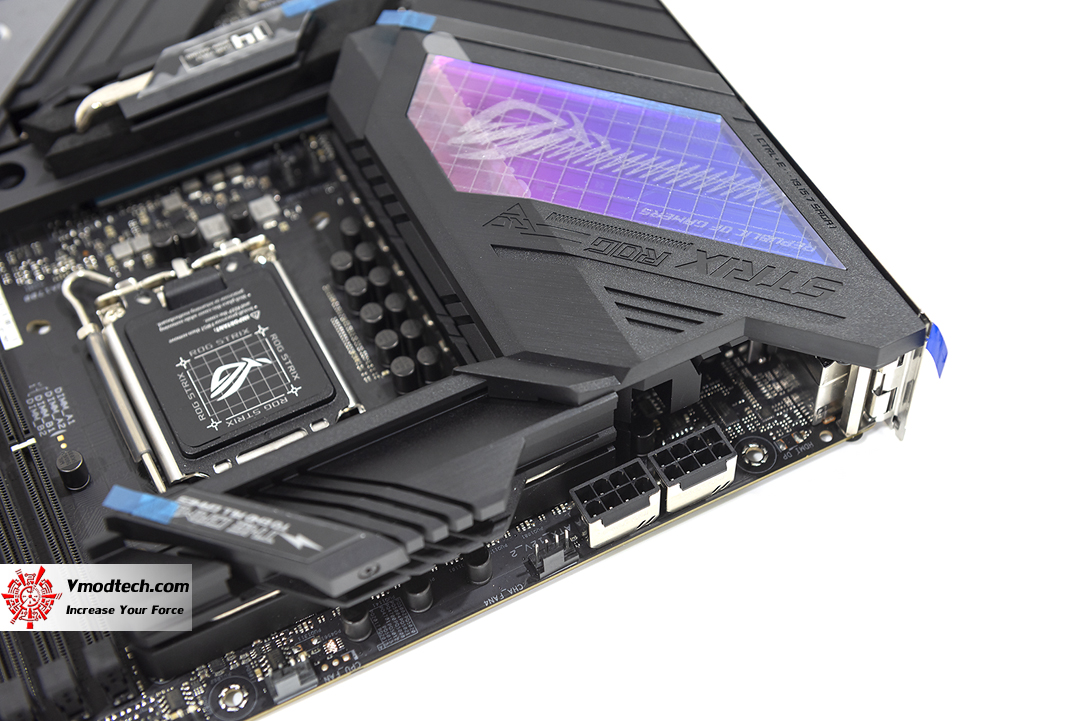

ตรงนี้จะเป็นช่องจ่ายไฟให้กับ CPU ซึ่งเป็นแบบแปดพินจำนวนสองหัว

tpp_0058

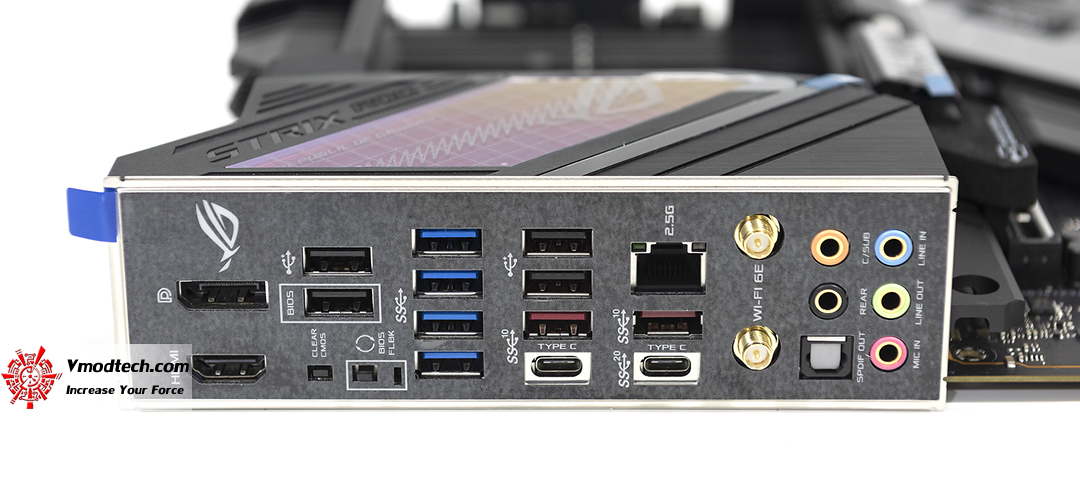

ด้านพอร์ทเชื่อมต่อที่ Back I/O นั้นจะมีมาให้ตามมาตรฐาน โดยพอร์ทเอาท์พุทของจอจะมีสองแบบคือ DisplayPort และ HDMI มาให้เลือกใช้รวมถึงพอร์ท USB, WiFi และพอร์ท Audio มาให้ครบถ้วน

.

.

System Configuration

SYSTEMS
.CPU ..Intel CORE i7 12700KF PROCESSOR LGA 1700
.Motherboard ..ASUS ROG Strix Gamine-E WiFi
.Memory ..Corsair Dominator Platinum RGB DDR5 16GB x 2
.Graphic Card ..ASUS GeForce RTX 3070 Ti
Harddisk ..PLEXTOR M9P Plus PX-512M9PY 512GB <Review>
.CPU Cooler ..Custom Water Cooling
Monitor ..ASUS PQ22UC
.Power Supply ..Corsair RM850X 850 Watt
.Operating System. ..Windows 10 Pro 64-bit

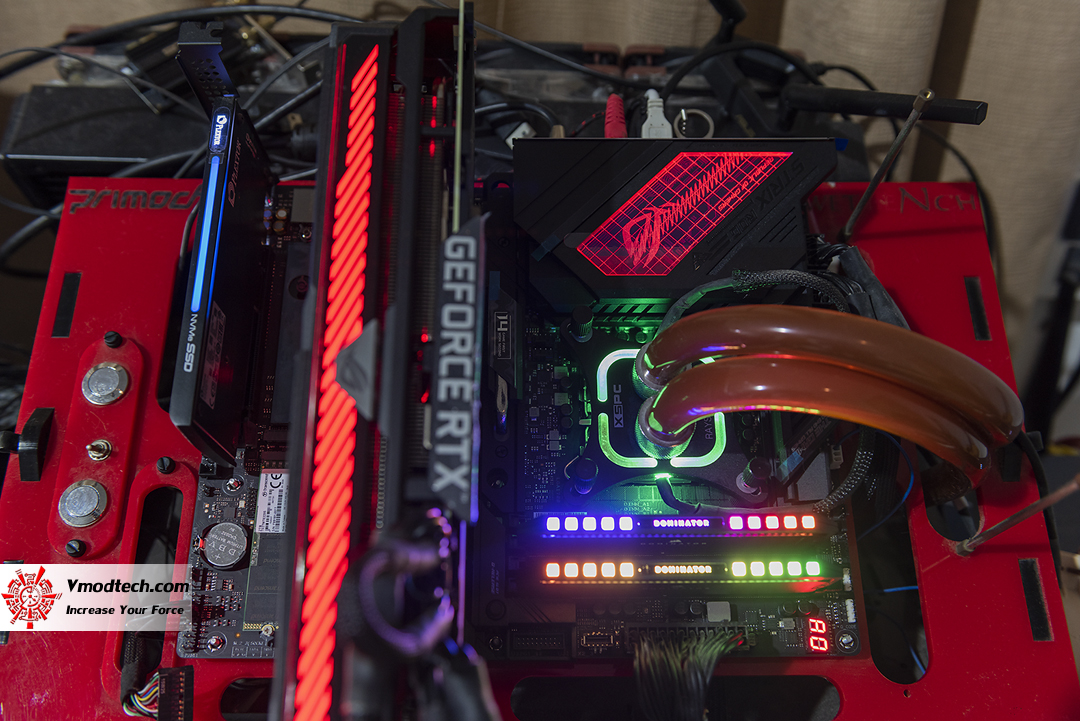

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

tpp_0123

tpp_0118

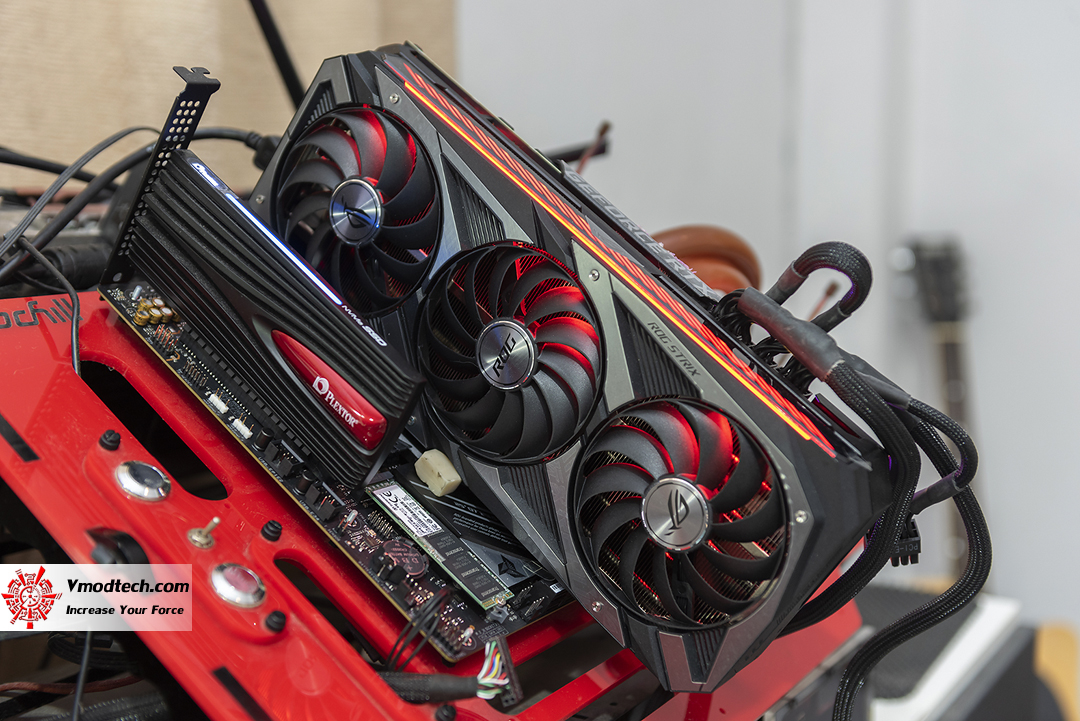

ทำการเทสบนความ Monitor ASUS PQ321 ขนาด 32 นิ้ว

..

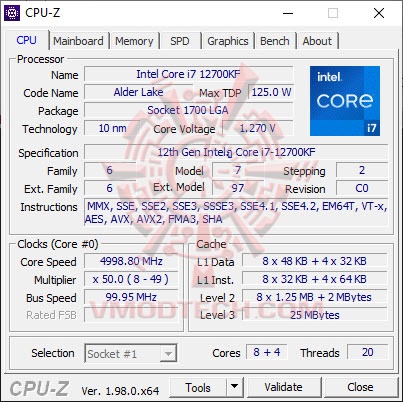

CPU Overclock

cpuoc

cpu2

cpuramoc

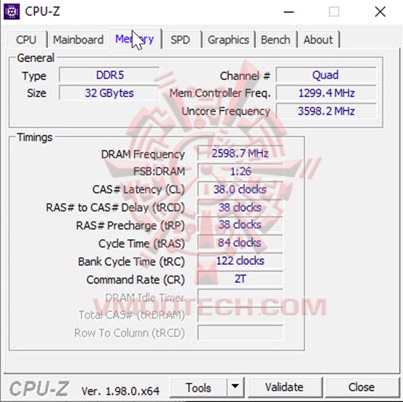

ความเร็วที่ใช้งานพื้นฐานของซีพียู INTEL CORE i7 12700KF จะอยู่ที่ 3.6 Ghz และจะมีบูตสูงสุดที่ 5.0 GHz สำหรับ Performance core ครับ และ Efficient Core จะมีความเร็วพื้นฐานที่ 2.7 GHz และจะบู๊สสูงสุดที่ 3.8 GHz ครับ บัสแรม DDR5 4800 Mhz CL40-40-40-76-116 2T 1.25v จากแรม Corsair Dominator RGB 32GB หลังจากที่ได้ทำการโอเวอร์คล๊อกขึ้นไปนั้นจะได้ความเร็วที่ 5.0 GHz จากตัวคูณ Performance Core 50 ด้าน Efficient Core นั้นจะวิ่งที่ตัวคูณ 40 ครับ ปรับมากกว่านี้จะไม่บู๊ต

.

ASUS GeForce RTX 3070 Ti from GPUZ

gpuz

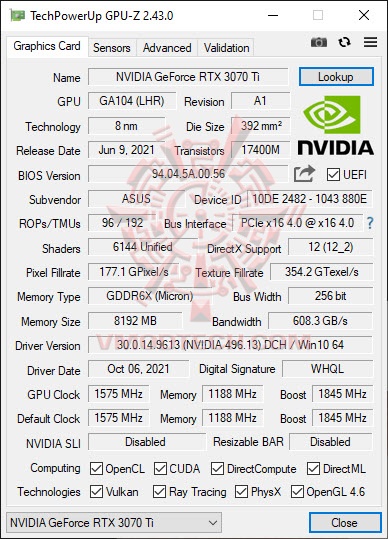

สำหรับการ์ดจอที่มาร่วมทดสอบในวันนี้ก็จะเป็น ASUS GeForce RTX 3070 Ti ตัวแรงเลย

.

Bios View

211102173523

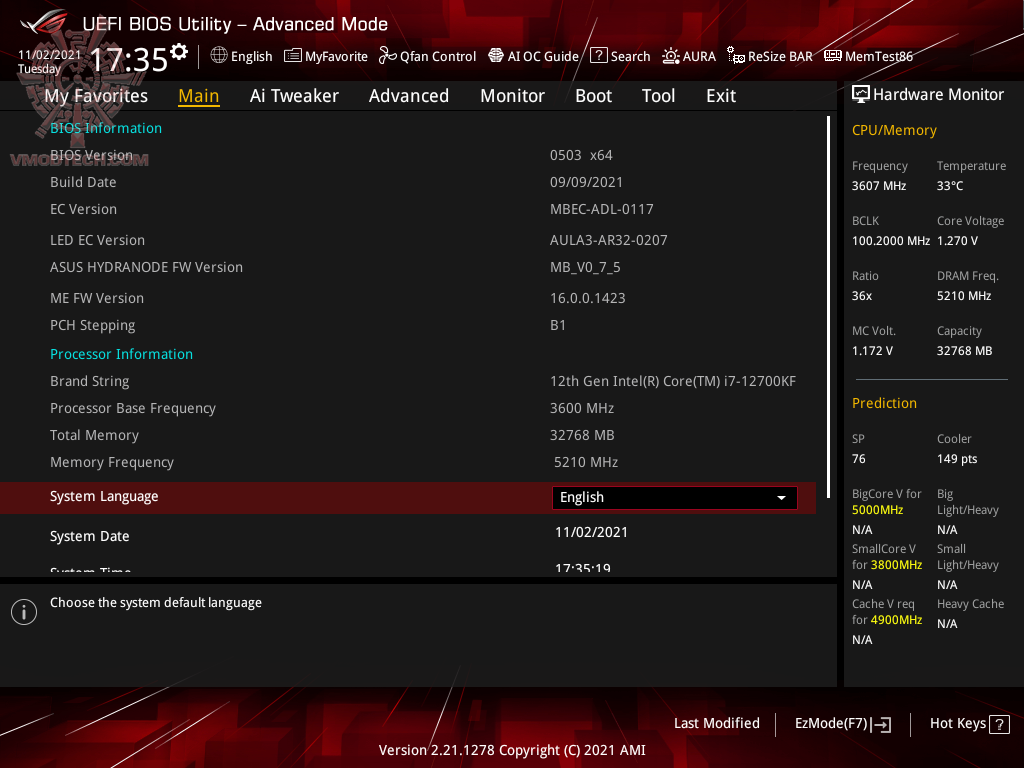

หน้าตาของ bios ROG series นี่คุ้นเคยกันเป็นอย่างดี

211102173535

211102173549

211102173600

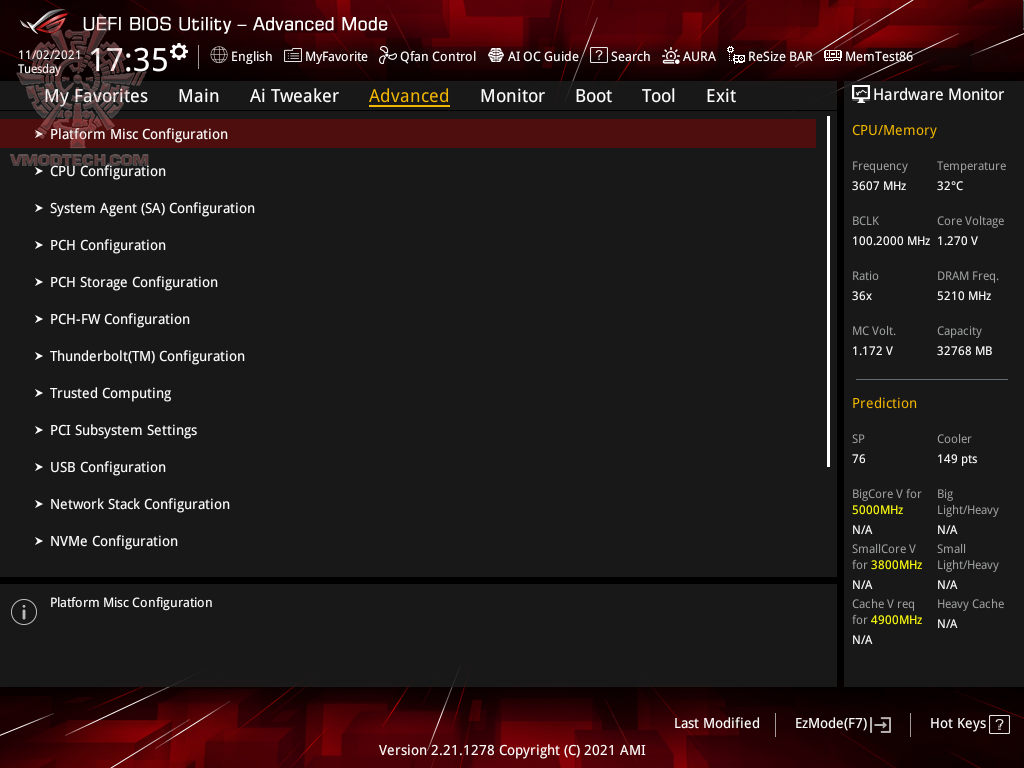

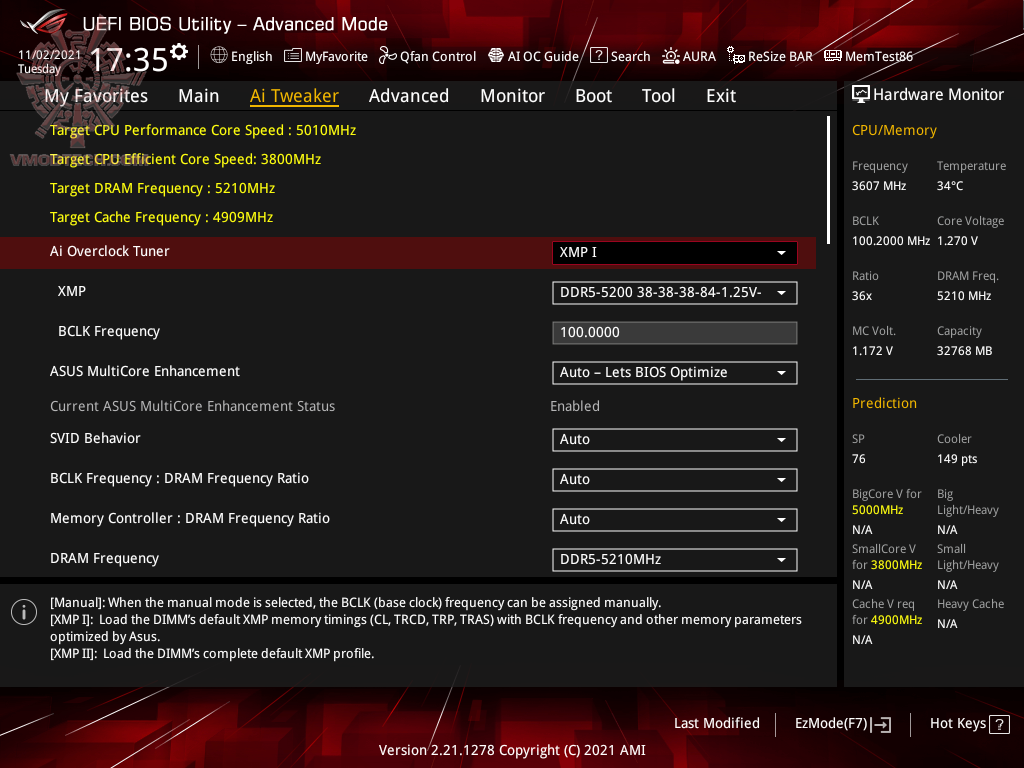

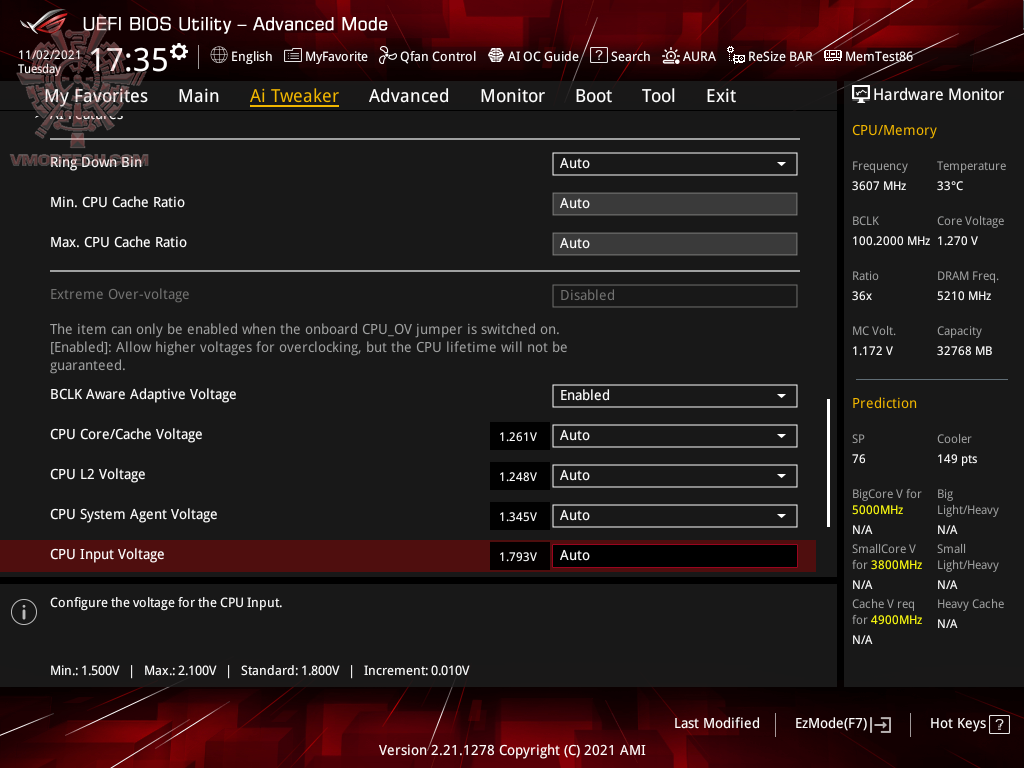

จะเห็นได้ครับว่าหน้า Bios ส่วนที่ปรับแต่งด้าน overclock นั้นก็มีมาให้พอสมควรเลย อาจจะมีต่างกับ Extreme บ้างแต่ก็น่าจะเพียงพอต่อการ overclock แบบทั่วๆไปได้อย่างสบายๆเลย

...

.

FHD Benchmark

x264-final

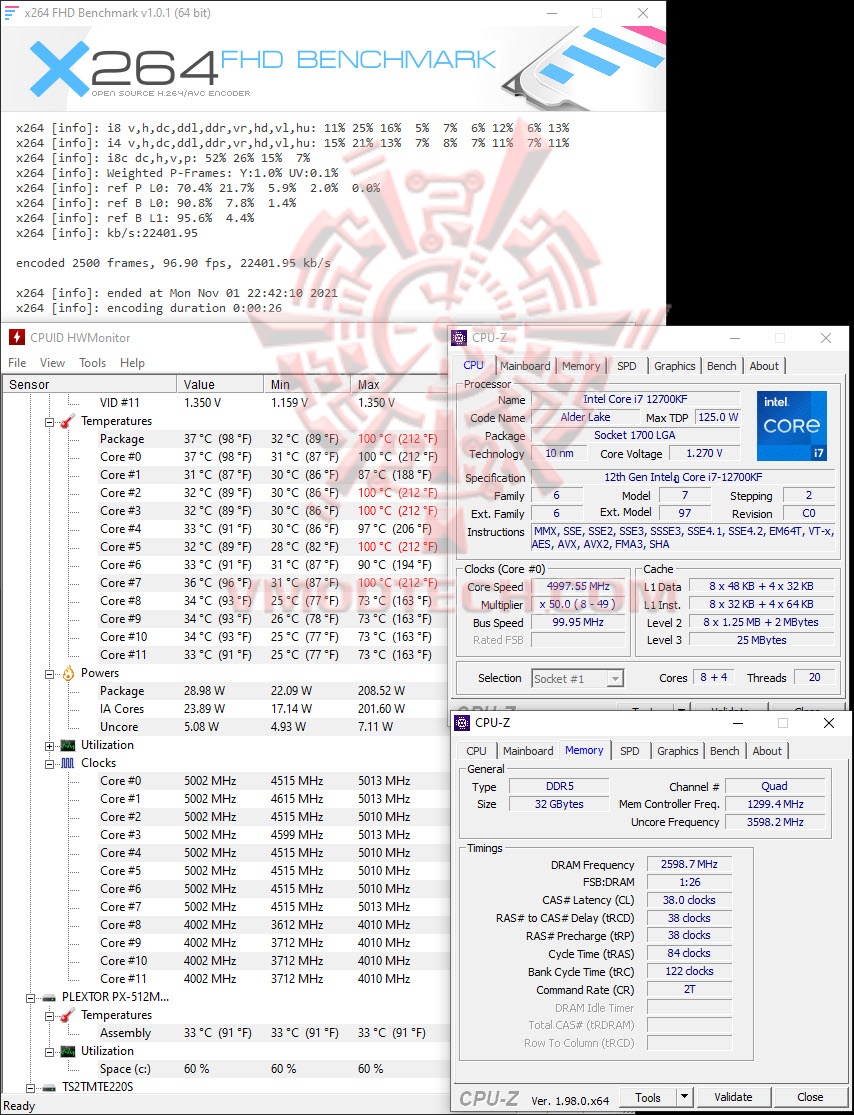

ในการทดสอบ X264 Benchmark ตัวโหดนั้น CPU ตัวนี้สามารถทำผลงานได้สูงมากถึง 96.9 FPS เลยทีเดียวครับ ความร้อนนั้นก็โหนขึ้นไปแตะที่เกือบร้อยองศาเซลเซียสครับ แต่ก็ทำงานได้ปกตินะครับ ไม่มีจอฟ้าแต่อย่างใดบนค่าเซตอัพนี้ ถือว่าเสถียรเลยครับ

Default Full load
.
tpp_0112 tpp_0115

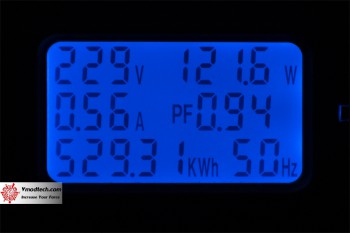

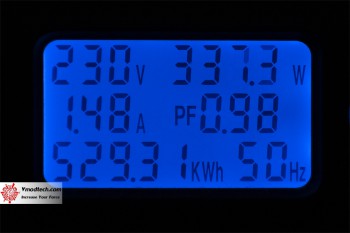

ในขณะ Full Load นั้นจะกินไฟจากเต้ารับที่ประมาณไม่เกิน 340 วัตต์เท่านั้น

.

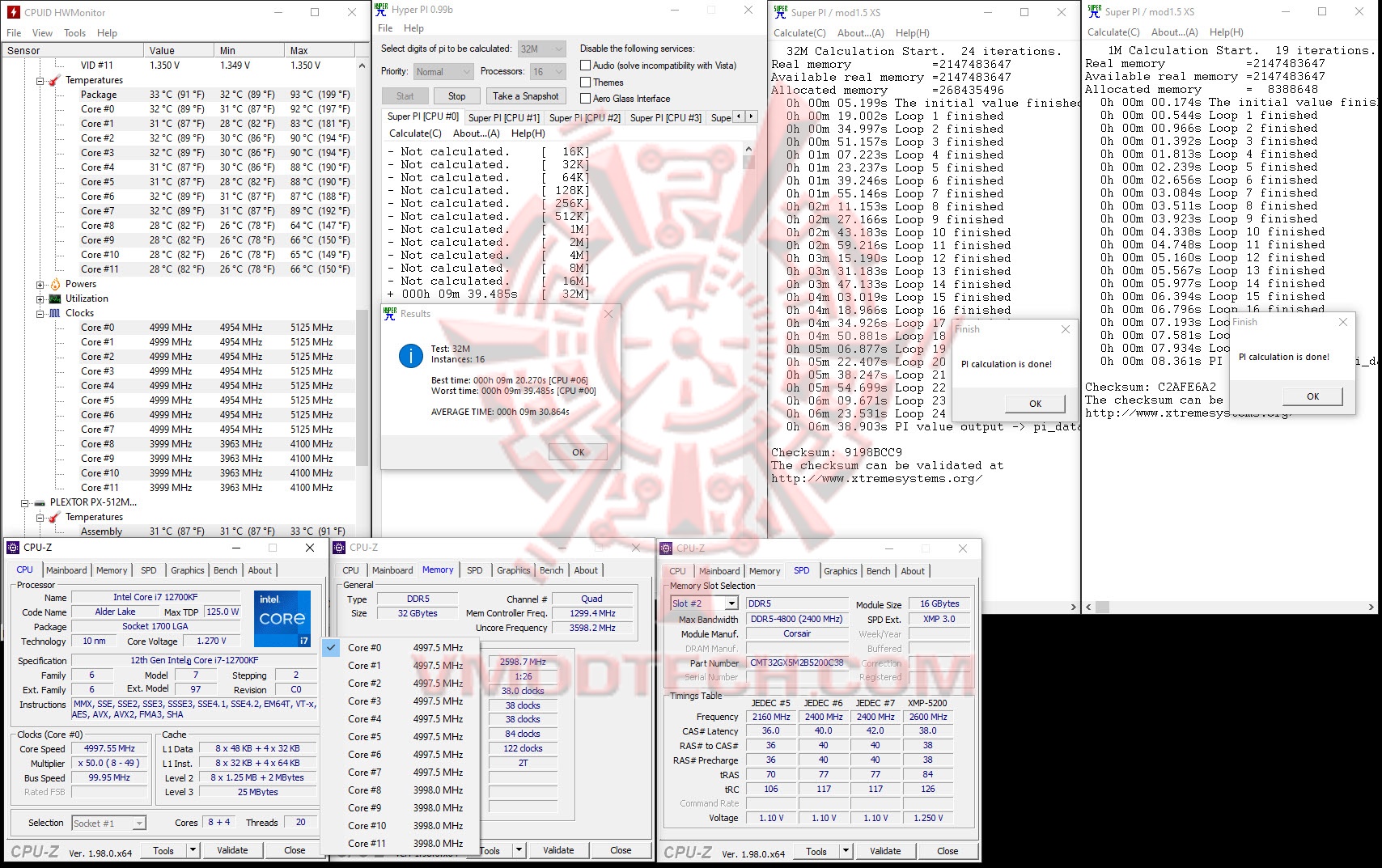

SuperPI series

superpi-series

ผลงานโดยรวมถือว่าเร็วมากเลยครับสำหรับ SuperPI

.

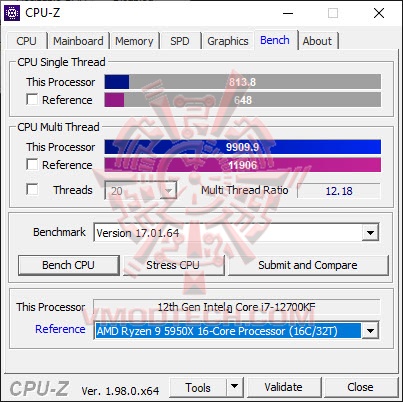

CPUZ Benchmark

cpubench

.

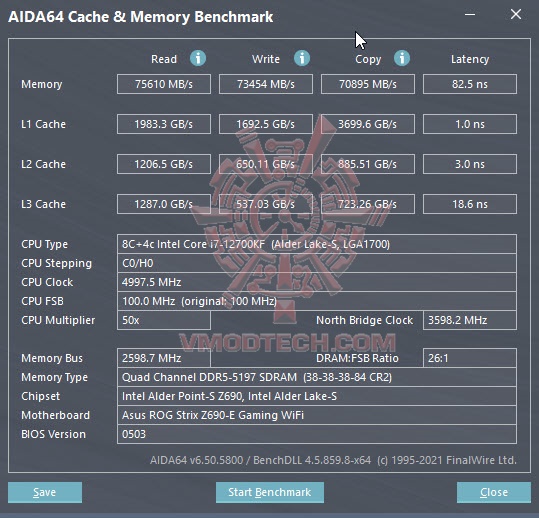

Aida Cache and Memory Benchmark

aidacache

.

.

.

Cinebench R20

cbr20

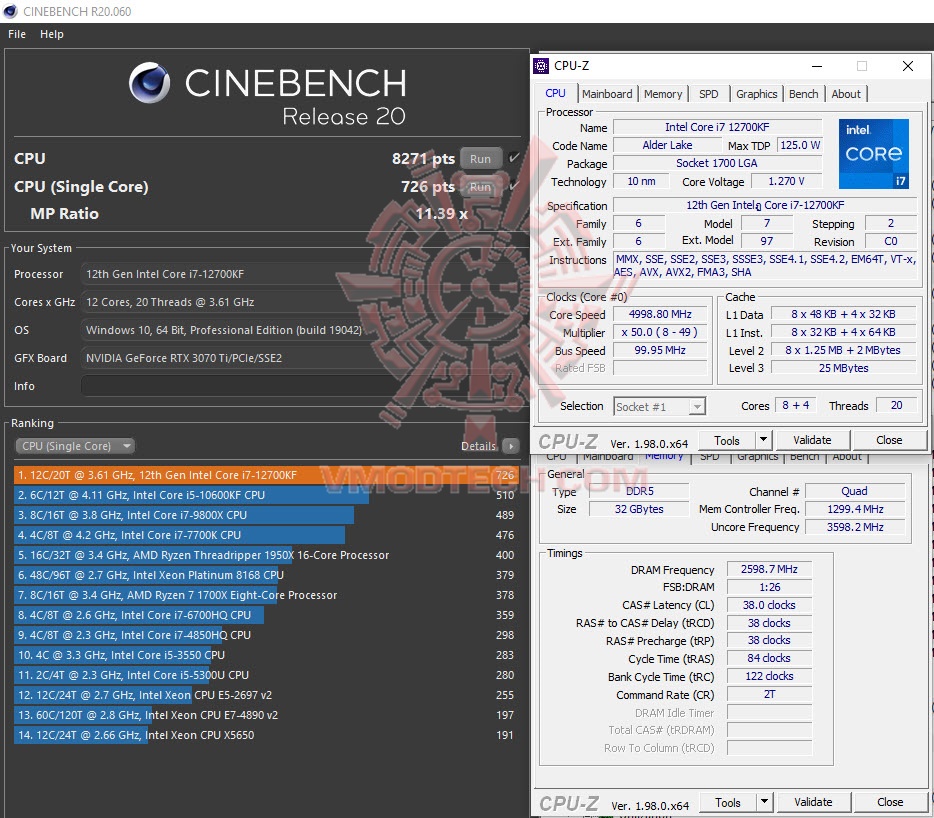

ระดับคะแนนบน Cinebench R 20 ให้ผลงานที่สูงครับ

.

Cinebench R23

cbr23final

ส่วนระดับคะแนนบน Cinebench R 23 ให้ผลงานที่สูงเลยครับ ไม่ธรรมดาเลย

.

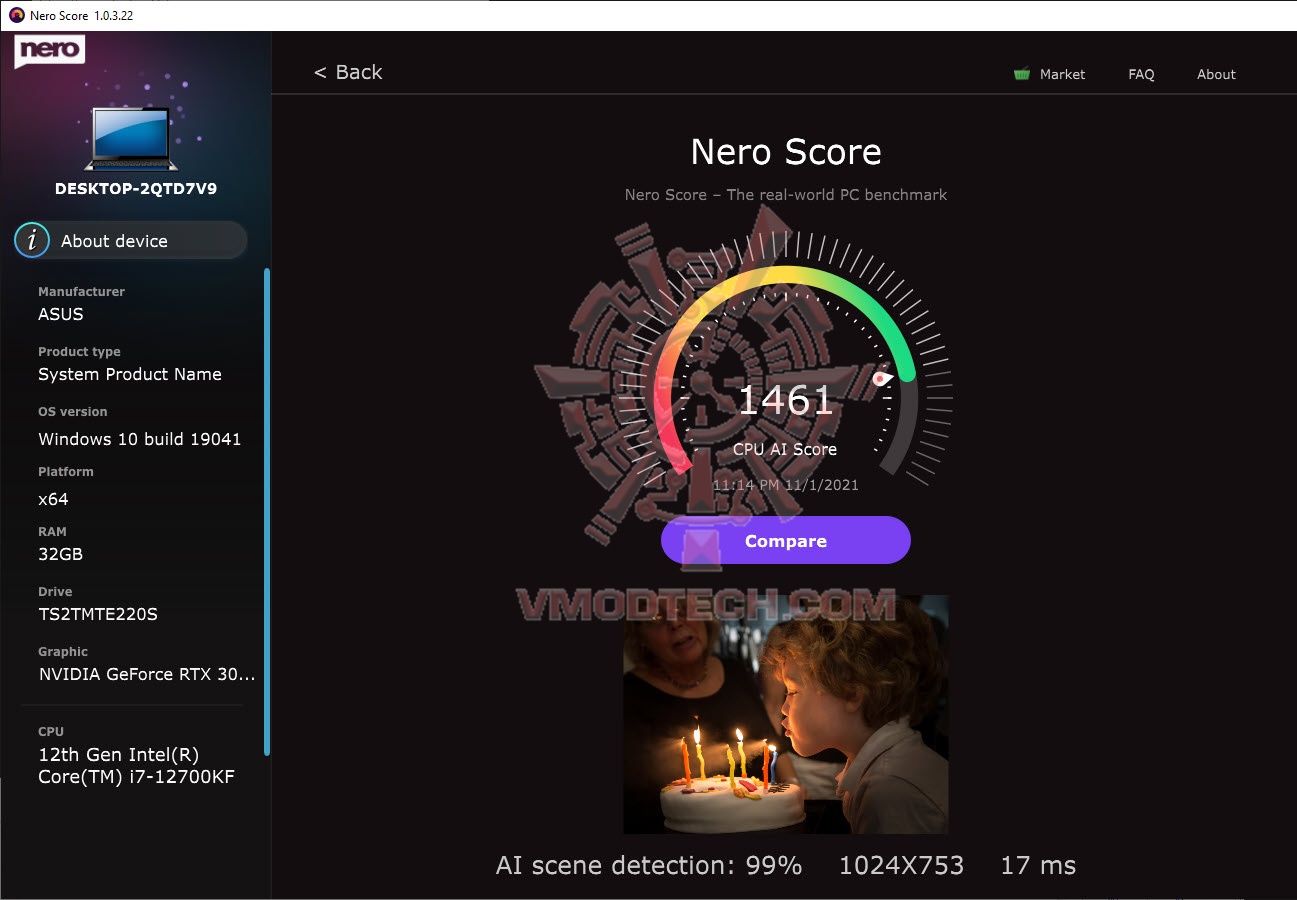

Nero Score Benchmark

nero-score

.

WinRAR Benchmark

winrar

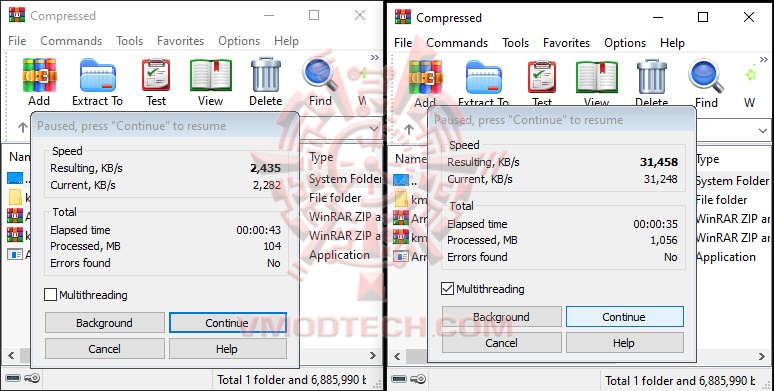

ระดับ Benchmark บน Winrar ถือว่าสูงครับ

.

...

.

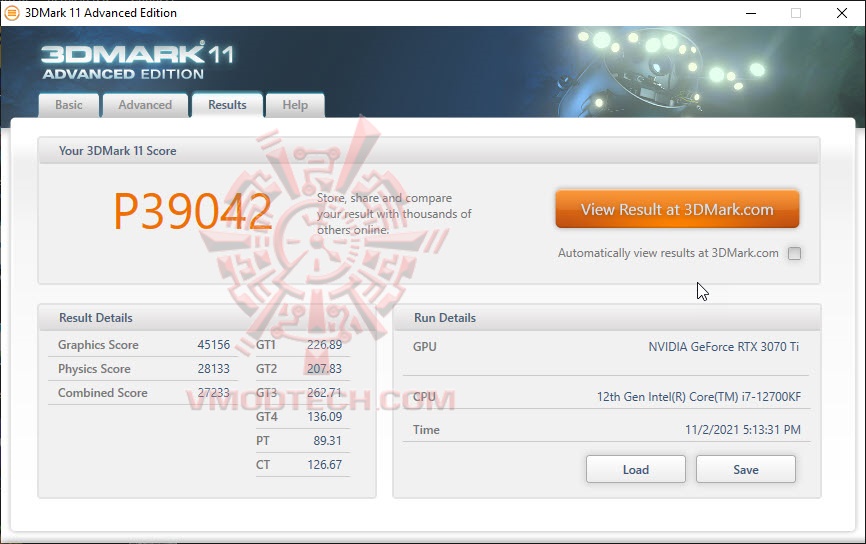

3DMark 11

11p

11x

.

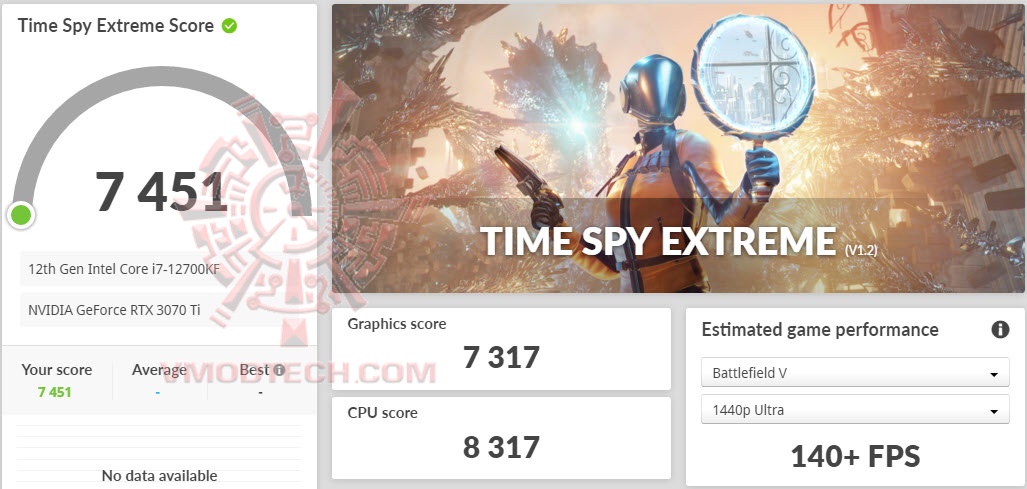

3DMark

fs

fsx

fsu

ts

tsx

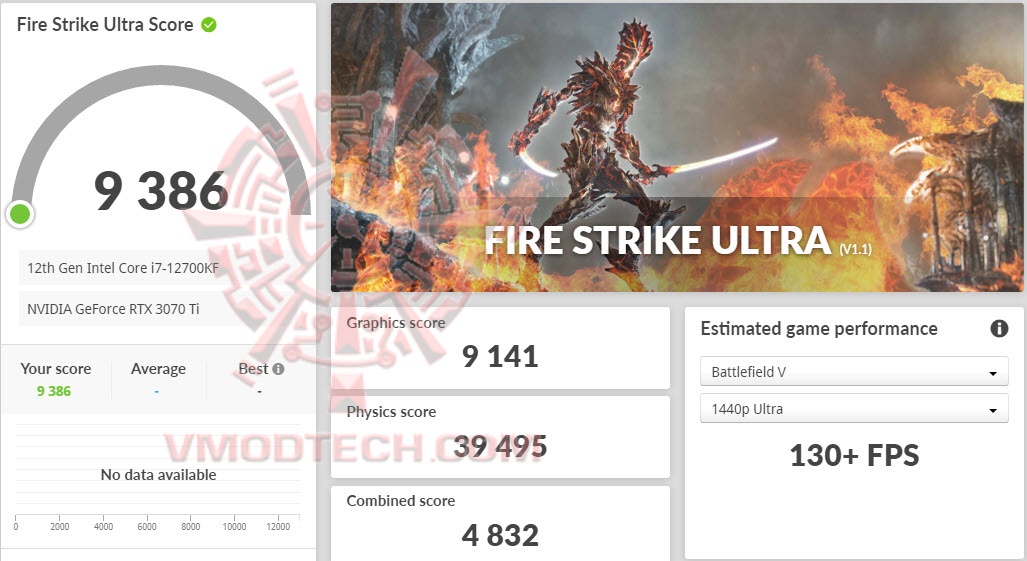

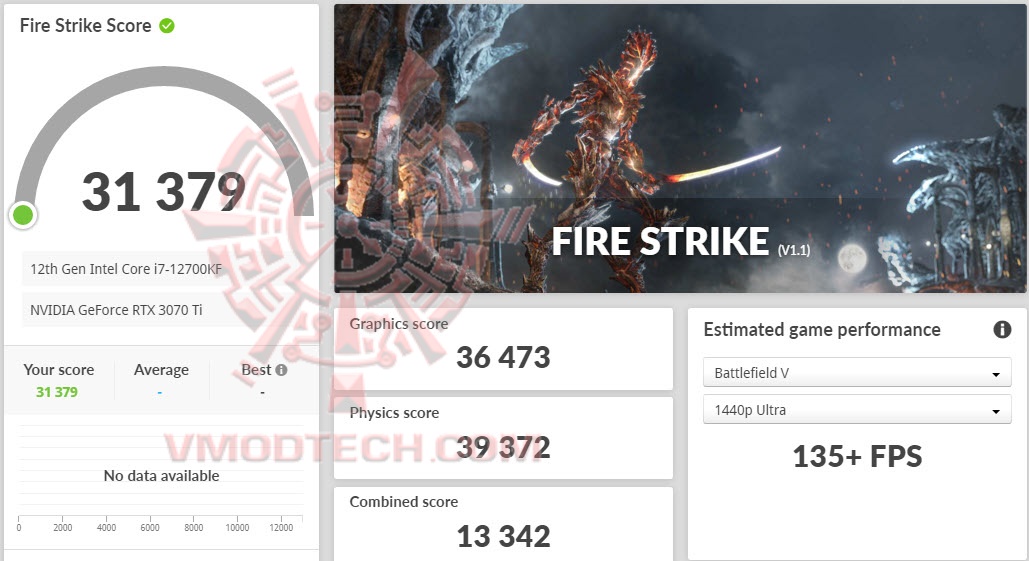

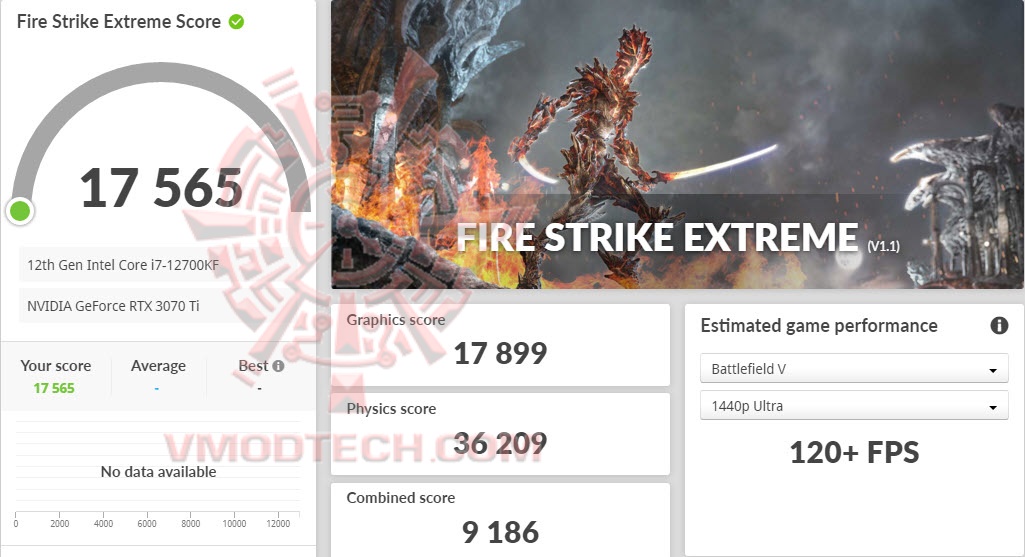

ด้วย CPU ผนวกกับการ์ดจอระดับสูงทำให้ 3DMark Benchmark มีคะแนนสูงเอาเรื่องเลย

..

FarCry 6 Benchmark

farcry6_2021_10_08_15_08_36_499

.

Full HD Ultra Benchmark

farcry6_2021_11_02_17_08_52_882

..

Far Cry 6 4K Ultra Benchmark

farcry6_2021_11_02_17_07_01_993

บนเกมส์ใหม่ล่าสุดก็สามารถเล่นได้อย่างลื่นไหลแม้จะบนความละเอียด 4K เลย

.

.

Conclusion

main-212

นั่นคือรายละเอียดทั้งหมดของมาเธอร์บอร์ดรุ่น ROG STRIX Z690-E GAMING WIFI ซึ่งก็ถือว่าเป็นบอร์ดระดับรองลงมาแต่มันก็อัดแน่นไปด้วยสิ่งที่จำเป็นมาให้ใช้งานเยอะเลยครับ ถ้าดูความสามารถของตัวบอร์ดแล้ว การจับคู่กับ CPU INTEL CORE i7 12700KF นั้นก็ถือว่าเป็นคู่ที่เหมาะสมกันพอสมควรเลยนะครับ คือระดับราคาที่ 18,590 บาท ซึ่งก็ถือว่าแพงขึ้นกว่ารุ่นก่อนที่ประมาณเกือบๆหมื่นบาทเลยทีเดียว สำหรับความสามารถด้านโอเวอร์คล๊อกนั้นจากที่ได้ลองและใช้งานอยู่สองสามวันที่ค่า 5.0 GHz แล้ว ผมถือว่าเสถียรดีครับ ซึ่งไม่แน่ใจครับหากมี bios ตัวใหม่มาจะสามารถดันความเร็วขึ้นได้อีกมาน้อยแค่ไหน ปกติแล้วจะได้นะครับก็คงต้องรอกันต่อไป แล้วพบกับบทความของเราต่อไปครับ

.

.

.

.

.

..

. .

ขอบคุณที่ติดตาม
