ASUS TUF GAMING B550M-PLUS (WI-FI) REVIEW
 < 1 2 3 4 5 >  Last ›

ASUS TUF GAMING B550M-PLUS (WI-FI) Appearance

dsc_0457

ตัวกล่องเมนบอร์ด ASUS TUF GAMING B550M-PLUS (WI-FI) มาในแนวสีดำสนิทตามสไตล์ TUF ซีรี่ย์ครับ

dsc_0472

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_0494

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

I/O Shield 2 x SATA 6Gb/s cable(s) 1 x Supporting DVD 1 x TUF Gaming Sticker 1 x TUF Certification card(s) 1 x Wi-Fi moving antenna 1 x M.2 SSD screw package(s) 1 x M.2 Rubber Package(s)

dsc_0499

ตัวเมนบอร์ด ASUS TUF GAMING B550M-PLUS (WI-FI) นั้นดีไซน์สวยงามเน้นความเป็น TUF ซีรี่ย์ที่ดูดุดันทนทานแต่แฝงไว้ด้วยพลังอย่างที่เราทราบกันดีของซีรี่ย์ TUF ของเอซุสครับ

dsc_0504

ตัวเมนบอร์ด ASUS TUF GAMING B550M-PLUS (WI-FI) นั้นดีไซน์สีดำสนิทสลับด้วยฮีตซิงค์อลูมิเนียมที่ค่อนข้างใหญ่เลยครับมีชุดฮีตซิงค์ระบายความร้อยให้ M.2 อีกด้วย โดยเน้นการระบายความร้อนได้ดีเยี่ยมและมีลวดลายสีเหลืองอันเป็นเอกลักษณ์ของ TUF ซีรี่ย์ในรุ่นล่าสุด

dsc_0508

ขนาดของเมนบอร์ดโดยรวมอยู่ที่ mATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

dsc_0516

ฮีตซิงค์ระบายความร้อนภาคจ่ายไฟ VRM heatsink มีให้ทั้งสองฝั่งครับdsc_0528

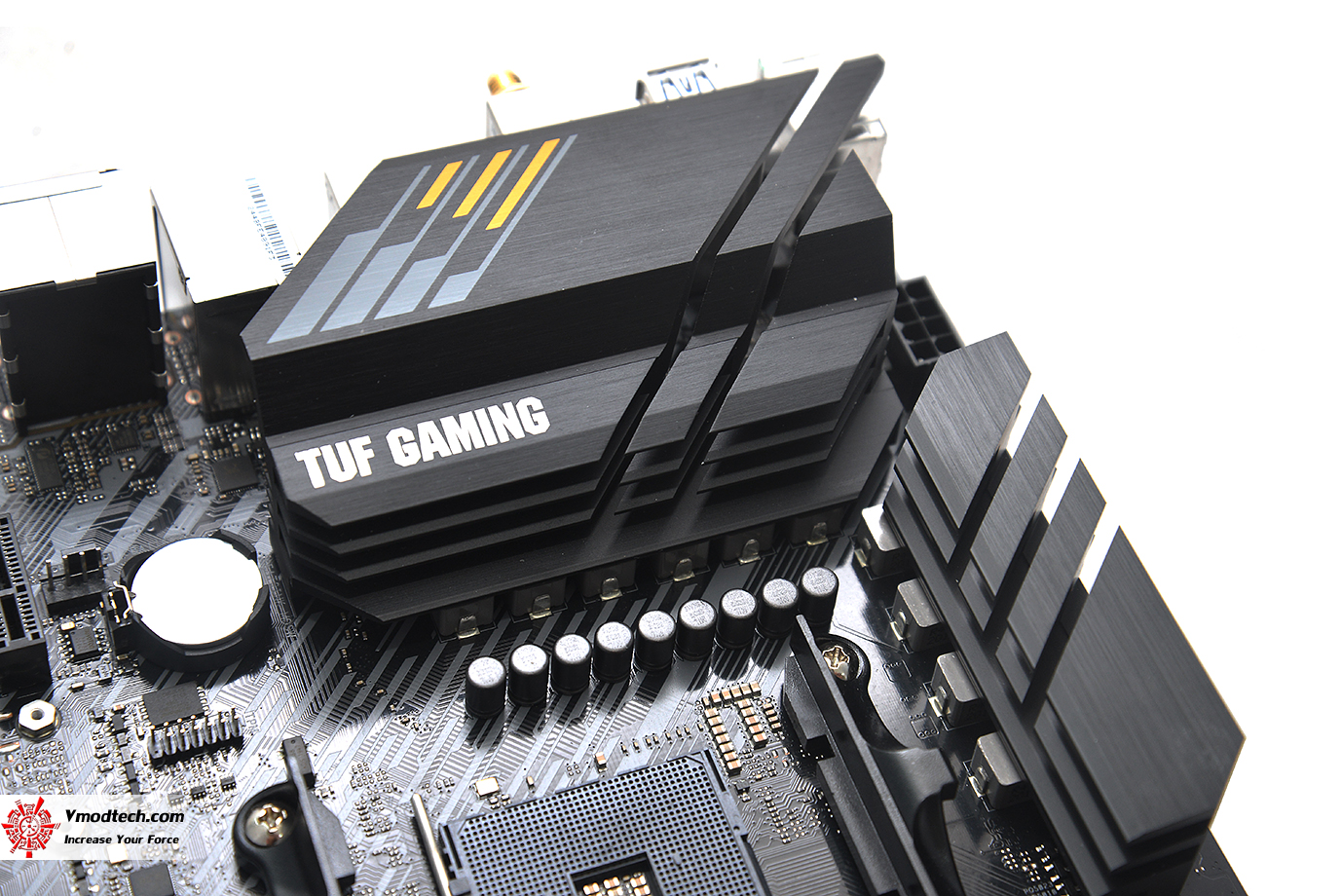

ฮีตซิงค์ภาคจ่ายไฟด้านบนมีโลโก้ TUF GAMING และลวดลายสีขาวสลับเหลืองดูสวยงามครับ ภาคจ่ายไฟเป็นแบบ 8+2 DrMOS power stages เฟสพร้อมด้วยชุด TUF CHOKES & TUF CAPACITORS แบบจัดเต็มรองรับการโอเวอร์คล๊อกเลยทีเดียว

dsc_0541

ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องครับเป็นแบบ PROCOOL POWER CONNECTOR

dsc_0531

ใช้ซ๊อกเก็ต AM4 เหมือนเดิมครับ

dsc_0534

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4 x DIMM, Max. 128GB, DDR4 4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory

dsc_0551

ช่อง SATA มีมาให้ 4ช่อง 4x SATA 6Gb/s port(s)

dsc_0569

ชิปเซ็ต B550รุ่นใหม่ล่าสุดครับ มาพร้อมฮีตซิงค์อลูมิเนียมในการระบายความร้อนที่สวยงามพร้อมโลโก้ TUF สวยงาม

dsc_0547

ด้านหน้าเมนบอร์ดจะมีไฟแสดงผล RGB ให้อย่างสวยงามครับและตัวเมนบอร์ดรองรับระบบ Aura Sync RGB อีกด้วยครับ

dsc_0596

มี M.2 ให้กันมา 2ช่องครับ ในช่องแรกจะมี M.2 Heatsink ให้ด้วย 1ช่อง 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support , 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support dsc_0588

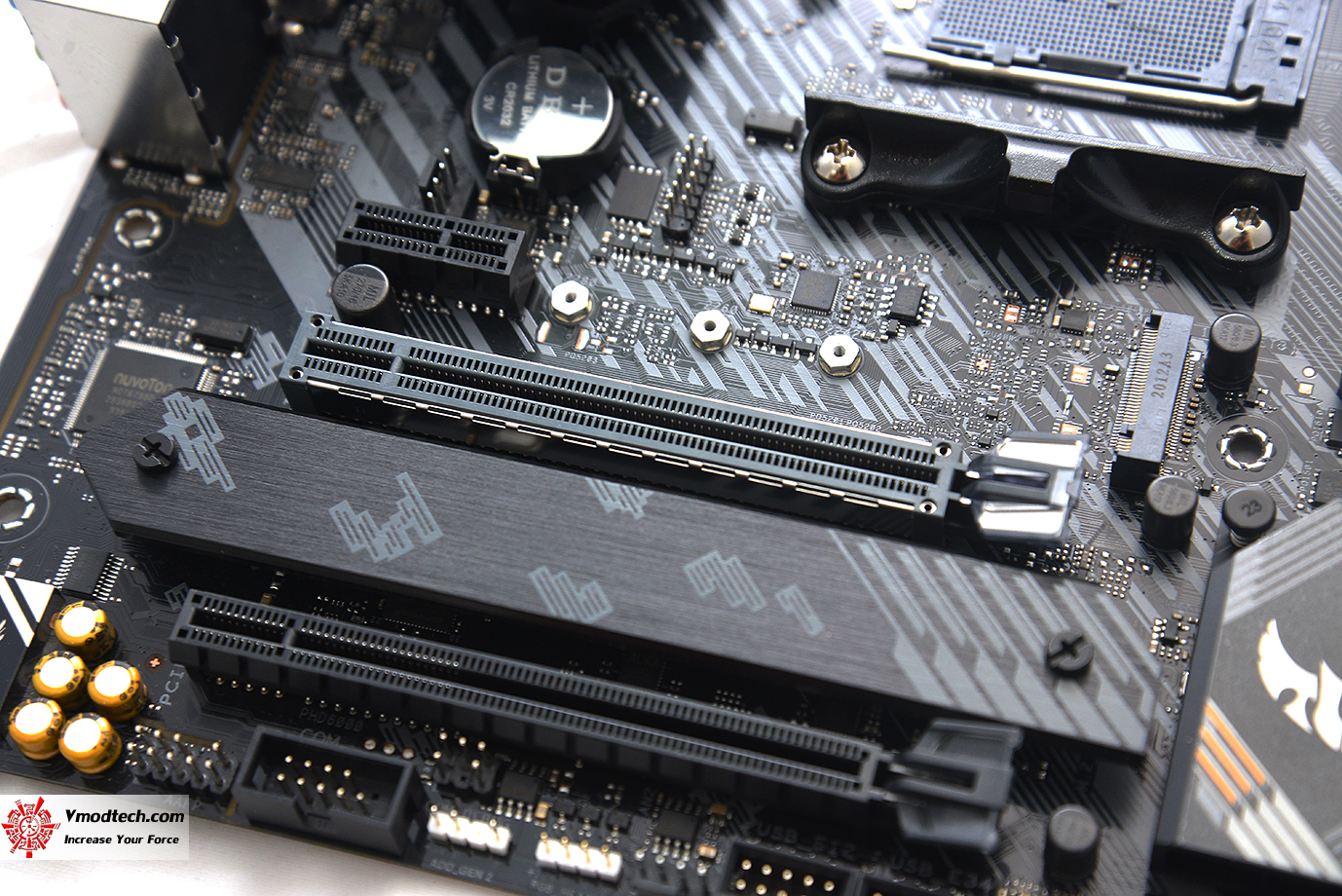

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 3.0 x16 (x4 mode) , 1 x PCIe 3.0 x1 และเสริมแกร่งด้วย SAFESLOT ให้ 1ช่อง PCIe 16X ช่องแรกครับ

dsc_0602

ระบบเสียงเป็น Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC จัดเต็มเพื่อคอเกมส์มิ่งโดยเฉพาะมาพร้อมด้วยฟีเจอร์ signal-to-noise ratio ที่เพิ่มเสียงให้ดังขึ้นถึง 108dB เลยทีเดียว

dsc_0607

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x PS/2 keyboard/mouse combo port(s) 1 x DisplayPort 1 x HDMI 1 x LAN (2.5G) port(s) 2 x USB 3.2 Gen 2 (teal blue) (1 x Type-A+1 x USB Type-C®) 4 x USB 3.2 Gen 1 (blue) Type-A 2 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x BIOS FlashBack™ Button(s) 1 x ASUS Wi-Fi Module

dsc_0612

ด้านหลัง PCB สีดำสนิทมีลวดลายสีขาวสลับสวยงามครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
