ASUS TUF GAMING B850M-PLUS WIFI REVIEW : Appearance (2/9)

ASUS TUF GAMING B850M-PLUS WIFI Appearance

ตัวกล่องสีขาวสวยงามโดดเด่นตามสไตล์ TUF GAMING บอกชื่อรุ่น ASUS TUF GAMING B850M-PLUS WIFI พร้อมฟีเจอร์การทำงานเอาไว้ชัดเจนครับ

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

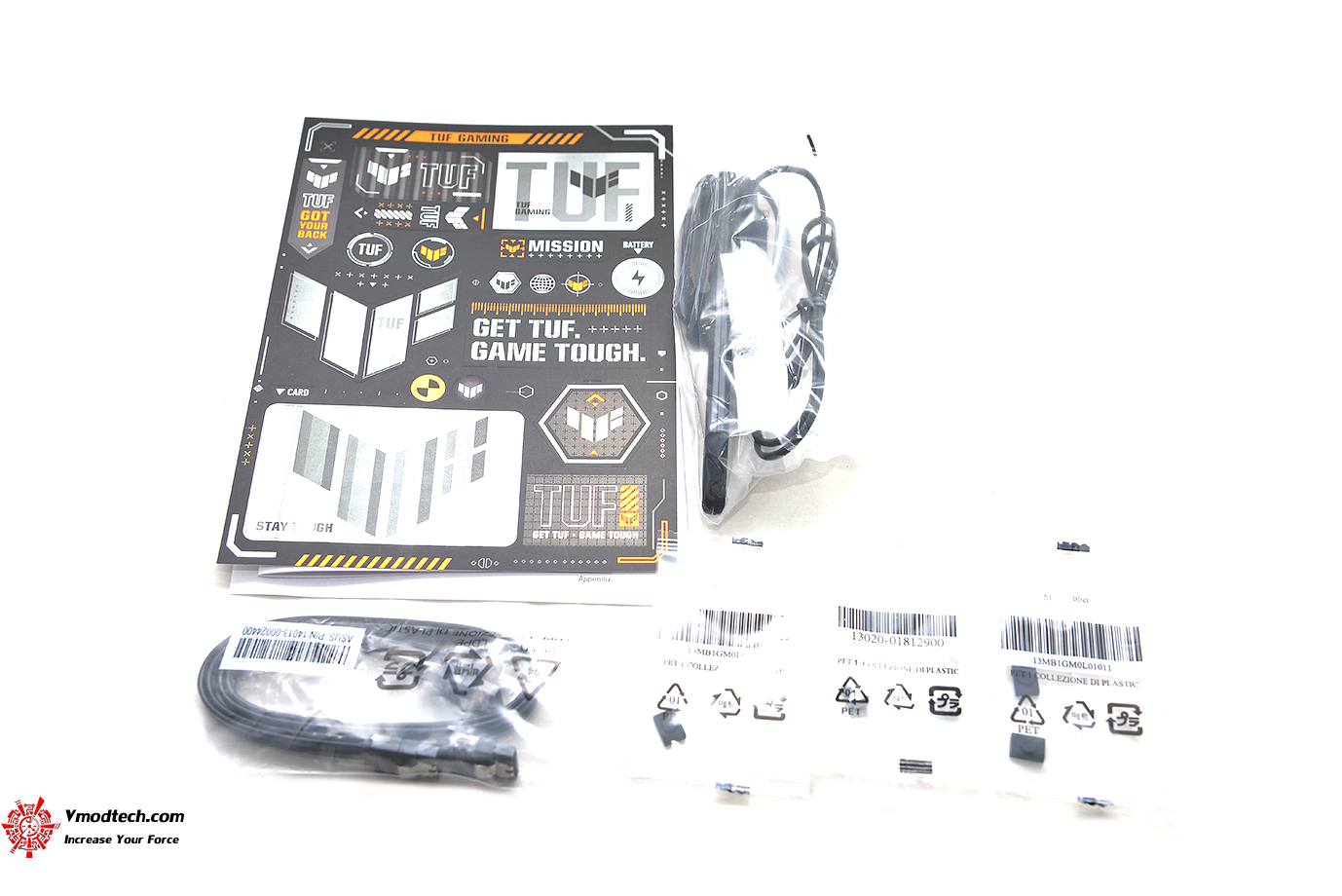

อุปกรณ์ที่ให้มาประกอบด้วย

Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x ASUS WiFi Q-Antenna 1 x TUF GAMING sticker 2 x M.2 rubber packages 1 x Screw package for M.2 SSD Documentation 1 x Quick start guide

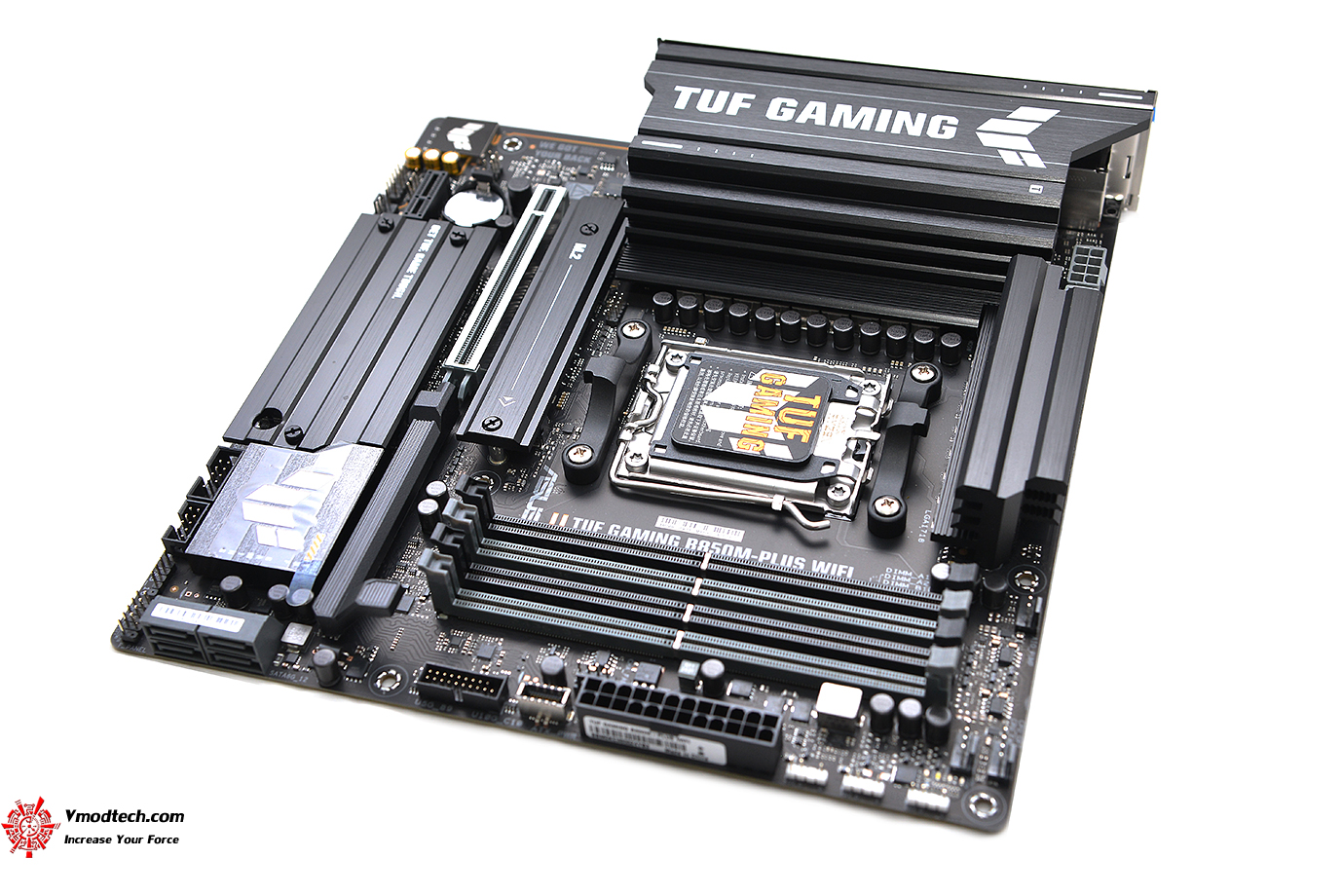

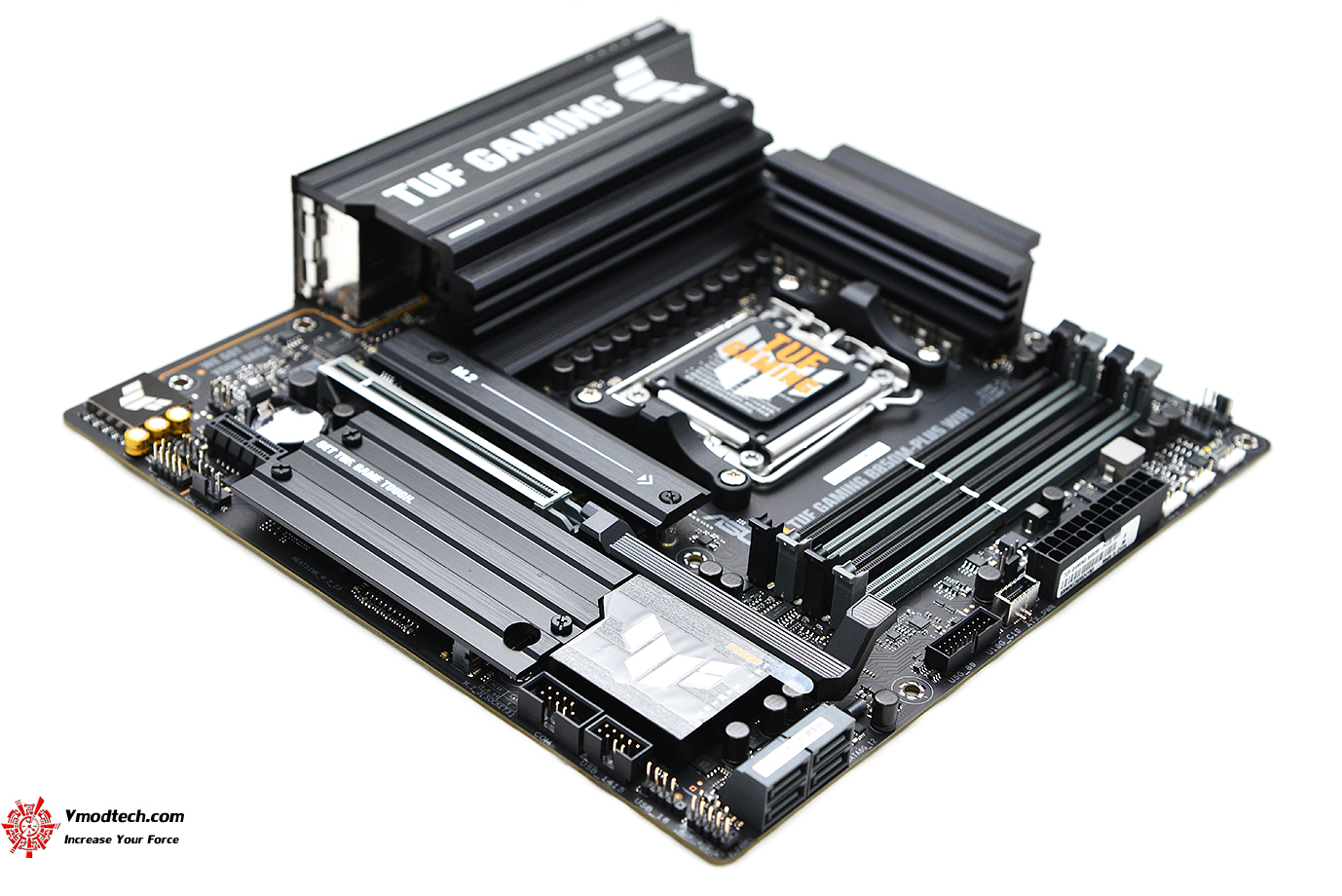

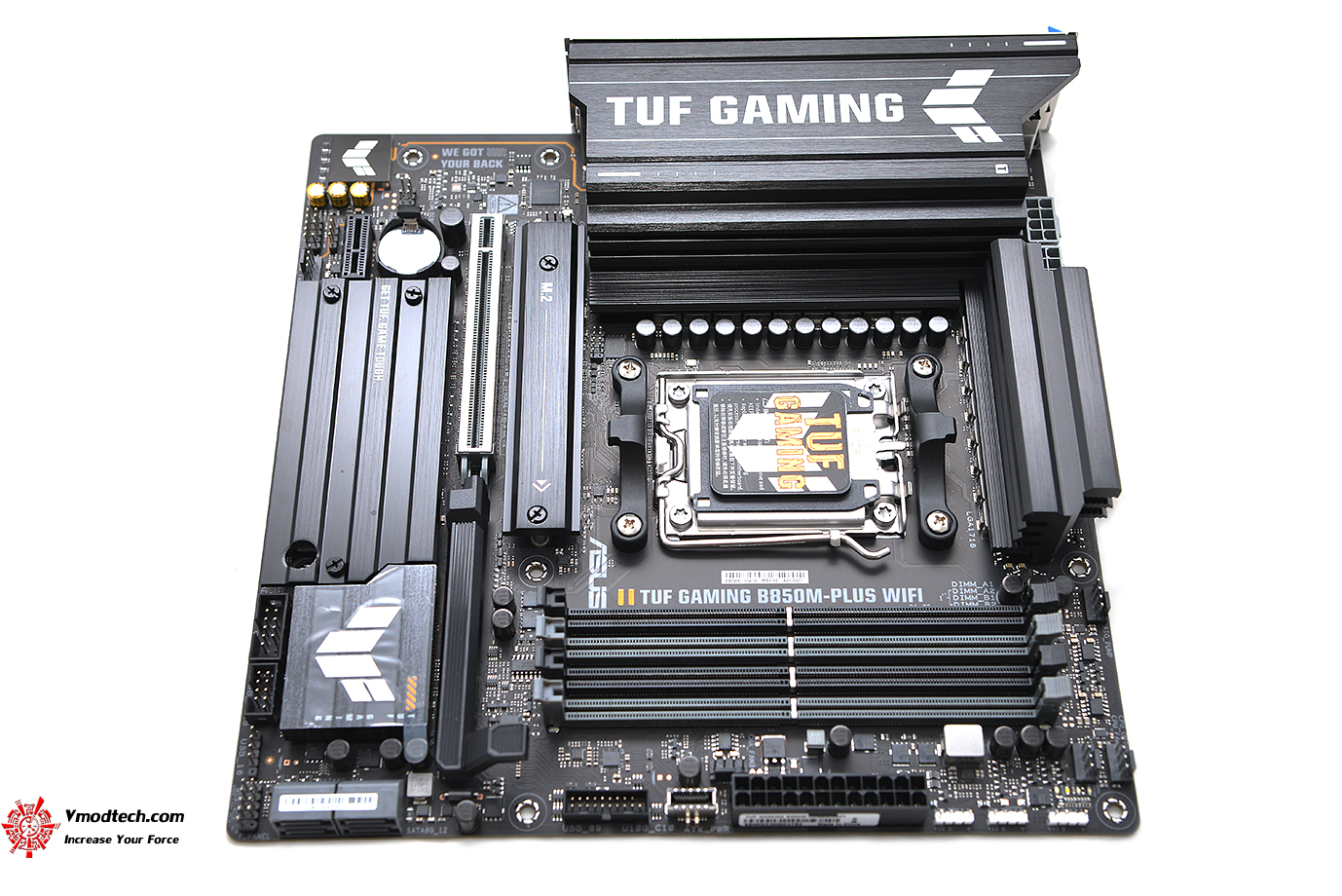

ตัวเมนบอร์ด ASUS TUF GAMING B850M-PLUS WIFI นั้นเป็นการลดขนาดลงมาจากตัว ATX แต่ดีไซน์ก็ดูสวยงามเน้นการจัดวางวัสดุหรือช่องเชื่อมต่อต่างๆ ให้ใช้งานอย่างครบครันครับ

ขนาดเมนบอร์ดอยู่ที่ micro-ATX Form Factor 9.6 inch x 9.6 inch (24.4 cm x 24.4 cm)

ดีไซน์ที่ดูลงตัวสวยงามครับเน้นดุดันตามสไตล์ TUF ซีรี่ย์

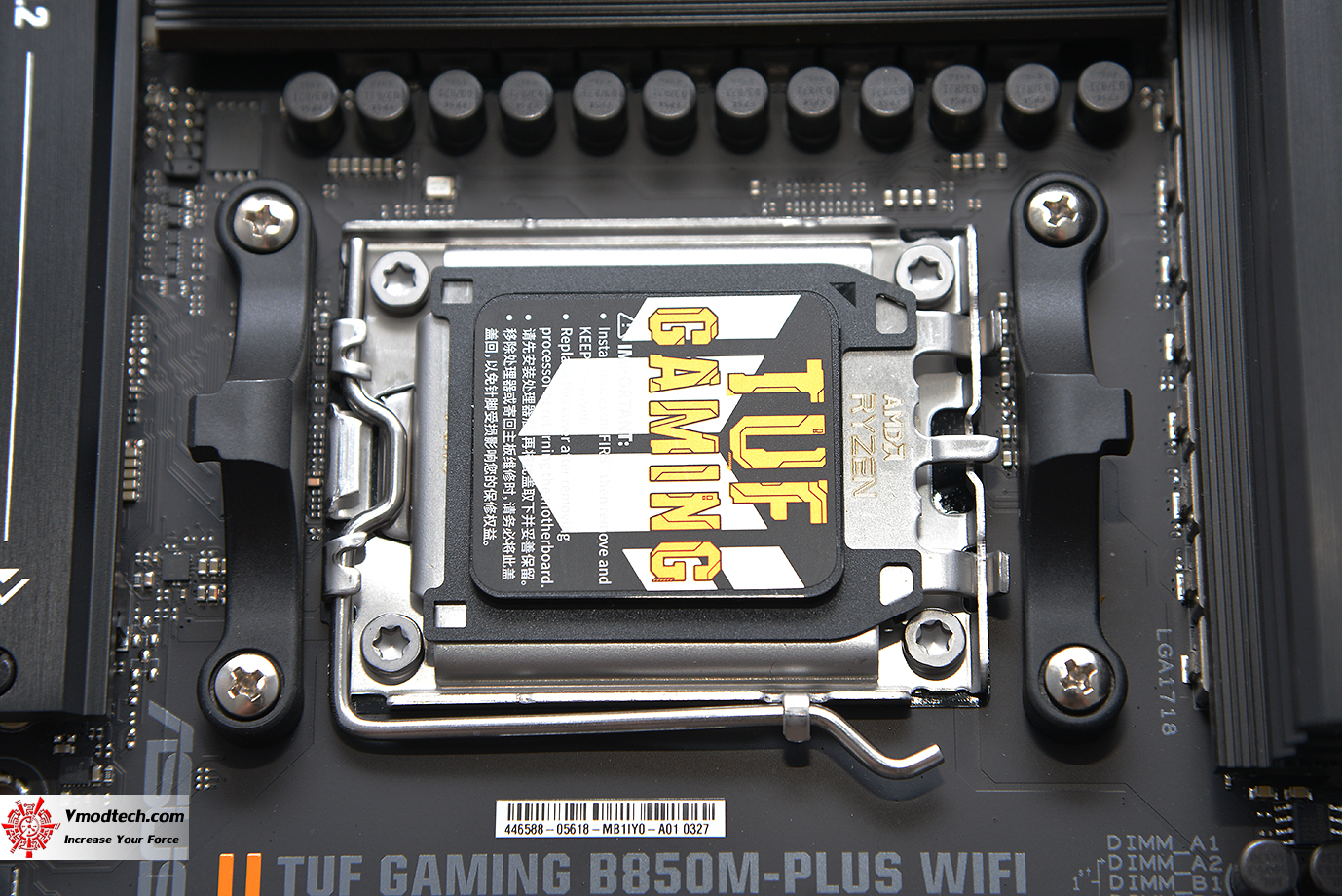

ซ๊อกเก็ต AM5 รุ่นใหม่ล่าสุดใช้ รองรับซีพียู AMD Socket AM5 for AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors

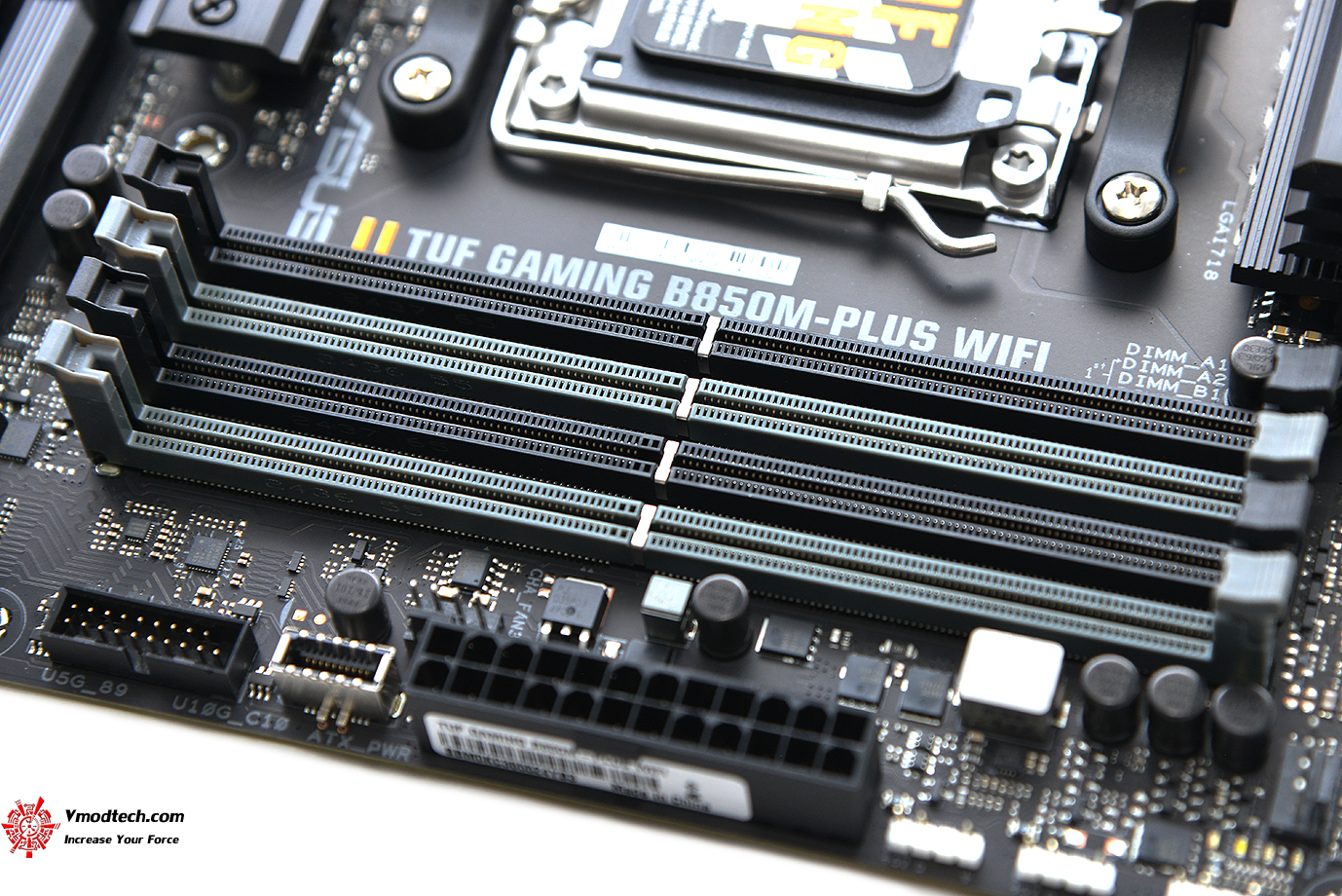

สล็อตแรม DDR5 รองรับความจุ 4 x DIMM slots, max. 256GB, DDR5 Supports up to 8000+MT/s (OC) with Ryzen™ 9000 & 8000 & 7000 Series Processors, ECC and Non-ECC Un-buffered DIMM

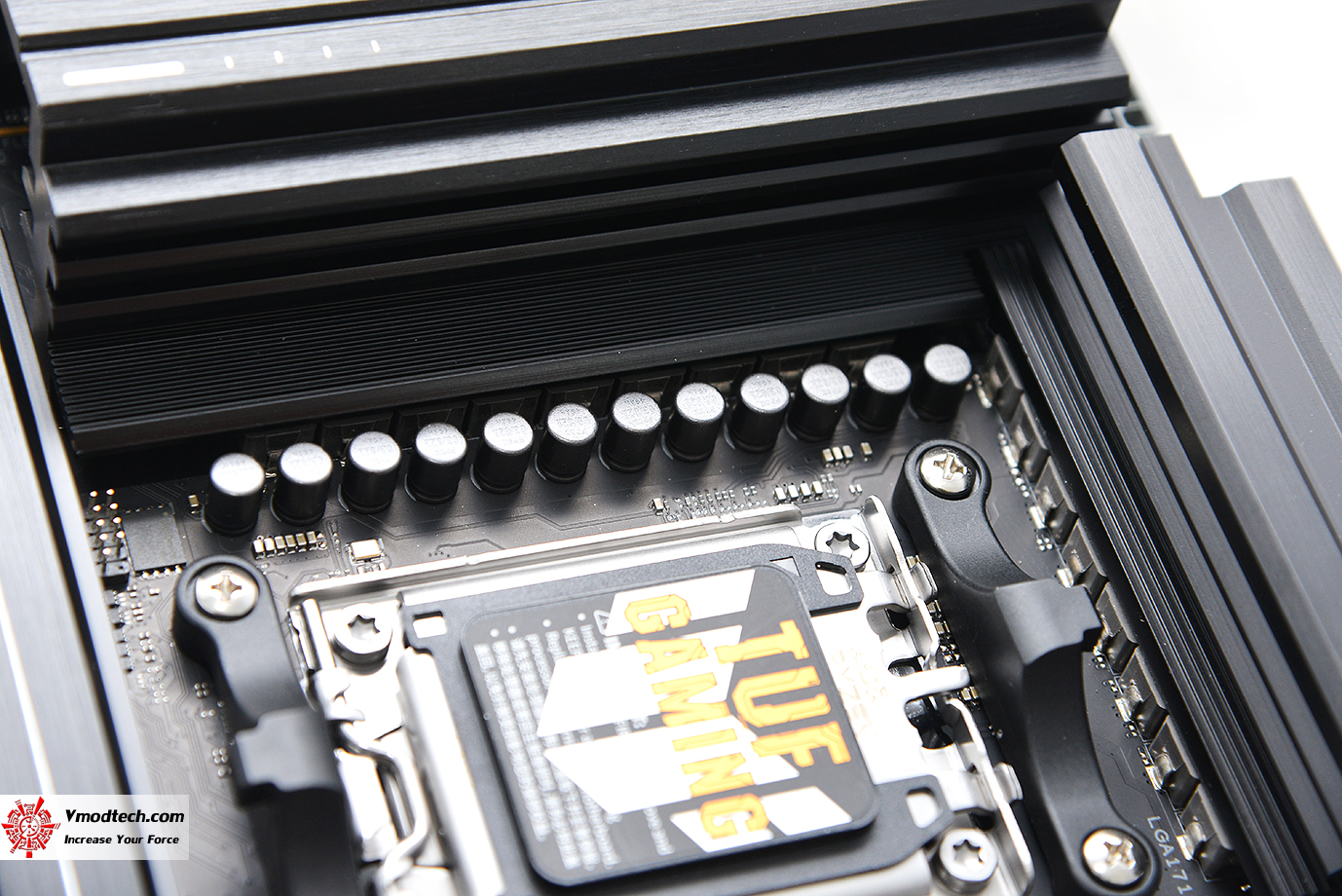

ภาคจ่ายไฟระดับพรีเมี่ยมรองรับซีพียูรุ่นใหญ่ได้สบายๆ 14(80A) + 2(80A) + 1(80A) power stages พร้อม TUF chokes คาปาซิเตอร์เกรดพรีเมี่ยมที่เน้นความเสถียรและความทนทานในการใช้งานครับ หรือใช้ภาคจ่ายไฟเดียวกับรุ่นพี่นั่นเองครับ

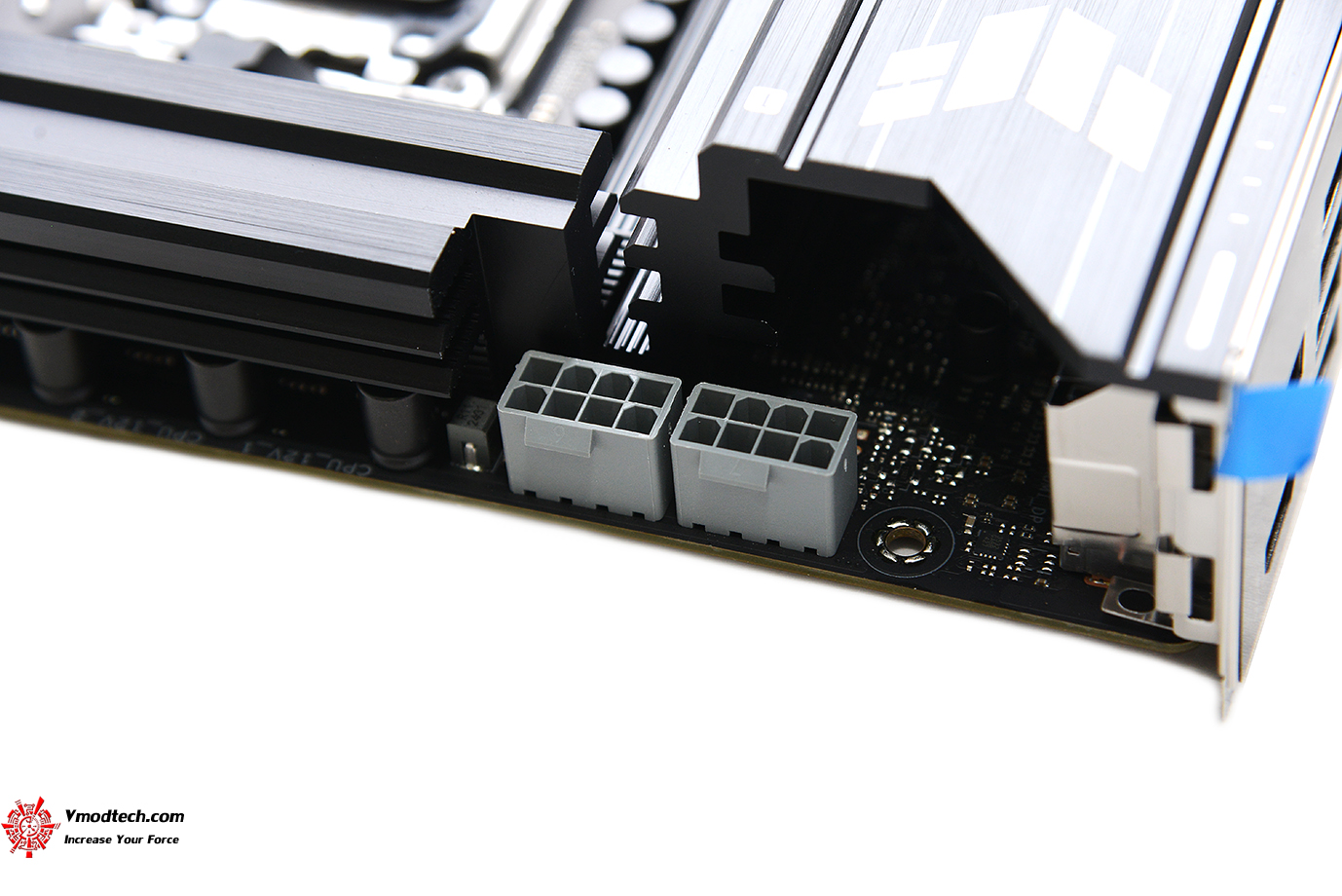

ช่องต่อไฟเลี้ยง ProCool Power Connectors Connectors 8พิน 2ช่อง

ตัวเมนบอร์ด ASUS TUF GAMING B850M-PLUS WIFI โทนสีดำสนิทเน้น PCB หนาถึง 8ชั้น เน้นความทนทานต่อการใช้งาน

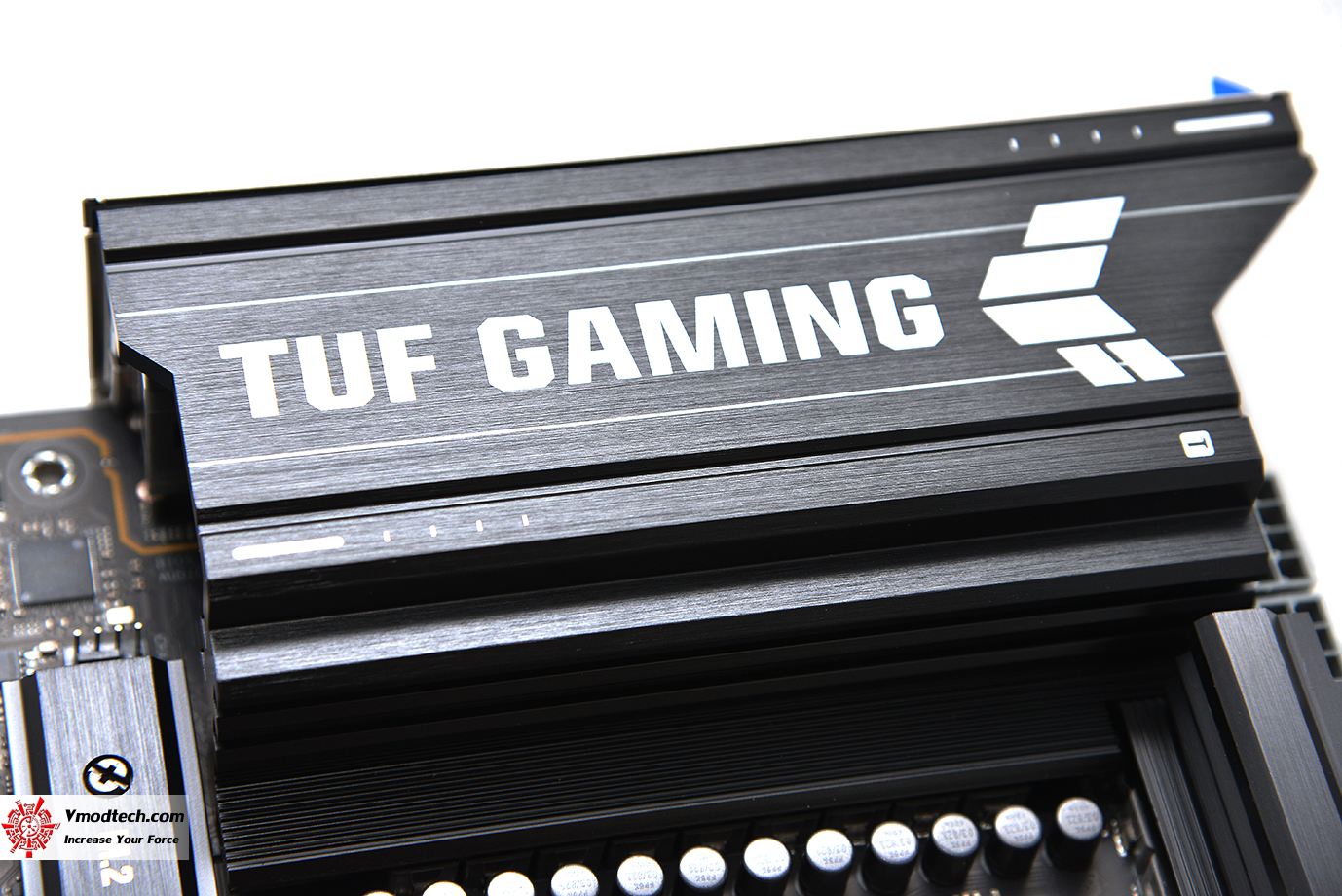

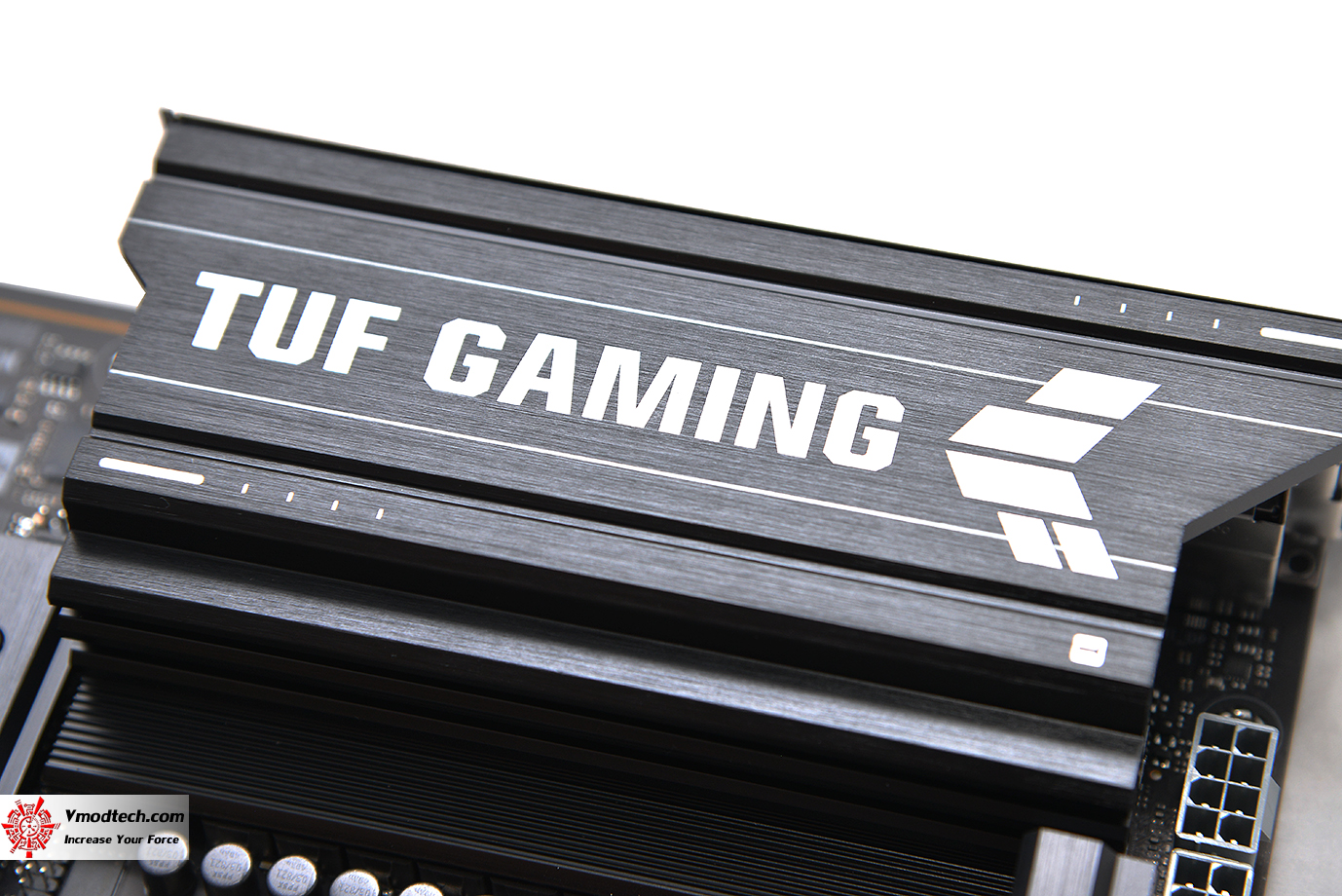

ฮีตซิงค์ระบายความร้อนภาคจ่ายไฟ VRM สีดำสนิทพร้อมข้อความ TUF GAMING จัดเต็มให้ทั้งสองฝั่งภาคจ่ายไฟเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

ดีไซน์การจัดวางวัสดุช่องเชื่อมต่อต่างๆ เหมาะกับการ DIY พร้อมรองรับชุดตกแต่งชุดน้ำ ชุดพัดลมหรือระบบไฟได้อย่างง่ายดาย รวมไปถึงช่องต่อไฟต่างๆ ARGB หรือพัดลมที่มีมากมายอยู่ทั่วเมนบอร์ด

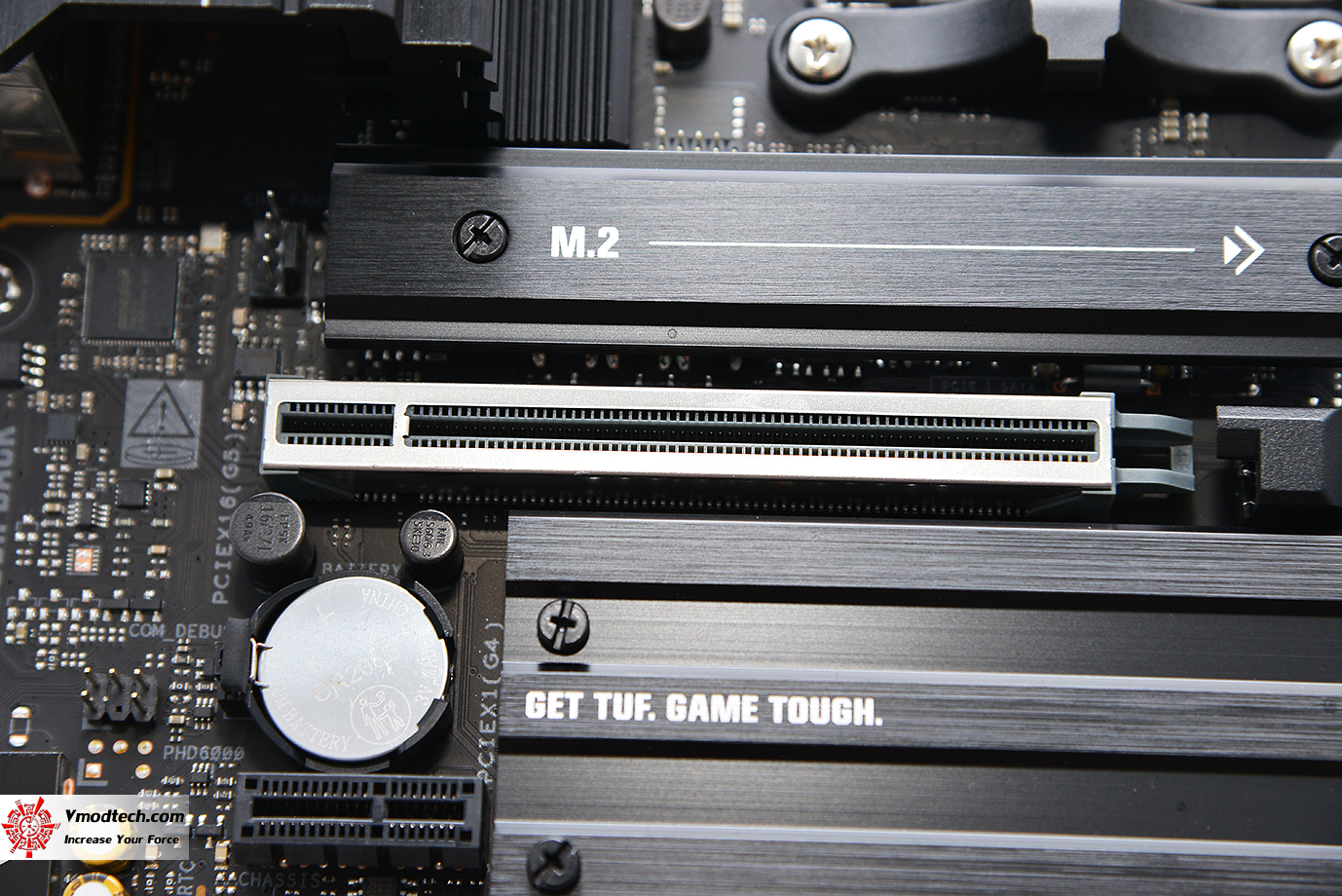

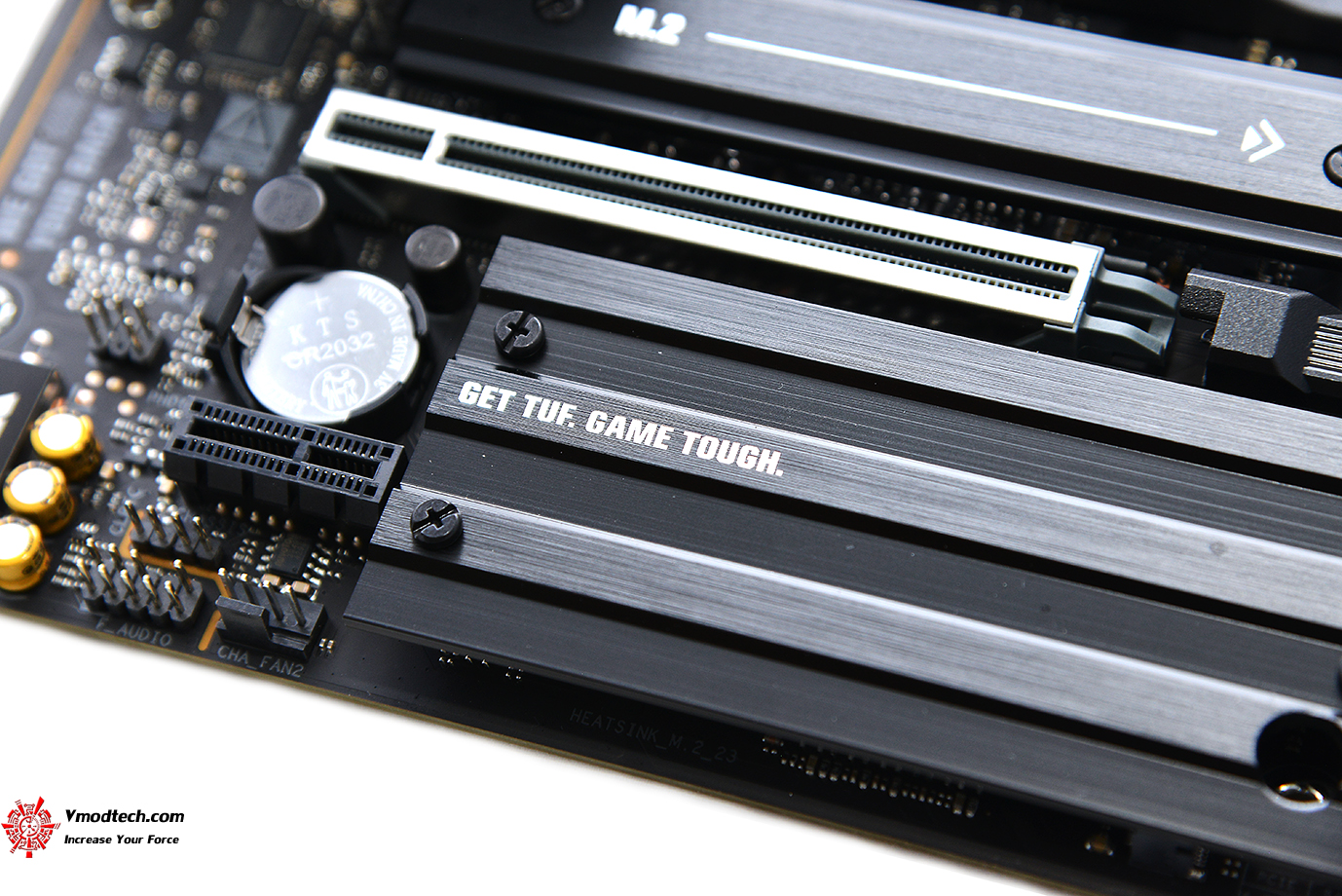

ช่องเชื่อมต่อ PCIe ประกอบด้วย 1 x PCIe 5.0 x16 SafeSlot [CPU] เน้นความแข็งแรงให้ 1ช่อง

ช่องเชื่อมต่อ PCIe ประกอบด้วย

AMD Ryzen™ 9000 & 7000 Series Desktop Processors 1 x PCIe 5.0 x16 slot (supports x16 mode) AMD Ryzen™ 8000 Series Desktop Processors 1 x PCIe 4.0 x16 slot (supports x8/x4 mode) AMD B850 Chipset 1 x PCIe 4.0 x1 slot

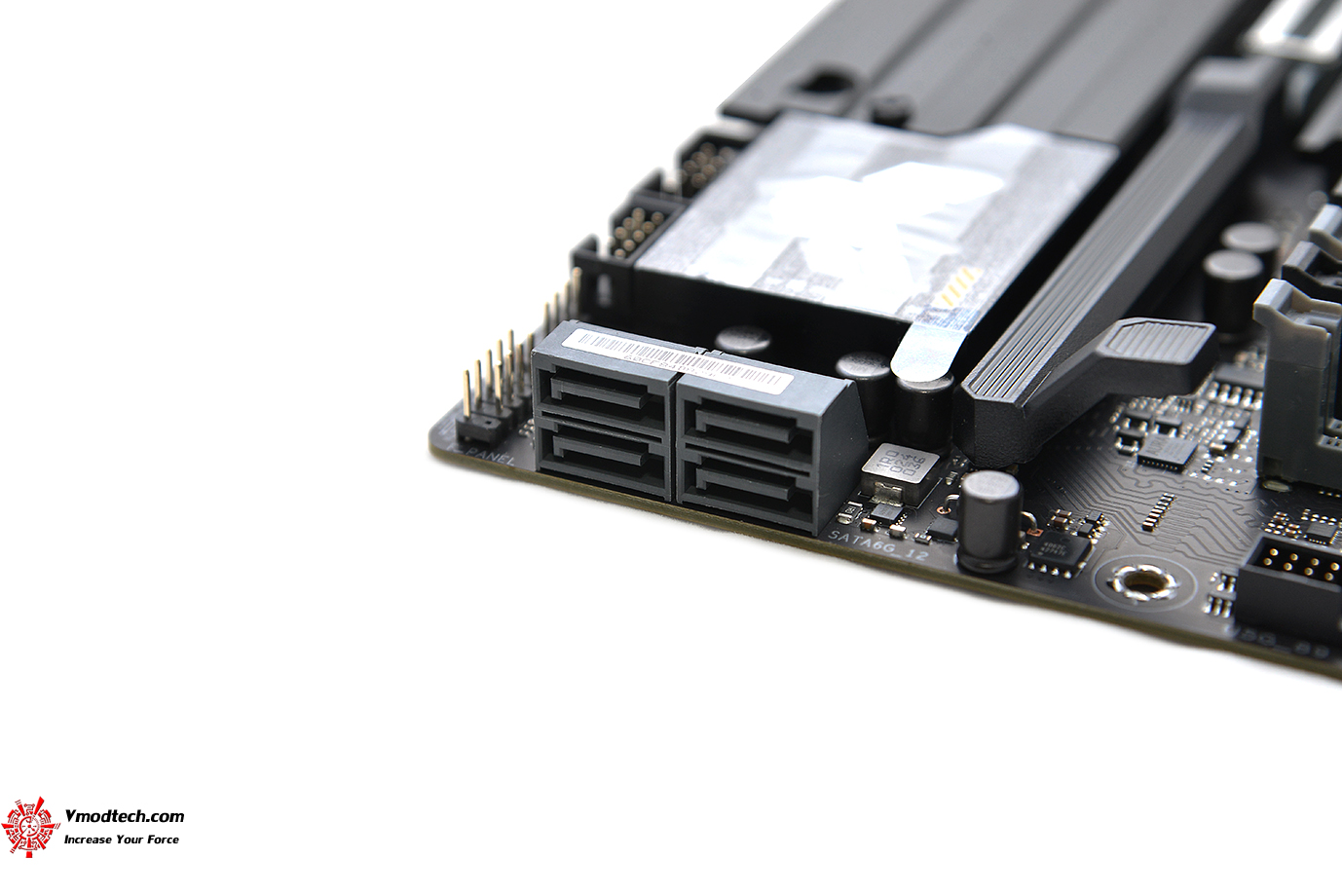

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ

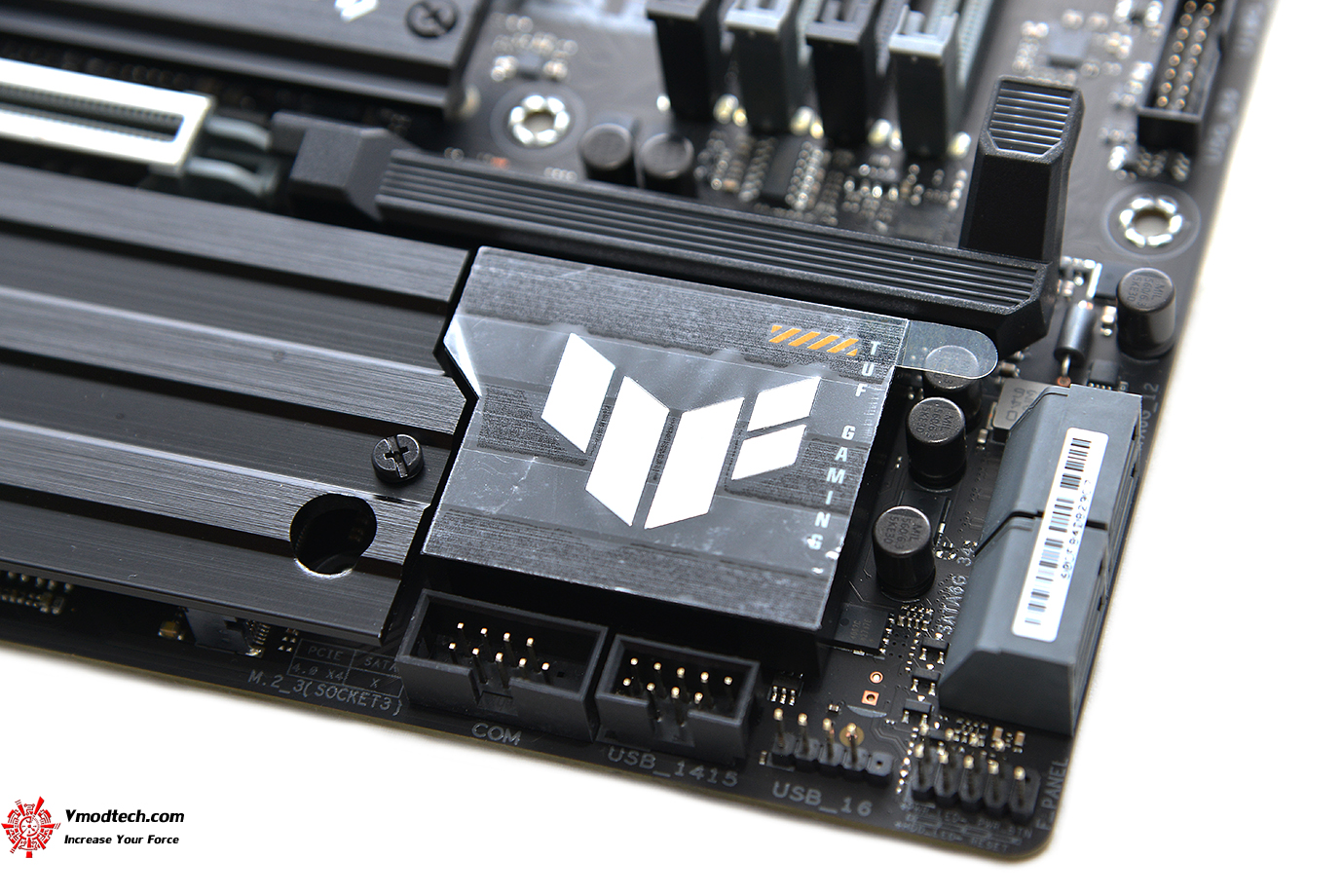

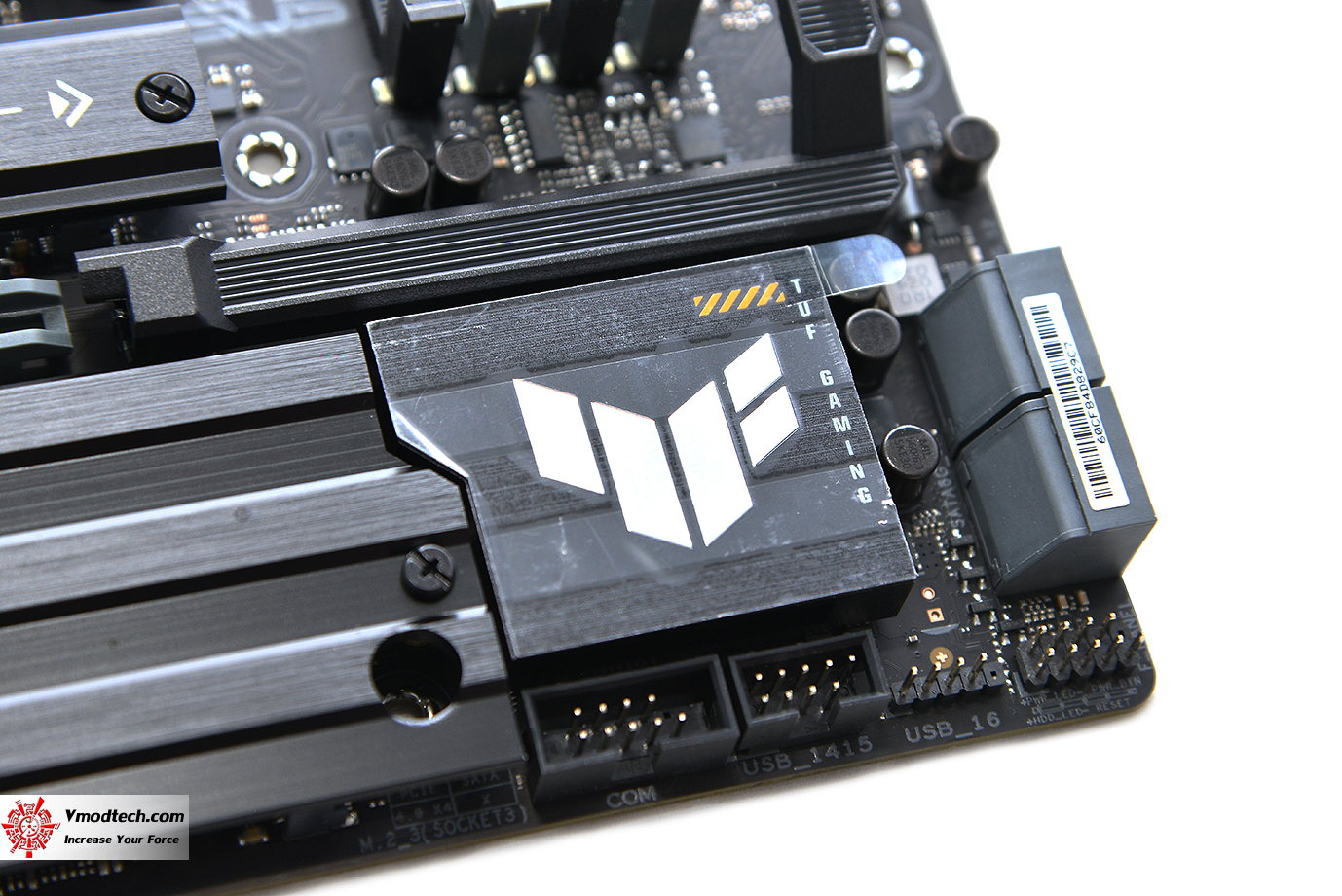

ฮีตซิงค์ชิปเซ็ตมีโลโก้ TUF สวยงามเป็กเอกลักษณ์ครับ

ชิปเซ็ต AMD B850 Chipset ล่าสุด

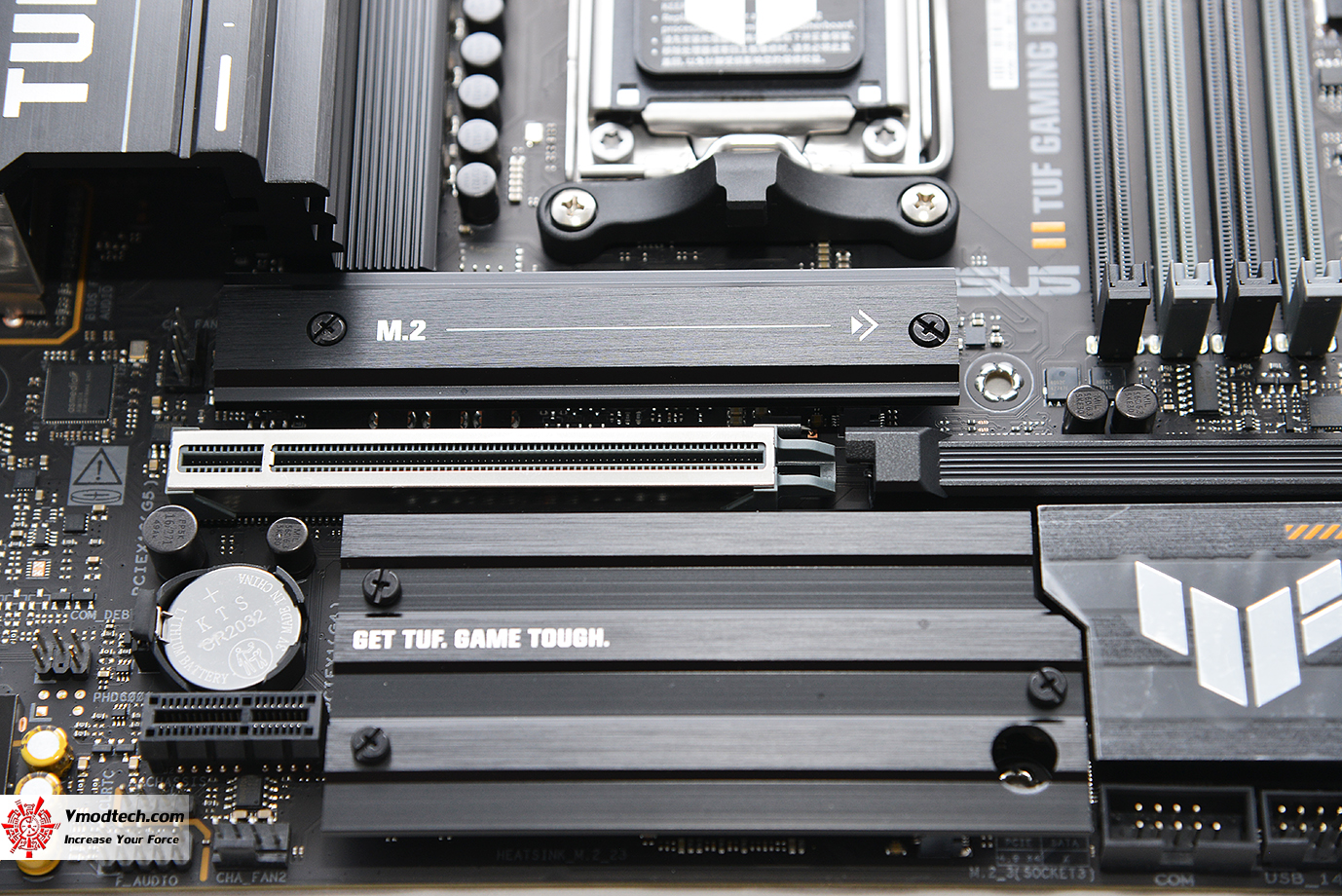

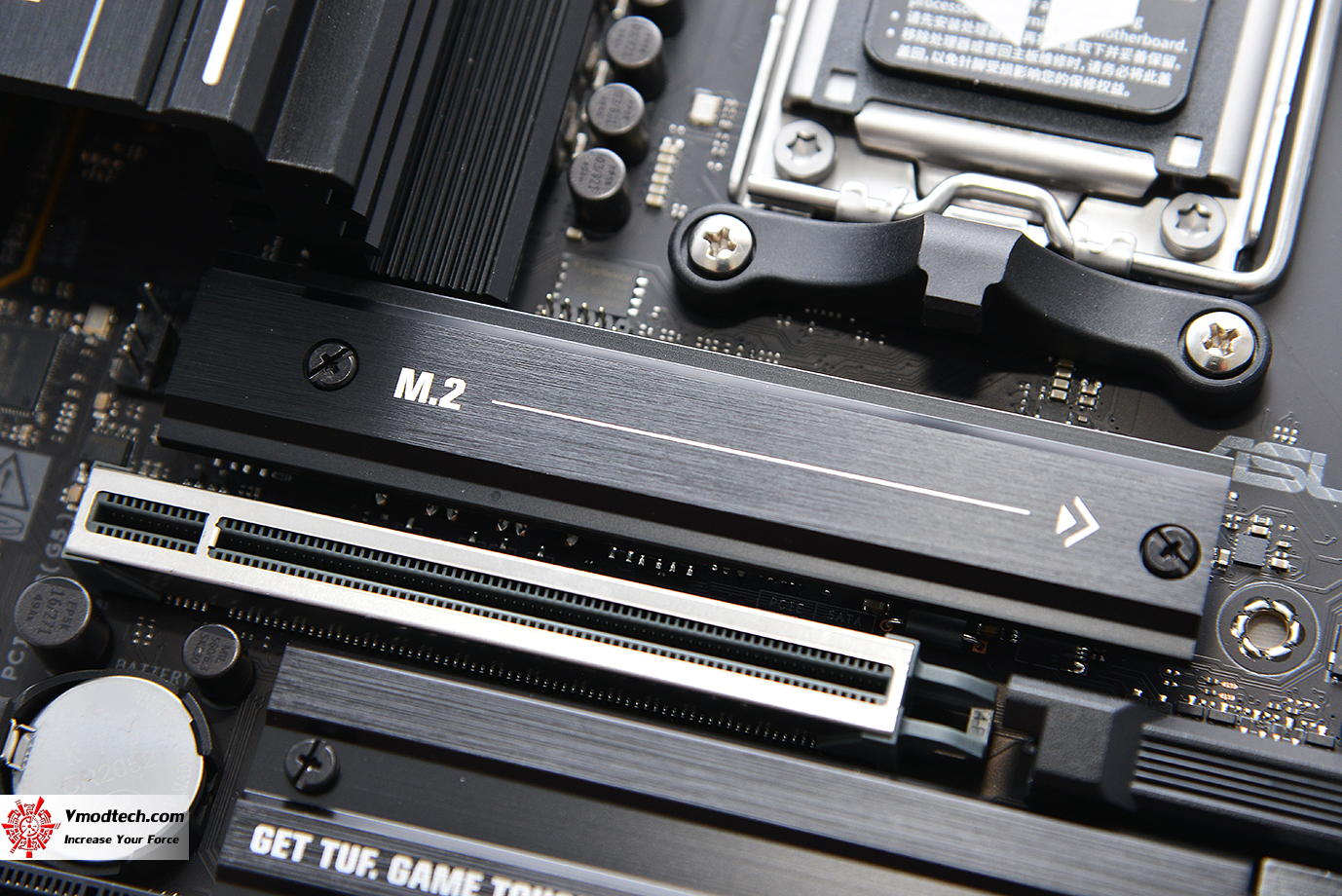

ฮีตซิงค์ M.2 ด้านบนจัดเต็มเน้นใหญ่โตระบายความร้อนได้อย่างเต็มประสิทธิภาพ

ฮีตซิงค์ชิปเซ็ต M.2 heatsink ใหญ่โตสวยงามโดดเด่นมีให้ 3จุดพร้อมใช้งานถอดอัพเกรดได้ง่ายระบายความร้อนได้อย่างทั่วถึงครับ M.2 มีทั้งหมด 3ช่องการทำงานครับ

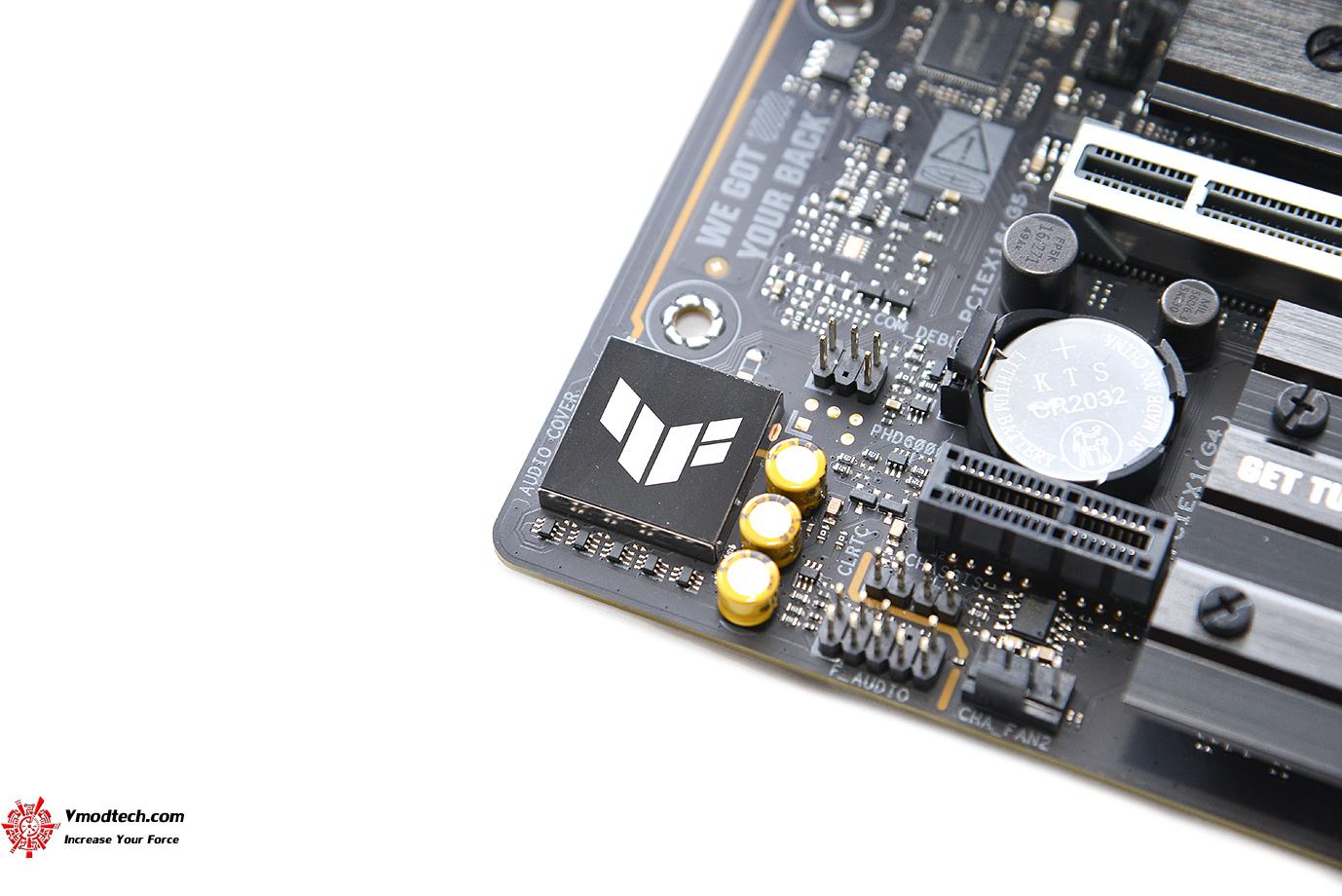

ระบบเสียง Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC มีระบบ Audio Shielding เน้นเสียงที่ชัดเจนเพื่อคอเกมโดยเฉพาะครับ

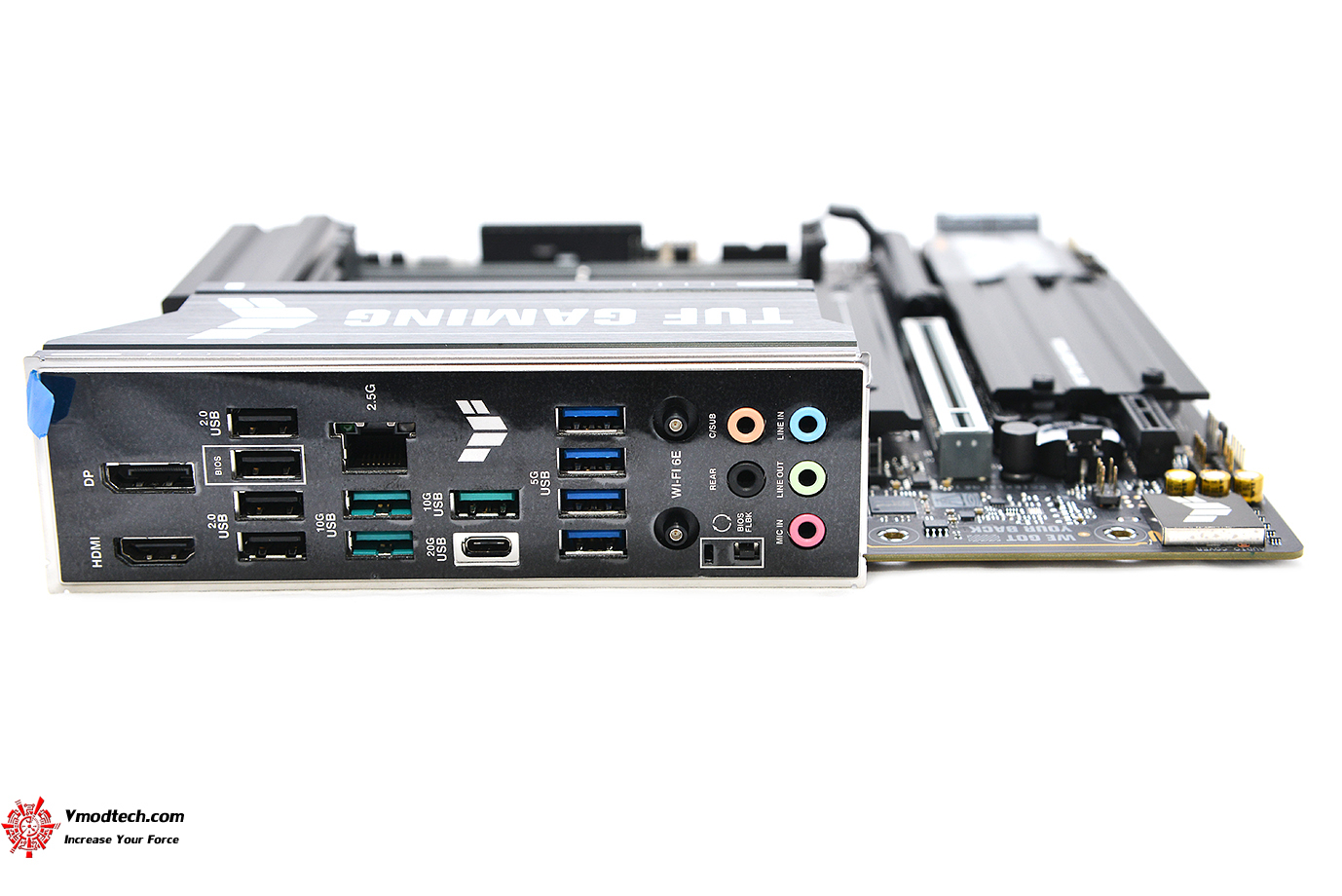

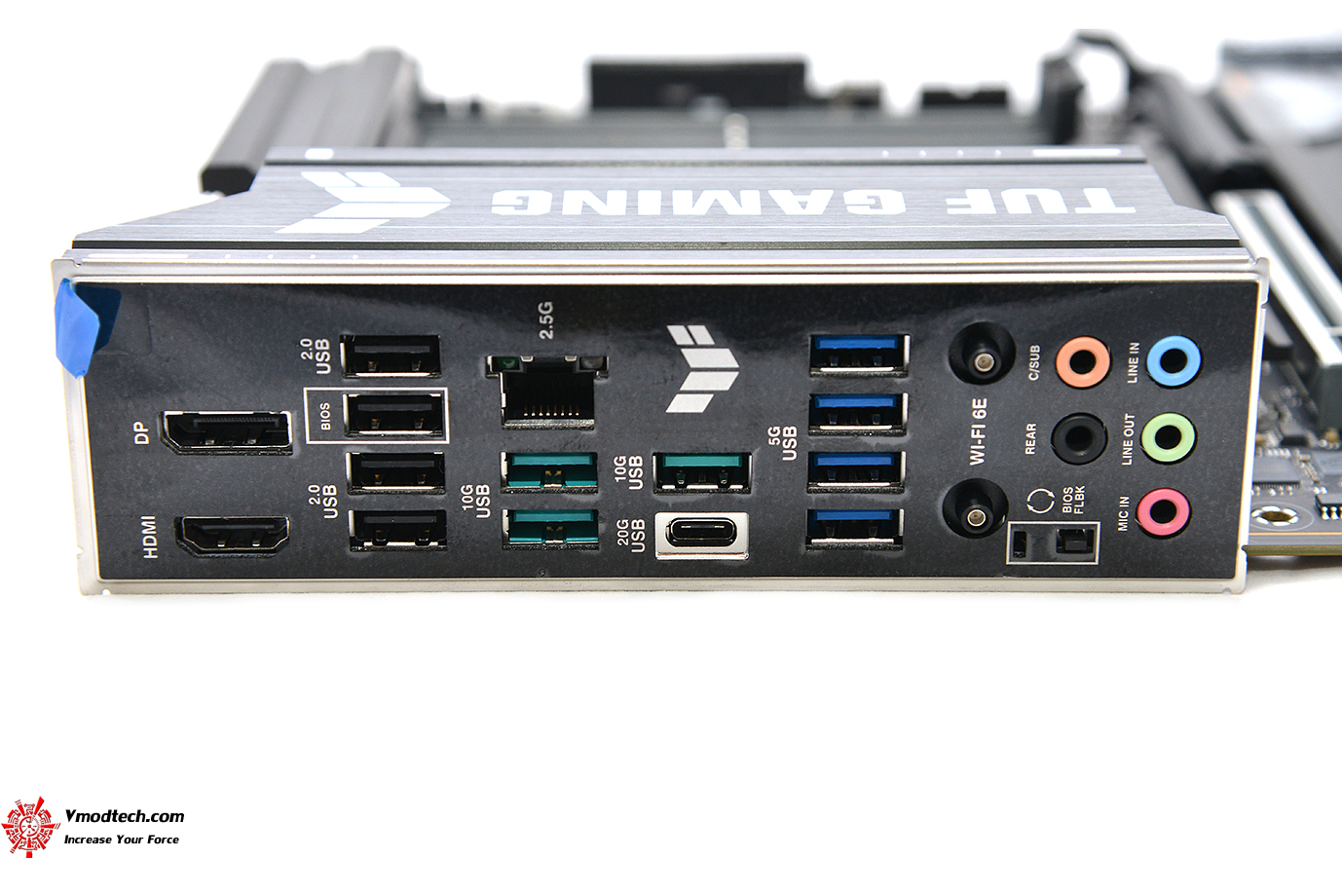

ช่องเชื่อมต่อด้านหลังก็จะป้องกันด้วย Pre-mounted I/O shield อินเตอร์เฟสมีมาให้มากมายครับประกอบด้วย

1 x USB 20Gbps port (1 x USB Type-C®) 3 x USB 10Gbps ports (3 x Type-A) 4 x USB 5Gbps ports (4 x Type-A) 4 x USB 2.0 ports (4 x Type-A) 1 x DisplayPort 1 x HDMI™ port 1 x Wi-Fi module 1 x Realtek 2.5Gb Ethernet port 5 x Audio jacks 1 x BIOS FlashBack™ button

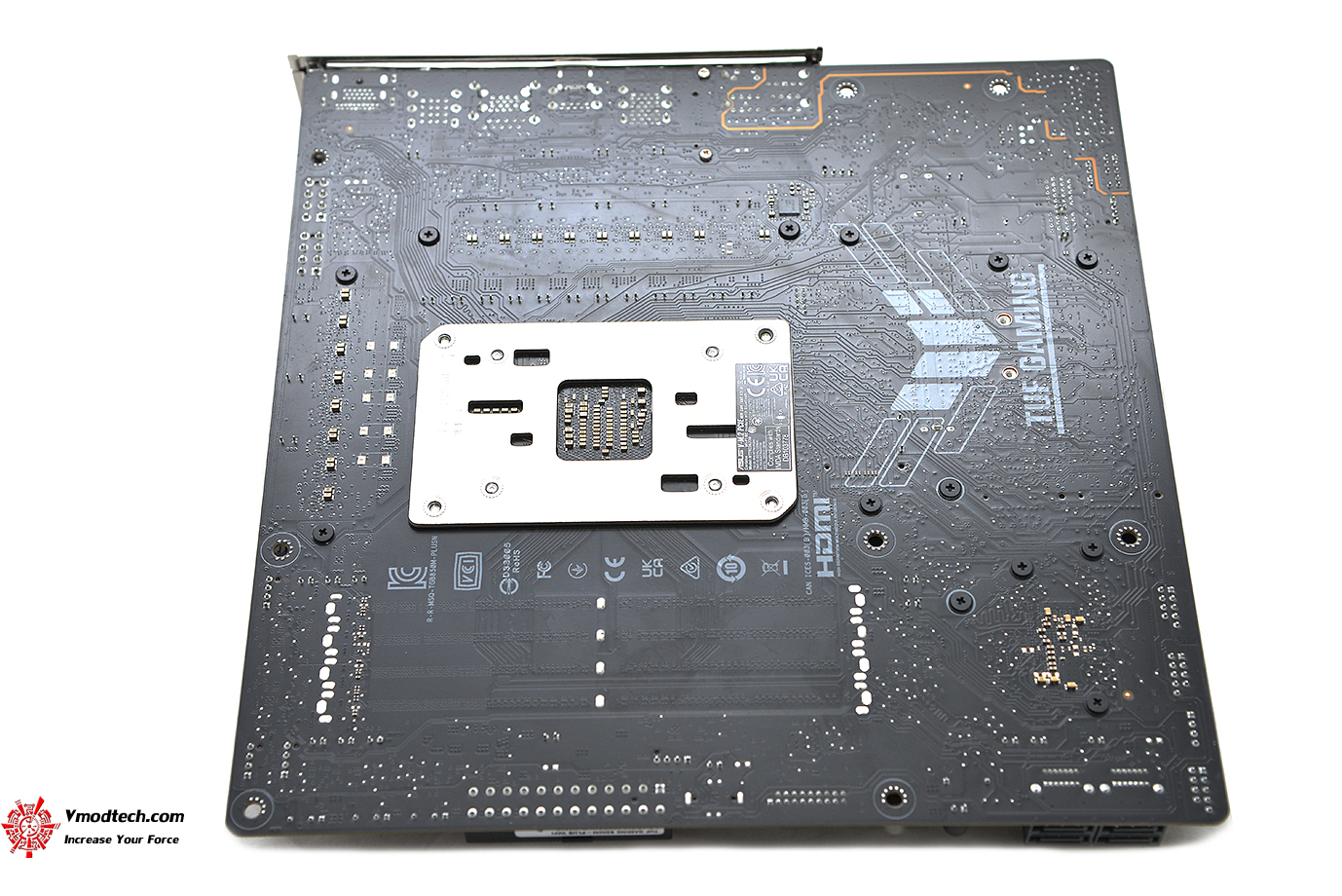

PCB ด้านหลังสีดำสนิท

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
