ASUS X99-A II LGA 2011-3 Motherboard Review
 < 1 2 3 4 5 >  Last ›

Package Appearance

tpp_7491

tpp_7492

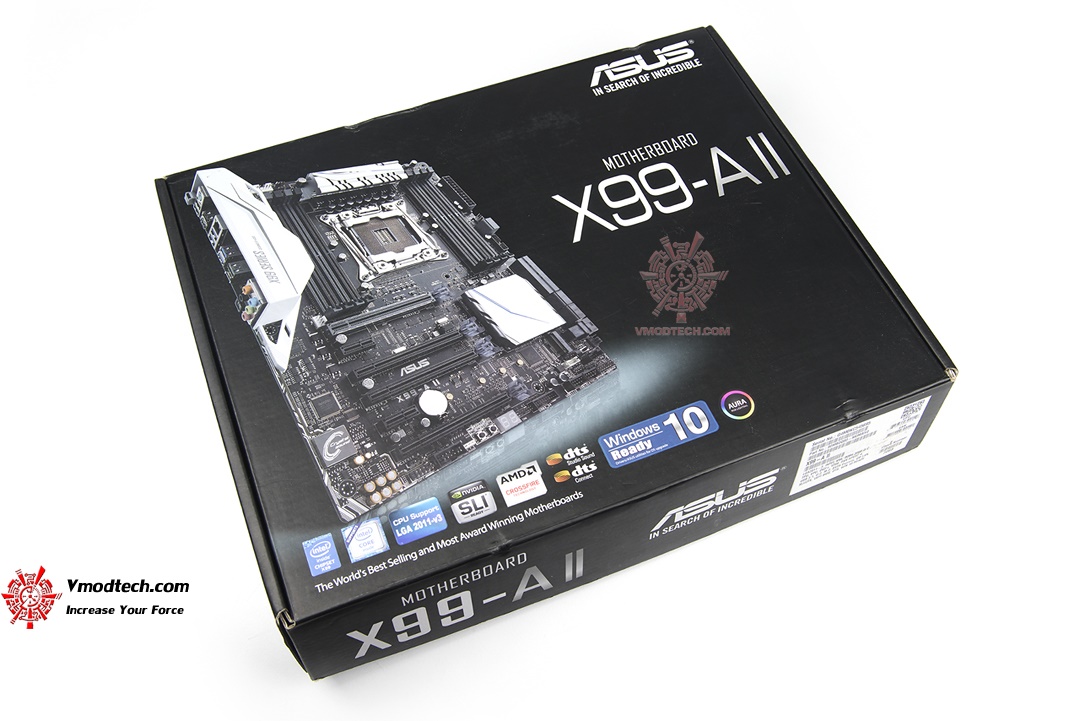

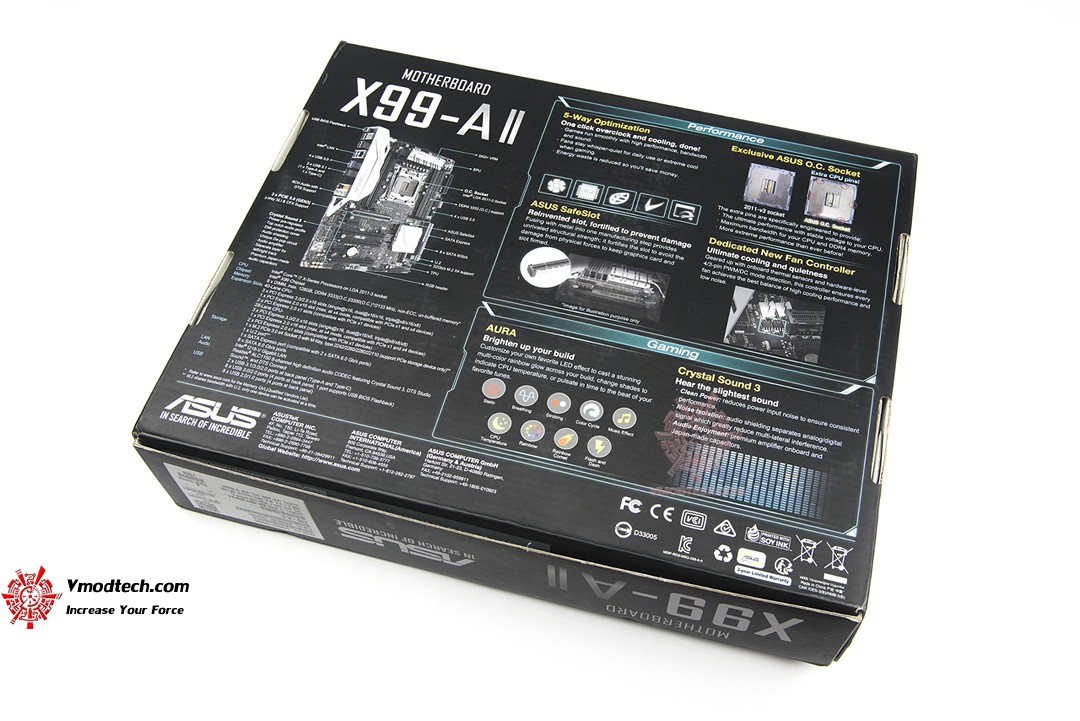

กล่องบรรจุ ASUS X99-A II นั้นออกแบบมาบนสไตล์มินิมอลลิสตามระดับราคาของบอร์ดครับtpp_7493

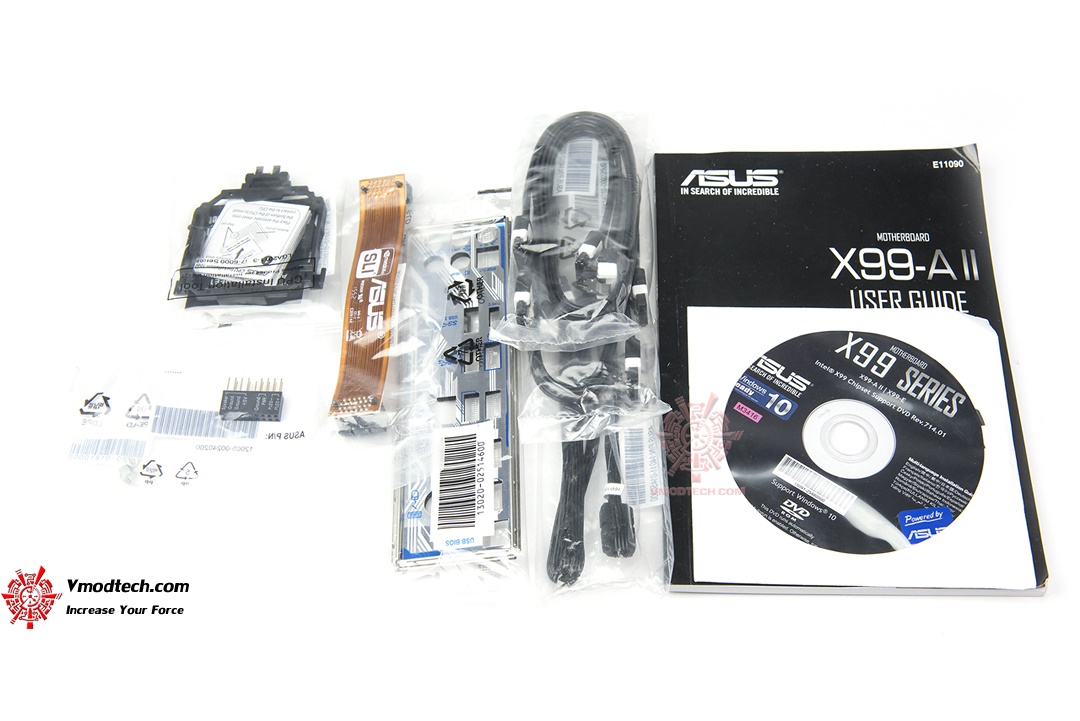

อุปกรณ์ที่มากับกล่องทั้งหมดก็เพียงพอต่อการเลือกมาใช้งานจริงๆจังๆเลย

tpp_7494

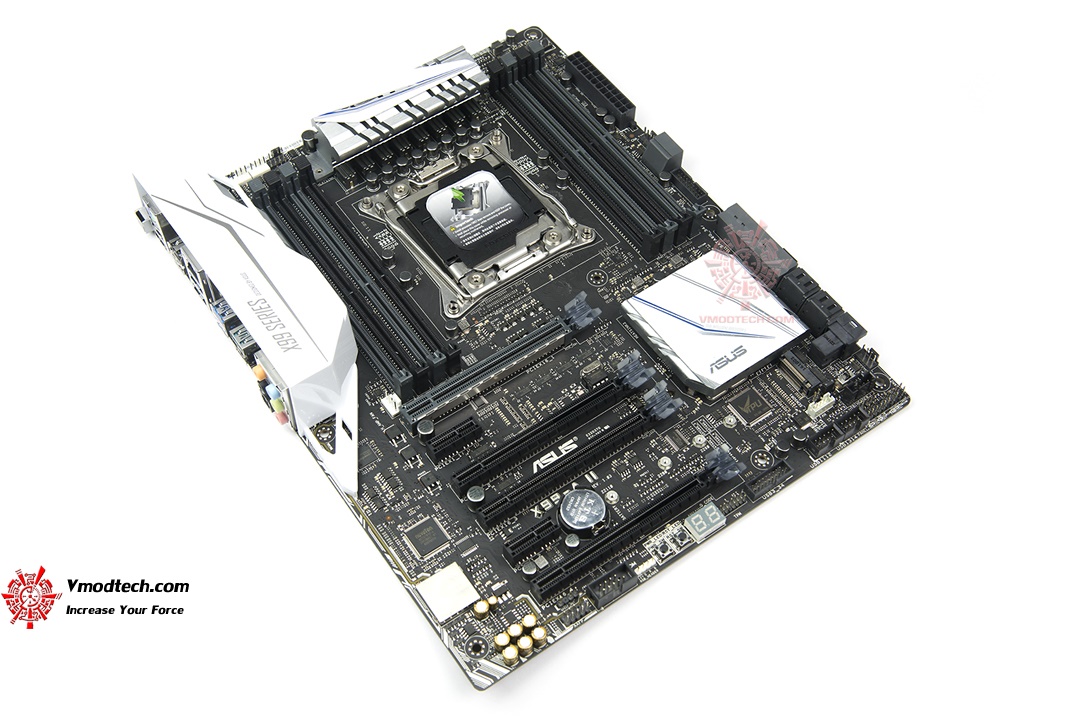

หน้าตาบอร์ดแบบเต็มๆครับ ตัวบอร์ดนั้นจะมีขนาด ATX ปกติ เลย์เอาท์นั้นก็สวยงามตามมาตรฐานเอซุส

tpp_7495

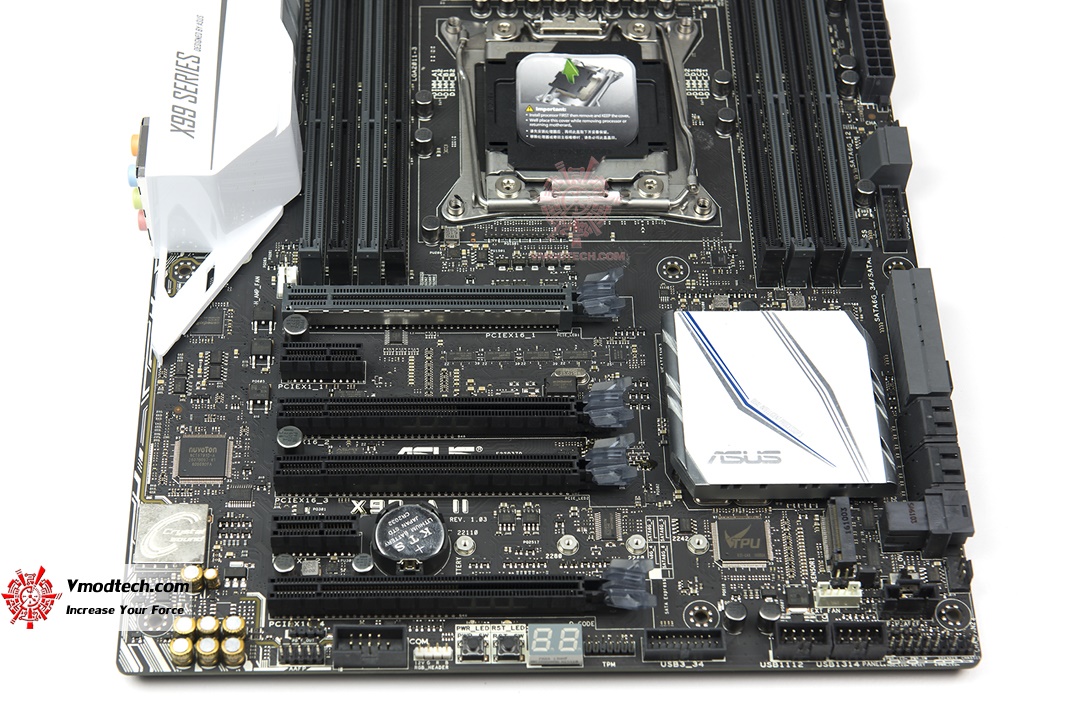

สล๊อด เชื่อมต่อแบบ PCIe Gen 3 จำนวนสามช่อง รองรับการเชื่อมต่อ SLI หรือ CrossFire ได้สามใบครับ ในรุ่นใหม่นี้ ASUS ได้ทำการปรับปรุงคุณภาพของสล๊อดเชื่อมต่อที่เรียกว่า ASUS SafeSlot ที่มีความแข็งแรงทนต่อการบิดในขณะติดตั้งหรือเสียบใช้งานเข้าไปบน PCIE ช่องแรกด้วย

tpp_7498

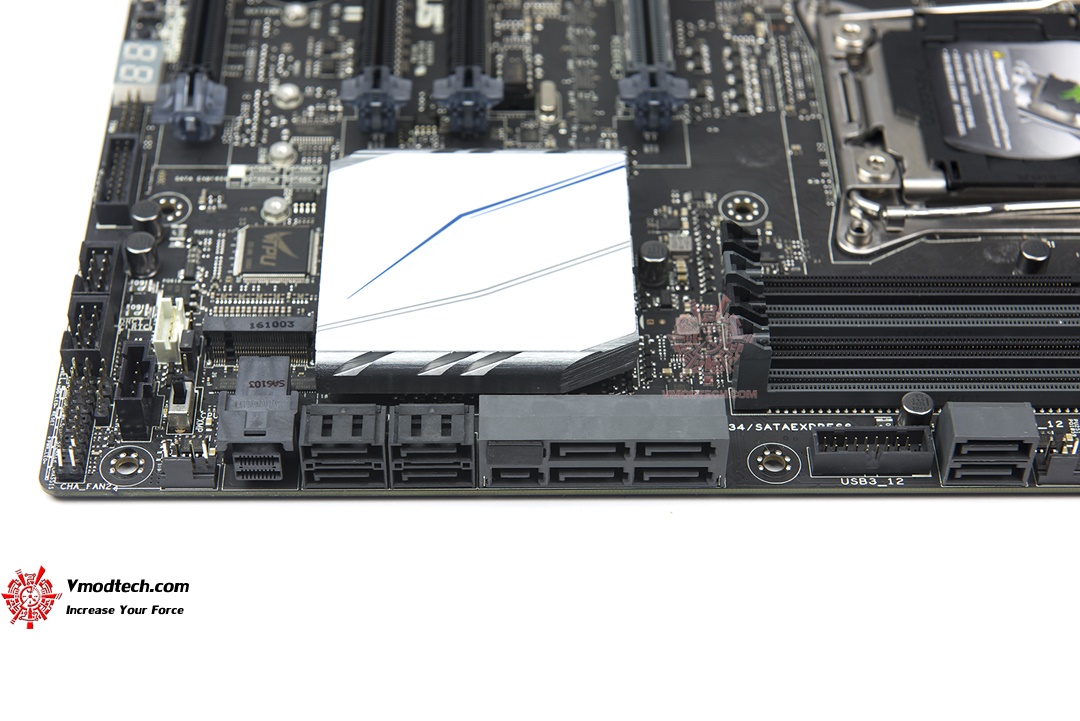

ด้านข้างของบอร์ดจะเป็นช่องสำหรับเชื่อมต่ออุปกรณ์จัดเก็บครับ เป็นพิเศษบนบอร์ด ASUS X99-A II คือ มีการติดตั้งพอร์ทเชื่อมต่อแบลบ U.2 มาให้ นอกจากนั้นแล้ว มีพอร์ด SATA III มีให้เลือกใช้งานได้ 8 ช่อง ด้านซ้ายสุดในภาพจะเป็นช่องเสียบแบบ M.2 X4

tpp_7496

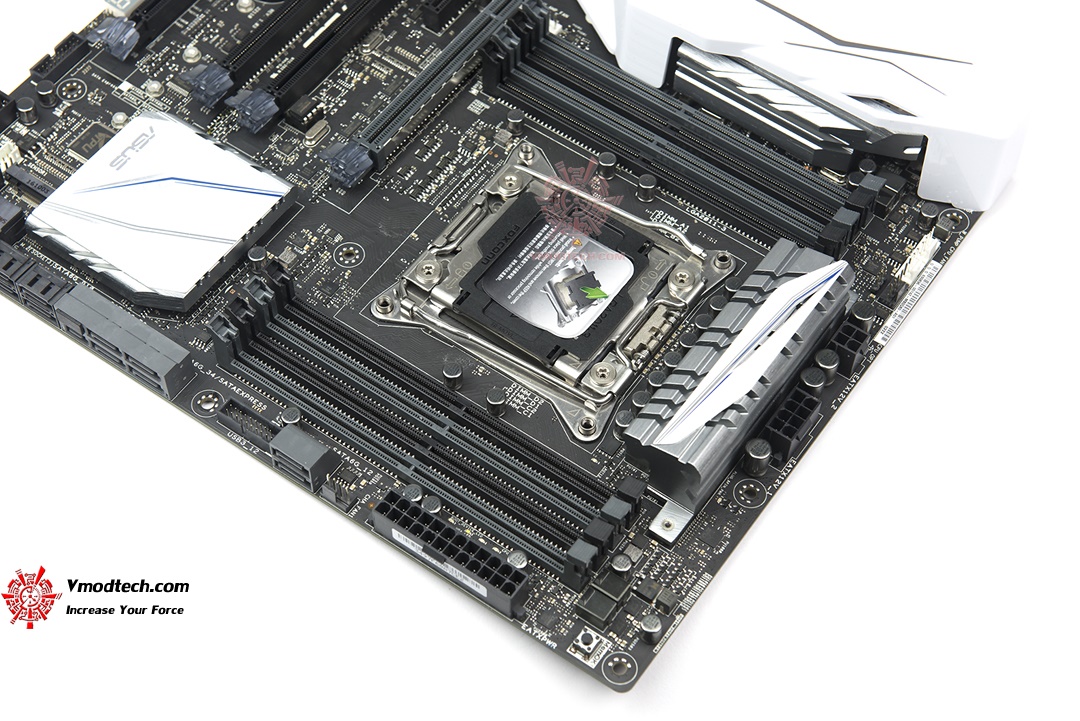

บริเวณโซนที่ติดตั้งแรม ซี่ง ASUS X99-A II นั้นรองรับแรมแบบควอดชาแนล 8 x DIMM, Max. 128GB, DDR4 3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Memory Quad Channel Memory Architecture

tpp_7497

Pre-mounted I/O shield หล่อแบบเรียบร้อย

tpp_7499

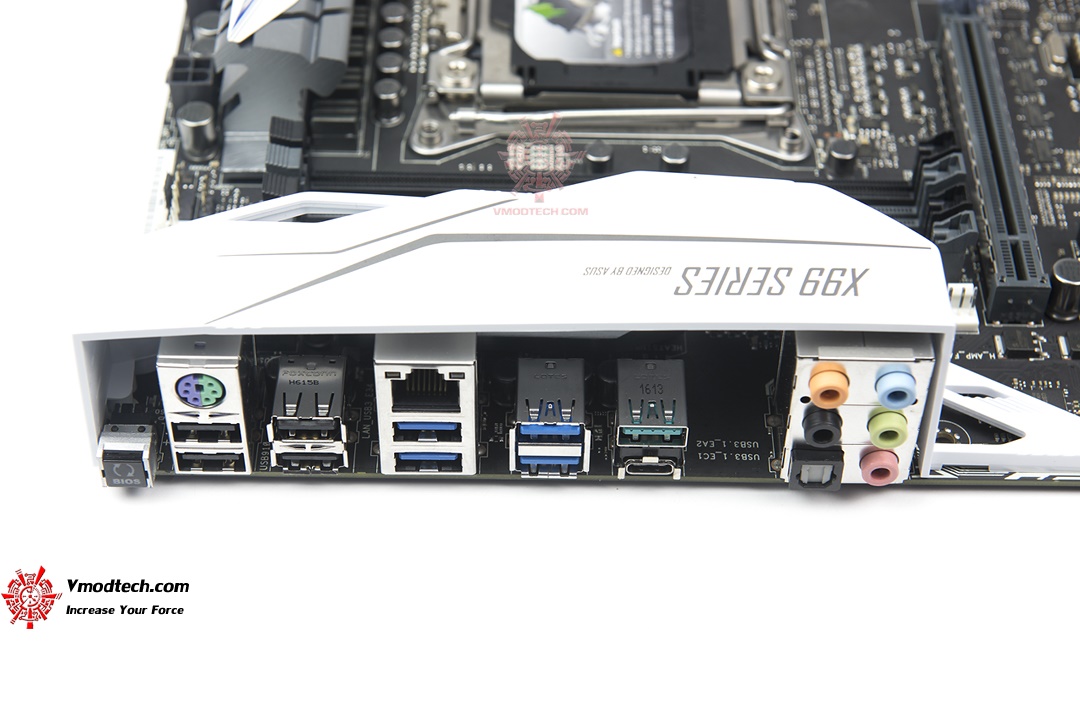

Back IO นั้นก็มีช่องเสียบให้ใช้งานเหลือเฟือ

1 x PS/2 keyboard/mouse combo port(s)

1 x LAN (RJ45) port(s)

2 x USB 3.1 ()Type-A + Type-C

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

5 x Audio jack(s)

tpp_7500

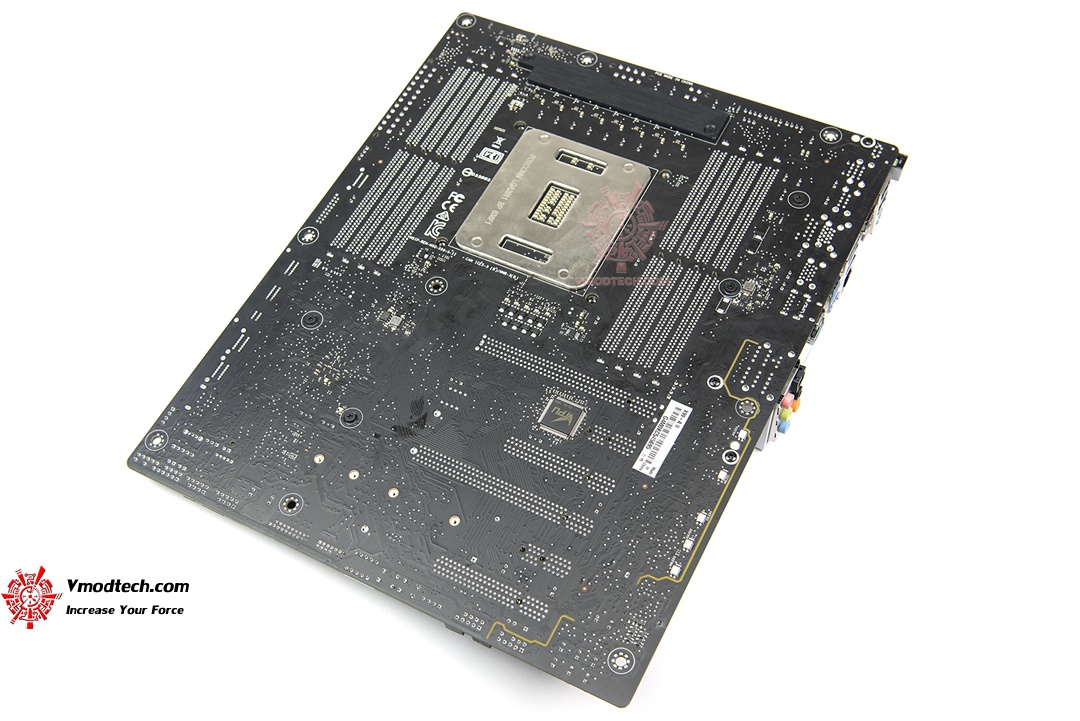

ด้านหลังของบอร์ดจะโล่งๆครับ
