BIOSTAR H510MH/E 2.0 Appearance

dsc_0929

ตัวกล่องเมนบอร์ดBIOSTAR H510MH/E 2.0 มาในแนวสีดำสนิทมีชื่อรุ่นบอกชัดเจนพร้อมบอกรายละเอียดฟีเจอร์คร่าวๆครับ

dsc_0931

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_0935

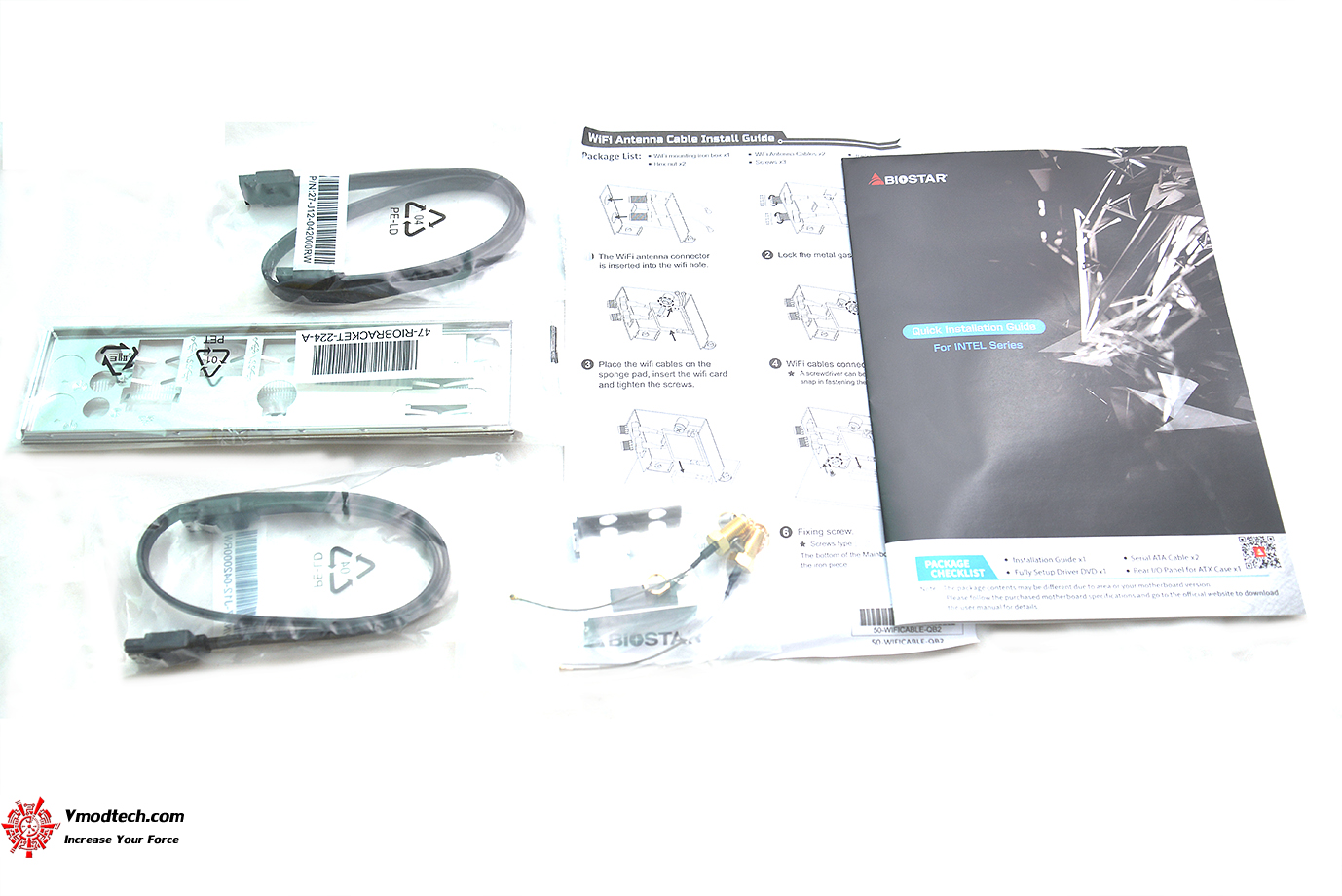

อุปกรณ์เสริมต่างๆ ประกอบด้วย

2 x SATA Cable 1 x I/O Shield 1 x DVD Driver 1 x Quick Guide 1 x WiFi accessoriesl

dsc_0939

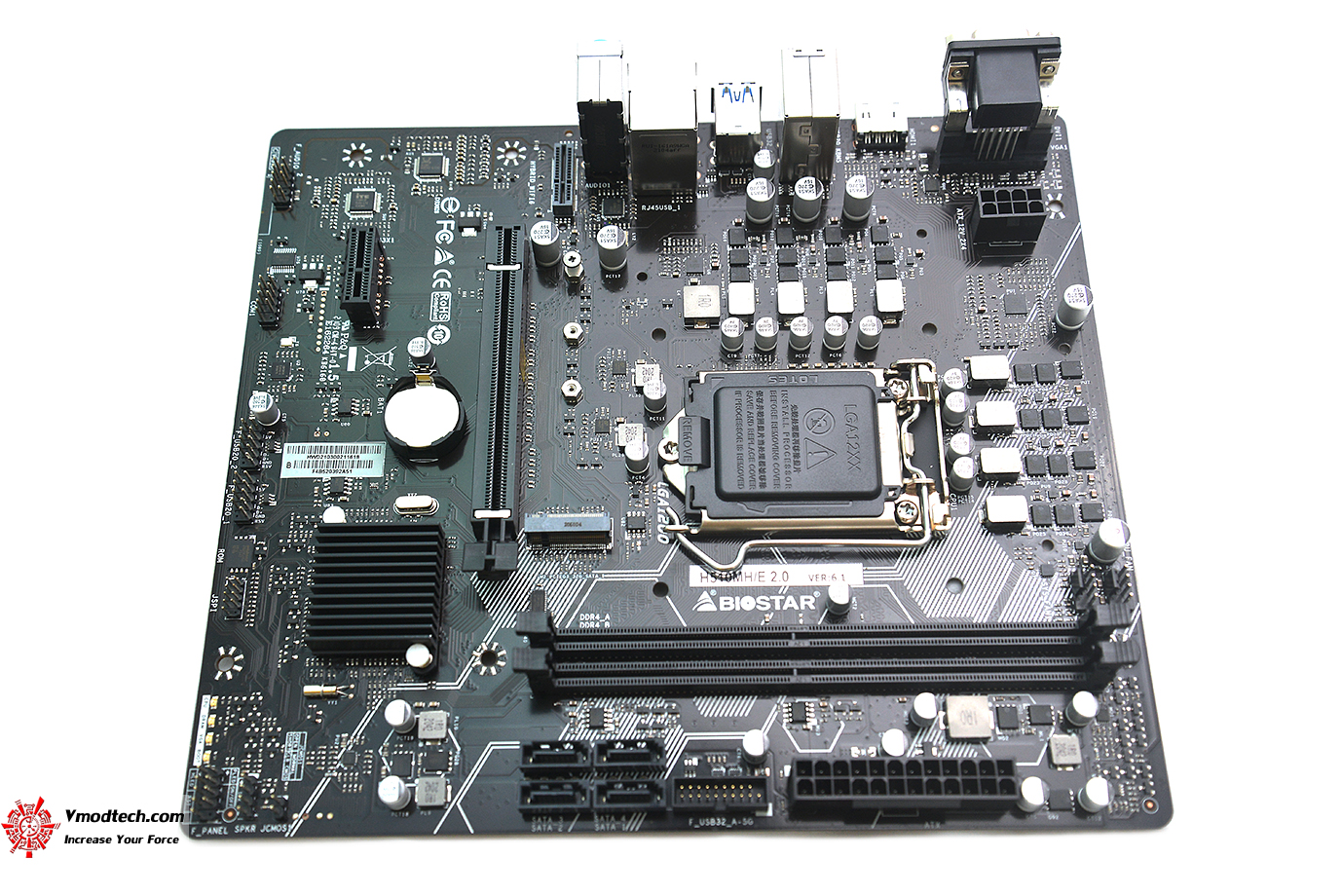

เมนบอร์ด BIOSTAR H510MH/E 2.0 นั้นดีไซน์ดูเรียบๆ ครับ เน้นโทนสีดำสนิททั่วทั้งเมนบอร์ด ฮีตซิงค์ระบายความร้อนจะมีที่ชิปเซ็ต

dsc_0943

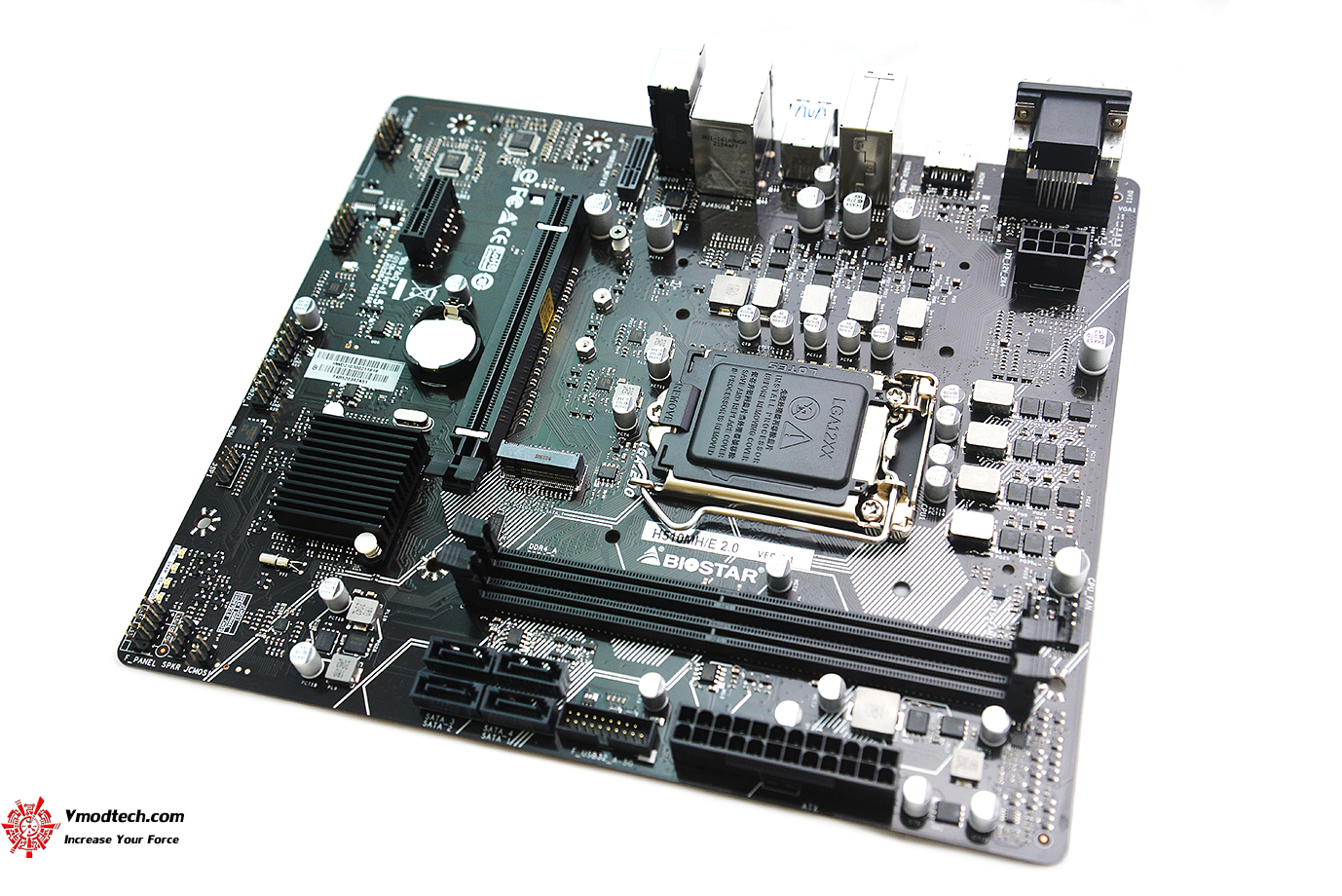

ขนาดของเมนบอร์ด Micro ATX Form Factor Dimension: 20.8 cm x 23.6 cm ( W x L )

dsc_0945

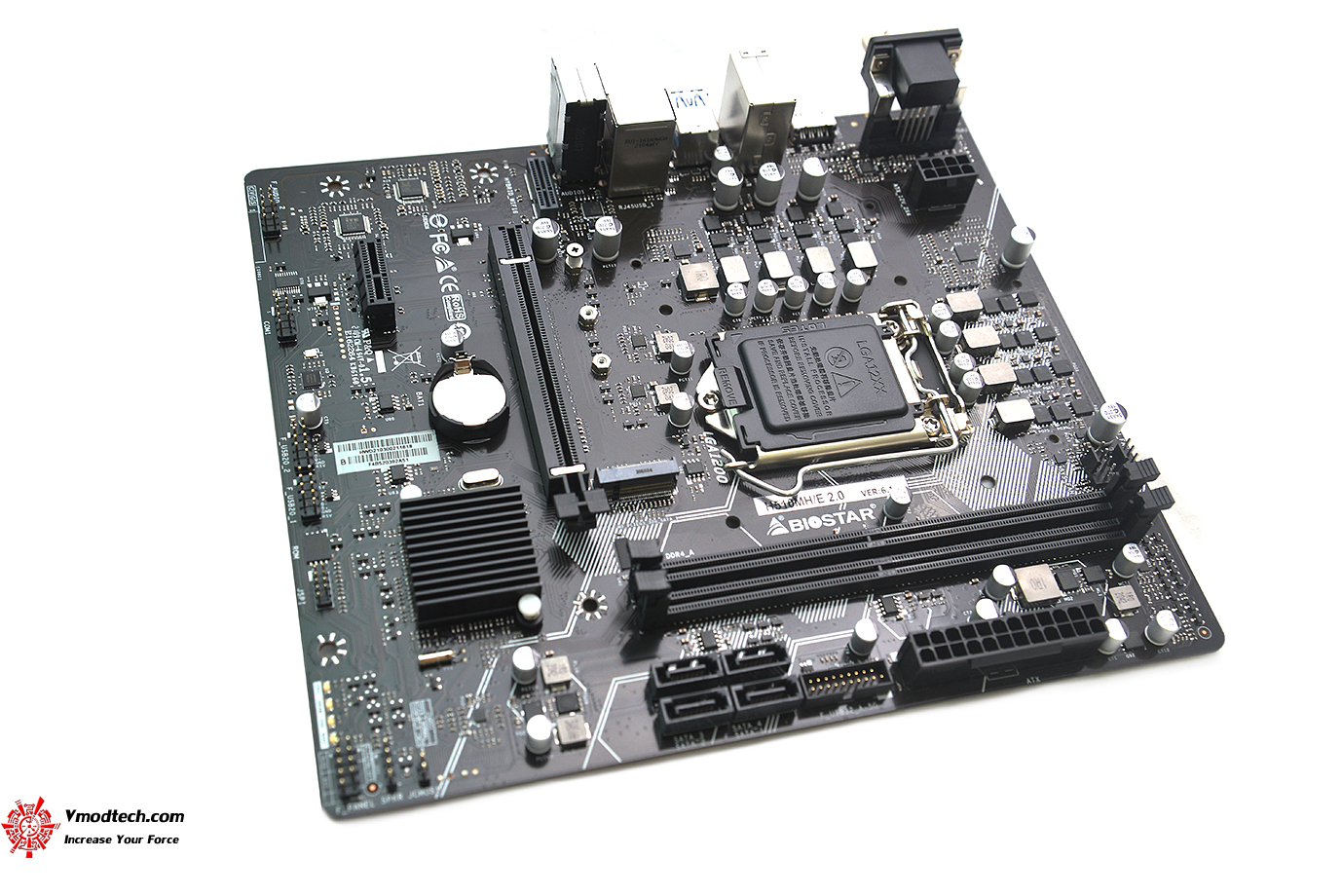

เมนบอร์ดก็จะดีไซน์ไม่แตกต่างจากรุ่นเดิมเท่าใดนักครับ เน้นการใช้งานที่ง่ายสะดวกสบาย

dsc_0956

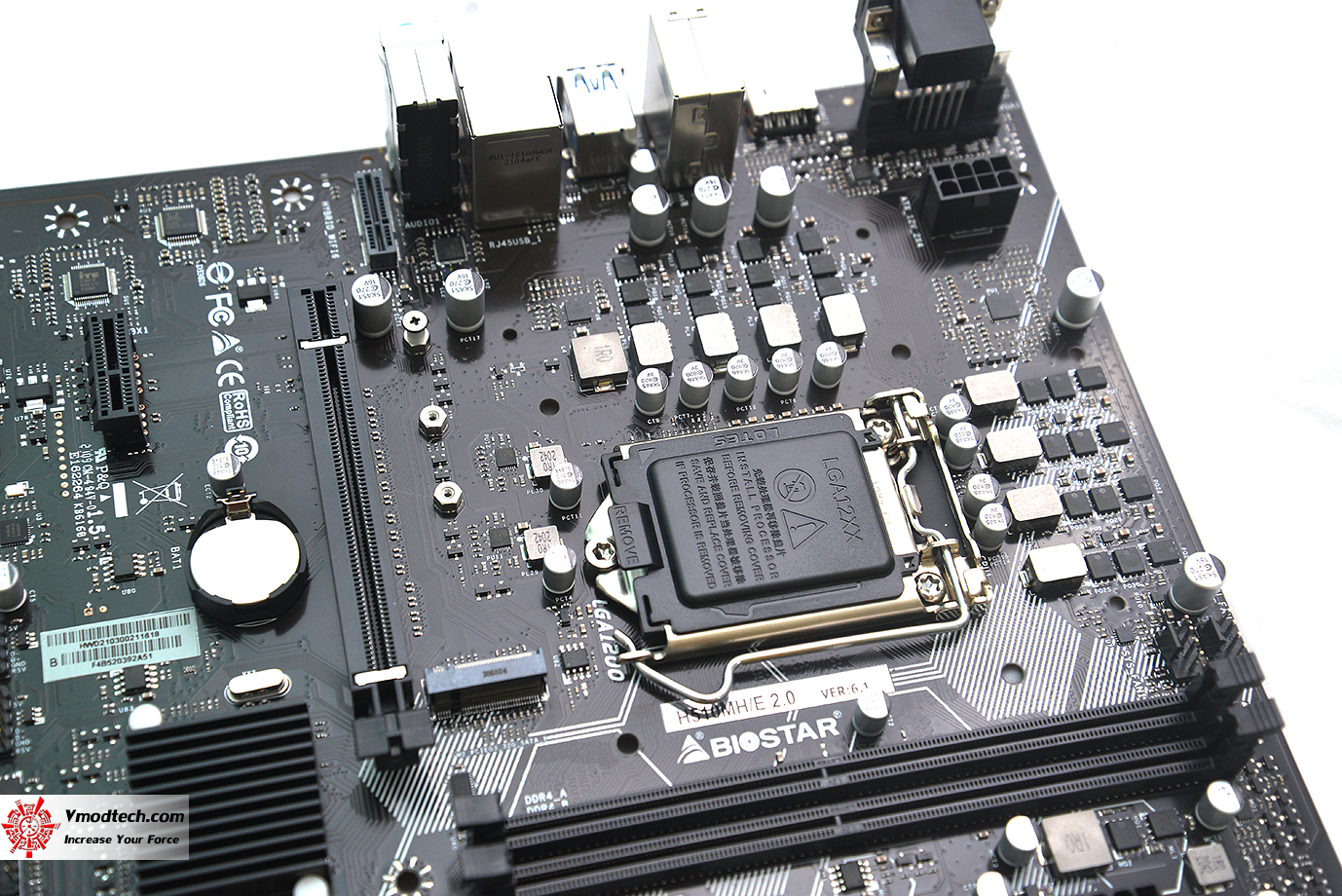

ใช้ซ๊อกเก็ต Intel® Socket LGA 1200 รองรับหน่วยประมวลผล SSupport for 10th/ 11th Generation Intel Core i9/ i7/ i5/ i3 processors and Intel Pentium processors/ Intel Celeron processors in the LGA1200 package ในรุ่นที่ 10 และรุ่นที่ 11 ครับ

dsc_0954

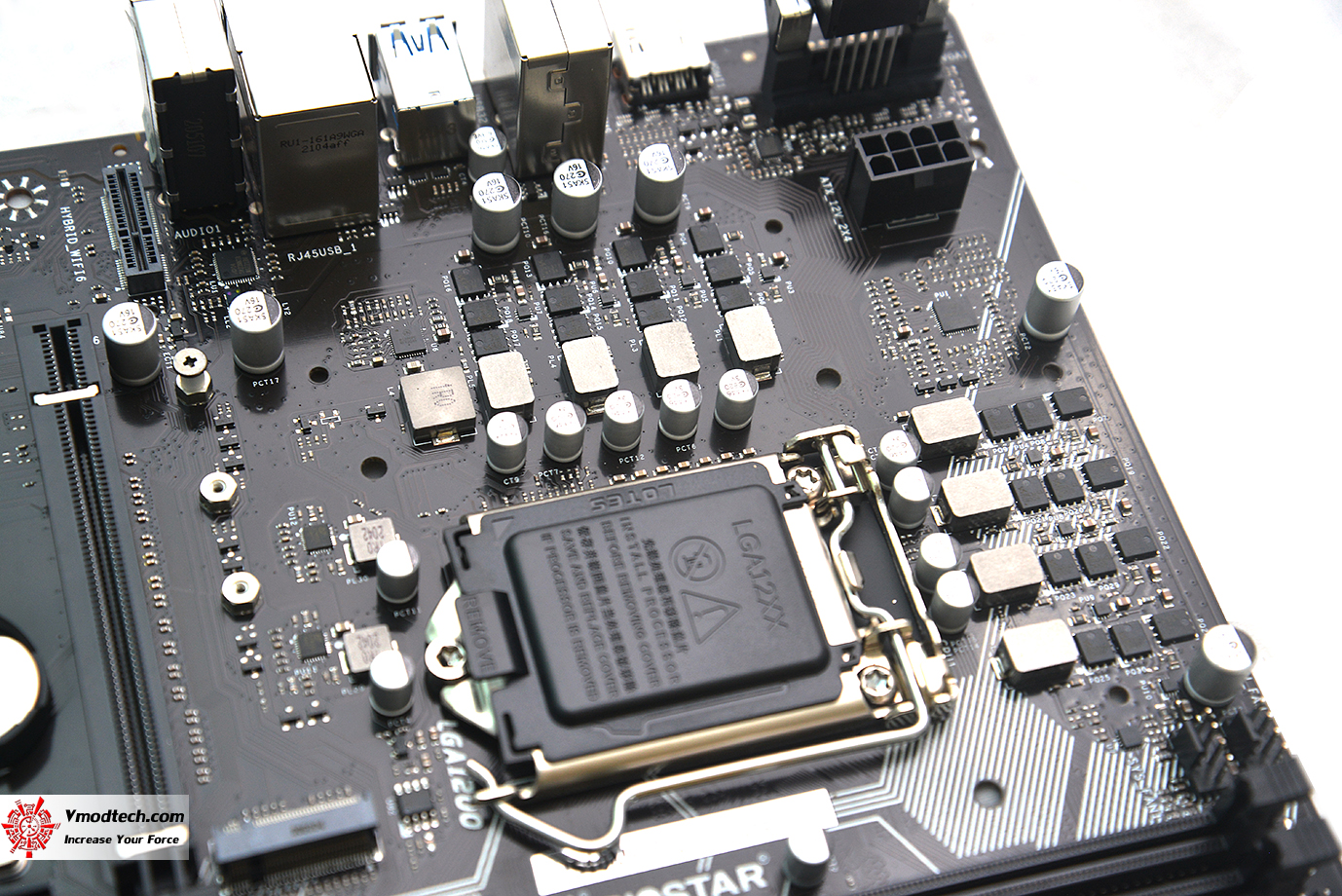

ภาคจ่ายไฟ 8เฟสแบบ Super Hyper PWM ที่เน้นจ่ายไฟที่นิ่งเต็มประสิทธิภาพการทำงานครับ

dsc_0960

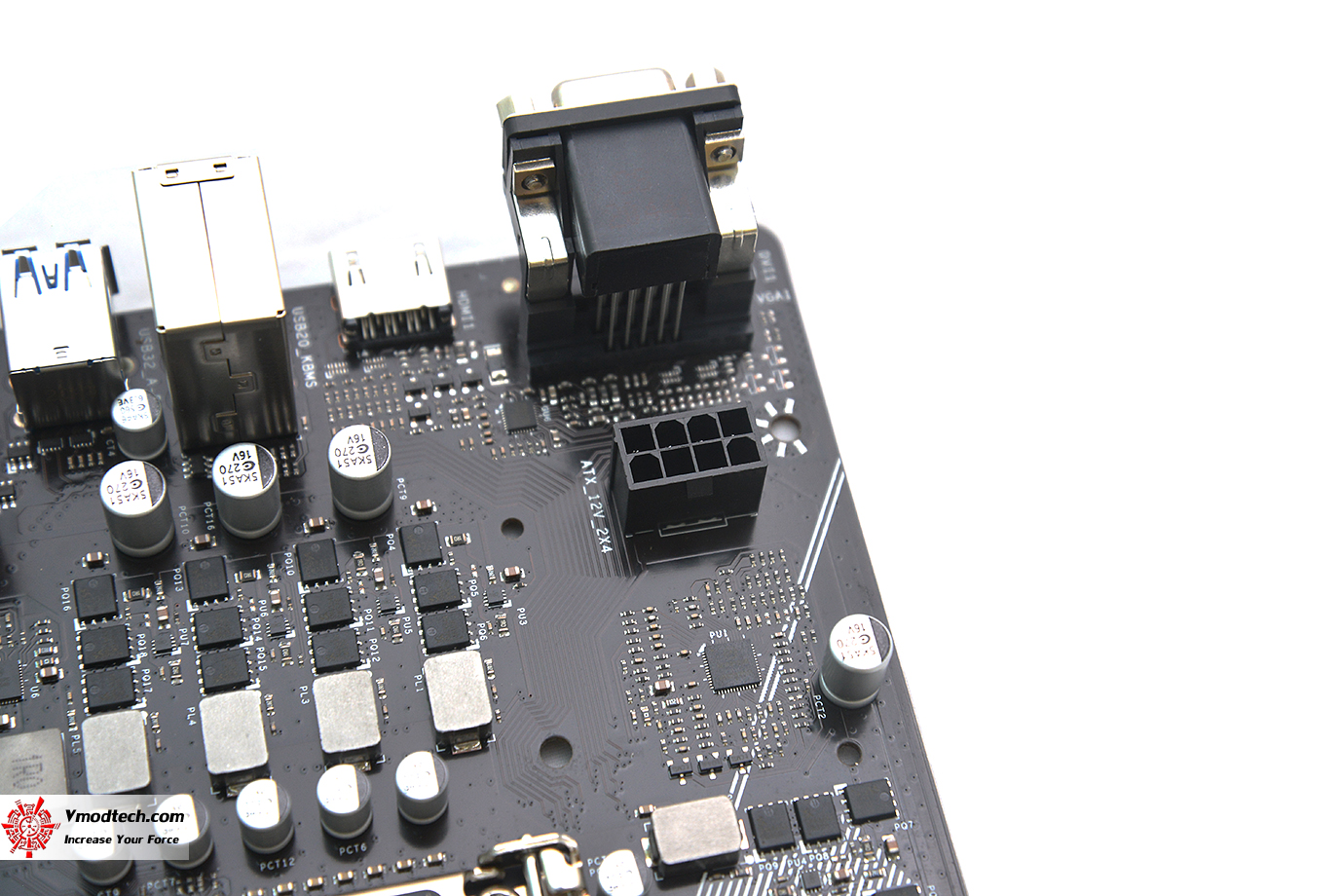

ใช้ช่องต่อไฟเลี้ยงซีพียู 8พิน 1ช่อง

dsc_0962

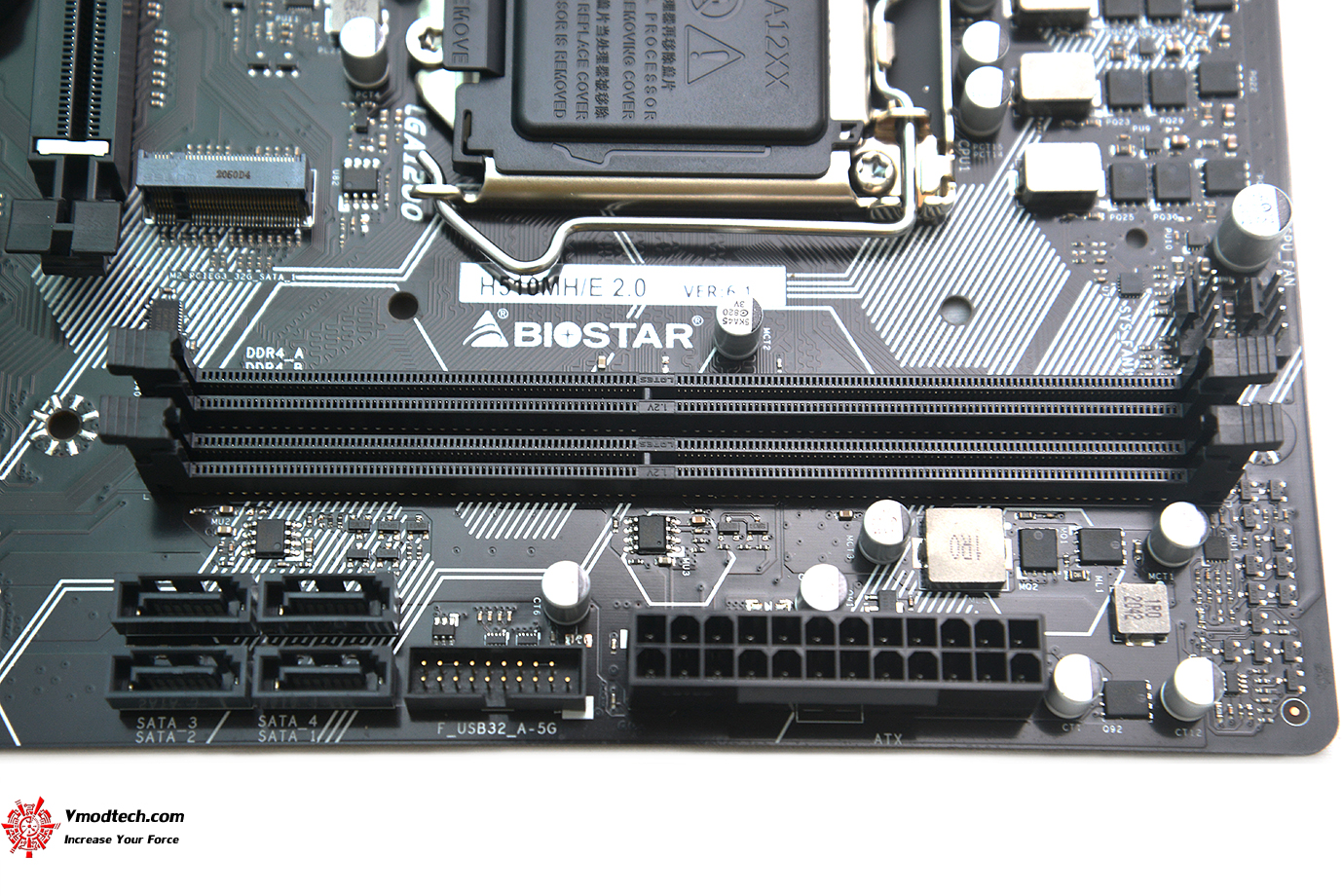

แรมมี 2ช่อง 64GB รองรับ DDR4 บัสแรมสูงสุด Supports Dual Channel DDR4 3200/ 2933/ 2666/ 2400/ 2133/ 1866

dsc_0967

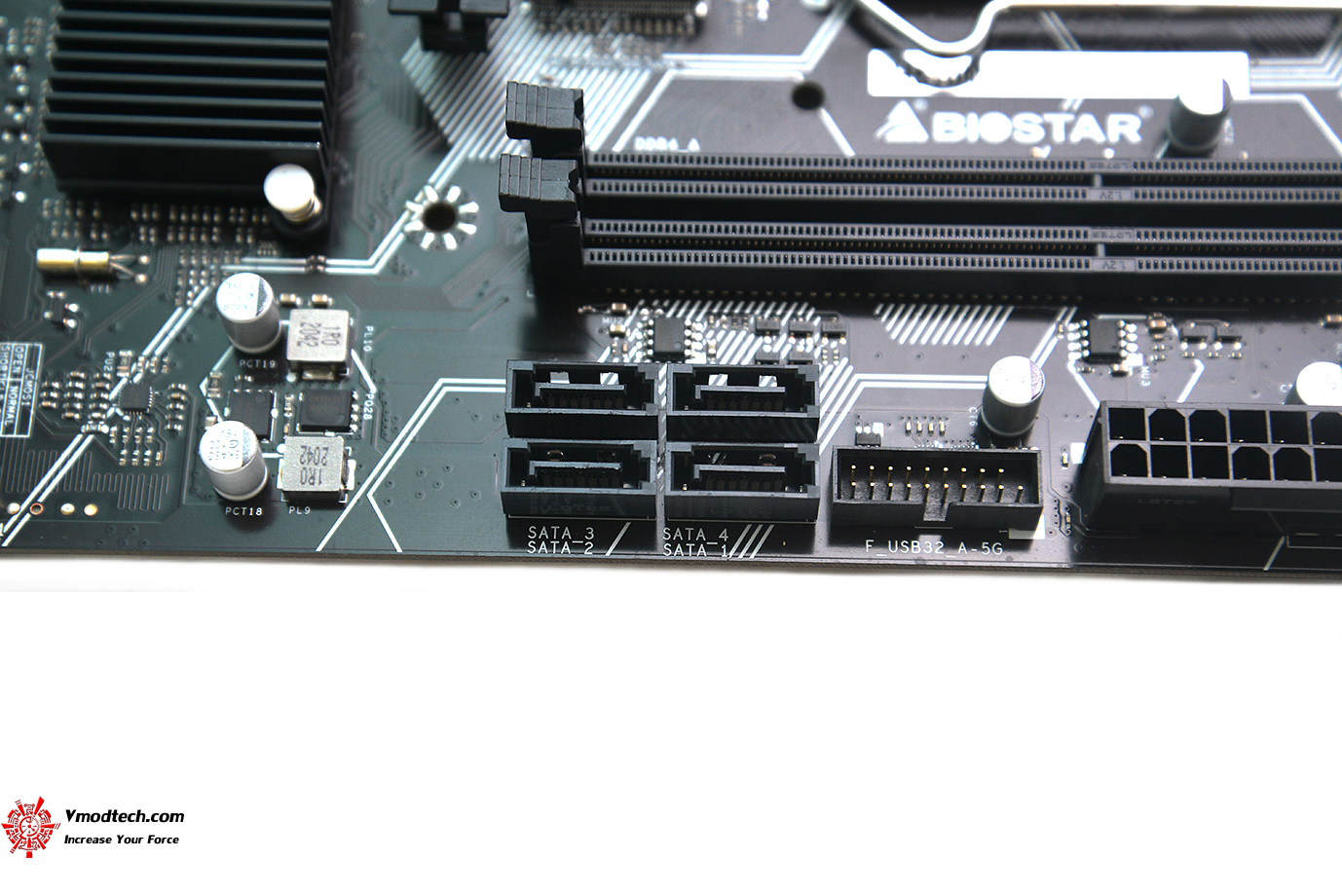

ช่อง SATA มีมาให้ 4 x SATA 6Gb/s ports

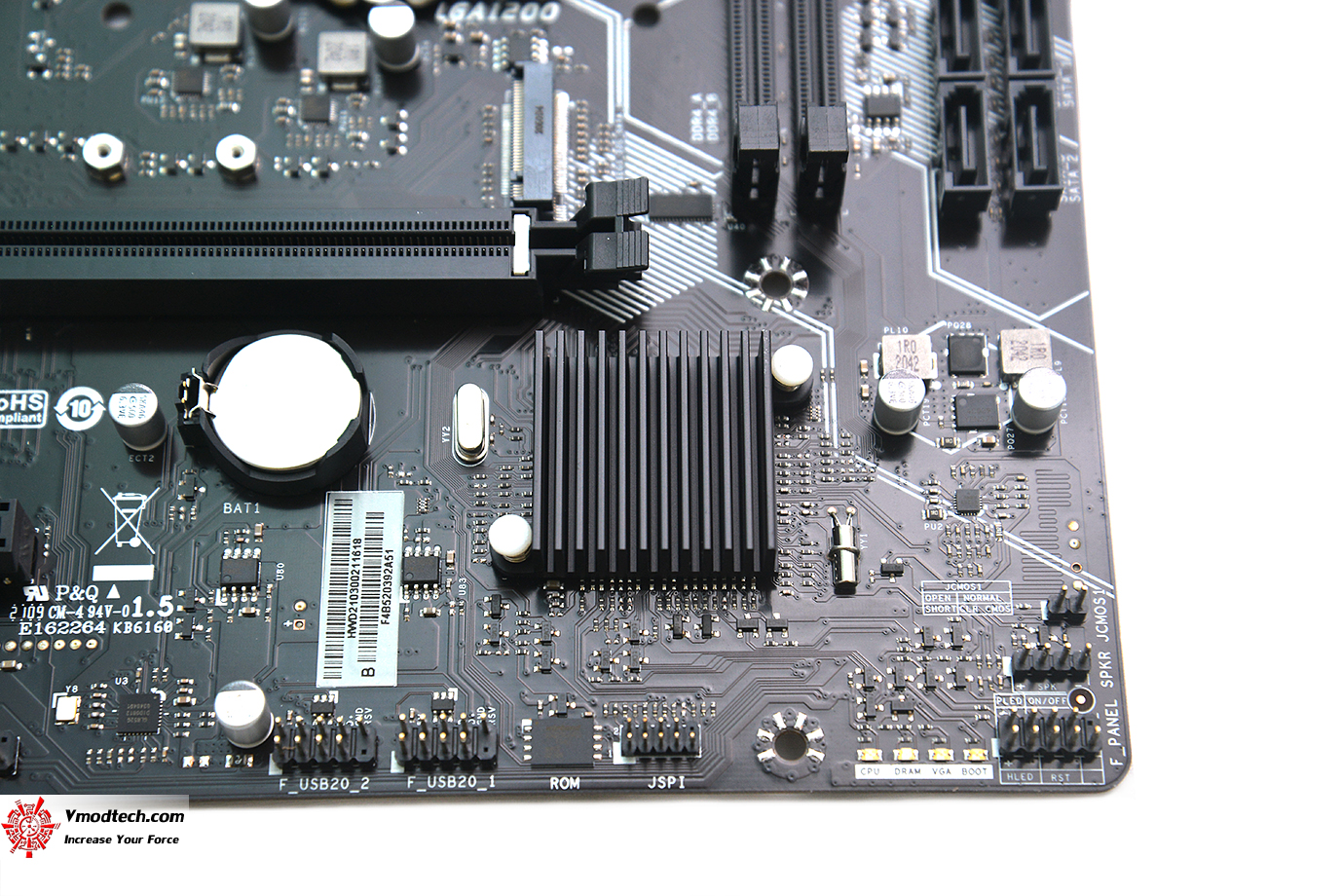

dsc_0973 ชิปเซ็ต Intel ็510 ระบายความร้อนด้วยฮีตซิงค์อลูมิเนียมอย่างดีครับ

dsc_0990

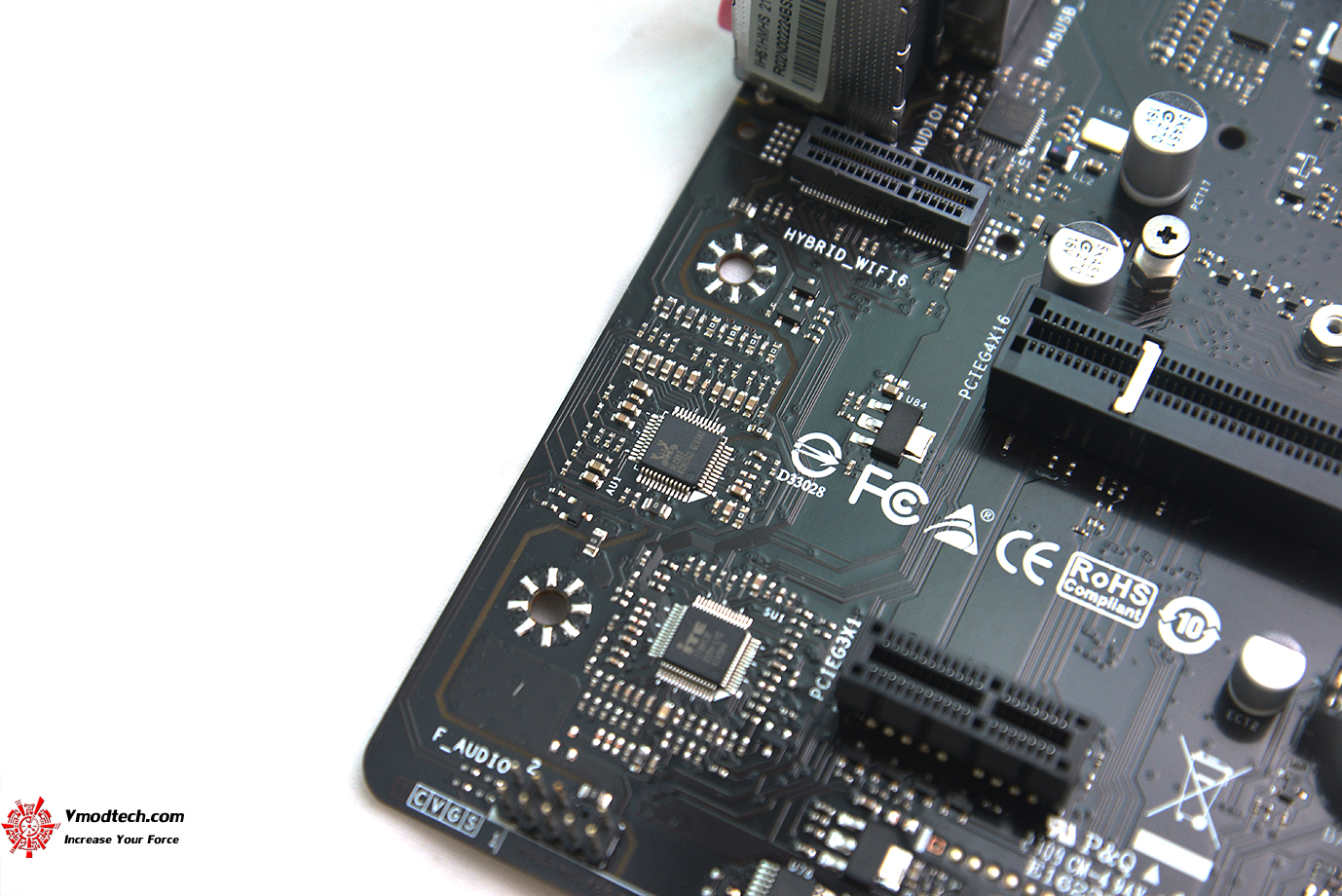

ระบบเสียง ALC897 7.1 Channels, High Definition Audio ให้ใช้งานกันแบบทั่วไปครับ

dsc_0983

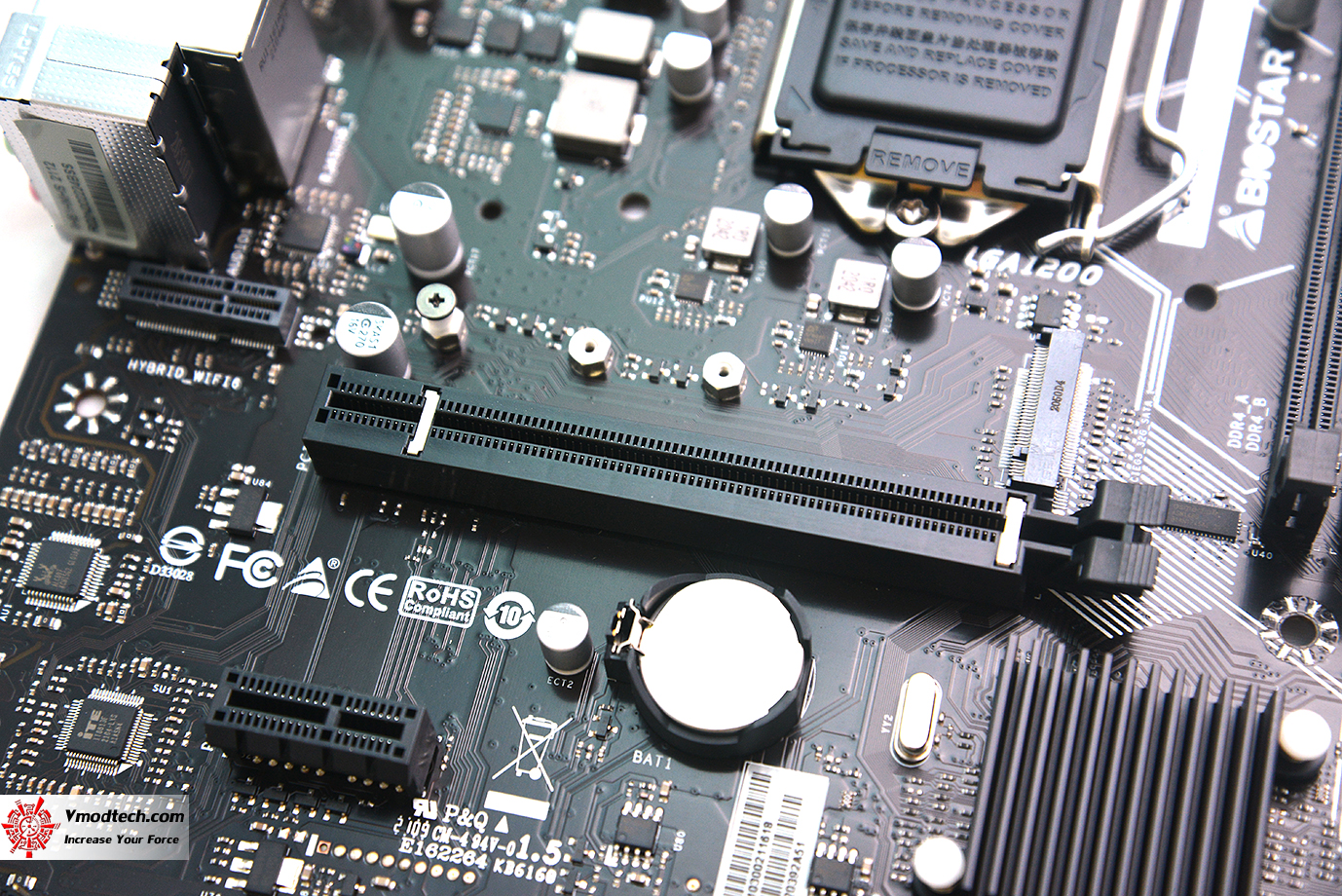

สล๊อต PCIe เสริมแกร่งด้วยตัวล๊อกที่ดูทนทานพร้อมสล๊อตที่ดูแน่นหนากว่ารุ่นทั่วไปครับ

dsc_0979

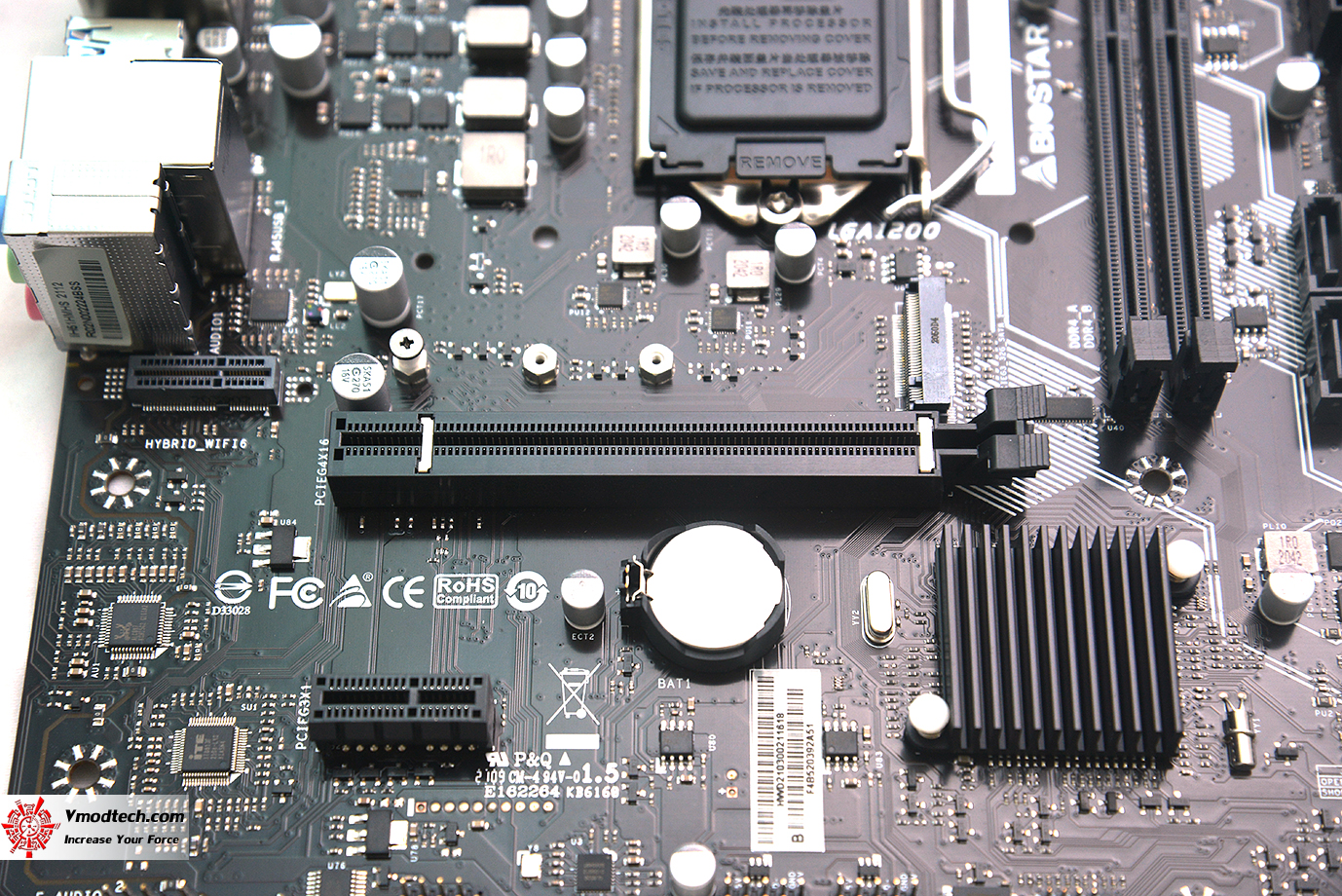

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 3.0 x1 Slot , 1 x PCIe 3.0/ 4.0 x16 Slot (x16 mode)

dsc_0996

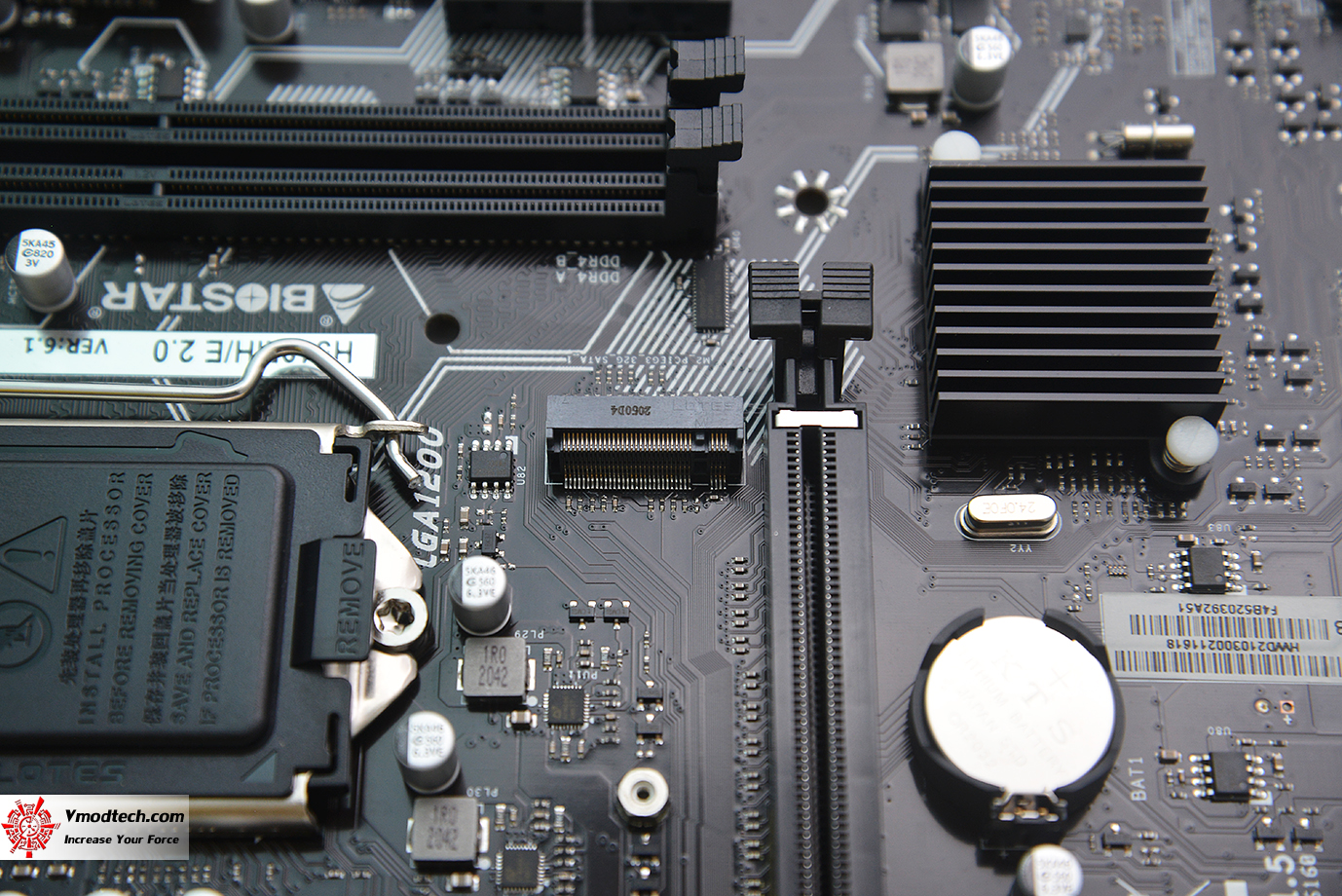

ช่องเชื่อมต่อ M.2 ให้กันมา 1ช่อง 1 x M.2 socket

Supports M.2 Type 2242/ 2260/ 2280 SSD module . Supports PCIe 3.0 x4 (32Gb/s) - NVMe/ AHCI SSD & SATA III (6Gb/s) SSD

dsc_10011

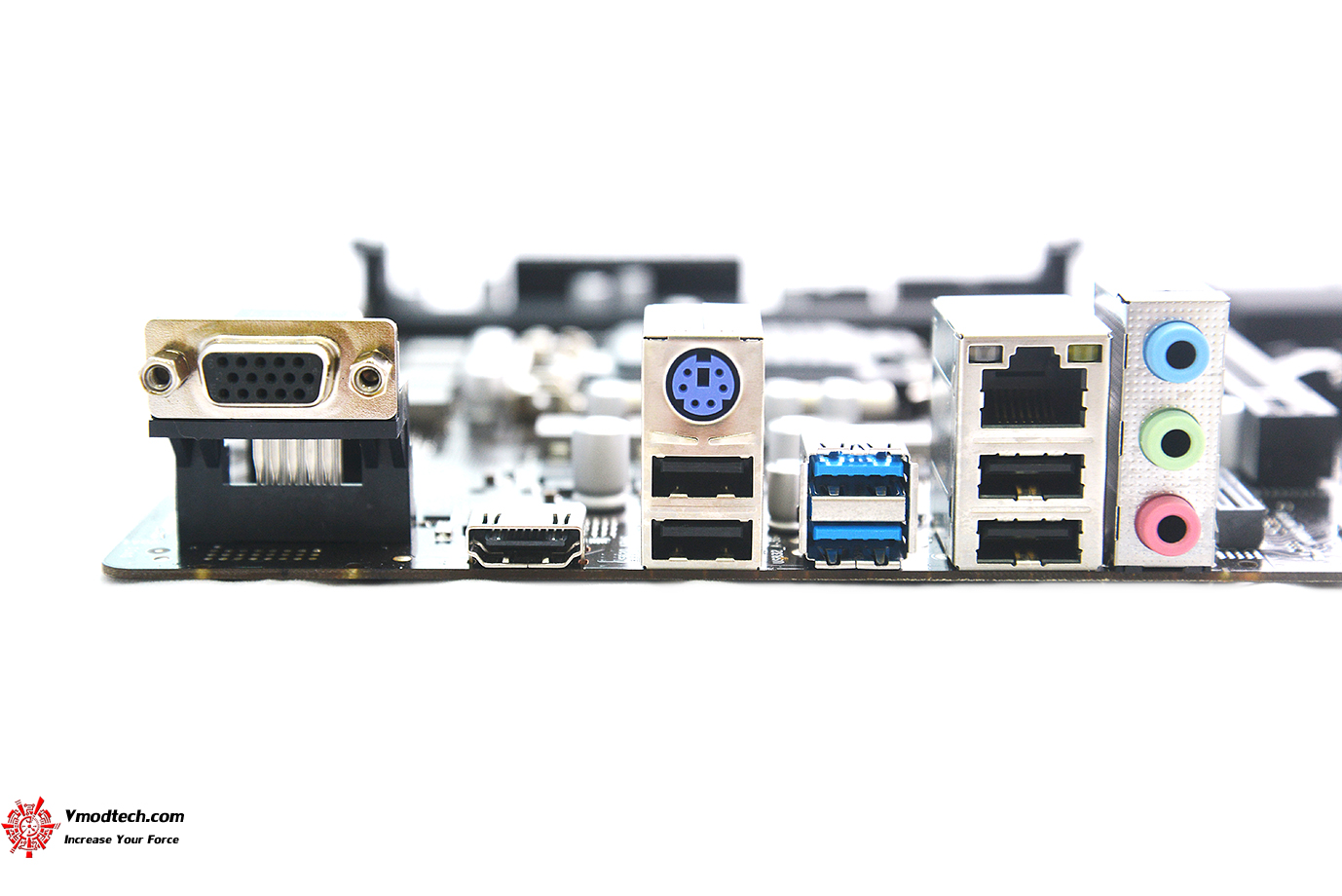

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

2 x WIFI Antenna Ports 1 x PS/2 Keyboard / Mouse 1 x HDMI Port 1 x VGA Port 2 x USB 3.2 (Gen1) Ports 4 x USB 2.0 Port 1 x LAN port 3 x Audio Jack
dsc_1008

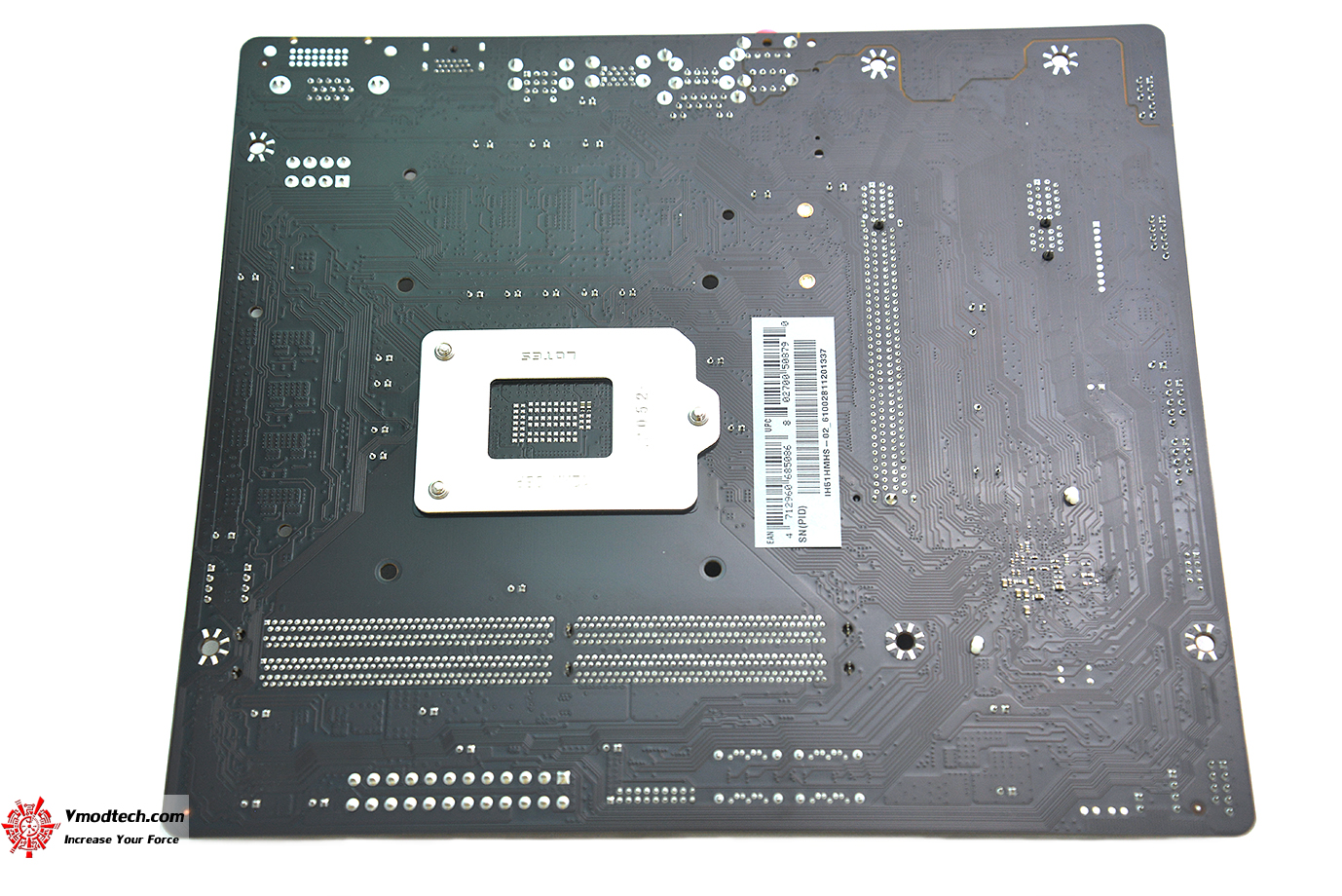

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
