GIGABYTE GA-X150-PRO ECC REVIEW
 < 1 2 3 4 5 >  Last ›
.

GIGABYTE GA-X150-PRO ECC Appearance

dsc_1336

มากันในกล่องสีดำพร้อมชื่อรุ่นและฟีเจอร์ด้านหน้ากล่องชัดเจนครับ

dsc_1343

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

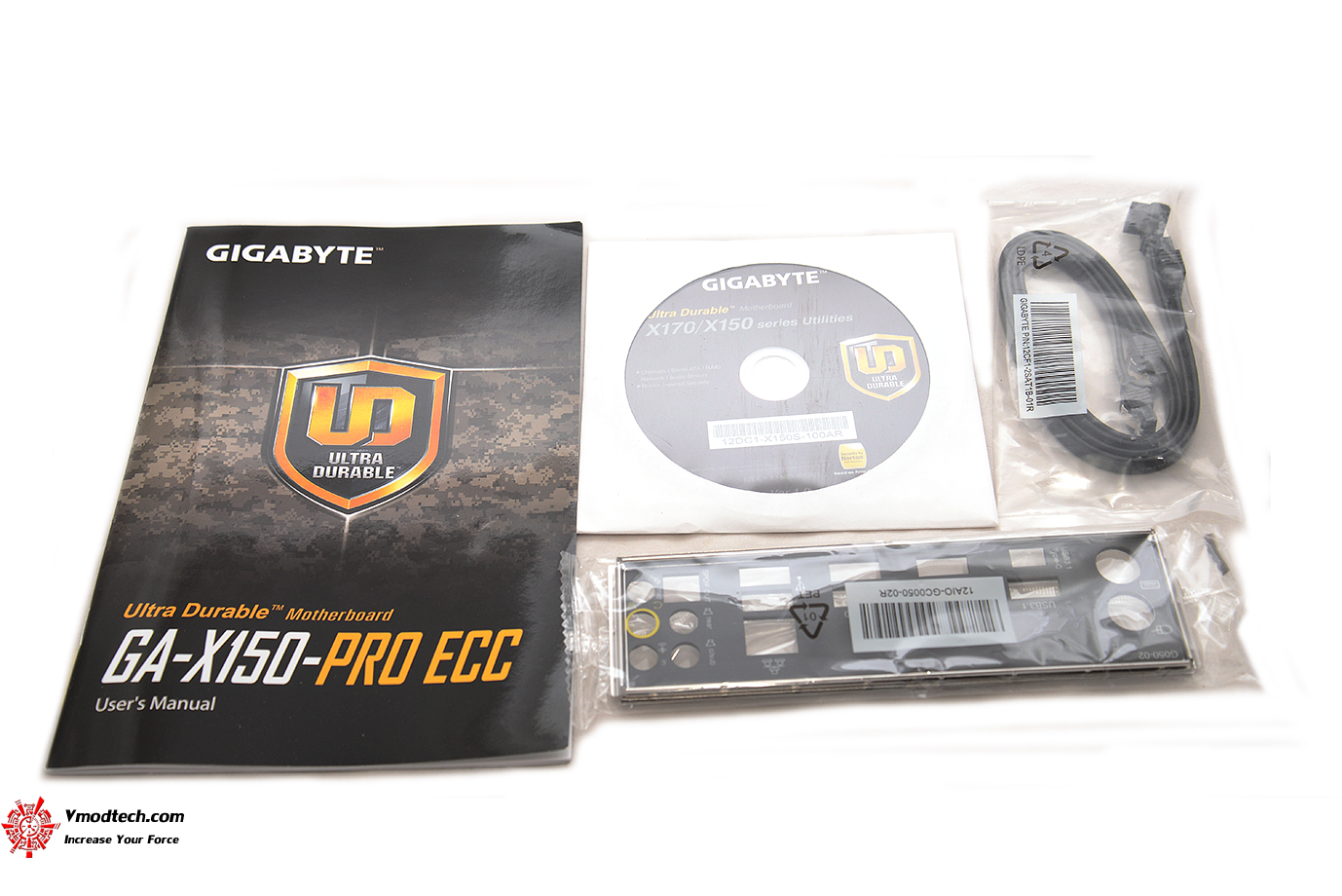

dsc_1349

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด

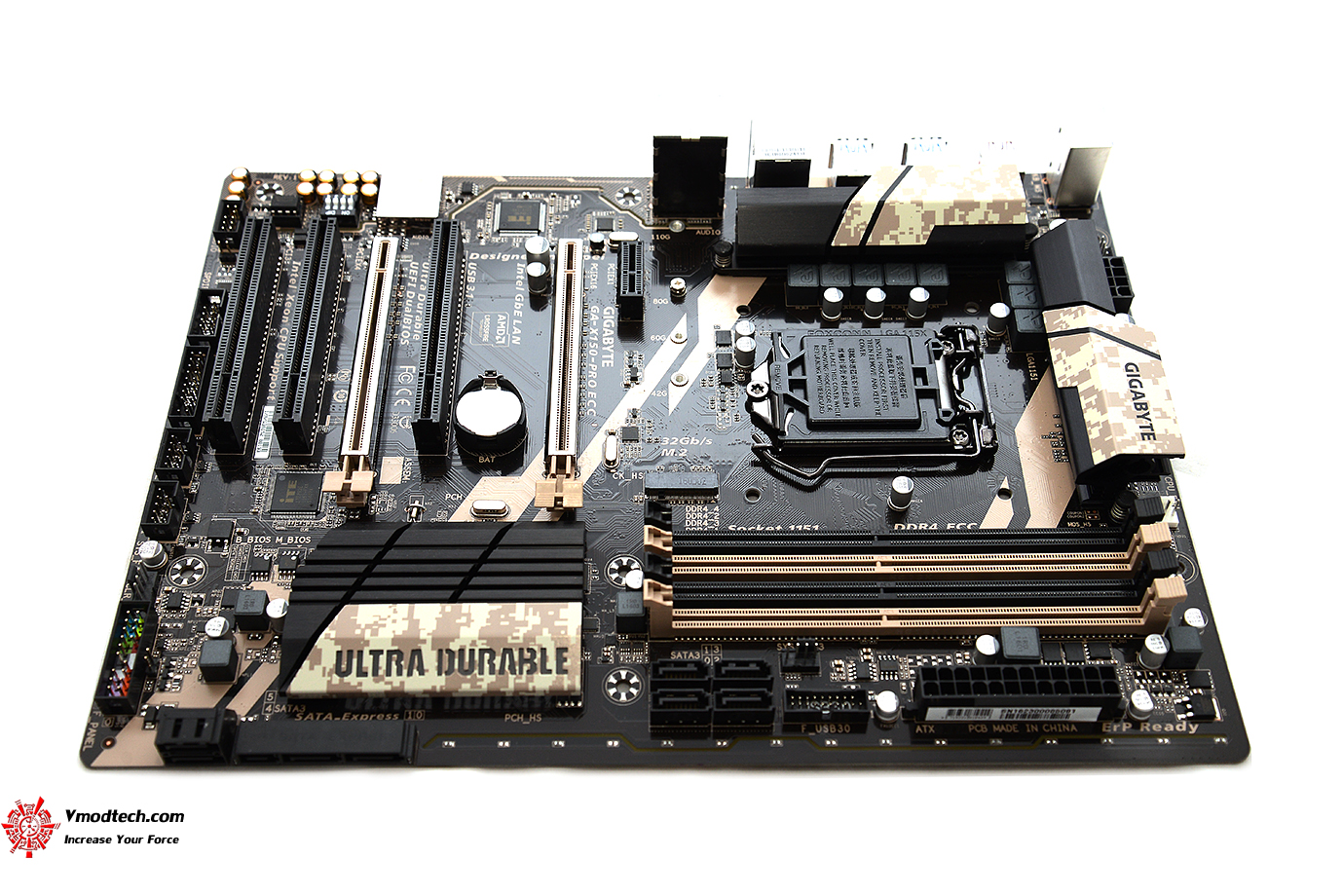

dsc_1355

เมนบอร์ดสีดำสนิทครับมีลายสีน้ำตาลอ่อนสลับด้วยฮีตซิงค์ลายพรางสวยงามเลยทีเดียวครับ ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor; 30.5cm x 22.5cm

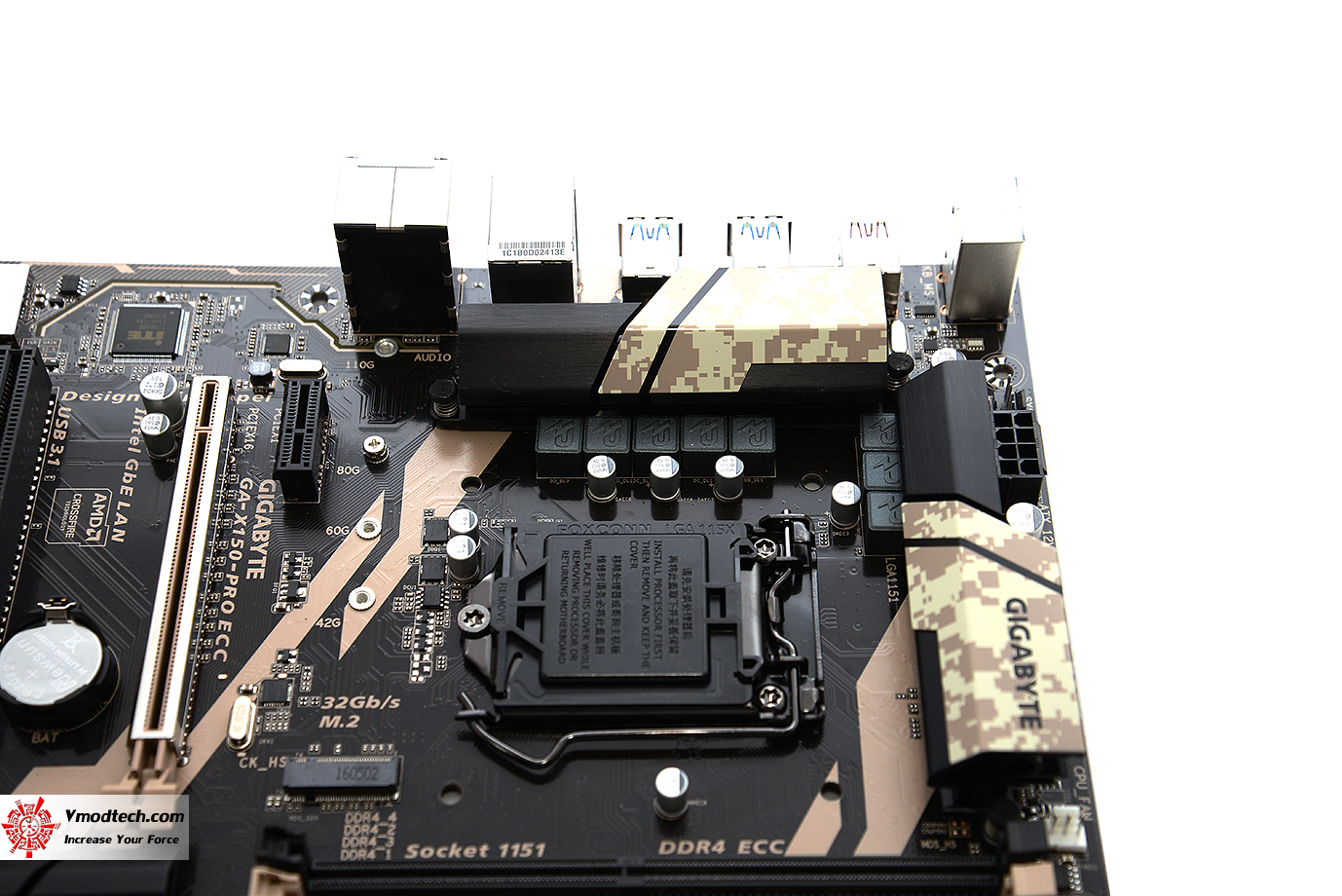

dsc_1361

เฟสไฟมี ด้วยกัน 8 เฟสด้วยกัน พร้อมด้วยฮีตซิงค์ระบายความร้อนอลูมิเนียมสวยงาม ซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู Intel® Xeon® E3-1200 v5 processors/Intel® Core™ processors/ Intel® Pentium® processors/Intel® Celeron® processors in the LGA1151 package ตามลำดับ

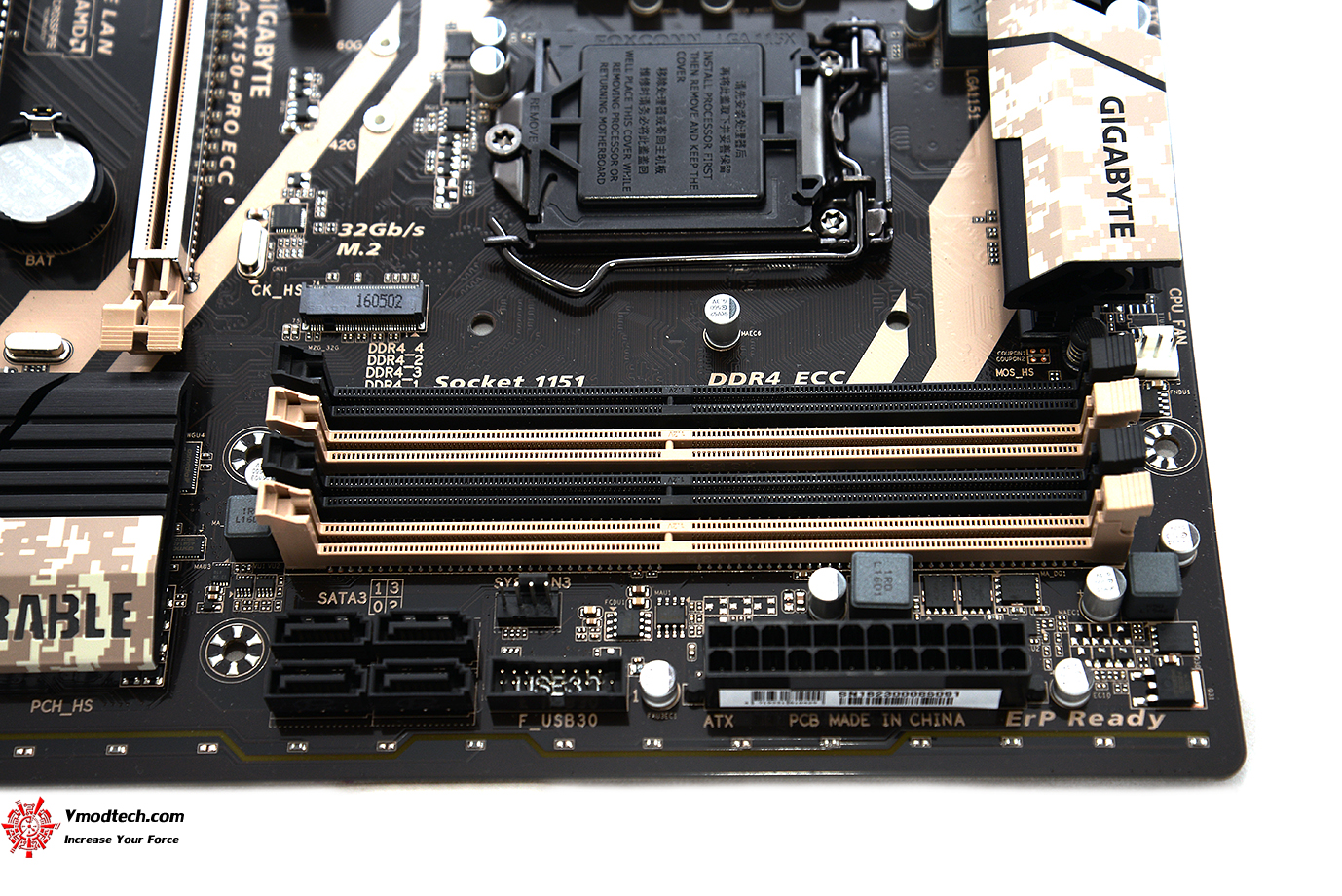

dsc_1368

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ Support for DDR4 2133 MHz memory modules Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules / Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules ความจุ 64GB ครับ

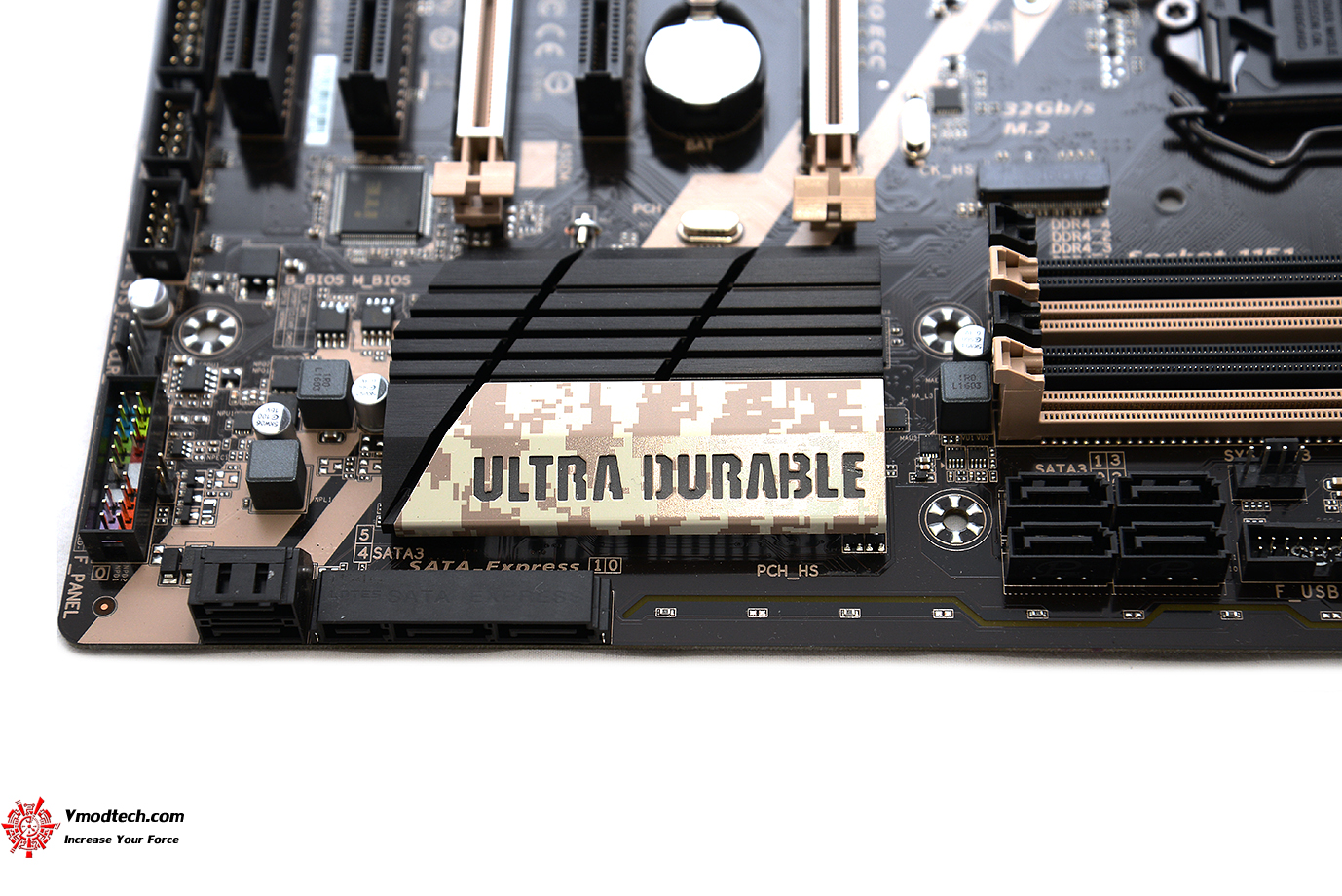

dsc_1379

ฮีตซิงค์ชิบเซ็ต Intel® C232 Chipset สีดำคาดลายพรางสีน้ำตาลสวยงามมีโลโก้ Ultra Durable ดูเด่นเลยครับ

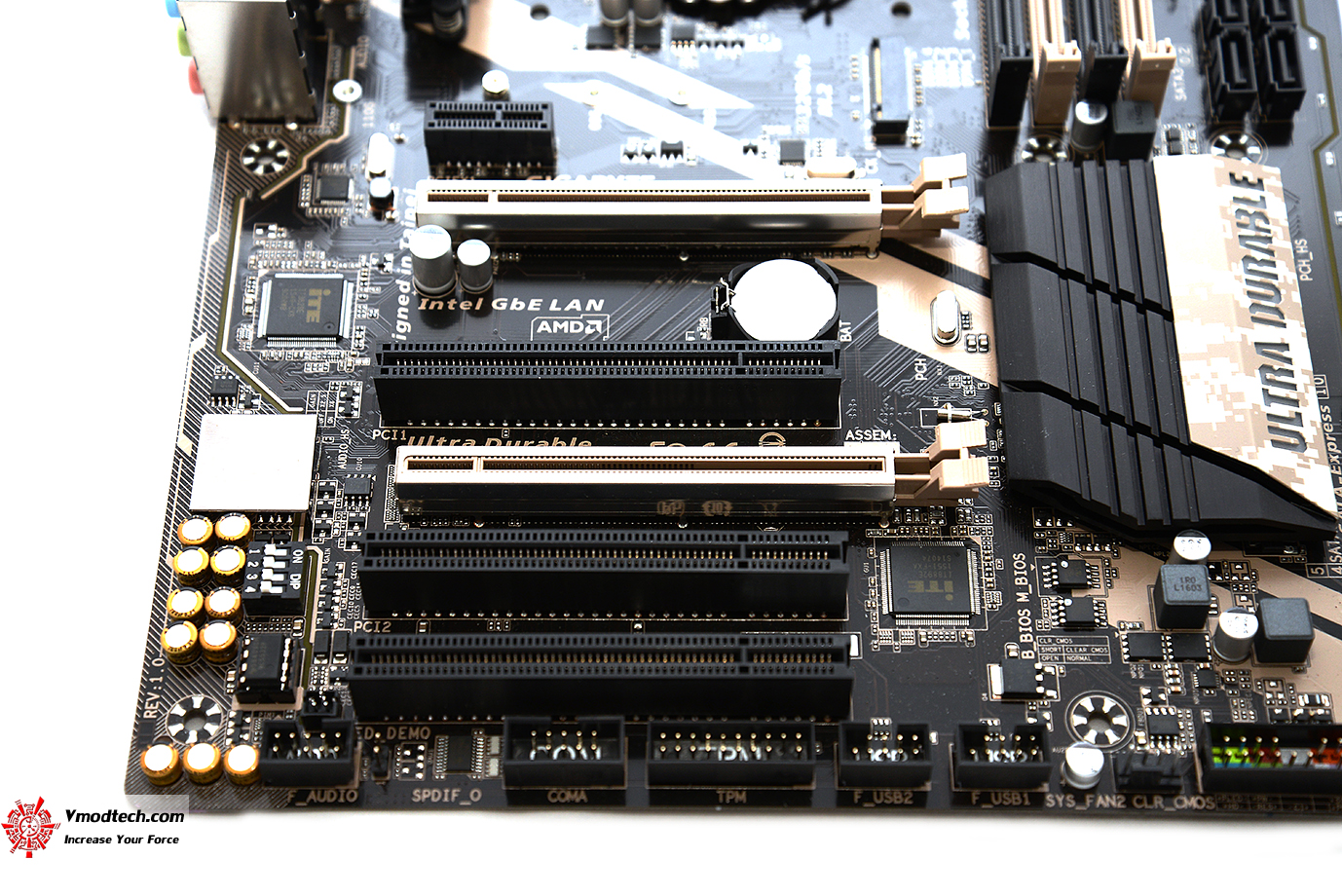

dsc_1392

สล๊อต ต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 2 x PCI Express x16 , X4 slot,  1 x PCI Express  , 3 x PCI slots โดยสล๊อต PCIe ที่มาพร้อมความทนทานครับเพราะทำจากโลหะทั้งสองสล๊อตป้องกันอันตรายจากสล๊อต หักหรืองอได้เป็นอย่างดีครับ ด้วยมาตรฐาน Ultra Durable Metal Shielding ที่นำเอาโลหะมาใส่เอาไว้นั่นเองครับ

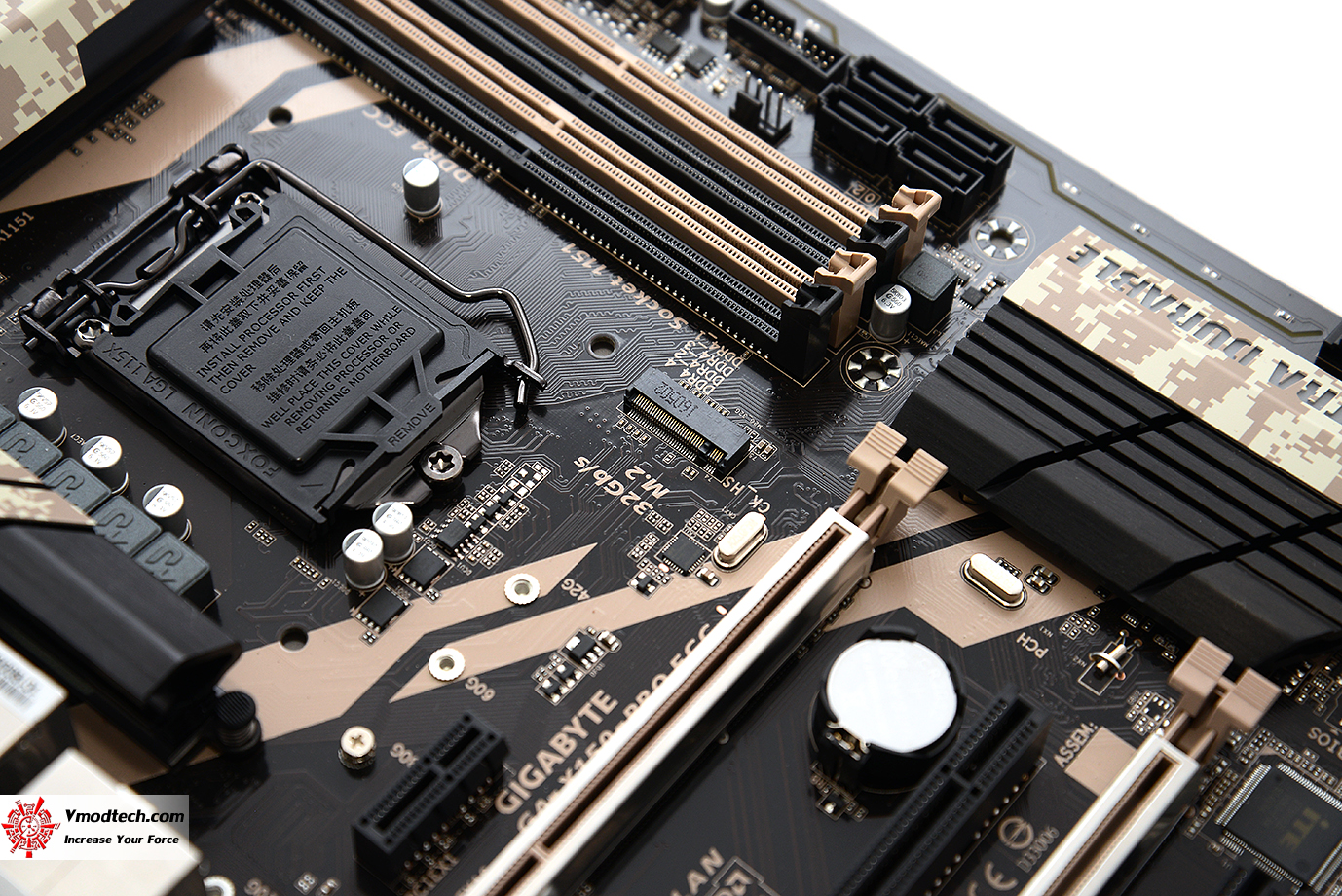

dsc_1405

ช่อง 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2/x1 SSD support) ก็มีมาให้ 1ช่องครับ

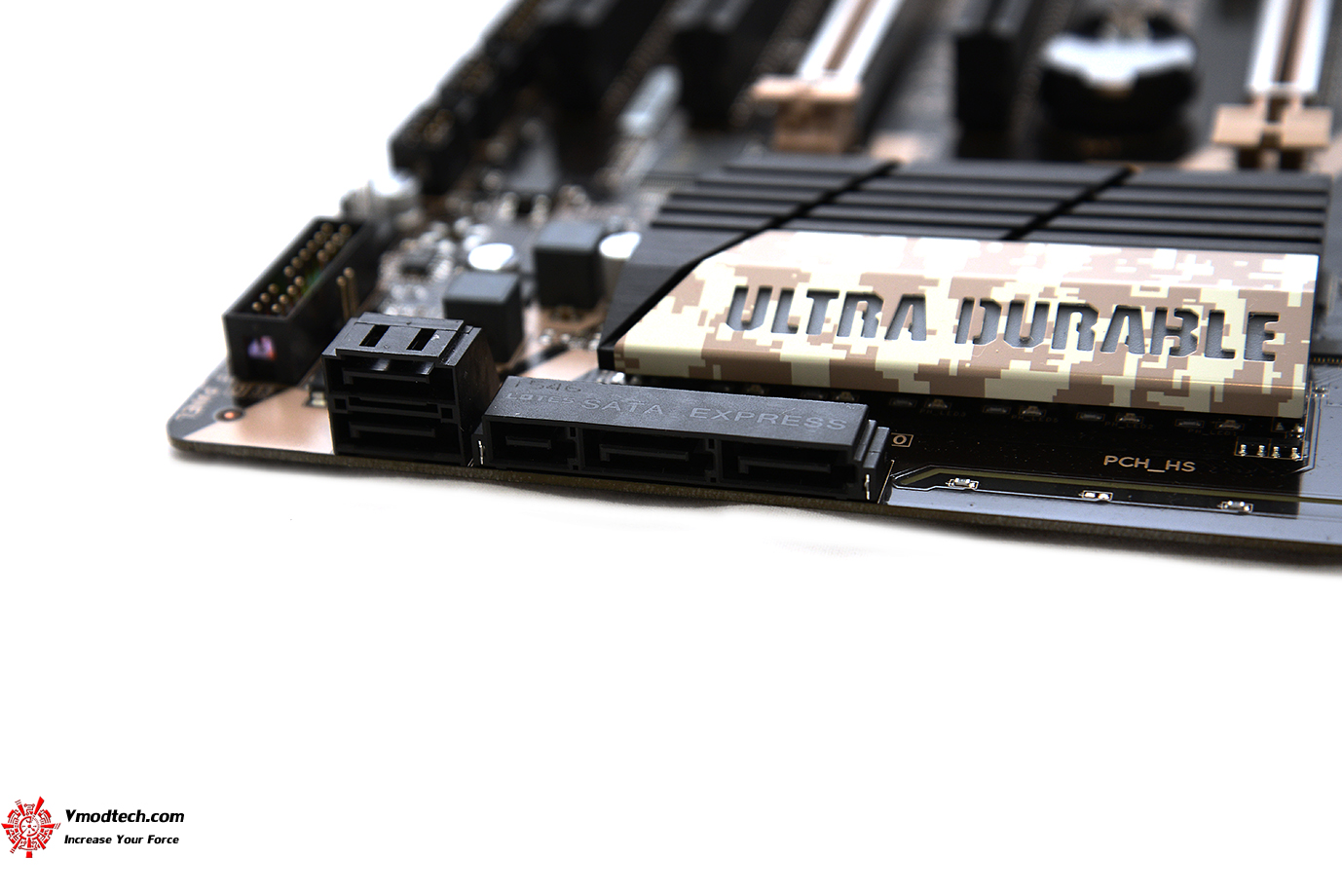

dsc_1385

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s connectors , 1 x SATA Express connectors  ให้กันมาใช้ได้เลยครับ

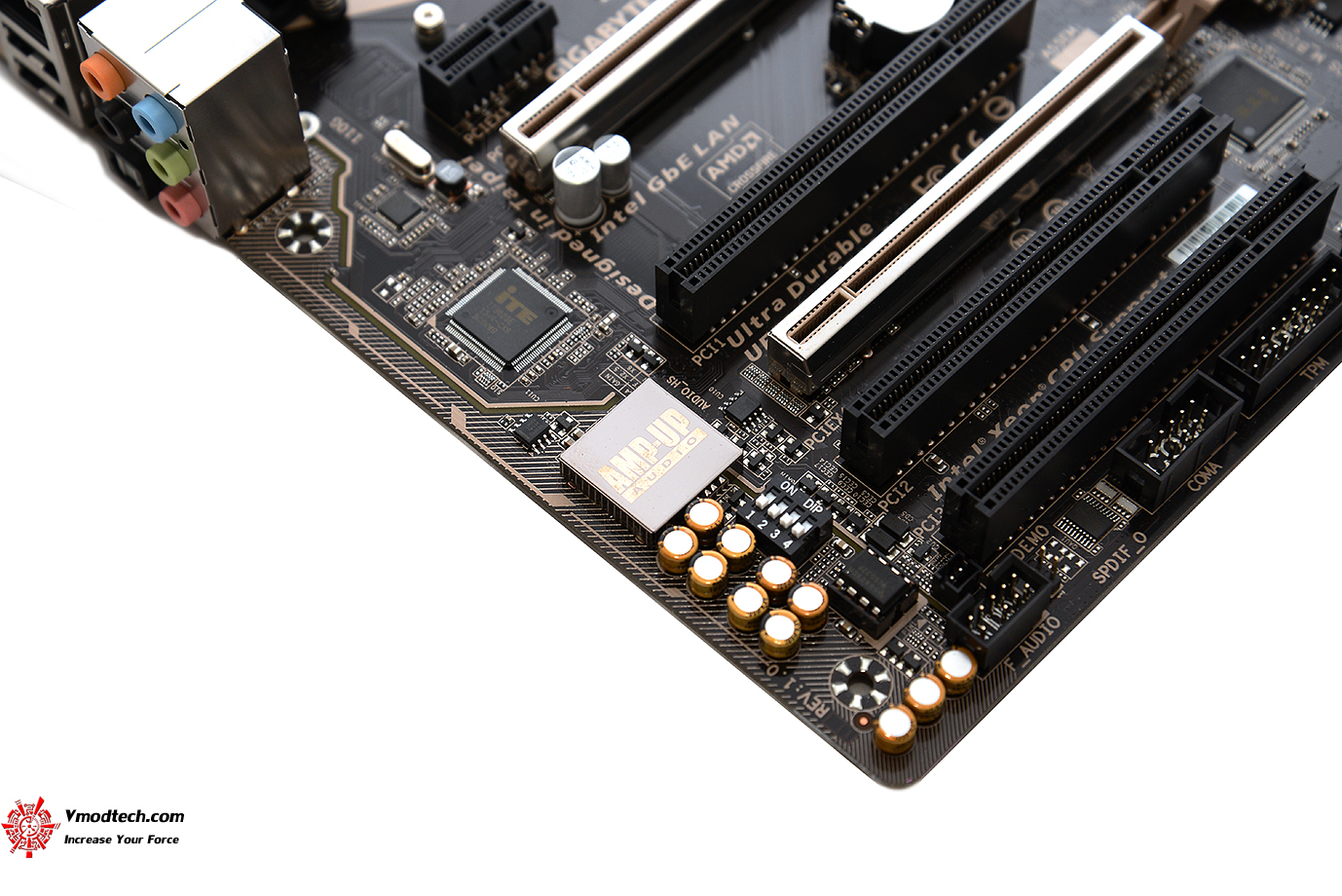

dsc_1412

ระบบเสียง จัดเต็มด้วย Realtek® ALC1150 codec จัดเต็มด้วยระบบ High Definition Audio Design ที่ทำงานด้วยระบบเสียง 115dB SNR เพื่อมืออาชีพโดยเฉพาะครับ

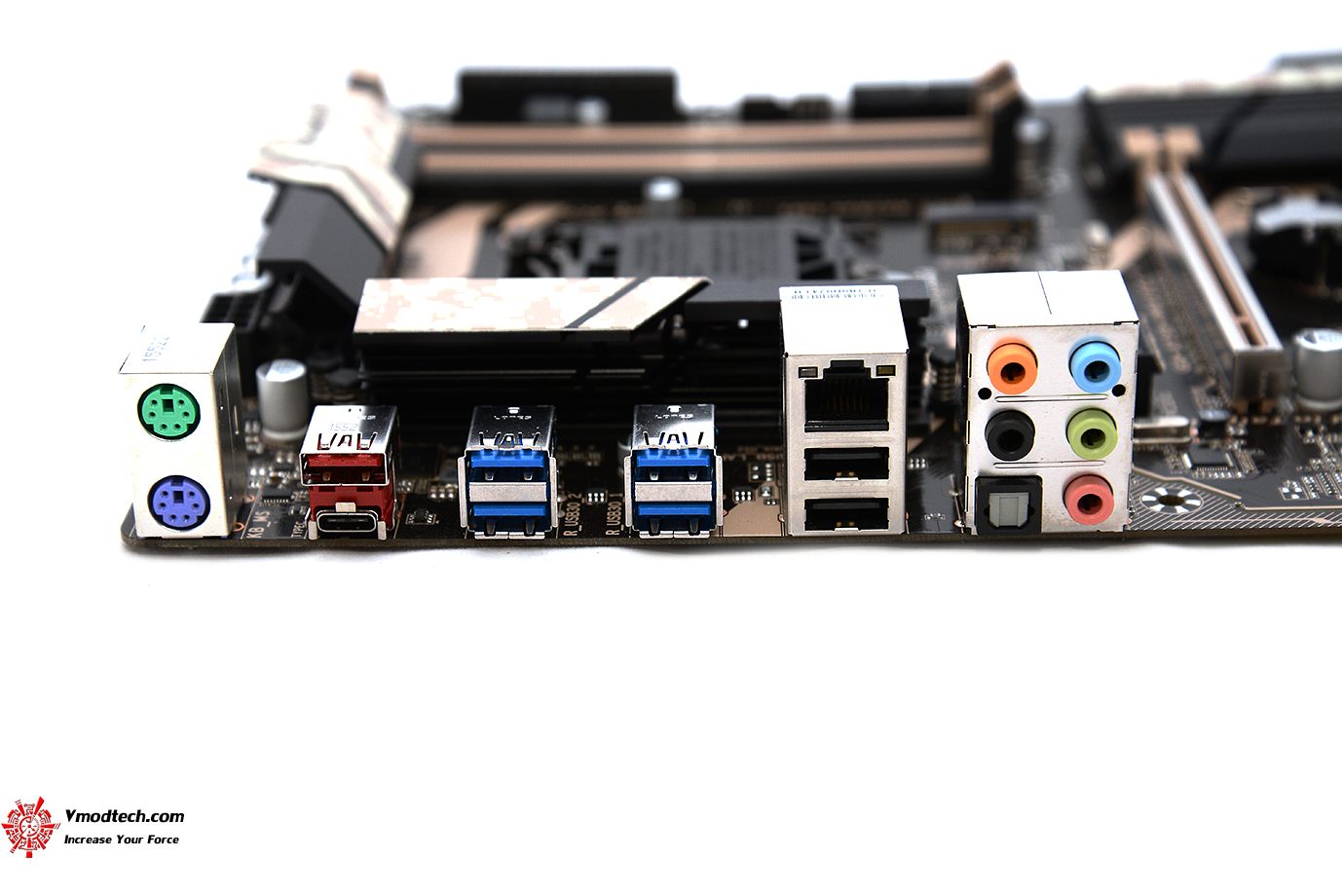

dsc_1413

มาดูพาแนลด้านหลังกันบ้างครับ ประกอบด้วย  1 x PS/2 keyboard port ,1 x PS/2 mouse port , 1 x USB Type-C™ port, with USB 3.1 support , 1 x USB 3.1 Type-A port (red) , 4 x USB 3.0/2.0 ports , 2 x USB 2.0/1.1 ports , 1 x RJ-45 port , 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

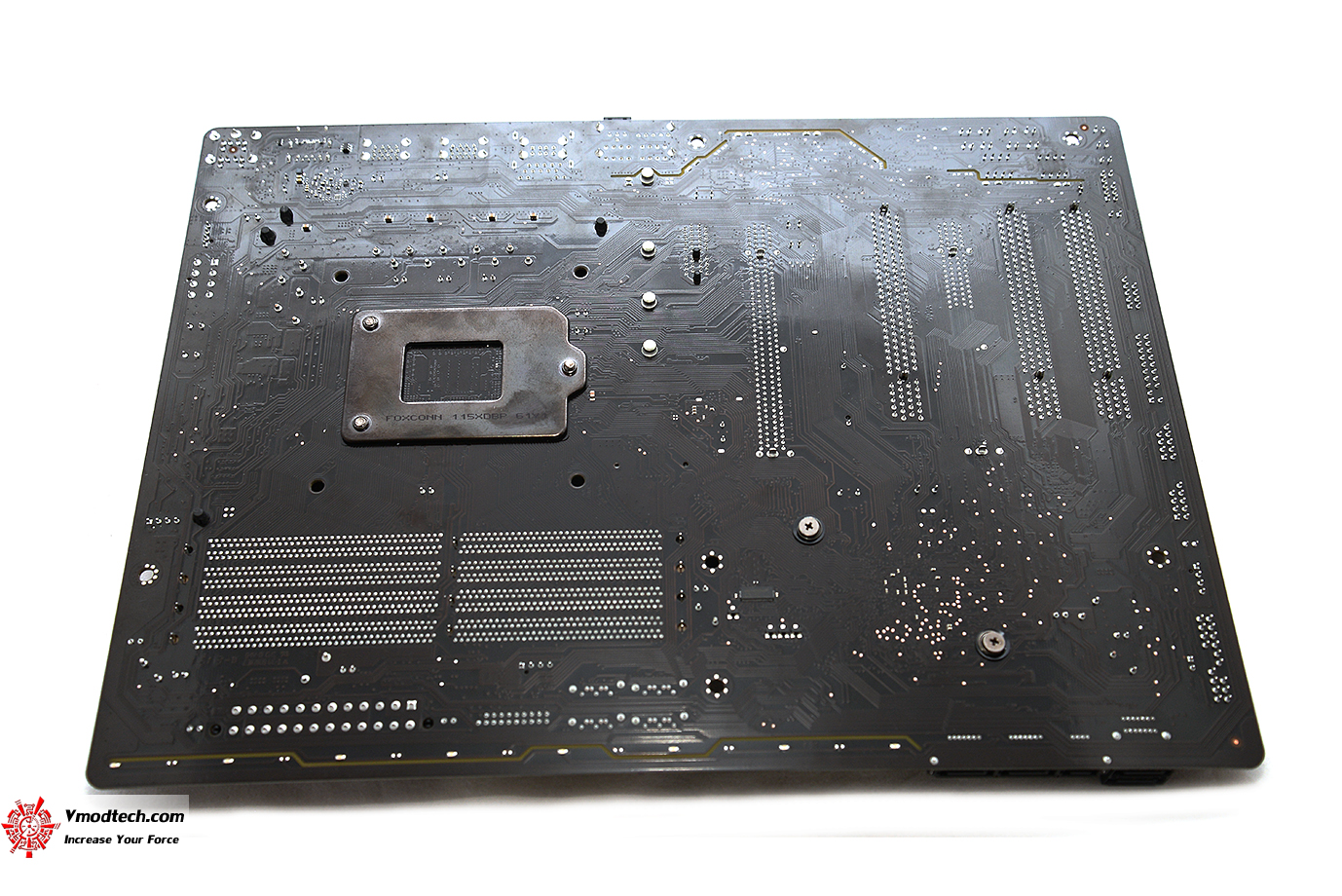

dsc_1426

PCB ด้านหลังสีดำสนิทครับ โดยด้านหลังจะมีไฟ LED แสดงผลทั้งด้านหน้าและด้านหลังครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
