GIGABYTE GA-X170-EXTREME ECC Appearance

dsc_2686

มากันในกล่อง สีดำบอกชื่อรุ่น GIGABYTE GA-X170-EXTREME ECC  และฟีเจอร์อย่างชัดเจนครับ

dsc_2690

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

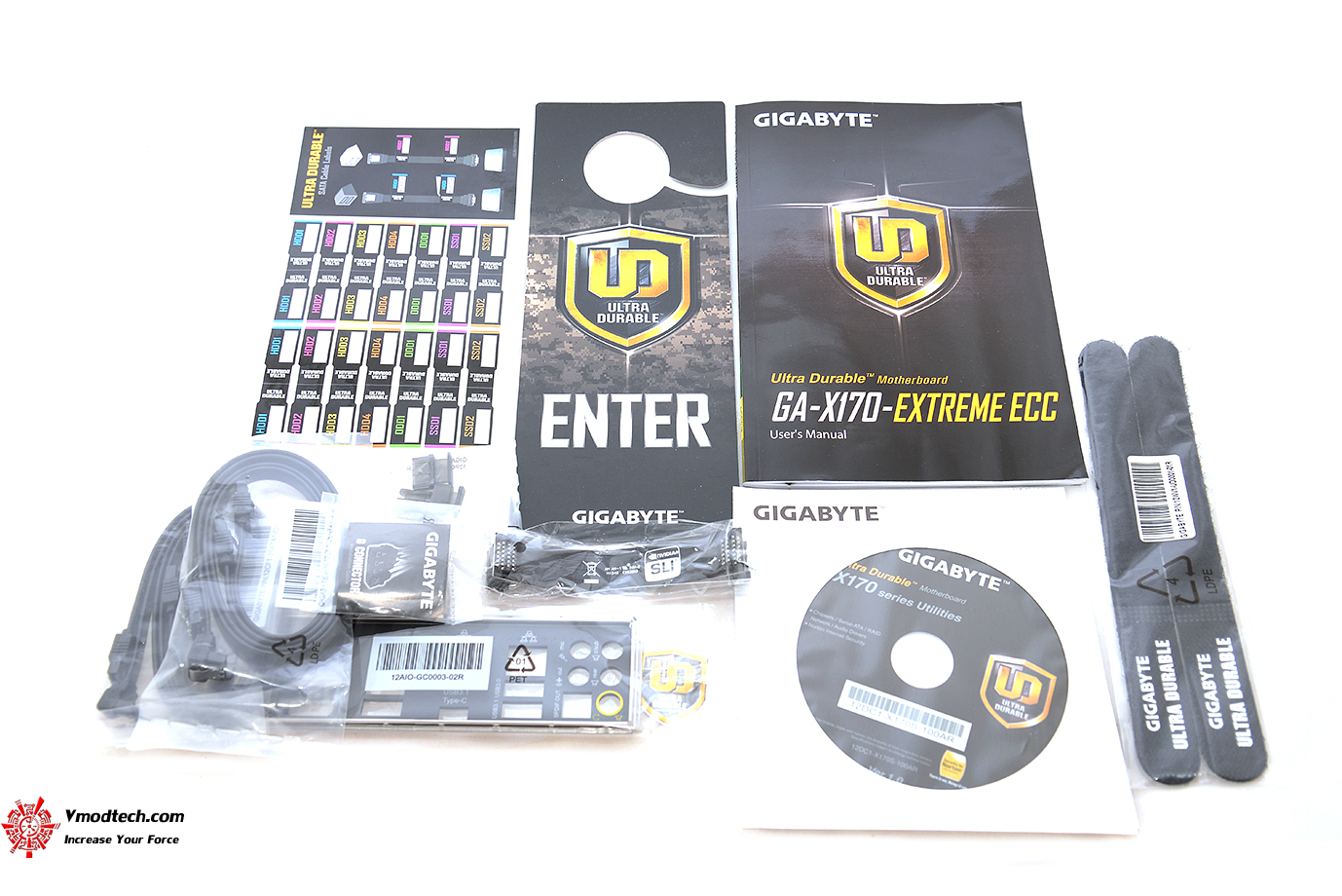

dsc_2695

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุดครับ และสายบริด SLI 1เส้น

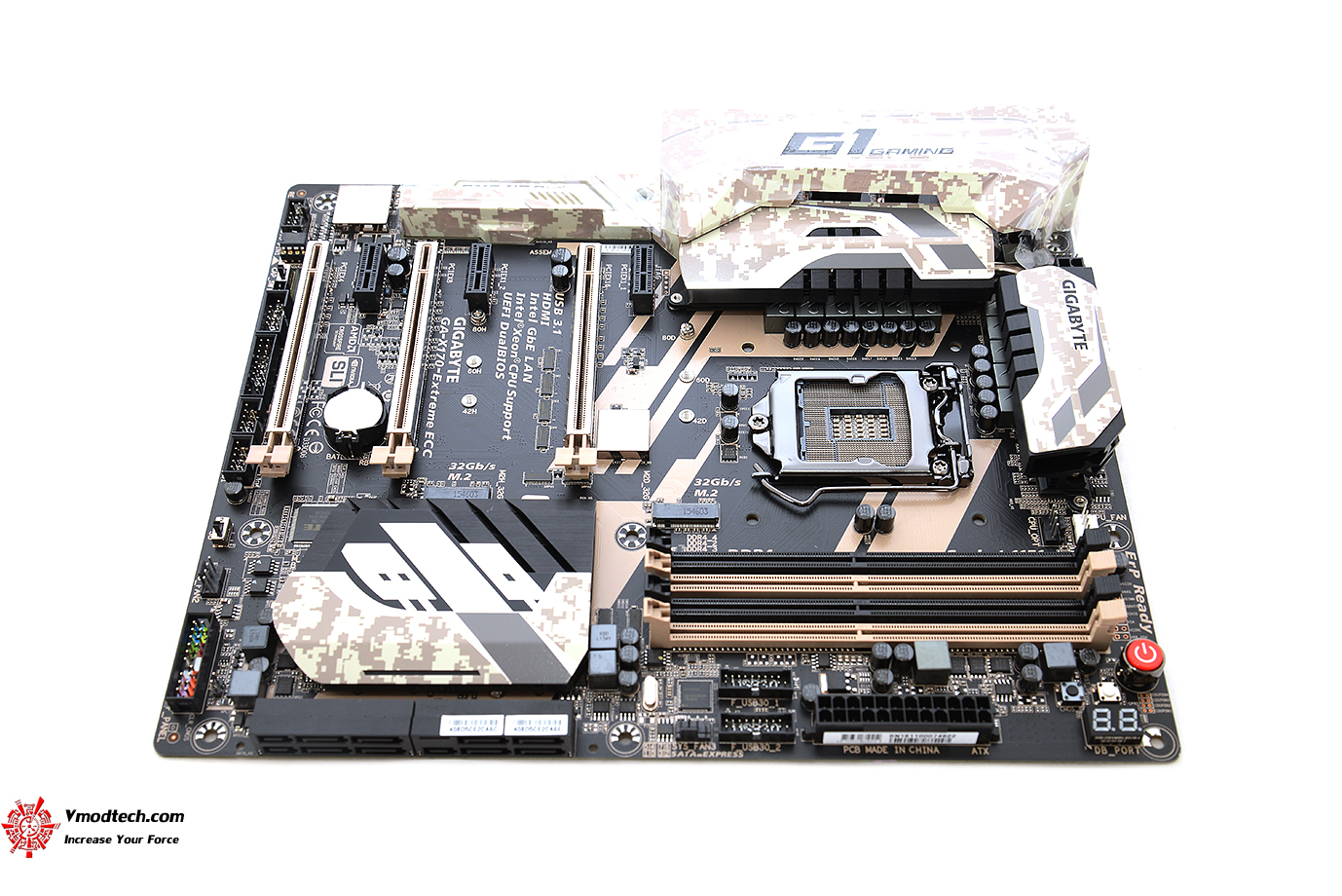

dsc_2704

เมนบอร์ดสีดำสนิทครับแต่มีลายสีน้ำตาลอ่อนคาดสวยงามพร้อมทั้งฮีตซิงค์ระบายความร้อนนั้นเป็นลายพรางทหารสวยงามเด่นชัด โดยส่วนตัวดูแล้วผมมองว่ามาในแนว Workstation , Gaming นั่นเองครับ ขนาดของเมนบอร์ดนั้น ATX Form Factor; 30.5cm x 24.4cm ครับ

dsc_2718

เฟสไฟมี ด้วยกัน 10+1เฟสด้วยกันมีฮีตซิงค์ระบายความร้อนเชื่อมต่อด้วยท่อฮีตไปป์สองฝั่งขนาดใหญ่โตเลยทีเดียวครับ มีโลโก้ G1 Gaming สวยเด่นชัด ซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู Support for Intel® Xeon® E3-1200 v5 processors/Intel® Core™ processors/ Intel® Pentium® processors/Intel® Celeron® processors in the LGA1151 package ตามลำดับ ใส่ได้หมดครับทั้งซีพียูตระกูล Xenon และ Intel Core i Processor ในรุ่น 1151

dsc_2730

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ Support for DDR4 2133 MHz memory modulesความจุ 64GB ครับ Support for ECC UDIMM 1Rx8/2Rx8 memory modules , Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules ถ้าจะใส่แรม Ecc จะต้องเป็นซีพียู Intel Xeon processor เท่านั้นนะครับ

dsc_2737

ปุ่ม Power , Debug Code , Cmos Clear ก็มีมาให้พร้อมใช้งานแบบเต็มๆครับ ไม่ต่างจากบรรดาเมนบอร์ดระดับ Hi End เลย

dsc_2753

ฮีตซิงค์ชิบเซ็ต Intel C236 Chipset ดีไซน์สีดำสลัลลายพรางสวยงามมากๆครับ

dsc_2760

สล๊อตต่างๆ มี 1 x PCI Express x16 slot, running at x16 , 1 x PCI Express x16 slot, running at x8 , 1 x PCI Express x16 slot, running at x4 หรือพูดง่ายๆสลีอต PCIe นั้น มีสามช่อง ถ้าต่อ SLI หรือ Crossfire 2Ways วิ่ง 8X ถ้า 3Ways เหลือ 4X ครับ ถือว่าโอเคครับสำหรับท่านที่จะเล่นการ์ดสองใบก็ยังวิ่งที่ 8X กันอยู่ และ 3 x PCI Express x1 slots ให้กันมาพอสมควรครับ ส่วนสล๊อต PCIe นั้นออกแบบมาเป็นพิเศษเพื่อความทนทานกว่าสล๊อตทั่วๆไปด้วยเทคโนโลยี PCIe Metal Shielding แบบจัดเต็มทั้งสามสล๊อตกันเลยทีเดียวครับ

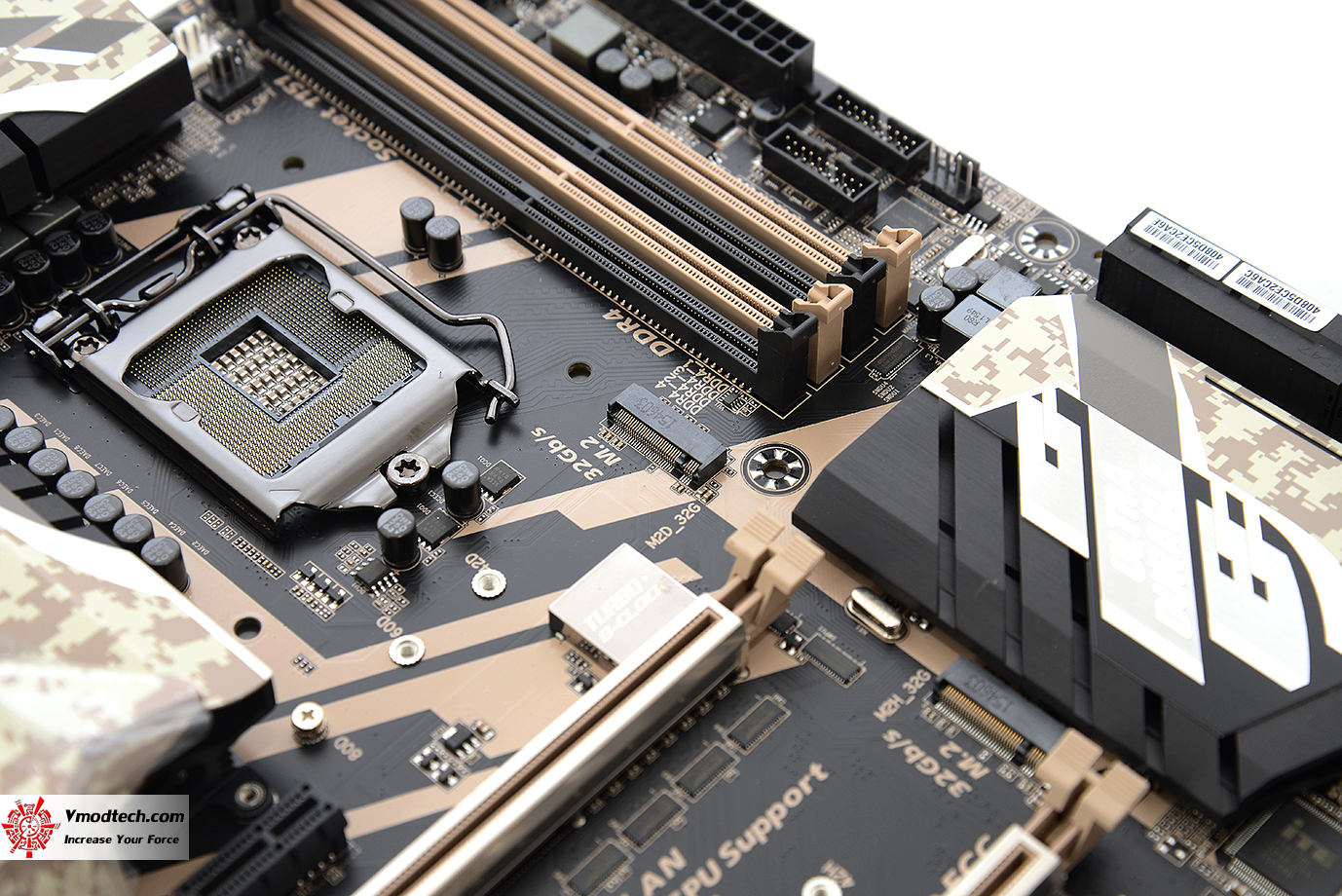

dsc_2783

ช่องด้านบนมีช่อง 2x M.2 slot ให้สองช่องอีกด้วยครับ

dsc_2746

ช่อง SATA ประกอบด้วย 3 x SATA Express connectors , 6 x SATA 6Gb/s connectors

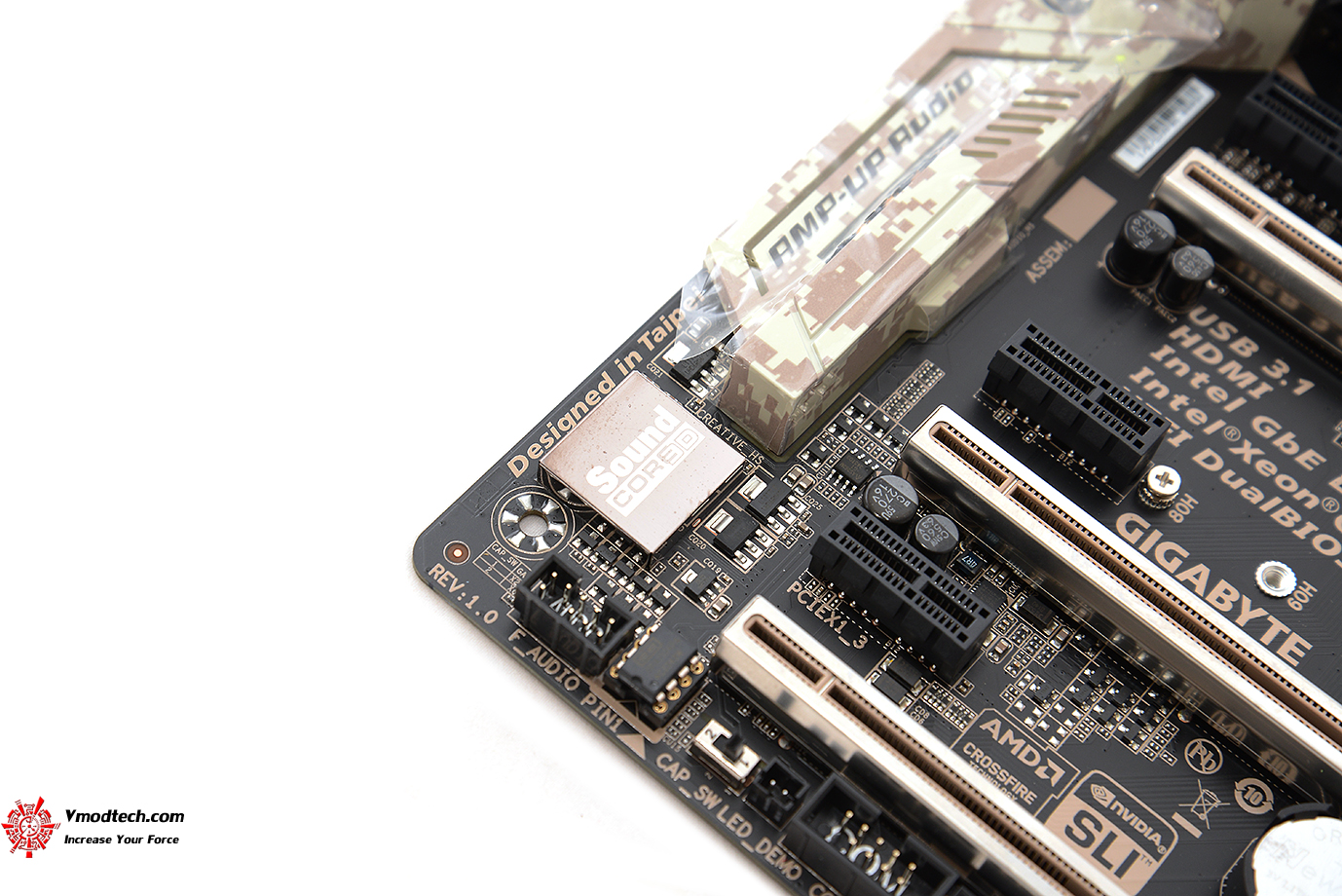

dsc_2771

ระบบเสียง Creative® Sound Core 3D chip รองรับการทำงานด้วย Sound Blaster Recon3Di ให้แบบเต็มพิกัดจริงๆครับ

dsc_2800

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย  1 x PS/2 keyboard/mouse port , 1 x DisplayPort , 1 x HDMI port , 1 x USB Type-C™ port, with USB 3.1 support , 1 x USB 3.1 Type-A port (red) , 5 x USB 3.0/2.0 ports , 2 x RJ-45 ports , 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)

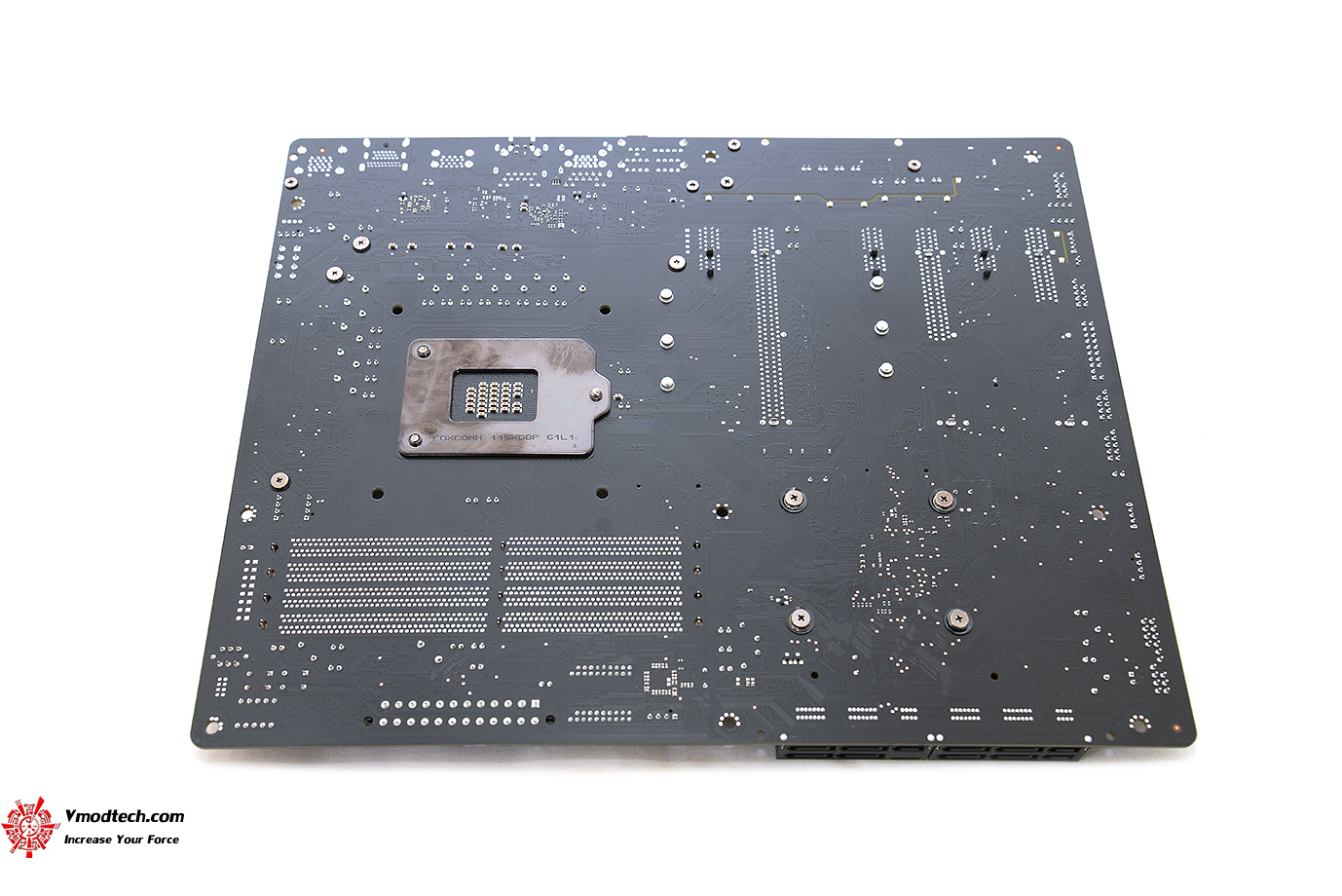

dsc_2804

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
