GIGABYTE X399 AORUS GAMING 7 REVIEW
 < 1 2 3 4 5 >  Last ›
.

GIGABYTE X399 AORUS GAMING7 Appearance

dsc_1939

มากันในกล่องสีดำบอกชื่อรุ่น GIGABYTE X399 AORUS GAMING 7 ไว้ชัดเจนครับ สวยงามโดดเด่นมากๆครับ พร้อมบอกฟีเจอร์ด้านหน้ากล่องเอาไว้อย่างครบถ้วน

dsc_1945

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆอย่างครบครัน

dsc_1935

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง เสาไวไฟ น๊อตยึด M.2 สาย SATA 3ชุด สติีกเกอร์ต่างๆ สายบริด SLI ให้มาแบบจัดเต็มครบถ้วน

dsc_1849

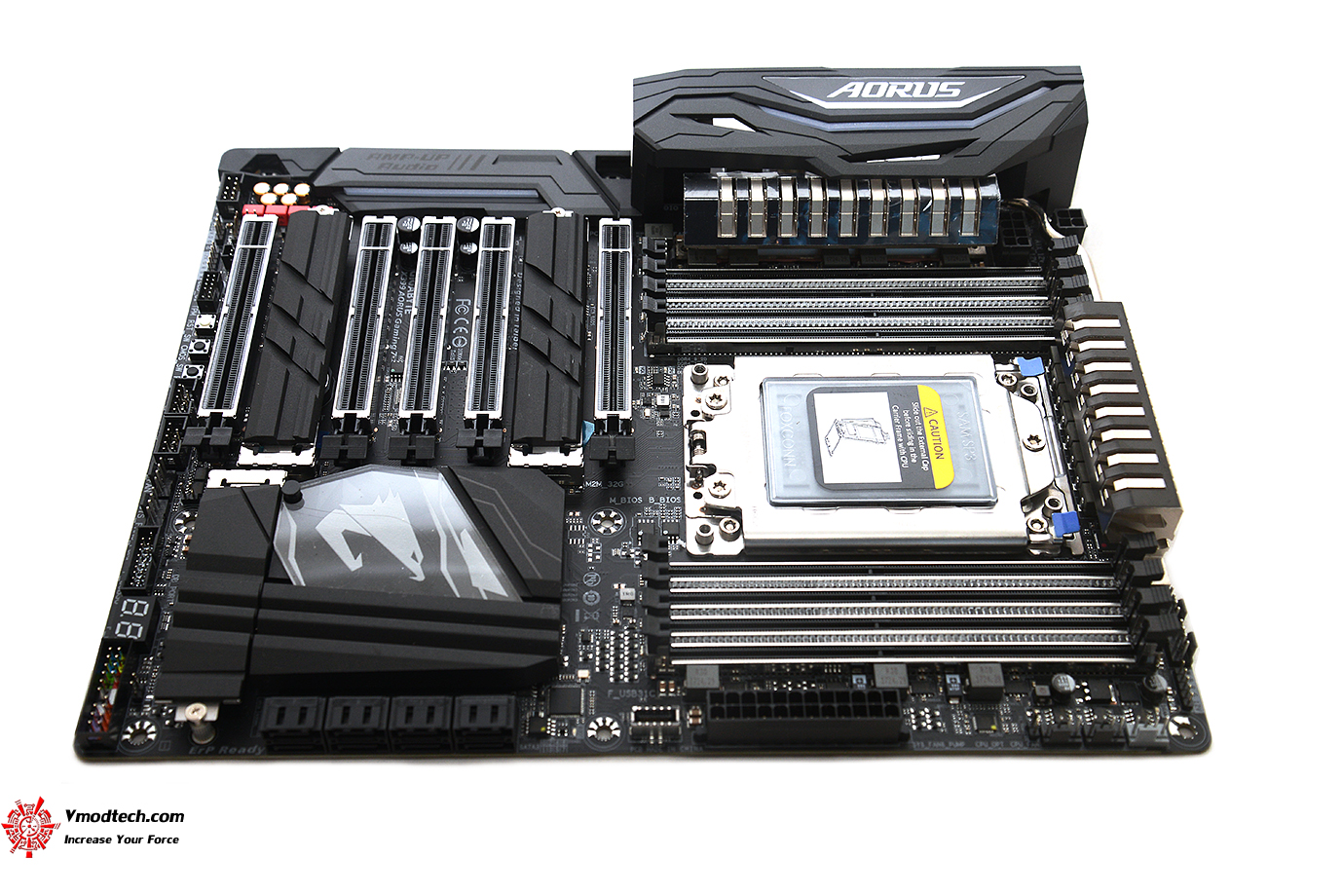

ตัวเมนบอร์ดเป็นโทนสีดำมีฮีตซิงค์สีดำเทาพร้อมโลโก้ AORUS สีขาว สวยงามพร้อมีไฟแสดงผลแบบ RGB Fusion ให้ด้วยครับ สวยงามจริงๆ

dsc_1907

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor; 30.5cm x 24.4cm ใหญ่สุดนั่นเองครับ

dsc_1912

ดีไซน์ช่องต่างๆให้มาแบบอัดแน่น วางตำแหน่งได้อย่างลงตัวครับ

dsc_1852

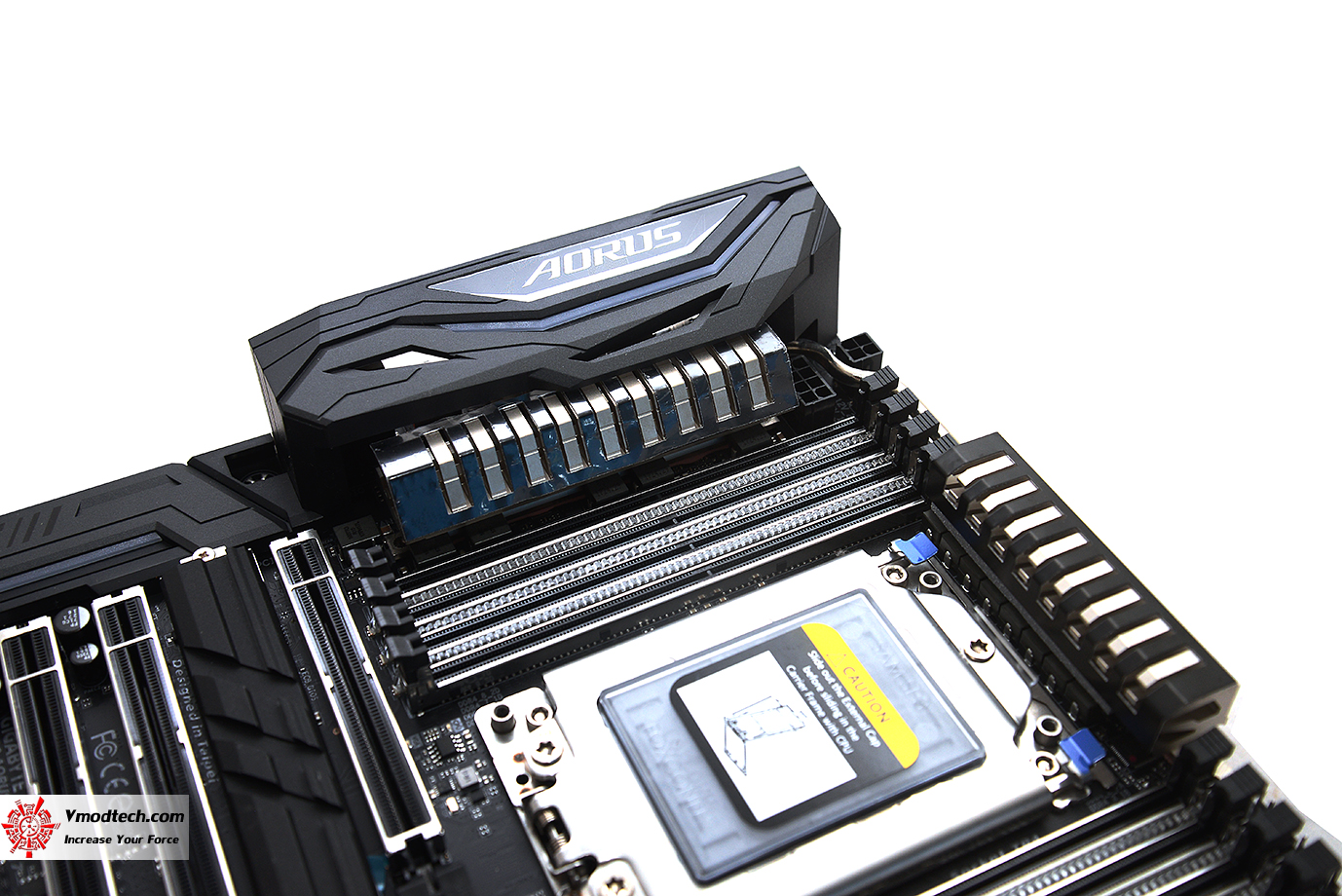

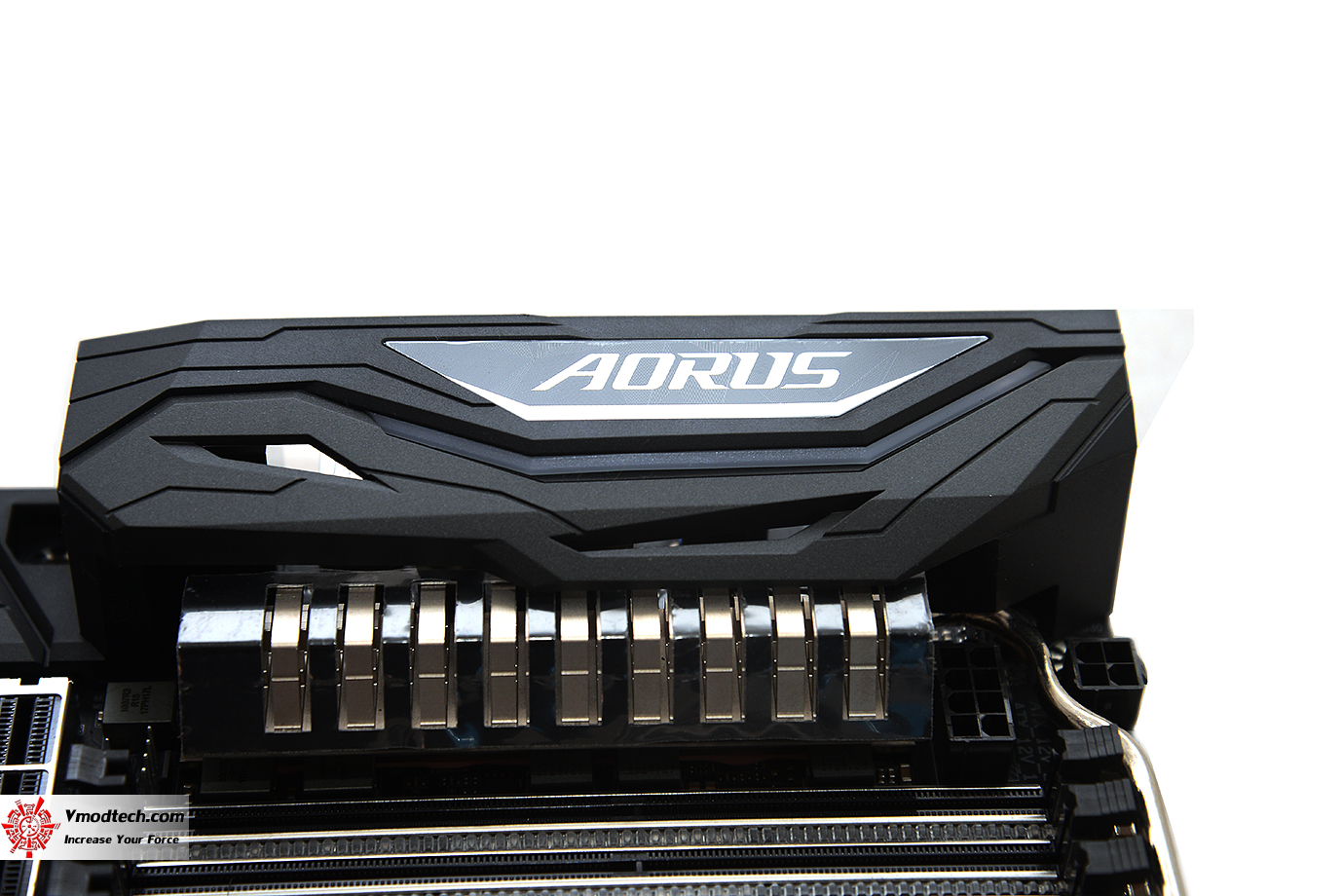

ด้านบนของฮีตซิงค์เฟสไฟมีโลโก้ AORUS สวยงามพร้อมมีไฟแสดงผลแบบ RGB ให้อีกด้วย dsc_1854 เฟสไฟมีทั้งสองฝั่งครับเป็นแบบ IR Digital CPU Power Design (IR Digital PWM + IR PowIRstage® ICs) , Server Level Chokes มาตรฐานเซิพเวอร์กันเลยทีเดียว พร้อมทั้งช่องพินไฟเลี้ยงของซีพียูเป็นแบบ Gold Plated Solid Power Connectors ที่ชุบทองมาให้เน้นการเหนี่ยวนำได้เป็นอย่างดีพร้อมทั้งมีเสถียรภาพตลอดการใช้งานนั่นเองครับ ตัวเมนบอร์ดนั้นรองรับซีพียู  AMD Ryzen™ Threadripper™ processor รุ่นใหม่ล่าสุด

dsc_1916

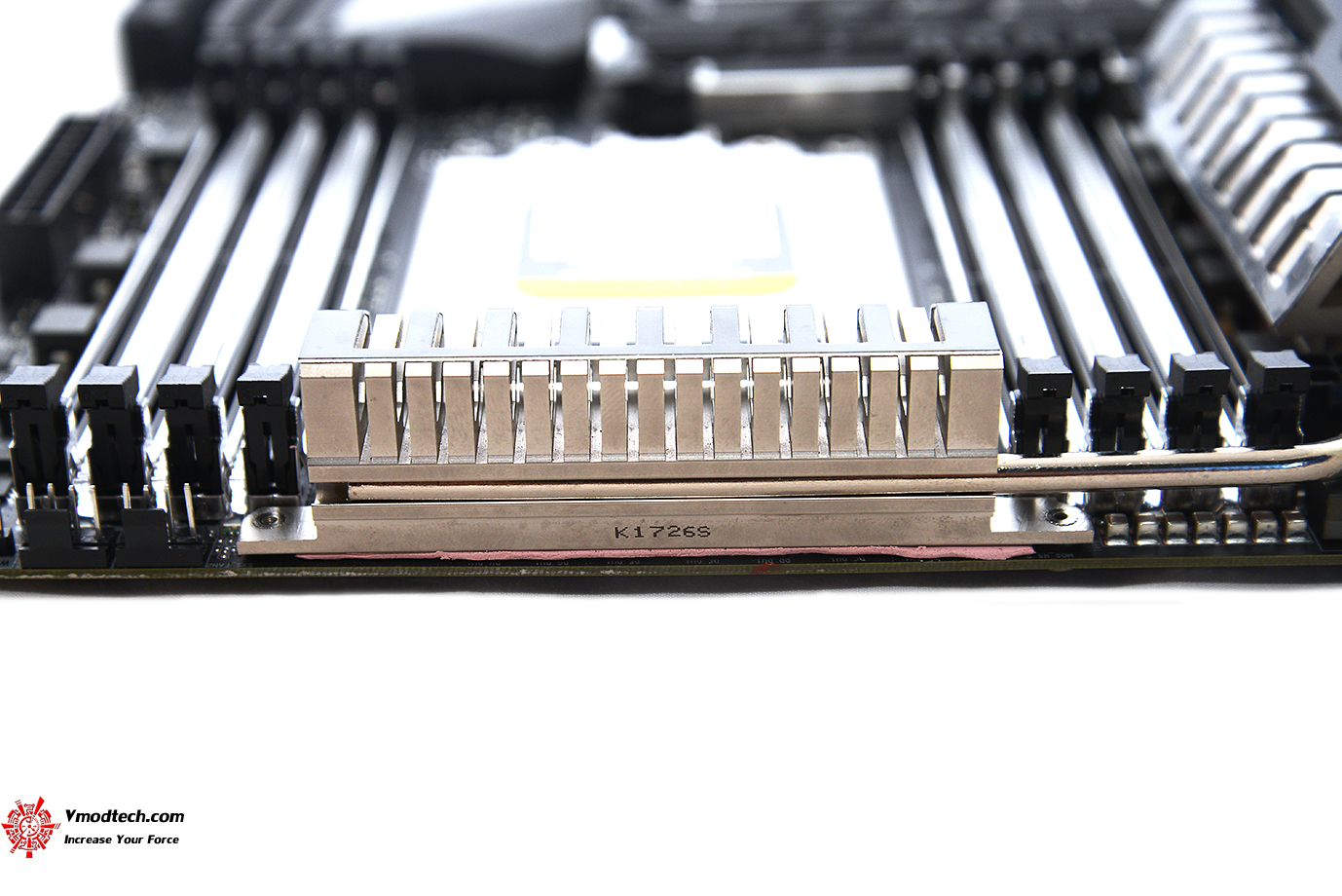

ฮีตซิงค์เฟสไฟด้านข้างครับ

dsc_1863

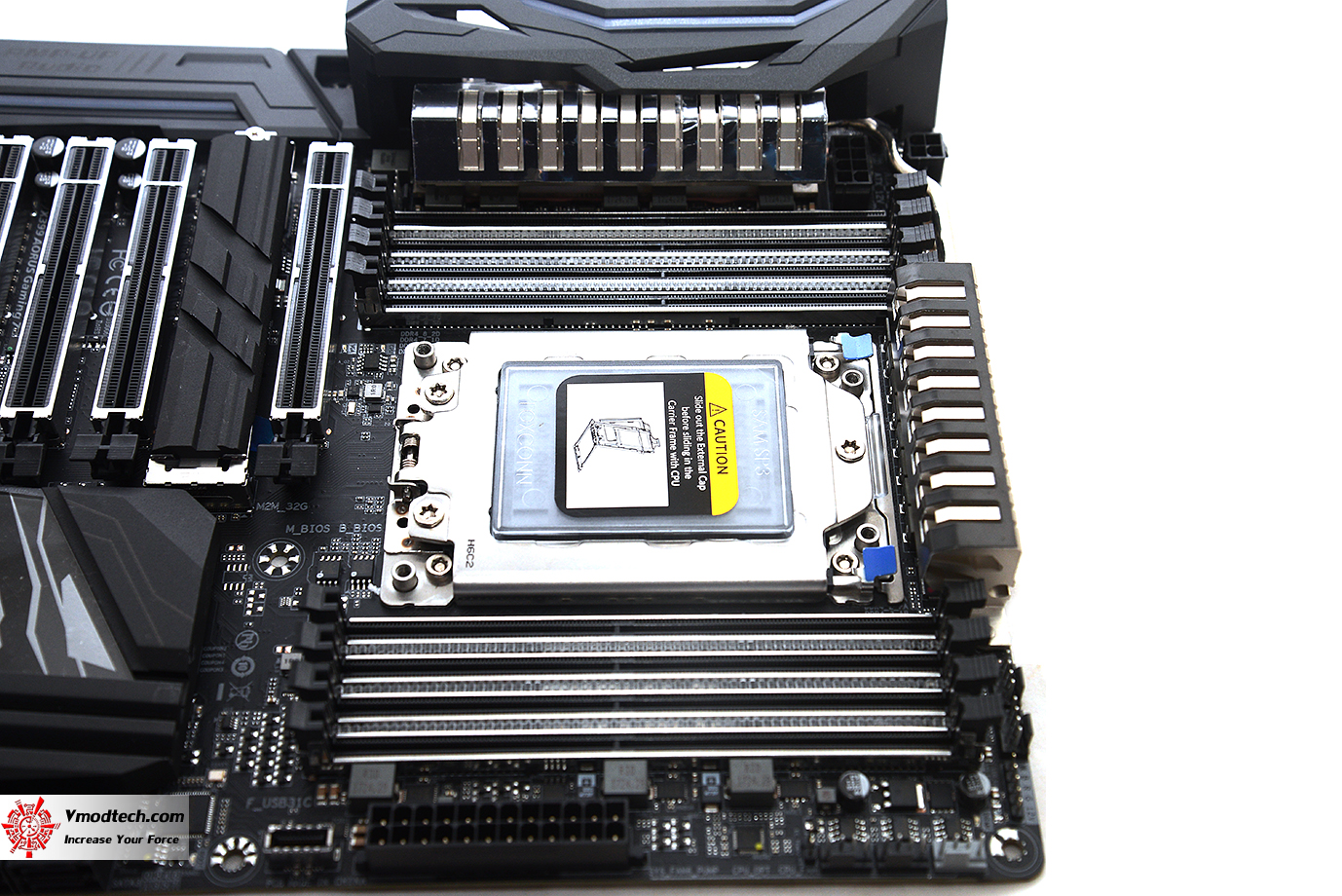

แรมเป็นแบบ Quad channel 8ช่อง โดยทุกช่องเป็นแบบ Ultra Durable™ Memory Armor เน้นความทนทาน พร้อมไฟ RGB สวยงามทุกช่องเลยครับ

dsc_1864

สล๊อตแรมมีทั้งหมด 8ช่อง รองรับแรมสูงสุด DDR4 3600+(O.C.)/ 3466(O.C.)/ 3333(O.C.)/ 3200(O.C.)/ 2933(O.C.)/ 2667/ 2400/ 2133 MHz memory modules ความจุ 128GB ครับ

dsc_1879

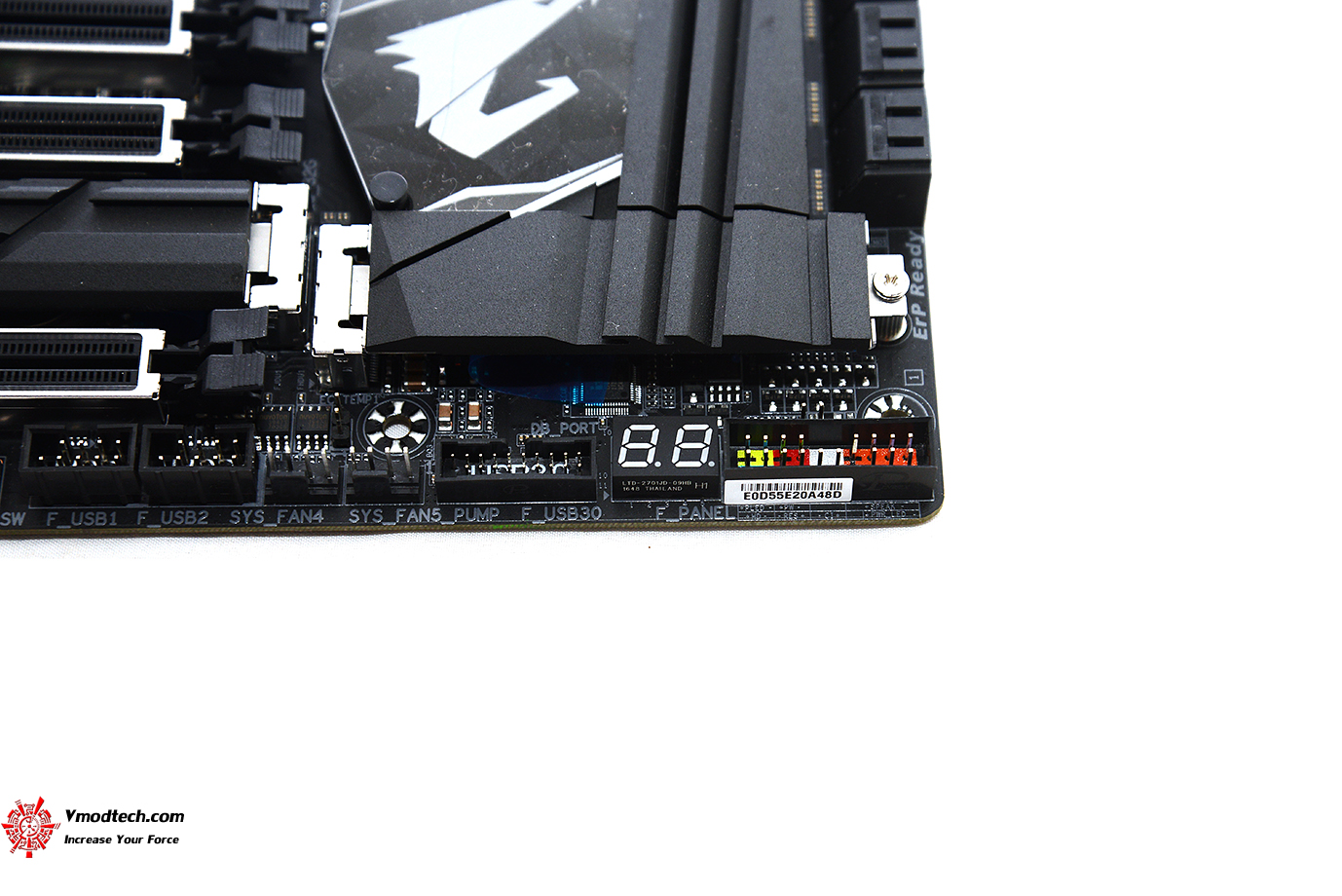

ไฟ Debug โค๊ดไว้ให้ดูสถานะการทำงานแบบครับๆเลยครับ

dsc_1883

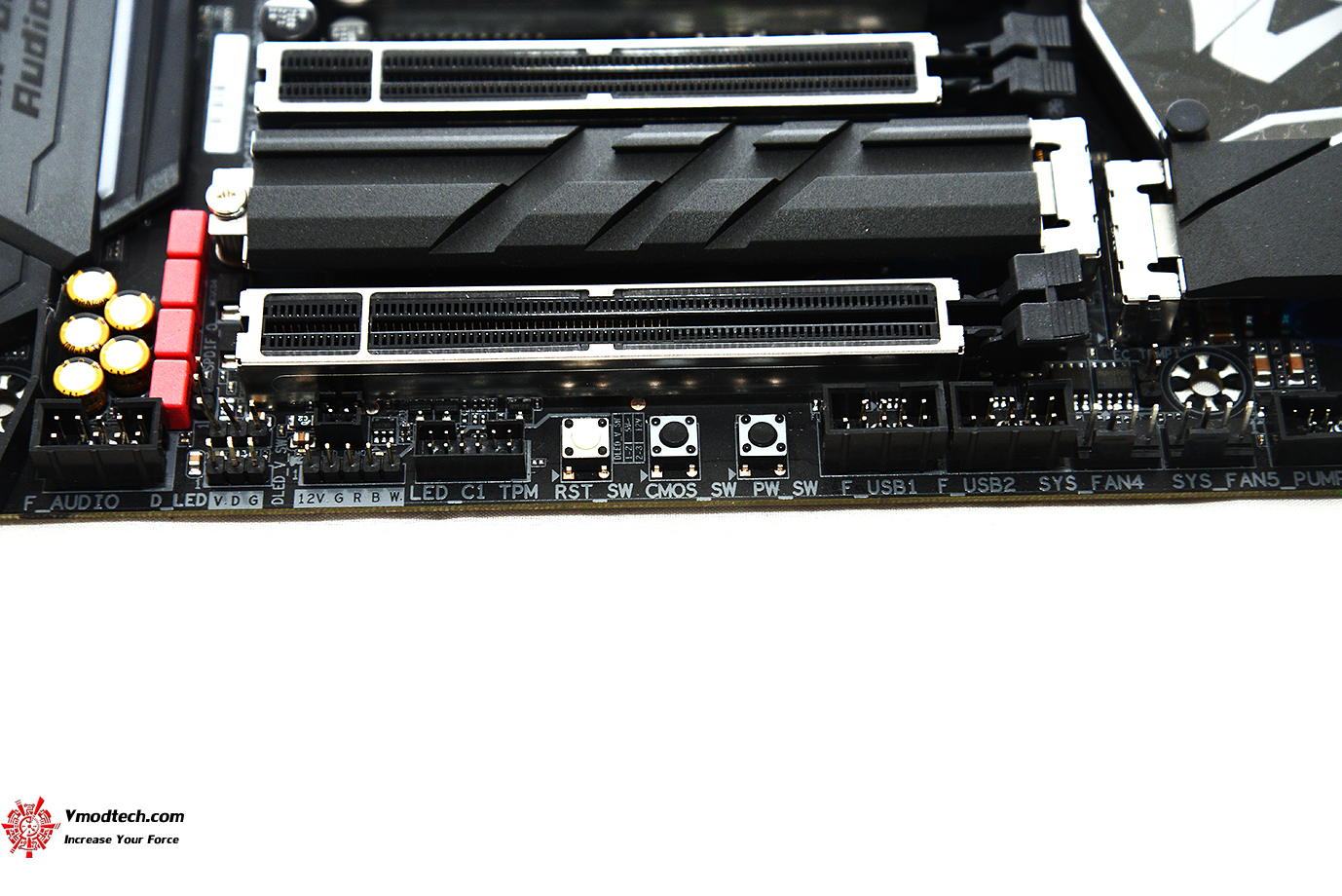

สวิตปุ่ม Power , reset , Cmos ก็มีมาให้พร้อม

dsc_1876

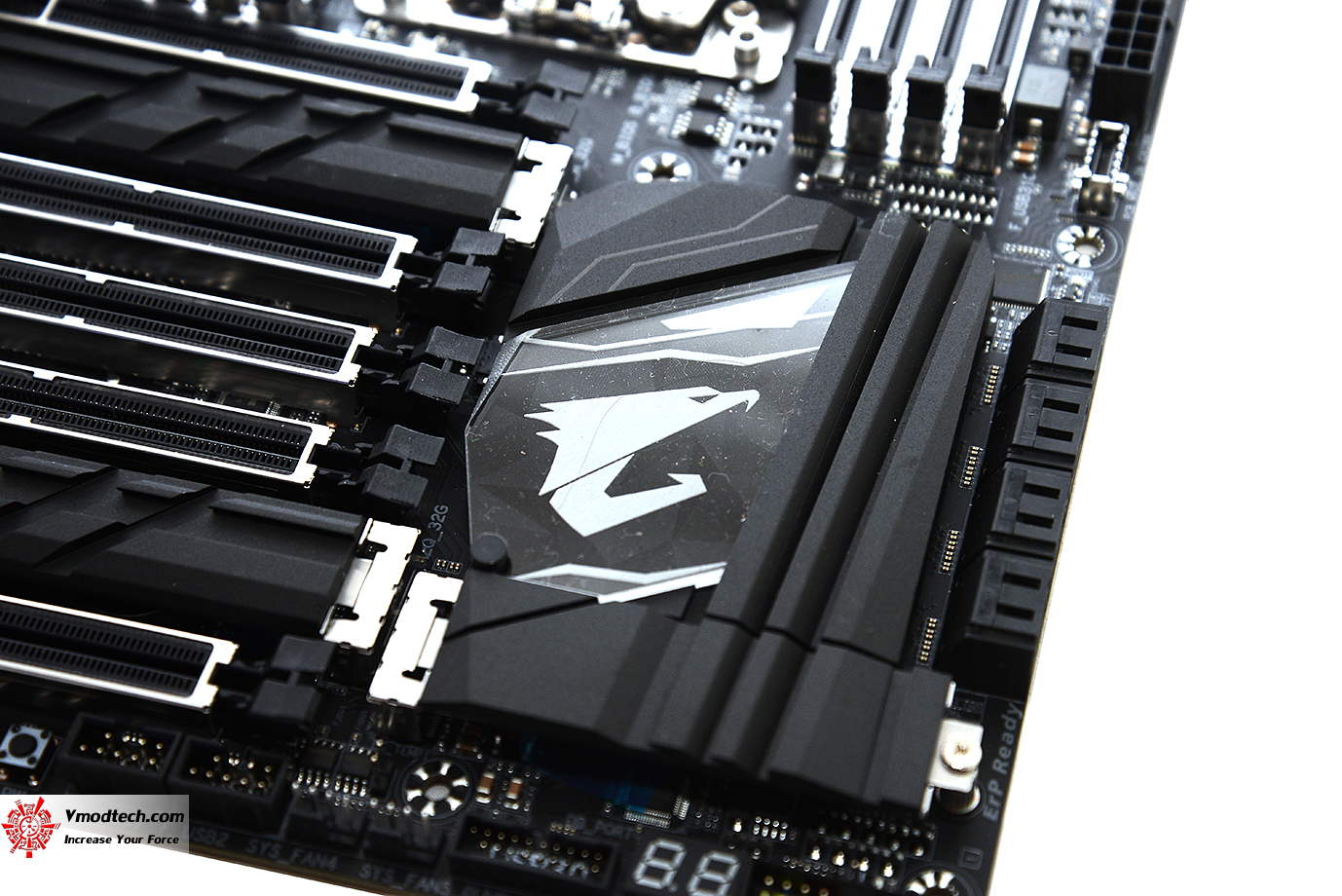

ฮีตซิงค์ชิบเซ็ต AMD X399 ตัวฮีตซิงค์เป็นสีดำมีโลโก้ AORUS อยู่ตรงกลางครับ พร้อมมีไฟแสดงผลให้อย่างสวยงาม

dsc_1867

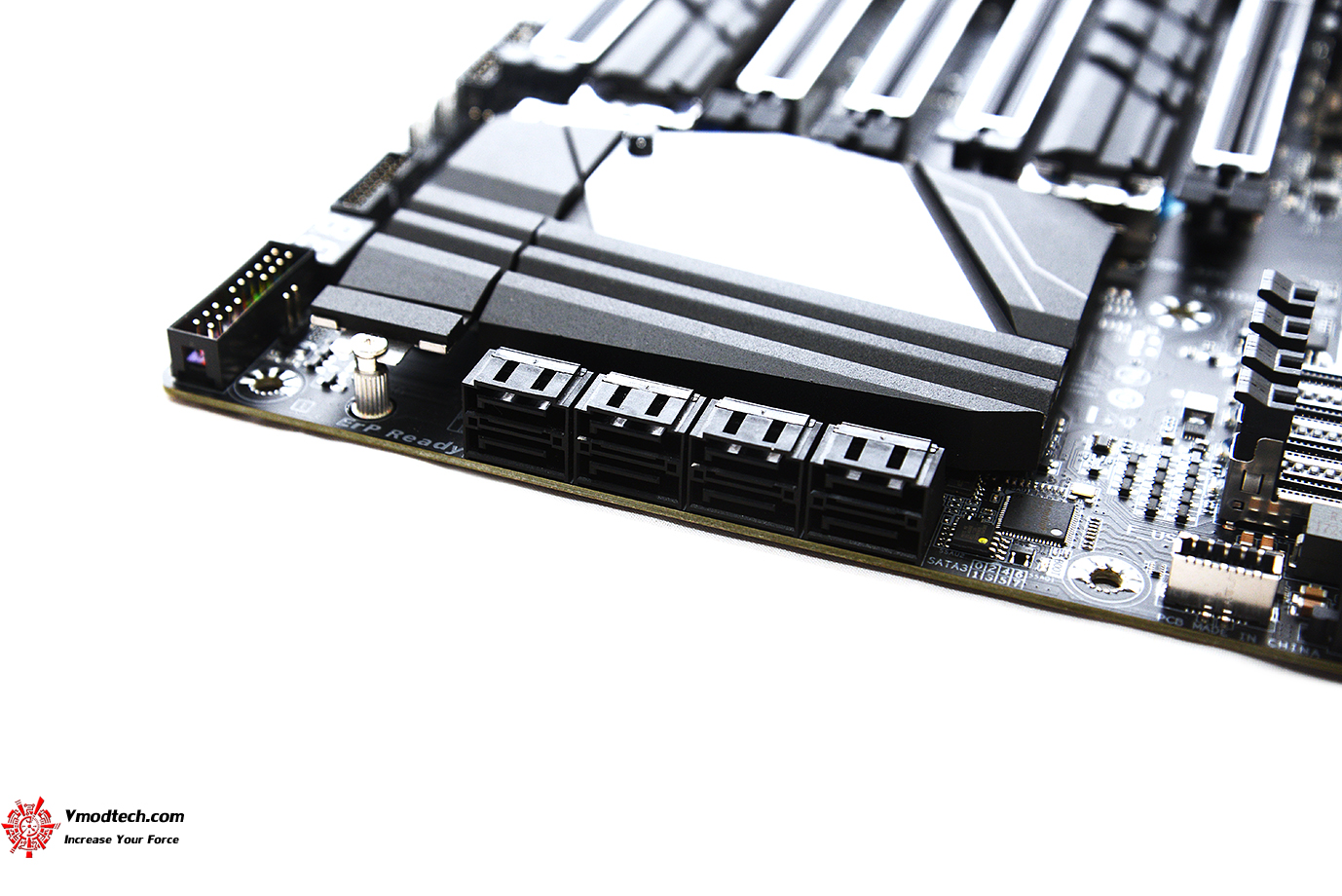

ช่อง SATA ประกอบด้วย  8 x SATA 6Gb/s connectors,

dsc_1894

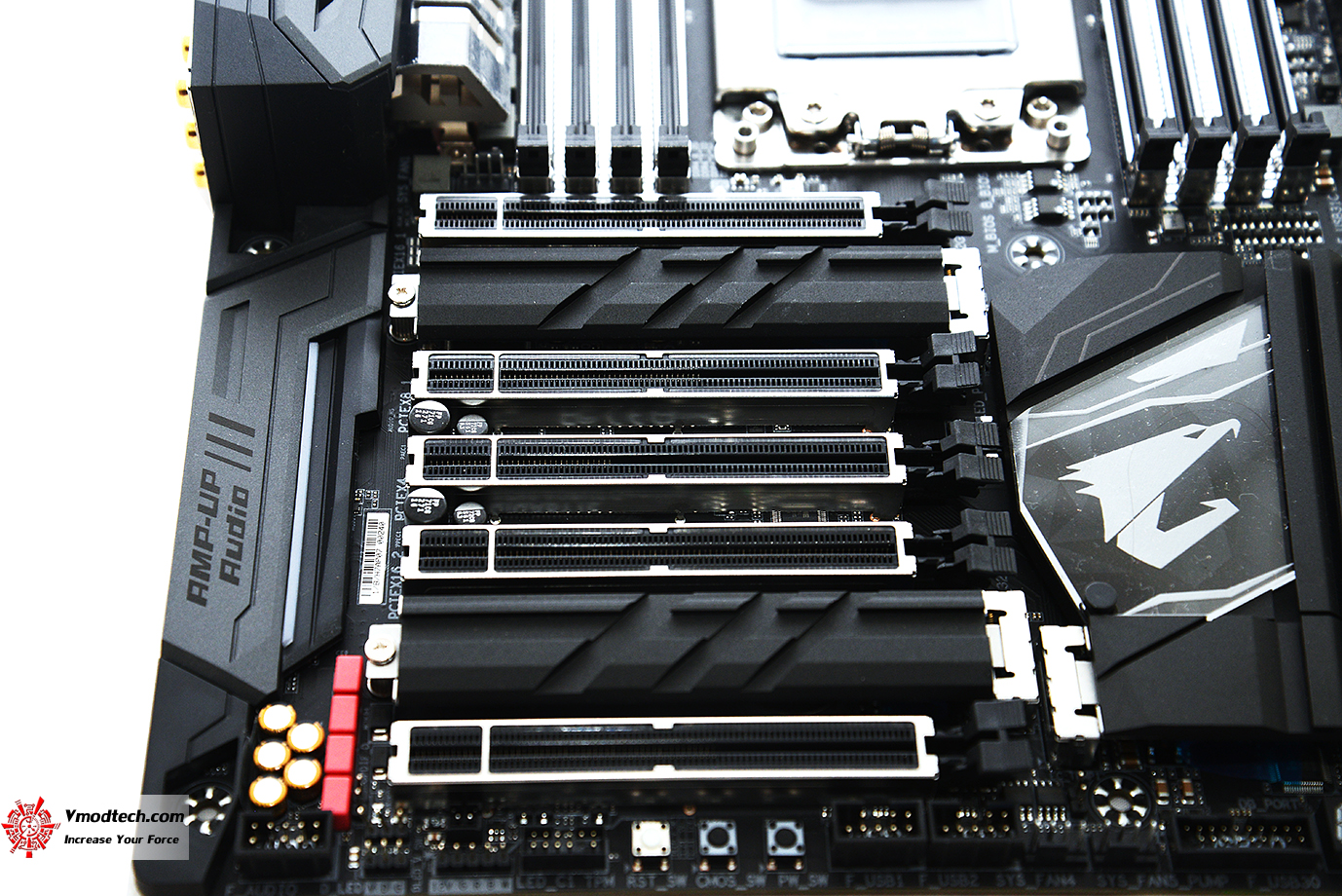

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 5x PCIe 3.0/2.0 x1 (x16 mode)  สามารถต่อแบบ 4-Way ได้สบายๆพร้อมบัส 48 PCIe Lanes Bandwidth ได้แบบเต็มๆครับ โดยสล๊อต PCIe นั้นเป็น PCIe Armor ที่เน้นความปลอดภัยในการใช้งานเวลาเสียบการ์ดจอทำให้มั่นใจครับว่าสลีอต PCIe นั้นทนทานแข็งแรงไม่หักง่ายๆครับ

dsc_1888

ช่อง M.2 ให้มา 3ช่องครับพร้อมมีฮีตซิงค์ระบายความร้อนแบบจัดเต็มจริงๆ 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M_32G)(M2Q_32G) , 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2P_32G)

dsc_1898

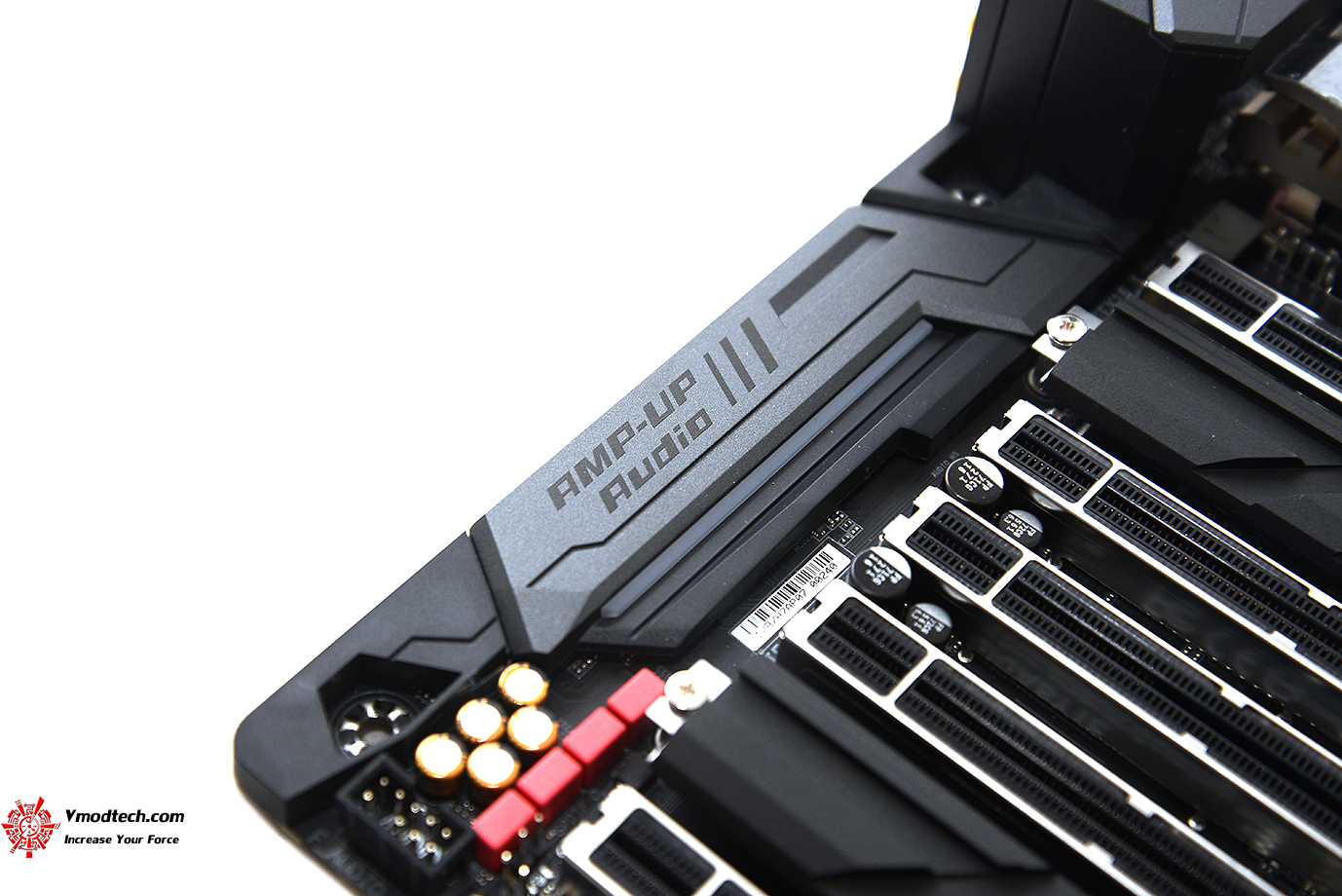

ระบบเสียงเป็นRealtek® ALC1220 codec , Support for Sound BlasterX 720° จัดเต็มให้คอเกมส์เมอร์ครบครันจริงๆ

dsc_1919

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย  1 x PS/2 keyboard/mouse port 1 x USB Type-C™ port , with USB 3.1 Gen 2 support , 1 x USB 3.1 Gen 2 Type-A port (red) , 8 x USB 3.1 Gen 1 ports , 1 x RJ-45 port , 2 x MMCX antenna connectors (2T2R) , 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

dsc_1926

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
