GIGABYTE Z170X-Ultra Gaming Review : GIGABYTE Z170X-Ultra Gaming Appearance (2/8)

Article by Nongkoo OverclockTeam On July 13, 2016 17,166 views
GIGABYTE Z170X-Ultra Gaming Review
 < 1 2 3 4 5 >  Last ›
.

GIGABYTE Z170X-Ultra Gaming Appearance

dsc_1325

มากันในกล่องสีแดงสดใสบอกฟีเจอร์ครบถ้วนเลยครับสำหรับ GIGABYTE Z170X-Ultra Gaming ตัวนี้

dsc_1333

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc_1248

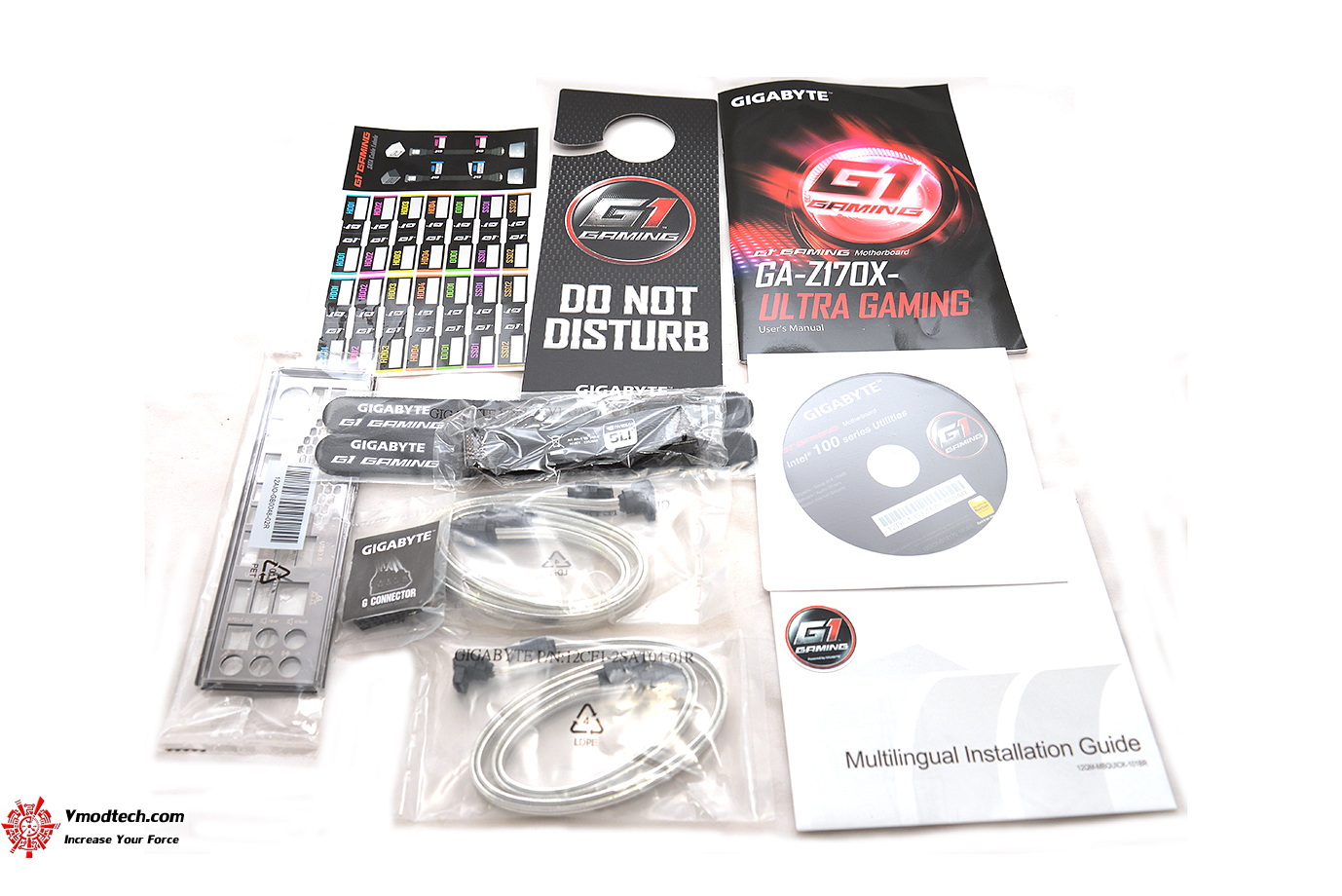

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด สายบริดจ์ SLI /  และสติ๊กเกอร์ครับ

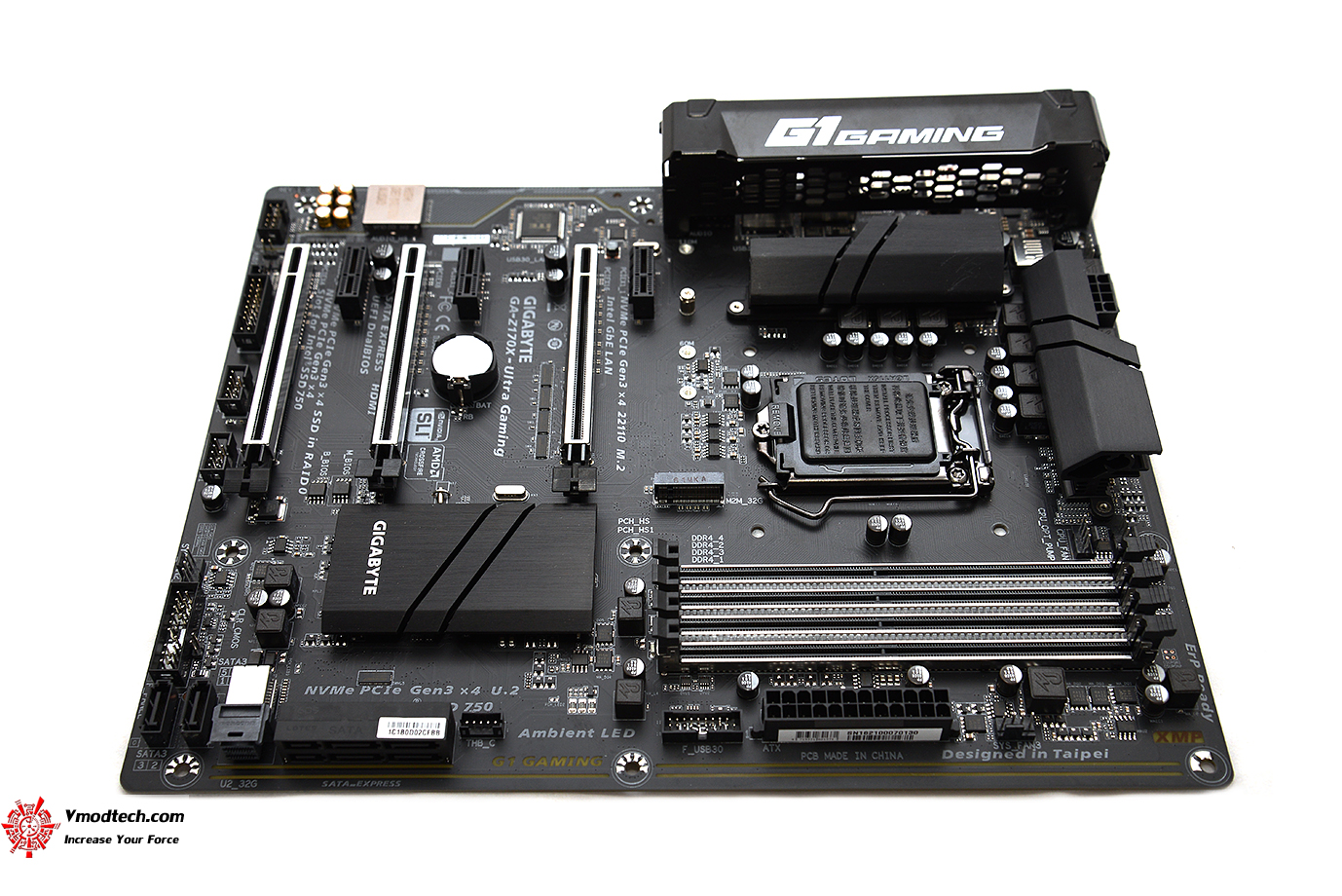

dsc_1256

เมนบอร์ดสีดำสนิทครับโดยมีโลโก้สีเงินและสล๊อต PCIe , Ram ตัดกับ PCB เมนบอร์ด ดูสวยงามใช้ได้ครับ ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor; 30.5cm x 24.4cm ครับ

dsc_1265

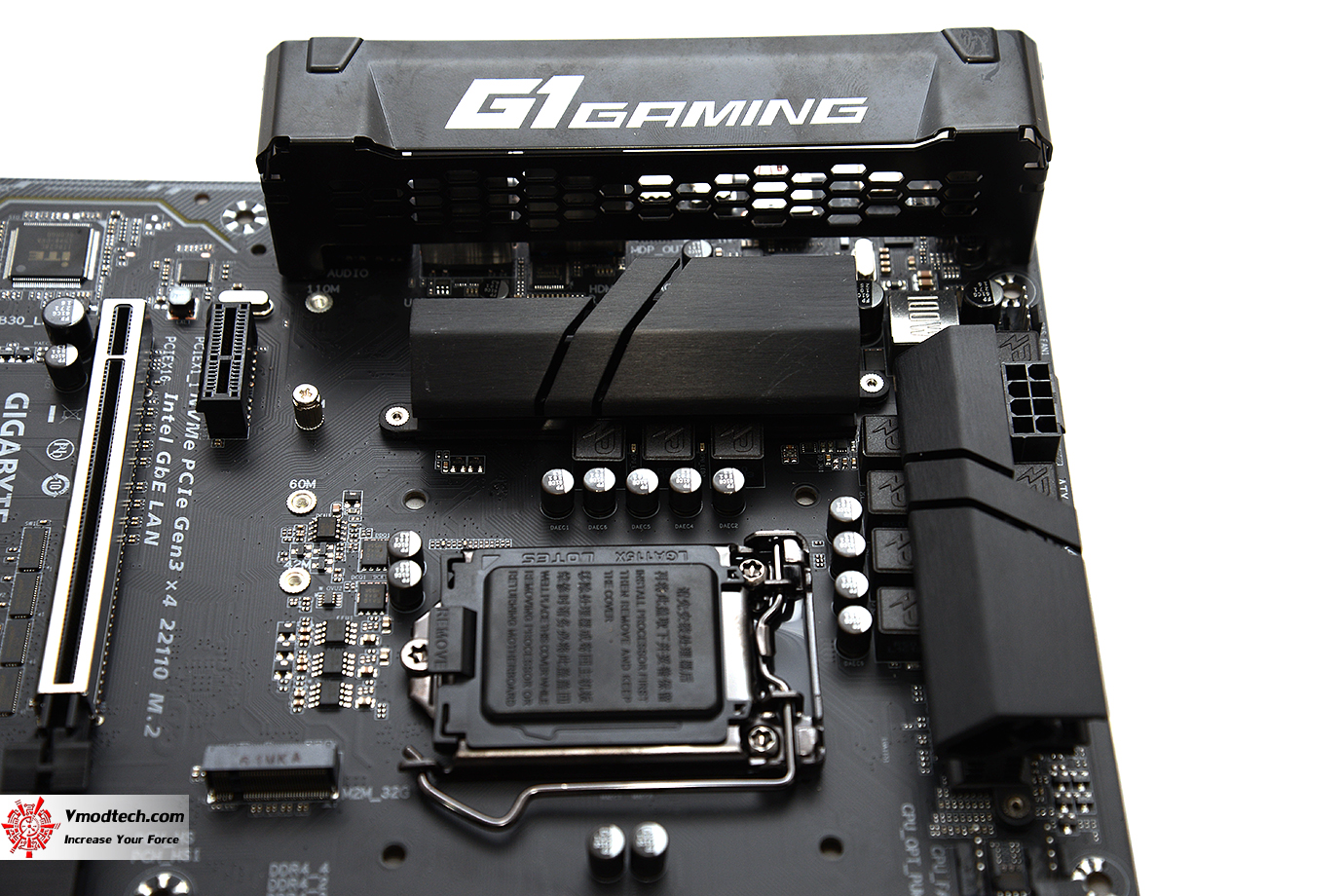

เฟสไฟมี ด้วยกัน 8 เฟสด้วยกัน ส่วนคาปาซิเตอร์ก็จัด solid state capacitors คุณภาพสูง ช่วยเพิ่มประสิทธิภาพสูงสุดเป็นเวลายาวนาน ด้านบนมีฮีตซิงค์อลูมิเนียมสีดำทั้งสองฝั่งครับ ซ๊อกเก็ตที่ใช้งานเป็น 1151 ชุบทอง 15μ Gold Plated CPU Socket Design รองรับซีพียู Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1151 package L3 cache varies with CPU ตามลำดับ

dsc_1314

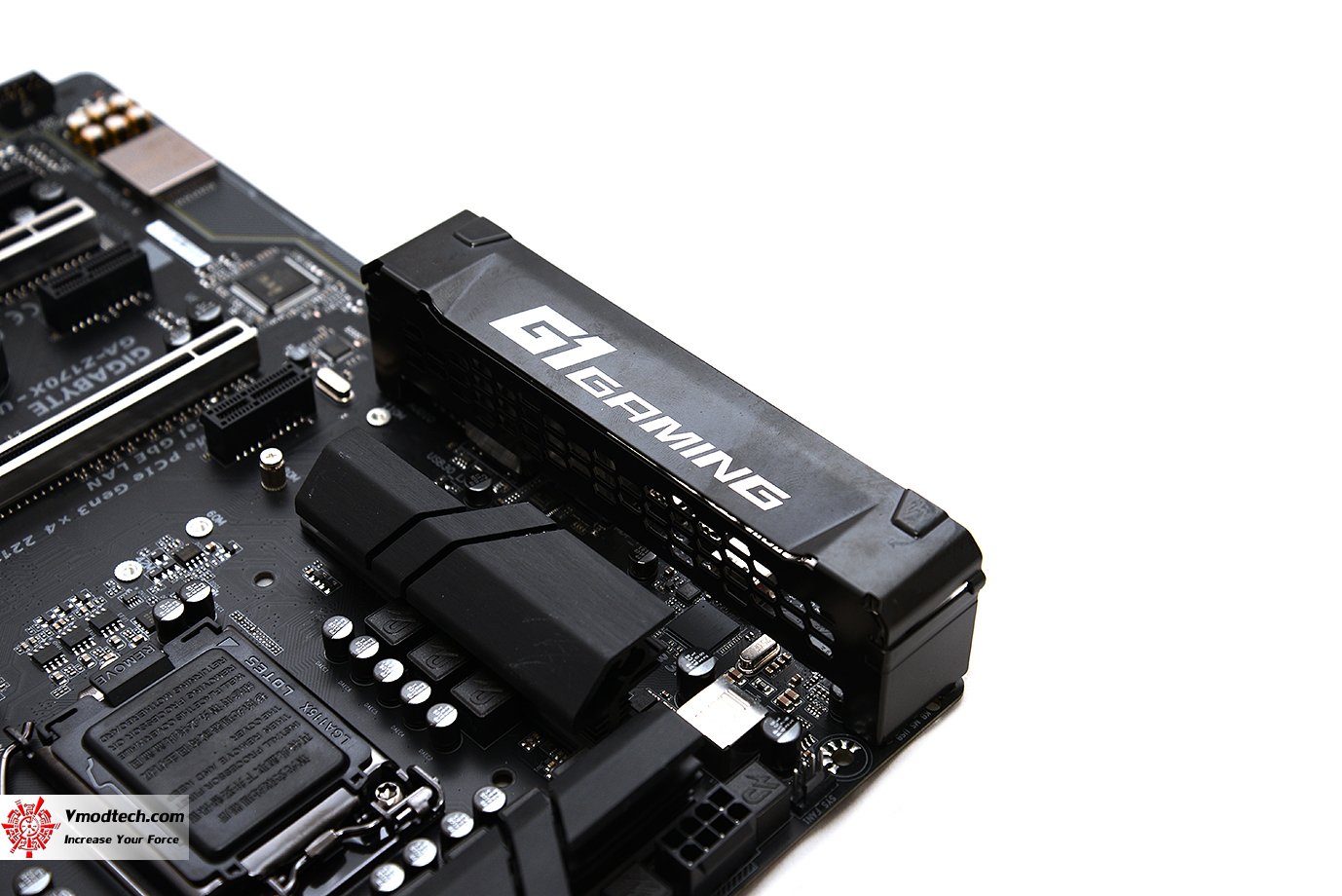

ด้านบนฮีตซิงค์จะมีฝารองมีโลโก้ G1 Gaming ครับ ซึ่งก็ให้ทั้งความสวยงามและป้องกันพวกช่องเชื่อมต่อด้านหลังนั่นเองครับ

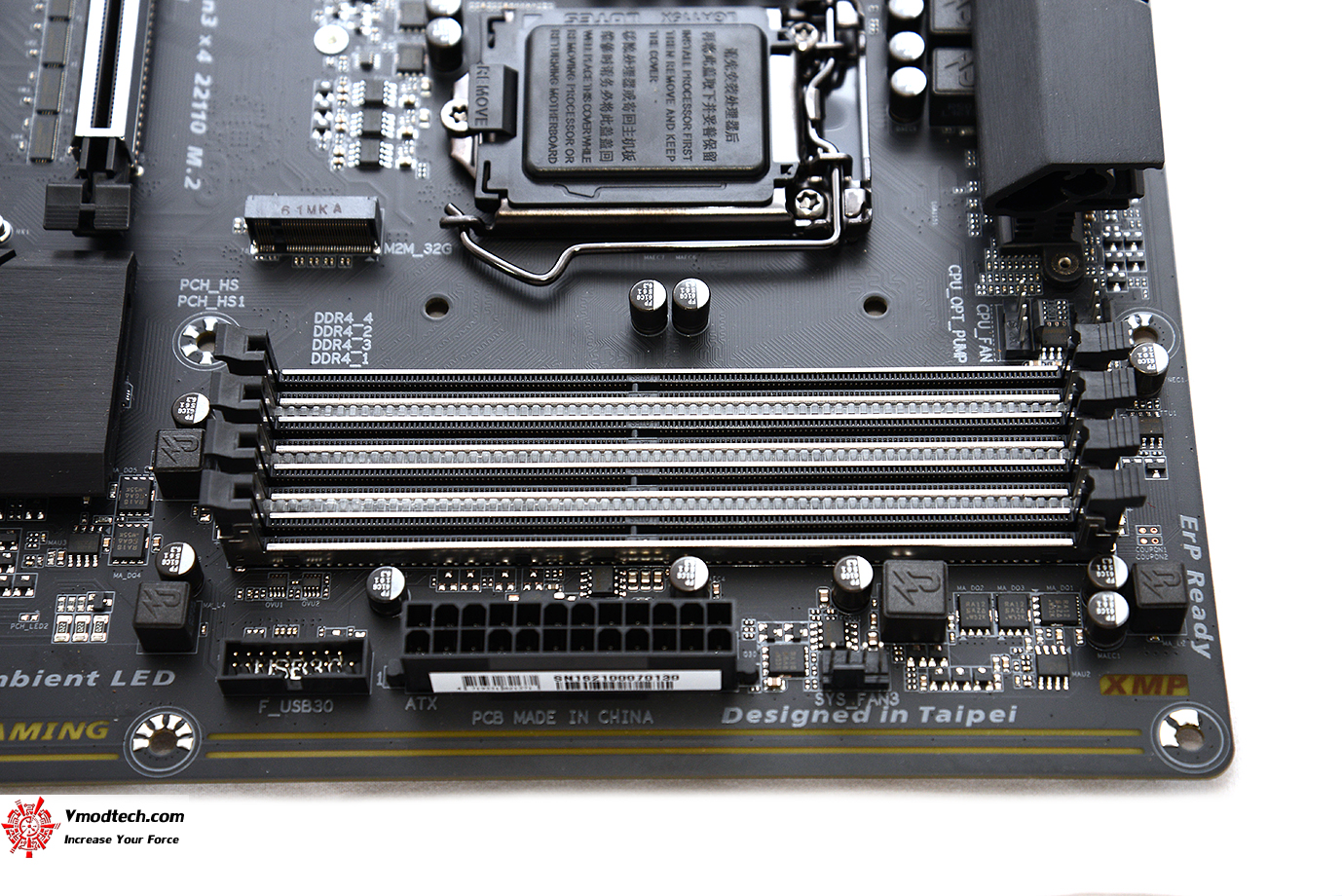

dsc_1270

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4x DDR4, Max. 64GB, DDR4 3866(O.C.)/3800(O.C.)/3733(O.C.)/3666(O.C.)/3600(O.C.)/ 3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules ความจุ 64GB ครับ พร้อมทั้งมี Ultra Durable Metal Shielding ที่ช่วยป้องกันสล๊อตหัก บิ่น งอ หรือป้องกันตัวสล๊อตเอาไว้นั่นเองครับ

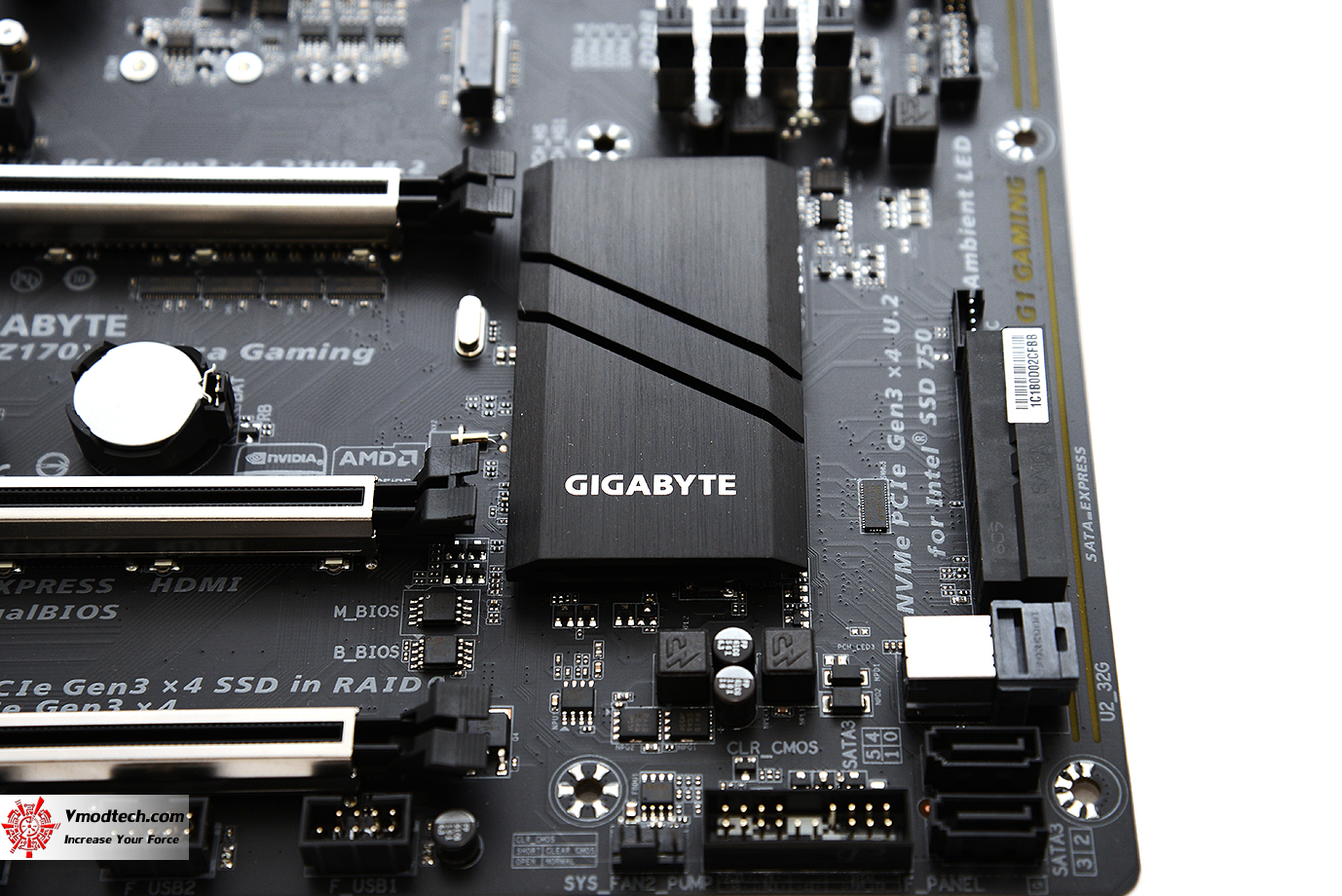

dsc_1286

ฮีตซิงค์ชิบเซ็ต Intel® Z170 Chipset สีดำมีโลโก้ GIGABYTE ลายสีขาว

dsc_1292

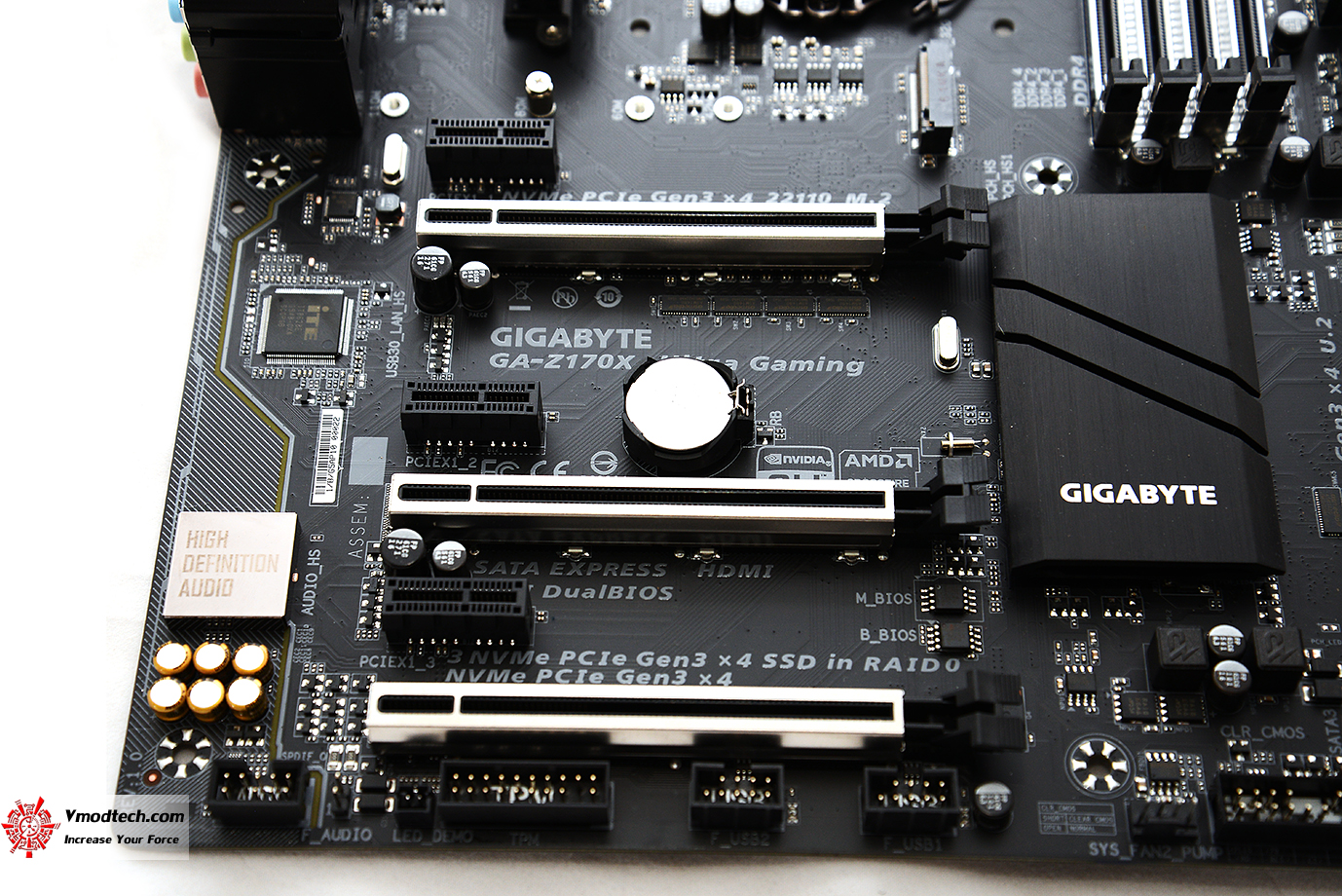

สล๊อต ต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 3 x PCI Express x16 , X8 , X4 slot, 3 x PCI Express x1 slots โดยสล๊อต PCIe ที่มาพร้อมความทนทานครับเพราะทำจากโลหะทั้งสองสล๊อตป้องกันอันตรายจากสล๊อต หักหรืองอได้เป็นอย่างดีครับ ด้วยมาตรฐาน Ultra Durable Metal Shielding ที่นำเอาโลหะมาใส่เอาไว้นั่นเองครับ

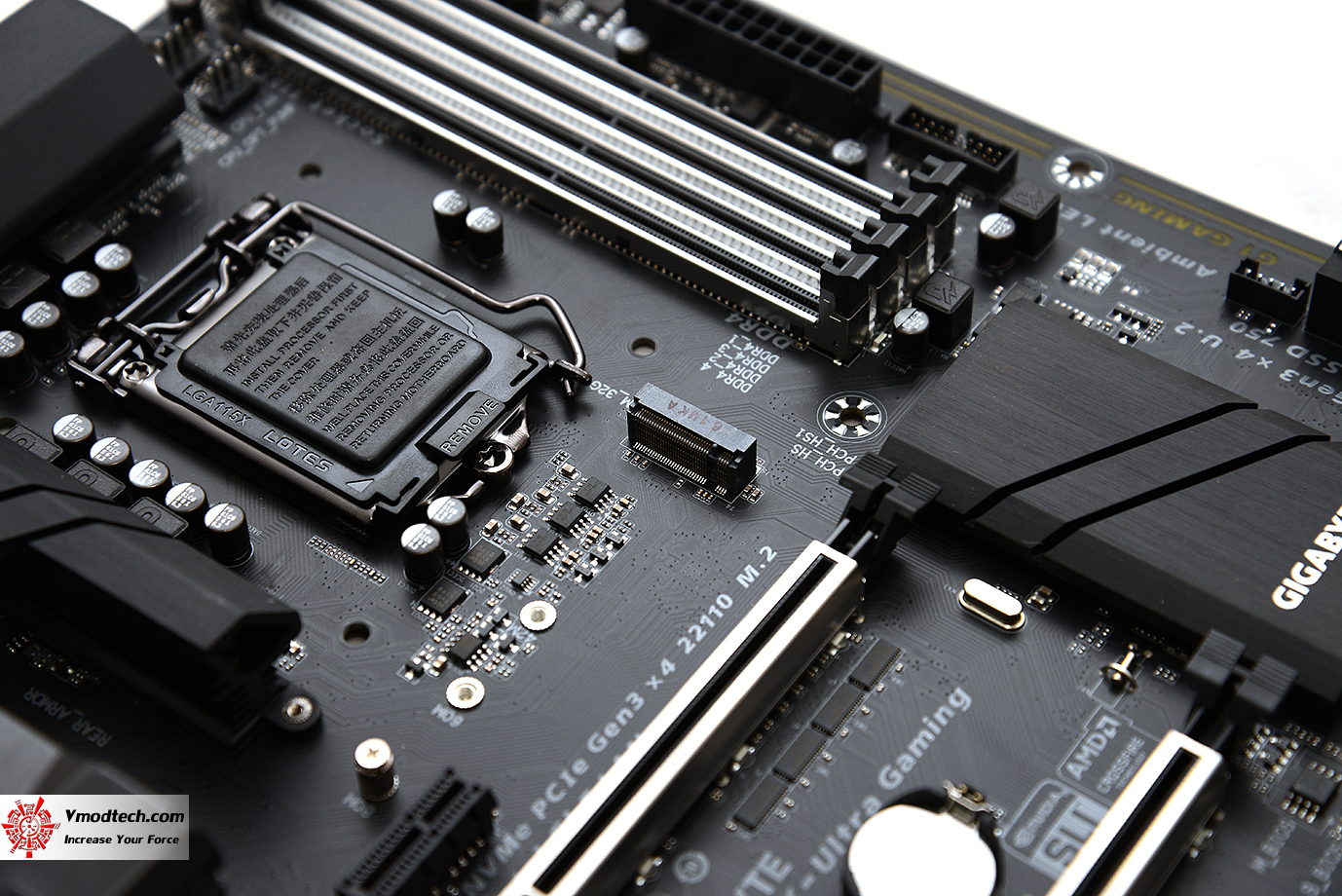

dsc_1300

ช่อง M.2 SSD devices ก็มีมาให้ 1ช่องครับ

dsc_1280

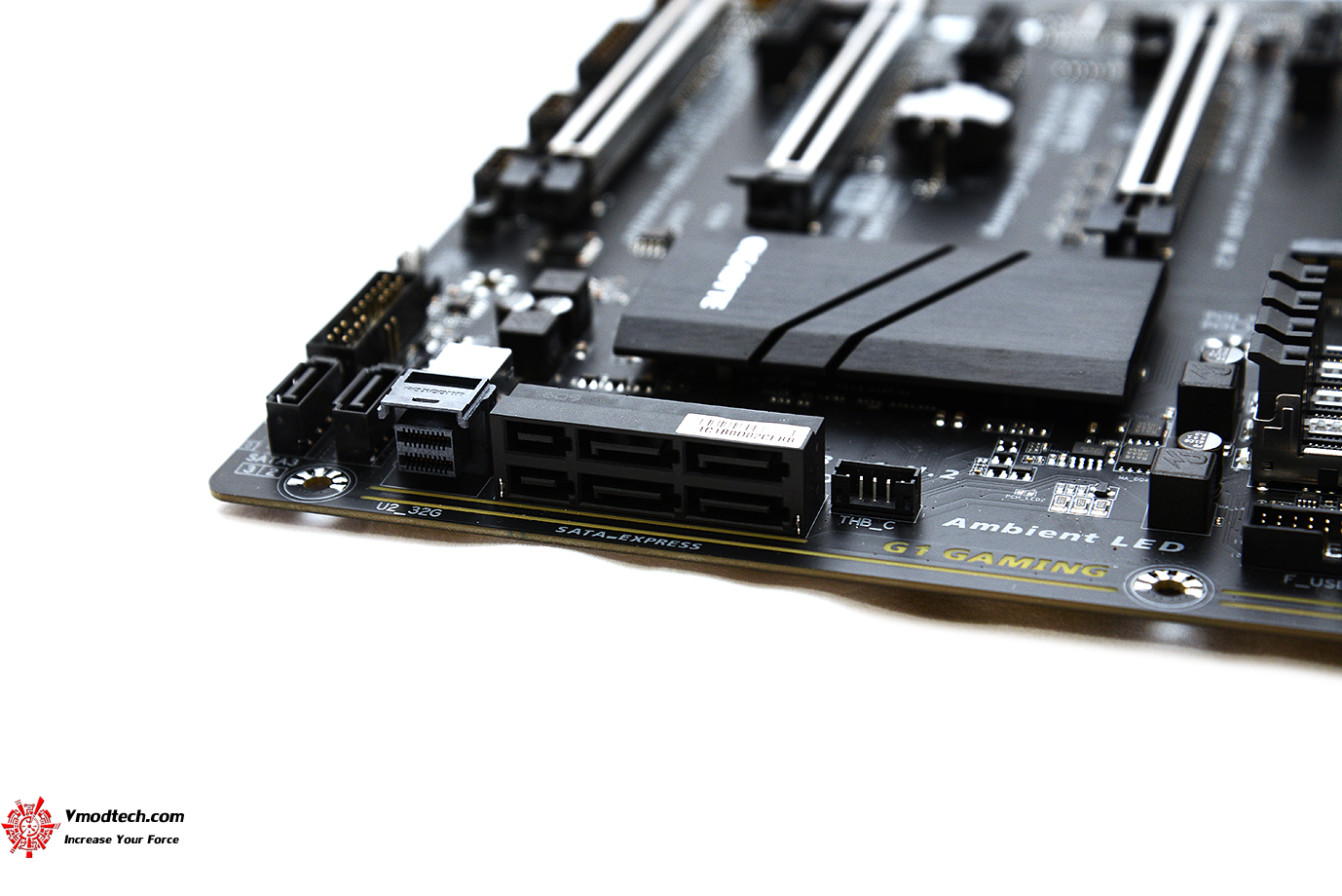

ช่อง SATA ประกอบด้วย6 x SATA 6Gb/s connectors , 2 x SATA Express connectors , 1 x U.2 connector , 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) ให้กันมาเยอะจริงๆครับ อีกทั้งยัง

dsc_1297

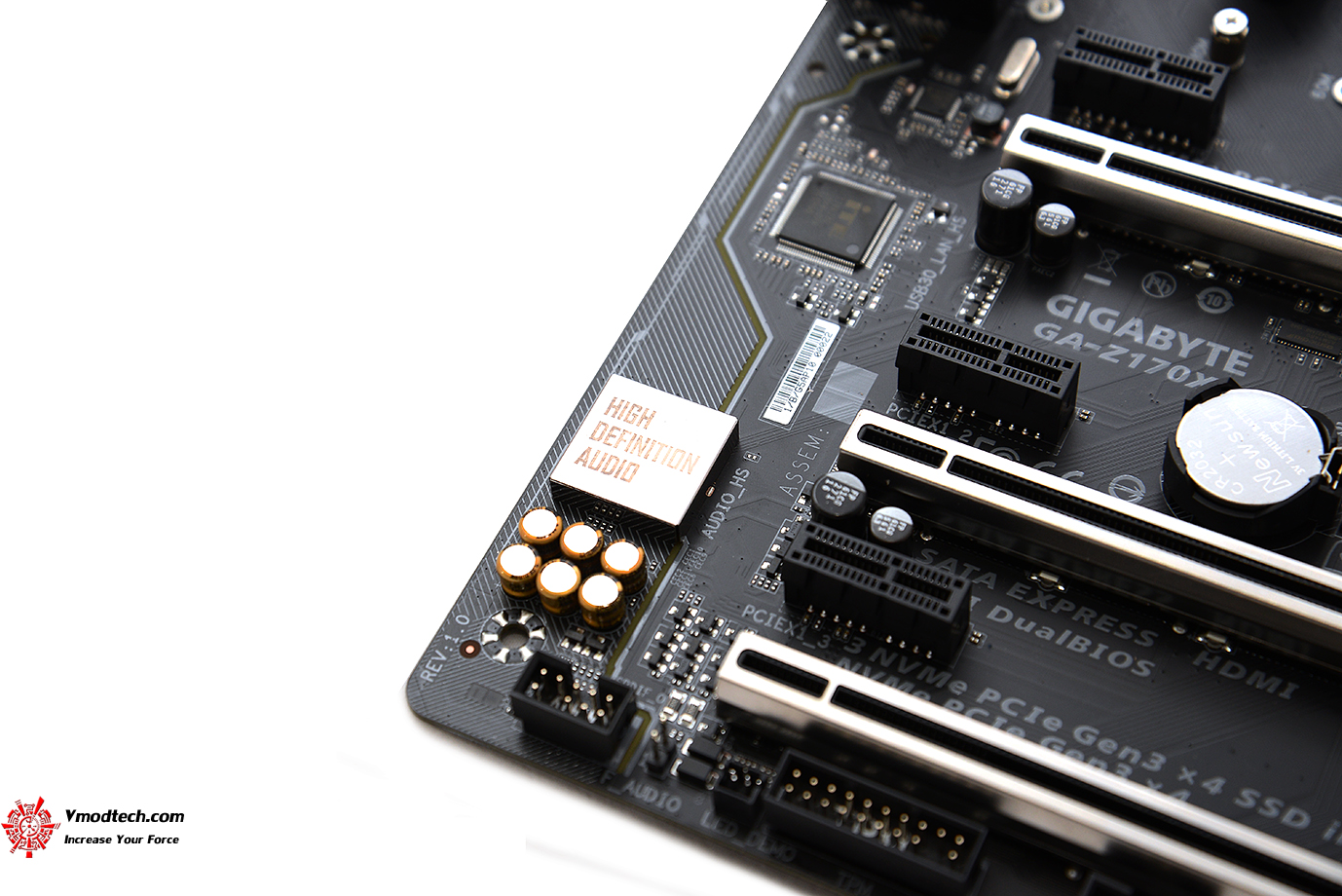

ระบบเสียง จัดเต็มด้วย Realtek® ALC892 codec จัดเต็มด้วยระบบ High Definition Audio 2/4/5.1/7.1-channel มาพร้อมกับ High Quality Audio Capacitors and Audio Noise Guard with Ambient LED Trace Path Lighting เรียกได้ว่าจัดเต็มสำหรับเกมส์เมอร์เลยครับ ทั้งคาปาซิเตอร์เกรดเยี่ยมรวมไปถึง Audio Noise Guard ที่ลดเสียงรบกวนต่างๆและยังมีไฟ LED แสดงผลการทำงานให้อีกด้วย

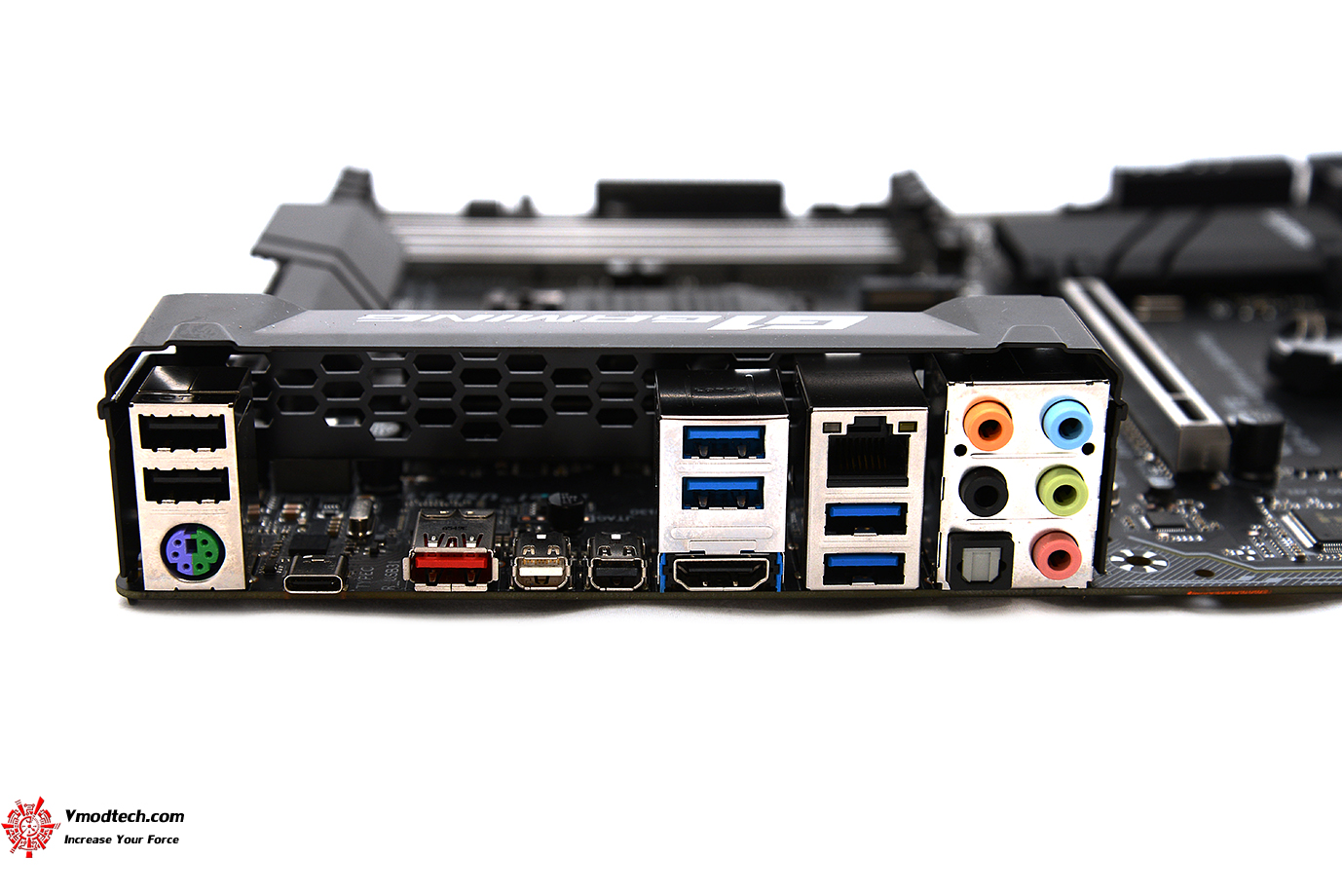

dsc_1310

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย  1 x PS/2 keyboard/mouse port , 1 x USB Type-C™ port, with USB 3.1 support , 1 x USB 3.1 Type-A port (red) , 1 x Mini-DisplayPort In port , 1 x Mini-DisplayPort , 1 x HDMI port , 4 x USB 3.0/2.0 ports  , 2 x USB 2.0/1.1 ports  , 1 x RJ-45 port  , 1 x optical S/PDIF Out connector  , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

dsc_1317

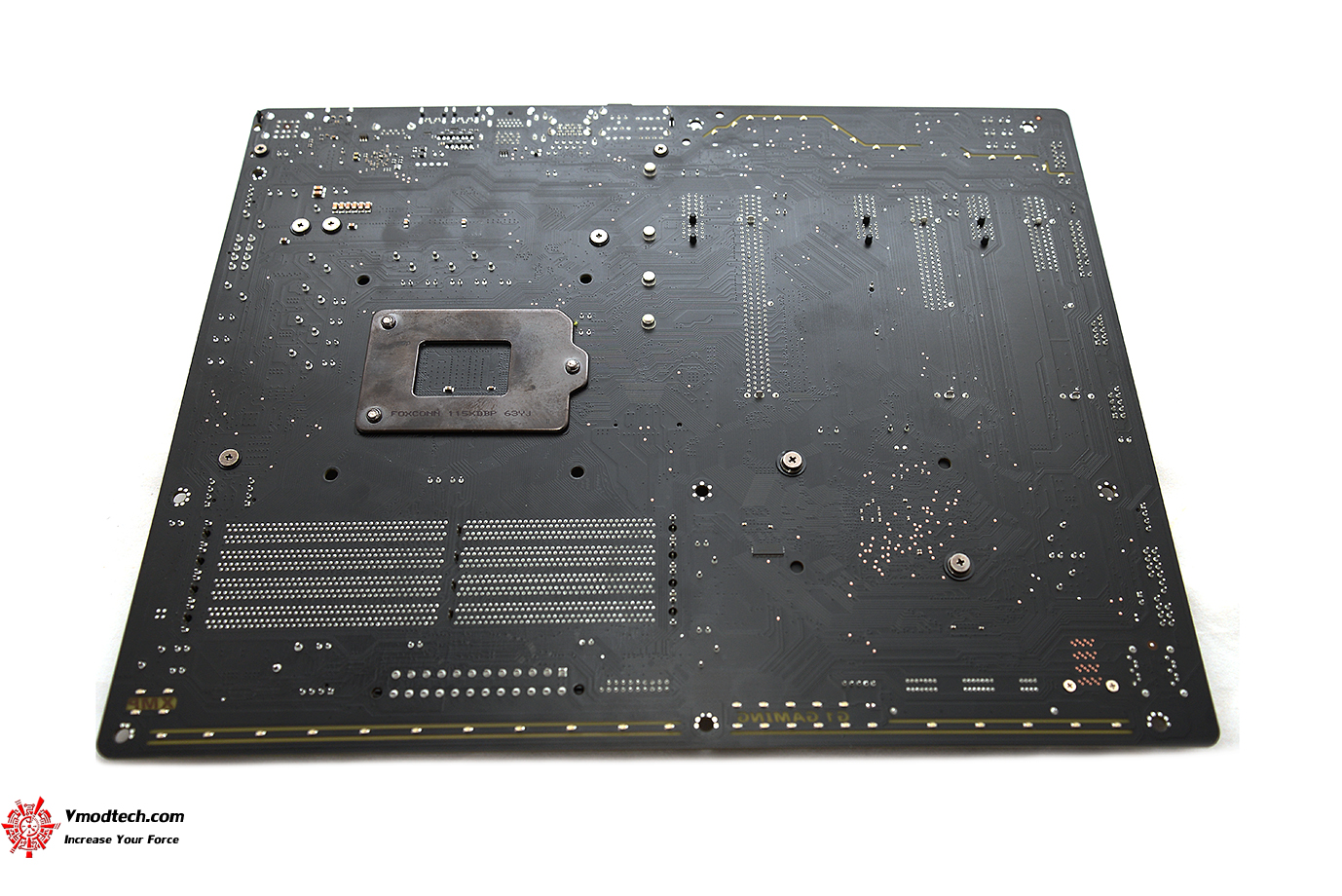

PCB ด้านหลังสีดำสนิทครับ โดยด้านหลังจะมีไฟ LED แสดงผลทั้งด้านหน้าและด้านหลังครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
